Sharp Sharp AR5316 AR5320 AR1118 ARM205 ARM160 AR5220 — каталог запчастей со схемами

Содержание

• 1. DEFINITION
• 2. Update :
• 3. Update :
• 4. Update :
• 5. Update :
• 6. Update :
• 7. Update :
• 8. Update :
• 9. Update :
• 10. Update :
• 11. Update :
• 12. Update :
• 13. Update :
• 14. Update :
• 15. Update :

1. DEFINITION

№	Артикул	Альт. артикул	Описание
1			Interchangeable.
2			Current type can be used in place of new type.
3			Current type cannot be used in place of new type.
4			Not interchangeable.
5			Interchangeable if replaced with same types of releted parts in use.
6			Others.

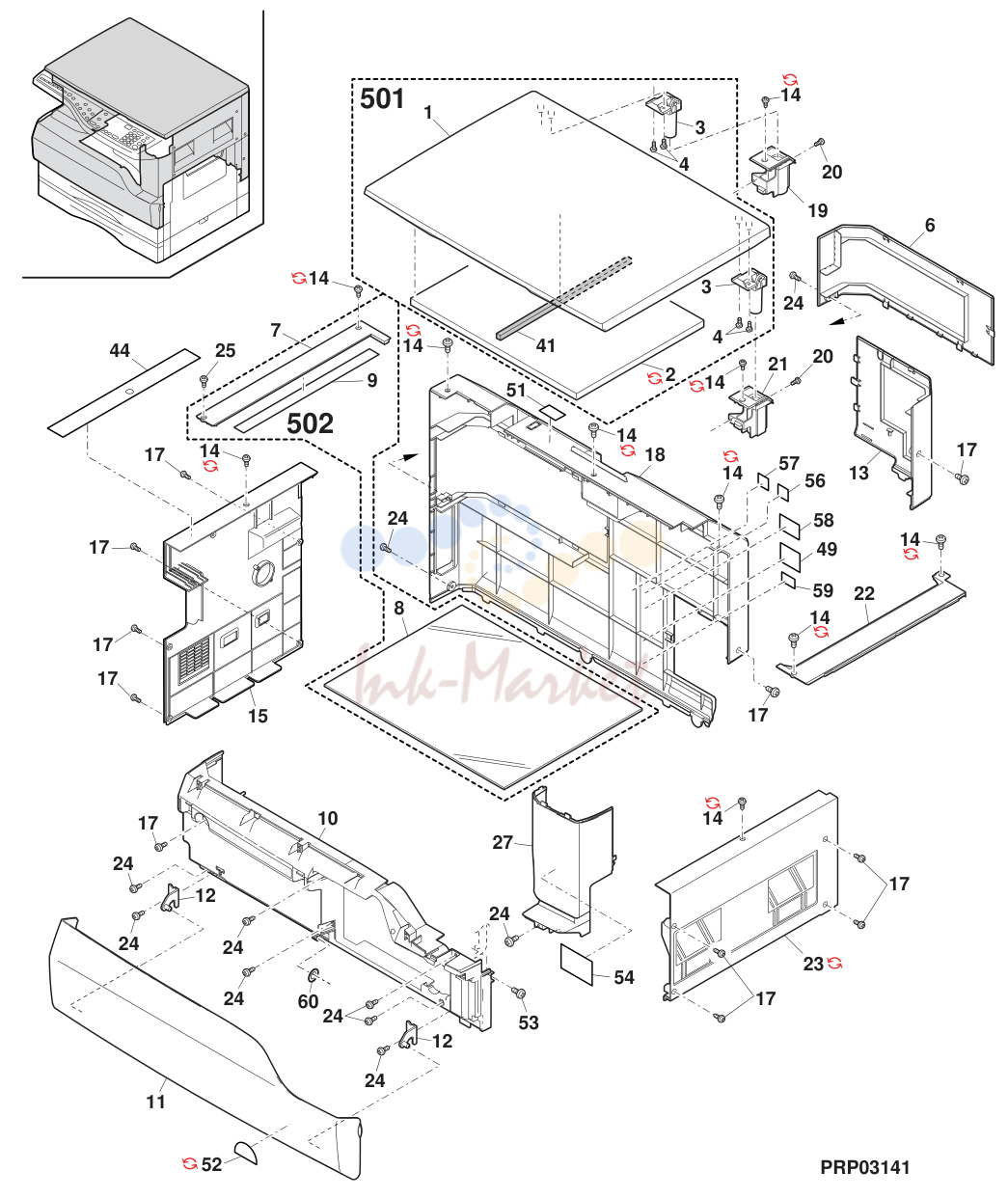

1			Exteriors
1	GCOVH0010QSE5 запросить цену →		BD D OC cover [Except AR-M205]
2	PCUSS0023QSZ2 запросить цену →		1 AV C OC sheet [Except AR-M205] 06/08 mid
3	CHNG-0007QS02 запросить цену →		AM C OC hinge [Except AR-M205]
4	XEBS740P10000 запросить цену →		AA C Screw(4×10) [Except AR-M205]
6	GCOV-0047QSZZ запросить цену →		AM D Rear cabinet ERDH cover
7	CFIX-0024QS01 запросить цену →		AL D Glass fixing plate
8	PGLSP0003QSZZ запросить цену →		BA B Table glass
9	PSHEZ0220QSZ1 запросить цену →		AK C Sheet
10	GCAB-0068QSZZ запросить цену →		AV D Front cabinet
11	CCOV-0046QS09 запросить цену →		AX D Front cabinet cover [AR-5320]
12	CARMP0010QS03 запросить цену →		AD C Hinge arm
13	GCOV-0048QSZZ запросить цену →		AM D Rear cabinet cover
14	LX-BZ0088QSPZ запросить цену →		1 AA C Screw(3×6) 07/09
15	GCAB-0071QSZ3 запросить цену →		AU D Left cabinet
17	XHBS730P08000 запросить цену →		AB C Screw(3×8)
18	GCAB-0070QSZZ запросить цену →		BA D Rear cabinet [AR-M160/AR-M205/AR-5220]
19	PGIDM0110QSZZ запросить цену →		AG C Hinge guide L
20	XHBS730P06000 запросить цену →		AC C Screw(3×6)
21	PGIDM0111QSZZ запросить цену →		AG C Hinge guide R
22	GCOVH0011QSE1 запросить цену →		AM D OC glass fixing cover
23	GCAB-0015QSEC запросить цену →		1 AU D Right cabinet 06/04
24	XEBS740P10000 запросить цену →		AA C Screw(4×10)
25	LX-BZ0759FCPZ запросить цену →		AC C Screw(3×6)
27	CCAB-0079QS01 запросить цену →		AQ D Front right cabinet (Except U.S.A,Canada)
41	PMLT-0039QSZZ запросить цену →		AC C OC cushion [Except AR-M205]
44	TLABH0458QSZZ запросить цену →		AF D Operation label [Except AR-5316(U.S.A,Canada)]
49	TLABZ0058QSZZ запросить цену →		AD D Class 1 label (Except U.S.A,Canada,Taiwan,Brazil,Saudi Arabia,LAG2)
51	TLABH0482QSZZ запросить цену →		AE D Scanning direction label
52	TLABZ4312FCZZ запросить цену →		AE D Energy star label (Canada only)
53	LX-BZ3008SCPS запросить цену →		AA C Screw(3×8)
54	TLABM0520QSZZ запросить цену →		AE D Imagery label (U.S.A,Canada)
56	TLABS4070FCZZ запросить цену →		AC D Gost-R label (Europe)
57	TLABS4770FCZZ запросить цену →		AD D Standard label (Europe)
58	TLABZ0105RSZZ запросить цену →		AD D LAG place origin label (LAG4)
59	TCAUH1047FCZZ запросить цену →		AD D Service caution card (Europe)
60	LX-WZ1003HCZZ запросить цену →		AA C Poly slider(T=0.5)
501	CCOVH0010RS56 запросить цену →		BK E OC cover unit [Except AR-M205]
502	CFIX-0024RS51 запросить цену →		BD E Table unit [Except AR-1118]

2. Update :

№	Артикул	Альт. артикул	Описание

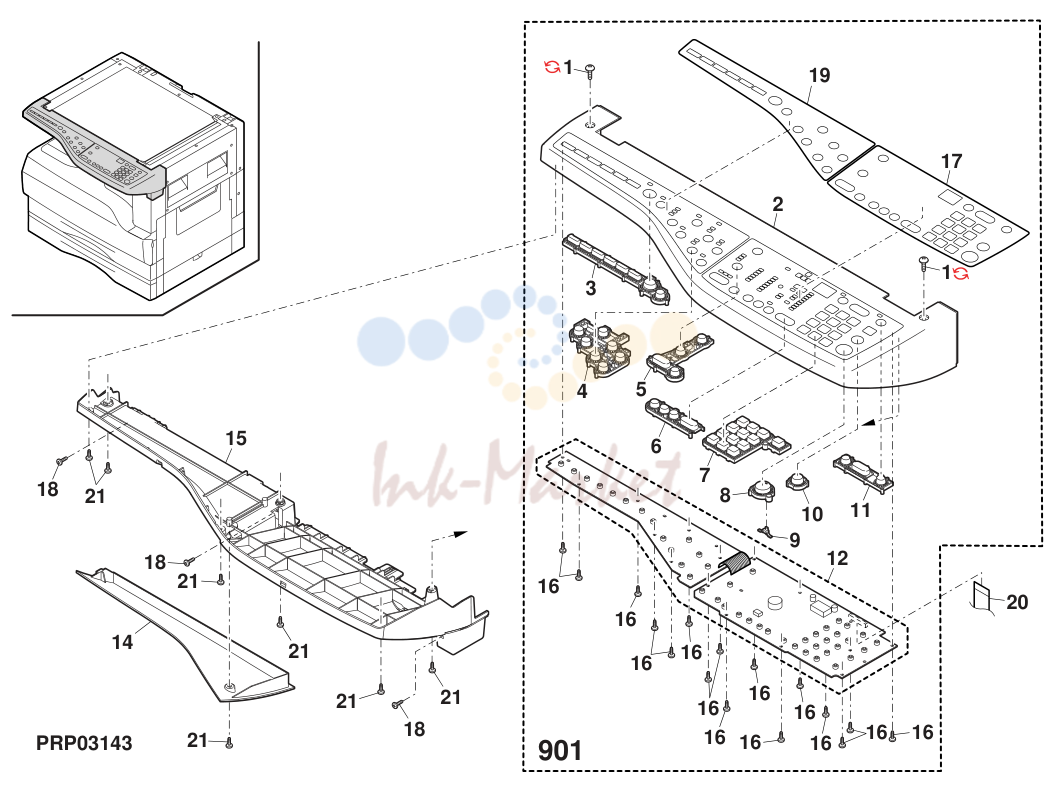

2			Operation panel section (AR-1118/AR-5316/AR-5320)
1	LX-BZ0088QSPZ запросить цену →		1 AA C Screw(3×6) 07/09
2	GCAB-0073QSZZ запросить цену →		AW D Operation panel cabinet
4	JBTN-0066QSZZ запросить цену →		AH C Special function key
5	JBTN-0065QSZZ запросить цену →		AE C Mode select key
6	JBTN-0064QSZZ запросить цену →		AF C Magnification key
7	CBTN-0060QS01 запросить цену →		AK C Ten key
8	CBTN-0061QS01 запросить цену →		AE C Start key AS
9	PFILZ0012QSZZ запросить цену →		AC C Start key filter
10	CBTN-0062QS01 запросить цену →		AF C CA key
11	JBTN-0063QSZZ запросить цену →		AE C Zoom key
12	CPWBF0159QSE4 запросить цену →		BE E Operation PWB [AR-5320]
14	GCOV-0050QSZZ запросить цену →		AN D Operation panel cover
15	GCAB-0067QSZZ запросить цену →		AX D Operation panel bottom
16	XEBS730P08000 запросить цену →		AC C Screw(3×8)
17	CPNLH0026QS24 запросить цену →		BA D Main Deco. panel [AR-5316(Philippines)]
18	XHBS730P08000 запросить цену →		AB C Screw(3×8)
19	CPNLH0033QS01 запросить цену →		AT D SIMP Deco. panel [Except AR-5316(U.S.A,Canada)/AR-1118/AR-5320]
20	DHAI-0324QSZZ запросить цену →		AH C OP-MCU FFC harness
21	XEBS730P08000 запросить цену →		AC C Screw(3×8)
901	CCAB-0073RS72 запросить цену →		BP E Operation panel unit(Without No.1) [AR-5316(Europe)]

3. Update :

№	Артикул	Альт. артикул	Описание

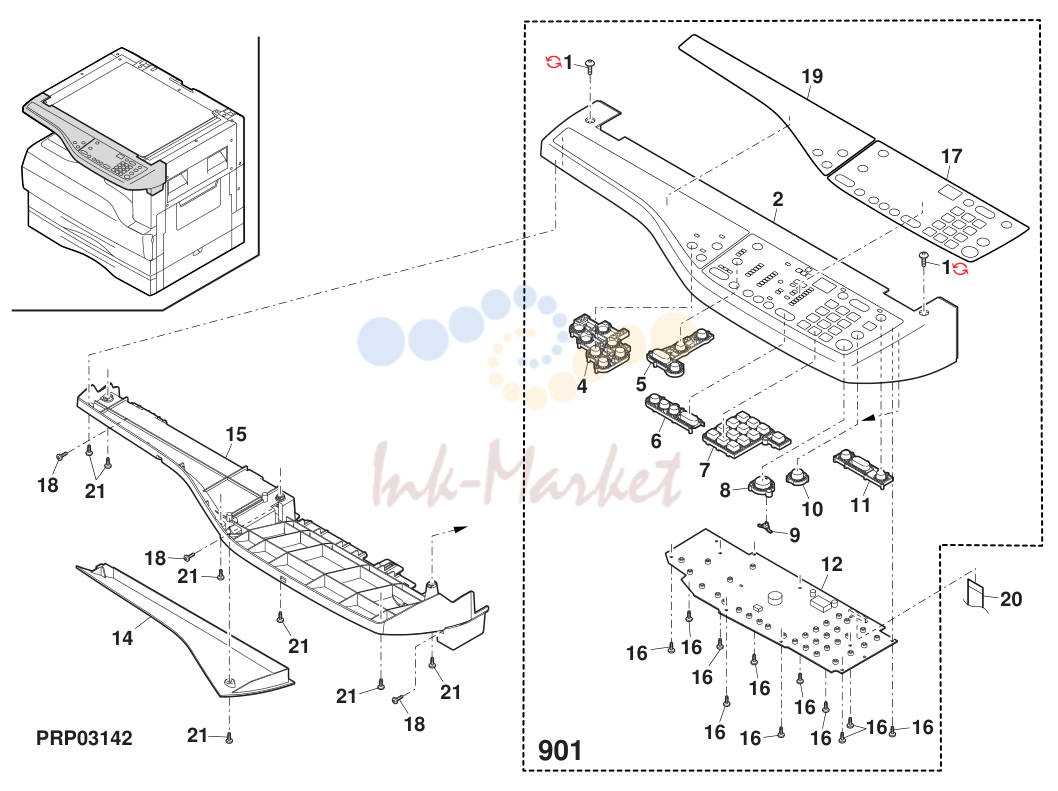

3			Operation panel section (AR-M160/AR-M205/AR-5220)
1	LX-BZ0088QSPZ запросить цену →		1 AA C Screw(3×6) 07/09
2	GCAB-0073QSZZ запросить цену →		AW D Operation panel cabinet
3	CBTN-0067QS01 запросить цену →		AG C Scanning key
4	JBTN-0066QSZZ запросить цену →		AH C Special function key
5	JBTN-0065QSZZ запросить цену →		AE C Mode select key
6	JBTN-0064QSZZ запросить цену →		AF C Magnification key
7	CBTN-0060QS01 запросить цену →		AK C Ten key
8	CBTN-0061QS01 запросить цену →		AE C Start key AS
9	PFILZ0012QSZZ запросить цену →		AC C Start key filter
10	CBTN-0062QS01 запросить цену →		AF C CA key
11	JBTN-0063QSZZ запросить цену →		AE C Zoom key
12	DUNTK0353QSA3 запросить цену →		BF E Operation PWB [AR-M205(U.S.A,Canada,U.kingdom,Europe)]
14	GCOV-0050QSZZ запросить цену →		AN D Operation panel cover
15	GCAB-0067QSZZ запросить цену →		AX D Operation panel bottom
16	XEBSD30P08000 запросить цену →		AA C Screw(3×8)
17	CPNLH0026QS20 запросить цену →		BA D Main Deco. panel [AR-M160(Philippines only)]
18	XHBSE30P08000 запросить цену →		AA C Screw(3×8)
19	CPNLH0028QS02 запросить цену →		AU D SIMP Deco. panel [AR-M160(U.S.A,U.kingdom)]
20	DHAI-0324QSZZ запросить цену →		AH C OP-MCU FFC harness
21	XEBSE30P08000 запросить цену →		AA C Screw(3×8)
901	CCAB-0073RS59 запросить цену →		BP E Operation panel unit(Without No.1) [AR-M205(U.S.A only)]

4. Update :

№	Артикул	Альт. артикул	Описание
4			Side door unit
1	GDOR-0004QSZ1 запросить цену →		AQ D Right door
2	LRALP0004QSZ2 запросить цену →		AH C Right door rail
3	XHBS730P10000 запросить цену →		AD C Screw(3×10)
4	LPLTM0092QSZZ запросить цену →		AF C Rail reinforce plate
5	XHBS730P14000 запросить цену →		AA C Screw(3×14)
6	LPLTM0091QSZ1 запросить цену →		3 AE C Inner reinforce plate R [Form change] 06/04 R/C
7	XEBS730P10000 запросить цену →		AC C Screw(3×10)
8	LPLTM0090QSZ1 запросить цену →		3 AE C Inner reinforce plate F [Form change] 06/04 R/C
9	MSPRC0085QSZZ запросить цену →		AE C TC case GND spring
10	LFRM-0016QSZ6 запросить цену →		1 AQ C Right door inner N 06/04
11	XHBS730P16000 запросить цену →		AA C Screw(3×16)
13	MSPRC0084QSZ1 запросить цену →		AD C BC I/F spring
14	MSPRC0083QSZ1 запросить цену →		AD C TC I/F spring
15	LHLDZ0033QSZ1 запросить цену →		AF C TC terminal I/F holder
16	MSPRC0082QSZ1 запросить цену →		AC C Pressure spring
18	CHLDZ0030RS55 запросить цену →		AY E TC case unit [AR-1118]
21	NROLP0036QSZZ запросить цену →		AP C DUP transport roller [AR-M205]
22	LBSHZ0303FCZZ запросить цену →		AC C M bushing C [AR-M205]
23	XRESP40-06000 ✓ в наличии		AA C E type ring(E4) [AR-M205]
24	XPSSJ20-07000 ✓ в наличии		AA C Spring pin [AR-M205]
25	NGERH0074QSZZ запросить цену →		AD C DUP roller driving gear [AR-M205]
26	LPLTM0102QSZZ запросить цену →		AD C DUP roller earth plate [AR-M205]
27	MSPRT0141GCA1 запросить цену →		AB C FU PSV spring [AR-M205]
28	NROLP1122FCZZ ✓ в наличии		AF C PS upper roller [AR-M205]
31	MSPRC0319QSZZ запросить цену →		AB C Right door knob spring
32	JKNBZ0008QSZZ запросить цену →		AE C Right door knob
901	CDOR-0004RS52 запросить цену →		BD E Side door unit(Without No.16,18) [AR-M205]
4			Side door unit

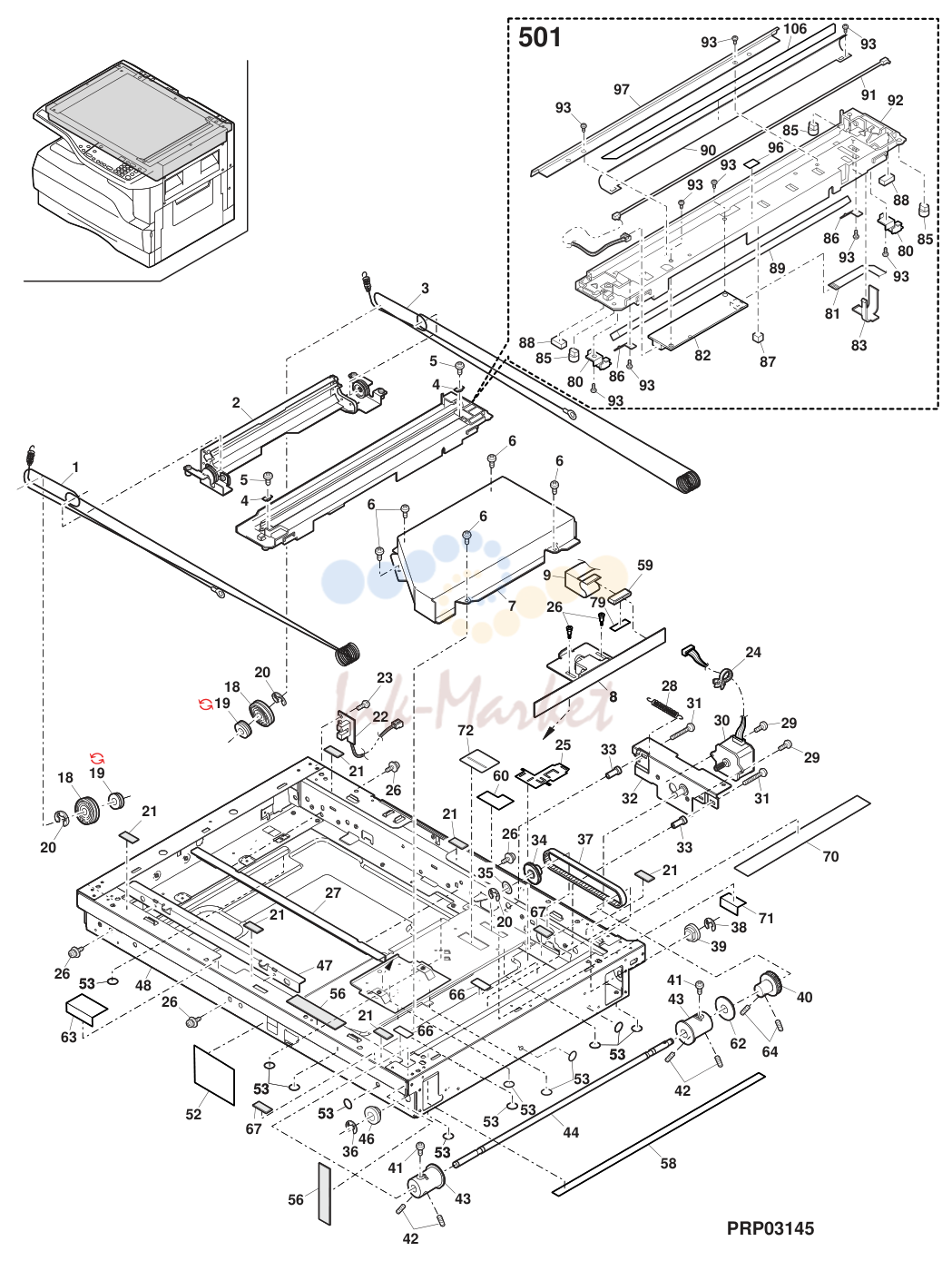

5			Optical unit
1	PWIR-0006QSPZ запросить цену →		AZ C MB wire F
2	CMIR-0008QS37 запросить цену →		BA E 2nd,3rd mirror unit
3	PWIR-0005QSP1 запросить цену →		AZ C MB wire R
4	LHLDZ0109QSZZ запросить цену →		AD C Wire holder
5	XBPS740P06K00 запросить цену →		AA C Screw(4×6K)
6	XHBS730P06000 запросить цену →		AC C Screw(3×6)
7	PCASZ0010QSZZ запросить цену →		AL C Dark box
8	CLNS-0006RS51 запросить цену →		BZ N E Lens unit [AR-M160/AR-M205/AR-5220]
9	DHAI-0342QSZZ ✓ в наличии		AG C CCD harness
18	NPLYZ0016QSZZ запросить цену →		AF C Pulley
19	NPLYZ0006QSZ1 запросить цену →		1 AD N C L pulley 06/12 R/C
20	XRESP40-05000 запросить цену →		AA C E type ring(E4)
21	PGUMS0004QSZZ запросить цену →		AA C Table glass cushion
22	CPWBF0147QSF3 запросить цену →		AL E MHPS PWB
23	XBBS730P08000 запросить цену →		AA C Screw(3×8)
24	LBNDJ0043FCZ1 запросить цену →		AA C Band(SG-130)
25	LHLDZ0104QSZZ запросить цену →		AD C CL lead holder
26	LX-BZ0004QSPZ запросить цену →		AB C Screw(3×63)(Red)
27	LRALM0007QSZ1 запросить цену →		AG C MB-B rail R
28	MSPRC0040QSZZ запросить цену →		AB C MB drive spring
29	XBPS730P05K00 запросить цену →		AA C Screw(3×5K)
30	RMOTS0041QSZZ запросить цену →		BA B Mirror motor
31	XBPS740P16KS0 запросить цену →		AB C Screw(4×16KS)
32	CPLTM0312QS02 запросить цену →		AK C Mirror motor fixing plate
33	PGUMS0002QSZZ запросить цену →		AL C Protection rubber
34	NGERH0165QSZZ запросить цену →		AE C Mirror motor idle gear
35	LX-WZ0017GCZZ запросить цену →		AC C Washer
36	XRESP70-08000 запросить цену →		AA C E type ring(E7)
37	NBLTT0037QSZZ запросить цену →		AL B Winder drive belt
38	XRESP50-06000 запросить цену →		AA C E type ring(E5)
39	NBRGP0012QSZZ запросить цену →		AC C Winder bearing R
40	NPLYZ0032QSZZ запросить цену →		AK C Winder drive shaft pulley
41	LX-BZ0324FCPZ запросить цену →		AA C Screw(3×4)
42	LX-BZ0049FCPZ запросить цену →		AB N C Screw(4×6)
43	NPLYZ0031QSZZ запросить цену →		AL C Winder pulley
44	NSFTZ0071QSPZ запросить цену →		AQ C Winder drive shaft
46	NBRGP0011QSZZ запросить цену →		AC C Winder bearing F
47	LRALM0006QSZZ запросить цену →		AG C MB-B rail F
48	CDAIU0012QS14 запросить цену →		BF D Optical base plate
52	PSHEZ0440QSZZ запросить цену →		AC C Optical front sheet
53	PSHEZ0448QSZZ запросить цену →		AA C Optical base plate bottom sheet A
56	PMLT-0033QSZZ запросить цену →		AC C Optical cushion D
58	PSHEZ0152QSZZ запросить цену →		AD C Optical bottom sheet
59	RCORF0018QSZZ запросить цену →		AR C Ferrite core
60	PSHEZ0209QSZZ запросить цену →		AB C CCD harness protect sheet A
62	LPFTF0004QSZZ запросить цену →		AB C Winder flange
63	PSHEZ0418QSZZ запросить цену →		AC C Optical FR front sheet
64	LX-BZ0039FCZZ запросить цену →		AB C Screw(4×4)
66	PSHEZ0420QSZZ запросить цену →		AC C OP harness protect sheet
67	PSHEZ0426QSZZ запросить цену →		AB C OP harness protect sheet B
70	PTPE-0051QSZZ запросить цену →		AC C OP harness fixing tape
71	PSHEZ0273QSZZ запросить цену →		AB C CCD harness sheet
72	PSHEZ0217QSZZ запросить цену →		AC C CCD harness protect sheet B
79	PTPE-0050QSZZ запросить цену →		AA C Core fixing tape
80	LPLTM0314QSZZ запросить цену →		AC C Wire fixing plate
81	DHAI-0332QSZZ ✓ в наличии		AE C CL harness
82	RINV-0002QSZZ запросить цену →		AU B Inverter
83	LFIX-0023QSZZ запросить цену →		AC C Harness fixing plate
85	MSLI-0138FCZZ запросить цену →		AC E Slider
86	MSPRP2825FCZZ запросить цену →		AC C Mirror spring
87	PCUSF0334FCZZ запросить цену →		AP C Mirror cushion
88	PCUSU0203FCZZ запросить цену →		AE C Cushion
89	PMIR-0164FCZZ запросить цену →		AP B 1st mirror
90	PREFL0005QSZZ запросить цену →		AH C Lamp reflector
92	LDAIU0030QSZZ запросить цену →		AS C Lamp base
93	XEBS830P06000 запросить цену →		AB C Screw(3×6)
96	TLABZ4335FCZZ запросить цену →		AB D High pressure cautions label
97	PREFL0006QSZ1 запросить цену →		AK C Sub reflector
106	PSHEZ0465QSZZ запросить цену →		AC C Lamp reflector sheet

5. Update :

№	Артикул	Альт. артикул	Описание
6			2nd,3rd mirror unit
1	LHLDZ0044QSZ2 запросить цену →		AN C 2nd,3rd mirror holder
3	XBPS740P06KS0 запросить цену →		AB C Screw(4×6KS)
4	NPLYZ0017QSZZ запросить цену →		AE C W pulley
5	LHLDZ0013QSZZ запросить цену →		AD C CL guide holder
7	MSLI-0138FCZZ запросить цену →		AC E Slider
8	LX-BZ0335FCPZ запросить цену →		AB C Screw(4×6)(Red)
9	CPLTM0156QS03 запросить цену →		AH C Pulley fixing plate R
10	PCUSS0009QSZZ запросить цену →		AA C MB-B cushion R
11	LFIX-0284FCZZ запросить цену →		AC C 2nd,3rd mirror fixing plate F
12	PMIR-0008QSZ1 запросить цену →		BA B 2nd,3rd mirror
13	CPLTM0155QS03 запросить цену →		AH C Pulley fixing plate F
14	PCUSS0201FCZZ запросить цену →		AA C MB-B cushion
15	PSPAZ0011QSZZ запросить цену →		AD C Mirror spacer
16	PMLT-0084QSZZ запросить цену →		AB C 2nd,3rd mirror cushion
17	LX-WZ0001GCZZ запросить цену →		AB C Washer
901	CMIR-0008QS37 запросить цену →		BA E 2nd,3rd mirror unit
6			2nd,3rd mirror unit

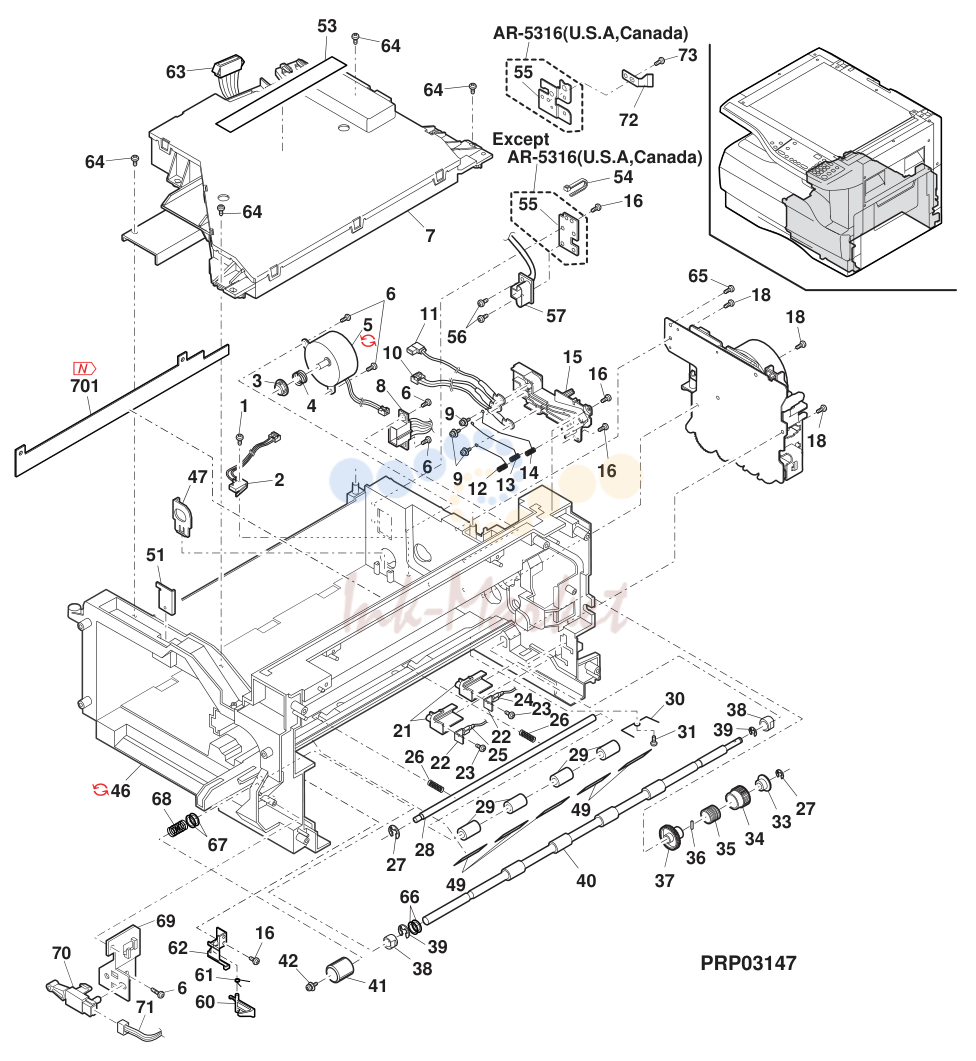

7			Middle frame unit
1	XEPS723P12000 запросить цену →		AA C Screw(2.3×12)
2	CSW-M0007RS55 запросить цену →		AS B Interlock switch unit
3	NCPL-0007QSZ1 ✓ в наличии		AC C Hopper coupling [Except AR-5316(U.S.A,Canada)]
4	MSPRC0024QSZZ запросить цену →		AA C Hopper spring
5	RMOTD0035QSP1 запросить цену →		1 AZ B Toner motor [AR-1118] 06/08 R/C
6	XEBS730P10000 запросить цену →		AC C Screw(3×10)
7	DUNTK0343RSZZ запросить цену →		BV E LSU[Include No.101] [Except AR-1118]
8	DHAI-0322QSZZ запросить цену →		AS C DEV harness [Except AR-5316(U.S.A,Canada)]
9	XBPSC30P06ES0 запросить цену →		AA C Screw(3×6ES)
10	CHAI-0109RS52 запросить цену →		AN C GB-MCFB harness unit
11	CHAI-0107RS52 запросить цену →		AM C MC harness unit
12	MSPRD0104QSZZ запросить цену →		AC C HV terminal spring (case)
13	MSPRD0103QSZZ запросить цену →		AC C HV terminal spring (grid)
14	MSPRD0102QSZZ запросить цену →		AC C HV terminal spring (saw)
15	LHLDZ0038QSZ1 запросить цену →		AH C High voltage terminal holder [Except AR-5316(U.S.A,Canada)]
16	XEBS730P08000 запросить цену →		AC C Screw(3×8)
18	XEBS730P10000 запросить цену →		AC C Screw(3×10)
21	LHLDZ0039QSZZ запросить цену →		AE C High voltage terminal holder TC
22	LPLTM0067QSZZ ✓ в наличии		AC C TC terminal plate
23	XEBS730P06000 запросить цену →		AA C Screw(3×6)
24	DHAI-0106QSZ2 запросить цену →		AK C BC harness
25	DHAI-0108QSZ1 запросить цену →		AH C TC harness
26	MSPRC0278QSZZ запросить цену →		AC C PS pressure spring
27	XRESP40-06000 ✓ в наличии		AA C E type ring(E4)
28	NSFTZ0021QSP1 запросить цену →		AN C PS roller shaft
29	NKOM-0001QSZZ запросить цену →		AD C PS collar(φ12)
30	MSPRD0139QSZZ запросить цену →		AB C PS earth spring
31	XEBS730P06000 запросить цену →		AA C Screw(3×6)
33	LBOSZ1508FCZZ запросить цену →		AG C Cam boss A2
34	PPIPP0174FCZZ ✓ в наличии		AC C Pipe C
35	MSPRC0106QSZZ запросить цену →		AF C PS clutch spring
36	XPSSJ20-07000 ✓ в наличии		AA C Spring pin(φ2-7)
37	NGERH0062QSZZ ✓ в наличии		AK C Clutch gear(32T)
38	NBRGC0018QSZZ ✓ в наличии		AD C Bearing E
39	XRESP60-08000 запросить цену →		AA C E type ring(E6)
40	NROLP0032QSP2 запросить цену →		AT C PS transport roller
41	JKNBZ0010QSZZ запросить цену →		AD C PS knob
42	XBPS730P10KS0 запросить цену →		AB C Screw(3×10KS)
46	LFRM-0024QSZ5 запросить цену →		5 BA C Middle frame [With No.701,10-63,701] DCE582 05/08
47	LPINS0301FCZZ запросить цену →		AD C DV guide pin (AB series)
49	PSHEZ0056QSZZ запросить цену →		AC C PS rear guide sheet
51	LANGT0003QSZ1 запросить цену →		AC C SRU fixing angle [Except AR-5316(U.S.A,Canada)/AR-M205]
53	TCAUH0007QSZZ запросить цену →		AD D Laser caution label (Other Countries)
54	LBNDJ0013FCZ1 запросить цену →		AE C Cable band
55	LPLTM0149QSZZ запросить цену →		AD C Connector fixing plate [Except AR-5316(U.S.A,Canada)]
56	LX-BZ0020QSPZ запросить цену →		AB C Screw
57	DHAI-0333QSZZ запросить цену →		AL C SRU harness
60	LSTPP0014QSZZ запросить цену →		AC C Right door stopper
61	MSPRD0298QSZZ запросить цену →		AD C Stopper spring
62	LHLDZ0099QSZZ запросить цену →		AC C Stopper holder
63	DHAI-0321QSZZ запросить цену →		AH C LSU harness
64	XEPS730P14X00 запросить цену →		AB C Screw(3×14X)
65	XHBS730P06000 запросить цену →		AC C Screw(3×6)
66	LX-WZ0198FCZZ запросить цену →		AA C Poly slider(T=0.13)
67	LX-WZ1003HCZZ запросить цену →		AA C Poly slider(T=0.5)
68	MSPRC0339QSZZ запросить цену →		AD C PS brake spring
69	LPLTM0070QSZZ запросить цену →		AD C Process detect SW fixing plate [AR-5316(U.S.A,Canada)]
70	QSW-B0017QSZZ запросить цену →		AF B Tray detect switch [AR-5316(U.S.A,Canada)]
71	DHAI-0334QSZZ запросить цену →		AG C DRUM SW harness [AR-5316(U.S.A,Canada)]
72	MSPRP0299QSZZ запросить цену →		AC C CRUM fixing spring [AR-5316(U.S.A,Canada)]
73	XBBS730P06000 запросить цену →		AC C Screw(3×6) [AR-5316(U.S.A,Canada)]
101	RMOTN0022QSPZ запросить цену →		BL B Polygon motor[Contained in No.7]
701	LPLTM0389QSZZ запросить цену →		5 AK C Fusing fixing plate [With No.46,10-63,701] 05/08

6. Update :

№	Артикул	Альт. артикул	Описание

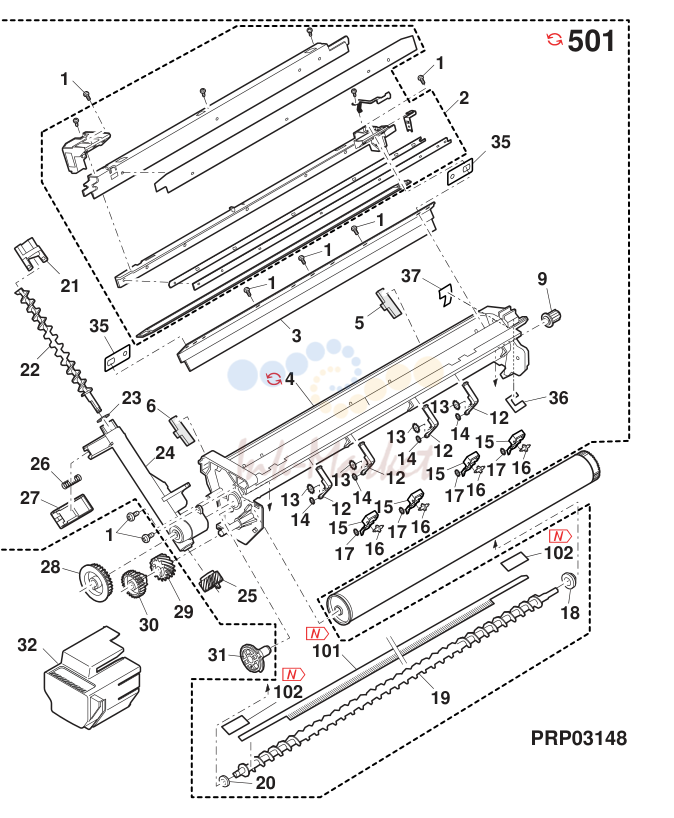

8			Process unit
1	XEBS730P10000 запросить цену →		AC C Screw(3×10)
2	CHLDZ0035RS55 запросить цену →		BG E MC holder unit
3	UCLEZ0009QSZ2 ✓ в наличии		AQ A Cleaning blade
4	CFRM-0021RS6R запросить цену →		3 AX E Process sub unit DCE608 06/09
5	PSEL-0130QSZZ запросить цену →		AF C Seal R
6	PSEL-0129QSZZ запросить цену →		AF C Seal F
9	NCPL-0003QSZ1 запросить цену →		AC C Screw coupling
12	LHLDZ0098QSZ2 ✓ в наличии		AD C Pawl holder [Except AR-5316(U.S.A,Canada)/AR-1118/AR-5320]
13	LX-WZ0329FCZZ запросить цену →		AB C Washer [AR-5316(U.S.A,Canada)/AR-M160/AR-M205/AR-5220]
14	LX-RZ0001QSZZ ✓ в наличии		AB C Starling(φ5) [AR-5316(U.S.A,Canada)/AR-M160/AR-M205/AR-5220]
15	PTME-0033QSZZ запросить цену →		AK A Separator pawl [Except AR-5316(U.S.A,Canada)/AR-1118/AR-5320]
16	PRNGF0106FCZ2 ✓ в наличии		AC C Starling N2 [Except AR-5316(U.S.A,Canada)/AR-1118/AR-5320]
17	LX-RZ0001QSZZ ✓ в наличии		AB C Starling(φ5) [Except AR-5316(U.S.A,Canada)/AR-1118/AR-5320]
18	NBRGP0299FCPZ запросить цену →		AD C CL bearing(M5)
19	NSFTZ0020QSZZ запросить цену →		AL C Transport screw
20	PMLT-0018QSZ1 запросить цену →		AC C Transport screw cushion
21	PCAPH0009QSZZ запросить цену →		AC C Toner pipe cap
22	NSFTZ0019QSZZ запросить цену →		AE C Transport pipe screw
23	PSPAZ0696FCZZ ✓ в наличии		AC C Pipe cap spacer
24	PPIPP0005QSZZ запросить цену →		AM C Toner pipe
25	NGERH0039QSZZ ✓ в наличии		AE C Transport pipe gear(14T)
26	MSPRC0045QSZZ запросить цену →		AA C Toner pipe spring
27	PSHT-0004QSZ1 запросить цену →		AC C Toner pipe shutter
28	NGERH0036QSZZ ✓ в наличии		AC C Transport screw gear(30T)
29	NGERH0038QSZZ ✓ в наличии		AC C Transport pipe gear(15T)
30	NGERH0037QSZZ ✓ в наличии		AC C Idle gear(26T)
31	LFIX-0007QSZ1 запросить цену →		AE C Drum fixing plate B
32	PCOVP0093QSZZ запросить цену →		AE C Drum cover
35	PSHEP0135QSZ1 запросить цену →		AB C MC guide sheet R
36	PSHEZ0501QSZZ запросить цену →		AD C Drum MG sheet A (Except Australia,New Zealand)
37	PSHEZ0502QSZZ запросить цену →		AD C Drum MG sheet B (Except Australia,New Zealand)
101	PSHEZ0513QSZZ запросить цену →		3 AK C Paper dust stirring sheet DCE608 06/02
102	PTPE-0026QSZZ запросить цену →		3 AA C Screw tape DCE608 06/02
501	CFRM-0021RS5R запросить цену →		3 BH E Process frame unit DCE608 06/09

7. Update :

№	Артикул	Альт. артикул	Описание

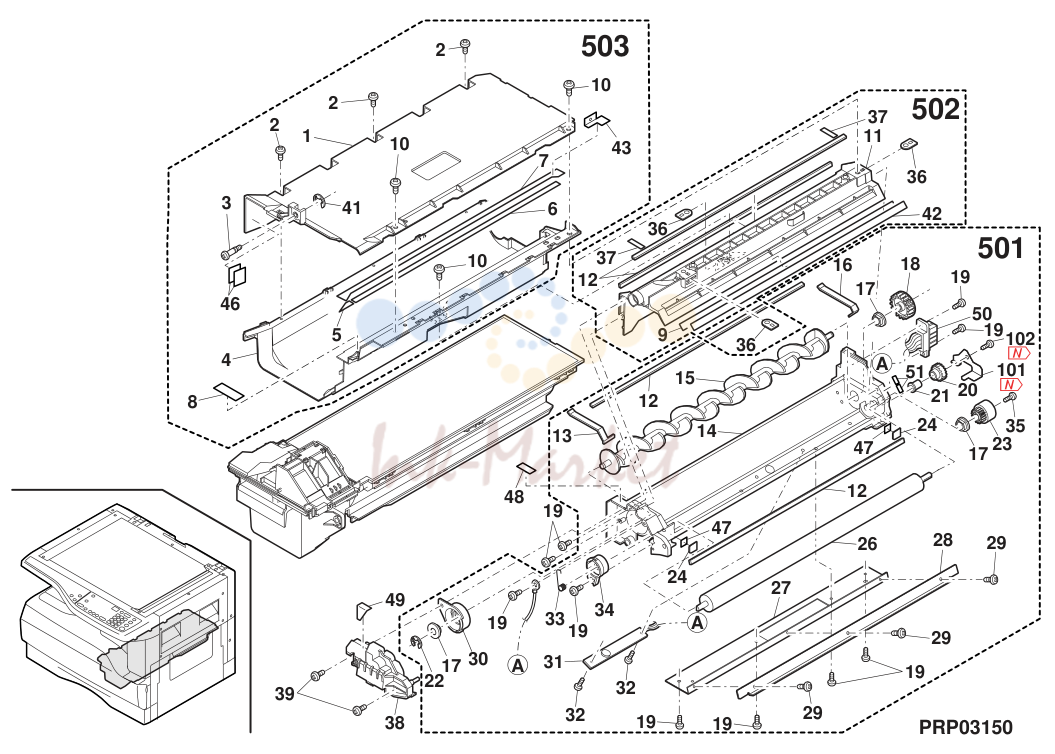

9			DV cartridge unit (AR-5316 U.S.A,Canada)
2	PCAPH0005YSZZ запросить цену →		AD C Toner cap
3	PCAPH0004YSZZ запросить цену →		AC C Cap D
6	XEBS730P10000 запросить цену →		AC C Screw(3×10)
7	PMLT-0002YSZ1 запросить цену →		AC C DV TH cushion
8	PMLT-0005YSZZ запросить цену →		AB C DV side cushion F
9	PMLT-0006YSZZ запросить цену →		AB C DV side cushion R
10	NROLM0001YSPZ запросить цену →		AP C MX roller
11	PBOX-0001YS12 запросить цену →		AM D DV box
12	NBRGC0020QSZZ ✓ в наличии		AH C DV bearing
13	NGERH0002YSZZ ✓ в наличии		AD B DV gear(28T)
14	XEBS730P08000 запросить цену →		AC C Screw(3×8)
15	NGERH0001YSZZ ✓ в наличии		AD C DV idle gear(20T)
16	NBRGC0021QSZZ ✓ в наличии		AD C DID bearing
17	NGERH0028QSZZ ✓ в наличии		AD B DV gear(18T)
18	NBRGC0387FCZ1 запросить цену →		AC C Bearing
19	PMLT-0686FCZZ запросить цену →		AA C MG cushion
20	NROLM0002YSZZ запросить цену →		BA B MG roller
21	LPLTM0002YSZ2 запросить цену →		AP C Doctor reinforce plate
22	LPLTM0001YSZZ запросить цену →		AN B Doctor
23	XBPBZ30P04000 запросить цену →		AA C Screw(3×4)
24	XUBUZ30P08000 запросить цену →		AA C Screw(3×8)
25	RDTCM0017QSZZ запросить цену →		AY B ATC sensor
26	LHLDZ0002YSZZ запросить цену →		AC C MG holder
27	MSPRK0001YSZZ запросить цену →		AB C Bias spring
28	LHLDZ0001YSZZ запросить цену →		AD C Bearing holder
29	XRESP50-06000 запросить цену →		AA C E type ring(E5)
30	PCOVP0001YSZZ запросить цену →		AE C DV-F side cover
33	DHAI-0313QS11 запросить цену →		AH C Sensor harness
34	PSHEP0035YSZZ запросить цену →		AB A DV side sheet N
35	PSHEG0504QSZZ запросить цену →		AD C Sheet
101	LANGK0018QSZZ запросить цену →		- AD C Reinforcing DCE625 05/07 mid
102	LX-EZ0001QSZZ запросить цену →		- AB C Screw DCE625 05/07 mid
501	CBOX-0001JS5J запросить цену →		BL N E DV box unit
9			DV cartridge unit (AR-5316 U.S.A,Canada)
1	PGIDM0088QSZZ запросить цену →		AP D Upper toner guide
2	XEBS730P08000 запросить цену →		AC C Screw(3×8)
3	LX-BZ0027QSPZ запросить цену →		AD C DV fixing screw
4	PGIDM0089QSZ1 ✓ в наличии		AQ D Lower toner guide
5	PSEL-0065QSZ1 запросить цену →		AA C TG seal LUAR
6	PSEL-0066QSZ1 запросить цену →		AC C TG seal LRAR
7	PSEL-0067QSZ4 запросить цену →		AG C TG seal LDAR
8	PSEL-0105QSZZ запросить цену →		AA C TN seal FR
9	PSHEP0262QSZZ запросить цену →		AC C DV-UND sheet
10	XBBS740P10000 запросить цену →		AA D Screw(4×10)
11	PCOVP0072QS12 запросить цену →		AH D DV cover
12	PMLT-0002YSZ1 запросить цену →		AC C DV TH cushion
13	PMLT-0005YSZZ запросить цену →		AB C DV side cushion F
14	PBOX-0001YS13 запросить цену →		AM C DV box
15	NROLP0072QSP1 запросить цену →		AP C MX roller R
16	PMLT-0006YSZZ запросить цену →		AB C DV side cushion R
17	NBRGC0020QSZZ ✓ в наличии		AH C DV bearing
18	NGERH0002YSZZ ✓ в наличии		AD B DV gear(28T)
19	XEBS730P08000 запросить цену →		AC C Screw(3×8)
20	NGERH0001YSZZ ✓ в наличии		AD C DV idle gear(20T)
21	NBRGC0021QSZZ ✓ в наличии		AD C DID bearing
22	XRESP50-06000 запросить цену →		AA C E type ring(E5)
23	NGERH0145QSZ1 ✓ в наличии		AD B DV gear(18T)
24	PSHEP0035YSZZ запросить цену →		AB A DV side sheet N
26	NROLM0121QSZZ запросить цену →		BA B MG roller
27	LPLTM0002YSZ2 запросить цену →		AP C Doctor reinforce plate
28	LPLTM0001YSZZ запросить цену →		AN B Doctor
29	XBPBZ30P03000 запросить цену →		AB C Screw(3×3)
30	LHLDZ0001YSZZ запросить цену →		AD C Bearing holder
31	RDTCM0017QSZZ запросить цену →		AY B ATC sensor [Except AR-5316(Australia,New Zealand)]
32	XUBUZ30P08000 запросить цену →		AA C Screw(3×8)
33	MSPRK0001YSZZ запросить цену →		AB C Bias spring
34	LHLDR0072QSZZ запросить цену →		AC C MG holder
35	XBPS730P06KS0 запросить цену →		AB C Screw(3×6KS)
36	LPLTM6022FCZZ запросить цену →		AC C M4 plate
37	PSEL-0063QSZZ запросить цену →		AA C DVS seal LRU
38	PCOVP0080QSZZ запросить цену →		AE C DV cover F
39	XEBS730P10000 запросить цену →		AC C Screw(3×10)
41	XRESP30-06000 запросить цену →		AA C E type ring(E3)
42	PSEL-0001YSZ1 запросить цену →		AE C DV blade
43	PSEL-0074QSZZ запросить цену →		AC C TG seal BU
46	PSPAP0036QSZZ запросить цену →		AC C TGU spacer FL
47	PSHEP0324QSZZ запросить цену →		AC C DVB sheet
48	PSEL-0114QSZZ запросить цену →		AC C Seal F
49	PSEL-0115QSZZ запросить цену →		AD C Seal F2
50	DHAI-0313QSZZ запросить цену →		AH C Sensor harness
51	PSHEG0504QSZZ запросить цену →		AD C Sheet
101	LANGK0018QSZZ запросить цену →		- AD C Reinforcing DCE625 05/07 mid
102	LX-EZ0001QSZZ запросить цену →		- AB C Screw DCE625 05/07 mid
501	CBOX-0001JS5H запросить цену →		BL E DV box unit
502	CCOVP0072RS56 запросить цену →		AS E DV cover unit(Without No.42)
503	CGIDM0089RS53 запросить цену →		AY E TN guide unit(Without No.10)
901	DUNT-0207RS14 запросить цену →		BQ E DV unit [Except AR-1118]

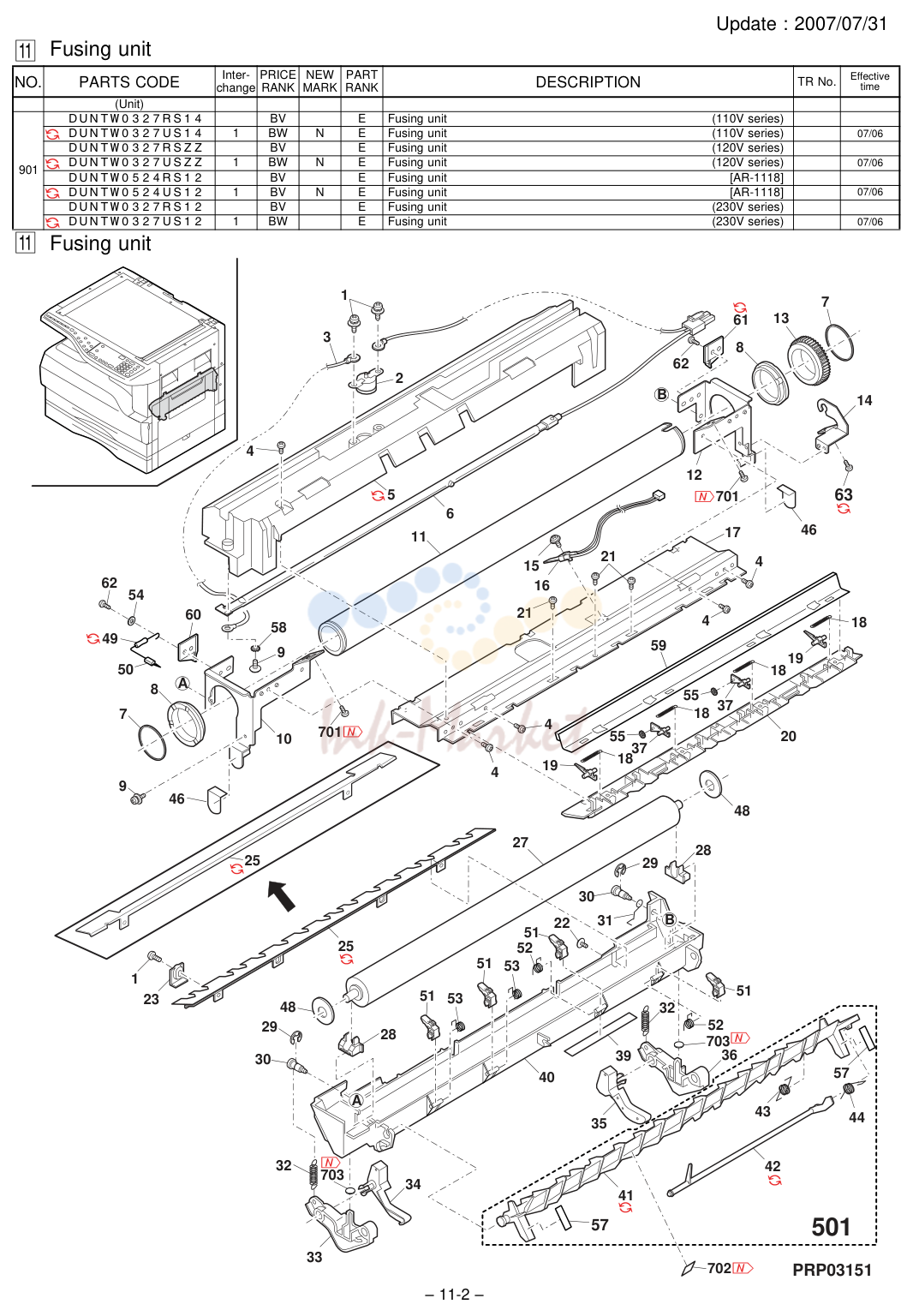

8. Update :

№	Артикул	Альт. артикул	Описание
1	XBPS730P06KS0 запросить цену →		AB C Screw(3×6KS)
2	RTHM-0001QSZZ запросить цену →		AM B Thermostat
3	DHAI-0184QSZ1 запросить цену →		AE C Fusing harness
4	XHBS730P06000 запросить цену →		AC C Screw(3×6)
5	PCOVP0029QSZ6 запросить цену →		AT D Fusing cover [AR-M160/AR-M205/AR-5220]
7	LSTPP0116FCZZ запросить цену →		AA C Roller stopper
8	NBRGP0567FCZZ ✓ в наличии		AG A Fusing bearing
9	XBPS730P08KS0 запросить цену →		AB C Screw(3×8KS)
10	CFRM-0017QS01 запросить цену →		AH C Fusing frame F
11	NROLI0030QSZZ запросить цену →		BC A Upper heat roller
12	CFRM-0018QS01 запросить цену →		AH C Fusing frame R
13	NGERH0540FCZ3 ✓ в наличии		AD B Fusing gear(45T)
14	LHLDZ0034QSZZ запросить цену →		AF C Lamp holder
15	XBPS730P10KS0 запросить цену →		AB C Screw(3×10KS)
16	RDTCT0005QSZ1 запросить цену →		AN B Thermistor
17	LPLTM0050QSZ1 запросить цену →		AM C Fusing joint plate
18	MSPRT0086QSZZ ✓ в наличии		AB C Upper pawl pressure spring
19	PTME-0020GCZ1 ✓ в наличии		AF A Separator pawl
20	PGIDM0034QSZ6 ✓ в наличии		AL N C Fusing rear paper guide
21	XEBS730P06000 запросить цену →		AA C Screw(3×6)
22	XBBS730P06000 запросить цену →		AC C Screw(3×6)
23	LPLTP0051QSZZ запросить цену →		AD C PG fixing plate
25	PGIDH0131QSZ2 запросить цену →		1 AU C Fusing front paper guide (Other Countries) 06/07
27	NROLR0031QSP1 ✓ в наличии		BB A Pressure roller
28	NBRGP0260FCZ1 ✓ в наличии		AD C Pressure bearing N
29	XRESP30-06000 запросить цену →		AA C E type ring(E3)
30	LX-BZ0013QSP1 запросить цену →		AD C Screw(3×7)
31	MSPRP0087QSZZ запросить цену →		AC C PG earth spring
32	MSPRT0303QSZZ запросить цену →		AD C Pressure spring B
33	MLEVP0018QSZ1 запросить цену →		AF C Fusing pressure lever F
34	MLEVP0019QSZ3 ✓ в наличии		AE C Release lever F
35	MLEVP0020QSZ3 запросить цену →		AE C Release lever R
36	MLEVP0017QSZ1 запросить цену →		AF C Fusing pressure lever R
37	PTME-0020GCZ1 ✓ в наличии		AF A Separator pawl
39	TLABH0062QSZZ запросить цену →		AE D High temperature caution label
40	LFRM-0036QSZ2 запросить цену →		AS C Fusing lower frame
41	LPLTP0060QSZ5 запросить цену →		1 AM N C Reverse gate 06/04
42	MLEVP0026QSZ3 запросить цену →		1 AE N C DMC actuator 06/06 R/C
43	MSPRD0117QSZZ запросить цену →		AB C Rotation spring
44	MSPRD0118QSZ1 ✓ в наличии		AB C Actuator return spring
46	PSHEZ0105QSZZ запросить цену →		AC C Fusing sheet
48	LX-WZ0313FCZZ запросить цену →		AA C Washer
49	VRHRST2HB157K ✓ в наличии		3 AD C Resistor(1/2W 150MΩ ±10%) [Unleaded solder correspondence] 06/03
50	PBRSR0004QSZ1 запросить цену →		AD B Discharge brush
51	PTME-0014QSZZ ✓ в наличии		AK A Lower separator pawl
52	MSPRD0122QSZZ ✓ в наличии		AB C Separator pawl spring R
53	MSPRD0121QSZZ ✓ в наличии		AB C Separator pawl spring F
54	XWHS730-05070 запросить цену →		AA C Washer
55	LX-WZ0001QSZZ ✓ в наличии		AC C Separator pawl washer
57	TLABH0364QSZZ запросить цену →		AA D Green label
58	LX-WZ7021SCPZ запросить цену →		AA C Washer
59	CPLTM0255QS01 запросить цену →		AS C FU felt fixing plate
60	PGIDM0102QSZZ запросить цену →		AD C Fusing front guide F [Except AR-5316(U.S.A,Canada)/(Saudi Arabia)]
61	PGIDM0103QSZ1 запросить цену →		3 AD C Fusing front guide R [Productivity improvement] 07/01 R/C
62	XHBS730P08000 запросить цену →		AB C Screw(3×8)
63	XEBS740P14000 запросить цену →		5 AB C Screw(4×14) [With No.701,7-46,7-701] 05/08
501	CPLTP0060RS52 запросить цену →		AR E Reverse gate unit
701	LX-BZ0080QSZZ запросить цену →		5 AC C Fusing fixing screw [With No.63,7-46,7-701] 05/08
702	TLABH0685QSZZ запросить цену →		- AD D High temperature caution label DCE622 06/09
703	PSPAZ0054QSZZ запросить цену →		- AF C Mylar sheet DCE644 -

Каталог очень большой (941 позиций). Показаны первые 8 узлов со схемами; полный список доступен по запросу.
