Sharp SF-2530 2540PG — каталог запчастей со схемами

Содержание

1. SSFF--22554400
2. SSFF--22554400
3. SSFF--22554400
4. SSFF--22554400

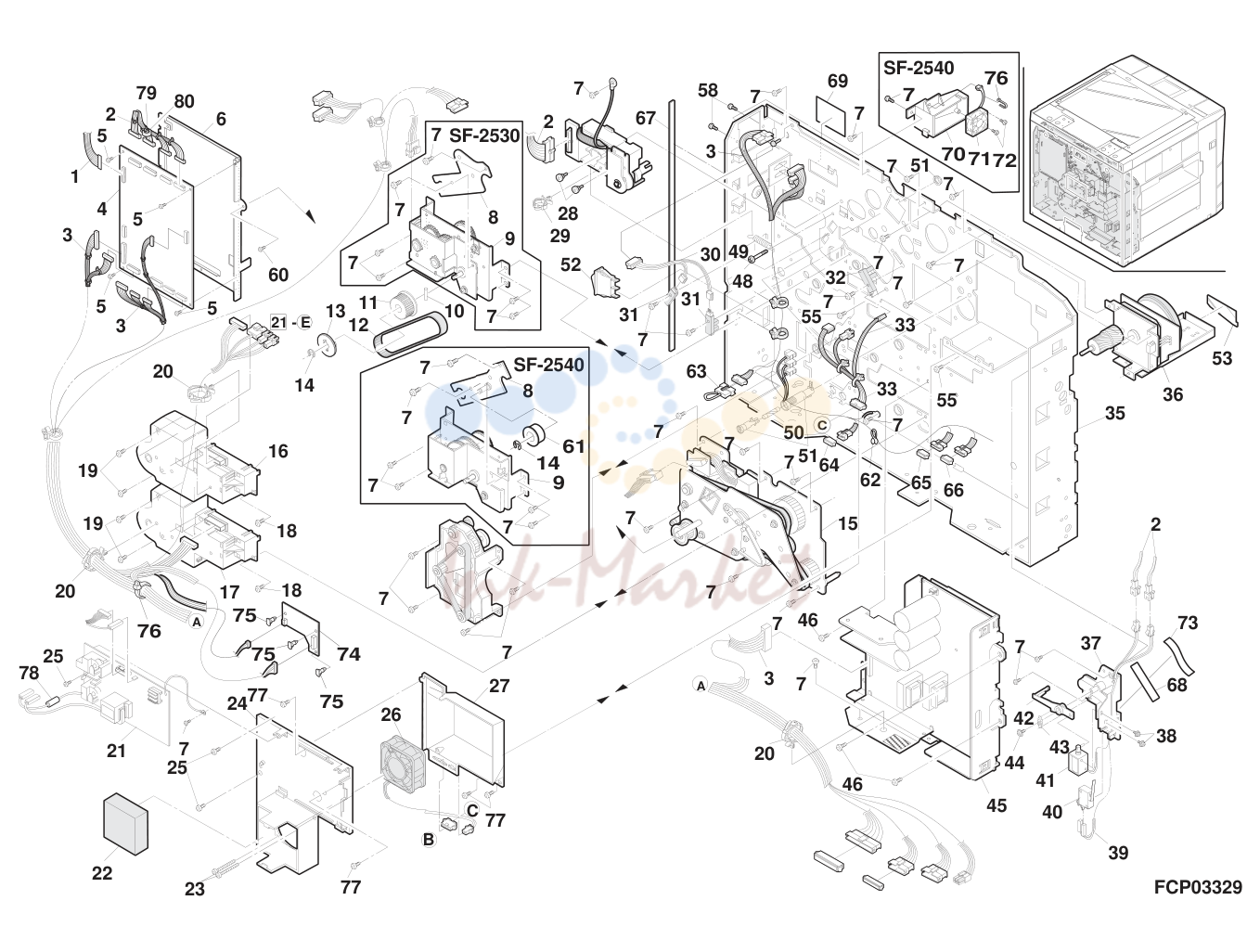

5. Rear

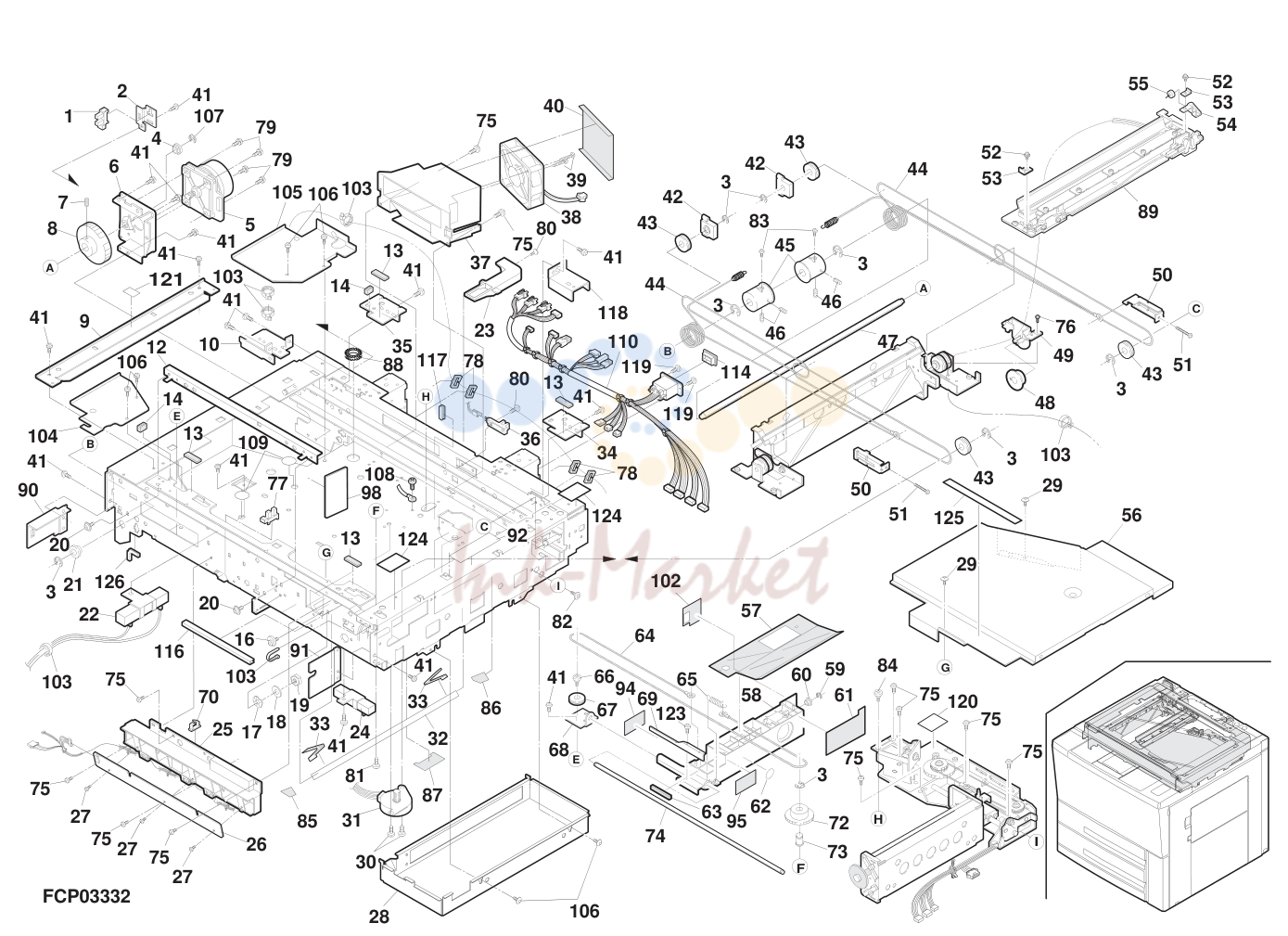

6. Optical
7. SSFF--22554400
8. SSFF--22554400
9. SSFF--22554400
10. SSFF--22554400
11. SSFF--22554400

1. SSFF--22554400

№	Артикул	Описание
1		Exteriors
1	CCAB-0924FC01 запросить цену →	BB GD N D Front exterior (SF-2540)
3	MHNG-0168FCZZ запросить цену →	AE DS C Front exterior hinge R1
4	XEBSE40P08000 запросить цену →	AA DD C Screw (4· 8)
5	MHNG-0166FCZZ запросить цену →	AE DS C Front exterior hinge L1
6	LPIN-0277FCZZ запросить цену →	AB DJ C Slide pin
7	LPLTM4181FCZZ запросить цену →	AD DJ C Front exterior MG plate
8	LBNDJ0057FCZ1 запросить цену →	AE DS C Front exterior band R
9	LBNDJ0054FCZ1 запросить цену →	AE DS C Front exterior band L
10	PCOVP1125FCZZ запросить цену →	AQ EZ C Front cover
11	XHBSE40P10000 запросить цену →	AA DD C Screw (4· 10)
12	CFTA-0088FC02 запросить цену →	AS EQ D Waste toner cover
13	CCAB-0847FC10 запросить цену →	BC GJ N D Right exterior unit (This includes NO.49,50) (SF-2540..For Europe except U.Kingdom)
14	TLABZ3264FCZZ запросить цену →	AB DJ C Warm heater switch label (Japan only)
15	TLABH3348FCZZ запросить цену →	AE DS C Manual feed caution label (Japan only)
16	GCAB-0842FCZ2 запросить цену →	AY FQ N D Rear exterior (SF-2540)
17	PCOVP1266FCZ2 запросить цену →	AH DX C Rear exterior cover
18	XHPSE30P08000 запросить цену →	AA DD C Screw (3· 8)
19	TCAUA0766FCZZ запросить цену →	AB DD C Service caution label (U,Kingdom only)
20	LBSHZ2050SCZZ запросить цену →	AB DD C Edge bushing (EDS-1208U)(Other countries)
21	GCAB-0750FCZ3 запросить цену →	BB GD N D Left exterior
22	TLABZ2811FCZZ запросить цену →	AB DD C Power supply mark label (Japan only)
23	CCOVP1331FC32 запросить цену →	AZ FX D Frame cover unit (This includes No.24)
24	PSHEZ3933FCZZ запросить цену →	AE DJ C Frame cover sheet
25	XEBSE40P08000 запросить цену →	AA DD C Screw (4· 8)
26	PFTA-0102FCZZ запросить цену →	AH DX C Cover
27	PMAGT0015FCZZ запросить цену →	AD DJ B Magnet catch (10P)
28	LPLTM2573FCZ1 запросить цену →	AD DJ C ADF MG plate
1		Exteriors
29	XBSSE30P10000 запросить цену →	AA DD C Screw (3· 10)
30	GCAB-0747FCZZ запросить цену →	AN EG D Upper exterior left
31	CGIDM1338FC11 запросить цену →	AQ EQ C OR guide L (Inch series)
32	XBTSE40P04000 запросить цену →	AA DD C Screw (4· 4)
33	PGLSP0074FCZ3 запросить цену →	AZ FQ B Table glass
34	PGIDM1337FCZZ запросить цену →	AK EB C OR guide R
35	GCAB-0746FCZZ запросить цену →	AN EG D Upper exterior right
36	PCOVP1151FCZZ запросить цену →	AK EB C Module cover
37	TLABZ3903FCZZ запросить цену →	AF DS C Label (Japan,USA,Europe,Australia,New Zealand)
38	PSHEZ4064FCZZ запросить цену →	AH DX C Rear exterior connector sheet (SF-2530)
39	TLABH4133FCZZ запросить цену →	AK DX N C Label CHN (China only) (SF-2530)
40	PCOVP1312FCZZ запросить цену →	AE DJ C Sorter connector cover (SF-2530)
41	XHBSE30P08000 запросить цену →	AA DD C Screw (3· 8) (SF-2530)
42	PMLT-1059FCZZ запросить цену →	AD DJ C Cushion (Except Japan)
43		(USA,CANADA,Europe,U,Kingdom,Australia,New Zealand,LAG)
44	LX-WZ0096FCZZ запросить цену →	AA DD C Washer (M4)
45	PSHEZ4742FCZZ запросить цену →	AD DJ N C Center sheet (For Europe except U.Kingdom) (SF-2540)
46	PSHEZ4743FCZZ запросить цену →	AC DJ N C Side sheet upper (For Europe except U.Kingdom) (SF-2540)
47	PSHEZ4745FCZZ запросить цену →	AC DJ N C Side sheet center (For Europe except U.Kingdom) (SF-2540)
48	PSHEZ4746FCZZ запросить цену →	AC DJ N C Side sheet lower (For Europe except U.Kingdom) (SF-2540)
49	PSHEZ4747FCZZ запросить цену →	AC DJ N C Side sheet upper (For Europe except U.Kingdom) (SF-2540)
50	PSHEZ4748FCZZ запросить цену →	AC DJ N C Side sheet center (For Europe except U.Kingdom) (SF-2540)
1		Exteriors

2. SSFF--22554400

№	Артикул	Описание

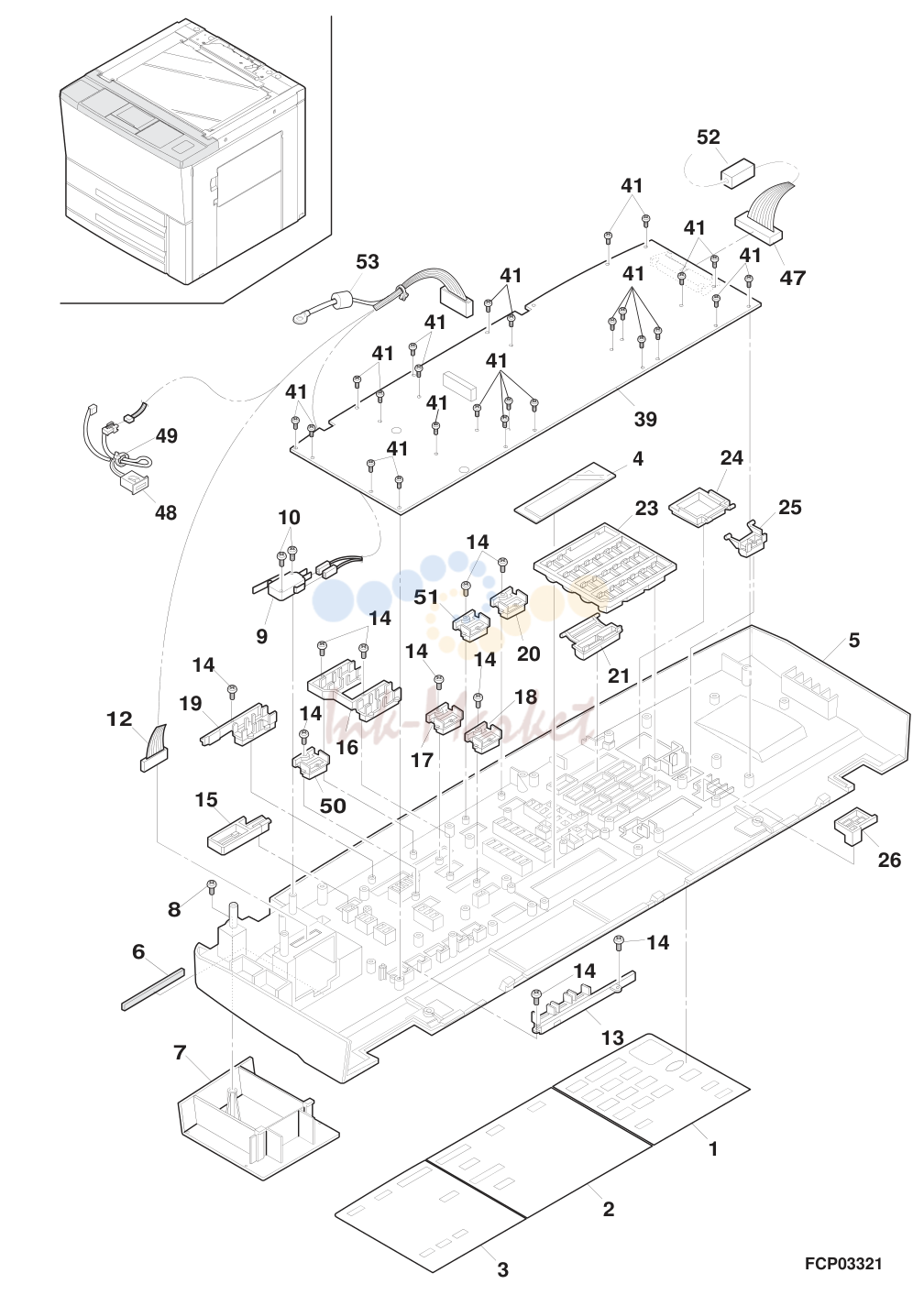

2		Operation panel.. SF-2530
1	HINDP0788FCZZ запросить цену →	AU FG N D Key sheet R(chinese) (China only)
2	HINDP0793FCZZ запросить цену →	AV FG N D Key sheet M(English)(IN13) (Inch series)(Pakistan,Philippines)
3	HINDP0812FCZZ запросить цену →	AU EZ N D Key sheet L(Chinese) (China only)
4	PFILW0238FCZ1 запросить цену →	AK DX B Smoke filter (CANADA only)
5	CPNLC0229FC02 запросить цену →	BA FX D Operation panel (AB series)
6	PMLT-0904FCZZ запросить цену →	AB DJ C Cushion C
7	PFTA-0116FCZZ запросить цену →	AN EG D Cover
8	XBPSD40P08000 запросить цену →	AA DD C Screw (4· 8)
9	QSW-M0372FCZZ запросить цену →	AH DX B Door switch (200V series)
10	XEPSD30P16000 запросить цену →	AA DD C Screw (3· 16)
12	DHAI-2550FCZZ запросить цену →	AS EQ C ADU interface harness
13	CBTN-0168FC02 запросить цену →	AG DX C Light gray key
14	XEBSD20P06000 запросить цену →	AA DD C Screw (2· 6)
15	JBTN-0222FCZ1 запросить цену →	AE DJ N C Duplex sorter key
16	CBTN-0166FC04 запросить цену →	AG DX N C Zoom key
17	CBTN-0167FC02 запросить цену →	AF DX C Blue key
18	JBTN-0167FCZZ запросить цену →	AE DS C Blue Key
19	CBTN-0173FC05 запросить цену →	AG DX N C Photo key
20	CBTN-0170FC02 запросить цену →	AF DS C Tray key
21	CBTN-0220FC01 запросить цену →	AK DX C CL key
23	CBTN-0217FC02 запросить цену →	AN EQ N C Ten key
24	CBTN-0218FC31 запросить цену →	AM EG E Copy key unit
25	CBTN-0219FC01 запросить цену →	AH DX C CA key
26	CBTN-0223FC02 запросить цену →	AK DX C Interrupt key
39	CPWBF1139FC51 запросить цену →	BU NN E Operation PWB
41	XEBSD30P08000 запросить цену →	AA DD C Screw (3· 8)
47	DHAI-2037FCZZ запросить цену →	AS FG C Operation main harness
48	CCOUM0024FC31 запросить цену →	AQ EZ E Counter unit (Japan only)
49	LBNDJ0013FCZ1 запросить цену →	AA DJ C Wire band (Japan only)
50	JBTN-0167FCZ2 запросить цену →	AF DS N C Density adjusting key
51	JBTN-0170FCZ2 запросить цену →	AF DS N C Paper select key
52	RCORF6666RCZZ запросить цену →	AM EG C Ferrite core (SFC-8)(USA,CANADA,Taiwan,200V series)
53	RCORF0026FCZZ запросить цену →	AL EB C Core (TFC-16813)(200V series) (SF-2530)

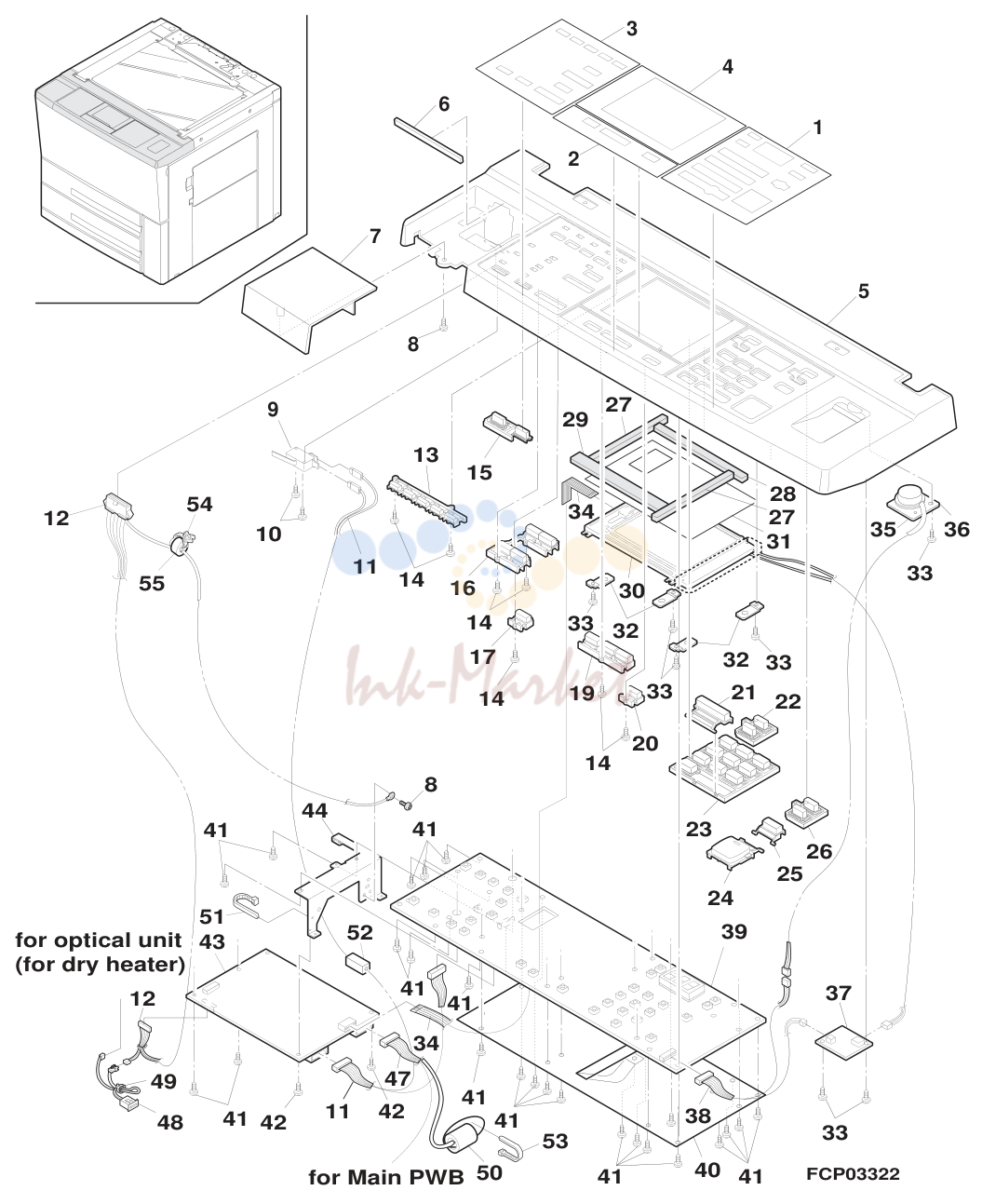

3		Operation panel.. SF-2540
1	HINDP0821FCZZ запросить цену →	AU EZ N D Key sheet A(Chinese) (China only)
3		Operation panel.. SF-2540
1	HINDP0820FCZZ запросить цену →	AU EZ N D Key sheet A(Swedish)
2	HINDP0830FCZZ запросить цену →	AH DX N D Key sheet B(Chinese) (China only)
3	HINDP0839FCZZ запросить цену →	AS EZ N D Key sheet C(Chinese) (China only)
4	CFILZ0199FC06 запросить цену →	AX FG N B Operation filter
5	CPNLC0228FC03 запросить цену →	BA FX D Operation panel (Inch series)
6	PMLT-0904FCZZ запросить цену →	AB DJ C Cushion C
7	PFTA-0116FCZZ запросить цену →	AN EG D Cover
8	XBPSD40P08000 запросить цену →	AA DD C Screw (4· 8)
9	QSW-M0372FCZZ запросить цену →	AH DX B Door switch (200V series)
10	XEPSD30P16000 запросить цену →	AA DD C Screw (3· 16)
11	DHAI-2528FCZZ запросить цену →	AV FG C Operation main harness
12	DHAI-2530FCZZ запросить цену →	AN EQ C AUD interface harness
13	CBTN-0168FC03 запросить цену →	AF DS C Light gray Key (Except Japan)
14	XEBSD20P06000 запросить цену →	AA DD C Screw (2· 6)
15	JBTN-0222FCZ1 запросить цену →	AE DJ N C Duplex sorter key
16	CBTN-0166FC04 запросить цену →	AG DX N C Zoom key
17	CBTN-0167FC02 запросить цену →	AF DX C Blue key
19	CBTN-0173FC04 запросить цену →	AG DX C Photo key
20	CBTN-0170FC02 запросить цену →	AF DS C Tray key
21	CBTN-0220FC01 запросить цену →	AK DX C CL key
22	CBTN-0221FC04 запросить цену →	AL EB C Scroll key B
23	CBTN-0217FC02 запросить цену →	AN EQ N C Ten key
24	CBTN-0218FC31 запросить цену →	AM EG E Copy key unit
25	CBTN-0219FC01 запросить цену →	AH DX C CA key
26	CBTN-0221FC01 запросить цену →	AL EB C Scroll key
27	PMLT-0909FCZZ запросить цену →	AB DJ C LCD cushion A
28	PMLT-0907FCZZ запросить цену →	AB DJ C LCD cushion C
29	PMLT-0910FCZZ запросить цену →	AB DJ C LCD cushion B
30	VVLLM32010P-1 запросить цену →	CA TV B LCD (LM32010P)
31	PSHEP4061FCZZ запросить цену →	AD DJ C Operation PWB sheet
32	LPLTM4419FCZZ запросить цену →	AB DJ C Liquid crystal fixing plate A
33	XEPSD30P06000 запросить цену →	AA DD C Screw (3· 6)
34	DHAI-2205FCZZ запросить цену →	AE DS C LCD interface flat cable
35	JKNBP0127FCZZ запросить цену →	AE DJ C LCD adjusting knob
36	CPWBF1111FC52 запросить цену →	AR EQ E LCD VR PWB
37	CPWBF1107FC51 запросить цену →	BC GD E Inverter PWB
38	DHAI-2551FCZZ запросить цену →	AG DX C Inverter harness
39	CPWBF1138FC52 запросить цену →	BQ LP E Operation PWB
40	PSHEP4036FCZZ запросить цену →	AK EB C Harness protect sheet
41	XEBSD30P08000 запросить цену →	AA DD C Screw (3· 8)
42	XBPSD30P08KS0 запросить цену →	AA DD C Screw (3· 8KS)
43	CPWBN1141FC67 запросить цену →	BZ TF N E LCD control PWB(Spanish) (100V series..LAG2)
44	LSTYM0218FCZZ запросить цену →	AH DX C LCD control PWB stay
47	DHAI-2533FCZZ запросить цену →	AW FG C Operation main harness
48	CCOUM0024FC31 запросить цену →	AQ EZ E Counter unit (Japan only)
49	LBNDJ0013FCZ1 запросить цену →	AA DJ C Wire band (Japan only)
50	RCORF6640RCZZ запросить цену →	AH DX C Core (TR-16-8-13)(USA,CANADA,Taiwan,200V series)
51	LBNDJ0043FCZZ запросить цену →	AA DD C Snap band
52	RCORF6666RCZZ запросить цену →	AM EG C Ferrite core (SFC-8)(Taiwan only)
53	LBNDJ0013FCZ1 запросить цену →	AA DJ C Wire band (USA,CANADA,Taiwan,200V series)
54	LBNDJ0013FCZ1 запросить цену →	AA DJ C Wire band (Taiwan only)
55	RCORF6659RCZZ запросить цену →	AH DX C Ferrite core (TFC-16-8-13)(Taiwan only)

3. SSFF--22554400

№	Артикул	Описание
4		Rear exterior upper
1	LHLDZ1085FCZZ запросить цену →	AD DJ C Original detection fulcrum holder
2	NSFTZ1805FCZZ запросить цену →	AE DS C Original detection fulcrum shaft
3	XRESP30-04000 запросить цену →	AA DD C E type ring
4	MSPRT1563FCZZ запросить цену →	AC DD C Manuscript detect spring
5	LBSHZ1102CCZZ запросить цену →	AC DD C Bushing
6	XBPSD30P06KS0 запросить цену →	AA DD C Screw (3· 6KS)
7	MARMP0147FCZZ запросить цену →	AK EB C Original detection arm upper
8	PSLDH0178FCZZ запросить цену →	AD DJ C Original detection shield plate
9	CPWBF0934FC32 запросить цену →	AX FX E ORS PWB (Except Japan,China,Taiwan)
10	MARMP0148FCZZ запросить цену →	AH DX C Original detection arm lower
11	XEPSD30P05000 запросить цену →	AA DD C Screw (3· 5)
12	GCAB-0748FCZ3 запросить цену →	AU FG D Upper exterior rear
14	PSHEZ3879FCZZ запросить цену →	AC DJ C Original detection sheet H
16	XBPSD40P06K00 запросить цену →	AA DD C Screw (4· 6K)
21	PCOVP0911FCZZ запросить цену →	AB DD C Upper exterior rear cover R
22	PCOVP0941FCZZ запросить цену →	AB DD C Upper exterior rear cover L
4		Rear exterior upper
5		Vertical transport unit
22		21 FCP03324
5		Vertical transport unit
1	PRNGP0081FCZZ запросить цену →	AA DJ C E4 ring
2	XRESP50-06000 запросить цену →	AA DD C E type ring
3	NROLP0896FCZZ запросить цену →	AC DD C Transport roller
4	NSFTZ1775FCZZ запросить цену →	AK EB C Transport shaft
5	MSPRC1948FCZ1 запросить цену →	AB DJ C Roller pressure spring
6	NROLP0933FCZ1 запросить цену →	AD DJ C Transport roller
7	NSFTZ1825FCZ1 запросить цену →	AD DJ C Transport shaft
8	XRESP30-06000 запросить цену →	AA DD C E type ring
9	PSHEP3940FCZZ запросить цену →	AC DJ C Holder sheet
10	MSPRT2000FCZ1 запросить цену →	AC DJ C Roller pressure spring
11	LHLDZ1290FCZ1 запросить цену →	AE DS C Roller holder F
12	LHLDZ1291FCZ1 запросить цену →	AE DS C Roller holder R
13	MLEVP0693FCZZ запросить цену →	AK EB C Guide lock release lever
14	MSPRC2388FCZ1 запросить цену →	AD DJ C Guide lock release spring
15	PSEL-0673FCZZ запросить цену →	AC DJ C Seal
16	PGIDM1616FCZZ запросить цену →	BC GD C Transport guide
17	PMLT-0901FCZZ запросить цену →	AD DS C Transport guide cushion
20	LSTPP0275FCZZ запросить цену →	AE DS C Stopper
21	LHLDZ1076FCZ1 запросить цену →	AD DS C Height transport guide holder F
22	PRNGP0077FCZZ запросить цену →	AA DD C Ring(E7)
23	LHLDZ1107FCZ1 запросить цену →	AD DS C Height transport guide holder R
24	XHBSD40P10000 запросить цену →	AA DD C Screw (4· 10)
25	PMLT-1214FCZZ запросить цену →	AD DJ N C Center sheet (For Europe except U.Kingdom) (SF-2540)
26	PMLT-1215FCZZ запросить цену →	AE DS N C Side sheet (For Europe except U.Kingdom) (SF-2540)
6		Original cover
1	PSHEZ2714FCZZ запросить цену →	AT FG D OC sheet (Japan only)
2	XJBSD40P12000 запросить цену →	AA DD C Screw (4· 12)(Japan only)
3	MHNG-0172FCZ1 запросить цену →	AQ EQ C OC hinge L (Japan only)
4	MHNG-0173FCZ1 запросить цену →	AQ EQ C OC hinge R (Japan only)
5	GCOVH0212FCZZ запросить цену →	AX FQ D OC cover R (Japan only)
6	PSTK-0015FCZZ запросить цену →	AQ EZ D Original stocker (Japan only)
8	MHNG-0170FCZ1 запросить цену →	AE DS C OC cover hinge A (Japan only)
9	LPINS0280FCZZ запросить цену →	AD DJ C OC cover hinge pin (Japan only)
10	XEBSD40P08000 запросить цену →	AA DD C Screw (4· 8)(Japan only)
11	GCOVH0211FCZZ запросить цену →	AW FG D OC cover F (Japan only)
21	PSHEZ2715FCZZ запросить цену →	AU FQ D OC sheet (Except Japan,USA,CANADA,Europe,U,Kingdom,
22	XJBSD40P12000 запросить цену →	AA DD C Screw (4· 12) (Except Japan,USA,CANADA,Europe,U,Kingdom,
23	MHNG-0172FCZ1 запросить цену →	AQ EQ C OC hinge L (Except Japan,USA,CANADA,Europe,U,Kingdom,
24	MHNG-0173FCZ1 запросить цену →	AQ EQ C OC hinge R (Except Japan,USA,CANADA,Europe,U,Kingdom,
25	GCOVH0206FCZZ запросить цену →	BA GJ D OC cover (Except Japan,USA,CANADA,Europe,U,Kingdom,
26	PSTK-0015FCZZ запросить цену →	AQ EZ D Original stocker (Except Japan,USA,CANADA,Europe,U,Kingdom,
6		Original cover
22		24 FCP03325

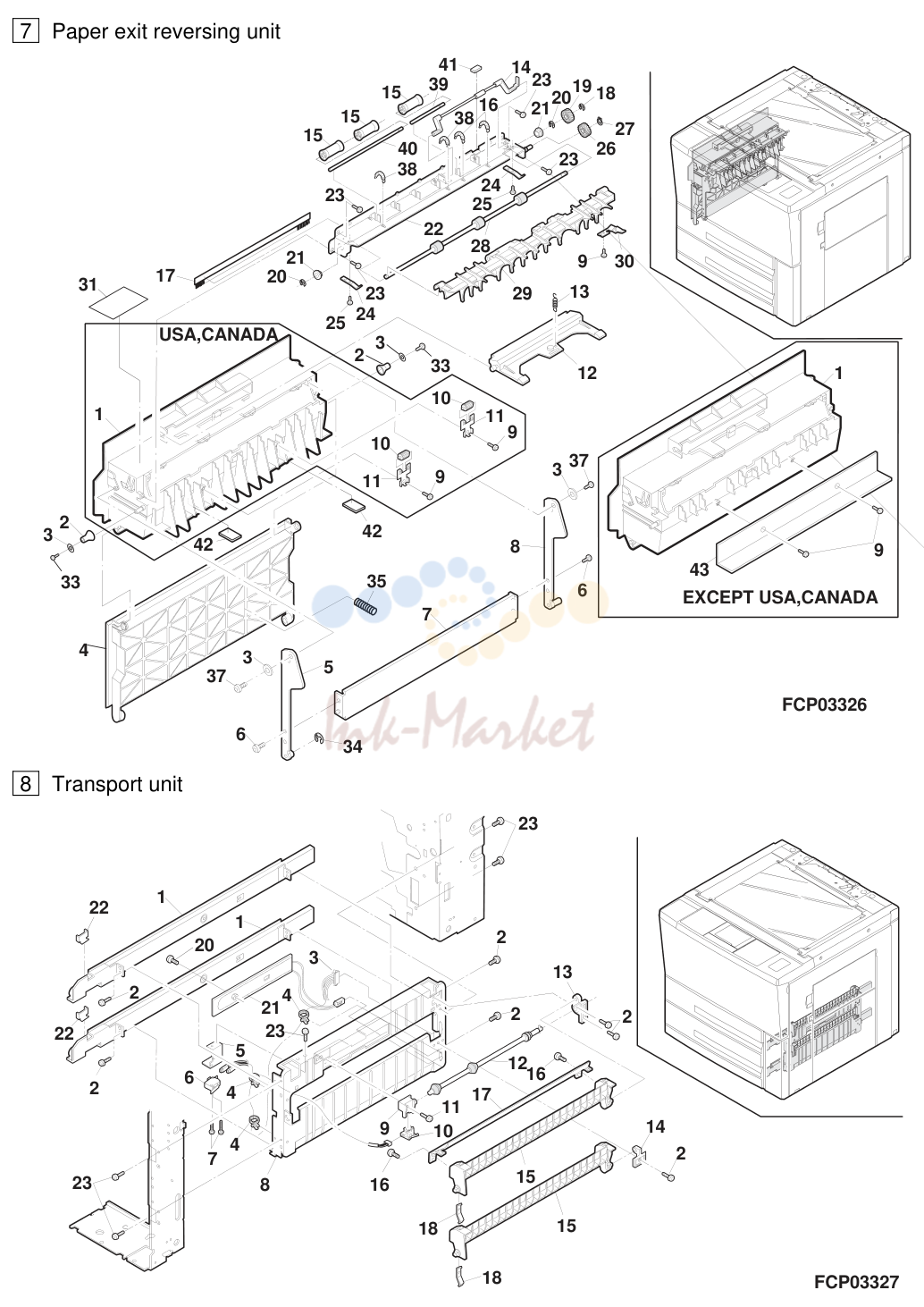

7		Paper exit reversing unit
1	GCAB-0926FCZ1 запросить цену →	AX FG N D Delivery exterior (Except USA,CANADA)
2	NBRGC0560FCZZ запросить цену →	AH DX B Delivery guide bearing
3	XWHSD30-05070 запросить цену →	AA DD C Washer
4	GCAB-0753FCZZ запросить цену →	AU FQ C Delivery exterior lower
5	CPLTM5641FC01 запросить цену →	AK DX C Fulcrum plate F
6	XBPSD40P06000 запросить цену →	AA DD C Screw (4· 6)
7	LSTYM0248FCZZ запросить цену →	AL EB C Fulcrum plate stay
8	CPLTM5641FC02 запросить цену →	AK DX C Fulcrum plate R
9	XEPSD30P06000 запросить цену →	AA DD C Screw (3· 6)
10	PCLR-0415FCZZ запросить цену →	AD DJ C Collar (USA,CANADA)
11	MSPRP1520FCZ3 запросить цену →	AE DJ C Spring (USA,CANADA)
12	PTME-0221FCZ4 запросить цену →	AH DX N C Lock pawl
13	MSPRT2033FCZZ запросить цену →	AA DD C Lock spring
14	MLEVP0606FCZZ запросить цену →	AH DX C POD actuator
15	NROLP1082FCZZ запросить цену →	AD DJ C Delivery roller
16	MSPRC2341FCZZ запросить цену →	AC DJ C Transport spring R
17	PBRSS0153FCZZ запросить цену →	AK DX B Discharge brush
18	XRESP40-06000 ✓ в наличии	AA DD C E type ring
19	NGERH1065FCZZ запросить цену →	AE DS C Delivery gear 22T
20	XRESP50-06000 запросить цену →	AA DD C E type ring
21	NBRGM1040HCZZ запросить цену →	AC DJ C Bearing
22	CGIDH1586FC01 запросить цену →	AP EQ C Delivery paper guide
23	XEPSD40P08000 запросить цену →	AA DD C Screw (4· 8)
24	LFIX-0440FCZZ запросить цену →	AB DD C Upper pawl fixing plate
25	XBPSD30P04000 запросить цену →	AA DD C Screw (3· 4)
26	NGERH1064FCZZ запросить цену →	AE DS C Delivery roller gear 22T
27	PRNGP0025FCZZ запросить цену →	AA DD C G type ring (GTW-5)
28	NROLR0910FCZZ запросить цену →	AN EG C Delivery roller
29	PGIDM1354FCZZ запросить цену →	AP EQ C Gate guide
30	LANGT1343FCZZ запросить цену →	AD DJ C Gate angle
31	TCAUH1022FCZZ запросить цену →	AF DS C High temperature caution label (China only)
33	XEPSD30P16000 запросить цену →	AA DD C Screw (3· 16)
34	XRESP50-06000 запросить цену →	AA DD C E type ring
35	MSPRC2019FCZZ запросить цену →	AB DJ C Delivery spring
37	XEPSD30P08000 запросить цену →	AA DD C Screw (3· 8)
38	MSPRC2340FCZZ запросить цену →	AC DJ C Transport spring F
39	NSFTZ2213FCZZ запросить цену →	AG DX C Delivery shaft R
40	NSFTZ2214FCZZ запросить цену →	AH DX C Delivery shaft F
41	PSHEZ3838FCZZ запросить цену →	AB DJ C POD actuator sheet
42	PSHEP4107FCZZ запросить цену →	AE DJ C Guide stopper sheet
43	PGIDH1871FCZZ запросить цену →	AG DX C Reversing outside paper guide (Except USA,CANADA)
8		Transport unit
1	CRALM0096FC03 запросить цену →	AU EZ C Drawer rail R
2	XBBSD40P10000 запросить цену →	AA DD C Screw (4· 10)
3	DHAI-2045FC11 запросить цену →	AL EG C Transport interface harness
4	LBNDJ0043FCZZ запросить цену →	AA DD C Snap band (SG-130)
5	LPLTM4033FCZ1 запросить цену →	AD DJ C Guide switch fixing plate
6	QSW-M0319FCZZ запросить цену →	AG DS B Door switch
7	XHBSD30P14000 запросить цену →	AA DD C Screw (3· 14)
8	PGIDH1356FCZZ запросить цену →	AV FQ C Transport paper guide
9	LHLDZ1082FCZZ запросить цену →	AC DJ C Roller holder FB
10	QSW-L0443FCZZ запросить цену →	AM EG B Lead switch (PID1)
11	XBPSD40P18000 запросить цену →	AA DD C Screw (4· 18)
12	CROLR0900FC02 запросить цену →	AS EZ C Transport roller
13	LHLDZ1080FCZZ запросить цену →	AC DJ C U-turn paper guide holder U
14	LHLDZ1081FCZZ запросить цену →	AC DJ C U-turn paper guide holder L
15	PGIDM1340FCZ2 запросить цену →	AK EB C U-turn paper guide A
16	XEPSD40P08000 запросить цену →	AA DD C Screw (4· 8)
17	PGIDM1387FCZZ запросить цену →	AM EG C U-turn paper guide B2
18	MSPRT1939FCZZ запросить цену →	AB DD C U-turn paper guide spring
20	LX-BZ0465FCZZ запросить цену →	AA DD C Screw (4· 6)(Japan only)
22	LSTPF0295FCZZ запросить цену →	AC DD C Drawer stopper R
23	XHBSE40P10000 запросить цену →	AA DD C Screw (4· 10)

4. SSFF--22554400

№	Артикул	Описание
9		Front frame
1	RMOTE0754FCZZ запросить цену →	AY FQ B CFM
2	PSHEP4113FCZZ запросить цену →	AE DJ C FAN harness fixer
3	QSW-C9291QCN1 запросить цену →	BA FX B Seesaw switch
4	DHAI-3039FCZZ запросить цену →	BC GJ N C Main switch harness (100V series) (SF-2540)
5	XBPSD40P30000 запросить цену →	AA DD C Screw (4· 30)
6	LDAIU0527FCZZ запросить цену →	AW FG C Fan fixing base S
7	VHPGP1A71A1-1 запросить цену →	AG DX B Photo sensor (GP1A71A1)
9	MSPRT1983FCZZ запросить цену →	AB DD C Upper pawl lever spring
10	LX-BZ0669FCZZ запросить цену →	AC DD C Screw
11	MLEVP0605FCZ1 запросить цену →	AE DS C Upper pawl plate lever
12	LRALM0095FCZZ запросить цену →	AX FX C Drawer rain left
13	JHNDM0138FCZZ запросить цену →	AK DX C Base plate handle
14	XBPSD40P08K00 запросить цену →	AA DD C Screw (4· 8K)
15	CPLTM4179FC02 запросить цену →	AN EQ C F frame L sub plate
16	LPLTG2539FCZZ запросить цену →	AD DJ C Rubber plate
17	PGUMS0182FCZZ запросить цену →	AC DJ C Rubber foot
18	LX-BZ0667FCZZ запросить цену →	AB DD C Screw
19	LPLTM4115FCZZ запросить цену →	AK EB C Front cover fixing plate
20	XHBSD40P10000 запросить цену →	AA DD C Screw (4· 10)
21	XBPSD40P06000 запросить цену →	AA DD C Screw (4· 6)
22	PMAGT0072FCZ1 запросить цену →	AF DS C Magnet catch
23	LPLTM4180FCZZ запросить цену →	AE DS C MG catch fixing plate
25	XHBSE40P10000 запросить цену →	AA DD C Screw (4· 10)
26	LHLDZ1288FCZZ запросить цену →	AG DX C Waste toner holder
27	MSPRT2020FCZZ запросить цену →	AB DD C Waste toner spring
28	LPLTM4116FCZZ запросить цену →	AC DD C HT SP adjusting plate
29	XBPSD40P08KS0 запросить цену →	AA DD C Screw (4· 8KS)
30	LX-BZ0674FCZZ запросить цену →	AC DD C Screw
35	LX-WZ0117FCZZ запросить цену →	AB DD C Washer (T05)
37	XEBSD40P06000 запросить цену →	AA DD C Screw (4· 6)
38	MSPRC2016FCZZ запросить цену →	AC DJ C Waste toner up spring
43	MSLI-0110FCZZ запросить цену →	AA DD C Slider,Waste toner holder
44	LX-BZ0140FCZZ запросить цену →	AB DD C Screw
48	PMLT-0883FCZ1 запросить цену →	AU EZ N C Base plate worm
54	PMLT-0880FCZZ запросить цену →	AE DD C Fan cushion (SF-2530/SF-2540..Other countries)
56	PFILZ0242FCZZ запросить цену →	AW FG B Ozone filter
58	LX-BZ0502FCZZ запросить цену →	AA DD C Screw (4· 6)
59	GDAI-0156FCZ1 запросить цену →	BF GT C Base plate
60	XBPSD40P06KS0 запросить цену →	AA DD C Screw (4· 6KS)(200V series) (SF-2540)
61	RTRNZ0518FCZZ запросить цену →	BN LE B Transformer (200V series) (SF-2540)
62	PSHEZ4075FCZZ запросить цену →	AD DJ C Right frame sheet
63	PSHEP4089FCZZ запросить цену →	AH DX C DH terminal protect sheet
64	DHAI-2585FCZZ запросить цену →	AH DX C POD interface harness
65	PSPAZ0692FCZZ запросить цену →	AE DJ C Fusing lever spacer
66	LPLTM5650FCZ1 запросить цену →	AE DJ N C Reversal protection plate
67	XHBSD40P06000 запросить цену →	AA DD C Screw (4· 6)
10		Rear frame)
1	DHAI-2533FCZZ запросить цену →	AW FG C Operation main harness (SF-2540)
2	DHAI-2524FCZZ запросить цену →	BN HZ C Optical main harness
3	DHAI-3041FCZZ запросить цену →	BT NE N C Lower unit main harness (Except Japan)
4	CPWBN1374FC51 запросить цену →	CB TZ N E Main PWB (SF-2540)
5	XBPSD40P06K00 запросить цену →	AA DD C Screw (4· 6K)
6	LPLTM4913FCZZ запросить цену →	AP EQ C Main PWB fixing plate
7	XHBSE40P10000 запросить цену →	AA DD C Screw (4· 10)
8	CPLTM4988FC01 запросить цену →	AH DX C Drive joint plate (SF-2540)
9	CFRM-0878FC31 запросить цену →	BD GN E Paper feed speed change unit (SF-2540)
10	LPINS0155FCZZ запросить цену →	AA DD C Pin (f 3-10)
11	NPLYZ0303FCZZ запросить цену →	AD DJ C Pulley 26P
10		Rear frame
12	NBLTH0263FCZZ запросить цену →	AM EG B Drive belt (SF-2540)
13	LPFTF0082FCZZ запросить цену →	AC DJ C Flange 26P
14	XRESP70-08000 запросить цену →	AA DD C E type ring
15	DUNTM6787FC60 запросить цену →	BR LX E Main drive unit
16	DUNTM6785FCZZ запросить цену →	BE GN E Lift up unit (Except..USA,CANADA,Europe,U,Kingdom
17	DUNTM6785FCZZ запросить цену →	BE GN E Lift up unit
18	XBBSD40P10000 запросить цену →	AA DD C Screw (4· 10)
19	XBBSD40P30000 запросить цену →	AA DD C Screw (4· 30)
20	LHLDW1301FCZZ запросить цену →	AD DJ C Clamp (FLC20S)
21	RTRNZ0545FCZZ запросить цену →	BV RB N B High voltage transformer (SF-2540)
22	PFILZ0241FCZZ запросить цену →	AZ FQ B Ozone filter
23	XEPSD40P35000 запросить цену →	AA DD C Screw (4· 35)
24	PDUC-0106FCZZ запросить цену →	AL EB C Suction duct upper
25	XEPSD40P10000 запросить цену →	AA DD C Screw (4· 10)
26	RMOTE0630FCZZ запросить цену →	AW FX B Main motor (cooling)
27	PDUC-0107FCZZ запросить цену →	AH DX C Suction duct lower
28	LX-BZ0414FCZZ запросить цену →	AB DD C Screw
29	LHLDW1118FCZZ запросить цену →	AA DD C Wire holder (X-6-4)
30	DHAI-2071FCZZ запросить цену →	AH DX C PPD1.2 interface harness
31	VHPGP1A22LC-1 запросить цену →	AK EB B Photo sensor (GP1A22LC)(MHPD)
32		VHPGP3A38//-1 AH DX B Photo transistor (GP3A38)
33	DHAI-2516FCZZ запросить цену →	AP EQ C PSD interface harness
35	LFRM-0736FCZ6 запросить цену →	BE GN N C Rear frame S
36	RMOTP0780FCZZ запросить цену →	BT NE B Main motor (SF-2540)
37	LPLTM4029FCZZ запросить цену →	AG DS C Solenoid fixing plate
38	XBPSD30P06KS0 запросить цену →	AA DD C Screw (3· 6KS)
39	DHAI-2072FCZZ запросить цену →	AE DS C Cassette switch L interface harness
40	QSW-M0372FCZZ запросить цену →	AH DX B Door switch (200V series)
41	RPLU-0310FCZZ запросить цену →	AR EQ B R solenoid
42	MLEVP0582FCZZ запросить цену →	AC DJ C Solenoid lever
43	MSPRT2008FCZZ запросить цену →	AA DD C Lever spring
44	XEPSD30P08X00 запросить цену →	AA DD C Screw (3· 8X)
46	XHPSF40P05000 запросить цену →	AA DD C Screw (4· 5)
48	LX-BZ0056FCZ1 запросить цену →	AB DD C Screw
49	MSPRT0925FCZZ запросить цену →	AB DD C PF jum release spring
51	QFSHB0023FCZZ запросить цену →	AK EB C Fuse holder (Japan only)
52	QSW-W9030QSZZ запросить цену →	AV FG B Heater switch (LLA15L2)(Japan only)
53	PSHEP4129FCZZ запросить цену →	AK DX C Suction upper guide sheet
55	LX-BZ0676FCZZ запросить цену →	AA DD C Screw (4· 10)(Blue)
58	XBSSD30P06000 запросить цену →	AA DD C Screw (3· 6)
60	LX-BZ0502FCZZ запросить цену →	AA DD C Screw (4· 6)
61	NPLYZ0259FCZZ запросить цену →	AC DD C Tension pulley 19 (SF-2540)
62	LHLDW1223FCZZ запросить цену →	AA DJ C Wire lock holder
63	QCNCW0856FCZZ запросить цену →	AD DJ C Connector
64	QCNCM0858FCZZ запросить цену →	AE DS C Connector
65	QCNCM0859FCZZ запросить цену →	AF DS C Connector
66	QCNCM0355FCZZ запросить цену →	AC DJ C Connector (SF-2540)
67	PSHEZ4075FCZZ запросить цену →	AD DJ C Right frame sheet
68	PSHEP4093FCZZ запросить цену →	AD DJ C Delivery guide sheet
69	TLABZ3899FCZZ запросить цену →	AG DX C H,Ver fuse label (Japan only)
70	PDUC-0121FCZZ запросить цену →	AM EG B DV fan duct (SF-2540)
71	RMOTE0700FCZZ ✓ в наличии	AX FX B Fan motor (SF-2540)
72	XEPSD40P35000 запросить цену →	AA DD C Screw (4· 35) (SF-2540)
73	PSPAZ0693FCZZ запросить цену →	AE DS C Delivery guide spacer
74	CPWBF1208FC51 запросить цену →	AQ EQ E DH Relay PWB
75	LSUPP0086FCZZ запросить цену →	AB DJ C PWB supporter (LCBS-06)
76	LBNDJ0013FCZ1 запросить цену →	AA DJ C Wire band
77	XHBSE40P06000 запросить цену →	AA DD C Screw (4· 6)
78	RCORF6661RCZZ запросить цену →	AK EB C Ferrite core (200V series)
79	LBNDJ0013FCZ1 запросить цену →	AA DJ C Wire band (Taiwan only)
80	RCORF6648RCZZ запросить цену →	AL EQ C Ferrite core (Taiwan only)

5. Rear

№	Артикул	Описание
11		Copy lamp unit
1	LPLTM4124FCZZ запросить цену →	AC DJ C Control plate
2	PREFL0160FCZ1 запросить цену →	AV FG C Main reflector
4	MSPRP1976FCZZ запросить цену →	AD DJ C Lamp spring F
6	LPLTM4123FCZZ запросить цену →	AB DD C Terminal plate
7	LPLTP4956FCZZ запросить цену →	AQ EQ C Side plate F
8	PCUSU0203FCZZ запросить цену →	AE DS C Cushion
9	CSLI-0103FC31 запросить цену →	AF DS C Slider (4pcs/set)
10	MSPRP2101FCZZ запросить цену →	AC DJ C Mirror spring
11	PMIR-0076FCZZ запросить цену →	AP EQ B 1st mirror
12	CDAIU0459FC01 запросить цену →	AP EQ C Base plate
13	LBNDJ0013FCZZ запросить цену →	AA DD C Wire fixing band
14	DHAI-2067FCZZ запросить цену →	AV FQ C Optical harness
15	LPLTP4122FCZZ запросить цену →	AN EG C Side plate R
16	MSPRP1977FCZZ запросить цену →	AG DS C Lamp spring R
17	LFIX-0445FCZZ запросить цену →	AD DJ C Harness fixing plate
18	DHAI-2678FCZZ запросить цену →	AY FQ C CL lead harness (200V series)
19	XHBSD30P06000 запросить цену →	AA DD C Screw (3· 6)
20	XEBSF30P08000 запросить цену →	AA DD C Screw (3· 8)
21	XEBSF30P06000 запросить цену →	AA DD C Screw (3· 6)
22	PSHEZ2401FCZZ запросить цену →	AH DX C Sheet
23	LX-BZ0688FCZZ запросить цену →	AB DD C Screw
24	PCLR-0149FCZZ запросить цену →	AF DS C Coller
25	PTPE-0222FCZZ запросить цену →	AD DJ C Tape B
26	PTPE-0221FCZZ запросить цену →	AC DJ C Tape A
27	XHBSD30P06K00 запросить цену →	AB DD C Screw (3· 6)
28	PREFL0157FCZZ запросить цену →	AL EB C Sub reflector
901	CREFL0160FC32 запросить цену →	BQ LX E Copy lamp unit (200V series)
11		Copy lamp unit
12		Mirror holder unit
1	XRESP70-08000 запросить цену →	AA DD C E type ring
2	NPLYZ0167FCZZ запросить цену →	AF DS C Pulley
3	XEPSD40P06000 запросить цену →	AA DD C Screw (4· 6)
4	CSLI-0103FC31 запросить цену →	AF DS C Slider (4pcs/set)
5	PCUSS0201FCZZ запросить цену →	AA DD C MB-B cushion
6	PMIR-0139FCZZ запросить цену →	AU EZ B 2nd mirror
7	PMIR-0140FCZZ запросить цену →	AZ FQ B 3nd mirror
8	PSHEZ3184FCZZ запросить цену →	AD DJ C 2.3 Mirror holder sheet
9	LFIX-0438FCZZ запросить цену →	AD DJ C Mirror fixing plate F
10	LFIX-0439FCZZ запросить цену →	AC DD C Mirror fixing plate R
11	LFIX-0284FCZZ запросить цену →	AC DD C 4th 5th mirror holder F
21	LX-BZ0725FCZZ запросить цену →	AB DD C Screw
22	PCLR-0407FCZZ запросить цену →	AD DJ C Collar
24	PMIR-0136FCZZ запросить цену →	AV FG B 4th,5th mirror
26	LX-WZ0413FCZZ запросить цену →	AA DD C Washer
27	XWHSD40-08100 запросить цену →	AA DD C Washer
28	XNESD40-32000 запросить цену →	AA DD C Nut
29	LFIX-0284FCZZ запросить цену →	AC DD C 4th 5th mirror holder F
30	LHLDZ1295FCZZ запросить цену →	AR EQ C 4th 5th mirror holder
31	LHLDZ1087FCZZ запросить цену →	AH DX C 4th 5th drive holder
32	NSFTZ1762FCZZ запросить цену →	AF DS C 4th 5th drive shaft
33	XBPSD40P06000 запросить цену →	AA DD C Screw (4· 6)
34	XEPSD30P05000 запросить цену →	AA DD C Screw (3· 5)
35	MSPRT0842FCZZ запросить цену →	AC DD C Cassette guide spring
36	PSHEZ3133FCZZ запросить цену →	AB DD C 4th 5th shield sheet F
37	PSHEZ4033FCZZ запросить цену →	AD DJ C 4th 5th shield sheet R
38	RMOTP0697FCZZ запросить цену →	AV FQ B Mirror base motor
39	LX-BZ0335FCZZ запросить цену →	AA DD C Screw (4· 6)(Red)
40	LPLTM4051FCZZ запросить цену →	AB DD C 4th,5th drive adjusting plate
41	LPLTP4024FCZZ запросить цену →	AN EQ C 4th 5th motor fixing plate
42	DHAI-2039FCZZ запросить цену →	AU FQ C Optical harness
43	CPWBF0941FC31 запросить цену →	AS FG E AE sensor PWB
44	NPLYZ0262FCZZ запросить цену →	AF DS C Lens drive pullry
45	MSPRC1289FCZZ запросить цену →	AA DD C Drive wire spring
46	PWIR-0146FCZZ запросить цену →	AK EB C Mirror drive wire
47	NPLYZ0263FCZZ запросить цену →	AB DD C S idle pulley
48	VHPGP1A71A1-1 запросить цену →	AG DX B Photo transistor (GP1A71A1)
49	NBRGC0455FCZZ запросить цену →	AC DD B 4th 5th drive hold bearing(large)
50	NBRGC0456FCZZ запросить цену →	AB DD B 4th 5th drive hold bearing(small)
51	LX-WZ0213FCZZ запросить цену →	AA DD C Washer
53	XEPSD30P08000 запросить цену →	AA DD C Screw (3· 8)
54	LX-BZ0618FCZZ запросить цену →	AA DD C Screw (4· 4)
55	LPLTM5019FCZZ запросить цену →	AF DS C 4th 5th reinforce plate A
501	CHLDZ1099FC34 запросить цену →	BL HL E 2nd,3rd mirror holder unit
12		Mirror holder unit

Каталог очень большой (2268 позиций). Показаны первые 5 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
