Sharp SF-2020PG — каталог запчастей со схемами

Содержание

• 1. :Change
• 2. :Change
• 3. :Change
• 4. :Change
• 5. :Change
• 6. :Change
• 7. :Change
• 8. :Change
• 9. :Change
• 10. :Change
• 11. :Change
• 12. :Change
• 13. :Change
• 14. :Change
• 15. :Change
• 16. :Change
• 17. :Change
• 18. :Change
• 19. :Change
• 20. :Change
• 21. :Change
• 22. :Change
• 23. :Change
• 24. :Change
• 25. :Change
• 26. :Change
• 27. :Change
• 28. :Change
• 29. :Change
• 30. :Change
• 31. :Change
• 32. :Change
• 33. :Change
• 34. :Change
• 35. :Change
• 36. :Change
• 37. :Change
• 38. :Change
• 39. :Change

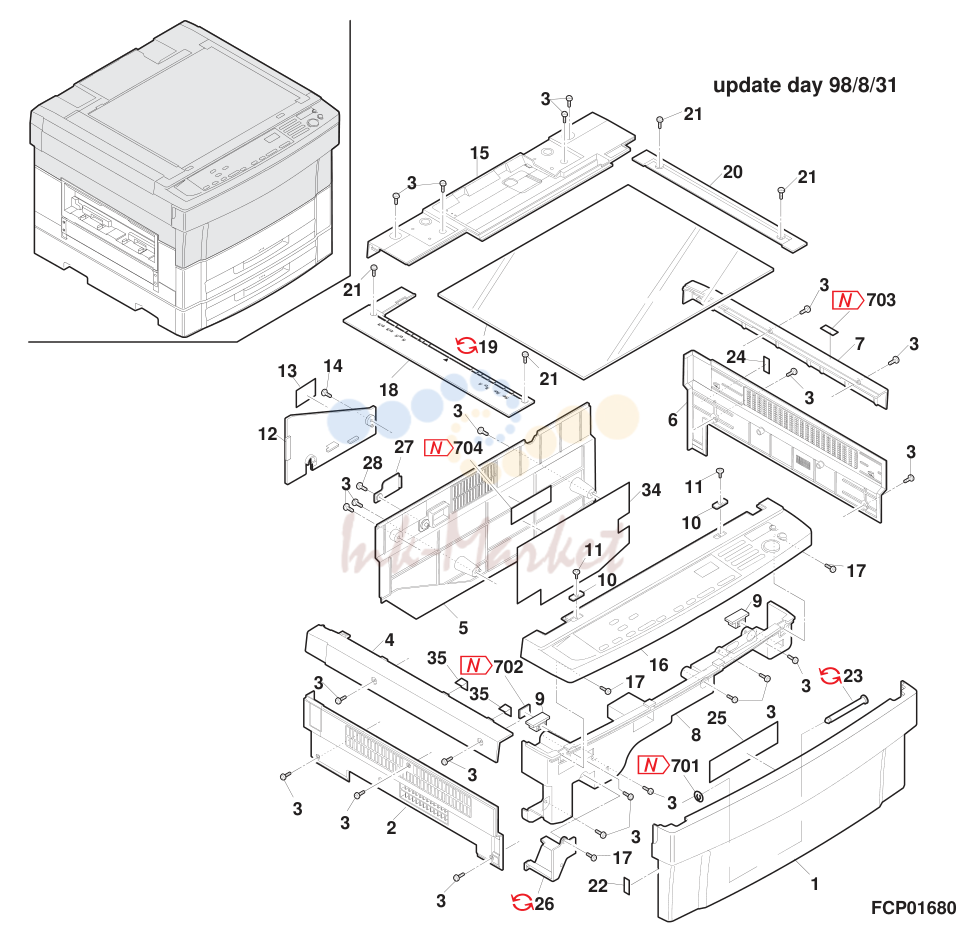

1. :Change

№	Артикул	Альт. артикул	Описание
1			Exteriors
1	CCAB-0876FC33 запросить цену →		BB N E Front exterior unit B (SF-2120/H)
2	GCAB-0875FCZZ запросить цену →		AX N D Left exterior (SF-2120/H)
3	XHBSE40P10000 запросить цену →		AA C Screw (4· 10)
4	GCAB-0747FCZZ запросить цену →		AN D Upper exterior left
5	GCAB-0820FCZZ запросить цену →		AZ D Rear exterior
6	GCAB-0818FCZZ запросить цену →		AY D Right exterior (SF-2020/SF-2120)
7	GCAB-0746FCZZ запросить цену →		AN D Upper exterior right
8	PCOVP1271FCZZ запросить цену →		AZ C Front frame cover
9	PMAGT0015FCZZ запросить цену →		AD B Magnet catch (10P)
10	LPLTM2573FCZ1 запросить цену →		AD C ADF MG plate B8
11	XBSSE30P10000 запросить цену →		AA C Screw (3· 10)
12	PCOVP1273FCZZ запросить цену →		AM C AC cover
13	TCAUA0766FCZZ запросить цену →		AB C Service caution label (U.Kingdom only)
14	XHBSE40P08000 запросить цену →		AA C Screw (4· 8)
15	GCAB-0748FCZ3 запросить цену →		AU D Upper exterior rear
16	CPNLC0236FC03 запросить цену →		AZ N D Operation panel (Inch series)
17	XEBSD40P10000 запросить цену →		AA C Screw (4· 10)
18	CGIDM1338FC11 запросить цену →		AQ C OR guide L (Inch series)
19	PGLSP0074FCZ3 запросить цену →		1 AZ B TEBLR GLASS SP2144 97/05/01
20	PGIDM1337FCZZ запросить цену →		AK C OR guide R
21	XBTSE40P04000 запросить цену →		AA C Screw (4· 4)
22	TLABZ2811FCZZ запросить цену →		AB C Power supply mark label (Japan only)
23	NSFTZ2499FCZZ запросить цену →		1 AD C FRONT CABINET FULCURM SHAFT SP2240 97/12/01
24	TLABH3709FCZZ запросить цену →		AC C W (S a F r - m 20 h 2 e 0 a H t / e S r F s - w 2 1 la 2 b 0 e H l ..Japan only)
25	TLABH4052FCZZ запросить цену →		AH N C Maintenance label (SF-2120/H..Japan)
26	PCOVP1272FCZ1 запросить цену →		1 AH C FRONT CONNECTOR COVER SP2315 98/01/01
27	PCOVP1327FCZZ запросить цену →		AF C Rear connector cover
28	XEBSE30P10000 запросить цену →		AA C Screw (3· 12)
34	PSHEZ4020FCZZ запросить цену →		AQ C Damper sheet
35	PTPE-0226FCZZ запросить цену →		AC C Hook tape
36	PSPAZ1393FCZZ запросить цену →		AC N C MG Catch spacer (SF-2020/H)
701	PRNGP0040FCZZ запросить цену →		1 AA N GRIP RING SP2240 97/12/01
702	PSPAZ1393FCZZ запросить цену →		AF N MG CATCH SPACER(FROM 1ST LOT) SP2247

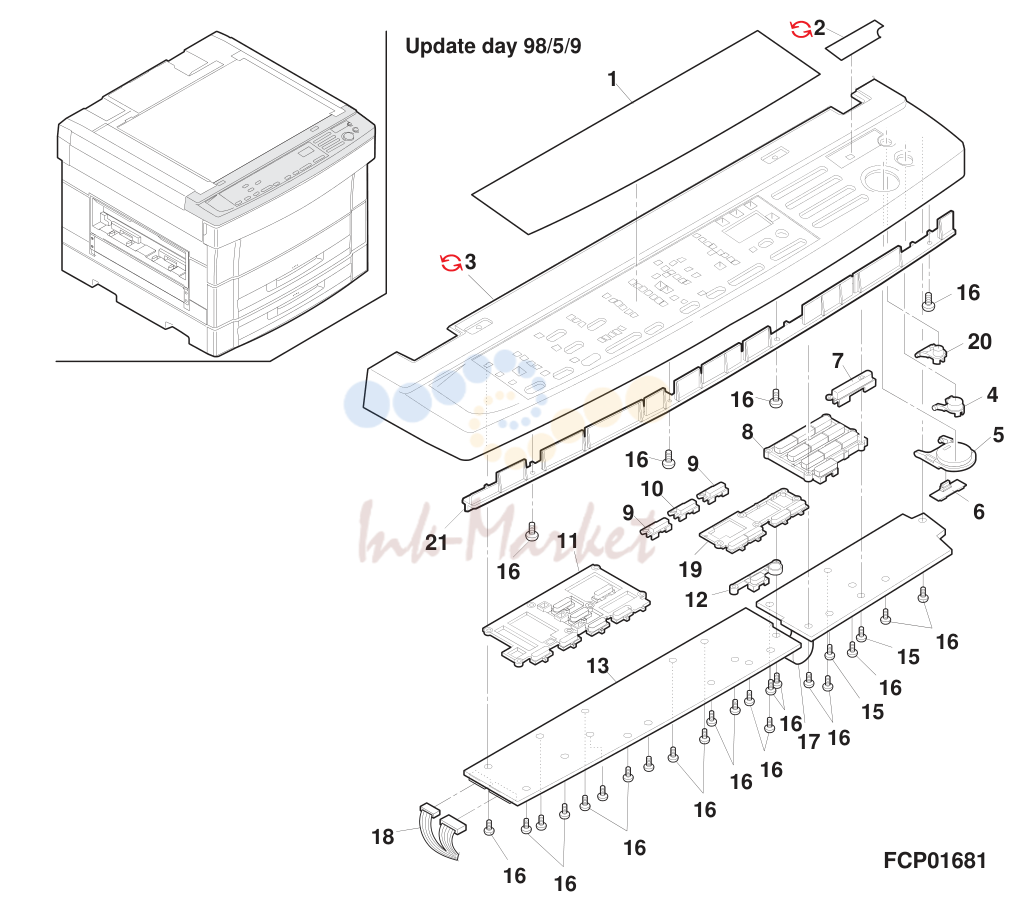

2. :Change

№	Артикул	Альт. артикул	Описание
2			Operation panel section
1	HINDP0666FCZZ запросить цену →		AY N D Key sheet A (SF-2020 AB series..Russia)
3	CPNLC0236FC01 запросить цену →		AZ N D Operation panel (Japan only)
4	CBTN-0199FC01 запросить цену →		AL C Clear all key
5	CBTN-0197FC02 запросить цену →		AG N C Start key
6	PFILZ0217FCZZ запросить цену →		AF B LED filter
7	CBTN-0198FC01 запросить цену →		AL C Clear key
8	CBTN-0196FC01 запросить цену →		AR C Ten key
9	JBTN-0201FCZZ запросить цену →		AE C Cassette key
10	CBTN-0201FC01 запросить цену →		AK C Cassette key
11	CBTN-0237FC01 запросить цену →		AM C Operation Key B (SF-2120/H)
12	CBTN-0200FC01 запросить цену →		AL C Zoom key
13	CPWBF1213FC52 запросить цену →		BP N E Operation PWB (SF-2120/H)
15	XEPSD20P08000 запросить цену →		AA C Screw (2· 8)
16	XEPSD30P08000 запросить цену →		AA C Screw (3· 8)
17	DHAI-2496FCZZ запросить цену →		AH C OP joint harness
18	DHAI-2404FCZZ запросить цену →		AY C Operation main harness (other countries)
19	CBTN-0236FC01 запросить цену →		AK N C Operation key A
20	JBTN-0238FCZZ запросить цену →		AD C Clear Key
21	PCOVP1398FCZZ запросить цену →		AN C Operation rear cover
701	RCORF0026FCZZ запросить цену →		6 AL N FERITE CORE(GERMANY,AUSTRALIA,U.K) SP2117 96/11/01

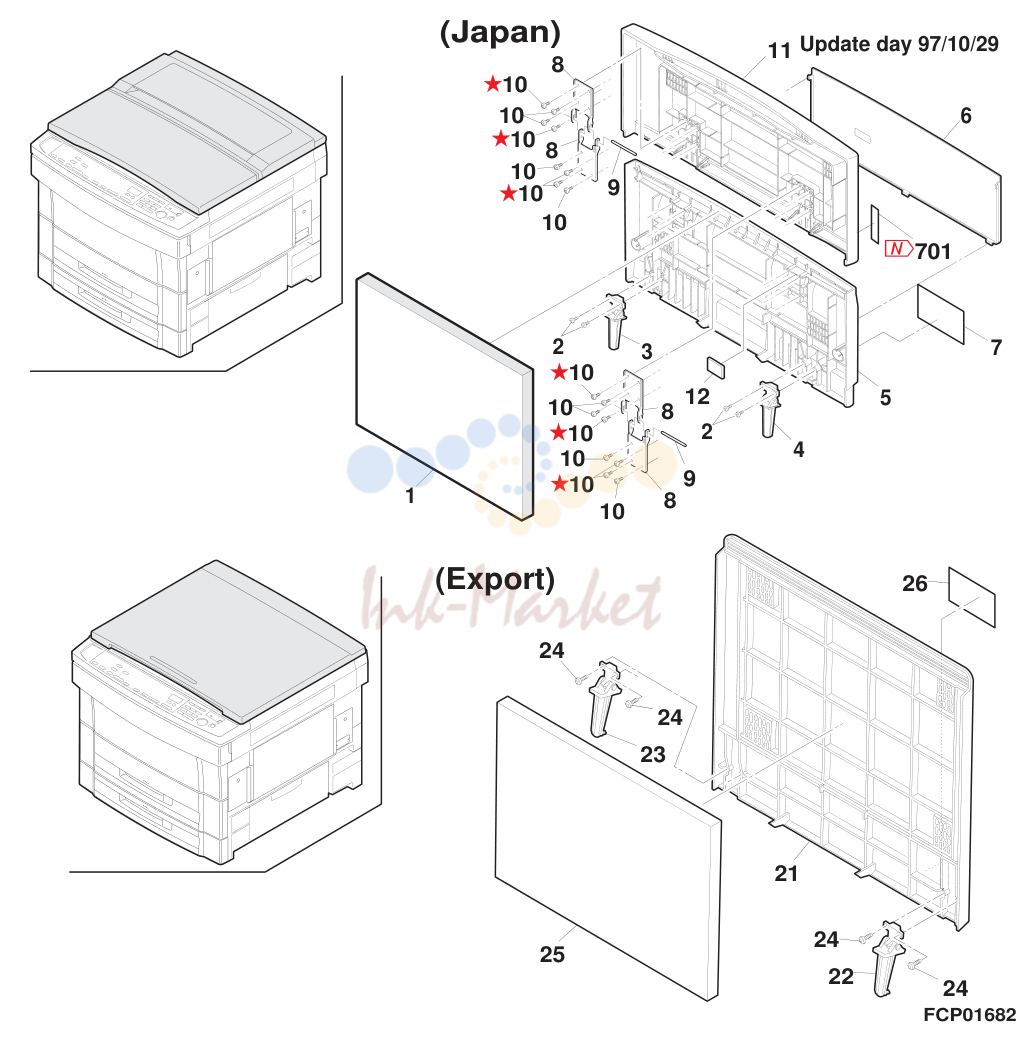

3. :Change

№	Артикул	Альт. артикул	Описание
3			Original cover
1	PSHEZ2714FCZZ запросить цену →		AT D OC sheet (Japan only)
2	XJBSD40P12000 запросить цену →		AA C Screw (4· 12)(Japan only)
3	MHNG-0172FCZ1 запросить цену →		AQ N C OC hinge L (Japan only)
4	MHNG-0173FCZ1 запросить цену →		AQ N C OC hinge R (Japan only)
5	GCOVH0212FCZZ запросить цену →		AX N D Original cover R (Japan only)
6	PSTK-0015FCZZ запросить цену →		AQ C OR stocker (Japan only)
7	TLABH3701FCZZ запросить цену →		AG C Condition label (Japan only)
8	MHNG-0170FCZ1 запросить цену →		AE C OC cover hinge (Japan only)
9	LPINS0280FCZZ запросить цену →		AD C OC cover hinge pin (Japan only)
10	XEBSD40P08000 запросить цену →		AA C Screw (4· 8)(Japan only)
11	GCOVH0211FCZZ запросить цену →		AW D Original cover F (Japan only)
12	PCUSF0336FCZZ запросить цену →		AH C OC Support cushion (Japan only)
21	GCOVH0194FCZ2 запросить цену →		BB D Original cover (Export)
22	MHNG-0096FCZZ запросить цену →		AL C OC hinge R (Export)
23	MHNG-0086FCZZ запросить цену →		AL C OC hinge L (Export)
24	XJBSD40P12000 запросить цену →		AA C Screw (4· 12)(Export)
25	PSHEZ2715FCZZ запросить цену →		AU D OC sheet (Export)
26	TLABH3704FCZZ запросить цену →		AG C Condition label (Germany only)
701	TLABH4084FCZZ запросить цену →		1 AE N THE CLOSING LABEL OF THE MACHINE(4 LANGUAGES) SP2112 97/04/01

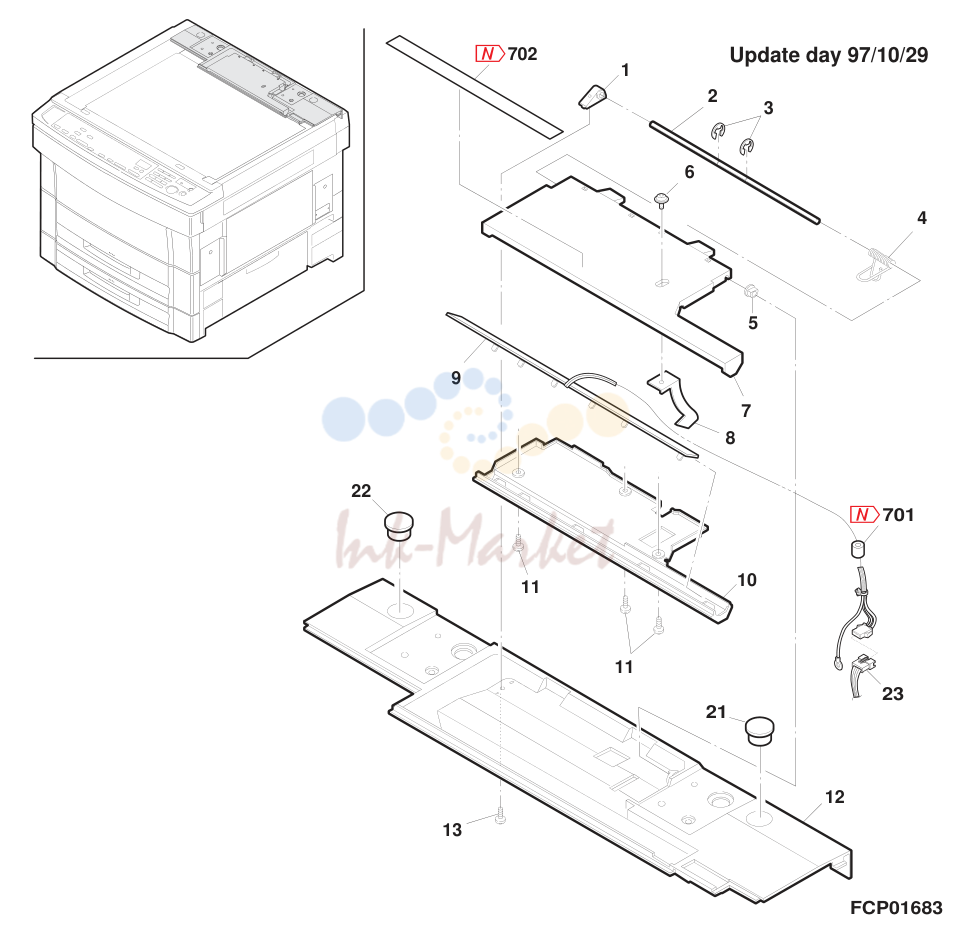

4. :Change

№	Артикул	Альт. артикул	Описание
4			Rear exterior upper
1	LHLDZ1085FCZZ запросить цену →		AD C Original detection fulcrum holder
2	NSFTZ1805FCZZ запросить цену →		AE C Original detection fulcrum shaft
3	XRESP30-04000 запросить цену →		AA C E type ring (3mm)
4	MSPRT1563FCZZ запросить цену →		AC C Original detection spring
5	LBSHZ1102CCZZ запросить цену →		AC C Bushing
6	XBPSD30P06KS0 запросить цену →		AA C Screw (3· 6KS)
7	MARMP0147FCZZ запросить цену →		AK C Original detection arm upper
8	PSLDH0178FCZZ запросить цену →		AD N C Original detection shield plate
9	CPWBF0934FC32 запросить цену →		AX E ORS emission PWB (other countries)
10	MARMP0148FCZZ запросить цену →		AH C Original detection arm lower
11	XEPSD30P05000 запросить цену →		AA C Screw (3· 5)
12	GCAB-0748FCZ3 запросить цену →		AU D Upper exterior rear
13	XEPSD30P06000 запросить цену →		AA C Screw (3· 6)
21	PCOVP0911FCZZ запросить цену →		AB C Upper exterior rear cover R (Export)
22	PCOVP0941FCZZ запросить цену →		AB C Upper exterior rear cover L (Export)
23	DHAI-2756FCZZ запросить цену →		AN C Original detection harness R (except Japan,Taiwan)
701	RCORF0026FCZZ запросить цену →		6 AL N FERRITE CORE(TAIWAN) S206 97/04/01
702	PSHEZ4439FCZZ запросить цену →		AN N ORIGINAL DOCUMENT SENSOR SHEET(FROM 1ST LOT,T/R:SP2247) SP2183

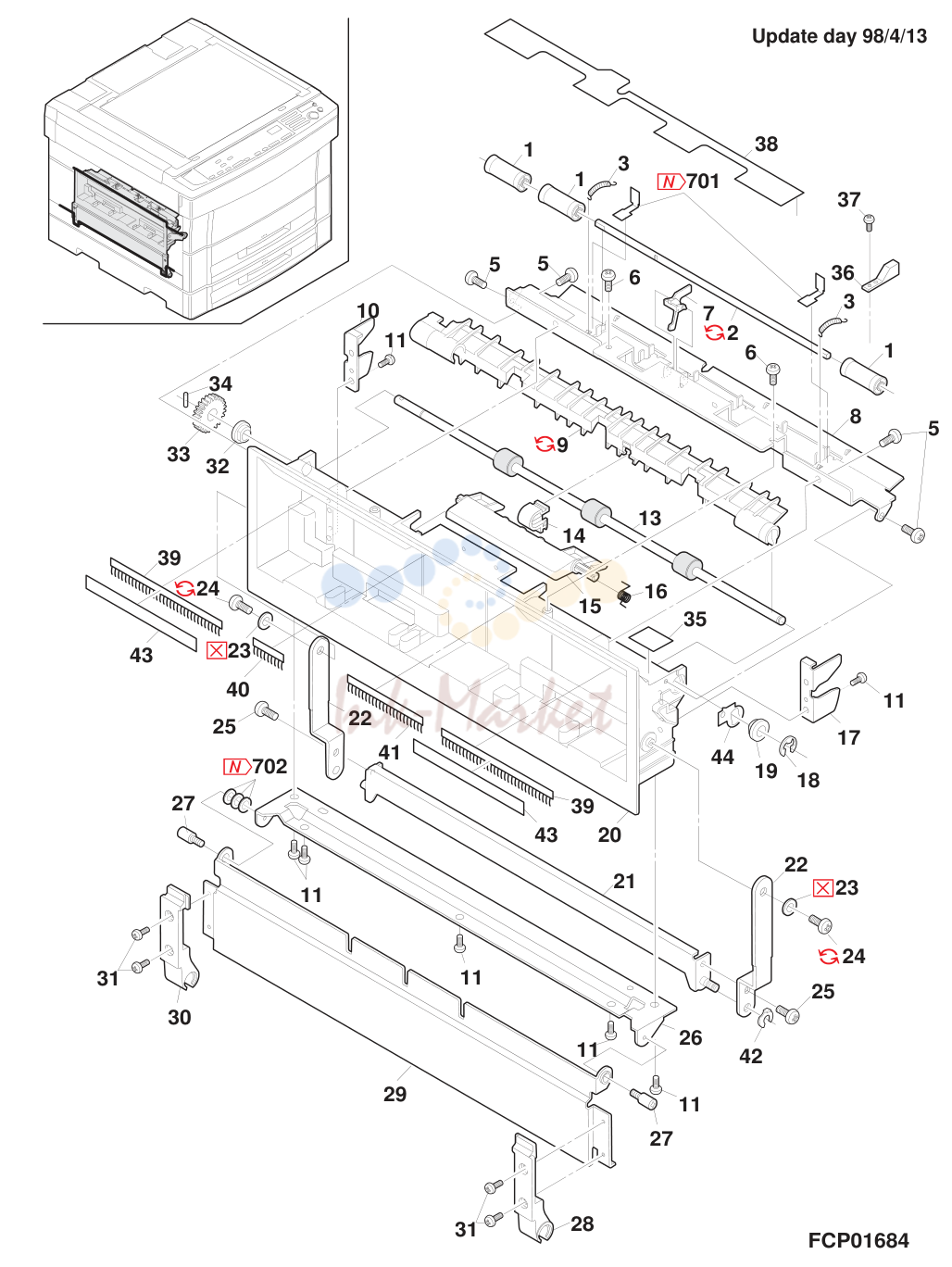

5. :Change

№	Артикул	Альт. артикул	Описание
5			Delivery cabinet.. SF-2120/H
1	NROLP0937FCZ1 запросить цену →		AC C Delivery roller upper B9J
2	NSFTZ2387FCZ1 запросить цену →		AM C DELIVERY ROLLER AXIS(FROM 1ST LOT) SP2247
3	MSPRT2550FCZZ запросить цену →		AC N C Derivery roller spring
5	XEPSD40P06000 запросить цену →		AA C Screw (4· 6)
6	LX-BZ0531FCZZ запросить цену →		AA C Screw
7	MLEVP0733FCZZ запросить цену →		AF N C Delivery Actuater
8	PGIDH1741FCZZ запросить цену →		AN N C Delivery paper guide upper
9	PGIDM1733FCZ1 запросить цену →		3 AN C TURN OVER GATE(SF2120) SP2188 97/07/01
10	PGIDH1743FCZZ запросить цену →		AE N C Open/Shut guide R
11	XEBSD40P08000 запросить цену →		AA C Screw (4· 8)
13	NROLR1176FCZZ запросить цену →		AR N C Delivery roller
14	PRNGP0095FCZZ запросить цену →		AD N C Gate support ring
15	JKNBP0133FCZZ запросить цену →		AR N C Turn over handle
16	MSPRC2519FCZZ запросить цену →		AD N C Handle spring
17	PGIDH1742FCZZ запросить цену →		AE N C Open/Shut guide F
18	XRESP50-06000 запросить цену →		AA C E type ring (5mm)
19	NBRGZ1043HCZZ запросить цену →		AD C Bearing (B-F5-13)
20	GCAB-0880FCZZ запросить цену →		AW N D Delivery Cabinet
21	CSTYM0224FC01 запросить цену →		AN N C Fulcrum plate stay
22	LPLTM5268FCZZ запросить цену →		AG N C Fulcrum palte
23	XWHSD30-05080 запросить цену →		C WASHER(M3)(FROM 1ST LOT) SP2247
24	XEPSD30P06000 запросить цену →		AA C SCREW(3*6)(FROM 1ST LOT) SP2247
25	XBBSD40P06000 запросить цену →		AA C Screw (4· 6)
26	LPLTM5269FCZZ запросить цену →		AL N C Delivery cabinet support plate
27	LX-BZ0495FCZZ запросить цену →		AC C Stopper screw
28	MARMP0231FCZZ запросить цену →		AE N C Delivery cabinet lower fulcrum arm F
29	GCAB-0884FCZZ запросить цену →		AR N D Derivery cabinet lower
30	MARMP0232FCZZ запросить цену →		AE N C Delivery cabinet lower fulcrum arm R
31	XHBSE30P06000 запросить цену →		AA C Screw (3· 6)
32	NBRGM1040HCZZ запросить цену →		AC C Platen bearing
33	NGERH0382FCZZ запросить цену →		AB C Gear (16T)
34	LPINS0133FCZZ запросить цену →		AA C Pin (f 2-10)
35	TCAUH1015FCZZ запросить цену →		AD C High temperature caution label
36	LDAIU0561FCZZ запросить цену →		AE N C Open/Shut adjustment base
37	XBBSD30P04000 запросить цену →		AA C Screw (3· 4)
38	PSHEP4327FCZZ запросить цену →		AG N C Delivery paper guide sheet
39	PBRSS0174FCZZ запросить цену →		AG N B Delivery discharge brush FR
40	PBRSS0173FCZZ запросить цену →		AF N B Delivery discharge brush CR
41	PBRSS0175FCZZ запросить цену →		AF N B Delivery discharge brush CF
42	LSTPP0279FCZZ запросить цену →		AB C Stopper
43	PSHEP4340FCZZ запросить цену →		AC N C Discharge brush cover sheet
701	PSHEP4467FCZZ запросить цену →		6 AD N PAPER DERIVERY BEARING SHAFT SHEET(SF2120) SP2115 96/12/01
702	LX-WZ5002BCZZ запросить цену →		AA N POLYSLIDER(FROM 1ST LOT) SP2247

6. :Change

№	Артикул	Альт. артикул	Описание
6			Delivery upper cabinet.. SF-2120/H
1	CPLTM5270FC01 запросить цену →		AW N C Delivery plate
2	XBPSD30P04KS0 запросить цену →		AA C Screw (3· 4KS)
3	XHBSE40P08000 запросить цену →		AA C Screw (4· 8)
4	XEBSD40P08000 запросить цену →		AA C Screw (4· 8)
5	MSPRC2551FCZ1 запросить цену →		AG C DELIVERY PLATE SPRING(SF2120,FROM 1ST LOT) SP2247
6	XBBSD30P04000 запросить цену →		AA C Screw (3· 4)
7	DHAI-2726FCZZ запросить цену →		AN N C Operation harness
8	VHPGP1A71A1-1 запросить цену →		AG B Photo sensor (GP1A71A1)
9	RPLU-0310FCZZ запросить цену →		AR B Delivery solenoid
10	XRESP70-08000 запросить цену →		6 AA C E RING(SF2120/Q’TY:6-5) SP2112 96/12/01
11	XXHSP30L04000 запросить цену →		AB C Screw (3· 4)
12	LPLTM5272FCZZ запросить цену →		AE N C Roller fixing plate
13	NBRGY0434FCZZ запросить цену →		AN C Bearing
14	LX-BZ0508FCZZ запросить цену →		AC C Stopper screw
15	XNESD30-18000 запросить цену →		AA C Nut
16	XXXSP30L08000 запросить цену →		AB C Screw (3· 8)
17	XEBSD30P16000 запросить цену →		AA C Screw (3· 16)
18	QSW-M0372FCZZ запросить цену →		AH B Door switch (200V)
19	GCAB-0881FCZZ запросить цену →		AP N D Delivery cabinet upper
20	NROLR1168FCZZ запросить цену →		BA N C Delivery roller
21	XRESP40-05000 запросить цену →		AA C E type ring (E4)
22	NBRGC0294FCZZ запросить цену →		AD C Bearing (8-10L6)
23	LPLTM5289FCZZ запросить цену →		AD C Delivery turn over plate F (SF-2120/H)
24	NSFTZ2375FCZ1 запросить цену →		3 AS C REVERSION DRIVE SHAFT(SF2120) SP2112 96/12/01
25	PGIDM1740FCZZ запросить цену →		AP C Delivery guide FU Rear (SF-2120/H)
26	LPLTM5290FCZZ запросить цену →		AE C Delivery turn over plate R (SF-2120/H)
27	LPLTM5271FCZZ запросить цену →		AE N C Delivery roller fixing plate
28	MARMP0227FCZZ запросить цену →		AE N C Connection Arm
29	LSTPP0314FCZZ ✓ в наличии		AA C E3 stopper
30	MSPRT2520FCZ1 запросить цену →		AC C ARM RETURN SPRING(SF2120,FROM 1ST MASS LOT) SP2315
31	NGERH0457FCZZ запросить цену →		AC C DV drive gear R 22T
32	LPINS0075FCZZ запросить цену →		AB C Pin (3-10)
33	LX-BZ0494FCZZ запросить цену →		AB C OEM Stopper screw
34	CARMM0230FC01 запросить цену →		AG C Idle gear arm
35	NGERH0349FCZZ запросить цену →		AC C Gear 28T
36	MSPRT2548FCZZ запросить цену →		AC N C Idle gear arm spring
37	LPLTM5328FCZZ запросить цену →		AE N C Delivery plate fixing plate
38	LX-BZ0585FCZZ запросить цену →		AA C Screw
39	LX-WZ0208FCZZ запросить цену →		AA C Washer
41	DHAI-2762FCZZ запросить цену →		AN C Operation panel I/F harness
701	PSHEP4455FCZZ запросить цену →		6 AD N PAPER DELIVERY PLATE SPRING REINFORCEMENT SP2223 96/11/01
702	LX-BZ0807FCZZ запросить цену →		AC N FLAT HEAD SCREWS(4*8)(SF2120/FROM 1ST LOT) SP2247
901	CCAB-0881FC72 запросить цену →		BR N E D (N e o li . v 1 e ~ ry 2 2 c , a 2 b 4 i , n 2 e 7 t ~ u 4 p 0 p ) e ( r 1 00V series Export)

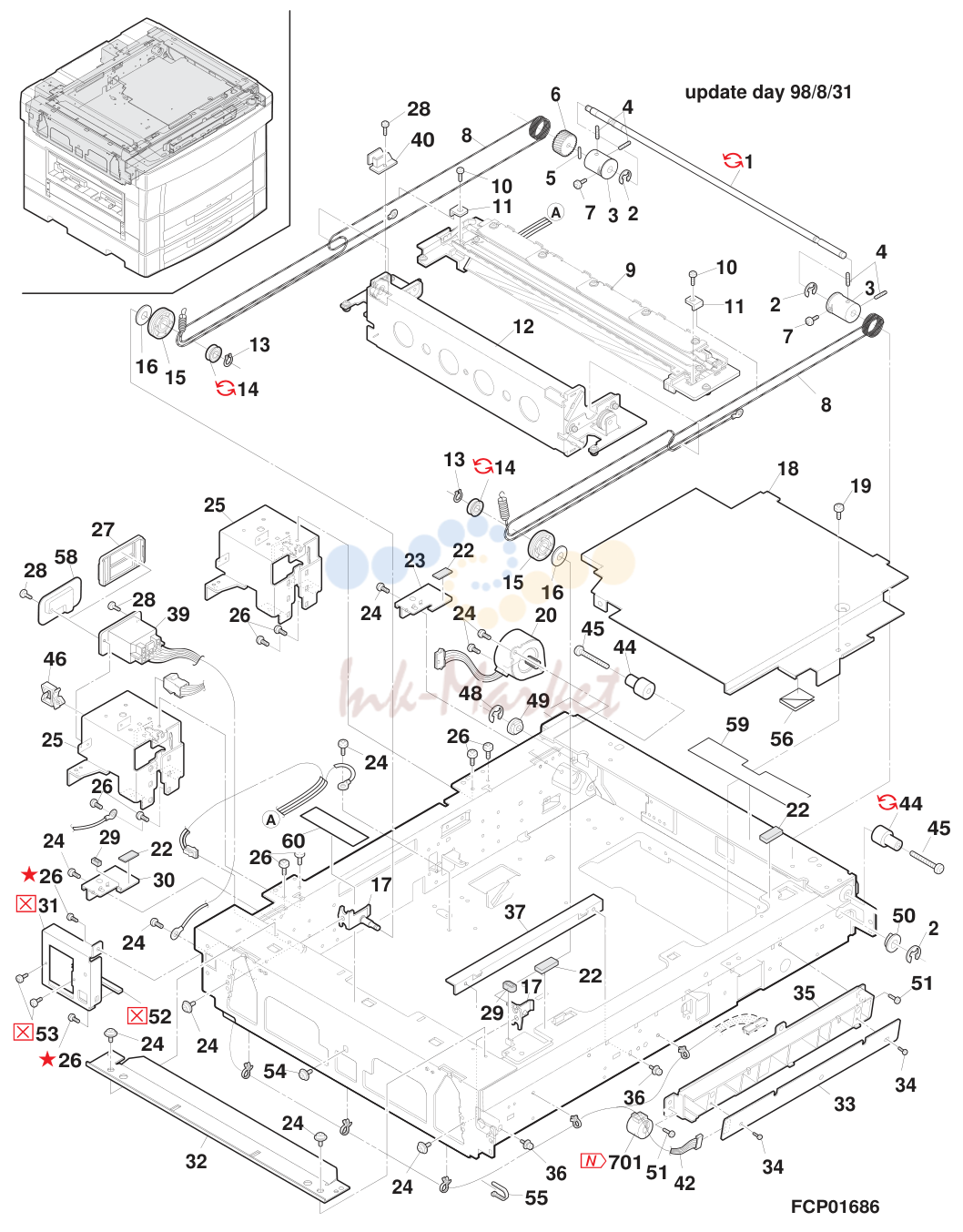

7. :Change

№	Артикул	Альт. артикул	Описание
7			Optical unit
1	NSFTZ2131FCZ1 запросить цену →		3 AS C WINDER DRIVE SHAFT SP2182 97/08/01
2	XRESP70-08000 запросить цену →		AA C E type ring (7mm)
3	NPLYZ0172FCZ1 запросить цену →		AL C Winder pulley
4	LX-BZ0032FCZZ запросить цену →		AB C Screw (4· 6)
5	LPINS0288FCZZ запросить цену →		AB C Pin (f 3-10.6)
6	NGERH1071FCZZ запросить цену →		AG C Winder drive gear
7	LX-BZ0324FCZZ запросить цену →		AA C Screw (3· 6)
8	PWIR-0173FCZZ запросить цену →		AS C MB wire
10	XBBSD40P10000 запросить цену →		AA C Screw (4· 10)
11	LPLTM4054FCZZ запросить цену →		AB C Wire fixing plate
12	CHLDZ1234FC31 запросить цену →		BH E 2nd,3rd mirror holder unit
13	PRNGP0025FCZZ запросить цену →		AA C G type ring (GTW-5)
14	NPLYZ0340FCZZ запросить цену →		1 AC C L PULLEY SP2187 97/08/01
15	NPLYZ0292FCZZ запросить цену →		AH C Pulley
16	LX-WZ0017FCZZ запросить цену →		AA C Washer (f 8-T0.5)
17	CPLTM4599FC01 запросить цену →		AE C Pulley fixing plate
18	PCOVP1276FCZZ запросить цену →		AR C Dark box cover upper
19	XBTSC40P04000 запросить цену →		AA C Screw (4· 4)
20	RMOTN0768FCZZ запросить цену →		AZ B Mirror motor
22	PGUMS0228FCZZ запросить цену →		AA C Table glass rubber
23	LPLTM4046FCZZ запросить цену →		AD C Glass holding plate R
24	XBPSD40P06K00 запросить цену →		AA C Screw (4· 6K)
25	LPLTM4766FCZZ запросить цену →		AN C OC fixing plate
26	XHPSD40P08000 запросить цену →		6 AA C SCREW(M4X8)(Q’TY:20-18) SP2204 97/08/01
27	PFTA-0110FCZZ запросить цену →		AF C Connector cover
28	XBBSD30P06000 запросить цену →		AA C Screw (3· 6)
29	PGUMS0147FCZZ запросить цену →		AA C Table glass rubber (small)
30	LPLTM4047FCZZ запросить цену →		AD C Glass holding plate L
31	LPLTM4963FCZZ запросить цену →		6 C COUNTER FIXING PLATE SP2204 97/08/01
32	CPLTM4532FC02 запросить цену →		AP N C Tip sheet fixing plate
33	CPWBF0935FC32 запросить цену →		AX N E ORS light reseiving PWB (other countries)
34	XEPSD40P06000 запросить цену →		AA C Screw (4· 6)
35	LHLDZ1233FCZZ запросить цену →		AL C Light receiving PWB holder
36	LX-BZ0335FCZZ запросить цену →		AA C Screw (4· 6)(Red)
37	LRALM0116FCZZ запросить цену →		AE C MB-B rail
39	DHAI-2400FCZZ запросить цену →		BE C Optical main harness (other countries)
40	PGIDM1539FCZZ запросить цену →		AC C CL guide
42	DHAI-2404FCZZ запросить цену →		AY C Operation main harness (other countries)
44	NSFTZ2133FCZ1 запросить цену →		1 AG C BALANCER SHAFT(Q’TY:2) SP2315 98/07/01
45	XBPSD40P30000 запросить цену →		AA C Screw (4· 30)
46	LHLDW1269FCZZ запросить цену →		AC C Wire holder (WWS-A-2-01)
48	XRESP50-06000 запросить цену →		AA C E type ring (5mm)
49	NBRGC0387FCZ1 запросить цену →		AC B Bearing
50	NBRGC0504FCZZ запросить цену →		AC C PF bearing (F8· 12· 5 16X)
51	XHBSD40P08000 запросить цену →		AA C Screw (4· 8)
52	LBSHC0323FCZZ запросить цену →		6 C EDGE PROTECTOR SP2204 97/08/01
53	XBSSD30P06000 запросить цену →		6 C SCREW(3X6) SP2204 97/08/01
54	XBPSD40P08KS0 запросить цену →		AA C Screw (4· 8KS)
55	LBNDJ0013FCZ1 запросить цену →		AA C Cable band
56	PSHEP3907FCZZ запросить цену →		AD C Dark box cover upper sheet
58	LPLTM5029FCZZ запросить цену →		AG C Connector protect plate (U,Kingdom)
59	TLABH3805FCZZ запросить цену →		AF C Electric shock Caution label
60	TCAUH1002FCZZ запросить цену →		AH C Copy lamp caution label (Canada)
701	RCORF0026FCZZ запросить цену →		6 AL N FERITE CORE(TAIWAN) S206 97/04/01

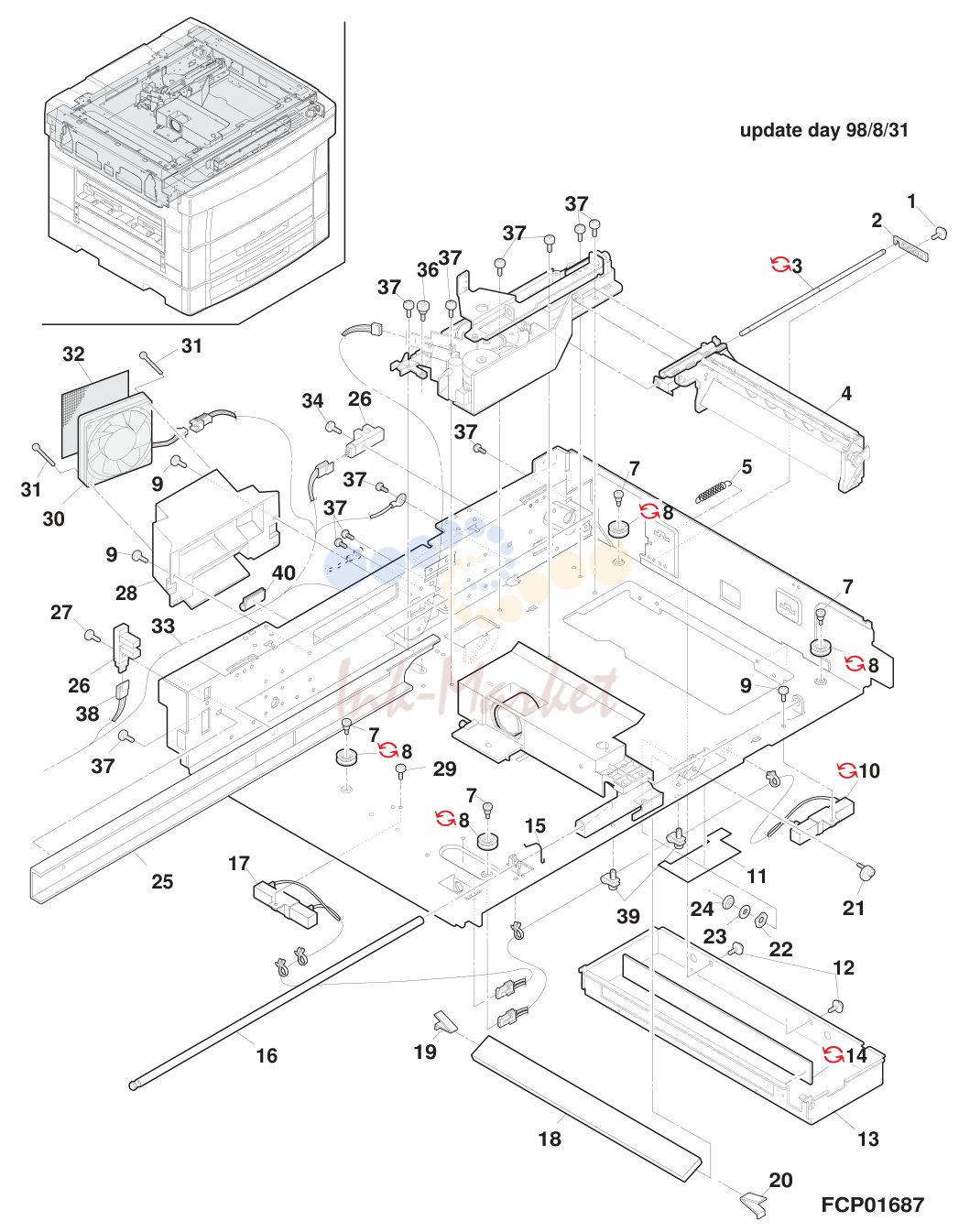

8. :Change

№	Артикул	Альт. артикул	Описание
8			Optical unit
1	LX-BZ0335FCZZ запросить цену →		AA C Screw (4· 6)(Red)
2	LPLTM4562FCZZ запросить цену →		AA C Lens drive shaft fixing plate
3	NSFTZ2132FCZ1 запросить цену →		1 AF C 4TH,5TH DRIVE SHAFT SP2315 98/07/01
4	CHLDZ1235FC31 запросить цену →		BF E 4th,5th mirror holder unit
5	MSPRT2285FCZZ запросить цену →		AC C 4th,5th drive spring
7	LX-BZ0753FCZZ запросить цену →		AC C Screw
8	NPLYZ0154FCZZ запросить цену →		AA C L pulley
9	XBPSD40P06K00 запросить цену →		AA C Screw (4· 6K)(Japan,Taiwan)
11	PSHEP3747FCZZ запросить цену →		AE C 6th mirror shield sheet
12	XBTSC40P04000 запросить цену →		AA C Screw (4· 4)
13	PCOVP1277FCZZ запросить цену →		AN C Dark box cover lower
14	PGLSP0072FCZ1 запросить цену →		1 AN B DUST-PROOF GLASS(EXCEPT JAPAN) SP2122 97/03/01
15	LFIX-0409FCZZ запросить цену →		AB C Lens shaft fixing plate
16	NSFTD1597FCZZ запросить цену →		AP C Lens drive shaft
18	PMIR-0127FCZZ запросить цену →		AT B 6th mirror
19	LFIX-0408FCZZ запросить цену →		AB C 6th mirror fixing plate
20	LFIX-0284FCZZ запросить цену →		AC C 4th, 5th mirror holder F
21	LX-BZ0637FCZZ запросить цену →		AC C Screw (Red)
22	LX-WZ0050FCZ1 запросить цену →		AA N C Washer (f 4)
23	LX-WZ0134FCZZ запросить цену →		AA C Washer
24	XNESF40-32000 запросить цену →		AA C Nut (f 4)
25	LRALM0119FCZZ запросить цену →		AK C MB rail R
26	VHPGP1A22LC-1 запросить цену →		AK B Photo sensor (GP1A22LC)(MHPD)
27	XBBSD40P10000 запросить цену →		AA C Screw (4· 10)
28	PDUC-0061FCZZ запросить цену →		AM C CFM duct
30	NFANP0043FCZZ запросить цену →		AZ B CFM
31	XEPSD40P30000 запросить цену →		AA C Screw (4· 30)
32	PFILD0186FCZZ запросить цену →		AF B Fan filter
33	DHAI-2400FCZZ запросить цену →		BE C Optical main harness (other countries)
34	XBBSD40P12000 запросить цену →		AA C Screw (4· 12)
36	LX-BZ0266FCZZ запросить цену →		AB C Screw
37	XHPSD40P08000 запросить цену →		AA C Screw (4· 8)
38	DHAI-2404FCZZ запросить цену →		AY C Operation main harness (other countries)
39	LHLDW1287FCZZ запросить цену →		AD C Clamp
40	LHLDW1240FCZZ запросить цену →		AC C Wire holder (Export)

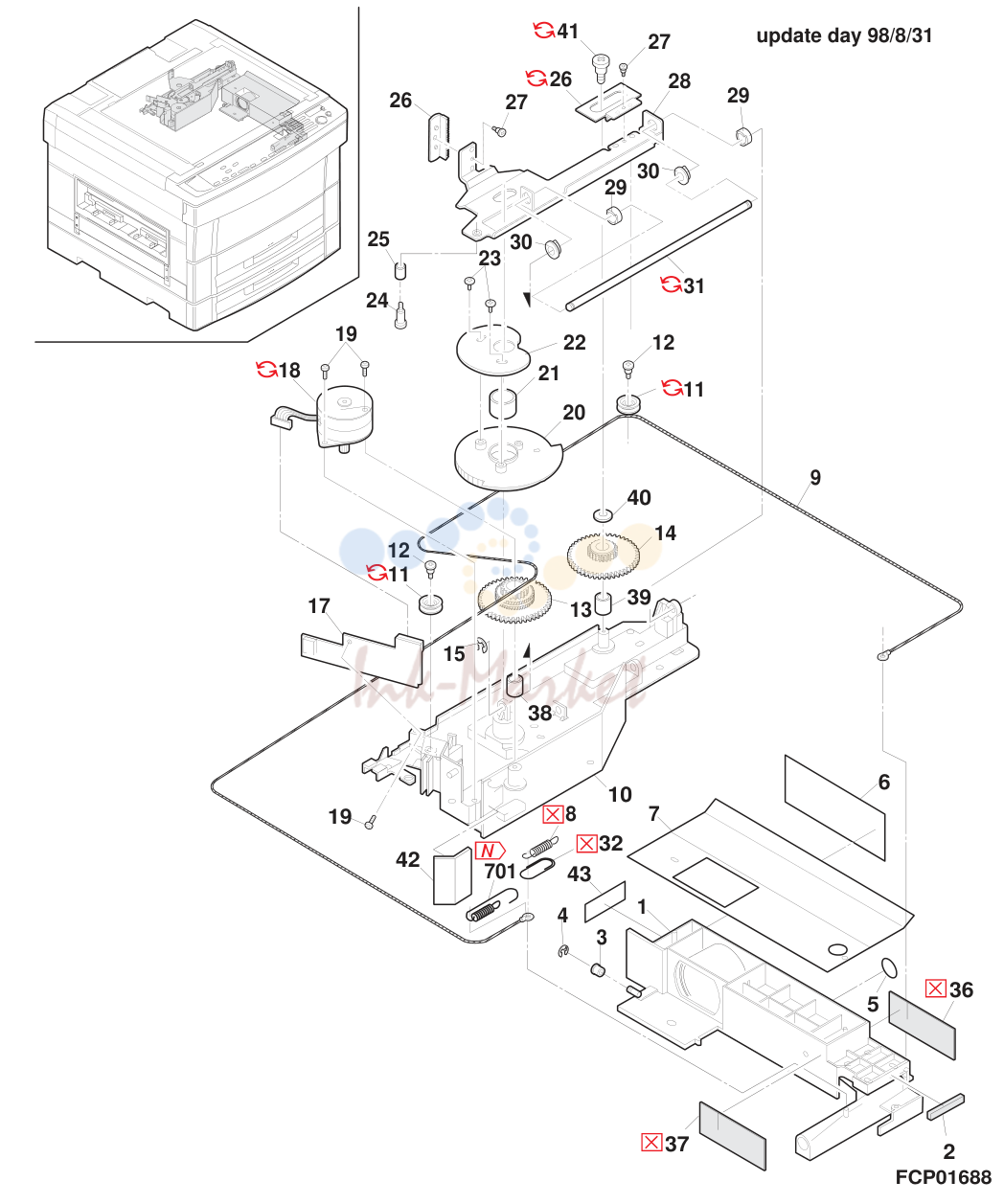

9. :Change

№	Артикул	Альт. артикул	Описание
9			Lens drive unit
1	PLNS-0043FCZ1 запросить цену →		BK C Lens
2	PSHEG2817FCZ1 запросить цену →		AC C Lens lock sheet
3	NBRGC2029SCZZ запросить цену →		AB B Bearing (F3· 6· 4.7· 1)
4	XRESP20-03000 запросить цену →		AA C E type ring (2mm)
5	PSHEP2335FCZZ запросить цену →		AA C Shield sheet
6	PSHEP2751FCZZ запросить цену →		AC C Lens shield sheet side
7	PSHEP4059FCZZ запросить цену →		AK C Lens upper sheet N
8	MSPRC1289FCZZ запросить цену →		5 C DRIVE WIRE SPRING SP2286 97/10/01
9	PWIR-0174FCZZ запросить цену →		AU C Lens wire
10	LDAIU0507FCZZ запросить цену →		AR C Zoom base
11	NPLYZ0154FCZZ запросить цену →		AA C L pulley
12	LX-BZ0753FCZZ запросить цену →		AC C Screw
13	NPLYZ0298FCZZ запросить цену →		AH C L drive pulley
14	NGERH1036FCZZ запросить цену →		AF C 4th,5th drive gear
15	XRESP30-04000 запросить цену →		AA C E type ring (3mm)
17	CPWBF1093FC31 запросить цену →		AV E Optical PWB
18	RMOTP0766FCZ1 запросить цену →		1 AX B LENS DRIVE MOTOR SP2235 97/12/01
19	XEPSD30P08000 запросить цену →		AA C Screw (3· 8)
20	NGERH1037FCZZ запросить цену →		AG C Cam drive gear
21	NBRGC0537FCZZ запросить цену →		AG C Bearing
22	MCAMM0093FCZZ запросить цену →		AF C Cam
23	LX-BZ0713FCZZ запросить цену →		AB C Screw (4· 6)
24	LX-BZ0786FCZZ запросить цену →		AC N C Screw
25	NBRGC0531FCZZ запросить цену →		AC C Bearing (B-S6-4)
26	NGERR1283FCZZ запросить цену →		4 AD C RACK GEAR N SP2232 97/10/01
27	XBPSD30P06000 запросить цену →		AA C Screw (3· 6)
28	LHLDZ1232FCZZ запросить цену →		AH C Collar holder
29	PCLR-0351FCZZ запросить цену →		AB C MB bearing collar M5
30	NBRGP0426FCZZ запросить цену →		AB C MB bearing M5
31	NSFTZ2134FCZ1 запросить цену →		1 AF C CALLAR HOLDER DRIVE SHAFT SP2315 98/07/01
32	PCLI-0007FCZZ запросить цену →		5 C LENS STOPPER SPRING SP2286 97/10/01
36	PSHEZ4390FCZZ запросить цену →		1 AC C LENS SHIELD(EXCEPT JAPAN) SP2124 97/03/01
37	PSHEZ4390FCZZ запросить цену →		1 AC C LENS SHIELD(EXCEPT JAPAN) SP2124 97/03/01
38	NBRGC0307FCZZ запросить цену →		AC C Bearing
39	NBRGC0401FCZZ запросить цену →		AC C Bearing
40	LX-WZ0424FCZZ запросить цену →		AC C Washer
41	LX-BZ0840FCZZ запросить цену →		4 AC C RACK FIXING SCREW SP2232 97/10/01
42	PSHEP4067FCZZ запросить цену →		AD C Zoom base sheet
43	PSHEP4058FCZZ запросить цену →		AC C Lens sheet R
701	MSPRC2704FCZZ запросить цену →		5 AD N DRIVE WIRE SPRING SP2286 97/10/01

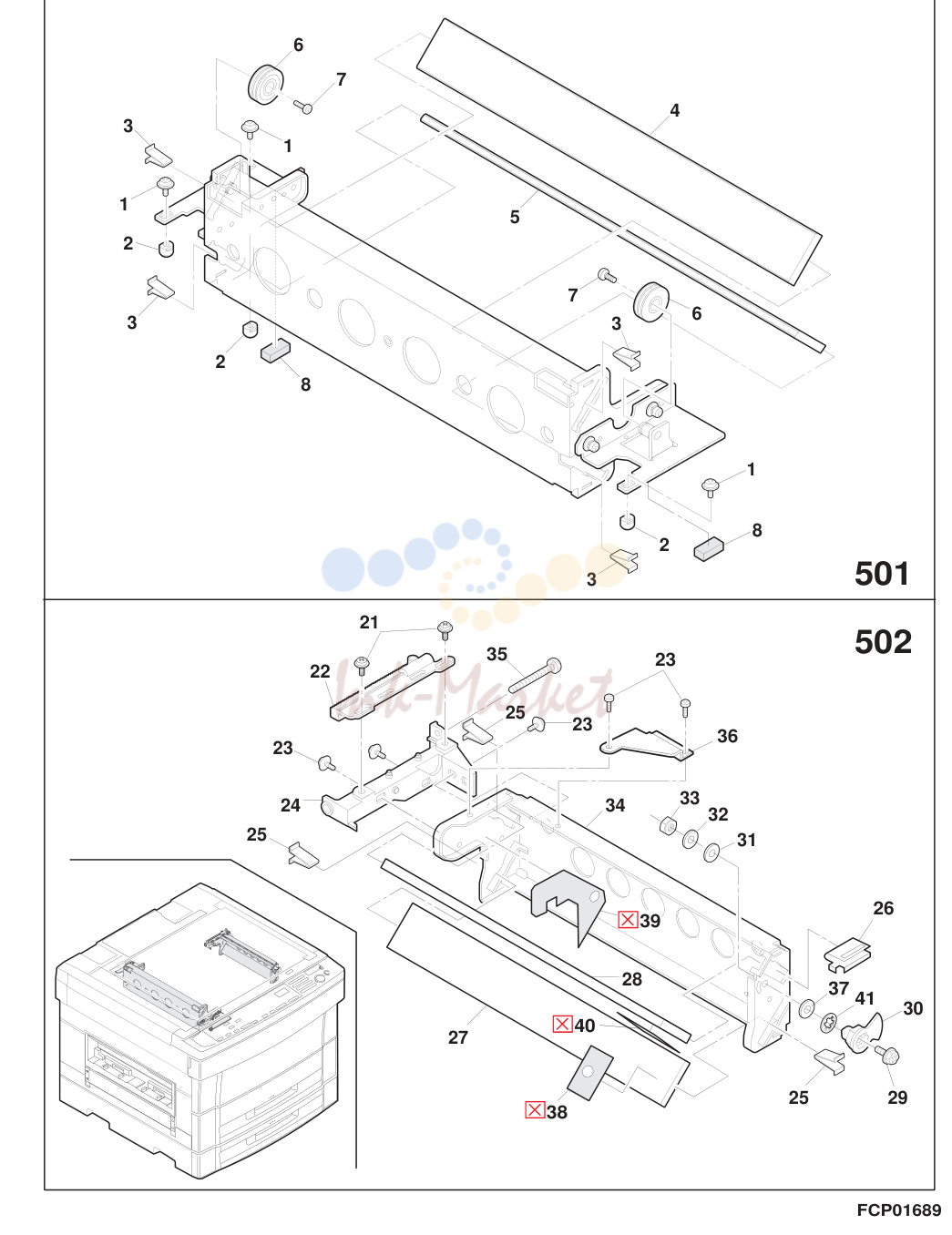

10. :Change

№	Артикул	Альт. артикул	Описание
10			Mirror holder unit
1	XEPSD40P06000 запросить цену →		AA C Screw (4· 6)
2	CSLI-0103FC31 запросить цену →		AF E Slider (4pcs/set)
3	LFIX-0284FCZZ запросить цену →		AC C 4th 5th mirror holder F
4	PMIR-0128FCZZ запросить цену →		AU B 2nd mirror
5	PMIR-0129FCZZ запросить цену →		AY B 3rd mirror
6	NPLYZ0276FCZZ запросить цену →		AG C W pulley
7	LX-BZ0618FCZZ запросить цену →		AA C Screw (4· 6)
8	PCUSS0201FCZZ запросить цену →		AA C MB-B cushion
21	LX-BZ0320FCZZ запросить цену →		AA C Screw (4· 6)
22	NGERR1039FCZZ запросить цену →		AG C 4th, 5th drive rack gear
23	XBPSD40P06000 запросить цену →		AA C Screw (4· 6)
24	LHLDZ1236FCZZ запросить цену →		AR C 4th, 5th drive holder
25	LFIX-0284FCZZ запросить цену →		AC C 4th, 5th mirror holder F
26	LFIX-0438FCZZ запросить цену →		AD C Mirror fixing plate F
27	PMIR-0131FCZZ запросить цену →		AS B 5th mirror
28	PMIR-0130FCZZ запросить цену →		AW B 4th mirror
29	LX-BZ0725FCZZ запросить цену →		AB C Screw
30	PCLR-0402FCZZ запросить цену →		AE C Collar
31	LX-WZ0139FCZZ запросить цену →		AA C Washer
32	LX-WZ0413FCZZ запросить цену →		AA C Washer
33	XNESF40-32000 запросить цену →		AA C Nut (f 4)
34	LHLDZ1235FCZZ запросить цену →		AM C 4th, 5th mirror holder
35	XBPSD30P18000 запросить цену →		AC C Screw (3· 18)
36	LPLTM5015FCZZ запросить цену →		AE C 4th, 5th, reinforce plate
37	LX-WZ5028BCZZ запросить цену →		AA C Washer
38	PSHEP4008FCZZ запросить цену →		6 C 5TH MIRROR SHEET SP2231 97/11/01
39	PSHEZ4009FCZZ запросить цену →		6 C 4TH,5TH MIRROR SHEET SP2231 97/11/01
40	PSHEP4007FCZZ запросить цену →		6 C 4TH MIRROR SHEET SP2231 97/11/01
41	XWUSD50-06100 запросить цену →		AA C Washer (5W)
501	CHLDZ1234FC31 запросить цену →		BH E 2nd, 3rd mirror holder unit
502	CHLDZ1235FC31 запросить цену →		BF E 4th, 5th mirror holder unit

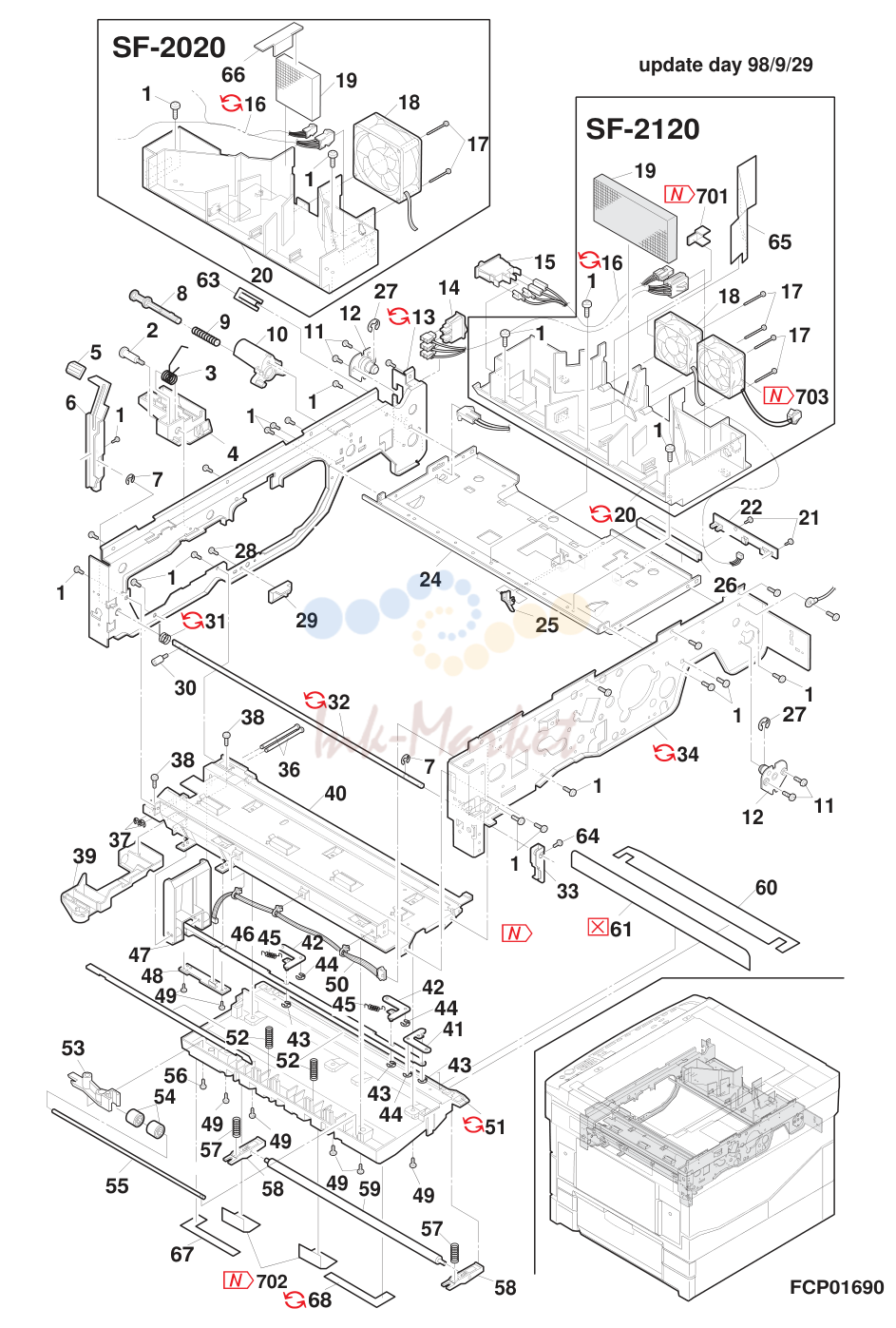

11. :Change

№	Артикул	Альт. артикул	Описание
11			Upper frame
1	XHBSE40P08000 запросить цену →		AA C Screw (4· 8)
2	LX-BZ0663FCZZ запросить цену →		AD C Screw
3	MSPRC2368FCZZ запросить цену →		AP C DV lever spring
4	MLEVP0688FCZZ запросить цену →		AH C DV lever
5	JHNDP0128FCZZ запросить цену →		AD C Transport handle
6	MLEVF0666FCZZ запросить цену →		AF C Lock release lever
7	XRESP70-08000 запросить цену →		AA C E type ring (7mm)
8	NSFTZ2186FCZZ запросить цену →		AF C Inter lock switch shaft
9	MSPRC2184FCZZ запросить цену →		AA C Inter lock switch shaft spring
10	LHLDZ1201FCZZ запросить цену →		AE C Inter lock switch shaft holder
11	XHBSE40P10000 запросить цену →		AA C Screw (4· 10)
12	CBOSZ1610FC01 запросить цену →		AN C Fulcrum boss
13	LFRM-0834FCZ1 запросить цену →		1 AV C UPPER FRAME F SP2176 97/08/01
14	QSW-C9170QCZZ запросить цену →		AK B Seesaw switch (Power SW)
15	QSW-M0296FCZZ запросить цену →		AM B Microswitch (Power SW)
16	DHAI-2732FC11 запросить цену →		AX N C MSW interface harness (200V series)
17	XEPSD40P35000 запросить цену →		AA C Screw (4· 35)
18	NFANP0045FCZZ запросить цену →		AZ N B VFM (SF-2120/H)
19	PFILZ0254FCZZ запросить цену →		AT N B Ozone filter FD (SF-2120/H)
20	PDUC-0092FCZ1 запросить цену →		1 AQ C FAN DUCT SP2315 98/07/01
21	XHBSD30P06000 запросить цену →		AA C Screw (3· 6)
22	CPWBF1084FC51 запросить цену →		AU E POD PWB
24	LDAIU0558FCZZ запросить цену →		AU N C Fan fixing base (SF-2120/H)
25	MLEVP0667FCZ1 запросить цену →		AD C Delivery actuator
26	LBSHC0323FCZZ запросить цену →		AD N C Edge protect (SF-2120/H)
27	PRNGP0034FCZZ запросить цену →		AA C E type ring (f 10)
28	XHPSD30P06000 запросить цену →		AA C Screw (3· 6)
29	LANGT1320FCZZ запросить цену →		AB C TC control angle
30	LX-BZ0670FCZZ запросить цену →		AC C Screw
31	MSPRC2591FCZZ запросить цену →		3 AC C LOCK LEVER SPRING SP2117 96/11/01
32	NSFTZ2120FCZ2 запросить цену →		1 AP C LOCK LEVER AXLE SP2143 97/05/01
33	MLEVF0374FCZZ запросить цену →		AC C Lock lever
34	LFRM-0835FCZ1 запросить цену →		1 AU C UPPER FRAME R SP2176 97/08/01
36	NSFTZ1595FCZZ запросить цену →		AD C Shaft G
37	XRESP20-03000 запросить цену →		AA C E type ring (2mm)
38	XEBSD30P06000 запросить цену →		AA C Screw (3· 6)
39	PCOVP1301FCZZ запросить цену →		AL C DV guide cover A
40	CGIDH1541FC01 запросить цену →		AX C DV guide
41	CPLTM2632FC01 запросить цену →		AE C DV plate A
42	CPLTM2415FC01 запросить цену →		AG C DV plate A
43	XRESP30-05000 запросить цену →		AA C E type ring (3mm)
44	XRESP40-06000 ✓ в наличии		AA C 4E-Type ring (4mm)
45	MSPRT1203FCZZ запросить цену →		AA C DV spring
46	LPLTM3718FCZZ запросить цену →		AG C Plate DVG
47	LPLTP4890FCZZ запросить цену →		AL C Plate DVH
48	CPWBF1089FC32 запросить цену →		AR E PID PWB
49	XHBSD40P08000 запросить цену →		AA C Screw (4· 8)
50	DHAI-2414FCZZ запросить цену →		AK C PID PWB harness
51	PGIDM1543FCZ1 запросить цену →		5 AQ C DV LOWER PAPER GUIDE SP2324 98/08/01
52	MSPRT2277FCZZ запросить цену →		AC C PS front collar pressure spring
53	LHLDZ1268FCZZ запросить цену →		AE C Collar shaft holder
54	NROLP1060FCZZ запросить цену →		AF C U-turn roller
55	NSFTZ2127FCZZ запросить цену →		AM C PS front collar shaft
56	XEBSD40P12000 запросить цену →		AA C Screw (4· 12)
57	MSPRC2282FCZZ запросить цену →		AC C PS roller upper pressure spring
58	NBRGP0509FCZ1 запросить цену →		AG C PS bearing
59	NROLM1053FCZ1 запросить цену →		AY C PS roller upper
60	PSHEP3741FCZZ запросить цену →		AF C PS front guide sheet
61	PSEL-0669FCZZ запросить цену →		5 C PG SEAL 2 SP2324 98/08/01
63	LBSHZ0324FCZZ запросить цену →		AC C Edge protect
64	XBBSD40P08000 запросить цену →		AA C Screw (4· 8)
65	PSHEP4357FCZZ запросить цену →		AG C Dact support sheet
66	PSHEP4068FCZ1 запросить цену →		AE C Filter sheet (SF-2020/H)
67	PSHEP4414FCZZ запросить цену →		AD C PS front sheet F (SF-2120/H)
68	PSHEP4145FCZZ запросить цену →		AD C PS front sheet R (SF-2120/H)
11			Upper frame
68	PSHEP4415FCZZ запросить цену →		AD C PS FRONT MYLAR SHEET(SF2120,FROM 1ST LOT) SP2247
701	PSHEP4448FCZZ запросить цену →		6 AE N FILTER RETAINER MYLAR FD(SF2120) SP2223 96/11/01
703	RMOTE0700FCZZ ✓ в наличии		AX N EXHAUST OZONE FILTER(VFM2 2-PIN)(FROM 1ST LOT) SP2311

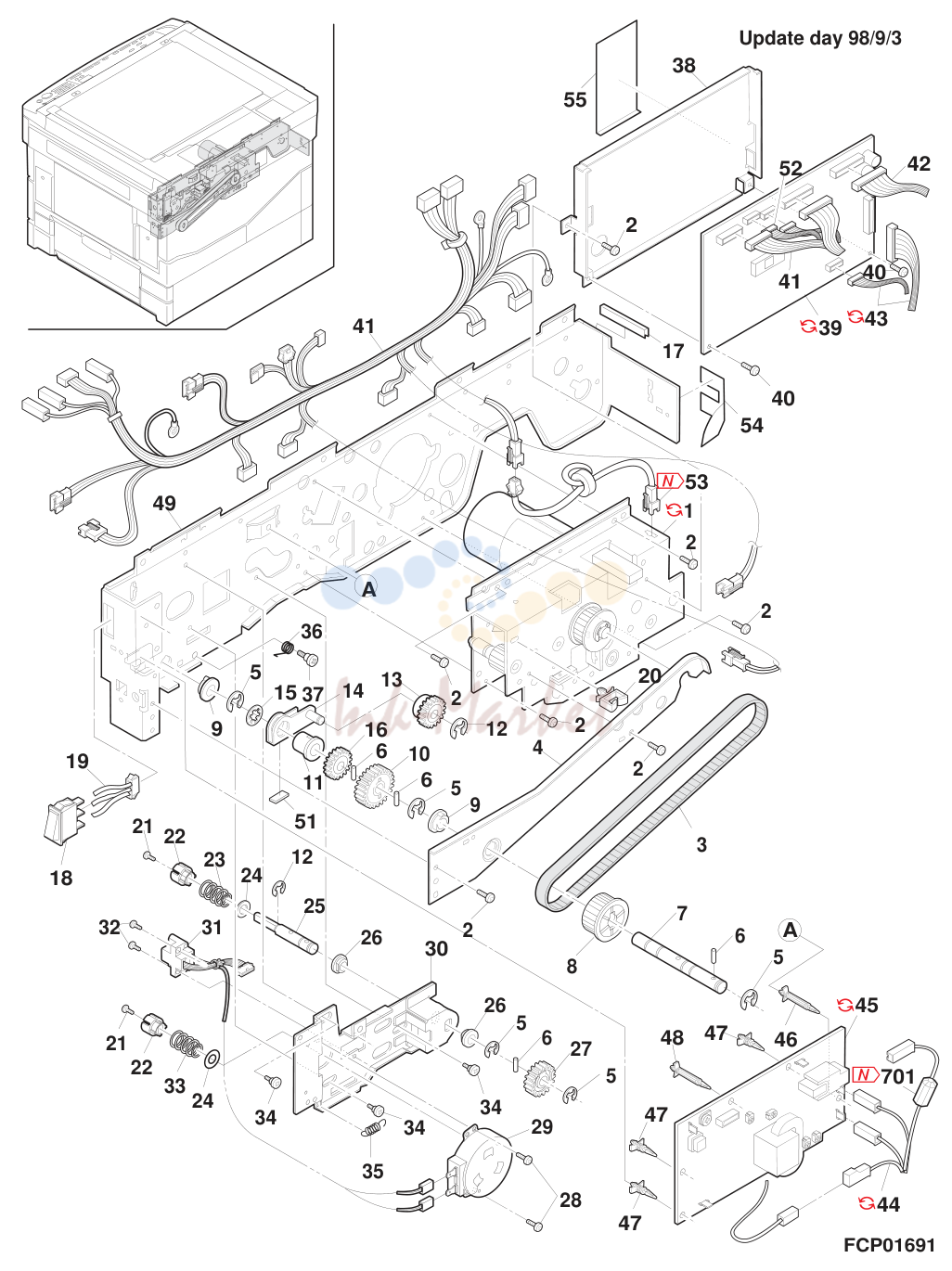

12. :Change

№	Артикул	Альт. артикул	Описание
12			Upper frame
1	CFRM-0836FC75 запросить цену →		3 BT E DRIVE FRAME UNIT(SKATING A AREA)(USA,CANADA,TAIWAN, SP2125 97/03/01
2	XHBSE40P08000 запросить цену →		AA C Screw (4· 8)
3	NBLTH0245FCZZ запросить цену →		AN B Paper feeding drive belt
4	LPLTM4757FCZZ запросить цену →		AL C Drive assistance plate
5	XRESP70-08000 запросить цену →		AA C E type ring (7mm)
6	LPINS0155FCZZ запросить цену →		AA C Pin (f 3-10)
7	NSFTZ2121FCZ1 запросить цену →		AK C Paper feeding drive shaft
8	NPLYZ0285FCZ1 запросить цену →		AE C Transport drive pulley 32T
9	NBRGC0133FCZ1 запросить цену →		AC C PF bearing (f 8)(B-F8-26)
10	NGERH1046FCZZ запросить цену →		AE C 27T gear
11	NBRGC0536FCZZ запросить цену →		AF C Joint arm bearing
12	XRESP50-06000 запросить цену →		AA C E type ring (5mm)
13	NGERH1015FCZZ запросить цену →		AD C PS joint gear 25T
14	CARMM0192FC01 запросить цену →		AE C Joint arm
15	PRNGP0049FCZZ запросить цену →		AA C Ring (f 12)
16	NGERH1078FCZZ запросить цену →		AD C 21T gear
17	LBSHZ0325FCZZ запросить цену →		AD C Edge protect (L=45)
18	QSW-W9030QSZZ запросить цену →		AV B Heater switch (LLA15L2)(SF-2020H/SF-2120H)
19	DHAI-2510FCZZ запросить цену →		AH C DH switch harness (SF-2020H/SF-2120H)
20	LHLDW1269FCZZ запросить цену →		AC C Wire holder (WWS-A-2-01)
21	LX-BZ0589FCZZ запросить цену →		AA C Screw
22	NCPL-0007FCZZ запросить цену →		AC C DV cup ring
23	MSPRC2319FCZZ запросить цену →		AC C DV drive spring
24	LX-WZ0186FCZZ запросить цену →		AA C Washer (f 6)
25	NSFTZ2126FCZZ запросить цену →		AN C DV drive shaft
26	NBRGC0080FCZ1 запросить цену →		AD B Bearing
27	NGERH0111FCZZ запросить цену →		AD C Gear 24T
28	XHPSD30P06000 запросить цену →		AA C Screw (3· 6)
29	RMOTD0619FCZZ запросить цену →		AR B Tonor motor
30	CFRM-0687FC02 запросить цену →		AL C DV drive frame
31	DHAI-2416FCZZ запросить цену →		AR C DV interface harness
32	LX-BZ0583FCZZ запросить цену →		AB C Screw
33	MSPRC1534FCZZ запросить цену →		AA C DV drive spring
34	LX-BZ0581FCZZ запросить цену →		AB C Screw
35	MSPRC1299FCZZ запросить цену →		AA C DV drive spring
36	MSPRC2295FCZZ запросить цену →		AC C Joint arm spring
37	LX-BZ0771FCZZ запросить цену →		AC C Screw
38	LPLTM4759FCZZ запросить цену →		AK C Main PWB fixing plate
39	CPWBN1210FC53 запросить цену →		BX N E Main PWB C (SF-2020/H 100V series)
40	XBPSD40P06K00 запросить цену →		AA C Screw (4· 6K)
41	DHAI-2400FCZZ запросить цену →		BE C Optical main harness (other countries)
42	DHAI-2404FCZZ запросить цену →		AY C Operation main harness (Other countries)
43	DHAI-2729FCZZ запросить цену →		BF N C Lower unit main harness (SF-2120 100V series)
44	DHAI-2788FCZZ запросить цену →		3 AS C HIGH VOLTAGE HAENESS SP2125 97/05/01
45	RTRNZ0535FCZZ запросить цену →		1 BS B HIGH VOLTAGE TRANSFORMER SP2304 98/06/01
46	LSUPP0095FCZZ запросить цену →		AC C PWB supporter (LCBS-22N)
47	LSUPP0086FCZZ запросить цену →		AB C PWB supporter (LCBS-6N)
48	LSUPP0094FCZZ запросить цену →		AC C PWB supporter (LCBS-20)
49	LFRM-0835FCZZ запросить цену →		AV C Upper frame R
51	LSTPP0320FCZZ запросить цену →		AC C Arm stopper
52	DHAI-2763FCZZ запросить цену →		AF C Main PWB shot harness
53	DHAI-2568FCZZ запросить цену →		AP N MM INTERFACE HARNESS(FROM 1ST LOT)(USA,CANADA) SP2247
54	PSHEP4094FCZZ запросить цену →		AE C Connector protect sheet
55	PSHEZ3909FCZZ запросить цену →		AE C Insulator sheet
701	RCORF6661RCZZ запросить цену →		6 AK N FERRITE CORE(TAIWAN) S206 97/04/01

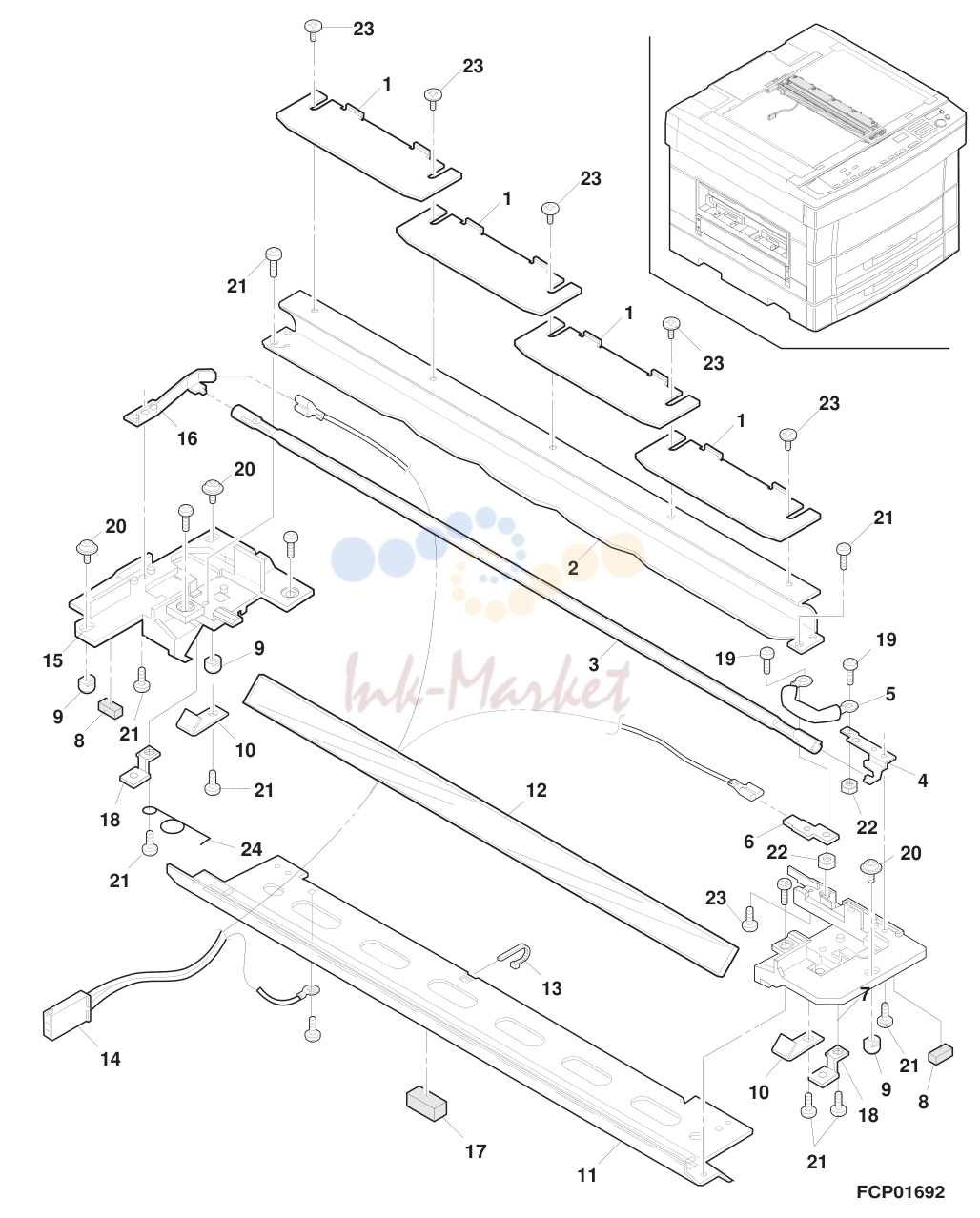

13. :Change

№	Артикул	Альт. артикул	Описание
13			Copy lamp unit
1	LPLTM4124FCZZ запросить цену →		AC C Control plate
2	PREFL0145FCZZ запросить цену →		AT C Main reflector
4	MSPRP2354FCZZ запросить цену →		AG C Lamp spring F
6	LPLTM4966FCZZ запросить цену →		AR C Terminal plate
7	LPLTP4964FCZZ запросить цену →		AP C Side plate F
8	PCUSS0327FCZZ запросить цену →		AD C Cushion
9	CSLI-0103FC31 запросить цену →		AF E Slider unit (4pcs/set)
10	MSPRP2101FCZZ запросить цену →		AC C Mirror spring
11	PMIR-0076FCZZ запросить цену →		AP B 1st mirror
12	CDAIU0524FC01 запросить цену →		AV C Copy lamp base plate
13	LBNDJ0013FCZZ запросить цену →		AA C Wire band
14	DHAI-2503FCZZ запросить цену →		BA C CL harness
15	LPLTP4965FCZZ запросить цену →		AP C Side plate R
16	MSPRP2355FCZZ запросить цену →		AL C Lamp spring R
17	PCUSF0334FCZZ запросить цену →		AP C Mirror cushion
18	LPLTM4967FCZZ запросить цену →		AE C Fixer plate
19	XBPBN30P05K00 запросить цену →		AB C Screw (3· 5K)
20	LX-BZ0767FCZZ запросить цену →		AB C Screw
21	XHBSD30P06000 запросить цену →		AA C Screw (3· 6)
22	XNESD30-24000 запросить цену →		AA C Nut (f 3)
23	XEBSF30P06000 запросить цену →		AA C Screw (3· 6)
24	MSPRC2369FCZZ запросить цену →		AP C CL lead fixing spring

Каталог очень большой (1931 позиций). Показаны первые 13 узлов со схемами; полный список доступен по запросу.
