Sharp SD-4085PG — каталог запчастей со схемами

Содержание

1. :Change
2. :Change
3. :Change
4. :Change
5. :Change
6. :Change
7. :Change
8. :Change
9. :Change
10. :Change
11. :Change
12. UpDate 98/06/24 SD4085R
13. :Change
14. SD4085R UpDate
15. :Change
16. :Change
17. :Change
18. :Change
19. :Change
20. :Change
21. :Change
22. :Change
23. :Change
24. SD4085R UpDate
25. UpDate 98/06/24 SD4085R
26. :Change
27. :Change
28. :Change
29. :Change
30. :Change
31. :Change
32. :Change
33. :Change
34. :Change
35. :Change
36. :Change
37. SD4085R UpDate
38. SD4085R UpDate
39. :Change
40. :Change
41. :Change
42. :Change
43. :Change
44. :Change
45. :Change
46. :Change
47. :Change
48. :Change
49. :Change
50. :Change
51. :Change
52. :Change
53. :Change
54. :Change
55. :Change
56. :Change
57. :Change
58. :Change
59. :Change
60. :Change
61. :Change
62. :Change
63. :Change
64. SD4085R UpDate
65. :Change
66. :Change
67. :Change
68. :Change
69. :Change
70. :Change
71. :Change
72. :Change
73. :Change
74. UpDate 98/07/09 SD4085R

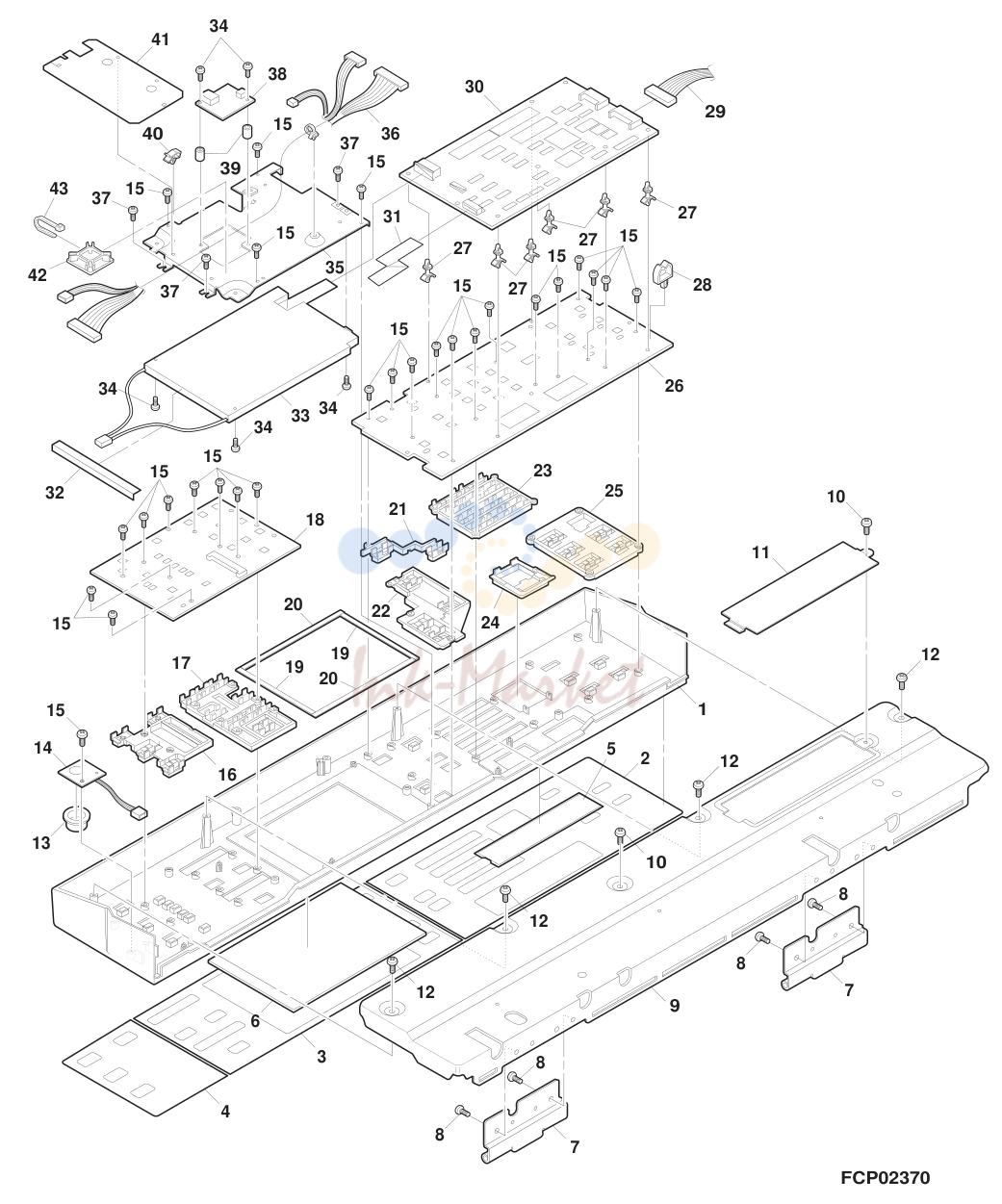

1. :Change

№	Артикул	Описание
1		Operation panel unit
1	HPNLC0232FCZZ запросить цену →	BA N D Operation panel
2	HINDP0640FCZ3 запросить цену →	AZ N D Operation key sheet C(Dutch)
3	HINDP0639FCZ3 запросить цену →	AY N D Operation key sheet B(Dutch)
4	HINDP0638FCZ3 запросить цену →	AU N D Operation key sheet A (Dutch)
5	CFILW0194FC01 запросить цену →	AQ B Operation filter B
6	CFILD0247FC01 запросить цену →	BM N B Panel filter A
7	MHNG-0194FCZZ запросить цену →	AK N C Panel hinge B
8	LX-BZ0618FCZZ запросить цену →	AA C Screw (4· 4)
9	LPLTM5038FCZZ запросить цену →	BC N C Panel bottom plate
10	XBPSE30P06000 запросить цену →	AA C Screw (3· 6)
11	PFTA-0127FCZZ запросить цену →	AK N D Maintenance cover
12	LX-BZ0804FCZZ запросить цену →	AA N C Screw (4· 8)
13	JKNBP0127FCZZ запросить цену →	AE C LCD adjusting knob
14	CPWBF1111FC53 запросить цену →	AY N E VR PWB
15	XEBSD30P08000 запросить цену →	AA C Screw (3· 8)
16	JBTN-0161FCZZ запросить цену →	AF C Sorter key
17	CBTN-0207FC01 запросить цену →	AN C Zoom key
18	CPWBF0981FC51 запросить цену →	AZ E Operation PWB
19	PSHEZ4120FCZZ запросить цену →	AC N C Protect sheet B
20	PSHEZ4119FCZZ запросить цену →	AC N C Protect sheet A
21	CBTN-0208FC01 запросить цену →	AL C Clear all key
22	CBTN-0175FC03 запросить цену →	AG C Program key
23	CBTN-0206FC01 запросить цену →	AN C Ten key
24	CBTN-0157FC32 запросить цену →	AH E Copy key unit
25	JBTN-0232FCZZ запросить цену →	AH N C Key
26	CPWBF1165FC51 запросить цену →	BR N E Operation PWB
27	LSUPP0103FCZZ запросить цену →	AB C PWB supporter (MSPLS4U)
28	LHLDW0898FCZZ запросить цену →	AA C Wire holder (WS-2)
29	DHAI-2628FCZZ запросить цену →	AV N C Operation panel interface harness
30	CPWBN1225FC51 запросить цену →	CB N E Oepation control PWB(German) (For Europe)
31	DHAI-2465FCZZ запросить цену →	AD C Operation control harness
32	PSHEP4196FCZZ запросить цену →	AG N C LCD shield sheet
33		VVLLM32P07/-1 BZ N B LCD unit (LM32P07)
34	XBPSD30P08000 запросить цену →	AA C Screw (3· 8)
35	LPLTM5039FCZZ запросить цену →	AP N C LCD fixing plate
36	DHAI-2655FCZZ запросить цену →	AS N C Operation panel unit harnece
37	XEBSD30P10000 запросить цену →	AA C Screw (3· 10)
38	CPWBF1107FC51 запросить цену →	BC E Inverter PWB
39	PSPAZ0694FCZZ запросить цену →	AC N C PWB supporter
40	LHLDW1013FCZZ запросить цену →	AB C Clamp holder (YMC-10)
41	PSHEP4121FCZZ запросить цену →	AL N C FT harness protect sheet
42	LHLDZ0584FCZZ запросить цену →	AC C Band fixing holder (TMS-20)
43	LBNDJ2003SCZZ запросить цену →	AA C Cable band (PLT1M20)

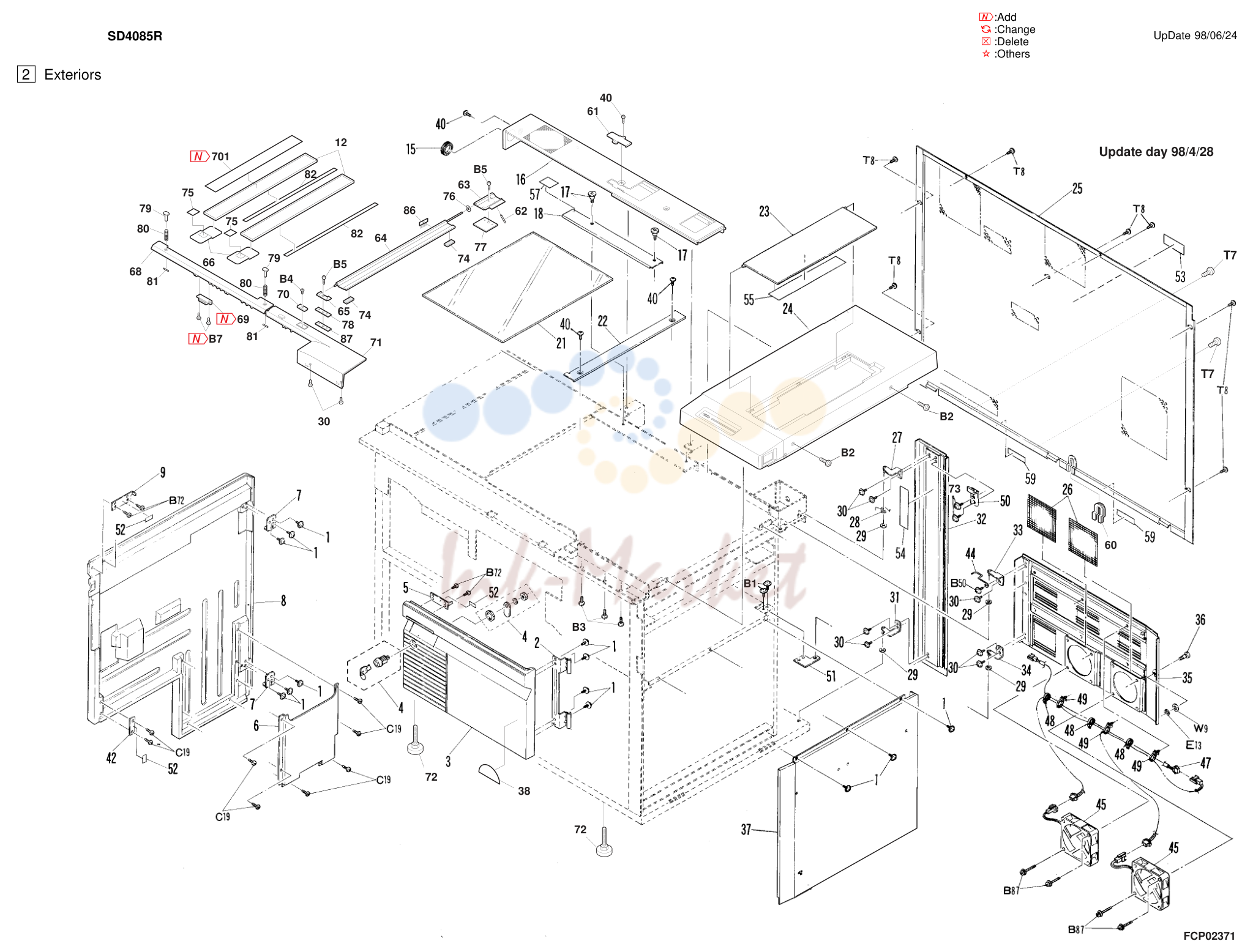

2. :Change

№	Артикул	Описание
2		Exteriors
1	LX-BZ0320FCZZ запросить цену →	AA C Screw (4· 6)
2	MHNG-0131FCZZ запросить цену →	AQ C Front exterior hinge R2
3	GCAB-0671FCZ1 запросить цену →	BR N D Front exterior R
4	LKGIA0055FCZZ запросить цену →	AY C Front exterior R lock key
5	LPLTM3415FCZZ запросить цену →	AE C MG catch plate
6	PCOVP0978FCZZ запросить цену →	AU C Operation manual cover
7	MHNG-0129FCZZ запросить цену →	AG C Front exterior hinge L2
8	GCAB-0670FCZ1 запросить цену →	BU N D Front exterior L
9	LPLTM3583FCZZ запросить цену →	AE C MG catch plate L
12	PGLSP0089FCZ1 запросить цену →	BC N C RDH glass
15	LBSHC0264FCZZ запросить цену →	AA C Bushing (KG-012 L102)
16	GCAB-0850FCZZ запросить цену →	BA N D Upper exterior rear
17	LX-BZ0713FCZZ запросить цену →	AB C Screw (M4)
18	GCAB-0854FCZZ запросить цену →	AP N D TG upper exterior rear
21	PGLSP0088FCZZ запросить цену →	BQ N C Table glass
22	CCAB-0685FC01 запросить цену →	AR D Upper exterior right for table grass
23	CFTA-0080FC01 запросить цену →	AQ D Toner box cover
24	GCAB-0848FCZZ запросить цену →	BF N D Upper exterior right
26	PFILZ0172FCZZ запросить цену →	AP B DV CFM filter
27	CHNG-0132FC01 запросить цену →	AL C Right exterior R hinge
28	MSPRD1665FCZZ запросить цену →	AB C Right exterior R hinge spring
29	LX-WZ0270FCZZ запросить цену →	AA C Washer (f 3.8)
30	LX-BZ0527FCZZ запросить цену →	AA C Screw (4· 8)
31	CHNG-0133FC01 запросить цену →	AL C Right exterior R hinge
32	CCAB-0678FC02 запросить цену →	BU N D Right exterior R
33	CHNG-0138FC01 запросить цену →	AL C Right exterior U hinge
34	CHNG-0140FC01 запросить цену →	AL C Right exterior U hinge
35	CCAB-0676FC02 запросить цену →	BW N D Right exterior U
36	LX-BZ0805FCZZ запросить цену →	AE N C Screw
37	CCAB-0677FC03 запросить цену →	BV N D Right exterior L
38	TLABZ3903FCZZ запросить цену →	AF C Label (U.S.A.only)
40	LX-BZ0332FCZZ запросить цену →	AA C Screw (4· 6)
42	LPLTM1077FCZZ запросить цену →	AB C MG catch plate
44	MSPRT1748FCZZ запросить цену →	AC C Right exterior U spring
47	DHAI-1786FCZZ запросить цену →	AK C DV FM interface harness
48	LBNDJ0013FCZZ запросить цену →	AA C Wire band
49	LBNDJ0043FCZZ запросить цену →	AA C Snap band (SG-130)
50	LPLTM3674FCZZ запросить цену →	AF C Right exterior magnet catch plate
51	MHNG-0139FCZZ запросить цену →	AG C Right exterior U hinge
52	PSHEP2922FCZZ запросить цену →	AA C Front exterior sheet
53	TCAUH0918FCZZ запросить цену →	AA C Service caution label (Australia only)
54	TLABH2745FCZZ запросить цену →	AD C Label
57	TLABZ2957FCZZ запросить цену →	AB C Stapler position label A
59	TLABZ2964FCZZ запросить цену →	AB C Mark label
60	LBSHC0249FCZZ запросить цену →	AG C Rear exterior bushing
61	PFTA-0128FCZZ запросить цену →	AG N D SDF maintenance cover
62	NSFTZ2302FCZ1 запросить цену →	AH N C ORS sub shaft
63	LHLDZ1310FCZZ запросить цену →	AG N C ORS holder R
64	CSTPC0325FC05 запросить цену →	BB N D Original stopper (AB series)
65	LHLDZ1309FCZZ запросить цену →	AF N C ORS holder F
66	PSHEP4180FCZ2 запросить цену →	AF N C RDH glass sheet
68	GCAB-0851FCZ1 запросить цену →	AX N D Panel front exterior
69	PMAGT0072FCZZ запросить цену →	6 AF N MAGNET CATCH DTE368 97/11/01
70	LPLTM4423FCZZ запросить цену →	AB C Magnet catch plate
71	CCAB-0852FC01 запросить цену →	AY N D Panel R exterior
72	PAJS-0013FCZZ запросить цену →	AV N C Adjuster (f 60)
73	LX-BZ4006SC0M запросить цену →	AA C Screw (4· 6)
74	PCUSS0350FCZZ запросить цену →	AC N C OR cushion
75	TLABZ3344FCZZ запросить цену →	AB C Green label
76	LX-WZ0194FCZZ запросить цену →	AA C Washer
77	PSPAZ0701FCZZ запросить цену →	AE N C ORS holder spacer R
78	PSPAZ0700FCZZ запросить цену →	AC N C ORS holder spacer F
79	LPINS0315FCZ1 запросить цену →	AG N C Pin for exterior
80	MSPRC2572FCZZ запросить цену →	AD N C Spring for pin
2		Exteriors
81	XPSSJ20-14000 запросить цену →	AA C Spring pin (f 2-14)
82	PSHEP4309FCZZ запросить цену →	AF C TG sheet A II
86	PBRSS0183FCZZ запросить цену →	AF N B Brush for stopper
87	PSHEP4465FCZZ запросить цену →	AC N C ORS adjusting sheet
701	PSHEP4310FCZ1 запросить цену →	1 AL N TG SHEET KS DTE364

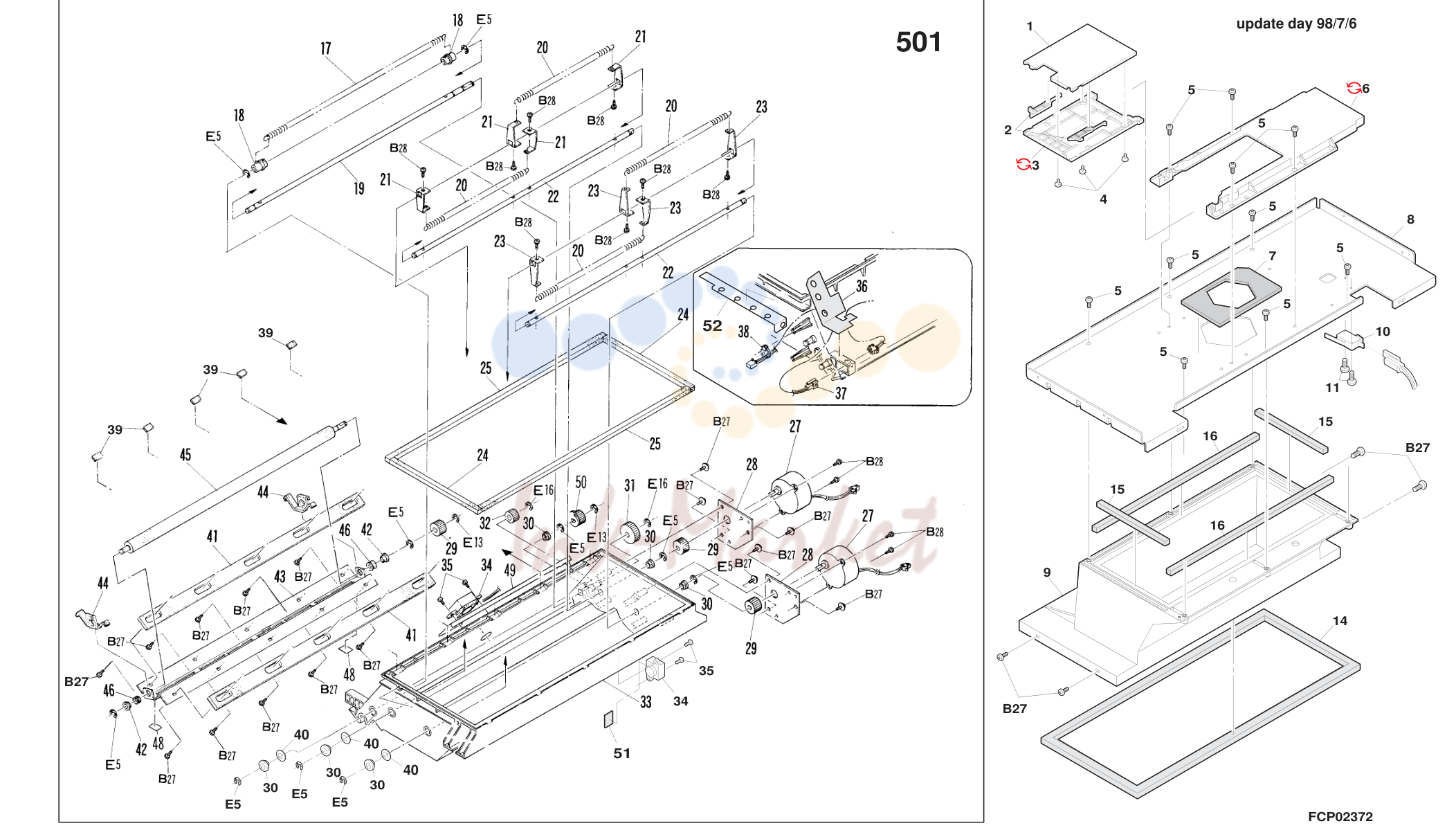

3. :Change

№	Артикул	Описание
3		Toner hopper unit
1	LDAIU0538FCZZ запросить цену →	AK N C Cartridge shutter base upper A
2	LSTPP0293FCZZ запросить цену →	AC C Hook stopper
3	LDAIU0467FCZ2 запросить цену →	1 AH C C SHUTTER BASE LOWER DTE378 98/05/01
4	LX-BZ0707FCZZ запросить цену →	AA C Screw (f 3)
5	LX-BZ0527FCZZ запросить цену →	AA C Screw (4· 8)
6	PGIDM1445FCZ1 запросить цену →	1 AP C CARTRIDGE GUIDE DTE378 98/05/01
7	PMLT-0933FCZZ запросить цену →	AG C Toner supply cushion
8	LDAIU0537FCZZ запросить цену →	BA N C Toner base plate
9	PHOP-0007FCZZ запросить цену →	BC N D Toner hopper cover
10	QSW-M0412FCZZ запросить цену →	AH B Cartridge switch
11	XBPSD30P12000 запросить цену →	AA C Screw (3· 12)
14	PMLT-0842FCZZ запросить цену →	AE C Toner hopper cover cushion
15	PMLT-1050FCZZ запросить цену →	AC N C Toner hopper upper cushion B
16	PMLT-1049FCZZ запросить цену →	AD N C Toner hopper upper cushion A
17	MSPRT1900FCZZ запросить цену →	AC C Toner stirring spring B
18	PTME-0130FCZZ запросить цену →	AC B Toner stirring pawl
19	CSFTZ1522FC01 запросить цену →	AQ C Toner stirring shaft C
20	MSPRT1899FCZZ запросить цену →	AC C Toner stirring spring A
21	LANGT1307FCZ1 запросить цену →	AE C Toner stirring spring angle B
22	NSFTZ1496FCZZ запросить цену →	AR C Toner stirring shaft A
23	LANGT1306FCZ1 запросить цену →	AE C Toner stirring spring angle A
24	PMLT-0770FCZ1 запросить цену →	AB C Toner hopper cushion B
25	PMLT-0771FCZZ запросить цену →	AC C Toner hopper cushion C
28	LPLTM3465FCZZ запросить цену →	AE C Toner motor fixing plate
29	NGERH0698FCZZ запросить цену →	AD C Toner motor gear (16T)
30	NBRGC0173FCZZ запросить цену →	AE B Cleaner shaft bearing
31	CGERH0268FC01 запросить цену →	AE C Idle gear (27T)
32	CGERH0285FC02 запросить цену →	AE C Idle gear (16T)
33	PBOX-0077FCZ1 запросить цену →	BB N D Toner hopper
34	RDTCT0058FCZZ запросить цену →	AV B Toner sensor
35	XUBSD30P10000 запросить цену →	AC C Screw (3· 10)
36	PSHEP4235FCZZ запросить цену →	AM C Harness sheet
37	DHAI-2680FCZZ запросить цену →	AQ N C Toner hopper harness
38	LBNDJ0013FCZZ запросить цену →	AA C Wire band
39	PMLT-0823FCZZ запросить цену →	AA C Toner hopper cushion D
40	PMLT-0896FCZZ запросить цену →	AB C Bearing cushion
41	PSHEZ2456FCZZ запросить цену →	AD C Cushion for toner seal
42	NBRGM5006BCZZ запросить цену →	AB B Metal D (B-F6-7)
43	LPLTM3464FCZ2 запросить цену →	AN C Toner supply roller fixing plate
44	PMLT-0768FCZZ запросить цену →	AB C Cushion for toner seal
45	NROLR0777FCZ1 запросить цену →	AX C Toner supply roller
46	PRNGP0069FCZZ запросить цену →	AG C V ring (f 5)
48	PSHEP3017FCZZ запросить цену →	AA C Toner supply sheet C
49	LPLTM5246FCZZ запросить цену →	AL N C Plate
50	NGERH0805FCZZ запросить цену →	AD C Cam gear for toner (16T)
51	PSHEZ4236FCZZ запросить цену →	AD N C Sheet
52	PSHEP4264FCZZ запросить цену →	AG N C Sensor harness sheet
501	CBOX-0077FC52 запросить цену →	BZ N E Toner hopper unit

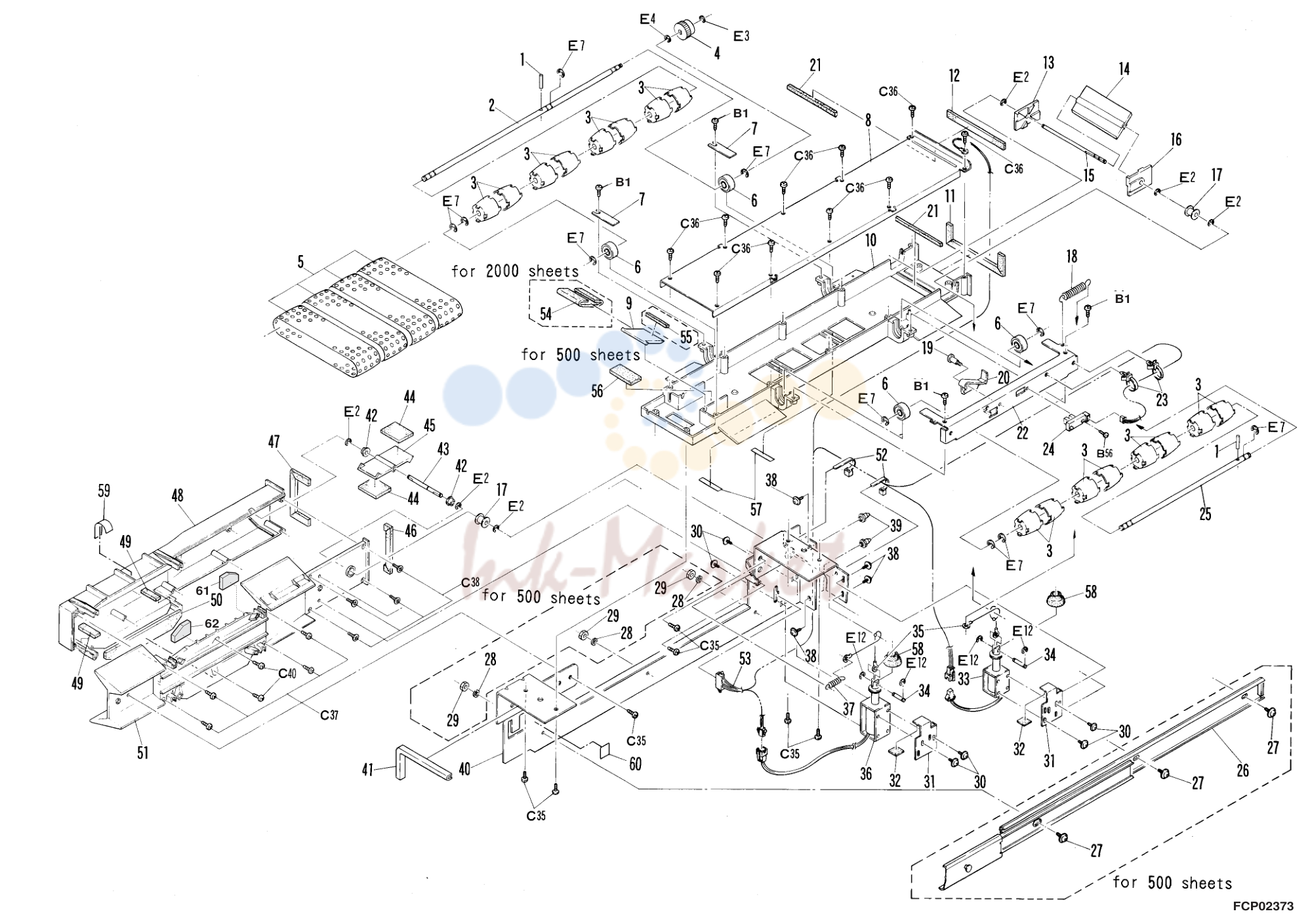

4. :Change

№	Артикул	Описание
4		Air paper feeding unit 1 & 3 (2000/500 sheets)
1	LPINS0096FCZZ запросить цену →	AB C Pin (f 3· 12)
2	NSFTZ1413FCZZ запросить цену →	AN C Paper feeding belt drive shaft
3	NROLP0755FCZZ запросить цену →	AB C PF belt drive roller
4	NGERH0487FCZZ запросить цену →	AB C DV gear (20T)
5	CBLTH0130FC31 запросить цену →	AU E Paper feeding belt unit
6	NBRGY0093FCZZ запросить цену →	AK B Roller bearing
7	LFIX-0371FCZZ запросить цену →	AB C Bearing fixing plate
8	PCOVP1005FCZ1 запросить цену →	AP C Vacuum duct cover
9	PVLV-0004FCZZ запросить цену →	AC C Valve
10	PDUC-0030FCZ1 запросить цену →	AU D Vacuum duct 500 lower
11	PGUMS0209FCZZ запросить цену →	AC C Vacuume duct joint rubber B
12	PGUMS0208FCZZ запросить цену →	AB C Vacuum duct joint rubber A
13	NBRGP0393FCZZ запросить цену →	AD B Bearing R
14	PVLV-0002FCZ1 запросить цену →	AK C Vacuum valve
15	NSFTZ1415FCZZ запросить цену →	AG C Vacuum valve shaft
16	NBRGP0392FCZZ запросить цену →	AD B Bearing L
17	NPLYZ0193FCZZ запросить цену →	AD C Valve drive pulley
18	MSPRT1882FCZZ запросить цену →	AB C Vacuum valve spring
19	LX-BZ0163FCZZ запросить цену →	AB C Screw
20	MLEVP0514FCZZ запросить цену →	AC C Lever
21	PCUSS0241FCZ1 запросить цену →	AB C Vacuum valve cushion
22	LPLTM3353FCZZ запросить цену →	AL C Rimit switch fixing plate
23	LBNDJ0043FCZZ запросить цену →	AA C Snap band (SG-130)
24		VHPGP3A38//-1 AH B Photo transistor (GP3A38)
25	NSFTZ1414FCZZ запросить цену →	AK C Paper feeding belt shaft
26	MSLI-0091FCZZ запросить цену →	BA C Paper feeding slider 500 (500 sheets only)
27	XBBSD40P10000 запросить цену →	AA C Screw (4· 10)(500 sheets only)
28	XWSSD40-10000 запросить цену →	AA C Washer (f 4)(500 sheets only)
29	XNESD40-32000 запросить цену →	AA C Nut (f 4)(4mm)(500 sheets only)
30	LX-BZ3004SC0M запросить цену →	AA C Screw (3· 4)
31	LPLTM3351FCZZ запросить цену →	AE C Vacuum solenoid fixing plate
32	PGUMS0194FCZZ запросить цену →	AA C Solenoid stopper rubber
33	RPLU-0252FCZZ запросить цену →	AQ B Vacuum valve solenoid
34	LPINS0063FCZZ запросить цену →	AB C Solenoid pin
35	PWIR-0125FCZZ запросить цену →	AL C Solenoid wire
36	RPLU-0253FCZZ запросить цену →	AR B Blow valve solenoid
37	MSPRT1164FCZZ запросить цену →	AA C Tray spring
38	LX-BZ0527FCZZ запросить цену →	AA C Screw (4· 8)
39	LPINS0202FCZZ запросить цену →	AF C Paper feeding unit pin
40	CFRM-0657FC01 запросить цену →	AW C Paper feeding frame
41	PTPE-0168FCZZ запросить цену →	AA C PF frame protect tape
42	NBRGC2029SCZZ запросить цену →	AB B Bearing (F3· 6?x?4.7?x?1)
43	NSFTZ1416FCZZ запросить цену →	AF C Blow valve shaft
44	PGUMS0192FCZZ запросить цену →	AB C Blow valve rubber
45	PVLV-0003FCZ1 запросить цену →	AK C Blow valve
46	PGUMS0210FCZZ запросить цену →	AB C Blow duct joint rubber A
47	PGUMS0211FCZZ запросить цену →	AB C Blow duct joint rubber B
48	PDUC-0032FCZ1 запросить цену →	AQ D Blow duct 500B
49	PGUMS0203FCZZ запросить цену →	AA C Blow nozzle rubber B
50	PGUMS0202FCZ1 запросить цену →	AD C Blow nozzle rubber A
51	PDUC-0031FCZ1 запросить цену →	AR D Blow duct 500A
52	LBNDJ0013FCZZ запросить цену →	AA C Wire band
53	DHAI-1772FCZZ запросить цену →	AL C Air paper feeding harness
54	PCUSS0242FCZZ запросить цену →	AB C Valve cushion (2000 sheets only)
55	PCUSG0251FCZZ запросить цену →	AA C Valve cushion upper (500 sheets only)
56	PCUSG0252FCZZ запросить цену →	AB C Valve cushion lower
57	PSHEP2892FCZZ запросить цену →	AB C Vacuum duct sheet
58	PCOVM1079FCZZ запросить цену →	AD C Solenoid rubber cover
59	PSHEP4100FCZZ запросить цену →	AC N C Blow duct sheet
60	TLABZ4055FCZZ запросить цену →	AB N C Unit label
61	PGUMS0260FCZZ запросить цену →	AC N C Blow nozzle rubber R (2000 sheets only)
62	PGUMS0259FCZZ запросить цену →	AC N C Blow nozzle rubber L (2000 sheets only)
901	CFRM-0657FC56 запросить цену →	BZ N E Air paper feeing unit (2000 sheets only)

5. :Change

№	Артикул	Описание

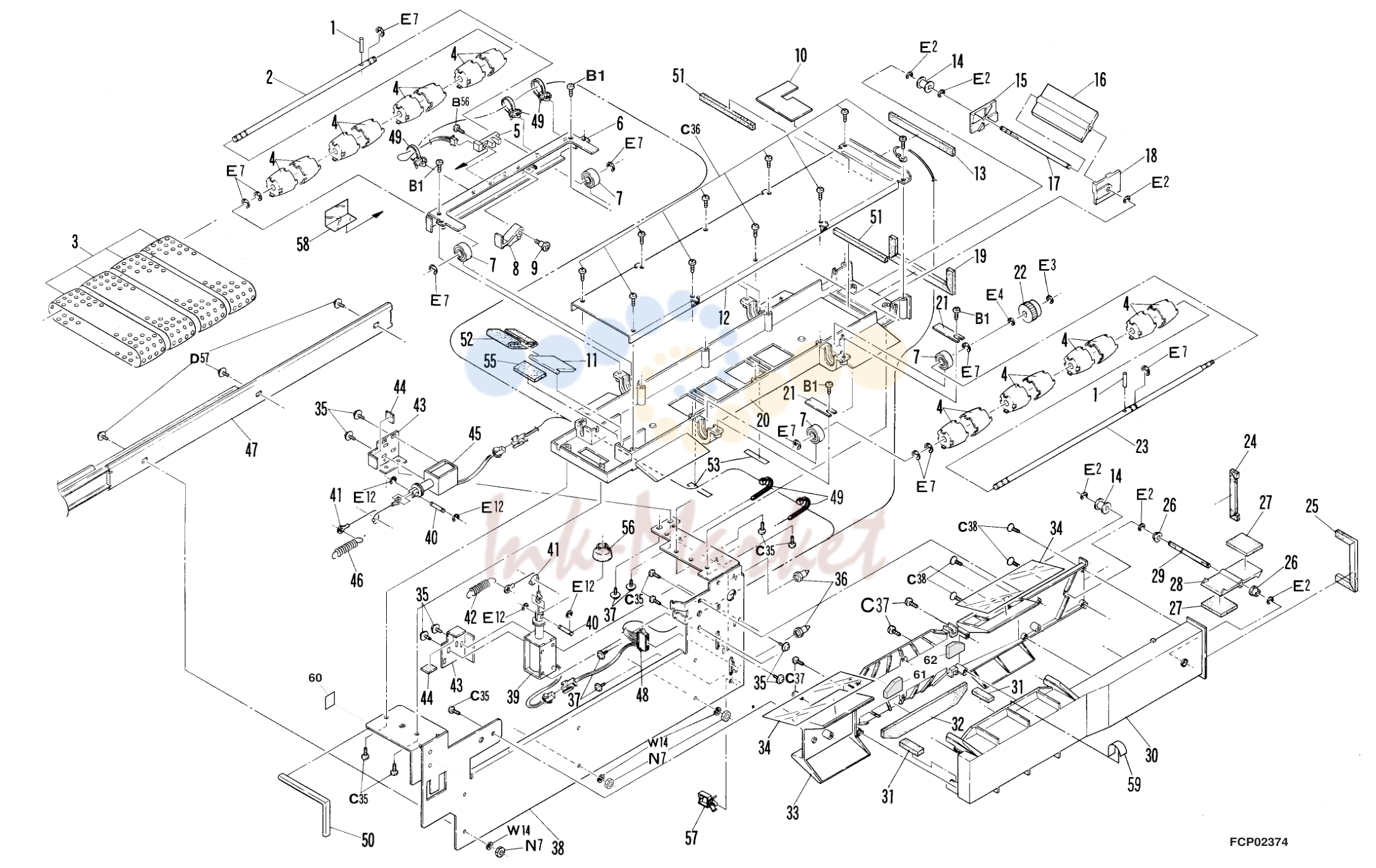

5		Air paper feeding unit 2 (1000 sheets)
1	LPINS0096FCZZ запросить цену →	AB C Pin (f 3· 12)
2	NSFTZ1414FCZZ запросить цену →	AK C Paper feeding belt shaft
3	CBLTH0130FC31 запросить цену →	AU E Paper feeding belt unit
4	NROLP0755FCZZ запросить цену →	AB C PF belt drive roller
5		VHPGP3A38//-1 AH B Photo transistor (GP3A38)
6	LPLTM3353FCZZ запросить цену →	AL C Rimit switch fixing plate
7	NBRGY0093FCZZ запросить цену →	AK B Bearing
8	MLEVP0514FCZZ запросить цену →	AC C Lever
9	LX-BZ0163FCZZ запросить цену →	AB C Screw
10	PCOVP1045FCZZ запросить цену →	AE C Solenoid cover
11	PVLV-0004FCZZ запросить цену →	AC C Valve
12	PCOVP1005FCZ1 запросить цену →	AP C Vacuum duct cover
13	PGUMS0208FCZZ запросить цену →	AB C Vacuum duct joint rubber A
14	NPLYZ0193FCZZ запросить цену →	AD C Valve drive pulley
15	NBRGP0393FCZZ запросить цену →	AD B Bearing R
16	PVLV-0002FCZ1 запросить цену →	AK C Vacuum valve
17	NSFTZ1525FCZZ запросить цену →	AG C Vacuum valve shaft 1K
18	NBRGP0392FCZZ запросить цену →	AD B Bearing L
19	PGUMS0209FCZZ запросить цену →	AC C Vacuum duct joint rubber B
20	PDUC-0030FCZ1 запросить цену →	AU D Vacuum duct 500 lower
21	LFIX-0371FCZZ запросить цену →	AB C Bearing fixing plate
22	NGERH0487FCZZ запросить цену →	AB C DV gear (20T)
23	NSFTZ1413FCZZ запросить цену →	AN C Paper feeding belt drive shaft
24	PGUMS0210FCZZ запросить цену →	AB C Blow duct joint rubber A
25	PGUMS0211FCZZ запросить цену →	AB C Blow duct joint rubber B
26	NBRGC2029SCZZ запросить цену →	AB B Bearing (F3· 6?x?4.7?x?1)
27	PGUMS0192FCZZ запросить цену →	AB C Blow valve rubber
28	PVLV-0003FCZ1 запросить цену →	AK C Blow valve
29	NSFTZ1416FCZZ запросить цену →	AF C Bloaw valve shaft
30	PDUC-0032FCZ1 запросить цену →	AQ D Blow duct 500B
31	PGUMS0203FCZZ запросить цену →	AA C Blow nozzle rubber B
32	PGUMS0202FCZ1 запросить цену →	AD C Blow nozzle rubber A
33	PDUC-0031FCZ1 запросить цену →	AR D Blow duct 500A
34	PSHEP2584FCZZ запросить цену →	AD C Blow guide sheet
35	LX-BZ3004SC0M запросить цену →	AA C Screw (3· 4)
36	LPINS0202FCZZ запросить цену →	AF C Paper feeding unit pin
37	LX-BZ0527FCZZ запросить цену →	AA C Screw (4· 8)
38	CFRM-0660FC01 запросить цену →	AX C Paper feeding frame
39	RPLU-0253FCZZ запросить цену →	AR B Blow valve solenoid
40	LPINS0063FCZZ запросить цену →	AB C Solenoid pin
41	PWIR-0125FCZZ запросить цену →	AL C Solenoid wire
42	MSPRT1164FCZZ запросить цену →	AA C Tray spring
43	LPLTM3351FCZZ запросить цену →	AE C Vacuum solenoid fixing plate
44	PGUMS0194FCZZ запросить цену →	AA C Solenoid stopper rubber
45	RPLU-0252FCZZ запросить цену →	AQ B Vacuum valve solenoid
46	MSPRT1882FCZZ запросить цену →	AB C Vacuum valve spring
47	MSLI-0092FCZZ запросить цену →	BA C Paper feeding slider
48	DHAI-1774FCZZ запросить цену →	AM C Air papef feeding harness
49	LBNDJ0043FCZZ запросить цену →	AA C Snap band (SG-130)
50	PTPE-0168FCZZ запросить цену →	AA C PF frame protect tape
51	PCUSS0241FCZ1 запросить цену →	AB C Vacuum valve cushion
52	PCUSS0242FCZZ запросить цену →	AB C Valve cushion
53	PSHEP2892FCZZ запросить цену →	AB C Vacuum duct sheet
55	PCUSG0252FCZZ запросить цену →	AB C Valve cushion lower
56	PCOVM1079FCZZ запросить цену →	AD C Solenoid rubber cover
57	LHLDW2047SCZZ запросить цену →	AA C Wire holder (WS-1NS)
58	PCOVP1085FCZZ запросить цену →	AD C Switch cover
59	PSHEP4100FCZZ запросить цену →	AC N C Blow duct sheet
60	TLABZ4055FCZZ запросить цену →	AB N C Unit label
61	PGUMS0260FCZZ запросить цену →	AC N C Blow nozzle rubber R
62	PGUMS0259FCZZ запросить цену →	AC N C Blow nozzle rubber L
901	CFRM-0660FC53 запросить цену →	CA N E Air paper feeding unit

6. :Change

№	Артикул	Описание

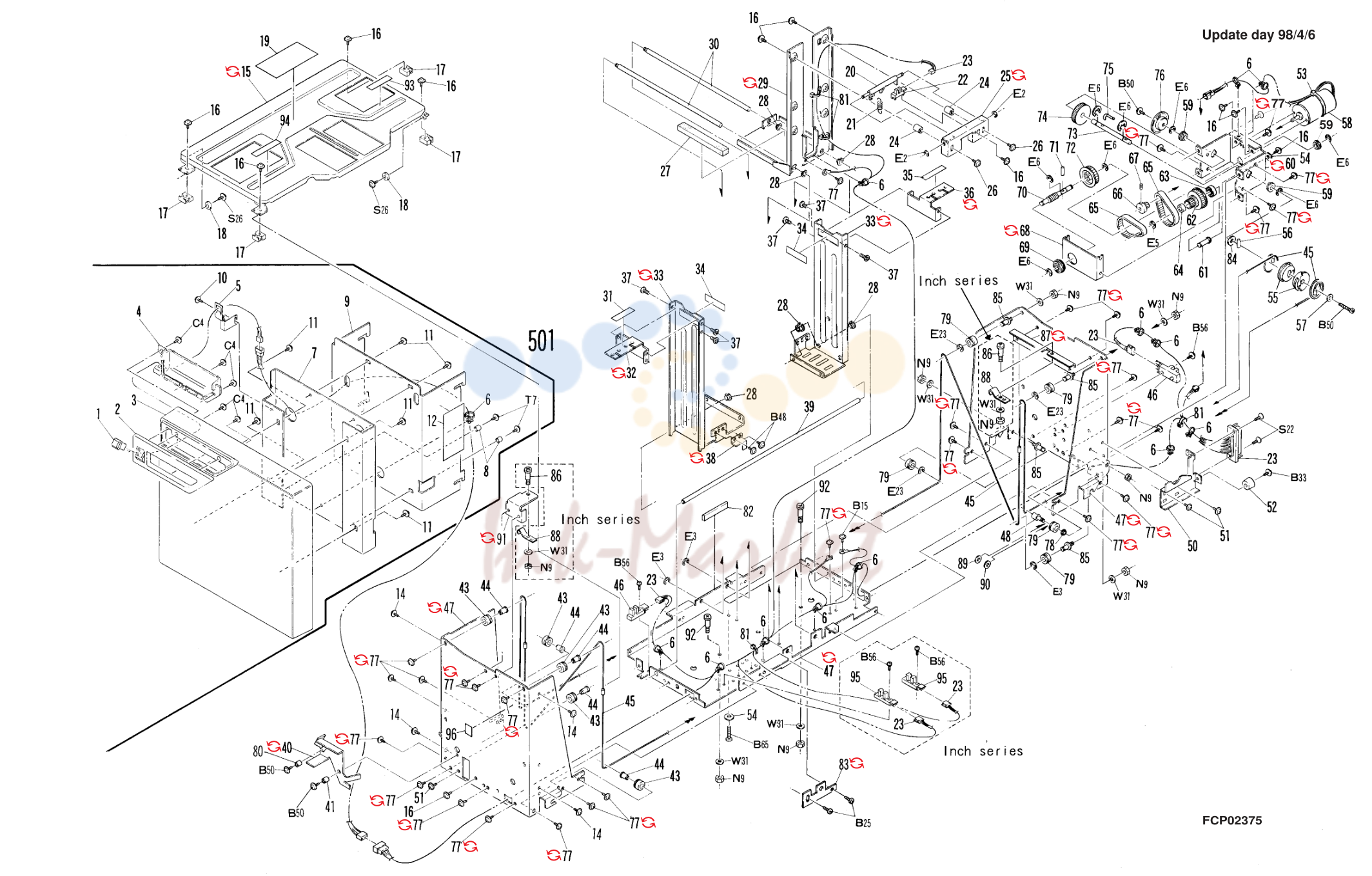

6		Paper feeding tray unit 1 (2000 sheets)
1	QSW-P0402FCZ1 запросить цену →	AS B Push switch
2	CHNDP0097FC04 запросить цену →	AN N C PF exterior handle
3	GCAB-0672FCZ1 запросить цену →	BK N D PF exterior
4	PCOVP1004FCZ1 запросить цену →	AK N C PF switch cover
5	QEARP0044FCZZ запросить цену →	AE C PF switch earth plate
6	LBNDJ0043FCZZ запросить цену →	AA C Snap band (SG-130)
7	LPLTM3416FCZZ запросить цену →	AW C PF exterior 1 adjusting plate
8	PCLR-0348FCZZ запросить цену →	AA C PF adjusting coller
9	LPLTM3344FCZZ запросить цену →	AW C Exterior fixing plate
10	LX-BZ0503FCZZ запросить цену →	AA C Screw (4· 8)
11	LX-BZ0320FCZZ запросить цену →	AA C Screw (4· 6)
12		(U.S.A,Australia,U,Kingdom)
14	LX-BZ0618FCZZ запросить цену →	AA C Screw (4· 4)
15	CSOU-0083FC03 запросить цену →	1 AZ D TRAY 500 DTE364 98/01/01
16	LX-BZ3006SC0M запросить цену →	AA C Screw (3· 6)
17	LFIX-0369FCZ1 запросить цену →	AD C Tray wire fixing plate
18	LX-WZ0033FCZZ запросить цену →	AB C CD insulator washer
19	TLABH2889FCZZ запросить цену →	AD C Paper supply instruction label
20	MLEVP0510FCZZ запросить цену →	AG C Lever
21	MSPRT1146FCZZ запросить цену →	AA C Spring,separator pawl
22		VHPGP3A39//-1 AH B Photo transistor (GP3A39)
23	DHAI-1753FCZZ запросить цену →	AY C paper feeding tray harness
24	LBOSZ1190FCZZ запросить цену →	AE C Switch position boss
25	LPLTM3334FCZ2 запросить цену →	1 AF C SWITCH PLATE DTE364 98/01/01
26	LX-BZ0547FCZZ запросить цену →	AA C Screw (4· 8)(Red)
27	PMLT-0762FCZZ запросить цену →	AB C Rear plate cushion
28	NBRGP0388FCZZ запросить цену →	AB B Slide bearing
29	CPLTM3343FC03 запросить цену →	1 AV C REAR PLATE 2K DTE364 98/01/01
30	NSFTZ1441FCZZ запросить цену →	AH C Rear plate shaft
31	TLABZ2894FCZZ запросить цену →	AB C Size label AF-IN (Inch series)
32	LPLTM3829FCZ1 запросить цену →	AK C Size guide hold plate F (Inch series)
33	LPLTM3828FCZ1 запросить цену →	1 AT C SIZE GUIDE PLATE 2000(Q’TY:2) DTE364 98/01/01
34	TLABZ2857FCZZ запросить цену →	AB C Indicator label
35	TLABZ2898FCZZ запросить цену →	AB C Size label AR-IN (Inch series)
36	LPLTM3830FCZ1 запросить цену →	AK C Size guide hold plate R (Inch series)
37	LX-BZ0465FCZZ запросить цену →	AA C Screw (4· 6)
38	LPLTM3708FCZZ запросить цену →	AB C Cassette size detect plate (Inch series)
39	NSFTZ1405FCZZ запросить цену →	AL C Size guide shaft
40	MARMM0134FCZ1 запросить цену →	1 AK C TRAY LOCK ARM 500 DTE364 98/01/01
41	PCLR-0359FCZZ запросить цену →	AB C Lock arm collar A
43	NPLYZ0189FCZZ запросить цену →	AB C Tray wire pulley
44	NSFTZ1407FCZZ запросить цену →	AE C Tray pulley shaft
45	PWIR-0123FCZ1 запросить цену →	AZ C Tray wire
46	VHPGP1A22LC-1 запросить цену →	AK B Photo sensor (GP1A22LC)
47	CPLTM3576FC01 запросить цену →	BN C Tray frame plate 2000 (Inch series)
48	NSFTZ1638FCZZ запросить цену →	AK C Tray pulley shaft A
50	LPLTM3337FCZZ запросить цену →	AH C Tray connector fixing plate
51	LX-BZ0260FCZZ запросить цену →	AA C Screw (4· 8KS)(Red)
52	PGUMS0188FCZZ запросить цену →	AC C Stopper rubber
53	LHLDW1023ACZZ запросить цену →	AB C Wire holder (PLT-20M)
54	LX-WZ0019FCZZ запросить цену →	AA C Washer
55	NPLYZ0192FCZ1 запросить цену →	AD C Wire winder pulley
56	LPINS0236FCZZ запросить цену →	AA C Pin (f 3· 14)
57	LX-WZ0028FCZZ запросить цену →	AA C Washer
59	NBRGC0133FCZZ запросить цену →	AC B PF bearing (f 8)
60	LFRM-0613FCZ1 запросить цену →	1 AN C LIFT MOTOR FRAME DTE364 98/01/01
61	NSFTZ1408FCZZ запросить цену →	AH C Idle pulley shaft
62	NPLYZ0219FCZZ запросить цену →	AF C Large pulley 50-21
63	NBRGC0389FCZZ запросить цену →	AC B Bearing M
64	NBRGC0390FCZZ запросить цену →	AB B Bearing S
65	NBLTH0157FCZZ запросить цену →	AF B Timing belt (73MXL6.4)
6		Paper feeding tray unit 1 (2000 sheets)
66	NPLYZ0220FCZZ запросить цену →	AG C Pulley
67	LX-BZ0193FCZZ запросить цену →	AB C Screw (3· 4)
68	LPLTM3339FCZ1 запросить цену →	1 AG C WORM GEAR HOLD PLATE DTE364 98/01/01
69	NBRGY0131FCZZ запросить цену →	AM B Bearing (with f 22 E ring)
70	NGERW0899FCZZ запросить цену →	AT C Worm gear
71	LPINS0155FCZZ запросить цену →	AA C Pin (f 3· 10)
72	NPLYZ0169FCZZ запросить цену →	AE C 48T pulley (48T)
73	NSFTZ1822FCZZ запросить цену →	AP C Worm wheel gear
74	NGERW0900FCZZ запросить цену →	AF C Worm wheel gear
75	LSTPT0058FCZZ запросить цену →	AC C HR stopper
76	LPLTP2926FCZZ запросить цену →	AF C M sensor plate
77	LX-BZ4008SC0S запросить цену →	1 AA C SCREW DTE364 98/01/01
78	LSTPF0258FCZZ запросить цену →	AC C Pulley shaft A stopper
79	NPLYZ0243FCZZ запросить цену →	AN C Tray wire pulley B
80	PCLR-0360FCZZ запросить цену →	AB C Lock arm collar B
81	LBNDJ0013FCZZ запросить цену →	AA C Wire band
82	PTPE-0171FCZZ запросить цену →	AA C Bottom plate protect tape
83	LPLTM3824FCZ1 запросить цену →	1 AE C REAR PLATE SHAFT HOLD PLATE DTE364 98/01/01
84	LX-WZ0047FCZZ запросить цену →	AA C Washer
85	NSFTZ1663FCZZ запросить цену →	AF C Wire pulley shaft
86	LX-BZ0644FCZZ запросить цену →	AC C Screw (Inch series)
87	LPLTM3832FCZ1 запросить цену →	1 AM C TRAY FRAME SUB PLATE R DTE364 98/01/01
88	MSPRP1881FCZ1 запросить цену →	AF C Size G lock plate spring (Inch series)
89	LX-WZ0066FCZZ запросить цену →	AA C Washer
90	LX-WZ0115FCZZ запросить цену →	AA C Washer
91	LPLTM3831FCZ1 запросить цену →	1 AH C TRAY FRAME SUB PLATE F DTE364 98/01/01
92	LX-BZ0163FCZZ запросить цену →	AB C Screw (Inch series)
93	TLABZ2900FCZZ запросить цену →	AC C Size label BR-IN (Inch series)
94	TLABZ2896FCZZ запросить цену →	AC C Size label BF-IN (Inch series)
95	VHPGP1A22LC-1 запросить цену →	AK B Photo sensor (GP1A22LC)(Inch series)
96	TLABZ3245FCZZ запросить цену →	AA C Name label
501		(Inch series)(This includes NO.14-96)

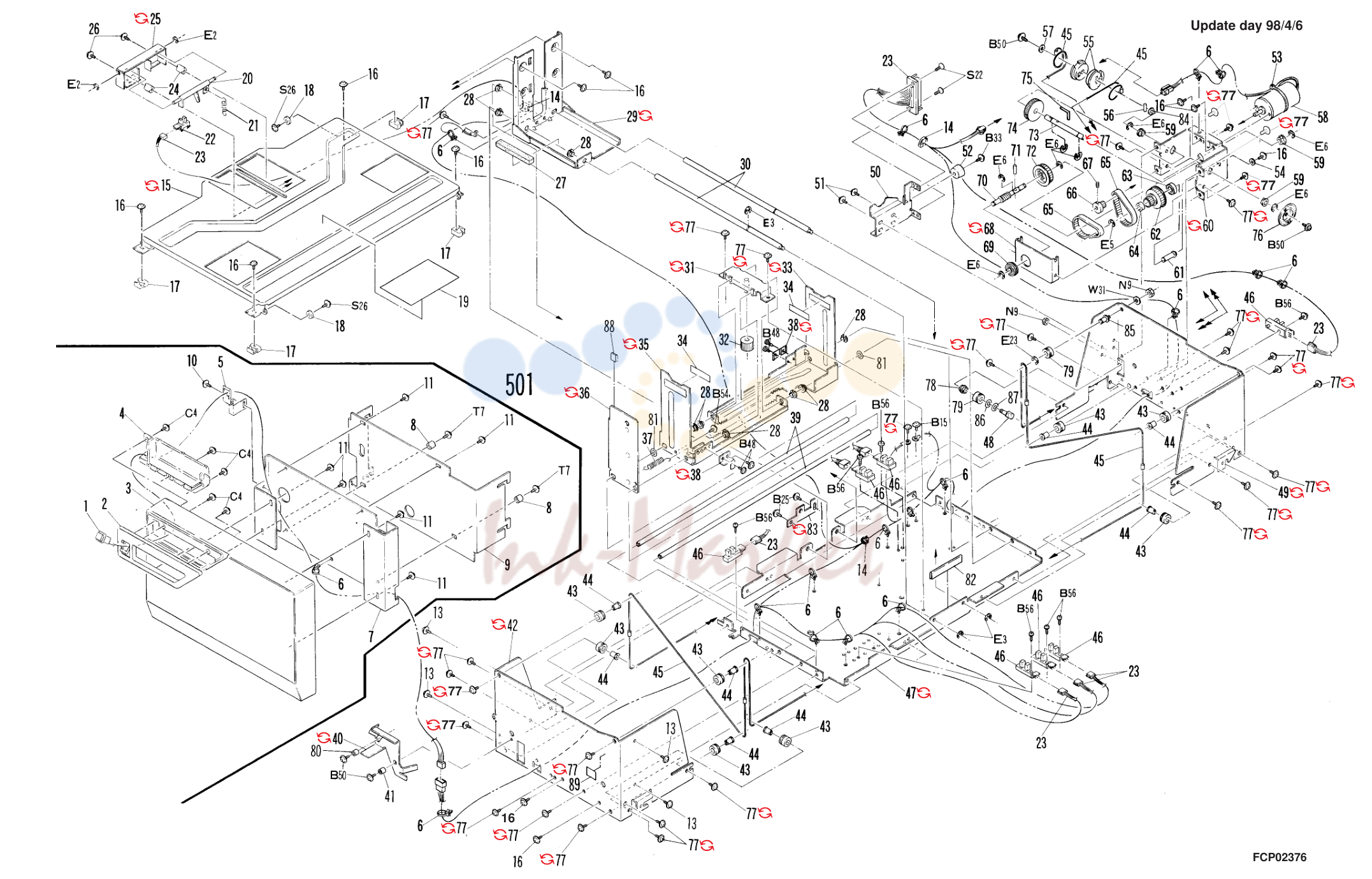

7. :Change

№	Артикул	Описание
7		Paper feeding tray unit 2 (1000 sheets)
1	QSW-P0402FCZ1 запросить цену →	AS B Push switch
2	CHNDP0097FC05 запросить цену →	AN N C PF exterior handle
3	GCAB-0673FCZ1 запросить цену →	BK N D PF exterior
4	PCOVP1004FCZ1 запросить цену →	AK N C PF switch cover
5	QEARP0044FCZZ запросить цену →	AE C PF switch earth plate
6	LBNDJ0043FCZZ запросить цену →	AA C Snap band (SG-130)
7	LPLTM3417FCZZ запросить цену →	AU C PF exterior 2 adjusting plate
8	PCLR-0348FCZZ запросить цену →	AA C PF adjusting coller
9	LPLTM3349FCZZ запросить цену →	AU C Exterior fixing plate A
10	LX-BZ0503FCZZ запросить цену →	AA C Screw (4· 8)
11	LX-BZ0320FCZZ запросить цену →	AA C Screw (4· 6)
13	LX-BZ0618FCZZ запросить цену →	AA C Screw (4· 4)
14	LBNDJ0013FCZZ запросить цену →	AA C Wire band
15	CSOU-0085FC04 запросить цену →	1 BA D TRAY 1000 DTE364 98/01/01
16	LX-BZ3006SC0M запросить цену →	AA C Screw (3· 6)
17	LFIX-0369FCZ1 запросить цену →	AD C Tray wire fixing plate
18	LX-WZ0033FCZZ запросить цену →	AB C CD insulator washer
19	TLABH2991FCZZ запросить цену →	AD C Paper supply instruction label
20	MLEVP0510FCZZ запросить цену →	AG C Lever
21	MSPRT1146FCZZ запросить цену →	AA C Spring,separator pawl
22		VHPGP3A39//-1 AH B Photo transistor (GP3A39)
23	DHAI-2083FCZZ запросить цену →	BB C Paper feeding tray harness
24	LBOSZ1190FCZZ запросить цену →	AE C Switch position boss
25	LPLTM3334FCZ2 запросить цену →	1 AF C SWITCH PLATE DTE364 98/01/01
26	LX-BZ0547FCZZ запросить цену →	AA C Screw (4· 8)(Red)
27	PMLT-0762FCZZ запросить цену →	AB C Rear plate cushion
28	NBRGP0388FCZZ запросить цену →	AB B Slide bearing
29	LPLTM3346FCZ3 запросить цену →	1 AP C REAR PLATE 1000 DTE364 98/01/01
30	NSFTZ1411FCZZ запросить цену →	AK C Rear plate shaft
31	CPLTM3336FC02 запросить цену →	1 AL C SIZE GUIDE SHAFT FIXING PLATE DTE364 98/01/01
32	CGERH0564FC01 запросить цену →	AK C CL gear (24T)
33	CPLTM3345FC04 запросить цену →	1 AZ C SIZE GUIDE PLATE 1000R DTE364 98/01/01
34	TLABZ2857FCZZ запросить цену →	AB C Indicator label
35	LPLTM3836FCZ2 запросить цену →	1 AU C SIZE GUIDE PLATE 1000F DTE364 98/01/01
36	MLEVF0513FCZ2 запросить цену →	1 AK C SIZE GUIDE LEVER 1000 DTE364 98/01/01
37	MSPRC1720FCZZ запросить цену →	AC C Size guide lock spring
38	LPLTM3708FCZ2 запросить цену →	1 AD C CASSETTE SIZE DETECT PLATE DTE364 98/01/01
39	NSFTZ1410FCZZ запросить цену →	AM C Size guide shaft
40	MARMM0134FCZ1 запросить цену →	1 AK C TRAY LOCK ARM 500 DTE364 98/01/01
41	PCLR-0359FCZZ запросить цену →	AB C lock arm collar A
42	LFRM-0653FCZ2 запросить цену →	1 AY C TRAY FRAME 1000F DTE364 98/01/01
43	NPLYZ0189FCZZ запросить цену →	AB C Tray wire pulley
44	NSFTZ1407FCZZ запросить цену →	AE C Tray pulley shaft
45	PWIR-0124FCZ1 запросить цену →	AY C Tray wire
46	VHPGP1A22LC-1 запросить цену →	AK B Photo sensor (GP1A22LC)
47	LPLTM3577FCZ3 запросить цену →	1 BE C BOTTOM PLATE 1000 DTE364 98/01/01
48	NSFTZ1638FCZZ запросить цену →	AK C Tray pulley shaft A
49	LFRM-0654FCZ2 запросить цену →	1 AY C TRAY FRAME 1000R DTE364 98/01/01
50	LPLTM3348FCZZ запросить цену →	AH C Tray connector fixing plate
51	LX-BZ0260FCZZ запросить цену →	AA C Screw (4· 8KS)(Red)
52	PGUMS0188FCZZ запросить цену →	AC C Stopper rubber
53	LHLDW1023ACZZ запросить цену →	AB C Wire holder (PLT-20M)
54	LX-WZ0019FCZZ запросить цену →	AA C Washer
55	NPLYZ0192FCZ1 запросить цену →	AD C Wire winder pulley
56	LPINS0236FCZZ запросить цену →	AA C Pin (f 3· 14)
57	LX-WZ0028FCZZ запросить цену →	AA C Washer
59	NBRGC0133FCZZ запросить цену →	AC B PF bearing (f 8)
60	LFRM-0613FCZ1 запросить цену →	1 AN C LIFT MOTOR FRAME DTE364 98/01/01
61	NSFTZ1408FCZZ запросить цену →	AH C Idle pulley shaft
62	NPLYZ0219FCZZ запросить цену →	AF C Large pulley 50-21
63	NBRGC0389FCZZ запросить цену →	AC B Bearing M
64	NBRGC0390FCZZ запросить цену →	AB B Bearing S
65	NBLTH0157FCZZ запросить цену →	AF B Timing belt (73MXL6.4)
66	NPLYZ0220FCZZ запросить цену →	AG C Pulley
67	LX-BZ0193FCZZ запросить цену →	AB C Screw (3· 4)
68	LPLTM3339FCZZ запросить цену →	AG C Worm gear hold plate
7		Paper feeding tray unit 2 (1000 sheets)
68	LPLTM3339FCZ1 запросить цену →	1 AG C WORM GEAR HOLD PLATE DTE364 98/01/01
69	NBRGY0131FCZZ запросить цену →	AM B Bearing (with f 22 E ring)
70	NGERW0899FCZZ запросить цену →	AT C Worm gear
71	LPINS0155FCZZ запросить цену →	AA C Pin (f 3· 10)
72	NPLYZ0169FCZZ запросить цену →	AE C 48T pulley (48T)
73	NSFTZ1823FCZZ запросить цену →	AP C Worm wheel shaft 1K
74	NGERW0900FCZZ запросить цену →	AF C Worm wheel gear
75	LSTPT0058FCZZ запросить цену →	AC C HR stopper
76	LPLTP2926FCZZ запросить цену →	AF C M sensor plate
77	LX-BZ4008SC0S запросить цену →	1 AA C SCREW(Q’TY:31) DTE364 98/01/01
78	LSTPF0258FCZZ запросить цену →	AC C Pulley shaft A stopper
79	NPLYZ0243FCZZ запросить цену →	AN C Tray wire pulley B
80	PCLR-0360FCZZ запросить цену →	AB C Lock arm collar B
81	LX-WZ0274FCZZ запросить цену →	AA C Washer
82	PTPE-0171FCZZ запросить цену →	AA C Bottom plate protect tape
83	LPLTM3824FCZ1 запросить цену →	1 AE C REAR PLATE SHAFT HOLD PLATE DTE364 98/01/01
84	LX-WZ0047FCZZ запросить цену →	AA C Washer
85	NSFTZ1663FCZZ запросить цену →	AF C Wire pulley shaft
86	LX-WZ0115FCZZ запросить цену →	AA C Washer
87	LX-WZ0066FCZZ запросить цену →	AA C Washer
88	PSHEP1243FCZZ запросить цену →	AB C Sheet
89	TLABZ3245FCZZ запросить цену →	AA C Name label
501	DUNTM6333FC21 запросить цену →	CK E 1 (A 0 B 0 0 s t e ra ir y e s un .. it E xcept Australia)(This includes No.13-89)

Каталог очень большой (4382 позиций). Показаны первые 7 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
