Sharp MX-2300 2700 — каталог запчастей со схемами

Содержание

• 1. PARTS GUIDE
• 2. 1 外装 1(Exteriors 1)
• 3. 2 外装 2(Exteriors 2)
• 4. 5 操作部(Operation unit)
• 5. 6 ｽｷｬﾅｰﾕﾆｯﾄ 1(Scanner unit 1)

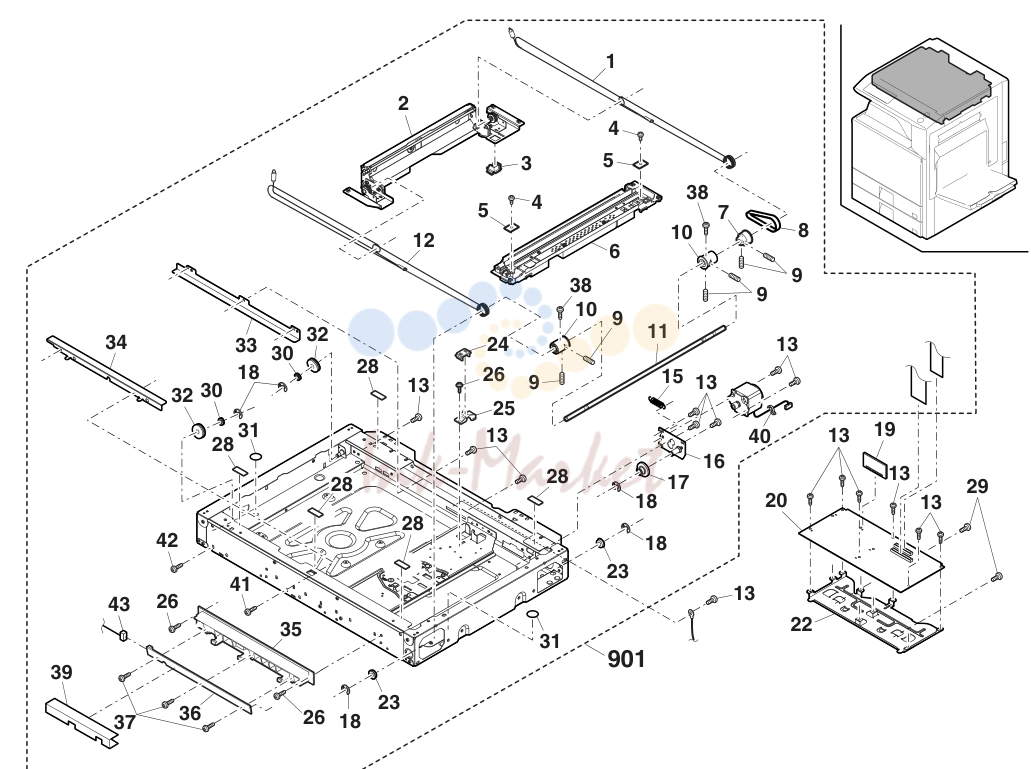

• 6. 7 ｽｷｬﾅｰﾕﾆｯﾄ 2(Scanner unit 2)

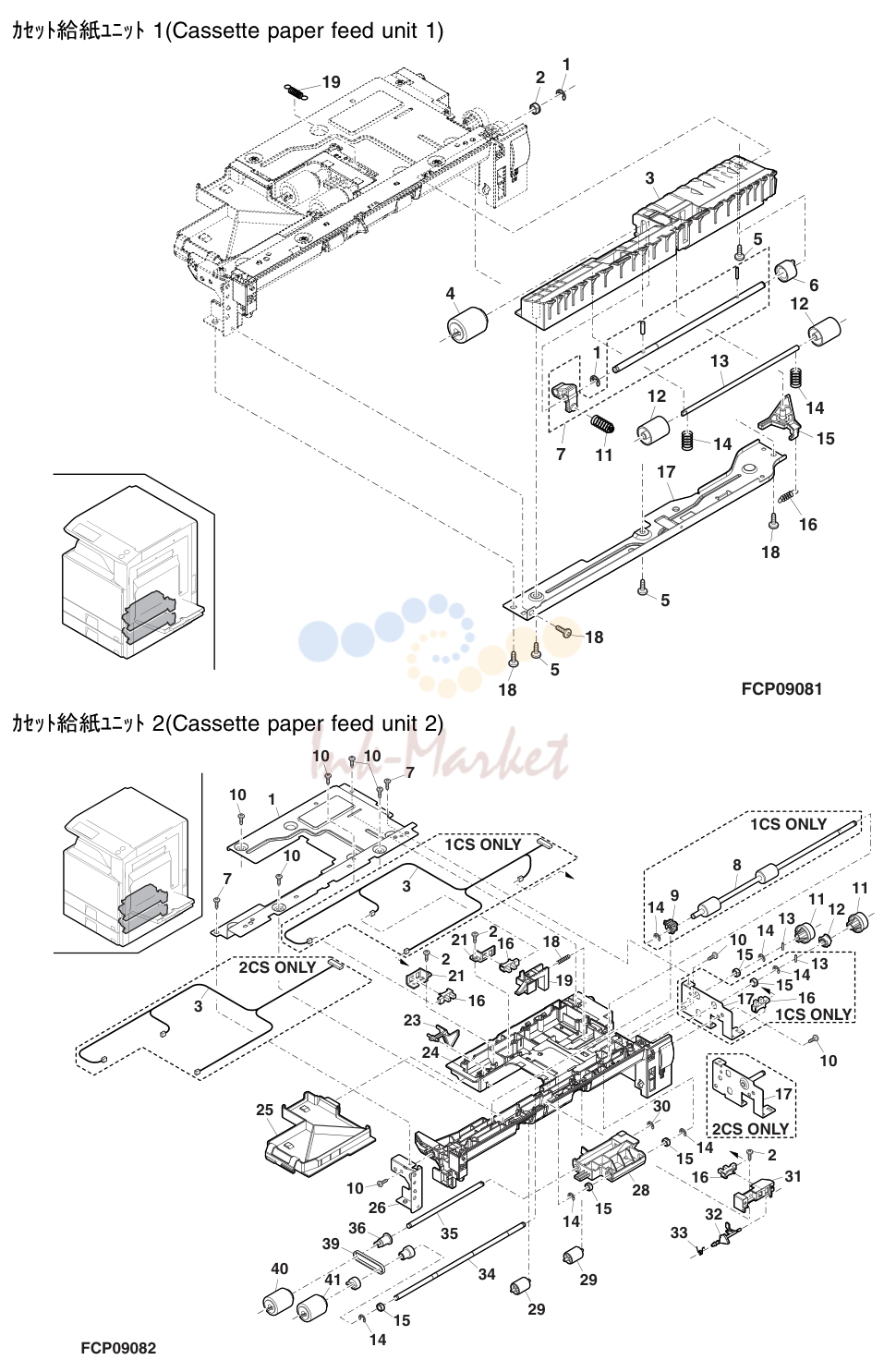

• 7. F ｶｾｯﾄ給紙ﾕﾆｯﾄ 1(Cassette paper feed unit 1)

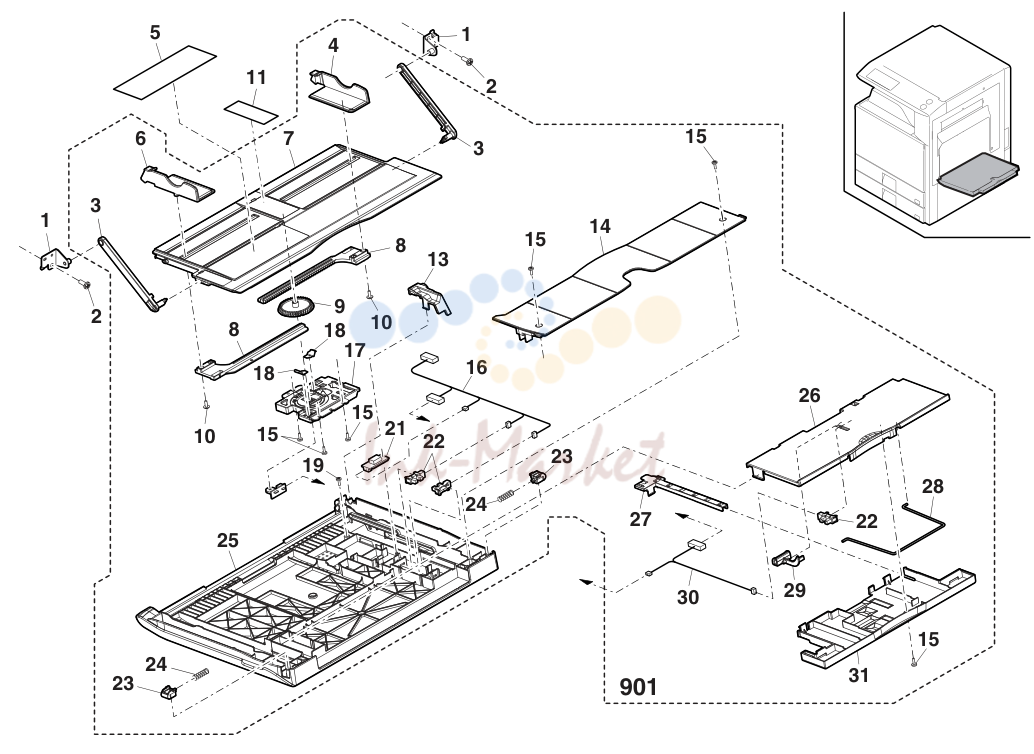

• 8. J ﾏﾙﾁﾄﾚｲﾕﾆｯﾄ(Multi tray unit)

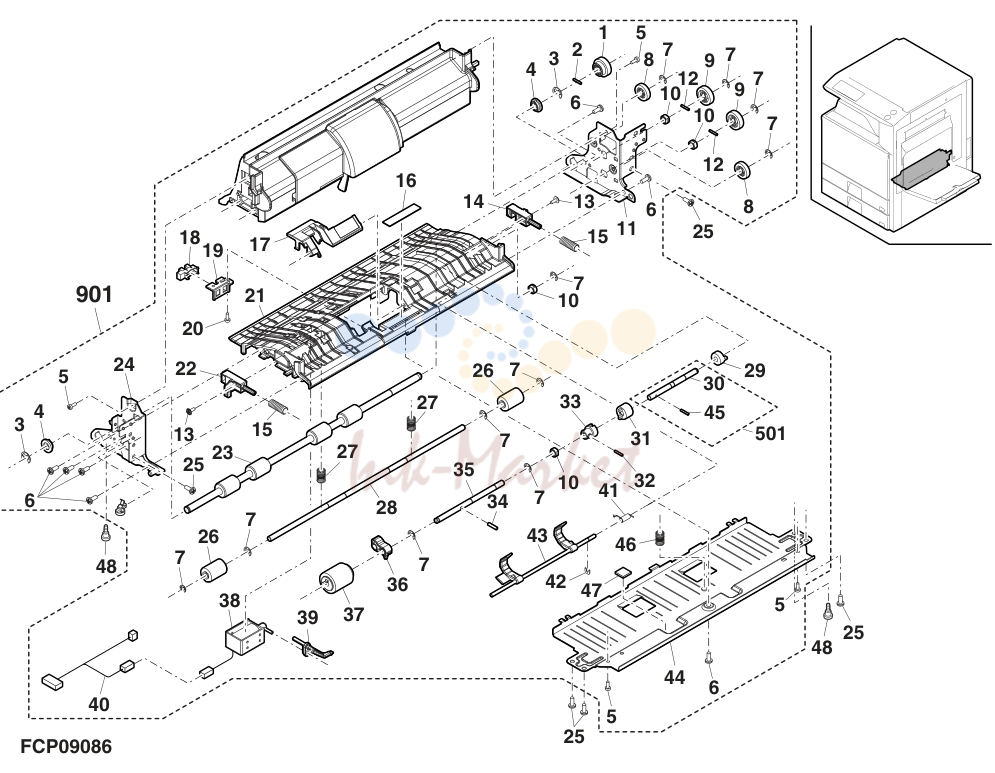

• 9. K ﾏﾙﾁ給紙ﾕﾆｯﾄ1(Multi paper feed unit 1)
• 10. R DV ﾕﾆｯﾄ 1(DV unit 1)
• 11. S DV ﾕﾆｯﾄ 2(DV unit 2)
• 12. T ﾌﾟﾛｾｽﾕﾆｯﾄ(Process unit)
• 13. V 1次転写ﾕﾆｯﾄ 1(1st transfer unit 1)
• 14. W 1次転写ﾕﾆｯﾄ 2(1st transfer unit 2)
• 15. X 1次転写ﾕﾆｯﾄ 3(1st transfer unit 3)
• 16. [ 定着部1(Fusing unit 1)
• 17. ] 定着部3(Fusing unit 3)
• 18. ^ 右ﾄﾞｱﾕﾆｯﾄ 1(Right door unit 1)
• 19. _ 右ﾄﾞｱﾕﾆｯﾄ 2(Right door unit 2)
• 20. . 右ﾄﾞｱﾕﾆｯﾄ 3(Right door unit 3)
• 21. a 排紙ﾕﾆｯﾄ 1(Delivery unit 1)
• 22. b 排紙ﾕﾆｯﾄ 2(Delivery unit 2)
• 23. c 給紙駆動部(Paper feed drive section)
• 24. d ﾒｲﾝ駆動部 1(Main drive section 1)
• 25. e ﾒｲﾝ駆動部 2(Main drive section 2)
• 26. f ｺﾝﾄﾛｰﾙBOX 1(Controll BOX 1)
• 27. j 後ﾌﾚｰﾑ部 1(Rear frame section 1)
• 28. k 後ﾌﾚｰﾑ部 2(Rear frame section 2)
• 29. l ﾌﾚｰﾑ部1(Frame section 1)
• 30. n RSPF 外装部(RSPF Exteriors)[MX-2300FG/N,MX-2700FG/N]
• 31. o RSPF 原稿ﾄﾚｲ(RSPF Original tray)[MX-2300FG/N,MX-2700FG/N]
• 32. s RSPF 搬送部 2(RSPF Transport section 2)[MX-2300FG/N,MX-2700FG/N]
• 33. t RSPF 搬送部 3(RSPF Transport section 3)[MX-2300FG/N,MX-2700FG/N]
• 34. u 中間ﾄﾚｲ(Middle tray)[MX-2300FG/N,MX-2700FG/N]

1. PARTS GUIDE

№	Артикул	Альт. артикул	Описание
1			外装 1(Exteriors 1) _ 右ﾄﾞｱﾕﾆｯﾄ 2(Right door unit 2)
2			外装 2(Exteriors 2) ` 右ﾄﾞｱﾕﾆｯﾄ 3(Right door unit 3)
3			OCｶﾊﾞｰﾕﾆｯﾄ(OC cover unit) [MX-2300G,MX-2700G] a 排紙ﾕﾆｯﾄ 1(Delivery unit 1)
4			原稿検知ﾕﾆｯﾄ(Document detect unit) b 排紙ﾕﾆｯﾄ 2(Delivery unit 2)
5			操作部(Operation unit) c 給紙駆動部(Paper feed drive section)
6			ｽｷｬﾅｰﾕﾆｯﾄ 1(Scanner unit 1) d ﾒｲﾝ駆動部 1(Main drive section 1)
7			ｽｷｬﾅｰﾕﾆｯﾄ 2(Scanner unit 2) e ﾒｲﾝ駆動部 2(Main drive section 2)
8			ﾗﾝﾌﾟﾕﾆｯﾄ(Lamp unit) f ｺﾝﾄﾛｰﾙBOX 1(Control BOX 1)
9			500ｶｾｯﾄ(500 cassette) g ｺﾝﾄﾛｰﾙBOX 2(Control BOX 2)

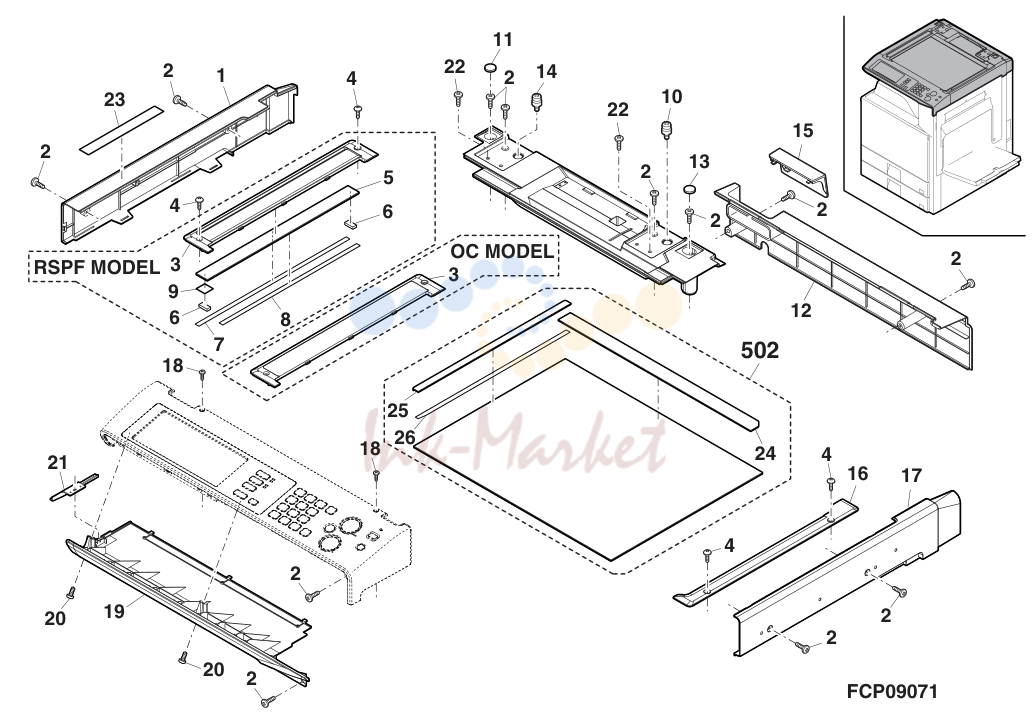

1			外装 1(Exteriors 1)
1	GCAB-1099FCZZ запросить цену →		AQ EQ N D Top cabinet left 上ｷｬﾋﾞ左
2	XHBS740P08000 запросить цену →		AA DD C Screw(4×8) ﾋﾞｽ
3	LFIX-0595FCZZ запросить цену →		AH DX N C Glass fixing plate L [MX-2300FG/N,MX-2700FG/N] ｶﾞﾗｽ押え左
4	XBTS740P06000 запросить цену →		AA DD C Screw(4×6) ﾋﾞｽ
5	PGLSP0109FCZZ запросить цену →		BD GN N A SPF slit glass [MX-2300FG/N,MX-2700FG/N] SPFｽﾘｯﾄｶﾞﾗｽ
6	PGUMS0283FCZ1 запросить цену →		AA DJ C Table glass gum [MX-2300FG/N,MX-2700FG/N] ﾃｰﾌﾞﾙｶﾞﾗｽｺﾞﾑ
7	PSHEZ5368FCZZ запросить цену →		AD DJ N C SPF glass fixing sheet L(Long) [MX-2300FG/N,
8	PSHEZ5367FCZZ запросить цену →		AC DJ N C SPF glass fixing sheet R(Short) [MX-2300FG/N,
9	PSHEZ5366FCZZ запросить цену →		AB DJ N C White sheet [MX-2300FG/N,MX-2700FG/N] 白ﾏｲﾗｰ
10	LX-BZ1024FCZZ запросить цену →		AG DX N C SPF step screw R [MX-2300FG/N,MX-2700FG/N] SPF段ﾋﾞｽR
11	PCOVP0941FCZ3 запросить цену →		AD DJ N D Top cabinet rear cover LP 上ｷｬﾋﾞ後ｶﾊﾞｰLP
12	GCOV-0241FCZZ запросить цену →		AU FG N D Top cabinet rear cover 上ｷｬﾋﾞ後ｶﾊﾞｰ
13	PCOVP0911FCZ3 запросить цену →		AD DJ N D Top cabinet rear cover RP 上ｷｬﾋﾞ後ｶﾊﾞｰRP
14	LX-BZ0776FCPZ запросить цену →		AG DD N C Step screw R [MX-2300FG/N,MX-2700FG/N] 段ﾋﾞｽR
15	GFTA-0028FCZZ запросить цену →		AF DS N D Top cabinet rear cover lid [MX-2300G,MX-2700G] 上ｷｬﾋﾞ後ｶﾊﾞｰﾌﾀ
16	LFIX-0596FCZZ запросить цену →		AG DX N C Glass fixing plate R ｶﾞﾗｽ押え右
17	GCAB-1098FCZZ запросить цену →		AP EQ N D Top cabinet right 上ｷｬﾋﾞ右
18	XBBS730P06000 запросить цену →		AC DD C Screw(3×6) ﾋﾞｽ
19	LDAIU0695FCZZ запросить цену →		AV FG N D Operaiton base plate 操作台板
20	XEBS740P08000 запросить цену →		AA DD C Screw(4×8) ﾋﾞｽ
21	HPNLC0262FCZZ запросить цену →		AE DJ N D Operation panel B 操作ﾊﾟﾈﾙB
22	XBTSC50P16000 запросить цену →		AA DD C Screw(5×16) [MX-2300FG/N,MX-2700FG/N] ﾋﾞｽ
23	TLABH5006FCZZ запросить цену →		AD DJ N D Copy prohibition caution label (Japan only) ｺﾋﾟｰ禁止注意ﾗﾍﾞﾙ
24	CPLTP6571FC02 запросить цену →		AP EQ N C Document regulation plate (Except Japan) 原稿基準板
25	CPLTP6570FC02 запросить цену →		AH DX N C Index plate (Except Japan) 指標板
26	PSHEZ5361FCZZ запросить цену →		AG DX N C Shading sheet ｼｪｰﾃﾞｨﾝｸﾞｼｰﾄ
502	DUNT-7434DS11 запросить цену →		BA FX N E Table glass (Except Japan) ﾃｰﾌﾞﾙｶﾞﾗｽ

2. 1 外装 1(Exteriors 1)

№	Артикул	Альт. артикул	Описание

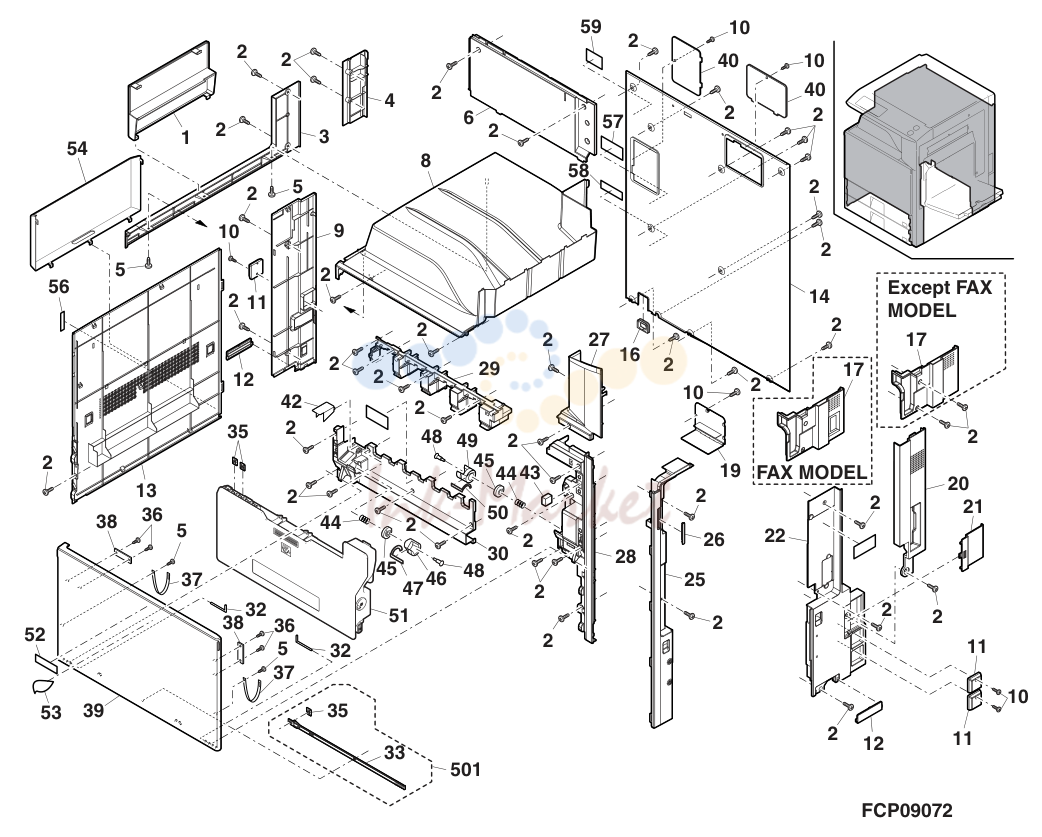

2			外装 2(Exteriors 2)
1	GCOV-0242FCZ1 запросить цену →		AR EQ N D Delivery cover 排紙ｶﾊﾞｰ
2	XHBS740P08000 запросить цену →		AA DD C Screw(4×8) ﾋﾞｽ
3	GCAB-1102FCZZ запросить цену →		AP EQ N D Delivery tray left 排紙ﾄﾚｲｷｬﾋﾞ左
4	GCAB-1097FCZZ запросить цену →		AK DX N D Left cabinet R 左ｷｬﾋﾞ後
5	XEBS740P08000 запросить цену →		AA DD C Screw(4×8) ﾋﾞｽ
6	GCAB-1103FCZZ запросить цену →		AU EZ N D Delivery tray rear joint cabinet 排紙ﾄﾚｲ後連結ｷｬﾋﾞ
8	GCAB-1101FCZ2 запросить цену →		BC GD N D Delivery tray cabinet 排紙ﾄﾚｲｷｬﾋﾞ
9	GCAB-1116FCZZ запросить цену →		AS EQ N D Left cabinet lower rear 左ｷｬﾋﾞ下後
10	XHBS730P06000 запросить цену →		AC DD C Screw(3×6) ﾋﾞｽ
11	PFTA-0135FCPZ запросить цену →		AD DJ N D Connector cover B ｺﾈｸﾀｰﾌﾀ B
12	GCAB-1115FCZZ запросить цену →		AC DJ N D Desk joint cover ﾃﾞｽｸ連結用ﾌﾀ
13	GCAB-1096FCZZ запросить цену →		BC GJ N D Left cabinet 左ｷｬﾋﾞ
14	GCAB-1114FCZZ запросить цену →		BC GD N D Rear cabinet 後ｷｬﾋﾞ
16	LHLDW1152FCZZ запросить цену →		AC DJ C Bush ﾌﾞｯｼｭ
17	GCAB-1095FCZZ запросить цену →		AL EB N D Right joint cabinet [MX-2300G/N,MX-2700G/N] 右連結ｷｬﾋﾞ
19	GFTA-0027FCZZ запросить цену →		AG DS N D Desk joint cover R ﾃﾞｽｸ連結ﾌﾀ後
20	GCAB-1149FCZZ запросить цену →		AQ EQ N D Right cabinet R cover 右ｷｬﾋﾞ後ｶﾊﾞｰ
21	PCOVP1878FCZZ запросить цену →		AE DS N D Ozon filter cover ｵｿﾞﾝﾌｨﾙﾀｰｶﾊﾞｰ
22	GCAB-1094FCZ1 запросить цену →		AU EZ N D Right cabinet R 右ｷｬﾋﾞ後
25	GCAB-1092FCZZ запросить цену →		AT EZ N D Right cabinet F 右ｷｬﾋﾞ前
26	PFTAP0150FCZZ запросить цену →		AC DJ N D Card reader cover ｶｰﾄﾞﾘｰﾀﾞｰﾌﾀ
27	GCAB-1091FCZZ запросить цену →		AP EQ N D Front cabinet upper 前ｷｬﾋﾞ上
28	PCOVP1868FCZZ запросить цену →		AX FG N D Frame cover A ﾌﾚｰﾑｶﾊﾞｰA
29	PCOVP1832FCZZ запросить цену →		AR EQ N D Front upper frame cover (Inch series) 前上ﾌﾚｰﾑｶﾊﾞｰ
30	PCOVP1869FCZ1 запросить цену →		AS EZ N D Frame cover B ﾌﾚｰﾑｶﾊﾞｰB
32	MHNG-0220FCZZ запросить цену →		AG DX N C Front cabinet hinge 前ｷｬﾋﾞﾋﾝｼﾞ
33	PBARP0045FCZZ запросить цену →		AE DJ N D LSU cleaning bar LSUｸﾘｰﾆﾝｸﾞ棒
35	CDAIU0699DS71 запросить цену →		AK EB N E LSU cleaning unit LSUｸﾘｰﾆﾝｸﾞﾕﾆｯﾄ
36	XEBS730P08000 запросить цену →		AC DD C Screw(3×8) ﾋﾞｽ
37	LBNDZ0077FCZ1 запросить цену →		AD DJ N C Front cabinet band 前ｷｬﾋﾞﾊﾞﾝﾄﾞ
38	LPLTM5027FCZZ запросить цену →		AC DJ C MG catch plate S MGｷｬｯﾁﾌﾟﾚｰﾄS
39	CCAB-1090FC01 запросить цену →		BA FX N D Front cabinet 前ｷｬﾋﾞ
40	GFTA-0026FCZZ запросить цену →		AF DS N D Rear cabinet cover 後ｷｬﾋﾞ用ﾌﾀ
42	PCOVP1870FCZZ запросить цену →		AE DJ N D Power supply switch cover 電源ｽｲｯﾁｶﾊﾞｰ
43	PMAGT0015FCPZ запросить цену →		AF DS N C Magnet catch(10P) ﾏｸﾞﾈｯﾄｷｬｯﾁ
44	MSPRC3507FCZZ запросить цену →		AC DJ N C Damper pressure spring ﾀﾞﾝﾊﾟｰ加圧ｽﾌﾟﾘﾝｸﾞ
45	MCAMP0118FCZZ запросить цену →		AC DJ N C Damper cum ﾀﾞﾝﾊﾟｰｶﾑ
46	LHLDZ1712FCZZ запросить цену →		AC DJ N C Waste toner box holder L 廃ﾄﾅｰﾎﾞｯｸｽﾎﾙﾀﾞｰL
47	PSHEZ5455FCZ1 запросить цену →		AG DJ N C Damper sheet L ﾀﾞﾝﾊﾟｰｼｰﾄL
48	LX-BZ0747FCZZ запросить цену →		AB DD C Step screw(M4) 段ﾋﾞｽ
49	LHLDZ1713FCZZ запросить цену →		AC DJ N C Waste toner box holder R 廃ﾄﾅｰﾎﾞｯｸｽﾎﾙﾀﾞｰR
50	PSHEZ5456FCZ1 запросить цену →		AG DJ N C Damper sheet R ﾀﾞﾝﾊﾟｰｼｰﾄR
51	CYOK-0060DS52 запросить цену →		AZ FQ N A Waste toner bottol 廃ﾄﾅｰﾎﾞﾄﾙ
52	CBDGD0050FC04 запросить цену →		AE DJ N D Model name plate [MX-2700G] 機種名ﾌﾟﾚｰﾄ
53	HBDGD0048FCZZ запросить цену →		AP EQ N D Front cabinet badge 前ｷｬﾋﾞﾊﾞｯｼﾞ
54	PCOVP2022FCZZ запросить цену →		AP EQ N D Manual cover 取説ｶﾊﾞｰ
56	TLABZ5112FCZZ запросить цену →		AC DJ N D Heater switch label (Japan only) ﾋｰﾀｰｽｲｯﾁﾗﾍﾞﾙ
57	TLABG5005FCZZ запросить цену →		AC DJ N D Class 1 label (Japan only) ｸﾗｽ1ﾗﾍﾞﾙ
58	TLABH5004FCZZ запросить цену →		AB DJ N D Plug caution label (Japan only) ﾌﾟﾗｸﾞｺｰｼｮﾝﾗﾍﾞﾙ
59	TCAUA1069FCZZ запросить цену →		AC DJ N D Service caution label (Except Japan) ｻｰﾋﾞｽ注意ﾗﾍﾞﾙ
501	CDAIU0699DS51 запросить цену →		AL EB N E LSU cleaning unit(10P) LSUｸﾘｰﾆﾝｸﾞﾕﾆｯﾄ

3. 2 外装 2(Exteriors 2)

№	Артикул	Альт. артикул	Описание
3			OCｶﾊﾞｰﾕﾆｯﾄ(OC cover unit)[MX-2300G,MX-2700G]
1	GCOV-0243FCZZ запросить цену →		AY FQ N D OC cover F OCｶﾊﾞｰF
2	GCOV-0247FCZZ запросить цену →		AS EQ N D OC stocker OCｽﾄｯｶｰ
3	GCOV-0244FCZZ запросить цену →		BA FX N D OC cover R OCｶﾊﾞｰR
4	MHNG-0218FCZZ запросить цену →		AD DJ C OC cover hinge OCｶﾊﾞｰﾋﾝｼﾞ
5	LPINS0346FCZZ запросить цену →		AE DS N C OC cover hinge pin OCｶﾊﾞｰﾋﾝｼﾞﾋﾟﾝ
6	XJBS740P08000 запросить цену →		AB DD C Screw(4×8) ﾋﾞｽ
8	XJBS740P10000 запросить цену →		AB DD C Screw(4×10) ﾋﾞｽ
9	MHNG-0221FCZZ запросить цену →		AT EZ N C OC hinge L OCﾋﾝｼﾞL
10	PSHEZ5345FCZZ запросить цену →		AX FG N C OC cushion OCﾏｯﾄ P
11	MHNG-0222FCZZ запросить цену →		AT EZ N C OC hinge R OCﾋﾝｼﾞR
501	CCOV-0243FC31 запросить цену →		BL HL N E OC cover unit(Without No.8,9,10,11) OCｶﾊﾞｰﾕﾆｯﾄ
901	CCOV-0243DS51 запросить цену →		BR LX N E OC cover unit OCｶﾊﾞｰﾕﾆｯﾄ
3			OCｶﾊﾞｰﾕﾆｯﾄ(OC cover unit)[MX-2300G,MX-2700G]
4			原稿検知ﾕﾆｯﾄ(Document detect unit)
1	NSFTZ1805FCPZ запросить цену →		AM EG N C Document detect fulcrum shaft 原稿検知支点軸
2	XRESP30-06000 запросить цену →		AA DD C E ring(E3) Eﾘﾝｸﾞ
3	MSPRT1563FCZZ запросить цену →		AC DD C Document detect spring 原稿検知ｽﾌﾟﾘﾝｸﾞ
4	XBPS730P06KS0 запросить цену →		AB DD C Screw(3×6KS) ﾋﾞｽ
5	MARMP0148FCZ3 запросить цену →		AK DX N C Document detect arm lower 原稿検知ｱｰﾑ下
6	PSLDP0183FCZZ запросить цену →		AD DJ C Document detect shading plate N 原稿検知遮光板N
8	LHLDZ1085FCZ3 запросить цену →		AE DJ N C Document detect fulcrum holder 原稿検知支点ﾎﾙﾀﾞｰ
9	LBSHZ0364FCZZ запросить цену →		AB DJ N C Original detect bush 原稿検知ﾌﾞｯｼｭ
10	MARMP0147FCZ3 запросить цену →		AK DX N C Document detect arm upper 原稿検知ｱｰﾑ上
11	XEPS730P05000 запросить цену →		AA DD C Screw(3×5) ﾋﾞｽ
12	GCAB-1100FCZZ запросить цену →		BP EZ N D Top cabinet rear 上ｷｬﾋﾞ後
13	XEBS730P08000 запросить цену →		AC DD C Screw(3×8) ﾋﾞｽ
14	CARMP0147DS54 запросить цену →		AZ FQ N E Original detector luminescence unit 原稿検知発光ﾕﾆｯﾄ
4			原稿検知ﾕﾆｯﾄ(Document detect unit)

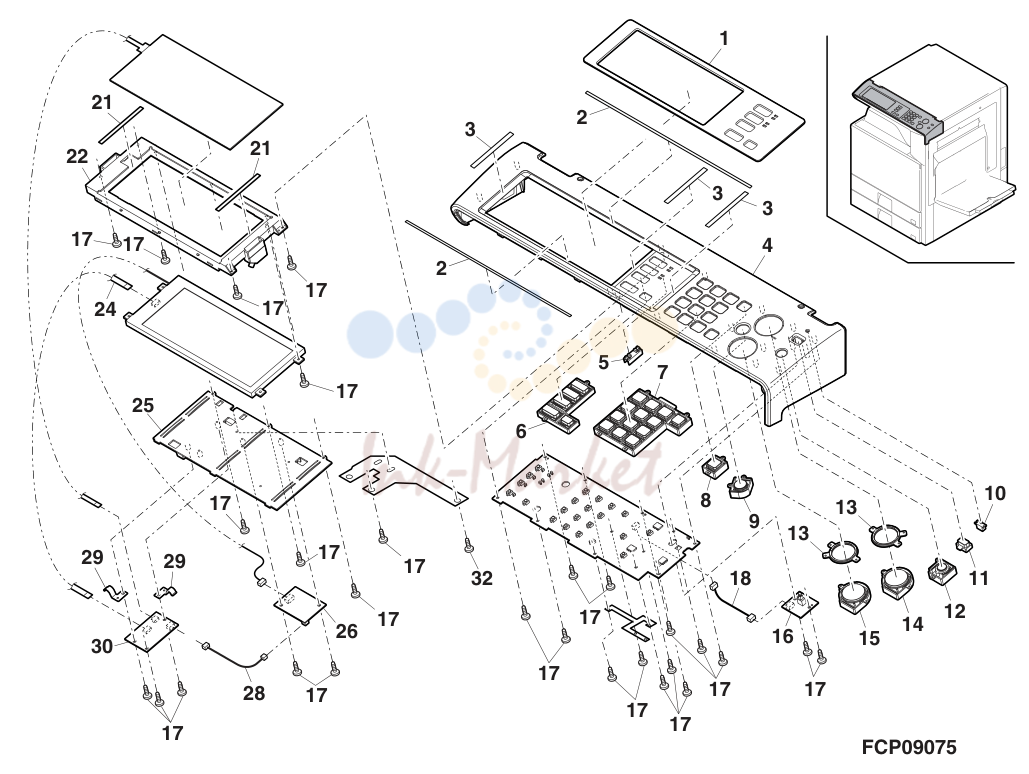

5			操作部(Operation unit)
1	CFILW0302FC03 запросить цену →		AR EQ N D Operation filter [MX-2300G,MX-2700G](Japan only) 操作ﾌｨﾙﾀｰ
2	PSHEZ5391FCZZ запросить цену →		AC DJ N C OP filter fixing sheet A 操作ﾌｨﾙﾀｰ取付ｼｰﾄA
3	PSHEZ5392FCZZ запросить цену →		AB DJ N C OP filter fixing sheet B 操作ﾌｨﾙﾀｰ取付ｼｰﾄB
4	CPNLC0261FC03 запросить цену →		AX FG N C Operation panel [MX-2300G,MX-2700G](Japan only) 操作ﾊﾟﾈﾙ
5	PLNS-0083FCZZ запросить цену →		AC DJ N B LCD lens A LED用ﾚﾝｽﾞA
6	JBTN-0277FCZZ запросить цену →		AH DX N C Switch key 切替ｷｰ
7	CBTN-0274FC01 запросить цену →		AM EG N C 10 key ﾃﾝｷｰ
8	CBTN-0275FC02 запросить цену →		AE DJ N C CA key [MX-2300N,MX-2700N](Except Japan) CAｷｰ
9	CBTN-0276FC01 запросить цену →		AE DJ N C Stop key ｽﾄｯﾌﾟｷｰ
10	PLNS-0084FCZZ запросить цену →		AC DJ N B LCD lens B LED用ﾚﾝｽﾞB
11	CBTN-0279FC01 запросить цену →		AH DX N C Power supply switch key 電源ｽｲｯﾁｷｰ
12	CBTN-0278FC01 запросить цену →		AH DX N C Power saving mode key 節電ﾓｰﾄﾞｷｰ
13	CFILW0303FC01 запросить цену →		AE DS N D Copy key ring ｺﾋﾟｰｷｰﾘﾝｸﾞ
14	CBTN-0272FC01 запросить цену →		AR EQ N C Color copy key ｶﾗｰｺﾋﾟｰｷｰ
15	CBTN-0272FC02 запросить цену →		AL EB N C Monochrome copy key 白黒ｺﾋﾟｰｷｰ
16	CPWBF1658FC31 запросить цену →		AQ EQ N E Power switch PWB 電源ｽｲｯﾁ基板
17	XEBS730P08000 запросить цену →		AC DD C Screw(3×8) ﾋﾞｽ
18	DHAI-3747FCZZ запросить цену →		AD DJ N C PSW harness PSWﾊｰﾈｽ
21	PSHEZ4906FCZZ запросить цену →		AC DJ C Touch panel sheet ﾀｯﾁﾊﾟﾈﾙｼｰﾄ
22	LHLDZ1645FCZZ запросить цену →		AK DX N C LCD holder A LCDﾎﾙﾀﾞｰA
24	QCNW-0230FCZZ запросить цену →		AF DS N C LCD-P FFC LCD-P FFC
25	LHLDZ1646FCZZ запросить цену →		AH DX N C LCD holder B LCDﾎﾙﾀﾞｰB
26	CPWBF1677FC31 запросить цену →		AY FQ N E LCD inverter PWB LCDｲﾝﾊﾞｰﾀｰ基板
28	DHAI-3748FCZZ запросить цену →		AD DJ N C LCD inverter harness LCDｲﾝﾊﾞｰﾀｰﾊｰﾈｽ
29	MSPRP3009FCZZ запросить цену →		AD DJ C LCD earth plate LCD用ｱｰｽ板
30	CPWBN1659FCE1 запросить цену →		AZ FX N E LVDS PWB LVDS基板
32	XHBS730P06000 запросить цену →		AC DD C Screw(3×6) ﾋﾞｽ
901	CPNLC0261DS53 запросить цену →		CC TZ N E Operation panel unit [MX-2300G,MX-2700G](Japan only) 操作ﾊﾟﾈﾙﾕﾆｯﾄ

4. 5 操作部(Operation unit)

№	Артикул	Альт. артикул	Описание

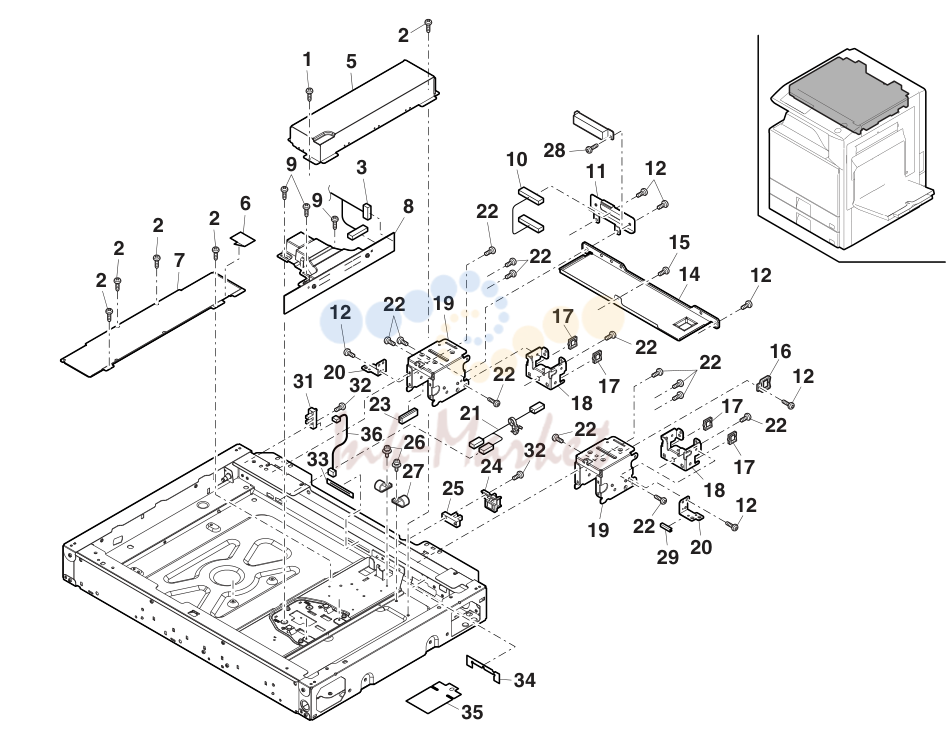

6			ｽｷｬﾅｰﾕﾆｯﾄ 1(Scanner unit 1)
1	XHBS730P05000 запросить цену →		AA DD C Screw(3×5) ﾋﾞｽ
2	XHBS730P04000 запросить цену →		AA DD C Screw(3×4) ﾋﾞｽ
3	DHAI-3738FCZ2 запросить цену →		BE GN N C CCD-F harness CCD-Fﾊｰﾈｽ1
5	PBOX-0151FCZZ запросить цену →		AK EB N D Dark box 暗箱
6	PSHEZ5363FCZZ запросить цену →		AB DJ N C CL lead protect sheet CLﾘｰﾄﾞ保護ﾏｲﾗｰ
7	PCOVP1864FCZZ запросить цену →		AG DX N D FFC cover FFCｶﾊﾞｰ
8	CPLTM6526DS51 запросить цену →		CA TV N E CCD unit CCDﾕﾆｯﾄ
9	XHBS730P08KS0 запросить цену →		AC DD C Screw(3×8KS) ﾋﾞｽ
10	DHAI-3751FCZ1 запросить цену →		AR EQ N C RSPF interface harness 本体RSPF中継ﾊｰﾈｽ
11	LPLTM6668FCZZ запросить цену →		AE DJ N C SPF connector fixing plate SPFｺﾈｸﾀｰ取付板
12	XHBS740P06000 запросить цену →		AA DD C Screw(4×6) ﾋﾞｽ
14	PCOVP1857FCZZ запросить цену →		AL EB N D SCN PWB cover SCN基板ｶﾊﾞｰ
15	XHBS730P06000 запросить цену →		AC DD C Screw(3×6) ﾋﾞｽ
16	LHLDW0825FCZZ запросить цену →		AB DD C Wire saddle ﾜｲﾔｰｻﾄﾞﾙ
17	LHLDW0595FCZZ запросить цену →		AC DD N C Edge saddle(EDS2) ｴｯｼﾞｻﾄﾞﾙ
18	LPLTM6523FCZZ запросить цену →		AF DS N C OC reinforce plate OC補強板
19	LPLTM6522FCZZ запросить цену →		AK DX N C OC fixing plate OC取付板
20	LPLTM6495FCZZ запросить цену →		AC DJ N C OC hinge fixing plate OCﾋﾝｼﾞ取付板
21	DHAI-3813FCZ2 запросить цену →		AH DX N C SCN-WH harness 2 SCN-WHﾊｰﾈｽ2
22	XHBS740P08000 запросить цену →		AA DD C Screw(4×8) ﾋﾞｽ
23	LBSHC0096FCZZ запросить цену →		AA DD C Edging(CE-016 L=30) ｴｯｼﾞﾝｸﾞ
24	PGIDM2111FCZZ запросить цену →		AC DJ N C Sensor guide ｾﾝｻｰｶﾞｲﾄﾞ
25	VHPLG217L5S-1 запросить цену →		AM EG N B Photo sensor(LG217L-5S) ﾌｫﾄｾﾝｻｰ
26	XHBS730P08KS0 запросить цену →		AC DD C Screw(3×8KS) ﾋﾞｽ
27	LBNDJ0005FCZZ запросить цену →		AB DD C Clamp ｸﾗﾝﾌﾟ
28	XBBS730P06000 запросить цену →		AC DD C Screw(3×6) [MX-2300G,MX-2700G] ﾋﾞｽ
29	PHOG-2066SC15 запросить цену →		AA DD C Edge protect(CE-012 15mm) ｴｯｼﾞ保護材
31	VHPLG217L5A-1 запросить цену →		AM EG N B Photo sensor(LG217L-5A) ﾌｫﾄｾﾝｻｰ
32	XBBS740P14000 запросить цену →		AB DD C Screw(4×14) ﾋﾞｽ
33	PSHEZ5362FCZZ запросить цену →		AC DJ C FCC protect sheet FCC保護ﾏｲﾗｰ
34	PSHEZ5364FCZZ запросить цену →		AC DJ C CCD harness protect sheet CCDﾊｰﾈｽ保護ﾏｲﾗｰ
35	PSHEZ5365FCZZ запросить цену →		AC DJ C CCD harness under sheet CCDﾊｰﾈｽ下ﾏｲﾗｰ
36	DHAI-3744FCZZ запросить цену →		AF DS N C MHPS harness MHPSﾊｰﾈｽ

5. 6 ｽｷｬﾅｰﾕﾆｯﾄ 1(Scanner unit 1)

№	Артикул	Альт. артикул	Описание
7			ｽｷｬﾅｰﾕﾆｯﾄ 2(Scanner unit 2)
1	PWIR-0191FCP1 запросить цену →		AN EG N C MB wire R MBﾜｲﾔｰR
2	CHLDZ1663FC31 запросить цену →		BC GJ N E 2nd,3rd mirror unit 2nd,3rdﾐﾗｰﾕﾆｯﾄ
3	PGIDM1890FCZZ запросить цену →		AC DJ C CL guide CLｶﾞｲﾄﾞ
4	XBBS740P06000 запросить цену →		AA DD C Screw(4×6) ﾋﾞｽ
5	LHLDZ1505FCZZ запросить цену →		AC DJ C Wire holder ﾜｲﾔｰﾎﾙﾀﾞｰ
6	CDAIU0619DS60 запросить цену →		BP LP N E Lamp unit ﾗﾝﾌﾟﾕﾆｯﾄ
7	NPLYZ0401FCZZ запросить цену →		BB GD C Pulley(50T) ﾌﾟｰﾘｰ
8	NBLTH0440FCZZ запросить цену →		AS EQ N B Winder drive belt 巻取り駆動ﾍﾞﾙﾄ
9	LX-BZ0049FCPZ запросить цену →		AB DD C Screw(4×6) ﾋﾞｽ
10	NPLYZ0031QSZZ запросить цену →		AL EB C Winder pulley 巻取りﾌﾟｰﾘｰ
11	NSFTZ2694FCPZ запросить цену →		AY FQ N C Winder drive shaft 巻取り駆動軸
12	PWIR-0192FCP1 запросить цену →		AN EG N C MB wire F MBﾜｲﾔｰF
13	XHBS730P06000 запросить цену →		AC DD C Screw(3×6) ﾋﾞｽ
15	MSPRT3388FCZZ запросить цену →		AC DJ N C Mirror motor spring ﾐﾗｰﾓｰﾀｰｽﾌﾟﾘﾝｸﾞ
16	CPLTM6520FC01 запросить цену →		AH DX N C Mirror motor fixing plate ﾐﾗｰﾓｰﾀｰ取付板
17	NGERH1647FCZZ запросить цену →		AE DJ N C Mirror motor idle gear ﾐﾗｰﾓｰﾀｰｱｲﾄﾞﾙｷﾞﾔ
18	XRESP70-08000 запросить цену →		AA DD C E ring(E7) Eﾘﾝｸﾞ
19	VHI28F081L66C запросить цену →		AW FG N B Scanner flash PWB(28F081L66C) SCNﾌﾗｯｼｭ基板
20	CPWBX1713DS548 запросить цену →		CD UD N E Scanner PWB [MX-2300G/FG/N] ｽｷｬﾅ基板
22	LPLTM6524FCZZ запросить цену →		AK EB N C Scanner PWB fixing plate ｽｷｬﾅ基板取付板
23	NBRGY0466FCZZ запросить цену →		AK EB C Bearing(φ8-16) 軸受
24	LFIX-0537FCZZ запросить цену →		AD DJ C Harness fixer ﾊｰﾈｽ押え
25	LDAIU0610FCZZ запросить цену →		AE DS D Harness fixing base ﾊｰﾈｽ押えﾍﾞｰｽ
26	XHBS740P06000 запросить цену →		AA DD C Screw(4×6) ﾋﾞｽ
28	PGUMS0283FCZ1 запросить цену →		AA DJ C Table glass gum ﾃｰﾌﾞﾙｶﾞﾗｽｺﾞﾑ
29	XHBS740P08000 запросить цену →		AA DD C Screw(4×8) ﾋﾞｽ
30	NPLYZ0006QSZZ запросить цену →		AD DJ C L pulley Lﾌﾟｰﾘｰ
31	PSHEZ4836FCZZ запросить цену →		AB DJ C Screw protect sheet ﾋﾞｽ保護ｼｰﾄ
32	NPLYZ0005QSZZ запросить цену →		AG DX C Pulley 定ﾌﾟｰﾘｰ
33	LRALM0225FCZZ запросить цену →		AG DS N A MB-B rail R MB-Bﾚｰﾙ R
34	LRALM0226FCZZ запросить цену →		AE DS N A MB-B rail F MB-Bﾚｰﾙ F
35	LHLDZ1381FCZZ запросить цену →		AL EB C ORS PWB holder 受光基板ﾎﾙﾀﾞｰ
36	CPWBF1454FCE2 запросить цену →		BN FQ E ORS PWB 受光基板
37	XEPS740P06000 запросить цену →		AB DD C Screw(4×6) ﾋﾞｽ
38	LX-BZ0324FCPZ запросить цену →		AA DD C Screw ﾋﾞｽ
39	PSHEP5301FCZZ запросить цену →		AB DJ C Harness protect sheet ﾊｰﾈｽ保護ｼｰﾄ
40	LBNDJ0071FCZZ запросить цену →		AC DJ C Band(RSG-100) ﾊﾞﾝﾄﾞ
41	LX-BZ0004QSPZ запросить цену →		AB DD C Red screw(3×6) 赤ﾋﾞｽ
42	XBTS740P06000 запросить цену →		AA DD C Screw(4×6) ﾋﾞｽ
43	DHAI-3658FCZZ запросить цену →		AE DS C ORS PD harness ORS PDﾊｰﾈｽN

6. 7 ｽｷｬﾅｰﾕﾆｯﾄ 2(Scanner unit 2)

№	Артикул	Альт. артикул	Описание
8			ﾗﾝﾌﾟﾕﾆｯﾄ(Lamp unit)
1	RLMPD0703FCZZ запросить цену →		BD GN N B Lamp ｷｾﾉﾝﾗﾝﾌﾟWCR
2	XEBS730P08000 запросить цену →		AC DD C Screw(3×8) ﾋﾞｽ
3	XBBS730P12000 запросить цену →		AA DD N C Screw(3×12) ﾋﾞｽ
4	MSPRP2825FCZZ запросить цену →		AC DJ C Mirror spring ﾐﾗｰｽﾌﾟﾘﾝｸﾞ
5	TLABZ4335FCZZ запросить цену →		AB DJ D High voltage caution label N 高圧注意ﾗﾍﾞﾙN
6	PREFL0173FCZZ запросить цену →		AN EQ N C Reflector ﾘﾌﾚｸﾀｰ
7	MSLI-0138FCZZ запросить цену →		AC DJ C Slider ｽﾗｲﾀﾞｰ
8	PCUSU0203FCZZ запросить цену →		AE DS C Cushion 防振ｸｯｼｮﾝ
9	LSTYM0261FCZZ запросить цену →		AB DJ C Wire support plate ﾜｲﾔｰ支持板
10	LDAIU0619FCZ1 запросить цену →		AS EQ D Lamp base ﾗﾝﾌﾟﾍﾞｰｽ
12	PMIR-0164FCZZ запросить цену →		AP EQ B 1st mirror 第1ﾐﾗｰ
13	QCNW-0227FCZ1 запросить цену →		AE DJ N C SCN-LAMP FFC SCN-ﾗﾝﾌﾟ FFC
14	LFIX-0545FCZZ запросить цену →		AC DJ C CL lead harness fixer CLﾘｰﾄﾞﾊｰﾈｽ押え
15	CPWBF1678FC31 запросить цену →		BD GN N E CL inverter CLｲﾝﾊﾞｰﾀｰ
16	PCUSF0334FCZZ запросить цену →		AP EQ C Mirror cushion ﾐﾗｰｸｯｼｮﾝ
17	PSHEP5507FCZZ запросить цену →		AC DJ N C Lamp holder sheet ﾗﾝﾌﾟﾎﾙﾀﾞｰﾏｲﾗｰ
901	CDAIU0619DS60 запросить цену →		BP LP N E Lamp unit ﾗﾝﾌﾟﾕﾆｯﾄ
8			ﾗﾝﾌﾟﾕﾆｯﾄ(Lamp unit)
9			500 ｶｾｯﾄ(500 cassette)
1	JHNDP0174FCZZ запросить цену →		AU FG N C Cassette handle ｶｾｯﾄ取手
2	XEBS730P08000 запросить цену →		AC DD C Screw(3×8) ﾋﾞｽ
3	GCOV-0238FCZZ запросить цену →		AH DX N D Cassette handle cover ｶｾｯﾄ取手ｶﾊﾞｰ
4	PSHEZ5399FCZZ запросить цену →		AE DS N C Cassette handle sheet ｶｾｯﾄ取手ｼｰﾄ
5	LPLTM6443FCZZ запросить цену →		AS EQ N C Rotation plate 回転板
6	LPLTP6439FCZZ запросить цену →		AE DS N C Rear edge plate 後端板
7	TCADZ6027FCZZ запросить цену →		AD DJ N D Size display label (Inch Seires) ｻｲｽﾞ表示ﾗﾍﾞﾙ
8	PSHEZ5397FCZZ запросить цену →		AD DJ N C Rotation sheet R 回転ｼｰﾄｸﾗﾘｰﾉR
10	LPLTP6436FCZ1 запросить цену →		AN EQ N C 500 regulation plate R 500規制板 R
12	PTPE-0282FCZZ запросить цену →		AA DJ N C Side plate tape R 側板ﾃｰﾌﾟR
13	LPLTM6445FCZZ запросить цену →		AB DJ N C Regulation plate 規制板
15	XEBS740P12000 ✓ в наличии		AA DD C Screw(4×12) ﾋﾞｽ
16	LPLTP6440FCZZ запросить цену →		AD DJ N C OC adjust plate OC調整板
17	NGERH1609FCZZ ✓ в наличии		AC DJ N C Gear(18T) ｷﾞﾔ
18	MSPRC3400FCZZ запросить цену →		AC DJ N C Cassette earth spring ｶｾｯﾄｱｰｽｽﾌﾟﾘﾝｸﾞ
19	PSHEZ5388FCZZ запросить цену →		AC DJ N C Rotation plate silencer 回転板消音材
20	GCASP0177FCZZ запросить цену →		BA FX N D 500 cassette 500ｶｾｯﾄ
21	MLEVP0923FCZZ запросить цену →		AC DJ N C Remain actuator 残量ｱｸﾁｪｰﾀｰ
22	MSPRD3419FCZZ запросить цену →		AB DJ N C Remain actuator spring 残量ｱｸﾁｪｰﾀｰｽﾌﾟﾘﾝｸﾞ
23	XEBS740P06000 запросить цену →		AA DD C Screw(4×6) ﾋﾞｽ
24	XRESP70-08000 запросить цену →		AA DD C E ring(E7) Eﾘﾝｸﾞ
25	PSHEZ5387FCZZ запросить цену →		AD DJ N C Multi separate front sheet R ﾏﾙﾁ分離前ｼｰﾄR
26	CPLTM6444DS51 запросить цену →		AS EZ N C Lift plate ﾘﾌﾄﾌﾟﾚｰﾄ
27	MSPRD3418FCZZ запросить цену →		AF DS N C Lift plate silence spring ﾘﾌﾄﾌﾟﾚｰﾄ消音ｽﾌﾟﾘﾝｸﾞ
28	LX-BZ1023FCZZ запросить цену →		AD DJ N C Step screw 誤挿入防止段ﾋﾞｽ
33	LPLTP6437FCZZ запросить цену →		AQ EQ N C 500 regulation plate F 500規制板 F
34	LHLDZ1618FCZZ запросить цену →		AC DJ N C Rear edge holder 後端板ﾎﾙﾀﾞｰ
35	LX-BZ0531FCPZ запросить цену →		AB DD N C Screw ﾋﾞｽ
36	LHLDW1226FCZZ запросить цену →		AB DJ C Turn fastener ﾀｰﾝﾌｧｽﾅｰ
37	TLABZ5148FCZZ запросить цену →		AC DJ D Energy star label (Except Europe) ｴﾅｼﾞｰｽﾀｰﾗﾍﾞﾙ
501	CCASP0177DS51 запросить цену →		BG GT N E 500 cassette 500ｶｾｯﾄ
9			500 ｶｾｯﾄ(500 cassette)
1	XRESP50-06000 запросить цену →		AA DD C E ring(E5) Eﾘﾝｸﾞ
2	NBRGM0096FCZ1 запросить цену →		AC DJ C Bearing 軸受
3	PGIDM2156FCZZ запросить цену →		AN EQ N C PF upper PG 2 (2CS) 給紙下PG2
4	NROLR1466FCZ1 ✓ в наличии		AN DX A PF separate roller 給紙分離ﾛｰﾗｰ
5	XEBS740P10000 запросить цену →		AA DD C Screw(4×10) ﾋﾞｽ
6	PCLC-0316FCP1 запросить цену →		AP EQ N B Separate torque limiter 分離ﾄﾙｸﾘﾐｯﾀｰ
7	CSFTZ2929FC31 запросить цену →		AU EZ N E Separate shaft 分離軸
11	MSPRC3398FCZZ запросить цену →		AC DJ N C Separate pressure spring 分離圧接ｽﾌﾟﾘﾝｸﾞ
12	NROLP1516FCZZ запросить цену →		AA DJ N C Transport follower roller 搬送従動ﾛｰﾗｰ
13	NSFTZ2949FCZZ запросить цену →		AG DX N C Right door follower shaft 右ﾄﾞｱ従動軸
14	MSPRC3399FCZZ запросить цену →		AC DJ N C Transport follower spring 搬送従動ｽﾌﾟﾘﾝｸﾞ
15	LPLTP6484FCZZ запросить цену →		AC DJ N C Separate release plate 分離圧解板
16	MSPRT2973FCZZ запросить цену →		AD DJ C Multi separate release spring ﾏﾙﾁ分離圧解ｽﾌﾟﾘﾝｸﾞ
17	LPLTM6515FCZZ запросить цену →		AH DX N C PF lower PG reinforce plate 給紙下PG補強板
18	XHBS740P08000 запросить цену →		AA DD C Screw(4×8) ﾋﾞｽ
19	MSPRT3431FCZZ запросить цену →		AC DJ N C Pick pressure spring ﾋﾟｯｸ加圧ｽﾌﾟﾘﾝｸﾞ
1	LPLTM6514FCZZ запросить цену →		AN EQ N C PF upper PG reinforce plate 給紙上PG補強板
2	XEBS730P08000 запросить цену →		AC DD C Screw(3×8) ﾋﾞｽ
3	DHAI-3714FCZZ запросить цену →		AH DX N C Paper feed harness (2CS) 給紙ﾊｰﾈｽ
7	XHBS740P08000 запросить цену →		AA DD C Screw(4×8) ﾋﾞｽ
8	NROLR1524FCZZ запросить цену →		AT EZ N C Transport roller 1 搬送ﾛｰﾗｰ1
9	LHLDZ1678FCZZ запросить цену →		AB DJ N C Bearing holder 軸受ﾎﾙﾀﾞｰ
10	XEBS740P10000 запросить цену →		AA DD C Screw(4×10) ﾋﾞｽ
11	NGERH1638FCZZ запросить цену →		AD DJ N C Gear(20T-P) ｷﾞｱ
12	NPLYZ0489FCZZ запросить цену →		AR EQ N C Pulley (2CS) ﾌﾟｰﾘｰ
13	LPINS0133FCZZ запросить цену →		AA DD C Pin(2-10) 平行ﾋﾟﾝ
14	XRESP50-06000 запросить цену →		AA DD C E ring(E5) Eﾘﾝｸﾞ
15	NBRGM0096FCZ1 запросить цену →		AC DJ C Bearing 軸受
16	VHPGP1A71L3-1 запросить цену →		AG DS B Sensor ｾﾝｻｰ
17	CFRM-1191FC01 запросить цену →		AE DJ N C Paper feed R frame 2nd (2CS) 給紙Rﾌﾚｰﾑ
18	MSPRT3430FCZZ запросить цену →		AC DJ N C Pick up release lever spring 呼込圧解ﾚﾊﾞｰｽﾌﾟﾘﾝｸﾞ
19	MLEVP0947FCZZ запросить цену →		AD DJ N C Pick up release lever 呼込解除ﾚﾊﾞｰ
21	LPLTP5827FCZZ запросить цену →		AF DS C Multi sensor fixing plate ﾏﾙﾁｾﾝｻｰ取付板
23	MLEVP0949FCZZ запросить цену →		AC DJ N C PE actuator PEｱｸﾁｪｰﾀｰ
24	PGIDM2155FCZZ запросить цену →		AT EZ N C PF upper PG 2 (2CS) 給紙上PG2
25	PGIDM2126FCZZ запросить цену →		AH DX N C Paper feed PG-F 給紙PG-F
26	LFRM-1154FCZZ запросить цену →		AE DS N C Paper feed F frame 給紙Fﾌﾚｰﾑ
28	LHLDZ1637FCZZ запросить цену →		AS EQ N C Pick up holder 呼込ﾎﾙﾀﾞｰ
29	NROLP1351FCZZ запросить цену →		AG DX C Follower roller 従動ﾛｰﾗｰ
30	XRESP40-06000 ✓ в наличии		AA DD C E ring(E4) Eﾘﾝｸﾞ
31	LHLDZ1679FCZZ запросить цену →		AC DJ N C Sensor holder ｾﾝｻｰﾎﾙﾀﾞｰ
32	MLEVP0951FCZZ ✓ в наличии		AC DJ N C PS front 2 sensor actuator PS前2ｾﾝｻｰｱｸﾁｪｰﾀｰ
33	MSPRD3420FCZZ запросить цену →		AB DJ N C PS front 2 actuator spring PS前2ｱｸﾁｪﾀｰｽﾌﾟﾘﾝｸﾞ
34	NSFTZ2927FCZZ запросить цену →		BT MW N C Paper feed shaft 給紙軸
35	NSFTZ2928FCZZ запросить цену →		AR EQ N C Pick up shaft 呼込軸
36	NPLYZ0365FCZZ запросить цену →		AC DJ C Pick up roller pulley 呼込ﾛｰﾗｰﾌﾟｰﾘｰ
39	NBLTH0412FCZZ запросить цену →		AE DJ B Belt(57MXL3.2) ﾍﾞﾙﾄ
40	NROLR1467FCZ1 запросить цену →		AN DX A Pick up roller 呼込ﾛｰﾗｰ
41	NROLR1466FCZ1 ✓ в наличии		AN DX A PF separate roller 給紙分離ﾛｰﾗｰ

7. F ｶｾｯﾄ給紙ﾕﾆｯﾄ 1(Cassette paper feed unit 1)

№	Артикул	Альт. артикул	Описание
1	NBLTH0452FCZZ запросить цену →		AQ EQ N B PF reverse belt 給紙反転ﾍﾞﾙﾄ
2	NPLYZ0441FCZZ запросить цену →		AC DJ N C Pulley(22P) ﾌﾟｰﾘｰ
3	LPINS0133FCZZ запросить цену →		AA DD C Pin(2-10) 平行ﾋﾟﾝ
4	XRESP50-06000 запросить цену →		AA DD C E ring(E5) Eﾘﾝｸﾞ
5	NBRGM0096FCZ1 запросить цену →		AC DJ C Bearing 軸受
6	XEBS730P08000 запросить цену →		AC DD C Screw(3×8) ﾋﾞｽ
7	PGIDM2127FCZZ запросить цену →		AP EQ N C PF reverse PG 給紙反転PG
8	NROLR1525FCZZ запросить цену →		AT EZ N A Transport roller 2 搬送ﾛｰﾗｰ2
9	QEARP0195FCZZ запросить цену →		AC DJ N C Transport earth plate 搬送ｱｰｽ板
10	NBLTH0479FCZZ запросить цену →		AT EZ N B Paer feed transport belt 給紙搬送ﾍﾞﾙﾄ
11	XEBS740P14000 запросить цену →		AB DD N C Screw(4×14) ﾋﾞｽ
12	CFRM-1155FC01 запросить цену →		AH DX N D Transport under frame 搬送下ﾌﾚｰﾑ
13	PGIDM2124FCZZ запросить цену →		AL EB N C PF lower transport PG 給紙下搬送PG
14	PGIDM2125FCZZ запросить цену →		AL EB N C PF movable PG lower 給紙可動PG下
15	LPLTM6516FCZZ запросить цену →		AC DJ N C Movable PG fixing plate 可動PG取付板
16	NBLTH0450FCZZ запросить цену →		AQ EQ N B Belt ﾍﾞﾙﾄ
17	NPLYZ0457FCZZ запросить цену →		AC DJ N C Transport lower gear pulley 搬送下ｷﾞｱﾌﾟｰﾘｰ
18	PGIDM2113FCZZ запросить цену →		AL EB N C PF transport lower PG 給紙搬送下PG
19	XEBS740P10000 запросить цену →		AA DD C Screw(4×10) ﾋﾞｽ
20	XHBS740P08000 запросить цену →		AA DD C Screw(4×8) ﾋﾞｽ
21	NPLYZ0489FCZZ запросить цену →		AR EQ N C Pulley(22P) ﾌﾟｰﾘｰ
1	PGIDM2128FCZZ запросить цену →		AW FG N C Right lower door PG 右下ﾄﾞｱPG
2	XEBS740P12000 ✓ в наличии		AA DD C Screw(4×12) ﾋﾞｽ
3	LSTPP0275FCZZ запросить цену →		AE DS C Stopper ｽﾄｯﾊﾟｰ
4	MLEVP0950FCZZ запросить цену →		AE DS N C Right door lock release lever 右ﾄﾞｱﾛｯｸ解除ﾚﾊﾞｰ
5	XBPS730P06000 запросить цену →		AA DD C Screw(3×6) ﾋﾞｽ
6	PTME-0284FCZZ запросить цену →		AE DS C Lock pawl ﾛｯｸ爪
7	NSFTZ2930FCZZ запросить цену →		BQ LP N C Right lower door lock shaft 右下ﾄﾞｱﾛｯｸ軸
8	LHLDZ1639FCZZ запросить цену →		AC DJ N C Right door fulcrum holder R 右ﾄﾞｱ支点ﾎﾙﾀﾞｰR
9	MSPRC3402FCZZ запросить цену →		AC DJ N C Lock lever pressure spring ﾛｯｸﾚﾊﾞｰ加圧ｽﾌﾟﾘﾝｸﾞ
10	GCAB-1089FCZZ запросить цену →		AV FG N D Right lower door cabinet 右下ﾄﾞｱｷｬﾋﾞ
11	GDOR-0042FCZZ запросить цену →		AE DJ N D Cover right lower door ﾌﾀ右下ﾄﾞｱ
12	NROLP1516FCZZ запросить цену →		AA DJ N C Transport follower roller 搬送従動ﾛｰﾗｰ
13	MSPRC3401FCZZ запросить цену →		AB DJ N C Right lower door pressure spring 右下ﾄﾞｱ加圧ｽﾌﾟﾘﾝｸﾞ
14	NSFTZ2949FCZZ запросить цену →		AG DX N C Right door follower shaft 右ﾄﾞｱ従動軸
15	LX-BZ3008SCPM запросить цену →		AA DD C Screw(3×8) ｶｯﾌﾟｽｸﾘｭｰ
16	PRNGP0077FCZZ запросить цену →		AA DD C Resin ring(E7) 樹脂ﾘﾝｸﾞ
17	XHBS740P08000 запросить цену →		AA DD C Screw(4×8) ﾋﾞｽ
19	LHLDZ1638FCZZ запросить цену →		AC DJ N C Right door fulcrum holder F 右ﾄﾞｱ支点ﾎﾙﾀﾞｰF
901	CCAB-1089DS51 запросить цену →		BD GN N E Right lower door unit 右下ﾄﾞｱﾕﾆｯﾄ
1	CPLTM6610FC01 запросить цену →		AE DJ N C MF tray arm plate MFﾄﾚｲｱｰﾑﾌﾟﾚｰﾄ
2	XHBS740P08000 запросить цену →		AA DD C Screw(4×8) ﾋﾞｽ
3	MARMP0322FCZZ запросить цену →		AC DJ N C MF tray arm MFﾄﾚｲｱｰﾑ
4	PGIDM2119FCZZ запросить цену →		AE DJ N C MF width guide R MF幅ｶﾞｲﾄﾞ R
5	TLABH5110FCZZ запросить цену →		AD DJ N D MF size label (Except Japan) MFｻｲｽﾞﾗﾍﾞﾙ
6	PGIDM2118FCZZ запросить цену →		AD DJ N C MF width guide F MF幅ｶﾞｲﾄﾞ F
7	LSOU-0199FCZZ запросить цену →		AR EQ N D MF tray upper MFﾄﾚｲ上
8	NGERR1675FCZZ запросить цену →		AE DJ N C MF width detect rack MF幅検知ﾗｯｸ
9	NGERP1635FCZZ запросить цену →		AD DJ N C MF width detect pinion gear MF幅検知ﾋﾟﾆｵﾝｷﾞﾔ
10	XEPS730P06X00 запросить цену →		AA DD C Screw(3×6X) ﾋﾞｽ
11	TLABH5109FCZZ запросить цену →		AD DJ N D MF paper direction label MF用紙方向ﾗﾍﾞﾙ
13	PCOVP1835FCZZ запросить цену →		AC DJ N C MF harness cover MFﾊｰﾈｽｶﾊﾞｰ
14	PCOVP1821FCZZ запросить цену →		AL EB N D MF tray upper inner cover MFﾄﾚｲ上内ｶﾊﾞｰ
15	XEBS730P08000 запросить цену →		AC DD C Screw(3×8) ﾋﾞｽ
16	DHAI-3730FCZ1 запросить цену →		AQ EZ N C MF tray harness 手差しﾄﾚｲﾊｰﾈｽ
17	LPLTP6483FCZZ запросить цену →		AF DS N C MF width detect fixing plate MF幅検知取付板
18	MSPRP3331FCZZ запросить цену →		AB DJ N C MF width detect plate spring MF幅検知板ｽﾌﾟﾘﾝｸﾞ
19	LX-BZ0884FCPZ запросить цену →		AB DD N C Pinion gear screw CGR ﾋﾟﾆｵﾝｷﾞﾔ用ﾋﾞｽCGR
21	RDTCH0161FCZZ запросить цену →		AX FG B Temperature and humidity sensor 温湿度ｾﾝｻｰ
22			VHPGP1S73P+-1 AF DS B Photo sensor(GP1S73P) ﾌｫﾄｾﾝｻｰ
23	MLOKZ0012FCZZ запросить цену →		AC DJ N C ADU open/close door lock ADU開閉ﾄﾞｱﾛｯｸ
24	MSPRC3413FCZZ запросить цену →		AB DJ N C Open/close lock spring 開閉ﾛｯｸｽﾌﾟﾘﾝｸﾞ
25	LSOU-0200FCZZ запросить цену →		AX FG N D MF tray lower MFﾄﾚｲ下
26	LSOU-0201FCZZ запросить цену →		AN EQ N D MF tray 2 upper MFﾄﾚｲ2上
27	LHLDZ1631FCZZ запросить цену →		AD DJ N C MF harness holder MFﾊｰﾈｽﾎﾙﾀﾞｰ
28	PGIDW2158FCZZ запросить цену →		AF DS N C MF support guide MF補助ｶﾞｲﾄﾞ
29	MLEVP0929FCZZ запросить цену →		AC DJ N C MF paper detect actuator MF用紙検知ｱｸﾁｪｰﾀｰ
30	DHAI-3735FCZ3 запросить цену →		AG DX N C MF tray harness 2 手差しﾄﾚｲﾊｰﾈｽ2
31	LSOU-0202FCZZ запросить цену →		AL EB N D MF tray 2 lower MFﾄﾚｲ2下
901	CSOU-0200DS52 запросить цену →		BK HG N D Multi tray unit ﾏﾙﾁﾄﾚｲﾕﾆｯﾄ

8. J ﾏﾙﾁﾄﾚｲﾕﾆｯﾄ(Multi tray unit)

№	Артикул	Альт. артикул	Описание
1	NGERH1640FCZZ ✓ в наличии		AC DJ N C Gear(20T) ｷﾞﾔ
2	LPINS0155FCZZ запросить цену →		AA DD C Pin(3-10) 平行ﾋﾟﾝ
3	XRESP70-08000 запросить цену →		AA DD C E ring(E7) Eﾘﾝｸﾞ
4	NBRGC0504FCZZ запросить цену →		AC DJ C Bearing(F8X12X5 16X) 軸受
5	XHBS730P08000 запросить цену →		AB DD C Screw(3×8) ﾋﾞｽ
6	XEBS740P10000 запросить цену →		AA DD C Screw(4×10) ﾋﾞｽ
7	XRESP50-06000 запросить цену →		AA DD C E ring(E5) Eﾘﾝｸﾞ
8	NGERH1634FCZZ запросить цену →		AR EQ N C Separate gear(18T) 分離ｷﾞﾔ
9	NGERH1510FCZZ ✓ в наличии		AD DJ C PS front drive gear(20T) PS前駆動ｷﾞﾔ
10	NBRGM0096FCZ1 запросить цену →		AC DJ C Bearing 軸受
11	CPLTM6501FC01 запросить цену →		AL EB N C MF drive plate MF駆動ﾌﾟﾚｰﾄ
12	LPINS0133FCZZ запросить цену →		AA DD C Pin(2-10) 平行ﾋﾟﾝ
13	XEPS730P08X00 запросить цену →		AA DD C Screw(3×8X) ﾋﾞｽ
14	MSLIP0148FCZZ запросить цену →		AC DJ N C MF slider R MFｽﾗｲﾀﾞｰR
15	MSPRC3407FCZZ запросить цену →		AC DJ N C MF slider spring MFｽﾗｲﾀﾞｰｽﾌﾟﾘﾝｸﾞ
16	PSHEZ4960FCZZ запросить цену →		AQ EQ C Pick up pad 呼込みﾊﾟｯﾄ
17	PCOVP1833FCZZ запросить цену →		AD DJ N D MF lower maintenance cover MF下ﾒﾝﾃﾅﾝｽｶﾊﾞｰ
18			VHPGP1S73P+-1 AF DS B Photo sensor(GP1S73P) ﾌｫﾄｾﾝｻｰ
19	LPLTP5827FCZZ запросить цену →		AF DS C Multi sensor fixing plate ﾏﾙﾁｾﾝｻｰ取付板
20	XEBS730P08000 запросить цену →		AC DD C Screw(3×8) ﾋﾞｽ
21	PGIDM2114FCZZ запросить цену →		AQ EQ N C MF lower base PG MF下ﾍﾞｰｽﾍﾟｰﾊﾟｰｶﾞｲﾄﾞ
22	MSLIP0147FCZZ запросить цену →		AC DJ N C MF slider F MFｽﾗｲﾀﾞｰF
23	NROLR1519FCZZ запросить цену →		AU FG N A MF transport roller MF搬送ﾛｰﾗｰ
24	CPLTM6502FC01 запросить цену →		AK DX N C MF front plate MF前ﾌﾟﾚｰﾄ
25	XHBS740P08000 запросить цену →		AA DD C Screw(4×8) ﾋﾞｽ
26	NROLP0896FCZZ запросить цену →		AC DD C Transport follower roller 搬送従動ﾛｰﾗｰ
27	MSPRC3410FCZZ запросить цену →		AC DJ N C ADU follower roller spring upper ADU従動ﾛｰﾗｰｽﾌﾟﾘﾝｸﾞ上
28	NSFTZ2933FCZZ запросить цену →		BQ LP N C MF LCC pass roller shaft MF LCCﾊﾟｽﾛｰﾗｰ軸
29	NCPL-0081FCZZ ✓ в наличии		AH DX N A One way coupling ﾜﾝｳｪｲｶｯﾌﾟﾘﾝｸﾞ
30	NSFTZ2935FCZ1 запросить цену →		AP EQ N C Separate roller coupling shaft 分離ﾛｰﾗｰｶｯﾌﾟﾘﾝｸﾞ軸
31	PCLC-0316FCP1 запросить цену →		AP EQ N B Separate torque limiter 分離ﾄﾙｸﾘﾐｯﾀｰ
32	LPINS0333FCZZ запросить цену →		AB DJ N C Spring pin(2-12) ｽﾌﾟﾘﾝｸﾞﾋﾟﾝ
33	NCPL-0067FCZZ запросить цену →		AD DJ C Separate coupling 分離ｶｯﾌﾟﾘﾝｸﾞ
34	LPINS0334FCZZ запросить цену →		AB DJ C Spring pin(3-14) ｽﾌﾟﾘﾝｸﾞﾋﾟﾝ
35	NSFTZ2934FCZZ запросить цену →		AR EQ N C MF separate rolelr shaft MF分離ﾛｰﾗｰ軸
36	LHLDZ1630FCZZ запросить цену →		AC DJ N C MF separate roller rotation fulcrum holder MF分離ﾛｰﾗｰ回転支点
37	NROLR1466FCZ1 ✓ в наличии		AN DX A PF separate roller 給紙分離ﾛｰﾗｰ
38	RPLU-0353FCPZ запросить цену →		AQ EQ N B Gate solenoid ｹﾞｰﾄｿﾚﾉｲﾄﾞ
39	MARMP0327FCZZ запросить цену →		AC DJ N C MF stop arm MFｽﾄｯﾌﾟｱｰﾑ
40	DHAI-3733FCZZ запросить цену →		AG DX N C Multi lower unit harness ﾏﾙﾁ下ﾕﾆｯﾄﾊｰﾈｽ
41	MSPRD3422FCZZ запросить цену →		AC DJ N C MF stopper spring MFｽﾄｯﾊﾟｰｽﾌﾟﾘﾝｸﾞ
42	PRNGP0115FCZZ запросить цену →		AB DJ C Resin E ring(E3) 樹脂Eﾘﾝｸﾞ
43	LSTPP0375FCZZ запросить цену →		AM EG C Stopper ｽﾄｯﾊﾟｰ
44	LPLTM6499FCZZ запросить цену →		AM EG N C MF lower base guide reinforce plate MF下ﾍﾞｰｽｶﾞｲﾄﾞ補強
45	LPINS0089FCZZ запросить цену →		AA DD C Spring pin ｽﾌﾟﾘﾝｸﾞﾋﾟﾝ
46	MSPRC3408FCZZ запросить цену →		AC DJ N C MF separate roller spring MF分離ﾛｰﾗｰｽﾌﾟﾘﾝｸﾞ
47	PMLT-1447FCZZ запросить цену →		AA DJ N C MF gate silence sushion MFｹﾞｰﾄ消音ﾓﾙﾄ
48	LX-BZ0736FCPZ запросить цену →		AC DD N C DV drive step screw DV駆動段ﾋﾞｽ
501	CSFTZ2935DS51 запросить цену →		AM EG N E Separate roller coupling shaft 分離ﾛｰﾗｰｶｯﾌﾟﾘﾝｸﾞ軸
901	DUNT-7466DS11 запросить цену →		BP LP N E Multi paper feed unit (Include Block [16]) ﾏﾙﾁ給紙ﾕﾆｯﾄ

Каталог очень большой (1844 позиций). Показаны первые 8 узлов со схемами; полный список доступен по запросу.
