Sharp AR-SP2PG — каталог запчастей со схемами

Содержание

1. DEFINITION
2. 2 ﾋﾟｯｸｱｯﾌﾟﾕﾆｯﾄ(Pick up unit)
3. 3 搬送ﾕﾆｯﾄ(Transport unit)

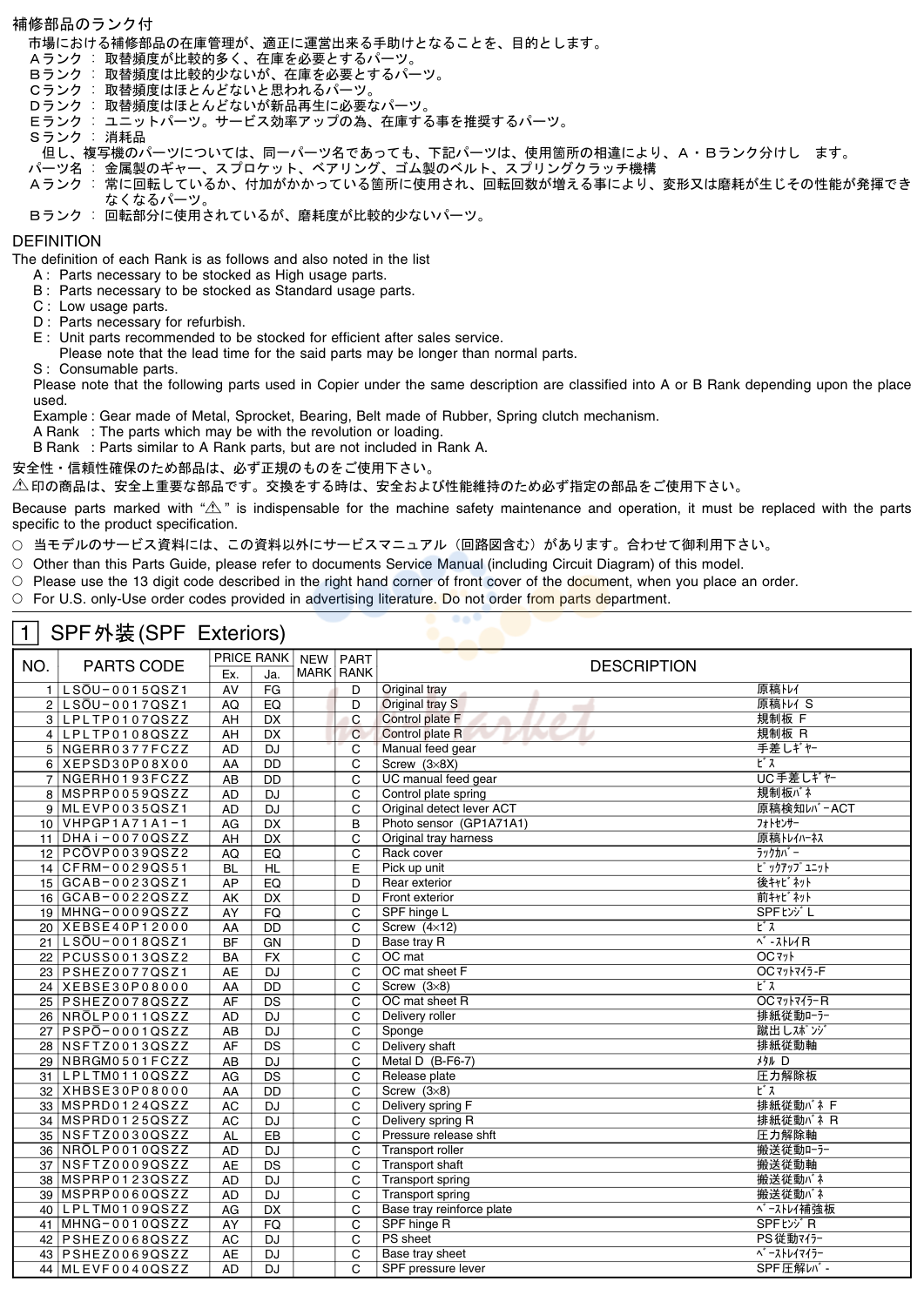

1. DEFINITION

№	Артикул	Описание
1		SPF外装(SPF Exteriors)
1	LSOU-0015QSZ1 запросить цену →	AV FG D Original tray 原稿ﾄﾚｲ
2	LSOU-0017QSZ1 запросить цену →	AQ EQ D Original tray S 原稿ﾄﾚｲ S
3	LPLTP0107QSZZ запросить цену →	AH DX C Control plate F 規制板 F
4	LPLTP0108QSZZ запросить цену →	AH DX C Control plate R 規制板 R
5	NGERR0377FCZZ запросить цену →	AD DJ C Manual feed gear 手差しｷﾞﾔｰ
6	XEPSD30P08X00 запросить цену →	AA DD C Screw (3×8X) ﾋﾞｽ
7	NGERH0193FCZZ запросить цену →	AB DD C UC manual feed gear UC手差しｷﾞﾔｰ
8	MSPRP0059QSZZ запросить цену →	AD DJ C Control plate spring 規制板ﾊﾞﾈ
9	MLEVP0035QSZ1 запросить цену →	AD DJ C Original detect lever ACT 原稿検知ﾚﾊﾞｰACT
10	VHPGP1A71A1-1 запросить цену →	AG DX B Photo sensor (GP1A71A1) ﾌｫﾄｾﾝｻｰ
11	DHAI-0070QSZZ запросить цену →	AH DX C Original tray harness 原稿ﾄﾚｲﾊｰﾈｽ
12	PCOVP0039QSZ2 запросить цену →	AQ EQ C Rack cover ﾗｯｸｶﾊﾞｰ
14	CFRM-0029QS51 запросить цену →	BL HL E Pick up unit ﾋﾟｯｸｱｯﾌﾟﾕﾆｯﾄ
15	GCAB-0023QSZ1 запросить цену →	AP EQ D Rear exterior 後ｷｬﾋﾞﾈｯﾄ
16	GCAB-0022QSZZ запросить цену →	AK DX D Front exterior 前ｷｬﾋﾞﾈｯﾄ
19	MHNG-0009QSZZ запросить цену →	AY FQ C SPF hinge L SPFﾋﾝｼﾞL
20	XEBSE40P12000 запросить цену →	AA DD C Screw (4×12) ﾋﾞｽ
21	LSOU-0018QSZ1 запросить цену →	BF GN D Base tray R ﾍﾞ-ｽﾄﾚｲR
22	PCUSS0013QSZ2 запросить цену →	BA FX C OC mat OCﾏｯﾄ
23	PSHEZ0077QSZ1 запросить цену →	AE DJ C OC mat sheet F OCﾏｯﾄﾏｲﾗ-F
24	XEBSE30P08000 запросить цену →	AA DD C Screw (3×8) ﾋﾞｽ
25	PSHEZ0078QSZZ запросить цену →	AF DS C OC mat sheet R OCﾏｯﾄﾏｲﾗｰR
26	NROLP0011QSZZ запросить цену →	AD DJ C Delivery roller 排紙従動ﾛｰﾗｰ
27	PSPO-0001QSZZ запросить цену →	AB DJ C Sponge 蹴出しｽﾎﾟﾝｼﾞ
28	NSFTZ0013QSZZ запросить цену →	AF DS C Delivery shaft 排紙従動軸
29	NBRGM0501FCZZ запросить цену →	AB DJ C Metal D (B-F6-7) ﾒﾀﾙ D
31	LPLTM0110QSZZ запросить цену →	AG DS C Release plate 圧力解除板
32	XHBSE30P08000 запросить цену →	AA DD C Screw (3×8) ﾋﾞｽ
33	MSPRD0124QSZZ запросить цену →	AC DJ C Delivery spring F 排紙従動ﾊﾞﾈ F
34	MSPRD0125QSZZ запросить цену →	AC DJ C Delivery spring R 排紙従動ﾊﾞﾈ R
35	NSFTZ0030QSZZ запросить цену →	AL EB C Pressure release shft 圧力解除軸
36	NROLP0010QSZZ запросить цену →	AD DJ C Transport roller 搬送従動ﾛｰﾗｰ
37	NSFTZ0009QSZZ запросить цену →	AE DS C Transport shaft 搬送従動軸
38	MSPRP0123QSZZ запросить цену →	AD DJ C Transport spring 搬送従動ﾊﾞﾈ
39	MSPRP0060QSZZ запросить цену →	AD DJ C Transport spring 搬送従動ﾊﾞﾈ
40	LPLTM0109QSZZ запросить цену →	AG DX C Base tray reinforce plate ﾍﾞｰｽﾄﾚｲ補強板
41	MHNG-0010QSZZ запросить цену →	AY FQ C SPF hinge R SPFﾋﾝｼﾞR
42	PSHEZ0068QSZZ запросить цену →	AC DJ C PS sheet PS従動ﾏｲﾗｰ
43	PSHEZ0069QSZZ запросить цену →	AE DJ C Base tray sheet ﾍﾞｰｽﾄﾚｲﾏｲﾗｰ
44	MLEVF0040QSZZ запросить цену →	AD DJ C SPF pressure lever SPF圧解ﾚﾊﾞ-
1		SPF外装(SPF Exteriors)
45	LPLTM0111QSZZ запросить цену →	AC DJ C Reinforce plate earth 補強板ｱ-ｽ
46	DHAI-0076QSZ2 запросить цену →	BN HV C Interface harness 中継ﾊｰﾈｽ
47	CPWBF0022QS51 запросить цену →	BB GD E SPF interface PWB P-S SPF中継基板P-S
48	XWVSD40-05000 запросить цену →	AA DD C Washer ﾜｯｼｬ
50	LX-BZ3008SC0M запросить цену →	AA DD C Screw (M3×L8) ﾋﾞｽ
51	DHAI-0154QSZZ запросить цену →	AD DJ C SPF ground wire SPFｸﾞﾗﾝﾄﾞﾜｲﾔｰ
52	MSPRC0149QSZZ запросить цену →	AC DJ C SPF earth spring PSｱｰｽﾊﾞﾈSPF
53	MSPRD0154QSZZ запросить цену →	AD DJ C Earth spring 排紙従動ｱｰｽﾊﾞﾈ
54	XRESJ20-04000 запросить цену →	AA DD C E type ring Eﾘﾝｸﾞ
55	XEBSE40P14000 запросить цену →	AA DD C Screw (4×14) ﾋﾞｽ
56	RCORF0026FCZZ запросить цену →	AL EB C Core (TFC-16813) ｺｱ
57	TLABH0220QSZZ запросить цену →	AC DJ C Indication label (Japan)SPF取っ手指示ﾗﾍﾞﾙ
1		SPF外装(SPF Exteriors)
50		52 24 FCP04560
2		ﾋﾟｯｸｱｯﾌﾟﾕﾆｯﾄ(Pick up unit)
1	GCAB-0025QSZZ запросить цену →	AP EQ D Open and shut exterior 開閉ｷｬﾋﾞﾈｯﾄ
2	PSPO-0002QSZZ запросить цену →	AC DJ C Stopper sponge ｽﾄｯﾊﾟｰｽﾎﾟﾝｼﾞ
4	MARMP0003QSZ1 запросить цену →	AD DJ C Stopper arm ｽﾄｯﾊﾟｰｱｰﾑ
5	LSTPP0001QSZZ запросить цену →	AD DJ C Paper stopper ﾍﾟｰﾊﾟｰｽﾄｯﾊﾟｰ
6	XEBSE30P08000 запросить цену →	AA DD C Screw (3×8) ﾋﾞｽ
7	CPWBF0017QS51 запросить цену →	AU EZ E SPF sensor PWB SPFｾﾝｻｰ基板
8	DHAI-0071QSZZ запросить цену →	AH DX C Sensor harness ｾﾝｻｰﾊｰﾈｽ
9	MLEVP0009QSZZ запросить цену →	AD DJ C Set detect lever ACT ｾｯﾄ検知ﾚﾊﾞｰACT
10	MLEVP0010QSZZ запросить цену →	AE DJ C Open and shut detect lever ACT 開閉検知ﾚﾊﾞｰACT
11	RPLU-0004QSZ1 запросить цену →	AQ EQ B PU solenoid PUｿﾚﾉｲﾄﾞ
12	XBPSD30P05KS0 запросить цену →	AA DD C Screw (3×5KS) ﾋﾞｽ
13	MARMP0002QSZZ запросить цену →	AD DJ C Solenoid arm ｿﾚﾉｲﾄﾞｱｰﾑ
14	MSPRT0067QSZZ запросить цену →	AB DJ C Solenoid arm spring ｿﾚﾉｲﾄﾞｱｰﾑﾊﾞﾈ
15	XRESP40-06000 ✓ в наличии	AA DD C E type ring Eﾘﾝｸﾞ
16	NGERH0073QSZZ ✓ в наличии	AE DS C Clutch gear (20T) ｸﾗｯﾁｷﾞﾔｰ
17	PPIPP0008QSZZ запросить цену →	AD DJ C SPF clutch sleeve SPFｸﾗｯﾁｽﾘｰﾌﾞ
18	MSPRC1316FCZ1 ✓ в наличии	AE DS C MF clutch spring B 手差しｸﾗｯﾁｽﾌﾟﾘﾝｸﾞB
19	LBOSZ1508FCZZ запросить цену →	AG DX C Cam boss A2 ｶﾑﾎﾞｽA2
20	LBSHZ0303FCZZ запросить цену →	AC DJ C M bushing C MﾌﾞﾂｼﾕC
21	NSFTZ0032QSZZ запросить цену →	AH DX C Clutch shaft ｸﾗｯﾁ軸
23	NPLYZ0010QSZZ запросить цену →	AE DS C 20MXL pulley 20MXLﾌﾟｰﾘｰ
24	XRESP30-06000 запросить цену →	AA DD C E type ring Eﾘﾝｸﾞ
25	MSPRT0066QSZZ запросить цену →	AC DJ C Clutch pawl spring ｸﾗｯﾁ爪ﾊﾞﾈ
26	PTME-0019QSZZ запросить цену →	AD DJ C Clutch pawl ｸﾗｯﾁ爪
27	NROLP0024QSZZ запросить цену →	AL EB C Pick up roller ﾋﾟｯｸｱｯﾌﾟﾛｰﾗｰ
28	NGERH0990FCZZ запросить цену →	AB DJ C Gear (16T) ｷﾞﾔｰ
29	XPSSP20-07000 запросить цену →	AA DD C Spring pin (φ2-7) ｽﾌﾟﾘﾝｸﾞﾋﾟﾝ
30	NGERH0992FCZZ ✓ в наличии	AB DJ C Gear (20T) ｷﾞﾔｰ
31	NROLR0922FCZZ запросить цену →	AR EZ C Manual paper feed roller 手差しﾛｰﾗｰ
32	NSFTZ0011QSZZ запросить цену →	AG DX C Paper feeding shaft 給紙軸
33	MSPRC0115QSZZ запросить цену →	AB DJ C Paper feeding spring 給紙ﾊﾞﾈ
34	MARMP0004QSZZ запросить цену →	AF DS C Pick up arm ﾋﾟｯｸｱｯﾌﾟｱｰﾑ
35	LFRM-0029QSZ1 запросить цену →	AQ EQ N C Paper feeding frame 給紙ﾌﾚ-ﾑ
36	MLEVP0037QSZZ запросить цену →	AD DJ C Open and shut detect lever 開閉検知ﾚﾊﾞｰ
37	MSPRD0133QSZZ запросить цену →	AC DJ C Open and shut detect spring 開閉検知ﾚﾊﾞｰﾊﾞﾈ
41	MSPRD0132QSZZ запросить цену →	AC DJ C JAM release spring JAM解除ﾊﾞﾈ
42	MARMM0013QSZZ запросить цену →	AF DS C U-turn PG arm F UﾀｰﾝPGｱｰﾑF
43	XEBSE30P08000 запросить цену →	AA DD C Screw (3×8) ﾋﾞｽ
44	MARMM0014QSZZ запросить цену →	AE DS C U-turn PG arm R UﾀｰﾝPGｱｰﾑR
45	MSPRD0140QSZZ запросить цену →	AC DJ C JAM release spring R JAM解除ﾊﾞﾈR
46	PGIDM0047QSZZ запросить цену →	AP EQ C U-turn paper guide Uﾀｰﾝﾍﾟｰﾊﾟｰｶﾞｲﾄﾞ
47	GCAB-0024QSZZ запросить цену →	AN EQ D U-turn PG exterior UﾀｰﾝPGｷｬﾋﾞﾈｯﾄ
48	LBSHZ0006QSZZ запросить цену →	AC DJ C M bushing 2 Mﾌﾞﾂｼﾕ2
501	CFRM-0029QS51 запросить цену →	BL HL E Pick up unit ﾋﾟｯｸｱｯﾌﾟﾕﾆｯﾄ

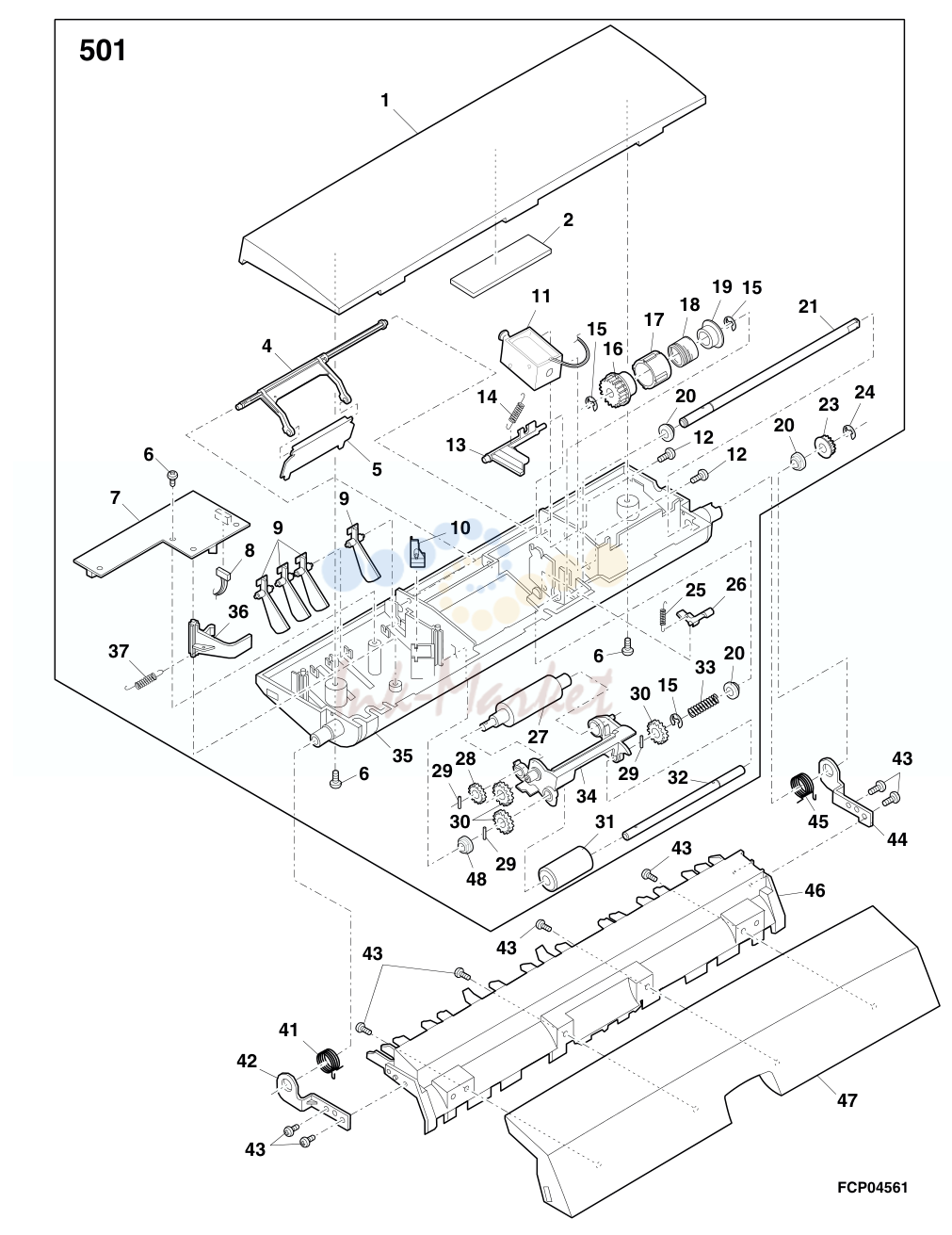

2. 2 ﾋﾟｯｸｱｯﾌﾟﾕﾆｯﾄ(Pick up unit)

№	Артикул	Описание
3		搬送ﾕﾆｯﾄ(Transport unit)
1	PSHEZ2174FCZZ запросить цену →	AB DD C Paper feeding sheet 給紙用ｼｰﾄ
2	PSHEZ7242XCZZ запросить цену →	AE DJ C Separate sheet 捌きｼｰﾄ
3	LPLTP0235QSZZ запросить цену →	AD DJ N C Separate plate 捌きﾌﾟﾚｰﾄ
4	MSPRC0062QSZZ запросить цену →	AC DJ C Pressure spring 圧着ﾊﾞﾈ
5	PGIDM0045QSZ3 запросить цену →	AP EQ N C PF paper guide upper 給紙P/G上
6	NROLM0041QSZZ запросить цену →	AR EQ C Delivery roller 排紙ﾛｰﾗｰ
7	PBRSS0008QSZZ запросить цену →	AH DX B Discharge brush 除電ﾌﾞﾗｼ
8	PGIDH0046QSZ1 запросить цену →	AK EB C PF paper guide lower 給紙ﾍﾟｰﾊﾟｰｶﾞｲﾄﾞ下
9	XEBSE30P08000 запросить цену →	AA DD C Screw (3×8) ﾋﾞｽ
11	DHAI-0073QSZ1 запросить цену →	AV FG C Separator harness S-SPF 分岐ﾊｰﾈｽS-SPF
12	LBNDJ2003SCZZ запросить цену →	AA DD C Cable band (PLT1M) ｹｰﾌﾞﾙﾊﾞﾝﾄﾞ
13	RMOTP0020QSZZ ✓ в наличии	BC GJ B SPF motor SPFﾓ-ﾀ-
14	XBBSD30P05000 запросить цену →	AA DD C Screw (3×5) ﾋﾞｽ
15	QCNCM1003FCZZ запросить цену →	AD DJ C Connector (BU06P-TR-PH) ｺﾈｸﾀｰ
16	QCNCM1004FCZZ запросить цену →	AD DJ C Connector (BU07P-TR-PH) ｺﾈｸﾀｰ
17	QCNCM0999FCZZ запросить цену →	AC DJ C Connector (BU02P-TR-PH) ｺﾈｸﾀｰ
18	LFRM-0030QSZZ запросить цену →	AH DX C Drive frame 駆動ﾌﾚｰﾑ
19	LHLDW1263FCZZ запросить цену →	AC DJ C Wire holder (EDS0607M) ﾜｲﾔｰｻﾄﾞﾙ
20	XRESP50-06000 запросить цену →	AA DD C E type ring Eﾘﾝｸﾞ
21	PSHEP3029FCZZ запросить цену →	AA DD C Flange sheet DUP2 ﾌﾗﾝｼﾞﾏｲﾗｰDUP2
22	NBLTT0011QSZZ запросить цену →	AG DX B Belt (B85MXL4.8) ﾍﾞﾙﾄ
23	NGERH0047QSZZ запросить цену →	AF DS C Gear Gear (48T/15T) ｷﾞﾔｰ
24	XPSSP20-09000 запросить цену →	AA DD C Spring pin (φ2-9) ｽﾌﾟﾘﾝｸﾞﾋﾟﾝ
25	NBRGM0501FCZZ запросить цену →	AB DJ C Metal D (B-F6-7) ﾒﾀﾙ D
26	NGERH0079QSZZ запросить цену →	AD DJ C Gear (30T) ｷﾞﾔｰ
27	XRESP40-06000 ✓ в наличии	AA DD C E type ring Eﾘﾝｸﾞ
28	PCLC-0002QSZZ ✓ в наличии	AV FG B Transport clutch 搬送ｸﾗｯﾁ
29	NBRGC0017QSZZ запросить цену →	AC DJ C Bearing R 軸受 R
30	MLEVP0038QSZZ запросить цену →	AD DJ C SPF lever SPFﾚﾊﾞｰ
31	LFRM-0028QSZ1 запросить цену →	AD DJ C Frame R ﾌﾚ-ﾑR
32	MSPRP0065QSZZ запросить цену →	AD DJ C Open and shut lock spring 開閉ﾛｯｸﾊﾞﾈ
33	PGIDM0043QSZ1 запросить цену →	AQ EQ C Transport paper guide R 搬送ﾍﾟｰﾊﾟｰｶﾞｲﾄﾞR
34	PTME-0015QSZZ запросить цену →	AD DJ C U-turn PG lock pawl UﾀｰﾝPGﾛｯｸ爪
35	RDTCT0006QSZZ запросить цену →	AL EB B Inlet detect sensor 入紙検知ｾﾝｻｰ
36	MSPRC0063QSZZ запросить цену →	AB DJ C Delivery PG spring 排紙PGﾊﾞﾈ
37	NPLYZ0146FCZZ запросить цену →	AB DD C Pulley (22MXL) ﾌﾟｰﾘｰ
38	NBLTT0010QSZZ запросить цену →	AG DX B Belt (74MXL4.8) ﾍﾞﾙﾄ
39	JKNBZ0005QSZZ запросить цену →	AE DJ C JAM release knob (22P) JAM解除ﾉﾌﾞ
40	NROLM0040QSZZ запросить цену →	AS EQ C Transport roller 搬送ﾛｰﾗｰ
41	PGIDH0044QSZZ запросить цену →	AK DX C Delivery paper guide R 排紙ﾍﾟｰﾊﾟｰｶﾞｲﾄﾞR
42	PSHEZ0070QSZZ запросить цену →	AG DX C White sheet 白ﾏｲﾗｰ
43	NROLM0042QSZZ запросить цену →	AR EQ C PS roller PSﾛｰﾗｰ
44	PSHEZ0071QSZZ запросить цену →	AE DJ C SPF delivery PG sheet SPF排紙PGﾏｲﾗｰ
45	XEBSE30P08000 запросить цену →	AA DD C Screw (3×8) ﾋﾞｽ
46	XEBSD30P10000 запросить цену →	AA DD C Screw (3×10) ﾋﾞｽ
47	PTPE-0018QSZZ запросить цену →	AC DJ C Motor earth tape ﾓｰﾀｰｱｰｽﾃｰﾌﾟ
48	RCORF6661RCZZ запросить цену →	AK EB C Core (SFC-4) ｺｱ
49	DHAI-0150QSZZ запросить цену →	AK DX C Book sensor harness ﾌﾞｯｸｾﾝｻﾊｰﾈｽ
50	LPLTP0131QSZZ запросить цену →	AD DJ C Book sensor fixer ﾌﾞｯｸｾﾝｻ取付け板
51	MLEVP0047QSZZ запросить цену →	AD DJ C Book sensor ACT ﾌﾞｯｸｾﾝｻｰACT
52	MSPRC0153QSZZ запросить цену →	AB DJ C Book sensor spring ﾌﾞｯｸｾﾝｻｰSP
53	VHPGP1A71A1-1 запросить цену →	AG DX B Photo sensor (GP1A71A1) ﾌｫﾄｾﾝｻｰ
54	PSHEZ0162QSZZ запросить цену →	AB DJ C Harnss protect sheet ﾊｰﾈｽ保護ｼｰﾄ
55	PSHEZ0252QSZZ запросить цену →	AF DS N C Front separate sheet 前捌きｼｰﾄ

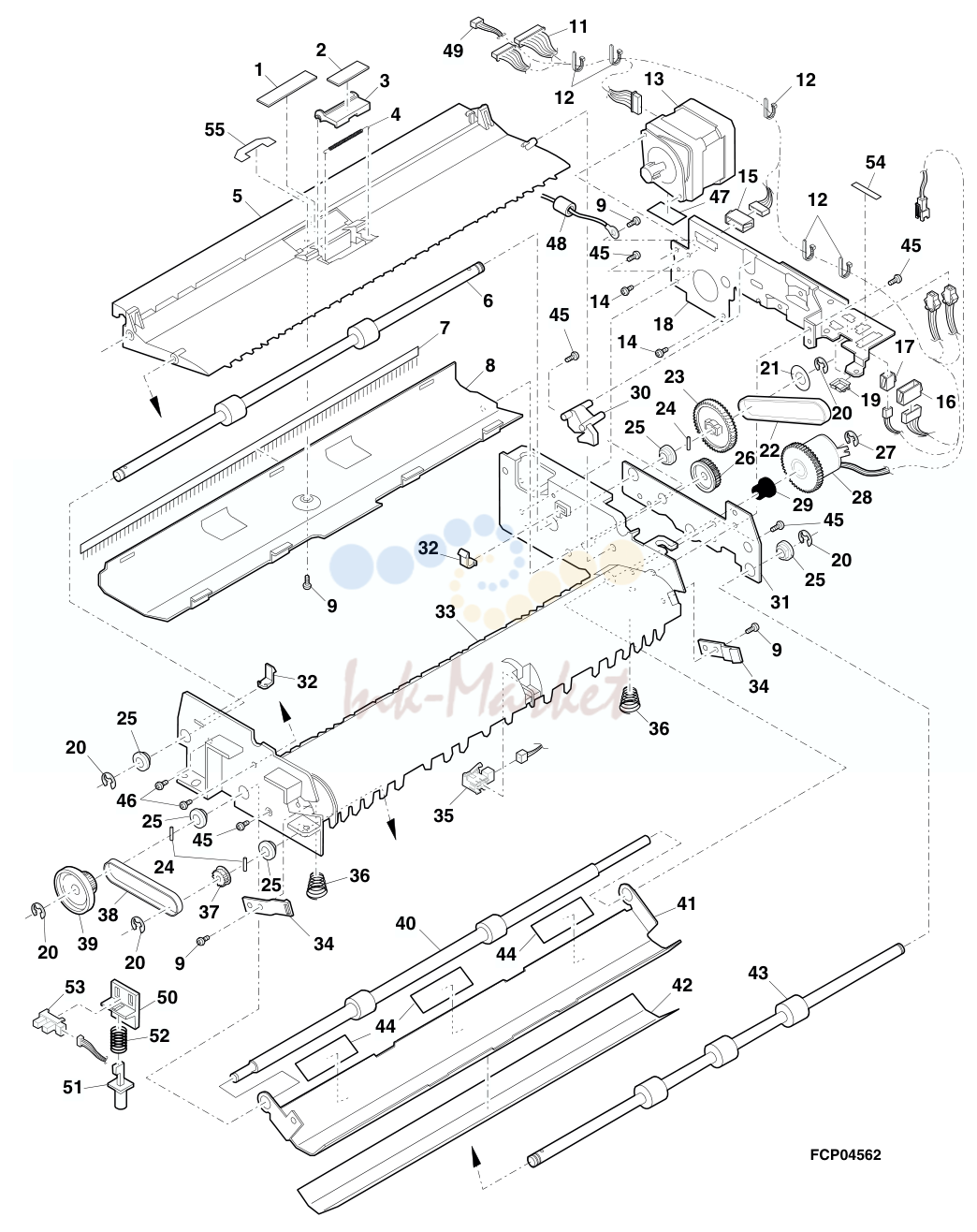

3. 3 搬送ﾕﾆｯﾄ(Transport unit)

№	Артикул	Описание
4		梱包＆付属品(Packing material & Accessories)
1	TCADZ0024QSZZ запросить цену →	AG DX D Inst.card SPF (Other countries)設置手順書SPF
2	SPAKA0152QSZZ запросить цену →	AG DX D Top packing cushion 天ﾊﾟｯﾄ
3	GCOVH0013QSZ1 запросить цену →	AL EB D SPF glass cover SPFｶﾞﾗｽｶﾊﾞｰ
4	PGLSP0004QSZZ запросить цену →	AX FG B SPF slit glass SPFｽﾘｯﾄｶﾞﾗｽ
5	PCUSS0011QSZZ запросить цену →	AB DJ C SPF glass cushion SPFｶﾞﾗｽｸｯｼｮﾝ
6	SPAKA0088QSZZ запросить цену →	AE DS D Protect packing cushion 保護材(SPF)
7	LX-BZ0019QSZZ запросить цену →	AD DJ C Screw ﾋﾞｽ
8	DHAI-0124QSZ1 запросить цену →	AZ FX C SPF harness SPFﾊｰﾈｽ
9	SSAKH3012CCZZ запросить цену →	AA DD D Vinyl bag (80×120mm) ﾎﾟﾘ袋
10	SPAKA0087QSZ1 запросить цену →	AV FG D Packing cushion R ｱﾄﾞR(SPF)
11	SSAKH3012KCZZ запросить цену →	AD DJ D Vinyl bag (790×740mm) ﾎﾟﾘ袋
12	SPAKA0086QSZZ запросить цену →	AS EQ D Packing cushion L ｱﾄﾞL(SPF)
13	SPAKC0092QS12 запросить цену →	AX FG D Packing case (Europe)ｹｰｽ(S-SPF)
14	RCORF2037SCZZ запросить цену →	AH DX C Core ｺｱ
17	PSHEZ0122QSZ1 запросить цену →	AB DJ N C White revision sheet 白補正ｼｰﾄ
18	PSHEZ0123QSZ1 запросить цену →	AA DJ C SPF glass sheet F SPFｶﾞﾗｽｼｰﾄ F
19	PSHEZ0124QSZ1 запросить цену →	AB DJ C SPF glass sheet R SPFｶﾞﾗｽｼｰﾄ R
20	PSPAZ0012QSZZ запросить цену →	AB DJ C SPF glass sheet spacer SPFｶﾞﾗｽｼｰﾄｽﾍﾟｰｻｰ
21	PTPE-0010QSZZ запросить цену →	AC DJ C Slit glass tape ｽﾘｯﾄｶﾞﾗｽ固定ﾃｰﾌﾟ
22	PTPE-0015QSZZ запросить цену →	AC DJ C SPF glass tape SPFｶﾞﾗｽ固定ﾃｰﾌﾟ
23	SSAKA0005WCZZ запросить цену →	AA DD D Vinyl bag (160×260) (Japan)ﾎﾟﾘ袋
24	TCADZ0114QSZZ запросить цену →	AE DS D Caution card (Japan)設置手順書(清掃注意)
25	TLABH0267QSZZ запросить цену →	AD DJ C Caution label (Japan)清掃注意ﾗﾍﾞﾙ
26	SSAKZ0004QSZZ запросить цену →	AA DD N D Vinyl bag (120×450) (China)ﾎﾟﾘ袋
4		梱包＆付属品(Packing material & Accessories)
5		SPF中継基板(SPF interface PWB)
1	QCNCM0923FC22 запросить цену →	AF DS C Connector (22Pin) [CN2]ｺﾈｸﾀｰ
2	QCNCM0923FC24 запросить цену →	AF DS C Connector (24pin) [CN1]ｺﾈｸﾀｰ
3	QCNCM7014SC0B запросить цену →	AD DJ C Connector (2pin) [CN4]ｺﾈｸﾀｰ
4	QCNCM7014SC0G запросить цену →	AB DD C Connector (7pin) [CN3]ｺﾈｸﾀｰ
5	VCEAGA1VW106M запросить цену →	AA DD C Capacitor (35WV 10µF) [C2,18]ｺﾝﾃﾞﾝｻｰ
6	VCEAGU1VW476M запросить цену →	AB DD C Capacitor (35WV 47µF) [C1]ｺﾝﾃﾞﾝｻｰ
7	VCKYTV1HB102K запросить цену →	AA DD C Capacitor (50WV 1000PF) [C9∼14,15,16,17]ｺﾝﾃﾞﾝｻｰ
8	VCKYTV1HB222K запросить цену →	AA DD C Capacitor (50WV 2200PF) [C7,8]ｺﾝﾃﾞﾝｻｰ
9	VCKYTV1HB471K запросить цену →	AA DD C Capacitor (50WV 470PF) [C5,6]ｺﾝﾃﾞﾝｻｰ
10	VCKYTV1HF104Z запросить цену →	AA DD C Capacitor (50WV 0.10µF) [C3,4]ｺﾝﾃﾞﾝｻｰ
11		VHDDSS133//-1 AA DD B Diode (DSS133) [D1∼8]ﾀﾞｲｵｰﾄﾞ
12	VHISLA7027MUL запросить цену →	AQ EQ B IC (SLA7027MUL) [IC2]IC
14	VHIULN2003AN1 запросить цену →	AE DJ B IC (ULN2003AN1) [IC3]IC
15		VHVICPN38//-1 AF DS B Varistor (ICPN38) [ICP1]ﾊﾞﾘｽﾀｰ
16	VRS-HT3AA1R5J запросить цену →	AB DD C Resistor (1W 1.5Ω ±5%) [R1,2]抵抗
17	VRS-TP2BD000J запросить цену →	AA DD C Resistor (1/8W 0Ω ±5%) [J1∼29]抵抗
18	VRS-TP2BD221J запросить цену →	AB DD C Resistor (1/8W 220Ω ±5%) [R4]抵抗
19	VRS-TS2AD103J запросить цену →	AA DD C Resistor (1/10W 10KΩ ±5%) [R10∼16]抵抗
20	VRS-TS2AD152J запросить цену →	AA DD C Resistor (1/10W 1.5KΩ ±5%) [R3]抵抗
21	VRS-TS2AD242J запросить цену →	AA DD C Resistor (1/10W 2.4KΩ ±5%) [R6,7]抵抗
22	VRS-TS2AD473J запросить цену →	AA DD C Resistor (1/10W 47KΩ ±5%) [R8,9]抵抗
23	VRS-TS2AD912J запросить цену →	AA DD C Resistor (1/10W 9.1KΩ ±5%) [R5]抵抗
24	QCNCM7014SC0C запросить цену →	AA DD C Connector (B3B-PH-K-S)(3pin) [CN5]ｺﾈｸﾀｰ
25	RC-KZ1054CCN2 запросить цену →	AB DD C Capacitor (RPE132-906) [C18,19,20,21]ｺﾝﾃﾞﾝｻｰ
901	CPWBF0022QS51 запросить цену →	BB GD E SPF interface PWB P-S SPF中継基板P-S
6		SPFｾﾝｻｰ基板(SPF sensor PWB)
1	QCNCM7014SC0G запросить цену →	AB DD C Connector (7pin) [CN101]ｺﾈｸﾀｰ
2	VCKYPU1HF223Z запросить цену →	AA DD C Capacitor (50WV 0.022µF) [C101]ｺﾝﾃﾞﾝｻｰ
3		VHPGP1S58V/-1 AE DS B Photo sensor (GP1S58V) [PT101∼105]ﾌｫﾄｾﾝｻｰ
4	VRD-HT2EY121J запросить цену →	AA DD C Resistor (1/4W 120Ω ±5%) [R101,102]抵抗
5	VRD-HT2EY241J запросить цену →	AA DD C Resistor (1/4W 240Ω ±5%) [R103]抵抗
901	CPWBF0017QS51 запросить цену →	AU EZ E SPF sensor PWB SPFｾﾝｻｰ基板

Источник: Инк-Маркет.ру.

← Все статьи
