Sharp AR-S200 200PG — каталог запчастей со схемами

Содержание

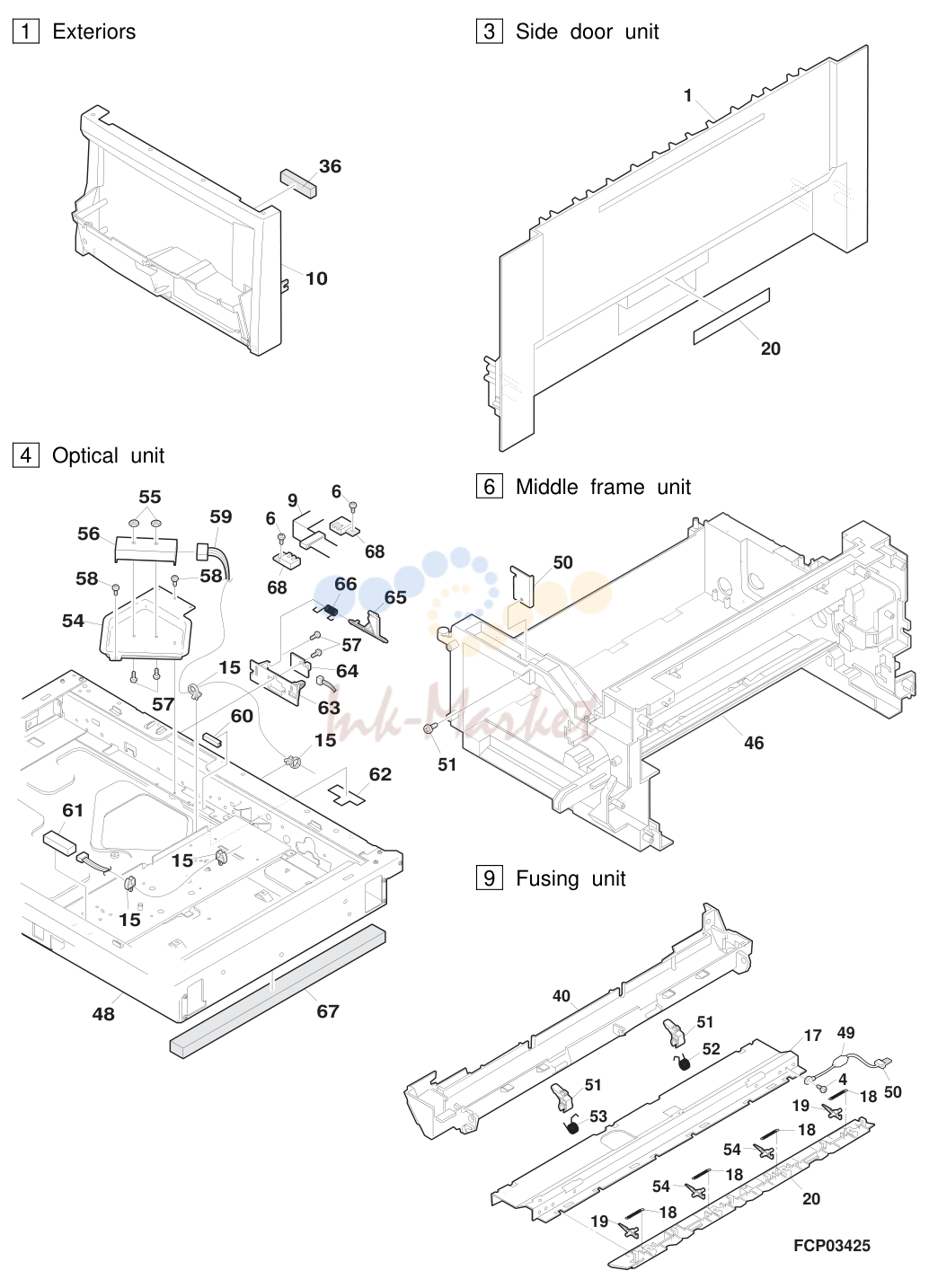

1. AARR--220000

1. AARR--220000

№	Артикул	Описание
1		Exteriors 3 Side door unit
4		Optical unit
6		Middle frame unit
9		Fusing unit
11		Base plate unit
12		Base plate unit
15		TC case unit
1		Exteriors
1	GCOVH0010QSZZ запросить цену →	BE GN D OC cover (Japan only)
2	PSHEZ0058QSZZ запросить цену →	AY FQ C OC sheet (Japan only)
3	CHNG-0007QS01 запросить цену →	AM EG C OC hinge (Japan only)
4	XEBSE40P10000 запросить цену →	AA DD C Screw (4· 10)(Japan only)
7	CFIX-0008QS02 запросить цену →	AQ EQ C Glass fixing plate (Except Japan)
10	CCAB-0012QS08 запросить цену →	BC GJ N D Front exterior (USA only)
11	GFTA-0001QSZZ запросить цену →	AW FG D Front exterior cover (Except USA)
15	GCAB-0014QSZZ запросить цену →	AY FQ D Left exterior
18	GCAB-0013QSZZ запросить цену →	BC GD D Rear exterior
22	GCOVH0011QSZZ запросить цену →	AP EQ D OC glass fixing cover
23	GCAB-0015QSZZ запросить цену →	AV FG D Right exterior
36	PMLT-0030QSZZ запросить цену →	AD DJ N C Optical cushion B
501	CCOVH0010QS51 запросить цену →	BM HV E OC cover unit (Japan only)
502	CFIX-0008QS52 запросить цену →	BF GN E Table unit (Except Japan)
2		Operation panel section
3	HPNLH0004QS12 запросить цену →	AV FG N D Main Dec. panel (CANADA)
5	GCAB-0017QSZZ запросить цену →	AV FG D Operation panel exterior
19	CPWBN0024QS54 запросить цену →	BQ LP N E COPY-operation PWB (Except Japan)
3		Side door unit
1	GDOR-0001QSZZ запросить цену →	AW FG D Right door
10	LFRM-0016QSZ1 запросить цену →	AT EZ N C Right door inner
13	MSPRC0084QSZ1 запросить цену →	AD DJ N C BC interface electrode spring
14	MSPRC0083QSZ1 запросить цену →	AD DJ N C TC interface electrode spring
15	LHLDZ0033QSZ1 запросить цену →	AF DS N C TC terminal interfase holder
20	TLABH0124QSZZ запросить цену →	AC DJ N C Green label
4		Optical unit
48	CDAIU0012QS02 запросить цену →	BL HR N C Optical base plate
54	LPLTM0119QSZZ запросить цену →	AK DX N C Sensor fixing plate (Inch series)
55	XNESD30-24000 запросить цену →	AA DD C Nut
56		VHPGP2D03//-1 BA FX N B Photo sensor (GP2D03)(Inch series)
57	XBBSD30P08000 запросить цену →	AA DD C Screw (3· 8)
58	XHBSD30P06000 запросить цену →	AA DD C Screw (3· 6)
59	DHAI-0102QSZZ запросить цену →	AL EB N C Paper size sensor harness (Inch series)
60	LBSHZ0227FCZZ запросить цену →	AC DD C Bushing
61		VHPGP2D032/-1 BA FX N B Photo sensor (GP2D032)(Inch series)
62	PSHEP0092QSZZ запросить цену →	AC DJ N C Edge protection sheet
63	LPLTP0077QSZZ запросить цену →	AE DJ N C Open the shut sensor fixing plate
64	CPWBF1177FC69 запросить цену →	AU FG N E MHPS PWB
65	MLEVP0031QSZZ запросить цену →	AE DJ N C Open the shut actuator B
66	MSPRD0119QSZZ запросить цену →	AC DJ N C Return spring A
67	PMLT-0029QSZZ запросить цену →	AG DX N C Optical cushion A
68	LHLDZ7021XCZZ запросить цену →	AD DJ C Holder (FRH-12)
6		Middle frame unit
26	MSPRC0105QSZ1 запросить цену →	AB DJ N C PS pressure spring
50	LANGT0003QSZZ запросить цену →	AD DJ N C SRU fixing angle
51	XHBS230P06000 запросить цену →	AA DD C Screw (3· 6)
7		Process unit
10	XBBSD30P04000 запросить цену →	AA DD C Screw (3· 4)
11	LPLTM0101QSZ1 запросить цену →	AD DJ N C Sub blade earth plate
31	LFIX-0007QSZ1 запросить цену →	AE DJ C Drum fixing plate B
8		DV cartridge unit
31	PSHEA0004YSZ1 запросить цену →	AC DJ N C DV side sheet
9		Fusing unit
8	NBRGP0567FCZZ ✓ в наличии	AG DX C Fusing bearing
19	PTME-0020GCZZ запросить цену →	AG DX C Upper separator pawl (Except Japan)
24	PSHEP0053QSZ3 запросить цену →	AK DX N C PG sheet
25	PGIDH0033QSZ1 ✓ в наличии	AK EB N C Fusing front paper guide
27	NROLR0031QSZ1 запросить цену →	BC GJ N C Pressure roller
32	MSPRT0089QSZ1 запросить цену →	AC DJ N C Pressure spring B
34	MLEVP0019QSZ1 запросить цену →	AE DJ N C Release lever F
35	MLEVP0020QSZ1 запросить цену →	AE DJ N C Release lever R
49	VRH-ST2HB157K запросить цену →	AD DJ C Resistor (1/2W 150W )
50	PBRSR0004QSZZ запросить цену →	AE DS B Discharge brush
51	PTME-0014QSZZ ✓ в наличии	AK DX N B Lower separator pawl
52	MSPRD0122QSZZ ✓ в наличии	AB DJ N C Separator pawl spring R
53	MSPRD0121QSZZ ✓ в наличии	AB DJ N C Separator pawl spring F
54	PTME-0020GCZZ запросить цену →	AG DX C Upper separator pawl
10		Main drive unit
18	CPLTM0047QS02 запросить цену →	BA FX N C Main drive unit
11		Base plate unit
10	LPLTM0066QSZ1 запросить цену →	AF DS N C Tray earth plate
23	PSHEZ0133QSZZ запросить цену →	AD DJ N C Paper feeding sheet
27	LRALP0005QSZZ запросить цену →	AN EQ C Base plate rail R
37	PCOVP0032QSZ1 запросить цену →	AD DJ N C PS sensor cover
38	MSPRC0099QSZ1 запросить цену →	AC DJ N C PS actuator spring
43	XRESP70-08000 запросить цену →	AA DD C E type ring
44	NGERH0078QSZZ запросить цену →	AE DJ C 2ND joint gear (39/33T)
45	NGERH1169FCZZ запросить цену →	AF DS C 2ND joint gear
46	CPLTM0114QS01 запросить цену →	AG DX C 2ND joint gear fixing plate
47	XEBSE40P12000 запросить цену →	AA DD C Screw (4· 12)
48	LPLTM0112QSZZ запросить цену →	AE DJ C 2ND support plate
49	XEBSE40P14000 запросить цену →	AA DD C Screw (4· 14)
50	LPLTM0136QSZZ запросить цену →	AD DJ N C 2ND support plate
51	LX-BZ0018QSZZ запросить цену →	AB DD N C Screw (3· 6)
52	LPLTM0125QSZZ запросить цену →	AD DJ N C Plate
53	MSPRD0148QSZZ запросить цену →	AB DJ N C MF sensor spring
54	PSHEZ0134QSZZ запросить цену →	AC DJ N C PS front sheet
12		Base plate unit
1	GCOVH0014QSZZ запросить цену →	AR EQ C Delivery left cover
2	GCOVH0012QSZZ запросить цену →	AS EQ C Delivery rear cover
3	LSOU-0013QSZZ запросить цену →	BB FX D Delivery tray
12	LPLTM0082QSZ1 запросить цену →	AS EQ N C PS PWB fixing plate
28	XHBSD30P10000 запросить цену →	AA DD C Screw (3· 10)
29	XHBSD30P08000 запросить цену →	AA DD C Screw (3· 8)
37	CPWBX0021QS56 запросить цену →	CD UD N E MCU PWB
42	LBNDJ0043FCZ1 запросить цену →	AA DJ C Snap band (Japan only)
52	LPFTF0001QSZZ запросить цену →	AC DJ N C Pulley flange
53	LFIX-0016FCZZ запросить цену →	AD DJ C AC cord fixer (Except 120V)
54	XEPSD40P30000 запросить цену →	AA DD C Screw (4· 30)
55	XEBSD40P12000 запросить цену →	AA DD C Screw (4· 12)
56	XWSSD40-10000 запросить цену →	AA DD C Washer
57	XWHSD40-08100 запросить цену →	AA DD C Washer
58	LX-WZ0144FCZZ запросить цену →	AA DD C Fusing washer
59	RCILZ0006QSZZ запросить цену →	BE GN N B Coil (200V series)
60	XEBSD40P12000 запросить цену →	AA DD C Screw (4· 12)(200V series)
61	PSHEZ0136QSZZ запросить цену →	AC DJ N C Motor plate sheet
62	LPLTM0134QSZZ запросить цену →	AD DJ N C Corner frame earth plate
63	XHBSE30P08000 запросить цену →	AA DD C Screw (3· 6)
64	PSHEZ0135QSZZ запросить цену →	AC DJ N C Drive plate sheet
65	XWHSD40-08100 запросить цену →	AA DD C Washer
13		Manual paper feeding multi unit
1	PCOVP0030QSZZ запросить цену →	AN EG C Multi frame cover
33	LFRM-0020QSZZ запросить цену →	AV FG C Multi feed frame
501	CFRM-0020QS51 запросить цену →	BK HG E Manual paper feeding multi unit
14		Delivery frame unit
2	GCOVH0018QSZZ запросить цену →	AQ EQ C Delivery front side cover
3	CPWBF0018QS52 запросить цену →	AY FQ E Delivery interface PWB
6	NROLM0037QSZZ запросить цену →	AR EQ C Delivery roller C
15	NBRGY2122SCZZ запросить цену →	AB DD B Transport roller bearing
50	XEBSD30P08000 запросить цену →	AA DD C Screw (3· 8)
51	CSFTZ0023QS01 запросить цену →	AH DX C Shifter shaft
52	MSPRD0144QSZZ запросить цену →	AC DJ C Delivery earth spring B
53	XRESP40-06000 ✓ в наличии	AA DD C E type ring
54	LSTPP0003QSZZ запросить цену →	AE DJ C Shifter stopper
55	MSPRT0107QSZZ запросить цену →	AC DJ C Shifter return spring
56	NGERH0067QSZZ запросить цену →	AD DJ C Shifter gear (24T)
57	NGERH0068QSZZ запросить цену →	AD DJ C Shifter gear (50T)
58	CPLTM0075QS01 запросить цену →	AL EB C Shifter drive plate
59	RMOTP0018QSZZ запросить цену →	AV FG B Shifter motor
60	XHBSF30P05000 запросить цену →	AA DD C Screw (3· 5)
61	CPWBF1177FC68 запросить цену →	AP EQ E Shifter HP sensor PWB
62	XRESP30-06000 запросить цену →	AA DD C E type ring
15		TC case unit
18	PSHEZ0129QSZZ запросить цену →	AG DX N C TC case sheet
19	PSHEZ0125QSZZ запросить цену →	AE DS N C Discharge plate sheet
16		250 sheets tray unit
1	LPLTM0053QSZ1 запросить цену →	AS EQ N C Rotation plate
4	LPLTM2642FCGZ запросить цену →	AD DS C Tray rear plate
15	MSPRC0152QSZZ запросить цену →	AB DJ N C Tray drower lower spring D
17		Packing material & Accessories
1	SPAKC0146QSZZ запросить цену →	AZ FQ N D Packing case (For Europe except U.Kingdom)
4	SPAKA0110QSZZ запросить цену →	AZ FQ N D Top packing cushion (Except Japan)
7	SPAKA0134QSZZ запросить цену →	AE DJ D OC protection sheet (Japan only)
13	TLABH0065QSZZ запросить цену →	AN EG C Size display label (AB series)
14	SPAKA0138QSZZ запросить цену →	AG DX N D Spacer B (Japan only)
18	TINSG0128QSZZ запросить цену →	N D Operation manual (German) (Germany)
103	CCASZ0067FC02 запросить цену →	AM EG D Mentenance card (Japan only)
104	TCADS0764FCZZ запросить цену →	AE DJ D Warranty resist card (U.Kingdom)
105	SPAKA0167QSZZ запросить цену →	AD DJ N D Tray protection sheet
18		MCU PWB
81	VHI29F400BCC1 запросить цену →	BA FX N B IC (29F400BCC1) [IC20]
114	VHISC65165V6T запросить цену →	BW RR B 16MDRAM (SC65165V6T) [IC36]
115	VHI16163CLT-6 запросить цену →	BA FX B 64MDRAM (16163CLT-6) [IC34]
901	CPWBX0021QS56 запросить цену →	CD UD N E MCU PWB
19		COPY-Operation PWB
28	VRS-TP2BD6R8J запросить цену →	AA DD C Resistor (1/8W 6.8W - 5%) [R2~ 7]
901	CPWBN0024QS54 запросить цену →	BQ LP N E COPY-Operation PWB (Except Japan)
27		ERDH-Operation PWB
2	QCNCW0022QSZZ запросить цену →	AE DJ C Connector (52793-1590) [CN1]
28		Delivery interface PWB
2	QCNCM2401SC0F запросить цену →	AB DJ C Connector (6pin) [CN3]
3	QCNCM7014SC0C запросить цену →	AA DD C Connector (3pin) [CN4]
8		VHISTA401A/-1 AP EQ B IC (STA401A) [IC1,2]
10		VHVICPN38//-1 AF DS B IC protector (ICPN38) [F1,2]
11	VRD-HT2EY221J запросить цену →	AA DD C Resistor (1/4W 220W - 5%) [R1,2,3]
12	VRD-HT2EY222J запросить цену →	AA DD C Resistor (1/4W 2.2KW - 5%) [R4~ 11]
13	PTPE-0016QSZZ запросить цену →	AC DJ N C Tape
14	RC-K1E104HCZZ запросить цену →	AB DD C Capacitor (25WV 0.1m F)
15	RCORF0002QSZZ запросить цену →	AE DS B Core (HF57SH35)
901	CPWBF0018QS52 запросить цену →	AY FQ E Delivery interface PWB
31		MHPS PWB
1	DHAI-0099QSZZ запросить цену →	AE DS N C Scanner cover sensor harness
2	LBNDJ0037FCZ1 запросить цену →	AA DJ C Wire band (T18S)
3	VCKYPU1HB102K запросить цену →	AA DD C Capacitor (50WV 0.001m F)
4		VHPGP1S53V/-1 AE DS B Photo transistor (GP1S53V)
901	CPWBF1177FC69 запросить цену →	AU FG N E MHPS PWB
