Sharp AR-S160 160 161PG — каталог запчастей со схемами

Содержание

1. PARTS GUIDE
2. 4 Optical unit

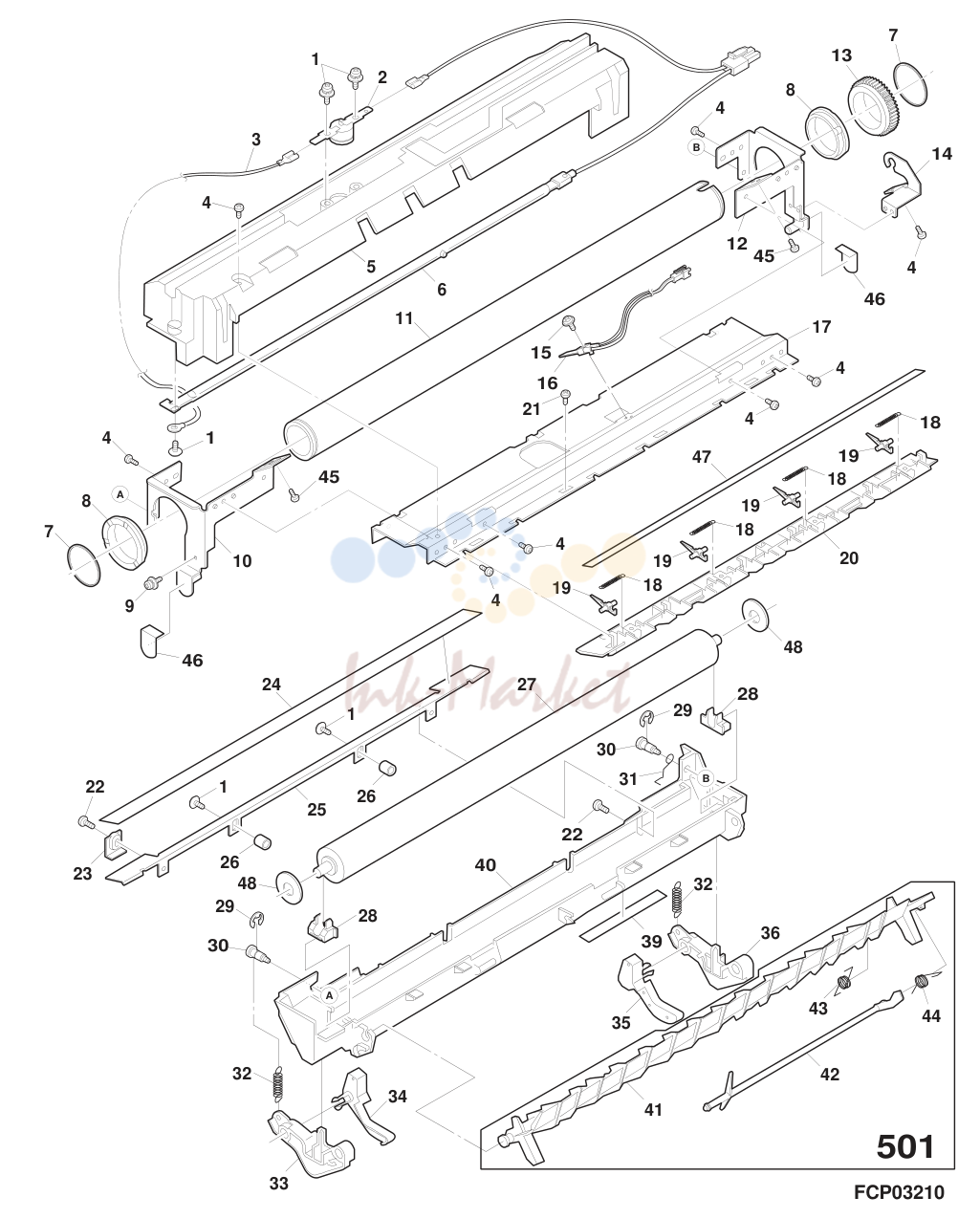

3. 9 Fusing unit

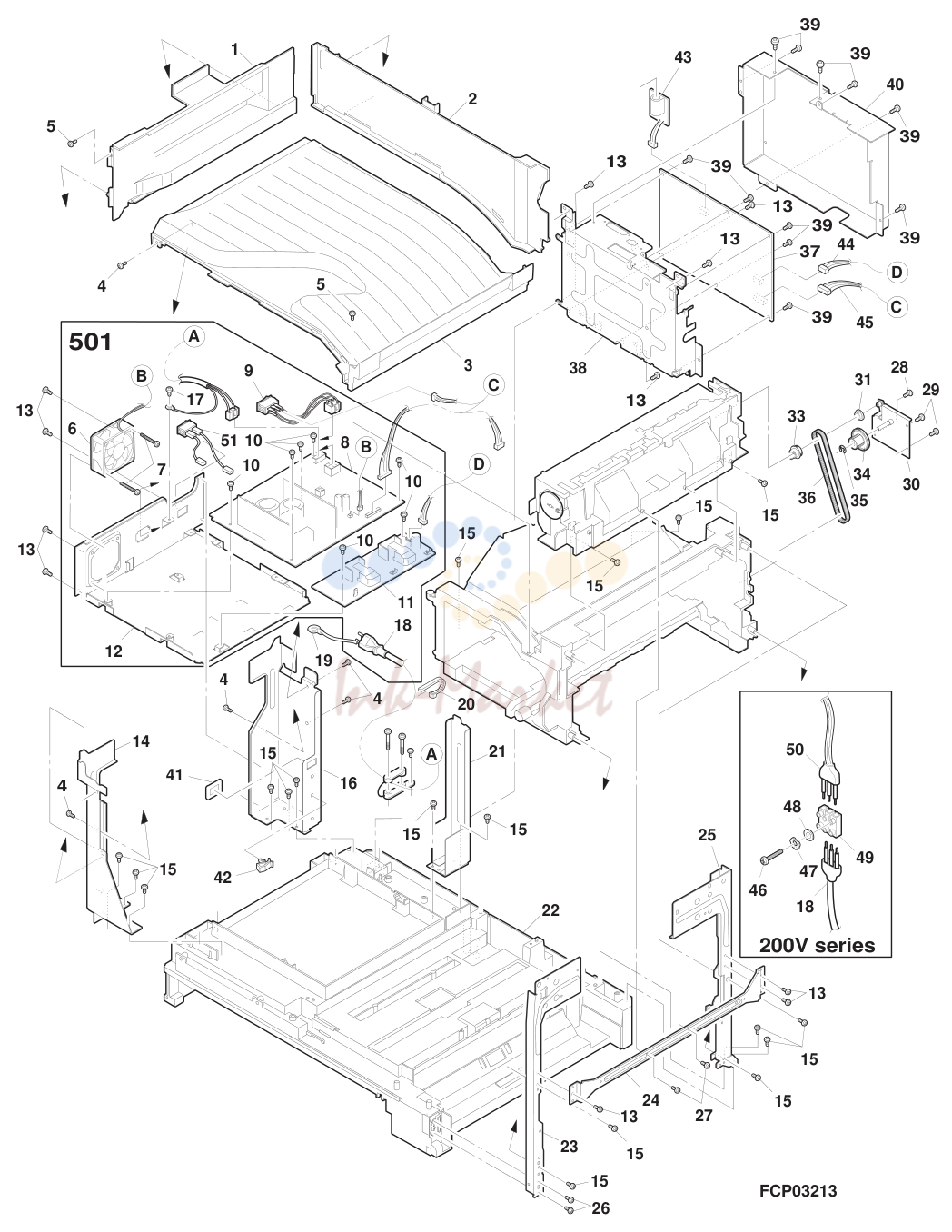

4. 12 Base plate unit 2

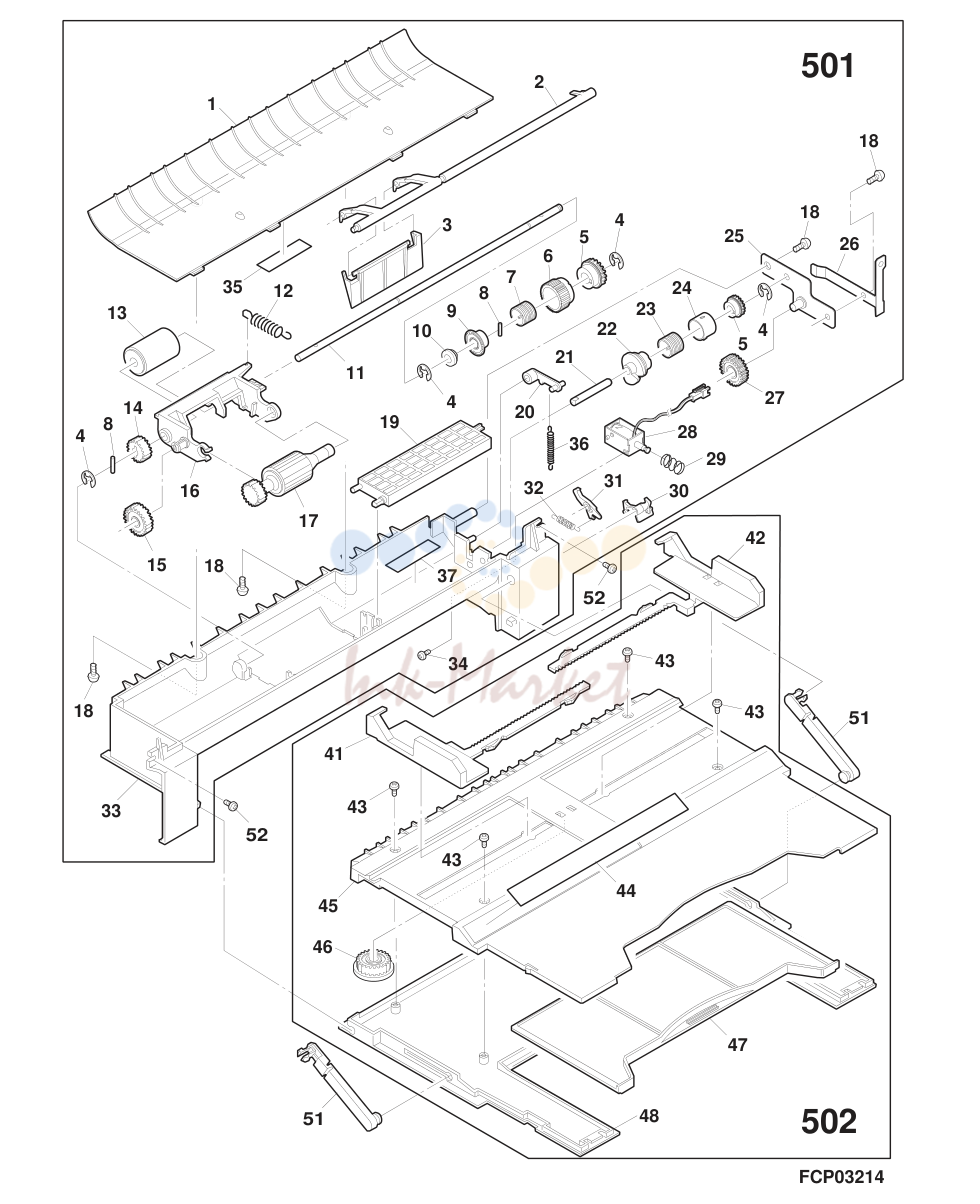

5. 13 Manual paper feeding multi unit
6. 14 Delivery frame unit

1. PARTS GUIDE

№	Артикул	Описание
3		Side door unit P Duplex/P-out sensor PWB
5		MHPS PWB
6		Tray sensor PWB
7		Manual paper feeding sensor PWB
250		sheets tray unit
1		Exteriors
1	GCOVH0010QSZZ запросить цену →	BE GN N D OC cover
2	PSHEZ0058QSZZ запросить цену →	AY FQ N C OC sheet
3	CHNG-0007QS01 запросить цену →	AM EG N C OC hinge
4	XEBSE40P10000 запросить цену →	AA DD C Screw (4· 10)
6	GFTA-0002QSZZ запросить цену →	AD DJ N D SPF connector cover
7	CFIX-0008QS02 запросить цену →	AQ EQ N C Glass fixing plate (Except Japan,Europe)
8	PGLSP0003QSZZ запросить цену →	BA FX N B Table glass
9	PSHEZ0059QSZZ запросить цену →	AF DS N C Sheet
10	CCAB-0012QS03 запросить цену →	BE GN N D Front exterior (For Europe) (AR-160)
11	GFTA-0001QSZA запросить цену →	AX FG N D Front exterior cover (For Europe)
12	CARMP0010QS01 запросить цену →	AD DJ N C Hinge arm L
13	CARMP0011QS01 запросить цену →	AD DJ N C Hinge arm R
14	XEBSE40P10000 запросить цену →	AA DD C Screw (4· 10)
15	GCAB-0014QSZA запросить цену →	BA FX N D Left exterior (For Europe)
16	XBBSE30P06000 запросить цену →	AA DD C Screw (3· 6)
17	XHBSE30P08000 запросить цену →	AA DD C Screw (3· 8)
18	GCAB-0013QSZA запросить цену →	BE GN N D Rear exterior (For Europe)
19	PGIDM0054QSZZ запросить цену →	AG DX N C Hinge guide L
20	XHBSD30P06000 запросить цену →	AA DD C Screw (3· 6)
21	PGIDM0055QSZZ запросить цену →	AG DX N C Hinge guide R
22	GCOVH0011QSZZ запросить цену →	AP EQ N D OC glass fixing cover (Except Europe)
1		Exteriors
22	GCOVH0011QSZA запросить цену →	AQ EQ N D OC glass fixing cover (For Europe)
23	GCAB-0015QSZA запросить цену →	AX FQ N D Right exterior (For Europe)
24	XEBSE40P10000 запросить цену →	AA DD C Screw (4· 10)
26	XEBSE30P08000 запросить цену →	AA DD C Screw (3· 8)
27	PSHEZ0088QSZZ запросить цену →	AF DS N C Table glass sheet F
28	PSHEZ0089QSZZ запросить цену →	AF DS N C Table glass sheet R
29	PCAPH0011QSZZ запросить цену →	AC DJ N C SC cap
30	TLABH0103QSZZ запросить цену →	AE DS N C Warm heater label (Japan only)
31	TLABH0104QSZZ запросить цену →	AE DS N C Power supply label (Japan only)
32	TCAUA0770FCZZ запросить цену →	AB DD C Service caution label (Except Japan)
33	TLABH0264GCZZ запросить цену →	AC DJ C Service man label (For Europe)
34	TLABZ0058QSZZ запросить цену →	AD DJ C Class 1 label (200V series)
35	TLABH0108QSZZ запросить цену →	AG DX N C Operation instruction label (Except Japan)
501	CCOVH0010QS51 запросить цену →	BM HV N E OC cover unit
502	CFIX-0008QS52 запросить цену →	BF GN N E Table unit (Except Japan,Europe)
1		Exteriors
2		Operation panel section
1	GCOVH0015QSZZ запросить цену →	AG DX N D LCD dummy cover
2	GCOVH0016QSZZ запросить цену →	AH DX N D FAX dummy cover
3	HPNLH0004QSZ3 запросить цену →	AV FG N D Main Dec. panel (For Europe..
4	HPNLH0006QSZ1 запросить цену →	AM EG N D Dec. panel (USA,U.Kingdom)
5	GCAB-0017QSZA запросить цену →	AW FG N D Operation panel exterior (For Europe)
6	JBTN-0018QSZZ запросить цену →	AE DJ N C Function key
7	JBTN-0029QSZZ запросить цену →	AE DS N C Select key
8	CBTN-0022QS01 запросить цену →	AF DS N C CA key
9	CBTN-0021QS01 запросить цену →	AF DS N C Clear key
10	CBTN-0019QS01 запросить цену →	AG DX N C Copy key
11	JBTN-0020QSZZ запросить цену →	AC DJ N C Copy key (LIGHT IND)
12	CBTN-0016QS01 запросить цену →	AN EG N C Ten key
13	JBTN-0026QSZZ запросить цену →	AE DJ N C Interrupt key
14	JBTN-0030QSZZ запросить цену →	AD DJ N C Mode select key
15	JBTN-0027QSZZ запросить цену →	AD DJ N C Density select key
16	JBTN-0023QSZZ запросить цену →	AG DX N C Special function key
17	CPWBF0025QS51 запросить цену →	AZ FQ N E ERDH-operation PWB
18	XEBSD30P08000 запросить цену →	AA DD C Screw (3· 8)
19	CPWBN0024QS52 запросить цену →	BQ LP N E COPY-operation PWB (Other countries)
20	DHAI-0116QSZZ запросить цену →	AC DJ N C Panel ERDH harness
21	DHAI-0115QSZZ запросить цену →	AF DS N C Operation panel harness
2		Operation panel section
18		18 FCP03203
3		Side door unit
1	GDOR-0001QSZA запросить цену →	AW FG N D Right door (For Europe)
2	LRALP0004QSZZ запросить цену →	AL EB N C Right door rail
3	XHBSD30P10000 запросить цену →	AA DD C Screw (3· 10)
4	LPLTM0092QSZZ запросить цену →	AF DS N C Rail reinforce plate
5	XHBSD30P14000 запросить цену →	AA DD C Screw (3· 14)
6	LPLTM0091QSZZ запросить цену →	AE DS N C Inner reinforce plate R
7	XEBSD30P10000 запросить цену →	AA DD C Screw (3· 10)
8	LPLTM0090QSZZ запросить цену →	AE DS N C Inner reinforce plate F
9	MSPRC0085QSZZ запросить цену →	AE DJ N C TC case GND spring
10	LFRM-0016QSZZ запросить цену →	AT EZ N C Right door inner
11	XHBSD30P16000 запросить цену →	AA DD C Screw (3· 16)
12	LPLTM0068QSZZ запросить цену →	AE DJ N C TC case terminal plate
13	MSPRC0084QSZZ запросить цену →	AD DJ N C BC interface electrode spring
14	MSPRC0083QSZZ запросить цену →	AD DJ N C TC interface electrode spring
15	LHLDZ0033QSZZ запросить цену →	AF DS N C TC terminal interfase holder
16	MSPRC0082QSZZ запросить цену →	AC DJ N C Pressure spring
17	PGIDH0041QSZZ запросить цену →	AL EB N C BC rear paper guide
18	CHLDZ0030QS51 запросить цену →	BA FX N E TC unit
19	TCAUH0819FCZZ запросить цену →	AA DD C HT caution label (Japan only)
3		Side door unit

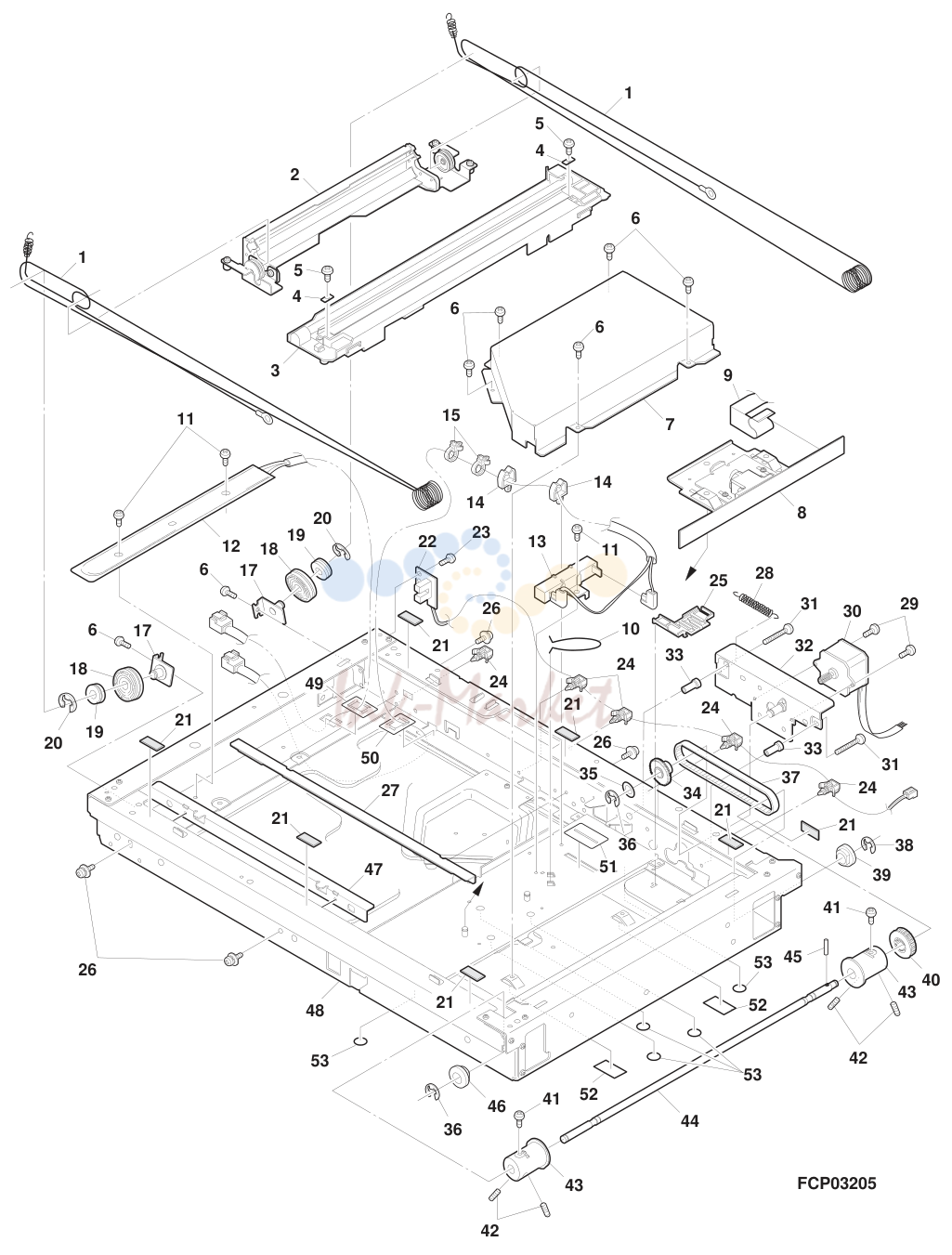

4		Optical unit
1	PWIR-0005QSZZ запросить цену →	AS EQ N C MB wire
2	CMIR-0008QS31 запросить цену →	BB GD N E 2nd,3rd mirror unit
4	LHLDZ1239FCZZ запросить цену →	AE DS C Wire holder
5	XBPSD40P08K00 запросить цену →	AA DD C Screw (4· 8K)
6	XHBSD30P06000 запросить цену →	AA DD C Screw (3· 6)
7	PCASZ0008QSZZ запросить цену →	AM EG N C Dark box
8	CLNS-0003QS51 запросить цену →	BV NU N E Lens unit
9	DHAI-0120QSZZ запросить цену →	AG DS N C CCD harness
10	LFIX-0005QSZZ запросить цену →	AC DJ C Harness fixing plate
11	XHBSD30P06000 запросить цену →	AA DD C Screw (3· 6)(Japan only)
13	CR-WZ0003QS01 запросить цену →	AZ FQ N B Dry heater (lens) (Japan only)
14	LHLDW1009ACZZ запросить цену →	AA DD C Cable holder (Japan only)
15	LBNDJ0013FCZ1 запросить цену →	AA DJ C Wire band (Japan only)
17	CPLTM0026QS01 запросить цену →	AH DX C Pulley fixing plate F
18	NPLYZ0005QSZZ запросить цену →	AG DX N C Pulley
19	NPLYZ0006QSZZ запросить цену →	AD DJ N C L pulley
20	XRESP40-05000 запросить цену →	AA DD C E type ring
21	PCUSG0190FCZ1 запросить цену →	AB DJ C Table glass cushion
22	CPWBF1177FC63 запросить цену →	AP EQ N E MHPS PWB
23	XBBSD30P08000 запросить цену →	AA DD C Screw (3· 8)
24	LBNDJ0013FCZ1 запросить цену →	AA DJ C Wire band
25	LHLDZ0043QSZZ запросить цену →	AE DJ N C CL lead holder
26	LX-BZ0004QSZZ запросить цену →	AB DD C Screw (3· 63)(Red)
27	LRALM0007QSZZ запросить цену →	AG DX N C MB-B rail R
28	MSPRC0040QSZZ запросить цену →	AB DJ C MB drive spring
29	XBPSD30P05K00 запросить цену →	AA DD C Screw (3· 5K)
30	RMOTP0021QSZZ запросить цену →	BB GD N B Mirror motor
31	XBPSD40P16KS0 запросить цену →	AA DD C Screw (4· 16KS)
32	CPLTM0084QS01 запросить цену →	AL EB N C Mirror motor fixing plate
33	PGUMS0002QSZZ запросить цену →	AL EB N C Protection rubber
34	NGERH0027QSZZ запросить цену →	AH DX C Mirror motor idle gear
35	LX-WZ0119FCZZ запросить цену →	AA DD C Washer
36	XRESP70-08000 запросить цену →	AA DD C E type ring
37	NBLTT0002QSZZ запросить цену →	AH DX B Winder drive belt
38	XRESP50-06000 запросить цену →	AA DD C E type ring
39	NBRGC0387FCZ1 запросить цену →	AC DJ C Bearing
40	NPLYZ0004QSZZ запросить цену →	AG DX C Winder drive shaft pulley
41	LX-BZ0324FCZZ запросить цену →	AA DD C Screw (3· 4)
42	LX-BZ0049FCZZ запросить цену →	AB DD C Screw (4· 6)
43	NPLYZ0003QSZZ запросить цену →	AM EG C Winder pulley
44	NSFTZ0028QSZZ запросить цену →	AM EG N C Winder drive shaft
45	XPSSJ30-12000 запросить цену →	AB DD C Spring pin (f 3-12)
46	NBRGC0133FCZ1 запросить цену →	AC DJ C PF bearing (M8)
47	LRALM0006QSZZ запросить цену →	AG DS N C MB-B rail F
48	CDAIU0012QS01 запросить цену →	BL HL N C Optical base plate
49	PSHEP0090QSZZ запросить цену →	AD DJ N C Optical edge protect sheet A (Japan only)
50	PSHEP0091QSZZ запросить цену →	AD DJ N C Optical edge protect sheet B (Japan only)
51	PSHEP0085QSZZ запросить цену →	AC DJ N C Optical edge protect sheet D
52	PSHEZ0108QSZZ запросить цену →	AC DJ N C Optical base plate bottom myler A
53	PSHEZ0109QSZZ запросить цену →	AC DJ N C Optical base plate bottom myler B

2. 4 Optical unit

№	Артикул	Описание
5		2nd,3rd mirror unit
5		2nd,3rd mirror unit
1	LHLDZ0044QSZZ запросить цену →	AP EQ N C 2nd,3rd mirror holder
3	XBPSD40P06KS0 запросить цену →	AA DD C Screw (4· 6KS)
4	NPLYZ0007QSZZ запросить цену →	AG DX C W pulley
5	LHLDZ0013QSZZ запросить цену →	AD DJ C CL guide holder
6	XEBSD40P06000 запросить цену →	AA DD C Screw (4· 6)
7	CSLI-0103FC31 запросить цену →	AF DS E Slider unit (4pcs/set)
8	LX-BZ0335FCZZ запросить цену →	AA DD C Screw (4· 6)(Red)
9	CPLTM0029QS01 запросить цену →	AH DX C Pulley fixing plate R
10	PCUSS0009QSZZ запросить цену →	AA DJ C MB-B cushion R
11	LFIX-0284FCZZ запросить цену →	AC DD C 2nd,3rd mirror fixing plate F
12	PMIR-0008QSZZ запросить цену →	AP EQ N B 2nd,3rd mirror
13	CPLTM0028QS01 запросить цену →	AH DX C Pulley fixing plate F
14	PCUSS0201FCZZ запросить цену →	AA DD C MB-B cushion
15	PSPAZ0011QSZZ запросить цену →	AD DJ N C Mirror spacer
901	CMIR-0008QS31 запросить цену →	BB GD N E 2nd,3rd mirror unit
6		Middle frame unit
1	XEPSD23P12000 запросить цену →	AA DD C Screw (2.3· 12)
2	CSW-M0007QS51 запросить цену →	AQ EQ N E Inter lock switch unit
3	NCPL-0002QSZZ запросить цену →	AC DJ C Hopper cupring
4	MSPRC0024QSZZ запросить цену →	AA DJ C Hopper spring
5	RMOTD0016QSZZ запросить цену →	AY FQ N B Toner motor
6	XEBSD30P10000 запросить цену →	AA DD C Screw (3· 10)
7	DUNTK0041QS11 запросить цену →	CC TZ N E LSU unit (200V series)
8	DHAI-0112QSZZ запросить цену →	AP EQ N C DEV harness
9	XBPSC30P06ES0 запросить цену →	AA DD C Screw (3· 6ES)
10	CHAI-0109QS51 запросить цену →	AN EG N E GB-MCFB harness unit
11	CHAI-0107QS51 запросить цену →	AK DX N E MC harness unit
12	MSPRD0104QSZZ запросить цену →	AC DJ N C HV terminal spring (case)
13	MSPRD0103QSZZ запросить цену →	AC DJ N C HV terminal spring (grid)
14	MSPRD0102QSZZ запросить цену →	AC DJ N C HV terminal spring
15	LHLDZ0038QSZZ запросить цену →	AH DX N C High voltage terminal holder
16	XEBSD30P08000 запросить цену →	AA DD C Screw (3· 8)
18	XEBSD30P10000 запросить цену →	AA DD C Screw (3· 10)
20	LSTPP0005QSZZ запросить цену →	AC DJ N C SD stopper
21	LHLDZ0039QSZZ запросить цену →	AE DJ N C High voltage terminal holder TC
22	LPLTM0067QSZZ ✓ в наличии	AC DJ N C TC terminal plate
23	XEBSD30P06000 запросить цену →	AA DD C Screw (3· 6)
24	DHAI-0106QSZZ запросить цену →	AL EB N C BC harness
25	DHAI-0108QSZZ запросить цену →	AK DX N C TC harness
26	MSPRC0105QSZZ запросить цену →	AB DJ N C PS pressure spring
27	XRESP40-06000 ✓ в наличии	AA DD C E type ring
28	NSFTZ0021QSZZ запросить цену →	AK EB N C PS roller shaft
29	NKOM-0001QSZZ запросить цену →	AD DJ N C PS collar (f 12)
30	MSPRD0139QSZZ запросить цену →	AB DJ N C PS earth spring
31	XEBSD30P06000 запросить цену →	AA DD C Screw (3· 6)
6		Middle frame unit
33	LBOSZ1508FCZZ запросить цену →	AG DX C Cam boss A2
34	PPIPP0174FCZZ ✓ в наличии	AC DJ C Pipe C
35	MSPRC0106QSZZ запросить цену →	AF DS N C PS clutch spring
36	XPSSJ20-07000 ✓ в наличии	AA DD C Spring pin (f 2-7)
37	NGERH0062QSZZ ✓ в наличии	AK DX N C Clutch gear (32T)
38	NBRGC0047FCZZ запросить цену →	AD DJ C Bearing E
39	XRESP60-08000 запросить цену →	AA DD C E type ring
40	NROLP0032QSZZ запросить цену →	AT EZ N C PS trnsport roller
41	JKNBZ0003QSZZ запросить цену →	AD DJ N C PS knob
42	XBPSD30P10KS0 запросить цену →	AB DD C Screw (3· 10KS)
43	LPLTM0070QSZZ запросить цену →	AD DJ N C Process detect SW fixing plate
44	QSW-B0003QSZZ запросить цену →	AF DS B Tray detect switch
45	DHAI-0090QSZZ запросить цену →	AF DS N C Drum initial SW harness
46	LFRM-0024QSZZ запросить цену →	BC GD N C Middle frame
47	LPINS0301FCZZ запросить цену →	AD DJ C DV guide pin
48	TCAUH0007QSZZ запросить цену →	AD DJ C Laser caution label (200V series)
49	PSHEZ0056QSZZ запросить цену →	AC DJ N C PS rear guide sheet
6		Middle frame unit
7		Process unit
1	XEBSD30P10000 запросить цену →	AA DD C Screw (3· 10)
2	CHLDZ0035QS51 запросить цену →	BH GX N E MC holder unit
3	UCLEZ0009QSZZ запросить цену →	AV FG N C Cleaning blade
4	PMLT-0015QSZZ запросить цену →	AA DJ C Toner shield cushion
5	PSEL-0022QSZ1 запросить цену →	AF DS C Seal R
6	PSEL-0021QSZ1 запросить цену →	AF DS C Seal F
7	PMLT-0023QSZZ запросить цену →	AE DJ N C CL blade cushion
8	CFRM-0021QS01 запросить цену →	AQ EQ N C Process frame
9	NCPL-0003QSZZ запросить цену →	AC DJ C Screw cupring
10	XBBSD30P06000 запросить цену →	AA DD C Screw (3· 6)
11	LPLTM0101QSZZ запросить цену →	AC DJ N C Sub blade earth plate
12	LHLDZ0045QSZZ запросить цену →	AD DJ N C Starling holder
13	LX-WZ0329FCZZ запросить цену →	AB DD C Washer
14	LX-RZ0001QSZZ ✓ в наличии	AB DD N C Starling (f 5)
15	PTPE-0006QSZZ запросить цену →	AC DJ N C Sub blade tape
16	UCLEZ0010QSZZ запросить цену →	AR EQ N C Sub blade
17	PMLT-0017QSZZ запросить цену →	AC DJ C Flange cushion
18	NBRGP0299FCZZ запросить цену →	AC DJ C CL bearing (M5)
19	NSFTZ0020QSZZ запросить цену →	AL EB N C Transport screw
20	PMLT-0018QSZ1 запросить цену →	AC DJ C Transport screw cushion
21	PCAPH0009QSZZ запросить цену →	AC DJ N C Toner pipe cap
22	NSFTZ0019QSZZ запросить цену →	AE DJ N C Transport pipe screw
23	PSPAZ0696FCZZ ✓ в наличии	AC DJ C P cap spacer
24	PPIPP0005QSZZ запросить цену →	AM EG N C Toner pipe
25	NGERH0039QSZZ ✓ в наличии	AE DS C Transport pipe gear (14T)
26	MSPRC0045QSZZ запросить цену →	AA DJ C Toner pipe spring
27	PSHT-0004QSZZ запросить цену →	AC DJ C Toner pipe shutter
28	NGERH0036QSZZ ✓ в наличии	AC DJ C Transport screw gear (30T)
29	NGERH0038QSZZ ✓ в наличии	AC DJ C Transport pipe gear (15T)
30	NGERH0037QSZZ ✓ в наличии	AC DJ C Idle gear (26T)
31	LFIX-0007QSZZ запросить цену →	AE DJ N C Drum fixing plate A (Other countries)
32	PCOVP0018QSZZ запросить цену →	AG DS C Drum cover
33	NGERH0035QSZ1 запросить цену →	AC DJ N C Detector gear (25T)
34	NGERH0034QSZ1 запросить цену →	AC DJ N C Detector gear (50T)
7		Process unit
8		DV cartridge unit
1	CBOX-0002YS52 запросить цену →	BE GN N E Toner box unit B (Other countries)
2	PCAPH0005YSZZ запросить цену →	AD DJ N C Toner cap
3	PCAPH0004YSZZ запросить цену →	AC DJ N C Cap D
4	CBOX-0003YS52 запросить цену →	AZ FQ N E Waste toner box unit
5	TLABZ1721FCZZ запросить цену →	AA DD C DV CA label
6	XEBSD30P10000 запросить цену →	AA DD C Screw (3· 10)
7	PMLT-0002YSZZ запросить цену →	AC DJ N C DV-TH cushion
8	PMLT-0005YSZZ запросить цену →	AB DJ N C DV side cushion F
9	PMLT-0006YSZZ запросить цену →	AB DJ N C DV side cushion R
10	NROLM0001YSZZ запросить цену →	AP EQ N C MX roller
11	PBOX-0001YSZZ запросить цену →	AN EQ N D DV box
12	NBRGC0008YSZZ запросить цену →	AH DX N C DV bearing
13	NGERH0002YSZZ ✓ в наличии	AD DJ N C DV gear (28T)
14	XEBSF30P08000 запросить цену →	AA DD C Screw (3· 8)
15	NGERH0001YSZZ ✓ в наличии	AD DJ N C DV idle gear (20T)
16	PCAPH0001YSZZ запросить цену →	AD DJ N C DV idle cap
17	NGERH0028QSZZ ✓ в наличии	AD DJ C DV gear (18T)
18	NBRGC0387FCZ1 запросить цену →	AC DJ C Bearing
19	PMLT-0686FCZZ запросить цену →	AA DD C MG cushion
20	NROLM0002YSZZ запросить цену →	BA FX N C MG roller
21	LPLTM0002YSZZ запросить цену →	AS EQ N C Doctor reinforce plate
22	LPLTM0001YSZZ запросить цену →	AN EG N C Doctor
23	XBPBZ30P04000 запросить цену →	AA DD C Screw (3· 4)
24	XUBUZ30P06000 запросить цену →	AA DD C Screw (3· 6)
25	RDTCM0001YSZZ запросить цену →	AZ FQ N B ATC sensor
26	LHLDZ0002YSZZ запросить цену →	AC DJ N C MG holder
27	MSPRK0001YSZZ запросить цену →	AB DJ N C Bias spring
28	LHLDZ0001YSZZ запросить цену →	AD DJ N C Bearing holder
29	XRESP50-06000 запросить цену →	AA DD C E type ring
30	PCOVP0001YSZZ запросить цену →	AE DJ N C DV-F side cover
31	PSHEA0004YSZZ запросить цену →	AC DJ N C DV side sheet
32	CCOVP0003YS52 запросить цену →	AS EQ N E MG cover unit
8		DV cartridge unit
24		14 FCP03209
9		Fusing unit
1	XBPSD30P05KS0 запросить цену →	AA DD C Screw (3· 5KS)
2	CTHM-0018FC01 запросить цену →	AR EQ B Thermostat
3	DHAI-0065QSZZ запросить цену →	AF DS N C Fusing harness
4	XHBSD30P06000 запросить цену →	AA DD C Screw (3· 6)
5	PCOVP0029QSZZ запросить цену →	AX FG N C Fusing cover
7	LSTPP0116FCZZ запросить цену →	AA DD C Roller stopper
8	LBSHZ0001QSZZ запросить цену →	AK DX N C Fusing bush
9	XBPSD30P08KS0 запросить цену →	AA DD C Screw (3· 8KS)
10	CFRM-0017QS01 запросить цену →	AH DX N C Fusing frame F
11	NROLI0030QSZZ запросить цену →	BC GJ N C Upper heat roller
12	CFRM-0018QS01 запросить цену →	AH DX N C Fusing frame R
13	NGERH0540FCZ1 запросить цену →	AE DJ C Fushing gear (45T)
14	LHLDZ0034QSZZ запросить цену →	AF DS N C Lamp holder
15	XBPSD30P10KS0 запросить цену →	AB DD C Screw (3· 10KS)
16	RDTCT0005QSZZ запросить цену →	AN EQ N B Thermistor
17	LPLTM0050QSZZ запросить цену →	AM EG N C Fusing joint plate
18	MSPRT0086QSZZ ✓ в наличии	AB DJ N C Upper pawl pressure spring
19	PTME-0007GCZA запросить цену →	AG DS C Separator pawl
20	PGIDM0034QSZZ запросить цену →	AP EQ N C Fusing rear paper guide
21	XEBSD30P06000 запросить цену →	AA DD C Screw (3· 6)
22	XBBSD30P06000 запросить цену →	AA DD C Screw (3· 6)
23	LPLTP0051QSZZ запросить цену →	AD DJ N C PG fixing plate
24	PSHEP0053QSZ1 запросить цену →	AK DX N C PG sheet
25	PGIDH0033QSZZ запросить цену →	AL EB N C Fusing front paper guide
26	NSFTZ0016QSZZ запросить цену →	AH DX N C Fusing front PG adjusting shaft
27	NROLR0031QSZZ запросить цену →	BC GJ N C Pressure roller
28	NBRGP0260FCZ1 ✓ в наличии	AD DS C Pressure bearing N
29	XRESP30-06000 запросить цену →	AA DD C E type ring
30	LX-BZ0013QSZ1 запросить цену →	AC DD N C Screw (3· 7)
31	MSPRP0087QSZZ запросить цену →	AC DJ N C PG earth spring
32	MSPRT0089QSZZ запросить цену →	AC DJ N C Pressure spring B
33	MLEVP0018QSZZ запросить цену →	AF DS N C Fusing pressure lever F
34	MLEVP0019QSZZ запросить цену →	AD DJ N C Release lever F
35	MLEVP0020QSZZ запросить цену →	AD DJ N C Release lever R
36	MLEVP0017QSZZ запросить цену →	AF DS N C Fusing pressure lever R
39	TLABH0062QSZZ запросить цену →	AE DJ N C High temperature caution label (Except Japan)
40	LFRM-0019QSZZ запросить цену →	AT EZ N C Fusing lower frame
41	LPLTP0060QSZZ запросить цену →	AK DX N C Reverse gate
42	MLEVP0026QSZZ запросить цену →	AG DX N C DMC actuator
43	MSPRD0117QSZZ запросить цену →	AB DJ N C Rotetion spring
44	MSPRD0118QSZZ запросить цену →	AB DJ N C Actuator return spring
45	XEBSD30P10000 запросить цену →	AA DD C Screw (3· 10)
46	PSHEZ0105QSZZ запросить цену →	AC DJ N C Fusing sheet
47	PSHEZ0121QSZZ запросить цену →	AG DS N C Upper pawl fixing plate
48	LX-WZ0313FCZZ запросить цену →	AA DD C Washer
501	CPLTP0060QS51 запросить цену →	AV FG N E Reverse gate unit

3. 9 Fusing unit

№	Артикул	Описание
10		Main drive unit
1	PGIDM0030QSZZ запросить цену →	AL EB N C Harness guide
2	XHBSD30P08000 запросить цену →	AA DD C Screw (3· 8)
3	DHAI-0110QSZZ запросить цену →	AP EQ N C HL harness
4	DHAI-0089QSZZ запросить цену →	AH DX N C Thermister harness
5	DHAI-0114QSZZ запросить цену →	AC DJ N C Main motor harness
6	XBBSD40P10000 запросить цену →	AA DD C Screw (4· 10)
7	RMOTP0014QSZZ запросить цену →	BH GX N B Main motor
8	PTME-0003QSZ1 ✓ в наличии	AD DJ N C Roller pawl
9	MSPRC1318FCZ1 запросить цену →	AA DJ C Spring B
10	RPLU-0009QSZZ запросить цену →	AN EG N B Solenoid CSA
11	LPLTM0048QSZZ запросить цену →	AF DS N C Drive earth plate
12	XRESP40-06000 ✓ в наличии	AA DD C E type ring
13	LX-WZ0002QSZZ запросить цену →	AB DD N C PO belt washer
14	NGERH0053QSZZ запросить цену →	AD DJ N C Gear (25/18T)
15	PTME-0012QSZZ ✓ в наличии	AC DJ N C PS clutch pawl
16	RPLU-0008QSZZ запросить цену →	AN EG N B Solenoid PS
17	XBBSD30P04000 запросить цену →	AA DD C Screw (3· 4)
18	CPLTM0047QS01 запросить цену →	BA FX N C Main drive unit
19	NGERH0010QSZZ запросить цену →	AD DJ C Gear (28T)
20	NGERH0009QSZZ ✓ в наличии	AD DJ C Gear (46/16T)
21	NGERH0014QSZZ ✓ в наличии	AD DJ C Gear (30/15T)
22	NGERH0011QSZZ запросить цену →	AD DJ C MG gear
23	MSPRC2132FCZ1 запросить цену →	AA DJ C MG roller spring
24	NCPL-0004FCZZ запросить цену →	AB DD C Cupring B
25	NGERH0052QSZZ запросить цену →	AE DJ N C Gear (38/18T)
26	NGERH0007QSZZ запросить цену →	AH DX C Gear (68/26T)
27	NGERH0057QSZZ запросить цену →	AE DJ N C Gear (41T)
28	NGERH0008QSZ1 запросить цену →	AL EB C Gear (55/19T)
29	NGERH0059QSZZ запросить цену →	AD DJ N C Gear (23/27T)
30	NGERH0012QSZZ запросить цену →	AE DS C Gear (20T)
31	NGERH0058QSZZ ✓ в наличии	AF DS N C Gear (21/17T)
32	NGERH0013QSZZ ✓ в наличии	AG DX C Gear (31/17T)
33	NGERH0016QSZZ запросить цену →	AD DJ C Cupring gear (34T)
34	MSPRC0081QSZZ запросить цену →	AB DJ N C HT ratchet spring
35	NGERH0055QSZZ ✓ в наличии	AE DJ N C Ratchet gear (44T)
36	NGERH0056QSZZ ✓ в наличии	AE DJ N C Ratchet gear (33T)
37	LX-WZ0314FCZZ запросить цену →	AA DD C Washer
38	NGERH0054QSZZ запросить цену →	AD DJ N C Gear (33/20T)
501	CGERH0011QS51 запросить цену →	AE DS E MG gear unit
11		Base plate unit
1	QSW-B0003QSZZ запросить цену →	AF DS B Tray detect switch
2	DHAI-0091QSZZ запросить цену →	AF DS N C Tray SW harness
3	PTME-0013QSZZ запросить цену →	AL EB N C Door lock pawl
4	MSPRT0100QSZZ запросить цену →	AB DJ N C Door lock lever spring
5	MLEVP0022QSZZ запросить цену →	AE DJ N C Door lock lever
6	LPLTM0065QSZZ запросить цену →	AL EB N C Base reinforce plate F
7	XEPSD40P12000 запросить цену →	AA DD C Screw (4· 12)
8	XEBSD30P10000 запросить цену →	AA DD C Screw (3· 10)(Japan only)
9	CPWBF0023QS51 запросить цену →	BA FX N E Dry heater PWB (Japan only)
10	LPLTM0066QSZZ запросить цену →	AF DS N C Tray earth plate
11	XEBSD30P08000 запросить цену →	AA DD C Screw (3· 8)
12	GDAI-0002QSZZ запросить цену →	BH GX N C Base plate
13	XRESP40-06000 ✓ в наличии	AA DD C E type ring
14	LBOSZ1031FCZZ запросить цену →	AC DJ C Clutch boss
15	MSPRC1152FCZZ запросить цену →	AE DJ C Clutch spring
16	PPIPP0006QSZZ запросить цену →	AD DJ N C Clutch sleeve
17	NGERH0060QSZZ ✓ в наличии	AH DX N C Clutch gear (34T)
18	XRESP50-06000 запросить цену →	AA DD C E type ring
19	NBRGP0007QSZZ запросить цену →	AD DJ N C Bearing (f 6)
20	CROLP0039QS01 запросить цену →	AW FG N C Paper feeding roller
21	GFTA-0005QSZZ запросить цену →	AC DJ N C 2nd drive cover
22	XEBSD40P12000 запросить цену →	AA DD C Screw (4· 12)
23	PSHEZ2174FCZZ запросить цену →	AB DD C Paper feeding sheet
24	CPWBF1177FC66 запросить цену →	AP EQ N E Manual paper feeding sensor PWB
25	MLEVP0023QSZZ запросить цену →	AE DS N C MF sensor actuator
26	PCOVP0033QSZZ запросить цену →	AF DS N C Manual feed sensor cover
27	LRALP0005QSZA запросить цену →	AQ EQ N C Base plate rail R (For Europe)
28	PSHEZ2026FCZ1 запросить цену →	AB DD C Sheet M1
29	LHLDZ0017QSZZ запросить цену →	AD DJ C Pressure plate holder
30	MSPRC0101QSZZ запросить цену →	AB DJ N C Pressure plate spring
31	GFTA-0007QSZZ запросить цену →	AE DS N C Pressure plate cover
32	MLEVP0024QSZZ запросить цену →	AF DS N C Sensor lever ACT
33	LDAIU0011QSZZ запросить цену →	AF DS N C Sensor base
34	CPWBF1177FC65 запросить цену →	AP EQ N E Tray sensor PWB
35	XEBSD30P08000 запросить цену →	AA DD C Screw (3· 8)(Japan only)
11		Base plate unit
37	PCOVP0032QSZZ запросить цену →	AE DJ N C PS sensor cover
38	MSPRC0099QSZZ запросить цену →	AC DJ N C PS actuator spring
39	MLEVP0021QSZZ запросить цену →	AD DJ N C PS front actuator
40	CPWBF1177FC67 запросить цену →	AP EQ N E PS sensor PWB
41	GLEGG0064FCZZ запросить цену →	AC DJ C Rubber foot
42	MLEVP0044QSZZ запросить цену →	AE DS N C MF sensor actuator
10		Main drive unit
30		37 38 FCP03211
11		Base plate unit
7		37 FCP03212
12		Base plate unit
1	GCOVH0014QSZA запросить цену →	AS EQ N C Delivery left cover (For Europe)
2	GCOVH0012QSZA запросить цену →	AT EZ N C Delivery rear cover (For Europe)
3	LSOU-0013QSZA запросить цену →	BB GD N D Delivery tray (For Europe)
4	XEBSE30P08000 запросить цену →	AA DD C Screw (3· 8)
5	XHBSE30P08000 запросить цену →	AA DD C Screw (3· 8)
6	NFANP0003QSZZ запросить цену →	AY FQ N B PS fan
7	XBPSD30P30KS0 запросить цену →	AA DD C Screw (3· 30KS)
9	DUNTK0049QSZZ запросить цену →	AU EZ N E AC switch unit
10	XBPSD30P08KS0 запросить цену →	AA DD C Screw (3· 8KS)
12	LPLTM0082QSZZ запросить цену →	AR EQ N C PS PWB fixing plate
13	XHBSD30P06000 запросить цену →	AA DD C Screw (3· 6)
14	LFRM-0022QSZZ запросить цену →	AP EQ N C Corner frame FL
15	XEPSD40P12000 запросить цену →	AA DD C Screw (4· 12)
16	LFRM-0023QSZZ запросить цену →	AQ EQ N C Corner frame RL
17	XBPSN40P06K00 запросить цену →	AA DD C Screw (4· 6K)
19	DHAI-0139QSZZ запросить цену →	AG DX N B Earth wire (Japan only)
20	LBNDJ2004SCZZ запросить цену →	AA DD C Wire band (120V)
21	LFRM-0032QSZZ запросить цену →	AN EG N C Corner frame CR
22	GDAI-0002QSZZ запросить цену →	BH GX N C Base plate
23	LFRM-0025QSZZ запросить цену →	AM EG N C Corner frame FR
24	LPLTM0099QSZZ запросить цену →	AK DX N C Corner frame R reinforce plate
25	LFRM-0026QSZZ запросить цену →	AS EZ N C Corner frame RR
26	XHBSD30P12000 запросить цену →	AA DD C Screw (3· 12)
27	XHBSD30P08000 запросить цену →	AA DD C Screw (3· 8)
28	XHBSD30P10000 запросить цену →	AA DD C Screw (3· 10)
29	XHBSD30P08000 запросить цену →	AA DD C Screw (3· 8)
30	CPLTM0071QS01 запросить цену →	AL EB N C Drive joint plate
31	NBRGC0529FCZZ запросить цену →	AD DJ C Bearing
33	NPLYZ0009QSZZ запросить цену →	AD DJ N C 34 pulley
34	NGERH0071QSZZ запросить цену →	AF DS N C Gear (28/42T)
35	XRESP40-06000 ✓ в наличии	AA DD C E type ring
36	NBLTT0007QSZZ запросить цену →	AH DX N B Delivery roller drive belt (328)
37	CPWBX0021QS54 запросить цену →	CD UD N E MCU PWB (AR-161..
38	LPLTM0063QSZZ запросить цену →	AU EZ N C MCU fixing plate
39	XBBSE30P06000 запросить цену →	AA DD C Screw (3· 6)
40	LPLTM0064QSZZ запросить цену →	AR EQ N C MCU shield plate
41	PSHEP0090QSZZ запросить цену →	AD DJ N C Optical edge protect sheet A (Japan only)
42	LHLDW0049QSZZ запросить цену →	AC DJ N C Mini clamp (Japan only)
43	CPWBF0033QS51 запросить цену →	AP EQ N E RCU PWB
44	DHAI-0101QSZZ запросить цену →	AK DX N C PS high volt harness
45	DHAI-0105QSZZ запросить цену →	AW FG N C PS low volt harness
46	XEBSD30P18000 запросить цену →	AA DD C Screw (3· 18)(200V series)
47	XWSSD30-07000 запросить цену →	AA DD C Washer (200V series)
48	XWHSD30-05080 запросить цену →	AA DD C Washer (200V series)
49	QTANN0015FCZZ запросить цену →	AG DS C 3P terminal base (200V series)
50	DHAI-0140QSZZ запросить цену →	AP EQ N C AC harness (200V series)
51	DUNTK0088QSZZ запросить цену →	AU EZ N E Dry AC switch unit (Japan only)

4. 12 Base plate unit 2

№	Артикул	Описание
13		Manual paper feeding multi unit
1	PCOVP0030QSZA запросить цену →	AM EG N C Multi frame cover (For Europe)
2	MARMP0008QSZZ запросить цену →	AH DX N C Stopper arm
3	LPLTP0056QSZZ запросить цену →	AE DJ N C Stopper plate
4	XRESP40-06000 ✓ в наличии	AA DD C E type ring
5	LBOSZ1510FCZZ запросить цену →	AF DX C Cam boss A1
6	PPIPP0109FCZZ запросить цену →	AB DD C Pipe A
7	MSPRC1315FCZ1 запросить цену →	AD DJ C Clutch spring A
8	XPSSJ20-07000 ✓ в наличии	AA DD C Spring pin (f 2-7)
9	LBOSZ1508FCZZ запросить цену →	AG DX C Cam boss A2
10	LBSHZ0303FCZZ запросить цену →	AC DJ C M bushing C
11	NSFTZ0018QSZZ запросить цену →	AL EB N C Roller shaft
12	MSPRT0091QSZZ запросить цену →	AC DJ N C Roller arm spring
13	NROLR0922FCZZ запросить цену →	AR EZ C Manual paper feed roller
14	NGERH0495FCZZ запросить цену →	AC DD C Gear (20T)
15	NGERH0061QSZZ запросить цену →	AD DJ N C Gear (24T)
16	MARMP0009QSZZ запросить цену →	AF DS N C Roller arm
17	CROLP1115FC01 запросить цену →	AN EG C Manual feed take-up roller
18	XEBSD30P08000 запросить цену →	AA DD C Screw (3· 8)
19	MARMP0007QSZZ запросить цену →	AE DJ N C Cam trasmission arm
20	MARMP0006QSZZ запросить цену →	AD DJ N C Arm
21	NSFTZ0017QSZZ запросить цену →	AG DS N C Manual feed cam shaft
22	MCAMP0001QSZZ запросить цену →	AF DS N C Drive cam
23	MSPRC1316FCZ1 ✓ в наличии	AE DS C MF clutch spring B
24	PPIPP0009FCZZ запросить цену →	AD DJ N C Cam clutch sleeve
25	CPLTM0055QS01 запросить цену →	AF DS N C Paper feeding joint plate
26	MSPRD0092QSZZ запросить цену →	AE DJ N C MF earth spring
27	NGERH0972FCZZ запросить цену →	AB DJ C Gear (27T)
28	RPLU-0007QSZZ запросить цену →	AN EG N B Multi feeding solenoid
29	MSPRC1318FCZ1 запросить цену →	AA DJ C Spring B
30	PTME-0179FCZZ запросить цену →	AC DD C Manual paper feeding pawl B
31	PTME-0178FCZZ запросить цену →	AC DD C Manual paper feeding pawl A
32	MSPRC2175FCZZ запросить цену →	AA DJ C Pawl A spring
33	LFRM-0020QSZA запросить цену →	AX FG N C Multi feed frame (For Europe)
34	XBBSD30P10000 запросить цену →	AA DD C Screw (3· 10)
35	PSHEZ0099QSZZ запросить цену →	AC DJ N C Protect sheet
36	MSPRT0147QSZZ запросить цену →	AC DJ N C Stopper arm spring
37	PSHEZ0100QSZZ запросить цену →	AC DJ N C Protect sheet C
41	PGIDM0037QSZZ запросить цену →	AG DS N C MB side guide F
42	PGIDM0038QSZZ запросить цену →	AG DS N C MB side guide R
43	XEBSE30P06000 запросить цену →	AA DD C Screw (3· 6)
44	TLABH0066QSZ1 запросить цену →	AE DJ N C Size graduation label (Japan only)
45	LSOU-0009QSZZ запросить цену →	AV FG N D Multi feed tray 1-U
46	NGERH0193FCZZ запросить цену →	AB DD C UC manual feed gear
47	LSOU-0011QSZZ запросить цену →	AL EB N D Multi feed tray
48	LSOU-0010QSZZ запросить цену →	AU FG N D Multi feed tray 1-L
51	MARMP0005QSZZ запросить цену →	AE DJ N C Tray arm
52	XEBSD30P08000 запросить цену →	AA DD C Screw (3· 8)
501	CFRM-0020QS52 запросить цену →	BL HR N E Manual paper feeding multi unit (For Europe)
502	CSOU-0009QS52 запросить цену →	BD GJ N E Manual feeding tray unit (Except Japan)

Каталог очень большой (968 позиций). Показаны первые 4 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
