Sharp AR-RP3PG — каталог запчастей со схемами

Содержание

1. DEFINITION
2. 2 給紙ﾕﾆｯﾄ(Paper feeding unit)
3. 3 搬送ﾕﾆｯﾄ(Transport unit)

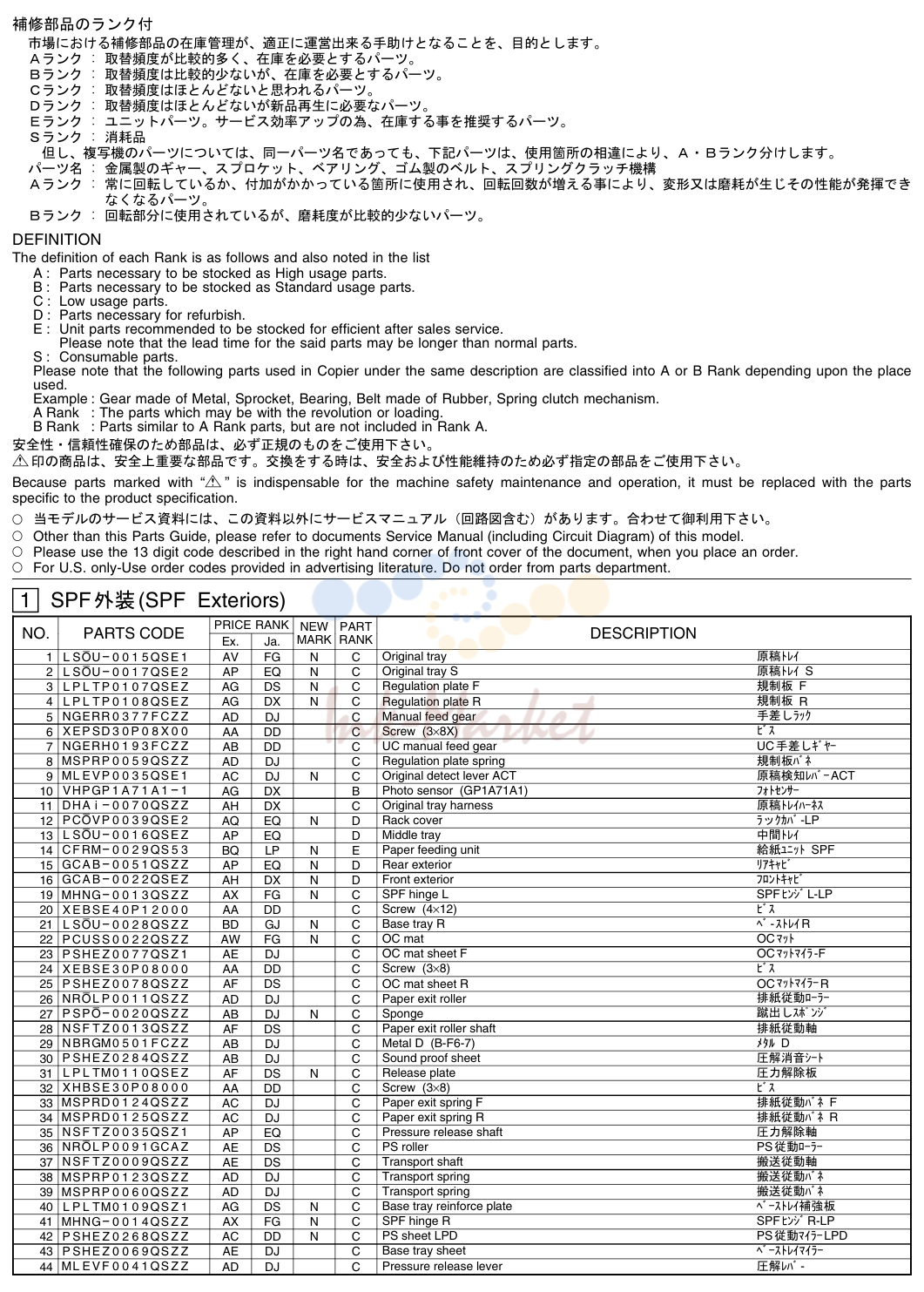

1. DEFINITION

№	Артикул	Описание
1		SPF外装(SPF Exteriors)
1	LSOU-0015QSE1 запросить цену →	AV FG N C Original tray 原稿ﾄﾚｲ
2	LSOU-0017QSE2 запросить цену →	AP EQ N C Original tray S 原稿ﾄﾚｲ S
3	LPLTP0107QSEZ запросить цену →	AG DS N C Regulation plate F 規制板 F
4	LPLTP0108QSEZ запросить цену →	AG DX N C Regulation plate R 規制板 R
5	NGERR0377FCZZ запросить цену →	AD DJ C Manual feed gear 手差しﾗｯｸ
6	XEPSD30P08X00 запросить цену →	AA DD C Screw (3×8X) ﾋﾞｽ
7	NGERH0193FCZZ запросить цену →	AB DD C UC manual feed gear UC手差しｷﾞﾔｰ
8	MSPRP0059QSZZ запросить цену →	AD DJ C Regulation plate spring 規制板ﾊﾞﾈ
9	MLEVP0035QSE1 запросить цену →	AC DJ N C Original detect lever ACT 原稿検知ﾚﾊﾞｰACT
10	VHPGP1A71A1-1 запросить цену →	AG DX B Photo sensor (GP1A71A1) ﾌｫﾄｾﾝｻｰ
11	DHAI-0070QSZZ запросить цену →	AH DX C Original tray harness 原稿ﾄﾚｲﾊｰﾈｽ
12	PCOVP0039QSE2 запросить цену →	AQ EQ N D Rack cover ﾗッｸｶﾊﾞ-LP
13	LSOU-0016QSEZ запросить цену →	AP EQ D Middle tray 中間ﾄﾚｲ
14	CFRM-0029QS53 запросить цену →	BQ LP N E Paper feeding unit 給紙ﾕﾆｯﾄ SPF
15	GCAB-0051QSZZ запросить цену →	AP EQ N D Rear exterior ﾘｱｷｬﾋﾞ
16	GCAB-0022QSEZ запросить цену →	AH DX N D Front exterior ﾌﾛﾝﾄｷｬﾋﾞ
19	MHNG-0013QSZZ запросить цену →	AX FG N C SPF hinge L SPFﾋﾝｼﾞL-LP
20	XEBSE40P12000 запросить цену →	AA DD C Screw (4×12) ﾋﾞｽ
21	LSOU-0028QSZZ запросить цену →	BD GJ N C Base tray R ﾍﾞ-ｽﾄﾚｲR
22	PCUSS0022QSZZ запросить цену →	AW FG N C OC mat OCﾏｯﾄ
23	PSHEZ0077QSZ1 запросить цену →	AE DJ C OC mat sheet F OCﾏｯﾄﾏｲﾗ-F
24	XEBSE30P08000 запросить цену →	AA DD C Screw (3×8) ﾋﾞｽ
25	PSHEZ0078QSZZ запросить цену →	AF DS C OC mat sheet R OCﾏｯﾄﾏｲﾗｰR
26	NROLP0011QSZZ запросить цену →	AD DJ C Paper exit roller 排紙従動ﾛｰﾗｰ
27	PSPO-0020QSZZ запросить цену →	AB DJ N C Sponge 蹴出しｽﾎﾟﾝｼﾞ
28	NSFTZ0013QSZZ запросить цену →	AF DS C Paper exit roller shaft 排紙従動軸
29	NBRGM0501FCZZ запросить цену →	AB DJ C Metal D (B-F6-7) ﾒﾀﾙ D
30	PSHEZ0284QSZZ запросить цену →	AB DJ C Sound proof sheet 圧解消音ｼｰﾄ
31	LPLTM0110QSEZ запросить цену →	AF DS N C Release plate 圧力解除板
32	XHBSE30P08000 запросить цену →	AA DD C Screw (3×8) ﾋﾞｽ
33	MSPRD0124QSZZ запросить цену →	AC DJ C Paper exit spring F 排紙従動ﾊﾞﾈ F
34	MSPRD0125QSZZ запросить цену →	AC DJ C Paper exit spring R 排紙従動ﾊﾞﾈ R
35	NSFTZ0035QSZ1 запросить цену →	AP EQ C Pressure release shaft 圧力解除軸
36	NROLP0091GCAZ запросить цену →	AE DS C PS roller PS従動ﾛｰﾗｰ
37	NSFTZ0009QSZZ запросить цену →	AE DS C Transport shaft 搬送従動軸
38	MSPRP0123QSZZ запросить цену →	AD DJ C Transport spring 搬送従動ﾊﾞﾈ
39	MSPRP0060QSZZ запросить цену →	AD DJ C Transport spring 搬送従動ﾊﾞﾈ
40	LPLTM0109QSZ1 запросить цену →	AG DS N C Base tray reinforce plate ﾍﾞｰｽﾄﾚｲ補強板
41	MHNG-0014QSZZ запросить цену →	AX FG N C SPF hinge R SPFﾋﾝｼﾞR-LP
42	PSHEZ0268QSZZ запросить цену →	AC DD N C PS sheet LPD PS従動ﾏｲﾗｰLPD
43	PSHEZ0069QSZZ запросить цену →	AE DJ C Base tray sheet ﾍﾞｰｽﾄﾚｲﾏｲﾗｰ
44	MLEVF0041QSZZ запросить цену →	AD DJ C Pressure release lever 圧解ﾚﾊﾞ-
1		SPF外装(SPF Exteriors)
45	LPLTM0111QSZZ запросить цену →	AC DJ C Reinforce plate earth 補強板ｱ-ｽ
46	DHAI-0249QSZZ запросить цену →	AZ FX N C Interface harness 中継ﾊｰﾈｽ
47	CPWBF0084QS52 запросить цену →	BB GD N E SPF interface PWB SPF中継基板
48	XWVSD40-05000 запросить цену →	AA DD C Washer ﾜｯｼｬ
49	PSHEZ0285QSZZ запросить цену →	AB DJ C Sound proof sheet 排紙従動消音ｼｰﾄ
50	LX-BZ3008SC0M запросить цену →	AA DD C Screw (3×8) ﾋﾞｽ
51	PSPO-0023QSZZ запросить цену →	AB DJ C Sound proof cushion 消音ｽﾎﾟﾝｼﾞ(ｹﾞｰﾄ)
52	MSPRD0212QSZZ запросить цену →	AD DJ N C PS earth spring PS従動ｱｰｽSP
53	MSPRD0154QSZZ запросить цену →	AD DJ C Earth spring 排紙従動ｱｰｽﾊﾞﾈ
54	XRESP50-06000 запросить цену →	AA DD C E type ring Eﾘﾝｸﾞ
55	XEBSE40P14000 запросить цену →	AA DD C Screw (4×14) ﾋﾞｽ
56	RCORF0026FCZZ запросить цену →	AL EB C Core (TFC-16813) ｺｱ
58	PSHEZ0215QSZZ запросить цену →	AD DJ N C Solenoid sheet 圧解ｿﾚﾉｲﾄﾞ放熱ｼｰﾄ
59	MSPRD0211QSZZ запросить цену →	AC DJ N C Paper exit sensor ACT spring 排紙ｾﾝｻｰACTｽﾌﾟﾘﾝｸﾞ
60	MLEVP0073QSZZ запросить цену →	AD DJ N C Paper exit sensor ACT 排紙ｾﾝｻｰACT
61	DHAI-0248QSZZ запросить цену →	AE DJ N C Paper exit sensor harness 排紙ｾﾝｻｰﾊｰﾈｽ
62	NROLP0059GCZZ запросить цену →	AC DJ C Transport roller 搬送従動ﾛｰﾗｰ
63	LPLTP0117QSZZ запросить цену →	AM EG N C Paper exit gate 排紙ｹﾞｰﾄ
64	MLEVP0036QSZZ запросить цену →	AD DJ N C Paper exit gate lever 排紙ｹﾞｰﾄﾚﾊﾞｰ
65	MSPRD0162QSZZ запросить цену →	AC DJ N C Paper exit gate spring 排紙ｹﾞｰﾄｽﾌﾟﾘﾝｸﾞ
66	PRNGP0090FCZZ запросить цену →	AA DJ C E type ring Eﾘﾝｸﾞ
67	NBRGP0041GCZZ запросить цену →	AD DJ C Bearing 軸受
68	RPLU-0011QSZZ запросить цену →	AQ EQ B Gate solenoid ｹﾞｰﾄｿﾚﾉｲﾄﾞ
69	PSPO-0004QSZZ запросить цену →	AB DJ C Gate sponge 排紙ｹﾞｰﾄ用ｽﾎﾟﾝｼﾞ
70	XBBSD30P05000 запросить цену →	AA DD C Screw (3×5) ﾋﾞｽ
71	MSPRP0150QSZZ запросить цену →	AC DJ N C Lock spring 中間ﾄﾚｲﾛｯｸｽﾌﾟﾘﾝｸﾞ
72	PSPO-0003QSZZ запросить цену →	AC DJ C Sound proof cushion 圧解消音ｽﾎﾟﾝｼﾞ
73	XRESP20-04000 запросить цену →	AA DD C E type ring Eﾘﾝｸﾞ
501	CSOU-0028QS52 запросить цену →	BS MW N E Base tray unit ﾍﾞ-ｽﾄﾚｲﾕﾆｯﾄ
502	CSOU-0015QS54 запросить цену →	BF GN N E Original tray unit 原稿ﾄﾚｲﾕﾆｯﾄ
1		SPF外装(SPF Exteriors)

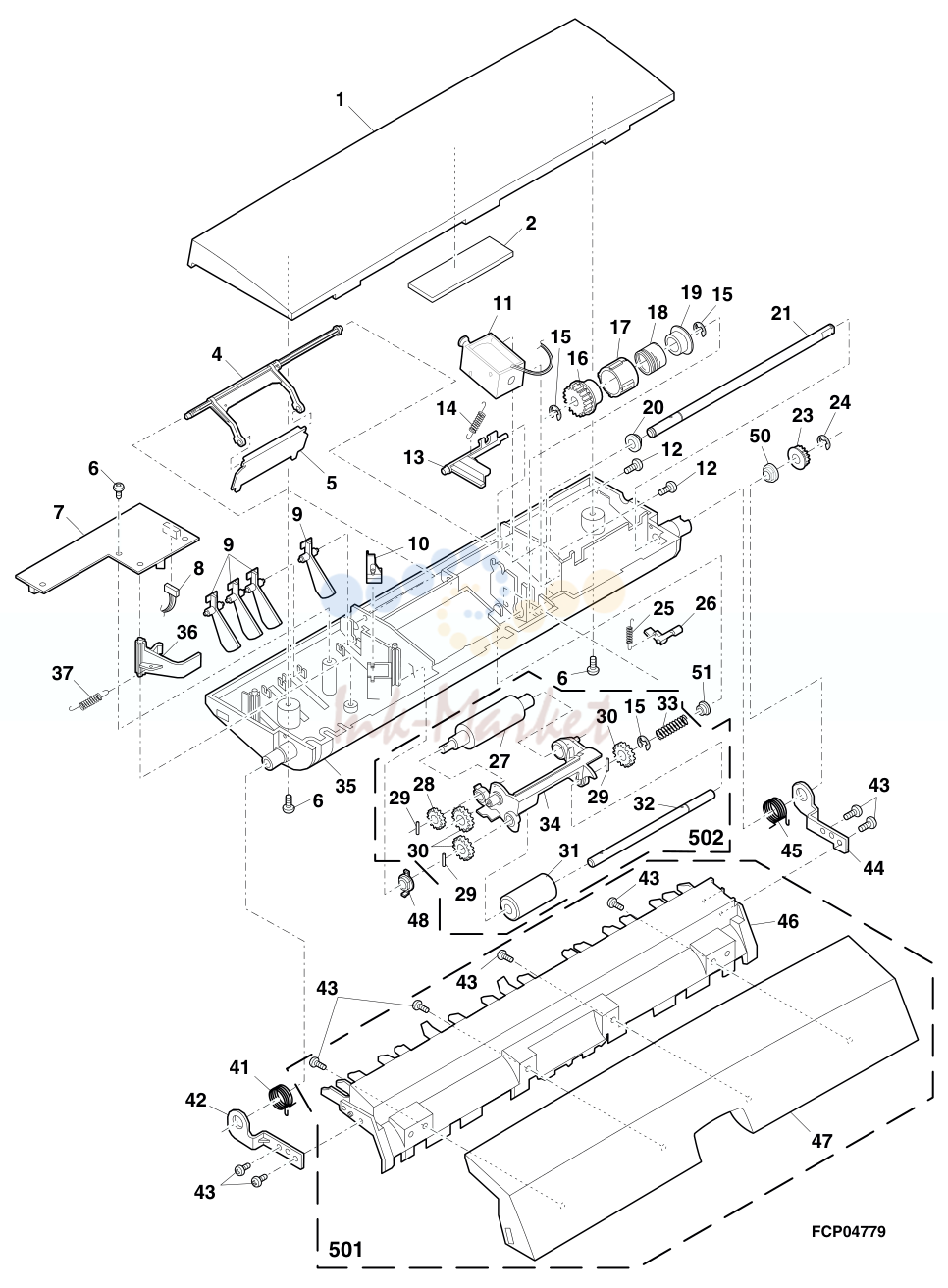

2		給紙ﾕﾆｯﾄ(Paper feeding unit)
1	GCAB-0025QSEZ запросить цену →	AP EQ N D Open and shut exterior 開閉ｷｬﾋﾞﾈｯﾄ
2	PSPO-0002QSZZ запросить цену →	AC DJ C Stopper sponge ｽﾄｯﾊﾟｰｽﾎﾟﾝｼﾞ
4	MARMP0003QSZ1 запросить цену →	AD DJ C Stopper arm ｽﾄｯﾊﾟｰｱｰﾑ
5	LSTPP0001QSZZ запросить цену →	AD DJ C Paper stopper ﾍﾟｰﾊﾟｰｽﾄｯﾊﾟｰ
6	XEBSE30P08000 запросить цену →	AA DD C Screw (3×8) ﾋﾞｽ
7	CPWBF0017QS71 запросить цену →	AU FG N E SPF sensor PWB SPFｾﾝｻｰ基板
8	DHAI-0071QSZZ запросить цену →	AH DX C Sensor harness ｾﾝｻｰﾊｰﾈｽ
9	MLEVP0009QSZZ запросить цену →	AD DJ C Set detect ACT ｾｯﾄ検知ACT
10	MLEVP0010QSZZ запросить цену →	AE DJ C Open and shut detect ACT 開閉検知ACT
11	RPLU-0004QSZ1 запросить цену →	AQ EQ B PU solenoid PUｿﾚﾉｲﾄﾞ
12	XBPSD30P06KS0 запросить цену →	AA DD C Screw (3×6KS) ﾋﾞｽ
13	MARMP0002QSZZ запросить цену →	AD DJ C Solenoid arm ｿﾚﾉｲﾄﾞｱｰﾑ
14	MSPRT0067QSZ1 запросить цену →	AB DJ C Solenoid arm spring ｿﾚﾉｲﾄﾞｱｰﾑﾊﾞﾈ
15	XRESP40-06000 ✓ в наличии	AA DD C E type ring Eﾘﾝｸﾞ
16	NGERH0073QSZZ ✓ в наличии	AE DS C Clutch gear (20T) ｸﾗｯﾁｷﾞﾔｰ
17	PPIPP0008QSZZ запросить цену →	AD DJ C SPF clutch sleeve SPFｸﾗｯﾁｽﾘｰﾌﾞ
18	MSPRC1316FCZ1 ✓ в наличии	AE DS C MF clutch spring B 手差しｸﾗｯﾁｽﾌﾟﾘﾝｸﾞB
19	LBOSZ1508FCZZ запросить цену →	AG DX C Cam boss A2 ｶﾑﾎﾞｽA2
20	LBSHZ0303FCZZ запросить цену →	AC DJ C M bushing C MﾌﾞﾂｼﾕC
21	NSFTZ0032QSZZ запросить цену →	AH DX C Clutch shaft ｸﾗｯﾁ軸
23	NPLYZ0010QSZZ запросить цену →	AE DS C 20MXL pulley 20MXLﾌﾟｰﾘｰ
24	XRESP30-06000 запросить цену →	AA DD C E type ring Eﾘﾝｸﾞ
25	MSPRT0066QSZ1 запросить цену →	AC DJ C Clutch pawl spring ｸﾗｯﾁ爪ﾊﾞﾈ
26	PTME-0019QSZZ запросить цену →	AD DJ C Clutch pawl ｸﾗｯﾁ爪
27	NROLP0024QSZZ запросить цену →	AL EB C Pick up roller ﾋﾟｯｸｱｯﾌﾟﾛｰﾗｰ
28	NGERH0990FCZZ запросить цену →	AB DJ C Gear (16T) ｷﾞﾔｰ
29	XPSSP20-07000 запросить цену →	AA DD C Spring pin (φ2-7) ｽﾌﾟﾘﾝｸﾞﾋﾟﾝ
30	NGERH0992FCZZ ✓ в наличии	AB DJ C Gear (20T) ｷﾞﾔｰ
31	NROLR1051FCZZ запросить цену →	AT EZ C Manual paper feed roller 手差しﾛｰﾗｰ
32	NSFTZ0011QSZZ запросить цену →	AG DX C Paper feeding shaft 給紙軸
33	MSPRC0230QSZZ запросить цену →	AC DJ N C Pick up arm spring ﾋﾟﾂｸｱﾂﾌﾟｱ-ﾑｽﾌﾟﾘﾝｸﾞ
34	MARMP0028QSZZ запросить цену →	AE DJ N C Pick up arm ﾋﾟﾂｸｱﾂﾌﾟｱ-ﾑ
35	LFRM-0029QSE1 запросить цену →	AQ EQ N C Paper feeding frame 給紙ﾌﾚ-ﾑ
36	MLEVP0037QSZZ запросить цену →	AD DJ C Open and shut detect lever 開閉検知ﾚﾊﾞｰ
37	MSPRD0133QSZZ запросить цену →	AC DJ C Open and shut detect spring 開閉検知ﾚﾊﾞｰﾊﾞﾈ
41	MSPRD0132QSZZ запросить цену →	AC DJ C JAM release spring JAM解除ﾊﾞﾈ
42	MARMM0013QSZZ запросить цену →	AF DS C U-turn PG arm F UﾀｰﾝPGｱｰﾑF
43	XEBSE30P08000 запросить цену →	AA DD C Screw (3×8) ﾋﾞｽ
44	MARMM0014QSZZ запросить цену →	AE DS C U-turn PG arm R UﾀｰﾝPGｱｰﾑR
45	MSPRD0140QSZZ запросить цену →	AC DJ C JAM release spring R JAM解除ﾊﾞﾈ R
46	PGIDM0047QSEZ запросить цену →	AN EG N C U-turn paper guide Uﾀｰﾝﾍﾟｰﾊﾟｰｶﾞｲﾄﾞ
47	GCAB-0024QSEZ запросить цену →	AM EG N D U-turn PG exterior UﾀｰﾝPGｷｬﾋﾞﾈｯﾄ
48	NBRGP0015QSZZ запросить цену →	AC DJ N C Bearing 軸受
50	NBRGC2033SCZZ запросить цену →	AC DJ C Bearing 軸受
51	LBSHZ0006QSZZ запросить цену →	AC DJ C M bushing 2 M ﾌﾞｯｼｭ
501	CCAB-0024QS51 запросить цену →	AU FG N E U-turn PG uint Uﾀ-ﾝPGﾕﾆｯﾄ
502	CARMP0028QS51 запросить цену →	AZ FQ N E Pick-up unit ﾋﾟｯｸｱｯﾌﾟﾕﾆｯﾄ
901	CFRM-0029QS53 запросить цену →	BQ LP N E Paper feeding unit 給紙ﾕﾆｯﾄ SPF

2. 2 給紙ﾕﾆｯﾄ(Paper feeding unit)

№	Артикул	Описание

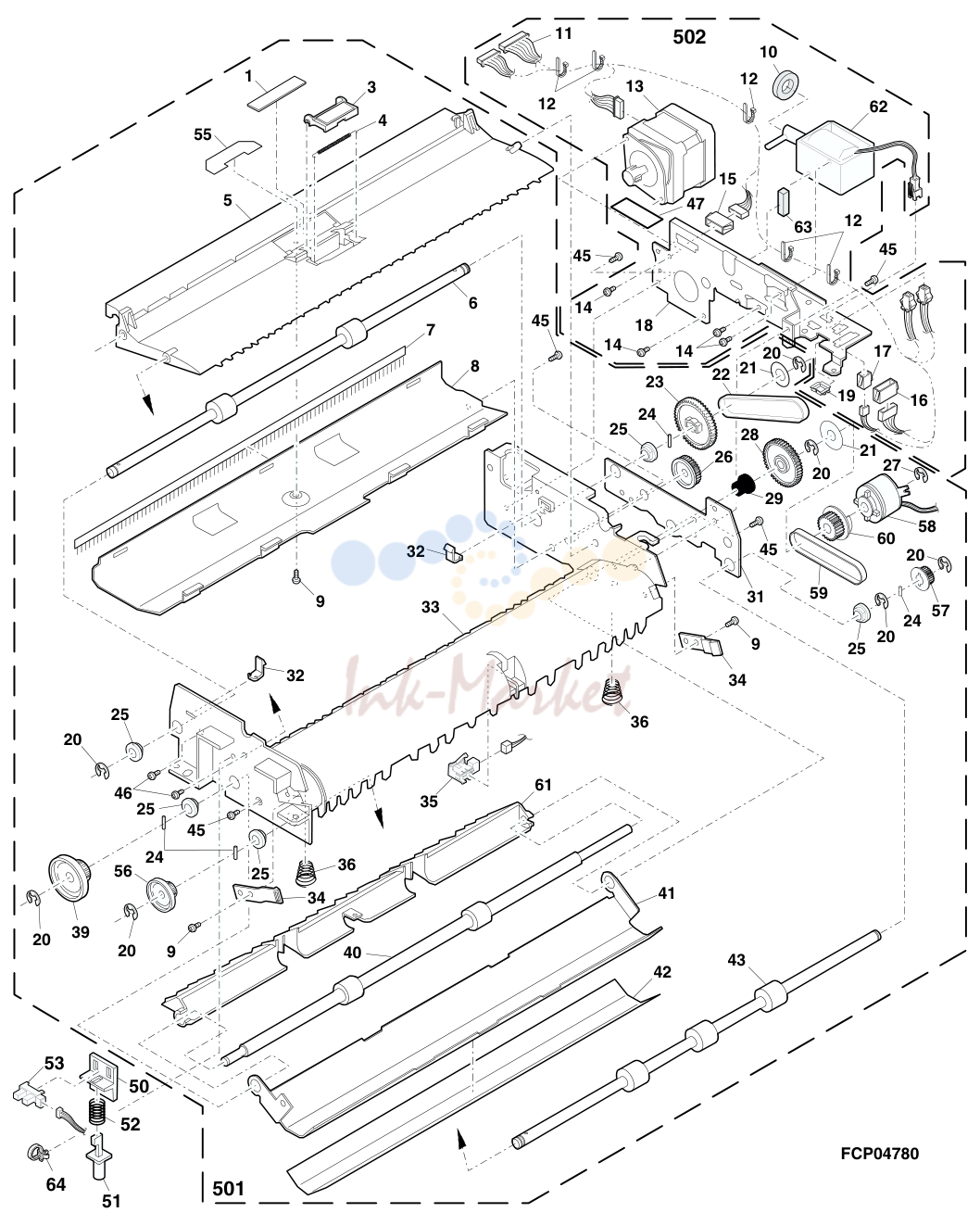

3		搬送ﾕﾆｯﾄ(Transport unit)
1	PSHEZ2174FCZZ запросить цену →	AB DD C Paper feeding sheet 給紙用ｼｰﾄ
3	CPLTP0235QS71 запросить цену →	AF DS N E Separate plate unit 捌きﾌﾟﾚｰﾄﾕﾆｯﾄ
4	MSPRC0062QSZZ запросить цену →	AC DJ C Pressure spring 圧着ﾊﾞﾈ
5	PGIDM0045QSE3 запросить цену →	AP EQ N C PF paper guide upper 給紙P/G上
6	NROLM0041QSZZ запросить цену →	AR EQ C Paper exit roller 排紙ﾛｰﾗｰ
7	PBRSS0008QSZZ запросить цену →	AH DX B Discharge brush 除電ﾌﾞﾗｼ
8	PGIDH0046QSZ1 запросить цену →	AK EB C PF paper guide lower 給紙ﾍﾟｰﾊﾟｰｶﾞｲﾄﾞ下
9	XEBSE30P08000 запросить цену →	AA DD C Screw (3×8) ﾋﾞｽ
10	PSPO-0022QSZZ запросить цену →	AB DJ C Sound proof cushion 圧解消音ｽﾎﾟﾝｼﾞ
11	DHAI-0251QSZZ запросить цену →	AR EQ N C Separator harness RSPF 分岐ﾊｰﾈｽ RSPF
12	LBNDJ2003SCZZ запросить цену →	AA DD C Cable band (PLT1M) ｹｰﾌﾞﾙﾊﾞﾝﾄﾞ
13	RMOTP0020QSZZ ✓ в наличии	BC GJ B SPF motor SPFﾓ-ﾀ-
14	XBBSD30P05000 запросить цену →	AA DD C Screw (3×5) ﾋﾞｽ
15	QCNCM1003FCZZ запросить цену →	AD DJ C Connector (BU06P-TR-PH) ｺﾈｸﾀｰ
16	QCNCM1004FCZZ запросить цену →	AD DJ C Connector (BU07P-TR-PH) ｺﾈｸﾀｰ
17	QCNCM0999FCZZ запросить цену →	AC DJ C Connector (BU02P-TR-PH) ｺﾈｸﾀｰ
18	LFRM-0030QSZ1 запросить цену →	AG DX N C Drive frame 駆動ﾌﾚｰﾑ
19	LHLDW1263FCZZ запросить цену →	AC DJ C Wire holder (EDS0607M) ﾜｲﾔｰｻﾄﾞﾙ
20	XRESP50-06000 запросить цену →	AA DD C E type ring Eﾘﾝｸﾞ
21	PSHEP3029FCZZ запросить цену →	AA DD C Flange sheet ﾌﾗﾝｼﾞﾏｲﾗｰ
22	NBLTT0027QSZZ запросить цену →	AF DS N C Belt (B90MXL4.8) ﾍﾞﾙﾄ
23	NGERH0116QSZZ запросить цену →	AE DJ N C Gear Gear (48T/25P) ｷﾞﾔｰ
24	XPSSP20-09000 запросить цену →	AA DD C Spring pin (φ2-9) ｽﾌﾟﾘﾝｸﾞﾋﾟﾝ
25	NBRGM0501FCZZ запросить цену →	AB DJ C Metal D (B-F6-7) ﾒﾀﾙ D
26	NGERH0079QSZZ запросить цену →	AD DJ C Gear (30T) ｷﾞﾔ
27	XRESP40-06000 ✓ в наличии	AA DD C E type ring Eﾘﾝｸﾞ
28	NGERH0117QSZZ запросить цену →	AK DX N C Gear (48T) ｷﾞﾔ
29	NBRGC0017QSZZ запросить цену →	AC DJ C Bearing R 軸受 R
31	LFRM-0028QSZ1 запросить цену →	AD DJ C Frame R ﾌﾚ-ﾑR
32	MSPRP0065QSZZ запросить цену →	AD DJ C Open and shut lock spring 開閉ﾛｯｸﾊﾞﾈ
33	PGIDM0043QSE1 запросить цену →	AQ EQ N C Transport paper guide R 搬送 R PG
34	PTME-0015QSZZ запросить цену →	AD DJ C U-turn PG lock pawl UﾀｰﾝPGﾛｯｸ爪
35	RDTCT0006QSZZ запросить цену →	AL EB B Inlet detect sensor 入紙検知ｾﾝｻｰ
36	MSPRC0063QSZZ запросить цену →	AB DJ C Delivery PG spring 排紙PGﾊﾞﾈ
39	JKNBZ0005QSZZ запросить цену →	AE DJ C JAM release knob (22P) JAM解除ﾉﾌﾞ
40	NROLR0058QSZZ запросить цену →	AQ EQ N C Transport roller 搬送ﾛｰﾗｰ
41	PGIDH0044QSZZ запросить цену →	AK DX C Paper exit guide R 排紙 R PG
42	PSHEZ0070QSZZ запросить цену →	AG DX C White sheet 白ﾏｲﾗｰ
43	NROLR0059QSZZ запросить цену →	AR EQ N C PS roller PSﾛ-ﾗ-
45	XEBSE30P08000 запросить цену →	AA DD C Screw (3×8) ﾋﾞｽ
46	XEBSD30P10000 запросить цену →	AA DD C Screw (3×10) ﾋﾞｽ
47	PTPE-0018QSZZ запросить цену →	AC DJ C Motor earth tape ﾓｰﾀｰｱｰｽﾃｰﾌﾟ
49	DHAI-0150QSZZ запросить цену →	AK DX C Book sensor harness ﾌﾞｯｸｾﾝｻ-ﾊｰﾈｽ
50	LPLTP0131QSZZ запросить цену →	AD DJ C Book sensor fixing plate ﾌﾞｯｸｾﾝｻ-取付板
51	MLEVP0047QSEZ запросить цену →	AD DJ N C Book sensor ACT ﾌﾞﾂｸｾﾝｻ-ACT
52	MSPRC0153QSZZ запросить цену →	AB DJ C Book sensor spring ﾌﾞｯｸｾﾝｻｰSP
53	VHPGP1A71A1-1 запросить цену →	AG DX B Photo sensor (GP1A71A1) ﾌｫﾄｾﾝｻｰ
55	PSHEZ0252QSZZ запросить цену →	AF DS N C Front separate sheet 前捌きｼｰﾄ
56	JKNBZ0007QSZZ запросить цену →	AD DJ N C PS JAM release knob PS JAM解除ﾉﾌﾞ
57	NPLYZ0019QSZZ запросить цену →	AE DJ N C PS pulley PSﾌﾟ-ﾘ-
58	PCLC-0007QSZZ запросить цену →	AV FG N C PS clutch PSｸﾗｯﾁSPF
59	NBLTT0028QSZZ запросить цену →	AF DS N C Belt (B76MXL4.0) ﾍﾞﾙﾄ
60	NPLYZ0018QSZZ запросить цену →	AE DJ N C PS cupling pulley PSｶｯﾌﾟﾘﾝｸﾞﾌﾟｰﾘｰ
61	LPLTP0118QSZZ запросить цену →	AK DX N C Reverse gate 反転ｹﾞｰﾄ
62	RPLU-0015QSZZ запросить цену →	AS EQ B Pressure release solnoid 圧解ｿﾚﾉｲﾄﾞ
63	PSPO-0004QSZZ запросить цену →	AB DJ C Gate sponge 排紙ｹﾞｰﾄ消音ｽﾎﾟﾝｼﾞ
64	LBNDJ0043FCZ1 запросить цену →	AA DJ C Cable band ｹｰﾌﾞﾙﾊﾞﾝﾄﾞ
501	CGIDM0043QS56 запросить цену →	BN LP N E Transport unit 搬送ﾕﾆｯﾄ SPF
502	CFRM-0030QS54 запросить цену →	BK HC N E Drive unit 駆動ﾕﾆｯﾄ

3. 3 搬送ﾕﾆｯﾄ(Transport unit)

№	Артикул	Описание
4		梱包＆付属品(Packing material & Accessories)
1	CFIX-0012QS51 запросить цену →	BB GD N E SPF glass fixing unit SPFｶﾞﾗｽ押えﾕﾆｯﾄ
2	SSAKZ0004QSZZ запросить цену →	AA DD N D Vinyl bag (120×450) (China)ﾎﾟﾘ袋
3	SPAKA0088QSZZ запросить цену →	AE DS D Protect packing cushion 保護材(SPF)
4	SPAKA0152QSZZ запросить цену →	AG DX D Top packing cushion 天ﾊﾟｯﾄ
5	SPAKA0087QSZ1 запросить цену →	AV FG D Packing cushion R ﾊﾟｯｷﾝｸﾞｱﾄﾞR(SPF)
6	SPAKC0312QS13 запросить цену →	AX FG N D Packing case (except japan)個装ｹｰｽ
7	SSAKH3012KCZZ запросить цену →	AD DJ D Vinyl bag (790×740mm) ﾎﾟﾘ袋
8	SPAKA0086QSZZ запросить цену →	AS EQ D Packing cushion L ﾊﾟｯｷﾝｸﾞｱﾄﾞL(SPF)
9	SSAKA1341QCZZ запросить цену →	AA DD D Vinyl bag (180×380) ﾎﾟﾘ袋
10	LSOU-0016QSEZ запросить цену →	AP EQ D Middle tray 中間ﾄﾚｲ
11	TCADZ0146QSZZ запросить цену →	AD DJ D Inst. manual (except japan)設置手順書
12	TLABH0267QSZZ запросить цену →	AD DJ N D Label (Japan)清掃注意ﾗﾍﾞﾙ
4		梱包＆付属品(Packing material & Accessories)
5		SPF中継基板(SPF interface PWB)
1	DHAI-0259QSZZ запросить цену →	AE DJ N C SPF PWB harness SPF基板ﾊｰﾈｽ
2	QCNCM0804FCZZ запросить цену →	AE DS C Connector (20pin)(B20B-PHPSS-B) [CN6]ｺﾈｸﾀｰ
3	QCNCM0809FCZZ запросить цену →	AE DS C Connector (26pin)(B26B-PHPSS-B) [CN5]ｺﾈｸﾀｰ
4	QCNCM2401SC0C запросить цену →	AB DJ C Connector (3pin)(B3B-PH-K-R) [CN1]ｺﾈｸﾀｰ
5	QCNCM7014SC0B запросить цену →	AD DJ C Connector (2pin)(B2B-PH-K-S) [CN4]ｺﾈｸﾀｰ
6	QCNCM7014SC0C запросить цену →	AA DD C Connector (3pin)(B3B-PH-K-S) [CN7]ｺﾈｸﾀｰ
7	QCNCM7014SC0G запросить цену →	AB DD C Connector (7pin)(B7B-PH-K-S) [CN3]ｺﾈｸﾀｰ
8	QCNCP0341QCZZ запросить цену →	AC DJ C Connector (3pin)(B3B-PH-K-S) [CN2]ｺﾈｸﾀｰ
9	VCEAGA1CW106M запросить цену →	AA DD C Capacitor (16WV 10µF) [C2,3]ｺﾝﾃﾞﾝｻｰ
10	VCEAZA1VW476M запросить цену →	AC DD C Capacitor (35WV 47µF) [C1]ｺﾝﾃﾞﾝｻｰ
11	VCKYCY1EF104Z запросить цену →	AA DD C Capacitor (25WV 0.1µF) [C116,120,127,128]ｺﾝﾃﾞﾝｻｰ
12	VCKYCY1HB102K запросить цену →	AA DD C Capacitor (50WV 1000pF) [C117,118,119,121∼126]ｺﾝﾃﾞﾝｻｰ
13	VCKYCY1HB222K запросить цену →	AA DD C Capacitor (50WV 2200pF) [C107,113]ｺﾝﾃﾞﾝｻｰ
14	VCKYCY1HB332K запросить цену →	AA DD C Capacitor (50WV 3300pF) [C110,111]ｺﾝﾃﾞﾝｻｰ
15	VCKYCY1HF473Z запросить цену →	AA DD C Capacitor (50WV 0.047µF) [C103∼106,114,115]ｺﾝﾃﾞﾝｻｰ
16	VHEUDZS5.6B-1 запросить цену →	AC DJ B Zener diode (UDZS5.6B) [ZD101∼104]ﾂｪﾅｰﾀﾞｲｵｰﾄﾞ
18	VHIMTD13611-1 запросить цену →	AR EQ B IC (MTD13611) [IC1]IC
20		VHVICPN38//-1 AF DS B IC protector (ICPN38) [F1]ICﾌﾟﾛﾃｸﾀｰ
21	VRS-CY1JD102J запросить цену →	AA DD C Resistor (1/16W 1.0KΩ ±5%) [R104,105]抵抗
22	VRS-CY1JD103J запросить цену →	AA DD C Resistor (1/16W 10KΩ ±5%) [R111∼117]抵抗
23	VRS-CY1JD111F запросить цену →	AA DD N C Resistor (1/16W 110Ω ±1%) [R110]抵抗
24	VRS-CY1JD242J запросить цену →	AA DD C Resistor (1/16W 2.4KΩ ±5%) [R102,106]抵抗
25	VRS-CY1JD391F запросить цену →	AA DD C Resistor (1/16W 390Ω ±1%) [R108]抵抗
26	VRS-CY1JD431F запросить цену →	AA DD N C Resistor (1/16W 430Ω ±1%) [R109]抵抗
27	VRS-CY1JD471J запросить цену →	AA DD C Resistor (1/16W 470Ω ±5%) [R118,119]抵抗
28	VRS-CY1JD621F запросить цену →	AA DD C Resistor (1/16W 620Ω ±1%) [R103]抵抗
29	VRS-CY1JD752J запросить цену →	AA DD C Resistor (1/16W 7.5KΩ ±5%) [R101,107]抵抗
30	VRS-RE3AA1R5J запросить цену →	AB DD N C Resistor (1W 1.5Ω ±5%) [R1,2]抵抗
31		VSDTC114EK/-1 AB DD B Transistor (DTC114EK) [Q101,102]ﾄﾗﾝｼﾞｽﾀｰ
901	CPWBF0084QS52 запросить цену →	BB GD N E SPF interface PWB SPF中継基板
6		SPFｾﾝｻｰ基板(SPF sensor PWB)
1	QCNCM7014SC0G запросить цену →	AB DD C Connector (7pin)(B7B-PH-K-S) [CN101]ｺﾈｸﾀｰ
2	VCKYPA1HF223Z запросить цену →	AA DD C Capacitor (50WV 0.022µF) [C101]ｺﾝﾃﾞﾝｻｰ
3		VHPGP1S58V/-1 AE DS B Photo sensor (GP1S58V) [PT101∼105]ﾌｫﾄｾﾝｻｰ
4	VRD-HT2EY121J запросить цену →	AA DD C Resistor (1/4W 120Ω ±5%) [R101,102]抵抗
5	VRD-HT2EY241J запросить цену →	AA DD C Resistor (1/4W 240Ω ±5%) [R103]抵抗
901	CPWBF0017QS71 запросить цену →	AU FG N E SPF sensor PWB SPFｾﾝｻｰ基板

Источник: Инк-Маркет.ру.

← Все статьи
