Sharp AR-RP1PG — каталог запчастей со схемами

Содержание

1. DEFINITION
2. 2 Pick up unit
3. 3 Transport unit

1. DEFINITION

№	Артикул	Описание
1		Exteriors
1	LSOU-0015QSZZ запросить цену →	AW FG D Original tray
2	LSOU-0017QSZ1 запросить цену →	AQ EQ N D Original tray S
3	LPLTP0107QSZZ запросить цену →	AH DX C Control plate F
4	LPLTP0108QSZZ запросить цену →	AH DX C Control plate R
5	NGERR0377FCZZ запросить цену →	AD DJ C Manual feed gear
6	XEPSD30P08X00 запросить цену →	AA DD C Screw (3·8X)
7	NGERH0193FCZZ запросить цену →	AB DD C UC manual feed gear
8	MSPRP0059QSZZ запросить цену →	AD DJ C Control plate spring
9	MLEVP0035QSZZ запросить цену →	AD DJ C Original detect lever ACT
10	VHPGP1A71A1-1 запросить цену →	AG DX B Photo sensor (GP1A71A1)
11	DHAI-0070QSZZ запросить цену →	AH DX C Original tray harness
12	PCOVP0039QSZZ запросить цену →	AQ EQ C Rack cover
13	LSOU-0016QSZZ запросить цену →	AP EQ D Middle tray
14	CFRM-0029QS51 запросить цену →	BL HL E Pick up unit
15	GCAB-0023QSZ1 запросить цену →	AP EQ N D Rear exterior
16	GCAB-0022QSZZ запросить цену →	AK DX D Front exterior
19	MHNG-0009QSZZ запросить цену →	AY FQ C SPF hinge L
20	XEBSE40P12000 запросить цену →	AA DD C Screw (4·12)
21	LSOU-0018QSZZ запросить цену →	BF GN D Base tray R
22	PCUSS0013QSZ2 запросить цену →	BA FX C OC mat
23	PSHEZ0077QSZ1 запросить цену →	AE DJ N C OC mat sheet F
24	XEBSE30P08000 запросить цену →	AA DD C Screw (3·8)
25	PSHEZ0078QSZZ запросить цену →	AF DS C OC mat sheet R
26	NROLP0011QSZZ запросить цену →	AD DJ C Delivery roller
27	PSPO-0001QSZZ запросить цену →	AB DJ C Sponge
28	NSFTZ0013QSZZ запросить цену →	AF DS C Delivery shaft
29	NBRGP0041GCZZ запросить цену →	AD DJ C Bearing
30	XRESP50-06000 запросить цену →	AA DD C E type ring (E5)
31	LPLTM0110QSZZ запросить цену →	AG DS C Release plate
32	XHBSE30P08000 запросить цену →	AA DD C Screw (3·8)
1		Exteriors
33	MSPRD0124QSZZ запросить цену →	AC DJ C Delivery spring F
34	MSPRD0125QSZZ запросить цену →	AC DJ C Delivery spring R
35	NSFTZ0035QSZ1 запросить цену →	AP EQ N C Pressure release shaft
36	NROLP0010QSZZ запросить цену →	AD DJ C Transport roller
37	NSFTZ0009QSZZ запросить цену →	AE DS C Transport shaft
38	MSPRP0123QSZZ запросить цену →	AD DJ C Transport spring
39	MSPRP0060QSZZ запросить цену →	AD DJ C Transport spring
40	LPLTM0109QSZZ запросить цену →	AG DX C Base tray reinforce plate
41	MHNG-0010QSZZ запросить цену →	AY FQ C SPF hinge R
42	PSHEZ0068QSZZ запросить цену →	AC DJ C PS sheet
43	PSHEZ0069QSZZ запросить цену →	AE DJ C Base tray sheet
44	MLEVF0041QSZZ запросить цену →	AD DJ C Pressure release lever
45	LPLTM0111QSZZ запросить цену →	AC DJ C Reinforce plate earth
46	DHAI-0076QSZ2 запросить цену →	BN HV N C Interface harness
47	CPWBF0022QS52 запросить цену →	BB GD E SPF interface PWB P-D
48	XWVSD40-05000 запросить цену →	AA DD C Washer
49	XRESJ20-04000 запросить цену →	AA DD C E type ring
50	LX-BZ3008SC0M запросить цену →	AA DD C Screw (3·8)
51	LPLTP0117QSZZ запросить цену →	AM EG C Delivery gate
52	PRNGP0090FCZZ запросить цену →	AA DJ C E type ring (E5)
53	NBRGM5006BCZZ запросить цену →	AB DD C Metal D (B-F6-7)
54	MSPRD0162QSZZ запросить цену →	AC DJ C Delivery gate spring
55	MLEVP0036QSZZ запросить цену →	AD DJ C Delivery gate lever
56	RPLU-0011QSZZ запросить цену →	AQ EQ B Gate solenoid
57	PSPO-0004QSZZ запросить цену →	AB DJ C Delivery gate sponge
58	PSPO-0003QSZZ запросить цену →	AC DJ C Sponge
1		Exteriors
50		4936 24 24 24 FCP03229

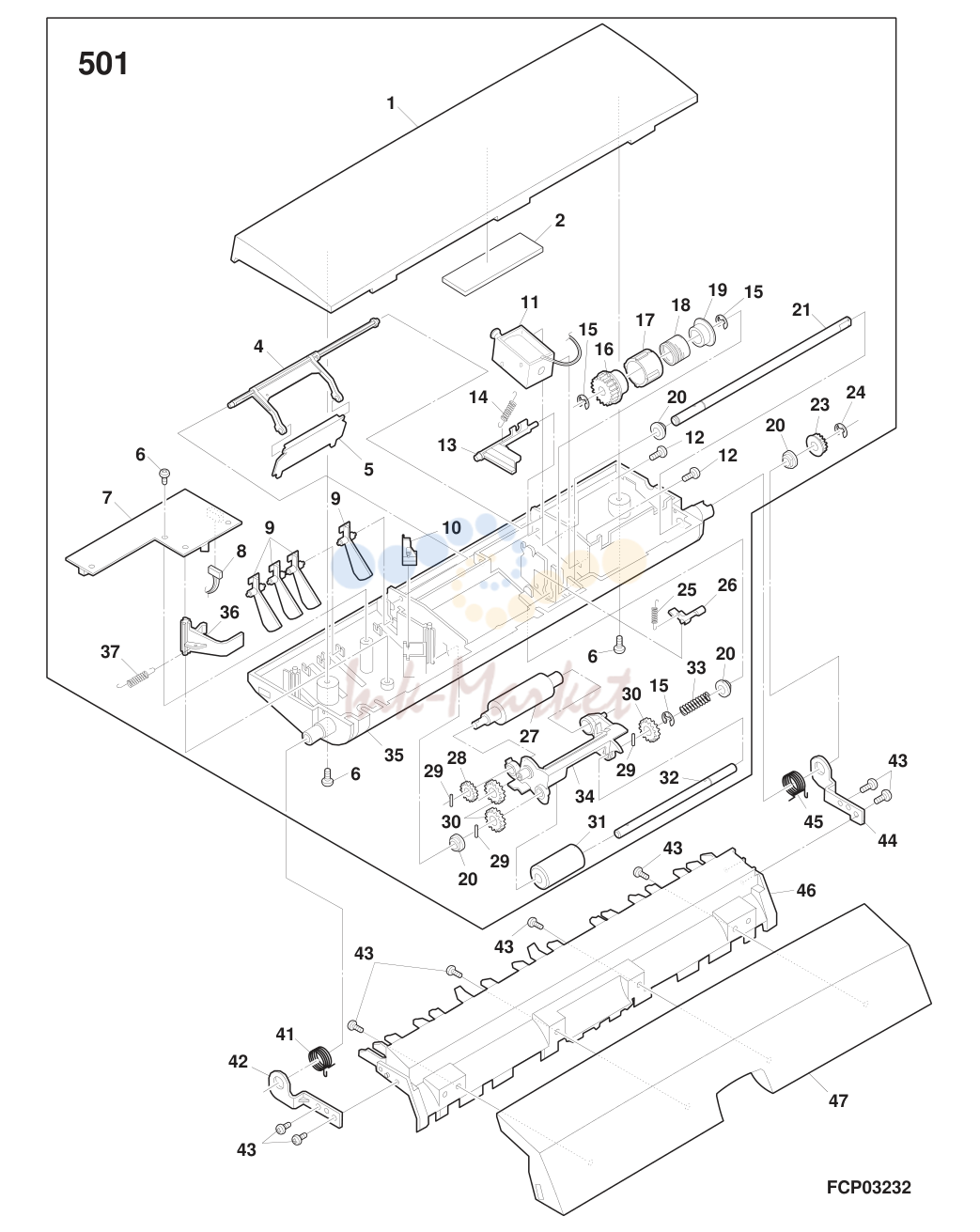

2		Pick up unit
1	GCAB-0025QSZZ запросить цену →	AP EQ D Open and shut exterior
2	PSPO-0002QSZZ запросить цену →	AC DJ C Stopper sponge
4	MARMP0003QSZ1 запросить цену →	AD DJ C Stopper arm
5	LSTPP0001QSZZ запросить цену →	AD DJ C Paper stopper
6	XEBSE30P08000 запросить цену →	AA DD C Screw (3·8)
7	CPWBF0017QS51 запросить цену →	AU EZ E SPF sensor PWB
8	DHAI-0071QSZZ запросить цену →	AH DX C Sensor harness
9	MLEVP0009QSZZ запросить цену →	AD DJ C Set detect lever ACT
10	MLEVP0010QSZZ запросить цену →	AE DJ C Open and shut detect lever ACT
11	RPLU-0004QSZ1 запросить цену →	AQ EQ N B PU solenoid
12	XBPSD30P05KS0 запросить цену →	AA DD C Screw (3·5KS)
13	MARMP0002QSZZ запросить цену →	AD DJ C Solenoid arm
14	MSPRT0067QSZZ запросить цену →	AB DJ C Solenoid arm spring
15	XRESP40-06000 ✓ в наличии	AA DD C E type ring
16	NGERH0073QSZZ ✓ в наличии	AE DS C Clutch gear (20T)
17	PPIPP0008QSZZ запросить цену →	AD DJ C SPF clutch sleeve
18	MSPRC1316FCZ1 ✓ в наличии	AE DS C MF clutch spring B
19	LBOSZ1508FCZZ запросить цену →	AG DX C Cam boss A2
20	LBSHZ0303FCZZ запросить цену →	AC DJ C M bushing C
21	NSFTZ0032QSZZ запросить цену →	AH DX C Clutch shaft
23	NPLYZ0010QSZZ запросить цену →	AE DS C 20MXL pulley
24	XRESP30-06000 запросить цену →	AA DD C E type ring
25	MSPRT0066QSZZ запросить цену →	AC DJ C Clutch pawl spring
26	PTME-0019QSZZ запросить цену →	AD DJ C Clutch pawl
27	NROLP0024QSZZ запросить цену →	AL EB C Pick up roller
28	NGERH0990FCZZ запросить цену →	AB DJ C Gear (16T)
29	XPSSP20-07000 запросить цену →	AA DD C Spring pin (f2-7)
30	NGERH0992FCZZ ✓ в наличии	AB DJ C Gear (20T)
31	NROLR0922FCZZ запросить цену →	AR EZ C Manual paper feed roller
32	NSFTZ0011QSZZ запросить цену →	AG DX C Paper feeding shaft
33	MSPRC0115QSZZ запросить цену →	AB DJ C Paper feeding spring
34	MARMP0004QSZZ запросить цену →	AF DS C Pick up arm
35	LFRM-0029QSZZ запросить цену →	AS EQ C Paper feeding frame
36	MLEVP0037QSZZ запросить цену →	AD DJ C Open and shut detect lever
37	MSPRD0133QSZZ запросить цену →	AC DJ C Open and shut detect spring
41	MSPRD0132QSZZ запросить цену →	AC DJ C JAM release spring
42	MARMM0013QSZZ запросить цену →	AF DS C U-turn PG arm F
43	XEBSE30P08000 запросить цену →	AA DD C Screw (3·8)
44	MARMM0014QSZZ запросить цену →	AE DS C U-turn PG arm R
45	MSPRD0140QSZZ запросить цену →	AC DJ C JAM release spring R
46	PGIDM0047QSZZ запросить цену →	AP EQ C U-turn paper guide
47	GCAB-0024QSZZ запросить цену →	AN EQ D U-turn PG exterior
501	CFRM-0029QS51 запросить цену →	BL HL E Pick up unit

2. 2 Pick up unit

№	Артикул	Описание

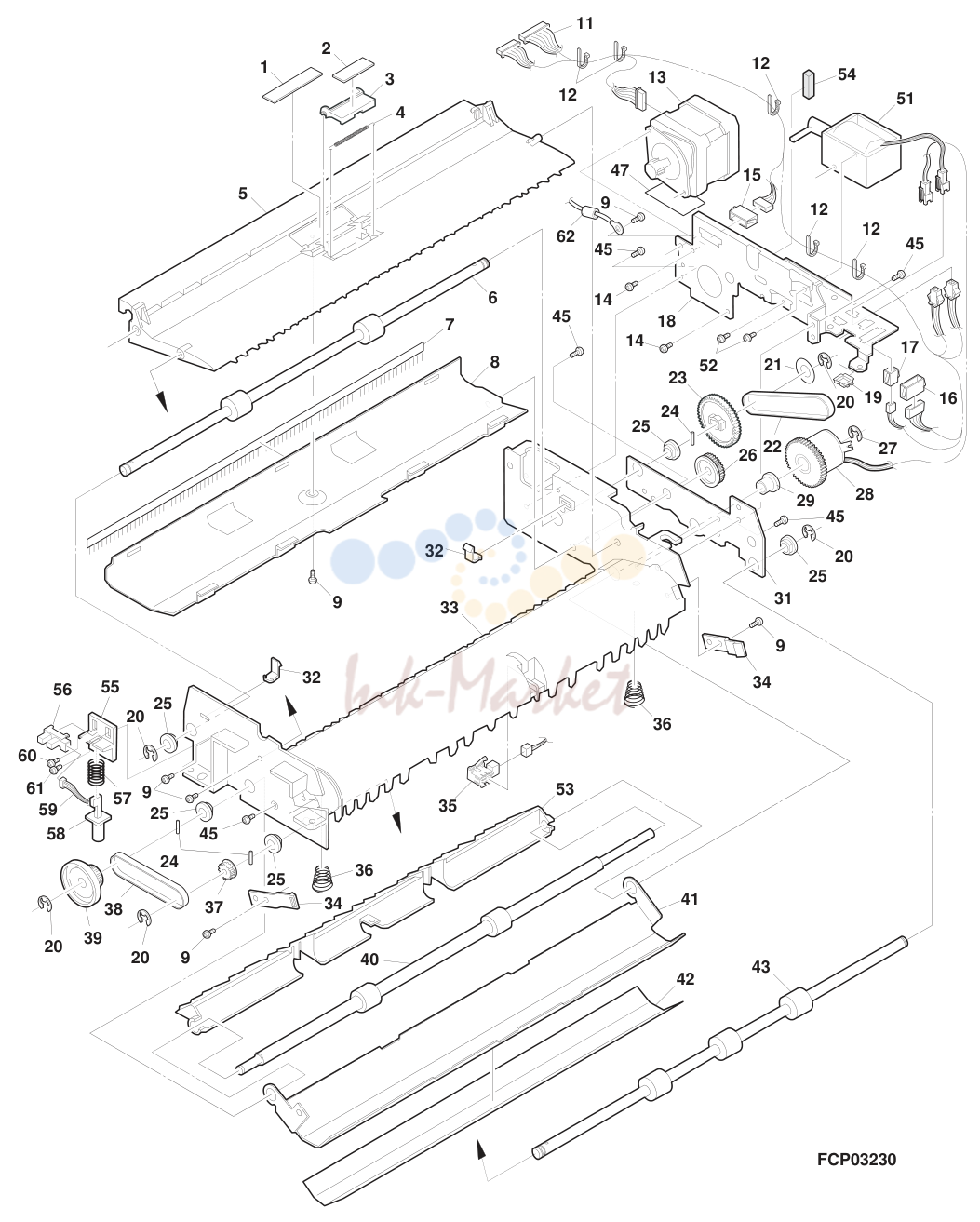

3		Transport unit
1	PSHEZ2174FCZZ запросить цену →	AB DD C Paper feeding sheet
2	PSHEZ0130QSZZ запросить цену →	AG DX C Sheet
3	LPLTP0013QSZZ запросить цену →	AD DJ C Plate
4	MSPRT0155QSZZ запросить цену →	AC DJ C Pressure spring
5	PGIDM0045QSZ1 запросить цену →	AP EQ N C PF paper guide upper
6	NROLM0041QSZZ запросить цену →	AR EQ C Delivery roller
7	PBRSS0006QSZZ запросить цену →	AK EB B Discharge brush
8	PGIDH0046QSZZ запросить цену →	AL EB C PF paper guide lower
9	XEBSE30P08000 запросить цену →	AA DD C Screw (3·8)
11	DHAI-0077QSZZ запросить цену →	AU EZ C Separator harness D-SPF
12	LBNDJ2003SCZZ запросить цену →	AA DD C Cable band (PLT1M)
13	RMOTP0020QSZZ ✓ в наличии	BC GJ B SPF motor
14	XBBSD30P05000 запросить цену →	AA DD C Screw (3·5)
15	QCNCM1003FCZZ запросить цену →	AD DJ C Connector (BU06P-TR-PH)
16	QCNCM1004FCZZ запросить цену →	AD DJ C Connector (BU07P-TR-PH)
17	QCNCM0999FCZZ запросить цену →	AC DJ C Connector (BU02P-TR-PH)
18	LFRM-0030QSZZ запросить цену →	AH DX C Drive frame
19	LHLDW1263FCZZ запросить цену →	AC DJ C Wire holder (EDS0607M)
20	XRESP50-06000 запросить цену →	AA DD C E type ring
21	PSHEP3029FCZZ запросить цену →	AA DD C Flange sheet DUP2
22	NBLTT0011QSZZ запросить цену →	AG DX B Belt (B85MXL4.8)
23	NGERH0047QSZZ запросить цену →	AF DS C Gear Gear (48T/15T)
24	XPSSP20-09000 запросить цену →	AA DD C Spring pin (f2-9)
25	NBRGM5006BCZZ запросить цену →	AB DD C Metal D (B-F6-7)
26	NGERH0079QSZZ запросить цену →	AD DJ C Gear (30T)
27	XRESP40-06000 ✓ в наличии	AA DD C E type ring
28	PCLC-0002QSZZ ✓ в наличии	AV FG B Transport clutch
29	NBRGC0098FCZZ запросить цену →	AC DD C Bearing R
31	LFRM-0028QSZZ запросить цену →	AE DJ C Frame R
32	MSPRP0065QSZZ запросить цену →	AD DJ C Open and shut lock spring
33	PGIDM0043QSZZ запросить цену →	AQ EQ C Transport paper guide R
34	PTME-0015QSZZ запросить цену →	AD DJ C U-turn PG lock pawl
35	RDTCT0006QSZZ запросить цену →	AL EB B Inlet detect sensor
36	MSPRC0063QSZZ запросить цену →	AB DJ C Delivery PG spring
37	NPLYZ0146FCZZ запросить цену →	AB DD C Pulley (22MXL)
38	NBLTT0010QSZZ запросить цену →	AG DX B Belt (74MXL4.8)
39	JKNBZ0005QSZZ запросить цену →	AE DJ C JAM release knob (22P)
40	NROLM0040QSZZ запросить цену →	AS EQ C Transport roller
41	PGIDH0044QSZZ запросить цену →	AK DX C Delivery paper guide R
42	PSHEZ0070QSZZ запросить цену →	AG DX C White sheet
43	NROLM0042QSZZ запросить цену →	AR EQ C PS roller
45	XEBSE30P08000 запросить цену →	AA DD C Screw (3·8)
47	PTPE-0018QSZZ запросить цену →	AC DJ N C Motor earth tape
51	RPLU-0015QSZZ запросить цену →	AS EQ B Pressure release solenoid
52	XBBSD30P05000 запросить цену →	AA DD C Screw (3·5)
53	LPLTP0118QSZZ запросить цену →	AK DX C Reverse gate
54	PSPO-0004QSZZ запросить цену →	AB DJ C Delivery gate sponge
55	LPLTP0131QSZZ запросить цену →	AD DJ C Book sensor fixing plate
56	VHPGP1A71A1-1 запросить цену →	AG DX B Photo sensor (GP1A71A1)
57	MSPRC0153QSZZ запросить цену →	AB DJ C Book sensor spring
58	MLEVP0047QSZZ запросить цену →	AD DJ C Book sensor lever ACT
59	DHAI-0150QSZZ запросить цену →	AK DX C Book sensor harness
60	XEBSE40P14000 запросить цену →	AA DD C Screw (4·14)
61	XEBSE30P10000 запросить цену →	AA DD C Screw (3·10)
62	RCORF6661RCZZ запросить цену →	AK EB C Core (SFC-4)

3. 3 Transport unit

№	Артикул	Описание
4		Packing material & Accessories
1	TCADZ0024QSZZ запросить цену →	AG DX C Card
2	LSOU-0016QSZZ запросить цену →	AP EQ D Middle tray
3	SSAKA1341QCZZ запросить цену →	AA DD D Vinyl bag (180·380mm)
4	PSHEZ0124QSZZ запросить цену →	AB DJ N C SPF glass sheet R
5	PSHEZ0122QSZZ запросить цену →	AB DJ N C White sheet
6	GCOVH0013QSZ1 запросить цену →	AL EB N D SPF glass cover
7	PTPE-0015QSZZ запросить цену →	AC DJ N C SPF glass fixing tape
8	PTPE-0010QSZZ запросить цену →	AC DJ C Slit glass tape
9	PSHEZ0123QSZZ запросить цену →	AA DJ N C SPF glass sheet F
10	PSPAZ0012QSZZ запросить цену →	AB DJ C SPF glass sheet spacer
11	PCUSS0011QSZZ запросить цену →	AB DJ C SPF glass cushion
12	PGLSP0004QSZZ запросить цену →	AX FG B SPF slit glass
13	SPAKA0088QSZZ запросить цену →	AE DS D Protect packing cushion
14	SPAKA0152QSZZ запросить цену →	AG DX D Top packing cushion
15	SPAKA0086QSZZ запросить цену →	AS EQ D Packing cushion L
16	SPAKC0099QS12 запросить цену →	AX FG N D Packing case (For Europe Except U.Kingdom)
17	SSAKH3012KCZZ запросить цену →	AD DJ D Vinyl bag (790·740mm)
18	SPAKA0087QSZ1 запросить цену →	AV FG N D Packing cushion R
19	LX-BZ0019QSZZ запросить цену →	AD DJ C Screw
20	RCORF2037SCZZ запросить цену →	AH DX C Core
21	DHAI-0124QSZ1 запросить цену →	AZ FX C SPF harness
22	SSAKH3012CCZZ запросить цену →	AA DD D Vinyl bag (80·120mm)
4		Packing material & Accessories
5		RSPF interface PWB
1	QCNCM0923FC22 запросить цену →	AF DS C Connector (22Pin) [CN2]
2	QCNCM0923FC24 запросить цену →	AF DS C Connector (24pin) [CN1]
3	QCNCM7014SC0B запросить цену →	AD DJ C Connector (2pin) [CN4]
4	QCNCM7014SC0G запросить цену →	AB DD C Connector (7pin) [CN3]
5	VCEAGA1VW106M запросить цену →	AA DD C Capacitor (35WV 10mF) [C2,18]
6	VCEAGU1VW476M запросить цену →	AB DD C Capacitor (35WV 47mF) [C1]
7	VCKYTV1HB102K запросить цену →	AA DD C Capacitor (50WV 1000PF) [C9~17]
8	VCKYTV1HB222K запросить цену →	AA DD C Capacitor (50WV 2200PF) [C7,8]
9	VCKYTV1HB471K запросить цену →	AA DD C Capacitor (50WV 470PF) [C5,6]
10	VCKYTV1HF104Z запросить цену →	AA DD C Capacitor (50WV 0.10mF) [C3,4]
11		VHDDSS133//-1 AA DD B Diode (DSS133) [D1~8]
12	VHISLA7027MUL запросить цену →	AQ EQ B IC (SLA7027MUL) [IC2]
14	VHIULN2003AN1 запросить цену →	AE DJ B IC (ULN2003AN1) [IC3]
15		VHVICPN38//-1 AF DS B Varistor (ICPN38) [ICP1]
16	VRS-HT3AA1R5J запросить цену →	AB DD C Resistor (1W 1.5W -5%) [R1,2]
17	VRS-TP2BD000J запросить цену →	AA DD C Resistor (1/8W 0W -5%) [J1~29]
18	VRS-TP2BD221J запросить цену →	AB DD C Resistor (1/8W 220W -5%) [R4]
19	VRS-TS2AD103J запросить цену →	AA DD C Resistor (1/10W 10KW -5%) [R10~16]
20	VRS-TS2AD152J запросить цену →	AA DD C Resistor (1/10W 1.5KW -5%) [R3]
21	VRS-TS2AD242J запросить цену →	AA DD C Resistor (1/10W 2.4KW -5%) [R6,7]
22	VRS-TS2AD473J запросить цену →	AA DD C Resistor (1/10W 47KW -5%) [R8,9]
23	VRS-TS2AD912J запросить цену →	AA DD C Resistor (1/10W 9.1KW -5%) [R5]
24	QCNCM7014SC0C запросить цену →	AA DD C Connector (3pin) [CN5]
25	RC-KZ1054CCN2 запросить цену →	AB DD C Capacitor (0.1mF) [C18,19,20,21]
26	VRS-TS2AD432J запросить цену →	AA DD C Resistor (1/10W 4.3KW -5%)
901	CPWBF0022QS52 запросить цену →	BB GD E RSPF interface PWB P-D
6		SPF sensor PWB
1	QCNCM7014SC0G запросить цену →	AB DD C Connector (7pin) [CN101]
2	VCKYPU1HF223Z запросить цену →	AA DD C Capacitor (50WV 0.022mF) [C101]
3		VHPGP1S58V/-1 AE DS B Photo sensor (GP1S58V) [PT101~105]
4	VRD-HT2EY121J запросить цену →	AA DD C Resistor (1/4W 120W -5%) [R101,102]
5	VRD-HT2EY241J запросить цену →	AA DD C Resistor (1/4W 240W -5%) [R103]
901	CPWBF0017QS51 запросить цену →	AU EZ E SPF sensor PWB

Источник: Инк-Маркет.ру.

← Все статьи
