Sharp AR-N205 S205 205PG — каталог запчастей со схемами

Содержание

1. PARTS GUIDE

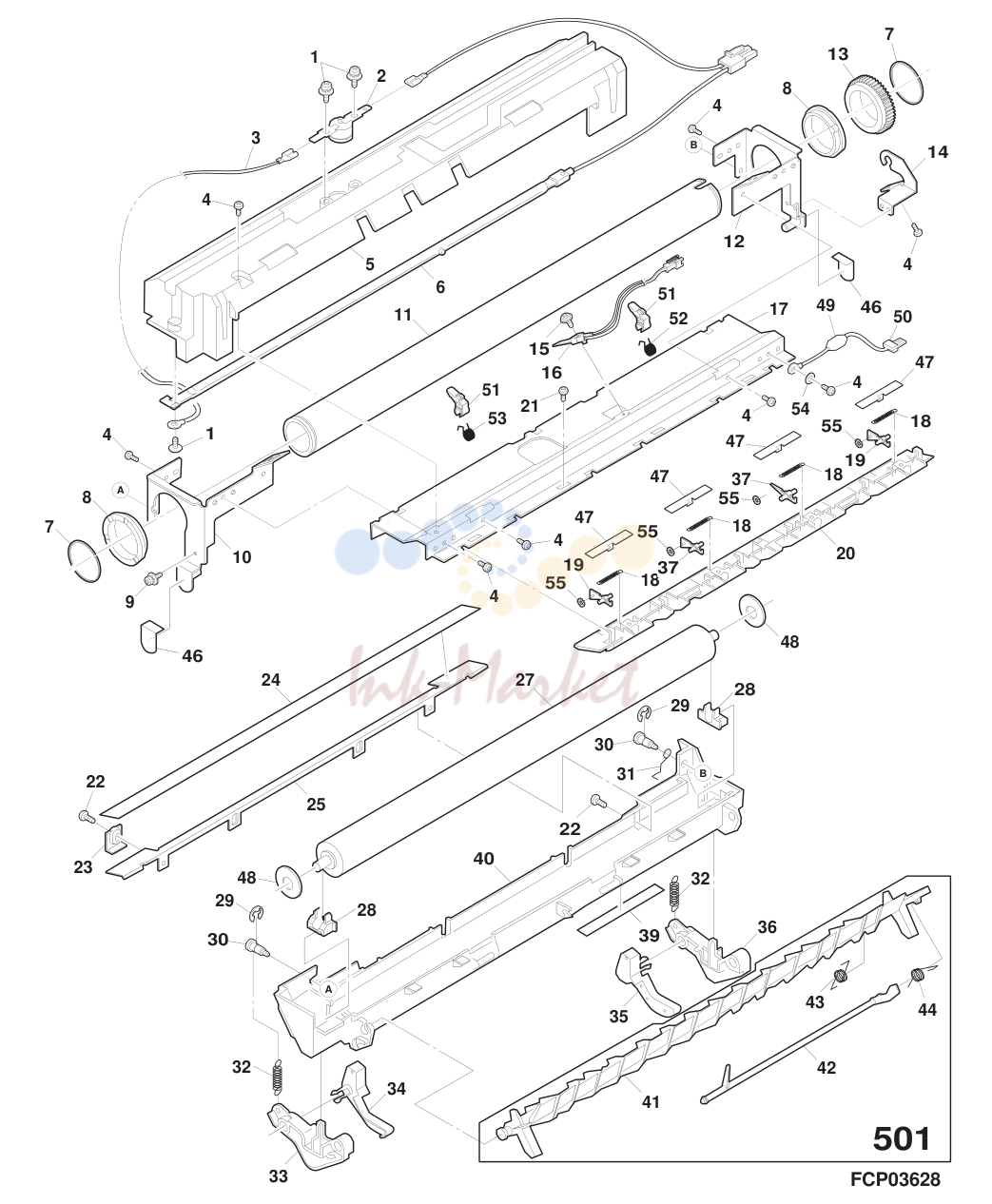

2. 9 Fusing unit

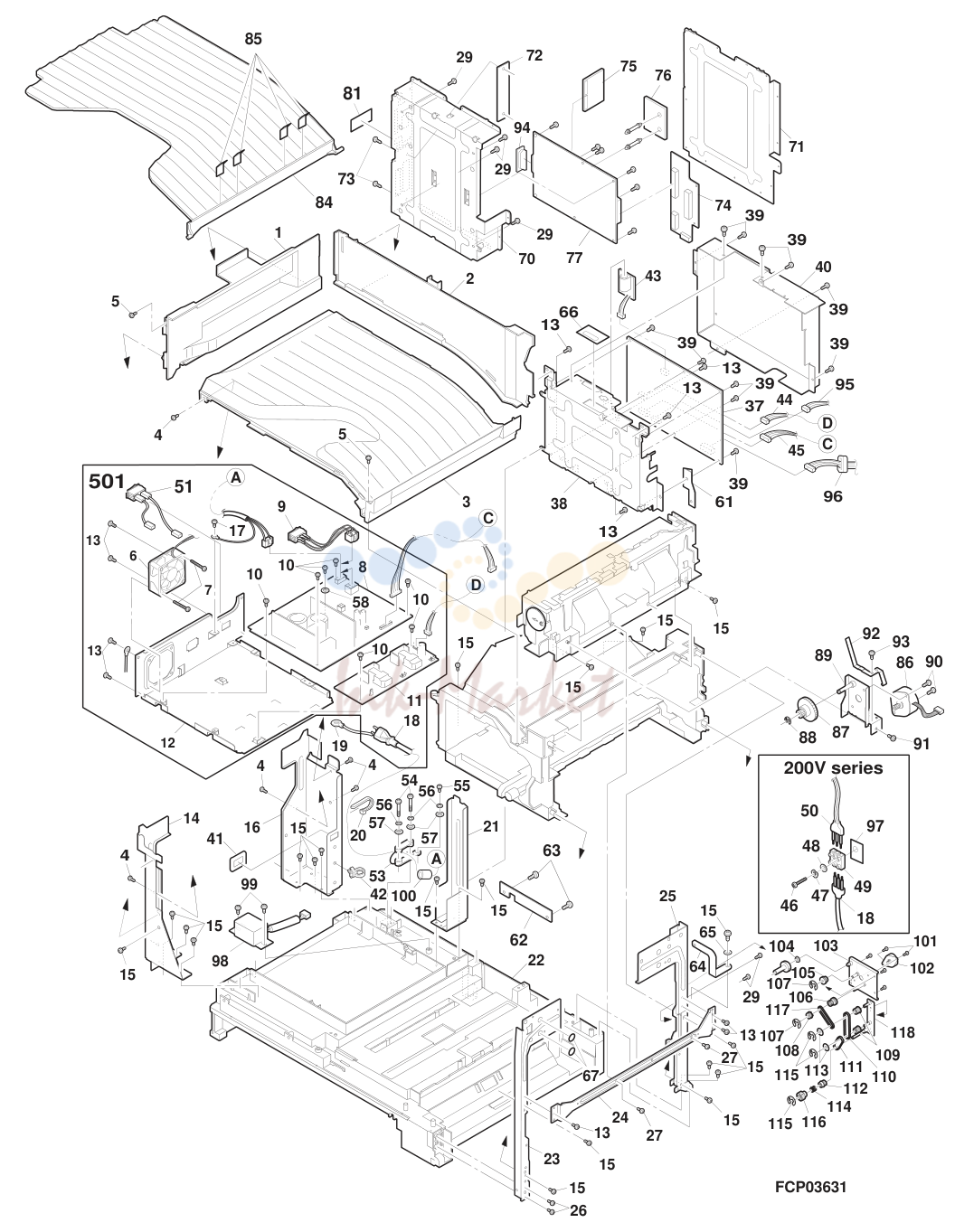

3. 12 Base plate unit 2
4. 14 Delivery frame unit

1. PARTS GUIDE

№	Артикул	Описание
3		Side door unit S MHPS PWB
4		Opitical unit T Tray sensor PWB
5		2nd,3rd mirror unit U Manual paper feeding sensor PWB
7		PS sensor PWB
8		RCU PWB
9		Low voltage power supply unit
250		sheets tray unit ^
1		Exteriors
1	GCOVH0010QSZ1 запросить цену →	BC GD D OC cover (Japan only)
2	PSHEZ0058QSZZ запросить цену →	AY FQ C OC sheet (Japan only)
3	CHNG-0007QS01 запросить цену →	AM EG C OC hinge (Japan only)
4	XEBSE40P10000 запросить цену →	AA DD C Screw (4·10)(Japan only)
6	GFTA-0002QSZZ запросить цену →	AD DJ D SPF connector cover
7	CFIX-0008QS02 запросить цену →	AQ EQ D Glass fixing plate (Except Japan)
8	PGLSP0003QSZZ запросить цену →	BA FX B Table glass
9	PSHEZ0059QSZZ запросить цену →	AF DS C Sheet
10	CCAB-0012QS10 запросить цену →	BD GJ N D Front exterior (AR-S205)
11	GFTA-0001QSZZ запросить цену →	AW FG D Front exterior cover
12	CARMP0010QS01 запросить цену →	AD DJ C Hinge arm L
13	CARMP0011QS01 запросить цену →	AD DJ C Hinge arm R
14	XEBSE40P10000 запросить цену →	AA DD C Screw (4·10)
15	GCAB-0014QSZZ запросить цену →	AY FQ D Left exterior
16	XBBSE30P06000 запросить цену →	AA DD C Screw (3·6)
17	XHBSE30P08000 запросить цену →	AA DD C Screw (3·8)
18	GCAB-0013QSZ1 запросить цену →	BA FX D Rear exterior
19	PGIDM0054QSZZ запросить цену →	AG DX C Hinge guide L
20	XHBSD30P06000 запросить цену →	AA DD C Screw (3·6)
21	PGIDM0055QSZZ запросить цену →	AG DX C Hinge guide R
22	GCOVH0011QSZZ запросить цену →	AP EQ D OC glass fixing cover
23	GCAB-0015QSZZ запросить цену →	AV FG D Right exterior
24	XEBSE40P10000 запросить цену →	AA DD C Screw (4·10)
26	XEBSE30P08000 запросить цену →	AA DD C Screw (3·8)
1		Exteriors
27	PSHEZ0088QSZZ запросить цену →	AF DS C Table glass sheet F
28	PSHEZ0089QSZZ запросить цену →	AF DS C Table glass sheet R
29	PCAPH0011QSZZ запросить цену →	AC DJ C SC cap
30	TLABH0103QSZZ запросить цену →	AE DS D Warm heater label (Japan only)
31	TLABH0104QSZZ запросить цену →	AE DS C Power supply label (Japan only)
38	XHPSD30P08X00 запросить цену →	AA DD C Screw (3·8X)
41	PMLT-0032QSZZ запросить цену →	AC DJ C OC cushion (Japan only)
44	TLABH0108QSZZ запросить цену →	AG DX D Operation label (Except Japan)
45	PSHEZ0165QSZZ запросить цену →	AB DJ N C OC hinge sheet (Japan only)
46	TCAUA0770FCZZ запросить цену →	AB DD D Service caution label (Except Japan)
47	TLABH0264GCZZ запросить цену →	AC DJ D Service man label (Europe)
48	TLABH4087FCZZ запросить цену →	AC DJ D Label name SPAIN (Europe)
49	TLABZ0058QSZZ запросить цену →	AD DJ D Class 1 label (Europe)
501	CCOVH0010QS52 запросить цену →	BM HR N E OC cover unit (Japan only)
502	CFIX-0008QS52 запросить цену →	BF GN E Table unit (Except Japan)
1		Exteriors
2		Operation panel section
1	GCOVH0015QSZZ запросить цену →	AG DX D LCD dummy cover (Except AR-N205)
2	GCOVH0016QSZZ запросить цену →	AH DX D FAX dummy cover
3	HPNLH0004QS11 запросить цену →	AV FG D Main Deco.panel (USA)
4	HPNLH0005QSZ1 запросить цену →	AL EB D DUP Deco.panel (USA)
5	GCAB-0017QSZA запросить цену →	AW FG D Operation panel exterior (For Europe)
6	JBTN-0018QSZZ запросить цену →	AE DJ C Function key
7	JBTN-0029QSZZ запросить цену →	AE DS C Select key
8	CBTN-0022QS01 запросить цену →	AF DS C CA key
9	CBTN-0021QS01 запросить цену →	AF DS C Clear key
10	CBTN-0019QS01 запросить цену →	AG DX C Copy key
11	JBTN-0020QSZZ запросить цену →	AC DJ C Copy key (LIGHT IND)
12	CBTN-0016QS01 запросить цену →	AN EG C Ten key
13	JBTN-0026QSZZ запросить цену →	AE DJ C Interrupt key
14	JBTN-0030QSZZ запросить цену →	AD DJ C Mode select key
15	JBTN-0027QSZZ запросить цену →	AD DJ C Density select key
16	JBTN-0023QSZZ запросить цену →	AG DX C Special function key
17	CPWBF0025QS52 запросить цену →	AY FQ E ERDH operation PWB
18	XEBSD30P08000 запросить цену →	AA DD C Screw (3·8)
19	CPWBN0024QS54 запросить цену →	BQ LP E COPY operation PWB (Except Japan)
20	DHAI-0116QSZZ запросить цену →	AC DJ C Panel ERDH harness
21	DHAI-0115QSZZ запросить цену →	AF DS C Operation panel harness
22	DHAI-0149QSZZ запросить цену →	AE DJ C OP. earth harness
23	CPWBF0026QS51 запросить цену →	BD GJ E LCD operation PWB (AR-N205)
24	GCAB-0019QSZZ запросить цену →	AG DX D LCD panel exterior (AR-N205)
25	HPNLH0011QSZZ запросить цену →	AK DX D LCD Deco.panel (AR-N205)
26	JBTN-0024QSZZ запросить цену →	AE DS C LCD key (AR-N205)
27	DHAI-0119QSZZ запросить цену →	AE DJ C LCD harness (AR-N205)
28	PSHEZ0137QSZZ запросить цену →	AH DX C OP mylar sheet
29	PSHEZ0131QSZZ запросить цену →	AG DX C OP shield sheet
30	PCUSG0017QSZZ запросить цену →	AD DJ C Rubber cushion
31	PCUSG0018QSZZ запросить цену →	AD DJ C Rubber cushion (T8)
32	PCUSG0019QSZZ запросить цену →	AC DJ C Rubber cushion (T4S)
2		Operation panel section
3		Side door unit
1	GDOR-0001QSZZ запросить цену →	AW FG D Right door
2	LRALP0004QSZZ запросить цену →	AL EB C Right door rail
3	XHBSD30P10000 запросить цену →	AA DD C Screw (3·10)
4	LPLTM0092QSZZ запросить цену →	AF DS C Rail reinforce plate
5	XHBSD30P14000 запросить цену →	AA DD C Screw (3·14)
6	LPLTM0091QSZZ запросить цену →	AE DS C Inner reinforce plate R
7	XEBSD30P10000 запросить цену →	AA DD C Screw (3·10)
8	LPLTM0090QSZZ запросить цену →	AE DS C Inner reinforce plate F
9	MSPRC0085QSZZ запросить цену →	AE DJ C TC case GND spring
10	LFRM-0016QSZ1 запросить цену →	AT EZ C Right door inner N
11	XHBSD30P16000 запросить цену →	AA DD C Screw (3·16)
13	MSPRC0084QSZ1 запросить цену →	AD DJ C BC I/F spring
14	MSPRC0083QSZ1 запросить цену →	AD DJ C TC I/F spring
15	LHLDZ0033QSZ1 запросить цену →	AF DS C TC terminal I/F holder
16	MSPRC0082QSZZ запросить цену →	AC DJ C Pressure spring
18	CHLDZ0030QS51 запросить цену →	BA FX E TC unit
19	TCAUH0819FCZZ запросить цену →	AA DD C HT caution label (Japan only)
20	TLABH0124QSZZ запросить цену →	AC DJ D Green label
21	NROLP0036QSZZ запросить цену →	AP EQ C DUP transport roller
22	LBSHZ0303FCZZ запросить цену →	AC DJ C M bushing C
23	XRESP40-06000 ✓ в наличии	AA DD C E type ring
24	XPSSJ20-07000 ✓ в наличии	AA DD C Spring pin (f2-7)
25	NGERH0074QSZZ запросить цену →	AD DJ C DUP roller driving gear
26	LPLTM0102QSZZ запросить цену →	AD DJ C DUP roller eatrh plate
27	MSPRT0141GCA1 запросить цену →	AB DJ C FU PSV spring
28	NROLP1122FCZZ ✓ в наличии	AF DS C PS upper roller
3		Side door unit
4		Opitical unit
1	PWIR-0005QSZZ запросить цену →	AS EQ C MB wire
2	CMIR-0008QS31 запросить цену →	BB GD E 2nd,3rd mirror unit
4	LHLDZ1239FCZZ запросить цену →	AE DS C Wire holder
5	XBPSD40P06K00 запросить цену →	AA DD C Screw (4·6K)
6	XHBSD30P06000 запросить цену →	AA DD C Screw (3·6)
7	PCASZ0008QSZZ запросить цену →	AM EG C Dark box
8	CLNS-0003QS51 запросить цену →	BV NU E Lens unit
9	DHAI-0120QSZZ запросить цену →	AG DS C CCD harness
11	XHBSD30P06000 запросить цену →	AA DD C Screw (3·6)
12	RHET-0003QSZZ запросить цену →	AP EQ B Dry heater(mirror) (Japan only)
13	CR-WZ0003QS01 запросить цену →	AZ FQ C Dry heater(lens) (Japan only)
14	LHLDW1009ACZZ запросить цену →	AA DD C Clamp
17	CPLTM0026QS01 запросить цену →	AH DX C Pulley fixing plate F
18	NPLYZ0005QSZZ запросить цену →	AG DX C Pulley
19	NPLYZ0006QSZZ запросить цену →	AD DJ C L pulley
20	XRESP40-05000 запросить цену →	AA DD C E type ring
21	PCUSG0190FCZ1 запросить цену →	AB DJ C Table glass cushion
22	CPWBF1177FC63 запросить цену →	AP EQ E MHPS PWB
23	XBBSD30P08000 запросить цену →	AA DD C Screw (3·8)
24	LBNDJ0043FCZ1 запросить цену →	AA DJ C Band (SG-130)
25	LHLDZ0043QSZZ запросить цену →	AE DJ C CL lead holder
26	LX-BZ0004QSZZ запросить цену →	AB DD C Screw (3·63)(Red)
27	LRALM0007QSZZ запросить цену →	AG DX C MB-B rail R
28	MSPRC0040QSZZ запросить цену →	AB DJ C MB drive spring
29	XBPSD30P05K00 запросить цену →	AA DD C Screw (3·5K)
30	RMOTP0021QSZ1 запросить цену →	BC GD B Mirror motor
31	XBPSD40P16KS0 запросить цену →	AA DD C Screw (4·16KS)
32	CPLTM0084QS01 запросить цену →	AL EB C Mirror motor fixing plate
33	PGUMS0002QSZZ запросить цену →	AL EB C Protection rubber
34	NGERH0027QSZZ запросить цену →	AH DX C Mirror motor idle gear
35	LX-WZ0119FCZZ запросить цену →	AA DD C Washer
36	XRESP70-08000 запросить цену →	AA DD C E type ring
37	NBLTT0002QSZZ запросить цену →	AH DX B Winder drive belt
38	XRESP50-06000 запросить цену →	AA DD C E type ring
39	NBRGC0387FCZ1 запросить цену →	AC DJ C Bearing
40	NPLYZ0004QSZZ запросить цену →	AG DX C Winder drive shaft pulley
41	LX-BZ0324FCZZ запросить цену →	AA DD C Screw (3·4)
42	LX-BZ0049FCZZ запросить цену →	AB DD C Screw (4·6)
43	NPLYZ0003QSZZ запросить цену →	AM EG C Winder pulley
44	NSFTZ0028QSZZ запросить цену →	AM EG C Winder drive shaft
45	XPSSJ30-12000 запросить цену →	AB DD C Spring pin (f3-12)
46	NBRGC0133FCZ1 запросить цену →	AC DJ C PF bearing (M8)
47	LRALM0006QSZZ запросить цену →	AG DS C MB-B rail F
48	CDAIU0012QS03 запросить цену →	BE GN D Opitical base plate
49	PSHEP0090QSZZ запросить цену →	AD DJ C Optical edge sub protect sheet A (Japan only)
50	PSHEP0091QSZZ запросить цену →	AD DJ C Optical edge sub protect sheet B (Japan only)
51	PSHEP0085QSZZ запросить цену →	AC DJ C Optical edge protect sheet D
52	PSHEZ0108QSZZ запросить цену →	AC DJ C Optical base plate bottom myler A
53	PSHEZ0109QSZZ запросить цену →	AC DJ C Optical base plate bottom myler B
54	XHBSD30P04000 запросить цену →	AA DD C Screw (3·4)
55	LX-BZ0004QSZZ запросить цену →	AB DD C Screw (M3·6)
56	PMLT-0033QSZZ запросить цену →	AC DJ C Optical cushion D
57	PMLT-0034QSZZ запросить цену →	AC DJ C Optical cushion E
58	PSHEZ0152QSZZ запросить цену →	AD DJ C Optical bottom sheet
59	RCORF0002QSZZ запросить цену →	AE DS C Core (HF57SH35*1)
60	XNESD30-24000 запросить цену →	AA DD C Nut (M3)
61	DHAI-0102QSZZ запросить цену →	AL EB C PASISE harness (Inch series)
62		VHPGP2D03//-1 BA FX B Photo senser (GP2D03)(Inch series)
63	PMLT-0035QSZZ запросить цену →	AB DJ C Core holding cushion
64	CPWBF1177FC69 запросить цену →	AU FG E MHPS PWB(OC)
65	MLEVP0031QSZ1 запросить цену →	AC DJ C Acutuater B
66	MSPRD0119QSZ1 запросить цену →	AC DJ C Spring A
67	LPLTP0077QSZ1 запросить цену →	AD DJ C Senser fixing plate
68	LHLDZ7021XCZZ запросить цену →	AD DJ C Holder (FRH-12)
69	XBBSD30P08000 запросить цену →	AA DD C Screw (3·8)
70	PSHEP0092QSZZ запросить цену →	AC DJ C Optical edge protctor sheet C
71	PSHEZ0160QSZZ запросить цену →	AE DJ C Dark box under sheet
72	PSPAZ0018QSZZ запросить цену →	AE DJ C Cable fixing spacer
73	LPLTM0119QSZ1 запросить цену →	AH DX C Senser fixing plate (Inch series)
74		VHPGP2D032/-1 BA FX B Photo senser (GP2D032)(Inch series)
75	PMLT-0031QSZ1 запросить цену →	AC DJ C Optical cushion C
76	PSHEZ0148QSZZ запросить цену →	AC DJ C Senser harness protector sheet (AB series)
77	PSHEZ0147QSZZ запросить цену →	AB DJ C Harness fixing sheet (Japan only)
78	PSHEZ0147QSZZ запросить цену →	AB DJ C Harness fixing sheet (Inch series)
79	RCORF0002QSZZ запросить цену →	AE DS C Ferrite core (Except Japan)
81	DHAI-0088QSZZ запросить цену →	AS EQ C CL harness
4		Opitical unit
82	DUNTK0034QSZZ запросить цену →	BC GD E Inverter unit
83	LFIX-0009QSZZ запросить цену →	AF DS C Harness fixer
84	LHLDZ0047QSZZ запросить цену →	AW FG C Base plate
85	CSLI-0103FC31 запросить цену →	AF DS E Slider (4pcs/set)
86	MSPRP0145QSZZ запросить цену →	AF DS C Mirror spring
87	PCUSF0334FCZZ запросить цену →	AP EQ C Mirror cushion
88	PCUSU0203FCZZ запросить цену →	AE DS C Cushion
89	PMIR-0009QSZZ запросить цену →	AS EQ C #1 mirror
90	PREFL0004QSZZ запросить цену →	AP EQ C Reflector
91	RLMPU0012QSZZ запросить цену →	BG GT B Lamp
92	LPLTM4715FCZ1 запросить цену →	AF DS C Wire fixing plate
93	XEBSD30P06000 запросить цену →	AA DD C Screw (3·6)
94	XEBSD30P08000 запросить цену →	AA DD C Screw (3·8)
95	XEBSD40P06000 запросить цену →	AA DD C Screw (4·6)
4		Opitical unit
5		2nd,3rd mirror unit
1	LHLDZ0044QSZZ запросить цену →	AP EQ C 2nd,3rd mirror holder
3	XBPSD40P06KS0 запросить цену →	AA DD C Screw (4·6KS)
4	NPLYZ0007QSZZ запросить цену →	AG DX C W pulley
5	LHLDZ0013QSZZ запросить цену →	AD DJ C CL guide holder
6	XEBSD40P06000 запросить цену →	AA DD C Screw (4·6)
7	CSLI-0103FC31 запросить цену →	AF DS E Slider unit (4pcs/set)
8	LX-BZ0335FCZZ запросить цену →	AA DD C Screw (4·6)(Red)
9	CPLTM0029QS01 запросить цену →	AH DX C Pulley fixing plate R
10	PCUSS0009QSZZ запросить цену →	AA DJ C MB-B cushion R
11	LFIX-0284FCZZ запросить цену →	AC DD C 2nd,3rd mirror fixing plate F
12	PMIR-0008QSZZ запросить цену →	AP EQ B 2nd,3rd mirror
13	CPLTM0028QS01 запросить цену →	AH DX C Pulley fixing plate F
14	PCUSS0201FCZZ запросить цену →	AA DD C MB-B cushion
15	PSPAZ0011QSZZ запросить цену →	AD DJ C Mirror spacer
901	CMIR-0008QS31 запросить цену →	BB GD E 2nd,3rd mirror unit
6		Middle frame unit
1	XEPSD23P12000 запросить цену →	AA DD C Screw (2.3·12)
2	CSW-M0007QS51 запросить цену →	AQ EQ E Inter lock switch unit
3	NCPL-0002QSZZ запросить цену →	AC DJ C Hopper cupring
4	MSPRC0024QSZZ запросить цену →	AA DJ C Hopper spring
5	RMOTD0016QSZZ запросить цену →	AY FQ B Toner motor
6	XEBSD30P10000 запросить цену →	AA DD C Screw (3·10)
7	DUNTK0041QSZZ запросить цену →	CA TV E LSU unit
8	DHAI-0112QSZZ запросить цену →	AP EQ C DEV harness
9	XBPSC30P06ES0 запросить цену →	AA DD C Screw (3·6ES)
10	CHAI-0109QS51 запросить цену →	AN EG E GB-MCFB harness unit
11	CHAI-0107QS51 запросить цену →	AK DX E MC harness unit
12	MSPRD0104QSZZ запросить цену →	AC DJ C HV terminal spring (case)
13	MSPRD0103QSZZ запросить цену →	AC DJ C HV terminal spring (grid)
14	MSPRD0102QSZZ запросить цену →	AC DJ C HV terminal spring
15	LHLDZ0038QSZ1 запросить цену →	AH DX C High voltage terminal holder
16	XEBSD30P08000 запросить цену →	AA DD C Screw (3·8)
18	XEBSD30P10000 запросить цену →	AA DD C Screw (3·10)
21	LHLDZ0039QSZZ запросить цену →	AE DJ C High voltage terminal holder TC
22	LPLTM0067QSZZ ✓ в наличии	AC DJ C TC terminal plate
23	XEBSD30P06000 запросить цену →	AA DD C Screw (3·6)
24	DHAI-0106QSZZ запросить цену →	AL EB C BC harness
25	DHAI-0108QSZZ запросить цену →	AK DX C TC harness
26	MSPRC0105QSZ1 запросить цену →	AB DJ C PS pressure spring
27	XRESP40-06000 ✓ в наличии	AA DD C E type ring
28	NSFTZ0021QSZ1 запросить цену →	AL EB C PS roller shaft
29	NKOM-0001QSZZ запросить цену →	AD DJ C PS collar (f12)
30	MSPRD0139QSZZ запросить цену →	AB DJ C PS earth spring
31	XEBSD30P06000 запросить цену →	AA DD C Screw (3·6)
33	LBOSZ1508FCZZ запросить цену →	AG DX C Cam boss A2
34	PPIPP0174FCZZ ✓ в наличии	AC DJ C Pipe C
35	MSPRC0106QSZZ запросить цену →	AF DS C PS clutch spring
36	XPSSJ20-07000 ✓ в наличии	AA DD C Spring pin (f2-7)
37	NGERH0062QSZZ ✓ в наличии	AK DX C Clutch gear (32T)
38	NBRGC0047FCZZ запросить цену →	AD DJ C Bearing E
39	XRESP60-08000 запросить цену →	AA DD C E type ring
40	NROLP0032QSZZ запросить цену →	AT EZ C PS trnsport roller
41	JKNBZ0003QSZZ запросить цену →	AD DJ C PS knob
42	XBPSD30P10KS0 запросить цену →	AB DD C Screw (3·10KS)
43	LPLTM0070QSZZ запросить цену →	AD DJ C Process detect SW fixing plate
44	QSW-B0003QSZZ запросить цену →	AF DS B Tray detect switch
45	DHAI-0090QSZZ запросить цену →	AF DS C Drum initial SW harness
46	LFRM-0024QSZZ запросить цену →	BC GD C Middle frame
47	LPINS0300FCZZ запросить цену →	AD DJ C DV guide pin (Inch series)
49	PSHEZ0056QSZZ запросить цену →	AC DJ C PS rear guide sheet
50	PTPE-0017QSZZ запросить цену →	AA DJ C FFC tape
51	LANGT0003QSZZ запросить цену →	AD DJ C SRU fixing angle
52	XHBS230P06000 запросить цену →	AA DD C Screw
53	TCAUH0007QSZZ запросить цену →	AD DJ D Laser caution label (Europe)
5		2nd,3rd mirror unit
6		Middle frame unit
42		38 FCP03625
7		Process unit
1	XEBSD30P10000 запросить цену →	AA DD C Screw (3·10)
2	CHLDZ0035QS51 запросить цену →	BH GX E MC holder unit
3	UCLEZ0009QSZZ запросить цену →	AV FG C Cleaning blade
4	PMLT-0015QSZZ запросить цену →	AA DJ C Toner shield cushion
5	PSEL-0022QSZ1 запросить цену →	AF DS C Seal R
6	PSEL-0021QSZ1 запросить цену →	AF DS C Seal F
7	PMLT-0023QSZZ запросить цену →	AE DJ C CL blade cushion
9	NCPL-0003QSZZ запросить цену →	AC DJ C Screw cupring
10	XBBSD30P04000 запросить цену →	AA DD C Screw (3·4)
11	LPLTM0101QSZ1 запросить цену →	AD DJ C Sub blade earth plate
12	LHLDZ0045QSZZ запросить цену →	AD DJ C Starling holder
13	LX-WZ0329FCZZ запросить цену →	AB DD C Washer
14	LX-RZ0001QSZZ ✓ в наличии	AB DD C Starling (f5)
17	PMLT-0017QSZZ запросить цену →	AC DJ C Flange cushion
18	NBRGP0299FCZZ запросить цену →	AC DJ C CL bearing (M5)
19	NSFTZ0020QSZZ запросить цену →	AL EB C Transport screw
20	PMLT-0018QSZ1 запросить цену →	AC DJ C Transport screw cushion
21	PCAPH0009QSZZ запросить цену →	AC DJ C Toner pipe cap
22	NSFTZ0019QSZZ запросить цену →	AE DJ C Transport pipe screw
23	PSPAZ0696FCZZ	AC DJ C P cap spacer
24	PPIPP0005QSZZ запросить цену →	AM EG C Toner pipe
25	NGERH0039QSZZ ✓ в наличии	AE DS C Transport pipe gear (14T)
26	MSPRC0045QSZZ запросить цену →	AA DJ C Toner pipe spring
27	PSHT-0004QSZ1 запросить цену →	AC DJ C Toner pipp shuter
28	NGERH0036QSZZ ✓ в наличии	AC DJ C Transport screw gear (30T)
29	NGERH0038QSZZ	AC DJ C Transport pipe gear (15T)
30	NGERH0037QSZZ	AC DJ C Idle gear (26T)
31	LFIX-0007QSZ1 запросить цену →	AE DJ C Drum fixing plate B
32	PCOVP0018QSZZ запросить цену →	AG DS C Drum cover
33	NGERH0035QSZ1 запросить цену →	AC DJ C Detector gear (20T)
34	NGERH0034QSZ1 запросить цену →	AC DJ C Detector gear (38T)
35	PSHEP0135QSZZ запросить цену →	AE DS C MC guide sheet R
501	CFRM-0021QS51 запросить цену →	BK HG E Process frame unit
7		Process unit
8		DV cartridge unit
1	CBOX-0002YS54 запросить цену →	BF GN E Tonner box unit A (USA)
2	PCAPH0005YSZZ запросить цену →	AD DJ C Toner cap
3	PCAPH0004YSZZ запросить цену →	AC DJ C Cap D
4	CBOX-0003YS52 запросить цену →	AZ FQ E Waste toner box unit
5	TLABZ1721FCZZ запросить цену →	AA DD C DV CA label
6	XEBSD30P10000 запросить цену →	AA DD C Screw (3·10)
7	PMLT-0002YSZZ запросить цену →	AC DJ C DV-TH cushion
8	PMLT-0005YSZZ запросить цену →	AB DJ C DV side cushion F
9	PMLT-0006YSZZ запросить цену →	AB DJ C DV side cushion R
10	NROLM0001YSZZ запросить цену →	AP EQ C MX roller
11	PBOX-0001YSZ1 запросить цену →	AN EQ D DV box
12	NBRGC0008YSZZ запросить цену →	AH DX C DV bearing
13	NGERH0002YSZZ ✓ в наличии	AD DJ C DV gear (28T)
14	XEBSF30P08000 запросить цену →	AA DD C Screw (3·8)
15	NGERH0001YSZZ	AD DJ C DV idle gear (20T)
16	PCAPH0001YSZZ запросить цену →	AD DJ C DV idle cap
17	NGERH0028QSZZ	AD DJ C DV gear (18T)
18	NBRGC0387FCZ1 запросить цену →	AC DJ C Bearing
19	PMLT-0686FCZZ запросить цену →	AA DD C MG cushion
20	NROLM0002YSZZ запросить цену →	BA FX C MG roller
21	LPLTM0002YSZZ запросить цену →	AS EQ C Doctor reinforce plate
22	LPLTM0001YSZZ запросить цену →	AN EG C Doctor
23	XBPBZ30P04000 запросить цену →	AA DD C Screw (3·4)
24	XUBUZ30P06000 запросить цену →	AA DD C Screw (3·6)
25	RDTCM0001YSZZ запросить цену →	AZ FQ C ATC senser
26	LHLDZ0002YSZZ запросить цену →	AC DJ C MG holder
27	MSPRK0001YSZZ запросить цену →	AB DJ C Bias spring
28	LHLDZ0001YSZZ запросить цену →	AD DJ C Bearing holder
29	XRESP50-06000 запросить цену →	AA DD C E type ring
30	PCOVP0001YSZZ запросить цену →	AE DJ C DV-F side cover
31	PSHEA0004YSZ1 запросить цену →	AC DJ C DV side sheet
32	CCOVP0003YS52 запросить цену →	AS EQ E MG cover unit
33	XEBSF30P10000 запросить цену →	AA DD C Screw (3·10)
8		DV cartridge unit
24		14 FCP03627
9		Fusing unit
1	XBPSD30P05KS0 запросить цену →	AA DD C Screw (3·5KS)
2	CTHM-0018FC01 запросить цену →	AR EQ B Thermostat
3	DHAI-0065QSZZ запросить цену →	AF DS C Fusing harness
4	XHBSD30P06000 запросить цену →	AA DD C Screw (3·6)
5	PCOVP0029QSZZ запросить цену →	AX FG C Fusing cover
7	LSTPP0116FCZZ запросить цену →	AA DD C Roller stopper
8	NBRGP0567FCZZ ✓ в наличии	AG DX C Fusing bearing
9	XBPSD30P08KS0 запросить цену →	AA DD C Screw (3·8KS)
10	CFRM-0017QS01 запросить цену →	AH DX C Fusing frame F
11	NROLI0030QSZZ запросить цену →	BC GJ C Upper heat roller
12	CFRM-0018QS01 запросить цену →	AH DX C Fusing frame R
13	NGERH0540FCZ1 запросить цену →	AE DJ C Fushing gear (45T)
14	LHLDZ0034QSZZ запросить цену →	AF DS C Lamp holder
15	XBPSD30P10KS0 запросить цену →	AB DD C Screw (3·10KS)
16	RDTCT0005QSZZ запросить цену →	AN EQ B Thermistor
17	LPLTM0050QSZZ запросить цену →	AM EG C Fusing joint plate
18	MSPRT0086QSZZ ✓ в наличии	AB DJ C Upper pawl pressure spring
19	PTME-0020GCZ1 ✓ в наличии	AF DS C Separetor pawl (Except Japan)
20	PGIDM0034QSZZ запросить цену →	AP EQ C Fusing rear paper guide
21	XEBSD30P06000 запросить цену →	AA DD C Screw (3·6)
22	XBBSD30P06000 запросить цену →	AA DD C Screw (3·6)
23	LPLTP0051QSZZ запросить цену →	AD DJ C PG fixing plate
24	PSHEP0053QSZ3 запросить цену →	AK DX C PG sheet
25	PGIDH0033QSZ1 ✓ в наличии	AK EB C Fusing front paper guide
27	NROLR0031QSZ1 запросить цену →	BC GJ C Pressure roller
28	NBRGP0260FCZ1 ✓ в наличии	AD DS C Pressure bearing N
29	XRESP30-06000 запросить цену →	AA DD C E type ring
30	LX-BZ0013QSZ1 запросить цену →	AC DD C Screw (3·7)
31	MSPRP0087QSZZ запросить цену →	AC DJ C PG earth spring
32	MSPRT0089QSZ1 запросить цену →	AC DJ C Pressure spring B
33	MLEVP0018QSZZ запросить цену →	AF DS C Fusing pressure lever F
34	MLEVP0019QSZ2 запросить цену →	AE DJ C Release lever F
35	MLEVP0020QSZ2 запросить цену →	AE DJ C Release lever R
36	MLEVP0017QSZZ запросить цену →	AF DS C Fusing pressure lever R
37	PTME-0020GCZ1 ✓ в наличии	AF DS C Separetor pawl
39	TLABH0062QSZZ запросить цену →	AE DJ D Heater temperature caution label (Except Japan)
40	LFRM-0036QSZZ запросить цену →	AT EZ N D Fusing lower frame
41	LPLTP0060QSZ2 запросить цену →	AL EB N C Reverse gate
42	MLEVP0026QSZ1 запросить цену →	AF DS C DMC actuator
43	MSPRD0117QSZZ запросить цену →	AB DJ C Rotetion spring
44	MSPRD0118QSZ1 ✓ в наличии	AB DJ C Actuator return spring
46	PSHEZ0105QSZZ запросить цену →	AC DJ C Fusing sheet
47	PSHEZ0121QSZ1 запросить цену →	AE DJ C Upper pawl fixing plate
48	LX-WZ0313FCZZ запросить цену →	AA DD C Washer
49	VRH-ST2HB157K запросить цену →	AD DJ C Resistor (1/2W 150MW)
50	PBRSR0004QSZZ запросить цену →	AE DS C Discharger brush
51	PTME-0014QSZZ ✓ в наличии	AK DX C Lower separator pawl
52	MSPRD0122QSZZ ✓ в наличии	AB DJ C Separator pawl spring R
53	MSPRD0121QSZZ ✓ в наличии	AB DJ C Separator pawl spring F
54	XWHSD30-05070 запросить цену →	AA DD C Washer
55	LX-WZ0001QSZZ ✓ в наличии	AC DD C Separator pawl washer (Except Japan)
501	CPLTP0060QS51 запросить цену →	AV FG E Reverse gate unit
901	DUNTW0037QS14 запросить цену →	BX RR E Fusing unit (120V)

2. 9 Fusing unit

№	Артикул	Описание
10		Main driving unit
1	PGIDM0030QSZZ запросить цену →	AL EB C Harness guide
2	XHBSD30P08000 запросить цену →	AA DD C Screw (3·8)
3	DHAI-0110QSZZ запросить цену →	AP EQ C HL harness
4	DHAI-0089QSZ1 запросить цену →	AL EB C Thermistror harness
5	DHAI-0114QSZZ запросить цену →	AC DJ C Main motor harness
6	XBBSD40P10000 запросить цену →	AA DD C Screw (4·10)
7	RMOTP0014QSZZ запросить цену →	BH GX B Main motor
8	PTME-0003QSZ1	AD DJ C Roller pawl
9	MSPRC1318FCZ1 запросить цену →	AA DJ C Spring B
10	RPLU-0009QSZZ запросить цену →	AN EG B Solenoid CSA
11	LPLTM0048QSZZ запросить цену →	AF DS C Drive earth plate
12	XRESP40-06000 ✓ в наличии	AA DD C E type ring
13	LX-WZ0002QSZZ запросить цену →	AB DD C PO belt washer
14	NGERH0053QSZZ запросить цену →	AD DJ C Gear (25/18T)
15	PTME-0012QSZZ ✓ в наличии	AC DJ C PS clutch pawl
16	RPLU-0008QSZZ запросить цену →	AN EG B Solenoid PS
17	XBBSD30P04000 запросить цену →	AA DD C Screw (3·4)
18	CPLTM0047QS02 запросить цену →	BA FX C Main drive plate
19	NGERH0010QSZZ запросить цену →	AD DJ C Gear (28T)
20	NGERH0009QSZZ ✓ в наличии	AD DJ C Gear (46/16T)
21	NGERH0014QSZZ ✓ в наличии	AD DJ C Gear (30/15T)
22	NGERH0011QSZZ запросить цену →	AD DJ C MG gear
23	MSPRC2132FCZ1 запросить цену →	AA DJ C MG roller spring
24	NCPL-0004FCZZ запросить цену →	AB DD C Cupring B
25	NGERH0052QSZZ запросить цену →	AE DJ C Gear (38/18T)
26	NGERH0007QSZZ запросить цену →	AH DX C Gear (68/26T)
27	NGERH0057QSZZ запросить цену →	AE DJ C Gear (41T)
28	NGERH0008QSZ1 запросить цену →	AL EB C Gear (55/19T)
29	NGERH0059QSZZ запросить цену →	AD DJ C Gear (23/27T)
30	NGERH0012QSZZ запросить цену →	AE DS C Gear (20T)
31	NGERH0058QSZZ ✓ в наличии	AF DS C Gear (21/17T)
32	NGERH0013QSZZ ✓ в наличии	AG DX C Gear (31/17T)
33	NGERH0016QSZZ запросить цену →	AD DJ C Cupring gear (34T)
34	MSPRC0081QSZZ запросить цену →	AB DJ C HT ratchet spring
35	NGERH0055QSZZ ✓ в наличии	AE DJ C Ratchet gear (44T)
36	NGERH0056QSZZ ✓ в наличии	AE DJ C Ratchet gear (33T)
37	LX-WZ0314FCZZ запросить цену →	AA DD C Washer
38	NGERH0054QSZZ запросить цену →	AD DJ C Gear (33/20T)
501	CGERH0011QS51 запросить цену →	AE DS E MG gear unit
10		Main driving unit
30		37 38 FCP03629
11		Base plate unit
1	QSW-B0003QSZZ запросить цену →	AF DS B Tray detect switch
2	DHAI-0091QSZ1 запросить цену →	AK DX C TRAY SW harness
3	PTME-0013QSZZ запросить цену →	AL EB C Door lock pawl
4	MSPRT0100QSZZ запросить цену →	AB DJ C Door lock lever spring
5	MLEVP0022QSZZ запросить цену →	AE DJ C Door lock lever
6	LPLTM0065QSZZ запросить цену →	AL EB C Base reinforce plate F
7	XEPSD40P12000 запросить цену →	AA DD C Screw (4·12)
8	XEBSD30P10000 запросить цену →	AA DD C Screw (3·10)(Japan only)
9	CPWBF0023QS51 запросить цену →	BA FX E Dry heater PWB (Japan only)
11	XEBSD30P08000 запросить цену →	AA DD C Screw (3·8)
12	GDAI-0002QSZZ запросить цену →	BH GX C Base plate
13	XRESP40-06000 ✓ в наличии	AA DD C E type ring
14	LBOSZ1031FCZZ запросить цену →	AC DJ C Clutch boss
15	MSPRC1152FCZZ запросить цену →	AE DJ C Clutch spring
16	PPIPP0006QSZZ запросить цену →	AD DJ C Clutch sleeve
17	NGERH0060QSZZ	AH DX C Clutch gear (34T)
18	XRESP50-06000 запросить цену →	AA DD C E type ring
19	NBRGP0007QSZZ запросить цену →	AD DJ C Bearing (f6)
20	CROLP0039QS01 запросить цену →	AW FG C Paper feeding roller
22	XEBSD40P12000 запросить цену →	AA DD C Screw (4·12)
23	PSHEZ0133QSZZ запросить цену →	AD DJ C Paper feeding sheet
24	CPWBF1177FC66 запросить цену →	AP EQ E Manual paper feeding sensor PWB
25	MLEVP0023QSZZ запросить цену →	AE DS C MF sensor actuator
26	PCOVP0033QSZZ запросить цену →	AF DS C Manual feed sensor cover
27	LRALP0005QSZ1 запросить цену →	AN EQ N C Base plate rail R
28	PSHEZ2026FCZ1 запросить цену →	AB DD C Sheet M1
29	LHLDZ0017QSZZ запросить цену →	AD DJ C Pressure plate holder
30	MSPRC0101QSZZ запросить цену →	AB DJ C Pressure plate spring
31	GFTA-0007QSZZ запросить цену →	AE DS C Pressure plate cover
32	MLEVP0024QSZZ запросить цену →	AF DS C Sensor lever ACT
33	LDAIU0011QSZZ запросить цену →	AF DS C Sensor base
34	CPWBF1177FC65 запросить цену →	AP EQ E Tray sensor PWB
35	MSPRD0148QSZZ запросить цену →	AB DJ C MF sensor spring
36	RHET-0005QSZZ запросить цену →	AQ EQ N B Dry heater (Japan only)
37	PCOVP0032QSZ1 запросить цену →	AD DJ C PS senser cover
38	MSPRC0099QSZ1 запросить цену →	AC DJ C PS front actuator spring
39	MLEVP0021QSZZ запросить цену →	AD DJ C PS front actuator
40	CPWBF1177FC67 запросить цену →	AP EQ E PS sensor PWB
41	GLEGG0064FCZZ запросить цену →	AC DJ C Rubber foot
42	MLEVP0044QSZZ запросить цену →	AE DS C MF sensor actuator
43	XRESP70-08000 запросить цену →	AA DD C E type ring
44	NGERH0078QSZZ запросить цену →	AE DJ C Joint gear (39/33T)
45	NGERH1169FCZZ запросить цену →	AF DS C Joint gear
46	CPLTM0114QS01 запросить цену →	AG DX B Joint gear fixing plate
47	XEBSE40P12000 запросить цену →	AA DD C Screw (4·12)
48	LPLTM0112QSZZ запросить цену →	AE DJ C Adjustment plate
49	XEBSE40P14000 запросить цену →	AA DD C Screw (4·14)
50	LPLTM0136QSZZ запросить цену →	AD DJ C 2ND joint R front
51	LX-BZ0018QSZZ запросить цену →	AB DD C Screw (3·6)
52	LPLTM0125QSZZ запросить цену →	AD DJ C Blind plate
53	DHAI-0125QSZZ запросить цену →	AE DS C DH I/F PWB harness (Japan only)
11		Base plate unit
49		50 11 22 FCP03630

3. 12 Base plate unit 2

Каталог очень большой — показана первая часть. Полная версия доступна в интерактивном каталоге.

Источник: Инк.Маркет

← Все статьи

Чтобы наш сайт работал лучше мы используем cookie и рекомендательные технологии. Продолжая работу с сайтом, Вы разрешаете использование cookie. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.

№	Артикул	Описание
12		Base plate unit
1	GCOVH0014QSZZ запросить цену →	AR EQ C Delivery left cover
2	GCOVH0012QSZZ запросить цену →	AS EQ C Delivery rear cover
3	LSOU-0013QSZZ запросить цену →	BB FX D Delivery tray
4	XEBSE30P08000 запросить цену →	AA DD C Screw (3·8)
5	XHBSE30P08000 запросить цену →	AA DD C Screw (3·8)
6	NFANP0003QSZZ запросить цену →	AY FQ C PS fan
7	XBPSD30P30KS0 запросить цену →	AA DD C Screw (3·30KS)
9	DUNTK0049QSZZ запросить цену →	AU EZ E AC switch unit (Japan only)
10	XBPSD30P08KS0 запросить цену →	AA DD C Screw (3·8KS)
12	LPLTM0082QSZ3 запросить цену →	AR EQ C PS PWB fixing plate
13	XHBSD30P06000 запросить цену →	AA DD C Screw (3·6)
14	LFRM-0022QSZZ запросить цену →	AP EQ C Corner frame FL
15	XEBSD40P12000 запросить цену →	AA DD C Screw (4·12)
16	LFRM-0023QSZZ запросить цену →	AQ EQ C Corner frame RL
17	XBPSN40P06K00 запросить цену →	AA DD C Screw (4·6K)
19	DHAI-0139QSZZ запросить цену →	AG DX C Earth wire (Japan only)
20	LBNDJ2004SCZZ запросить цену →	AA DD C Wire band (120V)(USA)
21	LFRM-0032QSZZ запросить цену →	AN EG C Corner frame CR
22	GDAI-0002QSZZ запросить цену →	BH GX C Base plate
23	LFRM-0025QSZ1 запросить цену →	AL EB C Corner flame FR
24	LPLTM0099QSZZ запросить цену →	AK DX C Corner frame R reinforce plate
25	LFRM-0026QSZZ запросить цену →	AS EZ C Corner frame RR
26	XHBSD30P14000 запросить цену →	AA DD C Screw (3·14)
27	XEBSD30P10000 запросить цену →	AA DD C Screw (3·10)
29	XHBSD30P08000 запросить цену →	AA DD C Screw (3·8)
37	CPWBX0055QS52 запросить цену →	CE UF N E MCU PWB (AR-N205)
38	LPLTM0063QSZ1 запросить цену →	AS EZ C MCU fixing plate
39	XBBSE30P06000 запросить цену →	AA DD C Screw (3·6)
40	LPLTM0064QSZZ запросить цену →	AR EQ C MCU shield plate
41	PSHEP0090QSZZ запросить цену →	AD DJ C Optical edge protect sheet A
42	LBNDJ0043FCZ1 запросить цену →	AA DJ C Band (SG-130)(Japan only)
43	CPWBF0033QS51 запросить цену →	AP EQ E RCU PWB
44	DHAI-0101QSZ1 запросить цену →	AL EB C PS high voltage harness
45	DHAI-0105QSZ1 запросить цену →	AW FG C PSLOVO harness
46	XEBSD30P18000 запросить цену →	AA DD C Screw (3·18)(Europe)
47	XWSSD30-07000 запросить цену →	AA DD C Washer (200V series)(Europe)
48	XWHSD30-05080 запросить цену →	AA DD C Washer (200V series)(Europe)
49	QTANN0015FCZZ запросить цену →	AG DS C 3P terminal base (200V series)(Europe)
50	DHAI-0140QSZZ запросить цену →	AP EQ C AC harness (200V series)(Europe)
51	DUNTK0088QSZZ запросить цену →	AU EZ E Dry AC switch unit (Japan only)
53	LFIX-0016FCZZ запросить цену →	AD DJ C AC cord holder
54	XEPSD40P30000 запросить цену →	AA DD C Screw (4·30)
55	XEBSD40P12000 запросить цену →	AA DD C Screw (4·12)
56	XWSSD40-10000 запросить цену →	AA DD C Screw
57	XWHSD40-08100 запросить цену →	AA DD C Washer
58	LX-WZ0144FCZZ запросить цену →	AA DD C Fusing washer
61	PSHEZ0136QSZZ запросить цену →	AC DJ C Motor plate sheet
62	LPLTM0134QSZZ запросить цену →	AD DJ C Corner frame earth plate (Except AR-N205)
63	XHBSE30P08000 запросить цену →	AA DD C Screw (3·8)(Except AR-N205)
64	PSHEZ0135QSZZ запросить цену →	AC DJ C Driving plate sheet
65	XWHSD40-08100 запросить цену →	AA DD C Washer
66	PSHEP0085QSZZ запросить цену →	AC DJ C Edge protector sheet D
67	PSHEZ0109QSZZ запросить цену →	AC DJ C Optical base plate bottom myler B
70	LPLTM0078QSZ1 запросить цену →	AU EZ C OP PWB fixing plate (AR-N205)
71	LPLTM0079QSZ1 запросить цену →	AN EG C OP PWB shield (AR-N205)
72	LPLTM0124QSZZ запросить цену →	AE DJ C NIC dammy cover (AR-N205)
73	XBBSE30P06000 запросить цену →	AA DD C Screw (3·6)(AR-N205)
74	CPWBX0031QS51 запросить цену →	BA FX E Mother PWB (AR-N205)
75	DUNTK0085QS11 запросить цену →	BR LX E J-Font PWB (AR-N205)
76	CPWBN0035QS51 запросить цену →	AY FQ E NW I/F PWB (AR-N205)
