Sharp AR-M351n/451n — каталог запчастей со схемами

Содержание

1. PARTS GUIDE
2. 1 Exteriors
3. 2 Left door unit
4. 3 PS roller unit
5. 7 Fusing unit
6. 8 Delivery turn over unit
7. G DV unit
8. I Power supply unit
9. J Rear frame section 1
10. K Rear frame section 2
11. L Cassette unit
12. U Exteriors[AR-EF3]
13. X Optical unit 1[AR-EF3]
14. Y Optical unit 2[AR-EF3]
15. \ DSPF,SPF Paper feed unit[AR-EF3]
16. ] DSPF,SPF Upper transfer unit[AR-EF3]

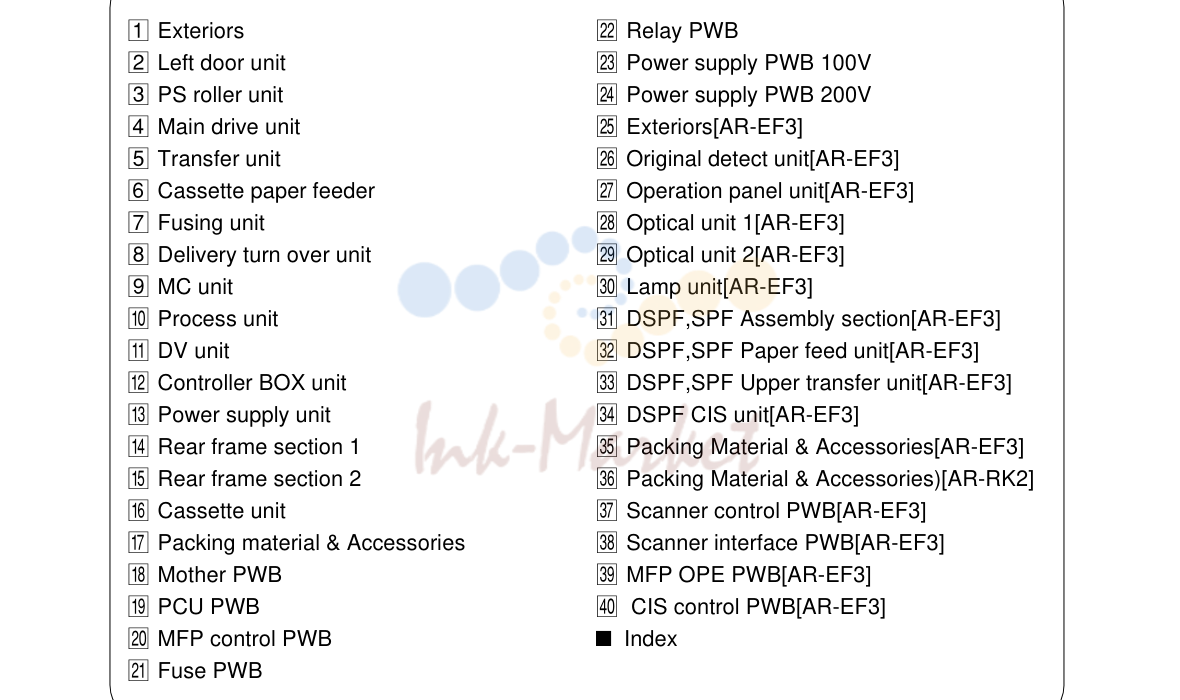

1. PARTS GUIDE

№	Артикул	Описание
1		Exteriors R Relay PWB
2		Left door unit S Power supply PWB 100V
3		PS roller unit T Power supply PWB 200V
4		Main drive unit U Exteriors[AR-EF3]
5		Transfer unit V Original detect unit[AR-EF3]
6		Cassette paper feeder W Operation panel unit[AR-EF3]
7		Fusing unit X Optical unit 1[AR-EF3]
8		Delivery turn over unit Y Optical unit 2[AR-EF3]
9		MC unit Z Lamp unit[AR-EF3]

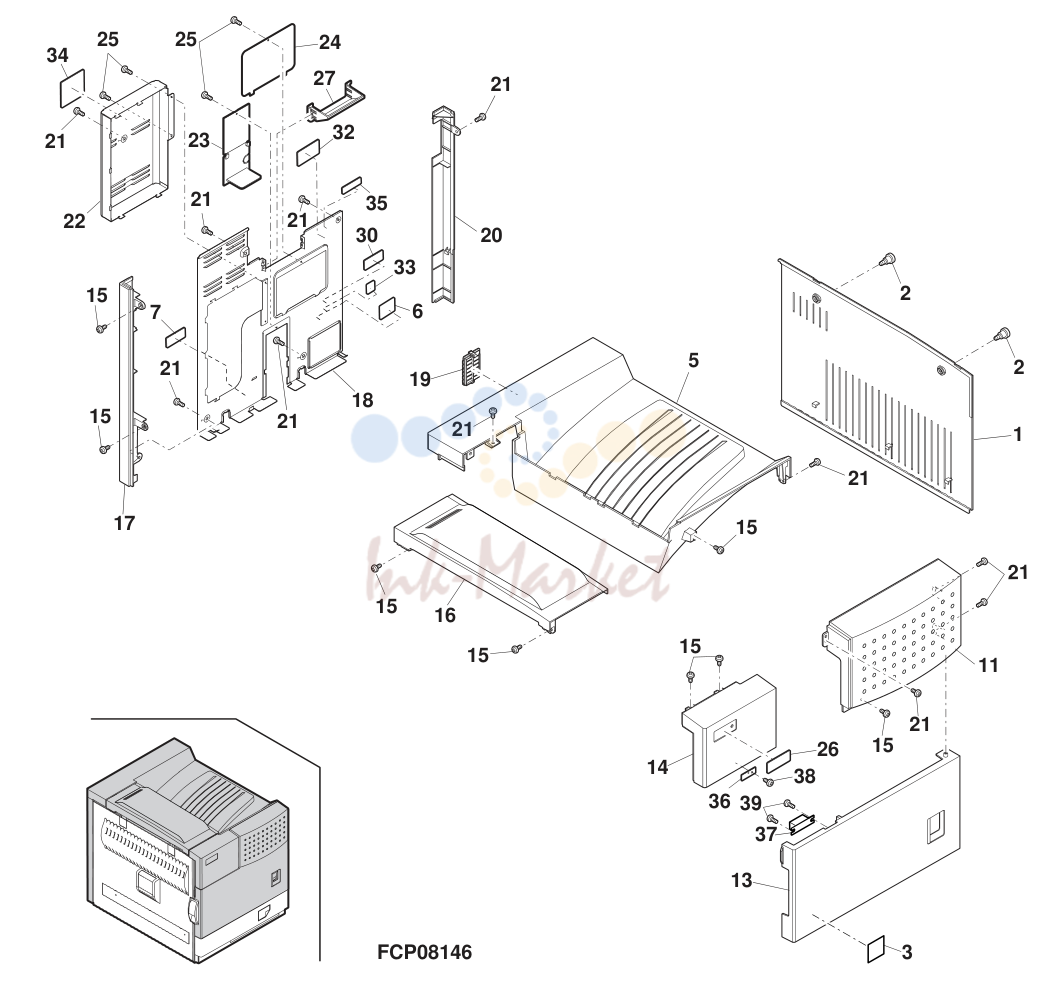

1		Exteriors
1	GCAB-0938FCNZ запросить цену →	AY D Right cabinet
2	LX-BZ0909FCZZ запросить цену →	AC C Screw
3	TLABZ4693FCZZ запросить цену →	AF D D mark label
5	GCAB-0940FCN3 запросить цену →	BA N D Paper exit tray cabinet
6	TLABZ0105RSZZ запросить цену →	AD D LAG label [Argentina]
7	TLABH4438FCZZ запросить цену →	AD D Label spain [U.kingdom,Europe,Argentina]
11	GCAB-1079FCZZ запросить цену →	AQ N D Front cabinet upper right
13	GCAB-0934FCN2 запросить цену →	AW D Front cabinet
14	GCAB-0935FCNZ запросить цену →	AN D Front cabinet upper
15	XEBSD40P10000 запросить цену →	AA C Screw(4×10)
16	GCAB-1080FCZZ запросить цену →	AR N D Upper cabinet left
17	GCAB-0937FCNZ запросить цену →	AL D Left cabinet rear
18	GCAB-0941FCZ3 запросить цену →	AX N D Rear cabinet
19	PFTA-0139FCZZ запросить цену →	AD C Delivery tray cabinet cover
20	GCAB-0939FCN2 запросить цену →	AL N D Right cabinet rear
21	XHBSE40P08000 запросить цену →	AA C Screw(4×8)
22	LPLTM5937FCZZ запросить цену →	AS C Rear cabinet support plate
23	PCOVP1554FCNZ запросить цену →	AF C Harness cover
24	PCOVP1618FCZZ запросить цену →	AG C ROM cover
25	XHBSE30P06000 запросить цену →	AA C Screw(3×6)
26	CBDGD0047FC16 ✓ в наличии	AN N C Badge (AR-M451N)
27	JHNDP0158FCZZ запросить цену →	AE C Handle R lower
30	TLABZ4818FCZZ запросить цену →	AD N D Argentina standard label [Argentina]
32	TCAUA0770FCZZ запросить цену →	AB D Service cautions label
33	TLABS3760FCZZ запросить цену →	AC D CE mark label [U.Kingdom,Europe,Lebanon,Iran,West Africa,Pakistan,Algeria]
34	TLABH0108GCZZ запросить цену →	AC D Class 1 label EGI [U.kingdom,Europe]
35	TLABZ4173FCZZ запросить цену →	AG D Connection apparatus caution label [U.kingdom,Europe]
36	LPLTM6372FCZZ запросить цену →	AC C Front cabinet catch plate
37	PMAGT0144FCZZ запросить цену →	AH C Front cabinet magnet
38	XEBSD40P14000 запросить цену →	AA C Screw(4×14)
39	XEBSD30P06000 запросить цену →	AA C Screw(3×6)

2. 1 Exteriors

№	Артикул	Описание

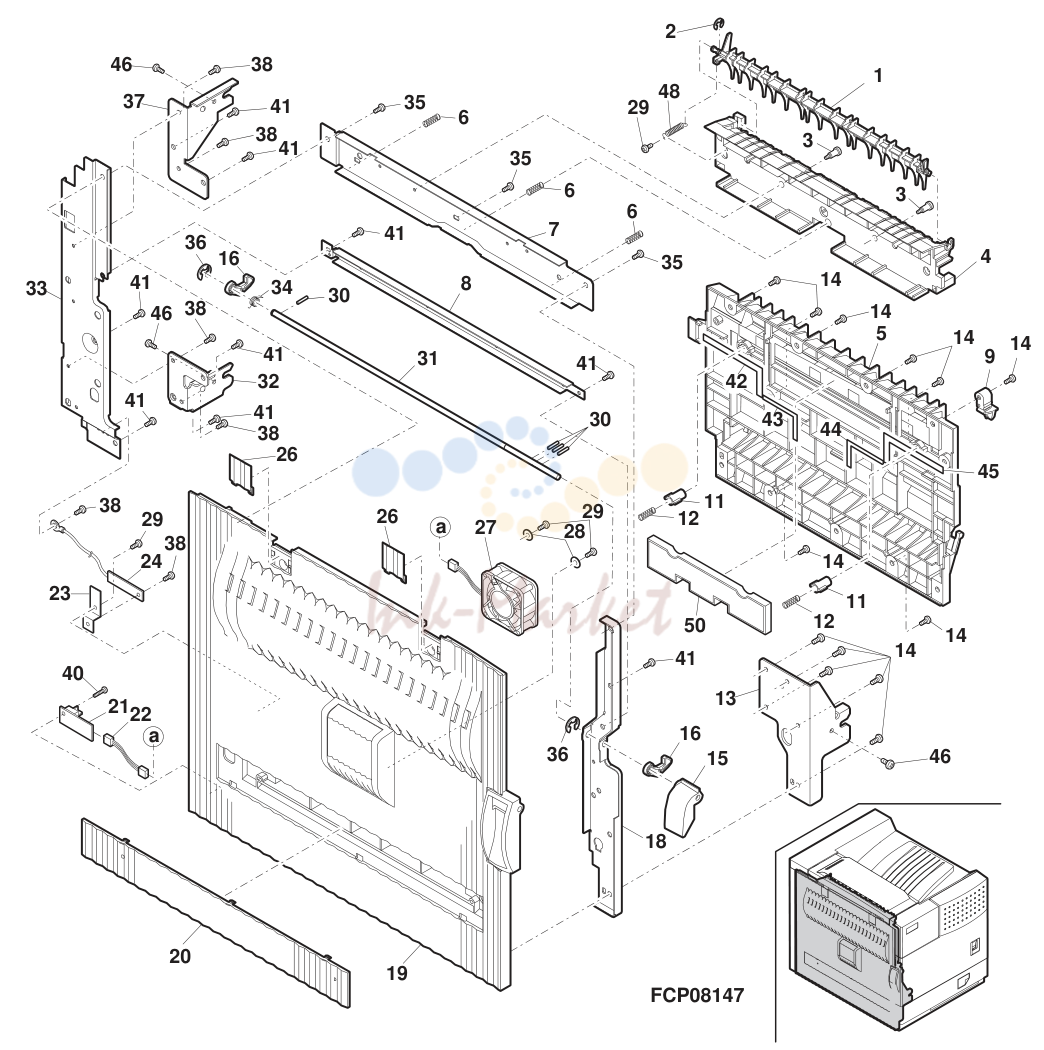

2		Left door unit
1	PGIDM2077FCZZ запросить цену →	AL D Reverse gate
2	XRESP40-06000 ✓ в наличии	AA C E type ring(E4)
3	LX-BZ0147FCZ1 запросить цену →	AC C Screw
4	PGIDM1885FCZZ запросить цену →	AR D Left door exit paper reverse guide
5	PGIDM1884FCZZ запросить цену →	AU D Left door transfer PG
6	MSPRC2953FCZZ запросить цену →	AB C Reverse PG support spring
7	LSTYM0258FCZZ запросить цену →	AG C Left door support plate upper
8	LSTYM0259FCZZ запросить цену →	AD C Left door support plate lower
9	PTME-0287FCZ1 запросить цену →	AD C Transfer lock pawl
11	LHLDZ1439FCZZ запросить цену →	AC C Transfer unit pressure holder
12	MSPRC2835FCZZ запросить цену →	AC C TR pressure spring
13	LANGT1407FCZ2 запросить цену →	AR C ACC fixing angle F
14	XEBSE40P12000 запросить цену →	AA C Screw(4×12)
15	MLEVP0781FCNZ запросить цену →	AD C Left door release lever
16	PTME-0279FCZ1 запросить цену →	AB C Left door lock pawl
18	LSTYM0256FCZZ запросить цену →	AN C Rail support plate F
19	GDOR-0030FCN1 запросить цену →	BC D Left door
20	PCOVP1531FCNZ запросить цену →	AK C Left door cover lower
21	CPWBF1599FCE1 запросить цену →	AF N E Drawer PWB
22	DHAI-3235FCZZ запросить цену →	AE C Left door interface harness
23	QEARP0136FCZZ запросить цену →	AD C Left door transfer earth plate
24	CPWBF1593FCE2 запросить цену →	AK E High voltage resister PWB
26	PCOVP1567FCNZ запросить цену →	AC C Left door upper cover
27	NFANP0069FCZZ запросить цену →	AV B Fan
28	LX-WZ0028FCZZ запросить цену →	AA C Washer
29	XEBSD30P10000 запросить цену →	AA C Screw(3×10)
30	LPINS0320FCZZ запросить цену →	AB C Spring pin(φ2-8)
31	NSFTZ2572FCZZ запросить цену →	AH C Lock lever joint shaft
32	LANGT1409FCZ1 запросить цену →	AH C ACC fixing angle R lower
33	LSTYM0257FCZ1 запросить цену →	AL C Rail support plate R
34	MSPRD2838FCZZ запросить цену →	AC C Left door lock spring
35	XEBSE40P10000 запросить цену →	AA C Screw(4×10)
36	XRESP50-06000 запросить цену →	AA C E type ring(E5)
37	LANGT1408FCZ1 запросить цену →	AG C ACC fixing angle R upper
38	XHBSE40P06000 запросить цену →	AA C Screw(4×6)
40	XEBSD30P14000 запросить цену →	AA C Screw(3×14)
41	XEBSE40P08000 запросить цену →	AA C Screw(4×8)
42	PMLT-1263FCZZ запросить цену →	AD C Suction cushion A
43	PMLT-1266FCZZ запросить цену →	AD C Suction cushion D
44	PMLT-1265FCZZ запросить цену →	AD C Suction cushion C
45	PMLT-1264FCZZ запросить цену →	AD C Suction cushion B
46	LX-BZ0465FCWZ запросить цену →	AA C Screw(4×6)
48	MSPRT2836FCZZ запросить цену →	AC C Reverse gate spring
50	PFILZ0287FCZZ запросить цену →	AU A Ozone filter
901	CDOR-0030DS52 запросить цену →	BP E Left door unit

3. 2 Left door unit

№	Артикул	Описание

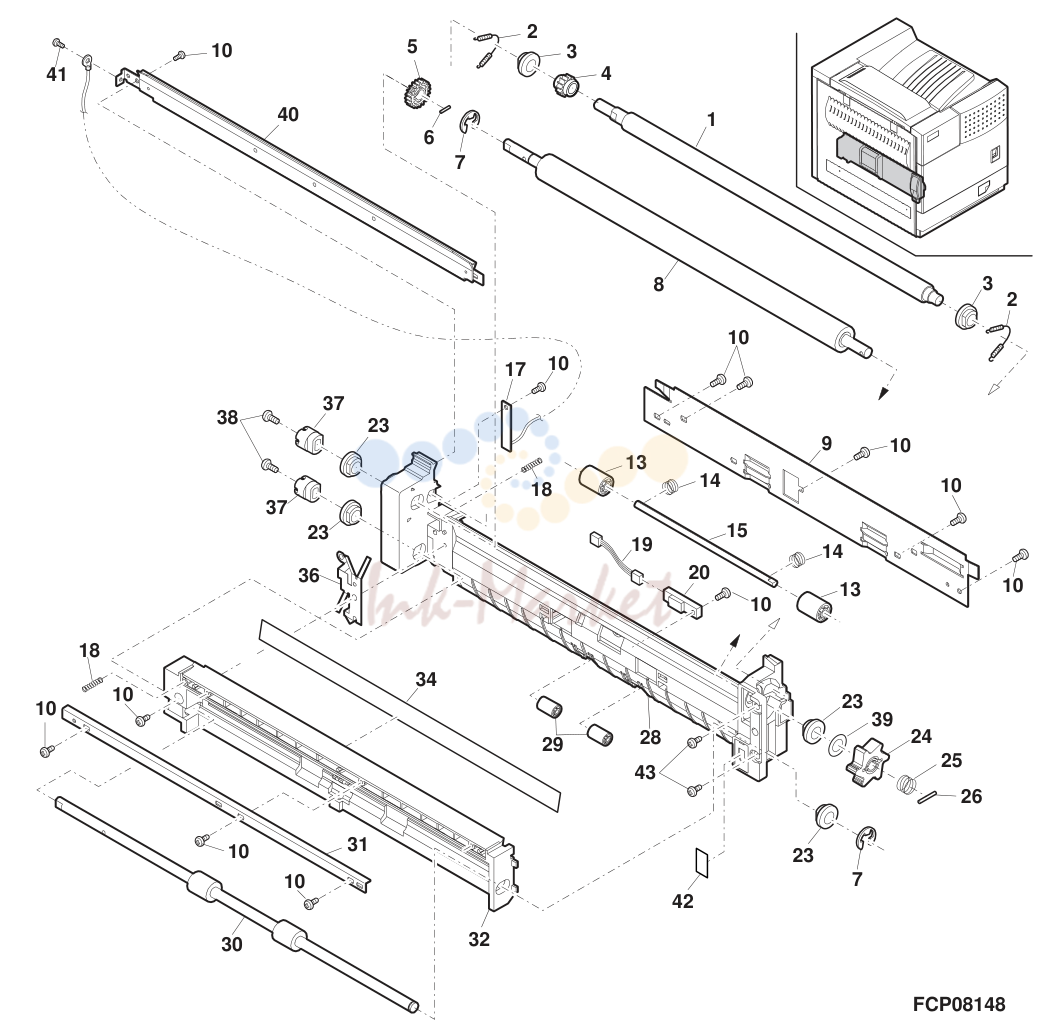

3		PS roller unit
1	NROLP1512FCZZ запросить цену →	AX N C PS follower roller
2	MSPRT2839FCZZ запросить цену →	AF C PS pressure spring
3	NBRGC0286FCZZ запросить цену →	AC C PS follower roller bearing
4	NGERH1611FCZZ ✓ в наличии	AC N C PS follower gear
5	NGERH1474FCZZ запросить цену →	AC C PS gear
6	LPINS0155FCZZ запросить цену →	AA C Pin(φ3-10)
7	XRESP70-08000 запросить цену →	AA C E type ring(E7)
8	NROLR1303FCZ1 запросить цену →	AY B PS roller
9	PGIDH1960FCZZ запросить цену →	AK C Paper powder remove guide
10	XEBSD30P08000 запросить цену →	AA C Screw(3×8)
13	PCLR-0460FCZZ запросить цену →	AC C Transfer follwer collar
14	MSPRC3343FCZZ запросить цену →	AC N C PS front pressure spring
15	NSFTZ2573FCZ1 запросить цену →	AG C PS follower roller shaft
17	CPWBF1593FCE1 запросить цену →	AK E High voltage resister PWB PS
18	MSPRP1550FCZZ запросить цену →	AA C TC spring
19	DHAI-3145FCZZ запросить цену →	AE C PPD harness
20	VHPGP2A200L-1 запросить цену →	AR B LED(GP2A200L)
23	NBRGP0666FCZZ запросить цену →	AC C Bearing
24	JKNBZ0139FCZ2 запросить цену →	AD C PS knob
25	MSPRC2841FCZ2 запросить цену →	AC C PS brake spring
26	LPINS0325FCZZ запросить цену →	AB C Spring pin
28	PGIDM1887FCZ1 запросить цену →	AQ N D PS paper guide A
29	PCLR-0461FCZZ запросить цену →	AC C U-turn collar
30	NROLR1507FCZZ запросить цену →	AZ N B PS front roller
31	LSTYM0260FCZZ запросить цену →	AK C Support stay
32	PGIDM1888FCZZ запросить цену →	AL D PS paper guide B
34	PSHEP4825FCZZ запросить цену →	AD C PS roller front sheet
36	QEARP0181FCZZ запросить цену →	AD N C PS earth plate
37	NCPL-0059FCZZ запросить цену →	AC C PS coupling
38	LX-BZ0589FCZ1 запросить цену →	AA C Screw
39	LX-WZ0070FCZZ запросить цену →	AA C Washer
40	CGIDH1961FC01 запросить цену →	AQ E Drum front PG
41	XHBSE30P06000 запросить цену →	AA C Screw(3×6)
42	TLABZ4731FCZZ запросить цену →	AF N D Arrow label A (U.Kingdom,Europe)
43	XEBSD40P12000 запросить цену →	AA C Screw(4×12)
901	CGIDM1887DS52 запросить цену →	BH N E PS roller guide unit(Without No.42,43)

4. 3 PS roller unit

№	Артикул	Описание
4		Main drive unit
2	NSFTZ2584FCZZ запросить цену →	AG C DV joint shaft
3	XRESP50-06000 запросить цену →	AA C E type ring(E5)
4	MSPRC2616FCZZ запросить цену →	AC C DV drive spring
5	NCPL-0046FCZZ ✓ в наличии	AC C DV coupling
6	LX-BZ0845FCZZ запросить цену →	AC C Screw
8	NBRGC0387FCZ1 запросить цену →	AC C Bearing
9	XHBSD30P06000 запросить цену →	AA C Screw(3×6)
10	LPLTM5712FCZZ запросить цену →	AE C DV drive plate
11	LPINS0337FCZZ запросить цену →	AB C Pin(φ3-12)
12	NGERH1240FCZZ запросить цену →	AD C DV drive gear(14T)
13	LPLTM5713FCZZ запросить цену →	AC C DV joint plate
14	XHBSD30P08000 запросить цену →	AA C Screw(3×8)
15	DHAI-3635FCZZ запросить цену →	AY N C DV interface harness
16	NGERH1363FCZZ запросить цену →	AC C Cleaner TB gear(19T)
17	NBRGC0190FCZ1 запросить цену →	AD C F6 bearing
19	NCPL-0054FCZZ запросить цену →	AE C Cleaner coupling
20	NCPL-0048FCZZ запросить цену →	AK C Drum coupling
22	NBRGY0627FCZZ запросить цену →	AK C Bearing
23	XBPSD30P08K00 запросить цену →	AA C Screw(3×8K)
24	MSPRP1293FCZZ запросить цену →	AB C Electrode spring
25	LX-BZ0670FCZ1 запросить цену →	AC C Drive joint stop screw
27	QCNCM0999FCZZ запросить цену →	AC C Connector(BU02P-TR-P-H)(2pin)
28	QCNCM1000FCZZ запросить цену →	AC C Connector(BU03P-TR-P-H)(3pin)
29	XEBSD40P10000 запросить цену →	AA C Screw(4×10)
30	LPLTM5714FCZZ запросить цену →	AB C M3 plate
31	LFRM-1016FCZZ запросить цену →	BA D Transfer drive frame lower
32	QEARP0116FCZZ запросить цену →	AC C Left cabinet earth spring
33	MSPRP2823FCZZ запросить цену →	AD C TB spring
34	DHAI-3427FCZZ запросить цену →	AN C HV harness
35	PCOVP1611FCZZ запросить цену →	AC C Transfer high voltage cover
36	CPLTM5711FC01 запросить цену →	AH C DV gear fixing plate
37	QEARP0117FCZZ запросить цену →	AC C Drum earth joint spring
38	NSFTZ2585FCZZ запросить цену →	AG C Cleaner TB shaft
39	NGERH1416FCZZ запросить цену →	AE C Cleaner gear
40	NSFTZ2580FCZZ запросить цену →	AK C Drum turn shaft
41	NGERH1413FCZZ запросить цену →	AM C Drum gear
42	NGERH1415FCZZ запросить цену →	AN C DR idle gear
43	NGERH1429FCZZ запросить цену →	AE C DV drive gear
44	NSFTZ2579FCZZ запросить цену →	AE C Drum motor shaft
46	PCOVP1534FCZZ запросить цену →	AX D Transfer drive cover
47	QEARP0118FCZZ запросить цену →	AC C Transfer earth joint spring
48	QEARP0115FCZZ запросить цену →	AF C Drum earth plate
49	LPLTM5762FCZZ запросить цену →	AC C Rear cabinet fixing plate B
50	PSHEP4826FCZZ запросить цену →	AC C Pulley sheet
51	NPLYZ0419FCZZ ✓ в наличии	AD C Elevator drive pulley(22PS3M)
52	NSFTZ2581FCZZ запросить цену →	AE C Fusing drive shaft
53	NGERH0349FCZZ запросить цену →	AC C Gear(CL28T)
54	NSFTZ2883FCZZ запросить цену →	AP N C Main drive joint shaft
55	NGERH0457FCZZ запросить цену →	AC C DV drive gear R
56	NSFTZ2577FCZZ запросить цену →	AL C Main motor shaft
57	NGERH1528FCZZ запросить цену →	AE C PS drive gear
58	NGERH1357FCZZ запросить цену →	AD C Gear(48/28T)
59	PCLC-0298FCZZ запросить цену →	AT B Paper feed clutch
60	PCLC-0297FCZZ запросить цену →	AU B PS front clutch
61	NGERH1414FCZZ запросить цену →	AC C Paper feed joint gear
62	NSFTZ2583FCZZ запросить цену →	AF C Paper feed shaft
63	NSFTZ2575FCZ1 запросить цену →	AF C PS front roller shaft
64	PCLC-0296FCZ1 запросить цену →	AX B PS clutch
66	NGERH1359FCZZ запросить цену →	AD C Gear(15/24T)
67	LX-BZ0788FCZ1 запросить цену →	AC C Screw
68	XRESP70-08000 запросить цену →	AA C E type ring(E7)
69	XRESP60-07000 запросить цену →	AA C E type ring(E6)
70	LX-BZ0576FCZZ запросить цену →	AC C Screw(4×6)
71	NSFTZ2576FCZ2 запросить цену →	AF C PS roller shaft
72	XRESP40-05000 запросить цену →	AA C E type ring(E4)
73	NBRGC0641FCZZ запросить цену →	AD C Bearing
74	LPINS0330FCZZ запросить цену →	AB C Spring pin(φ3-16)
75	LPINS0155FCZZ запросить цену →	AA C Pin(φ3-10)
76	XNESD30-18000 запросить цену →	AA C Nut
77	XBPSD30P06K00 запросить цену →	AA C Screw(3×6K)
78	XEBSD40P10000 запросить цену →	AA C Screw(4×10)
79	XRESP40-05000 запросить цену →	AA C E type ring(E4)
80	LPINS0133FCZZ запросить цену →	AA C Pin(2×10)
81	LHLDW1006FCZZ запросить цену →	AA C Mini clamp(UAMS-09-0)
82	NBRGY0724FCZZ ✓ в наличии	AH C Bearing
83	NSFTZ2578FCZZ запросить цену →	AN C DV joint shaft
84	LX-BZ0033GCZZ запросить цену →	AC C Screw
85	PSHEP4947FCZZ запросить цену →	AC C PS front clutch sheet
86	PSHEP4948FCZZ запросить цену →	AC C PF clutch sheet
87	PSPAZ1430FCZZ запросить цену →	AB C Spacer(φ8-8)
4		Main drive unit
88	LX-WZ0070FCZZ запросить цену →	AA C Washer
89	LX-WZ0017FCZZ запросить цену →	AA C Adjust Washer
90	MSPRC3027FCZ1 запросить цену →	AD C PS front spring
91	LX-WZ0421FCZZ запросить цену →	AA C Washer
92	LX-WZ0198FCZZ запросить цену →	AA C Washer
901	CFRM-1016DS53 запросить цену →	BR N E Main drive unit(With out No.29,49)
4		Main drive unit
5		Transfer unit
1	LHLDZ1482FCZ3 запросить цену →	AF C Discharge plate holder
2	LPLTM5875FCZ1 запросить цену →	AK B Discharge plate
3	PGIDM1950FCZ2 запросить цену →	AE D Transfer front PG
5	LPLTM5925FCZZ запросить цену →	AQ C Transfer front PG plate
6	XEBSD40P08000 запросить цену →	AA C Screw(4×8)
7	MSPRC3000FCZZ запросить цену →	AC C Transfer front PG spring
8	NROLR1355FCZ1 запросить цену →	AZ B Transfer roller
9	NBRGP0655FCZZ запросить цену →	AD C TR bearing F
10	PCLR-0468FCZ1 запросить цену →	AC C Transfer roller collar
11	MSPRC2955FCZZ запросить цену →	AB C Reverse pressure spring
12	LHLDZ1474FCZ2 запросить цену →	AL D TR holder
13	LPLTM5926FCZ1 запросить цену →	AS C Holder support plate
14	PTME-0288FCZZ запросить цену →	AC C Transfer lock pawl
15	NGERH1419FCZZ ✓ в наличии	AK C TR gear
16	QEARP0132FCZZ запросить цену →	AE C TR earth plate
17	XBPSD30P06KS0 запросить цену →	AA C Screw(3×6KS)
18	NBRGP0656FCZZ запросить цену →	AD C TR bearing R
19	PRNGF0107FCZZ запросить цену →	AC C Starling
20	MSPRC3342FCZZ запросить цену →	AC N C Transfer R pressure spring
901	CHLDZ1474DS52 запросить цену →	BF N E Transfer unit
5		Transfer unit
6		Cassette paper feeder
1	LDAIU0622FCZZ запросить цену →	AY C Paper feed base plate
2	XEBSD40P10000 запросить цену →	AA C Screw(4×10)
3	PCOVP1543FCZ1 запросить цену →	AF C Paper feed upper cover
4	DHAI-3155FCZZ запросить цену →	AK C Cassette detect interface harness
5	MLEVP0785FCZZ запросить цену →	AE C PE actuator
6		VHPGP1A73A+-1 AG B LED(GP1A73A)
7	PGIDM1891FCZZ запросить цену →	AG C Pick-up roller guide
8	NSFTZ2591FCZZ запросить цену →	AF C Pick-up roller shaft
9	NPLYZ0365FCZZ запросить цену →	AC C Pick-up roller pulley
10	NROLR1509FCZZ запросить цену →	AX N B Pick-up roller
11	NBLTH0432FCZZ запросить цену →	AF B Belt(55MXL3.2)
12	NROLR1508FCZZ ✓ в наличии	AX N B Paper feed separation roller
13	PCLC-0348FCZZ запросить цену →	AP N C Separete torque limiter
14	NCPL-0049FCZZ запросить цену →	AH C Oneway coupling
15	NSFTZ2590FCZ1 запросить цену →	AH N C Separation roller shaft
16	NPLYZ0373FCZZ запросить цену →	AH C Paper feed roller pulley
17	XRESP50-06000 запросить цену →	AA C E type ring(E5)
19	LX-BZ0960FCZZ запросить цену →	AC C Screw(φ16)
20	PCLR-0441FCZZ запросить цену →	AK C Collar(φ16)
21	LRALP0185FCZZ запросить цену →	AQ D Left rail
22	PGIDM1893FCZZ запросить цену →	AH C Paper feed PG
23	PGIDM1892FCZZ запросить цену →	AE C Separation roller guide
24	PRNGP0090FCZZ запросить цену →	AA C Ring(E5)
26	XPSSJ20-08000 запросить цену →	AA C Spring pin(φ2-8)
27	LPINS0329FCZZ запросить цену →	AB C Spring pin(φ2-16)
28	NSFTZ2589FCZZ запросить цену →	AL C Paper feed roller shaft
29	NBRGC0387FCZ1 запросить цену →	AC C Bearing
30	MSPRC3012FCZZ запросить цену →	AC C Paper feed brake spring
31	NCPL-0047FCZZ запросить цену →	AC C Paper feed coupling
32	LX-BZ0916FCZZ запросить цену →	AA C Screw
34	MARMP0259FCZZ запросить цену →	AC C Pick-up roller arm
35	MSPRD2850FCZZ запросить цену →	AE C Pick-up roller arm spring
36	CPLTM5732FC01 запросить цену →	AF C Pick-up roller arm fixing plate
37	XHBSE40P08000 запросить цену →	AA C Screw(4×8)
38	MSPRT3341FCZZ запросить цену →	AC N C Separete pressure spring
39	PSPAZ1429FCZZ запросить цену →	AB C Spacer
6		Cassette paper feeder
7		Fusing unit
1	PGIDM1895FCZZ запросить цену →	AN D Fusing rear upper PG
2	LX-BZ3008SC0S запросить цену →	AA C Screw(3×8)
3	PTME-0300FCZZ запросить цену →	AK N C Upper separator pawl
4	MSPRT2852FCZZ запросить цену →	AB C Top pawl spring
5	XHBS740P08000 запросить цену →	AA C Screw(4×8)
6	RDTCT0164FCZZ запросить цену →	AR N B Themistor
7	LX-BZ0905FCZZ запросить цену →	AB C Screw(3×12KS)
8	DHAI-3156FCZZ запросить цену →	AT C Fusing harness
11	PCOVP1546FCZ1 запросить цену →	AY D Fusing upper cover
12	LPLTM5737FCZZ запросить цену →	AD C Lamp fixing plate F
13	LX-NZ0094FCZZ запросить цену →	AC C Nut(M3)
14	LPLTM5739FCZZ запросить цену →	AD C Thermostat fixing plate
15	RTHM-0024FCZZ запросить цену →	AM B Thermostat
16	QEARP0123FCZZ запросить цену →	AE C Electrode plate
17	LPLTM5738FCZZ запросить цену →	AD C Lamp fixing plate R
18	LSTYM0268FCZZ запросить цену →	AE C HR support plate R
19	LFIX-0442FCZZ запросить цену →	AB C Fusing shaft fixing plate R
20	LSTYM0267FCZZ запросить цену →	AE C HR support plate F
22	NROLI1314FCZ1 запросить цену →	BH N B Pressure welding roller
24	NBRGY0724FCZZ ✓ в наличии	AH C Bearing
25	PGIDM1894FCZZ ✓ в наличии	AP C Fusing front lower PG
27	CSTYM0265FC02 запросить цену →	AF N C Pressure support plate F
28	MLEVP0790FCZ2 запросить цену →	AE C Fusing lever F
30	MLEVP0786FCZZ запросить цену →	AC C Pressure adjust lever F
31	LX-BZ0906FCZZ запросить цену →	AC C Screw(M4)
32	CFLT-0064FC03 запросить цену →	AN C Fusing cushion
33	PCOVP1547FCZZ запросить цену →	AY D Fusing lower cover
34	MLEVF0788FCZ3 запросить цену →	AF N C Pressure lever F
35	XRESP50-06000 запросить цену →	AA C E type ring(E5)
36	MSPRC3327FCZZ запросить цену →	AC N C Fusing pressure spring
37	CSTYM0266FC02 запросить цену →	AF N C Pressure support plate R
38	MLEVF0789FCZ3 запросить цену →	AF N C Pressure lever R
39	MLEVP0791FCZ2 запросить цену →	AE C Fusing lever R
40	MLEVP0787FCZZ запросить цену →	AC C Pressure adjust lever R
41	PTME-0283FCZZ запросить цену →	AL C Lower separator pawl
42	MSPRD2853FCZZ запросить цену →	AB C Lower pawl spring
43	PGIDM1951FCZZ запросить цену →	AQ D Fusing rear lower PG
44	LSTPF0172FCZZ запросить цену →	AA C Roller stopper
45	NBRGY0646FCZZ запросить цену →	AS C Bearing
46	NROLT1549FCZZ запросить цену →	BE N A Heat roller upper
47	NGERH1380FCZZ запросить цену →	AQ B Fusing gear(48T)
48	TLABZ4205FCZZ запросить цену →	AC D Green label
49	XHPS730P06000 запросить цену →	AA N C Screw(3×6)
50	LFIX-0441FCZZ запросить цену →	AB C Fusing shaft fixing plate F
51	MSPRT2957FCZZ запросить цену →	AC C PG open close spring
52	NROLM1560FCZZ запросить цену →	BA N B CL roller
53	NBRGP0670FCZZ ✓ в наличии	AD C CL roller bearing
54	MSPRT3028FCZZ запросить цену →	AD C CL roller spring
55	LX-BZ0997FCZZ запросить цену →	AB C Screw
56	LSTPP0381FCZZ запросить цену →	AE C Stopper R
901	DUNTW7095DS16 запросить цену →	BZ N E Fusing unit(With out No.56) [200V series]

5. 7 Fusing unit

№	Артикул	Описание
8		Delivery turn over unit
1	PMLT-1408FCZZ запросить цену →	AC N C Exhaust cushion
2	LPLTM5921FCZ1 запросить цену →	AQ C Paper exit upper PG support plate
3	XEBSD40P10000 запросить цену →	AA C Screw(4×10)
4	XHBSE40P08000 запросить цену →	AA C Screw(4×8)
5	NFANP0075FCZZ запросить цену →	BA N B Fan
6	MLEVP0828FCZZ запросить цену →	AD C Paper exit actuator
7	MLEVP0838FCZZ запросить цену →	AC C Detect lever
8	MLEVP0792FCZ1 запросить цену →	AD C Paper exit actuator
9	VHPGP1SQ73P-1 запросить цену →	AF B Photo sensor(GP1SQ73P)
10	PGIDM1896FCZ1 запросить цену →	AV D Paper exit upper PG
11	NROLP1296FCZZ запросить цену →	AC C Paper exit follower roller
12	NSFTZ2593FCZZ запросить цену →	AF C Paper exit follower roller shaft
14	LDAIU0626FCZ2 запросить цену →	AK C Paper exit follower roller fixing plate
15	NROLR1315FCZ2 запросить цену →	AM B Exit paper roller
16	NGERH1384FCZZ запросить цену →	AC C Paper exit gear(30T)
17	NBRGC0387FCZ1 запросить цену →	AC C Bearing
18	NBRGC0504FCZZ запросить цену →	AC C PF bearing(F8×12×5 16X)
19	XRESP70-08000 запросить цену →	AA C E type ring(E7)
20	NROLR1316FCZ2 запросить цену →	AT B Fusing roller rear
21	LFRM-1020FCZ1 ✓ в наличии	AZ D Paper exit frame
22	MLEVP0793FCZZ запросить цену →	AE C Fusing rear actuator
24	PCLR-0462FCZZ запросить цену →	AE C Collar
25	NGERH1398FCZZ запросить цену →	AL C Gear(24T)
26	NGERH1383FCZZ ✓ в наличии	AD C Fusing drive gear(30T)
27	LPINS0265FCZZ запросить цену →	AB C Spring pin(M3x12)
28	CPLTM5740FC01 запросить цену →	AE C Fusing joint plate
29	MSPRT2858FCZZ запросить цену →	AC C Fusing joint spring
30	MSPRC2857FCZZ запросить цену →	AA C Paper exit follower roller spring
31	NSFTZ2594FCZZ запросить цену →	AP C Fusing rear follower shaft
32	NROLP1473FCZZ ✓ в наличии	AF C Fusing rear follower roller
33	NSFTZ2595FCZZ запросить цену →	AN C Fusing knob shaft
34	JKNBZ0140FCZZ запросить цену →	AF C Fusing knob
35	NGERH1593FCZZ запросить цену →	AQ C Fusing drive gear(30T)
36	NSFTZ2598FCZZ запросить цену →	AG C Fusing drive joint shaft
37	NGERH1421FCZ1 запросить цену →	AH C Oneway gear(30T)
38	NBLTH0327FCZ1 запросить цену →	AL B Belt
40	NPLYZ0385FCZZ запросить цену →	AD C Pulley(S3M-35T)
41	NBRGY0131FCZZ запросить цену →	AM C Bearing
42	NSFTZ2597FCZZ запросить цену →	AE C Fuing drive idle shaft
43	NGERH0111FCWZ ✓ в наличии	AD C Idle gear(24T)
44	NGERH1447FCZ1 ✓ в наличии	AH C Oneway gear(24T)
45	NSFTZ2596FCZZ запросить цену →	AG C Ratchet shaft
47	NBLTH0350FCZ1 запросить цену →	AH B Belt
49	DHAI-3640FCZZ запросить цену →	AX N C Paper exit unit harness
50	MSPRD2859FCZ1 запросить цену →	AE C Door switch spring
51	LX-BZ0937FCZZ запросить цену →	AB C Screw(3×12)
52	QSW-M0502FCZZ запросить цену →	AH B Door switch(AM51632C531)
53	XEBSD30P16000 запросить цену →	AA C Screw(3×16)
54	LFRM-1021FCZ1 запросить цену →	AL C Paper exit drive frame
55	QEARP0124FCZZ запросить цену →	AK C Paper exit earth plate
56	DHAI-3157FCZZ запросить цену →	AE C Sensor harness
57	RMOTS0859FCZZ запросить цену →	BC B Paper exit motor
58	PSHEZ4914FCZZ запросить цену →	AB C Paper exit soundproof sheet
59	PMLT-1276FCZZ запросить цену →	AA C Paper exit cushion
60	PSHEP4943FCZZ запросить цену →	AB C Reverse gate sheet
61	MSPRD2855FCZZ запросить цену →	AB C Paper exit actuator spring
62	PBRSS0208FCZ1 запросить цену →	AH B Discharge brush
63	MSPRD2856FCZZ запросить цену →	AB C Fusing actuator spring
64	XHBSD30P06000 запросить цену →	AA C Screw(3×6)
65	DHAI-3673FCZZ запросить цену →	AE C Paper exit earth harness
66	PSHEP4962FCZ1 запросить цену →	AC C Belt retaining sheet
67	PDUC-0181FCZZ запросить цену →	AL N D Exhaust duct
68	TLABZ4732FCZZ запросить цену →	AF N D Arrow label B (U.Kingdom,Europe)
901	CFRM-1020DS52 запросить цену →	BU N E Delivery turn over unit(Without No.38,65,68)

6. 8 Delivery turn over unit

№	Артикул	Описание
9		MC unit
1	XEBSD30P08000 запросить цену →	AA C Screw(3×8)
2	PCASZ0295FCZZ запросить цену →	AP D MC case
3	CPLTM6048DS53 запросить цену →	AM N E Plate
5	LHLDZ1621FCZZ запросить цену →	AD N C MC holder A
6	LX-BZ0859FCZZ запросить цену →	AC C Screw
7	QSLP-0194FCZZ запросить цену →	AC C Terminal
8	QSLP-0195FCZZ запросить цену →	AD C Grid terminal
9	LPLTM5873FCZZ запросить цену →	AG B Grid
10	LHLDZ1471FCZZ запросить цену →	AC C MC holder B
11	CHLDZ1623DS51 запросить цену →	AZ N E Cleaner holder unit
901	CCASZ0295DS52 запросить цену →	BC N E MC unit
9		MC unit
1	MLEVP0832FCZZ запросить цену →	AF C Lever
2	XRESP30-06000 запросить цену →	AA C E type ring(E2)
3	NGERH1417FCZZ ✓ в наличии	AC C Paddle gear(14T)
4	LRALM0180FCZ4 запросить цену →	AM N C TH rail A [Other Countries]
5	NGERH1612FCZZ ✓ в наличии	AD N C Paddle idle gear(14T)
6	XHBSE30P08000 запросить цену →	AA C Screw(3×8)
7	LPLTM5714FCZZ запросить цену →	AB C M3 plate
8	PMLT-1245FCZ2 запросить цену →	AE C Process U cushion
9	PCOVP1804FCZZ запросить цену →	AG N D Process cover U
10	XEBSD30P08000 запросить цену →	AA C Screw(3×8)
11	XRESP40-06000 ✓ в наличии	AA C E type ring(E4)
12	NBRGP0642FCZZ запросить цену →	AE C Waste toner bearing
13	NSRW-0033FCZ1 запросить цену →	AC N C 2nd Transfer screw
14	PPIPP0206FCZZ запросить цену →	AD C Waste toner transefer pipe
16	MSPRC3010FCZ1 запросить цену →	AB C Shutter open close spring
17	PSHT-0088FCZZ запросить цену →	AC C Pipe shutter
18	NGERH1369FCZZ запросить цену →	AC C Toner transfer gear(30T)
20	NBRGP0322FCZZ запросить цену →	AC C Bearing MX
21	NGERH0039QSZZ ✓ в наличии	AE C Transport pipe gear(14T)
24	XBBSD30P08000 запросить цену →	AA C Screw(3×8)
26	LX-BZ0656FCZ1 запросить цену →	AE C Screw
27	PCOVP1803FCZ1 запросить цену →	AG N C Process cover
28	XRESP50-06000 запросить цену →	AA C E type ring(E5)
29	NGERH0038QSZZ ✓ в наличии	AC C Transport pipe gear(15T)
30	NGERH0037QSZZ ✓ в наличии	AC C Idle gear(26T)
32	QEARP0182FCZ1 запросить цену →	AD N C Process earth plate
33	PSHEZ4827FCZZ запросить цену →	AD C Sheet F
34	NSRW-0032FCZZ запросить цену →	AG C Transfer screw
35	LPFTF0121FCZZ запросить цену →	AE N C DSD flange F
36	LPFTF0108FCZZ запросить цену →	AK C DSD flange R
37	PSHEZ5335FCZZ запросить цену →	AC N C Sheet R
38	NROLP1504FCZZ запросить цену →	AG N C Transfer paddle
39	PMLT-1390FCZZ запросить цену →	AC C Handle cushion
40	XEPSD40P12000 запросить цену →	AA C Screw(4×12)
41	NCPL-0073FCZZ ✓ в наличии	AD N C Waste toner screw coupling
42	CCLEZ0163FC32 запросить цену →	AS B Sub blead
44	PTME-0286FCZ1 запросить цену →	AH C Separator pawl
45	PRNGF0106FCZ2 ✓ в наличии	AC C Starling N
46	LHLDZ1473FCZZ запросить цену →	AC C Separation pawl holder
47	MSPRC2954FCZ2 запросить цену →	AB C Separation pawl spring
48	PMLT-1238FCZ1 запросить цену →	AC C Toner shield cushion
49	CCLEZ0162FC31 запросить цену →	AW B Cleaning blead
51	XBBS230P06000 запросить цену →	AD C Screw(3×6)
52	CFRM-1017FC02 запросить цену →	AW N D Process frame
53	MSPRC2961FCZZ запросить цену →	AB C Lever spring
54	NBRGP0654FCZZ запросить цену →	AC C Transfer bearing F
55	PSEL-0805FCZZ запросить цену →	AE C G seal
56	QEARP0133FCZZ запросить цену →	AC C Process earth plate B
57	LX-WZ0440FCZZ запросить цену →	AC C Spacer
58	PSPAZ1431FCZZ запросить цену →	AA C Spacer A
59	MJNTM0027FCZZ запросить цену →	AC N C Cleaner joint A
60	MJNTM0028FCZZ запросить цену →	AC N C Cleaner joint B
61	JHNDP0167FCZ1 запросить цену →	AC C MC cleaner handle
62	LPLTM6447FCZZ запросить цену →	AE N C Frame reinforce plate
63	NSFTZ2884FCZZ запросить цену →	BH N C Cleaner shaft
64	PSPAP1445FCZZ запросить цену →	AC N C Reinforce plate spacer
65	XEPSD40P10000 запросить цену →	AA C Screw(4×10)
66	CPLTM6448FC01 запросить цену →	AG N C Drum boss fixing plate
501	CHLDZ1473DS55 запросить цену →	AK N E Separation pawl holder unit
901	CFRM-1017DS86 запросить цену →	BN N E Process unit(include 9-901) [Other Countries]
1	DHAI-3636FCZZ запросить цену →	AW N C DV harness
2	XBBSD30P08000 запросить цену →	AA C Screw(3×8)
3	PCOVP1538FCZZ запросить цену →	AF C DV R cover
4	XEBSD30P08000 запросить цену →	AA C Screw(3×8)
5	CPLTM5716FC01 запросить цену →	AF C Idle gear fixing plate
6	CGERH1420FC01 запросить цену →	AF C Idle gear(29T)
7	XRESP40-06000 ✓ в наличии	AA C E type ring(E4)
8	NGERH1371FCZZ запросить цену →	AC C MG gear(22T)
9	XRESP50-06000 запросить цену →	AA C E type ring(E5)
10	CHLDZ1445FC02 запросить цену →	AK N C MG holder R
11	NGERH1374FCZZ запросить цену →	AC C MX gear B(31T)
12	NGERH1373FCZZ запросить цену →	AD C MX gear A(34T)
13	CBRGP0639FC01 запросить цену →	AH C MX bearing
14	XBPSD30P25K00 запросить цену →	AA C Screw(3×25K)
15	NROLM1502FCZZ запросить цену →	BH N B MG roller
16	LPLTM6449FCZZ запросить цену →	AT N B DV doctor N
17	NROLP1505FCZZ запросить цену →	AP N C MX roller A
19	JHNDP0166FCBZ запросить цену →	AC C SRU handle
20	PCOVP1806FCZZ запросить цену →	AG N D DV cover
21	LDAIU0693FCZZ запросить цену →	AC N C Doctor side block
22	RDTCH0161FCZZ запросить цену →	AX N E Humidity sensor
25	MLEVP0783FCG1 запросить цену →	AD N C DV lock lever
26	MSPRC2875FCZZ запросить цену →	AC C F handle spring
27	JHNDP0153FCZ5 запросить цену →	AE N D DV F handle
28	XBBSD40P08000 запросить цену →	AA C Screw(4×8)
29	LPLTM6022FCZZ запросить цену →	AC C M4 plate
35	LPLTM5715FCZZ запросить цену →	AC C PP plate
36	CHLDZ1444FC02 запросить цену →	AG N C MG holder F
37	PBOX-0125FCZ1 запросить цену →	AS N D DV BOX
38	PSEL-0797FCZZ запросить цену →	AC A DV side seal F
39	RDTCT0162FCZZ запросить цену →	AZ N B ATC sensor
40	XEBSE30P06000 запросить цену →	AA C Screw(3×6)
41	MSPRD2876FCZZ запросить цену →	AC C DV spring
42	MARMP0258FCZZ запросить цену →	AD C DV joint arm
43	PSEL-0798FCZZ запросить цену →	AC A DV side seal R
44	PCOVP1590FCZZ запросить цену →	AE C Bottom cover
46	PMLT-1391FCZZ запросить цену →	AF N C Cushion
47	PSEL-0800FCZ1 запросить цену →	AC C DV seal
48	PMLT-1241FCZ1 запросить цену →	AA C DV-BOX cushion
49	PMLT-1244FCZ1 запросить цену →	AC C Doctor cushion R
50	PTPE-0281FCZZ запросить цену →	AA N C Side block tape
53	PCAPH0004YSZZ запросить цену →	AC C Cap D
54	XWHSD30-05070 запросить цену →	AA C Washer
55	UCLEZ0164FCZZ запросить цену →	AG B DV blead
56	PMLT-1296FCZZ запросить цену →	AH C Shutter cushion
57	PSHEP5390FCZZ запросить цену →	AD N C DV sheet U
58	PSPAP1447FCZZ запросить цену →	AC N C DV spacer
901	CBOX-0125DS58 запросить цену →	BS N E DV unit

Каталог очень большой (1884 позиций). Показаны первые 6 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
