Sharp AR-M350 M450 EF1 M11 RK1PG — каталог запчастей со схемами

Содержание

1. DEFINITION
2. 31 Optical unit 2[AR-EF1]

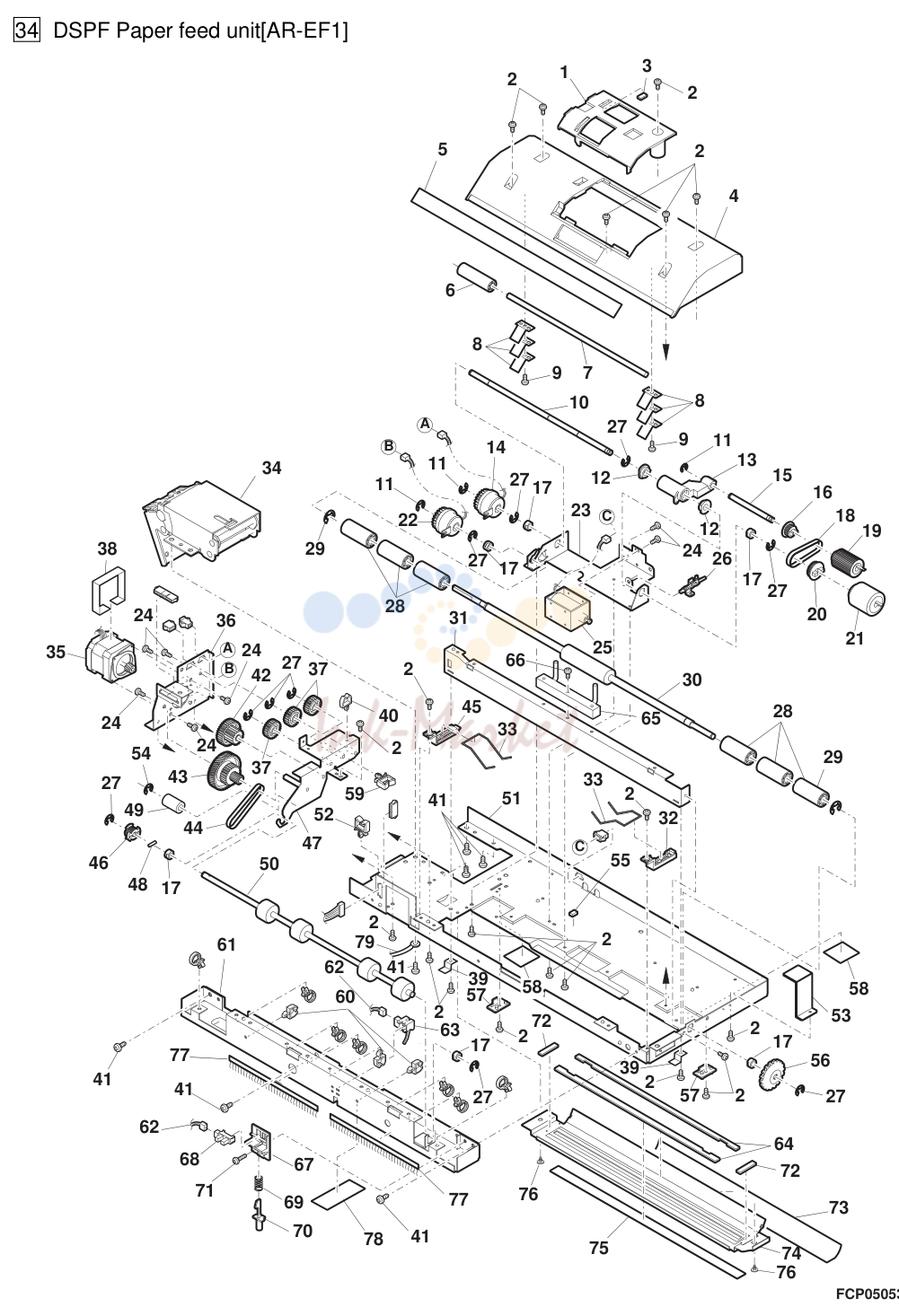

3. 34 DSPF Paper feed unit[AR-EF1]

1. DEFINITION

№	Артикул	Описание
1		Exteriors
5	GCAB-0940FCZ2 запросить цену →	BA N D Paper exit tray exterior
11	HPNLC0243FCZ1 запросить цену →	AP N D Operation cabinet
26	CPNLH0020QS22 запросить цену →	AK N D Model panel 350M [AR350M]
12		Controller BOX unit
25	LX-BZ0921FCZ1 запросить цену →	AE N C Scanner Screw
26	XBPSD26P06000 запросить цену →	AA C Screw (2.6· 6)
35	LPLTM5765FCZ1 запросить цену →	AH N C Control joint plate
37	PCOVP1560FCZZ запросить цену →	AC N C FAX I/F cover
38	PCOVP1557FCZZ запросить цену →	AC C LAN/option cover
47	XBPSD30P06000 запросить цену →	AA C Screw (3· 6)
50	XHBSE30P06000 запросить цену →	AA C Screw (3· 6)
51	XBBSD30P06000 запросить цену →	AA C Screw (3· 6)
54	VHI28F322L03F запросить цену →	BF N B MFP flash ROM A EX (28F322L03F) [except Japan]
55	VHI28F322L04F запросить цену →	BL N B MFP flash ROM B EX (28F322L04F) [except Japan]
56	LX-BZ0828FCZZ запросить цену →	AD C Handle fixing screw
12		Controller BOX unit
17		Packing material & Accessories
5	SPAKC6122DS22 запросить цену →	AU N D Packing case [ARM450][China]
13	PSHEP4927FCZ6 запросить цену →	AR N D Key sheet [Norwegian]
26		MFP Control PWB (ARM350/M450/350M/450M/ARM11)
1	PCAPH0010GCZZ запросить цену →	AD D Jumper (JM-2W-96) [JP2,3,4,5,6,7]
2	PCOVP1468FCZZ запросить цену →	AD D FAX battery cover
3	QCNCM0041QSZZ запросить цену →	AP C Connector (TX25-100P12) [CN2,9,12]
4	QCNCM1146FCZZ запросить цену →	AE N C Connector (9A12-1034) [CN14]
5	QCNCM1148FCZZ запросить цену →	AP N C Connector (TX25100P6ST) [CN16]
6	QCNCW0946FCZZ запросить цену →	AH C Connector (36pin) [CN1]
7	QCNCW1147FCZZ запросить цену →	AL N C Connector (TX2450RLTH1) [CN13]
8	QCNCW1149FCZZ запросить цену →	AN N C Connector (8AL068S305C) [CN8]
9	QFS-D132CQCZZ запросить цену →	AG A Fuse (1.25/250T) [F1]
10	QFSHB0028FCZZ запросить цену →	AC C Fuse holder (TP00351-31) [F1]
11	QPIN-0003GCZZ запросить цену →	AC C Pin (T3B-SQ) [JP2,3,4,5,6,7,]
12	QSOCZ0001QSZZ запросить цену →	AL C Socket (DMM168-FLAA2-3A133) [CN3]
13	QSOCZ0073FCZZ запросить цену →	AL C Connector (72pin) [CN4,5,6]
14	QSOCZ0079FCZZ запросить цену →	AN C Connector (100pin) [AR350M/450M][CN7]
15	QSOCZ6428ACZZ запросить цену →	AE C IC socket (28pin) [IC36]
16	RCRSP6676RCZZ запросить цену →	AG B Crystal (32.768KHz) [X6]
17	RCRUA0005FCZZ запросить цену →	AP B Crystal (14.745) [X7]
18	RCRUA0007FCZZ запросить цену →	AP B Crystal (31.554) [X4]
19	RCRUA0008FCZZ запросить цену →	AP B Crystal (40.57M) [X2]
20	RCRUA0009FCZZ запросить цену →	AP B Crystal (66.666MHZ) [X3,5]
21	RCRUA0012FCZZ запросить цену →	AP B Crystal (66M) [X1]
22	RFILN0048FCZZ запросить цену →	AC C Coil (BLM10B121SB) [L2,3]
23	RFILN0051FCZZ запросить цену →	AC N C Coil (MMZ1608D121B) [L25~ 30,33,34]
24	RMPTR4100ACZZ запросить цену →	AB B Block resistor (10·W 4) [BR33~ 44,46,48,53~ 72]
25	RMPTR4103ACZZ запросить цену →	AB B Block resistor (10K·W 4) [BR74,76,78,80~ 102]
26	RMPTR4330ACZZ запросить цену →	AB B Block resistor (33·W 4) [BR47,49,50,51,73,75,77,79]
27	RMPTR4472ACZZ запросить цену →	AB B Block resistor (4.7K·W 4) [BR52,45]
28	UBATI0014FCZZ запросить цену →	AN B Battery (CR2477-H01) [BT1]
29	VCCCCZ1HH101J запросить цену →	AA C Capacitor (50WV 100pF) [C35,38,39,40,43,47,48,51]
30	VCCCCZ1HH220J запросить цену →	AA C Capacitor (50WV 22pF) [C61]
31	VCEAPH1HC105M запросить цену →	AC C Capacitor (50WV 1m F) [C181,188,205,206]
32	VCEAPS1AC227M запросить цену →	AD C Capacitor (10WV 220m F) [C309,310]
33	VCEAPS1CC106M запросить цену →	AC C Capacitor (16WV 10m F) [C166,169,178,179,223,224]
34	VCEAPS1CC226M запросить цену →	AC C Capacitor (16WV 22m F) [C57,64,90,114,115,136,170,176]
35	VCEAPS1CC476M запросить цену →	AC C Capacitor (16WV 47m F) [C95,167,168,180]
36	VCKYCZ1CF104Z запросить цену →	AB C Capacitor (16WV 0.10m F) [C110,112,113,116~ 124,126]
37	VCKYCZ1HB102K запросить цену →	AA C Capacitor (50WV 1000pF) [C129]
38	VCKYCZ1HF103Z запросить цену →	AA C Capacitor (50WV 0.01m F) [C69,109]
39		VHDDAP202U/-1 AB B Diode (DAP202U) [D7,10]
40		VHDRB451F//-1 AD B Diode (RB451F) [D12,14,20,21]
41		VHDRLS73///-1 AA B Diode (RLS73) [D8,9]
43	VHI74LCX08MTC запросить цену →	AE B IC (74LCX08MTC) [IC46,26]
44	VHI74LCX14MTC запросить цену →	AE B IC (74LCX14MTC) [IC43]
45	VHI74LCX244MT запросить цену →	AG B IC (74LCX244MT) [IC12]
46	VHI74LCX32MTC запросить цену →	AE B IC (74LCX32MTC) [IC11]
47	VHI74LVX16128 запросить цену →	AP B IC (74LVX16128) [IC15]
49		VHIDS14C238// AT B IC (DS14C238) [IC42]
50	VHIEEP64-120P запросить цену →	AW B IC (EEP64-120P) [IC36]
53	VHILCX157MT-1 запросить цену →	AG B IC (LCX157MT) [IC14]
54	VHILCX16244-1 запросить цену →	AM B IC (LCX16244) [IC21,49,50]
55	VHILCX16245-1 запросить цену →	AM B IC (LCX16245) [IC16,24,31,51,52]
56	VHILCX16373-1 запросить цену →	AM B IC (LCX16373) [IC34]
57	VHILCX74MTC-1 запросить цену →	AE B IC (LCX74MTC) [IC10]
58		VHILM393D++-1 AE B IC (LM393D) [IC39]
59	VHILVT240MT-1 запросить цену →	AL B IC (LVT240MT) [IC8]
26		MFP Control PWB (ARM350/M450/350M/450M/ARM11)
64	VHINJM317DL-1 запросить цену →	AK B IC (NJM317DL) [IC2]
65	VHINJU6356E-1 запросить цену →	AK B IC (NJU6356E) [IC40]
67		VHIPM2500++-1 BP B IC (PM2500) [IC13]
68	VHIPST598DN-1 запросить цену →	AF B IC (PST598DN) [IC47]
69	VHIPST598IN-1 запросить цену →	AF B IC (PST598I) [IC48]
75	VHP1LHEE-002A запросить цену →	AC B LED (Red) (1LHEE-002A) [D13]
76	VHV1608C080-1 запросить цену →	AC B Varistor (1608C080) [RV1~ 6]
77		VHVICPS1.2/-1 AF B IC protecrot (ICPS1.2) [Q1]
78	VRS-CZ1JD000J запросить цену →	AA C Resistor (1/16W 0W - 5%) [R225,229,232,233,290~ 307]
79	VRS-CZ1JD100J запросить цену →	AA C Resistor (1/16W 10W - 5%) [R127,136,137,149,161,170,177,185]
80	VRS-CZ1JD101J запросить цену →	AA C Resistor (1/16W 100W - 5%) [R181,183,235,236]
81	VRS-CZ1JD102J запросить цену →	AA C Resistor (1/16W 1.0KW - 5%) [R205,243,244,253,268,279]
82	VRS-CZ1JD103J запросить цену →	AA C Resistor (1/16W 10KW - 5%) [R213,216,217,230,237,238]
83	VRS-CZ1JD183J запросить цену →	AA C Resistor (1/16W 18KW - 5%) [R275,280]
84	VRS-CZ1JD220J запросить цену →	AA C Resistor (1/16W 22W - 5%) [R35,37,39,40,43,46,51,54]
85	VRS-CZ1JD221J запросить цену →	AA C Resistor (1/16W 220W - 5%) [R403,404]
86	VRS-CZ1JD222J запросить цену →	AA C Resistor (1/16W 2.2KW - 5%) [R218,223,248,265,266,276]
87	VRS-CZ1JD330J запросить цену →	AA C Resistor (1/16W 33W - 5%) [R143,147,148,152,153,173]
88	VRS-CZ1JD332J запросить цену →	AA C Resistor (1/16W 3.3KW - 5%) [R215,119]
89	VRS-CZ1JD333J запросить цену →	AA C Resistor (1/16W 33KW - 5%) [R179,107]
90	VRS-CZ1JD470J запросить цену →	AA C Resistor (1/16W 47W - 5%) [R53,55,308,309]
91	VRS-CZ1JD472J запросить цену →	AA C Resistor (1/16W 4.7KW - 5%) [R184,206,221,224,226,227,228]
92	VRS-CZ1JD511J запросить цену →	AA C Resistor (1/16W 510W - 5%) [R278]
93	VRS-CZ1JD750J запросить цену →	AA C Resistor (1/16W 75W - 5%) [R114,145]
94	VRS-CZ1JD823J запросить цену →	AA C Resistor (1/16W 82KW - 5%) [R202]
95		VSDTC114EK/-1 AB B Transistor (DTC114EK) [Q3]
96		VSDTC114YK/-1 AC B Transistor (DTC114YK) [Q4]
97		VSUPA502T//-1 AD B Transistor (UPA502T) [Q5,6,7]
27		Exteriers[AR-EF1]
1	GCAB-0943FCZZ запросить цену →	AK N D Rear lower cabinet
2	XHBSE40P08000 запросить цену →	AA C Screw (4· 8)
3	PCOVP1566FCZZ запросить цену →	AS N D Upper cabinet rear cover
4	LX-BZ0842FCZZ запросить цену →	AG C SPF screw
5	GCAB-0942FCZZ запросить цену →	AP N D Upper cabinet rear
6	LX-BZ0776FCZZ запросить цену →	AG C Screw R
7	GCAB-0945FCZZ запросить цену →	AR N D Upper cabinet right
8	DUNT-7132DSZZ запросить цену →	CY N E SPF unit
9	LFIX-0544FCZZ запросить цену →	AG N D Glass fixing right
10	CGLSP0003RS52 запросить цену →	BF N B Table glass EX (Except Japan)
11	XBTSC50P16000 запросить цену →	AA C Screw (5· 16)
12	LFIX-0543FCZZ запросить цену →	AG N D Glass fixing left
13	CGLSP0102DS51 запросить цену →	BF N B White datum glass unit
14	XHBSD30P06000 запросить цену →	AA C Screw (3· 6)
15	XBTSE40P06000 запросить цену →	AA C Screw (4· 6)
16	PGIDM1900FCZZ запросить цену →	AR N C Delivery upper PG SPF
17	PGIDM1901FCZZ запросить цену →	AQ N C Delivery lower PG
18	NROLP0011QSZZ запросить цену →	AD C Delivery support roller
19	PSPO-0001QSZZ запросить цену →	AB C Sponge
20	NSFTZ2601FCZZ запросить цену →	AH N C Delivery support roller shaft
21	MSPRC2865FCZ1 запросить цену →	AB N C Delivery support spring
22	XEBSE30P08000 запросить цену →	AA C Screw (3· 8)
23	PCOVP1624FCZZ запросить цену →	AC N D Stanp cover
24	LX-BZ0465FCZZ запросить цену →	AA C Screw (4· 6)
25	XHBSD30P08000 запросить цену →	AA C Screw (3· 8)
26	CPNLC0244DS52 запросить цену →	CT N D MFP operation panel (Except Japan)
27	LDAIU0627FCZZ запросить цену →	AZ N D Operation base
28	XEBSE40P08000 запросить цену →	AA C Screw (4· 8)
29	PMLT-1256FCZZ запросить цену →	AC N C Dustproof cushion
30	PMLT-1257FCZZ запросить цену →	AB N C Dustproof cushion
31	RCORF0041FCZZ запросить цену →	AH N C Core (UFR25-12-15)
27		Exteriers[AR-EF1]
28		Original detect unit[AR-EF1]
1	MARMP0148FCZ2 запросить цену →	AK N C Original detect arm lower
2	XBPSD30P06KS0 запросить цену →	AA C Screw (3· 6KS)
3	LBSHZ1102CCZZ запросить цену →	AC C Rubber roller bushing
4	PSLDH0178FCZZ запросить цену →	AD C Original detect shield plate
5	NSFTZ1805FCZZ запросить цену →	AE C Original detect fulcrum shaft
6	XRESP30-06000 запросить цену →	AA C E type ring
7	MSPRT1563FCZZ запросить цену →	AC C Original detect spring
8	LHLDZ1085FCZ2 запросить цену →	AD N C Original detect fulcrum TIG
9	CPWBF1453FCE1 запросить цену →	BN N E ORS emission PWB
10	MARMP0147FCZ2 запросить цену →	AK N C Original detect arm upper
11	XEPSD30P05000 запросить цену →	AA C Screw (3· 5)
12	GCAB-0942FCZZ запросить цену →	AP N D Upper cabinet rear
501	CARMP0147DS51 запросить цену →	BA N E ORS emission unit
28		Original detect unit[AR-EF1]
29		Operation panel unit[AR-EF1]
1	CPWBN1471FCE1 запросить цену →	BF N E LVDS PWB
2	MSPRP3009FCZZ запросить цену →	AD N C LCD earth plate spring
3	XEPSD30P08000 запросить цену →	AA C Screw (3· 8)
4	CPWBF1470DS51 запросить цену →	BN N E Inverter PWB
5	DHAI-3192FCZZ запросить цену →	AD N C INV interface harness
6	DHAI-3191FCZZ запросить цену →	AF N C ORS PD harness
7	LHLDZ1459FCZZ запросить цену →	AE N C LCD holder B
8	VVLLM065HB1-1 запросить цену →	CB N B LCD mojule
9	LHLDZ1458FCZZ запросить цену →	AF N C LCD holder A
10	HPNLH0246FCZZ запросить цену →	BF N D Touch panel
11	CPWBF1469FCE1 запросить цену →	BN N E MFP OPE PWB
12	CBTN-0253FC01 запросить цену →	AN N E Change key Assy
13	CBTN-0252FC01 запросить цену →	AP N E Ten key Assy
14	CFILW0284FC01 запросить цену →	AF N D C key smoke Assy
15	CBTN-0251FC01 запросить цену →	AF N E C key Assy
16	CFILW0282FC01 запросить цену →	AF N D Copy key smoke Assy
17	CFILW0283FC01 запросить цену →	AF N D CA key smoke Assy
18	CBTN-0250FC01 запросить цену →	AH N E Copy key Assy
19	HPNLC0244FCZZ запросить цену →	AZ N D Operation panel A
20	CPNLC0245FC02 запросить цену →	AY N D Operation panel B EX-E (Except Japan)
21	LPINS0014QSGZ запросить цену →	AC N C Fixing pin C
22	DHAI-3193FCZZ запросить цену →	AC N C Panel earth harness
24	PSHEZ4906FCZZ запросить цену →	AC N C Touch panel sheet
25	QCNW-0166FCZZ запросить цену →	AE N C LCD interface FFC
29		Operation panel unit[AR-EF1]
30		Optical unit 1[AR-EF1]
1	PCOVP1599FCZZ запросить цену →	AG N D Harness cover B
2	XHBSD30P04000 запросить цену →	AA C Screw (3· 4)
3	LHLDW1115FCZZ запросить цену →	AD C Edge bushing
4	QCNW-0168FCZZ запросить цену →	AE N C CL interface FFC
5	QCNW-0167FCZZ запросить цену →	AM N C CCD interface FFC
6	PCOVP1600FCZZ запросить цену →	AF N D Harness cover C
7	PSHEP4932FCZZ запросить цену →	AD N C Harness fixing sheet
9	XBBSE30P06000 запросить цену →	AA C Screw (3· 6)
10	LPLTM5723FCZZ запросить цену →	AG N C SCN PWB fixing plate
11	XHBSE40P08000 запросить цену →	AA C Screw (4· 8)
12	VHI28F081L02C запросить цену →	BB N B Scanner flash unit
13	CPWBN1450FCE1 запросить цену →	BF N E Scanner control PWB
14	LHLDW1115FCZZ запросить цену →	AD C Edge bushing
15	QCNW-0165FCZZ запросить цену →	AH N C MFPOP interface FFC
16	QCNW-0181FCZZ запросить цену →	AH N C LVDS interface FFC
17	XBBSD40P06000 запросить цену →	AA C Screw (4· 6)
18	CPWBN1451DS51 запросить цену →	BF N E Scanner interface PWB
19	DHAI-3152FCZZ запросить цену →	AF N C Stanp interface harness
20	LPLTM5720FCZZ запросить цену →	AK N C OC fixing plate
22	LPLTM5927FCZZ запросить цену →	AF N C Dry heater fixing plate
24	LPLTM5877FCZZ запросить цену →	AE N C Base rainforce plate
25	XHBSD30P06000 запросить цену →	AA C Screw (3· 6)
26	PCOVP1598FCZZ запросить цену →	AL N D Harness cover A
27	PSHEZ4842FCZZ запросить цену →	AD N C Harness fixing sheet
28	DHAI-3303FCZZ запросить цену →	BC N C MFP interface cable
29	PGUMS0283FCZ1 запросить цену →	AA N C Table glass cushion
30	LDAIU0610FCZZ запросить цену →	AE D Harness fixing base
31	LRALM0183FCZZ запросить цену →	AG N C MB-B rail F
32	PSHEZ4843FCZZ запросить цену →	AC N C Harness fixing sheet
34	LHLDW1007LCZZ запросить цену →	AD C Mini clamp (MN-1)
35	LHLDW0595FCZZ запросить цену →	AC C Edge holder (EDS2)
36	LHLDW1264FCZZ запросить цену →	AD C Wire holder (LWS-8S-2.5W)
37	LBNDJ0043FCZZ запросить цену →	AA C Snap band (SG-130)
38	DHAI-3153FCZZ запросить цену →	AC N C PNC harness
39	LFIX-0537FCZZ запросить цену →	AD C Harness fixing plate
40	PSHEZ4841FCZ1 запросить цену →	AD N C Harness fixing sheet
41	LRALM0184FCZZ запросить цену →	AG N C MB-B rail R
42	LX-BZ0004QSZZ запросить цену →	AB C Screw
43	PSHEZ4836FCZZ запросить цену →	AB N C Screw protect sheet
44	LPLTP5960FCZZ запросить цену →	AE N C SCN cable fixing plate
45	LHLDW1201CCZZ запросить цену →	AA C SK holder
46	LFIX-0569FCZZ запросить цену →	AD N C SCN fixing cable
47	PMLT-1282FCZZ запросить цену →	AE N C FFC fixing cushion
30		Optical unit 1[AR-EF1]
43		25 FCP05049
31		Optical unit 2[AR-EF1]
2	LHLDZ1505FCZZ запросить цену →	AC N C Wire holder
3	XBBSD40P06000 запросить цену →	AA C Screw (4· 6)
4	LBSHC0161FCZZ запросить цену →	AB C Bushing
5	CCOVP1541FC02 запросить цену →	AT N D Dark box Assy
6	XHBSD30P04000 запросить цену →	AA C Screw (3· 4)
7	PCUSU0203FCZZ запросить цену →	AE C Protection cushion
8	PGIDM1890FCZZ запросить цену →	AC N C CL guide
9	NPLYZ0399FCZZ запросить цену →	AG N C W pulley T
10	XBPSD40P06KS0 запросить цену →	AA C Screw (4· 6KS)
12	LFIX-0284FCZZ запросить цену →	AC C 2nd,3rd mirror fixing plate F
13	PMIR-0165FCZZ запросить цену →	AP N B 2nd,3rd mirror
15	MSLI-0138FCZZ запросить цену →	AC C Slider
16	PWIR-0192FCZZ запросить цену →	AQ N B MB wire F
17	PWIR-0191FCZZ запросить цену →	AQ N B MB wire R
18	NBLTH0329FCZZ запросить цену →	AG N B Winding drive belt
19	LX-BZ0049FCZZ запросить цену →	AB C Screw
20	NPLYZ0338FCZZ запросить цену →	AN C Pulley (36T)
21	XRESP70-08000 запросить цену →	AA C E type ring
22	LX-BZ0324FCZZ запросить цену →	AA C Screw
23	NPLYZ0013QSZZ запросить цену →	AL C Winding pully PAN
24	NPLYZ0005QSZZ запросить цену →	AG C Pulley
25	NSFTZ2586FCZZ запросить цену →	AS N C Winding drive shaft
26	NPLYZ0006QSZZ запросить цену →	AD C L pulley
27	RMOTS0857FCZZ запросить цену →	AZ N B Scanner motor
28	XBPSD30P05K00 запросить цену →	AA C Screw (3· 5K)
29	XBPSD40P16KS0 запросить цену →	AA C Screw (4· 16KS)
30	MSPRT2846FCZZ запросить цену →	AC N C Belt tenshion spring
31	CPLTM5719FC01 запросить цену →	AG N C Mirror motor fixing plate
32	PGUMS0002QSZZ запросить цену →	AL C Protection rubber
33	NGERH0027QSZZ запросить цену →	AH C Mirror motor idle gear
34	XRESP70-08000 запросить цену →	AA C E type ring
35	LX-WZ0119FCZZ запросить цену →	AA C Washer
36		VHPGP3A38//-1 AH B Photo transistor (GP3A38)
37	XBBSD40P14000 запросить цену →	AA C Screw (4· 14)
38	VHPGP1A22LC-1 запросить цену →	AK B Photo interupter (GP1A22LC)
39	XBBSD40P10000 запросить цену →	AA C Screw (4· 10)
40	DHAI-3150FCZZ запросить цену →	AD N C MHPS interface harness
41	CPLTM0031RS51 запросить цену →	BS N E CCD unit
42	NBRGC0133FCZ1 запросить цену →	AC C PF bearing (M8)
43	XRESP40-05000 запросить цену →	AA C E type ring
44	LHLDZ1381FCZZ запросить цену →	AL C ORS PWB holder
45	CPWBF1454FCE1 запросить цену →	BN N E ORS PD PWB
46	XHBSD40P06000 запросить цену →	AA C Screw (4· 6)
47	XEPSD40P06000 запросить цену →	AA C Screw (4· 6)
48	XHBSD30P06000 запросить цену →	AA C Screw (3· 6)
49	MSPRD3020FCZ1 запросить цену →	AG N C Wire stopper spring
50	PGIDM1964FCZZ запросить цену →	AC N C Rack adjusting guide
501	CHLDZ1446FC31 запросить цену →	BC N E 2,3 Mirror unit
502	CSFTZ2586FC31 запросить цену →	AZ N E Winder drive shaft unit

2. 31 Optical unit 2[AR-EF1]

№	Артикул	Описание
32		Lamp unit[AR-EF1]
2	XEBSD30P08000 запросить цену →	AA C Screw (3· 8)
3	PREFL0172FCZZ запросить цену →	AK B Reflector
4	XBBSD30P12000 запросить цену →	AA C Screw (3· 12)
5	LDAIU0619FCZZ запросить цену →	AT N C Lamp base
6	PCUSU0203FCZZ запросить цену →	AE C Protection cushion
7	QCNW-0168FCZZ запросить цену →	AE N C CL interface FFC
8	MSLI-0138FCZZ запросить цену →	AC C Slider
9	CPWBF1449FC31 запросить цену →	BH N E Inverter PWB
10	PCUSF0334FCZZ запросить цену →	AP C Mirror cushion
11	LSTYM0261FCZZ запросить цену →	AB N C Wire support plate
12	LFIX-0545FCZZ запросить цену →	AC N C CL read harness fixing
13	PMIR-0164FCZZ запросить цену →	AP N B 1st mirror
14	MSPRP2825FCZZ запросить цену →	AC N C Mirror spring
15	TLABZ4335FCZZ запросить цену →	AB D HV caution label
32		Lamp unit[AR-EF1]
33		DSPF Assembly section[AR-EF1]
1	PSHEZ4845FCZZ запросить цену →	AV N C OC mat
2	PMLT-1286FCZZ запросить цену →	AD N C OC cushion
3	PCOVP1595FCZZ запросить цену →	AG N D Rack cover
4	XHBSE30P06000 запросить цену →	AA C Screw (3· 6)
5	PCOVP1615FCZZ запросить цену →	AE N D Length detect cover N
6	XEBSE40P10000 запросить цену →	AA C Screw (4· 10)
7	MHNG-0208FCZZ запросить цену →	BA N C SPF hinge R
9	PCOVP1518FCZZ запросить цену →	AE D ICU ROM cover
10	LPLTM5887FCZZ запросить цену →	AL N C Hinge joint plate
11	XHBSE40P08000 запросить цену →	AA C Screw (4· 8)
12	LFIX-0568FCZZ запросить цену →	AC N C Original detect fixing
13	PTPE-0265FCZZ запросить цену →	AC N C Cover tape
14	PCOVP1644FCZZ запросить цену →	AD N C F cover L
15	PGUMS0298FCZZ запросить цену →	AC N C Cover rubber L
16	CPWBF1501DS51 запросить цену →	BN N E SPF VR PWB
17	LPLTP5743FCZZ запросить цену →	AF C Width detect fixing plate
18	XEBSD30P08000 запросить цену →	AA C Screw (3· 8)
19	MSPRP2830FCZZ запросить цену →	AA C Width detect spring
20	PGUMS0296FCZZ запросить цену →	AD N C Cushion
21	NGERR1386FCZZ запросить цену →	AE C Width detect rack
22	NGERP1385FCZZ запросить цену →	AF C Width detect pinion
23	XEPSD30P06X00 запросить цену →	AA C Screw (3· 6X)
24	PCOVP1645FCZZ запросить цену →	AH N C F cover R
25	PGUMS0299FCZZ запросить цену →	AH N C Cover rubber R
26	CPWBF1459DS51 запросить цену →	BN N E SPF PWB
33		DSPF Assembly section[AR-EF1]
27	DHAI-3166FCZZ запросить цену →	AY N C DSPF body interface harness
28	XESSE30P08000 запросить цену →	AA C Screw (3· 8)
29	DHAI-3161FCZZ запросить цену →	AK N C SPF size detect harness
30	XEBSE30P10000 запросить цену →	AA C Screw (3· 10)
33		VHPGP1A73A+-1 AG B Photo sensor (GP1A73A)
34	MLEVP0794FCZZ запросить цену →	AC N C Length detect actuator
35	XEBSD40P16000 запросить цену →	AA C Screw (4· 16)
37	LPLTP5778FCZZ запросить цену →	AG N D Adjust plate R
38	LPLTP5777FCZZ запросить цену →	AG N D Adjust plate F
39	PCOVP1549FCZZ запросить цену →	AU N D Upper cover
40	XEBSE30P08000 запросить цену →	AA C Screw (3· 8)
41	MARMP0243FCZZ запросить цену →	AD C Manual feeding tray arm
42	PRNGP0090FCZZ запросить цену →	AA C Ring (E5)
43	LPLTM2573FCZ1 запросить цену →	AD C ADF MG plate
44	LPLTP5938FCZZ запросить цену →	AC N C Shading plate N
45	TLABH4440FCZZ запросить цену →	AF D Original read label (Japan)
33		DSPF Assembly section[AR-EF1]
34		DSPF Paper feed unit[AR-EF1]
1	PCOVP1594FCZZ запросить цену →	AG N D Roller cover
2	XHBSE30P06000 запросить цену →	AA C Screw (3· 6)
3	PMLT-1272FCZZ запросить цену →	AB N C Damper cushion
4	PGIDM1953FCZZ запросить цену →	AS N C Paper feed PG SPF
5	PSHEP4915FCZZ запросить цену →	AE N C PS rear mylar
6	PCLR-0471FCZZ запросить цену →	AG N C PS support roller
7	NSFTZ2600FCZZ запросить цену →	AM N C PS support shaft
8	MSPRP2878FCZZ запросить цену →	AC N C PS support plate spring
9	XEBSD30P08000 запросить цену →	AA C Screw (3· 8)
10	NSFTZ2599FCZ1 запросить цену →	AW N C Separate roller shaft SPF
11	XRESP40-06000 ✓ в наличии	AA C E type ring
12	NBRGC0136FCZZ запросить цену →	AC C Bearing (M6)
13	LHLDZ1483FCZZ запросить цену →	AF C Paper feed rotation plate
14	PCLC-0303FCZZ запросить цену →	AT N B Separate clutch
15	NSFTZ2678FCZZ запросить цену →	AL N C Pick up shaft
16	NPLYZ0398FCZZ запросить цену →	AC C Pick up roller pulley (22P)
17	NBRGM0096FCZ1 запросить цену →	AB C Bearing
18	NBLTH0363FCZZ запросить цену →	AG N B Belt (S2M120)
19	NROLR1312FCZZ ✓ в наличии	AN C Pick up roller
20	NPLYZ0397FCZZ запросить цену →	AK C Paper feed roller pulley (28P)
21	NROLR1317FCZZ запросить цену →	AP C Separate roller
22	PCLC-0302FCZZ запросить цену →	AT N B PS clutch SPF
23	LPLTM5928FCZZ запросить цену →	AG N C Paper feed base plate SPF
24	XBBSD30P06000 запросить цену →	AA C Screw (3· 6)
25	RPLU-0336FCZZ запросить цену →	AS N B Pick up solenoid
26	MARMP0284FCZZ запросить цену →	AC N C Pick up joint arm N
27	XRESP50-06000 запросить цену →	AA C E type ring
28	NROLP1364FCZZ запросить цену →	AC C Delivery roller M
29	XRESP70-08000 запросить цену →	AA C E type ring
30	NROLR1318FCZZ запросить цену →	AR N C PS roller SPF
31	LSTYM0288FCZZ запросить цену →	AK N C CIS stay
32	LHLDZ1485FCZZ запросить цену →	AC N C SP holder F
33	MSPRD3002FCZZ запросить цену →	AC N C Spring N
34	MHNG-0209FCZZ запросить цену →	BC N C DSPF hinge L
35	RMOTS0876FCZZ запросить цену →	BD N B SPF motor N
36	LFRM-1022FCZZ запросить цену →	AK N D Drive frame
37	NGERH1477FCZZ запросить цену →	AC N C Gear (24T)
38	PSHEZ4949FCZZ запросить цену →	AE N C Motor sheet
39	MSPRP3011FCZZ запросить цену →	AC N C Earth plate spring
40	LHLDW1009ACZZ запросить цену →	AA C Clamp
41	XHBSE40P08000 запросить цену →	AA C Screw (4· 8)
42	NGERH1476FCZZ запросить цену →	AD N C Gear (35T/18T)
43	NGERH1478FCZZ запросить цену →	AE N C Gear (55T/28T/18P)
44	NBLTH0364FCZZ запросить цену →	AG N B Belt (S2M130)
45	LHLDZ1486FCZZ запросить цену →	AC N C SP holder R
46	NPLYZ0375FCZZ запросить цену →	AC C Pulley (22T)
47	CPLTM5882FC02 запросить цену →	AN N C Drive plate
48	LPINS1031HCZZ запросить цену →	AA C Spring pin
49	PCLR-0426FCZZ запросить цену →	AD C Slide roller
50	NROLR1320FCZZ запросить цену →	AQ N C Delivery roller SPF
51	LPLTM5884FCZZ запросить цену →	AW N C Base tray reinforce plate N
52	LHLDW0429FCZZ запросить цену →	AB C Wire holder (WS-2NS)
53	LPLTM5785FCZZ запросить цену →	AC N C MG plate
54	XRESP20-04000 запросить цену →	AA C E type ring
55	PMLT-1270FCZZ запросить цену →	AB N C Damper cushion
56	JKNBZ0141FCZZ запросить цену →	AH N C Jam release knob
57	LPLTM5889FCZZ запросить цену →	AC N C Datum plate
58	PSHEP4846FCZZ запросить цену →	AD N C OC mat mylar R
59	LHLDW2101SCZZ запросить цену →	AB C Cable clamp
60	LHLDW1009ACZZ запросить цену →	AA C Clamp
61	LPLTM5929FCZZ запросить цену →	AR N C Delivery roller fixing plate
62	DHAI-3281FCZZ запросить цену →	AH N C SPF delivery sensor harness
63	QSW-Z0531FCZZ запросить цену →	AL B Delivery jam sensor
64	PCUSS0372FCZZ запросить цену →	AD N C CIS cushion
65	LSTPP0359FCZZ запросить цену →	AE N C PS fornt stopper
66	XHBSD30P14000 запросить цену →	AA C Screw (3· 14)
67	LHLDZ1484FCZZ запросить цену →	AC N C Open/close holder
68		VHPGP1A73A+-1 AG B Photo sensor (GP1A73A)
69	MSPRC3001FCZZ запросить цену →	AB N C Open/close detect spring N
70	MLEVP0837FCZZ запросить цену →	AC N C Open/close actuator N
71	XHBSE30P10000 запросить цену →	AA C Screw (3· 10)
72	PCUSS0373FCZZ запросить цену →	AB N C CIS cushion
73	PSHEP4916FCZ1 запросить цену →	AF N C White mylar
74	PGIDH1897FCZZ запросить цену →	AT N C CIS paper guide
75	PGLSP0103FCZZ запросить цену →	AV N C CIS glass
76	LX-BZ0931FCZZ запросить цену →	AC N C Screw (M3)
77	PBRSS0209FCZZ запросить цену →	AG N B Discharger blass SPF
78	PSHEZ4957FCZZ запросить цену →	AC N C Delivery sheet
79	DHAI-3336FCZZ запросить цену →	AB N C ESD harness DSPF

Каталог очень большой (620 позиций). Показаны первые 2 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
