Sharp AR-M201 M200PG — каталог запчастей со схемами

Содержание

• 1. DEFINITION
• 2. 1 Exteriors
• 3. 5 Optical frame
• 4. 6 Shifter unit
• 5. 7 Middle frame

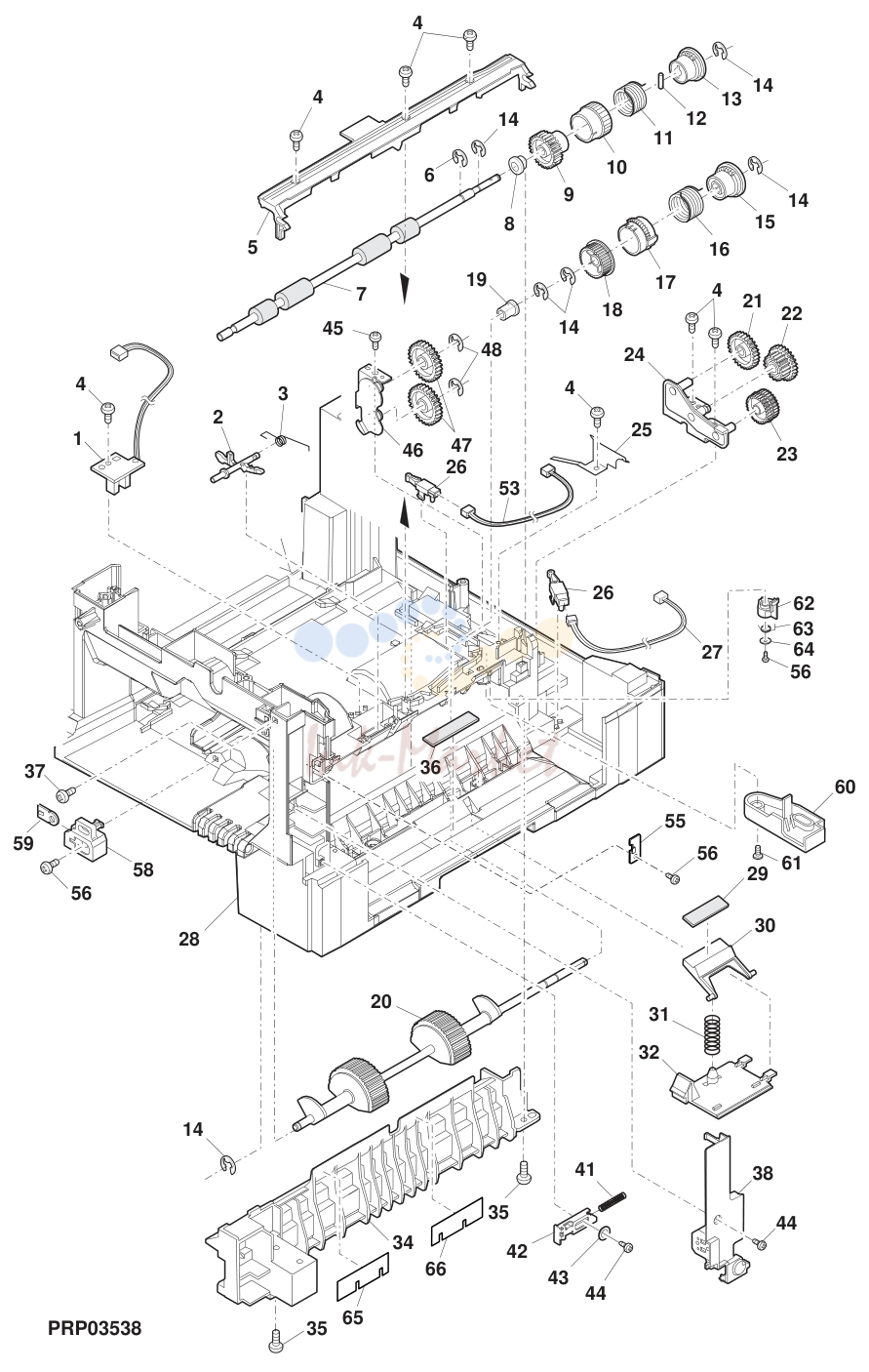

• 6. 8 Base plate unit 1

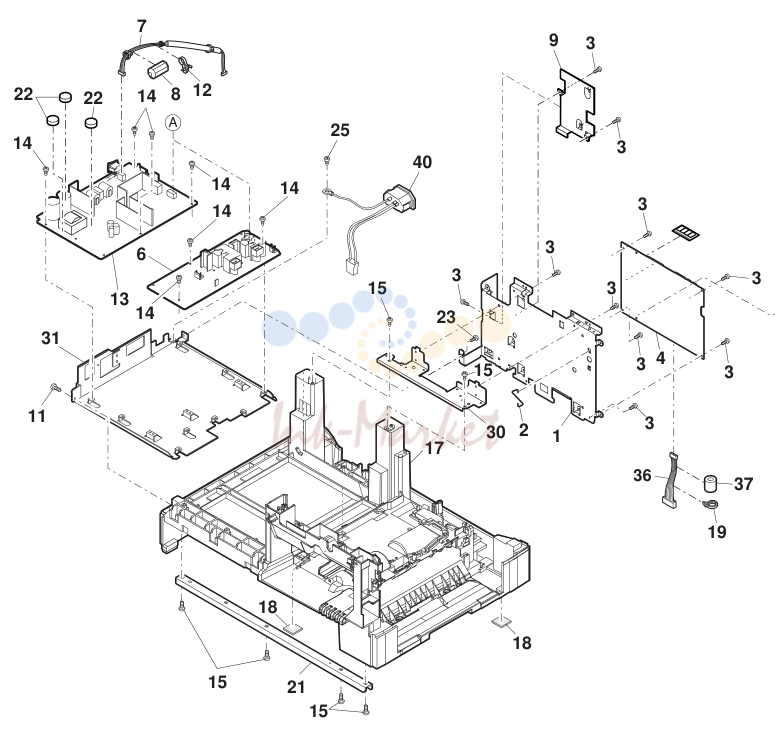

• 7. 9 Base plate unit 2

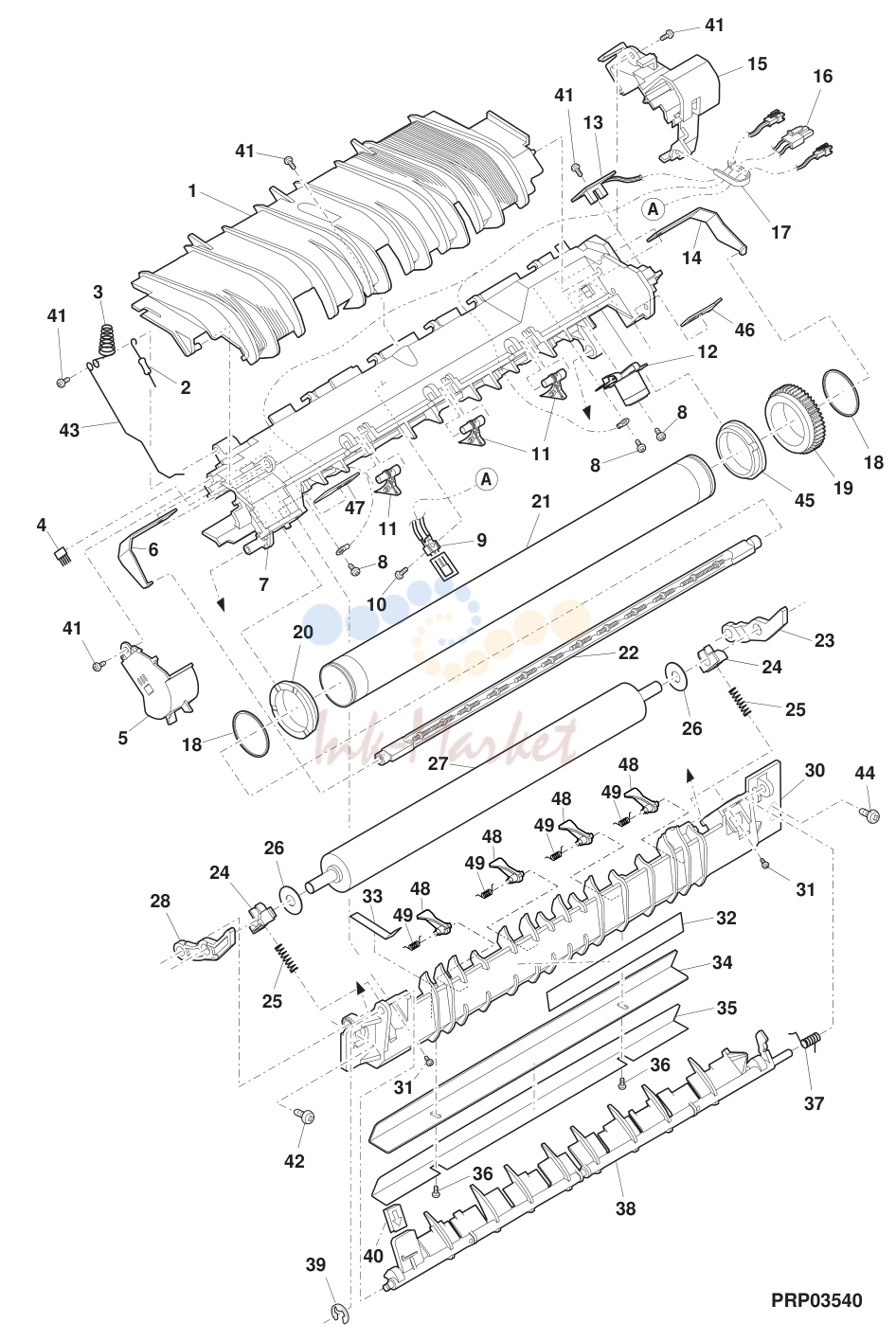

• 8. F Fusing unit

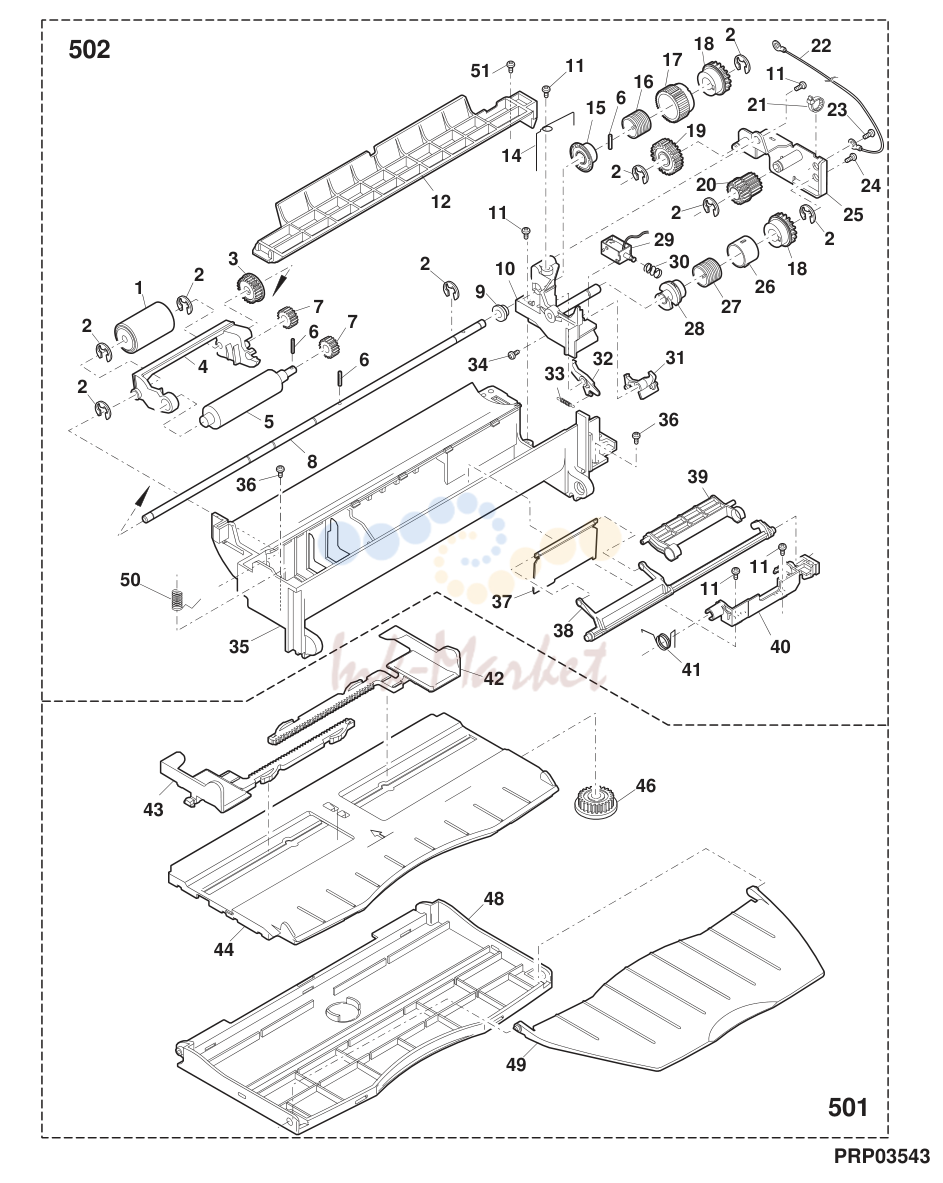

• 9. I Multi manual paper feed unit

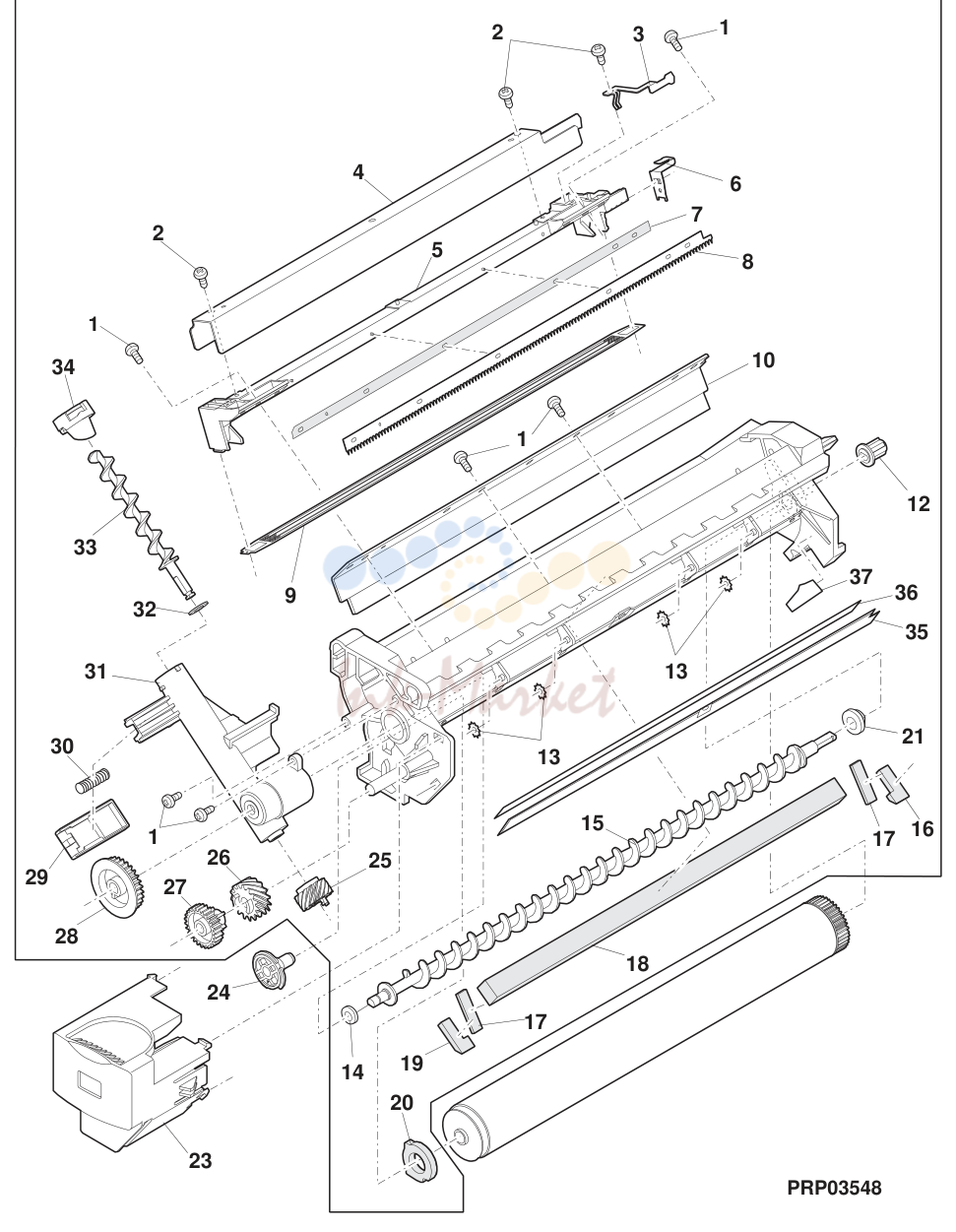

• 10. N Process unit

1. DEFINITION

№	Артикул	Альт. артикул	Описание

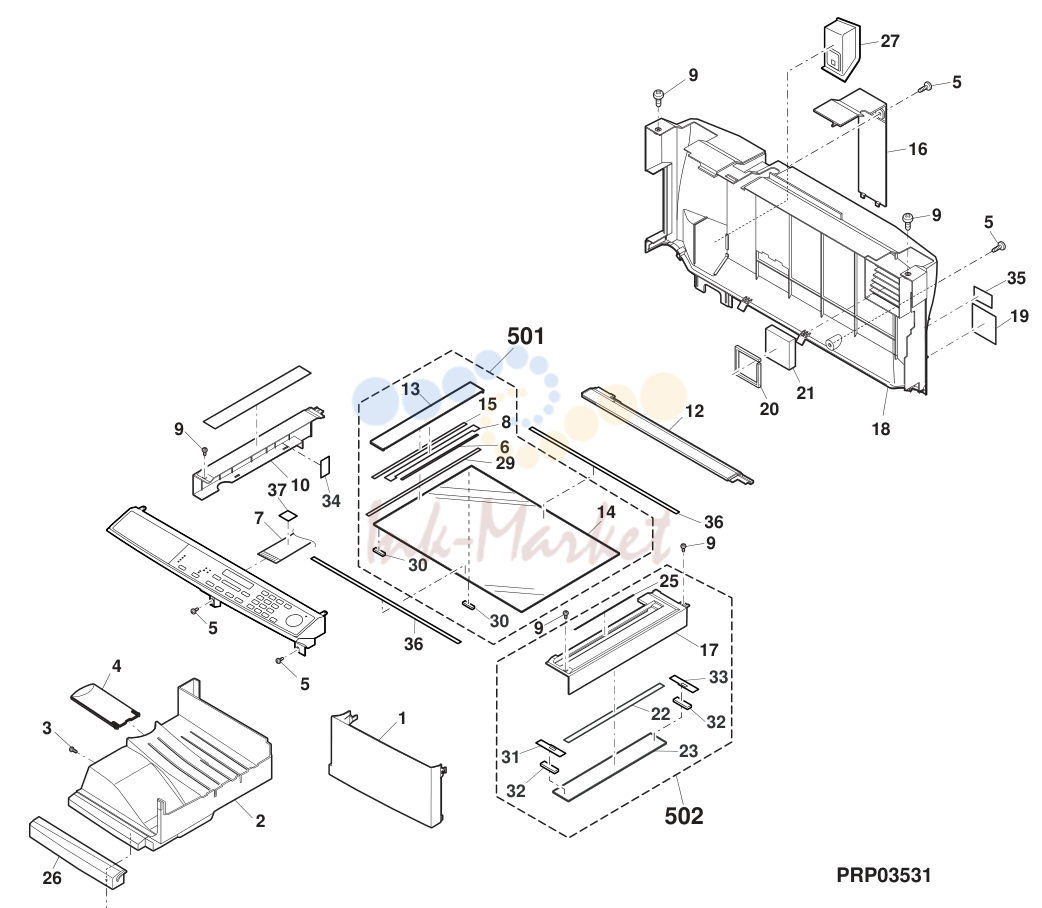

1			Exteriors
1	GCAB-0109QSZ1 запросить цену →		AP D Front cover
2	LSOU-0048QSR2 запросить цену →		AX N D Delivery tray (Except Europe)
3	XBBS730P08000 запросить цену →		AA C Screw(3×8)
4	LSOU-0043QSR2 запросить цену →		AK D Extension tray
5	XEBS740P12000 ✓ в наличии		AA C Screw(4×12)
6	PTPE-0041QSZZ запросить цену →		AB C Glass fixing double-sided tape B
7	DHAI-0517QSPZ запросить цену →		AK C OP-MCU harness
8	PSHEZ0369QSZZ запросить цену →		AE C Shading sheet
9	XHBS730P08000 запросить цену →		AB C Screw(3×8)
10	GCAB-0111QSR1 запросить цену →		AL D Left cabinet
12	GCOV-0067QSRZ запросить цену →		AG D Rear cover
13	CFIX-0027QS03 запросить цену →		AL D Glass fixing plate
14	PGLSP0007QSZZ запросить цену →		AV B Table glass
15	PTPE-0040QSZZ запросить цену →		AC C Glass fixing double-sided tape A
16	GCOV-0058QSW1 запросить цену →		AH D Network PWB option cover
17	GCAB-0112QSRZ запросить цену →		AK D Right cabinet
18	GCAB-0113QSZ1 запросить цену →		AX D Rear cabinet
19	TCAUA1069FCZZ запросить цену →		AC D Service caution label [AR-M201(Except Europe)]
20	PMLT-0024QSZZ запросить цену →		AC C Fan cushion
21	PFILZ0002QSZZ запросить цену →		AL A Ozone filter [AR-M201(Except Europe)]
22	PTPE-0064QSZZ запросить цену →		AC C SPF glass double-sided tape
23	PGLSP0008QSZZ запросить цену →		AH B SPF glass
25	PTPE-0010QSZZ запросить цену →		AC C Slit glass tape
26	GCAB-0110QSZZ запросить цену →		AK D Front cover left
27	GCOV-0074QSZZ запросить цену →		AG D Rear cabinet cover
29	PTPE-0060QSZZ запросить цену →		AC C OC Glass tape
30	PGSK-0043QSZZ запросить цену →		AC C OC gasket
31	PSHEZ0590QSPZ запросить цену →		AE C Glass tape F
32	LPLTM0410QSZZ запросить цену →		AD C Glass earth plate
33	PSHEZ0591QSPZ запросить цену →		AE C Glass tape R
34	PSHEZ0588QSPZ запросить цену →		AF C Left cabinet sheet
36	PSHEZ0574QSZZ запросить цену →		AD C Glass sealing sheet [AR-M201(Except Europe)]
37	PSHEZ0580QSZZ запросить цену →		AB C OP-FFC sheet
501	CFIX-0027RS52 запросить цену →		AZ E Table unit
502	CCAB-0112RS52 запросить цену →		AY E Right cabinet unit SPF
2			Original cover unit
1	GCOVH0072QSZZ запросить цену →		AY D OC cover
3	CHNG-0007QS04 запросить цену →		AL C OC hinge
4	XEBS740P10000 запросить цену →		AA C Screw(4×10)
901	CCOVH0072RS51 запросить цену →		BC E OC cover unit

2. 1 Exteriors

№	Артикул	Альт. артикул	Описание
3			Operation panel
1	CPNLH0062QS02 запросить цену →		AK D Key sheet
2	GCAB-0119QSZZ запросить цену →		AF D FAX cabinet
4	GCAB-0118QSRZ запросить цену →		AP D Operation panel cabinet
5	XEBS730P08000 запросить цену →		AC C Screw(3×8)
6	JBTN-0098QSRZ запросить цену →		AE C Mode key
7	CBTN-0097QS02 запросить цену →		AL E Ten key AS
8	CBTN-0099QS02 запросить цену →		AD E CA key AS
9	CFILW0019QS01 запросить цену →		AK D Copy key filter
10	CBTN-0101QS02 запросить цену →		AH E Start key AS
11	CPWBF0209QS33 запросить цену →		BR N E Operation PWB
12	DHAI-0543QSPZ запросить цену →		AM C FAX-KEY harness
13	GCAB-0117QSZZ запросить цену →		AP D Operation cabinet
4			Side door unit
1	GCAB-0007QSW6 запросить цену →		AU D Side door
2	PTME-0004QSWZ запросить цену →		AH C Lock pawl
3	MSPRT0029QSZZ запросить цену →		AC C Lock pawl spring
4	PGIDM0008QSZZ запросить цену →		AD D Hinge guide
5	LPLTM0132QSZZ запросить цену →		AH C Earth plate [AR-M201]
6	MSPRD0381QSZZ запросить цену →		AD C Earth spring
7	XHBS730P06000 запросить цену →		AC C Screw(3×6)
8	XEBS730P06000 запросить цену →		AA C Screw(3×6)
9	LFRM-0003QSJ3 запросить цену →		AN C Side door inner frame
10	XEBS730P10000 запросить цену →		AC C Screw(3×10)
11	MSPRC0032QSZZ запросить цену →		AB C Transfer pressure spring
12	DHAI-0291QSZZ запросить цену →		AC C TC FB harness
13	MSPRC0031QSZZ запросить цену →		AB C PS earth spring
14	MSPRC0030QSZ1 запросить цену →		AD C PS pressure spring
15	NSFTZ0086QSZZ запросить цену →		AZ C PS follower shaft
16	XRESP30-06000 запросить цену →		AA C E-ring(E3)
17	NROLP1122FCZZ ✓ в наличии		AF C PS upper roller
18	CHLDZ0010RS52 запросить цену →		AU E Transfer unit
21	XEPS730P08X00 запросить цену →		AA C Screw(3×8X) [AR-M201]
22	NGERH0048QSZZ запросить цену →		AE C DUP drive gear [AR-M201]
23	NGERH0051QSZZ запросить цену →		AE C DUP drive gear A [AR-M201]
24	NROLP0025QSZZ ✓ в наличии		AM C DUP drive roller [AR-M201]
25	MSPRC0050QSZZ запросить цену →		AB C DUP pressure spring [AR-M201]
26	NROLP1122FCZZ ✓ в наличии		AF C PS upper roller [AR-M201]
27	XBPS730P04KS0 запросить цену →		AB C Screw(3×4KS)
28	XBBS740P08000 запросить цену →		AA C Screw(4×8)
29	PSHEP0586QSZZ запросить цену →		AE C Fusing front transport sheet
30	LBNDJ0037FCZ1 запросить цену →		AA C Band(T18S) [AR-M201]
31	PSHEP0612QSZZ запросить цену →		AA N C Lib guide sheet
4			Side door unit

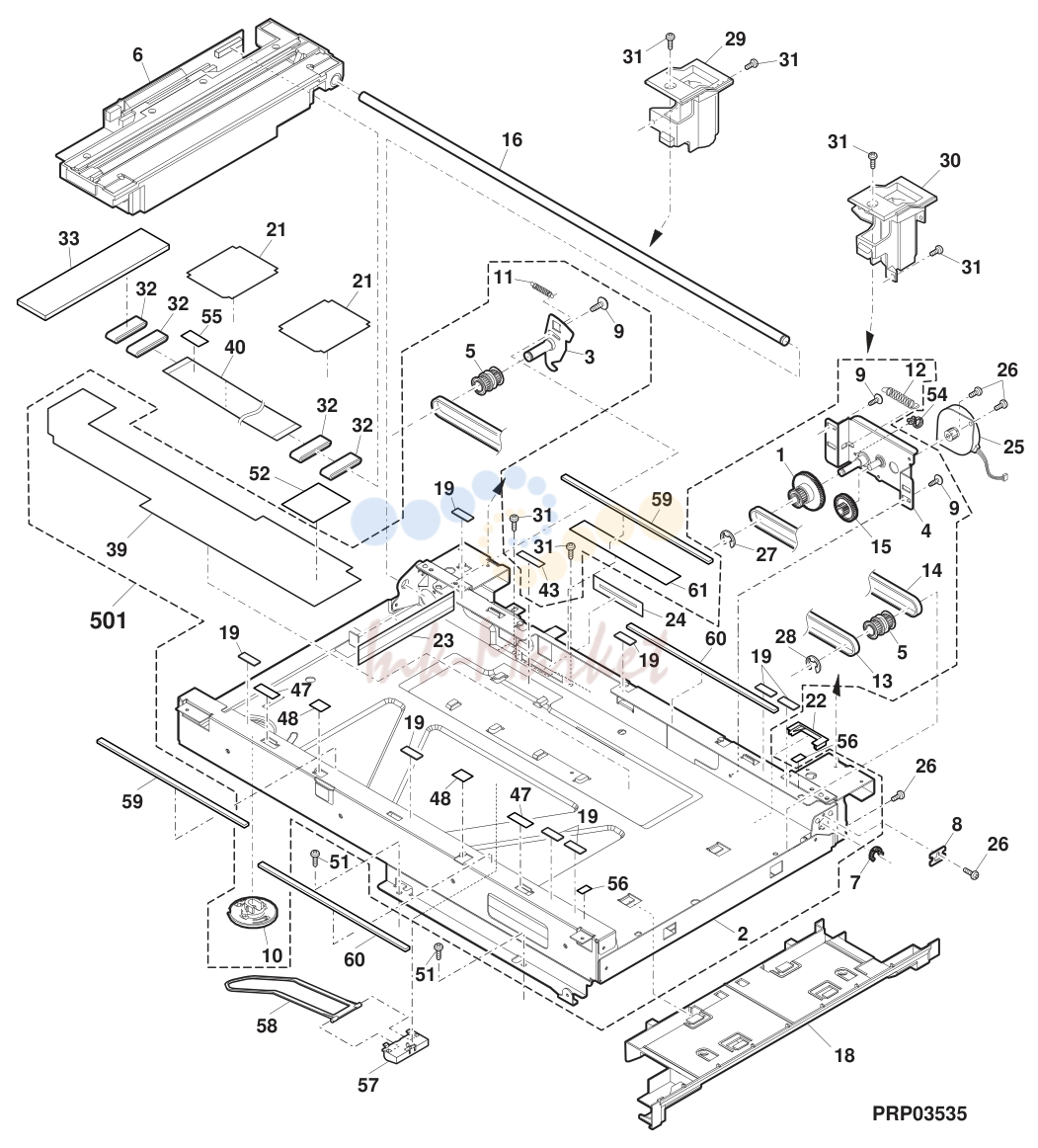

5			Optical frame
1	CGERH0162QS01 запросить цену →		AN C Pulley gear
2	CPLTM0288QS04 запросить цену →		AZ E Scanner plate
3	CPLTM0291QS01 запросить цену →		AG C Tension plate
4	CPLTM0294QS02 запросить цену →		AK C Motor fixing plate
5	CPLYZ0028QS01 запросить цену →		AM C Idle pulley
6	DUNT-0647QSZZ запросить цену →		BV E Carriage unit
7	LHLDZ0093QSZZ запросить цену →		AC C Rod holder
8	LSTPF0013QSZZ запросить цену →		AC C Rod stopper
9	LX-BZ0033QSPZ запросить цену →		AB C Screw(3×6)
10	MLOKZ0006QSR3 запросить цену →		AD N C Carriage lock
11	MSPRT0283QSZZ запросить цену →		AC C Tension spring
12	MSPRT0380QSZZ запросить цену →		AC C Motor spring
13	NBLTT0030QSZ1 запросить цену →		AH B Belt(473MXL)
14	NBLTT0031QSZ1 запросить цену →		AF B Belt(190MXL)
15	NGERH0161QSZZ запросить цену →		AL C Idle gear
16	NSFTZ0063QSPZ запросить цену →		AK C Slide shaft
18	PGIDM0135QSZZ запросить цену →		AL D Paper guide
19	PGUMS0004QSZZ запросить цену →		AA C Table glass rubber
21	PSHEZ0367QSZ1 запросить цену →		AD C Cable fixing sheet
22	PDUC-0007QSZZ запросить цену →		AC D Fan duct
23	PSHEZ0376QSZ1 запросить цену →		AD C CCD Insulator sheet
24	PSHEZ0377QSZZ запросить цену →		AC C Edge protect sheet
25	RMOTS0068QSPZ запросить цену →		BC B Scanner motor
26	XHBS730P06000 запросить цену →		AC C Screw(3×6)
27	XRESP50-06000 запросить цену →		AA C E-ring(E5)
28	XRESP70-08000 запросить цену →		AA C E-ring(E7)
29	PGIDM0019QSW3 запросить цену →		AH D Hinge guide L
30	PGIDM0020QSW4 запросить цену →		AH D Hinge guide R
31	XHBS730P08000 запросить цену →		AB C Screw(3×8)
32	RCORF0018QSZZ запросить цену →		AR C FFC core
33	PMLT-0130QSZZ запросить цену →		AC C Scanner cushion
39	PSHEZ0389QSZ2 запросить цену →		AG C Scanner sheet
40	DHAI-0268QSZ4 запросить цену →		AG C CCD-MCU harness
43	PTPE-0045QSZZ запросить цену →		AA C CCD harness double-sided tape
47	PSHEZ0576QSZZ запросить цену →		AA C Dust sheet A [AR-M201(Except Europe)]
48	PSHEZ0577QSZZ запросить цену →		AA C Dust sheet B [AR-M201(Except Europe)]
51	XEBS740P12000 ✓ в наличии		AA C Screw(4×12)
52	PSHEZ0584QSZZ запросить цену →		AF C FFC hold sheet
54	LBNDJ0071FCZZ запросить цену →		AC C Scanner motor harness fixing band
55	PMLT-0128QSZZ запросить цену →		AB C FFC core cushion
56	PGSK-0043QSZZ запросить цену →		AC C OC gasket
57	LHLDZ0111QSZZ запросить цену →		AE C Paper fixing holder
58	MARMP0050QSZZ запросить цену →		AF C Paper fixing arm
59	PMLT-0123QSZZ запросить цену →		AC C Dust cushion(170) [AR-M201(Except Europe)]
60	PMLT-0124QSZZ запросить цену →		AB C Dust cushion(140) [AR-M201(Except Europe)]
61	PSHEZ0573QSZZ запросить цену →		AC C Dust sheet [AR-M201(Except Europe)]
501	CPLTM0288QS36 запросить цену →		AR E Scanner plate unit[Except No.47,48,56,60] [AR-M201(Except Europe)]

3. 5 Optical frame

№	Артикул	Альт. артикул	Описание

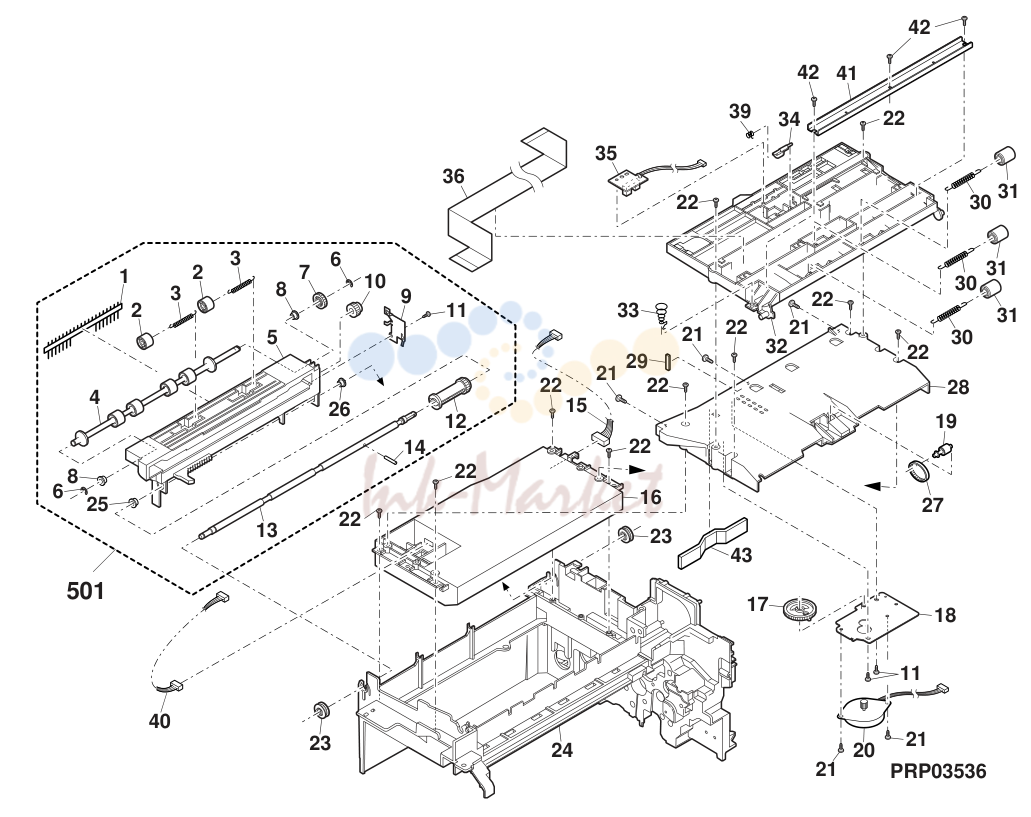

6			Shifter unit
1	PBRSS0027QSZ1 запросить цену →		AM B Discharge brush
2	NROLP0106QSZZ запросить цену →		AC C Shifter roller
3	MSPRT0338QSZZ запросить цену →		AC C Shifter spring
4	NROLR0107QSP2 запросить цену →		AQ C Shifter roller
5	MSLIP0001QSZ2 запросить цену →		AN C Slider N
6	XRESP30-06000 запросить цену →		AA C E-ring(E3)
7	NGERH0177QSZZ запросить цену →		AC C Shifter gear(20TB)
8	NBRGC0579FCZZ запросить цену →		AE C Roller bearing
9	LPLTM0351QSZZ запросить цену →		AD C Earth spring
10	NGERH0175QSZZ запросить цену →		AC C Shifter gear(17T)
11	XEBS730P06000 запросить цену →		AA C Screw(3×6)
12	NGERH0176QSZZ запросить цену →		AE C Shifter gear(20TA)
13	NSFTZ0077QSPZ запросить цену →		AU C Shifter shaft
14	LPINS0265FCZZ запросить цену →		AB C Spring pin(M3x12)
15	DHAI-0530QSP1 запросить цену →		AG C Laser harness
16	DUNTK0645QSZZ запросить цену →		BV E LSU
17	NGERH0194QSZZ запросить цену →		AC C Shifter gear(24/60T)
18	CPLTM0352QS01 запросить цену →		AG E Motor attachment unit
19	NROLP0009ESZ1 запросить цену →		AG C Delivery auxiliary roller
20	RMOTS0047QSZZ запросить цену →		AR B Shifter motor
21	XHBS730P06000 запросить цену →		AC C Screw(3×6)
22	XEBS730P10000 запросить цену →		AC C Screw(3×10)
23	NPLYZ0001QSZZ запросить цену →		AE C Pulley(22T)
24	LFRM-0002QSZ5 запросить цену →		AS C Middle frame
25	NBRGP0699FCZZ запросить цену →		AF C Separator pawl bearing
26	NBRGC0651FCZZ запросить цену →		AD C Multi manual paper feed bearing
27	NBLTH0043QSZZ запросить цену →		AL B Delivery auxiliary belt
28	PGIDM0121QSZ1 запросить цену →		AM D Lower paper guide
29	PMLT-0086QSZZ запросить цену →		AA C Silence cushion
30	MSPRT0344QSZZ запросить цену →		AC C Delivery transport roller spring
31	NROLP1122FCZZ ✓ в наличии		AF C PS upper roller
32	PGIDM0120QSZ1 запросить цену →		AN D Upper paper guide
33	MSPRD0390QSZZ запросить цену →		AD C Delivery earth spring
34	MLEVP0005QSZ3 запросить цену →		AC C Delivery actuator
35	CPWBF0191QSF0 запросить цену →		AH E POD sensor PWB
36	DHAI-0517QSPZ запросить цену →		AK C OP-MCU harness
39	MSPRD0363QSZZ запросить цену →		AC C Delivery actuator spring
40	DHAI-0529QSP1 запросить цену →		AH C Polygon harness
41	PGIDH0134QSZZ запросить цену →		AF D Upper paper guide reinforce plate
42	XEBS730P08000 запросить цену →		AC C Screw(3×8)
43	PGIDH0139QSZZ запросить цену →		AD D Lower paper guide reinforce plate
501	CSLIP0001RS53 запросить цену →		AZ E Slider unit

4. 6 Shifter unit

№	Артикул	Альт. артикул	Описание

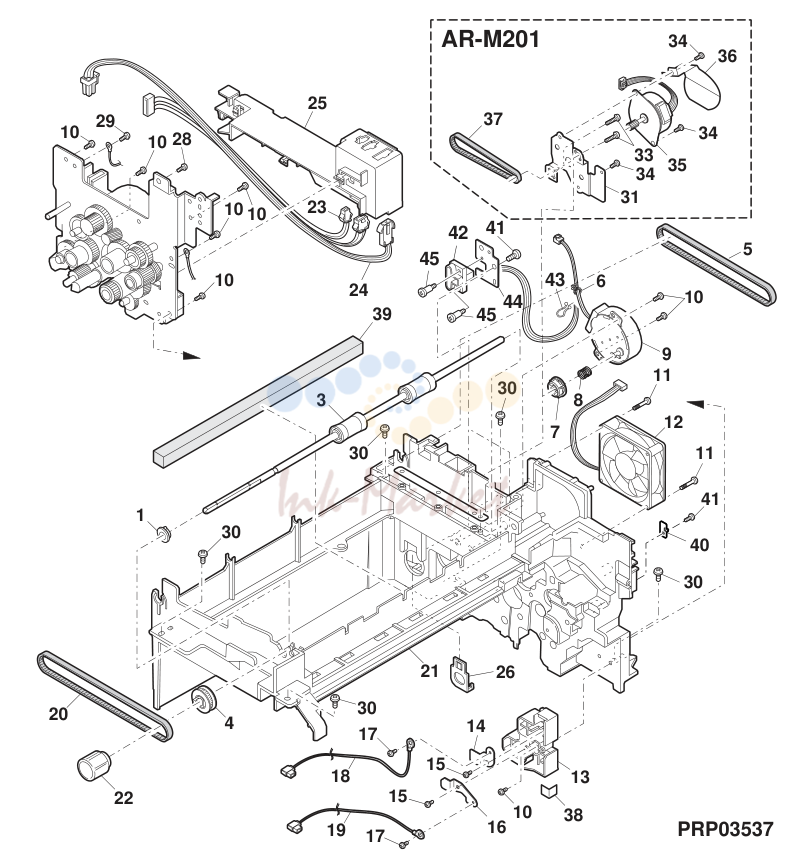

7			Middle frame
1	NBRGC0579FCZZ запросить цену →		AE C Roller bearing
3	NROLP0012QSP2 запросить цену →		AL C Delivery transport roller lower
4	NPLYZ0001QSZZ запросить цену →		AE C Pulley(22T)
5	NBLTT0045QSZZ запросить цену →		AH B Delivery roller drive belt [AR-M200]
6	LBNDJ0043FCP1 запросить цену →		AB C Snap band(SG-130)
7	NCPL-0006QSZZ запросить цену →		AC C Hopper coupling S
8	MSPRC0330QSZZ запросить цену →		AC C Hopper spring
9	RMOTD0009QSPZ запросить цену →		AU B Toner motor
10	XEBS730P10000 запросить цену →		AC C Screw(3×10)
11	XEBS730P30000 запросить цену →		AC C Screw(3×30)
12	NFANP0016QSPZ запросить цену →		BE B Exhaust fan
13	LHLDZ0018QSZZ запросить цену →		AE C TC high voltage holder
14	QSLP-0006QSZZ запросить цену →		AE C BC High voltag electrode plate
15	XEBS730P06000 запросить цену →		AA C Screw(M3×6)
16	QSLP-0005QSZZ запросить цену →		AE C TC High voltag electrode plate
17	XBPSC30P06K00 запросить цену →		AA C Screw(3×6K)
18	DHAI-0267QSPZ запросить цену →		AG C BC harness
19	DHAI-0292QSZZ запросить цену →		AF C TC harness
20	NBLTT0039QSZZ запросить цену →		AE B Belt(308)
21	LFRM-0002QSZ5 запросить цену →		AS C Middle frame
22	JKNBZ0001QSZZ запросить цену →		AE D Roller rotation knob
23	DHAI-0287QSZZ запросить цену →		AF C PPD2 interface harness
24	DHAI-0536QSPZ запросить цену →		AL C Heater lamp harness
25	PGIDM0009QSZ2 запросить цену →		AG D Harness guide
26	LPINS0009QSZZ запросить цену →		AD C DV guide pin [Other Countries]
28	LX-BZ1125FCPZ запросить цену →		AA C Screw(3×6)
29	XBBS730P08000 запросить цену →		AA C Screw(3×8)
30	XEBS740P12000 ✓ в наличии		AA C Screw(4×12)
31	LPLTM0401QSZ1 запросить цену →		AE C DUP motor heat sink [AR-M201]
33	XEBS730P10000 запросить цену →		AC C Screw(3×10) [AR-M201]
34	XHBS730P06000 запросить цену →		AC C Screw(3×6) [AR-M201]
35	RMOTP0060QSPZ запросить цену →		BN B DUP motor [AR-M201]
36	PSHEZ0581QSZZ запросить цену →		AE C Harness protection sheet [AR-M201]
37	NBLTT0040QSZZ запросить цену →		AE B DUP drive belt [AR-M201]
38	PSHEZ0155QSZ1 запросить цену →		AD C Dustploof sheet [AR-M201]
39	PMLT-0087QSZZ запросить цену →		AC C LSU dustploof cushion
40	LPLTM0390QSZZ запросить цену →		AD C FU fixing plate R
41	XEBS730P08000 запросить цену →		AC C Screw(3×8)
42	DHAI-0516QSPZ запросить цену →		AT C CRUM2 harness
43	LHLDW1334FCZZ запросить цену →		AA C Holder
44	LPLTM0149QSZZ запросить цену →		AD C Connector fixing plate
45	LX-BZ0020QSPZ запросить цену →		AB C Screw

5. 7 Middle frame

№	Артикул	Альт. артикул	Описание
8			Base plate unit
1	CPWBF0191QSE9 запросить цену →		AH E PPD1 sensor PWB
2	MLEVP0006QSZZ запросить цену →		AD C PS front actuator
3	MSPRC0026QSZ1 запросить цену →		AB C PS front actuator spring
4	XEBS730P10000 запросить цену →		AC C Screw(3×10)
5	PGIDM0010QSZ1 запросить цену →		AG D TC front paper guide upper
6	XRESP50-06000 запросить цену →		AA C E-ring(E5)
7	NROLR0013QSZ2 запросить цену →		AP A PS lower roller
8	NBRGC0100FCZ1 запросить цену →		AC C Bearing
9	NGERH0020QSZZ запросить цену →		AG C Clutch gear(26T)
10	PPIPP0109FCZ1 ✓ в наличии		AC C Manual paper feed clutch sleeve Pipe A
11	MSPRC1316FCZ1 ✓ в наличии		AE C Manual paper feed clutch spring B
12	XPSSJ20-07000 ✓ в наличии		AA C Spring pin(φ2-7)
13	LBOSZ1851FCZZ ✓ в наличии		AC C Clutch boss
14	XRESP40-06000 ✓ в наличии		AA C E-ring(E4)
15	LBOSZ1031FCZ3 ✓ в наличии		AC C Clutch boss
16	MSPRC0161QSZZ ✓ в наличии		AF C Clutch spring
17	PPIPP0003QSZZ запросить цену →		AD C Clutch sleeve
18	NGERH1132FCZZ запросить цену →		AH C Clutch gear(29T)
19	NBRGP0562FCZZ запросить цену →		AD C Bearing
20	CSFTZ0068RS72 запросить цену →		AX E Paper feed shaft unit
21	NGERH0022QSZZ ✓ в наличии		AC C Gear(33T)
22	NGERH0026QSZZ запросить цену →		AD C Gear(21/29T)
23	NGERH0025QSZZ ✓ в наличии		AD C W gear(30T)
24	CPLTM0024QS01 ✓ в наличии		AG C PF plate
25	LPLTM0046QSZZ запросить цену →		AE C PS semicircular earth plate
26	QSW-B0017QSZZ запросить цену →		AF B Tray detect switch
27	DHAI-0269QSZZ запросить цену →		AD C CED1 harness
28	GDAI-0001QSW7 запросить цену →		BG N D Base plate (Except Europe)
29	PSHEZ2026FCZ1 запросить цену →		AB C Sheet M1
30	LHLDZ0017QSZZ запросить цену →		AD C Pressure plate holder
31	MSPRC0047QSZZ запросить цену →		AA C Pressure plate spring
32	PCOVP0013QSZZ запросить цену →		AD D Multi cover
34	LRALP0001QSJ2 запросить цену →		AM C Base plate rail R
35	XEBS740P12000 ✓ в наличии		AA C Screw(4×12)
36	PSHEZ2174FCZZ запросить цену →		AB C Paper feed sheet
37	XBPS730P08KS0 запросить цену →		AB C Screw(3×8KS)
38	PCOVP0007QSJZ запросить цену →		AE D Sensor cover
41	MSPRC0077QSZ1 запросить цену →		AB C Front cabinet lever spring
42	LPLTM0016QSZZ запросить цену →		AE C Front cabinet lever plate
43	LX-WZ0023FCPZ запросить цену →		AA C Washer
44	XEBS730P10000 запросить цену →		AC C Screw(3×10)
45	XEBS740P12000 ✓ в наличии		AA C Screw(4×12)
46	CPLTM0038QS02 запросить цену →		AG C 2nd joint gear fixing plate
47	NGERH1169FCZZ запросить цену →		AF C 2nd joint gear
48	XRESP70-08000 запросить цену →		AA C E-ring(E7)
53	DHAI-0423QSZZ запросить цену →		AD C PD1 harness
55	LPLTM0394QSZZ запросить цену →		AC C FU fixing plate F
56	XEBS730P08000 запросить цену →		AC C Screw(3×8)
58	LHLDZ0080QSZZ запросить цену →		AC C DV fixing block
59	LPLTM6022FCZZ запросить цену →		AC C M4 plate N
60	PCOVP0051QSZZ запросить цену →		AF D OP gear cover
61	LX-BZ0700FCPZ запросить цену →		AB C Screw(4×12)
62	MLEVP0048QSZZ запросить цену →		AD C Width actuator
63	MSPRD0158QSZZ запросить цену →		AB C Width actuator spring
64	LX-WZ2028SCPZ запросить цену →		AA C Washer(φ12)
65	PSHEZ0470QSZZ запросить цену →		AC C Rail R sheet F
66	PSHEZ0471QSZZ запросить цену →		AC C Rail R sheet R

6. 8 Base plate unit 1

№	Артикул	Альт. артикул	Описание
9			Base plate unit
1	LHLDZ0121QSZ6 запросить цену →		AN C PWB holder
2	MSPRD0337QSZ1 запросить цену →		AE C Earth wire
3	XHBS730P06000 запросить цену →		AC C Screw(3×6)
4	CPWBX0206QS37 запросить цену →		CE N E MCU PWB[Include No.35] [AR-M201(Europe)]
7	DHAI-0544QSP1 запросить цену →		AH C AC interface harness
8	RCORF0034FCZZ запросить цену →		AR C Core
9	LPLTM0416QSZZ запросить цену →		AG C NWB fixing plate
11	XEBS730P10000 запросить цену →		AC C Screw(3×10)
12	LBNDJ0071FCZZ запросить цену →		AC C Band
14	XBBS730P06000 запросить цену →		AC C Screw(3×6)
15	XEBS740P12000 ✓ в наличии		AA C Screw(4×12)
17	GDAI-0001QSW7 запросить цену →		BG N D Base plate (Except Europe)
18	GLEGG0064FCZZ запросить цену →		AC C Rubber foot
19	LBNDJ0013FCZ1 запросить цену →		AE C Wire band
21	LPLTM0020QSZZ запросить цену →		AL C Base plate reinforce plate F
22	LSUPP0133FCPZ запросить цену →		AC C Supporter(MPK-10-0 V0)
23	XBPS730P08KS0 запросить цену →		AB C Screw(3×8KS)
25	XBPSN40P06K00 запросить цену →		AA C Screw(4×6K)
30	LPLTM0397QSZZ запросить цену →		AG C Connector plate
31	LHLDZ0117QSZZ запросить цену →		AQ C Power supply hold plate
32	DHAI-0525QSPZ запросить цену →		AX C PS harness
36	DHAI-0441QSZZ запросить цену →		AK C 2nd CS IF harness
37	RCORF0021QSZZ запросить цену →		AK C Core
40	DHAI-0491QSZZ запросить цену →		AL C AC inlet harness

7. 9 Base plate unit 2

№	Артикул	Альт. артикул	Описание
1	PGIDM0136QSZ1 запросить цену →		AN D U-turn guide lower
2	VRHRST2HB157K ✓ в наличии		AD C Resistor(1/2W 150MΩ)
3	MSPRD0391QSZZ запросить цену →		AD C Fusing upper earth spring
4	PBRSR0004QSZ1 запросить цену →		AD B Discharger brush FU
5	PCOVP0111QSZZ запросить цену →		AD D Fusing cover F
6	MSPRP0033QSZZ запросить цену →		AD C Copy lamp spring F
7	LFRM-0078QSZ1 запросить цену →		AQ C Fusing upper frame
8	LX-BZ0010QSPZ запросить цену →		AB C Screw(3×6)
9	RDTCT0128FCPZ запросить цену →		AN B Thermistor
10	XBPS730P10KS0 запросить цену →		AB C Screw(3×10KS)
11	CTME-0034QS01 запросить цену →		AF C Separator pawl
12	CTHM-0006RS51 запросить цену →		AS E FU thermostat unit
13	CPWBF0191QSF1 запросить цену →		AH E PPD2 sensor PWB
14	MSPRP0034QSZZ запросить цену →		AE C Copy lamp spring R
15	PCOVP0011QSZ1 запросить цену →		AG D Fusing cover R
16	DHAI-0537QSPZ запросить цену →		AL C Heater lamp harness
17	LBNDJ0013FCZ1 запросить цену →		AE C Wire band
18	LSTPP0116FCZZ запросить цену →		AA C Roller stopper
19	NGERH0540FCZ3 ✓ в наличии		AD C Fusing gear(45T)
20	NBRGP0029QSZZ ✓ в наличии		AF C Fusing bearing
21	NROLI0137QSZZ ✓ в наличии		BA A Heart roller
23	MLEVP0114QSZZ запросить цену →		AD C Pressure release lever R
24	NBRGP0028QSZZ ✓ в наличии		AE C Pressure bearing N
25	MSPRC0368QSZZ запросить цену →		AC C Pressure spring
26	LX-WZ0313FCPZ ✓ в наличии		AA C Washer
27	NROLR0138QSZZ ✓ в наличии		AZ A Pressure roller
28	MLEVP0113QSZZ запросить цену →		AD C Pressure release lever F
30	LFRM-0079QSZZ запросить цену →		AL C Fusing lower frame
31	XBBS730P10000 запросить цену →		AA C Screw(3×10)
32	TCAUH0023QSZZ запросить цену →		AC D High temperature caution label
33	PSHEZ0553QSZZ запросить цену →		AE C PG earth sheet CN
34	PGIDH0026QSZZ запросить цену →		AE D Fusing front paper guide
35	PSHEP0023QSZZ запросить цену →		AF C Fusing front PG sheet
36	LX-BZ0735FCPZ запросить цену →		AA C Screw
37	MSPRT0054QSZ1 запросить цену →		AB C Reverse gate spring
38	LPLTP0400QSZZ запросить цену →		AM C Reversal gate
39	XRESP30-04000 запросить цену →		AA C E-ring(E3)
40	PSHEP0047QSZZ запросить цену →		AC C Handle label
41	XEBS730P08000 запросить цену →		AC C Screw(3×8)
42	XBPS730P08KS0 запросить цену →		AB C Screw(3×8KS)
43	MSPRD0336QSZZ запросить цену →		AD C Fusing lower earth spring
44	XBPS730P18KS0 запросить цену →		AB C Screw(3×18KS)
45	NBRGP0567FCZZ ✓ в наличии		AG C Fusing bearing
46	LPLTM0399QSZZ запросить цену →		AC C Fixing plate R
47	LPLTM0398QSZZ запросить цену →		AC C Fixing plate F
48	PTME-0036QSZZ ✓ в наличии		AF C Lower pawl
49	MSPRD0369QSZZ запросить цену →		AB C Lower pawl spring
901	DUNTW0644RS11 запросить цену →		BQ E Fusing unit[Except No.42,44](200V)

8. F Fusing unit

№	Артикул	Альт. артикул	Описание
1	XBBS740P06000 запросить цену →		AA C Screw(4×6)
2	RMOTP0061QSPZ запросить цену →		BS B Main motor
3	MSPRC0053QSZ1 запросить цену →		AC C Pulley spring [AR-M200]
4	NGERH0050QSZZ запросить цену →		AD C Ratchet gear(33T) [AR-M200]
5	NPLYZ0002QSZZ запросить цену →		AC C Pulley(17T) [AR-M200]
6	NGERH0010QSZZ запросить цену →		AD C Gear(28T)
7	NGERH0009QSZZ ✓ в наличии		AD C Gear(46/16T)
8	NGERH0014QSZZ ✓ в наличии		AD C Gear(30/15T)
9	CGERH0011RS51 ✓ в наличии		AE E MG gear unit
10	NGERH0015QSZZ запросить цену →		AD C Gear(37/15T)
11	NGERH0007QSZZ запросить цену →		AH C Gear(68/26T)
12	NGERH0016QSZ1 запросить цену →		AD C Coupling gear(34T)
13	NGERH0019QSZ1 ✓ в наличии		AC C Ratchet gear(21T)
14	NGERH0018QSZZ запросить цену →		AC C Ratchet gear(28T)
15	MSPRC0023QSZ1 запросить цену →		AC C Ratchet spring
16	NGERH0206QSZ1 запросить цену →		AU N C Gear(19/55T)
17	NGERH0017QSZ1 запросить цену →		AD C Gear(33/20/15T)
18	NGERH0012QSZZ запросить цену →		AE C Gear(20T)
19	NGERH0013QSZZ ✓ в наличии		AG C Gear(31/17T)
20	CPLTM0042QS05 запросить цену →		AY C Main drive plate [AR-M201]
21	XBBS730P04000 запросить цену →		AA C Screw(3×4)
22	RPLU-0035QSPZ запросить цену →		AL B Solenoid
23	MSPRC1318FCZ1 запросить цену →		AA C Manual paper feed spring B
24	PTME-0035QSZZ запросить цену →		AC C PS roller pawl
25	RPLU-0002QSPZ запросить цену →		AN B Solenoid
26	PTME-0003QSZ2 ✓ в наличии		AD C Roller pawl
27	DHAI-0514QSPZ запросить цену →		AG C Main motor harness
901	CPLTM0042RS64 запросить цену →		BK E Main drive unit[Except No.27] [AR-M201]
1	CCLEZ0005RS51 запросить цену →		AQ A Charger cleaner unit
2	XEBS730P08000 запросить цену →		AC C Screw(3×8)
3	PCOVP0023QSJ1 запросить цену →		AH D Multi upper cover
4	CSW-M0016RS51 запросить цену →		AG B Side door detect switch unit
5	XEPS720P10000 запросить цену →		AA C Screw(2×10)
6	MSPRP0110QSZ2 запросить цену →		AC C Door switch spring
7	PSHEZ0075QSZZ запросить цену →		AC C MB upper guide sheet
1	NROLR0922FCZ2 запросить цену →		AR A Manual paper feed roller
2	XRESP40-06000 ✓ в наличии		AA C E-ring(E4)
3	NGERH0992FCZZ ✓ в наличии		AB C Gear(20T)
4	MARMP0173FCZ1 запросить цену →		AC C Arm C
5	NROLR0105QSPZ ✓ в наличии		AR A Roller R
6	XPSSJ20-07000 ✓ в наличии		AA C Spring pin(φ2-7)
7	NGERH0990FCZZ запросить цену →		AB C Gear(16T)
8	NSFTZ2311FCPZ запросить цену →		AU C Cam boss A shaft
9	LBSHZ0303FCZZ запросить цену →		AC C M bushing C
10	LBRC-0055FCZZ ✓ в наличии		AK C Multi feed bracket
11	XEBS730P08000 запросить цену →		AC C Screw(3×8)
12	PGIDM0014QSJ1 запросить цену →		AF D DUP upper guide
14	MSPRC0049QSZZ запросить цену →		AC C Manual paper feed earth spring
15	LBOSZ1851FCZZ ✓ в наличии		AC C Clutch boss
16	MSPRC1315FCZ1 запросить цену →		AD C Manual paper feed clutch spring A
17	PPIPP0109FCZ1 ✓ в наличии		AC C Manual paper feed clutch sleeve Pipe A
18	LBOSZ0118QSZZ запросить цену →		AE C Cam boss
19	NGERH0972FCZZ запросить цену →		AB C Gear(27T)
20	NGERH0991FCZZ запросить цену →		AC C Gear(20.20MXL)
21	LBNDJ0013FCZ1 запросить цену →		AE C Wire band
22	DHAI-0295QSZZ запросить цену →		AC C Manual feed earth harness
23	XHBS730P06000 запросить цену →		AC C Screw(3×6)
24	XBPS730P06KS0 запросить цену →		AB C Screw(3×6KS)
25	CPLTM0023QS03 запросить цену →		AG C Multi feed plate
26	PPIPP0009QSZZ ✓ в наличии		AD C Cam clutch sleeve
27	MSPRC1316FCZ1 ✓ в наличии		AE C Manual paper feed clutch spring B
28	LBOSZ1509FCZ1 ✓ в наличии		AD C Cam boss B
29	RPLU-0003QSPZ запросить цену →		AN B Multi feed solenoid
30	MSPRC1318FCZ1 запросить цену →		AA C Manual paper feed spring B
31	PTME-0179FCZZ запросить цену →		AC C Manual paper feed pawl B
32	PTME-0178FCZ1 запросить цену →		AC C Manual paper feed pawl A
33	MSPRC2175FCZZ запросить цену →		AA C Pawl A spring
34	XBBS730P08000 запросить цену →		AA C Screw(3×8)
35	LFRM-0010QSW1 запросить цену →		AP C Multi frame
36	XEBS740P12000 ✓ в наличии		AA C Screw(4×12)
37	LSTPP0300FCZZ запросить цену →		AB C Stopper plate
38	MARMP0205FCZZ запросить цену →		AF C Arm B
39	MARMP0204FCZ1 запросить цену →		AF C Arm A
40	MHNG-0002QSZ1 запросить цену →		AC C Arm hinge
41	MSPRC0048QSZZ запросить цену →		AB C Arm C spring
42	PGIDM0018QSW4 запросить цену →		AE D MB side guide R
43	PGIDM0017QSW4 запросить цену →		AE D MB side guide L
44	PCOVP0019QSW7 запросить цену →		AL D Multi tray front cover
46	NGERH0021QSZZ запросить цену →		AD C Manual paper feed gear
48	LSOU-0002QSW4 запросить цену →		AM D Multi tray
49	LSOU-0003QSW4 запросить цену →		AK D Multi tray
50	MSPRC0109QSZZ запросить цену →		AC C Door switch earth spring
51	XEBS730P10000 запросить цену →		AC C Screw(3×10)
501	CSOU-0002RS61 запросить цену →		AX E Multi manual paper feed tray unit
502	CFRM-0010RS58 запросить цену →		BD E Multi manual paper feed unit

9. I Multi manual paper feed unit

№	Артикул	Альт. артикул	Описание
1	LHLDZ0009QSDZ запросить цену →		AG C High voltage interface holder
2	CHAI-0515RS51 запросить цену →		AH C MC harness unit
3	CHAI-0273RS51 запросить цену →		AN C GB-MCFB harness unit
4	XBPSN30P06ES0 запросить цену →		AB C Screw(3×6ES)
5	MSPRC0371QSZZ запросить цену →		AC C High voltag terminal spring
6	MSPRC0372QSZZ запросить цену →		AD C High voltag terminal spring
7	MSPRC0370QSZZ запросить цену →		AC C High voltag terminal spring
8	XEBS730P08000 запросить цену →		AC C Screw(3×8)
9	LBNDJ0013FCZ1 запросить цену →		AE C Wire band
1	PSHEZ0018QSZZ запросить цену →		AF C Discharge plate sheet
2	PGIDM0011QSZZ запросить цену →		AE D Separator guide
3	PSHEP0019QSZ1 запросить цену →		AC C TC sheet
4	PGIDH0025QSZ1 запросить цену →		AG D TC front guide
5	XEBS730P06000 запросить цену →		AA C Screw(M3×6)
6	PSHEP0021QSZZ запросить цену →		AA C TC cover sheet R
7	MSPRT0513FCZ1 запросить цену →		AA C MC tension spring
8	DWIR-0466CSZZ запросить цену →		BE B Charger wire
9	QSLP-0007QSZZ запросить цену →		AC C TC electrode plate
10	MSPRC0027QSZZ запросить цену →		AC C TC electrode spring
11	MSPRC0028QSZZ запросить цену →		AC C BC electrode spring
12	MSPRC0051QSZ1 запросить цену →		AA C Transfer front guide earth spring
13	PSHEP0020QSZZ запросить цену →		AB C TC cover sheet F
14	LHLDZ0010QSZ2 запросить цену →		AL C TC holder
15	LFIX-0004QSZZ запросить цену →		AC C Holder fixing plate
16	PCASZ0002QSZZ запросить цену →		AL D TC case
901	CHLDZ0010RS52 запросить цену →		AU E Transfer unit
1	LPLTM5106FCZZ запросить цену →		AR C Rotation plate
2	PSHEZ4142FCZZ запросить цену →		AC C Turning plate sheet
3	LHLDW1226FCZZ запросить цену →		AB C Turn fastener
4	LPLTM2642FCG2 запросить цену →		AD C Tray rear edge plate
5	LPLTP5107FCZ2 запросить цену →		AG C 250 tray side plate F
6	PTME-0037QSZZ запросить цену →		AL C 250 tray pawl F
7	XRESP40-06000 ✓ в наличии		AA C E-ring(E4)
9	XEBS730P08000 запросить цену →		AC C Screw(3×8)
10	LX-WZ2028SCPZ запросить цену →		AA C Washer(φ12)
11	NGERH0193FCZZ запросить цену →		AB C Manual paper feed gear
12	TLABZ0546QSZZ запросить цену →		AB D Indication label
13	LPLTP5108FCZ2 запросить цену →		AG C 250 tray side plate R
14	PTME-0038QSZZ запросить цену →		AL C 250 tray pawl R
15	MSPRC0108QSZZ запросить цену →		AC C 250 tray spring
16	MSPRC1873FCZ1 запросить цену →		AB C Tray spring
17	MSPRC1145FCZZ запросить цену →		AA C Stopper spring
18	LSTPP0161FCZ1 запросить цену →		AB C Rotation plate stopper
19	GCASP0008QSZ1 запросить цену →		AZ D 250 tray case
20	TLABZ5148FCZZ запросить цену →		AC D Energy star label [Except AR-M201(Philippines,India)]
21	JHNDP0009QSZZ запросить цену →		AS D Tray cover
23	XEBS740P12000 ✓ в наличии		AA C Screw(4×12)
901	CCASP0008RS51 запросить цену →		BF E 250 sheets tray unit(Except No.20)
1	DHAI-0268QSZ4 запросить цену →		AG C CCD-MCU harness
3	DHAI-0525QSPZ запросить цену →		AX C PS harness
4	DHAI-0517QSPZ запросить цену →		AK C OP-MCU harness
5	DHAI-0514QSPZ запросить цену →		AG C Main motor harness
7	DHAI-0287QSZZ запросить цену →		AF C PPD2 interface harness
8	DHAI-0536QSPZ запросить цену →		AL C Heater lamp harness
9	DHAI-0516QSPZ запросить цену →		AT C CRUM2 harness
10	DHAI-0537QSPZ запросить цену →		AL C Heater lamp harness
1	XEBS730P10000 запросить цену →		AC C Screw(3×10)
2	XEBS726P05000 ✓ в наличии		AA C Screw(2.6×5)
3	QTANP0004QSZZ запросить цену →		AD C Saw terminal
4	PCASZ0004QSZZ запросить цену →		AK D MC case
5	LHLDZ0016QSZZ запросить цену →		AM C MC holder unit
6	QTANP0005QSZZ запросить цену →		AC C Grid terminal
7	PTPE-0003QSZ1 запросить цену →		AF C Saw plate tape
8	LPLTM0033QSZ1 ✓ в наличии		AF C Saw plate
9	LPLTM0034QSZ1 ✓ в наличии		AE C Grid
10	CCLEZ0013QS01 ✓ в наличии		AU A Cleaning blade
12	NCPL-0003QSZ1 запросить цену →		AC C Screw coupling
13	LX-WZ0329FCPZ запросить цену →		AB C Washer
14	PMLT-0018QSZ1 запросить цену →		AC C Transport screw cushion
15	NSFTZ0004QSZZ запросить цену →		AK C Screw
16	PSEL-0147QSZZ запросить цену →		AG C Seal R
17	PMLT-0083QSZZ запросить цену →		AA C Toner shield cushion
18	PMLT-0016QSZ1 запросить цену →		AC C CL blade cushion
19	PSEL-0146QSZZ запросить цену →		AF C Seal F
20	PMLT-0017QSZZ запросить цену →		AC C Flange cushion
21	NBRGP0299FCPZ запросить цену →		AD C DV bearing
23	PCOVP0018QSZZ запросить цену →		AG D Drum cover
24	LPLTP0010QSZZ запросить цену →		AD C Drum holding plate
25	NGERH0039QSZZ ✓ в наличии		AE C Transport pipe gear(14T)
26	NGERH0038QSZZ ✓ в наличии		AC C Transport pipe gear(15T)
27	NGERH0037QSZZ ✓ в наличии		AC C Idle gear(26T)
28	NGERH0036QSZZ ✓ в наличии		AC C Transport screw gear(30T)
29	PSHT-0004QSZ1 запросить цену →		AC C Toner pipe shutter
30	MSPRC0045QSZ1 запросить цену →		AC C Toner pipe spring
31	PPIPP0004QSZZ запросить цену →		AH C Toner pipe
32	PSPAZ0696FCZZ ✓ в наличии		AC C Pipe cap spacer
33	NSFTZ0003QSZZ запросить цену →		AD C Transport pipe screw
34	PCAPH0008QSZZ запросить цену →		AC C Toner pipe cap
35	UCLEZ0014QSZZ запросить цену →		AL D Sub blade
36	PTPE-0004QSZZ запросить цену →		AC C Sub blade tape
37	PMLT-0025QSZZ запросить цену →		AC C Shield cushion
901	CDRM-0002RS7J ✓ в наличии		BC E Process unit

Каталог очень большой (710 позиций). Показаны первые 9 узлов со схемами; полный список доступен по запросу.
