Sharp AR-M155PG — каталог запчастей со схемами

Содержание

1. DEFINITION
2. Optical frame
3. Base plate unit 1
4. Fusing unit
5. Process unit

1. DEFINITION

№	Артикул	Описание
1	CCAB-0003QS47 запросить цену →	AR N D Front cover
2	LSOU-0042QSZ1 запросить цену →	AY D Delivery tray
3	XEBSE30P08000 запросить цену →	AA C Screw(3×8)
4	LSOU-0043QSZ1 запросить цену →	AH D Extension tray
5	XEBSE40P12000 запросить цену →	AA C Screw(4×12)
6	PTPE-0041QSZZ запросить цену →	AB C Glass fixing tape B
7	DHAI-0428QSZZ запросить цену →	AH C OP-MCU harness
8	PSHEZ0369QSZZ запросить цену →	AE C Shading sheet
9	XBBSE30P08000 запросить цену →	AA C Screw(3×8)
10	GCAB-0061QSZ3 запросить цену →	AL D Left exterior
11	TLABH0560QSZZ запросить цену →	AF C Operation instruction label
12	GCOV-0045QSZ4 запросить цену →	AH D Rear cover SPF
13	CFIX-0021QS16 запросить цену →	AH D Glass fixing plate
14	PGLSP0007QSZZ запросить цену →	AV B Table glass
15	PTPE-0059QSZZ запросить цену →	AC N C Glass fixing tape
16	GCOV-0058QSZZ запросить цену →	AH D NWB option cover
17	GCAB-0062QSZ6 запросить цену →	AM D Right exterior SPF
18	GCAB-0087QSZ3 запросить цену →	AX N D Rear exterior SPF
19	TCAUA0770FCZZ запросить цену →	AB D Service caution label
20	PMLT-0024QSZZ запросить цену →	AC C Fan cushion
21	PFILZ0002QSZZ запросить цену →	AL D Ozone filter
22	PTPE-0044QSZZ запросить цену →	AC C Slit glass tape
23	PGLSP0008QSZZ запросить цену →	AH B SPF glass
25	PTPE-0010QSZZ запросить цену →	AC C Slit glass tape
26	XHBSE30P08000 запросить цену →	AA C Screw(3×8)
27	TLABZ0531TSZZ запросить цену →	* N D Class 1 label (Other Countries)
28	PSHEZ0404QSZZ запросить цену →	AF C Right cabinet ground sheet
29	PTPE-0047QSZZ запросить цену →	AC C Ground tape F
30	PTPE-0048QSZZ запросить цену →	AA C Ground tape R
31	PTPE-0049QSZZ запросить цену →	AC C Right cabinet ground tape
32	PTPE-0060QSZZ запросить цену →	AC N C Glass aluminum tape
33	PGSK-0034QSZZ запросить цену →	AE N C Gasket
34	PMLT-0069QSZZ запросить цену →	AA C Ground malt
501	CFIX-0021RS55 запросить цену →	BA E Table unit
1	GCOVH0003QSJ1 запросить цену →	AL N D OC cover S
2	GCOVH0004QSJ2 запросить цену →	AX N D OC cover M
3	PCUSS0024QSZZ запросить цену →	AV D OC mat
1	CPNLH0031QS47 запросить цену →	AY N D Operation panel sheet [AR-M150]
2	CBTN-0061QS01 запросить цену →	AE E Copy key
3	PFILZ0012QSZZ запросить цену →	AC C Copy key light
5	CBTN-0062QS01 запросить цену →	AF E CA key
6	JBTN-0074QSZ1 запросить цену →	AG C Operation key L
7	CBTN-0060QS01 запросить цену →	AK E Ten key
8	CPWBF0151QSE1 запросить цену →	BD E Operation PWB
9	XEBSD30P08000 запросить цену →	AA C Screw(3×8)
10	GCAB-0088QSZ1 запросить цену →	AV N D Operation cabinet
11	XEBSE30P10000 запросить цену →	AA C Screw(3×10)
12	GCAB-0089QSZ2 запросить цену →	AR D Operation panel cabinet
13	GCOV-0059QSZZ запросить цену →	AG C Option cover
14	CPNLH0037QS01 запросить цену →	AR D Operation panel sheet
15	DHAI-0429QSZ1 запросить цену →	AH C FAX-KEY harness
1	GCAB-0007QSJ4 запросить цену →	AU D Side door
2	PTME-0004QSZZ запросить цену →	AG C Lock pawl
3	MSPRT0029QSZZ запросить цену →	AC C Lock pawl spring
4	PGIDM0008QSZZ запросить цену →	AD C Hinge guide
5	LPLTM0043QSZZ запросить цену →	AD C Earth plate [AR-M150]
6	MSPRD0076QSZ1 запросить цену →	AD C Earth spring
7	XHBSE30P06000 запросить цену →	AA C Screw(3×6)
8	XEBSE30P06000 запросить цену →	AA C Screw(3×6)
9	LFRM-0003QSJ3 запросить цену →	AN D Side door inner frame
10	XEBSD30P10000 запросить цену →	AA C Screw(3×10)
11	MSPRC0032QSZZ запросить цену →	AB C Transcription pressure spring
12	DHAI-0291QSZZ запросить цену →	AC C TCFB harness
13	MSPRC0031QSZZ запросить цену →	AB C PS earth spring
14	MSPRC0030QSZZ запросить цену →	AC C PS pressure spring
15	NSFTZ0006QSZZ запросить цену →	AG C PS shaft
16	XRESP30-06000 запросить цену →	AA C E-ring
17	NROLP1122FCZZ ✓ в наличии	AF C PS upper roller
18	CHLDZ0010RS52 запросить цену →	AU E Transcription holder unit
21	XEPSD30P08X00 запросить цену →	AA C Screw(3×8) [AR-M155]
22	NGERH0048QSZZ запросить цену →	AE C DUP drive gear [AR-M155]
23	NGERH0051QSZZ запросить цену →	AE C DUP drive gear A [AR-M155]
24	NROLP0025QSZZ ✓ в наличии	AM C DUP drive roller [AR-M155]
25	MSPRC0050QSZZ запросить цену →	AB C DUP pressupe spring [AR-M155]
26	NROLP1122FCZZ ✓ в наличии	AF C PS upper roller [AR-M155]
27	XBPSD30P04KS0 запросить цену →	AA C Screw(3×4KS)
28	XBBSD40P08000 запросить цену →	AA C Screw(4×8)
1	CGERH0162QS01 запросить цену →	AN E Pulley gear
2	CPLTM0288QS02 запросить цену →	BC E Scanner plate
3	CPLTM0291QS01 запросить цену →	AG E Tension plate
4	CPLTM0294QS01 запросить цену →	AK E Motor fixing plate
5	CPLYZ0028QS01 запросить цену →	AM E Idle pulley
6	DUNT-0404QSZZ запросить цену →	BU E Carriage unit
7	LHLDZ0093QSZZ запросить цену →	AC C Rod holder
8	LSTPF0013QSZZ запросить цену →	AC C Rod stopper
9	LX-BZ0033QSZZ запросить цену →	AB C Screw(3×6)
10	MLOKZ0004QSZ1 запросить цену →	AD C Carriage lock
11	MSPRT0283QSZZ запросить цену →	AC C Tension spring
12	MSPRT0284QSZZ запросить цену →	AC C Motor spring
13	NBLTT0030QSZ1 запросить цену →	AH N B Belt
14	NBLTT0031QSZ1 запросить цену →	AF N B Belt
15	NGERH0161QSZZ запросить цену →	AL C Idle gear
16	NSFTZ0063QSZZ запросить цену →	AK C Slide shaft
18	PGIDM0099QSZ1 запросить цену →	AH C Paper guide
19	PGUMS0004QSZZ запросить цену →	AA C Table glass cushion
21	PSHEZ0367QSZ1 запросить цену →	AD C Cable fixing sheet
22	PDUC-0005QSZ2 запросить цену →	AD C Fan duct JAG
23	PSHEZ0376QSZ1 запросить цену →	AD C CCD insurate sheet
24	PSHEZ0377QSZZ запросить цену →	AC C Edge protect sheet
25	RMOTS0046QSZZ запросить цену →	AQ B Scanner motor
26	XHBSE30P06000 запросить цену →	AA C Screw(3×6)
27	XRESP50-06000 запросить цену →	AA C E-ring
28	XRESP70-08000 запросить цену →	AA C E-ring
29	PGIDM0059QSJ1 запросить цену →	AG N C Hinge guide L
30	PGIDM0060QSJ2 запросить цену →	AG N C Hinge guide R
31	XHBSE30P08000 запросить цену →	AA C Screw(3×8)
32	RCORF0018QSZZ запросить цену →	AR C FFC core
38	XEBSE40P12000 запросить цену →	AA C Screw(4×12)
39	PSHEZ0389QSZ1 запросить цену →	AK C Scanner sheet
40	DHAI-0268QSZ1 запросить цену →	AH C CCD-MCU harness
43	PTPE-0045QSZZ запросить цену →	AA C CCD harness double-sided tape
44	MARMP0050QSZZ запросить цену →	AF C Paper fixing arm
45	LHLDZ0111QSZZ запросить цену →	AE C Paper fixing holder
46	PSHEZ0403QSZZ запросить цену →	AG C Noise sheet
47	PTPE-0056QSZZ запросить цену →	AD C Tape
48	PMLT-0068QSZZ запросить цену →	AC C Core holder malt

2. Optical frame

№	Артикул	Описание
1	PBRSS0027QSZ1 запросить цену →	AM B Discharge brush
2	NROLP0106QSZZ запросить цену →	AC C Shiftier roller
3	MSPRT0338QSZZ запросить цену →	AC C Shiftier spring
4	NROLR0107QSZ2 запросить цену →	AQ N C Shiftier roller
5	MSLIP0001QSZ1 запросить цену →	AP N C Slider
6	XRESP30-06000 запросить цену →	AA C E-ring
7	NGERH0177QSZZ запросить цену →	AC C Shiftier gear(20TB)
8	NBRGC0579FCZZ запросить цену →	AE C Roller bearing
9	LPLTM0351QSZZ запросить цену →	AD C Earth spring
10	NGERH0175QSZZ запросить цену →	AC C Shiftier gear(17T)
11	XEBSD30P06000 запросить цену →	AA C Screw(M3×6)
12	NGERH0176QSZZ запросить цену →	AE C Shiftier gear(20TA)
13	NSFTZ0077QSZZ запросить цену →	AU C Shiftier shaft
14	LPINS0265FCZZ запросить цену →	AB C Spring pin(M3x12)
15	DHAI-0414QSZZ запросить цену →	AH C LSU harness
16	DUNTK0446QSZZ запросить цену →	BR E LSU unit
17	NGERH0178QSZZ запросить цену →	AD C Shiftier gear(24/60T)
18	CPLTM0352QS01 запросить цену →	AG E Motor attachment unit
19	NROLP0009ESZ1 запросить цену →	AG C Delivery auxiliary roller
20	RMOTS0047QSZZ запросить цену →	AR B Shiftier motor
21	XHBSD30P06000 запросить цену →	AA C Screw(3×6)
22	XEBSD30P10000 запросить цену →	AA C Screw(3×10)
23	NPLYZ0001QSZZ запросить цену →	AE C Pulley(22T)
24	LFRM-0035QSZ1 запросить цену →	AV D Middle frame
25	NBRGP0699FCZZ запросить цену →	AF C Separator pawl bearing
26	NBRGC0651FCZZ запросить цену →	AD C Multi manual paper feeding bearing
27	NBLTH0043QSZZ запросить цену →	AL B Delivery auxiliary belt
28	PGIDM0121QSZZ запросить цену →	AM C Lower paper guide
29	PMLT-0086QSZZ запросить цену →	AA C Silence cushion
30	MSPRT0344QSZZ запросить цену →	AC C Delivery transport roller spring
31	NROLP1122FCZZ ✓ в наличии	AF C PS upper roller
32	PGIDM0120QSZZ запросить цену →	AN C Upper paper guide
33	MSPRD0353QSZZ запросить цену →	AD C Delivery earth spring
34	MLEVP0005QSZZ запросить цену →	AD C Delivery actuator
35	CPWBF0147QSE6 запросить цену →	AL E POD sensor PWB
36	DHAI-0428QSZZ запросить цену →	AH C OP-MCU harness
37	RCORF0026QSZZ запросить цену →	AE C I/F FFC core
38	RCORF0021QSZZ запросить цену →	AK C Core
501	CSLIP0001RS51 запросить цену →	AZ E Slider unit
2	NBRGC0579FCZZ запросить цену →	AE C Roller bearing
3	NROLP0012QSZ2 запросить цену →	AL C Delivery trasport roller lower
4	NPLYZ0001QSZZ запросить цену →	AE C Pulley(22T)
5	NBLTT0045QSZZ запросить цену →	AH N B Delivery roller drive belt [AR-M150]
6	LBNDJ0043FCZZ запросить цену →	AA C Snap band(SG-130)
7	NCPL-0006QSZZ запросить цену →	AC C Hopper cupring S
8	MSPRC0330QSZZ запросить цену →	AC C Hopper spring
9	RMOTD0009QSZZ запросить цену →	AU B Toner motor
10	XEBSD30P10000 запросить цену →	AA C Screw(3×10)
11	XEBSD30P30000 запросить цену →	AA C Screw(3×30)
12	NFANP0013QSZZ запросить цену →	AW B Fan
13	LHLDZ0018QSZZ запросить цену →	AE C TC high voltage holder
14	QSLP-0006QSZZ запросить цену →	AE C BC HV electrode plate
15	XEBSD30P06000 запросить цену →	AA C Screw(M3×6)
16	QSLP-0005QSZZ запросить цену →	AE C TC HV electrode plate
17	XBPSC30P06K00 запросить цену →	AA C Screw(3×6K)
18	DHAI-0267QSZZ запросить цену →	AG C BC harness
19	DHAI-0292QSZZ запросить цену →	AF C TC harness
20	NBLTT0039QSZZ запросить цену →	AE B Belt
21	LFRM-0035QSZ1 запросить цену →	AV D Middle frame
22	JKNBZ0001QSZZ запросить цену →	AE C Roller rotation knob
23	DHAI-0287QSZZ запросить цену →	AF C PPD2 interface harness
24	DHAI-0276QSZZ запросить цену →	AL C HL harness
25	PGIDM0009QSZ2 запросить цену →	AG C Harness guide
26	LPINS0009QSZZ запросить цену →	AD C DV guide pin (Other Countries)
28	LX-BZ3006SC0S запросить цену →	AA C Screw(3×6)
29	XBBSD30P08000 запросить цену →	AA C Screw(3×8)
30	XEBSE40P12000 запросить цену →	AA C Screw(4×12)
31	LPLTM0133QSZ1 запросить цену →	AE C DUP motor sink [AR-M155]
32	PSPAZ0017QSZZ запросить цену →	AK C DUP spacer [AR-M155]
33	XEBSD30P10000 запросить цену →	AA C Screw(3×10) [AR-M155]
34	XHBSE30P06000 запросить цену →	AA C Screw(3×6) [AR-M155]
35	RMOTS0048QSZZ запросить цену →	BD B DUP transport motor [AR-M155]
36	PSHEZ0156QSZ1 запросить цену →	AE C Harness protection sheet [AR-M155]
37	NBLTT0040QSZZ запросить цену →	AE B Belt [AR-M155]
38	PSHEZ0155QSZ1 запросить цену →	AD C Sheet
39	PMLT-0087QSZZ запросить цену →	AC C Cushion
40	DHAI-0307QSZZ запросить цену →	AT C CRUM2 harness
41	LPLTM0149QSZZ запросить цену →	AD C Plate fixing connector
42	LX-BZ0020QSZZ запросить цену →	AB C Screw
43	LHLDW1334FCZZ запросить цену →	AA C Holder
44	XEBSD30P08000 запросить цену →	AA C Screw(3×8)
19		17 16 PRP02017
1	CPWBF0147QSE7 запросить цену →	AL E PPD1 sensor PWB
2	MLEVP0006QSZZ запросить цену →	AD C PS front actuator
3	MSPRC0026QSZ1 запросить цену →	AB C PS front actuator spring
4	XEBSE30P10000 запросить цену →	AA C Screw(3×10)
5	PGIDM0010QSZ1 запросить цену →	AG C TC front guide upper

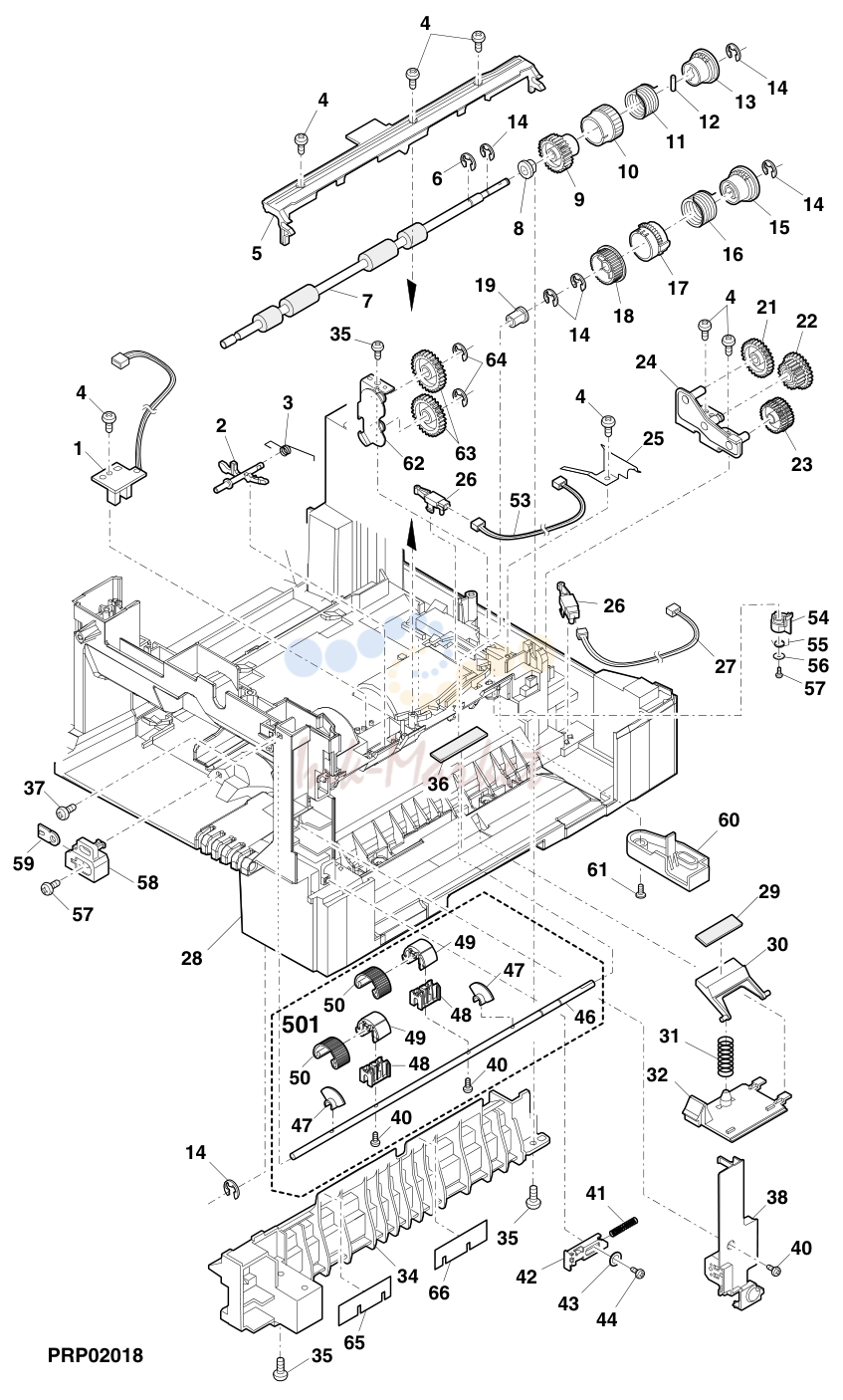

6	XRESP50-06000 запросить цену →	AA C E-ring
7	NROLR0013QSZZ запросить цену →	AQ C PS lower roller
8	NBRGC0100FCZ1 запросить цену →	AC C Bearing
9	NGERH0020QSZZ запросить цену →	AG C Cluth gear(26T)
10	PPIPP0109FCZ1 ✓ в наличии	AC C Pipe A
11	MSPRC1316FCZ1 ✓ в наличии	AE C MF clutch spring B
12	XPSSJ20-07000 ✓ в наличии	AA C Spring pin(φ2-7)
13	LBOSZ1851FCZZ ✓ в наличии	AC C STK clutch boss
14	XRESP40-06000 ✓ в наличии	AA C E-ring
15	LBOSZ1031FCZZ запросить цену →	AC C Clutch boss
16	MSPRC0161QSZZ ✓ в наличии	AF C Clutch spring
17	PPIPP0003QSZZ запросить цену →	AD C Clutch sleeve
18	NGERH1132FCZZ запросить цену →	AH C Clutch gear(29T)
19	NBRGP0562FCZZ запросить цену →	AD C Bearing
21	NGERH0022QSZZ ✓ в наличии	AC C Gear(33T)
22	NGERH0026QSZZ запросить цену →	AD C Gear(21/29T)
23	NGERH0025QSZZ ✓ в наличии	AD C W gear(30T)
24	CPLTM0024QS01 ✓ в наличии	AG C PF plate
25	LPLTM0046QSZZ запросить цену →	AE C PS earth plate
26	QSW-B0017QSZZ запросить цену →	AF B Tray detect switch
27	DHAI-0269QSZZ запросить цену →	AD C CED1 harness
28	GDAI-0001QSJ2 запросить цену →	BE D Base plate
29	PSHEZ2026FCZ1 запросить цену →	AB C Sheet M1 N
30	LHLDZ0017QSZZ запросить цену →	AD C Plate holder
31	MSPRC0047QSZZ запросить цену →	AA C Pressure plate spring
32	PCOVP0013QSZZ запросить цену →	AD D Malti cover
34	LRALP0001QSJ2 запросить цену →	AM C Base plate rail R
35	XEBSE40P12000 запросить цену →	AA C Screw(4×12)
36	PSHEZ2174FCZZ запросить цену →	AB C Paper feeding sheet
37	XBPSD30P08KS0 запросить цену →	AA C Screw(3×8KS)
38	PCOVP0007QSJZ запросить цену →	AE D Sensor cover
40	XEBSE30P12000 запросить цену →	AA C Screw(3×12)
41	MSPRC0077QSZ1 запросить цену →	AB C Front exterior lever spring
42	LPLTM0016QSZZ запросить цену →	AE C Front exterior lever plate
43	LX-WZ0023FCZZ запросить цену →	AA C Washer
44	XEBSE30P10000 запросить цену →	AA C Screw(3×10)
46	NSFTZ0068QSZZ запросить цену →	AR C Paper feed roller shaft
47	PCLR-0011QSZZ запросить цену →	AC C Collar
48	LHLDR0095QSZZ запросить цену →	AD C Paper feed roller holder
49	LBRCR0011QSZZ запросить цену →	AD C Paper feed roller bracket
50	PGUMM0012QSZZ запросить цену →	AG C Paper feed roller rubber
53	DHAI-0423QSZZ запросить цену →	AD C PD1 harness
54	MLEVP0048QSZZ запросить цену →	AD C Width actuator
55	MSPRD0158QSZZ запросить цену →	AB C Width actuator spring
56	LX-WZ2028SCZZ запросить цену →	AA C Washer(φ12)
57	XEBSD30P08000 запросить цену →	AA C Screw(3×8)
58	LHLDZ0080QSZZ запросить цену →	AC C DV fixing block
59	LPLTM6022FCZZ запросить цену →	AC C M4 plate
60	PCOVP0051QSZZ запросить цену →	AF C OP gear cover
61	LX-BZ0700FCZZ запросить цену →	AA C Screw(4×12)
62	CPLTM0038QS02 запросить цену →	AG C 2nd joint gear fixing plate
63	NGERH1169FCZZ запросить цену →	AF C 2nd joint gear
64	XRESP70-08000 запросить цену →	AA C E-ring
65	PSHEZ0470QSZZ запросить цену →	AC C Rail R sheet F
66	PSHEZ0471QSZZ запросить цену →	AC C Rail R sheet R
501	CSFTZ0068RS72 запросить цену →	AX E Paper feeding shaft unit

3. Base plate unit 1

№	Артикул	Описание
1	LHLDZ0107QSZ2 запросить цену →	AP C MCU PWB holder
2	MSPRD0337QSZ1 запросить цену →	AE C Earth wire JAG2
3	XHBSE30P06000 запросить цену →	AA C Screw(3×6)
4	CPWBX0163QS4A запросить цену →	CK E MCU PWB (Iran)
5	XBPSD30P08KS0 запросить цену →	AA C Screw(3×8KS)
7	DHAI-0440QSZ1 запросить цену →	AG C NW box interface harness
9	LPLTM0356QSZZ запросить цену →	AH C NW box holding plate
11	XEBSE30P10000 запросить цену →	AA C Screw(3×10)
14	XBBSE30P06000 запросить цену →	AA C Screw(3×6)
15	XEBSE40P12000 запросить цену →	AA C Screw(4×12)
17	GDAI-0001QSJ2 запросить цену →	BE D Base plate
18	GLEGG0064FCZZ запросить цену →	AC C Rubber foot
21	LPLTM0020QSZZ запросить цену →	AL C Base plate reinforce plate F
24	DHAI-0305QSZ1 запросить цену →	AL C Inlet interface harness (200V Series)
25	XBPSN40P06K00 запросить цену →	AA C Screw(4×6K)
30	LPLTM0354QSZ1 запросить цену →	AH C Connector plate
31	DHAI-0294QSZZ запросить цену →	AK C Center frame harness
32	DHAI-0441QSZZ запросить цену →	AK C 2NDCS interface harness
33	PGSK-0027QSZZ запросить цену →	AE C Gasket
34	RCORF0021QSZZ запросить цену →	AK C Core
35	PSHEZ0405QSZZ запросить цену →	AE C Connector ground sheet
9		Base plate unit
15		21 PRP02019
1	PGIDM0023QSZ1 запросить цену →	AP C U-turn guide lower
2	VRH-ST2HB157K запросить цену →	AD C Resistor(1/2W 150MΩ)
3	MSPRD0335QSZZ запросить цену →	AD C Fusing upper earth spring
4	PBRSR0004QSZ1 запросить цену →	AD B Discharge brush FU
5	PCOVP0010QSZ1 запросить цену →	AF D Fusing cover F
6	MSPRP0033QSZZ запросить цену →	AD C Copy lamp spring F
7	LFRM-0004QSZ1 запросить цену →	AR D Fusing upper frame
8	LX-BZ0010QSZZ запросить цену →	AB C Screw(3×6)
9	RDTCT0128FCZZ запросить цену →	AR B Thermistor
10	XBPSD30P10KS0 запросить цену →	AB C Screw(3×10KS)
11	CTME-0229FC04 ✓ в наличии	AG C Separator pawl
12	CTHM-0019DS52 запросить цену →	AT E FU thermostat unit
13	CPWBF0147QSE8 запросить цену →	AL E PPD2 sensor PWB
14	MSPRP0034QSZZ запросить цену →	AE C Copy lamp spring R
15	PCOVP0011QSZ1 запросить цену →	AG D Fusing cover R
16	DHAI-0280QSZ1 запросить цену →	AH C HL harness
17	LBNDJ0037FCZ1 запросить цену →	AA C Wire band
18	LSTPP0116FCZZ запросить цену →	AA C Roller stopper
19	NGERH0540FCZ3 ✓ в наличии	AD C Fushing gear(45T)
20	NBRGP0567FCZZ ✓ в наличии	AG C Fusing bearing
21	NROLI0014QSZ3 запросить цену →	BA C Heart roller
23	MLEVP0015QSZZ запросить цену →	AF C Pressure lever R
24	NBRGP0260FCZ1 ✓ в наличии	AD C Pressure bearing N
25	MSPRC0055QSZZ ✓ в наличии	AC C Pressure spring
26	LX-WZ0313FCZZ запросить цену →	AA C Washer
27	NROLR0028QSZZ ✓ в наличии	AZ C Pressure roller
28	MLEVP0014QSZZ запросить цену →	AF C Pressure lever F
29	LPLTM0022QSZ4 ✓ в наличии	AG C Scraper
30	LFRM-0005QSZ2 запросить цену →	AM D Fusing lower frame
31	XEBSE30P12000 запросить цену →	AA C Screw(3×12)
32	TCAUH0017QSZ1 запросить цену →	AC D High temperature caushion label
33	PSHEZ0045QSZ2 запросить цену →	AC C PG earth sheet N2
34	PGIDH0026QSZZ запросить цену →	AE C Fusing front paper guide
35	PSHEP0023QSZZ запросить цену →	AF C Fusing front PG sheet
36	LX-BZ0735FCZZ запросить цену →	AA C Screw
37	MSPRT0054QSZ1 запросить цену →	AB C Gate spring
38	LPLTP0009QSZZ запросить цену →	AS C Turn over gate
39	XRESP30-04000 запросить цену →	AA C E-ring
40	PSHEP0047QSZZ запросить цену →	AC C Handle label
41	XEBSE30P08000 запросить цену →	AA C Screw(3×8)
42	LX-BZ0011QSZZ запросить цену →	AB C Screw
43	MSPRD0336QSZZ запросить цену →	AD C Fusing lower earth spring
901	DUNTW0459RS11 запросить цену →	BR N E Fusing unit

4. Fusing unit

№	Артикул	Описание
1	XBBSD40P06000 запросить цену →	AA C Screw(4×6)
2	RMOTP0044QSPZ ✓ в наличии	BH B Main motor
3	MSPRC0053QSZ1 запросить цену →	AC C Pulley spring [AR-M150]
4	NGERH0050QSZZ запросить цену →	AD C Ratchet gear(33T) [AR-M150]
5	NPLYZ0002QSZZ запросить цену →	AC C Pulley(17T) [AR-M150]
6	NGERH0010QSZZ запросить цену →	AD C Gear(28T)
7	NGERH0009QSZZ ✓ в наличии	AD C Gear(46/16T)
8	NGERH0014QSZZ ✓ в наличии	AD C Gear(30/15T)
9	CGERH0011RS51 ✓ в наличии	AE E MG gear unit
10	NGERH0015QSZZ запросить цену →	AD C Gear(37/15T)
11	NGERH0007QSZZ запросить цену →	AH C Gear(68/26T)
12	NGERH0016QSZZ запросить цену →	AD C Cupring gear(34T)
13	NGERH0019QSZZ запросить цену →	AD C Ratchet gear(21T)
14	NGERH0018QSZZ запросить цену →	AC C Ratchet gear(28T)
15	MSPRC0023QSZ1 запросить цену →	AC C Ratchet spring
16	NGERH0008QSZ3 запросить цену →	AL C Gear(55/19T)
17	NGERH0017QSZZ запросить цену →	AD C Gear(33/20/15T)
18	NGERH0012QSZZ запросить цену →	AE C Gear(20T)
19	NGERH0013QSZZ ✓ в наличии	AG C Gear(31/17T)
20	CPLTM0042QS02 запросить цену →	AY C Main drive plate [AR-M150]
21	XBBSD30P04000 запросить цену →	AA C Screw(3×4)
22	RPLU-0035QSZZ запросить цену →	AL B Solenoid
23	MSPRC1318FCZ1 запросить цену →	AA C Spring B
24	PTME-0002QSZZ запросить цену →	AD C PS roller pawl
25	RPLU-0002QSZZ запросить цену →	AN B Solenoide
26	PTME-0003QSZ1 ✓ в наличии	AD C Roller pawl
27	DHAI-0296QSZZ запросить цену →	AK C Main motor harness
901	CPLTM0042RS58 запросить цену →	BK E Drive unit[Except No.27] [AR-M150]
1	CCLEZ0005RS51 запросить цену →	AQ E Charger cleaner unit
2	XEBSE30P08000 запросить цену →	AA C Screw(3×8)
3	PCOVP0023QSJ1 запросить цену →	AH D Multi upper cover
4	CSW-M0016RS52 запросить цену →	AL E Side door detect switch unit
5	XEPSD20P10000 запросить цену →	AA C Screw(2×10)
6	MSPRP0110QSZ1 запросить цену →	AD C Door switch spring
7	PSHEZ0075QSZZ запросить цену →	AC C MB upper guide sheet
1	NROLR0922FCZ2 запросить цену →	AR C Manual feeding roller
2	XRESP40-06000 ✓ в наличии	AA C E-ring
3	NGERH0992FCZZ ✓ в наличии	AB C Gear(20T)
4	MARMP0173FCZ1 запросить цену →	AC N C Arm C
5	NROLR0105QSZZ запросить цену →	AR C Roller R
6	XPSSJ20-07000 ✓ в наличии	AA C Spring pin(φ2-7)
7	NGERH0990FCZZ запросить цену →	AB C Gear(16T)
8	NSFTZ2311FCZZ запросить цену →	AU C Cam boss A shaft
9	LBSHZ0303FCZZ запросить цену →	AC C M bushing C
10	LBRC-0055FCZZ ✓ в наличии	AK C Multi F bracket
11	XEBSE30P08000 запросить цену →	AA C Screw(3×8)
12	PGIDM0014QSJ1 запросить цену →	AF C DUP upper guide
13	XEBSD30P06000 запросить цену →	AA C Screw(M3×6)
14	MSPRC0049QSZZ запросить цену →	AC C Manual feeding earth spring
15	LBOSZ1851FCZZ ✓ в наличии	AC C STK clutch boss
16	MSPRC1315FCZ1 запросить цену →	AD C Clutch spring A
17	PPIPP0109FCZ1 ✓ в наличии	AC C Pipe A
18	LBOSZ0118QSZZ запросить цену →	AE C Cam boss A1R
19	NGERH0972FCZZ запросить цену →	AB C Gear(27T)
20	NGERH0991FCZZ запросить цену →	AC C Gear(20.20MXL)
21	LBNDJ0013FCZ1 запросить цену →	AE C Wire band
22	DHAI-0295QSZZ запросить цену →	AC C Manual feeding earth harness
23	XHBSE30P06000 запросить цену →	AA C Screw(3×6)
24	XBPSD30P06KS0 запросить цену →	AA C Screw(3×6K)
25	CPLTM0023QS03 запросить цену →	AG C Paper plate
26	PPIPP0009QSZZ ✓ в наличии	AD C Clutch sleeve
27	MSPRC1316FCZ1 ✓ в наличии	AE C MF clutch spring B
28	LBOSZ1509FCZ1 ✓ в наличии	AD C Cam boss B
29	RPLU-0003QSZZ запросить цену →	AN B Multi feeding solenoid
30	MSPRC1318FCZ1 запросить цену →	AA C Spring B
31	PTME-0179FCZZ запросить цену →	AC C Manual paper feeding pawl B
32	PTME-0178FCZ1 запросить цену →	AC C Manual paper feeding pawl A
33	MSPRC2175FCZZ запросить цену →	AA C Pawl A spring
34	XBBSD30P08000 запросить цену →	AA C Screw(3×8)
35	LFRM-0010QSJZ запросить цену →	AN D Multi frame
36	XEBSE40P12000 запросить цену →	AA C Screw(4×12)
37	LSTPP0300FCZZ запросить цену →	AB C Stopper plate
38	MARMP0205FCZZ запросить цену →	AF C Arm B
39	MARMP0204FCZ1 запросить цену →	AF C Arm A
40	MHNG-0002QSZ1 запросить цену →	AC C Arm hinge
41	MSPRC0048QSZZ запросить цену →	AB C Arm C spring
42	PGIDM0018QSJ2 запросить цену →	AE C MB side guide R
43	PGIDM0017QSJ2 запросить цену →	AE C MB side guide L
44	PCOVP0019QSJ4 запросить цену →	AK D Multi tray front cover
46	NGERH0021QSZZ запросить цену →	AD C Manual feeding gear
48	LSOU-0002QSJ2 запросить цену →	AL D Multi tray
49	LSOU-0003QSJ2 запросить цену →	AK D Multi tray
50	MSPRC0109QSZZ запросить цену →	AC C Spring
501	CSOU-0002RS57 запросить цену →	AX E Multi manual paper feeding tray unit
502	CFRM-0010RS56 запросить цену →	BD E Multi manual paper feeding unit
1	LHLDZ0009QSDZ запросить цену →	AG C HV interface holder
2	CHAI-0298RS52 запросить цену →	AG C MC harness unit
3	CHAI-0273RS52 запросить цену →	AS C GB-MCFB harness unit
4	XBPSC30P06ES0 запросить цену →	AA C Screw(3×6ES)
5	MSPRC0017QSZ1 запросить цену →	AC C HV terminal spring
6	MSPRC0018QSZ1 запросить цену →	AC C HV terminal spring
7	MSPRC0016QSZ1 запросить цену →	AC C HV terminal spring
8	XEBSD30P08000 запросить цену →	AA C Screw(3×8)
9	LBNDJ0013FCZ1 запросить цену →	AE C Wire band
1	PSHEZ0018QSZZ запросить цену →	AF C Discharge plate sheet
2	PGIDM0011QSZZ запросить цену →	AE C Separator guige
3	PSHEP0019QSZ1 запросить цену →	AC C TC sheet
4	PGIDH0025QSZ1 запросить цену →	AG C TC front guide
5	XEBSD30P06000 запросить цену →	AA C Screw(M3×6)
6	PSHEP0021QSZZ запросить цену →	AA C TC cover sheet R
7	MSPRT0513FCZ1 запросить цену →	AA C MC tension spring
8	DWIR-0466CSZZ запросить цену →	BE B Charger wire
9	QSLP-0007QSZZ запросить цену →	AC C TC electrode plate
10	MSPRC0027QSZZ запросить цену →	AC C TC electrode spring
11	MSPRC0028QSZZ запросить цену →	AC C BC electrode spring
12	MSPRC0051QSZ1 запросить цену →	AA C Front guide earth spring
13	PSHEP0020QSZZ запросить цену →	AB C TC cover sheet F
14	LHLDZ0010QSZ1 запросить цену →	AL C TC holder
15	LFIX-0004QSZZ запросить цену →	AC C Holer fixing plate
16	PCASZ0002QSZZ запросить цену →	AL D TC case
901	CHLDZ0010RS52 запросить цену →	AU E Transcription holder unit
250		sheets tray
1	LPLTM5106FCZZ запросить цену →	AR C Turning plate
2	PSHEZ4142FCZZ запросить цену →	AC C Rotation plate sheet
3	LHLDW1226FCZZ запросить цену →	AB C Turn fasner
4	LPLTM2642FCG2 запросить цену →	AD C Tray rear plate
5	LPLTP5107FCZ1 запросить цену →	AG C 250 tray side plate F
6	PTME-0255FCZZ запросить цену →	AG C 250 Tray pawl F
7	XRESP40-06000 ✓ в наличии	AA C E-ring
9	XEBSE30P08000 запросить цену →	AA C Screw(3×8)
10	LX-WZ2028SCZZ запросить цену →	AA C Washer(φ12)
11	NGERH0193FCZZ запросить цену →	AB C Manual feeding gear
12	TLABZ3568GHZZ запросить цену →	* N D Indication label (Other Countries)
13	LPLTP5108FCZ1 запросить цену →	AG C 250 tray side plate R
14	PTME-0256FCZZ запросить цену →	AG C 250 Tray pawl R
15	MSPRC0108QSZZ запросить цену →	AC C 250 Tray spring
16	MSPRC1873FCZ1 запросить цену →	AB C Tray spring
17	MSPRC1145FCZZ запросить цену →	AA C Stopper spring
18	LSTPP0161FCZ1 запросить цену →	AB C Rotation plate stopper
19	GCASP0001QSJ4 запросить цену →	BA D 250 Tray case
20	TLABZ4047FCZZ запросить цену →	AC C Enagy star label
901	CCASP0001RS57 запросить цену →	BF E 250 Tray unit(Except No.20)
2	DHAI-0268QSZ1 запросить цену →	AH C CCD-MCU harness
3	DHAI-0294QSZZ запросить цену →	AK C Center frame harness
4	DHAI-0428QSZZ запросить цену →	AH C OP-MCU harness
5	DHAI-0296QSZZ запросить цену →	AK C Main motor harness
6	DHAI-0440QSZ1 запросить цену →	AG C NW box interface harness
7	DHAI-0287QSZZ запросить цену →	AF C PPD2 interface harness
8	DHAI-0276QSZZ запросить цену →	AL C HL harness
9	DHAI-0307QSZZ запросить цену →	AT C CRUM2 harness
10	DHAI-0280QSZ1 запросить цену →	AH C HL harness

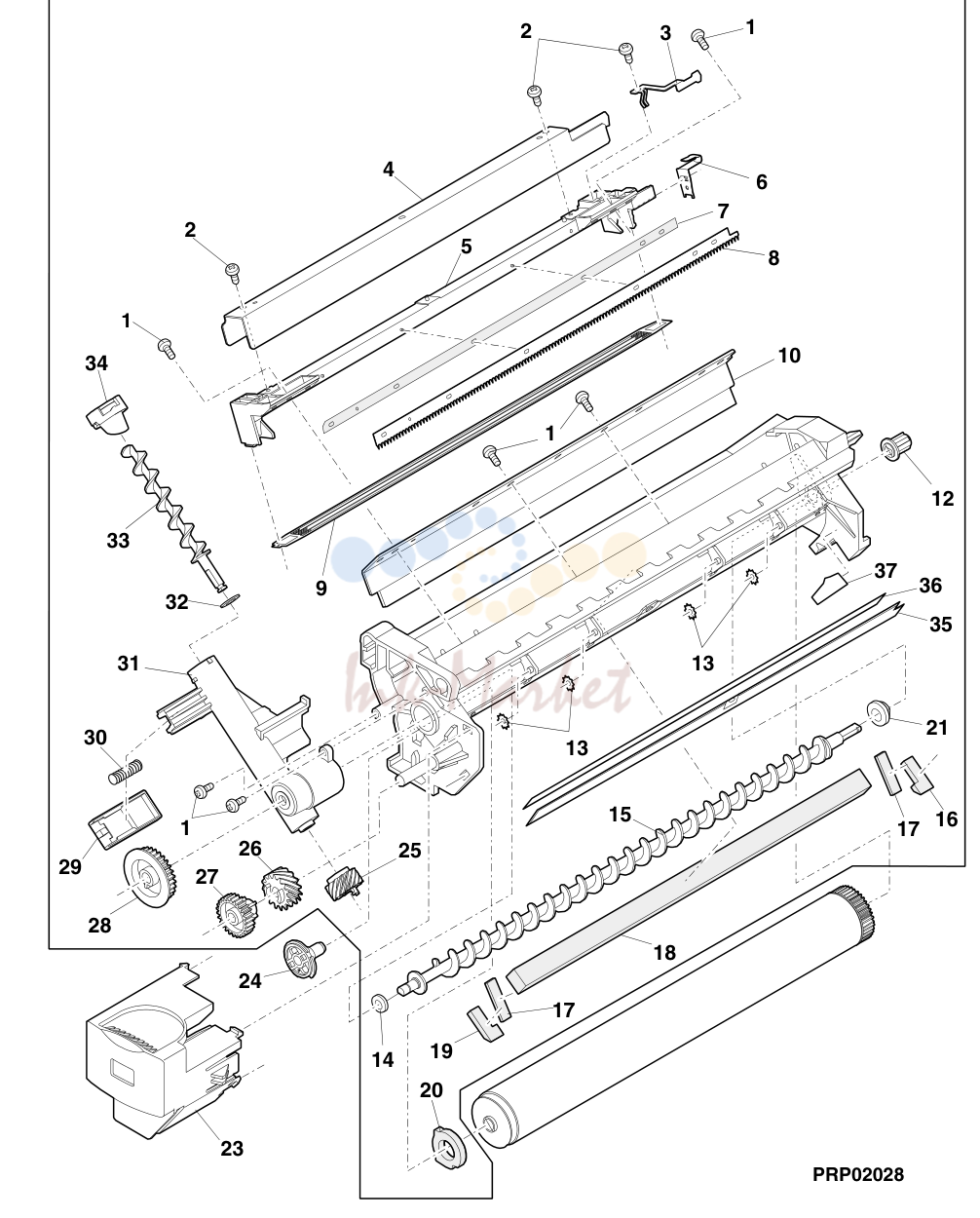

1	XEBSD30P10000 запросить цену →	AA C Screw(3×10)
2	XEBSD26P05000 запросить цену →	AA C Screw(2.6×5)
3	QTANP0004QSZZ запросить цену →	AD C Saw terminal
4	PCASZ0004QSZZ запросить цену →	AK C MC case
5	LHLDZ0016QSZZ запросить цену →	AM C MC holder unit
6	QTANP0005QSZZ запросить цену →	AC C Grid terminal
7	PTPE-0003QSZ1 запросить цену →	AF C Saw tape
8	LPLTM0033QSZ1 ✓ в наличии	AF C Saw
9	LPLTM0034QSZ1 ✓ в наличии	AE C Grid
10	UCLEZ0013QSZZ запросить цену →	AQ C Cleaning blade
12	NCPL-0003QSZZ запросить цену →	AC C Screw cupring
13	LX-WZ0329FCZZ запросить цену →	AB C Washer
14	PMLT-0018QSZ1 запросить цену →	AC C Transport screw cushion
15	NSFTZ0004QSZZ запросить цену →	AK C Screw
16	PSEL-0022QSZ1 запросить цену →	AF C Seal R
17	PMLT-0083QSZZ запросить цену →	AA C Toner shield cushion
18	PMLT-0016QSZ1 запросить цену →	AC C CL blade cushion
19	PSEL-0021QSZ1 запросить цену →	AF C Seal F
20	PMLT-0017QSZZ запросить цену →	AC C Flange cushion
21	NBRGP0299FCZZ запросить цену →	AC C DV bearing
23	PCOVP0018QSZZ запросить цену →	AG C Drum cover
24	LPLTP0010QSZZ запросить цену →	AD C Drum holding plate
25	NGERH0039QSZZ ✓ в наличии	AE C Transport pipe gear(14T)
26	NGERH0038QSZZ ✓ в наличии	AC C Transport pipe gear(15T)
27	NGERH0037QSZZ ✓ в наличии	AC C Idle gear(26T)
28	NGERH0036QSZZ ✓ в наличии	AC C Transport screw gear(30T)
29	PSHT-0004QSZ1 запросить цену →	AC C Toner pipp shuter
30	MSPRC0045QSZ1 запросить цену →	AC C Toner pipe spring
31	PPIPP0004QSZZ запросить цену →	AH C Toner pipe
32	PSPAZ0696FCZZ ✓ в наличии	AC C P cap spacer
33	NSFTZ0003QSZZ запросить цену →	AD C Transport pipe screw
34	PCAPH0008QSZZ запросить цену →	AC C Toner pipe cap
35	UCLEZ0014QSZZ запросить цену →	AL C Sub blade
36	PTPE-0004QSZZ запросить цену →	AC C Sub blade tape
37	PMLT-0025QSZZ запросить цену →	AC C Sheeld cussion
901	CDRM-0002RS7A запросить цену →	BG E Process unit (Australia,New Zealand,Iran)

Каталог очень большой (834 позиций). Показаны первые 4 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
