Sharp AR-М 161/162/165/206/207 — каталог запчастей со схемами

Содержание

• 1. DEFINITION
• 2. Update :
• 3. Update :
• 4. Update :
• 5. Update :
• 6. Update :
• 7. Update :
• 8. Update :
• 9. Update :
• 10. Update :
• 11. Update :
• 12. Update :
• 13. Update :
• 14. Update :
• 15. Update :

1. DEFINITION

№	Артикул	Альт. артикул	Описание
1			Interchangeable.
2			Current type can be used in place of new type.
3			Current type cannot be used in place of new type.
4			Not interchangeable.
5			Interchangeable if replaced with same types of releted parts in use.
6			Others.

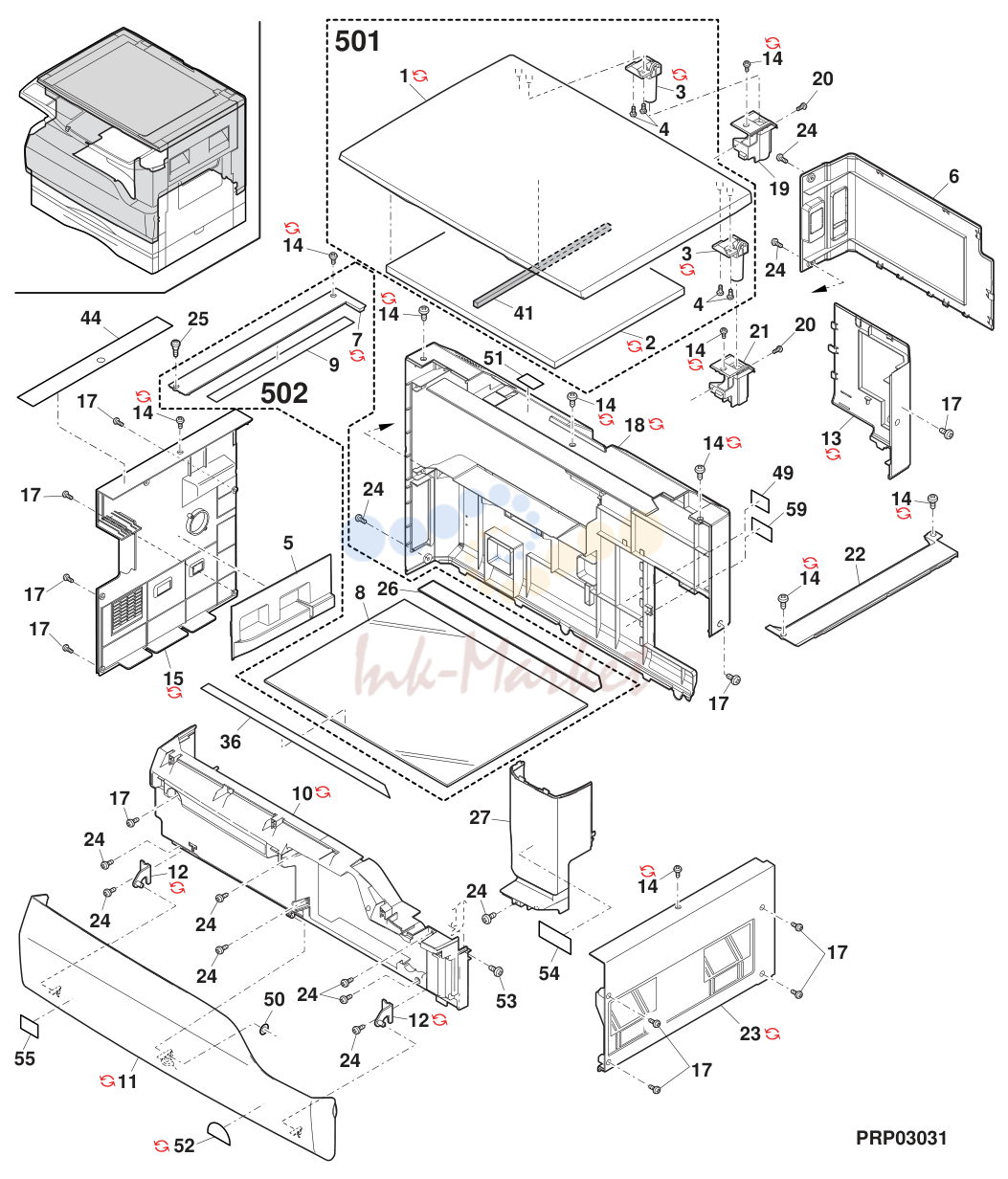

1			Exteriors
1	GCOVH0010QSE6 запросить цену →		1 BD D OC cover [AR-M161/AR-M162/AR-M162E/AR-M165] 07/10 R/C
2	PCUSS0023QSZ2 запросить цену →		1 AV C OC mat [AR-M161/AR-M162/AR-M162E/AR-M165] 06/08 mid
3	CHNG-0007QS06 запросить цену →		1 AL N C OC hinge [AR-M161/AR-M162/AR-M162E/AR-M165] 07/08 R/C
4	XEBS740P10000 запросить цену →		AA C Screw(4×10)
5	GCAB-0104QSZZ запросить цену →		AL D Delivery left cabinet
7	CFIX-0024QS13 запросить цену →		1 AK D Glass fixing plate - R/C
8	PGLSP0003QSZZ запросить цену →		BA B Table glass
9	PSHEZ0220QSZ1 запросить цену →		AK C Sheet
10	GCAB-0068QSZ1 запросить цену →		1 AV D Front cabinet - R/C
11	CCOV-0046QS1T запросить цену →		1 AY D Front cabinet cover [AR-M165] - R/C
12	CARMP0010QS04 запросить цену →		1 AD C Hinge arm 08/02
13	GCOV-0048QSZ1 запросить цену →		1 AM D Rear cabinet cover - R/C
14	LX-BZ0088QSPZ запросить цену →		1 AA C Screw(3×6) 07/09
15	GCAB-0071QSZ4 запросить цену →		1 AU D Left cabinet - R/C
17	XHBS730P08000 запросить цену →		AB C Screw(3×8)
18	GCAB-0102QSZ3 запросить цену →		3 AZ D Rear cabinet [Form change] 06/10
19	PGIDM0110QSZZ запросить цену →		AG C Hinge guide L
20	XHBS730P06000 запросить цену →		AC C Screw(3×6)
21	PGIDM0111QSZZ запросить цену →		AG C Hinge guide R
22	LFIX-0026QSZZ запросить цену →		AH C OC glass fixing
23	GCAB-0015QSEC запросить цену →		1 AU D Right cabinet 06/04
24	XEBS740P10000 запросить цену →		AA C Screw(4×10)
25	LX-BZ0759FCPZ запросить цену →		AC C Screw(3×6)
26	CGIDM0133QS01 запросить цену →		AG C OR guide unit
27	CCAB-0101QS01 запросить цену →		AN D Front right cabinet (Except U.S.A,Canada)
36	PSHEZ0088QSZ1 запросить цену →		AD C Table glass sheet F
41	PMLT-0039QSZZ запросить цену →		AC C OC cushion [AR-M161/AR-M162/AR-M162E/AR-M165]
44	TLABH0458QSZZ запросить цену →		AF D Operation label
49	TLABZ0058QSZZ запросить цену →		AD D Class 1 label (Except U.S.A,Canada)
50	LX-WZ1003HCZZ запросить цену →		AA C Poly slider(T=0.5)
51	TLABH0322QSZZ запросить цену →		AD D Scanning direction label
52	TLABZ5148FCZZ запросить цену →		1 AC D Energy star label (Europe) 06/07
53	LX-BZ3008SCPS запросить цену →		AA C Screw(3×8)
54	TLABM0520QSZZ запросить цену →		AE D Imagery label (U.S.A,Canada)
55	TLABZ0059QSZZ запросить цену →		AE D ECP label (U.S.A,Canada)
59	TCAUA0770FCZZ запросить цену →		AB D Service caution label
501	CCOVH0010RS56 запросить цену →		BK E OC cover unit [AR-M161/AR-M162/AR-M162E/AR-M165]
502	CFIX-0024RS56 запросить цену →		BC E Table unit

2. Update :

№	Артикул	Альт. артикул	Описание

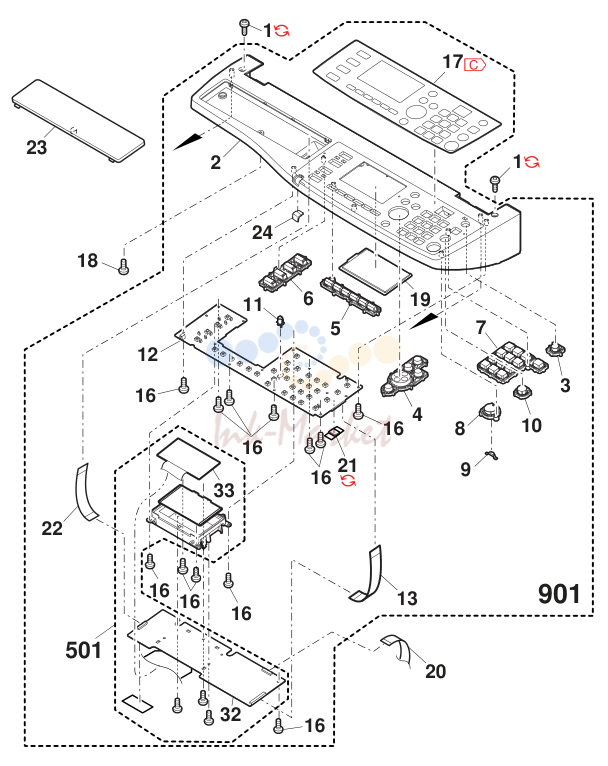

2			Operation panel section
1	LX-BZ0088QSPZ запросить цену →		1 AA C Screw(3×6) 07/09
2	GCAB-0103QSZZ запросить цену →		AS D Operation panel cabinet
3	JBTN-0087QSZZ запросить цену →		AC C Interruption key
4	JBTN-0088QSZZ запросить цену →		AD C Cross key
5	JBTN-0085QSZZ запросить цену →		AE C Operation key
6	CBTN-0086QS01 запросить цену →		AG C Mode key
7	CBTN-0060QS01 запросить цену →		AK C Ten key
8	CBTN-0061QS01 запросить цену →		AE C Start key AS
9	PFILZ0012QSZZ запросить цену →		AC C Start key LG
10	CBTN-0062QS01 запросить цену →		AF C CA key
11	LBOSZ0061QSZZ запросить цену →		AC C Cross key boss
12	CPWBF0177QSE2 запросить цену →		AZ E KEY PWB
13	DHAI-0485QSZZ запросить цену →		AD C Key A harness
14	GCOV-0063QSZZ запросить цену →		AK D Operation panel cover
15	GCAB-0100QSZZ запросить цену →		AS D Operation panel bottom
16	XEBS730P08000 запросить цену →		AC C Screw(3×8)
17	CPNLH0043QS09 запросить цену →		AX D Main deco. panel(D-E) [AR-M165/AR-M206/AR-M207](Other Countries)
18	XEBS730P10000 запросить цену →		AC C Screw(3×10)
19	LPLTP0379QSZZ запросить цену →		AF C LCD panel
20	DHAI-0479QSZZ запросить цену →		AG C OP-MCU harness
21	PCOVP1468FCZZ запросить цену →		AD C FAX battery cover [Other Model]
22	DHAI-0487QSZZ запросить цену →		AC C FAX key harness
23	HPNLH0041QSZZ запросить цену →		AH C FAX dummy
24	PFILZ0015QSZZ запросить цену →		AC C INFO cover
25	XEBS730P08000 запросить цену →		AC C Screw(3×8)
26	XHBS730P08000 запросить цену →		AB C Screw(3×8)
32	CPWBX0176QSE3 запросить цену →		BP N E LCD PWB[Include No.101]
33	DUNTK0534QSZZ запросить цену →		BL E LCD unit
101	VHI29L0800LQS запросить цену →		AT N B LCD Flash ROM[Contained in No.32]
501	CBOX-0007QSI3 запросить цену →		BV E LCD box unit (Poland,Hungary,Czech,Republic,Slovakia,Greece)
901	CCAB-0103RS60 запросить цену →		BZ E Operation panel unit [AR-M165/AR-M207](Denmark,Finland,Norway)

3. Update :

№	Артикул	Альт. артикул	Описание
3			Side door unit
1	GDOR-0004QSZ2 запросить цену →		1 AQ D Right door - R/C
2	LRALP0004QSZ3 запросить цену →		1 AH N C Right door rail 07/08 R/C
3	XHBS730P10000 запросить цену →		AD C Screw(3×10)
4	LPLTM0092QSZ1 запросить цену →		1 AE C Rail reinforce plate 08/02
5	XHBS730P14000 запросить цену →		AA N C Screw(3×14)
6	LPLTM0091QSZ1 запросить цену →		3 AE C Inner reinforce plate R [Form change] 06/04 R/C
7	XEBS730P10000 запросить цену →		AC C Screw(3×10)
8	LPLTM0090QSZ1 запросить цену →		3 AE C Inner reinforce plate F [Form change] 06/04 R/C
9	MSPRC0085QSZZ запросить цену →		AE C TC case GND spring
10	LFRM-0016QSZ6 запросить цену →		1 AQ C Right door inner N 06/04
11	XHBS730P16000 запросить цену →		AA N C Screw(3×16)
13	MSPRC0084QSZ1 запросить цену →		AD C BC I/F electrode spring
14	MSPRC0083QSZ1 запросить цену →		AD C TC I/F electrode spring
15	LHLDZ0033QSZ1 запросить цену →		AF C TC terminal I/F holder
16	MSPRC0082QSZ1 запросить цену →		AC C Pressure spring
18	CHLDZ0030RS55 запросить цену →		AY E TC unit
21	NROLP0036QSZZ запросить цену →		AP B DUP transport roller [AR-M165/AR-M206/AR-M207/AR-M207E]
22	LBSHZ0303FCZZ запросить цену →		AC C M bushing C [AR-M165/AR-M206/AR-M207/AR-M207E]
23	XRESP40-06000 ✓ в наличии		AA C E type ring(E4) [AR-M165/AR-M206/AR-M207/AR-M207E]
24	XPSSJ20-07000 ✓ в наличии		AA C Spring pin(φ2-7) [AR-M165/AR-M206/AR-M207/AR-M207E]
25	NGERH0074QSZZ запросить цену →		AD C DUP roller driving gear [AR-M165/AR-M206/AR-M207/AR-M207E]
26	LPLTM0102QSZZ запросить цену →		AD C DUP roller earth plate [AR-M165/AR-M206/AR-M207/AR-M207E]
27	MSPRT0141GCA1 запросить цену →		AB C FU PSV spring [AR-M165/AR-M206/AR-M207/AR-M207E]
28	NROLP1122FCZZ ✓ в наличии		AF C PS upper roller [AR-M165/AR-M206/AR-M207/AR-M207E]
31	MSPRC0319QSZZ запросить цену →		AB C Right door knob spring
32	JKNBZ0008QSZZ запросить цену →		AE C Right door knob
901	CDOR-0004RS52 запросить цену →		BD E Side door unit(Without No.16,18)
3			Side door unit

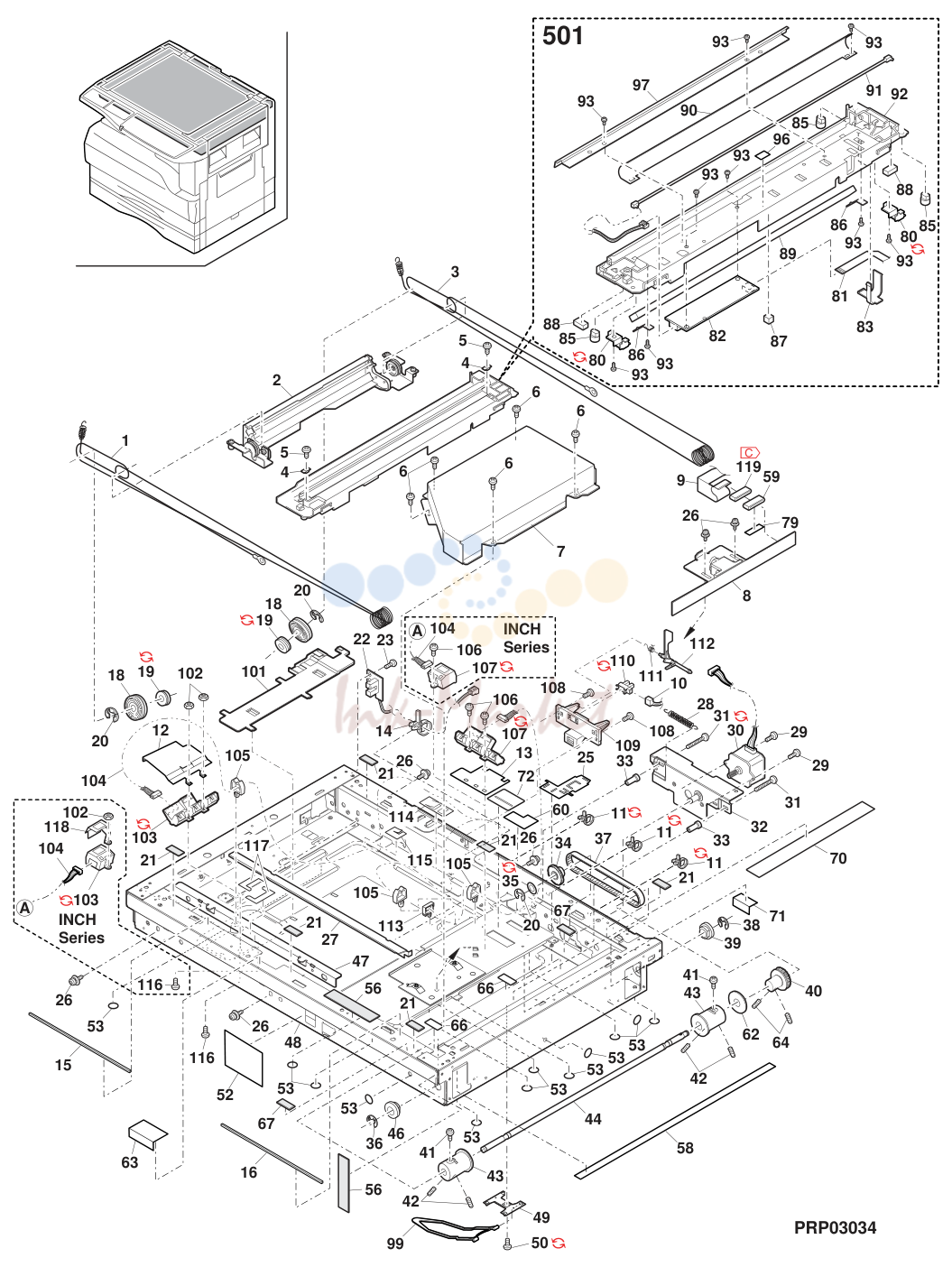

4			Optical unit
1	PWIR-0006QSPZ запросить цену →		AZ C MB wire F
2	CMIR-0008QS37 запросить цену →		BA E 2nd,3rd mirror unit
3	PWIR-0005QSP1 запросить цену →		AZ C MB wire R
4	LHLDZ0109QSZZ запросить цену →		AD C Wire holder
5	XBPS740P06K00 запросить цену →		AA N C Screw(4×6K)
6	XHBS730P06000 запросить цену →		AC C Screw(3×6)
7	PCASZ0010QSZZ запросить цену →		AL C Dark box
8	CLNS-0006RS52 запросить цену →		BY E Lens unit
9	DHAI-0342QSZZ ✓ в наличии		AG C CCD harness
10	DHAI-0488QSZZ запросить цену →		AD C OC cover harness
11	LBNDJ0043FCZ1 запросить цену →		AA C Cable band [Other Model]
12	LPLTM0384QSZZ запросить цену →		AE C Original detection shield plate (AB series)
13	PSHEZ0500QSZZ запросить цену →		AD C Manuscript detection shield sheet
14	LBNDJ0071FCZZ запросить цену →		AC C Cable band(RSG-100)
15	PMLT-0109QSZZ запросить цену →		AC C Cushion ORG1
16	PMLT-0110QSZZ запросить цену →		AC C Cushion ORG2
18	NPLYZ0016QSZZ запросить цену →		AF C Pulley
19	NPLYZ0006QSZ1 запросить цену →		1 AD N C L pulley 06/12 R/C
20	XRESP40-05000 запросить цену →		AA C E type ring(E4)
21	PGUMS0004QSZZ запросить цену →		AA C Table glass cushion
22	CPWBF0147QSF3 запросить цену →		AL E MHPS PWB
23	XBBS730P08000 запросить цену →		AA C Screw(3×8)
25	LHLDZ0104QSZZ запросить цену →		AD C CL lead holder
26	LX-BZ0004QSPZ запросить цену →		AB C Screw(Red)
27	LRALM0007QSZ1 запросить цену →		AG C MB-B rail R
28	MSPRC0040QSZZ запросить цену →		AB C MB drive spring
29	XBPS730P05K00 запросить цену →		AA N C Screw(3×5K)
30	RMOTS0041QSZZ запросить цену →		BA B Mirror motor [Other Model]
31	XBPS740P16KS0 запросить цену →		AB C Screw(4×16KS)
32	CPLTM0312QS02 запросить цену →		AK C Mirror motor fixing plate
33	PGUMS0002QSZZ запросить цену →		AL C Protection rubber
34	NGERH0165QSZZ запросить цену →		AE C Mirror motor idle gear
35	LX-WZ0017GCZ1 запросить цену →		1 AC C Washer - R/C
36	XRESP70-08000 запросить цену →		AA C E type ring(E7)
37	NBLTT0037QSZZ запросить цену →		AL B Winder drive belt
38	XRESP50-06000 запросить цену →		AA C E type ring(E5)
39	NBRGP0012QSZZ запросить цену →		AC C Winder bearing R
40	NPLYZ0032QSZZ запросить цену →		AK C Winder drive shaft pulley
41	LX-BZ0324FCPZ запросить цену →		AA C Screw(3×4)
42	LX-BZ0049FCZZ запросить цену →		AB C Screw(4×6) [Other Model]
43	NPLYZ0031QSZZ запросить цену →		AL C Winder pulley
44	NSFTZ0071QSPZ запросить цену →		AQ C Winder drive shaft
46	NBRGP0011QSZZ запросить цену →		AC C Winder bearing F
47	LRALM0006QSZZ запросить цену →		AG C MB-B rail F
48	CDAIU0012QS13 запросить цену →		BF D Optical base plate
49	LHLDZ0116QSZZ запросить цену →		AD C Paper fixing holder
50	LX-BZ0088QSPZ запросить цену →		1 AA C Screw(3×6) 07/09
52	PSHEZ0440QSZZ запросить цену →		AC C Optical front sheet
53	PSHEZ0448QSZZ запросить цену →		AA C Optical base plate bottom sheet B
56	PMLT-0033QSZZ запросить цену →		AC C Optical cushion D
58	PSHEZ0152QSZZ запросить цену →		AD C Optical bottom sheet
59	RCORF0018QSZZ запросить цену →		AR C Ferrite core
60	PSHEZ0209QSZZ запросить цену →		AB C CCD harness protect sheet A
62	LPFTF0004QSZZ запросить цену →		AB C Winder flange
63	PSHEZ0418QSZZ запросить цену →		AC C Optical FR front sheet
64	LX-BZ0039FCZZ запросить цену →		AB C Screw(4×4)
66	PSHEZ0420QSZZ запросить цену →		AC C OP harness protect sheet
67	PSHEZ0426QSZZ запросить цену →		AB C OP harness protect sheet B
70	PTPE-0051QSZZ запросить цену →		AC C OP harness fixing tape
71	PSHEZ0273QSZZ запросить цену →		AB C CCD harness sheet
72	PSHEZ0217QSZZ запросить цену →		AC C CCD harness protect sheet B
79	PTPE-0050QSZZ запросить цену →		AA C Core fixing tape
80	LPLTM0314QSZ1 запросить цену →		1 AC C Wire support plate 08/02
81	DHAI-0332QSZZ ✓ в наличии		AE C CL harness
82	RINV-0002QSZZ запросить цену →		AU E Inverter
83	LFIX-0023QSZZ запросить цену →		AC C Harness fixing plate
85	MSLI-0138FCZZ запросить цену →		AC C Slider
86	MSPRP2825FCZZ запросить цену →		AC C Mirror spring
87	PCUSF0334FCZZ запросить цену →		AP C Mirror cushion
88	PCUSU0203FCZZ запросить цену →		AE C Cushion
89	PMIR-0164FCZZ запросить цену →		AP B 1st mirror
4			Optical unit
90	PREFL0005QSZZ запросить цену →		AH C Lamp reflector
92	LDAIU0030QSZZ запросить цену →		AS D Lamp base
93	XEBS830P06000 запросить цену →		AB C Screw(3×6)
96	TLABZ4335FCZZ запросить цену →		AB D High pressure cautions label
97	PREFL0006QSZZ запросить цену →		AK C Sub reflector
99	MARMP0054QSZ1 запросить цену →		AD N C Arm
101	PCOVP0075QSZZ запросить цену →		AE D Harness cover
102	XNES730-24000 запросить цену →		AA N C Nut(M3)
103			VHPGP2D07//-1 BA B Photo sensor(GP2D07) (AB series)
104	DHAI-0483QSZZ запросить цену →		AM C OC detection harness (AB series)
105	LHLDW1009ACZZ запросить цену →		AA C Clamp
106	XHBS730P06000 запросить цену →		AC C Screw(3×6)
107	RSNSZ0001QSZZ запросить цену →		BA B Photo sensor(GP2D071) (AB series)
108	XBPS730P08X00 запросить цену →		AA N C Screw(3×8X)
109	LPLTP0230QSZZ запросить цену →		AF C Open/close sensor fixing plate
110			VHPGP1S73P+-18 AF B Photo transistor(GP1S73P)
111	MSPRD0232QSZZ запросить цену →		AB C Return spring
112	MLEVP0077QSZZ запросить цену →		AC C Open/Close actuator
113	LCRA-0002QSZZ запросить цену →		AC C Mini clump
114	PSHEZ0218QSZZ запросить цену →		AC C Edge protect sheet A
115	PSHEZ0219QSZZ запросить цену →		AC C Edge protect sheet B
116	LX-BZ0077QSZZ запросить цену →		AB C Screw
117	PSHEZ0254QSZZ запросить цену →		AC C Optical bottom sheet
118	PSHEZ0499QSZZ запросить цену →		AF C Manuscript detection shield sheet (Inch series)
119	RCORF0018QSZZ запросить цену →		- AR C Ferrite core (Taiwan,South Africa) 08/01

4. Update :

№	Артикул	Альт. артикул	Описание
5			2nd,3rd mirror unit
1	LHLDZ0044QSZ2 запросить цену →		AN C 2nd,3rd mirror holder
3	XBPS740P06KS0 запросить цену →		AB N C Screw(4×6KS)
4	NPLYZ0017QSZZ запросить цену →		AE C W pulley
5	LHLDZ0013QSZZ запросить цену →		AD C CL guide holder
7	MSLI-0138FCZZ запросить цену →		AC C Slider
8	LX-BZ0335FCPZ запросить цену →		AB C Screw(4×6)(Red)
9	CPLTM0156QS03 запросить цену →		AH C Pulley fixing plate R
10	PCUSS0009QSZZ запросить цену →		AA C MB-B cushion R
11	LFIX-0284FCZZ запросить цену →		AC C 2nd,3rd mirror fixing plate F
12	PMIR-0008QSZ1 запросить цену →		BA B 2nd,3rd mirror
13	CPLTM0155QS03 запросить цену →		AH C Pulley fixing plate F
14	PCUSS0201FCZZ запросить цену →		AA C MB-B cushion
15	PSPAZ0011QSZZ запросить цену →		AD C Mirror spacer
16	PMLT-0084QSZZ запросить цену →		AB C 2nd,3rd mirror cushion
17	LX-WZ0001GCZZ запросить цену →		AB C Washer
901	CMIR-0008QS37 запросить цену →		BA E 2nd,3rd mirror unit
5			2nd,3rd mirror unit

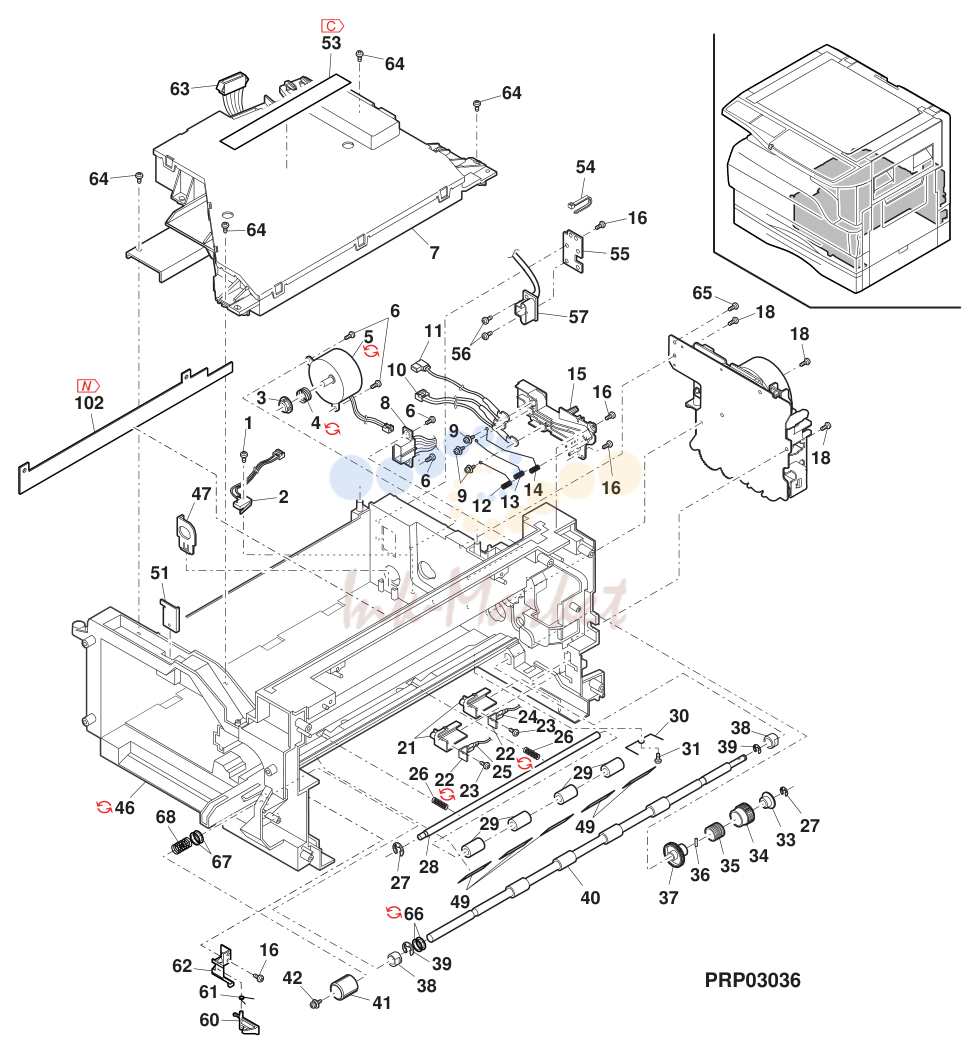

6			Middle frame unit
1	XEPS723P12000 запросить цену →		AA N C Screw(2.3×12)
2	CSW-M0007RS55 запросить цену →		AS B Interlock switch unit
3	NCPL-0007QSZ1 ✓ в наличии		AC C Hopper coupling
4	MSPRC0024QSZ1 запросить цену →		1 AC C Hopper spring 07/09
5	RMOTD0035QSP1 запросить цену →		1 AZ B Toner motor 06/08 R/C
6	XEBS730P10000 запросить цену →		AC C Screw(3×10)
7	DUNTK0343RS12 запросить цену →		BR E LSU[Include No.101]
8	DHAI-0322QSZZ запросить цену →		AS C DEV harness
9	XBPSC30P06ES0 запросить цену →		AA C Screw(3×6ES)
10	CHAI-0109RS52 запросить цену →		AN C GB-MCFB harness unit
11	CHAI-0107RS52 запросить цену →		AM C MC harness unit
12	MSPRD0104QSZZ запросить цену →		AC C HV terminal spring (case)
13	MSPRD0103QSZZ запросить цену →		AC C HV terminal spring (grid)
14	MSPRD0102QSZZ запросить цену →		AC C HV terminal spring (saw)
15	LHLDZ0038QSZ1 запросить цену →		AH C High voltage terminal holder
16	XEBS730P08000 запросить цену →		AC C Screw(3×8)
18	XEBS730P10000 запросить цену →		AC C Screw(3×10)
21	LHLDZ0039QSZZ запросить цену →		AE C High voltage terminal holder TC
22	LPLTM0067QSZ1 запросить цену →		1 AC C TC terminal plate 08/02
23	XEBS730P06000 запросить цену →		AA C Screw(3×6)
24	DHAI-0106QSZ2 запросить цену →		AK C BC harness
25	DHAI-0108QSZ1 запросить цену →		AH C TC harness
26	MSPRC0278QSZZ запросить цену →		AC C PS pressure spring
27	XRESP40-06000 ✓ в наличии		AA C E type ring(E4)
28	NSFTZ0021QSP1 запросить цену →		AN C PS follower roller shaft
29	NKOM-0001QSZZ запросить цену →		AD C PS collar(φ12)
30	MSPRD0139QSZZ запросить цену →		AB C PS earth spring
31	XEBS730P06000 запросить цену →		AA C Screw(3×6)
33	LBOSZ1508FCZZ запросить цену →		AG C Cam boss A2
34	PPIPP0174FCZZ ✓ в наличии		AC C Pipe C
35	MSPRC0106QSZZ запросить цену →		AF C PS clutch spring
36	XPSSJ20-07000 ✓ в наличии		AA C Spring pin(φ2-7)
37	NGERH0062QSZZ ✓ в наличии		AK C Clutch gear(32T)
38	NBRGC0018QSZZ ✓ в наличии		AD C Bearing E
39	XRESP60-08000 запросить цену →		AA C E type ring(E6)
40	NROLP0032QSP2 запросить цену →		AT B PS transport roller
41	JKNBZ0010QSZZ запросить цену →		AD C PS knob
42	XBPS730P10KS0 запросить цену →		AB N C Screw(3×10KS)
46	LFRM-0024QSZ5 запросить цену →		5 BA C Middle frame [With No.102,9-63,101] DCE582 05/08
47	LPINS0301FCZZ запросить цену →		AD C DV guide pin (AB series)
49	PSHEZ0056QSZZ запросить цену →		AC C PS rear guide sheet
51	LANGT0003QSZ1 запросить цену →		AC C SRU fixing angle
53	TCAUH0021QSZZ запросить цену →		- AD D Laser caution label [Missing parts code][AR-M162/AR-M207(Taiwan)] 1st lot
54	LBNDJ0013FCZ1 запросить цену →		AE C Cable band
55	LPLTM0149QSZZ запросить цену →		AD C Connector fixing plate
56	LX-BZ0020QSPZ запросить цену →		AB C Screw
57	DHAI-0333QSZZ запросить цену →		AL C SRU harness
60	LSTPP0014QSZZ запросить цену →		AC C Right door stopper
61	MSPRD0298QSZZ запросить цену →		AD C Stopper spring
62	LHLDZ0099QSZZ запросить цену →		AC C Stopper holder
63	DHAI-0321QSZZ запросить цену →		AH C LSU harness
64	XEPS730P14X00 запросить цену →		AB N C Screw(3×14X)
65	XHBS730P06000 запросить цену →		AC C Screw(3×6)
66	LX-WZ0198FCZ1 запросить цену →		1 AA C Poly slider(T=0.13) - R/C
67	LX-WZ1003HCZZ запросить цену →		AA C Poly slider(T=0.5)
68	MSPRC0339QSZZ запросить цену →		AD C PS brake spring
101	RMOTN0022QSPZ запросить цену →		BL B Polygon motor[Contained in No.7]
102	LPLTM0389QSZZ запросить цену →		5 AK C Fusing fixing plate [With No.46,9-63,101] 05/08

5. Update :

№	Артикул	Альт. артикул	Описание

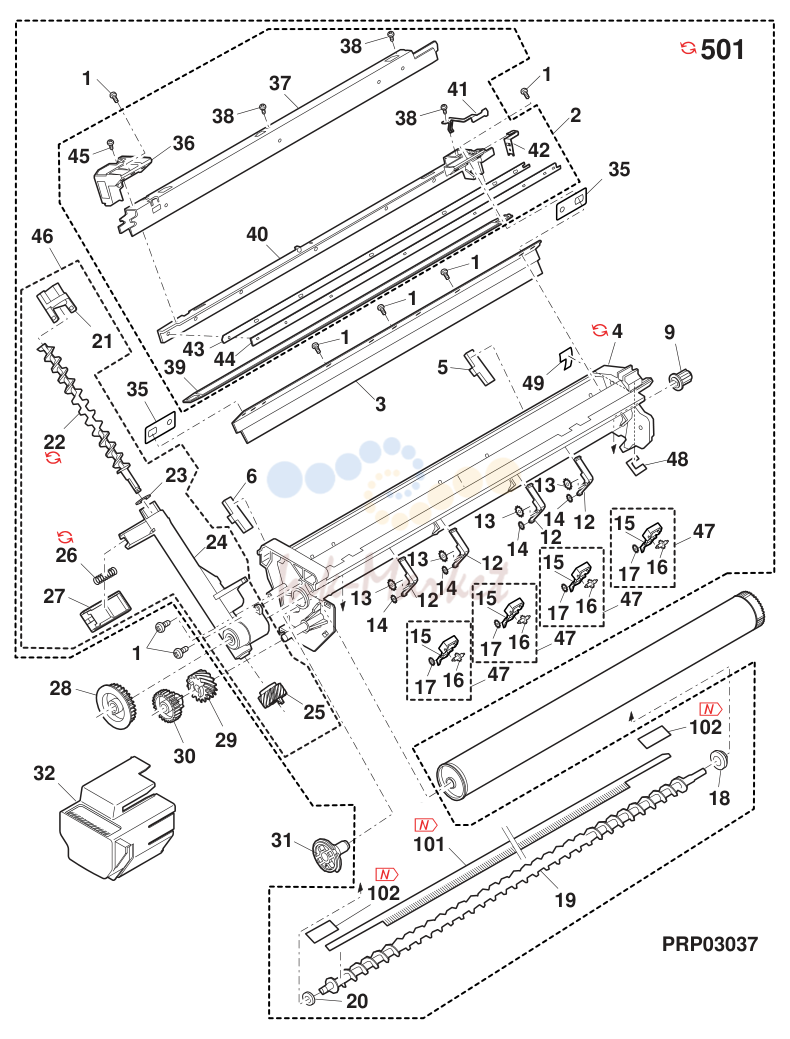

7			Process unit
1	XEBS730P10000 запросить цену →		AC C Screw(3×10)
2	CHLDZ0035RS55 запросить цену →		BG E MC holder unit
3	UCLEZ0009QSZ2 ✓ в наличии		AQ A Cleaning blade
4	CFRM-0021RS6M запросить цену →		AY E Process sub unit (Except U.S.A,Canada)
5	PSEL-0130QSZZ запросить цену →		AF C Seal R
6	PSEL-0129QSZZ запросить цену →		AF C Seal F
9	NCPL-0003QSZ1 запросить цену →		AC C Screw coupling
12	LHLDZ0098QSZ2 ✓ в наличии		AD C Pawl holder (Except U.S.A,Canada)
13	LX-WZ0329FCZZ запросить цену →		AB C Washer (U.S.A,Canada)
14	LX-RZ0001QSZZ ✓ в наличии		AB C Starling(φ5) (U.S.A,Canada)
15	PTME-0033QSZZ запросить цену →		AK A Separator pawl (Except U.S.A,Canada)
16	PRNGF0106FCZ2 ✓ в наличии		AC C Starling N2 (Except U.S.A,Canada)
17	LX-RZ0001QSZZ ✓ в наличии		AB C Starling(φ5) (Except U.S.A,Canada)
18	NBRGP0299FCPZ запросить цену →		AD C CL bearing(M5)
19	NSFTZ0020QSZZ запросить цену →		AL C Transport screw
20	PMLT-0018QSZ1 запросить цену →		AC C Transport screw cushion
21	PCAPH0009QSZZ запросить цену →		AC C Toner pipe cap
22	NSFTZ0019QSZ1 запросить цену →		1 AE N C Transport pipe screw 08/04 R/C
23	PSPAZ0696FCZZ ✓ в наличии		AC C Pipe cap spacer
24	PPIPP0005QSZZ запросить цену →		AM C Toner sleeve
25	NGERH0039QSZZ ✓ в наличии		AE C Transport pipe gear(14T)
26	MSPRC0045QSZ1 запросить цену →		1 AC C Toner pipe spring 07/09
27	PSHT-0004QSZ1 запросить цену →		AC C Toner pipe shutter
28	NGERH0036QSZZ ✓ в наличии		AC C Transport screw gear(30T)
29	NGERH0038QSZZ ✓ в наличии		AC C Transport pipe gear(15T)
30	NGERH0037QSZZ ✓ в наличии		AC C Idle gear(26T)
31	LFIX-0007QSZ1 запросить цену →		AE C Drum fixing plate B
32	PCOVP0093QSZZ запросить цену →		AE C Drum cover
35	PSHEP0135QSZ1 запросить цену →		AB C MC guide sheet R
36	LHLDZ0036QSZZ запросить цену →		AF C Grid tension holder
37	PCASZ0007QSZZ запросить цену →		AN C MC case
38	XEBS726P05000 ✓ в наличии		AA N C Screw(2.6×5)
39	LPLTM0062QSZ1 ✓ в наличии		AG B Grid
40	LHLDZ0035QSZ1 запросить цену →		AP C MC holder
41	QTANP0004QSZZ запросить цену →		AD C Terminal
42	QTANP0007QSZZ запросить цену →		AC C Grid terminal
43	PTPE-0005QSZZ запросить цену →		AG C Tape
44	LPLTM0386QSZZ запросить цену →		AG N C Sawtooth plate
45	XEBS726P06000 запросить цену →		AD C Screw(2.6×6)
46	CPIPP0005RS51 запросить цену →		AP E Toner pipe unit
47	CTME-0033RS51 запросить цену →		AL E Separator pawl unit (Except U.S.A,Canada)
48	PSHEZ0501QSZZ запросить цену →		AD C Drum MG sheet A
49	PSHEZ0502QSZZ запросить цену →		AD C Drum MG sheet B
101	PSHEZ0513QSZZ запросить цену →		3 AK C Paper dust stirring sheet DCE608 06/02
102	PTPE-0026QSZZ запросить цену →		3 AA C Screw tape DCE608 06/02
501	CFRM-0021RS6N запросить цену →		BF E Process frame unit (Except U.S.A,Canada)

6. Update :

№	Артикул	Альт. артикул	Описание

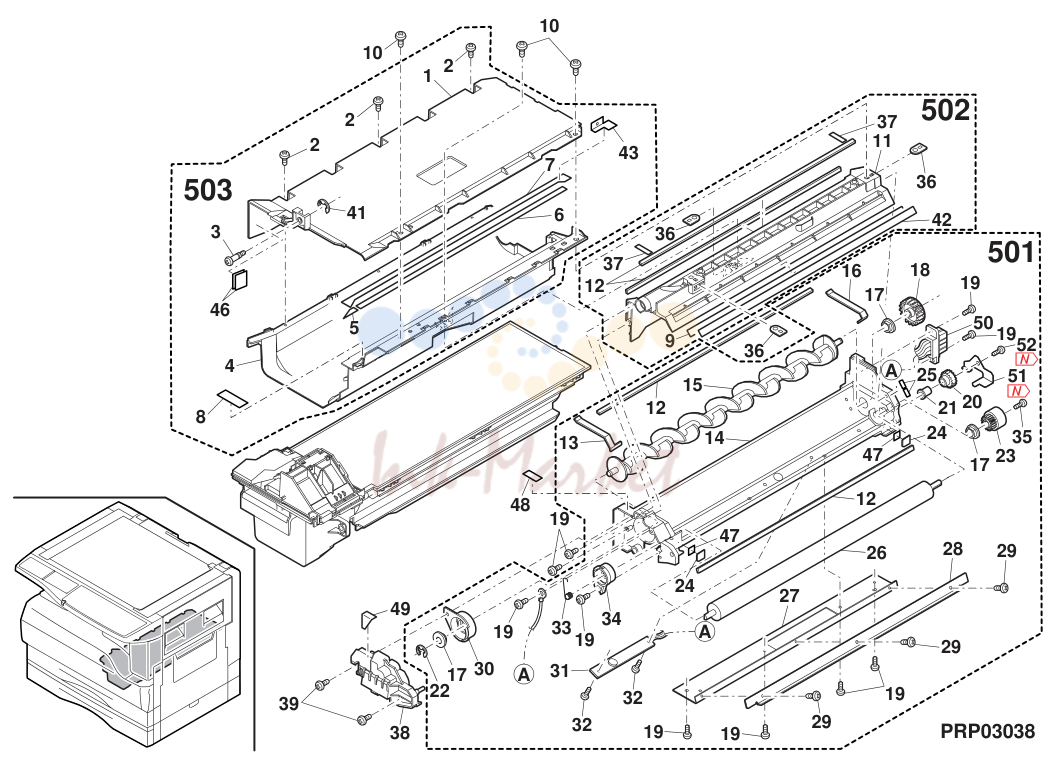

8			DV cartridge unit
1	PGIDM0088QSZZ запросить цену →		AP D Upper toner guide
2	XEBS730P08000 запросить цену →		AC C Screw(3×8)
3	LX-BZ0027QSPZ запросить цену →		AD C DV fixing screw
4	PGIDM0089QSZ1 ✓ в наличии		AQ D Lower toner guide
5	PSEL-0065QSZ1 запросить цену →		AA C TG seal LUAR
6	PSEL-0066QSZ1 запросить цену →		AC C TG seal LRAR
7	PSEL-0067QSZ4 запросить цену →		AG C TG seal LDAR
8	PSEL-0105QSZZ запросить цену →		AA C TN seal FR
9	PSHEP0262QSZZ запросить цену →		AC C DV-UND sheet
10	XBBS740P10000 запросить цену →		AA C Screw(4×10)
11	PCOVP0072QS12 запросить цену →		AH D DV cover
12	PMLT-0002YSZ1 запросить цену →		AC C DV TH cushion
13	PMLT-0005YSZZ запросить цену →		AB C DV side cushion L
14	PBOX-0001YS13 запросить цену →		AM D DV box
15	NROLP0072QSP1 запросить цену →		AP C DMX roller
16	PMLT-0006YSZZ запросить цену →		AB C DV side cushion R
17	NBRGC0020QSZZ ✓ в наличии		AH C DMX bearing
18	NGERH0002YSZZ ✓ в наличии		AD B DV gear(28T)
19	XEBS730P08000 запросить цену →		AC C Screw(3×8)
20	NGERH0001YSZZ ✓ в наличии		AD C DV idle gear(20T)
21	NBRGC0021QSZZ ✓ в наличии		AD C DID bearing
22	XRESP50-06000 запросить цену →		AA C E type ring(E5)
23	NGERH0145QSZ1 ✓ в наличии		AD B DV gear(18T)
24	PSHEP0035YSZZ запросить цену →		AB A DV side sheet N
25	PSHEG0504QSZZ запросить цену →		AD C Sheet
26	NROLM0121QSZZ запросить цену →		BA B MG roller G
27	LPLTM0002YSZ2 запросить цену →		AP C Doctor reinforce plate
28	LPLTM0001YSZZ запросить цену →		AN A Doctor
29	XBPBZ30P03000 запросить цену →		AB C Screw(3×3)
30	LHLDZ0001YSZZ запросить цену →		AD C Bearing holder
31	RDTCM0017QSZZ запросить цену →		AY B ATC sensor G
32	XUBUZ30P08000 запросить цену →		AA C Screw(3×8)
33	MSPRK0001YSZZ запросить цену →		AB C Bias spring
34	LHLDR0072QSZZ запросить цену →		AC C MG holder
35	XBPS730P06KS0 запросить цену →		AB N C Screw(3×6KS)
36	LPLTM6022FCZZ запросить цену →		AC C M4 plate
37	PSEL-0063QSZZ запросить цену →		AA C DVS seal LRU
38	PCOVP0080QSZZ запросить цену →		AE C DV cover F
39	XEBS730P10000 запросить цену →		AC C Screw(3×10)
41	XRESP30-06000 запросить цену →		AA C E type ring(E3)
42	PSEL-0001YSZ1 запросить цену →		AE B DV blade
43	PSEL-0074QSZZ запросить цену →		AC C TG seal BU
46	PSPAP0036QSZZ запросить цену →		AC C TGU spacer FL
47	PSHEP0324QSZZ запросить цену →		AC C DVB sheet
48	PSEL-0114QSZZ запросить цену →		AC C Seal F
49	PSEL-0115QSZZ запросить цену →		AD C Seal F2
50	DHAI-0313QSZZ запросить цену →		AH C Sensor harness
51	LANGK0018QSZZ запросить цену →		- AD C DID angle [Except AR-M162E/AR-M207E] DCE625 05/07 mid
52	LX-EZ0001QSZZ запросить цену →		- AB C Screw [Except AR-M162E/AR-M207E] DCE625 05/07 mid
501	CBOX-0001JS5H запросить цену →		BL E DV box unit
502	CCOVP0072RS56 запросить цену →		AS E DV cover unit(Without No.42)
503	CGIDM0089RS53 запросить цену →		AY E TN guide unit
901	DUNT-0207RS16 запросить цену →		BN E DV unit

7. Update :

№	Артикул	Альт. артикул	Описание

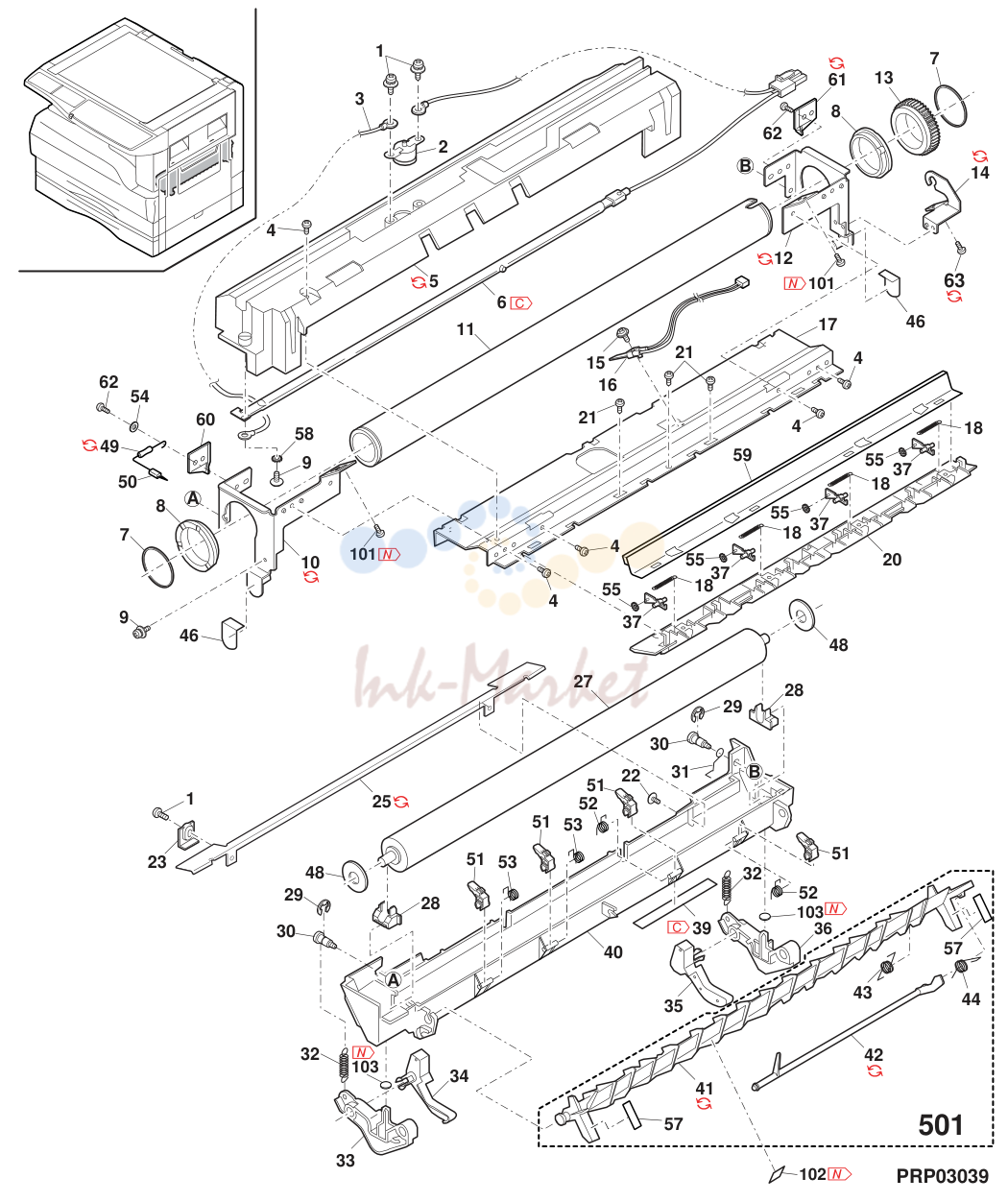

9			Fusing unit
1	XBPS730P06KS0 запросить цену →		AB N C Screw(3×6KS)
2	RTHM-0001QSZZ запросить цену →		AM B Thermostat
3	DHAI-0184QSZ1 запросить цену →		AE C Fusing harness
4	XHBS730P06000 запросить цену →		AC C Screw(3×6)
5	PCOVP0029QSZ7 запросить цену →		1 AT D Fusing cover 07/06 R/C
7	LSTPP0116FCZZ запросить цену →		AA C Roller stopper A2
8	NBRGP0567FCZZ ✓ в наличии		AG A Fusing bearing
9	XBPS730P08KS0 запросить цену →		AB N C Screw(3×8KS)
10	CFRM-0017QS03 запросить цену →		1 AH C Fusing frame F 08/01 R/C
11	NROLI0030QSZZ запросить цену →		BC A Upper heat roller
12	CFRM-0018QS03 запросить цену →		1 AH C Fusing frame R 08/01 R/C
13	NGERH0540FCZ3 ✓ в наличии		AD B Fusing gear(45T)
14	LHLDZ0034QSZ1 запросить цену →		1 AF C Lamp holder 08/02
15	XBPS730P10KS0 запросить цену →		AB N C Screw(3×10KS)
16	RDTCT0005QSZ1 запросить цену →		AN B Thermistor
17	LPLTM0050QSZ1 запросить цену →		AM C Fusing joint plate
18	MSPRT0086QSZZ ✓ в наличии		AB C Upper pawl pressure spring
20	PGIDM0034QSZ6 ✓ в наличии		AL C Fusing rear paper guide
21	XEBS730P06000 запросить цену →		AA C Screw(3×6)
22	XBBS730P06000 запросить цену →		AC C Screw(3×6)
23	LPLTP0051QSZZ запросить цену →		AD C PG fixing plate
25	PGIDH0131QSZ2 запросить цену →		1 AU C Fusing front paper guide 06/07
27	NROLR0031QSP1 ✓ в наличии		BB A Pressure roller
28	NBRGP0260FCZ1 ✓ в наличии		AD C Pressure bearing N
29	XRESP30-06000 запросить цену →		AA C E type ring(E3)
30	LX-BZ0013QSP1 запросить цену →		AD C Screw(3×7)
31	MSPRP0087QSZZ запросить цену →		AC C PG earth spring
32	MSPRT0303QSZZ запросить цену →		AD C Pressure spring B
33	MLEVP0018QSZ1 запросить цену →		AF C Fusing pressure lever F
34	MLEVP0019QSZ3 ✓ в наличии		AE C Release lever F
35	MLEVP0020QSZ3 запросить цену →		AE C Release lever R
36	MLEVP0017QSZ1 запросить цену →		AF C Fusing pressure lever R
37	PTME-0020GCZ1 ✓ в наличии		AF A Separator pawl
39	TLABH0155QSZ1 запросить цену →		- AE D High temperature caution label [Missing parts code] 1st lot
40	LFRM-0036QSZ2 запросить цену →		AS C Fusing lower frame
41	LPLTP0060QSZ5 запросить цену →		1 AM N C Reverse gate 06/04
42	MLEVP0026QSZ3 запросить цену →		1 AE N C DMC actuator 06/06 R/C
43	MSPRD0117QSZZ запросить цену →		AB C Rotation spring
44	MSPRD0118QSZ1 ✓ в наличии		AB C Actuator return spring
46	PSHEZ0105QSZZ запросить цену →		AC C Fusing sheet
48	LX-WZ0313FCZZ запросить цену →		AA C Washer
49	VRHRST2HB157K ✓ в наличии		AD C Resistor(1/2W 150MΩ ±10%)
50	PBRSR0004QSZ1 запросить цену →		AD B Discharge brush
51	PTME-0014QSZZ ✓ в наличии		AK A Lower separator pawl
52	MSPRD0122QSZZ ✓ в наличии		AB C Separator pawl spring R
53	MSPRD0121QSZZ ✓ в наличии		AB C Separator pawl spring F
54	XWHS730-05070 запросить цену →		AA N C Washer (AB series)
55	LX-WZ0001QSZZ ✓ в наличии		AC C Separator pawl washer
57	TLABH0364QSZZ запросить цену →		AA D Green label
58	LX-WZ7021SCPZ запросить цену →		AA C Washer
59	CPLTM0255QS01 запросить цену →		AS C FU felt fixing plate
60	PGIDM0102QSZZ запросить цену →		AD C Fusing front guide F (Except Taiwan AB series)
61	PGIDM0103QSZ1 запросить цену →		3 AD C Fusing front guide R [Productivity improvement] 07/01 R/C
62	XHBS730P08000 запросить цену →		AB C Screw(3×8)
63	XEBS740P14000 запросить цену →		5 AB C Screw(4×14) [With No.101,6-46,102] 05/08
101	LX-BZ0080QSZZ запросить цену →		5 AC C Fusing fixing screw [With No.63,6-46,102] 05/08
102	TLABH0685QSZZ запросить цену →		- AD D High temperature caution label DCE622 06/09
103	PSPAZ0054QSZZ запросить цену →		- AF C Mylar sheet DCE644 -
501	CPLTP0060RS52 запросить цену →		AR E Reverse gate unit
901	DUNTW0524RS12 запросить цену →		BV E Fusing unit (230V series)

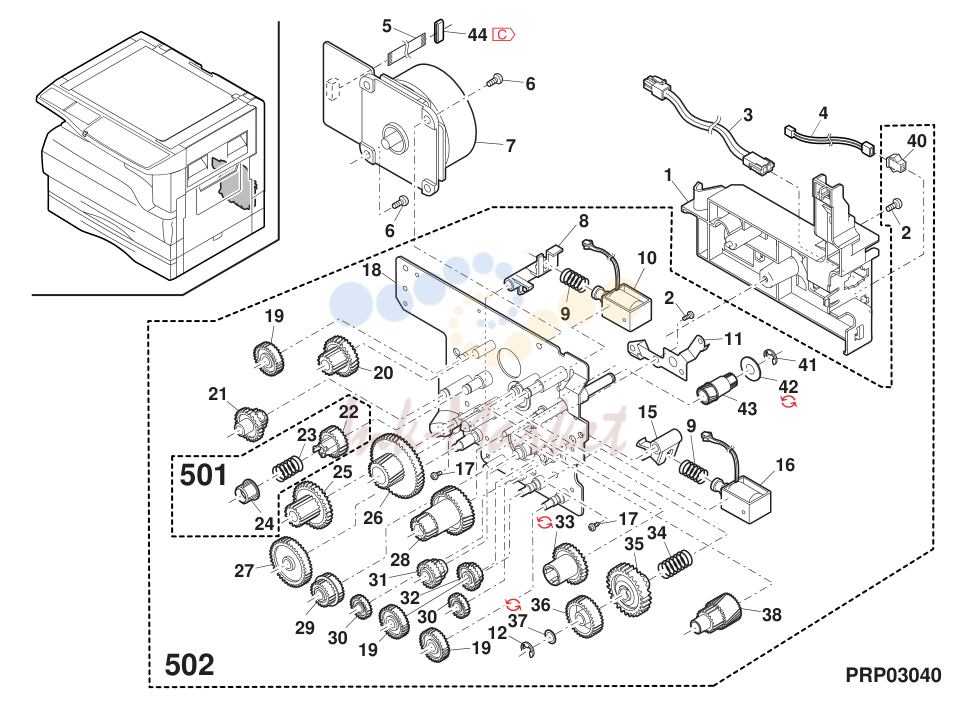

8. Update :

№	Артикул	Альт. артикул	Описание
1	PGIDM0104QSZZ запросить цену →		AK C Harness guide
2	XHBS730P08000 запросить цену →		AB C Screw(3×8)
3	DHAI-0110QSZ1 запросить цену →		AL C HL harness
4	DHAI-0327QSZZ запросить цену →		AD C HND SOL harness
5	DHAI-0323QSZZ запросить цену →		AC C Main motor harness
6	XBBS740P08000 запросить цену →		AA C Screw(4×8)
7	RMOTP0044QSPA запросить цену →		BH B Main motor
8	PTME-0032QSZ1 запросить цену →		AD C Roller pawl
9	MSPRC1318FCZ1 запросить цену →		AA C Spring B
10	RPLU-0009QSZ1 запросить цену →		AM B Solenoid CSA
11	LPLTM0048QSZZ запросить цену →		AF C Drive earth plate
12	XRESP40-06000 ✓ в наличии		AA C E type ring(E4)
15	PTME-0012QSZZ ✓ в наличии		AC C PS clutch pawl
16	RPLU-0008QSZ1 запросить цену →		AM B Solenoid PS
17	XBBS730P04000 запросить цену →		AA N C Screw(3×4)
18	CPLTM0047QS07 запросить цену →		AZ C Main drive plate DUP [AR-M165/AR-M206/AR-M207/AR-M207E]
19	NGERH0010QSZZ запросить цену →		AD C Gear(28T)
20	NGERH0009QSZZ ✓ в наличии		AD C Gear(46/16T)
21	NGERH0014QSZZ ✓ в наличии		AD C Gear(30/15T)
22	NGERH0011QSZZ запросить цену →		AD C MG gear
23	MSPRC2132FCZ1 запросить цену →		AA C MG roller spring
24	NCPL-0004FCZZ запросить цену →		AB C Coupling B
25	NGERH0052QSZZ запросить цену →		AE C Gear(38/18T)
26	NGERH0007QSZZ запросить цену →		AH C Gear(68/26T)
27	NGERH0057QSZZ запросить цену →		AE C Gear(41T)
28	NGERH0008QSZ5 ✓ в наличии		AH C Gear(55/19T)
29	NGERH0059QSZZ запросить цену →		AD C Gear(23/27T)
30	NGERH0012QSZZ запросить цену →		AE C Gear(20T)
31	NGERH0058QSZZ ✓ в наличии		AF C Gear(21/17T)
32	NGERH0013QSZZ ✓ в наличии		AG C Gear(31/17T)
33	NGERH0016QSZ1 запросить цену →		3 AD N C Coupling gear(34T) [Margin up] DCE634 06/08 mid
34	MSPRC0081QSZZ запросить цену →		AB C HT ratchet spring
35	NGERH0055QSZZ ✓ в наличии		AE C Ratchet gear(44T)
36	NGERH0056QSZZ ✓ в наличии		AE C Ratchet gear(33T)
37	LX-WZ0314FCZ1 запросить цену →		1 AA C Poly slider - R/C
38	NGERH0054QSZZ запросить цену →		AD C Gear(33/20T)
40	QCNCM0999FCPZ запросить цену →		AC C I/F connector
41	XRESP40-06000 ✓ в наличии		AA C E type ring(E4) [AR-M161/AR-M162/AR-M162E]
42	LX-WZ0002QSZ1 запросить цену →		1 AB C PO belt washer [AR-M161/AR-M162/AR-M162E] - R/C
43	NGERH0053QSZZ запросить цену →		AD C Gear [AR-M161/AR-M162/AR-M162E]
44	RCORF0012QSZZ запросить цену →		- AC C Main motor harness core [Missing parts code] 1st lot
501	CGERH0011RS51 ✓ в наличии		AE E MG gear unit
502	CPLTM0047RS82 запросить цену →		BE E Driving sub unit [AR-M165/AR-M206/AR-M207/AR-M207E]
901	CPLTM0047RS62 запросить цену →		BL E Driving unit(Without No.5,44) [AR-M165/AR-M206/AR-M207/AR-M207E]

Каталог очень большой (933 позиций). Показаны первые 8 узлов со схемами; полный список доступен по запросу.
