Sharp AR-FN7 PN1PG — каталог запчастей со схемами

Содержание

1. 補修部品のランク付 DEFINITION
2. 1 取り付けｷｯﾄ(Mounting Hardware)
3. 3 本体機械内部 1(Internal Components 1)
4. 4 本体機械内部 2(Internal Components 2)

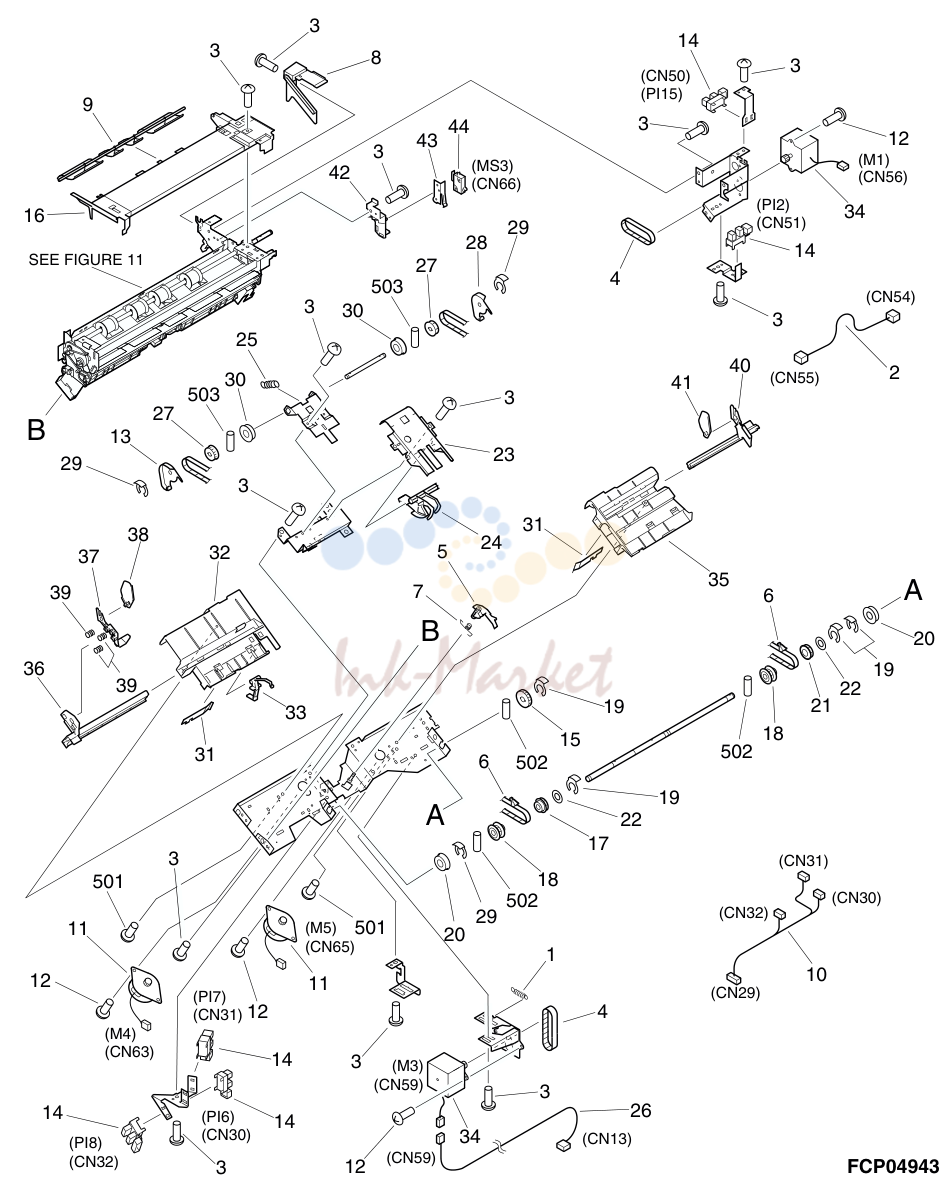

5. 10 処理部(Dispose Assembly)

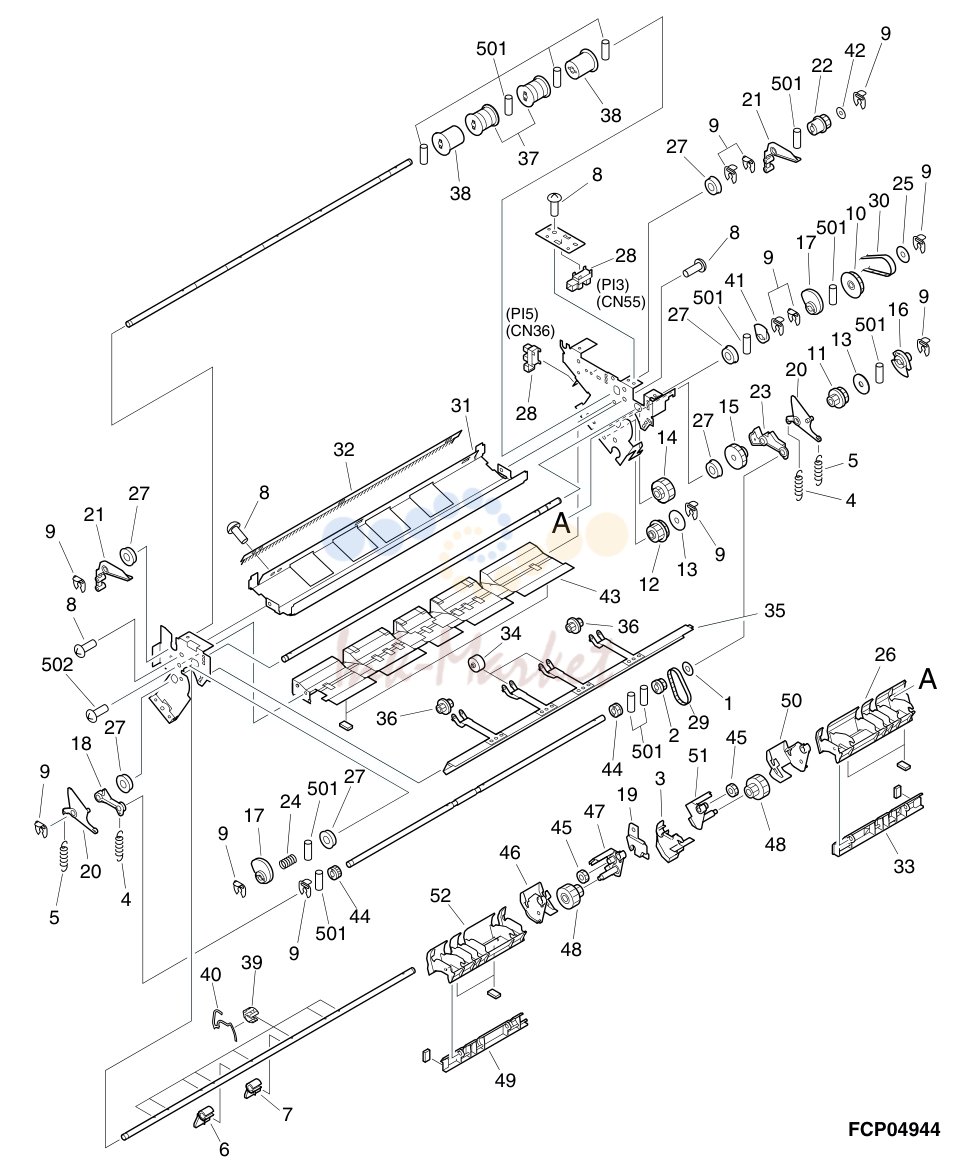

6. 11 搬送部(Paper Feeder Assembly)

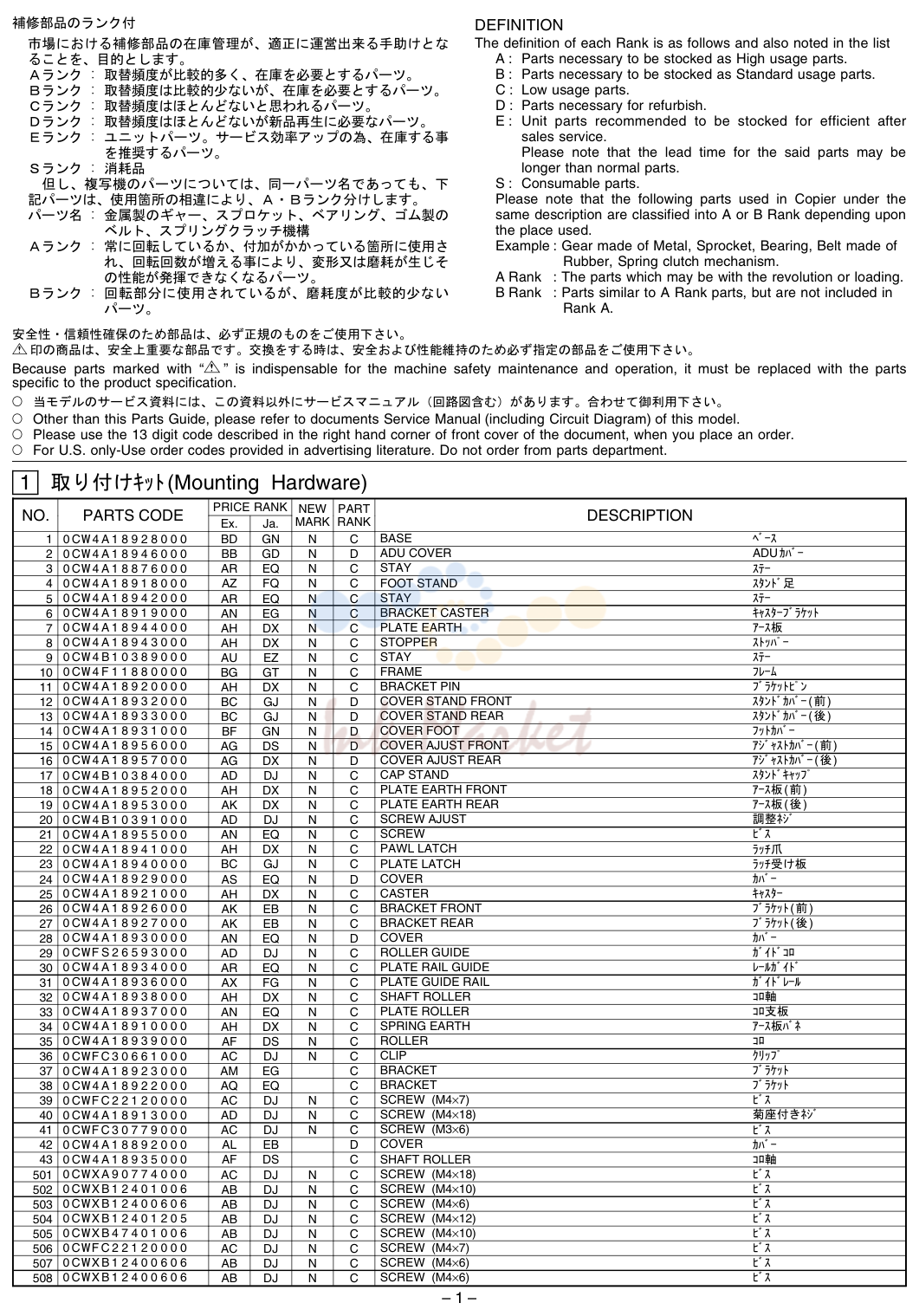

1. 補修部品のランク付 DEFINITION

№	Артикул	Описание
1		取り付けｷｯﾄ(Mounting Hardware)
1	0CW4A18928000 запросить цену →	BD GN N C BASE ﾍﾞｰｽ
2	0CW4A18946000 запросить цену →	BB GD N D ADU COVER ADUｶﾊﾞｰ
3	0CW4A18876000 запросить цену →	AR EQ N C STAY ｽﾃｰ
4	0CW4A18918000 запросить цену →	AZ FQ N C FOOT STAND ｽﾀﾝﾄﾞ足
5	0CW4A18942000 запросить цену →	AR EQ N C STAY ｽﾃｰ
6	0CW4A18919000 запросить цену →	AN EG N C BRACKET CASTER ｷｬｽﾀｰﾌﾞﾗｹｯﾄ
7	0CW4A18944000 запросить цену →	AH DX N C PLATE EARTH ｱｰｽ板
8	0CW4A18943000 запросить цену →	AH DX N C STOPPER ｽﾄｯﾊﾟｰ
9	0CW4B10389000 запросить цену →	AU EZ N C STAY ｽﾃｰ
10	0CW4F11880000 запросить цену →	BG GT N C FRAME ﾌﾚｰﾑ
11	0CW4A18920000 запросить цену →	AH DX N C BRACKET PIN ﾌﾞﾗｹｯﾄﾋﾟﾝ
12	0CW4A18932000 запросить цену →	BC GJ N D COVER STAND FRONT ｽﾀﾝﾄﾞｶﾊﾞｰ(前)
13	0CW4A18933000 запросить цену →	BC GJ N D COVER STAND REAR ｽﾀﾝﾄﾞｶﾊﾞｰ(後)
14	0CW4A18931000 запросить цену →	BF GN N D COVER FOOT ﾌｯﾄｶﾊﾞｰ
15	0CW4A18956000 запросить цену →	AG DS N D COVER AJUST FRONT ｱｼﾞｬｽﾄｶﾊﾞｰ(前)
16	0CW4A18957000 запросить цену →	AG DX N D COVER AJUST REAR ｱｼﾞｬｽﾄｶﾊﾞｰ(後)
17	0CW4B10384000 запросить цену →	AD DJ N C CAP STAND ｽﾀﾝﾄﾞｷｬｯﾌﾟ
18	0CW4A18952000 запросить цену →	AH DX N C PLATE EARTH FRONT ｱｰｽ板(前)
19	0CW4A18953000 запросить цену →	AK DX N C PLATE EARTH REAR ｱｰｽ板(後)
20	0CW4B10391000 запросить цену →	AD DJ N C SCREW AJUST 調整ﾈｼﾞ
21	0CW4A18955000 запросить цену →	AN EQ N C SCREW ﾋﾞｽ
22	0CW4A18941000 запросить цену →	AH DX N C PAWL LATCH ﾗｯﾁ爪
23	0CW4A18940000 запросить цену →	BC GJ N C PLATE LATCH ﾗｯﾁ受け板
24	0CW4A18929000 запросить цену →	AS EQ N D COVER ｶﾊﾞｰ
25	0CW4A18921000 запросить цену →	AH DX N C CASTER ｷｬｽﾀｰ
26	0CW4A18926000 запросить цену →	AK EB N C BRACKET FRONT ﾌﾞﾗｹｯﾄ(前)
27	0CW4A18927000 запросить цену →	AK EB N C BRACKET REAR ﾌﾞﾗｹｯﾄ(後)
28	0CW4A18930000 запросить цену →	AN EQ N D COVER ｶﾊﾞｰ
29	0CWFS26593000 запросить цену →	AD DJ N C ROLLER GUIDE ｶﾞｲﾄﾞｺﾛ
30	0CW4A18934000 запросить цену →	AR EQ N C PLATE RAIL GUIDE ﾚｰﾙｶﾞｲﾄﾞ
31	0CW4A18936000 запросить цену →	AX FG N C PLATE GUIDE RAIL ｶﾞｲﾄﾞﾚｰﾙ
32	0CW4A18938000 запросить цену →	AH DX N C SHAFT ROLLER ｺﾛ軸
33	0CW4A18937000 запросить цену →	AN EQ N C PLATE ROLLER ｺﾛ支板
34	0CW4A18910000 запросить цену →	AH DX N C SPRING EARTH ｱｰｽ板ﾊﾞﾈ
35	0CW4A18939000 запросить цену →	AF DS N C ROLLER ｺﾛ
36	0CWFC30661000 запросить цену →	AC DJ N C CLIP ｸﾘｯﾌﾟ
37	0CW4A18923000 запросить цену →	AM EG C BRACKET ﾌﾞﾗｹｯﾄ
38	0CW4A18922000 запросить цену →	AQ EQ C BRACKET ﾌﾞﾗｹｯﾄ
39	0CWFC22120000 запросить цену →	AC DJ N C SCREW (M4×7) ﾋﾞｽ
40	0CW4A18913000 запросить цену →	AD DJ N C SCREW (M4×18) 菊座付きﾈｼﾞ
41	0CWFC30779000 запросить цену →	AC DJ N C SCREW (M3×6) ﾋﾞｽ
42	0CW4A18892000 запросить цену →	AL EB D COVER ｶﾊﾞｰ
43	0CW4A18935000 запросить цену →	AF DS C SHAFT ROLLER ｺﾛ軸
501	0CWXA90774000 запросить цену →	AC DJ N C SCREW (M4×18) ﾋﾞｽ
502	0CWXB12401006 запросить цену →	AB DJ N C SCREW (M4×10) ﾋﾞｽ
503	0CWXB12400606 запросить цену →	AB DJ N C SCREW (M4×6) ﾋﾞｽ
504	0CWXB12401205 запросить цену →	AB DJ N C SCREW (M4×12) ﾋﾞｽ
505	0CWXB47401006 запросить цену →	AB DJ N C SCREW (M4×10) ﾋﾞｽ
506	0CWFC22120000 запросить цену →	AC DJ N C SCREW (M4×7) ﾋﾞｽ
507	0CWXB12400606 запросить цену →	AB DJ N C SCREW (M4×6) ﾋﾞｽ
508	0CWXB12400606 запросить цену →	AB DJ N C SCREW (M4×6) ﾋﾞｽ

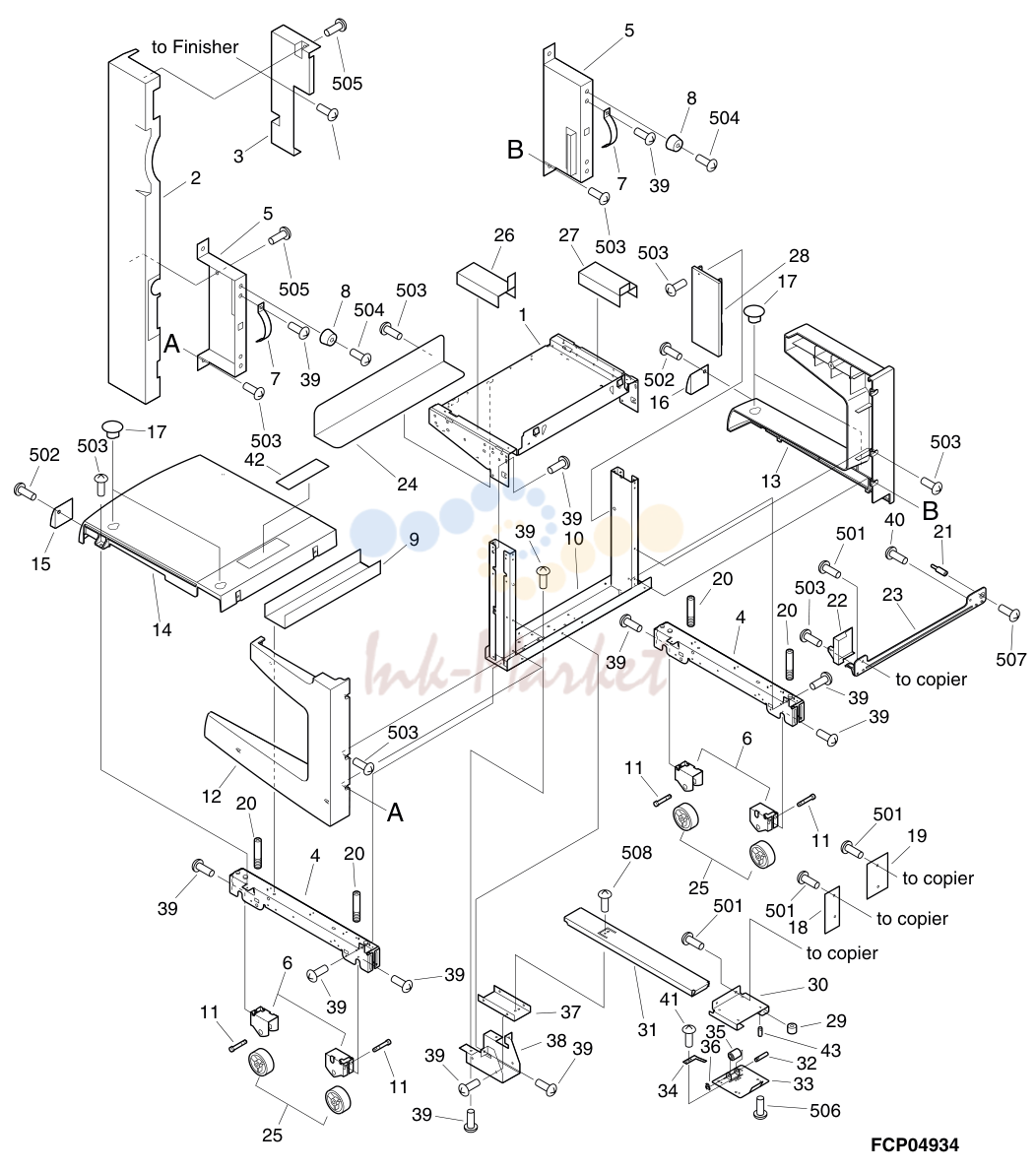

2. 1 取り付けｷｯﾄ(Mounting Hardware)

№	Артикул	Описание
2		外装ｶﾊﾞｰ(Exterial Covers,Panels etc.)
1	0CW4A18857000 запросить цену →	AG DX N C KNOB JAM CLEANING ｼﾞｬﾑｼｮﾘﾉﾌﾞ
2	0CW4A18858000 запросить цену →	BH HC N D PANEL REAR ｳｼﾛｶﾊﾞｰ
3	0CW4A17520000 запросить цену →	AX FG N D PANEL FRAME JAM ﾌﾚｰﾑｼﾞｬﾑｶﾊﾞｰ
4	0CW4A18860000 запросить цену →	AH DX N D COVER JAM ｼﾞｬﾑｶﾊﾞｰ
5	0CW4H16552000 запросить цену →	AQ EQ N C CABLE INTERFACE ｲﾝﾀｰﾌｪｲｽﾀﾊﾞｾﾝ
6	0CWFC25827000 запросить цену →	AE DJ N C CLIP ｸﾘｯﾌﾟ
7	0CW4A18870000 запросить цену →	AY FQ N D PANEL DUMMY PUNCHER ﾀﾞﾐｰﾊﾟﾝﾁｬｶﾊﾞｰ
8	0CW4A17380000 запросить цену →	AD DJ N C SPRING TENSION ﾋｯﾊﾟﾘﾊﾞﾈ
9	0CW4A17535000 запросить цену →	AS EZ N C GUIDE DUMMY PUNCHü@UPPER ﾀﾞﾐｰﾊﾟﾝﾁｶﾞｲﾄﾞｳｴ
10	0CW4A17689000 запросить цену →	AC DJ N C GUIDE DUMMY PUNCH ﾀﾞﾐｰﾊﾟﾝﾁｶﾞｲﾄﾞ
11	0CW4A18897000 запросить цену →	AY FQ N D PANEL SIDE ﾖｺｶﾊﾞｰ
12	0CW4A17291000 запросить цену →	AE DS N C LEVER TRAY UP/DOWN EMPTY ﾄﾚｲｼｮｳｺｳｴﾝﾌﾟﾃｨﾚﾊﾞｰ
13	0CW4A17293000 запросить цену →	AF DS N C FLAG PAPER SENSING REAR ｶﾐｹﾝﾁﾌﾗｸﾞｳｼﾛ
14	0CW4A17415000 запросить цену →	AG DS N C SPRING TENSION ﾋｯﾊﾟﾘﾊﾞﾈ
15	0CW4A17378000 запросить цену →	AD DJ N C LATCH UPPER PANEL ｳｴｶﾊﾞｰﾗｯﾁ
16	0CW4A18898000 запросить цену →	AK DX N D PANEL UPPER SUB ｻﾌﾞｳｴｶﾊﾞｰ
17	0CW4A18899000 запросить цену →	AZ FQ N D PANEL UPPER ｳｴｶﾊﾞｰ
18	0CW4A17547000 запросить цену →	AE DJ N C SPRING TENSION ﾈｼﾞﾘﾊﾞﾈ
19	0CW4A17548000 запросить цену →	AE DJ N C SPRING TENSION ﾈｼﾞﾘﾊﾞﾈ
20	0CW4A17195000 запросить цену →	AF DS N C HOLDER ROLLER ｺﾛﾎﾙﾀﾞ
21	0CW4A17317000 запросить цену →	AC DJ N C ROLLER PAPER FEED ﾊﾝｿｳｺﾛ
22	0CW4A18902000 запросить цену →	BE GN N D PANEL FIXING ｺﾃｲｶﾊﾞｰ
23	0CW4A18903000 запросить цену →	AX FG N D PANEL FRONT ﾏｴｶﾊﾞｰ
24	0CW4A18313000 запросить цену →	AE DJ N C BAND PANEL ｶﾊﾞｰｽﾄﾗｯﾌﾟ
25	0CW4B10585000 запросить цену →	AD DJ N C SUPPORT PANEL BAND 2 ｶﾊﾞｰｽﾄﾗｯﾌﾟｻﾎﾟｰﾄ(2)
26	0CWFB50658000 запросить цену →	BM HR N C STACK TRAY 1 ｽﾀｯｸﾄﾚｲ(1)
27	0CWFB50659000 запросить цену →	BD GN N C STACK TRAY 2 ｽﾀｯｸﾄﾚｲ(2)
28	0CWFC22120000 запросить цену →	AC DJ N C SCREW (M4×7) ﾋﾞｽ
29	0CW4A17424000 запросить цену →	AF DS N C PLATE GROWING ｱｰｽｲﾀ
30	0CW4A18865000 запросить цену →	AQ EQ N D PANEL DOME ﾄﾞｰﾑｶﾊﾞｰ(1)
31	0CW4A18866000 запросить цену →	AW FG N D COVER DOME 2 ﾄﾞｰﾑｶﾊﾞｰ(2)
32	0CW4A17270000 запросить цену →	AG DS N C FLAG BASE TRAY ﾍﾞｰｽﾄﾚｲﾌﾗｸﾞ
33	0CW4A18867000 запросить цену →	BA FX N C TRAY BASE ﾍﾞｰｽﾄﾚｲ
34	0CW4A18868000 запросить цену →	AL EB N C ARM STOPPER ｽﾄｯﾊﾟｱｰﾑ
35	0CW4A17400000 запросить цену →	AC DJ N C SPRING TENSION ﾋｯﾊﾟﾘﾊﾞﾈ
36	0CW4A17408000 запросить цену →	AD DJ N C SPRING TENSION ﾋｯﾊﾟﾘﾊﾞﾈ
37	0CW4A17566000 запросить цену →	AD DJ N C CLIP SHAFT ｼﾞｸｸﾘｯﾌﾟ
38	0CW4A17567000 запросить цену →	AD DJ N C CLIP SHAFT ｼﾞｸｸﾘｯﾌﾟ
39	0CW4A18338000 запросить цену →	AL EB N C GUIDE DUMMY PUNCHER PAPER ﾀﾞﾐｰﾊﾟﾝﾁｶﾐｶﾞｲﾄﾞ
40	0CW4A18339000 запросить цену →	AE DJ N D LABEL STAPLE REMOVING ﾊﾘｼｮﾘﾗﾍﾞﾙ
41	0CW4A17284000 запросить цену →	AD DJ N C GEAR (48T/15T) ｷﾞｱ
42	0CW4B10385000 запросить цену →	AF DS N D COVER FRAME JAM SUB ﾌﾚｰﾑｼﾞｬﾑｶﾊﾞｰ(ｻﾌﾞ)
43	0CW4B10584000 запросить цену →	AD DJ N C SUPPORT PANEL BAND 1 ｶﾊﾞｰｽﾄﾗｯﾌﾟｻﾎﾟｰﾄ(1)
501	0CWXB12400607 запросить цену →	AB DJ N C SCREW (M4×6) ﾋﾞｽ
502	0CWXB47401007 запросить цену →	AB DJ N C SCREW TAPPING (M4×10) ﾀｯﾋﾟﾝﾋﾞｽ
503	0CWXB47300607 запросить цену →	AB DJ N C SCREW TAPPING (M3×6) ﾀｯﾋﾟﾝﾋﾞｽ
2		外装ｶﾊﾞｰ(Exterial Covers,Panels etc.)
15		TO Puncher Unit
27		TO FIGURE
502		TO FIGURE
502		28 TO FIGURE
33		TO FIGURE

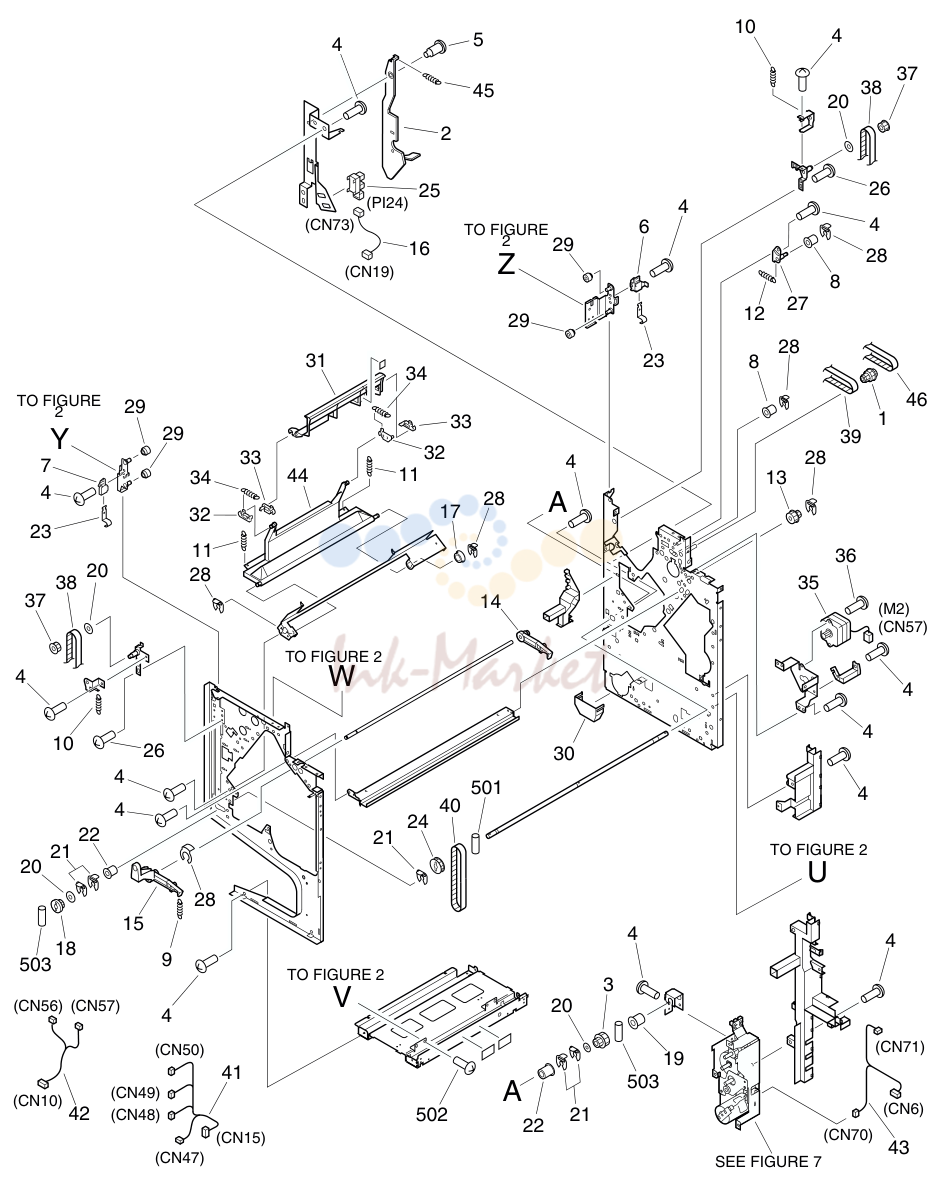

3		本体機械内部 1(Internal Components 1)
1	0CW4A17267000 запросить цену →	AE DJ N C GEAR (24T/24T) ｷﾞｱ
2	0CW4A17577000 запросить цену →	AE DS N C LEVER STACK ｽﾀｯｸﾚﾊﾞｰ
3	0CW4A17259000 запросить цену →	AD DJ N C GEAR (16T/18T) ｷﾞｱ
4	0CWFC22120000 запросить цену →	AC DJ N C SCREW (M4×7) ﾋﾞｽ
5	0CWFS19009000 запросить цену →	AC DJ N C SCREW STEPPED (M3) ﾀﾞﾝﾋﾞｽ
6	0CW4A17353000 запросить цену →	AE DJ N C HOLDER BELT REAR ﾍﾞﾙﾄﾎﾙﾀﾞｳｼﾛ
7	0CW4A17354000 запросить цену →	AE DJ N C HOLDER BELT FRONT ﾍﾞﾙﾄﾎﾙﾀﾞﾏｴ
8	0CW4A17371000 запросить цену →	AC DJ N C ROLLER TENSIONER ﾃﾝｼｮﾅｺﾛ
9	0CW4A17428000 запросить цену →	AC DJ N C SPRING TENSION ﾋｯﾊﾟﾘﾊﾞﾈ
10	0CW4A17414000 запросить цену →	AD DJ N C SPRING TENSION ﾋｯﾊﾟﾘﾊﾞﾈ
11	0CW4A17417000 запросить цену →	AD DJ N C SPRING TENSION ﾋｯﾊﾟﾘﾊﾞﾈ
12	0CW4A17419000 запросить цену →	AD DJ N C SPRING TENSION ﾋｯﾊﾟﾘﾊﾞﾈ
13	0CW4A17509000 запросить цену →	AD DJ N C PULLEY (18T/24T) ﾌﾟｰﾘ
14	0CW4A17517000 запросить цену →	AE DS N C LATCH ﾗｯﾁ
15	0CW4A17518000 запросить цену →	AG DX N C LATCH 2 ﾗｯﾁ2
16	0CW4H16512000 запросить цену →	AF DS N C CABLE STACK SENSOR ｽﾀｯｸｾﾝｻﾀﾊﾞｾﾝ
17	0CW4A17523000 запросить цену →	AC DJ N C BUSHING ﾌﾞｯｼﾝｸﾞ
18	0CW4A17524000 запросить цену →	AD DJ N C PULLEY (18T) ﾌﾟｰﾘ
19	0CW4A17528000 запросить цену →	AC DJ N C BUSHING ﾌﾞｯｼﾝｸﾞ
20	0CW4A17542000 запросить цену →	AC DJ N C FLANGE ﾌﾗﾝｼﾞ
21	0CW4A17567000 запросить цену →	AD DJ N C CLIP SHAFT ｼﾞｸｸﾘｯﾌﾟ
22	0CW4A17572000 запросить цену →	AE DJ N C BUSHING ﾌﾞｯｼﾝｸﾞ
23	0CW4A17691000 запросить цену →	AC DJ N C SPRING LEAF ｲﾀﾊﾞﾈ
24	0CW4A17288000 запросить цену →	AD DJ N C PULLEY (40T) ﾌﾟｰﾘ
25	0CWWG85362000 запросить цену →	AH DX N B IC (TLP1241) ﾌｫﾄｲﾝﾀﾗﾌﾟﾀ
26	0CW4S19077000 запросить цену →	AC DJ N C SCREW (M4×8) ﾋﾞｽ
27	0CW4F11556000 запросить цену →	AG DX N C PLATE PAPER FEED TENSIONER ﾊﾝｿｳﾃﾝｼｮﾅｲﾀ
28	0CWFC25827000 запросить цену →	AE DJ N C CLIP ｸﾘｯﾌﾟ
29	0CW4A17265000 запросить цену →	AC DJ N C ROLLER RAIL ﾚｰﾙｺﾛ
30	0CW4A17534000 запросить цену →	AF DS N C CAP MOTOR ﾓｰﾀｷｬｯﾌﾟ
31	0CW4A17318000 запросить цену →	AK DX N C GUIDE STOPPER ｼｮﾘｽﾄｯﾊﾟｶﾞｲﾄﾞ
32	0CW4A17539000 запросить цену →	AK DX N C LINK ﾘﾝｸ
33	0CW4A17540000 запросить цену →	AC DJ N C LINK 2 ﾘﾝｸ
34	0CW4A17549000 запросить цену →	AC DJ N C SPRING TENSION ﾋｯﾊﾟﾘﾊﾞﾈ
35	0CW4K11080000 запросить цену →	BF GN N B MOTOR STEPPING ｽﾃｯﾋﾟﾝｸﾞﾓｰﾀ
36	0CWFC25034000 запросить цену →	AB DJ N C SCREW W/WASHER (M3×6) ﾊﾞﾈﾂｷﾅﾍﾞﾋﾞｽ
37	0CW4A17355000 запросить цену →	AD DJ N C PULLEY (18T) ﾌﾟｰﾘ
38	0CWXF21817960 запросить цену →	AS EZ N B BELT TIMING ﾀｲﾐﾝｸﾞﾍﾞﾙﾄ
39	0CWXF21619860 запросить цену →	AQ EQ N B BELT TIMING ﾀｲﾐﾝｸﾞﾍﾞﾙﾄ
40	0CWXF21618840 запросить цену →	AP EQ N B BELT TIMING ﾀｲﾐﾝｸﾞﾍﾞﾙﾄ
41	0CW4H16460000 запросить цену →	AP EQ N C CABLE SENSOR ｾﾝｻﾀﾊﾞｾﾝ
42		0CW4110K331// AU EZ N C ASM-F-P-MTR ASM-F-P-MTR
43	0CW4H16467000 запросить цену →	AP EQ N C CABLE DC MOTOR DCﾓｰﾀﾀﾊﾞｾﾝ
44	0CW4A17321000 запросить цену →	AR EQ N C ARM STOPPER ｽﾄｯﾊﾟｱｰﾑ
45	0CW4A17400000 запросить цену →	AC DJ N C SPRING TENSION ﾋｯﾊﾟﾘﾊﾞﾈ
46	0CWXF21605040 запросить цену →	AL EB N B BELT TIMING ﾀｲﾐﾝｸﾞﾍﾞﾙﾄ
501	0CWXD32200142 запросить цену →	AC DJ N C PIN DOWEL ﾍｲｺｳﾋﾟﾝ
502	0CWXB47401007 запросить цену →	AB DJ N C SCREW TAPPING (M4×10) ﾀｯﾋﾟﾝﾋﾞｽ
503	0CWXD12300142 запросить цену →	AC DJ N C PIN DOWEL ﾍｲｺｳﾋﾟﾝ

3. 3 本体機械内部 1(Internal Components 1)

№	Артикул	Описание

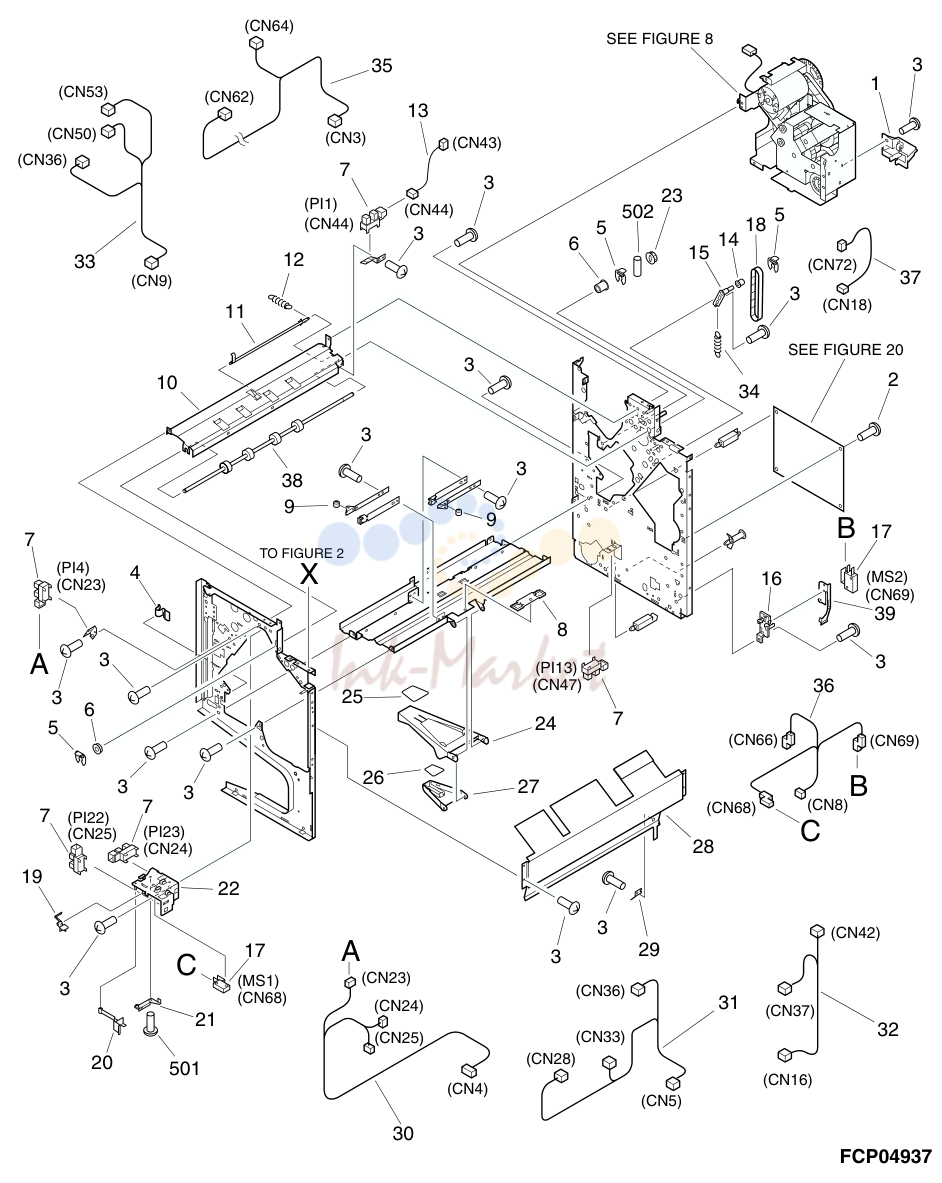

4		本体機械内部 2(Internal Components 2)
1	0CW4A18859000 запросить цену →	AH DX N D COVER STOPPER ｽﾄｯﾊﾟｶﾊﾞｰ
2	0CW4S19077000 запросить цену →	AC DJ N C SCREW (M4×8) ﾋﾞｽ
3	0CWFC22120000 запросить цену →	AC DJ N C SCREW (M4×7) ﾋﾞｽ
4	0CW4A10586000 запросить цену →	AD DJ N C PLATE STAPLER FRAME STOPPER ｽﾃｲﾌﾟﾗﾌﾚｰﾑｽﾄｯﾊﾟ
5	0CWFC25827000 запросить цену →	AE DJ N C CLIP ｸﾘｯﾌﾟ
6	0CWFS21672000 запросить цену →	AD DJ N C BUSHING ﾌﾞｯｼﾝｸﾞ
7	0CWWG85362000 запросить цену →	AH DX N B IC (TLP1241) ﾌｫﾄｲﾝﾀﾗﾌﾟﾀ
8	0CW4A18316000 запросить цену →	AD DJ N D COVER BLANKING 目隠しｶﾊﾞｰ
9	0CW4A17515000 запросить цену →	AC DJ N C ROLLER FRAME TRAY 処理ﾄﾚｲｺﾛ
10	0CW4A17172000 запросить цену →	AS EQ N C GUIDE PAPER LOWER 通紙ｶﾞｲﾄﾞ(ｼﾀ)
11	0CW4A17349000 запросить цену →	AF DS N C FLAG SENSOR ｾﾝｻﾌﾗｸﾞ
12	0CW4A17418000 запросить цену →	AD DJ N C SPRING TENSION ﾋｯﾊﾟﾘﾊﾞﾈ
13	0CW4H16454000 запросить цену →	AE DS N C CABLE SENSOR ｾﾝｻｰﾀﾊﾞｾﾝ
14	0CW4A17371000 запросить цену →	AC DJ N C ROLLER TENSIONER ﾃﾝｼｮﾅｺﾛ
15	0CW4F11557000 запросить цену →	AH DX N C PLATE PAPER FEED TENSIONER 2 搬送ﾃﾝｼｮﾅ板(2)
16	0CW4A17336000 запросить цену →	AE DJ N C HOLDER SWITCH ｽｲｯﾁﾎﾙﾀﾞ
17	0CW4H16449000 запросить цену →	AQ EQ N B MICROSWITCH ﾏｲｸﾛｽｲｯﾁ
18	0CWXF21607440 запросить цену →	AK DX N B BELT TIMING ﾀｲﾐﾝｸﾞﾍﾞﾙﾄ
19	0CW4A17505000 запросить цену →	AD DJ N C FLAG TOP SENSOR ﾄｯﾌﾟｾﾝｻﾌﾗｸﾞ
20	0CW4A17506000 запросить цену →	AE DS N C LEVER SWITCH ｽｲｯﾁﾚﾊﾞｰ
21	0CW4A17507000 запросить цену →	AD DJ N C HOLDER LEVER SUPPORT ﾚﾊﾞｰ押えﾎﾙﾀﾞ
22	0CW4A17508000 запросить цену →	AG DX N C HOLDER SENSOR/MICROSWITCH ｾﾝｻ/ﾏｲｸﾛｽｲｯﾁﾎﾙﾀﾞ
23	0CW4A17268000 запросить цену →	AD DJ N C GEAR (24T) ｷﾞｱ
24	0CW4A18900000 запросить цену →	AK DX N C GUIDE PAPER WEIGHT 1 重りｶﾞｲﾄﾞ(1)
25	0CW4A17495000 запросить цену →	AD DJ N C PLATE WEIGHT 1 重り板(1)
26	0CW4A17496000 запросить цену →	AD DJ N C PLATE WEIGHT 2 重り板(2)
27	0CW4A18901000 запросить цену →	AG DS N C GUIDE PAPER WEIGHT 2 重りｶﾞｲﾄﾞ(2)
28	0CW4A17488000 запросить цену →	AV FG N D PANEL FRAME COVER ﾌﾚｰﾑｶﾊﾞｰ
29	0CW4A18314000 запросить цену →	AC DJ N C SPRING LEAF GROUNDING ｱｰｽ板ﾊﾞﾈ
30	0CW4H16452000 запросить цену →	AQ EQ N C CABLE FRONT DOOR SENSOR 前ﾄﾞｱｾﾝｻ束線
31	0CW4H16453000 запросить цену →	AU EZ N C CABLE LEBER TRAY SENSOR ﾚﾊﾞｰﾄﾚｲｾﾝｻ束線
32	0CW4H16461000 запросить цену →	AN EQ N C CABLE SENSOR 2 ｾﾝｻ束線(2)
33	0CW4H16462000 запросить цену →	AL EB N C CABLE SENSOR 3 ｾﾝｻ束線(3)
34	0CW4A17409000 запросить цену →	AD DJ N C SPRING TENSION ﾋｯﾊﾟﾘﾊﾞﾈ
35	0CW4H16465000 запросить цену →	AQ EQ N C CABLE JOG MOTOR ｼﾞｮｸﾞﾓｰﾀ束線
36	0CW4H16553000 запросить цену →	AS EQ N C CABLE SWITCH ｽｲｯﾁ束線
37	0CW4H16511000 запросить цену →	AE DS N C CABLE BIND CLUTCH ﾊﾞｲﾝﾄﾞｸﾗｯﾁ束線
38	0CW4A17382000 запросить цену →	AV FG N C ROLLER PAPER FEED 搬送ﾛｰﾗ
39	0CW4A18337000 запросить цену →	AK DX N C PLATE SWITCH PUSH ｽｲｯﾁ押し板
501	0CWXB47401007 запросить цену →	AB DJ N C SCREW TAPPING (M4×10) ﾀｯﾋﾟﾝﾋﾞｽ
502	0CWXD32200122 запросить цену →	AC DJ N C PIN DOWEL ﾍｲｺｳﾋﾟﾝ

4. 4 本体機械内部 2(Internal Components 2)

№	Артикул	Описание
5		ﾊﾟﾝﾁｬ部(Puncher Assembly)[AR-PN1]
1	0CW4G11263000 запросить цену →	CA TR N E PUNCHER CONTROLLER PCB ASS’Y ﾊﾟﾝﾁｬｺﾝﾄﾛｰﾗｶｲﾛｷﾊﾞﾝ
2	0CW4A18685000 запросить цену →	AF DS N C SHUTTER PUNCHER ﾊﾟﾝﾁｬｼｬｯﾀｰ
3	0CW4H16514000 запросить цену →	AP EQ N C CABLE POWER CONNECTING ﾃﾞﾝｹﾞﾝﾁｭｳｹｲﾀﾊﾞｾﾝ
4	0CW4H16515000 запросить цену →	AH DX N C CABLE INTERFACE ｲﾝﾀｰﾌｪｲｽﾀﾊﾞｾﾝ
5	0CW4A18683000 запросить цену →	AE DJ N C SPRING TENSION ﾋｯﾊﾟﾘﾊﾞﾈ
6	0CW4H16524000 запросить цену →	AV FG N C CABLE SENSOR ｾﾝｻｰﾀﾊﾞｾﾝ
7	0CWFC22120000 запросить цену →	AC DJ N C SCREW (M4×7) ﾋﾞｽ
8	0CW4A18702000 запросить цену →	AQ EQ N C LABEL PUNCH DIAL ﾊﾟﾝﾁﾀﾞｲﾔﾙﾗﾍﾞﾙ
9	0CW4A18672000 запросить цену →	AY FQ N C MOUNT PUNCHER ﾊﾟﾝﾁｬﾀﾞｲ
10	0CW4A18673000 запросить цену →	AF DS N D COVER HARNESS ﾊｰﾈｽｶﾊﾞｰ
11	0CW4H16537000 запросить цену →	AF DS N E DUST LED PCB UNIT ﾀﾞｽﾄLEDｶｲﾛｷﾊﾞﾝ
12	0CW4H16538000 запросить цену →	AF DS N E DUST PTR PCB UNIT ﾀﾞｽﾄPTRｶｲﾛｷﾊﾞﾝ
13	0CW4A18679000 запросить цену →	AF DS N C GEAR (16T/33T) ｷﾞｱ
14	0CW4A18680000 запросить цену →	AF DS N C GEAR (19T/32T) ｷﾞｱ
15	0CW4A18681000 запросить цену →	AM EG N C DUCT PUNCHER ﾊﾟﾝﾁｬﾀﾞｸﾄ
16	0CWWG85362000 запросить цену →	AH DX N B IC (TLP1241) ﾌｫﾄｲﾝﾀﾗﾌﾟﾀ
17	0CW4A18686000 запросить цену →	AT EZ N C PANEL DUST BOX ﾀﾞｽﾄﾎﾞｯｸｽ
18	0CW4A18687000 запросить цену →	AQ EQ N D COVER DUST BOX ﾀﾞｽﾄﾎﾞｯｸｽｶﾊﾞｰ
19	0CW4K11078000 запросить цену →	BB FX N B MOTOR STEPPIG ｽﾃｯﾋﾟﾝｸﾞﾓｰﾀ
20	0CW4H16530000 запросить цену →	AG DX N C CABLE DUST SENSOR ｸｽﾞｹﾝﾁﾀﾊﾞｾﾝ
21	0CW4A18704000 запросить цену →	AN EQ N D COVER PUNCHER BASE ﾊﾟﾝﾁｬﾍﾞｰｽｶﾊﾞｰ
50	0CW4F11910000 запросить цену →	BS MJ B IC M38039FFSP CPU CPU
51	0CWWA40484000 запросить цену →	AK DX B IC S-93C46ADP EP-ROM EP-ROM
501	0CWXB12400605 запросить цену →	AB DJ N C SCREW (M4×6) ﾋﾞｽ
502	0CWXB47300805 запросить цену →	AB DJ N C SCREW TAPPING (M3×8) ﾀｯﾋﾟﾝﾋﾞｽ
503	0CWXD11104629 запросить цену →	AC DJ N C WASHER ﾜｯｼｬ
504	0CWXB24300605 запросить цену →	AB DJ N C SCREW W/WASHER (M3×6) ﾊﾞﾈﾂｷﾅﾍﾞﾋﾞｽ
5		ﾊﾟﾝﾁｬ部(Puncher Assembly)[AR-PN1]
6		ﾊﾟﾝﾁｬﾄｰﾀﾙ部(Puncher Total Assembly)[AR-PN1]
1	0CW4A18688000 запросить цену →	AD DJ N C ROLLER PUNCHER ﾊﾟﾝﾁｬｺﾛ
2	0CW4H16523000 запросить цену →	BA FX N C CABLE REGISTRETION SENSOR ﾚｼﾞｽﾄｾﾝｻﾀﾊﾞｾﾝ
3	0CWFS19102000 запросить цену →	AC DJ N C SCREW STEPPED (M3) ﾀﾞﾝﾋﾞｽ
4	0CWFS56528000 запросить цену →	AE DJ N C ROLLER ｱｰｽｺﾛ
5	0CW4A18682000 запросить цену →	AG DX N D COVER REGSTRETION ﾚｼﾞｽﾄｶﾊﾞｰ
6	0CWWG85362000 запросить цену →	AH DX N B IC (TLP1241) ﾌｫﾄｲﾝﾀﾗﾌﾟﾀ
7	0CWFF60507000 запросить цену →	AV FG N C HOLDER SENSOR UPPER ﾄｳｶｾﾝｻｰﾎﾙﾀﾞ(ｳｴ)
8	0CWFF60508000 запросить цену →	AV FG N C HOLDER SENSOR LOWER ﾄｳｶｾﾝｻｰﾎﾙﾀﾞ(ｼﾀ)
9	0CWFB56775000 запросить цену →	AH DX N C PLATE SENSOR FLAG ｾﾝｻﾌﾗｸﾞﾊﾞﾝ
10	0CW4A18692000 запросить цену →	AG DS N D COVER JAM CLEARING ｼﾞｬﾑｼｮﾘｶﾊﾞｰ
11	0CWFB55968000 запросить цену →	AH DX N C RACK SLIDE ｽﾗｲﾄﾞﾗｯｸ
12	0CW4A18701000 запросить цену →	AG DS N C KNOB JAM CLEANING ｼﾞｬﾑｼｮﾘﾉﾌﾞ
14	0CW4H12026000 запросить цену →	BA FX N B MOTOR DC DCﾓｰﾀ
15	0CW4H16531000 запросить цену →	AP EQ N C CABLE MOTOR ﾓｰﾀﾀﾊﾞｾﾝ
16	0CW4H16507000 запросить цену →	AK DX N E PCB UNIT ｶｲﾛｷﾊﾞﾝ
17	0CW4H16508000 запросить цену →	AK DX N E PCB UNIT ｶｲﾛｷﾊﾞﾝ
18	0CW4A18705000 запросить цену →	AE DJ N C PLATE STIRRING RIGHT ｶｸﾊﾝﾊﾞﾝ(ﾐｷﾞ)
19	0CW4A18706000 запросить цену →	AE DJ N C PLATE STIRRING LEFT ｶｸﾊﾝﾊﾞﾝ(ﾋﾀﾞﾘ)
501	0CWXB12300605 запросить цену →	AB DJ N C SCREW (M3×6) ﾋﾞｽ
502	0CWXB47300805 запросить цену →	AB DJ N C SCREW TAPPING (M3×8) ﾀｯﾋﾟﾝﾋﾞｽ
503	0CWXD21100502 запросить цену →	AC DJ N C RING E Eﾘﾝｸﾞ
504	0CWXB47301209 запросить цену →	AB DJ N C SCREW TAPPING (M3×12) ﾀｯﾋﾟﾝﾋﾞｽ
505	0CWXB24300805 запросить цену →	AB DJ N C SCREW W/WASHER (M3×8) ﾊﾞﾈﾂｷﾅﾍﾞﾋﾞｽ
506	0CWXD21100642 запросить цену →	AC DJ N C RING E Eﾘﾝｸﾞ
507	0CWXB12300805 запросить цену →	AB DJ N C SCREW (M3×5) ﾋﾞｽ
508	0CWXB12400805 запросить цену →	AB DJ N C SCREW (M4×8) ﾋﾞｽ
6		ﾊﾟﾝﾁｬﾄｰﾀﾙ部(Puncher Total Assembly)[AR-PN1]
7		ｽﾀｯｸﾓｰﾀｰ駆動部(Stack Motor Driver Assembly)
1	0CW4A17260000 запросить цену →	AF DS N C GEAR (16T/40T) ｷﾞｱ
2	0CW4A17261000 запросить цену →	AG DS N C GEAR (16T/45T) ｷﾞｱ
3	0CW4A17262000 запросить цену →	AE DS N C GEAR (16T/45T) ｷﾞｱ
4	0CW4A17263000 запросить цену →	AE DS N C PULLEY (56T) ﾌﾟｰﾘ
5	0CW4H16458000 запросить цену →	AK DX N C CABLE SHIFT MOTOR ｼﾌﾄﾓｰﾀﾀﾊﾞｾﾝ
6	0CW4F12019000 запросить цену →	BD GN N B MOTOR (DC24V) DCﾓｰﾀ
7	0CWFC22120000 запросить цену →	AC DJ N C SCREW (M4×7) ﾋﾞｽ
8	0CWFC25034000 запросить цену →	AB DJ N C SCREW W/WASHER (M3×6) ﾊﾞﾈﾂｷﾅﾍﾞﾋﾞｽ
9	0CWFC25827000 запросить цену →	AE DJ N C CLIP ｸﾘｯﾌﾟ
10	0CWFS21672000 запросить цену →	AD DJ N C BUSHING ﾌﾞｯｼﾝｸﾞ
11	0CWWG85362000 запросить цену →	AH DX N B IC (TLP1241) ﾌｫﾄｲﾝﾀﾗﾌﾟﾀ
12	0CWXF21608040 запросить цену →	AN EG N B BELT TIMING ﾀｲﾐﾝｸﾞﾍﾞﾙﾄ
13	0CW4A17264000 запросить цену →	AE DJ N C PLATE CLOCK CENSOR ｸﾛｯｸｾﾝｻｰﾊﾞﾝ
501	0CWXD32200122 запросить цену →	AC DJ N C PIN DOWEL ﾍｲｺｳﾋﾟﾝ
7		ｽﾀｯｸﾓｰﾀｰ駆動部(Stack Motor Driver Assembly)
8		駆動部(Drive Assembly)
1	0CW4A17301000 запросить цену →	AE DS N C GEAR (58T) ｷﾞｱ
2	0CW4A17302000 запросить цену →	AQ EQ N C GEAR (23T) ｷﾞｱ
3	0CW4A17303000 запросить цену →	AK DX N C GEAR (17T/65T) ｷﾞｱ
4	0CW4A17304000 запросить цену →	AL EB N C GEAR (15T/54T) ｷﾞｱ
5	0CW4A17305000 запросить цену →	AL EB N C GEAR (17T/29T) ｷﾞｱ
6	0CW4A17306000 запросить цену →	AH DX N C GEAR (20T) ｷﾞｱ
7	0CW4A17307000 запросить цену →	AF DS N C PULLEY (45T) ﾌﾟｰﾘ
8	0CW4A17338000 запросить цену →	AH DX N C GEAR (82T) ｷﾞｱ
9	0CW4A17566000 запросить цену →	AD DJ N C CLIP SHAFT ｼﾞｸｸﾘｯﾌﾟ
10	0CW4A17567000 запросить цену →	AD DJ N C CLIP SHAFT ｼﾞｸｸﾘｯﾌﾟ
11	0CW4A17572000 запросить цену →	AE DJ N C BUSHING ﾌﾞｯｼﾝｸﾞ
12	0CW4A17573000 запросить цену →	AE DS N C BUSHING ﾌﾞｯｼﾝｸﾞ
13	0CWFC22120000 запросить цену →	AC DJ N C SCREW (M4×7) ﾋﾞｽ
14	0CWFS21615000 запросить цену →	AS EZ N C BEARING BALL ﾎﾞｰﾙﾍﾞｱﾘﾝｸﾞ
15	0CWXF21807000 запросить цену →	AP EQ N B BELT TIMING ﾀｲﾐﾝｸﾞﾍﾞﾙﾄ
16	0CW4A17300000 запросить цену →	AD DJ N C GEAR (29T) ｷﾞｱ
17	0CWFC25031000 запросить цену →	AC DJ N C SCREW (M4×6) ﾋﾞｽ
18	0CW4A17308000 запросить цену →	AS EZ N C FLAG CLOCK SENSOR ｸﾛｯｸｾﾝｻｰﾌﾗｸﾞ
19	0CW4K11069000 запросить цену →	BR LX N B MOTOR (DC24V) DCﾓｰﾀ
20	0CWWG85421000 запросить цену →	AR EQ N B PHOTO-INTERRUPTER ﾌｫﾄｲﾝﾀﾗﾌﾟﾀ
21	0CW4A17407000 запросить цену →	AD DJ N C SPRING COMPRESSION ｱｯｼｭｸﾊﾞﾈ
22	0CW4H16468000 запросить цену →	AY FQ N C CABLE STAPLER ｽﾃｲﾌﾟﾗﾀﾊﾞｾﾝ
23	0CW4S19049000 запросить цену →	AD DJ N C SCREW STEPPED ﾀﾞﾝﾋﾞｽ
501	0CWXD32200142 запросить цену →	AC DJ N C PIN DOWEL ﾍｲｺｳﾋﾟﾝ
502	0CWXD32300182 запросить цену →	AC DJ N C PIN DOWEL ﾍｲｺｳﾋﾟﾝ
503	0CWXD32200122 запросить цену →	AC DJ N C PIN DOWEL ﾍｲｺｳﾋﾟﾝ
8		駆動部(Drive Assembly)
9		束線押えｶﾊﾞｰ部(Bundle Support Cover Assembly)
1	0CW4H16454000 запросить цену →	AE DS N C CABLE SENSOR ｾﾝｻｰﾀﾊﾞｾﾝ
2	0CWFC22120000 запросить цену →	AC DJ N C SCREW (M4×7) ﾋﾞｽ
3	0CW4A17416000 запросить цену →	AD DJ N C SPRING TENSION ﾋｯﾊﾟﾘﾊﾞﾈ
4	0CW4A17420000 запросить цену →	AC DJ N C SPRING COMPRESSION ｱｯｼｭｸﾊﾞﾈ
5	0CW4A17371000 запросить цену →	AC DJ N C ROLLER TENSIONER ﾃﾝｼｮﾅｺﾛ
6	0CWFC25827000 запросить цену →	AE DJ N C CLIP ｸﾘｯﾌﾟ
7	0CW4A17240000 запросить цену →	AM EG N C SHAFT SUPPORT ｵｻｴｼﾞｸ
8	0CW4A17289000 запросить цену →	AF DS N C GEAR (20T/28T) ｷﾞｱ
9	0CW4A17292000 запросить цену →	AE DJ N C FLAG PAPER SENSOR ｼﾒﾝｹﾝﾁﾌﾗｸﾞ
10	0CW4A17325000 запросить цену →	AE DS N C GEAR (5T) ｷﾞｱ
11	0CW4A17367000 запросить цену →	AD DJ N C BUSHING ﾌﾞｯｼﾝｸﾞ
12	0CW4A17421000 запросить цену →	AE DJ N C SPRING TENSION ﾈｼﾞﾘﾊﾞﾈ
13	0CW4A17422000 запросить цену →	AE DS N C SPRING TENSION ﾈｼﾞﾘﾊﾞﾈ
14	0CW4A17423000 запросить цену →	AE DS N C SPRING TENSION ﾈｼﾞﾘﾊﾞﾈ
15	0CW4A17526000 запросить цену →	AF DS N C HOLDER SENSOR ｾﾝｻﾎﾙﾀﾞ
16	0CWWG85362000 запросить цену →	AH DX N B IC (TLP1241) ﾌｫﾄｲﾝﾀﾗﾌﾟﾀ
17	0CW4A17326000 запросить цену →	AE DJ N C SUPPORT PAPER ﾂｳｼｶﾞｲﾄﾞ
18	0CW4A17327000 запросить цену →	AD DJ N C HOLDER PAPER SUPPORT ﾂｳｼｶﾞｲﾄﾞﾎﾙﾀﾞ
9		束線押えｶﾊﾞｰ部(Bundle Support Cover Assembly)
10		処理部(Dispose Assembly)
1	0CW4A17390000 запросить цену →	AD DJ N C SPRING TENSION ﾋｯﾊﾟﾘﾊﾞﾈ
2	0CW4H16454000 запросить цену →	AE DS N C CABLE SENSOR ｾﾝｻｰﾀﾊﾞｾﾝ
3	0CWFC22120000 запросить цену →	AC DJ N C SCREW (M4×7) ﾋﾞｽ
4	0CWXF21606140 запросить цену →	AL EB N B BELT TIMING ﾀｲﾐﾝｸﾞﾍﾞﾙﾄ
5	0CW4A17328000 запросить цену →	AD DJ N C LEVER BELT SENSOR ﾍﾞﾙﾄｾﾝｻﾚﾊﾞｰ
6	0CW4A17383000 запросить цену →	AY FQ N B BELT TIMING ﾀｲﾐﾝｸﾞﾍﾞﾙﾄ
7	0CW4A17392000 запросить цену →	AE DS N C SPRING TENSION ﾈｼﾞﾘﾊﾞﾈ
8	0CW4A18862000 запросить цену →	AH DX N D COVER DISPOSE ｼｮﾘｶﾊﾞｰ
9	0CW4A18861000 запросить цену →	AR EQ N C DEFECTOR WEIGHT ｵﾓﾘﾌﾗｯﾊﾟｰ
10	0CW4H16455000 запросить цену →	AK EB N C CABLE TRAY ﾄﾚｲﾀﾊﾞｾﾝ
11	0CW4K11067000 запросить цену →	BA FX N B MOTOR STEPPIG ｽﾃｯﾋﾟﾝｸﾞﾓｰﾀ
12	0CWFC25034000 запросить цену →	AB DJ N C SCREW W/WASHER (M3×6) ﾊﾞﾈﾂｷﾅﾍﾞﾋﾞｽ
13	0CW4A17587000 запросить цену →	AD DJ N C GUIDE TRAY FRONT ﾄﾚｲｶﾞｲﾄﾞ(ｳｼﾛ)
14	0CWWG85362000 запросить цену →	AH DX N B IC (TLP1241) ﾌｫﾄｲﾝﾀﾗﾌﾟﾀ
15	0CW4A17273000 запросить цену →	AD DJ N C GEAR (30T) ｷﾞｱ
16	0CW4A17519000 запросить цену →	AR EQ N D COVER DISPOSE SUB ｼｮﾘｻﾌﾞｶﾊﾞｰ
17	0CW4A17368000 запросить цену →	AP EQ N C PULLEY (22T) ﾌﾟｰﾘ
18	0CW4A17381000 запросить цену →	AS EQ N C ROLLER BUNDLE LOWER ﾀﾊﾞﾀﾞｼﾛｰﾗ(ｼﾀ)
19	0CW4A17567000 запросить цену →	AD DJ N C CLIP SHAFT ｼﾞｸｸﾘｯﾌﾟ
20	0CW4A17572000 запросить цену →	AE DJ N C BUSHING ﾌﾞｯｼﾝｸﾞ
21	0CW4A18319000 запросить цену →	AD DJ N C PULLEY (22T) ﾌﾟｰﾘ
22	0CW4A18334000 запросить цену →	AC DJ N C FLANGE ﾌﾗﾝｼﾞ
23	0CW4A17197000 запросить цену →	AS EZ N C SUPPORT SENSOR FLAG ｾﾝｻﾌﾗｸﾞｼﾊﾞﾝ
24	0CW4A17329000 запросить цену →	AE DS N C FLAG SENSOR ｾﾝｻﾌﾗｸﾞ
25	0CW4A17402000 запросить цену →	AC DJ N C SPRING TENSION ﾋｯﾊﾟﾘﾊﾞﾈ
26	0CW4H16464000 запросить цену →	AN EQ N C CABLE EJECT MOTOR ｲｼﾞｪｸﾄﾓｰﾀﾀﾊﾞｾﾝ
27	0CW4A17275000 запросить цену →	AD DJ N C PULLEY (22T) ﾌﾟｰﾘ
28	0CW4A17588000 запросить цену →	AD DJ N C GUIDE TRAY REAR ﾄﾚｲｶﾞｲﾄﾞ(ﾏｴ)
29	0CWFC25827000 запросить цену →	AE DJ N C CLIP ｸﾘｯﾌﾟ
30	0CWFS21672000 запросить цену →	AD DJ N C BUSHING ﾌﾞｯｼﾝｸﾞ
31	0CW4A17209000 запросить цену →	AC DJ N C SPRING LEAF ｲﾀﾊﾞﾈ
32	0CW4A18873000 запросить цену →	AQ EQ N C GUIDE PAPER FEED FRONT ﾂｳｼｼｶﾞｲﾄﾞ(ﾏｴ)
33	0CW4A17514000 запросить цену →	AE DS N C FLAGBUNDLE ROLLER ﾀﾊﾞﾛｰﾗﾌﾗｸﾞ
34	0CW4K11066000 запросить цену →	BE GN N B MOTOR STEPPIG ｽﾃｯﾋﾟﾝｸﾞﾓｰﾀ
35	0CW4A18875000 запросить цену →	AP EQ N C GUIDE PAPER FEED REAR ﾂｳｼｶﾞｲﾄﾞ(ｳｼﾛ)
36	0CW4A17314000 запросить цену →	AH DX N C RACK ADJUSTMENT FRONT ｾｲｺﾞｳﾗｯｸ(ﾏｴ)
37	0CW4A18877000 запросить цену →	AF DS N D COVER ADJUSTMENTRACK FRONT ｾｲｺﾞｳﾗｯｸｶﾊﾞｰ(ﾏｴ1)
38	0CW4A18878000 запросить цену →	AF DS N D COVER ADJUSTMENTRACK FRONT ｾｲｺﾞｳﾗｯｸｶﾊﾞｰ(ﾏｴ2)
39	0CW4A17391000 запросить цену →	AC DJ N C SPRING COMPRESSION ｱｯｼｭｸﾊﾞﾈ
40	0CW4A17319000 запросить цену →	AL EB N C RACK ADJUSTMENT REAR ｾｲｺﾞｳﾗｯｸ(ｳｼﾛ)
41	0CW4A18880000 запросить цену →	AF DS N D COVER ADJUSTMENTRACK REAR ｾｲｺﾞｳﾗｯｸｶﾊﾞｰ(ｳｼﾛ)
42	0CW4A17212000 запросить цену →	AE DS N C HOLDER MICROSWITCH ﾏｲｸﾛｽｲｯﾁﾎﾙﾀﾞｰ
43	0CW4A17575000 запросить цену →	AG DX N D COVER MICROSWITCH ﾏｲｸﾛｽｲｯﾁｶﾊﾞｰ
44	0CW4H16449000 запросить цену →	AQ EQ N B MICROSWITCH ﾏｲｸﾛｽｲｯﾁ
501	0CWXB47401007 запросить цену →	AB DJ N C SCREW TAPPING (M4×10) ﾀｯﾋﾟﾝﾋﾞｽ
502	0CWXD32200122 запросить цену →	AC DJ N C PIN DOWEL ﾍｲｺｳﾋﾟﾝ
503	0CWXD32200102 запросить цену →	AC DJ N C PIN DOWEL ﾍｲｺｳﾋﾟﾝ

5. 10 処理部(Dispose Assembly)

№	Артикул	Описание
11		搬送部(Paper Feeder Assembly)
1	0CW4A17278000 запросить цену →	AC DJ N C FLANGE ﾌﾗﾝｼﾞ
2	0CW4A17281000 запросить цену →	AD DJ N C PULLEY (20T) ﾌﾟｰﾘ
3	0CW4A17337000 запросить цену →	AE DS N C GUIDE PAPER AUXILIARY ﾂｳｼﾎｼﾞｮｶﾞｲﾄﾞ
4	0CW4A17380000 запросить цену →	AD DJ N C SPRING TENSION ﾋｯﾊﾟﾘﾊﾞﾈ
5	0CW4A17401000 запросить цену →	AD DJ N C SPRING TENSION ﾋｯﾊﾟﾘﾊﾞﾈ
6	0CW4A17529000 запросить цену →	AD DJ N C CLAW FRONT ﾂﾒ(ﾏｴ)
7	0CW4A17538000 запросить цену →	AD DJ N C CLAW REAR ﾂﾒ(ｳｼﾛ)
8	0CWFC22120000 запросить цену →	AC DJ N C SCREW (M4×7) ﾋﾞｽ
9	0CWFC25827000 запросить цену →	AE DJ N C CLIP ｸﾘｯﾌﾟ
10	0CW4A17271000 запросить цену →	AP EQ N C PULLEY (40T) ﾌﾟｰﾘ
11	0CW4A17272000 запросить цену →	AN EQ N C PULLEY (18T/29T) ﾌﾟｰﾘ
12	0CW4A17274000 запросить цену →	AD DJ N C GEAR (20T/32T) ｷﾞｱ
13	0CW4A17276000 запросить цену →	AC DJ N C FLANGE ﾌﾗﾝｼﾞ
14	0CW4A17279000 запросить цену →	AD DJ N C GEAR (20T) ｷﾞｱ
15	0CW4A17280000 запросить цену →	AD DJ N C GEAR (30T/20T) ｷﾞｱ
16	0CW4A17330000 запросить цену →	AD DJ N C FLAG SENSOR ｾﾝｻﾌﾗｸﾞ
17	0CW4A17331000 запросить цену →	AD DJ N C CAM ｶﾑ
18	0CW4A17332000 запросить цену →	AC DJ N C ARM LINK 1 ﾘﾝｸｱｰﾑ(1)
19	0CW4A17346000 запросить цену →	AC DJ N C SUPPORT PADDLEü@SHAFT ﾊﾟﾄﾞﾙｼﾞｸﾀﾞｲ
20	0CW4A17347000 запросить цену →	AD DJ N C ARM LINK 2 ﾘﾝｸｱｰﾑ(2)
21	0CW4A17348000 запросить цену →	AD DJ N C ARM LINK 3 ﾘﾝｸｱｰﾑ(3)
22	0CW4A17351000 запросить цену →	AD DJ N C PULLEY (24T) ﾌﾟｰﾘ
23	0CW4A17366000 запросить цену →	AE DJ N C ARM LINK 4 ﾘﾝｸｱｰﾑ(4)
24	0CW4A18321000 запросить цену →	AC DJ N C SPRING COMPRESSION ｱｯｼｭｸﾊﾞﾈ
25	0CW4A17339000 запросить цену →	AC DJ N C FLANGE ﾌﾗﾝｼﾞ
26	0CW4A17372000 запросить цену →	AH DX N C GUIDE SAGTY REAR 1 ｾｰﾌﾃｨｶﾞｲﾄﾞ(ｳｼﾛ1)
27	0CWFS21672000 запросить цену →	AD DJ N C BUSHING ﾌﾞｯｼﾝｸﾞ
28	0CWWG85362000 запросить цену →	AH DX N B IC (TLP1241) ﾌｫﾄｲﾝﾀﾗﾌﾟﾀ
29	0CWXF21604940 запросить цену →	AL EB N B BELT TIMING ﾀｲﾐﾝｸﾞﾍﾞﾙﾄ
30	0CWXF21607640 запросить цену →	AN EG N B BELT TIMING ﾀｲﾐﾝｸﾞﾍﾞﾙﾄ
31	0CW4A17194000 запросить цену →	AR EQ N C GUIDE PAPER OUTLET UPPER ｶﾐﾃﾞｸﾞﾁｶﾞｲﾄﾞ(ｳｴ)
32	0CW4A17427000 запросить цену →	AT EZ N B ELIMINATOR STATIC CHARGE ｼﾞｮﾃﾞﾝｼﾝ
33	0CW4A17343000 запросить цену →	AF DS N C GUIDE SAGTY REAR 2 ｾｰﾌﾃｨｶﾞｲﾄﾞ(ｳｼﾛ2)
34	0CW4A17406000 запросить цену →	AH DX N C ROLLER PAPER OUTLET ｶﾐﾃﾞｸﾞﾁｺﾛ
35	0CW4A17494000 запросить цену →	AV FG N C ROLLER PAPER OUTLET ROLLER ｶﾐﾃﾞｸﾞﾁｺﾛｼﾊﾞﾝ
36	0CWFB50735000 запросить цену →	AH DX N C RPLLER FEED ﾊﾝｿｳﾛｰﾗ
37	0CW4A17531000 запросить цену →	AK DX N C ROLLER PAPER OUTLET 1 ｶﾐﾃﾞｸﾞﾁﾛｰﾗ(1)
38	0CW4A17532000 запросить цену →	AL EB N C ROLLER PAPER OUTLET 2 ｶﾐﾃﾞｸﾞﾁﾛｰﾗ(2)
39	0CW4A17352000 запросить цену →	AC DJ N C HOLDER PADDLE ROLLER 1 ﾊﾟﾄﾞﾙﾛｰﾗﾎﾙﾀﾞ(1)
40	0CW4A17384000 запросить цену →	AN EG N C ROLLER PADDLE 1 ﾊﾟﾄﾞﾙﾛｰﾗ(1)
41	0CW4A17513000 запросить цену →	AD DJ N C CAM SENSOR FLAG ｾﾝｻﾌﾗｸﾞｶﾑ
42	0CW4A17585000 запросить цену →	AE DJ N C FLANGE ﾌﾗﾝｼﾞ
43	0CW4A17333000 запросить цену →	AN EG N C GUIDE PAPER LOWER ｶﾐｶﾞｲﾄﾞ(ｼﾀ)
44	0CW4A17283000 запросить цену →	AC DJ N C GEAR (14T) ｷﾞｱ
45	0CW4A17282000 запросить цену →	AC DJ N C GEAR (14T) ｷﾞｱ
46	0CW4A17286000 запросить цену →	AE DS N C HOLDER ROLLER FRONT 1 ﾛｰﾗｼｼﾞﾌﾞﾛｯｸ(ﾏｴ1)
47	0CW4A17345000 запросить цену →	AE DJ N C HOLDER ROLLER FRONT 2 ﾛｰﾗｼｼﾞﾌﾞﾛｯｸ(ﾏｴ2)
48	0CW4A17379000 запросить цену →	AS EQ N C ROLLER BUNDLE UPPER ﾀﾊﾞﾛｰﾗ(ｳｴ)
49	0CW4A17342000 запросить цену →	AF DS N C GUIDE SAFTY FRONT 2 ｾｰﾌﾃｨｶﾞｲﾄﾞ(ﾏｴ2)
50	0CW4A17285000 запросить цену →	AE DS N C HOLDER ROLLER REAR 1 ﾛｰﾗｼｼﾞﾌﾞﾛｯｸ(ｳｼﾛ1)
51	0CW4A17344000 запросить цену →	AE DJ N C HOLDER ROLLER REAR 2 ﾛｰﾗｼｼﾞﾌﾞﾛｯｸ(ｳｼﾛ2)
52	0CW4A17341000 запросить цену →	AH DX N C GUIDE SAFTY FRONT 1 ｾｰﾌﾃｨｶﾞｲﾄﾞ
501	0CWXD32200102 запросить цену →	AC DJ N C PIN DOWEL ﾍｲｺｳﾋﾟﾝ
502	0CWXB47401007 запросить цену →	AB DJ N C SCREW TAPPING (M4×10) ﾀｯﾋﾟﾝﾋﾞｽ

Каталог очень большой (630 позиций). Показаны первые 5 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
