Sharp AR-FN3PG — каталог запчастей со схемами

Содержание

• 1. PARTS GUIDE
• 2. 1 Offset tray unit
• 3. 2 Rear plate unit 1
• 4. 4 Lower frame

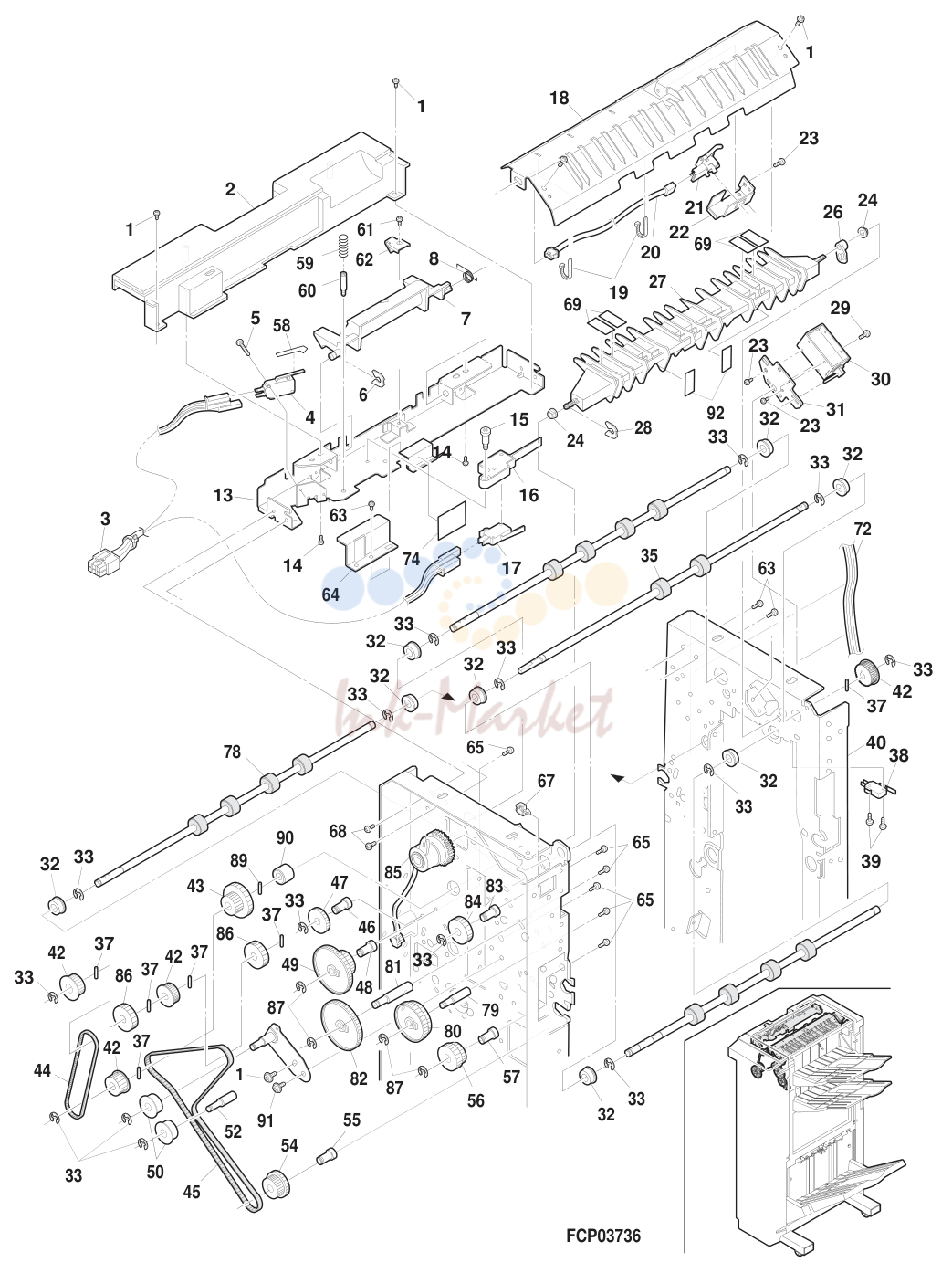

• 5. 6 Paper transport unit 2

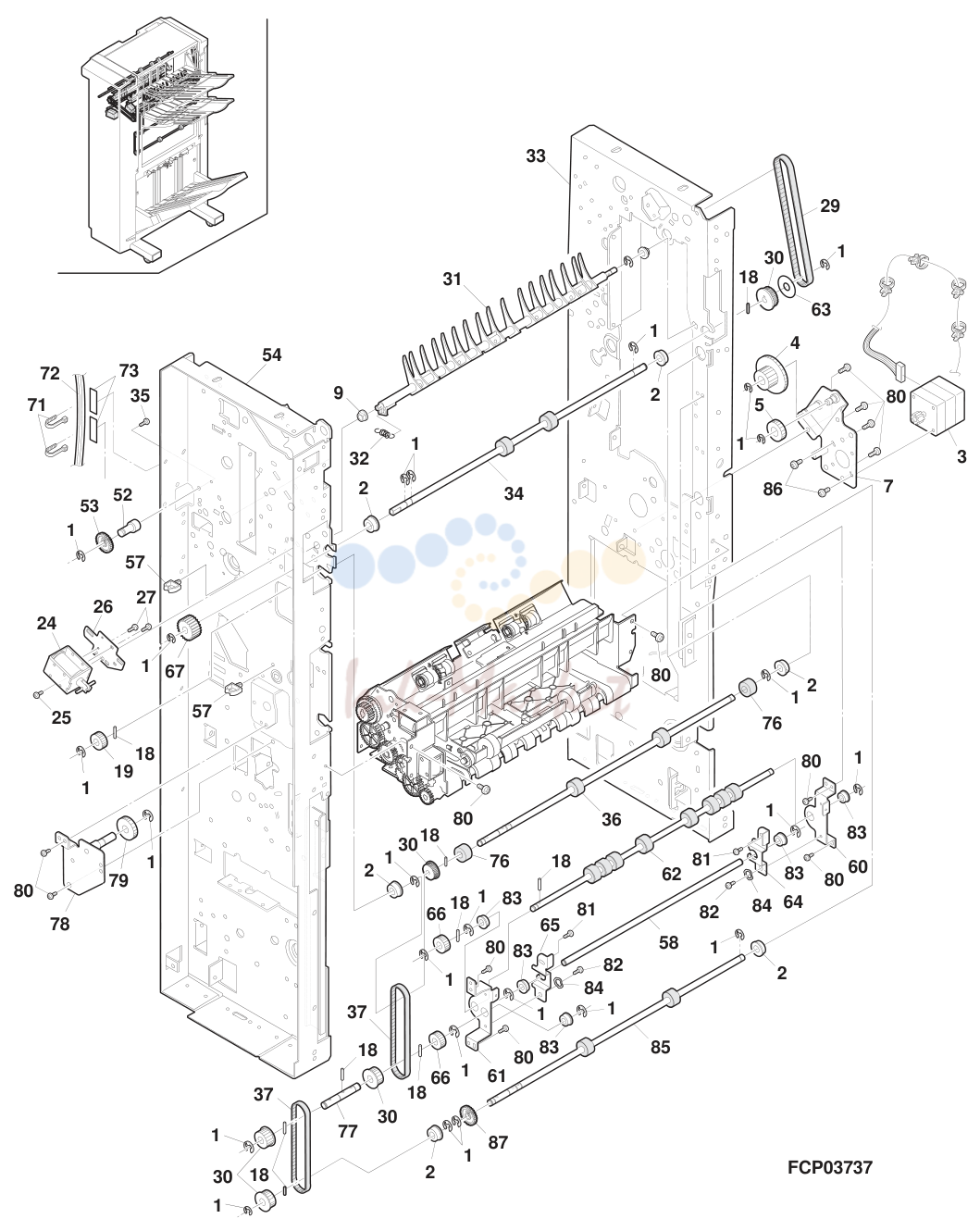

• 6. 7 Paper transport unit 3

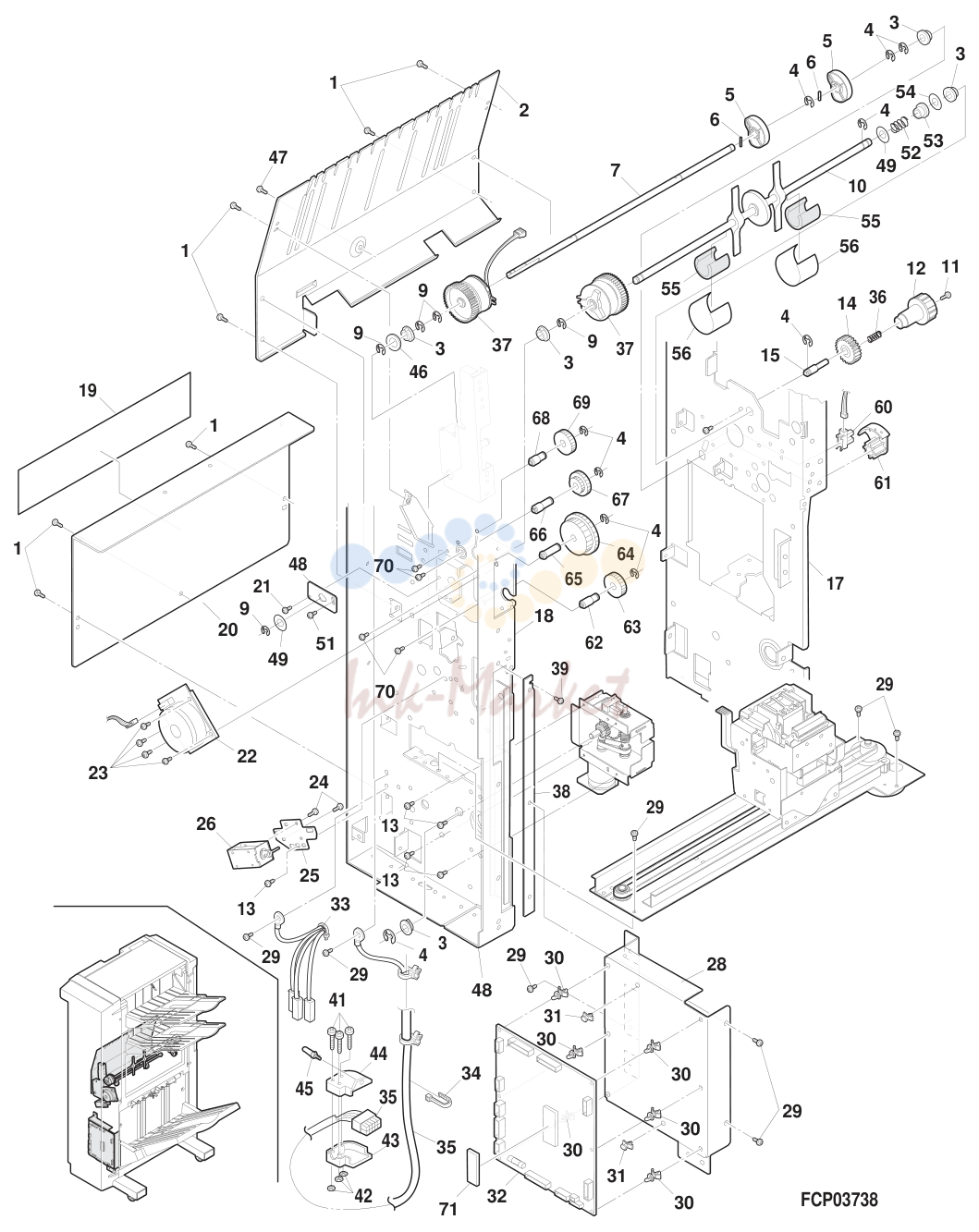

• 7. 8 Frame

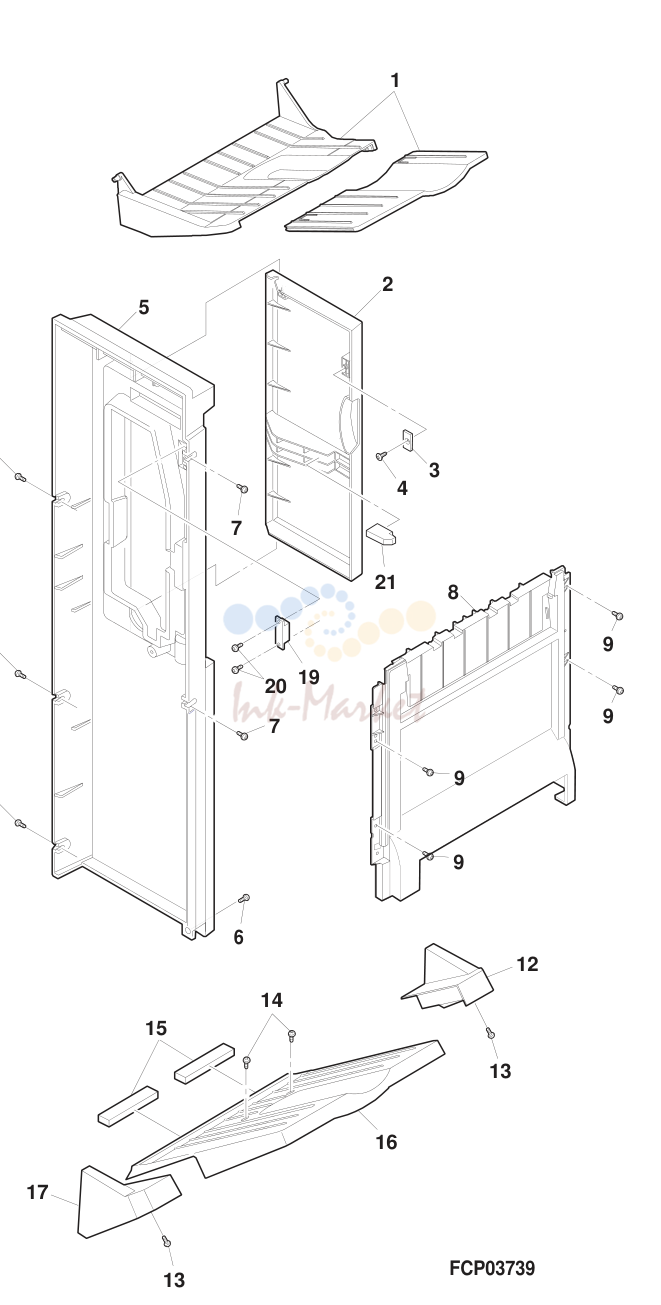

• 8. 9 Cabinets

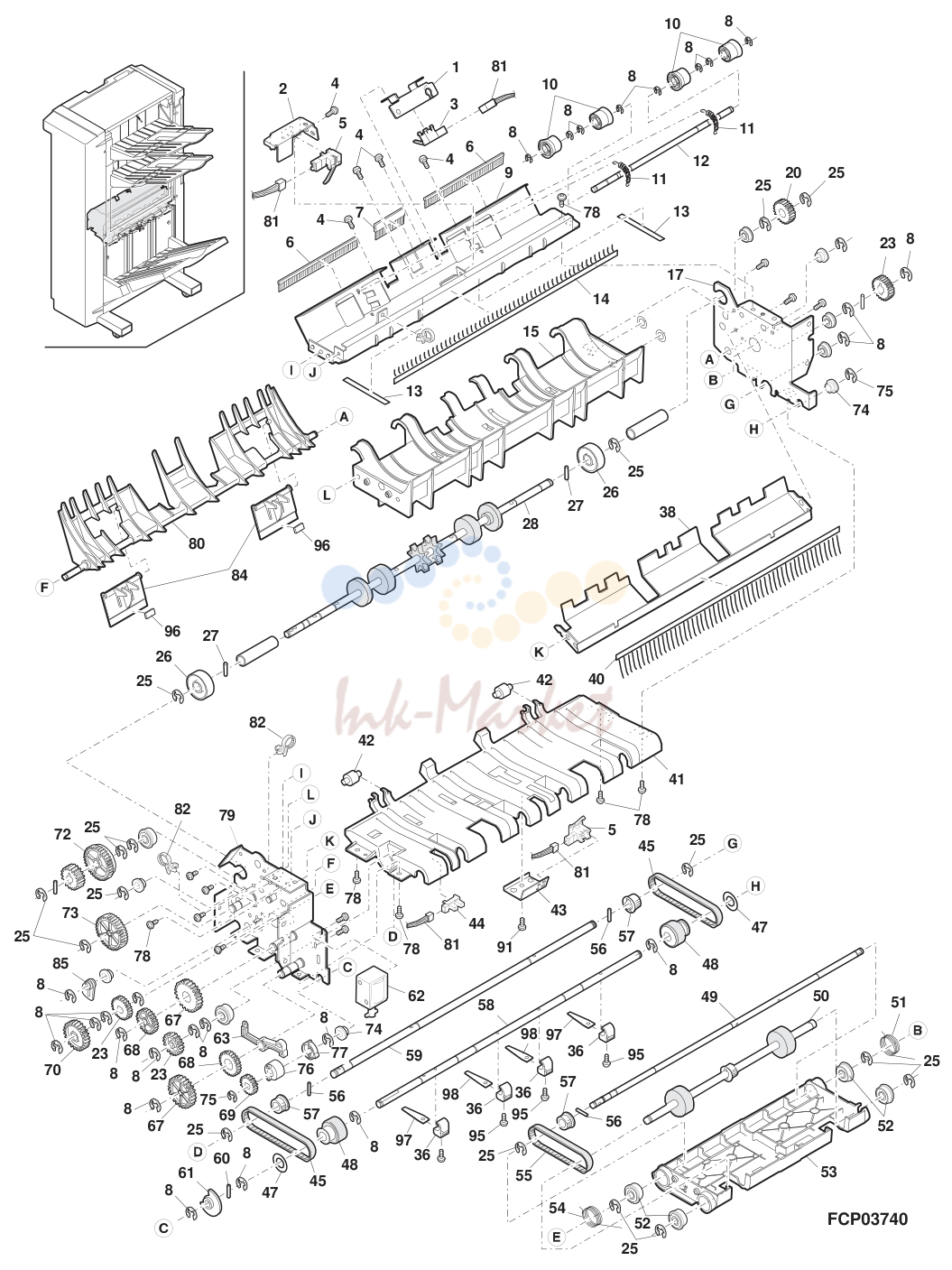

• 9. 10 Paper transport unit 4

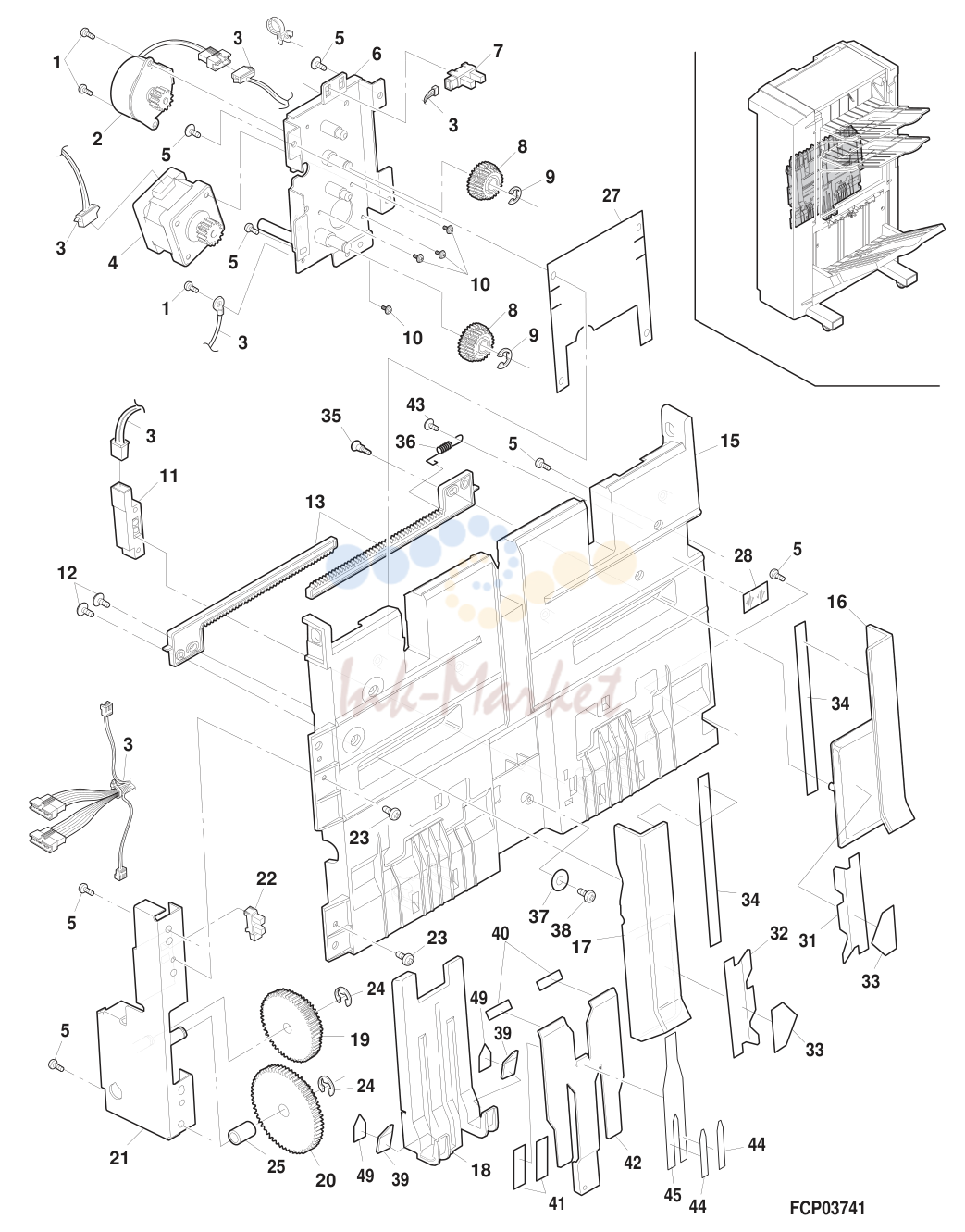

• 10. 11 Jogger unit 1

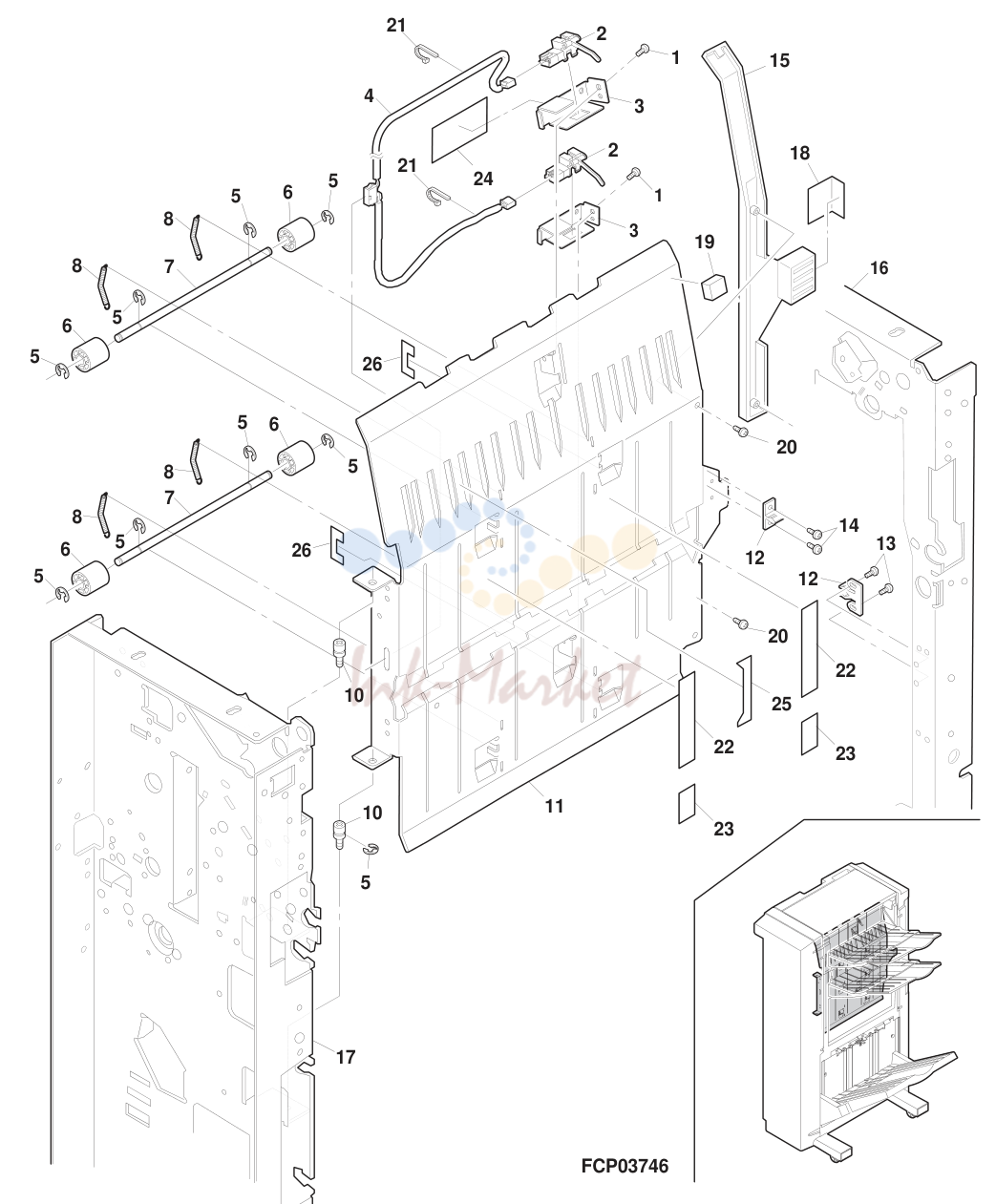

• 11. 16 Paper transport unit 5

1. PARTS GUIDE

№	Артикул	Альт. артикул	Описание
1			Offset tray unit
2			Rear plate unit
3			Lift drive unit,Inlet de-curler unit
4			Lower frame
5			Paper transport unit 1,Inlet de-curler unit
6			Paper transport unit
7			Paper transport unit
8			Frame
9			Cabinets

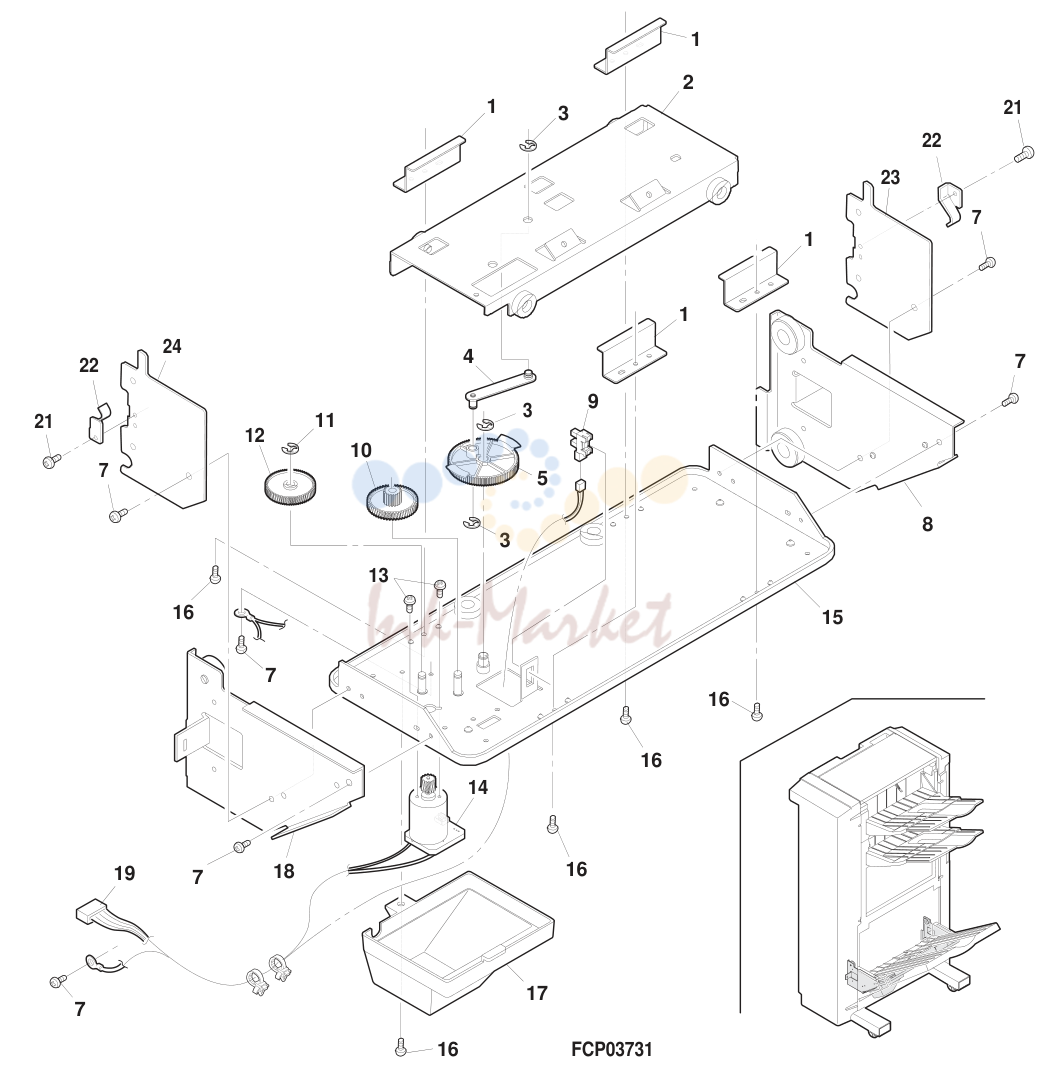

1			Offset tray unit
1			0EUANG0436L// AH C OF rail
2	0EUSTY0421L01 запросить цену →		AW C OF stay
3	XRESP70-08000 запросить цену →		AA C E type ring
4	0EUPLT0437L01 запросить цену →		AP C OF joint plate
5	0EUGER0408L01 запросить цену →		AL C OF gear (90T)
7	XHBSD40P08000 запросить цену →		AA C Screw (4·8)
8	0EUFRM0410L01 запросить цену →		AS C Tray 3 frame F
9	VHPGP1A71A1-1 запросить цену →		AG B Photo sensor (GP1A71A1)
10	NGERH0935FCZZ запросить цену →		AE C Shift drive gear A
11	XRESP40-06000 ✓ в наличии		AA C E type ring
12	NGERH0549FCZZ запросить цену →		AC C Gear (83T)
13	XBPSD26P04000 запросить цену →		AA C Screw (2.6·4)
14	0EUMOT0312L01 запросить цену →		AY B OF motor
15	0EUDAI0403L01 запросить цену →		BA C Tray 3 reinforce stay
16	XHBSE40P08000 запросить цену →		AA C Screw (4·8)
17			0EUCOV0414L// AQ C Tray 3 cover lower
18	0EUFRM0411L01 запросить цену →		AS C Tray 3 frame R
19			0EUHAI0428L// AY C Tray 3 harness
21	XHBSD30P06000 запросить цену →		AA C Screw (3·6)
22			0EUSPR0439L// AF C EV earth spring
23			0EUPLT0453L// AK C Tray 3 reinforce frame plate (Inch series)
24			0EUPLT0453L// AK C Tray 3 reinforce frame plate (Inch series)

2. 1 Offset tray unit

№	Артикул	Альт. артикул	Описание

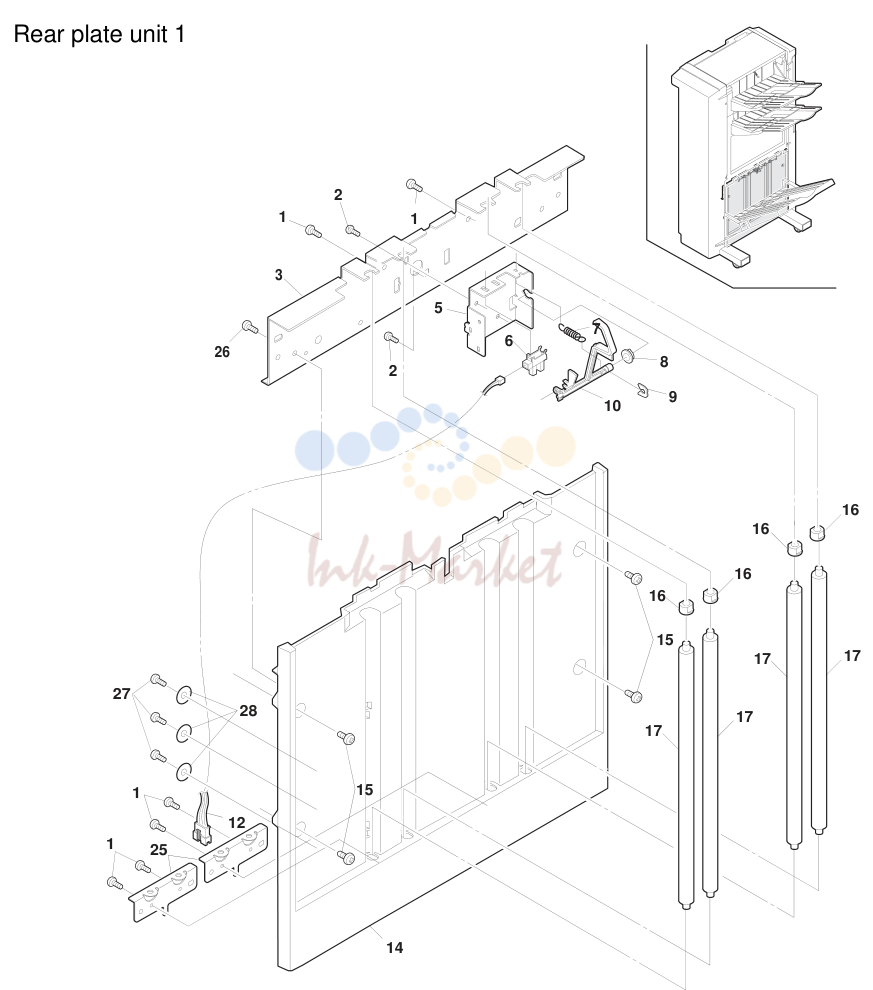

2			Rear plate unit
1	XEBSD40P10000 запросить цену →		AA C Screw (4·10)
2	XBBSD40P08000 запросить цену →		AA C Screw (4·8)
3			0EUPLT0474L// AT N C Rear reinforce plate
5			0EUANG0437L// AN C T3 up fixing plate
6	VHPGP1A71A1-1 запросить цену →		AG B Photo sensor (GP1A71A1)
7			0EUSPR0420L// AD C T3 up spring
8	NBRGC0188FCZZ запросить цену →		AB C PF bearing
9			0EURNGE050-// AB C E5 ring
10	0EULEV0405LZ2 запросить цену →		AG N C T3 up actuator
12			0EUHAI0454L// AN N C Rear plate harness
14			0EUCAB0414L// BB N D Left exterior (3 F50)
15	XHBSE40P10000 запросить цену →		AA C Screw (4·10)
16	NBRGM0096FCZ1 запросить цену →		AB C Bearing
17	0EUROL0369L01 запросить цену →		AX N C Rear shaft
25			0EUHLD0429L// AL N C Rear turn shaft holding plate
26	XEBSD40P10000 запросить цену →		AA C Screw (4·10)
27	XEBSD30P06000 запросить цену →		AA C Screw (3·6)
28			0EUSHE0411L// AC C Harness sheet
3			Lift drive unit,Inlet de-curler unit
1	0EUHP543321-4 запросить цену →		AS B Photo sensor (OJ-543321-604)
2	XBPSD30P04KS0 запросить цену →		AA C Screw (3·4KS)
3	XRESP50-06000 запросить цену →		AA C E type ring
4			0EUBRG0313L// AP C Bearing
5			0EUHLD0309G// AD C Mini clamp (MWSEA2-4-01)
6	XRESP70-08000 запросить цену →		AA C E type ring
7	NBRGC2019SCZZ запросить цену →		AC C Bearing
8			0EUFRM0415L// AV C EV drive box
9			0EUSFT0434L// AL C EV drive S shaft
10	LPINS0096FCZZ запросить цену →		AB C Pin (f3-12)
11			0EUGER0410L// AS C Worm wheel gear (38T)
12	LPINS0155FCZZ запросить цену →		AA C Pin (f3-10)
13	NGERH0205FCZZ запросить цену →		AC C Fusing knob gear (20T)
14			0EUBLT0334L// AH B Drive belt
15			0EUGER0409L// AX C EV worm gear
16	XBPSD30P06KS0 запросить цену →		AA C Screw (3·6KS)
17	NPLYZ0254FCZZ запросить цену →		AD C Drive pulley (MXL24T)
18	0EUMOT0307K01 запросить цену →		BE B EV motor
19			0EUSFT0435L// AQ C EV worm gear shaft
20	LX-WZ2011SCZZ запросить цену →		AA C Washer

3. 2 Rear plate unit 1

№	Артикул	Альт. артикул	Описание

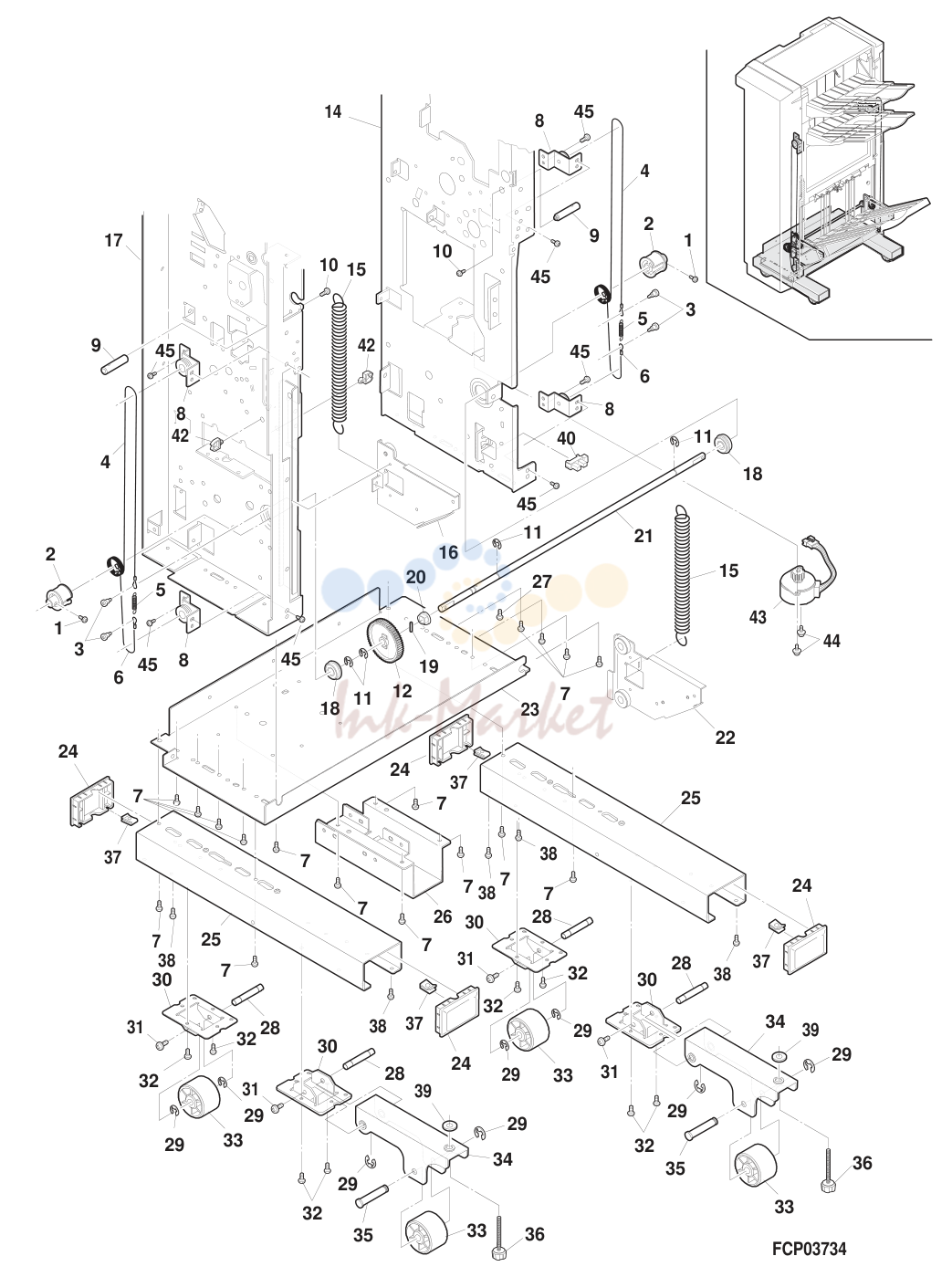

4			Lower frame
1	XBBSD40P08000 запросить цену →		AA C Screw (4·8)
2			0EUPLY0401E// AG C Winder pulley
3	LX-BZ0512FCZZ запросить цену →		AB C Screw
4			0EUWIR0403L// AU C EV wire upper
5			0EUSPR0412L// AE C Wire fixing spring
6			0EUWIR0404L// AT C EV wire lower
7	XHBSD40P08000 запросить цену →		AA C Screw (4·8)
8	0EUANG0434L01 запросить цену →		AH C Wire collar fixing plate
9			0EUSFT0451L// AL C SP fixing boss
10	LX-BZ4008SC0M запросить цену →		AA C Screw (4·8)
11	XRESP70-08000 запросить цену →		AA C E type ring
12	NGERH1051FCZZ запросить цену →		AG C Transport drive gear (54T)
14	0EUFRM0408L02 запросить цену →		BL C F frame
15			0EUSPR0413L// AN C Tray 3 reinforce spring
16	0EUFRM0411L01 запросить цену →		AS C Tray 3 frame R
17	0EUFRM0409L02 запросить цену →		BM C R frame
18	NBRGY0131FCZZ запросить цену →		AM B Bearing (with f22 E ring)
19	LPINS0157FCZZ запросить цену →		AB C Pin (f3-14)
20	NBRGC2019SCZZ запросить цену →		AC C Bearing
21			0EUSFT0423L// AX C EV pulley drive shaft
22	0EUFRM0410L01 запросить цену →		AS C Tray 3 frame F
23			0EUDAI0401L// AW C Bottom plate
24			0EUCOV0417L// AF C Finisher fixing base cover
25			0EURAL0603L// AZ C Finisher fixing base rail
26	0EUANG0432L01 запросить цену →		AX C Joint stay fixing plate
27	XBBSD40P05000 запросить цену →		AA C Screw (4·5)
28			0EUSFT0446L// AH C Caster shaft
29	XRESP50-06000 запросить цену →		AA C E type ring
30			0EUANG0431L// AH C Caster fixing plate
31	XBPSD30P08KS0 запросить цену →		AA C Screw (3·8KS)
32	XHBSE40P08000 запросить цену →		AA C Screw (4·8)
33			0EUROL0330K// AH C Adjusting collar
34			0EUANG0440L// AP C Caster adjusting plate
35			0EUBOS0430K// AE C Collar fixing shaft
36			0EUAJS0602L// AG C Bolt (6·51)
37			0EUNZ-0604L// AC C Speed nut
38	0EUBOS0329DE1 запросить цену →		AC C Screw (3·6)
39			0EUWZ-0601L// AC C Washer (M6)
40	VHPGP1A71A1-1 запросить цену →		AG B Photo sensor (GP1A71A1)
42			0EUHLD0309G// AD C Mini clamp (MWSEA2-4-01)
43			0EUMOT0309L// BA B Reverse motor
44	XBPSD30P06KS0 запросить цену →		AA C Screw (3·6KS)
45	XHBSD40P06000 запросить цену →		AA C Screw (4·6)

4. 4 Lower frame

№	Артикул	Альт. артикул	Описание
5			Paper transport unit 1,Inlet de-curler unit
1	0EUROL0370L01 запросить цену →		AX N C Inlet roller
2	NBRGY0466FCZZ запросить цену →		AK C Bearing
3	XHBSD40P08000 запросить цену →		AA C Screw (4·8)
4			0EUGID0427L// AU C Paper guide upper
5	XRESP50-06000 запросить цену →		AA C E type ring
6			0EUROL0326J// AD C Roller D
7			0EUSFT0437L// AH C Inlet shaft
8			0EUSPR0423L// AB C Inlet spring
9			0EUSFT0463L// AU C Fixer plate fulcrum shaft
10			0EUPLT0460L// AG C Fixer plate A
11			0EUSPR0449L// AC C Fixer plate return spring A
12			0EUPLT0461L// AG C Fixer plate B
13	NBRGM2316RCZZ запросить цену →		AB C Bearing
14			0EUSFT0462L// AD C Fixer plate shaft
15	0EUGID0428LZ1 запросить цену →		AW N C Paper guide lower
16			0EUPLT0305D// AE C PF exterior adjusting plate
17	0EUFRM0408L02 запросить цену →		BL C F frame
18	0EUGID0432L01 запросить цену →		AZ C Inlet paper guide
19	PMAGT0086FCZZ запросить цену →		AH B MG catch
20	XEBSE30P08000 запросить цену →		AA C Screw (3·8)
22			0EUGID0437L// AY C Staple tray upper
26	0EUGID0411LT1 запросить цену →		AX N C Staple tray guide
27	LX-WZ0017FCZZ запросить цену →		AA C Washer
28	XEBSD30P10000 запросить цену →		AA C Screw (3·10)
29			0EUCUS0404L// AC C Guide cushion upper
30			0EUGID0485L// AX N C S movable paper guide (F50)
31			0EUSPR0484L// AD N C Kick spring
32			0EUROL0374L// AD N C ST guide roller
33	XRESP50-06000 запросить цену →		AA C E type ring
34			0EUSHE0431L// AE C Sheet
35			0EUSPR0486L// AD N C S tray guide spring
36	PRNGP0019FCZZ запросить цену →		AA C G6 ring
37			0EUSHE0432L// AN C Paper fixing guide sheet
38	LX-BZ0780FCZZ запросить цену →		AC C Screw
39	XRESP70-08000 запросить цену →		AA C E type ring
40			0EUSFT0455L// AP C Shaft
41			0EUSHE0425L// AD C Inlet sheet
42			0EUSPR0436L// AF C Inlet spring
43	LX-BZ0768FCZZ запросить цену →		AC C Screw
44			0EUSHE0435L// AF C Upper transport sheet F
45			0EUSHE0436L// AF C Upper transport sheet R
47			0EUPLU0310L// BA N B PPSL solenoid
48			0EUARM0609L// AH N C Solenoid arm
49	XBBSD30P06000 запросить цену →		AA C Screw (3·6)
50	0EUANG0468L01 запросить цену →		AR N C Solenoid angle ASS’Y
60	XBBSD40P06000 запросить цену →		AA C Screw (4·6)
61	XRESP20-04000 запросить цену →		AA C E type ring
62			0EUSHE0450L// AE C Fixer mylar
63	XBBSD30P06000 запросить цену →		AA C Screw (3·6)
64			0EUCUS0407L// AE C Fixer sheet
66	0EUANG0454L01 запросить цену →		AR C Solenoid fixing plate O ass’y
67	XBPSD40P08KS0 запросить цену →		AA C Screw (4·8KS)
68	RPLU-0305FCZZ запросить цену →		AY B Solenoid
69	MARMP0155FCZZ запросить цену →		AC C BLB movable arm B
70	XRESP30-06000 запросить цену →		AA C E type ring
71			0EUSPR0487L// AD N C Fixer plate return spring FN3
73	XRESP40-05000 запросить цену →		AA C E type ring
74	MARMP0154FCZZ запросить цену →		AC C BLB movable arm A
75	XRESP50-06000 запросить цену →		AA C E type ring
76	NBRGY2060SCZZ запросить цену →		AB B Bearing (f6-f10)
78	LX-BZ4006SC0S запросить цену →		AB C Screw (4·6)
80			0EUSHE0451L// AE C Damper sheet
81			0EUPIN0320L// AC C Spring pin (f3-28)
82			0EUSHE0455L// AD C Paper fixing sheet
83	0EUHP655203-5 запросить цену →		AP B Inlet sensor (0S655203-705)
84			0EUHAI0431L// AK C Inlet harness
85			0EUCOV0416L// AL N C Lower cover
86	XEBSE40P08000 запросить цену →		AA C Screw (4·8)
88			0EUSHE0410L// AD C Handle label
89	0EUFRM0409L02 запросить цену →		BM C R frame
90			0EUGID0480L// AV N C Inlet paper guide M
91	LX-BZ0144FCZZ запросить цену →		AB C Screw
92	XEBSD40P08000 запросить цену →		AA C Screw (4·8)
93	LPINS0133FCZZ запросить цену →		AA C Pin
94			0EUGUM0313L// AD N C Damper rubber
95			0EUCLC0316L// AV N B Clutch (0TLV8-400B)
96	0EUGER0411LZ1 запросить цену →		AF C Inlet gear 24T
97	XRESP50-06000 запросить цену →		AA C E type ring
98	XRESP70-08000 запросить цену →		AA C E type ring
99	NBRGM0096FCZ1 запросить цену →		AB C Bearing
5			Paper transport unit 1,Inlet de-curler unit
100	LX-BZ4008SC0M запросить цену →		AA C Screw (4·8)
101			0EUSEL0624L// AC N C Arm sheet
102			0EUCUS0417L// AE N C Damper sheet
103			0EUCUS0415L// AB N C Tray cushion
104			0EUGSK0602L// AG C Gasket S
5			Paper transport unit 1,Inlet de-curler unit
6			Paper transport unit
1	XHBSE40P08000 запросить цену →		AA C Screw (4·8)
2			0EUCOV0415L// AS C Upper exterior right
3			0EUHAI0429L// AS C Reinforce stay harness
4			0EUSWM0402L// AQ B Door detection switch
5	XBBSD30P12000 запросить цену →		AA C Screw (3·12)
6			0EURNGE060-// AB C E6 ring
7			0EULEV0408L// AM C Lock release lever
8			0EUSPR0421L// AE C Lock release spring
13	0EUGID0413L01 запросить цену →		BA C Reinforce stay
14	XEBSD40P10000 запросить цену →		AA C Screw (4·10)
15	LX-BZ0489FCZZ запросить цену →		AB C Screw
16			0EULEV0404L// AH C Body joint switch arm
17	QSW-M0406FCZZ запросить цену →		AG B Door switch
18			0EUGID0418L// AU C Inside paper guide upper
19	LBNDJ1002HCZZ запросить цену →		AA C Conbex (PLT1M)
20			0EUHAI0421L// AK C PFD2 harness
21	0EUHP815203-2 запросить цену →		AP B Photo sensor (OJ-815203-702)
22			0EUANG0439L// AH C Sensor fixing cover
23	XBBSD30P06000 запросить цену →		AA C Screw (3·6)
24	NBRGM5006BCZZ запросить цену →		AB B Bearing
26			0EUARM0610L// AE N C Gate arm F50
27			0EUGID0433L// AQ C Delivery gate
28			0EURNGE050-// AB C E5 ring
29	LX-BZ4008SC0M запросить цену →		AA C Screw (4·8)
30			0EUPLU0308L// AX B Short cut solenoid
31	0EUPLT0439LZ2 запросить цену →		AF C Gate solenoid fixing plate
32	NBRGY0466FCZZ запросить цену →		AK C Bearing
33	XRESP70-08000 запросить цену →		AA C E type ring
35	0EUROL0364L01 запросить цену →		AX N C Delivery roller
37	LPINS0261FCZZ запросить цену →		AB C Spring pin (3·10)
38	QSW-M0372FCZZ запросить цену →		AH B Door switch
39	XBBSD30P14000 запросить цену →		AA C Screw (3·14)
40	0EUFRM0408L02 запросить цену →		BL C F frame
42	NPLYZ0266FCZZ запросить цену →		AC C PF joint pulley (25T)
43			0EUGER0429L// AF N C Gear (TL25P/38T)
44			0EUBLT0346L// AN N B Belt (60S3M276)
45			0EUBLT0347L// AP N B Belt (60S3M633)
46	0EUSFT0420LZ1 запросить цену →		AH C Paper guide idle boss
47			0EUGER0417L// AF C Delivery gear (29T)
48			0EUSFT0424L// AH C Frame R boss A
49	NGERH0520FCZZ запросить цену →		AG C A shaft gear (30/56T)
50	CPLYZ0070FC01 запросить цену →		AE B Idle pulley
52			0EUSFT0483L// AL N C Idle pulley boss
54	0EUGER0404L01 запросить цену →		AF C Gear pulley (30T/25T)
55			0EUSFT0426L// AK C Frame R boss C
56	NGERH0856FCZZ запросить цену →		AE C Gear (24/30T)
57			0EUSFT0425L// AK C Frame R boss B
58			0EUSHE0423L// AD C Upper switch sheet
59			0EUSPR0440L// AD C Switch return spring
60			0EUBZ-0601L// AH C SP fixing screw
61	LX-BZ0406FCZZ запросить цену →		AA C Screw (3·4)
62			0EUSPR0437L// AH C Body joint earth plate
63	XBBSD40P04000 запросить цену →		AA C Screw (4·4)
64			0EUPLT0454L// AH C Body joint SW fixing plate
65	LX-BZ4008SC0M запросить цену →		AA C Screw (4·8)
67			0EUHLD0309G// AD C Mini clamp (MWSEA2-4-01)
68	XBBSD40P05000 запросить цену →		AA C Screw (4·5)
69			0EUSEL0604L// AD C Gate sheet
72			0EUHAI0452L// BL N C FN3 F main harness
74			0EUSHE0434L// AF C Transport guide sheet
78	0EUROL0366L01 запросить цену →		AX N C Vertical transport roller
79			0EUSFT0419L// AH C Frame R boss D
80	NGERH0095FCZZ запросить цену →		AD C DV driving gear A
81			0EUSFT0450L// AH C Frame R boss F
82	NGERH0520FCZZ запросить цену →		AG C A shaft gear (30/56T)
83	0EUSFT0421LZ1 запросить цену →		AK N C Frame R boss E
84	NGERH1328FCZZ запросить цену →		AD C Gear (30T)
85			0EUCLC0301J// AZ C Clutch (30T)
86	NGERH1328FCZZ запросить цену →		AD C Gear (30T)
87	XRESP50-06000 запросить цену →		AA C E type ring
89	LPINS0133FCZZ запросить цену →		AA C Pin (2·10)
90			0EUCLC0316L// AV N B Clutch (0TLV8-400B)
91	LX-BZ0408FCZZ запросить цену →		AB C Screw
92			0EUSHE0491L// AD N C Delivery gate sheet

5. 6 Paper transport unit 2

№	Артикул	Альт. артикул	Описание
7			Paper transport unit
1	XRESP70-08000 запросить цену →		AA C E type ring
2	NBRGY0466FCZZ запросить цену →		AK C Bearing
3			0EUMOT0320L// BG N C Push motor ass’y
4			0EUGER0431L// AG N C Gear (21/45T)
5	NGERH0111FCZZ запросить цену →		AD C Gear (24T)
7	0EUFRM0430L01 запросить цену →		AX N C Delivery driving frame ass’y
9	NBRGM5006BCZZ запросить цену →		AB B Bearing
18	LPINS0261FCZZ запросить цену →		AB C Pin (f3-10)
19	NGERH1328FCZZ запросить цену →		AD C Gear (30T)
24			0EUPLU0308L// AX B Short cut solenoid
25	LX-BZ4008SC0M запросить цену →		AA C Screw (4·8)
26	0EUPLT0439LZ3 запросить цену →		AF N C Gate solenoid fixing plate
27	XBBSD30P06000 запросить цену →		AA C Screw (3·6)
28			0EUSPR0430L// AD C Solenoid spring
29			0EUBLT0320L// AL B Belt
30	NPLYZ0266FCZZ запросить цену →		AC C PF joint pulley (25T)
31			0EUGID0436L// AZ C Delivery gate
32			0EUSPR0431L// AD C Delivery solenoid spring
33	0EUFRM0408L02 запросить цену →		BL C F frame
34	0EUROL0341LZ1 запросить цену →		AX N C Delivery roller
35	LX-BZ4008SC0M запросить цену →		AA C Screw (4·8)
36	0EUROL0342LZ1 запросить цену →		AV N C Vertical transport roller
37			0EUBLT0332L// AL B Belt
52			0EUSFT0420L// AH C Inlet idle boss
53	NGERH0791FCZZ запросить цену →		AE C Feed gear (29T)
54	0EUFRM0409L02 запросить цену →		BM C R frame
57			0EUHLD0309G// AD C Mini clamp (MWSEA2-4-01)
58			0EUSFT0492L// AM N C Decollar shaft
60			0EUFRM0428L// AN N C Decollar roller frame F
61			0EUFRM0429L// AN N C Decollar roller frame R
62	0EUROL0371L01 запросить цену →		BB N C Decollar roller
63			0EUCLR0307L// AC C Flange sheet
64			0EUPLT0481L// AL N C Adjusted plate F
65			0EUPLT0482L// AL N C Adjusted plate R
66	NGERH0861FCZZ запросить цену →		AB C Paper feed roller gear 18T
67			0EUGER0412L// AQ C One way gear (24T)
71	LBNDJ1002HCZZ запросить цену →		AA C Conbex (PLT1M)
72	0EUHAI0419LZ1 запросить цену →		BQ C R main harness
73	LBSHC0096FCZZ запросить цену →		AA C Bushing (L=30mm)
76			0EUCLR0311L// AF C Transport collar
77			0EUSFT0493L// AL N C Decollar pulley shaft
78	0EUPLT0485L01 запросить цену →		AR N C 30T Gear plate ASS’Y
79	CGERH0432FC01 запросить цену →		AD C Gear (MM30T875)
80	XHBSE40P08000 запросить цену →		AA C Screw (4·8)
81	XHBSD30P06000 запросить цену →		AA C Screw (3·6)
82	LX-BZ0581FCZZ запросить цену →		AB C Screw
83	NBRGY0434FCZZ запросить цену →		AK C Bearing (8-12)
84	LX-WZ0436FCZZ запросить цену →		AB C Washer
85	0EUROL0373L01 запросить цену →		AV N C Vertical transfer roller
86	XBPSD30P06KS0 запросить цену →		AA C Screw (3·6KS)
87	NGERH0140FCZZ запросить цену →		AC C Gear

6. 7 Paper transport unit 3

№	Артикул	Альт. артикул	Описание
8			Frame
1	XHBSE40P08000 запросить цену →		AA C Screw (4·8)
2	0EUGID0414LZ1 запросить цену →		AW C Reverse paper guide
3	NBRGC2019SCZZ запросить цену →		AC C Bearing
4	XRESP70-08000 запросить цену →		AA C E type ring
5			0EUCAM0303L// AE C Pressure cam
6	LPINS0096FCZZ запросить цену →		AB C Pin (f3-12)
7			0EUSFT0427L// AT C Pressure shaft
9	XRESP50-06000 запросить цену →		AA C E type ring
10			0EUROL0331L// AY C Paddler
11	XBPSD30P06KS0 запросить цену →		AA C Screw (3·6KS)
12	JKNBP0121FCZZ запросить цену →		AE C Knob
13	LX-BZ4008SC0M запросить цену →		AA C Screw (4·8)
14	NGERH0095FCZZ запросить цену →		AD C DV driving gear A
15			0EUSFT0495L// AL N C Handle fixing boss
17	0EUFRM0408L02 запросить цену →		BL C F frame
18	0EUFRM0409L02 запросить цену →		BM C R frame
19			0EULAB0402L// AM C ST label
20			0EUSTY0420L// AV C Frame stay
21	LX-BZ4008SC0S запросить цену →		AA C Screw (4·8)
22			0EUMOT0317L// BM N B FN3 Main drive motor
23	XBBSD30P12000 запросить цену →		AA C Screw (3·12)
24	XBBSD30P06000 запросить цену →		AA C Screw (3·6)
25	0EUPLT0439LZ3 запросить цену →		AF N C Gate solenoid fixing plate
26			0EUPLU0309L// AY B Reverse solenoid
28			0EUHLD0402L// AU C Main PWB holder
29	XHBSD40P08000 запросить цену →		AA C Screw (4·8)
30	LBSHZ2029SCZZ запросить цену →		AB C PWB supporter (LCBS-3NS)
31			0EUHLD0213C// AC C PWB spacer
32	CPWBN1421FC32 запросить цену →		CA N E FN3 Main PWB (200V series)
33			0EUHAI0452L// BL N C FN3 R main harness
34			0EUBND0014G// AB C Wire band (R-150S)
35			0EUHAI0417L// BA C Body interface harness
36			0EUSPR0433L// AD C Handle fixing spring
37			0EUCLC0307L// BA B PDCL clutch
38			0EUPLT0452L// AL C Rear frame reinforce plate
39	XHBSD40P06000 запросить цену →		AA C Screw (4·6)
41	0EUBZ3020SCBB запросить цену →		AA C Screw (3·20)
42	0EUNZ3024SCNE запросить цену →		AA C Nut (M3)
43			0EUCOV0418J// AH D Connector cover A
44			0EUCOV0419J// AH D Connector cover B
45	0EUBZ3008SCSM запросить цену →		AD C Screw
46	XWHSD80-16180 запросить цену →		AA C Washer
47	LX-BZ0807FCZZ запросить цену →		AC C Screw
48			0EUPLT0456L// AH C Paddler adjusting plate
49	LX-WZ0017FCZZ запросить цену →		AA C Washer
51	XHBSE40P14000 запросить цену →		AA C Screw (4·14)
52			0EUSPR0445L// AD C Brake spring
53	PCLR-0259FCZZ запросить цену →		AB C Brake collar
54	LX-WZ0094FCZZ запросить цену →		AA C Washer
55			0EUCUS0408L// AD C Guide cushion center
56			0EUSEL0613L// AC C Guide protection sheet
60	VHPGP1A71A1-1 запросить цену →		AG B Photo sensor (GP1A71A1)
61			0EUCAM0307L// AG N C Shield plate
62			0EUSFT0499L// AL N C Gear boss (30T)
63	CGERH0432FC01 запросить цену →		AD C Gear (MM30T875)
64			0EUGER0432L// AG N C Gear (53/63T)
65			0EUSFT0494L// AL N C Boss (53/63T)
66			0EUSFT0501L// AL N C Gear boss (21T/31T)
67	CGERH1053FC01 запросить цену →		AH C Gear (21T/32T)
68			0EUSFT0502L// AL N C PDCL driving boss
69	NGERH1328FCZZ запросить цену →		AD C Gear
70	LX-BZ4008SC0M запросить цену →		AA C Screw (4·8)
71	0EUUNT27C004A запросить цену →		AY N B FN3 ROM V1.00

7. 8 Frame

№	Артикул	Альт. артикул	Описание
9			Cabinets
1	CSOU-0168FC01 запросить цену →		BB D Delivery tray
2			0EUCOV0410L// AY C Front exterior door
3	LPLTM2573FCZ1 запросить цену →		AD C MG Plate
4	XESSD30P06000 запросить цену →		AA C Screw (3·6)
5			0EUCAB0409L// BM D Front exterior
6	XHBSE40P08000 запросить цену →		AA C Screw (4·8)
7	XHBSE40P14000 запросить цену →		AA C Screw (4·14)
8	0EUCAB0413LZ2 запросить цену →		BD D Left exterior
9	XHBSD40P08000 запросить цену →		AA C Screw (4·8)
12			0EUCOV0411L// AQ C Tray 3 cover F
13	XEBSE40P08000 запросить цену →		AA C Screw (4·8)
14	XBBSE40P10000 запросить цену →		AA C Screw (4·10)
15			0EUCUS0413L// AF N C Tray 3 cushion FN3
16			0EUTRY0404L// BC N D Tray 3 F50
17			0EUCOV0412L// AQ C Tray 3 cover R
18			0EUCAB0410L// BN D Rear exterior
19	PMAGT0086FCZZ запросить цену →		AH B MG catch
20	XEBSD30P06000 запросить цену →		AA C Screw (3·6)
21			0EUGUM0311L// AK C PG fixing rubber

8. 9 Cabinets

№	Артикул	Альт. артикул	Описание
10			Paper transport unit
1			0EUANG0446L// AL C S tray sensor fixing plate
2			0EUANG0439L// AH C Sensor fixing cover
3	QSW-Z0419FCZZ запросить цену →		AM B STID photo sensor
4	XBBSD30P06000 запросить цену →		AA C Screw (3·6)
5	0EUHP815203-2 запросить цену →		AP B Photo sensor (0S-815203-702)
6	PBRSS0174FCZZ запросить цену →		AG C Delivery brush FR
7	PBRSS0186FCZZ запросить цену →		AF C Fusing rear PG brush R
8	XRESP50-06000 запросить цену →		AA C E type ring
9	0EUGID0415LT1 запросить цену →		AX N C S tray paper guide
10			0EUROL0365L// AE N C Roller
11			0EUSPR0418L// AD C S tray spring
12			0EUSFT0498L// AN N C S tray shaft
13			0EUSHE0437L// AE C Sheet
14			0EUBRS0313L// AP C S tray brush
15			0EUGID0475L// AW N C Delivery paper guide upper
17			0EUFRM0422L// AN N C Delivery paper guide frame F
20			0EUGER0412L// AQ C One way gear (24T)
23	NGERH0141FCZZ запросить цену →		AC C Stirring gear L
25	XRESP70-08000 запросить цену →		AA C E type ring
26			0EUCLR0309L// AF C S tray reverse collar
27	LPINS0096FCZZ запросить цену →		AB C Pin (f3-12)
28	0EUROL0368L01 запросить цену →		BB N C S tray reverse roller
36			0EUCLR0312L// AD N C S paddler collar
38			0EUGID0483L// AP N C Delivery inside paper guide
40			0EUBRS0319L// AS N B Delivery paper guide brush
41			0EUGID0476L// AX N C Delivery paper guide lower
42	PCLR-0430FCZZ запросить цену →		AC C U-turn collar
43			0EUPLT0475L// AG N C Delivery sensor fixing plate
44	VHPGP1A71A1-1 запросить цену →		AG B Photo sensor (GP1A71A1)
45			0EUBLT0344L// AL N B Belt (60S3M144)
47			0EUSHE0493L// AD N C Flange sheet
48	0EUROL0361L01 запросить цену →		AR N C Delivery roller
49			0EUSFT0491L// AR N C Delivery paper guide shaft
50	0EUROL0367L01 запросить цену →		AW N C Delivery roller
51			0EUSPR0479L// AD N C Delivery movable spring F
52	NBRGY0466FCZZ запросить цену →		AK C Ball bearing (M8-M16)
53			0EUGID0479L// AW N C Delivery paper guide
54			0EUSPR0480L// AD N C Delivery movable spring R
55			0EUBLT0345L// AL N B Belt (60S3M171)
56	LPINS0155FCZZ запросить цену →		AA C Pin (f3-10)
57	NPLYZ0265FCZZ запросить цену →		AC C Transport pulley
58			0EUSFT0488L// AR N C S paddler shaft
59			0EUSFT0490L// AR N C S paddler driving shaft B
60	LPINS0165FCZZ запросить цену →		AB C Pin (2-8)
61			0EUCAM0306L// AG N C S paddler shading plate
62			0EUPLU0311L// AU N B Delivery paper giude solenoid
63			0EUARM0608L// AF N C S paddler arm B
67	NGERH0851FCZZ запросить цену →		AD C Gear (33T)
68			0EUGER0415L// AF N C Gear (26T)
69			0EUGER0430L// AE N C Gear
70	NGERH1328FCZZ запросить цену →		AD C Gear (30T)
72			0EUGER0414L// AF C Gear (36T)
73	NGERH0393FCZZ запросить цену →		AB C Gear (37T)
74	NBRGY7012SCZZ запросить цену →		AC C Tension bearing
75	XRESP40-06000 ✓ в наличии		AA C E type ring
76			0EUCLC0318L// AW N C Clutch
77			0EUCAM0305L// AE N C S paddler hook B
78	XHBSD40P08000 запросить цену →		AA C Screw (4·8)
79	0EUFRM0421L01 запросить цену →		AY N C Delivery paper guide frame 50 ass’y
80			0EUGID0477L// AZ N C Delivery gate 3 F50
81			0EUHAI0457L// BA N C FN3 Delivery paper guide harness
82	LBNDJ1002HCZZ запросить цену →		AA C Conbex (PLT1M)
83	LX-BZ0531FCZZ запросить цену →		AA C Screw (4·8)
84			0EUGID0478L// AG N C Gate paper guide
85			0EUARM0610L// AE N C Gate arm F50
91	XEBSD40P08000 запросить цену →		AA C Screw (4·8)
95	LX-BZ0127FCZZ запросить цену →		AC C Screw
96			0EUCUS0418L// AC N C Damper cushion
97			0EUGUM0312L// AF N C S paddler sheet
98			0EUGUM0314L// AC N C S paddler sheet M

9. 10 Paper transport unit 4

№	Артикул	Альт. артикул	Описание
11			Jogger unit
1	XHBSD30P06000 запросить цену →		AA C Screw (3·6)
2			0EUMOT0309L// BA B Reverse motor
3			0EUHAI0455L// BB N C FN3 S tray harness
4			0EUMOT0308L// BF B Pusher motor
5	0EUBZ4012RC0M запросить цену →		AC D Screw (4·12)
6	0EUFRM0413L01 запросить цену →		AY C S tray drive frame
7	VHPGP1A71A1-1 запросить цену →		AG B Photo sensor (GP1A71A1)
8	NGERH0856FCZZ запросить цену →		AE C Gear (24/30T)
9	XRESP70-08000 запросить цену →		AA C E type ring
10	XBPSD30P06KS0 запросить цену →		AA C Screw (3·6KS)
11			VHPGP2A22//-1 AY B Photo sensor (GP2A22)
12	XEPSD30P08X00 запросить цену →		AA C Screw (3·8X)
13			0EULUK0601L// AH C Jogger rack
15	0EUGID0421LZ2 запросить цену →		AZ C Staple tray
16	0EUGID0422LZ1 запросить цену →		AN C Jogger F
17			0EUGID0423L// AH C Jogger R
18	0EUHLD0407LZ2 запросить цену →		AR C Pusher
19	NGERH0112FCZZ запросить цену →		AD C DV gear
20	NGERH0520FCZZ запросить цену →		AG C A shaft gear (30/56T)
21	0EUFRM0412L02 запросить цену →		AU C S tray frame R
22	VHPGP1A71A1-1 запросить цену →		AG B Photo sensor (GP1A71A1)
23	LX-BZ4008SC0S запросить цену →		AA C Screw (4·8)
24	XRESP50-06000 запросить цену →		AA C E type ring
25	NBRGC0280FCZZ запросить цену →		AB C Bearing
27			0EUSHE0413L// AE C Pusher sheet
28			0EULAB0406L// AD D Jogger adjusting label
31			0EUSHE0418L// AK C Jogger sheet F
32			0EUSHE0419L// AK C Jogger sheet R
33			0EUSEL0620L// AL C Jogger guide sheet
34			0EUSEL0611L// AL C Jogger guide sheet
35			0EUBZ-0602L// AE C Jogger slide screw
36			0EUSPR0448L// AE C Tension spring
37	LX-WZ2028SCZZ запросить цену →		AA C Washer (3-12-0.5)
38	LX-BZ0646FCZZ запросить цену →		AA C Screw
39			0EUPLT0463L// AF C Pusher guide
40			0EUSEL0609L// AG C Pusher plate sheet
41			0EUSEL0623L// AD N C Pusher plate sheet
42			0EUPLT0462L// AU C Pusher plate
43	XEBSD40P08000 запросить цену →		AA C Screw (4·8)
44			0EUBRS0317L// AH B Pusher plate brush
45			0EUSEL0617L// AL C Pusher plate sheet center
49			0EUSHE0495L// AD N C Pusher guide sheet

10. 11 Jogger unit 1

№	Артикул	Альт. артикул	Описание
12			Jogger unit
1			0EUGID0431L// AQ C Short cut gate
2	XRESP40-06000 ✓ в наличии		AA C E type ring
18	0EUGID0421LZ2 запросить цену →		AZ C Staple tray
19	XRESP50-06000 запросить цену →		AA C E type ring
20			0EUSFT0429L// AE C Holder fulcrum shaft
23			0EUROL0334L// AD C Pressure roller
24	LX-BZ0681FCZZ запросить цену →		AB C Screw
25			0EUHLD0414L// AK C Pressure holder
26			0EUSPR0451L// AD C Pressure spring
27			0EUSFT0428L// AL C Pressure roller shaft
28			0EUCUS0403L// AC C Pressure protect cushion
30			0EUROL0346L// AE C Sub collar
31			0EUSPR0454L// AD C Arm return spring
33			0EUSFT0464L// AH C Cam shaft
34			0EUWZ-0602L// AC C Washer (4.2-12-1.0)
38			0EUGSK0604L// AG N C Gasket T
39			0EUCUS0414L// AC N C Damper sheet
12			Jogger unit
2			30 FCP03742
13			Top cover unit
1	0EUCAB0412LZ1 запросить цену →		AY D Upper exterior
2			0EUSPR0434L// AD C Spring
3	XRESP50-06000 запросить цену →		AA C E type ring
4	0EUROL0320DC1 запросить цену →		AK C Roller M
5			0EUSFT0447L// AK C Upper shaft
6			0EUSPR0435L// AD C Delivery spring upper
8			0EUSFT0496L// AH N C Delivery shaft upper
10	XEBSE40P10000 запросить цену →		AA C Screw (4·10)
11	0EUGID0438LZ1 запросить цену →		AY C Upper paper guide
12	0EUBRS0310L01 запросить цену →		AL N B Delivery brush
13	XBBSE30P06000 запросить цену →		AA C Screw (3·6)
16	0EUHP655202-1 запросить цену →		AP B Photo sensor (OJ-655202-701)
17			0EUHAI0430L// AT C Detect harness
18	XEBSE30P08000 запросить цену →		AA C Screw (3·8)
19	PMAGT0078FCZZ запросить цену →		AG B MG catch
20			0EUROL0365L// AE N C Roller FN3
21	XEBSD30P10000 запросить цену →		AA C Screw (3·10)
22			0EUSTY0423L// AN C Upper PG reinforce plate
23	XHBSD30P06000 запросить цену →		AA C Screw (3·6)
24			0EUSHE0417L// AC C Upper PG sheet
25			0EUSEL0603L// AE C Actuator sheet
26			0EUROL0319D// AN C Roller M (Inch series)
27			0EUHLD0415L// AF C Delivery fixing plate
28			0EUARM0602L// AH C Paper fixing arm
29			0EUSHE0466L// AC C Actuator sub sheet
34			0EUSHE0457L// AE C 1.2 bin actuator sheet
35			0EUCOR0310L// AP N C Ferrite core (SFC-4)
36	XWVSD40-05000 запросить цену →		AA C Washer
13			Top cover unit
14			Left exterior 1 unit
1			0EURNGE030-// AB C E3 ring
2	XRESP50-06000 запросить цену →		AA C E type ring
3			0EUROL0326J// AD C Roller D
4			0EUSFT0503L// AG N C Transport shaft F50
5	XRESP40-06000 ✓ в наличии		AA C E type ring
6			0EUSPR0423L// AB C Inlet spring
7	XHBSD40P08000 запросить цену →		AA C Screw (4·8)
8	0EUGID0420LZ1 запросить цену →		AZ D Left exterior
9			0EUSPR0432L// AC C Spring
10	LX-BZ0646FCZZ запросить цену →		AA C Screw
11			0EUPLT0441L// AG C Sensor fixing plate L
12	0EUHP655202-1 запросить цену →		AP B Photo sensor (OJ-655202-701)
13			0EUHAI0423L// AL C Detect harness
14			0EUROL0365L// AE N C Roller FN3
15	0EUSFT0445LZ1 запросить цену →		AH N C Delivery shaft
16	0EUANG0433LZ1 запросить цену →		AR C Left exterior 1 reinforce plate
17			0EUBRS0311L// AP B Discharge brush
18	XEBSD40P08000 запросить цену →		AA C Screw (4·8)
19			0EUROL0365L// AE N C Roller FN3
20			0EUSEL0603L// AE C Actuator sheet
21	XEBSD26P05000 запросить цену →		AA C Screw (2.6·5)
24			0EUHLD0416L// AF C Delivery fixing plate
25			0EUARM0602L// AH C Paper fixing arm
26	XBBSE30P08000 запросить цену →		AA C Screw (3·8)
28			0EUHLD0418L// AE C Delivery rib R1
30			0EUSHE0457L// AE C 1.2 bin actuator sheet
31			0EUHLD0417L// AE C Delivery rib F1
32			0EUHLD0418L// AE C Delivery rib R1
33			0EUSHE0509L// AC N C Sheet
14			Left exterior 1 unit
15			Staple unit
1	0EUSTR0602LZ1 запросить цену →		CD N E Stapler
2			0EUCOV0429L// AK N C ST cover upper
3	XHBSD30P06000 запросить цену →		AA C Screw (3·6)
4			0EUHLD0426L// AV N C ST round plate
5	VHPGP1A71A1-1 запросить цену →		AG B Photo sensor (GP1A71A1)
7	LX-BZ4008SC0M запросить цену →		AA C Screw (4·8)
9	XHBSD40P08000 запросить цену →		AA C Screw (4·8)
10			0EUSTP0310L// AE N C ST lock plate
11	XHBSD40P10000 запросить цену →		AA C Screw (4·10)
12			0EULAB0522L// AE N D Handle label
13			0EUCOV0425L// AQ N C ST cover
14			0EUBLT0333L// AR B ST belt
15	XRESP70-08000 запросить цену →		AA C E type ring
16	PSPAZ0619FCZZ запросить цену →		AB C Spacer (f24)
17			0EUGER0405L// AG C Gear (20T/48T)
18			0EUPLT0477L// AE N C ST sensor adjusted plate
19	0EUPLT0476L01 запросить цену →		BA N C ST motor fixing plate ass’y
20			0EUMOT0309L// BA B Reverse motor
21	XBBSD40P08000 запросить цену →		AA C Screw (4·8)
22			0EUSFT0487L// AL N C ST 20P boss
23	NPLYZ0205FCZZ запросить цену →		AE C Pulley (20T)
24	0EUDAI0404L01 запросить цену →		BC N C ST holding plate ass’y
25	LX-BZ2105SCZZ запросить цену →		AB C Screw
26	LX-BZ0489FCZZ запросить цену →		AB C Screw
27			0EUSPR0483L// AD N C ST lock spring
28			0EULEV0415L// AH N C ST lock release lever
29	LX-BZ0659FCZZ запросить цену →		AB C Screw
30			0EUHAI0456L// AZ N C S movement harness FN3
15			Staple unit
16			Paper transport unit
1	XBBSD30P06000 запросить цену →		AA C Screw (3·6)
2	0EUHP815203-3 запросить цену →		AP B Photo sensor (OJ-815203-703)
3			0EUANG0439L// AH C Sensor fixing cover
4			0EUHAI0422L// AT C PG harness
5	XRESP50-06000 запросить цену →		AA C E type ring
6			0EUROL0326J// AD C Roller D
7			0EUSFT0442L// AM C Transport shaft
8			0EUSPR0429L// AC C Spring
10			0EUBOS0446L// AF N C Paper guide boss
11	0EUGID0419L02 запросить цену →		BF N C Inside paper guide
12			0EUSTP0304D// AF C Delivery lock
13	XHBSE30P06000 запросить цену →		AA C Screw (3·6)
14	XHPSE30P06000 запросить цену →		AA C Screw (3·6)
15	0EUGID0439LZ1 запросить цену →		AR N C Paper guide cover
16	0EUFRM0408L02 запросить цену →		BL C F frame
17	0EUFRM0409L02 запросить цену →		BM C R frame
18			0EUSHE0412L// AD C PG handle label
19			0EUSEL0602L// AB C PG handle cushion
20	XEBSE40P08000 запросить цену →		AA C Screw (4·8)
21	LBNDJ1002HCZZ запросить цену →		AA C Conbex (PLT1M)
22			0EUSHE0421L// AD C PG mylar upper
23			0EUSHE0422L// AC C PG mylar lower
24			0EUSHE0452L// AE C Fixer stopper sheet
25			0EUSHE0508L// AE N C PG sheet R
26			0EUSHE0482L// AE N C Sheet

11. 16 Paper transport unit 5

№	Артикул	Альт. артикул	Описание
17			Packing material & Accessories
1	TCADZ1460FCZZ запросить цену →		AF N D Install manual U (USA,U.Kingdom,Australia)
2			0EUSTY0415K// AY C DSK joint stay
3			0EUSPR0444K// AG C Stay earth plate spring
4			0EUSAK0608L// AC N D Vinyl bag (90·600mm)
5			0EUPKA0609L// AY D Top packing cushion B
7			0EUSAK0606L// AC D Vinyl bag (100·420mm)
8	CSOU-0168FC01 запросить цену →		BB D Delivery tray
9			0EUPKA0622L// AE D Packing cushion (2·330·330mm)
10			0EUHLD0405L// AT C Lock fixing plate
11			0EUPKA0605L// AY D Top packing cushion A
12	SSAKA1240QCZZ запросить цену →		AA D Vinyl bag (180·270mm)
13	SSAKA0006UCZZ запросить цену →		AA D Vinyl bag (40·60mm)
14	LX-BZ0175FCZZ запросить цену →		AB C Screw
15	0EUBZ4012RC0M запросить цену →		AC D Screw (4·12)
16	LX-BZ0618FCZZ запросить цену →		AA C Screw (4·4)
17	XBBSE40P10000 запросить цену →		AA C Screw (4·10)
18			0EUFRM0407K// AU C DSK fixing plate
19			0EUSFT0411K// AG C Slide control collar shaft
20	XRESP40-06000 ✓ в наличии		AA C E type ring
21	0EUROL0320DC1 запросить цену →		AK C Roller M
22	XRESP50-06000 запросить цену →		AA C E type ring
23			0EUROL0326J// AD C Roller D
24			0EUSFT0410K// AK C Slide collar shaft
25			0EUPLT0445K// AF C Stay earth plate spring
26			0EUGID0408K// AN C Slide guide plate
27	XBBSD40P06000 запросить цену →		AA C Screw (4·6)
28	SPAK-545ECCZZ запросить цену →		AA D Vinyl bag (100·220mm)
29			0EUSAK0604L// AL D Vinyl bag (960·1700mm)
30			0EUPKA0610L// AZ D Bottom packing cushion
31	0EUPKC0678L12 запросить цену →		BE N D Packing case EX (Except japan)
32			0EUCAS0601L// BD C Staple cartridge
33			0EUSAK0602J// AB D Vinyl bag (90·170mm)
36	TLABZ4325FCZZ запросить цену →		AD D Staple position label B
37	TLABZ4324FCZZ запросить цену →		AD D Staple position label A
38	SSAKA2341QCZZ запросить цену →		AA D Vinyl bag (230·340mm)
39	CSOU-0168FC01 запросить цену →		BB D Delivery tray
41			0EUPKA0620L// AE D Actuator protect cushion
42			0EUPKA0614L// AD D PG fixing cushion A
43			0EUPKA0615L// AE D PG fixing cushion A
44			0EUPKA0624L// AD D Staple tray guide packing cushion
45			0EUPKA0621L// AF D PG protect cushion
49			0EUPKA0616L// AD D Exterior packing cushion
50			0EUPKA0628L// AD D Packing cushion for fixer plate
51	0EULAB0505L01 запросить цену →		AG C Label (Except Japan)
53	0EUSTY0424L01 запросить цену →		AY C FIN lock reinforce plate
54	XEBSD40P10000 запросить цену →		AA C Screw (3·10)
60			0EUARM0602L// AH C Paper fixing arm
61	SSAKH0008HCZZ запросить цену →		AC D Vinyl bag (500·560mm)
66			0EUPLT0443L// AK C Joint stay fixing plate
67			0EUPKA0653L// AD N D Packing add
