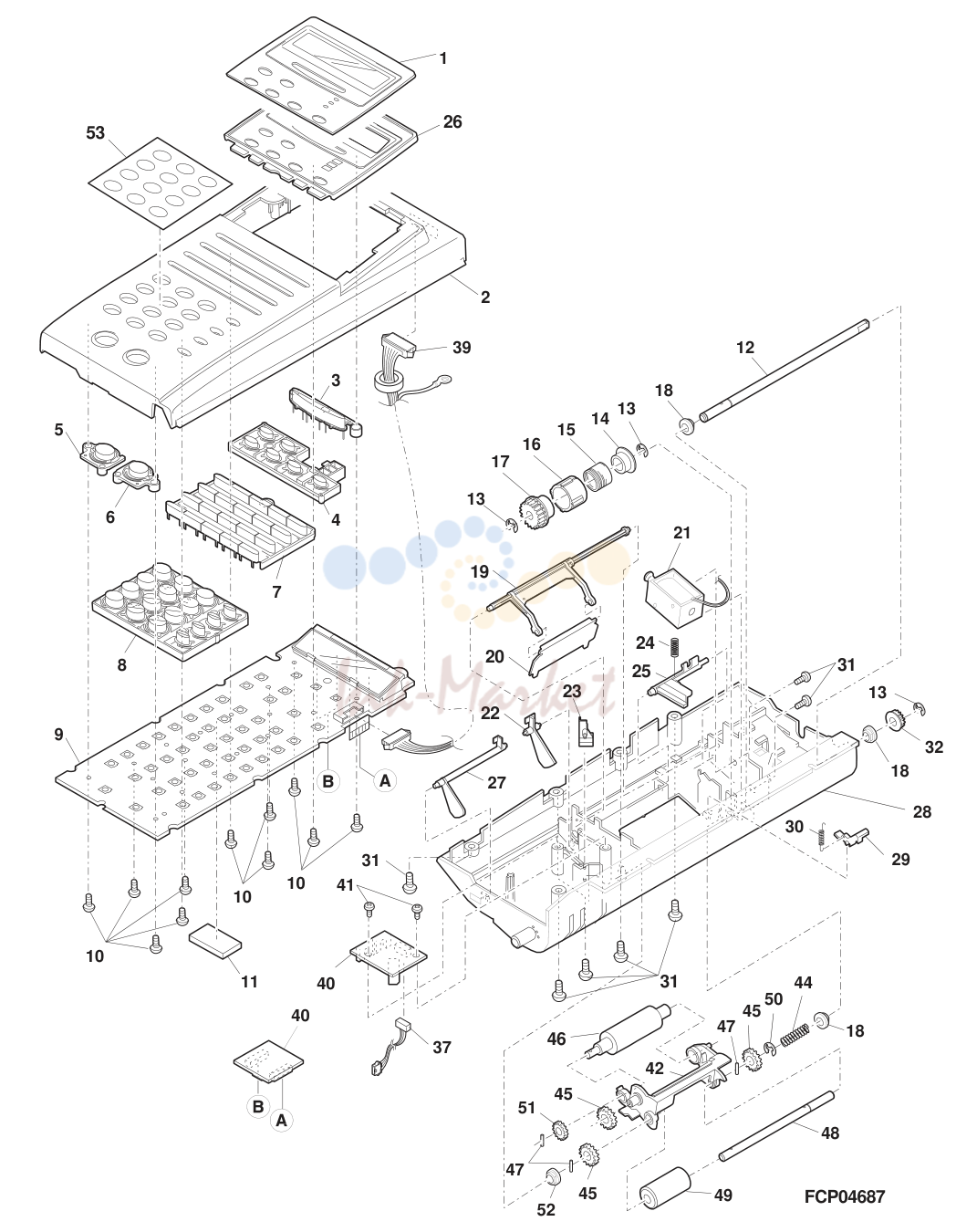

2. 7 Fax SPF panel & pick up unit(AR-F152)
3. 17 Base plate unit 1
4. 19 Fusing unit
5. 24 Multi Manual paper feeding unit(AR-151/AR-156/AR-F152)

1. PARTS GUIDE

№	Артикул	Описание
1		Exteriors S Single Manual Paper Feeding unit
2		Original cover unit (AR-121E/AR-151E)
3		SPF exteriors(AR-156) (AR-151/AR-156/AR-F152)
4		SPF pick up unit(AR-156) U Socket holder unit
5		SPF transport unit(AR-156) V TC case unit
6		Fax SPF Base tray unit(AR-F152) W 250 Sheets tray
7		Fax SPF panel & pick up unit(AR-F152) X DV cartridge unit
8		Fax SPF transport unit(AR-F152) Y Process unit
9		Operation panel Z Harness
1		Exteriors
1	CCAB-0003QS16 запросить цену →	AQ D Front cover
2	LSOU-0001QSZZ запросить цену →	AW D Delivery tray
3	XEBSE30P08000 запросить цену →	AA C Screw (3· 8)
4	LSOU-0008QSZZ запросить цену →	AH D Extension tray
5	XEBSE40P12000 запросить цену →	AA C Screw (4· 12)
6	PCOVP0035QSZZ запросить цену →	AL C Rear exterior cover (AR-121E/AR-151E)
7	DHAI-0040QSZZ запросить цену →	AK C OP harness (Except AR-156)
8	TLABZ0058QSZZ запросить цену →	AD C Class 1 label Except[Saudi Arabia]
9	XBBSE30P08000 запросить цену →	AA C Screw (3· 8)
10	GCAB-0005QSZZ запросить цену →	AN D Left exterior Except(AR-121E/AR-151E)[Europe]
11	TLABH0282QSZZ запросить цену →	AF C Operation instruction label
13	CFIX-0003QS02 запросить цену →	AN D Glass fixing plate
14	PSHEZ0026QSZZ запросить цену →	AE C Shading sheet
15	PSHEZ0027QSZZ запросить цену →	AC C Table glass fixing sheet
16	PGLSP0001QSZZ запросить цену →	AX B Table glass
17	GCAB-0006QSZA запросить цену →	AN D Right exterior (AR-121E/AR-151E)[Europe]
18	GCAB-0021QSZZ запросить цену →	AY D Rear exterior (AR-121E/AR-151E)
19	TCAUA0770FCZZ запросить цену →	AB D Service caution label
22	PMLT-0024QSZZ запросить цену →	AC C Fan cushion
23	PFILZ0002QSZZ запросить цену →	AL D Ozone filter
25	PSHEZ0079QSZZ запросить цену →	AD C Table glass sheet
26	PFTA-0006QSZZ запросить цену →	AG D Rear exterior cover PCL (AR-151/AR-156/ARF152)
27	XEBSD30P08000 запросить цену →	AA C Screw (3· 8) (AR-151/AR-156/ARF152)
28	PCOVP0047QSZZ запросить цену →	AH D Rear exterior cover Fax A (AR-151/AR-156/ARF152)
29	XBBSE30P08000 запросить цену →	AA C Screw (3· 8) (AR-151/AR-156/ARF152)
30	PCOVP0048QSZZ запросить цену →	AF D Rear exterior cover Fax B (AR-151/AR-156/ARF152)
31	PSHEZ0093QSZZ запросить цену →	AC C Slit glass sheet R (AR-151/AR-156/ARF152)
32	PSHEZ0094QSZZ запросить цену →	AC C Slit glass sheet F (AR-151/AR-156/ARF152)
33	PSHEZ0095QSZZ запросить цену →	AD C SPF shading sheet (AR-151/AR-156/ARF152)
34	PTPE-0010QSZZ запросить цену →	AC C Slit glass tape (AR-151/AR-156/ARF152)
35	PSHEZ0141QSZZ запросить цену →	AC C Core holding mylar
37	PGLSP0002QSZZ запросить цену →	AU B SPF slit glass (AR-151/AR-156/AR-F152)
38	PSHEZ0181QSZZ запросить цену →	AC C Mylar sheet (AR-151)
40	TLABZ4047FCZZ запросить цену →	AC C Enagy star label (AR-F152)
41	TLABZ0105QSZZ запросить цену →	AD C LAG4 original label (LAG4)
501	CFIX-0003QS52 запросить цену →	BA E Table unit (AR-121E/AR-151E)Except[Europe]
1		Exteriors
2		Original cover unit(AR-121E/AR-151E/AR-151)
1	GCOVH0003QSZZ запросить цену →	AM D OC cover S
2	GCOVH0004QSZZ запросить цену →	AX D OC cover M
3	PSHEZ0034QSZ1 запросить цену →	AV D OC mat
901	CCOVH0004QS51 запросить цену →	BC E OC cover unit
2		Original cover unit(AR-121E/AR-151E/AR-151)
3		SPF exteriors(AR-156)
1	LSOU-0004QSZZ запросить цену →	AX D Original tray
2	LPLTP0011QSZZ запросить цену →	AH C Control plate F
3	LPLTP0012QSZZ запросить цену →	AH C Control plate R
4	NGERR0377FCZZ запросить цену →	AD C Manual feeding rack gear
5	XEPSD30P08X00 запросить цену →	AA C Screw (3· 8X)
6	NGERH0193FCZZ запросить цену →	AB C Manual feeding gear
7	MSPRP0059QSZZ запросить цену →	AD C Control plate spring
8	PCOVP0036QSZZ запросить цену →	AK D Rack cover
9	LSOU-0006QSZZ запросить цену →	AL D Middle tray
10	PCOVP0022QSZZ запросить цену →	AR C Upper cover
11	CFRM-0011QS55 запросить цену →	BH E SPF pick up unit
12	LBNDJ0013FCZ1 запросить цену →	AA C Wire band
13	XEBSE40P12000 запросить цену →	AA C Screw (4· 12)
14	XEBSE40P14000 запросить цену →	AA C Screw (4· 14)
15	XHBSE30P10000 запросить цену →	AA C Screw (3· 10)
16	XBPSD30P06KS0 запросить цену →	AA C Screw (3· 6KS)
17	RPLU-0005QSZZ запросить цену →	AQ B Gate solenoid
18	MLEVP0036QSZZ запросить цену →	AD C Delivery gate lever
19	MSPRD0126QSZZ запросить цену →	AC C Delivery gate spring
20	PSPO-0004QSZZ запросить цену →	AB C Delivery gate sponge
21	PSHEP0038QSZZ запросить цену →	AE C Base tray sheet
22	XEBSE30P14000 запросить цену →	AA C Screw (3· 14)
23	PSHEZ0151QSZZ запросить цену →	AD C Motor sheet DSPF
24	XBPSD30P08KS0 запросить цену →	AA C Screw (3· 8KS)
25	MLEVF0041QSZZ запросить цену →	AD C Lever
26	NBRGM5006BCZZ запросить цену →	AB C Metal D (B-F6-7)
27	PRNGP0090FCZZ запросить цену →	AA C Ring (E5)
28	LPLTP0014QSZZ запросить цену →	AK C Delivery gate
29	PSHEZ0068QSZZ запросить цену →	AC C PS sheet
30	MHNG-0005QSZZ запросить цену →	AY C DSPF hinge L
31	PCUSS0016QSZZ запросить цену →	AB C Middle tray cushion
32	PSHEZ0119QSZZ запросить цену →	AE C OC mat sheet DF
33	LX-BZ0016QSZZ запросить цену →	AC C Screw (3· 8)
34	PSPO-0003QSZZ запросить цену →	AC C Sponge
35	XRESP20-04000 запросить цену →	AA C E-ring
36	NROLP0011QSZZ запросить цену →	AD C Delivery roller
37	PSPO-0001QSZZ запросить цену →	AB C Sponge
38	NSFTZ0013QSZZ запросить цену →	AF C Delivery shaft
39	LPLTP0041QSZZ запросить цену →	AE C Pressure plate
40	XBPSD30P10KS0 запросить цену →	AB C Screw (3· 10KS)
41	MSPRD0070QSZZ запросить цену →	AC C Delivery spring B
42	MSPRD0069QSZZ запросить цену →	AC C Delivery spring A
43	NSFTZ0014QSZZ запросить цену →	AP C shaft
44	PSHEZ0118QSZZ запросить цену →	AE C OC mat sheet DR
45	MHNG-0006QSZZ запросить цену →	AY C DSPF hinge R
46	NROLP0010QSZZ запросить цену →	AD C Transport roller
47	MSPRP0052QSZZ запросить цену →	AD C Delivery spring
48	MSPRD0154QSZZ запросить цену →	AD C Delivery earth spring
49	NSFTZ0009QSZZ запросить цену →	AE C Transport shaft
50	MSPRP0060QSZZ запросить цену →	AD C Transport spring
51	MSPRC0149QSZZ запросить цену →	AC C PS earth spring SPF
52	LPLTM0122QSZZ запросить цену →	AD C Support plate earth
53	LPLTM0096QSZZ запросить цену →	AF C Base tray reinforce plate
54	LSOU-0007QSZZ запросить цену →	BC D Base tray R
55	XEBSD30P08000 запросить цену →	AA C Screw (3· 8)
56	PCUSS0010QSZ1 запросить цену →	AV D OC mat
3		SPF exteriors(AR-156)
4		SPF pick up unit(AR-156)
1	GCAB-0008QSZZ запросить цену →	AM D Open and shut exterior
2	PSPO-0002QSZZ запросить цену →	AC C Stopper sponge
4	MARMP0003QSZ1 запросить цену →	AD C Stopper arm
5	LSTPP0007QSZZ запросить цену →	AC C Paper stopper R
6	XEBSD30P08000 запросить цену →	AA C Screw (3· 8)
7	CPWBF0009QS51 запросить цену →	AG E SPF sensor PWB
8	DHAI-0055QSZZ запросить цену →	AK C Sensor harness
9	MLEVP0009QSZZ запросить цену →	AD C Set detect lever ACT
10	MLEVP0010QSZZ запросить цену →	AE C Open and shut detect lever ACT
11	RPLU-0004QSZ1 запросить цену →	AQ B PU solenoid
12	XBPSD30P06KS0 запросить цену →	AA C Screw (3· 6KS)
13	MARMP0002QSZZ запросить цену →	AD C Solenoid arm
14	MSPRT0067QSZ1 запросить цену →	AB C Solenoid arm spring
15	XRESP40-06000 ✓ в наличии	AA C E-ring
16	NGERH0073QSZZ ✓ в наличии	AE C Clutch gear (20T)
17	PPIPP0010QSZZ ✓ в наличии	AD C Clutch sleeve R
18	MSPRC1316FCZ1 ✓ в наличии	AE C MF clutch spring B
19	LBOSZ1508FCZZ запросить цену →	AG C Cam boss A2
20	LBSHZ0303FCZZ запросить цену →	AC C M Bushing C
21	NSFTZ0012QSZZ запросить цену →	AG C Clutch shaft
22	LBSHZ0006QSZZ запросить цену →	AC C M Bushing
23	NPLYZ0010QSZZ запросить цену →	AE C 20MXL pulley
24	XRESP30-06000 запросить цену →	AA C E-ring
25	MSPRT0066QSZ1 запросить цену →	AC C Clutch pawl spring
26	PTME-0019QSZZ запросить цену →	AD C Clutch pawl
27	NROLP0024QSZZ запросить цену →	AL C Pick up roller
28	NGERH0990FCZZ запросить цену →	AB C Gear (16T)
29	XPSSP20-07000 запросить цену →	AA C Spring pin (f 2-7)
30	NGERH0992FCZZ ✓ в наличии	AB C Gear (20T)
31	NROLR0922FCZZ запросить цену →	AR C Manual feeding roller
32	NSFTZ0011QSZZ запросить цену →	AG C PF shaft
33	MSPRC0115QSZZ запросить цену →	AB C Paper feeding spring
34	MARMP0004QSZZ запросить цену →	AF C Pick up arm
35	LFRM-0011QSZ1 запросить цену →	AL D Paper feedind frame
36	MSPRD0114QSZ1 запросить цену →	AD C PF frame spring
901	CFRM-0011QS55 запросить цену →	BH E SPF pick up unit
4		SPF pick up unit(AR-156)
5		SPF transport unit(AR-156)
1	PSHEZ2174FCZZ запросить цену →	AB C Paper feeding sheet
2	PSHEZ0039QSZZ ✓ в наличии	AG C Sheet
3	LPLTP0013QSZZ запросить цену →	AD C Plate
4	MSPRC0062QSZZ запросить цену →	AC C Pressure spring
5	PGIDM0022QSZZ запросить цену →	AN C Paper feeding paper guide upper
6	NROLM0027QSZZ запросить цену →	AP C Delivery roller R
7	PBRSR0003QSZ1 запросить цену →	AK B Discharge brush
8	PGIDH0028QSZZ запросить цену →	AK C Paper feeding paper guide lower
9	XEBSD30P08000 запросить цену →	AA C Screw (3· 8)
10	PGIDM0057QSZZ запросить цену →	AL C U-turn R paper guide
11	DHAI-0147QSZ2 запросить цену →	AW C SPF interface harness R
12	XHBSE30P06000 запросить цену →	AA C Screw (3· 6)
13	RMOTP0013QSZZ запросить цену →	BB B SPF motor
14	PSPO-0004QSZZ запросить цену →	AB C Delivery gate sponge
15	RPLU-0015QSZZ запросить цену →	AS B Solenoid
16	LBNDJ0013FCZ1 запросить цену →	AA C Wire band
17	LFRM-0015QSZZ запросить цену →	AK C Drive frame R
18	XBBSD30P04000 запросить цену →	AA C Screw (3· 4)
19	XBPSD30P05K00 запросить цену →	AA C Screw (3· 5K)
20	XRESP50-06000 запросить цену →	AA C E-ring
21	PSHEP3029FCZZ запросить цену →	AA C Flange sheet DUP2
22	NBLTT0011QSZZ запросить цену →	AG B Belt (85MXL4.8)
23	NGERH0047QSZZ запросить цену →	AF C Gear (48T/15T)
24	XPSSP20-09000 запросить цену →	AA C Spring pin (f 2-9)
25	NBRGM0501FCZZ запросить цену →	AB C Metal D-N
26	NGERH0079QSZZ запросить цену →	AD C Gear (30T)
27	NBRGC0017QSZZ запросить цену →	AC C Bearing (F6-10)
28	PCLC-0002QSZZ ✓ в наличии	AV B Transport clutch
29	XRESP40-06000 ✓ в наличии	AA C E-ring
30	LFRM-0014QSZZ запросить цену →	AE C Frame RD
31	MSPRP0065QSZZ запросить цену →	AD C Open and shut lock spring
32	XEBSD30P12000 запросить цену →	AA C Screw (3· 12)
33	NPLYZ0146FCZZ запросить цену →	AB C 22MXL pulley (22MXL)
34	NBLTT0010QSZZ запросить цену →	AG B Belt (74MXL4.8)
35	JKNBZ0004QSZZ запросить цену →	AD C JAM release knob
36	MSPRC0063QSZZ запросить цену →	AB C Delivery paper guide spring
37	RDTCT0004QSZZ запросить цену →	AL B Inlet detect sensor
38	PGIDM0021QSZZ запросить цену →	AQ C Transport R paper guide
39	LPLTP0015QSZZ ✓ в наличии	AH C Turnover gate
40	NROLM0026QSZZ запросить цену →	AQ C Transport roller
41	PGIDH0027QSZZ запросить цену →	AK C Delivery R paper guide
42	PSHEZ0164QSZZ запросить цену →	AF C White sheet
43	NROLM0022QSZZ запросить цену →	AP C PS roller
44	PSHEZ0162QSZZ запросить цену →	AB C Harness protection sheet R
45	MSPRD0163QSZZ запросить цену →	AC C Earth spring
5		SPF transport unit(AR-156)
6		Fax SPF Base tray unit(AR-F152)
1	LANGT0005QSZZ запросить цену →	AD C Shaft holding angle R
2	XEBSD30P10000 запросить цену →	AA C Screw (3· 10)
3	XEBSD40P10000 запросить цену →	AA C Screw (4· 10)
6	LBNDJ0013FCZ1 запросить цену →	AA C Wire band
8	LANGT0004QSZZ запросить цену →	AC C Shaft holding angle F
9	XEBSD30P12000 запросить цену →	AA C Screw (3· 12)
12	PSHEP0038QSZZ запросить цену →	AE C Base tray sheet
13	PSHEP0063QSZZ запросить цену →	AC C Transport sheet
14	PSHEZ0102QSZZ запросить цену →	AD C Motor pressure sheet
15	MSPRP0113QSZ1 запросить цену →	AD C Earth spring
16	PSHEP0037QSZ1 запросить цену →	AE C OC sheet
18	NROLP0011QSZZ запросить цену →	AD C Delivery roller
19	PSPO-0001QSZZ запросить цену →	AB C Sponge
20	NSFTZ0010QSZZ запросить цену →	AE C Delivery shaft
21	NSFTZ0009QSZZ запросить цену →	AE C Transport shaft
22	PSHEZ0112QSZZ запросить цену →	AE C Delivery earth sheet SPF
23	NROLP0010QSZZ запросить цену →	AD C Transport roller
24	MSPRT0061QSZZ запросить цену →	AC C Delivery spring
25	XEBSD30P08000 запросить цену →	AA C Screw (3· 8)
26	MSPRP0060QSZZ запросить цену →	AD C Transport spring
27	MSPRC0149QSZZ запросить цену →	AC C SPF earth spring
28	MHNG-0004QSZZ запросить цену →	AX C SPF hinge R
29	XEBSE40P14000 запросить цену →	AA C Screw (4· 14)
30	LPLTM0096QSZZ запросить цену →	AF C Base tray reinforce plate
31	LX-BZ0016QSZZ запросить цену →	AC C Screw
32	MHNG-0003QSZZ запросить цену →	AX C SPF hinge L
33	PCUSS0010QSZ1 запросить цену →	AV D OC mat
34	LSOU-0005QSZ3 запросить цену →	BB D Base tray
35	PCOVP0036QSZZ запросить цену →	AK D Rack cover
36	NGERH0193FCZZ запросить цену →	AB C UC manual feed gear
37	MSPRP0059QSZZ запросить цену →	AD C Control plate spring
38	XEPSD30P08X00 запросить цену →	AA C Screw (3· 8X)
41	NGERR0377FCZZ запросить цену →	AD C Manual feed gear
42	LPLTP0140QSZZ запросить цену →	AF C Control plate R
43	LSOU-0020QSZZ запросить цену →	AT D Original tray
44	LPLTP0139QSZZ запросить цену →	AF C Control plate F
6		Fax SPF Base tray unit(AR-F152)
30		31 FCP04686
7		Fax SPF panel & pick up unit(AR-F152)
1	PFILW0009QSZ3 запросить цену →	AL D FAX filter G (Germany,Switzrland)
2	CCAB-0027QS01 запросить цену →	AS D Operation panel
3	JBTN-0039QSZZ запросить цену →	AE C Enter key
4	JBTN-0038QSZZ запросить цену →	AF C Function key
5	CBTN-0041QS01 запросить цену →	AH E Stop key
6	CBTN-0040QS01 запросить цену →	AH E Start key
7	JBTN-0036QSZZ запросить цену →	AF C One tach key
8	CBTN-0037QS01 запросить цену →	AK E Tenkey
9	CPWBF0046QS51 запросить цену →	BH E Fax panel PWB
10	XEBSD26P06000 запросить цену →	AA C Screw (2.6· 6)
11	PSPO-0006QSZ1 запросить цену →	AB C Stoper cushion Fax
12	NSFTZ0012QSZZ запросить цену →	AG C Clutch shaft
13	XRESP40-06000 ✓ в наличии	AA C E-ring
14	LBOSZ1508FCZZ запросить цену →	AG C Cam boss A2
15	MSPRC1316FCZ1 ✓ в наличии	AE C MF clutch spring B
16	PPIPP0008QSZZ запросить цену →	AD C SPF clutch sleeve
17	NGERH0073QSZZ ✓ в наличии	AE C Clutch gear (20T)
18	LBSHZ0303FCZZ запросить цену →	AC C M bushing C
19	MARMP0003QSZ1 запросить цену →	AD C Stopper arm
20	LSTPP0008QSZZ запросить цену →	AD C Paper stopper F
21	RPLU-0017QSZZ запросить цену →	AQ B Fax solenoid
22	MLEVP0009QSZZ запросить цену →	AD C Set detect lever ACT
23	MLEVP0010QSZZ запросить цену →	AE C Open and shut detect lever ACT
24	MSPRT0067QSZ1 запросить цену →	AB C Solenoid arm spring
25	MARMP0002QSZZ запросить цену →	AD C Solenoid arm
26	LPLTP0150QSZZ запросить цену →	AG C Fax filter base
27	MLEVP0011QSZ1 запросить цену →	AE C Setdetect lever B4
28	LFRM-0033QSZZ запросить цену →	AP D Paper feeding frame
29	PTME-0019QSZZ запросить цену →	AD C Clutch pawl
30	MSPRT0066QSZ1 запросить цену →	AC C Clutch pawl spring
31	XBPSD30P06KS0 запросить цену →	AA C Screw (3· 6K)
32	NPLYZ0010QSZZ запросить цену →	AE C 20MXL pulley
37	DHAI-0160QSZZ запросить цену →	AH C Sensor harness
39	DHAI-0159QSZ1 запросить цену →	AN C Fax OP harness
40	CPWBF0009QS52 запросить цену →	AU E Fax sensor PWB
41	XEBSD30P08000 запросить цену →	AA C Screw (3· 8)
42	MARMP0004QSZZ запросить цену →	AF C Pick up arm
44	MSPRC0115QSZZ запросить цену →	AB C Paper feeding spring
45	NGERH0992FCZZ ✓ в наличии	AB C Gear (20T)
46	NROLR0922FCZZ запросить цену →	AR C Manual paper feed roller
47	XPSSP20-07000 запросить цену →	AA C Spring pin (f 2-7)
48	NSFTZ0011QSZZ запросить цену →	AG C Paper feeding shaft
49	NROLP0024QSZZ запросить цену →	AL C Pick up roller
50	XRESP30-06000 запросить цену →	AA C E-ring
51	NGERH0990FCZZ запросить цену →	AB C Gear (16T)
52	LBSHZ0006QSZZ запросить цену →	AC C M bushing
53	PSHEZ0188QSZ3 запросить цену →	AL D Ten key sheet I (Italy)

Каталог очень большой (1445 позиций). Показаны первые 1 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
