Sharp AR-DE1N DE2NPG — каталог запчастей со схемами

Содержание

1. AARR--DDEE11NN
2. AARR--DDEE11NN

1. AARR--DDEE11NN

№	Артикул	Описание
1		Unit parts
2		Frame
3		Paper transport unit1
4		Paper transport unit2
5		Paper transport unit3
6		Drive unit
7		Rear frame
8		Packing list
9		Paper feed unit
1		Unit parts
1		0EUCOV0404J// BB C Desk exterior tray
2	XHBSE40P10000 запросить цену →	AA C Screw (4· 10)
3		0EUCOV0405J// AZ C Desk front exterior upper
4	XEBSD40P16000 запросить цену →	AA C Screw (4· 16)
5		0EUCAB0404J// BF D Desk left exterior
6		0EUCOV0403J// BB C Desk rear exterior
7		0EUPLT0422J// AQ C Heater cover (Japan only)
8		0EUPLT0444J// AL C Heater fixing plate (Japan only)
9	XHBSE30P04000 запросить цену →	AA C Screw (3· 4)(Japan only)
10		0EUHET0601J// AW B Dry heater D (Japan only)
11	LX-BZ0329FCZZ запросить цену →	AB C Screw (Japan only)
12	XBPSD40P35000 запросить цену →	AA C Screw (4· 35)
13		0EUPLT0424J// AE C Body joint plate R
14		0EUCOV0407J// AG C Body joint plate cover
15	LHLDZ1364FCZZ запросить цену →	AD C Right door fulcrum holder R
16		0EUCAB0405J// BF D Desk right exterior rear
17		0EUFRM0405J// AS C Right fixing plate
18	LHLDZ1363FCZZ запросить цену →	AD C Right door fulcrum holder F
19	DUNT-6923FCZZ запросить цену →	BM E 550 paper feeding unit
20		0EUCOV0406J// AR C Desk right under exterior
21	0EURAL0602J01 запросить цену →	AW E Tray rail right cover desk ass’y
22	XEBSE40P16000 запросить цену →	AA C Screw (4· 16)
23	LSTPP0344FCZZ запросить цену →	AC C Tray stopper right (Japan only) [AR-DE2N]
24		0EUCAB0403J// AR D Desk right exterior front
25	0EURAL0601J01 запросить цену →	BA E Tray rail left desk ass’y
1		Unit parts
26	LSTPP0345FCZZ запросить цену →	AC C Tray stopper left [AR-DE2N]
28		0EUHAI0410J// BB C Paper feding harness 3(Japan only) (200V series)
29		0EUHAI0408J// BC C Body interface harness H (Japan only)
30	0EUBZ3020SCBB запросить цену →	AA C Screw (3· 20)
31	0EUNZ3024SCNE запросить цену →	AA C Nut (M3· 2.4)
32		0EUCOV0418J// AH D Connectoe cover A
33		0EUCOV0419J// AH D Connectoe cover B
34	0EUBZ3008SCSM запросить цену →	AD C EL Connector screw
35		0EUBND0014G// AB C Wire band
36		0EUHAI0407J// BF C Body interface harness(Except Japan)
37		0EUHAI0411J// BA C Paper feeding harness 2 [AR-DE1N]
1		Unit parts
2		Frame
1		0EUSTY0411J// AR C Desk stay
2	XHBSE40P10000 запросить цену →	AA C Screw (4· 10)
3		0EUPLT0425J// AV C FAX box fixing plate
4		0EUFRM0404J// AW C Desk rear frame
5		0EUBOS5110H// AE C Position pin
6		0EUANG0418J// AP C Desk front exterior upper fixing plate
7		0EUPLT0421J// AF C Body join plate F
8	LX-BZ0174FCZZ запросить цену →	AB C Screw
9		0EUPIN0318J// AH C Desk position pin
10	LX-BZ7026XCZZ запросить цену →	AA C Screw (4· 8)
11		0EUANG0420J// AL C Adjuster fixing plate
12		0EUNZ-0603J// AE C Flange nut (M8)
13		0EUAJS0601J// AF C Desk adjuster
14		0EUNZ-0601J// AE C Nut (M10)
15		0EUPLT0418J// AZ C Bottom plate
16		0EUPLT0419J// AU C Option fixing plate
17		0EULEG0602J// AV C Caster F
18		0EULEG0601J// AT C Caster R
19	0EUSHS0601J01 запросить цену →	BW C Desk chassis ass’y
20		0EUSHE0479J// AH N C Sheet
2		Frame
17		18 FCP03396
3		Paper transport unit1
1		0EULEV0402J// AP C Guide lock release lever
2		0EUSPR0405J// AE C Guide lock release spring
3	XEBSD40P12000 запросить цену →	AA C Screw (4· 12)
4		0EUGID0404J// BA C Right door D transport
5	NBRGP0588FCZZ запросить цену →	AC C Bearing for collar shaft
6	MSPRC2634FCZZ запросить цену →	AB C Transport collar pressure spring
7	LSTPP0275FCZZ запросить цену →	AE C Stopper
8	PRNGP0077FCZZ запросить цену →	AA C Ring(E7)
9		0EURNGE040-// AB C Ring E4
10	XRESP50-06000 запросить цену →	AA C E type ring
11	NROLP0896FCZZ запросить цену →	AC C Transport roller
12		0EUSFT0465J// AQ N C Transport collar shaft
13		0EUSPR0410J// AD C Transport coller pressure spring
14		0EUSPR0409J// AC C Transport coller pressure spring
15		0EUCOV0408J// BB C Right door D
3		Paper transport unit1
4		Paper transport unit2
1		0EUGID0405J// AV C Paper feeding paper guide D
2	NSFTZ2462FCZZ запросить цену →	AG C PG shaft
3	MLEVP0758FCZZ запросить цену →	AE C Vertical transport actuator
4	MSPRC2633FCZZ запросить цену →	AB C Actuator return spring
5	MLEVP0759FCZZ запросить цену →	AD C Door detect actuator
6	MSPRC2636FCZZ запросить цену →	AB C Door detect actuator spring
7	XEBSD30P06000 запросить цену →	AA C Screw (3· 6)
8	LX-WZ2028SCZZ запросить цену →	AA C Washer
9	LSTYP0229FCZZ запросить цену →	AY C Transport stay right
10	CPWBF1256FC31 запросить цену →	AT E PFD PWB unit
11	XEBSD30P10000 запросить цену →	AA C Screw (3· 10)
12		0EURNGE070-// AB C Ring E7
13	NBRGP0191FCZZ запросить цену →	AB C PF bearing
14	NROLR1215FCZZ запросить цену →	AS C Vertical transport roller
15	XRESP70-08000 запросить цену →	AA C E type ring
16	LX-BZ0670FCZZ запросить цену →	AC C Screw
17	PCLR-0442FCZZ запросить цену →	AD C Sub collar
18	NSFTZ2463FCZZ запросить цену →	AG C Sub shaft
19	XEBSD30P12000 запросить цену →	AA C Screw (3· 12)
20	PGIDM1802FCZZ запросить цену →	AK C Paper feeding guide
21	XEBSD40P10000 запросить цену →	AA C Screw (4· 10)
22	XRESP30-05000 запросить цену →	AA C E type ring
23	MSPRC2710FCZZ запросить цену →	AD C Transport roller earth spring
24	LX-BZ0144FCZZ запросить цену →	AB C Screw
25		0EUTUB0401J// AC C Protect tube
26		0EUSEL0601J// AC C Pressure PG protect sheet
4		Paper transport unit2
5		Paper transport unit3
1		0EUGID0406J// AY C Transport stay upper
2	LX-NZ0088FCZZ запросить цену →	AC C Speed nut
3		0EUNZ-0602J// AC C Speed nut
4	XRESP70-08000 запросить цену →	AA C E type ring
5	NBRGM1052HCZZ запросить цену →	AE C Bearing
6		0EUANG0421J// AH C Transport drive gear fixing plate
7	LPINS0165FCZZ запросить цену →	AB C Pin (f 2-8)
8	NPLYZ0282FCZZ запросить цену →	AC C Pusher drive pulley
9		0EUBLT0335J// AH B Upper transport belt
10	XRESP50-06000 запросить цену →	AA C E type ring
11	0EUPLY0404J01 запросить цену →	AH C Transport pulley D ass’y
12		0EUSFT0453J// AH C Transport pulley D boss
13	XBPSD30P08KS0 запросить цену →	AA C Screw (3· 8KS)
14	0EUROL0325J01 запросить цену →	AV C Transport roller upper ass’y
15	NBRGC0248FCZZ запросить цену →	AD C Bearing
16		0EURNGE070-// AB C Ring E7
17	PCLR-0442FCZZ запросить цену →	AD C Sub collar
18	NSFTZ2463FCZZ запросить цену →	AG C Assist shaft
19	XEBSD30P12000 запросить цену →	AA C Screw (3· 12)
20		0EUROL0326J// AD C Roller D
21		0EUSFT0407J// AK C Transport collar shaft
22		0EURNGE050-// AB C Ring E5
23		0EUSPR0406J// AC C Transport collar pressure spring upper
24		0EUGID0407J// AW C Transport paper guide upper
25	XUBSD40P12000 запросить цену →	AA C Screw (4· 12)
26	XBBSD40P10000 запросить цену →	AA C Screw (4· 10)
27		0EUANG0422J// AH C Transport switch fixing plate
28	0EUHP655203-1 запросить цену →	AP B Photo sensor
29		0EUHAI0406J// AQ C PPD interface harness
30		0EUSTY0412J// AQ C Upper unit stay
31	XEPSD40P30000 запросить цену →	AA C Screw (4· 30)
5		Paper transport unit3
6		Drive unit
1		0EUCPL0303J// AF C Paper feeding coupling
2		0EUBLT0318J// AL B Drive belt [AR-DE2N]
3	XRESP60-08000 запросить цену →	AA C E type ring
4		0EUPLY0403J// AE C Pulley 40P
5	XRESP70-08000 запросить цену →	AA C E type ring
6	NGERH1246FCZZ запросить цену →	AE C Paper feeding drive gear (33T)
7		0EUCPL0304J// AF C Transport coupling
8		0EUGER0403J// AE C Transport drive gear (24T)
9	CGERH0406FC01 запросить цену →	AE C DV idle gear (24T)
10	LX-WZ0094FCZZ запросить цену →	AA C Washer
11	CGERH0432FC01 запросить цену →	AD C Gear (MM30T875)
12	0EUPLT0420J01 запросить цену →	AH C Drive frame
13	LX-BZ3008SC0M запросить цену →	AA C Screw (3· 8)
14	LX-BZ0670FCZZ запросить цену →	AC C Screw
15	XRESP50-06000 запросить цену →	AA C E type ring
16	NBRGC2019SCZZ запросить цену →	AC C Bearing
17		0EUCLC0304J// BA B Cluth 30T
18	NGERH0852FCZZ запросить цену →	AE C Gear 30T
19		0EUSFT0408J// AN C CL shaft A
20	LPINS0155FCZZ запросить цену →	AA C Pin (f 3-10)
21		0EUGER0402J// AF C Gear (30T/48T)
22	LHLDW1009ACZZ запросить цену →	AA C Clamp
23	0EUFRM0406J01 запросить цену →	BF E Drive frame 1 ass’y [AR-DE2N]
24		0EUBSH0501J// AD C Edge bushing
6		Drive unit
7		Rear frame
1	XHBSE40P10000 запросить цену →	AA C Screw (4· 10)
2		0EUANG0419J// AN C Desk rear exterior fixing plate
3	CDAIU0577FC31 запросить цену →	BE E Lift up unit
4		0EUMOT0306J// BL B Desk main motor
5	XHBSE30P12000 запросить цену →	AA C Screw (3· 12)
6		0EUPLT0423J// AN C Desk PWB fixing plate
7		0EUHLD0208C// AC C PWB support
8	0EUPWB0402J41 запросить цену →	BS N E Desk main PWB unit [AR-DE2N]
9		0EUHAI0409J// AV C Drive harness
10	LHLDW2106SCZZ запросить цену →	AB C Wire holder
11		0EUBSH0502J// AE C Edge protect bush
7		Rear frame

2. AARR--DDEE11NN

№	Артикул	Описание

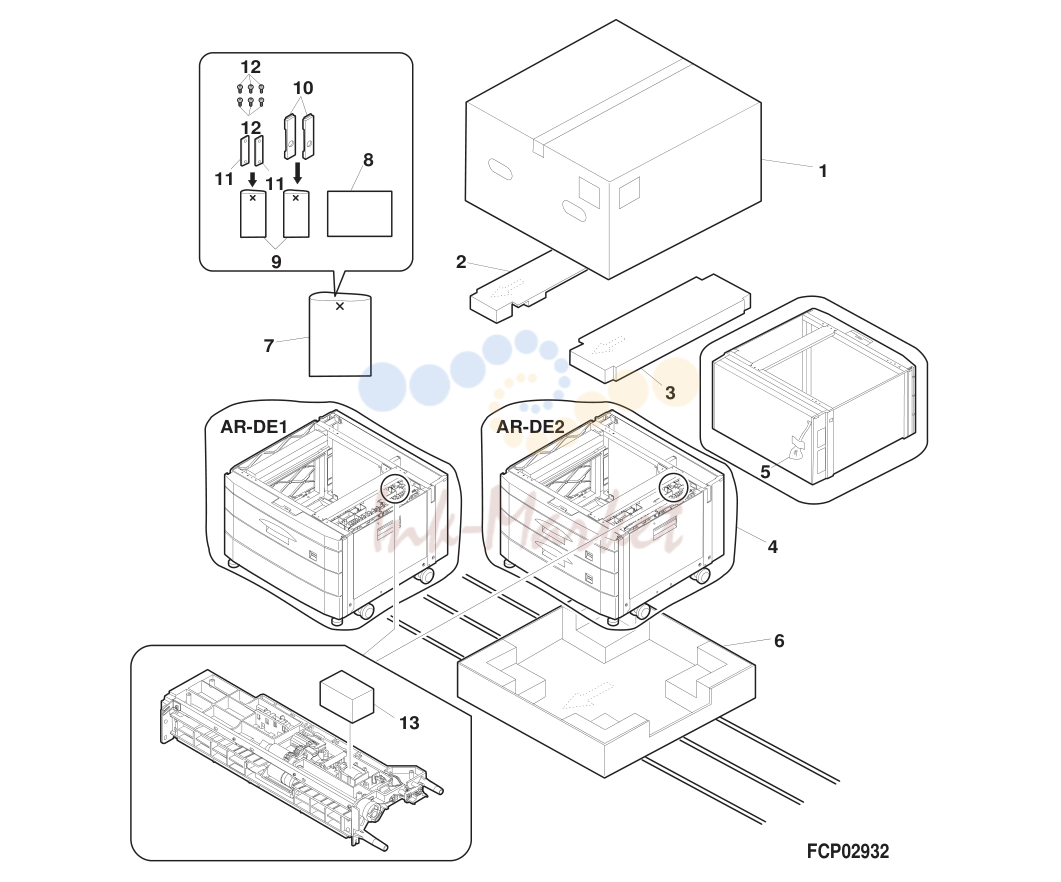

8		Packing list
1	0EUPKC0673J22 запросить цену →	BA N D Packing case (Japan only) [AR-DE2N]
2		0EUPKA0604J// AQ D Top packing cushion L
3		0EUPKA0605J// AS D Top packing cushion R
4		0EUSAK0601J// AG D Vinyl bag (1250· 700mm)
5	SPAK-545ECCZZ запросить цену →	AA D Vinyl bag (100· 220mm)
6	0EUPKA0601J01 запросить цену →	BA D Bottom case
7	SSAKA2341QCZZ запросить цену →	AA D Vinyl bag (230· 340mm)
8	TCADZ1390FCZZ запросить цену →	AD D Desk card (USA,Australia,U.Kingdom) [AR-DE1N]
9		0EUSAK0602J// AB D Vinyl bag (90· 170mm)
10		0EUCOV0407J// AG C Body joint plate cover
11		0EUPLT0424J// AE C Body joint plate R
12	XHBSE40P10000 запросить цену →	AA C Screw (4· 10)
13		0EUPKA0613J// AD D Solenoid fixing packing cushion
8		Packing list
9		Paper feed unit
1	NROLR1219FCZZ ✓ в наличии	AL C Pick up roller
2	NGERH1263FCZZ запросить цену →	AC C Pick up roller gear (24T)
3	NSFTZ2483FCZZ запросить цену →	AE C CG pick up roller shaft
4	XRESP50-06000 запросить цену →	AA C E type ring
5	NGERH1274FCZZ запросить цену →	AC C Idle gear (26T)
6	LSTPP0279FCZZ запросить цену →	AB C Stopper
7	MLEVP0761FCZZ запросить цену →	AD C Pick up roller lever L
8	NROLR1218FCZZ ✓ в наличии	AL C Paper feeding roller
9	NGERH1275FCZZ запросить цену →	AM C Paper feeding roller gear (24T)
10	MLEVP0762FCZZ запросить цену →	AD C Pick up roller lever R
11	XRESP70-08000 запросить цену →	AA C E type ring
12	NBRGP0549FCZZ запросить цену →	AC C Bearing (f 8)
13	NSFTZ2485FCZZ запросить цену →	AP C Paper feeding roller shaft
14	MSPRC2658FCZZ запросить цену →	AC C PF earth spring
15	VHPGP1A71A1-1 запросить цену →	AG B Photo sensor (GP1A71A1)
16	MLEVP0588FCZZ запросить цену →	AB C Solenoid lever
17	MSPRC2699FCZZ запросить цену →	AC C Solenoid lever spring
18	LPINS0317FCZZ запросить цену →	AB C Spring pin (f 3-18)
19	MARMP0250FCZZ запросить цену →	AC C Solenoid arm
20	RPLU-0327FCZZ запросить цену →	AQ B Pick up solenoid
21	DHAI-2049FCZZ запросить цену →	AQ C Paper feeding harness 1.2
22	XEBSD30P12000 запросить цену →	AA C Screw (3· 12)
23	PCLC-0279FCZZ запросить цену →	AV B PF clutch
24	LBRC-0048FCZ2 запросить цену →	AQ C Main bracket
25	LPLTM4057FCZ1 запросить цену →	AH C Reinforce plate
26	MSPRP2362FCZZ запросить цену →	AC C Earth spring
27	XEBSD30P08000 запросить цену →	AA C Screw (3· 8)
28	MLEVP0695FCZZ запросить цену →	AC C H Paper feeding lever
29	MLEVP0601FCZZ запросить цену →	AC C Sensor lever
30	PGIDM1825FCZ1 запросить цену →	AN C Lower guide
31	XEBSD40P10000 запросить цену →	AA C Screw (4· 10)
32	NROLR1229FCZZ ✓ в наличии	AL C Reverse roller
33	LPLTM5457FCZZ запросить цену →	AE C PF pressure plate
34	MSPRC2674FCZZ запросить цену →	AC C Pressure spring
35	CCLR-0372FC01 запросить цену →	AH C Collar
36	PCOVP1142FCZZ ✓ в наличии	AC C Cover
37	MSPRC2382FCZZ запросить цену →	AG C Spring
38	PCLR-0373FCBZ ✓ в наличии	AD C Collar
39	NSFTZ2484FCZZ запросить цену →	AF C Reverse roller shaft
40	XPSSJ20-15000 запросить цену →	AA C Spring pin (f 215)
41	LPINS0319FCZZ запросить цену →	AB C Spring pin (f 2-18)
42	LPLTM4057FCZZ запросить цену →	AF C Reinforce plate
43	XHBSE40P08000 запросить цену →	AA C Screw (4· 8)
901	DUNT-6923FCZZ запросить цену →	BM E 550 tray paper feeding unit
9		Paper feed unit
10		Paper tray unit
1	JHNDP0143FCZZ запросить цену →	AW C 550 tray handle
2	PCOVP1451FCZZ запросить цену →	AH C Tray handle cover
3	XEBSD30P12000 запросить цену →	AA C Screw (3· 12)
4	LPLTK5492FCZ1 запросить цену →	AE D Size display plate (AB series)
5	LPLTP5412FCZZ запросить цену →	AP C Side plate R
6	LPLTM5414FCZZ запросить цену →	AS C Rotation plate
7	PSHEZ3130FCZZ запросить цену →	AB C Rotation plate sheet
8	XEBSD30P08000 запросить цену →	AA C Screw (3· 8)
9	LX-WZ2028SCZZ запросить цену →	AA C Washer
10	NGERH0193FCZZ запросить цену →	AB C UC manual feed gear
11	PGIDH1833FCZZ запросить цену →	AC C Side plate guide
12	PTPE-0243FCZZ запросить цену →	AD C Side plate tape
13	LPLTP5411FCZZ запросить цену →	AQ C Side plate F
14	MLEVP0755FCZZ запросить цену →	AG C Side plate F lever
15	MSPRC2640FCZZ запросить цену →	AC C Side plate F lever spring
16	LPLTP5413FCZZ запросить цену →	AF C Rear plate
17	MSPRC2641FCZ1 запросить цену →	AB C Rear plate spring
18	MLEVP0754FCZZ запросить цену →	AF C Rear plate lever
19	XBPSD40P08KS0 запросить цену →	AA C Screw (4· 8KS)
20	LPLTM5415FCZZ запросить цену →	AG C Lift plate
21	XEBSD40P08000 запросить цену →	AA C Screw (4· 8)
22	LX-BZ0833FCZZ запросить цену →	AC C Rotation plate screw
23	LSTPP0314FCZZ ✓ в наличии	AA C E3 stopper
24	NSFTZ2467FCZZ запросить цену →	AF C Size detection ratch shaft
25	LDAIU0576FCZZ запросить цену →	AG C Size detection block
26	MSPRC2642FCZZ запросить цену →	AB C Tray earth spring
27	NGERK1272FCZZ запросить цену →	AF C Gear
28	XBBSD40P10000 запросить цену →	AA C Screw (4· 10)
29	NSFTZ2466FCZZ запросить цену →	AR C Lift shaft
30	NBRGP0191FCZZ запросить цену →	AB C PF bearing (M8)
31	XRESP70-08000 запросить цену →	AA C E type ring
32	TLABZ4243FCZZ запросить цену →	AD C Size disray label (Inch series) [AR-DE1N]
33	MSPRC2669FCZZ запросить цену →	AB C Tray right earth spring
34	LPLTM5416FCZZ запросить цену →	AH C Tray reinforce plate right
35	PTME-0272FCZZ запросить цену →	AG C Tray pawl right
36	LHLDZ1377FCZZ запросить цену →	AD C Rear plate holder
37	LX-BZ0531FCZZ запросить цену →	AA C Screw (4· 8)
38	PTME-0273FCZZ запросить цену →	AG C Tray pawl left
39	GCASP0173FCZZ запросить цену →	BB D 550 tray case
40	LHLDW1226FCZZ запросить цену →	AB C Turn fasner
41	TCADZ1275FCZZ запросить цену →	AB D Tray caution card
901	CCASP0173FC35 запросить цену →	BP E Tray unit (AB series) [AR-DE1N]

Источник: Инк-Маркет.ру.

← Все статьи
