Sharp AR-C100 C150PG — каталог запчастей со схемами

Содержание

1. PARTS GUIDE
2. 4 Operation panel unit

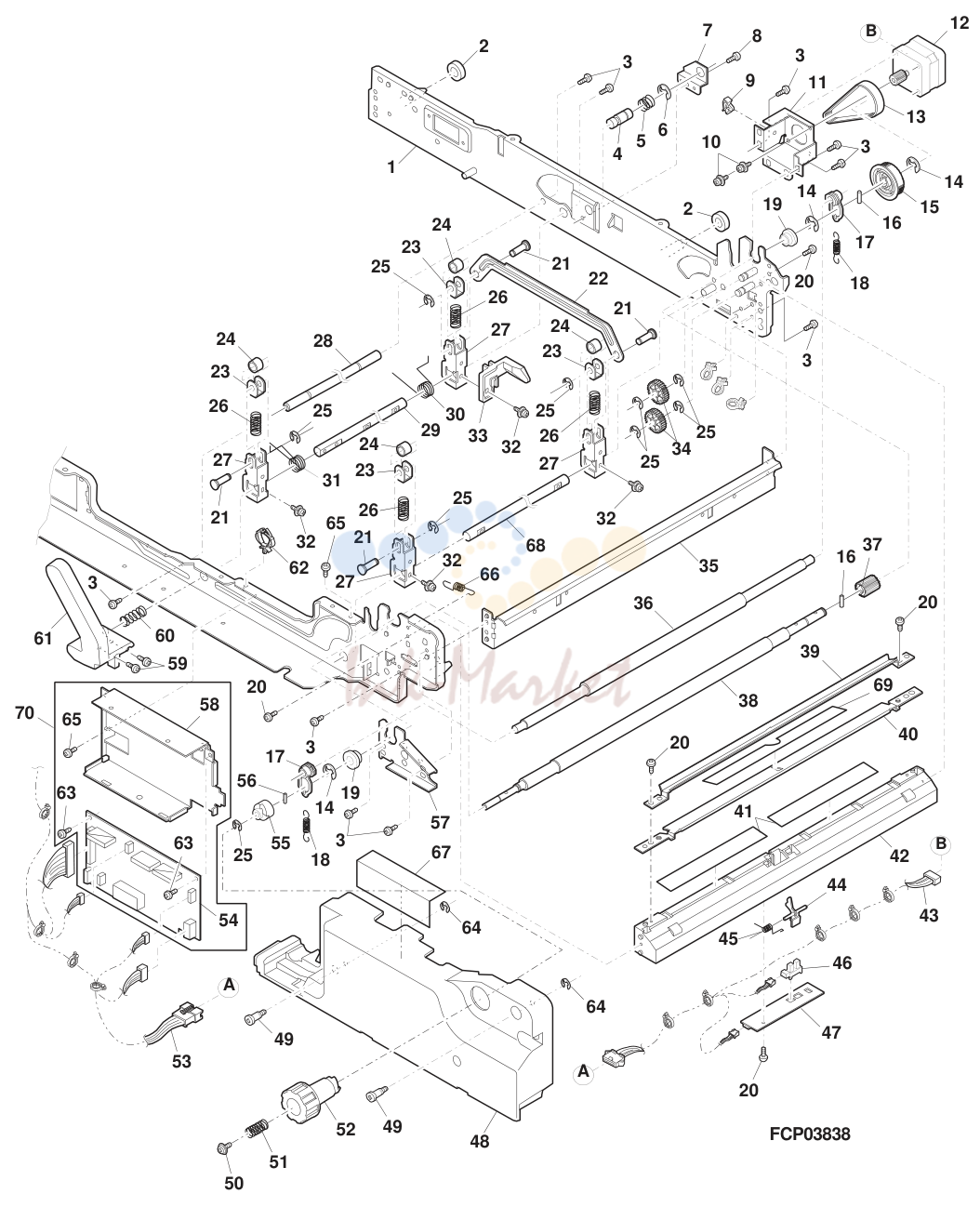

3. 9 Transfer belt out side unit 1

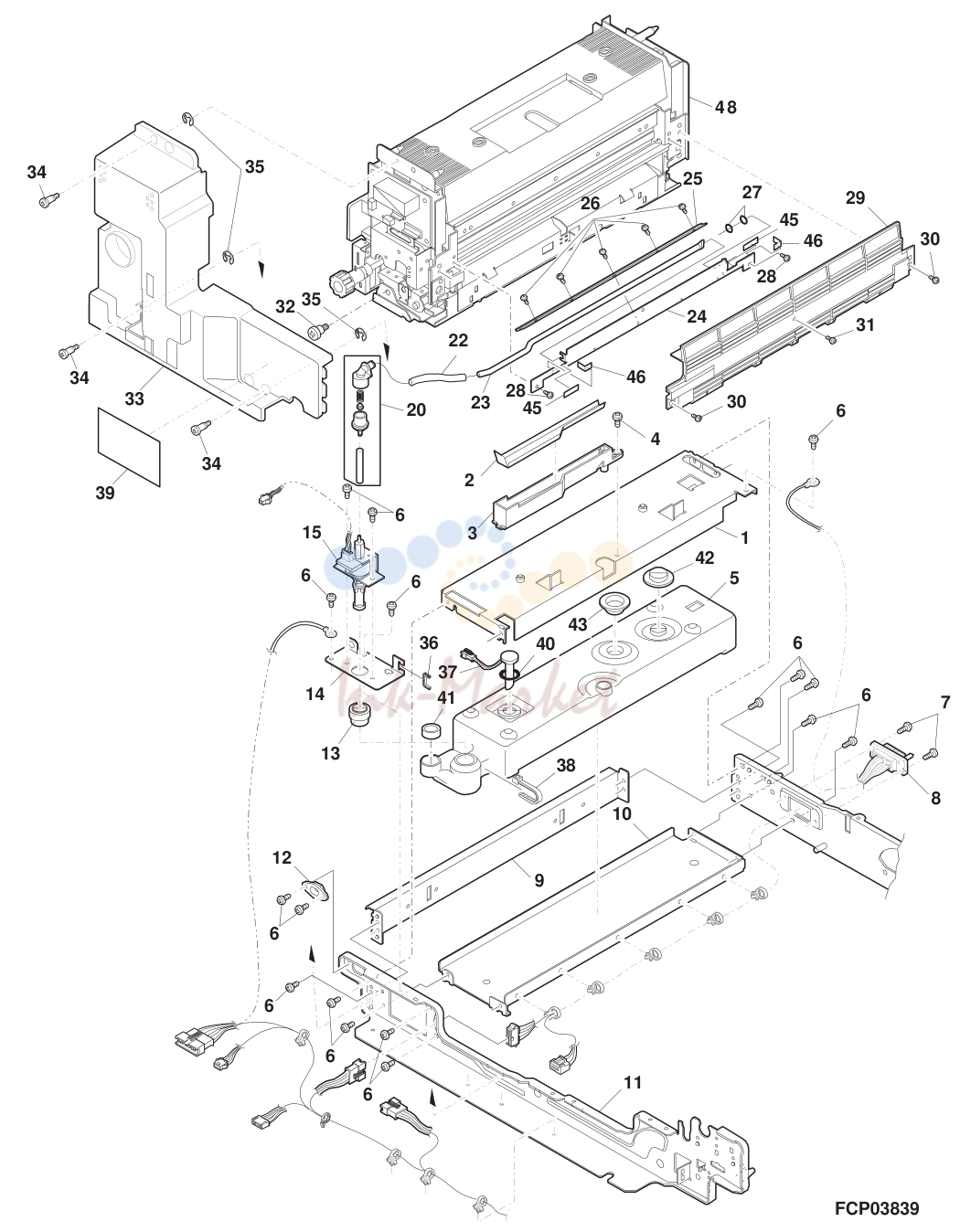

4. 10 Transfer belt out side unit 2

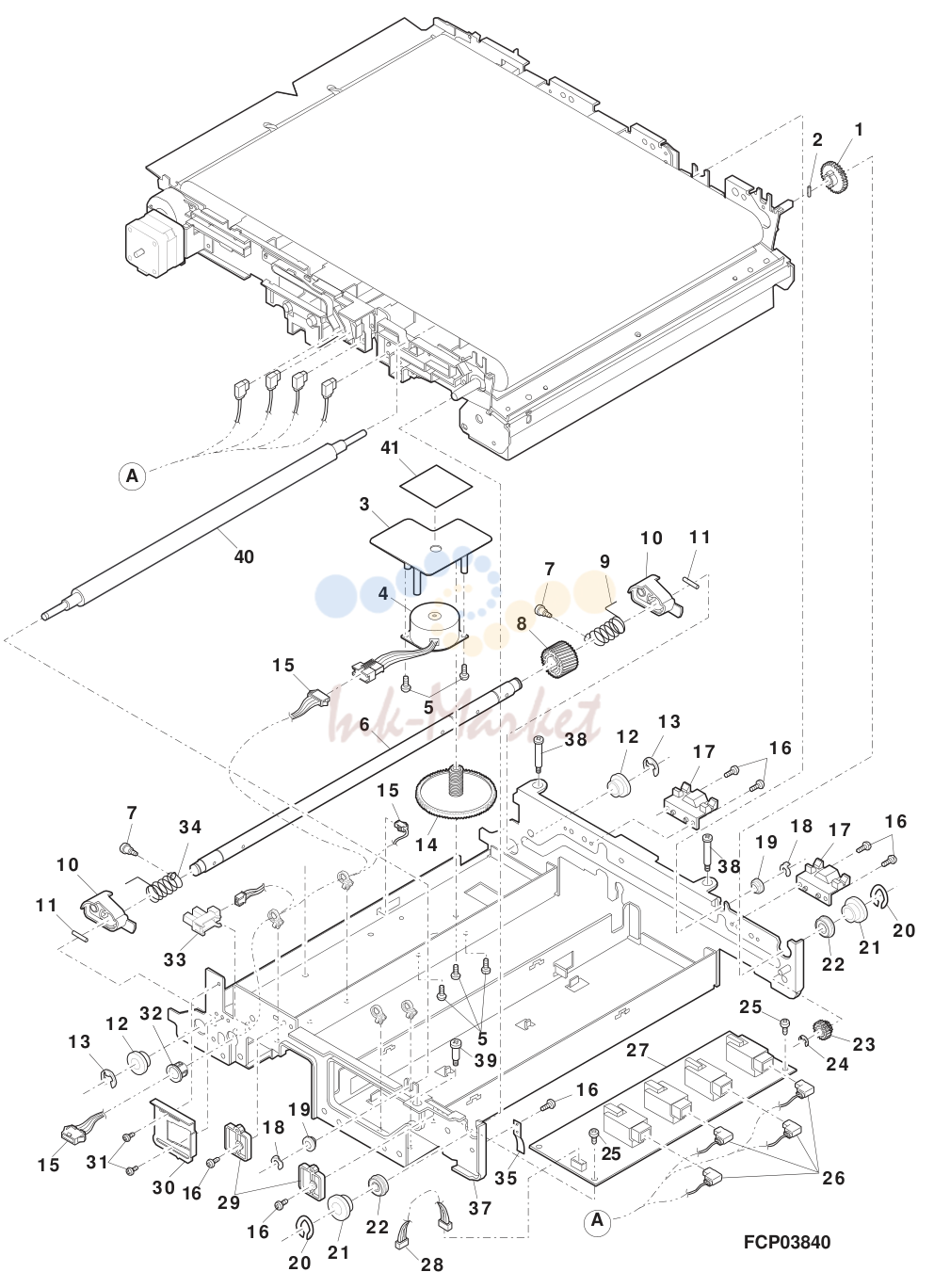

5. 11 Transfer belt middle unit

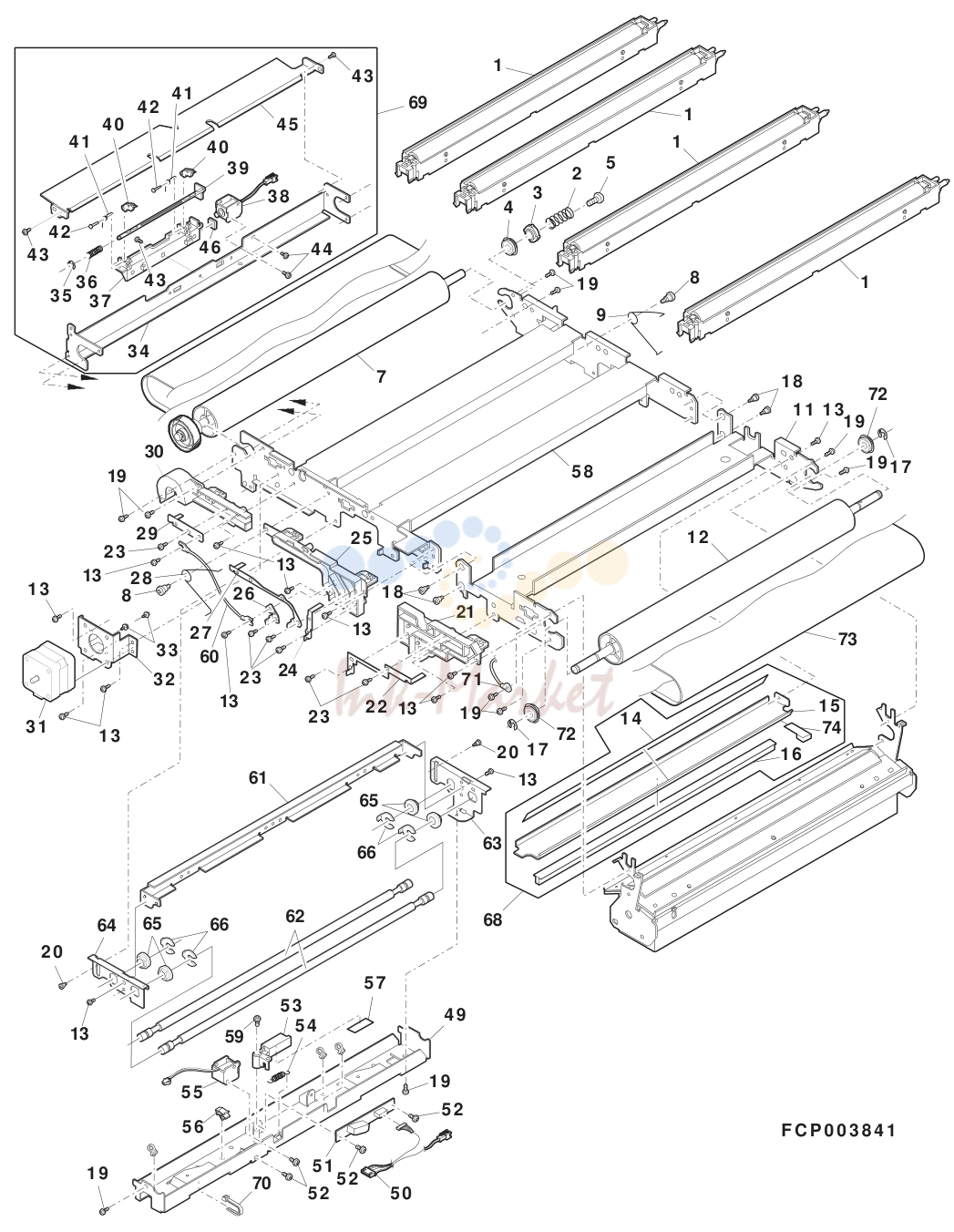

6. 12 Transfer belt inner unit
7. 15 Rear frame 2
8. 20 Fusing unit 2
9. 32 Multi manual paper feeding unit [AR-C150]
10. 35 Tray paper feeding unit
11. 36 Tranfer holder unit 37 Waste toner tank unit
12. 40 Packing Material & Accessories

1. PARTS GUIDE

№	Артикул	Описание
1		Exteriors \ Multi manual paper feeding unit
2		Document size sensor unit [AR-C150]
3		Original cover(Except U.S.A, ] Multi tray unit [AR-C150]
4		Operation panel unit . Tranfer holder unit
5		Optical unit 1 a Waste toner tank unit
6		Optical unit 2 b MC unit
7		Copy lamp unit c ICU PWB fixing Ass’y
8		2nd,3rd Mirror holder unit d Packing Material & Accessories
9		Transfer belt out side unit 1 e PCU Main PWB unit
1		Exteriors
1	CCAB-0921FC32 запросить цену →	BF N E Upper cabinet rear unit (Other countries)
2	XHBSE40P08000 запросить цену →	AA C Screw (4·8)
3	GCAB-0925FCZZ запросить цену →	AY N C Rear exteriors upper
4	GCAB-0919FCZ1 запросить цену →	AY N C Rear exteriors
5	CFIX-0517FC06 запросить цену →	AN C Table glass fixing plate left (AR-C150)(Inch series)
6	CGLSP0094FC01 запросить цену →	AV N B Shading glass
7	LFIX-0516FCZZ запросить цену →	AL C Table glass fixing plate right
8	XBTSE40P04000 запросить цену →	AA C Screw (4·4)
9	GCAB-0917FCZZ запросить цену →	AU N C Upper exteriors rigth
10	GCAB-0923FCZ2 запросить цену →	BA N C Right cabinet upper (AR-C150)(Japan)
11	GCAB-0913FCZZ запросить цену →	AV N C Rigth exteriors lower R
12	GCAB-0914FCZZ запросить цену →	AM N C Rigth exteriors lower
13	GCAB-0912FCZZ запросить цену →	AS N C Rigth exteriors lower F
14	CCAB-0910FC31 запросить цену →	BC N C Front exteriors lower unit
15	CCOVP1471FC31 запросить цену →	AZ N C Frame cover unit
16	PCOVP1473FCZZ запросить цену →	AH N C ROM cover
17	LPIN-0277FCZZ запросить цену →	AB C Slide pin, ADU delivery side rail
18	LHLDW1152FCZZ запросить цену →	AC C Bush (EH-14)
19	MHNG-0204FCZZ запросить цену →	AD N C Front cab. hinge L
20	MHNG-0205FCZZ запросить цену →	AH N C Front cab. hinge R
21	LX-BZ0892FCZZ запросить цену →	AB C Screw (4·10)
23	CCAB-0916FC31 запросить цену →	BG N C Left exteriors lower unit
24	GCAB-0915FCZ1 запросить цену →	BA N C Left exteriors upper (AR-C150)
25	GCAB-0918FCZZ запросить цену →	AU N C Upper exteriors left
26	TLABH4397FCZZ запросить цену →	AC N C Caution label (Canada)
27	PGLSP0074FCZZ запросить цену →	BA N C Table glass
28	LPLTM2573FCZ1 запросить цену →	AD C MG Plate (AR-C150)
29	XBSSE30P10000 запросить цену →	AA C Screw (3·10)(AR-C150)
30	CPNLC0240FC53 запросить цену →	CN N E Operation panel unit (AR-C150)(English area)
31	TLABZ4387FCZZ запросить цену →	AL N C Color mark label
32	PFTA-0134FCZZ запросить цену →	AF C Connector cover
33	XHBSE30P06000 запросить цену →	AA C Screw (3·6)
34	LBNDZ0074FCZZ запросить цену →	AE C Front cabinet band
35	JHNDP0149FCZZ запросить цену →	AW N C Tray handle (AR-C150)
1		Exteriors
36	LPLTK5620FCZZ запросить цену →	AE N C Tray size display plate (AR-C150)(AB series)
37	LPLTM5642FCZZ запросить цену →	AF C Tray cover fixing plate L (AR-C150)
38	LPLTM5643FCZZ запросить цену →	AE C Tray cover fixing plate R (AR-C150)
39	PTME-0275FCZZ запросить цену →	AD N C Tray lock pawl (AR-C150)
40	PCOVP1451FCZZ запросить цену →	AH N C Tray handle cover (AR-C150)
41	XEBSD30P12000 запросить цену →	AA C Screw (3·12)(AR-C150)
43	TLABS4306FCZZ запросить цену →	AC D Noise label (AR-C150)(U.S.A,Canada)
44	TLABZ4197FCZZ запросить цену →	AD D Heater sw label (AR-C100)(Japan)
45	TCAUH0918FCZZ запросить цену →	AA D Service caution label (AR-C150)(Australia,NewZealand)
46	LSTPG0351FCZZ запросить цену →	AF N C Front cabinet stopper
47	XEBSD30P14000 запросить цену →	AA C Screw (3·14)
48	TCAUH1040FCZZ запросить цену →	AC D Copy lamp caution label (AR-C150)(USA,Canada)
49	PCOVP1266FCZZ запросить цену →	AK N C Rear cabinet cover
50	XHBSE30P08000 запросить цену →	AA C Screw (3·8)
51	PSPAF1422FCZZ запросить цену →	AA N C Spacer
52	PCOVP0941FCZ1 запросить цену →	AC N C Top cabinet rear cover L (U.S.A,Canada,Germany,Europe,U.Kingdom,Australia,New Zealand)
53	PCOVP0911FCZ1 запросить цену →	AC N C Top cabinet rear cover R (U.S.A,Canada,Germany,Europe,U.Kingdom,Australia,New Zealand)
54	XEBSD40P08000 запросить цену →	AA C Screw (4·8)
55	PCOVP1472FCZZ запросить цену →	AR N C Waste toner cover
56	MSPRC2715FCZZ запросить цену →	AC N C Waste toner cover spring
1		Exteriors
35		39 FCP03830
2		Document size sensor unit
1	NSFTZ1805FCZZ запросить цену →	AE C Original detection fulcrum shaft
2	XRESP30-06000 запросить цену →	AA C E type ring
3	MSPRT1563FCZZ запросить цену →	AC C Manuscript detect spring
4	XBPSD30P06KS0 запросить цену →	AA C Screw (3·6KS)
5	MARMP0147FCZ1 запросить цену →	AL N C Original detection fulcrum arm upper
6	PSLDH0178FCZZ запросить цену →	AD C Original detect shield plate
7	CPWBF0934FC32 запросить цену →	AX E ORS emission PWB (Other countries)
8	LHLDZ1085FCZ1 запросить цену →	AD C Original detection fulcrum holder
9	LBSHZ1102CCZZ запросить цену →	AC C Rubber roller bushing
10	MARMP0148FCZ1 запросить цену →	AL N C Original detection fulcrum arm lower
11	XEPSD30P05000 запросить цену →	AA C Screw (3·5)
12	GCAB-0921FCZZ запросить цену →	AX N C Upper exteriors rear
13	CARMP0147FC35 запросить цену →	BB N E Document size sensor unit (Other countries)
14	PSHEP4799FCZZ запросить цену →	AB N C Upper exteriors rear sheet
2		Document size sensor unit
3		Original cover(Except U.S.A,Canada,Geramany,Europe,U.Kingdom,Australia,New Zealand)
1	PSHEZ2715FCZZ запросить цену →	AU D OC sheet
2	XJBSD40P12000 запросить цену →	AA C Screw (4·12)
3	MHNG-0172FCZ2 запросить цену →	AQ C OC hinge L
4	MHNG-0173FCZ2 запросить цену →	AQ C OC hinge R
5	GCOVH0212FCZ1 запросить цену →	AY D Original cover R
6	PSTK-0015FCZ1 запросить цену →	AN C OR stocker
8	MHNG-0170FCZ1 запросить цену →	AE C OC cover hinge
9	LPINS0280FCZZ запросить цену →	AD C OC cover hinge pin
10	XEBSD40P08000 запросить цену →	AA C Screw (4·8)
11	GCOVH0211FCZ1 запросить цену →	AY D Original cover F
3		Original cover(Except U.S.A,Canada,Geramany,Europe,U.Kingdom,Australia,New Zealand)
4		Operation panel unit
1	HPNLC0239FCZZ запросить цену →	AY N C Operation panel A
2	CPWBF1107FC52 запросить цену →	AX E Inverter PWB unit
3	XEPSD30P08000 запросить цену →	AA C Screw (3·8)
4	PCOVP1474FCZZ запросить цену →	AF N C Card counter cover A
5	DHAI-3034FCZZ запросить цену →	AN N C MSW harness
6	VVLLM400031-1 запросить цену →	BY B LCD (LM400031)
7	LHLDZ1359FCZZ запросить цену →	AL C LCD holder A
8	QEARP0097FCZZ запросить цену →	AD C LCD earth plate
9	LBNDJ0013FCZ1 запросить цену →	AA C Wire band
10	DHAI-3035FC11 запросить цену →	AW N C Operation main harness
11	PSHEP4750FCZZ запросить цену →	AQ N C LCD sheet (AR-C150)(English area)
12	HPNLH0238FCZZ запросить цену →	BH C Touch panel
13	CPWBF1328FC81 запросить цену →	BE N E OP PWB R unit
14	CBTN-0239FC03 запросить цену →	AN N C Ten key
15	CBTN-0247FC01 запросить цену →	AF N C CA Key
16	CBTN-0242FC01 запросить цену →	AL C Interrupt key
17	CBTN-0245FC01 запросить цену →	AL N C Copy key
18	CBTN-0246FC01 запросить цену →	AN N C Color select key
19	CPNLC0240FC03 запросить цену →	AU N C Operation panel (AR-C150)(English area)
20	HINDP0777FCZ1 запросить цену →	AH N C Key sheet (AR-C150)(English area)
21	JBTN-0243FCGZ запросить цену →	AK N C Exchange key (AR-C150)(U.S.A,Canada,Geramny,Europe,U.Kingdom,Australia,New Zealand)
23	LHLDZ1360FCZZ запросить цену →	AH C LCD holder B
24	CPWBN1343FC51 запросить цену →	BU E Operation control PWB unit
26	QSW-C9295QCZZ запросить цену →	AL N B Switch
27	DHAI-3045FCZZ запросить цену →	AF N C OP R harness
28	CCOVP1471FC31 запросить цену →	AZ N C Frame cover unit
29	PCOVP1473FCZZ запросить цену →	AH N C ROM cover
30	DHAI-3046FCZZ запросить цену →	AG N C OP LR harness (AR-C150)
31	DHAI-3044FCZZ запросить цену →	AF N C OP L harness (AR-C150)
32	VHI28F161A15F запросить цену →	BM N B Ope flash PWB (AR-C150)
33	RCORF0006QSZZ запросить цену →	AL C Core (RFC-8)
34	CPWBF1329FC81 запросить цену →	AZ N E OP PWB L unit (AR-C150)
901	CPNLC0240FC53 запросить цену →	CN N E Operation panel unit (AR-C150)(English area)

2. 4 Operation panel unit

№	Артикул	Описание
5		Optical unit
1	DHAI-2984FCZZ запросить цену →	AZ N C Optical harness
2	LPLTM5430FCZZ запросить цену →	AP C OC fixing plate
3	XHBSD40P08000 запросить цену →	AA C Screw (4·8)
4	XHBSD30P08000 запросить цену →	AA C Screw (3·8)
5	LPLTM5488FCZZ запросить цену →	AE N C Connector fixing plate A
6	LPLTM5627FCZZ запросить цену →	AE N C Rear cabinet fixing plate
7	LBSHZ2050SCZZ запросить цену →	AB C Edge bushing (EDS-1208U)
8	DHAI-3053FCZZ запросить цену →	AH N C CCD PS harness
9	CDAIU0595FC31 запросить цену →	CL N E CCD unit
10	LX-BZ0335FCZZ запросить цену →	AA C Screw (4·6)(Red)
11	CPWBF1389FC31 запросить цену →	AU N E CCD PS PWB unit
12	LSUPP0115FCZZ запросить цену →	AB C Supporter
13	XBBSD40P10000 запросить цену →	AA C Screw (4·10)
14		VHPGP3A38//-1 AH B Photo transistor (GP3A38)
15	LFIX-0522FCZZ запросить цену →	AE N C CCD harness fixing plate
16	XBBSD40P06000 запросить цену →	AA C Screw (4·6)
17	VHPGP1A22LC-1 запросить цену →	AK B Photo sensor (GP1A22LC)
18	CPWBF1332FC31 запросить цену →	BB N E Scanner motor PWB unit
19	LSUPP0117FCZZ запросить цену →	AC N C Supporter
20	LPLTM5550FCZZ запросить цену →	AM N C Optical frame support plate
21	CPWBF1294FC34 запросить цену →	AY N E ORS PD PWB unit (Other contries)
22	LHLDZ1381FCZZ запросить цену →	AL N C ORS PWB holder
23	DHAI-3130FCZZ запросить цену →	AH N C CCD/ICU 2 harness (AR-C150:1st lot / AR-C100:from 1999.9)
24	DHAI-3129FCZZ запросить цену →	AH N C CCD/ICU 1 harness (AR-C150:1st lot / AR-C100:from 1999.9)
25	LPLTM5547FCZZ запросить цену →	AN N C Optical unit Lower.Left plate
28	PCOVP1484FCZZ запросить цену →	AQ N C Dark box cover A
29	XEBSD40P06000 запросить цену →	AA N C Screw (4·6)
31	LX-LZ0024FCZZ запросить цену →	AC N C Push Livet
35	XHBSE40P06000 запросить цену →	AA C Screw (4·6)
36	TLABH4380FCZZ запросить цену →	AD N C Electric caution label
37	PSHEP4760FCZZ запросить цену →	AC N C Scanner protect film
38	PGSK-0034FCZZ запросить цену →	AG C Gasket A
39	XBPSD40P08K00 запросить цену →	AA C Screw (4·8K)
40	XWHSD30-05070 запросить цену →	AA C Washer
41	RCORF0035FCZZ запросить цену →	AM C Core
42	LBNDJ0013FCZ1 запросить цену →	AA C Cable band
901	DUNT-6992FCZZ запросить цену →	CX N E Optical unit (include 6)
5		Optical unit
35		22 3 FCP03834
6		Optical unit
1	PWIR-0186FCZZ запросить цену →	AS C MB wire
2	XBBSD40P10000 запросить цену →	AA C Screw (4·10)
3	LPLTM5434FCZ1 запросить цену →	AC C Wire fixing plate
4	CREFL0171FC31 запросить цену →	BQ N E Copy lamp unit
5	NPLYZ0181FCZZ запросить цену →	AB C CL pulley
6	CHLDZ1398FC31 запросить цену →	BF N E 2,3Mirror unit
7	NPLYZ0359FCZZ запросить цену →	AM C Winder pulley DN
8	LX-BZ0049FCZZ запросить цену →	AB C Screw (4·6)
9	XRESP70-08000 запросить цену →	AA C E type ring
10	LX-BZ0324FCZZ запросить цену →	AA C Screw (3·4)
11	NSFTZ2541FCZZ запросить цену →	AN N C Winder drive shaft
12	PFILD0186FCZZ запросить цену →	AF C Fan filter
13	XEPSD40P30000 запросить цену →	AA C Screw (4·30)
14	NFANP0056FCZZ запросить цену →	AX N B Fan
15	PDUC-0061FCZZ запросить цену →	AM C CFM duct
16	LBNDJ0013FCZ1 запросить цену →	AA C Wire band
17	LPLTM5626FCZZ запросить цену →	AF N C Optical unit fixing plate R
18	MSPRC2737FCZZ запросить цену →	AC N C Mirror motor adjust spring
19	LPLTM5606FCZZ запросить цену →	AG N C Mirror motor fixing plate
20	PDMP-0004FCZZ запросить цену →	AP N C Mirror motor dumper
22	XBPSD40P10000 запросить цену →	AA C Screw (4·10)
23	RMOTP0840FCZZ запросить цену →	BN N B Scanner drive motor
24	NBLTH0317FCZZ запросить цену →	AH N B MB drive belt
25	NPLYZ0353FCZZ запросить цену →	AU N C Pulley (98T)
26	NBRGY0466FCZZ запросить цену →	AK C Ball bearing (M8-M16)
27	PGUMS0228FCZZ запросить цену →	AA C Table glass rubber
28	PSHEZ4513FCZZ запросить цену →	AB C Glass sheet
30	LPLTM5625FCZZ запросить цену →	AF N C Optical unit fixing plate F
31	LX-BZ0335FCZZ запросить цену →	AA C Screw (4·6)(Red)
32	NPLYZ0340FCZZ запросить цену →	AC C L pulley N
33	LX-BZ0266FCZZ запросить цену →	AB C Screw
34	PGUMS0147FCZZ запросить цену →	AA C Table glass rubber (small)
35	CPLTM5436FC01 запросить цену →	AG C Pulley fixing plate
36	NPLYZ0167FCZZ запросить цену →	AF C Pulley
37	LX-BZ0618FCZZ запросить цену →	AA C Screw (4·4)(Black)
38	LRALM0156FCZZ запросить цену →	AH C MB-B rail F
39	PGUMS0273FCZZ запросить цену →	AB N C Glass rubber
40	LRALM0173FCZZ запросить цену →	AG N C MB-B rail R
41	CSFTZ2541FC31 запросить цену →	BB N E Winder drive shaft unit
42	PSHEZ4792FCZZ запросить цену →	AC N C Duct sheet
901	DUNT-6992FCZZ запросить цену →	CX N E Optical unit (include 5)
6		Optical unit
7		Copy lamp unit
1	RLMPU0635FCZZ запросить цену →	AZ N B Copy lamp
2	PREFL0171FCZZ запросить цену →	AW N C Reflector
3	XHBSD30P06000 запросить цену →	AA C Screw (3·6)
4	PREFL0170FCZZ запросить цену →	AL N C Sub reflector
5	LDAIU0596FCZZ запросить цену →	AS N C Base plate
6	MSPRP2740FCZZ запросить цену →	AK N C Lamp spring R
8	LPLTP5598FCZZ запросить цену →	AR N C Side plate R
9	MSLI-0057FCZZ запросить цену →	AC C Slider (45493-01A)
10	PCUSU0203FCZZ запросить цену →	AE C Cushion
11	LDAIU0597FCZZ запросить цену →	AF N C Fixing plate
12	MSPRP2101FCZZ запросить цену →	AC C Mirror spring
13	PMIR-0156FCZZ запросить цену →	AS B 1st mirror
14	DHAI-2972FCZZ запросить цену →	AV N C CL lead harness
15	LPLTP5597FCZZ запросить цену →	AR N C Side plate F
16	MSPRP2739FCZZ запросить цену →	AG N C Lamp spring F
18	LPLTM4714FCZZ запросить цену →	AE C Terminal plate
19	XBPBN30P05K00 запросить цену →	AB C Screw (3·5K)
20	XEBSD30P04000 запросить цену →	AA C Screw (3·4)
21	XEBSD30P06000 запросить цену →	AA C Screw (3·6)
22	XBPSD30P06000 запросить цену →	AA C Screw (3·6)
23	LBNDJ0013FCZ1 запросить цену →	AA C Cable band
901	CREFL0171FC31 запросить цену →	BQ N E Copy lamp unit
7		Copy lamp unit
10		15 22 20 FCP03836
8		2nd,3rd Mirror holder unit
1	LHLDZ1318FCZZ запросить цену →	AK C CL pulley holder
2	XHBSD30P08000 запросить цену →	AA C Screw (3·8)
3	NPLYZ0167FCZZ запросить цену →	AF C Pulley
4	LX-WZ1003HCZZ запросить цену →	AA C Washer (8.2·11·0.5)
5	LX-BZ0618FCZZ запросить цену →	AA C Screw (4·4)(Black)
6	LFIX-0284FCZZ запросить цену →	AC C Mirror fixing plate
7	XEPSD40P06000 запросить цену →	AA C Screw (4·6)
8	LX-BZ0335FCZZ запросить цену →	AA C Screw (4·6)(Red)
9	CSLI-0103FC31 запросить цену →	AF C Slider (4pcs/set)
10	PCUSS0201FCZZ запросить цену →	AA C MB-B cushion
11	PMIR-0157FCZZ запросить цену →	AR N B 2nd,3rd Mirror
12	CPLTM5437FC01 запросить цену →	AL C Pulley hold plate F
13	LHLDZ1398FCZZ запросить цену →	AR N C 2,3 Mirror holder
14	CPLTM5438FC01 запросить цену →	AL C Pulley hold plate R
901	CHLDZ1398FC31 запросить цену →	BF N E 2,3Mirror unit
8		2nd,3rd Mirror holder unit
9		Transfer belt out side unit
1	CFRM-0989FC02 запросить цену →	AV N C Transport frame
2	PGUMS0280FCZZ запросить цену →	AD N C Stopper rubber
3	XHBSE40P08000 запросить цену →	AA C Screw (4·8)
4	NSFTZ2520FCZZ запросить цену →	AE N C Frame lock shaft
5	MSPRC2733FCZZ запросить цену →	AB N C Lock shaft spring
6	XRESP80-08000 запросить цену →	AA C E type ring
7	LSTYM0237FCZZ запросить цену →	AD N C Lock shaft support stay
8	XHPSD30P08KS0 запросить цену →	AB C Screw (3·8KS)
9	LHLDW1426FCZZ запросить цену →	AC C Cable holder
10	XBPSD30P06KS0 запросить цену →	AA C Screw (3·6KS)
11	LPLTM5538FCZZ запросить цену →	AG N C PS motor fixing plate
12	RMOTP0839FCZZ запросить цену →	BB N B PS drive motor
13	NBLTH0316FCZZ запросить цену →	AG N B PS timing belt
14	XRESP70-08000 запросить цену →	AA C E type ring
15	NPLYZ0352FCZZ запросить цену →	AE N C PS drive pulley
16	LPINS0155FCZZ запросить цену →	AA C Pin (f3-10)
17	NBRGP0604FCZZ запросить цену →	AD N C PS bearring
18	MSPRC2731FCZZ запросить цену →	AC N C PS pressure spring
19	NBRGC0632FCZZ запросить цену →	AE C Bearing (8·16)
20	XEBSD30P08000 запросить цену →	AA C Screw (3·8)
21	NSFTZ2519FCZZ запросить цену →	AE N C Lift roller shaft
22	MLNKM0026FCZZ запросить цену →	AG N C Lift link
23	MARMM0254FCZZ запросить цену →	AD N C Arm B
24	NPLYC0016FCZZ запросить цену →	AD C Pulley
25	XRESP50-06000 запросить цену →	AA C E type ring
26	MSPRC2783FCZZ запросить цену →	AC N C Lift spring
27	MARMM0253FCZZ запросить цену →	AF N C Arm A
28	NSFTZ2522FCZZ запросить цену →	AN N C Support shaft A
29	NSFTZ2518FCZZ запросить цену →	AR N C Shaft A
30	MSPRC2735FCZZ запросить цену →	AD N C Lift support spring A
31	MSPRC2784FCZZ запросить цену →	AD N C Lift support spring B
32	XBPUW40P14KS0 запросить цену →	AC C Screw (4·14KS)
33	LPLTM5539FCZZ запросить цену →	AH N C Lock plate
34	NGERH0043GCZZ запросить цену →	AC C Gear (26T)
35	LPLTM5540FCZZ запросить цену →	AL N C Plate R
36	NROLR1257FCZZ запросить цену →	AU N C PS roller upper
37	NGERH1301FCZZ запросить цену →	AD N C Gear (18T)
38	NROLM1245FCZZ запросить цену →	AZ N C PS roller lower
39	PGIDH1841FCZZ запросить цену →	AH N C PS front PG upper
40	PGIDH1842FCZZ запросить цену →	AL N C PS front PG middle
41	PSHEP4634FCZZ запросить цену →	AC N C PS lower sheet
42	LHLDZ1396FCZZ запросить цену →	AL N C PS front PG holder
43	DHAI-2998FCZZ запросить цену →	AQ N C PS harness
44	MLEVP0773FCZZ запросить цену →	AD N C PS front actuator
45	MSPRC2734FCZZ запросить цену →	AC N C Actuator spring
46	VHPGP1A71A1-1 запросить цену →	AG B Photo sensor (GP1A71A1)
47	RDTCH0137FCZZ запросить цену →	BC N B Humidity sensor
48	PCOVP1483FCZZ запросить цену →	AQ N C Cover
49	LX-BZ0878FCZZ запросить цену →	AE N C Screw
50	LX-BZ0711FCZZ запросить цену →	AA C Screw (3·8)
51	MSPRC1954FCZ1 запросить цену →	AC C Ratchet spring
52	JKNBP0121FCZZ запросить цену →	AE C Fusing knob
53	DHAI-2997FCZ2 запросить цену →	BB N C PCU sub harness
54	CPWBN1342FC52 запросить цену →	BU N E PCU sub PWB unit
55	LDAIU0450FCZZ запросить цену →	AB C Ratchet block
56	LPINS0096FCZZ запросить цену →	AB C Pin (f3-12)
57	LPLTM5537FCZZ запросить цену →	AE N C Plate
58	LPLTM5542FCZZ запросить цену →	AK N C PS sub PWB fixing plate
59	XBPUW40P20KS0 запросить цену →	AC C Screw (4·20KS)
60	MSPRC2732FCZZ запросить цену →	AC N C Pressure spring
61	JHNDP0148FCZZ запросить цену →	AT N C Transfer lift handle
62	LHLDW1038FCZZ запросить цену →	AA C Cable holder
63	XHBSE30P08000 запросить цену →	AA C Screw (3·8)
64	XRESP50-06000 запросить цену →	AA C E type ring
65	XHBS240P06000 запросить цену →	AA C Screw (4·6)
66	MSPRC2793FCZZ запросить цену →	AD N C PS earth spring
67	TLABH4377FCZZ запросить цену →	AG N C Transfer belt caution label(Other countries)
68	NSFTZ2521FCZZ запросить цену →	AQ N C Shaft B
69	PSHEP4797FCZZ запросить цену →	AD N C PS front PG middle sheet (AR-C150 only)
70	CPLTM5542FC53 запросить цену →	BT N E PCU sub PWB fixing plate Ass’y (AR-C100)
901	CFRM-0988FC32 запросить цену →	CA N E Transfer belt out side unit (AR-C150)(include F)

3. 9 Transfer belt out side unit 1

№	Артикул	Описание
10		Transfer belt out side unit
1	PGIDH1843FCZZ запросить цену →	AP N C Fusing guide plate
2	PFILZ0275FCZ1 запросить цену →	AG N C Oil filter
3	LHLDZ1425FCZ1 запросить цену →	AK N C Oil holder
4	XHBSD30P06000 запросить цену →	AA C Screw (3·6)
5	CYOK-0056FC31 запросить цену →	AZ N E Oil bottle unit [include No.41~43]
6	XHBSE40P08000 запросить цену →	AA C Screw (4·8)
7	XHBSE30P10000 запросить цену →	AA C Screw (3·10)
8	DHAI-3004FC11 запросить цену →	BA N C AC sub harness 200V
9	LPLTM5540FCZZ запросить цену →	AL N C Plate R
10	LPLTM5543FCZZ запросить цену →	AL N C Bottle fixing plate
11	CFRM-0988FC01 запросить цену →	AU N C Transport frame F
12	LHLDZ1397FCZZ запросить цену →	AF N C Holder C
13	PPACG0060FCZZ запросить цену →	AE N C Pump packing
14	LPLTM5544FCZZ запросить цену →	AE N C Pump fixing plate
15	PPMPL0001FCZ1 запросить цену →	BB N B Oil pump
20	CDAIU0598FC51 запросить цену →	AY N E Pipe joint unit
22	PTUBG0127FCZZ запросить цену →	AD N C Oil tube B
23	PPIPA0202FCZZ запросить цену →	AS N C Application pipe
24	LPLTM5610FCZ1 запросить цену →	AK N C Felt fixing plate
25	CFLT-0059FC01 запросить цену →	AP N C Application felt
26	XHBSD30P04000 запросить цену →	AA C Screw (3·4)
27	PPACG0061FCZZ запросить цену →	AB N C Oil packing
28	XHBS230P06000 запросить цену →	AA C Screw (3·6)
29	LHLDZ1401FCZZ запросить цену →	AT N C Application pipe holder
30	LX-BZ0780FCZZ запросить цену →	AC C PFU fixing Screw
31	XHBS240P08000 запросить цену →	AB C Screw (4·8)
32	LX-BZ0870FCZZ запросить цену →	AD C Screw
33	PCOVP1488FCZ1 запросить цену →	AT N C Fusing front cover
34	LX-BZ0878FCZZ запросить цену →	AE N C Screw
35	XRESP50-06000 запросить цену →	AA C E type ring
36	LHLDW0595FCZZ запросить цену →	AC C Wire holder (EDS2)
37	RDTCF0144FCZZ запросить цену →	AV N B Oil bottle sensor
38	LBNDJ0050FCZZ запросить цену →	AA C Wire fixing band (SKB-2M)
39	TLABH4374FCZZ запросить цену →	AD N C Handle explamation label
40	PPACG0063FCZZ запросить цену →	AE N C Sensor fixing packing
41	PCAPH0074FCZZ запросить цену →	AE C Oil bottle cap
42	PCAPH0077FCZZ запросить цену →	AE C Oil bottle cap C
43	PCAPH0078FCZZ запросить цену →	AE C Oil bottle cap P
45	PSHEP4773FCZZ запросить цену →	AD N C Application sheet A
46	PSHEP4778FCZZ запросить цену →	AC N C Application sheet B
47	PSHEP4776FCZZ запросить цену →	AC N C Application sheet C
48	DUNTW6997FC13 запросить цену →	N E Fusing unit (Japan AR-C100)

4. 10 Transfer belt out side unit 2

№	Артикул	Описание
11		Transfer belt middle unit
1	NGERH1299FCZZ запросить цену →	AD N C Gear 28T-BA
2	LPINS0155FCZZ запросить цену →	AA C Pin (f3-10)
3	CPLTM5535FC01 запросить цену →	AL N C Motor fixing plate
4	RMOTP0843FCZZ запросить цену →	AV N B Motor
5	XBBSD30P08000 запросить цену →	AA C Screw (3·8)
6	NSFTZ2517FCZZ запросить цену →	AS N C Shaft
7	LX-BZ0555FCZZ запросить цену →	AB C Lens fixing screw
8	NGERH1298FCZZ запросить цену →	AD N C Gear (30T)
9	MSPRC2729FCZZ запросить цену →	AE N C Belt unit pressure spring R
10	MCAMP0098FCZZ запросить цену →	AD N C Cam
11	XPLUW30-16000 запросить цену →	AD C Pin
12	NBRGY1028HCZZ запросить цену →	AD C Bearing
13	XRESP90-08000 запросить цену →	AA C E type ring
14	NGERH1297FCZZ запросить цену →	AF N C Idle gear 1/84
15	DHAI-3002FCZZ запросить цену →	AQ N C Transport belt harness
16	XHBSE30P08000 запросить цену →	AA C Screw (3·8)
17	LDAIU0593FCZZ запросить цену →	AH N C Base R
18	LSTPP0279FCZZ запросить цену →	AB C Stopper
19	NBRGC0387FCZZ запросить цену →	AB C Bearing
20	PRNGP0105FCZZ запросить цену →	AC C Clip ring
21	NBRGP0603FCZZ запросить цену →	AC C Bearing TB
22	NBRGC0632FCZZ запросить цену →	AE C Bearing (8·16)
23	NGERH1300FCZZ запросить цену →	AC N C Gear 14/20T
24	XRESP50-06000 запросить цену →	AA C E type ring
25	XHPSD30P08KS0 запросить цену →	AB C Screw (3·8KS)
26	DHAI-3000FCZZ запросить цену →	AQ N C TC harness
27	RTRNZ0544FCZZ запросить цену →	BN N E High voltage PS TC
28	DHAI-2999FCZZ запросить цену →	AG N C HVU interface harness
29	LDAIU0592FCZZ запросить цену →	AD N C Base F
30	LPLTM5536FCZZ запросить цену →	AE N C Plate F
31	XHBS230P06000 запросить цену →	AA C Screw (3·6)
32	LBSHC0024FCZZ запросить цену →	AB C Bushing (OCB-500)
33	VHPGP1A71A1-1 запросить цену →	AG B Photo sensor (GP1A71A1)
34	MSPRC2728FCZZ запросить цену →	AE N C Belt unit pressure spring F
35	MSPRP2786FCZZ запросить цену →	AE N C Frame pressure spring
37	CFRM-0987FC01 запросить цену →	BA N C TB Frame R
38	LX-BZ0871FCZZ запросить цену →	AD C Screw
39	LX-BZ0870FCZZ запросить цену →	AD C Screw
40	NROLP1251FCZZ запросить цену →	AW N C Sub roller A
41	PSHEP4789FCZZ запросить цену →	AB N C Motor cover sheet
901	CFRM-0986FC31 запросить цену →	BM N E Transfer belt frame niddle unit
902	DUNT-6990FC11 запросить цену →	DA N E Transfer belt unit (AR-C150)(Japan,Canada,Taiwan)

5. 11 Transfer belt middle unit

№	Артикул	Описание
12		Transfer belt inner unit
1	CHLDZ1391FC52 запросить цену →	BD N E Transfer holder unit B (AR-C150)
2	MSPRC2720FCZZ запросить цену →	AC N C Drive roller spring
3	PCLR-0449FCZZ запросить цену →	AC N C Spring collar
4	NBRGY0466FCZZ запросить цену →	AK C Ball bearing (M8-M16)
5	LX-BZ0883FCZZ запросить цену →	AB N C Screw
7	CROLM1244FC01 запросить цену →	BD N C Belt drivr roller
8	LX-BZ0855FCZZ запросить цену →	AC N C Screw
9	MSPRC2725FCZZ запросить цену →	AC N C TB tension spring R
11	LFRM-0984FCZZ запросить цену →	AQ N C Belt frame J
12	NROLM1243FCZZ запросить цену →	BB N C Belt roller
13	XHBSE30P08000 запросить цену →	AA C Screw (3·8)
14	PSHEP4669FCZZ запросить цену →	AE C Sheet
15	LPLTM5653FCZ1 запросить цену →	AK N C CL pad plate
16	PBRSS0201FCZZ запросить цену →	AK N C Cleaning brush
17	XRESP70-08000 запросить цену →	AA C E type ring
18	LX-BZ0853FCZZ запросить цену →	AC N C Screw
19	XHBS230P08000 запросить цену →	AA C Screw (3·8)
20	LX-BZ0852FCZZ запросить цену →	AC N C Screw
21	LHLDZ1394FCZZ запросить цену →	AG N C Tb socket holder K
22	QEARP0101FCZZ запросить цену →	AE N C Electrode C
23	XEBSD30P08000 запросить цену →	AA C Screw (3·8)
24	QEARP0100FCZZ запросить цену →	AC N C Electrode B
25	LHLDZ1392FCZZ запросить цену →	AG N C TB socket holder M/C
26	QEARP0099FCZZ запросить цену →	AC N C Electrode A
27	QEARP0110FCZZ запросить цену →	AF N C Electrode F
28	MSPRC2724FCZZ запросить цену →	AC N C TB tension spring F
29	QEARP0107FCZZ запросить цену →	AD N C Electrode E
30	LHLDZ1395FCZZ запросить цену →	AG N C TB socket holder Y
31	RMOTP0842FCZZ запросить цену →	BD N B Belt drive motor
32	LPLTM5525FCZ1 запросить цену →	AG N C SP motor plate
33	XBPSD30P06KS0 запросить цену →	AA C Screw (3·6KS)
34	LPLTM5528FCZZ запросить цену →	AL N C TB frame plate
35	XRESP25-04000 запросить цену →	AA C E type ring
36	MSPRC2723FCZZ запросить цену →	AC N C Lever spring
37	LDAIU0591FCZZ запросить цену →	AE N C Separator pawl fixing base
38	RPLU-0332FCZZ запросить цену →	AP N B Separator pawl solenoid
39	MLEVP0771FCZZ запросить цену →	AD N C Separator pawl lever
40	PTME-0274FCZZ запросить цену →	AH N C Belt separator pawl
41	MSPRC2722FCZZ запросить цену →	AC N C Separator pawl spring
42	LPINS0322FCZZ запросить цену →	AC N C Separator pawl pin
43	XHBSE30P06000 запросить цену →	AA C SCrew (3·6)
44	XHBSD30P05000 запросить цену →	AA C Screw (3·5)
45	PGIDH1840FCZZ запросить цену →	AK N C Fusing front drive guide
46	PCUSG0360FCZZ запросить цену →	AB N C Cushion
49	CPLTM5529FC01 запросить цену →	AL N C TB sensor plate lower
50	DHAI-3001FCZZ запросить цену →	AN N C LPS harness
51		VHPGP2TC21//1 BE N B Process control sensor
52	XHBSE30P04000 запросить цену →	AA C Screw (3·4)
53	MLEVP0772FCZ1 запросить цену →	AE N C Density sensor lever
54	MSPRC2727FCZZ запросить цену →	AC N C Lever spring
55	RPLU-0334FCZZ запросить цену →	AP N B Lever solenoid
56	LHLDW1426FCZZ запросить цену →	AC C Cable holder
57	TLABZ4333FCZZ запросить цену →	AC N C Label
58	LFRM-0982FCZZ запросить цену →	AV N C Belt frame
59	XBBSD30P06000 запросить цену →	AA C Screw (3·6)
60	DHAI-3005FCZZ запросить цену →	AE N C High voltage harness
61	LPLTM5616FCZZ запросить цену →	AH N C TB tension holding plate upper
62	NSFTZ2516FCZZ запросить цену →	AM N C TB tension shaft
63	LPLTM5531FCZZ запросить цену →	AF N C TB tension plate upper R
64	LPLTM5530FCZZ запросить цену →	AE N C TB tension plate upper F
65	NBRGC0080FCZ1 запросить цену →	AD N C Bearing
66	LSTPP0274FCZZ запросить цену →	AA N C Roller stopper
68	CBRSS0201FC51 запросить цену →	BB N E CL pad unit
69	CPLTM5528FC51 запросить цену →	BD N E TB frame plate unit
70	LBNDJ0013FCZ1 запросить цену →	AA C Wire band
71	DHAI-3119FCZZ запросить цену →	AC C Belt U earth harness
72	NBRGC0632FCZZ запросить цену →	AE C Bearing
73	NBLTH0315FCZZ запросить цену →	CE B Transfer belt
74	PSHEZ4780FCZZ запросить цену →	AF C Belt sheet
901	DUNT-6991FC11 запросить цену →	CP N E Transfer belt inner unit (AR-C150)

Каталог очень большой (2108 позиций). Показаны первые 5 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
