Sharp AR-5316 5320 PG — каталог запчастей со схемами

Содержание

1. DEFINITION
2. 中間ﾌﾚｰﾑﾕﾆｯﾄ(Middle frame unit)
3. 手差しﾏﾙﾁﾕﾆｯﾄ(Manual paper feeding multi unit)
4. 梱包材＆付属品(Packing material & Accessories)

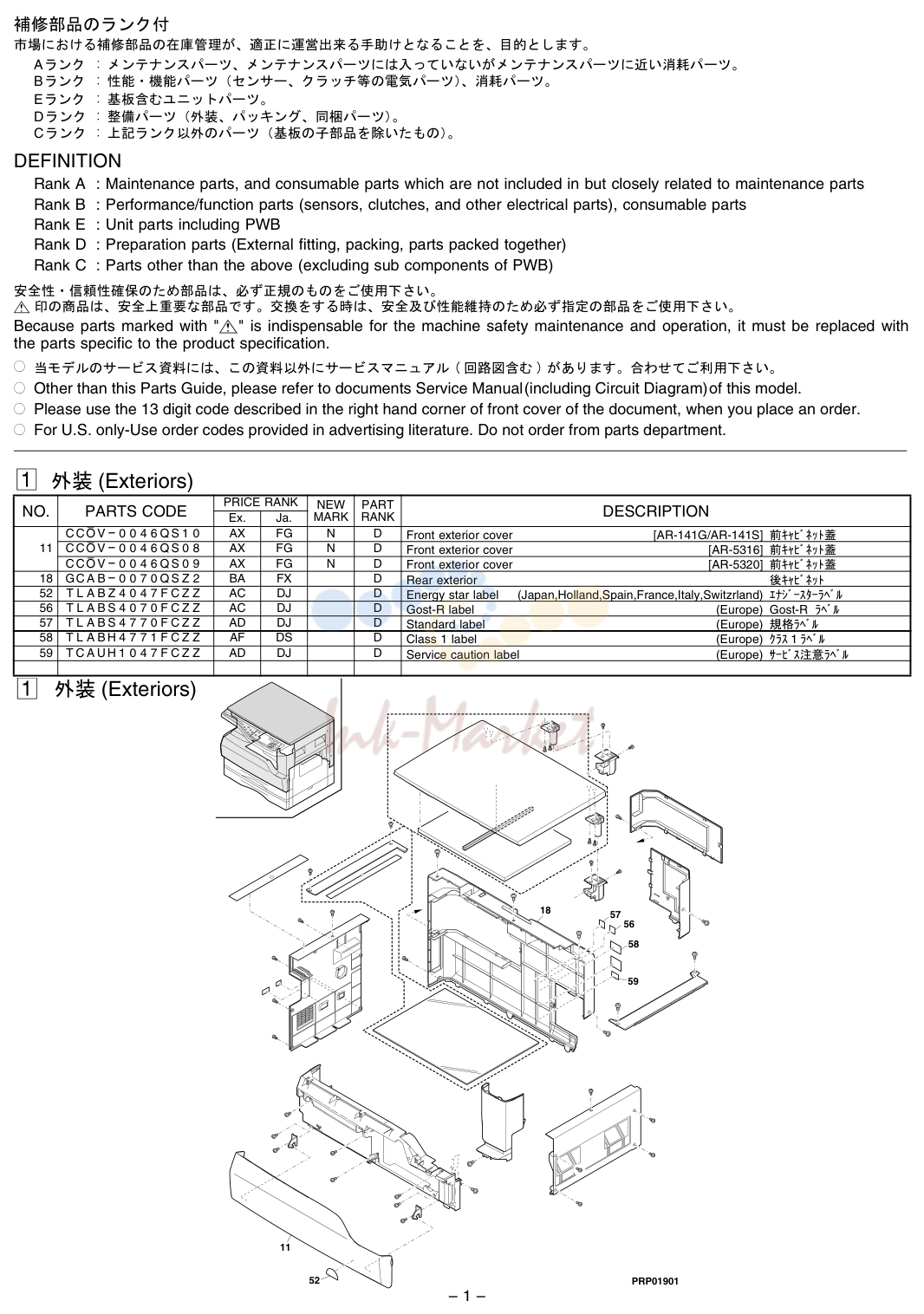

1. DEFINITION

№	Артикул	Описание
11	CCOV-0046QS08 запросить цену →	AX FG N D Front exterior cover [AR-5316] 前ｷｬﾋﾞﾈｯﾄ蓋
18	GCAB-0070QSZ2 запросить цену →	BA FX D Rear exterior 後ｷｬﾋﾞﾈｯﾄ
52	TLABZ4047FCZZ запросить цену →	AC DJ D Energy star label (Japan,Holland,Spain,France,Italy,Switzrland) ｴﾅｼﾞｰｽﾀｰﾗﾍﾞﾙ
56	TLABS4070FCZZ запросить цену →	AC DJ D Gost-R label (Europe) Gost-R ﾗﾍﾞﾙ
57	TLABS4770FCZZ запросить цену →	AD DJ D Standard label (Europe) 規格ﾗﾍﾞﾙ
58	TLABH4771FCZZ запросить цену →	AF DS D Class 1 label (Europe) ｸﾗｽ1ﾗﾍﾞﾙ
59	TCAUH1047FCZZ запросить цену →	AD DJ D Service caution label (Europe) ｻｰﾋﾞｽ注意ﾗﾍﾞﾙ
12	CPWBF0159QSE4 запросить цену →	BE GN N E Operation PWB [AR-5320] 操作基板
17	CPNLH0026QS23 запросить цену →	BA FX N D Main Deco.panel [AR-5316(Other Countries)] ﾒｲﾝﾃﾞｺﾊﾟﾈﾙ
19	CPNLH0033QS01 запросить цену →	AT EZ N D SIMP Deco.panel (Other Countries) SIMP ﾃﾞｺﾊﾟﾈﾙ
901	CCAB-0073RS72 запросить цену →	BP LP N E Operation panel unit [AR-5316(Europe)] 操作ﾊﾟﾈﾙﾕﾆｯﾄ
8	CLNS-0007RS51 запросить цену →	BS MJ N E Lens unit ﾚﾝｽﾞﾕﾆｯﾄ
53	PSHEZ0448QSZZ запросить цену →	AA DJ C Optical base plate bottom sheet A 光学台板底ﾏｲﾗｰA
82	RINV-0002QSZZ запросить цену →	AU EZ N B Inverter ｲﾝﾊﾞｰﾀ
91	RLMPD0032QSZZ запросить цену →	AZ FQ N B Lamp ｶﾞﾗｽ蛍光ﾗﾝﾌﾟ
97	PREFL0006QSZ1 запросить цену →	AK DX N C Sub reflector ｻﾌﾞﾘﾌﾚｸﾀｰ
98	PSHEZ0465QSZZ запросить цену →	AC DJ N C Lamp reflector sheet ﾗﾝﾌﾟﾘﾌﾚｸﾀｰﾏｲﾗｰ
105	PSHEZ0448QSZZ запросить цену →	AA DJ C Optical base plate bottom sheet A [AR-141G/AR-141S] 光学台板底ﾏｲﾗｰA

2. 中間ﾌﾚｰﾑﾕﾆｯﾄ(Middle frame unit)

№	Артикул	Описание
70	PGUMM0013QSZZ запросить цену →	AG DX C Paper feed roller rubber 給紙ﾛｰﾗｰｺﾞﾑ
501	CSFTZ0066RS72 запросить цену →	AW FG E Paper feeding shaft unit 給紙ｼｬﾌﾄﾕﾆｯﾄ
502	CGUMM0013RS51 запросить цену →	AN EG E Paper feed roller rubber unit 給紙ﾛｰﾗｰｺﾞﾑﾕﾆｯﾄ
1	LSOU-0036QSZ1 запросить цену →	BB GD N D Delivery tray 排紙ﾄﾚｲ
31	LPLTM0311QSZZ запросить цену →	AD DJ N C Net box fixing plate NET BOX取付け板
37	CPWBX0128QS37 запросить цену →	BZ TR N E MCU PWB [AR-5316] MCU基板
73	PSHEZ0448QSZZ запросить цену →	AA DJ C Optical base plate bottom myler A 光学台板底ﾏｲﾗｰA
77	PDUC-0006QSZ1 запросить цену →	AF DS N C Duct ﾀﾞｸﾄ
124	LPLTM0360QSZZ запросить цену →	AC DJ C Ground plate ｱｰｽ板金 PAN2
125	RCORF0004QSZZ запросить цену →	AF DS C Core ｺｱ
126	LBNDJ0037FCZ1 запросить цену →	AA DJ C Band 結束ﾊﾞﾝﾄﾞ

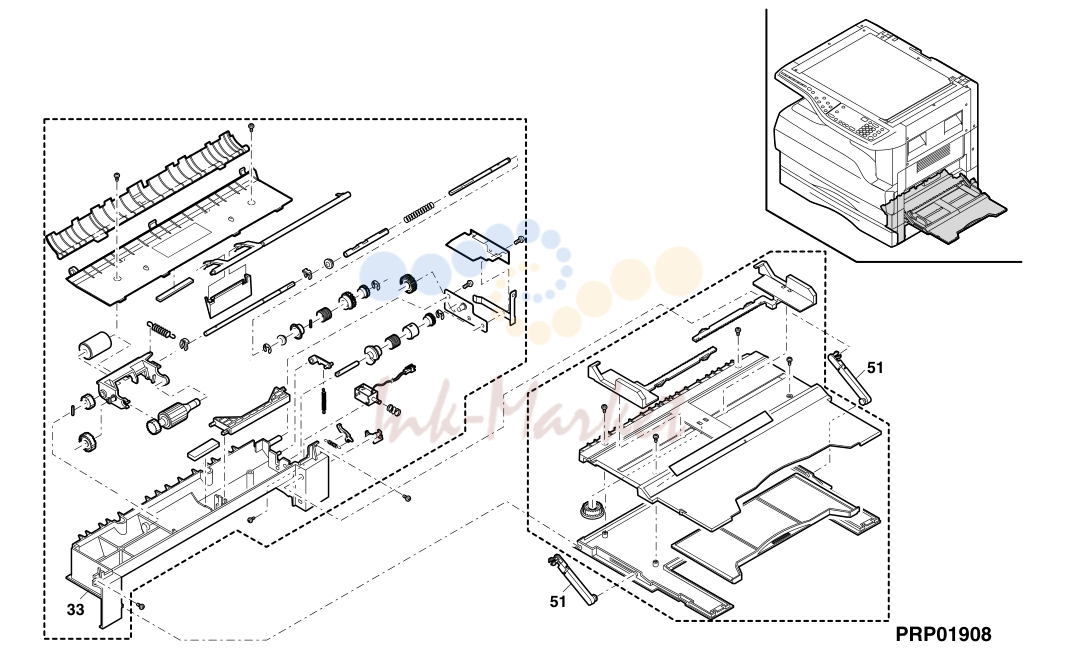

3. 手差しﾏﾙﾁﾕﾆｯﾄ(Manual paper feeding multi unit)

№	Артикул	Описание
1	PBRSS0026QSZZ запросить цену →	AF DS B Discharge brush 除電ﾌﾞﾗｼ
2	XEBSD30P08000 запросить цену →	AA DD C Screw(3×8) ﾋﾞｽ
3	CPWBF0147QSE9 запросить цену →	AP EQ N E Duplex/P-out sensor PWB DUP/P-OUTｾﾝｻｰ基板
4	NROLM0109QSZZ запросить цену →	AT EZ N C Delivery roller S 排紙ﾛｰﾗｰS
5	MLEVP0025QSZ2 запросить цену →	AD DJ C Delivery actuator 排紙ｱｸﾁﾕｴｰﾀ
7	LFRM-0065QSEZ запросить цену →	AK DX N C Delivery upper frame 排紙ﾌﾚ-ﾑ上
8	NBRGM0501FCZZ запросить цену →	AB DJ C Bearing 軸受
9	NPLYZ0029QSZZ запросить цену →	AD DJ C Delivery drive gear(34T) 排紙駆動ｷﾞﾔｰ
10	XRESP50-06000 запросить цену →	AA DD C E type ring Eﾘﾝｸﾞ
11	MSPRD0297QSZZ запросить цену →	AG DX C Delivery earth spring A 排紙ｱｰｽﾊﾞﾈ A
12	NFANP0014QSZZ запросить цену →	AT EZ N B Cooling fan ｸ-ﾘﾝｸﾞﾌｧﾝ
13	XEBSD20P06000 запросить цену →	AA DD C Screw(2×6) ﾋﾞｽ
14	PFILZ0004QSZZ запросить цену →	AM EG B Ozone filter ｵｿﾞﾝﾌｨﾙﾀｰ
15	PMLT-0099QSZZ запросить цену →	AC DJ N C Cleaning fan cushion ｸ-ﾘﾝｸﾞﾌｧﾝﾓﾙﾄ
16	PGIDM0062QSZ1 запросить цену →	AP EQ C Delivery upper paper guide 排紙上ﾍﾟｰﾊﾟｰｶﾞｲﾄﾞ
17	MSPRT0229GCAZ запросить цену →	AC DJ C FU spring R FUﾊﾞﾈR
18	NROLP0034QSZZ ✓ в наличии	AD DJ C Delivery roller 排紙従動ﾛｰﾗｰ
19	NKOM-0002QSZZ ✓ в наличии	AC DJ C Delivery collar 排紙ｺﾛ
20	LFRM-0066QSZZ запросить цену →	AT EZ C Delivery lower frame 排紙ﾌﾚｰﾑ下
21	PSHEZ0446QSZZ запросить цену →	AB DJ C Delivery sheet 排紙ﾏｲﾗｰ
22	PSHEZ0449QSZZ запросить цену →	AB DJ C Rubber sheet ﾊﾟﾄﾞﾗｰｺﾞﾑｼｰﾄ
23	NROLP0104QSZZ запросить цену →	AC DJ C Delivery roller 排紙従動ﾛｰﾗｰ
901	CFRM-0065RS53 запросить цену →	BL HL N E Delivery frame unit 排紙ﾌﾚｰﾑﾕﾆｯﾄ
13	LHLDZ0031QSZ4 ✓ в наличии	AH DX C Discharge holder 除電ﾎﾙﾀﾞｰ
23	PSHEZ0435QSZ1 запросить цену →	AA DJ N C Guide sheet ｶﾞｲﾄﾞﾏｲﾗｰ
901	CHLDZ0030RS54 запросить цену →	BA FX N E TC unit TCﾕﾆｯﾄ
250		枚ﾄﾚｲﾕﾆｯﾄ(250 sheets tray unit)
20	PSHEZ0460QSZZ запросить цену →	AB DJ N C Rotation plate spacer (Other Countries) 回転板ｽﾍﾟｰｻｰ
901	CCASP0003RS54 запросить цену →	BL HG E 250 Tray unit (Europe,Philippines) 250ﾄﾚｲﾕﾆｯﾄ
250		枚ﾄﾚｲﾕﾆｯﾄ(250 sheets tray unit)

4. 梱包材＆付属品(Packing material & Accessories)

№	Артикул	Описание
25	LPLTM0113QSZ1 запросить цену →	AH DX N C Guide R joint plate ｶﾞｲﾄﾞR連結板
62	PGUMM0013QSZZ запросить цену →	AG DX C Paper feed roller rubber 給紙ﾛｰﾗｰｺﾞﾑ
501	CFRM-0031RS5C запросить цену →	BL HL E Paper feeding unit (1ST tray) (Other Countries) 給紙ﾕﾆｯﾄ
502	CSFTZ0067RS52 запросить цену →	AW FG E Paper feeding shaft 給紙ｼｬﾌﾄ
503	CGUMM0013RS51 запросить цену →	AN EG E Paper feed roller rubber unit 給紙ﾛｰﾗｰｺﾞﾑﾕﾆｯﾄ
