Sharp AR-5132PG — каталог запчастей со схемами

Содержание

• 1. PARTS GUIDE
• 2. 1 Exteriors
• 3. 2 Operation panel
• 4. 3 Rear Exteriors upper
• 5. 4 Optical section

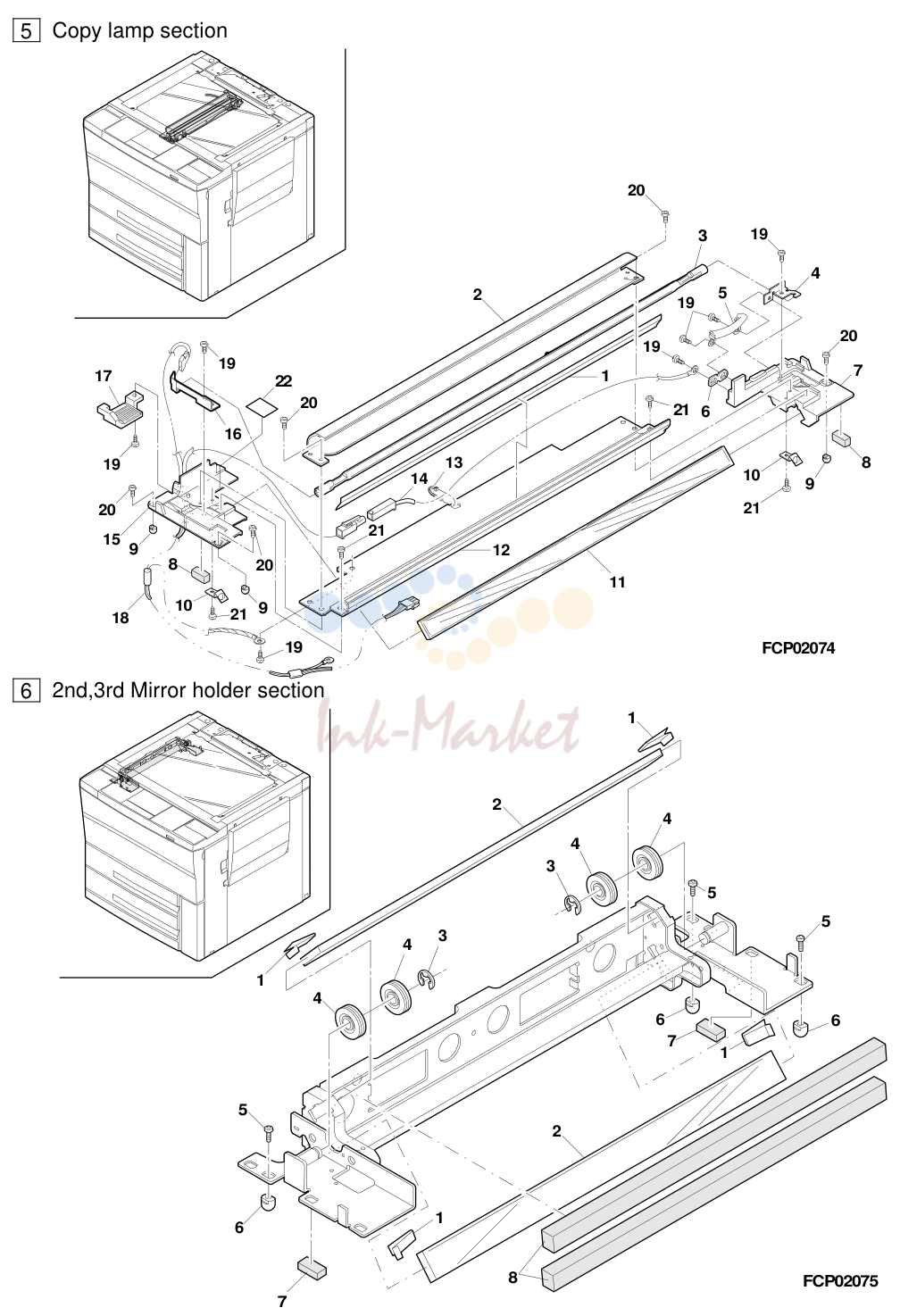

• 6. 5 Copy lamp section
• 7. 9 Rear frame 1

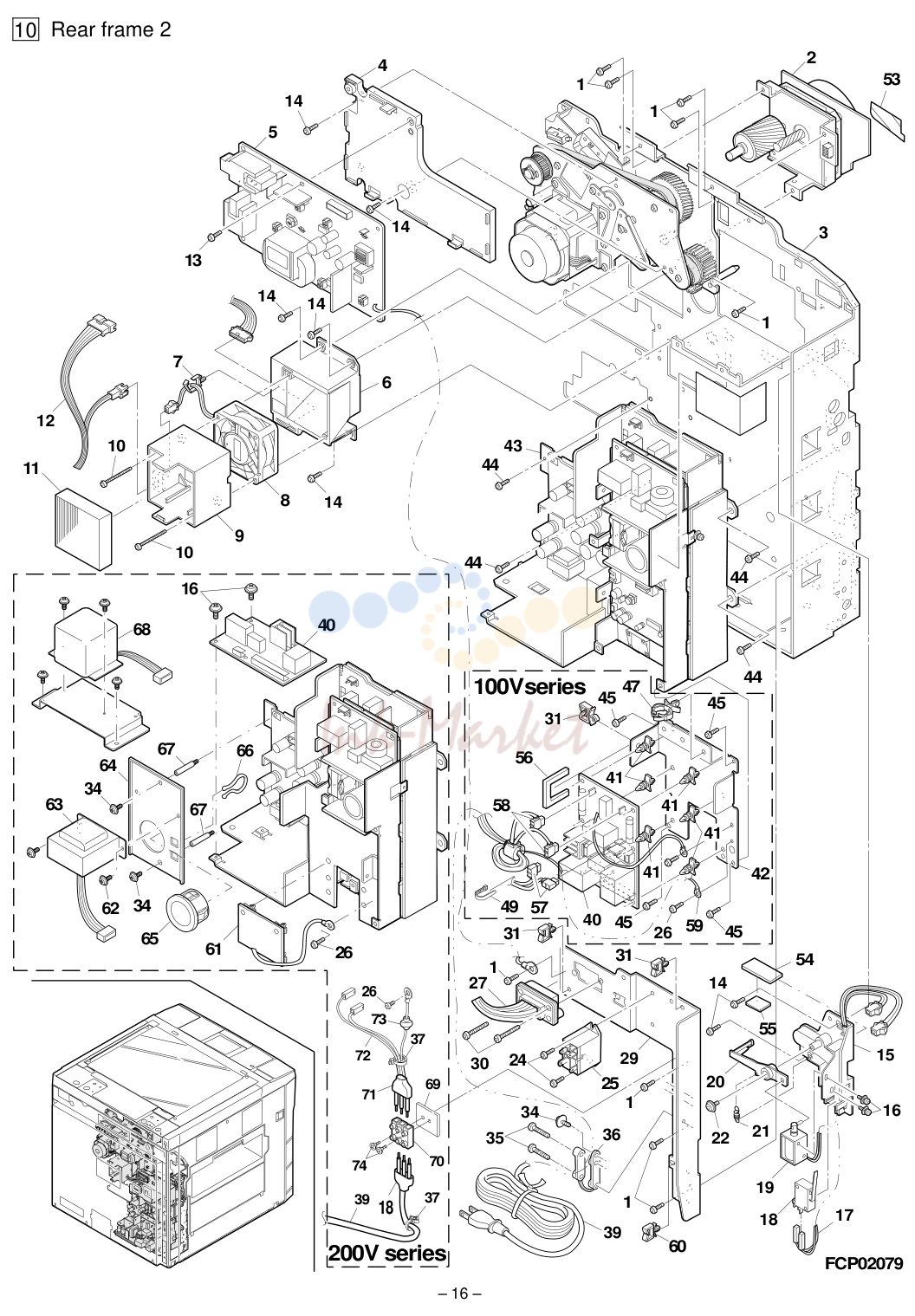

• 8. 10 Rear frame 2

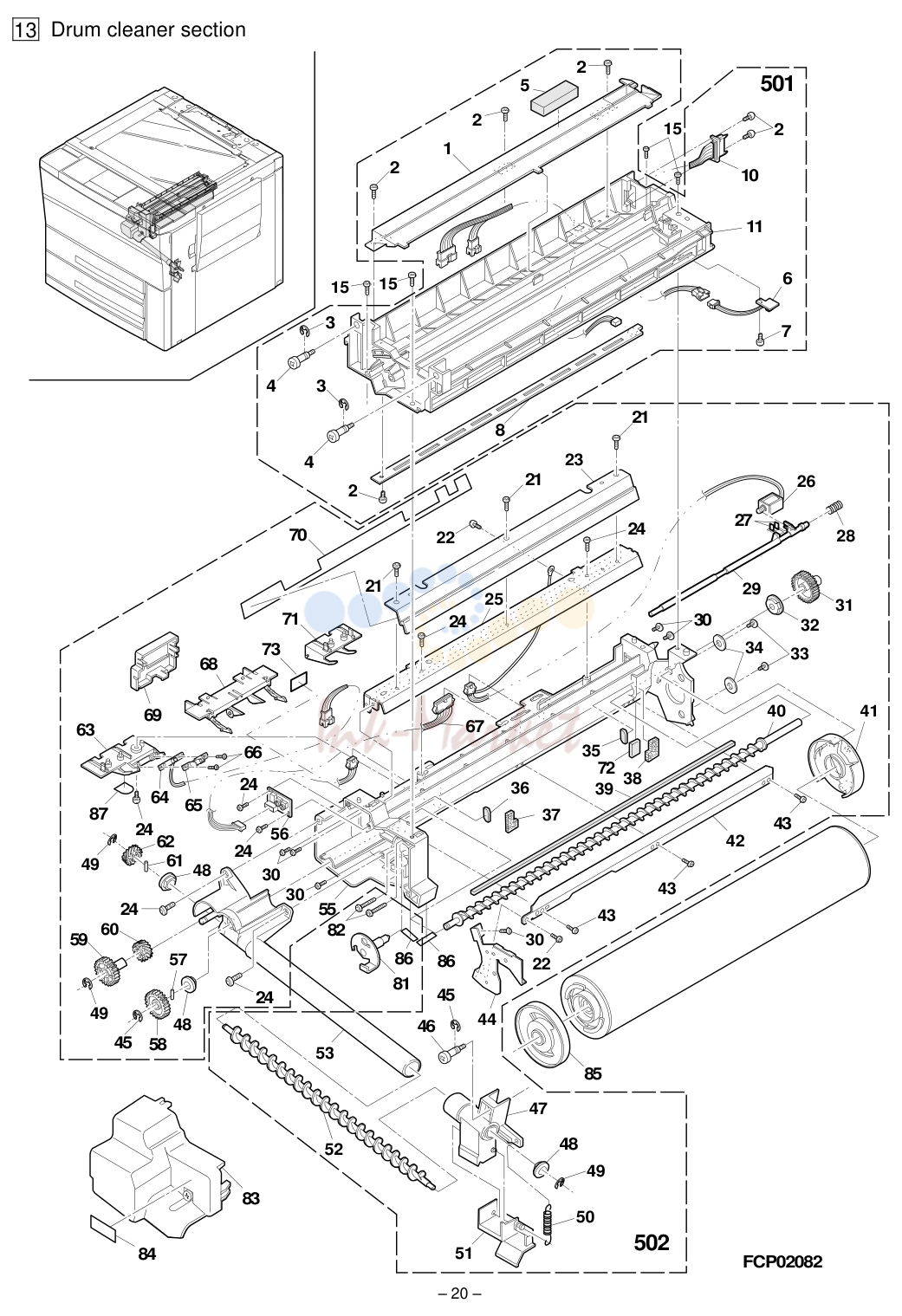

• 9. 13 Drum cleaner section
• 10. 14 Toner hopper section
• 11. 15 Developing section
• 12. 17 Delivery turn over section
• 13. 21 Main drive section
• 14. 24 Paper feeding drive section
• 15. 25 500 tray paper feeding section
• 16. 26 Manual paper feeding multi section
• 17. 29 TC case section
• 18. 32 ADU section 1
• 19. 33 ADU section 2
• 20. 34 RADF:Exteriors
• 21. 36 RADF:Transport belt section
• 22. 39 RADF:Reversion transport section
• 23. 40 Desk:Exteriors
• 24. 41 Desk:transport section
• 25. 42 Desk:Paper feeding, Jum cover section
• 26. 43 Desk:LCC Paper feeding section
• 27. 44 Desk:Rear frame
• 28. 45 Desk:Drive section
• 29. 46 Desk:LCC tray section
• 30. 49 Desk:packing material & Accessories
• 31. 50 Packing Material & Accessories

1. PARTS GUIDE

№	Артикул	Альт. артикул	Описание
1			Exteriors ] ADU section
2			Operation panel ^ RADF: Exteriors
3			Rear Exteriors upper _ RADF: Paper feeding tray section
4			Optical section . RADF: Transport belt section
5			Copy lamp section a RADF: Parer feeding transport section
6			2nd,3rd Mirror holder section b RADF: Paper feeding transport section
7			Front frame Left c RADF: Reversion transport section
8			Front frame Right d Desk: Exteriors
9			Rear frame 1 e Desk: Transport section

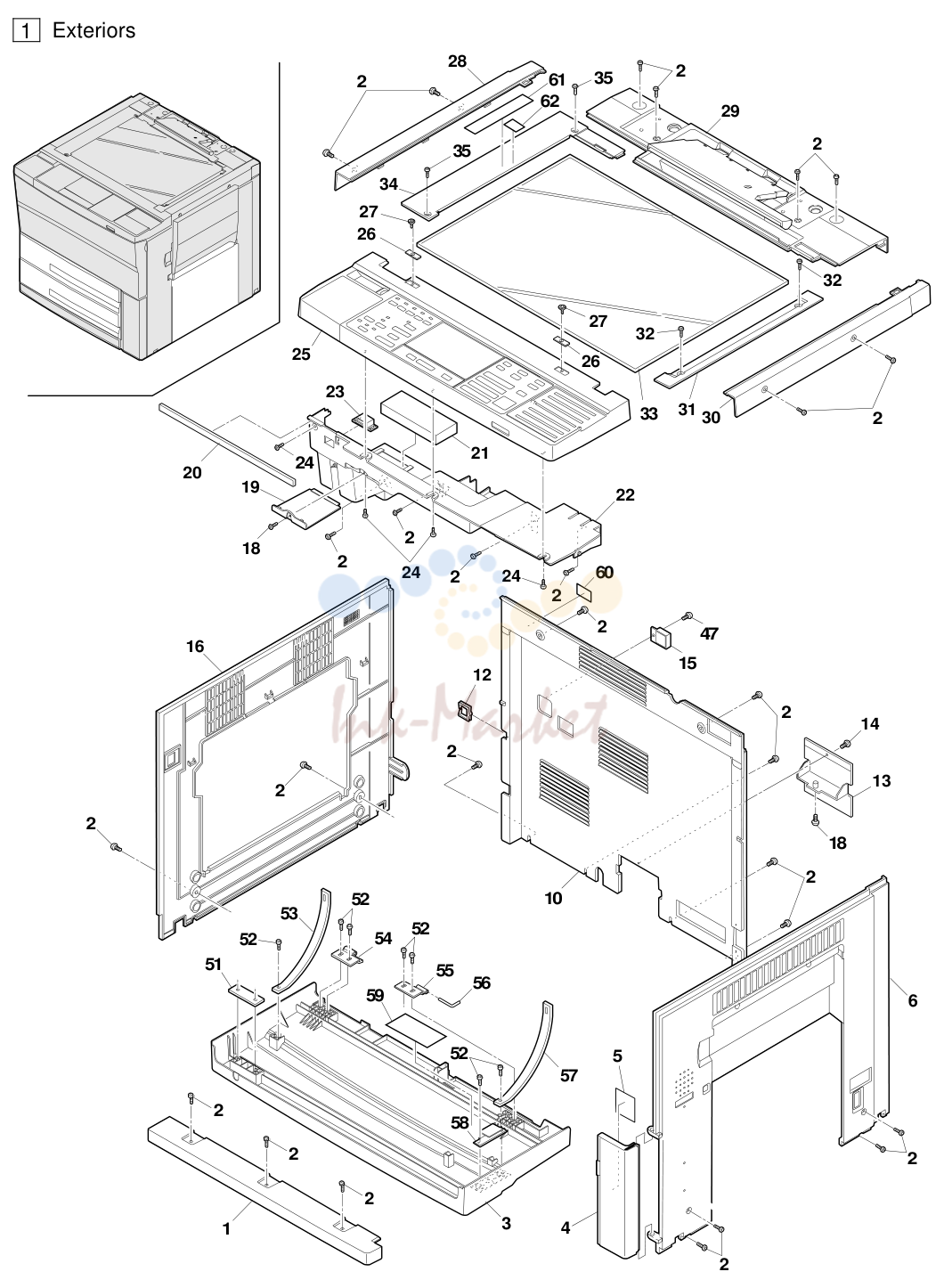

1			Exteriors
1	PCOVP1125FCZZ запросить цену →		AQ C Front cover
2	XHBSE40P10000 запросить цену →		AA C Screw (4 510)
3	CCAB-0886FC01 запросить цену →		BA N C Front cabinet EX AS
4	CFTA-0088FC02 запросить цену →		AS D Waste toner cover
5	TLABZ3819FCZZ запросить цену →		AF C Label S
6	CCAB-0847FC09 запросить цену →		BD N D Right cabinet EX AS
10	GCAB-0837FCZ3 запросить цену →		BD N D Rear cabinet PC EX
12	LHLDW1115FCZZ запросить цену →		AD C Edge holder
13	PCOVP1266FCZ2 запросить цену →		AH C Rear exterior cover
14	XHBSE30P08000 запросить цену →		AA C Screw (3 58)
15	LPLTM5341FCZZ запросить цену →		AK N C Connector cover PCEX
16	GCAB-0750FCZ2 запросить цену →		BC D Left cabinet
18	XEPSD40P08000 запросить цену →		AA C Screw (4 58)
19	PFTA-0129FCZZ запросить цену →		AL N C Maintenance cover
20	PSHEZ3933FCZZ запросить цену →		AE C Frame cover sheet
21	PMLT-1127FCZZ запросить цену →		AG N C Frame cover cushion
22	PCOVP1417FCZZ запросить цену →		AZ N C Frame cover PC EX
23	PMAGT0015FCZZ запросить цену →		AD C Magnet catch (10P)
24	XEBSE40P08000 запросить цену →		AA C Screw (4 58)
25	CPNLC0235FC03 запросить цену →		BB D Operation panel (AB series)
26	LPLTM2573FCZ1 запросить цену →		AD C MG Plate
27	XBSSE30P10000 запросить цену →		AA C Screw (3 510)
28	GCAB-0747FCZZ запросить цену →		AN D Upper exterior left
29	GCAB-0748FCZ3 запросить цену →		AU D Upper exterior rear
30	GCAB-0746FCZZ запросить цену →		AN D Upper exterior right
31	PGIDM1337FCZZ запросить цену →		AK C OR guide R
32	XBTSE40P04000 запросить цену →		AA C Screw (4 54)
33	PGLSP0074FCZZ запросить цену →		BA B Table glass
34	CGIDM1338FC12 запросить цену →		AR D OR guide L (AB series)
35	XBTSE40P04000 запросить цену →		AA C Screw (4 54)
47	XBBSD30P06000 запросить цену →		AA C Screw (3 56)
51	LPLTM1077FCZZ запросить цену →		AB C MG catch plate
52	XEBSD40P08000 запросить цену →		AA C Screw (4 58)
53	LBNDJ0054FCZ1 запросить цену →		AE C Front exterior band L
54	MHNG-0166FCZZ запросить цену →		AE C Front exterior hinge L1
55	MHNG-0168FCZZ запросить цену →		AE C Front exterior hinge R1
56	LPIN-0277FCZZ запросить цену →		AB C Slide pin, ADU delivery side rail
57	LBNDJ0057FCZ1 запросить цену →		AE C Front exterior band R
58	LPLTM4181FCZZ запросить цену →		AD C Front exterior MG plate
59	TCAUS1031FCZZ запросить цену →		AE C Lazer caution label
60	TCAUH0918FCZZ запросить цену →		AA C Service caution label (Australia,New zealand)
61	TCAUH1002FCZZ запросить цену →		AH C Copy lamp caution label (Canada)
62	TCAUZ0947FCZZ запросить цену →		AB C Electrification caution label (U.Kinmgdom)

2. 1 Exteriors

№	Артикул	Альт. артикул	Описание

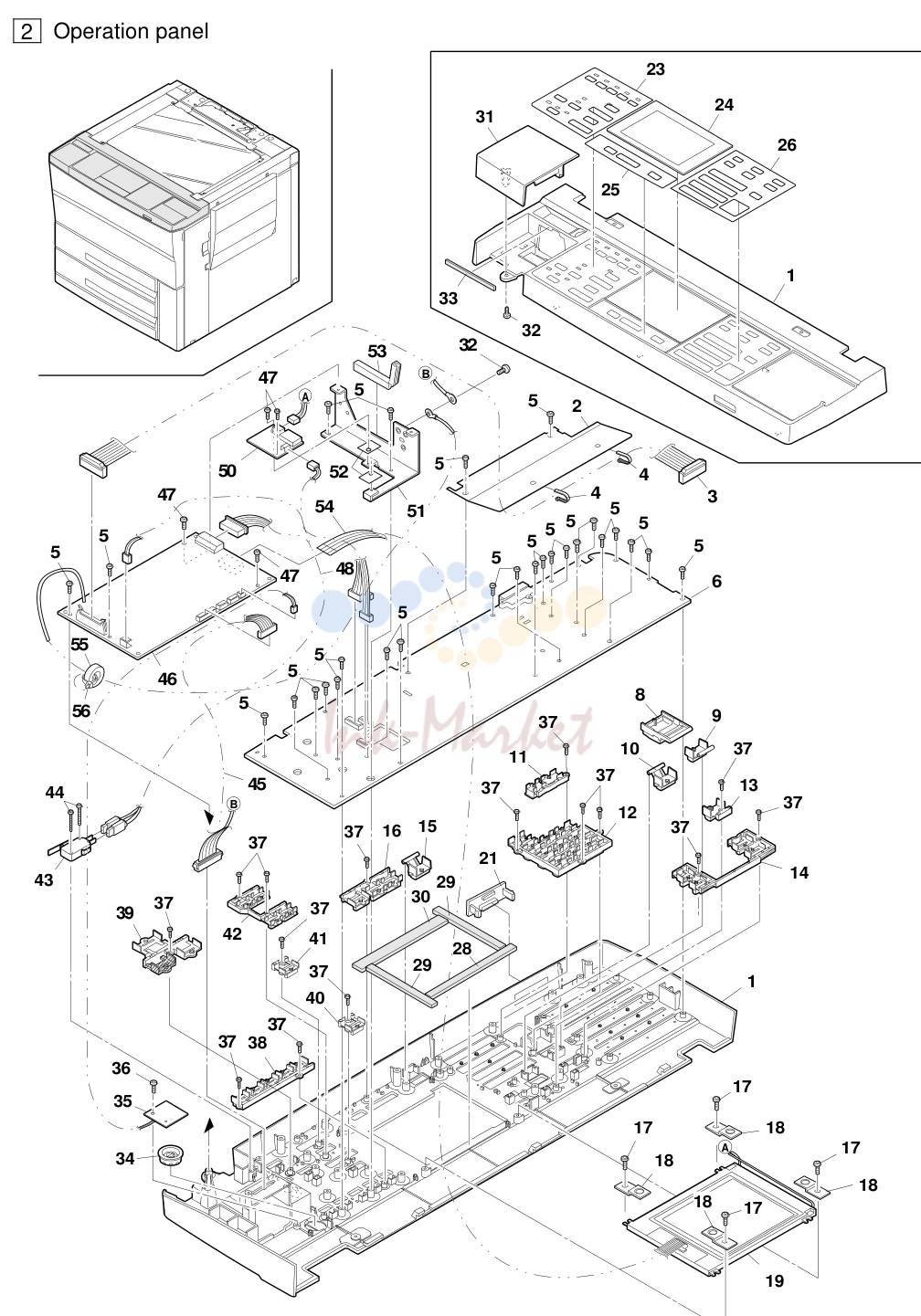

2			Operation panel
1	CPNLC0235FC03 запросить цену →		BB D Operation panel (AB series)
2	PSHEP3840FCZZ запросить цену →		AF C Harness fixing sheet
3	DHAI-2660FCZZ запросить цену →		AX C Operation main harness
4	LBNDJ0013FCZZ запросить цену →		AA C Wire band
5	XEBSD30P08000 запросить цену →		AA C Screw (3 58)
6	CPWBF1184FC51 запросить цену →		BT E Operation PWB
8	CBTN-0136FC32 запросить цену →		AF E Copy key
9	CBTN-0202FC05 запросить цену →		AK C CA key
10	CBTN-0202FC04 запросить цену →		AK C Program key
11	CBTN-0235FC01 запросить цену →		AL C C key
12	CBTN-0224FC02 запросить цену →		AQ C Ten key
13	CBTN-0203FC01 запросить цену →		AL C Interrupt key
14	CBTN-0171FC03 запросить цену →		AK C Scroll key
15	CBTN-0202FC03 запросить цену →		AL C Tray select key
16	CBTN-0173FC02 запросить цену →		AF C Photo key
17	XEPSD30P06000 запросить цену →		AA C Screw (3 56)
18	LPLTM4419FCZZ запросить цену →		AB C Liquid crystal fixing plate A
19	VVLLM32010P-1 запросить цену →		CA B LCD (LM32010P)
21	PFILZ0226FCZZ запросить цену →		AF B IR filter
23	HINDP0535FCZ6 запросить цену →		AR N D Key sheet A (Spain)
24	CFILZ0199FC03 запросить цену →		BA B Operation filter
25	HINDP0536FCZ6 запросить цену →		AM N D Key sheet B (Spain)
26	HINDP0537FCZ6 запросить цену →		AR N D Key sheet C (Spain)
28	PMLT-0907FCZZ запросить цену →		AB C LCD cushion C
29	PMLT-0909FCZZ запросить цену →		AB C LCD cushion A
30	PMLT-0910FCZZ запросить цену →		AB C LCD cushion B
31	PCOVP1304FCZZ запросить цену →		AM C Cover
32	XBPSD40P08000 запросить цену →		AA C Screw (4 58)
33	PMLT-0904FCZZ запросить цену →		AB C Cushion C
34	JKNBP0127FCZZ запросить цену →		AE C LCD adjusting knob
35	CPWBF1111FC51 запросить цену →		AT E LCD VR PWB
36	XEBSD30P06000 запросить цену →		AA C Screw (3 56)
37	XEBSD20P06000 запросить цену →		AA C Screw (2 56)
38	JBTN-0168FCZZ запросить цену →		AB C Light gray Key
39	JBTN-0169FCZ1 запросить цену →		AE C RADF key
40	JBTN-0167FCZZ запросить цену →		AE C Blue key
41	CBTN-0167FC02 запросить цену →		AF C Blue key
42	CBTN-0166FC03 запросить цену →		AF C Zoom key
43	QSW-M0372FCZZ запросить цену →		AH B Door switch (200V series)
44	XEPSD30P16000 запросить цену →		AA C Screw (3 516)
45	DHAI-2530FCZZ запросить цену →		AN C AUD interface harness
46	CPWBN1227FC51 запросить цену →		CA N E Operation control PWB UN (other countries)
47	XBPSD30P06000 запросить цену →		AA C Screw (3 56)
48	DHAI-2659FCZZ запросить цену →		AU C Harness
50	CPWBF1107FC51 запросить цену →		BC E Inverter PWB
51	LSTYM0213FCZZ запросить цену →		AK C PWB stay
52	PSHEP3897FCZZ запросить цену →		AA C Sheet
53	LBSHC0320FCZZ запросить цену →		AD C Bushing (E0-12N)
54	DHAI-2205FCZZ запросить цену →		AE C LCD interface flat cable
55	RCORF6640RCZZ запросить цену →		AH C Core
56	LBNDJ0013FCZ1 запросить цену →		AA C Wire band

3. 2 Operation panel

№	Артикул	Альт. артикул	Описание

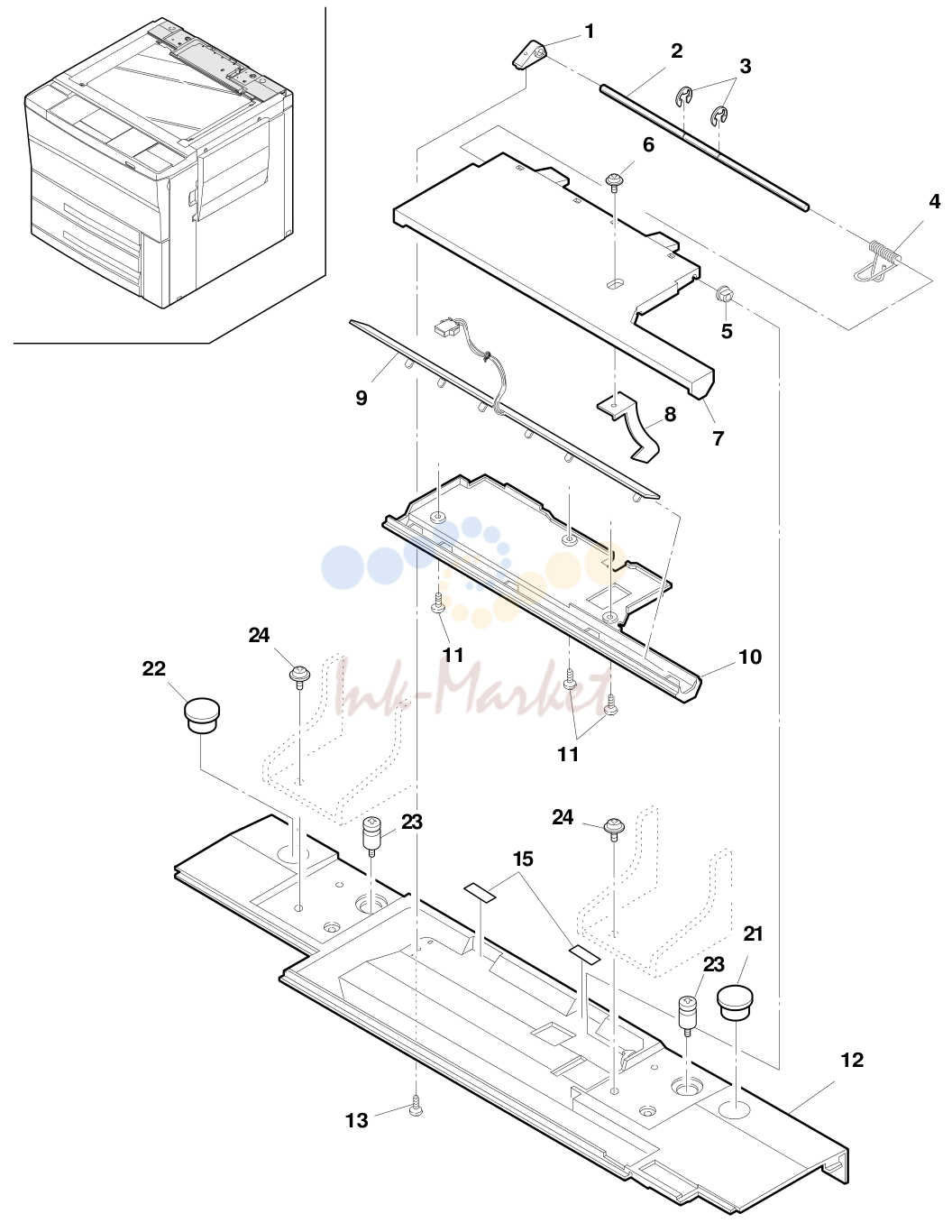

3			Rear Exteriors upper
1	LHLDZ1085FCZZ запросить цену →		AD C Original detection fulcrum holder
2	NSFTZ1805FCZZ запросить цену →		AE C Original detection fulcrum shaft
3	XRESP30-04000 запросить цену →		AA C E type ring (3mm)
4	MSPRT1563FCZZ запросить цену →		AC C Manuscript detect spring
5	LBSHZ1102CCZZ запросить цену →		AC C Bushing
6	XBPSD30P06KS0 запросить цену →		AA C Screw (3 56KS)
7	MARMP0147FCZZ запросить цену →		AK C Original detection arm upper
8	PSLDH0178FCZZ запросить цену →		AD C Original detect shield plate
9	CPWBF0934FC32 запросить цену →		AX E ORS PWB
10	MARMP0148FCZZ запросить цену →		AH C Original detection arm lower
11	XEPSD30P05000 запросить цену →		AA C Screw (3 55)
12	GCAB-0748FCZ3 запросить цену →		AU D Upper exterior rear
13	XEPSD30P08000 запросить цену →		AA C Screw (3 58)
15	PSHEZ3879FCZZ запросить цену →		AC C Original detection sheet H
21	PCOVP0911FCZZ запросить цену →		AB C Upper exterior rear cover R (USA,CANADA,Australia ,Newzealand,U,Kingdom,SEEG)
22	PCOVP0941FCZZ запросить цену →		AB C Upper exterior rear cover L (USA,CANADA,Australia,Newzealand,U,Kingdom,SEEG)
23	LX-BZ0777FCZZ запросить цену →		AG C Screw
24	XBTSC50P16000 запросить цену →		AA C Screw (5 516)

4. 3 Rear Exteriors upper

№	Артикул	Альт. артикул	Описание

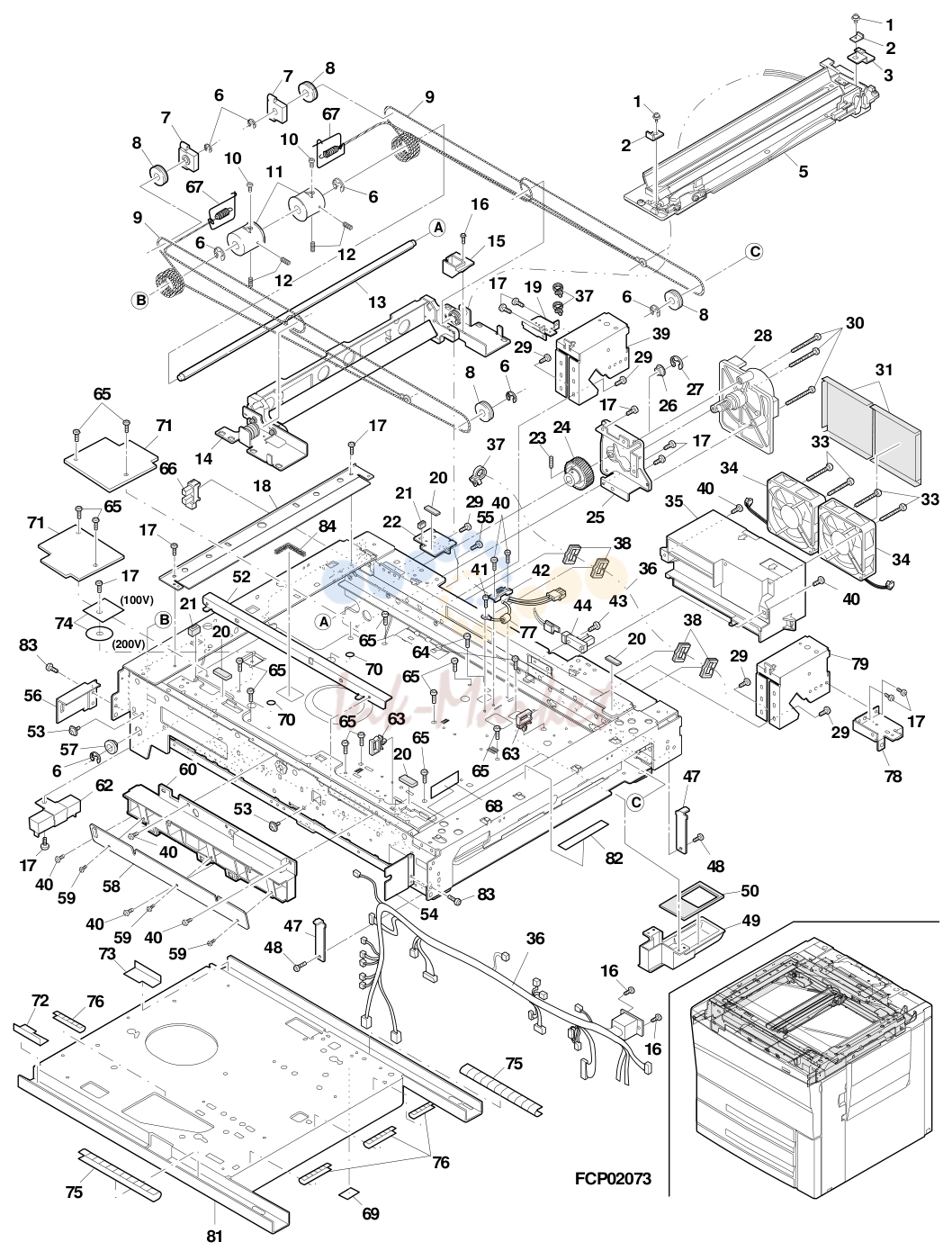

4			Optical section
1	XBPSD40P12KS0 запросить цену →		AA C Screw (4 512KS)
2	LPLTM4054FCZZ запросить цену →		AB C Wire fixing plate
3	CSPRP2402FC31 запросить цену →		AH E Spring R
5	CREFL0154FC32 запросить цену →		BQ N E Copy lamp UN
6	XRESP70-08000 запросить цену →		AA C E type ring (7mm)
7	PGIDM1343FCZZ запросить цену →		AC C Wire guide
8	NPLYZ0167FCZZ запросить цену →		AF C Pulley
9	PWIR-0147FCZ1 запросить цену →		AQ B MB drive wire
10	LX-BZ0324FCZZ запросить цену →		AA C Screw (3 54)
11	NPLYZ0172FCZ1 запросить цену →		AL C Winder pulley DN
12	LX-BZ0049FCZZ запросить цену →		AB C Screw (4 56)
13	NSFTZ2207FCZZ запросить цену →		AT C MB drive shaft
14	CHLDZ1257FC32 запросить цену →		BG E 2nd,3rd mirror holder unit
15	PGIDM1539FCZZ запросить цену →		AC C CL guide
16	XBBSD30P06000 запросить цену →		AA C Screw (3 56)
17	XBPSD40P06K00 запросить цену →		AA C Screw (4 56K)
18	LPLTM4924FCZZ запросить цену →		AM C Plate
19	LPLTM4109FCZZ запросить цену →		AE C Rear exterior fixing plate
20	PGUMS0228FCZZ запросить цену →		AA C Table glass rubber
21	PGUMS0147FCZZ запросить цену →		AA C Table glass rubber (small)
22	LPLTM4047FCZZ запросить цену →		AD C Glass holding plate L
23	XXXSP40L04000 запросить цену →		AA C Screw (4 54)
24	NGERH1216FCZZ запросить цену →		AQ N C Winder drive gear
25	LPLTM4925FCZZ запросить цену →		AL C Mirror motor fixing plate
26	NBRGC0387FCZZ запросить цену →		AB B Bearing
27	XRESP50-06000 запросить цену →		AA C E type ring (5mm)
28	RMOTP0819FCZZ запросить цену →		CB N B Mirror motor PC EX
29	XBPSD40P06KS0 запросить цену →		AA C Screw (4 56KS)
30	XBPSD40P30K00 запросить цену →		AA C Screw (4 530K)
31	PFILD0205FCZZ запросить цену →		AM B Fan filter N
33	XEPSD40P30000 запросить цену →		AA C Screw (4 530)
34	RMOTE0630FCZZ запросить цену →		AW B Main motor (cooling)
35	LPLTP4928FCZZ запросить цену →		AP C Fan fixing plate
36	DHAI-2779FCZZ запросить цену →		BL N C Optical M harness
37	LBNDJ0013FCZ1 запросить цену →		AA C Wire band
38	PHOG-0385FCZZ запросить цену →		AB C Harness clamp
39	LPLTM4045FCZ3 запросить цену →		AP C OC fixing plate
40	XBPSD40P06000 запросить цену →		AA C Screw (4 56)
41	XBPBZ40P06K00 запросить цену →		AA C Screw (4 56K)
42	PGIDH0816FCZZ запросить цену →		AC C CL harness guide A
43	XBBSD40P10000 запросить цену →		AA C Screw (4 510)
44	VHPGP1A22LC-1 запросить цену →		AK B Photo sensor (GP1A22LC)
47	LPLTM4926FCZZ запросить цену →		AD C Lamp position plate
48	LX-BZ0449FCZZ запросить цену →		AA C Screw (4 56)
49	PDUC-0103FCZZ запросить цену →		AG D MC relay duct
50	PSEL-0654FCZZ запросить цену →		AD C MC duct seal A
52	LRALM0123FCZZ запросить цену →		AL C MB-B rail F
53	LX-BZ0335FCZZ запросить цену →		AA C Screw (4 56)(Red)
54	LPLTM4154FCZZ запросить цену →		AC C Panel hold plate right
55	XHBSE40P10000 запросить цену →		AA C Screw (4 510)
56	LPLTM4153FCZZ запросить цену →		AD C Panel hold plate left
57	NBRGC0133FCZZ запросить цену →		AC B PF bearing (f8)
58	CPWBF0935FC32 запросить цену →		AX E ORS light receiving PWB (Export)
59	XEPSD40P06000 запросить цену →		AA C Screw (4 56)
60	LPLTP4025FCZZ запросить цену →		AK C ORS PWB fixing plate
62	CR-WZ0421FC03 запросить цену →		AX B Dry heater (200V series)
63	LHLDW1273FCZZ запросить цену →		AC C Wire holder (WS-SE-A1-01)
64	XEPSD40P10000 запросить цену →		AA C Screw (4 510)
65	LX-BZ0669FCZZ запросить цену →		AC C Screw
66			VHPGP3A39//-1 AH B Photo transistor (GP3A39)
67	MSPRC2408FCZZ запросить цену →		AK C Wire stopper spring
68	PSHEP4001FCZZ запросить цену →		AD C Sheet
69	PSHEP4002FCZZ запросить цену →		AC C Sheet
70	PSEL-0557FCZZ запросить цену →		AB C Shield seal
71	PSHEZ4003FCZZ запросить цену →		AG C Sheet
72	PSHEP4443FCZZ запросить цену →		AD N C Dry heater sheet
73	PSHEZ4039FCZZ запросить цену →		AG C LSU plate sheet R
74	PSHEP4040FCZZ запросить цену →		AG C Dry heater sheet (200V series)
75	MSPRP2412FCZZ запросить цену →		BA C Finger L
76	MSPRP2413FCZZ запросить цену →		AN C Finger S
77	RCORF0020FCZZ запросить цену →		AK B Core (2643-625002)
78	LPLTM4998FCZZ запросить цену →		AF C Rear exterior fixing plate
79	LPLTM4997FCZ1 запросить цену →		AP C OC fixing plate S
81	LPLTM4908FCZZ запросить цену →		BD C LSU fixing plate
82	TCAUH0941FCZZ запросить цену →		AB C Service caution label (U.Kingdom)
83	XHBSE40P06000 запросить цену →		AA C Screw (4 5 6)
84	LBSHC0337FCZZ запросить цену →		AN C Bushing

5. 4 Optical section

№	Артикул	Альт. артикул	Описание
5			Copy lamp section
1	PREFL0155FCZZ запросить цену →		AL C Sub reflector D
2	PREFL0154FCZZ запросить цену →		AW C Main reflector D
3	RLMPU0566FCZZ запросить цену →		BE B Lamp
4	MSPRP1976FCZZ запросить цену →		AD C Lamp spring F
5	CFS-T0095FC31 запросить цену →		AK A Temperature fuse
6	LPLTM4123FCZZ запросить цену →		AB C Terminal plate
7	LPLTP4121FCZZ запросить цену →		AN C Side plate F
8	PCUSU0203FCZZ запросить цену →		AE C Cushion
9	CSLI-0103FC31 запросить цену →		AF E Slider (4pcs/set)
10	MSPRP1591FCZZ запросить цену →		AC C Mirror spring
11	PMIR-0076FCZZ запросить цену →		AP B 1st mirror
12	CDAIU0459FC01 запросить цену →		AP C Base plate
14	DHAI-2067FCZZ запросить цену →		AV C Optical harness
15	LPLTP4122FCZZ запросить цену →		AN C Side plate R
16	MSPRP1977FCZZ запросить цену →		AG C Lamp spring R
17	LFIX-0445FCZZ запросить цену →		AD C Harness fixing plate
18	DHAI-2497FCZZ запросить цену →		AV C CL lead harness
19	XHBSD30P08000 запросить цену →		AA C Screw (3 5 8)
20	XEBSD40P08000 запросить цену →		AA C Screw (4 5 8)
21	XEBSD30P06000 запросить цену →		AA C Screw (3 5 6)
22	PSHEP4438FCZZ запросить цену →		AC N C Slit adjustment sheet
901	CREFL0154FC32 запросить цену →		BQ N E Copy lamp UN
6			2nd,3rd Mirror holder section
1	LFIX-0284FCZZ запросить цену →		AC C 4th 5th mirror fixing plate F
2	PMIR-0132FCZZ запросить цену →		AR B 2nd,3rd mirror
3	XRESP70-08000 запросить цену →		AA C E type ring (7mm)
4	NPLYZ0167FCZZ запросить цену →		AF C Pulley
5	LX-BZ0339FCZZ запросить цену →		AA C Screw
6	CSLI-0103FC31 запросить цену →		AF E Slider (4pcs/set)
7	PCUSS0201FCZZ запросить цену →		AA C MB-B cushion
8	PCUSF0349FCZZ запросить цену →		AF C 2nd,3rd mirror cushion
901	CHLDZ1257FC32 запросить цену →		BG E 2nd,3rd mirror holder unit

6. 5 Copy lamp section

№	Артикул	Альт. артикул	Описание
7			Front frame Left
1	DHAI-2773FCZZ запросить цену →		BA N C Main SW harness
2	XBPSD40P04000 запросить цену →		AA C Screw (4 54)
3	LX-BZ0222FCZZ запросить цену →		AA C Screw
4	XBPSD40P30000 запросить цену →		AA C Screw (4 530)
5	RMOTE0754FCZZ запросить цену →		AY B CFM
6	PFILZ0191FCZZ запросить цену →		AH B Ozone filter
7	LANGT1384FCZZ запросить цену →		AM C Fan fixing angle F
8	LANGT1385FCZZ запросить цену →		AM C Fan fixing angle R
9	LDAIU0516FCZZ запросить цену →		AW C Fan fixing base
10	VHPGP1A22LC-1 запросить цену →		AK B Photo sensor (GP1A22LC)
11	XBPSD40P12000 запросить цену →		AA C Screw (4 512)
12	MSPRT1983FCZZ запросить цену →		AB C Upper pawl lever spring
13	MLEVP0605FCZ1 запросить цену →		AE C Upper pawl plate lever
14	LX-BZ0669FCZZ запросить цену →		AC C Screw
15	LHLDW1225FCZZ запросить цену →		AB C Mini clamp (YMC15)
16	LHLDW1263FCZZ запросить цену →		AC C Wire holder (EDS0607M)
17	PSHEP3841FCZZ запросить цену →		AC C Ozone filter sheet
18	XHBSE40P10000 запросить цену →		AA C Screw (4 510)
19	LRALM0095FCZZ запросить цену →		AX C Drawer rail left
20	JHNDM0138FCZZ запросить цену →		AK C Base plate handle
21	XBPSD40P08K00 запросить цену →		AA C Screw (4 58K)
22	QSW-Z1240QCZZ запросить цену →		AY B Seesaw switch (RS31)(200V series)
23	CPLTM4179FC02 запросить цену →		AP C F frame L sub plate
24	LPLTG2539FCZZ запросить цену →		AD C Rubber plate
25	PGUMS0182FCZZ запросить цену →		AC C Rubber foot
26	LX-BZ0667FCZZ запросить цену →		AB C Screw
27	LX-BZ0465FCZZ запросить цену →		AA C Screw (4 56)
28	PSHEP3950FCZZ запросить цену →		AG C Ozone filter sheet
29	PSPAZ0692FCZZ запросить цену →		AE C Fusing lever spacer
30	TLABZ3896FCZZ запросить цену →		AE C ROM label
31	MSPRP2410FCZZ запросить цену →		AP C Shield finger (9754002-9)
32	LBSHC0091FCZZ запросить цену →		AB C Bushing (KG-016-90)
33	PSHEP4437FCZZ запросить цену →		AE N C MSW harness sheet
8			Front frame Right
1	XHBSD40P10000 запросить цену →		AA C Screw (4 510)
6	LPLTM4919FCZZ запросить цену →		AS C PWB fixing plate
7	PMLT-0883FCZZ запросить цену →		AS C Base plate worm
8	LPLTM4116FCZZ запросить цену →		AC C HT SP adjusting plate
9	XBPSD40P08KS0 запросить цену →		AA C Screw (4 58KS)
10	MSPRT2020FCZZ запросить цену →		AB C Waste toner spring
13	LHLDZ1288FCZZ запросить цену →		AG C Waste toner holder
17	LX-BZ0674FCZZ запросить цену →		AC C Screw
18	MSPRC2016FCZZ запросить цену →		AC C Waste toner up spring
19	XEBSD40P06000 запросить цену →		AA C Screw (4 56)
20	LX-BZ0140FCZZ запросить цену →		AB C Screw
21	MSLI-0110FCZZ запросить цену →		AA C Slider,Waste toner holder
22	XHBSD40P10000 запросить цену →		AA C Screw (4 510)
23	LPLTM4115FCZZ запросить цену →		AK C Front cover fixing plate
24	XBPSD40P06000 запросить цену →		AA C Screw (4 56)
25	PMAGT0072FCZ1 запросить цену →		AF C Magnet catch
26	LPLTM4180FCZZ запросить цену →		AE C MG catch fixing plate
27	LPLTG2539FCZZ запросить цену →		AD C Rubber plate
28	PGUMS0182FCZZ запросить цену →		AC C Rubber foot
29	LX-BZ0667FCZZ запросить цену →		AB C Screw
30	XRESP50-06000 запросить цену →		AA C E type ring (5mm)
35	LX-WZ0117FCZZ запросить цену →		AB C Washer (T05)
38	JHNDM0138FCZZ запросить цену →		AK C Base plate handle
39	XBPSD40P08K00 запросить цену →		AA C Screw (4 58K)
41	DHAI-2772FCZZ запросить цену →		BP C Lower UNM harness (200V series)
42	LBNDJ0013FCZ1 запросить цену →		AA C Wire band
43	PSHEZ4075FCZZ запросить цену →		AD C Right frame sheet
44	LPLTM5337FCZZ запросить цену →		AK C Transformer fixing plate (200V series)
45	PGSK-0011FCZZ запросить цену →		AZ C Gasket (UC-300287)
46	LFRM-0734FCZZ запросить цену →		AY C Front frame R
9			Rear frame
1	XHBSD40P10000 запросить цену →		AA C Screw (4 510)
2	DUNTM6766FC11 запросить цену →		BS N E Main drive unit
3	RMOTP0774FCZ1 запросить цену →		BS N B DR motor
4	XHBSD40P10000 запросить цену →		AA C Screw (4 510)
5	NBLTH0261FCZZ запросить цену →		AQ B Belt
6	XBSSD30P06000 запросить цену →		AA C Screw (3 56)
7	LX-BZ0414FCZZ запросить цену →		AB C Screw
8	LHLDW1118FCZZ запросить цену →		AA C Twist band (X-6-4)
9	DHAI-2779FCZZ запросить цену →		BL N C Optical M harness
10	LX-BZ0056FCZ1 запросить цену →		AB C Screw
11	MSPRT0925FCZZ запросить цену →		AB C PF jum release spring
15	DHAI-2071FCZZ запросить цену →		AH C PPD1.2 interface harness
16	DHAI-2772FCZZ запросить цену →		BP C Lower unit Main harness (200V series)
17	VHPGP1A22LC-1 запросить цену →		AK B Photo sensor (GP1A22LC)
18			VHPGP3A38//-1 AH B Photo transistor (GP3A38)
19	DHAI-2070FCZZ запросить цену →		AK C PSD interface harness
20	LX-BZ0676FCZZ запросить цену →		AA C Screw (4 510)(Blue)
21	LFRM-0736FCZ5 запросить цену →		BG C Rear frame
22	CFRM-0740FC31 запросить цену →		BK E Paper feed speed change frame unit
23	LPINS0155FCZZ запросить цену →		AA C Pin (f3-10)
24	NPLYZ0303FCZZ запросить цену →		AD C Pulley 26P
25	LPFTF0082FCZZ запросить цену →		AC C Flange 26P
26	XRESP70-08000 запросить цену →		AA C E type ring (7mm)
27	NPLYZ0259FCZZ запросить цену →		AC C Tension pulley
28	CPLTM4910FC01 запросить цену →		AK C Drive joint plate
29	LX-BZ0581FCZZ запросить цену →		AB C Screw
30	DUNTM6785FCZZ запросить цену →		BE E Lift up unit
31	XBBSD40P10000 запросить цену →		AA C Screw (4 510)
32	XBBSD40P30000 запросить цену →		AA C Screw (4 530)
33	LHLDW1301FCZZ запросить цену →		AD C Clamp (FLC20S)
34	CPWBF1122FC31 запросить цену →		BG E DR motor PWB
35	LSUPP0084FCZZ запросить цену →		AB C Supporter (LCBS-4)
36	XBPSD40P06K00 запросить цену →		AA C Screw (4 56K)
37	LPLTM4914FCZZ запросить цену →		AE C DM PWB fixing plate
38	CPWBN1233FC52 запросить цену →		CD N E PCU PWB UN (200V series)
39	LPLTM5213FCZZ запросить цену →		AQ C Main PWB fixing plate
40	LX-BZ0502FCZZ запросить цену →		AA C Screw (4 56)
41	LPLTM4909FCZZ запросить цену →		AT C Support base plate
43	XBPSD30P14K00 запросить цену →		AA C Screw (3 514K)
47	QCNCM0859FCZZ запросить цену →		AF C Connector
48	QCNCW0856FCZZ запросить цену →		AD C Connector
49	QCNCM0355FCZZ запросить цену →		AC C Connector (DF1B10ES25R)
50	QCNCM0858FCZZ запросить цену →		AE C Connector
51	PHOG-0398FCZZ запросить цену →		AC C Bushing (L=30)
52	PSHEZ4075FCZZ запросить цену →		AD C Right frame sheet
54	QEARP0090FCZZ запросить цену →		BC C PS earth plate

7. 9 Rear frame 1

№	Артикул	Альт. артикул	Описание
10			Rear frame
1	XHBSE40P10000 запросить цену →		AA C Screw (4 510)
2	RMOTP0773FCZZ запросить цену →		BT B Main motor
3	LFRM-0736FCZ5 запросить цену →		BG C Rear frame
4	LPLTP4915FCZZ запросить цену →		AK C PWB fixing plate
5	RTRNZ0509FCZ2 запросить цену →		BX N B High voltage transformer
6	PDUC-0102FCZZ запросить цену →		AG C Suction duct lower
7	LHLDW1273FCZZ запросить цену →		AC C Wire holder (WS-SE-A1-01)
8	RMOTE0700FCZZ ✓ в наличии		AX B Suction fan
9	PDUC-0101FCZZ запросить цену →		AG C Suction duct upper
10	XEPSD40P35000 запросить цену →		AA C Screw (4 535)
11	PFILZ0230FCZ1 запросить цену →		AV B Suction filter
12	DHAI-2772FCZZ запросить цену →		BP C Lower UN M harness 200 (200V series)
13	XEPSD40P10000 запросить цену →		AA C Screw (4 510)
14	XHBSD40P10000 запросить цену →		AA C Screw (4 510)
15	LPLTM4029FCZZ запросить цену →		AG C Solenoid fixing plate
16	XBPSD30P06KS0 запросить цену →		AA C Screw (3 56KS)
17	DHAI-2072FCZZ запросить цену →		AE C Cassette switch L interface harness
18	QSW-M0372FCZZ запросить цену →		AH B Door switch (200V series)
19	RPLU-0310FCZZ запросить цену →		AR B Turn over solenoid N
20	MLEVP0582FCZZ запросить цену →		AC C Solenoid lever
21	MSPRT2008FCZZ запросить цену →		AA C Lever spring
22	XEPSD40P10000 запросить цену →		AA C Screw (4 510)
24	XHBSE30P06000 запросить цену →		AA C Screw (3 56)
25	RRLYD6123QCZZ запросить цену →		AR B Relay
26	XBPBZ40P06K00 запросить цену →		AA C Screw (4 56K)
27	DHAI-2776FCZZ запросить цену →		AZ C AC harness 200V (200V series)
29	LPLTM5336FCZZ запросить цену →		AS N C Fusing drawer fixing plate
30	LX-BZ0102FCZZ запросить цену →		AA C Screw (4 510)
31	LHLDW1271FCZZ запросить цену →		AC C Holder (WWS-A-3-01)
34	XBPSD40P08KS0 запросить цену →		AA C Screw (4 58KS)
35	XBPSD40P20XS0 запросить цену →		AA C Screw (4 5 25XS)(200V series)
36	LFIX-0016FCZZ запросить цену →		AD C AC cord holder (200V series)
37	LBNDJ0043FCZ1 запросить цену →		AA C Snap band
41	LSUPP0083FCZZ запросить цену →		AB C Supporter (LCBS-3)
42	LPLTM4917FCZZ запросить цену →		AK C AC PWB fixing plate
44	XHPSF40P05000 запросить цену →		AA C Screw (4 55)
45	XBPSD40P08000 запросить цену →		AA C Screw (4 58)
47	LHLDW1042FCZZ запросить цену →		AA C Holder
48	RCORF0015FCZZ запросить цену →		AK C Core (044S-800502)
49	LBNDJ0013FCZ1 запросить цену →		AA C Wire band
53	PSHEP4281FCZZ запросить цену →		AF C Suction upper guide sheet
54	PSHEP4093FCZZ запросить цену →		AD C Delivery guide sheet
55	PSPAZ0693FCZZ запросить цену →		AE C Delivery guide spacer
56	LBSHC0340FCZZ запросить цену →		AC C Bushing
57	PHOG-0387FCZZ запросить цену →		AB C Plug holder (176497-1)
58	QTANP0178FCZZ запросить цену →		AB C Terminal (175057-1)
59	QTANP0176FCZZ запросить цену →		AB C Terminal (V2-M4)(100V series)
60	LHLDW1057FCZZ запросить цену →		AB C Wire holder (LWS-3S)
62	XBBSD40P10000 запросить цену →		AA C Screw (4 5 10)(200V series)
63	RCILF0079FCZZ запросить цену →		AZ B Transformer
64	LPLTM5350FCZZ запросить цену →		AL C Transformer fixing plate
65	LBSHC2021SCZZ запросить цену →		AD C Bushing
66	LHLDW1277FCZZ запросить цену →		AC C Cable holder
67	NSFTZ2424FCZZ запросить цену →		AN C Transformer fixing shaft
68	RTRNZ0518FCZZ запросить цену →		BN B Transformer
69	PSHEP1804FCZZ запросить цену →		AB C 3P terminal protect sheet (200V series)
70	QTANN0015FCZZ запросить цену →		AG C 3P terminal base (200V series)
71	PHOG-0213FCZZ запросить цену →		AB C 3P terminal base cover (200V series)
72	DHAI-2784FCZZ запросить цену →		AP C 3P terminal harness (200V series)
73	RCILF0045FCZZ запросить цену →		AN C Earth inductor coil (200V series)
74	XBPSD30P14000 запросить цену →		AA C Screw (3 5 14)(200V series)

8. 10 Rear frame 2

№	Артикул	Альт. артикул	Описание
11			Optical frame
1	DHAI-2777FCZZ запросить цену →		AS N C Optical harness
2	DUNT-6746FC12 запросить цену →		CD N E CCDPC-EX
3	LX-BZ0260FCZZ запросить цену →		AA C Screw (4 58SW/W)(Red)
4	DUNT-6747FC12 запросить цену →		CU N E Laser scanner PC
5	LRALM0121FCZZ запросить цену →		AP C Process guide rail
6	XHBSE40P10000 запросить цену →		AA C Screw (4 510)
7	PDUC-0100FCZZ запросить цену →		BB D Duct
9	PSHEG3833FCZZ запросить цену →		AY C Vibration proof sheet
11	LPLTM4921FCZZ запросить цену →		AU C Joint plate
12	LX-BZ0222FCZZ запросить цену →		AA C Screw
13	PSPAZ0683FCZZ запросить цену →		AC C CCD spacer
12			Optical frame
1	XBTSF40P06000 запросить цену →		AA C Screw (4 56)
2	PCOVP1309FCZZ запросить цену →		AH C LSU wire cover
3	PCOVP1306FCZZ запросить цену →		AT C Dark box cover
4	DHAI-2665FCZZ запросить цену →		AG C CCD I/F harness
5	PSEL-0667FCZZ запросить цену →		AC C LSU cover seal
6	PSEL-0557FCZZ запросить цену →		AB C Shield seal
7	CPWBN1232FC52 запросить цену →		CT N E ICU PWB unit (200V series)
8	XBPSD40P08KS0 запросить цену →		AA C Screw (4 58KS)
9	LPLTM4927FCZ1 запросить цену →		AG C ICU PWB fixing plate
10	XHBSE40P10000 запросить цену →		AA C Screw (4 510)
11	LPLTM4920FCZZ запросить цену →		AM C Mother board fixing plate
12	CPWBN1190FC51 запросить цену →		BC E Mother board PWB
13	XBPSD40P06K00 запросить цену →		AA C Screw (4 56K)
14	PCOVP1307FCZZ запросить цену →		AL C ICU PWB cover
25	PSEL-0668FCZZ запросить цену →		AP C Optical cover seal
26	MSPRP2411FCZZ запросить цену →		AS C Mother board finger (975400217)
27	PGSK-0010FCZZ запросить цену →		AX C Gasket (UC300285T)
28	DHAI-2778FCZZ запросить цену →		AY N C ICU I/F harness
29	RCORF0015FCZZ запросить цену →		AK C Core (044S-800502)
13			Drum cleaner section
1	PDUC-0104FCZZ запросить цену →		AP C MC duct A
2	XRESP50-06000 запросить цену →		AA C E type ring (5mm)
4	LX-BZ0656FCZZ запросить цену →		AD C Screw
5	PMLT-0898FCZZ запросить цену →		AB C Sensor harness fixing cushion
6	CPWBF0975FC51 запросить цену →		AQ E DR mark sensor PWB
7	XCPSD20P05000 запросить цену →		AA C Screw (2 55)
8	RLMPP0493FCZZ запросить цену →		AV B Discharge lamp
10	DHAI-2670FCZZ запросить цену →		AV C Drum harness
11	LFRM-0872FCZZ запросить цену →		AX C DR frame upper
15	XBPS240P06000 запросить цену →		AA C Screw
21	XBPS240P06000 запросить цену →		AA C Screw
22	XBPSF30P06000 запросить цену →		AA C Screw (3 56)
23	UCLEZ0117FCZZ запросить цену →		AT C Blade B9
24	XEBSD30P10000 запросить цену →		AA C Screw (3 510)
25	LPLTM4066FCZZ запросить цену →		AN C DR frame joint plate
26	RPLU-0306FCZZ запросить цену →		AN B Solenoid
27	PSHEZ3842FCZZ запросить цену →		AA C Separator pawl lever sheet
28	MSPRC1811FCZZ запросить цену →		AA C Separator lever spring
29	MLEVP0686FCZZ запросить цену →		AF C Separator pawl lever
30	XHBSD30P08000 запросить цену →		AA C Screw (3 58)
31	NGERH0868FCZZ запросить цену →		AC C Toner screw gear 22T
32	NBRGP0321FCZZ запросить цену →		AD C Bearing
33	LX-BZ0611FCZZ запросить цену →		AB C Screw
34	LX-WZ0066FCZZ запросить цену →		AA C Washer
35	PMLT-0906FCZZ запросить цену →		AA C Side spacer R
36	PMLT-0905FCZZ запросить цену →		AA C Side spacer F
37	PSEL-0487FCZZ запросить цену →		AE C Blade side seal F
38	PSEL-0488FCZZ запросить цену →		AE C Blade side seal R
39	PMLT-0869FCZZ запросить цену →		AB C Blade lower cushion
40	NSRW-0015FCZ1 запросить цену →		AK C Toner transport screw
41	LPFTF0090FCZ1 запросить цену →		AU C DSD flange DR
42	UCLEZ0126FCZ1 запросить цену →		AU C Toner holding cleaner
43	XEPSD30P06000 запросить цену →		AA C Screw (3 56)
44	QEARP0051FCZZ запросить цену →		AE C DR frame lower earth plate
45	XRESP50-06000 запросить цену →		AA C E type ring (5mm)
46	LX-BZ0656FCZZ запросить цену →		AD C Screw
47	LHLDZ1092FCZZ запросить цену →		AF C Waste toner pipe holder
48	NBRGP0299FCZZ запросить цену →		AC B DV bearing (f5)
49	XRESP40-06000 ✓ в наличии		AA C E type ring (4mm)
50	MSPRT2026FCZ1 запросить цену →		AB C Shutter spring
51	PSHT-0058FCZZ запросить цену →		AD C Waste toner shutter
52	NSRW-0016FCZZ запросить цену →		AG C Waste toner transport screw
53	CHLDZ1091FC01 запросить цену →		AN C Screw end
55	LFRM-0871FCZZ запросить цену →		AY C DR frame lower
56	CPWBF0997FC51 запросить цену →		AP E Sensor VR PWB
57	XPSSJ20-06000 запросить цену →		AA C Spring pin (2 56)
58	NGERH0209FCZ1 запросить цену →		AB C Delivery roller gear 24T
59	NGERH0480FCZZ запросить цену →		AC C Idle gear (23T)
60	NGERH0408FCZZ запросить цену →		AB C Waste toner gear B
61	LPIN-0026MCZZ запросить цену →		AA C Spring pin (2 510)
62	NGERH0417FCZZ запросить цену →		AC C Waste toner gear C
63	LDAIU0473FCZZ запросить цену →		AF C DR sensor fixing base
64	CPWBF0976FC51 запросить цену →		AQ E DR sensor PWB
65	PCOVP1184FCZ1 запросить цену →		AC C DR sensor cover
66	XEPSD40P08000 запросить цену →		AA C Screw (4 58)
67	DHAI-2554FCZZ запросить цену →		AR C Process control interface harness
68	CDAIU0451FC51 запросить цену →		AQ E Separator pawl fixing plate unit
69	PCOVP1195FCZZ запросить цену →		AE C Harness cover
70	PSHEP3843FCZZ запросить цену →		AD C POD cover sheet
71	PTME-0225FCZZ запросить цену →		AC C Separater pawl R
72	PCUSF0337FCZZ запросить цену →		AC C Separator pawl lever cushion
73	TLABZ4085FCZZ запросить цену →		AC N C DR model label
81	CPLTM4027FC07 запросить цену →		AR C DR position plate
82	XBBS240P14000 запросить цену →		AA C Screw
83	CCOVP1335FC01 запросить цену →		AM C Waste toner gear cover
84	TCAUH1029FCZZ запросить цену →		AC N C High voltage caution label E4 (other countries)
85	LPFTF0089FCZ1 запросить цену →		AX C DSD flange DF
86	PSPAZ0707FCZZ запросить цену →		AB C TC position spacer
87	PSHEP4453FCZZ запросить цену →		AC N C PC protect sheet
501	CFRM-0872FC52 запросить цену →		BG E DR frame upper unit
502	CFRM-0871FC54 запросить цену →		BR N E PC EXDR frame lower unit

Каталог очень большой (3064 позиций). Показаны первые 8 узлов со схемами; полный список доступен по запросу.
