1. PARTS GUIDE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Exteriors | ||
| 2 | Operation panel section | ||
| 3 | Side door unit | ||
| 4 | 2nd,3rd mirror unit | ||
| 5 | Optical unit | ||
| 6 | Middle frame unit | ||
| 7 | Process unit | ||
| 8 | DV cartridge unit | ||
| 9 | Fusing unit | ||
| 1 | 外装(Exteriors) | ||
| 1 | GCOVH0010QSZ3 запросить цену → | BC GJ N D OC cover OCｶﾊﾞｰ | |
| 2 | PSHEZ0058QSZ1 запросить цену → | AU FG N D OC sheet OCﾏｯﾄ | |
| 10 | CCAB-0012QS0W запросить цену → | BA FX N D Front exterior (Except Japan)前ｷｬﾋﾞﾈｯﾄ | |
| 11 | GFTA-0001QSZ1 запросить цену → | AT EZ D Front cabinet cover 前ｷｬﾋﾞ蓋 | |
| 49 | TLABZ0058QSZZ запросить цену → | AD DJ C Class 1 label (200V Series)ｸﾗｽ1ﾗﾍﾞﾙ | |
| 501 | CCOVH0010QS51 запросить цену → | BM HV E OC cover unit OCｶﾊﾞｰﾕﾆｯﾄ | |
| 2 | 操作部(Operation panel section) | ||
| 3 | HPNLH0021QSZ3 запросить цену → | AT EZ N D ZEB Main Deco.panel (Philippines)ZEBﾒｲﾝﾃﾞｺﾊﾟﾈﾙ | |
| 4 | HPNLH0022QSZ1 запросить цену → | AK EB N D ZEB Special Deco.panel (Except Japan)ZEB 特殊ﾃﾞｺﾊﾟﾈﾙ | |
| 6 | JBTN-0018QSZZ запросить цену → | AE DJ C Function key 部門ｷｰ | |
| 7 | JBTN-0029QSZZ запросить цену → | AE DS C Select key 選択ｷｰ | |
| 13 | JBTN-0026QSZZ запросить цену → | AE DJ C Interrupt key 割込みｷｰ | |
| 14 | JBTN-0030QSZZ запросить цену → | AD DJ C Mode select key 画質ｷｰ | |
| 15 | JBTN-0027QSZZ запросить цену → | AD DJ C Density select key 濃度ｷｰ | |
| 17 | CPWBF0025QSE3 запросить цену → | AH DX N E ERDH operation PWB ERDH 操作基板 | |
| 19 | CPWBF0024QSE2 запросить цену → | BL HL N E COPY operation PWB (LAG2,LAG4)COPY 操作基板 | |
| 46 | XEPSD30P08X00 запросить цену → | AA DD C Screw (3×8X) ﾋﾞｽ |

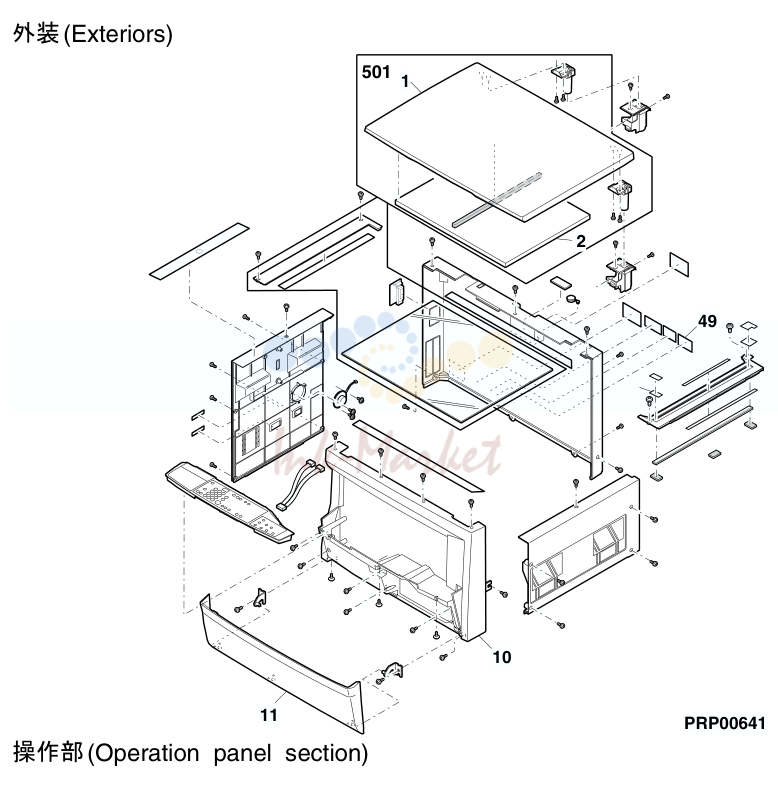

2. 1 外装(Exteriors)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | ｻｲﾄﾞﾄﾞｱｰﾕﾆｯﾄ(Side door unit) | ||
| 10 | LFRM-0016QSZ2 запросить цену → | AT EZ C Right door inner N 右ﾄﾞｱｲﾝﾅｰN | |
| 3 | ｻｲﾄﾞﾄﾞｱｰﾕﾆｯﾄ(Side door unit) | ||
| 4 | 第2.3ﾐﾗｰﾕﾆｯﾄ(2nd,3rd mirror unit) | ||
| 4 | NPLYZ0017QSZZ запросить цену → | AE DS C W pulley Wﾌﾟｰﾘｰ | |
| 9 | CPLTM0156QS02 запросить цену → | AH DX C Pulley fixing plate R ﾌﾟｰﾘｰ取付板 R | |
| 13 | CPLTM0155QS02 запросить цену → | AH DX C Pulley fixing plate F ﾌﾟｰﾘｰ取付板 F | |
| 901 | CMIR-0008QS32 запросить цену → | BB GD E 2nd,3rd mirror unit 第2.3ﾐﾗｰﾕﾆｯﾄ | |
| 4 | 第2.3ﾐﾗｰﾕﾆｯﾄ(2nd,3rd mirror unit) | ||
| 5 | 光学ﾕﾆｯﾄ(Optical unit) | ||
| 2 | CMIR-0008QS32 запросить цену → | BB GD E 2nd,3rd mirror unit 第2.3ﾐﾗｰﾕﾆｯﾄ | |
| 8 | CLNS-0003RS53 запросить цену → | BR LX E Lens unit ﾚﾝｽﾞﾕﾆｯﾄ | |
| 18 | NPLYZ0016QSZZ запросить цену → | AF DS C Pulley ﾃｲﾌﾟｰﾘｰ | |
| 81 | DHAI-0200QSZZ запросить цену → | AS EZ C CL harness CLﾊｰﾈｽ | |
| 93 | XEBSD30P06000 запросить цену → | AA DD C Screw (3×6) ﾋﾞｽ | |
| 96 | LPLTM4715FCZ1 запросить цену → | AF DS C Wire fixing plate F ﾜｲﾔｰ取り付け板F | |
| 97 | TCAUH0933FCZZ запросить цену → | AB DD C 55FE2 high temperature label 55FE2高温注意ﾗﾍﾞﾙ | |
| 5 | 光学ﾕﾆｯﾄ(Optical unit) | ||
| 6 | 中間ﾌﾚｰﾑﾕﾆｯﾄ(Middle frame unit) | ||
| 7 | DUNTK0041RS14 запросить цену → | BG GX E LSU unit LSUﾕﾆｯﾄ | |
| 46 | LFRM-0024QSZ3 запросить цену → | BC GJ C Middle frame 中間ﾌﾚｰﾑ | |
| 47 | LPINS0301FCZZ запросить цену → | AD DJ C DV guide pin DVｶﾞｲﾄﾞﾋﾟﾝ | |
| 51 | LANGT0003QSZ1 запросить цену → | AC DJ C SRU fixing angle SRU取付けｱﾝｸﾞﾙ | |
| 6 | 中間ﾌﾚｰﾑﾕﾆｯﾄ(Middle frame unit) | ||
| 7 | ﾌﾟﾛｾｽﾕﾆｯﾄ(Process unit) | ||
| 5 | PSEL-0130QSZZ запросить цену → | AF DS N C Seal R PAN (Except Japan)ﾓｹｯﾄ R PAN | |
| 6 | PSEL-0129QSZZ запросить цену → | AF DS N C Seal F PAN (Except Japan)ﾓｹｯﾄ F PAN | |
| 501 | CFRM-0021QS67 запросить цену → | BK HG N E Process frame unit (Except Japan)ﾌﾟﾛｾｽﾌﾚｰﾑﾕﾆｯﾄ | |
| 7 | ﾌﾟﾛｾｽﾕﾆｯﾄ(Process unit) | ||
| 8 | 現像ｶｰﾄﾘｯｼﾞﾕﾆｯﾄ(DV cartridge unit) | ||
| 7 | PSEL-0067QSZ3 запросить цену → | AG DX C TG seal LDAR TG ｼｰﾙ LDAR | |
| 11 | PCOVP0072QS12 запросить цену → | AH DX N C DV cover DVｶﾊﾞｰ | |
| 31 | RDTCM0001YSZZ запросить цену → | AZ FQ B ATC sensor ATCｾﾝｻｰ | |
| 45 | PSEL-0105QSZZ запросить цену → | AA DJ C TN-SEL-FR TN-SEL-FR | |
| 46 | PSHEP0262QSZZ запросить цену → | AC DJ C DV-UND-Sheet DV-UNDｼｰﾄ | |
| 47 | PSEL-0114QSZZ запросить цену → | AC DJ C DV-MKT-F DV-MKT-F | |
| 48 | PSEL-0115QSZZ запросить цену → | AD DJ C DV-MKT-F2 DV-MKT-F2 | |
| 49 | PSHEP0324QSZZ запросить цену → | AC DJ C DVB-SHE-FBR (Except Japan)DVB-SHE-FBR | |
| 8 | 現像ｶｰﾄﾘｯｼﾞﾕﾆｯﾄ(DV cartridge unit) | ||
| 9 | 定着ﾕﾆｯﾄ(Fusing unit) | ||
| 5 | PCOVP0029QSZ2 запросить цену → | AT EZ C Fusing cover 定着ｶﾊﾞｰ | |
| 32 | MSPRT0089QSZ2 запросить цену → | AC DJ C Pressure spring B 加圧ﾊﾞﾈ B | |
| 9 | 定着ﾕﾆｯﾄ(Fusing unit) | ||
| 11 | 台板ﾕﾆｯﾄ1(Base plate unit 1) | ||
| 2 | DHAI-0091QSZ2 запросить цену → | AE DS C Tray SW harness ﾄﾚｲ検知SWﾊｰﾈｽ | |
| 9 | CPWBF0023QSE1 запросить цену → | AW FG E Dry heater PWB (Japan)除湿ﾋｰﾀｰ基板 | |
| 56 | GFTA-0005QSZZ запросить цену → | AC DJ C 2nd cover (Except Japan)2nd蓋 | |
| 57 | XEBSD40P12000 запросить цену → | AA DD C Screw (4×12) (Except Japan)ﾋﾞｽ | |
| 58 | PCLR-0010QSZZ запросить цену → | AC DJ C Color ｶﾗｰPAN | |
| 12 | 台板ﾕﾆｯﾄ2(Base plate unit 2) | ||
| 9 | DUNTK0049RS19 запросить цену → | BH GX N E AC switch unit (200V series) ACｽｲｯﾁﾕﾆｯﾄ | |
| 30 | CPLTM0071QS02 запросить цену → | AL EB C Drive joint plate 駆動連結板 | |
| 37 | CPWBX0096QSF6 запросить цену → | CB TX N E MCU PWB (Except Japan)MCU基板 | |
| 43 | CPWBF0033QSE1 запросить цену → | AP EQ E RCU PWB ﾘﾓｰﾄｼｽﾃﾑ中継基板 | |
| 45 | DHAI-0123QSZ1 запросить цену → | AU EZ C PS low voltage harness PS低電圧ﾊｰﾈｽ | |
| 98 | RCILZ0013QSZZ запросить цену → | BA FX N B Reactle (200V series)ﾘｱｸﾄﾙ | |
| 120 | LPFTF0001QSZZ запросить цену → | AC DJ C Pully flange ﾌﾟｰﾘｰﾌﾗﾝｼﾞ | |
| 121 | DHAI-0261QSZZ запросить цену → | AF DS N C Reactle interface harness (200V Series)ﾘｱｸﾄﾙ中継ﾊｰﾈｽ | |
| 11 | 台板ﾕﾆｯﾄ1(Base plate unit 1) |

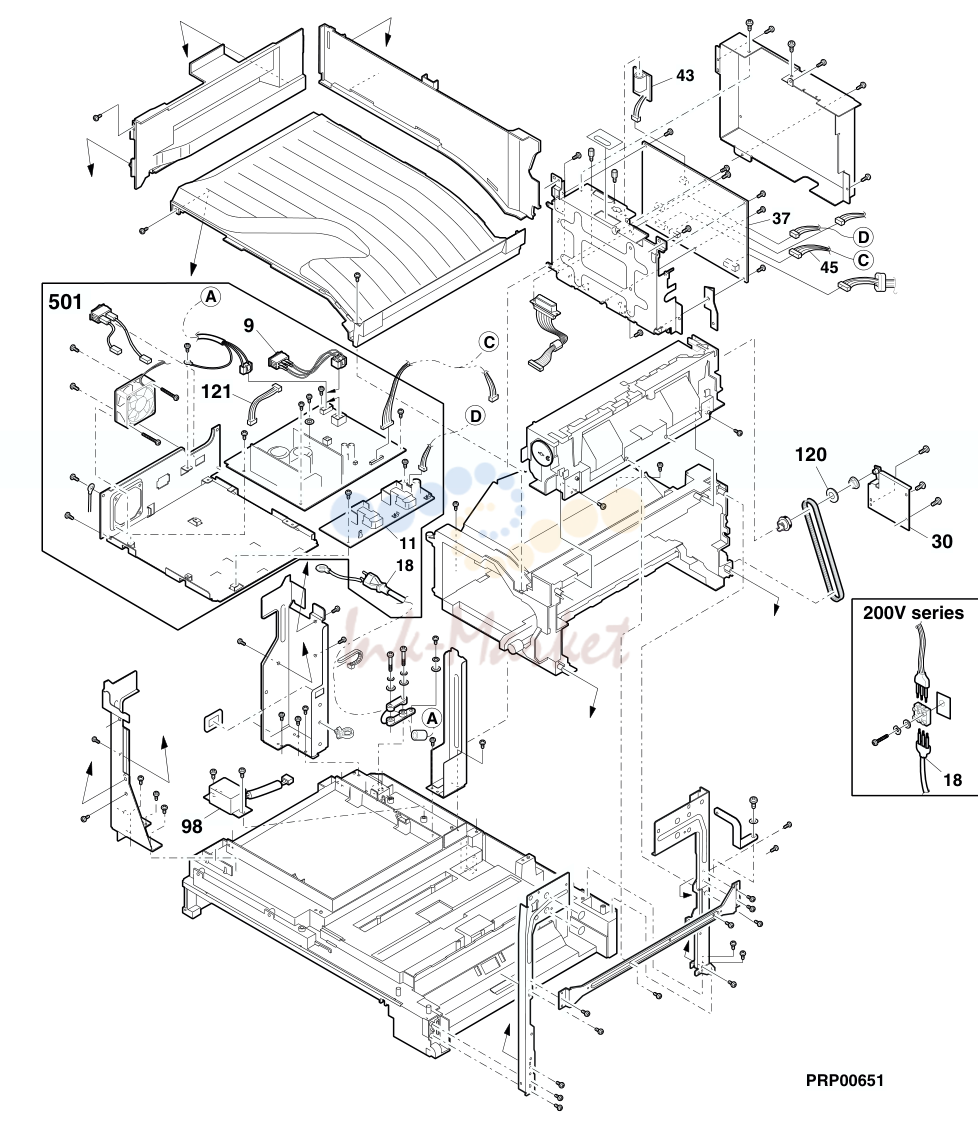

3. 12 台板ﾕﾆｯﾄ2(Base plate unit 2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 13 | 手差しﾏﾙﾁﾕﾆｯﾄ(Manual paper feeding multi unit) | ||
| 3 | LPLTP0056QSZ3 ✓ в наличии | AD DJ N C Stopper plate ｽﾄｯﾊﾟｰ板 | |
| 13 | NROLR0922FCZZ запросить цену → | AR EZ C Manual paper feed roller B9 手差しﾛｰﾗｰB9 | |
| 502 | CSOU-0009QS32 запросить цену → | AZ FQ N E Manual paper tray unit (Except Japan)手差しﾄﾚｲﾕﾆｯﾄ | |
| 13 | 手差しﾏﾙﾁﾕﾆｯﾄ(Manual paper feeding multi unit) | ||
| 14 | 排紙ﾌﾚｰﾑﾕﾆｯﾄ(Delivery frame unit) | ||
| 39 | LFRM-0027QSZ1 запросить цену → | AV FG N C Delivery frame 排紙ﾌﾚ-ﾑ | |
| 14 | 排紙ﾌﾚｰﾑﾕﾆｯﾄ(Delivery frame unit) | ||
| 16 | 250枚ﾄﾚｲﾕﾆｯﾄ(250 sheets tray unit) | ||
| 20 | PSPAZ0022QSZZ запросить цену → | AC DJ C Rotation plate S spacer 回転板Sｽﾍﾟｰｻｰ | |
| 16 | 250枚ﾄﾚｲﾕﾆｯﾄ(250 sheets tray unit) | ||
| 17 | 梱包材&付属品(Packing material & Accessories) | ||
| 1 | SPAKC0396RS11 запросить цену → | BR LX N D Packing case (SRS,SRSSC,STCL)ﾊﾟｯｷﾝｸﾞｹｰｽ | |
| 4 | SPAKA0083RSZZ запросить цену → | AD DJ N D Top packing cushion (Except Japan)天ｱﾄﾞ | |
| 12 | CCLEZ0005RS51 запросить цену → | AQ EQ E Charger cleaner unit ﾁｬｰｼﾞｬｰｸﾘｰﾅﾕﾆｯﾄ | |
| 17 | SPAKA0150RSZZ запросить цену → | AA DJ N D Accessories protect packing cushion 付属保護材 | |
| 20 | TINSF0648QSZZ запросить цену → | AU FG N D Operation manual (COPY)(French) 取扱説明書 | |
| 24 | TCADZ0164QSZZ запросить цену → | AG DX N D Inst. manual card (Japan)設置手順書 | |
| 101 | SPAKA0133QSZZ запросить цену → | AG DS D Spacer A (Japan)ｽﾍﾟｰｻｰA | |
| 102 | SPAKA3914FCZZ запросить цену → | AC DJ D DV sleeve (Japan)DVｽﾘｰﾌﾞ | |
| 17 | 梱包材&付属品(Packing material & Accessories) | ||
| 20 | MCU基板(MCU PWB) | ||
| 1 | VHI29F04015QS запросить цену → | BB GD N B FLASH ROM (29F04015QS) (Except Japan)[IC20]ﾌﾗｯｼｭROM | |
| 18 | QCNCW7191RC1B запросить цену → | AG DX C Connector (12pin) [CN12]ｺﾈｸﾀｰ | |
| 40 | QSOCZ0002QSZZ запросить цену → | AD DJ C IC socket (8pin) [IC4]ICｿｹｯﾄ | |
| 53 | VCCUCY1AJ105Z запросить цену → | AC DD C Capacitor (10WV 1µF) [C15,281]ｺﾝﾃﾞﾝｻｰ | |
| 60 | VCEAGU1VW476M запросить цену → | AB DD C Capacitor (35WV 47µF) [C72,75,76,96]ｺﾝﾃﾞﾝｻｰ | |
| 63 | VCKYCY1HB102K запросить цену → | AA DD C Capacitor (50WV 1000pF) [C77∼81,105∼112]ｺﾝﾃﾞﾝｻｰ | |
| 69 | VHEUDZS5.6B-1 запросить цену → | AC DJ B Zener diode (UDZS5.6B) [ZD1∼16,18,19]ﾂｪﾅｰﾀﾞｲｵｰﾄﾞ | |
| 75 | VHINJM2103M-1 запросить цену → | AH DX B IC (NJM2103M) [IC2]IC | |
| 130 | VHVICPN38//-1 AF DS B IC (NJM2103M) [F1,2,3,6,7]IC | ||
| 901 | CPWBX0096QSF6 запросить цену → | CB TX N E MCU PWB (Except Japan)MCU基板 | |
| 33 | ERDH操作基板(ERDH OP PWB) | ||
| 3 | QSW-P0008QSZZ запросить цену → | AC DJ B Switch (EVQ-23G-04K) [K1,2,3]ｽｲｯﾁ | |
| 4 | VHP1LHLE-002A запросить цену → | AC DJ B LED (Red) (1LHLE-002A) [D1,2,3]LED | |
| 901 | CPWBF0025QSE3 запросить цену → | AH DX N E ERDH operation PWB ERDH 操作基板 |
