Sharp AR 5015N/5120 — каталог запчастей со схемами

Содержание

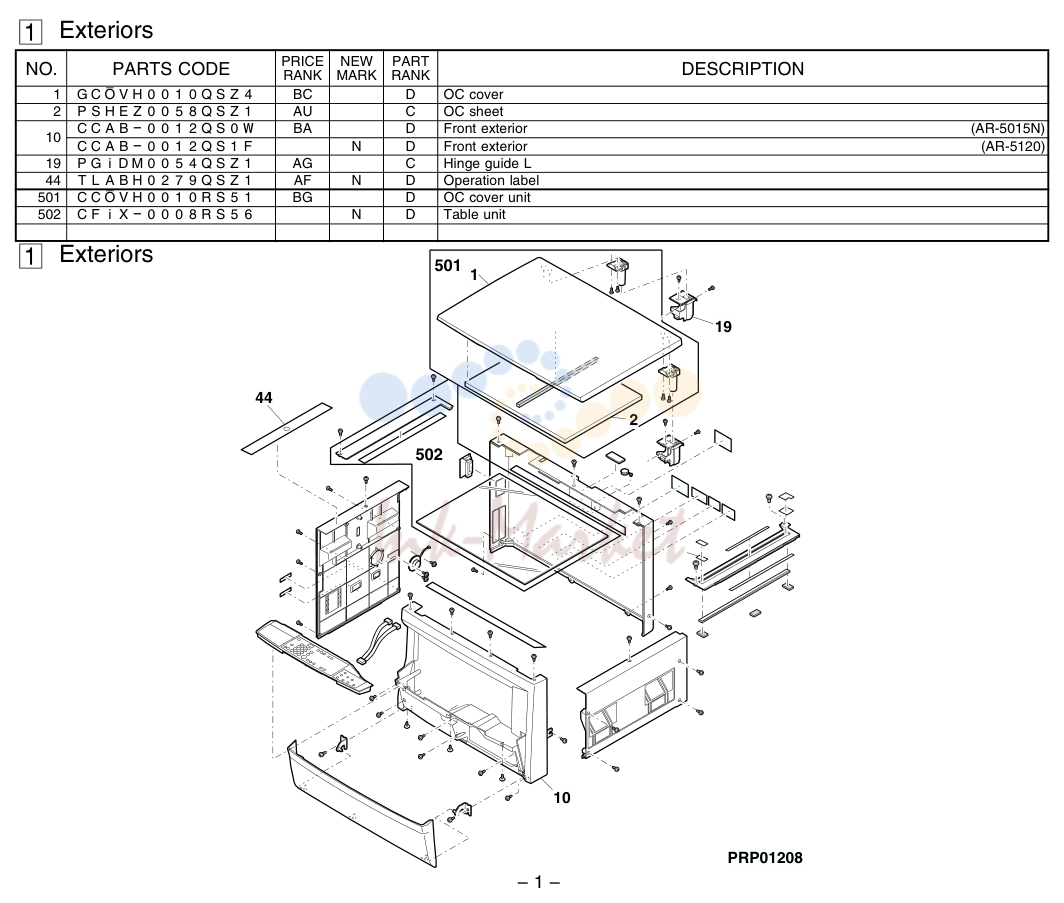

1. PARTS GUIDE

1. PARTS GUIDE

№	Артикул	Описание
1	GCOVH0010QSZ4 запросить цену →	BC D OC cover
2	PSHEZ0058QSZ1 запросить цену →	AU C OC sheet
10	CCAB-0012QS1F запросить цену →	N D Front exterior (AR-5120)
19	PGIDM0054QSZ1 запросить цену →	AG C Hinge guide L
44	TLABH0279QSZ1 запросить цену →	AF N D Operation label
501	CCOVH0010RS51 запросить цену →	BG D OC cover unit
502	CFIX-0008RS56 запросить цену →	N D Table unit
3	HPNLH0021QS13 запросить цену →	AT N D Main Deco.panel (AR5120)
4	HPNLH0022QSZ3 запросить цену →	AK N D DUP Deco.panel
6	JBTN-0018QSZZ запросить цену →	AE C Function key
7	JBTN-0029QSZZ запросить цену →	AE C Select key
13	JBTN-0026QSZZ запросить цену →	AE C Interrupt key
14	JBTN-0030QSZZ запросить цену →	AD C Mode select key
15	JBTN-0027QSZZ запросить цену →	AD C Density select key
17	CPWBF0025QSE3 запросить цену →	AH E ERDH operation PWB
19	CPWBF0024QSE7 запросить цену →	N E COPY operation PWB (AR-5120)
46	XEPSD30P08X00 запросить цену →	AA C Screw(3×8X)
2	LRALP0004QSZ1 запросить цену →	AH C Right door rail
10	LFRM-0016QSZ3 запросить цену →	AQ C Right door inner N
16	MSPRC0082QSZ1 запросить цену →	AC C Pressure spring
18	CHLDZ0030RS51 запросить цену →	BA E TC unit
4	NPLYZ0017QSZZ запросить цену →	AE C W pulley
9	CPLTM0156QS02 запросить цену →	AH B Pulley fixing plate R
13	CPLTM0155QS02 запросить цену →	AH B Pulley fixing plate F
901	CMIR-0008QS32 запросить цену →	BB E 2nd,3rd mirror unit
1	PWIR-0005QSZ1 запросить цену →	AQ C MB wire F
2	CMIR-0008QS32 запросить цену →	BB E 2nd,3rd mirror unit
8	CLNS-0003RS53 запросить цену →	BR E Lens unit
18	NPLYZ0016QSZZ запросить цену →	AF C Pulley
22	CPWBF1177DS63 запросить цену →	AR E MHPS PWB
81	DHAI-0200QSZZ запросить цену →	AS C CL harness
93	XEBSD30P06000 запросить цену →	AA C Screw(3×6)
96	LPLTM4715QSZ1 запросить цену →	C Wire fixing plate F
97	TCAUH0933FCZZ запросить цену →	AB C High temperature label
98	PWIR-0006QSZZ запросить цену →	AQ C MB wire R
2	CSW-M0007RS51 запросить цену →	AQ B Inter lock switch unit
3	NCPL-0007QSZ1 ✓ в наличии	AC C Hopper coupling
7	DUNTK0041RS14 запросить цену →	BG E LSU unit
10	CHAI-0109RS51 запросить цену →	AN E GB-MCFB harness unit
11	CHAI-0107RS51 запросить цену →	AG E MC harness unit
40	NROLP0032QSZ2 запросить цену →	AT C PS trnsport roller
46	LFRM-0024QSZ3 запросить цену →	BC D Middle frame
47	LPINS0301FCZZ запросить цену →	AD C DV guide pin
51	LANGT0003QSZ1 запросить цену →	AC C SRU fixing angle
2	CHLDZ0035RS51 запросить цену →	BH E MC holder unit
3	UCLEZ0009QSZ1 запросить цену →	AQ C Cleaning blade
5	PSEL-0130QSZZ запросить цену →	AF C Seal R
6	PSEL-0129QSZZ запросить цену →	AF C Seal F
501	CFRM-0021RS67 запросить цену →	BK D Process frame unit
7	PSEL-0067QSZ4 запросить цену →	AG C TG seal LDAR
11	PCOVP0072QS12 запросить цену →	AH D DV cover unit
23	NGERH0145QSZ1 ✓ в наличии	AD C DV gear
27	LPLTM0002YSZ1 запросить цену →	AP C Doctor reinforce plate
31	RDTCM0001YSZZ запросить цену →	AZ C ATC sensor
36	LPLTM6022FCZZ запросить цену →	AC C M4 plate
45	PSEL-0105QSZZ запросить цену →	AA C TN seal FR
46	PSHEP0262QSZZ запросить цену →	AC C DV-UDN sheet
47	PSEL-0114QSZZ запросить цену →	AC C DV-MKT-FÅ@seal
48	PSEL-0115QSZZ запросить цену →	AD C DV-MKT-F2Å@seal
49	PSHEP0324QSZZ запросить цену →	AC C DVB-sheet-FBR
5	PCOVP0029QSZ2 запросить цену →	AT D Fusing cover
32	MSPRT0089QSZ2 запросить цену →	AC C Pressure spring B
33	MLEVP0018QSZ1 запросить цену →	AF C Fusing pressure lever F
34	MLEVP0019QSZ3 ✓ в наличии	AE C Release lever F
35	MLEVP0020QSZ3 запросить цену →	AE C Release lever R
36	MLEVP0017QSZ1 запросить цену →	AF C Fusing pressure lever R
41	LPLTP0060QSZ3 запросить цену →	AM C Reverse gate
50	PBRSR0004QSZ1 запросить цену →	AD C Discharger brush
501	CPLTP0060RS52 запросить цену →	BU B Reverse gate unit
901	DUNTW0037RS24 запросить цену →	BV E Fusing unit(230V series)
5	DHAI-0309QSZZ запросить цену →	AF C Main motor harness
7	RMOTP0039QSZZ запросить цену →	BF B Main motor
28	NGERH0008QSZ3 запросить цену →	AL C Gear(55/19T)
501	CGERH0011RS51 ✓ в наличии	AE E MG gear unit
2	DHAI-0091QSZ2 запросить цену →	AE C Tray SW harness (AR-5015N)
20	CSFTZ0066RS71 запросить цену →	AU B Paper feeding roller
24	CPWBF1177DS66 запросить цену →	AR E Manual paper feeding sensor PWB
34	CPWBF1177DS65 запросить цену →	AR E Tray sensor PWB
40	CPWBF1177DS67 запросить цену →	AR E PS sensor PWB
54	PSHEZ0196QSZ1 запросить цену →	AD C Manual paper guide mylar
56	GFTA-0005QSZZ запросить цену →	AC C 2nd cover (AR-5015N)
57	XEBSD40P12000 запросить цену →	AA C Screw(3×12)
58	PCLR-0010QSZZ запросить цену →	AC C Collar
9	DUNTK0049RS19 запросить цену →	BH E AC switch unit(230V series)
30	CPLTM0071QS02 запросить цену →	AL C Drive joint plate (AR-5015N)
37	CPWBX0096QSG5 запросить цену →	CA N E MCU PWB (AR-5015N)
43	CPWBF0033QSE1 запросить цену →	AP E RCU PWB
45	DHAI-0123QSZ1 запросить цену →	AU C PS low voltage harness
120	LPFTF0001QSZZ запросить цену →	AC C Pulley flange
3	LPLTP0056QSZ3 ✓ в наличии	AD C Stopper plate
501	CFRM-0020RS51 запросить цену →	BK D Manual paper feeding multi unit
502	CSOU-0009QS32 запросить цену →	AZ B Manual paper tray unit
1	PBRSS0026QSZZ запросить цену →	AF B Discharge brush
2	XEBSD30P08000 запросить цену →	AA C Screw(3×8)
3	CPWBF1177DS64 ✓ в наличии	AS E Duplex/P-out sensor PWB
4	NROLR0092QSZZ запросить цену →	AM C Delivery roller
5	MLEVP0025QSZ2 запросить цену →	AD C Delivery actuator
7	LFRM-0065QSZZ запросить цену →	AT C Delivery frame upper
8	NBRGM5006BCZZ запросить цену →	AB C Bearing
9	NPLYZ0029QSZZ запросить цену →	AD C Pulley(34T)
10	XRESP50-06000 запросить цену →	AA C E-type ring
11	MSPRD0297QSZZ запросить цену →	AG C Earth spring
12	NFANP0002QSZ1 запросить цену →	AX B Cooling fan
13	XEBSD20P06000 запросить цену →	AA C Screw(2×6)
14	PFILZ0004QSZZ запросить цену →	AM B Ozone filter
15	PMLT-0027QSZZ запросить цену →	AC C Cleaning fan cushion
16	PGIDM0062QSZZ запросить цену →	AP C Delivery upper paper guide
17	MSPRT0229GCAZ запросить цену →	AC C Spring
18	NROLP0034QSZZ ✓ в наличии	AD C Delivery roller
19	NKOM-0002QSZZ ✓ в наличии	AC C Delivery collar
20	LFRM-0066QSZZ запросить цену →	AT C Delivery frame lower
13	LHLDZ0031QSZ2 запросить цену →	AH C Discharge holder
901	CHLDZ0030RS51 запросить цену →	BA E TC unit
250		sheets tray unit
2	PSHEZ0054QSZ1 запросить цену →	AC C Rotation plate sheet
6	PTME-0022QSZ1 запросить цену →	AL C 250 Tray pawl F (AR-5120)
10	PTME-0023QSZ1 запросить цену →	AL C 250 Tray pawl R (AR-5120)
20	PSPAZ0022QSZZ запросить цену →	AC C Rotation plate spacer
901	CCASP0003RS52 запросить цену →	BG D 250 Tray unit
250		sheets tray unit
1	SPAKC0396RS14 запросить цену →	N D Packing case (AR-5015N)
2	SPAKA0144RSZZ запросить цену →	N D Top packing cushion (AR-5120)
15	CPAKA0084RS01 запросить цену →	AF B Bottom add
20	TINSE0806QSZZ запросить цену →	AV N D Operation manual(COPY)(English) (AR-5015N)
16	CPWBF0019QSE3 запросить цену →	AV E 1ST tray interface PWB (AR-5120)
13	NROLP0044QSZ2 запросить цену →	AQ C 2ND transport roller (AR-5120)
35	MLEVP0039QSZ1 ✓ в наличии	AE C PPDI actuator (AR-5120)
37	CSFTZ0067RS51 запросить цену →	AU B Paper feeding roller
38	LFRM-0031QSZ2 запросить цену →	AU D Paper feeding frame
501	CFRM-0031RS55 запросить цену →	N D Paper feeding unit (1ST tray) (AR-5120)
1	VHI29F04026QS запросить цену →	N B FLASH ROM(29F04026QS) (AR-5120)[IC20]
14		VHVICPN38//-1 AF B IC protector(ICPN38) [F1,2,3,6,7]
15	RH-IX0013QSZZ запросить цену →	AU B 64MDRAM (AR-5120)[IC34]
18	QCNCW7191RC1B запросить цену →	AG C Connector(12pin) [CN12]
40	QSOCZ0002QSZZ запросить цену →	AD C 8P DIP socket [IC4]
41	RCRSP0016QSZZ запросить цену →	AD B Crystal(19.6608MHz) [X1]
42	RCRUB0009QSZZ запросить цену →	AP B Crystal(22.000MHz) [X2]
43	RCRUB0010QSZZ запросить цену →	AP N B Crystal(20.3094MHz) [X3]
53	VCCUCY1AJ105Z запросить цену →	AC C Capacitor(10WV 1µF) [C15,281]
60	VCEAGU1VW476M запросить цену →	AB C Capacitor(35WV 47µF) [C72,75,76,96]
74	VHI27C00401QS запросить цену →	AM N B EEPROM(27C00401QS) [IC4]
75	VHINJM2103M-1 запросить цену →	AH B IC(NJM2103M) [IC2]
901	CPWBX0096QSG6 запросить цену →	N E MCU PWB (AR-5120)
24	VRS-CY1JD103J запросить цену →	AA C Resistor(1/16W 10KΩ ±5%) [R26∼44,46∼49,C13]
901	CPWBF0024QSE7 запросить цену →	N E COPY operation PWB (AR-5120)
901	CPWBF1177DS64 ✓ в наличии	AS E Duplex/P-out sensor PWB
901	CPWBF1177DS63 запросить цену →	AR E MHPS PWB
901	CPWBF1177DS65 запросить цену →	AR E Tray sensor PWB
901	CPWBF1177DS66 запросить цену →	AR E Manual paper feeding sensor PWB
901	CPWBF1177DS67 запросить цену →	AR E PS sensor PWB
901	CPWBF0033QSE1 запросить цену →	AP E RCU PWB
1	0AV1690000106 запросить цену →	AD C CERAMIC CAPACITOR(DE1007-486E222M-KH)(2200PF) [C20,C021]
2	0AV1690000088 запросить цену →	AC C CERAMIC CAPACITOR(TRPE132R104K50)(0.1µF 50V) [C4,C019,C114,C012
3	0AV1560000002 запросить цену →	AD C FILM CAPACITOR(RE104-C)(0.1µF 250V) [C5,C006]
4	0AV1690000111 запросить цену →	AD C CERAMIC CAPACITOR(DE1210-2E222M-KX)(2200PF) [C1,C003,C007]
5	0AV1480000083 запросить цену →	AC C FILM CAPACITOR(ECQB1H102JF4)(1000PF 50V) [C8,C023]
6	0AV1480000079 запросить цену →	AC C FILM CAPACITOR(ECQB1H103JF4)(0.01µF 50V) [C9,0014]
7	0AV1390000198 запросить цену →	AR N C AL-ELECTROLYTIC CAPACITOR(LLS2G151MHLZ)(150µF 400V) [C10]
8	0AV1610000091 запросить цену →	AC C CERAMIC CAPACITOR(DE0905-979R102K1K)(1000PF 1KV) [C11,C101]
9	0AV1390000184 запросить цену →	AC C AL-ELECTROLYTIC CAPACITOR(UPJ1H2R2MDH)(2.2µF 50V) [C106]
10	0AV1390000107 запросить цену →	AC C Aluminum Electrolytic capasitor(0.47µF 50V) [C13,C112]
11	0AV1610000108 запросить цену →	AD C CERAMIC CAPACITOR(DE1307-486R222K1K)(2200PF 1KV) [C15]
12	0AV1390000108 запросить цену →	AC C Aluminum Electrolytic capasitor(22µF 35V) [C17,C018,C107
13	0AV1390000177 запросить цену →	AC C AL-ELECTROLYTIC CAPACITOR(UPJ1E221MPH)(220µF 25V) [C102]
14	0AV1390000181 запросить цену →	AE C AL-ELECTROLYTIC CAPACITOR(UHD1A102MPR)(1000µF 10V) [C103,C104]
15	0AV1390000110 запросить цену →	AF C AL-ELECTROLYTIC CAPACITOR(UPJ1V681MHH)(680µF 35V) [C105,C117]
16	0AV1610000109 запросить цену →	AC C CERAMIC CAPACITOR(DE0705-979R471K1K)(470PF 1KV) [C113]
17	0AV1560000005 запросить цену →	AH C FILM CAPACITOR(RE474-C)(0.47µF 250V) [C24]
18	0AV1610000114 запросить цену →	AD C CERAMIC CAPACITOR(DE0605-979SL680J2K)(68PF 2KV) [C16]
19	0AV3050086000 запросить цену →	AB B Diode(1SS270) [D1,D014,D106,D108
20	0AV3060027000 запросить цену →	AH B Diode(D3SB60)(4A 600V) [D2]
21	0AV3060043000 запросить цену →	AC B RECTIFIER(RLIN4005-E)(1A 600V) [D3,D004,D012,D015]
22	0AV3070058000 запросить цену →	AC B Zenner diode(RD5.6ES) [D5,D110]
23	0AV3050036000 запросить цену →	AF B Diode(RG1C) [D6]
24	0AV3050019000 запросить цену →	AF B Diode(ERA91-02) [D7,D008,D010]
25	0AV3070085000 запросить цену →	AC B Zener diode(RD33ES) [D9]
26	0AV3070056000 запросить цену →	AD B Zener diode(RD20ES)(400MW) [D11]
27	0AV3050097000 запросить цену →	AG B DIODE(SF10LC20U)(10A 200V) [D101]
28	0AV3050099000 запросить цену →	AD B DIODE(D1NL20U) [D102]
29	0AV3050098000 запросить цену →	AG B DIODE(SF5SC4)(5A 40V) [D103]
30	0AV3070057000 запросить цену →	AC B Zenner diode(RD30ES) [D107,D013]
31	0AV3070074000 запросить цену →	AC B Zenner diode(RD13ES) [D109]
32	0AV3070081000 запросить цену →	AC B Zener diode(RD3.9ES) [D112]
33	0AV3060044000 запросить цену →	AC B DIODE(ERA1504)(1A 400V) [D114]
34	0AV3042605000 запросить цену →	AN B FET(2SK2605)(5A 800V) [Q1]
35	0AV3001015090 запросить цену →	AD B TRANSISTOR(2SA1015)(-0.15A - 50V) [Q2]
36	0AV3020143999 запросить цену →	AD B TRANSISTOR(DTC114ESA)(0.1A 50V) [Q114]
37	0AV3021815090 запросить цену →	AC B TRANSISTOR(2SC1815)(0.15A 50V) [Q104,Q106
38	0AV2014733030 запросить цену →	AB C FIXED CARBON FILM RESISTOR(RDF50S470KΩJ)(470KΩ 1/2W) [R1,R027]
39	0AV2041013020 запросить цену →	AC C FUSING RESISTOR(RF25S100ΩJ)(100Ω 1/4W) [R2]
40	0AV2011213030 запросить цену →	AB C FIXED CARBON FILM RESISTOR(RDF50S120ΩJ)(120Ω 1/2W) [R3]
41	0AV2041213030 запросить цену →	AC C FUSING RESISTOR(RF50S120ΩJ)(120Ω 1/2W) [R4]
42	0AV2011043030 запросить цену →	AA C Flame proof fixed carbon film resistor(100KΩ 1/2W) [R5,R006]
43	0AV2011543020 запросить цену →	AC N C FIXED CARBON FILM RESISTOR(RDF25S150KΩJ)(150KΩ 1/4W) [R7,R008]
44	0AV2013333010 запросить цену →	AA C Flame proof fixed carbon film resistor(33KΩ 1/6W) [R10,R014]
45	0AV2011003020 запросить цену →	AA C Flame proof fixed carbon film resistor(10?ohm? 1/4W) [R11]
46	0AV2091083042 запросить цену →	AC C SPECIAL POWER RESISTOR(SPR1B0.1ΩJ)(0.1Ω 1W) [R12]
47	0AV2043303010 запросить цену →	AB N C FUSING RESISTOR(RF16S33ΩJ)(33Ω 1/6W) [R13]
48	0AV2011033010 запросить цену →	AA C Flame proof fixed carbon film resistor(10KΩ 1/6W) [R15,R019,R023
49	0AV2016833010 запросить цену →	AA C Flame proof fixed carbon film resistor(68KΩ 1/6W) [R16]
50	0AV2011013010 запросить цену →	AA C Flame proof fixed carbon film resistor(100Ω 1/6W) [R17]
51	0AV2021043062 запросить цену →	AD C METAL OXIDE FILM RESISTOR(RSS3FB100KΩJ)(100KΩÅ@3W) [R18]
52	0AV2016803030 запросить цену →	AA C Flame proof fixed carbon film resistor(1/2W 68ohm) [R20]
53	0AV2015633010 запросить цену →	AA C Flame proof fixed carbon film resistor(1/6W 56K?ohm?) [R21]
54	0AV2011023010 запросить цену →	AA C Flame proof fixed carbon film resistor(1KΩ 1/6W) [R22]
55	0AV2012243020 запросить цену →	AA C Flame proof carbon resistor(220K?ohm? 1/4W) [R24,R025]
56	0AV2011033030 запросить цену →	AB C FIXED CARBON FILM RESISTOR(RDF50S10KΩJ)(10KΩ 1/2W) [R101]
57	0AV2011833010 запросить цену →	AA C Flame proof fixed carbon film resistor(18K?ohm? 1/6W) [R9]
58	0AV2014723010 запросить цену →	AA C Flame proof fixed carbon film resistor(4.7KΩ 1/6W) [R116]
59	0AV2990007000 запросить цену →	AC C Metal film resistor(2.2KΩ 1/6W) [R109,R111]
60	0AV2014713010 запросить цену →	AA C Flame proof carbon resistor(470Ω 1/6W) [R103,R105,R110,R112]
61	0AV2011223030 запросить цену →	AB N C FIXED CARBON FILM RESISTOR(RDF50S1.2KΩJ)(1.2KΩ 1/2W) [R117,R118]
62	0AV2014733010 запросить цену →	AA C Flame proof fixed carbon film resistor(47K?ohm? 1/6W) [R26]
63	0AV2012203010 запросить цену →	AA C Flame proof fixed carbon film resistor(22ohm 1/6W) [R132]
64	0AV4070062000 запросить цену →	AF C INDUCTOR(LF-4Z-E822) [L1,L002]
65	0AV4120002000 запросить цену →	AC C Inductor(B-01-A) [L3,L101
66	0AV4080010000 запросить цену →	AP C INDUCTOR(DR-18728B) [L5,L007]
67	0AV4120013000 запросить цену →	AC C INDUCTOR(T3140P3206536HW) [L104]
68	0AV4070065000 запросить цену →	AQ C INDUCTOR(DRB25-16196A) [L6]
71	0AV5140022000 запросить цену →	AF B POWER THERMISTOR(M10010T3C) [TH1]
72	0AV5190009000 запросить цену →	AL B Varistor(470V)(127V) [X1]
73	0AV3180000004 запросить цену →	AL B PHOTOTRIAC COUPLER(S21ME3Y) [PC1]
74	0AV3082561300 запросить цену →	AF B Photo coupler(PS2561) [PC2,PC003]
75	0AV3090076000 запросить цену →	AF B IC(MM1431ATT) [IC1,IC102]
78	0AV3090081000 запросить цену →	AL N B IC(UPC29M33HF) [IC103]
79	0AV5030126000 запросить цену →	AG C CONNECTOR(B03P-VL) [CN1]
80	0AV5030132000 запросить цену →	AL N C CONNECTOR(B04P-VL) [CN2]
81	0AV5030133000 запросить цену →	AF N C CONNECTOR(B02P-XL) [CN3]
82	0AV5030134000 запросить цену →	AL N C CONNECTOR(B06P-VL) [CN4]
83	0AV5030135000 запросить цену →	AG N C CONNECTOR(B26B-PHDSS-B) [CN101]
84	0AV5030136000 запросить цену →	AC N C CONNECTOR(B3B-PH-K-S) [CN101]
85	0AV5080010000 запросить цену →	AQ B Relay(FTR-H1AA024V) [RL1]
89	0AV5050005000 запросить цену →	AA C Fuse holder(PFC5000-0203)
90	0AV5130008000 запросить цену →	AC B Terminal(TP00370-41)
91	0AV7100003000 запросить цену →	AE C Insulator(M-30AD-D-3)
92	0AV6114125811 запросить цену →	AF C HEATSINK(LM41258)
93	0AV8117730414 запросить цену →	AB C SCREW(NACPEW-B3×8ZF)(B3×8)
94	0AV8117730514 запросить цену →	AB C Screw(M3×10)
95	0AV7414138611 запросить цену →	AD N D LABEL(LV41386)
96	0AV5110012000 запросить цену →	AB C JUMPER WIRE(RJ-SKA-06)(6mm) [RJ702,RJ712,RJ723]
97	0AV5110001000 запросить цену →	AA C Jumper wire(RJ-SCA-06)(M0.6 10mm) [RJ716,RJ719,RJ725]
98	0AV5110002000 запросить цену →	AA C Jumper wire(RJ-SEA-06)(M0.6 15mm) [RJ724,RJ727]
99	0AV5110004000 запросить цену →	AA C Jumper wire(M0.6 20mm) [RJ717,RJ718]
100	0AV5190024000 запросить цену →	AK B Arrestor(RA-102M-C6-Y) [Z1,Z002]
901	CPWBF0025QSE3 запросить цену →	AH E ERDH operation PWB
901	CPWBF0019QSE3 запросить цену →	AV E 1ST tray interface PWB (AR-5120)

Источник: Инк-Маркет.ру.

← Все статьи
