Sharp AR-5012PG — каталог запчастей со схемами

Содержание

1. DEFINITION
2. Base plate unit 1
3. Fusing unit

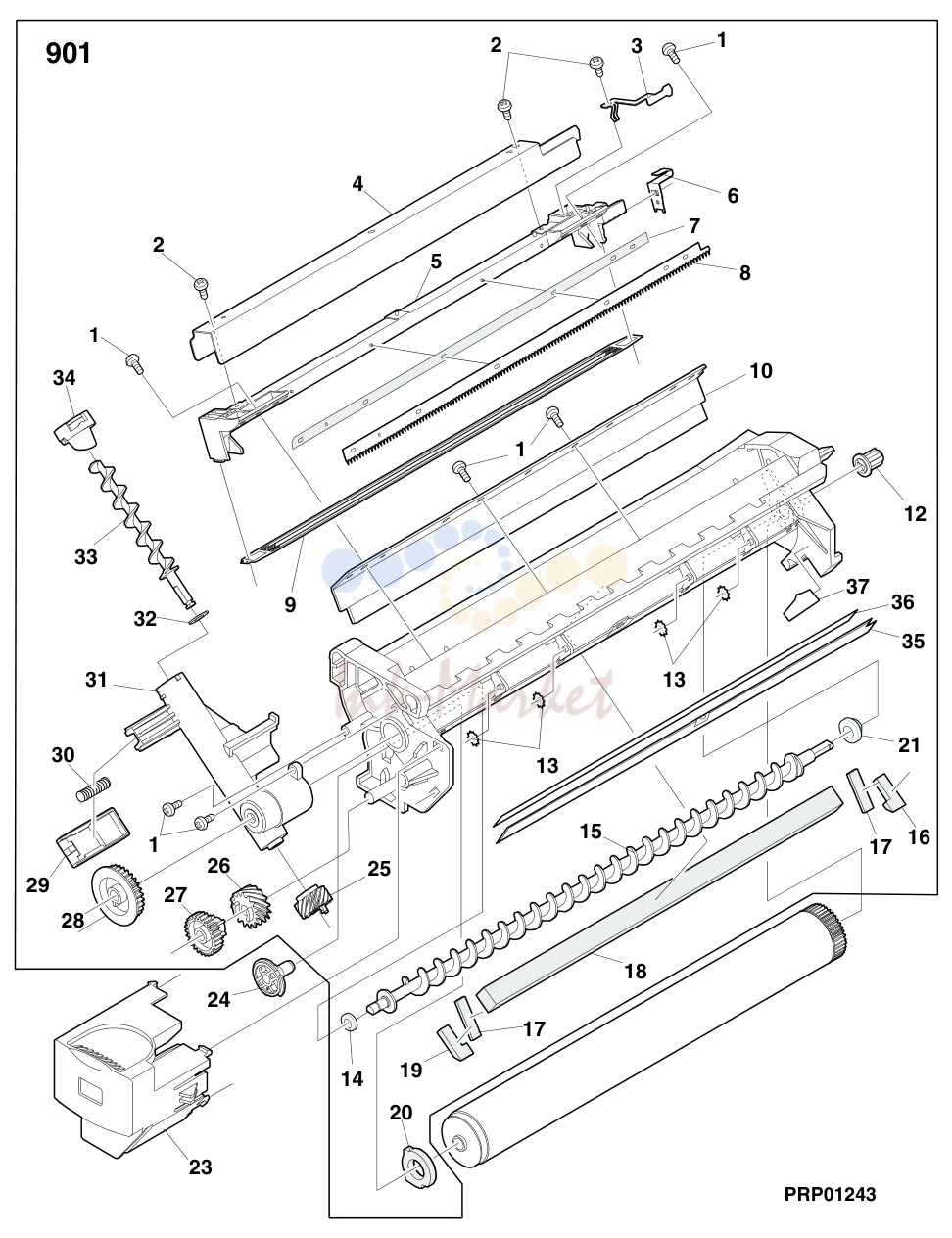

4. Process unit

1. DEFINITION

№	Артикул	Описание
1		Exteriors
1	CCAB-0003QS23 запросить цену →	AS D Front cover
2	LSOU-0001QSJZ запросить цену →	AY D Delivery tray
3	XEBSE30P08000 запросить цену →	AA C Screw(3×8)
4	LSOU-0008QSJZ запросить цену →	AH D Extension tray
5	XEBSE40P12000 запросить цену →	AA C Screw(4×12)
6	PTPE-0041QSZZ запросить цену →	AB C Glass fixing tape B
7	DHAI-0285QSZZ запросить цену →	AK C OP-MCU harness
8	PSHEZ0369QSZZ запросить цену →	AE C Shading sheet
9	XBBSE30P08000 запросить цену →	AA C Screw(3×8)
10	GCAB-0061QSZ1 запросить цену →	AK N D Left exterior
11	TLABH0403TSZZ запросить цену →	* N C Operation instruction label
12	GCOV-0045QSZ3 запросить цену →	AG N D Rear cover OC
13	CFIX-0021QS06 запросить цену →	AG N D Glass fixing plate
14	PGLSP0007QSZZ запросить цену →	AV B Table glass
15	PTPE-0040QSZZ запросить цену →	AC C Glass fixing tape A
17	GCAB-0062QSZ3 запросить цену →	AL N D Right exterior OC
18	GCAB-0004QSJ1 запросить цену →	AX D Rear exterior
19	TCAUA0770GHZZ запросить цену →	* N D Service caution label
20	PMLT-0024QSZZ запросить цену →	AC C Fan cushion
21	PFILZ0002QSZZ запросить цену →	AL D Ozone filter
26	TLABZ0058TSZZ запросить цену →	* N D Class 1 label
501	CFIX-0021RS51 запросить цену →	BB E Table unit
2		Original cover unit
1	GCOVH0003QSJZ запросить цену →	AL D OC cover S
2	GCOVH0004QSJ1 запросить цену →	AX D OC cover M
3	PCUSS0024QSZZ запросить цену →	AV D OC mat
901	CCOVH0004RS54 запросить цену →	BF E OC cover unit
1	CPNLH0023QS44 запросить цену →	AT N D Panel
2	CBTN-0019QS02 запросить цену →	AF E Copy key
3	JBTN-0020QSZZ запросить цену →	AC C Copy key light
4	JBTN-0005QSZZ запросить цену →	AC C % Key
5	CBTN-0050QS02 запросить цену →	AF E Operation key R
6	JBTN-0049QSZZ запросить цену →	AF C Operation key L
8	CPWBF0113QSF2 запросить цену →	BB N E Operation PWB
9	XEBSD30P08000 запросить цену →	AA C Screw(3×8)
10	GCAB-0063QSZZ запросить цену →	AT D Operation cabinet
11	XEBSE30P10000 запросить цену →	AA C Screw(3×10)
12	GCAB-0064QSZZ запросить цену →	AN D Operation panel
1	GCAB-0007QSJ2 запросить цену →	AU D Side door
2	PTME-0004QSZZ запросить цену →	AG C Lock pawl
3	MSPRT0029QSZZ запросить цену →	AC C Lock pawl spring
4	PGIDM0008QSZZ запросить цену →	AD C Hinge guide
5	LPLTM0043QSZZ запросить цену →	AD C Earth plate
6	MSPRD0076QSZ1 запросить цену →	AD C Earth spring
7	XHBSE30P06000 запросить цену →	AA C Screw(3×6)
8	XEBSE30P06000 запросить цену →	AA C Screw(3×6)
9	LFRM-0003QSJ2 запросить цену →	AN D Side door inner frame
10	XEBSD30P10000 запросить цену →	AA C Screw(3×10)
11	MSPRC0032QSZZ запросить цену →	AB C Transcription pressure spring
12	DHAI-0291QSZZ запросить цену →	AC C TCFB harness
13	MSPRC0031QSZZ запросить цену →	AB C PS earth spring
14	MSPRC0030QSZZ запросить цену →	AC C PS pressure spring
15	NSFTZ0006QSZ1 запросить цену →	AG C PS shaft
16	XRESP30-06000 запросить цену →	AA C E-ring
17	NROLP1122FCZZ ✓ в наличии	AF C PS upper roller
18	CHLDZ0010RS52 запросить цену →	AU E Transcription holder unit
1	CGERH0162QS01 запросить цену →	AN E Pulley gear
2	CPLTM0288QS01 запросить цену →	BC E Scanner plate
3	CPLTM0291QS01 запросить цену →	AG E Tension plate
4	CPLTM0294QS01 запросить цену →	AK E Motor fixing plate
5	CPLYZ0028QS01 запросить цену →	AM E Idle pulley
6	DUNT-0276QS11 запросить цену →	BT E Carriage unit
7	LHLDZ0093QSZZ запросить цену →	AC C Rod holder
8	LSTPF0013QSZZ запросить цену →	AC C Rod stopper
9	LX-BZ0033QSZZ запросить цену →	AB C Screw(3×6)
10	MLOKZ0004QSZZ запросить цену →	AD C Carriage lock
11	MSPRT0283QSZZ запросить цену →	AC C Tension spring
12	MSPRT0284QSZZ запросить цену →	AC C Motor spring
13	NBLTT0030QSZZ запросить цену →	AH B Belt
14	NBLTT0031QSZZ запросить цену →	AF B Belt
15	NGERH0161QSZZ запросить цену →	AL C Idle gear
16	NSFTZ0063QSZZ запросить цену →	AK C Slide shaft
17	PBRSR0002QSZ1 запросить цену →	AH B Discharger brush
18	PGIDM0099QSZ1 запросить цену →	AH N C Paper guide
19	PGUMS0004QSZZ запросить цену →	AA C Table glass cushion
21	PSHEZ0367QSZZ запросить цену →	AD C Cable fixing sheet
22	PDUC-0005QSZ1 запросить цену →	AD N C Fan duct JAG
24	PSHEZ0377QSZZ запросить цену →	AC C Edge protect sheet
25	RMOTS0038QSZZ запросить цену →	BL B Scanner motor
26	XHBSE30P06000 запросить цену →	AA C Screw(3×6)
27	XRESP50-06000 запросить цену →	AA C E-ring
28	XRESP70-08000 запросить цену →	AA C E-ring
32	RCORF0018QSZZ запросить цену →	AR C FFC core
39	PSHEZ0389QSZ1 запросить цену →	AK C Scanner sheet
40	DHAI-0268QSZ1 запросить цену →	AH C CCD-MCU harness
41	RCORF0020QSZZ запросить цену →	AL C FFC core
42	PCUSU0026QSZZ запросить цену →	AC D Core cushion
43	PTPE-0045QSZZ запросить цену →	AA C CCD harness double-sided tape
44	PSHEZ0403QSZZ запросить цену →	AG C Noise sheet
45	PSHEZ0401QSZZ запросить цену →	AG C Scanner core sheet
46	PTPE-0046QSZZ запросить цену →	AB C Core double-sided tape
47	PMLT-0068QSZZ запросить цену →	AC C Core holder malt
48	PSHEZ0400QSZZ запросить цену →	AG C PWB core miler
5		Optical frame
1	XEBSD30P12000 запросить цену →	AA C Screw(3×12)
2	DHAI-0282QSZZ запросить цену →	AG C LSU harness
3	LBNDJ0013FCZ1 запросить цену →	AA C Wire band
4	DUNTK0013QS13 запросить цену →	BS E LSU unit(A4600D)
5	MSPRT0019QSZ1 запросить цену →	AB C Delivery paper guide spring
6	PSHEZ0350QSZZ запросить цену →	AB C LSU protect sheet A
7	PSHEZ0351QSZZ запросить цену →	AB C LSU protect sheet B
8	RCORF0021QSZZ запросить цену →	AK C Core
1	NROLP0046QSZZ запросить цену →	AC C Delivery roller upper
2	MSPRT0020QSZ1 запросить цену →	AB C Delivery roller spring
4	CPWBF0116RS53 запросить цену →	AP E POD sensor PWB
5	MLEVP0005QSZZ запросить цену →	AD C Delivery actuator
6	PGIDM0006QSZ2 запросить цену →	AM C Delivery paper guide
7	MSPRC0021QSZZ запросить цену →	AB C Delivery transport roller spring
8	NROLP1122FCZZ ✓ в наличии	AF C PS upper roller
9	MSPRD0281QSZZ запросить цену →	AD C Delivery earth spring
10	DHAI-0285QSZZ запросить цену →	AK C OP-MCU harness
14	DHAI-0282QSZZ запросить цену →	AG C LSU harness
15	RCORF0018QSZZ запросить цену →	AR C FFC core
16	PSHEZ0402QSZZ запросить цену →	AG C Panel core sheet
1	NROLP0007QSZ1 запросить цену →	AQ C Delivery roller lower
2	NBRGC0579FCZZ запросить цену →	AE C Roller bearing
3	NROLP0012QSZ2 запросить цену →	AL C Delivery trasport roller lower
4	NPLYZ0001QSZZ запросить цену →	AE C Pulley(22T)
5	NBLT-0005QSZZ запросить цену →	AH B Delivery roller drive belt
6	LBNDJ0043FCZZ запросить цену →	AA C Snap band(SG-130)
7	NCPL-0006QSZZ запросить цену →	AC C Hopper cupring S
8	MSPRC0024QSZ1 запросить цену →	AC C Hopper spring
9	RMOTD0009QSZZ запросить цену →	AU B Toner motor
10	XEBSD30P10000 запросить цену →	AA C Screw(3×10)
11	XEBSD30P30000 запросить цену →	AA C Screw(3×30)
12	NFANP0005QSZ1 запросить цену →	BR B Fan
13	LHLDZ0018QSZZ запросить цену →	AE C TC high voltage holder
14	QSLP-0006QSZZ запросить цену →	AE C BC HV electrode plate
15	XEBSD30P06000 запросить цену →	AA C Screw(M3×6)
16	QSLP-0005QSZZ запросить цену →	AE C TC HV electrode plate
17	XBPSC30P06K00 запросить цену →	AA C Screw(3×6K)
18	DHAI-0267QSZZ запросить цену →	AG C BC harness
19	DHAI-0292QSZZ запросить цену →	AF C TC harness
20	NBLTT0001QSZZ запросить цену →	AH B Belt
21	LFRM-0035QSZZ запросить цену →	AZ D Middle frame
22	JKNBZ0001QSZZ запросить цену →	AE C Roller rotation knob
23	DHAI-0287QSZZ запросить цену →	AF C PPD2 interface harness
24	DHAI-0276QSZ2 запросить цену →	AL C HL harness 1 (200V Series)
25	PGIDM0009QSZ1 запросить цену →	AF N C Harness guide
26	LPINS0009QSZZ запросить цену →	AD C DV guide pin
28	LX-BZ3006SC0S запросить цену →	AA C Screw(3×6)
29	XBBSD30P08000 запросить цену →	AA C Screw(3×8)
30	XEBSE40P12000 запросить цену →	AA C Screw(4×12)
39	PMLT-0067QSZZ запросить цену →	AC C Cushion
19		17 16 PRP01232
1	CPWBF0116RS51 запросить цену →	AP E PPD1sensor PWB
2	MLEVP0006QSZZ запросить цену →	AD C PS front actuator
3	MSPRC0026QSZ1 запросить цену →	AB C PS front actuator spring
4	XEBSE30P10000 запросить цену →	AA C Screw(3×10)
5	PGIDM0010QSZ1 запросить цену →	AG C TC front guide upper
6	XRESP50-06000 запросить цену →	AA C E-ring
7	NROLR0013QSZZ запросить цену →	AQ C PS lower roller
8	NBRGC0100FCZ1 запросить цену →	AC C Bearing
9	NGERH0020QSZZ запросить цену →	AG C Cluth gear(26T)
10	PPIPP0109FCZ1 ✓ в наличии	AC C Pipe A
11	MSPRC1316FCZ1	AE C MF clutch spring B
12	XPSSJ20-07000 ✓ в наличии	AA C Spring pin(φ2-7)
13	LBOSZ1851FCZZ ✓ в наличии	AC C STK clutch boss
14	XRESP40-06000 ✓ в наличии	AA C E-ring
15	LBOSZ1031FCZZ запросить цену →	AC C Clutch boss
16	MSPRC0161QSZZ ✓ в наличии	AF C Clutch spring
17	PPIPP0003QSZZ запросить цену →	AD C Clutch sleeve
18	NGERH1132FCZZ запросить цену →	AH C Clutch gear(29T)
19	NBRGP0562FCZZ запросить цену →	AD C Bearing
20	CROLP0015QS01 запросить цену →	AU C Paper feeding roller
21	NGERH0022QSZZ ✓ в наличии	AC C Gear(33T)
22	NGERH0026QSZZ запросить цену →	AD C Gear(21/29T)
23	NGERH0025QSZZ ✓ в наличии	AD C W gear(30T)
24	CPLTM0024QS01 ✓ в наличии	AG C PF plate
25	LPLTM0046QSZZ запросить цену →	AE C PS earth plate
26	QSW-B0003QSZZ запросить цену →	AF B Tray detect switch
27	DHAI-0269QSZZ запросить цену →	AD C CED1 harness
28	GDAI-0001QSJ1 запросить цену →	BF D Base plate
34	LRALP0001QSJ2 запросить цену →	AM C Base plate rail R
35	XEBSE40P12000 запросить цену →	AA C Screw(4×12)
37	XBPSD30P08KS0 запросить цену →	AA C Screw(3×8KS)
38	PCOVP0007QSJZ запросить цену →	AE D Sensor cover
40	XEBSE30P12000 запросить цену →	AA C Screw(3×12)
41	MSPRC0077QSZ1 запросить цену →	AB C Front exterior lever spring
42	LPLTM0016QSZZ запросить цену →	AE C Front exterior lever plate
43	LX-WZ0023FCZZ запросить цену →	AA C Washer
44	XEBSE30P10000 запросить цену →	AA C Screw(3×10)
49	LHLDZ0080QSZZ запросить цену →	AC C DV fixation holder
50	LPLTM5422FCZZ запросить цену →	AC C M4 plate
51	XEBSD30P08000 запросить цену →	AA C Screw(3×8)
60	PCOVP0008QSZZ запросить цену →	AE C 2nd gear cover
61	PCOVP0009QSZZ запросить цену →	AE C 2nd connector cover
62	MSPRC0037QSZZ запросить цену →	AB C Transport lower roller spring

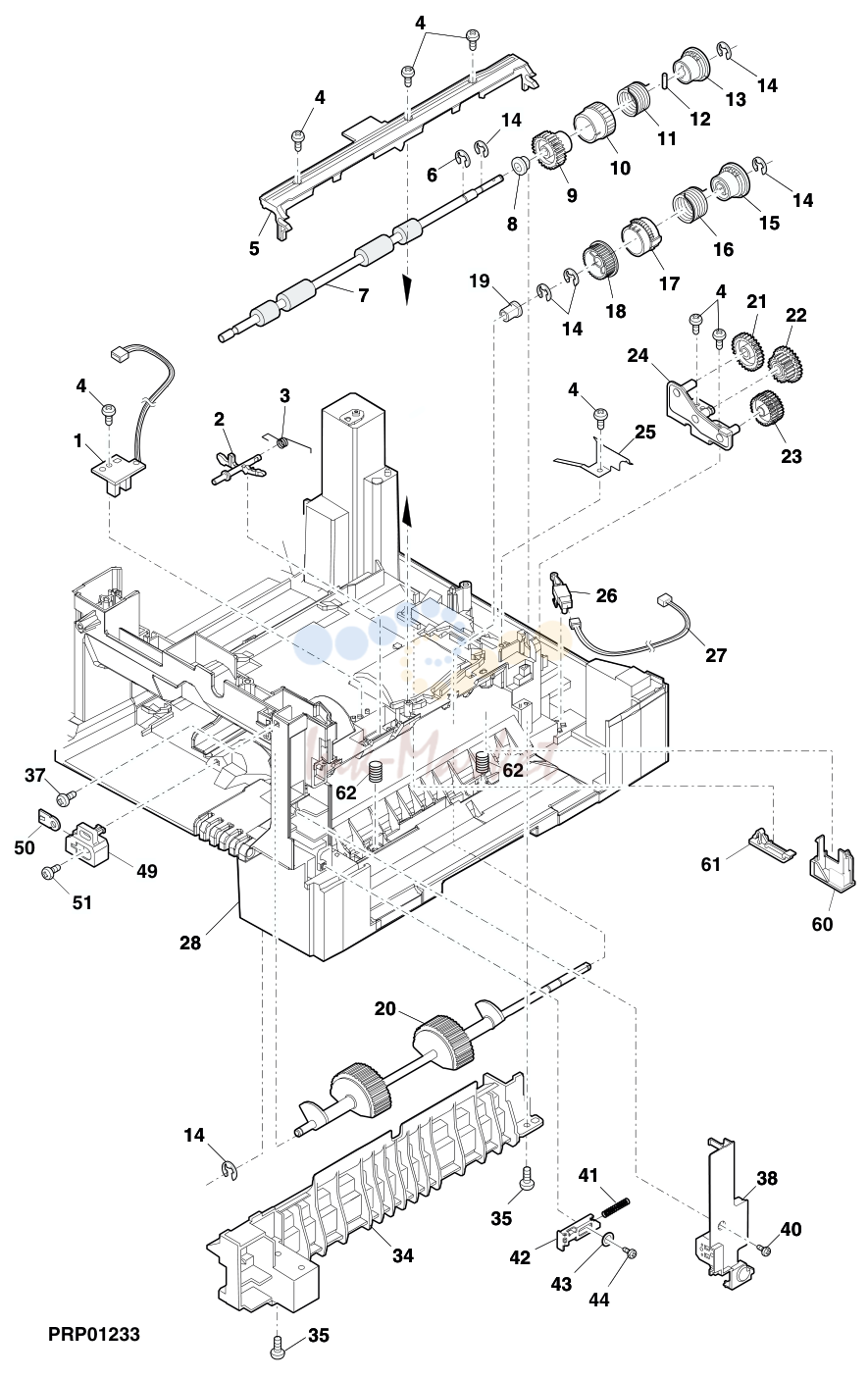

2. Base plate unit 1

№	Артикул	Описание
1	LHLDZ0092QSZZ запросить цену →	AP C PWB holder JAG
3	XHBSE30P06000 запросить цену →	AA C Screw(3×6)
4	CPWBX0121QS31 запросить цену →	BX E MCU PWB
11	XEBSE30P10000 запросить цену →	AA C Screw(3×10)
14	XBBSE30P06000 запросить цену →	AA C Screw(3×6)
15	XEBSE40P12000 запросить цену →	AA C Screw(4×12)
17	GDAI-0001QSJ1 запросить цену →	BF D Base plate
18	GLEGG0064FCZZ запросить цену →	AC C Rubber foot
21	LPLTM0020QSZZ запросить цену →	AL C Base plate reinforce plate F
22	PSHEZ0390QSZZ запросить цену →	AL C PWB holder sheet
23	RCORF0018QSZZ запросить цену →	AR C FFC core
25	XBPSN40P06K00 запросить цену →	AA C Screw(4×6K)
27	RCORF0021QSZZ запросить цену →	AK C Core
30	LFRM-0062QSZZ запросить цену →	AG C Connector frame
31	DHAI-0294QSZZ запросить цену →	AK C Center frame harness
32	DHAI-0305QSZ1 запросить цену →	AL C Inlet interface harness
33	CPWBF0122QS31 запросить цену →	AZ E Noise filter PWB
34	LHLDC0097QSZZ запросить цену →	AG C Noise filter holder
35	XEBSD30P10000 запросить цену →	AA C Screw(3×10)
36	DHAI-0276QSZ2 запросить цену →	AL C HL harness 1 (200V Series)
38	PSHEZ0405QSZZ запросить цену →	AE C Connector ground sheet
15		21 PRP01234
1	PGIDM0023QSZZ запросить цену →	AP C U-turn guide lower
2	VRH-ST2HB157K запросить цену →	AD C Resistor(1/2W 150MΩ)
3	MSPRD0282QSZZ запросить цену →	AH C FU earth wire
4	PBRSR0004QSZ1 запросить цену →	AD B Discharge brush FU
5	PCOVP0010QSZZ запросить цену →	AG D Fusing cover F
6	MSPRP0033QSZZ запросить цену →	AD C Copy lamp spring F
7	LFRM-0004QSZZ запросить цену →	AV D Fusing upper frame
8	LX-BZ0010QSZZ запросить цену →	AB C Screw(3×6)
9	RDTCT0128FCZZ запросить цену →	AR B Thermistor
10	XBPSD30P10KS0 запросить цену →	AB C Screw(3×10KS)
11	CTME-0229FC04 ✓ в наличии	AG C Separator pawl
12	CTHM-0019DS52 запросить цену →	AT E FU thermostat unit
13	CPWBF0116RS52 запросить цену →	AP E PPD2 sensor PWB
14	MSPRP0034QSZZ запросить цену →	AE C Copy lamp spring R
15	PCOVP0011QSZZ запросить цену →	AK D Fusing cover R
16	DHAI-0280QSZ1 запросить цену →	AH C HL harness 2 (200V Series)
17	LBNDJ0013FCZ1 запросить цену →	AA C Wire band
18	LSTPP0116FCZZ запросить цену →	AA C Roller stopper
19	NGERH0540FCZ3 ✓ в наличии	AD C Fushing gear(45T)
20	NBRGP0567FCZZ ✓ в наличии	AG C Fusing bearing
21	NROLI0014QSZ3 запросить цену →	BA C Heart roller
23	MLEVP0015QSZZ запросить цену →	AF C Pressure lever R
24	NBRGP0260FCZ1 ✓ в наличии	AD C Pressure bearing N
25	MSPRC0055QSZZ ✓ в наличии	AC C Pressure spring
26	LX-WZ0313FCZZ запросить цену →	AA C Washer
27	NROLR0028QSZZ ✓ в наличии	AZ C Pressure roller
28	MLEVP0014QSZZ запросить цену →	AF C Pressure lever F
29	LPLTM0022QSZ4 ✓ в наличии	AG C Scraper
30	LFRM-0005QSZ1 запросить цену →	AQ D Fusing lower frame
31	XEBSE30P12000 запросить цену →	AA C Screw(3×12)
32	TCAUH0017QSZZ запросить цену →	AC D High temperature caushion label
33	PSHEZ0045QSZ2 запросить цену →	AC C PG earth sheet N2
34	PGIDH0026QSZZ запросить цену →	AE C Fusing front paper guide
35	PSHEP0023QSZZ запросить цену →	AF C Fusing front PG sheet
36	LX-BZ0735FCZZ запросить цену →	AA C Screw
37	MSPRT0054QSZ1 запросить цену →	AB C Gate spring
38	LPLTP0009QSZZ запросить цену →	AS C Turn over gate
39	XRESP30-04000 запросить цену →	AA C E-ring
40	PSHEP0047QSZZ запросить цену →	AC C Handle label
41	XEBSE30P08000 запросить цену →	AA C Screw(3×8)
42	LX-BZ0011QSZZ запросить цену →	AB C Screw
901	DUNTW0285RS12 запросить цену →	BS E Fusing unit (200V Series)

3. Fusing unit

№	Артикул	Описание
1	XBBSD40P06000 запросить цену →	AA C Screw(4×6)
2	RMOTP0036QSZZ запросить цену →	BD B Main motor
3	MSPRC0053QSZ1 запросить цену →	AC C Pulley spring
4	NGERH0050QSZZ запросить цену →	AD C Ratchet gear(33T)
5	NPLYZ0002QSZZ запросить цену →	AC C Pulley(17T)
6	NGERH0010QSZZ запросить цену →	AD C Gear(28T)
7	NGERH0009QSZZ ✓ в наличии	AD C Gear(46/16T)
8	NGERH0014QSZZ ✓ в наличии	AD C Gear(30/15T)
9	CGERH0011RS51 ✓ в наличии	AE E MG gear unit
10	NGERH0015QSZZ запросить цену →	AD C Gear(37/15T)
11	NGERH0007QSZZ запросить цену →	AH C Gear(68/26T)
12	NGERH0016QSZZ запросить цену →	AD C Cupring gear(34T)
13	NGERH0019QSZZ запросить цену →	AD C Ratchet gear(21T)
14	NGERH0018QSZZ запросить цену →	AC C Ratchet gear(28T)
15	MSPRC0023QSZ1 запросить цену →	AC C Ratchet spring
16	NGERH0008QSZ3 запросить цену →	AL C Gear(55/19T)
17	NGERH0017QSZZ запросить цену →	AD C Gear(33/20/15T)
18	NGERH0012QSZZ запросить цену →	AE C Gear(20T)
19	NGERH0013QSZZ ✓ в наличии	AG C Gear(31/17T)
20	CPLTM0042QS02 запросить цену →	AY C Main drive plate
21	XBBSD30P04000 запросить цену →	AA C Screw(3×4)
22	RPLU-0035QSZZ запросить цену →	AL B Solenoid
23	MSPRC1318FCZ1 запросить цену →	AA C Spring B
24	PTME-0002QSZZ запросить цену →	AD C PS roller pawl
25	RPLU-0002QSZZ запросить цену →	AN B Solenoide
26	PTME-0003QSZ1	AD C Roller pawl
27	DHAI-0296QSZZ запросить цену →	AK C Main motor harness
901	CPLTM0042RS55 запросить цену →	BM E Drive unit[Except No.27]
1	CCLEZ0005RS51 запросить цену →	AQ E Charger cleaner unit
2	XEBSE30P08000 запросить цену →	AA C Screw(3×8)
3	PCOVP0012QSJ1 запросить цену →	AH C Single upper cover
4	CSW-M0016RS51 запросить цену →	AG E Side door detect switch unit
5	XEPSD20P10000 запросить цену →	AA C Screw(2×10)
6	MSPRP0110QSZ1 запросить цену →	AD C Door switch spring
1	LHLDZ0009QSDZ запросить цену →	AG C HV interface holder
2	CHAI-0298RS51 запросить цену →	AL C MC harness unit
3	CHAI-0273RS51 запросить цену →	AN C GB-MCFB harness unit
4	XBPSC30P06ES0 запросить цену →	AA C Screw(3×6ES)
5	MSPRC0017QSZ1 запросить цену →	AC C HV terminal spring
6	MSPRC0018QSZ1 запросить цену →	AC C HV terminal spring
7	MSPRC0016QSZ1 запросить цену →	AC C HV terminal spring
8	XEBSD30P08000 запросить цену →	AA C Screw(3×8)
9	LBNDJ0013FCZ1 запросить цену →	AA C Wire band
1	CPWBF0116RS54 запросить цену →	AP E MFD sensor PWB
2	DHAI-0295QSZZ запросить цену →	AC C Manual feeding earth harness
3	LBNDJ0013FCZ1 запросить цену →	AA C Wire band
4	XHBSE30P06000 запросить цену →	AA C Screw(3×6)
5	CPLTM0023QS02 запросить цену →	AF C SB plate
6	NGERH0972FCZZ запросить цену →	AB C Gear(27T)
7	XRESP40-06000 ✓ в наличии	AA C E-ring
8	XEBSE30P08000 запросить цену →	AA C Screw(3×8)
9	NGERH0990FCZZ запросить цену →	AB C Gear(16T)
10	XPSSJ20-07000 ✓ в наличии	AA C Spring pin(φ2-7)
11	NBRGP0562FCZZ запросить цену →	AD C Bearing
12	NROLR0016QSZZ запросить цену →	AT C MF transport roller
13	LFRM-0006QSJZ запросить цену →	AN D Single manual feed frame
14	MSPRC0039QSZ1 запросить цену →	AC C Earth spring
15	XEBSD30P06KS0 запросить цену →	AA C Screw(3×6KS)
16	MSPRC0038QSZ1 запросить цену →	AC C Actuator spring
17	MLEVP0007QSZZ запросить цену →	AD C Actuator
18	MSPRC0080QSZZ запросить цену →	AB C SB transport earth spring
20	PGIDM0014QSJZ запросить цену →	AF C DUP upper guide
21	PGIDM0013QSJZ запросить цену →	AF C SB side guide R
22	PGIDM0012QSJZ запросить цену →	AF C SB side guide F
23	NSFTZ0007QSZZ запросить цену →	AG C Roller shaft
24	NROLP1122FCZZ ✓ в наличии	AF C PS upper roller
25	LFRM-0007QSJ2 запросить цену →	AL D Single manual feed lower frame
26	MSPRC0036QSZ1 запросить цену →	AB C MF spring
27	NGERH0021QSZZ запросить цену →	AD C Manual feeding gear
28	XEPSD30P06X00 запросить цену →	AA C Screw(3×6X)
29	MSPRP0079QSZZ запросить цену →	AD C SB earth plate spring
30	XEBSE30P06000 запросить цену →	AA C Screw(3×6)
31	MSPRD0108QSZZ запросить цену →	AC C SB lower earth spring
32	XEBSE40P12000 запросить цену →	AA C Screw(4×12)
33	MSPRC0109QSZZ запросить цену →	AC C Spring
501	CFRM-0007RS54 запросить цену →	AX E SB manual feeding lower frame unit
502	CFRM-0006RS53 запросить цену →	BB E Single manual paper feeding unit
250		sheets tray
1	LPLTM5106FCZZ запросить цену →	AR C Turning plate
2	PSHEZ4142FCZZ запросить цену →	AC C Rotation plate sheet
3	LHLDW1226FCZZ запросить цену →	AB C Turn fasner
4	LPLTM2642FCG1 запросить цену →	AD N C Tray rear plate
5	LPLTP5107FCZ1 запросить цену →	AG C 250 tray side plate F
6	PTME-0255FCZZ запросить цену →	AG C 250 Tray pawl F
7	XRESP40-06000 ✓ в наличии	AA C E-ring
9	XEBSE30P08000 запросить цену →	AA C Screw(3×8)
10	LX-WZ2028SCZZ запросить цену →	AA C Washer(φ12)
11	NGERH0193FCZZ запросить цену →	AB C Manual feeding gear
12	TLABZ3568GHZZ запросить цену →	* N D Indication label
13	LPLTP5108FCZ1 запросить цену →	AG C 250 tray side plate R
14	PTME-0256FCZZ запросить цену →	AG C 250 Tray pawl R
15	MSPRC0108QSZZ запросить цену →	AC C 250 Tray spring
16	MSPRC1873FCZ1 запросить цену →	AB C Tray spring
17	MSPRC1145FCZZ запросить цену →	AA C Stopper spring
18	LSTPP0161FCZ1 запросить цену →	AD N C Rotation plate stopper
19	GCASP0001QSJ2 запросить цену →	AZ D 250 Tray case
20	TLABZ4047FCZZ запросить цену →	AC C Enagy star label
901	CCASP0001RS55 запросить цену →	BF E 250 Tray unit(Except No.20)
250		sheets tray
1	PSHEZ0018QSZZ запросить цену →	AF C Discharge plate sheet
2	PGIDM0011QSZZ запросить цену →	AE C Separator guige
3	PSHEP0019QSZ1 запросить цену →	AC C TC sheet
4	PGIDH0025QSZ1 запросить цену →	AG C TC front guide
5	XEBSD30P06000 запросить цену →	AA C Screw(M3×6)
6	PSHEP0021QSZZ запросить цену →	AA C TC cover sheet R
7	MSPRT0513FCZ1 запросить цену →	AA C MC tension spring
8	DWIR-0466CSZZ запросить цену →	BG B Charger wire
9	QSLP-0007QSZZ запросить цену →	AC C TC electrode plate
10	MSPRC0027QSZZ запросить цену →	AC C TC electrode spring
11	MSPRC0028QSZZ запросить цену →	AC C BC electrode spring
12	MSPRC0051QSZ1 запросить цену →	AA C Front guide earth spring
13	PSHEP0020QSZZ запросить цену →	AB C TC cover sheet F
14	LHLDZ0010QSZ1 запросить цену →	AL C TC holder
15	LFIX-0004QSZZ запросить цену →	AC C Holer fixing plate
16	PCASZ0002QSZZ запросить цену →	AL D TC case
901	CHLDZ0010RS52 запросить цену →	AU E Transcription holder unit
2	DHAI-0268QSZ1 запросить цену →	AH C CCD-MCU harness
3	DHAI-0294QSZZ запросить цену →	AK C Center frame harness
4	DHAI-0285QSZZ запросить цену →	AK C OP-MCU harness
5	DHAI-0296QSZZ запросить цену →	AK C Main motor harness
6	PSHEZ0390QSZZ запросить цену →	AL C PWB holder sheet
7	DHAI-0287QSZZ запросить цену →	AF C PPD2 interface harness
8	DHAI-0276QSZ2 запросить цену →	AL C HL harness 1 (200V Series)
10	DHAI-0280QSZ1 запросить цену →	AH C HL harness 2 (200V Series)
1	XEBSD30P10000 запросить цену →	AA C Screw(3×10)
2	XEBSD26P05000 запросить цену →	AA C Screw(2.6×5)
3	QTANP0004QSZZ запросить цену →	AD C Saw terminal
4	PCASZ0004QSZZ запросить цену →	AK C MC case
5	LHLDZ0016QSZZ запросить цену →	AM C MC holder unit
6	QTANP0005QSZZ запросить цену →	AC C Grid terminal
7	PTPE-0003QSZ1 запросить цену →	AF C Saw tape
8	LPLTM0033QSZ1 ✓ в наличии	AF C Saw
9	LPLTM0034QSZ1 ✓ в наличии	AE C Grid
10	UCLEZ0013QSZZ запросить цену →	AQ C Cleaning blade
12	NCPL-0003QSZZ запросить цену →	AC C Screw cupring
13	LX-WZ0329FCZZ запросить цену →	AB C Washer
14	PMLT-0018QSZ1 запросить цену →	AC C Transport screw cushion
15	NSFTZ0004QSZZ запросить цену →	AK C Screw
16	PSEL-0022QSZ1 запросить цену →	AF C Seal R
17	PMLT-0015QSZZ запросить цену →	AA C Toner shield cushion
18	PMLT-0016QSZ1 запросить цену →	AC C CL blade cushion
19	PSEL-0021QSZ1 запросить цену →	AF C Seal F
20	PMLT-0017QSZZ запросить цену →	AC C Flange cushion
21	NBRGP0299FCZZ запросить цену →	AC C DV bearing
23	PCOVP0018QSZZ запросить цену →	AG C Drum cover
24	LPLTP0010QSZZ запросить цену →	AD C Drum holding plate
25	NGERH0039QSZZ ✓ в наличии	AE C Transport pipe gear
26	NGERH0038QSZZ	AC C Transport pipe gear
27	NGERH0037QSZZ	AC C Idle gear
28	NGERH0036QSZZ ✓ в наличии	AC C Transport screw gear
29	PSHT-0004QSZ1 запросить цену →	AC C Toner pipp shuter
30	MSPRC0045QSZ1 запросить цену →	AC C Toner pipe spring
31	PPIPP0004QSZZ запросить цену →	AH C Toner pipe
32	PSPAZ0696FCZZ	AC C P cap spacer
33	NSFTZ0003QSZZ запросить цену →	AD C Transport pipe screw
34	PCAPH0008QSZZ запросить цену →	AC C Toner pipe cap
35	UCLEZ0014QSZZ запросить цену →	AL C Sub blade
36	PTPE-0004QSZZ запросить цену →	AC C Sub blade tape
37	PMLT-0025QSZZ запросить цену →	AC C Sheeld cussion
901	CDRM-0002RS7B запросить цену →	BK E Process unit

4. Process unit

Каталог очень большой — показана первая часть. Полная версия доступна в интерактивном каталоге.

Источник: Инк.Маркет

← Все статьи

Чтобы наш сайт работал лучше мы используем cookie и рекомендательные технологии. Продолжая работу с сайтом, Вы разрешаете использование cookie. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.

№	Артикул	Описание
1	XBBSE30P08000 запросить цену →	AA C Screw(3×8)
2	PSEL-0110QSZZ запросить цену →	AF C DV-COV sheet
3	PCOVP0081QSZZ запросить цену →	AF D DV-cover-U
4	UCLEZ0006QS11 запросить цену →	AF D DV blade
5	NROLP0073QSZ1 запросить цену →	AN C DMX roller
6	PSEL-0083QSZ1 запросить цену →	AF C DV seal CN
7	PGIDM0090QSZZ запросить цену →	AH C TN guide D
8	PSEL-0084QSZ1 запросить цену →	AA C DV seal RN
9	NGERH0135QSZZ запросить цену →	AD C DMX Gear(28T)
10	XRESP40-06000 ✓ в наличии	AA C E-ring
11	XEBSF30P08000 запросить цену →	AA C Screw(3×8)
12	NGERH0001YSZZ	AD C DV idle gear(20T)
13	NBRGC0021QSZZ ✓ в наличии	AD C DID bearing
14	XBPSD30P06KS0 запросить цену →	AA C Screw(3×6K)
15	NGERH0145QSZ1 ✓ в наличии	AD C DV gear(18T)
16	NBRGC0020QSZZ ✓ в наличии	AH C DMX bearing
17	PBOX-0012QSZZ запросить цену →	AN D DV-BOX
18	PSEL-0082QSZZ запросить цену →	AC C DV seal FN
19	LPLTM0194QSZZ запросить цену →	AC C DV fixing plate
20	PCOVP0082QSZZ запросить цену →	AD D DV-cover-F
21	XEBSD30P06000 запросить цену →	AA C Screw(3×6)
22	LX-BZ0656FCZZ запросить цену →	AD C Screw
23	MSPRK0001YSZZ запросить цену →	AB C Byass spring
24	LHLDR0081QSZZ запросить цену →	AC C MG holder
25	XRESP50-06000 запросить цену →	AA C E-ring
26	RDTCT0003QSZZ запросить цену →	AZ B ATC sensor
27	XUBUZ30P06000 запросить цену →	AA C Screw(3×6)
28	PSEL-0080QSZ1 запросить цену →	AD C DV seal A
29	PSHEZ0029QS11 запросить цену →	AC C Side sheet FN
30	PSEL-0096QSZZ запросить цену →	AA C DV side seal RN
31	NROLM0074QSZZ запросить цену →	AZ C MG roller
32	PMLT-0008QSZZ запросить цену →	AC C DVC cushion
33	LPLTM0003YSZZ запросить цену →	AK C DV doctor N
34	XUBUZ30P08000 запросить цену →	AA C Screw(3×8)
35	PBRSR0022QSZ1 запросить цену →	AF B Brush
1	SPAKA0408QSZZ запросить цену →	AN D Top packing OC
4	UBNDA0001FCZZ запросить цену →	AA C AC cable band
5	SSAKA5003CCZZ запросить цену →	AA D Vinyl bag(140×260mm)
6	SSAKZ0002QSZZ запросить цену →	AF D Body vinyl bag
7	TCADZ0049QSZZ запросить цену →	AH D Installation card
8	SSAKA2347QCZZ запросить цену →	AB D Vinyl bag(240×300mm)
9	SPAKA0405QSZZ запросить цену →	AN D Bottom packing
10	SPAKC0402TS29 запросить цену →	* N D Packing case
12	LHLDW1226FCZZ запросить цену →	AB C Turn fasner
13	TTAG-0002QSZZ запросить цену →	AB D Tray rotation tag
14	SPAKA0051RSZZ запросить цену →	AC D OC packing
15	TTAG-0006QSZ1 запросить цену →	AD D Scanner fixing tag JAG
17	CLEVP0016QS02 запросить цену →	AF C Pressure block lever
20	SPAKA0411QSZZ запросить цену →	AE D Accessories Add A
22	TCAUH0007TSZZ запросить цену →	* N D Laser caution label
1	QCNCM0861FCZZ запросить цену →	AB C Connector(3pin) [CN302]
2	QCNCW1132LC1H запросить цену →	AD C Connector(18pin) [CN301]
3	QSW-P0001ESZZ запросить цену →	AC B Tact swtch(SKQNAB010) [10UPK,1UPK,EXUPK,EXDWK]
4	VCCCCY1HH201J запросить цену →	AA C Capacitor(50WV 200pF) [C317,C319,C326,C327]
5	VCEAJU1CW476M запросить цену →	AB C Capacitor(16WV 47µF) [C301]
6	VCKYCY1CB104K запросить цену →	AB C Capacitor(16WV 0.1µF) [C311,C323]
7	VCKYCY1HB102K запросить цену →	AA C Capacitor(50WV 1000pF) [C302∼310,312∼316]
8	VCKYCY1HB223K запросить цену →	AC C Capacitor(50WV 0.022µF) [C318,325]
9		VHDDSS133//-1 AA B Diode(1SS133) [D301∼310]
10		VHILC7935//-1 AN B IC(LC7935) [IC303]
12	VHP1LHEE-002A запросить цену →	AC B LED(Red)(1LHEE-002A) [SJAL]
13	VHP1LHLE-002A запросить цену →	AC B LED(Green)(LTL-1LHLE-002A) [NOR,1ENR,2ENR,PML]
14	VHP3650AG2J-1 запросить цену →	AL B LED(7SEGMENT)(LTC-3650AG-02J) [LEDM]
15	VRS-CY1JD101J запросить цену →	AA C Resistor(1/16W 100Ω ±5%) [R313,314,318,319,321]
16	VRS-CY1JD102J запросить цену →	AA C Resistor(1/16W 1.0KΩ ±5%) [R340,352,357,360]
17	VRS-CY1JD121J запросить цену →	AA C Resistor(1/16W 120Ω ±5%) [R328∼334,341∼349,361]
18	VRS-CY1JD151J запросить цену →	AA C Resistor(1/16W 150Ω ±5%) [R350,351,358]
19	VRS-CY1JD152J запросить цену →	AA C Resistor(1/16W 1.5KΩ ±5%) [R304,359]
20	VRS-CY1JD471J запросить цену →	AA C Resistor(1/16W 470Ω ±5%) [R353,354]
21	VRS-CY1JD472J запросить цену →	AA C Resistor(1/16W 4.7KΩ ±5%) [R311,315,316,320,323]
22	VRS-CY1JD511J запросить цену →	AA C Resistor(1/16W 510Ω ±5%) [R356,362]
23	RH-TX0003ESZZ запросить цену →	AC B Digital trnsistor(KRA225S) [Q301,302,303]
901	CPWBF0113QSF2 запросить цену →	BB N E Operation PWB
1	QCNCM0079QSZZ запросить цену →	AC C Connector(2pin) [CN116]
2	QCNCM0923FC18 запросить цену →	AF C Connector(18pin) [CN119]
3	QCNCM0923FC24 запросить цену →	AF C Connector(24pin) [CN101]
4	QCNCM1005MCZZ запросить цену →	AB C Connector(2pin) [CN124]
5	QCNCM2401SC0C запросить цену →	AB C Connector(3pin) [CN111]
6	QCNCM2401SC0D запросить цену →	AC C Connector(4pin) [CN103]
7	QCNCM2401SC0E запросить цену →	AC C Connector(5pin) [CN123]
8	QCNCM7014SC0C запросить цену →	AA C Connector(3pin) [CN113,CN110]
9	QCNCM7014SC0D запросить цену →	AB C Connector(4pin) [CN112]
10	QCNCM7014SC0E запросить цену →	AB C Connector(5pin) [CN120]
11	QCNCM7014SC0F запросить цену →	AB C Connector(6pin) [CN125]
12	QCNCP0340QCZZ запросить цену →	AC C Connector(3pin) [CN108]
13	QCNCP0341QCZZ запросить цену →	AC C Connector(3pin) [CN117]
14	QCNCW0024QSZZ запросить цену →	AF C Connector(32pin) [CN105]
15	QCNCW0078QSZZ запросить цену →	AF C Connector(35pin) [CN104]
16	QCNCW1124LC0H запросить цену →	AC C Connector(8pin) [CN107]
17	QCNCW1124LC1H запросить цену →	AD C Connector(18pin) [CN102]
18	QSOCZ0002QSZZ запросить цену →	AD C IC socket(8pin) [For IC102]
19	RCILZ0015QSZZ запросить цену →	AD C Coil [L129]
20	RCRSP0016QSZZ запросить цену →	AD B Cristal(19.6608MHz) [X101]
21	RCRUB0013QSZZ запросить цену →	AN B Cristal(24MHz) [X102]
22	RCRUB0016QSZZ запросить цену →	AN B Cristal(13.9867MHz) [X103]
23	RFILZ0004QSZZ запросить цену →	AM C Filter(ZJSR5101-223) [L125,L126,L127]
24	RH-DX0001ESZZ запросить цену →	AC B Diode(11EQS06-TA1B2) [D139]
25	RH-DZ0016FCZZ запросить цену →	AB B Diode(MA700) [D101]
26	RH-IX0002QSZZ запросить цену →	AZ B IC(MT48LC4M16ATG-8E) [IC110]
28	RMPTW4100QCJJ запросить цену →	AA B Block resistor(10Ω×4) [BR156,BR157,BR158]
29	RMPTW4102QCJJ запросить цену →	AB B Block resistor(1.0KΩ×4) [BR160,BR161,BR162,BR163]
30	RMPTW4103QCJJ запросить цену →	AB B Block resistor(10KΩ×4) [BR106,BR107,BR108,BR109,BR110]
30	RMPTW4103QCJJ запросить цену →	AB B Block resistor(10KΩ×4) [BR146,BR148,BR150,BR152,BR153]
31	RMPTW4330QCJJ запросить цену →	AB B Resistor arrey(33Ω×4 1/32W ±5%) [BR136,BR138,BR140,BR141,BR131]
32	TLABZ4201FCZZ запросить цену →	AC D Version label
33	VCCCCZ1HH101J запросить цену →	AA C Capacitor(50WV 100pF) [C104,C105,C190,C191,C192]
34	VCCCCZ1HH120J запросить цену →	AA C Capacitor(50WV 12pF) [C106,C165,C167]
35	VCCCCZ1HH220J запросить цену →	AA C Capacitor(50WV 22pF) [C102,C103]
36	VCCCCZ1HH330J запросить цену →	AA C Capacitor(50WV 33pF) [C186,C188,C194,C302]
37	VCCCCZ1HH470J запросить цену →	AA C Capacitor(50WV 47pF) [C319,C320,C321,C166,C341]
38	VCEAGA1CW105M запросить цену →	AA C Capacitor(16WV 1.0µF) [C206]
39	VCEAGA1CW106M запросить цену →	AA C Capacitor(16WV 10µF) [C109]
40	VCEAGA1CW226M запросить цену →	AB C Capacitor(16WV 22µF) [C174,C286,C287,C322]
41	VCEAGA1CW476M запросить цену →	AB C Capacitor(16WV 47µF) [C139]
42	VCEAGA1EW476M запросить цену →	AA C Capacitor(25WV 47uF) [C284]
43	VCEAGA1VW106M запросить цену →	AA C Capacitor(35WV 10µF) [C212]
44	VCEAGA1VW476M запросить цену →	AB C Capacitor(35WV 47uF) [C208,C276,C282,C299,C300]
45	VCKYCY1HB104K запросить цену →	AA C Capacitor(50WV 0.10µF) [C213,C334,C335,C301,C339]
46	VCKYCZ1CB223K запросить цену →	AB C Capacitor(16WV 0.022µF) [C125,C163,C169,C197,C200]
47	VCKYCZ1CF104Z запросить цену →	AB C Capacitor(16WV 0.10µF) [C158,C159,C160,C161,C162]
48	VCKYCZ1HB102K запросить цену →	AA C Capacitor(50WV 1000pF) [C295,C296,C297,C298,C303]
49	VCKYCZ1HB222K запросить цену →	AA C Capacitor(50WV 2200pF) [C211,C214,C218,C222]
50	VCKYCZ1HB821K запросить цену →	AC C Capacitor(50WV 820pF) [C201,C202,C203,C204]
51		VHDDSS133//-1 AA B Diode(1SS133) [D104,D120,D124,D127]
52		VHDKDS121++-1 AC B Diode(KDS121) [D130,D131,D132,D136,D141]
53		VHDKDS226++-1 AC B Diode(KDS226) [D102,D103,D119,D138,D140,D143]
54	VHI28F4BVEB85 запросить цену →	AX B IC(28F4BVEB85) [IC111]
58		VHID65503F+-1 AG B IC(D65503F) [IC124,IC125]
59	VHIEES02L400P запросить цену →	AG B IC(EES02L400P) [IC102]
60		VHIH8S2321+-1 AX B IC(H8S/2321) [IC103]
62	VHIKA7805AP-1 запросить цену →	AE B IC(KIA7805API) [IC130]
63		VHIKIA358F+-1 AE B IC(KIA358F) [IC122]
64		VHIKIA393F+-1 AE B IC(KIA393F) [IC120]
65		VHIL6219DS+-1 AN B IC(L6219DS) [IC127]
66	VHILCX244WM-1 запросить цену →	AG B IC(74LCX244WM) [IC118,IC113]
67	VHIM51957BFP1 запросить цену →	AH B IC(M51957BFP1) [IC104]
70	VHIP2010ASR-1 запросить цену →	AN B IC(P2010ASR) [IC101]
71	VHIVHCT244M-1 запросить цену →	AG B IC(VHCT244M) [IC116]
72		VHVICPN38//-1 AF B IC protector(ICPN38) [CP101,CP102,CP103]
73	VRD-HT2EY391J запросить цену →	AA C Resistor(1/4W 390Ω ±5%) [R245,R246,R247,R253]
74	VRD-HT2EY472J запросить цену →	AA C Resistor(1/4W 4.7KΩ ±5%) [R166]
75	VRN-VT3ATR68J запросить цену →	AC C Resistor(1W 0.68Ω ±5%) [R178,R177]
76	VRS-CZ1JD000J запросить цену →	AA C Resistor(1/16W 0Ω ±5%) [R102,R105,R106,R287]
77	VRS-CZ1JD100J запросить цену →	AA C Resistor(1/16W 10Ω ±5%) [R144,R145,R149,R267,R272]
78	VRS-CZ1JD101J запросить цену →	AA C Resistor(1/16W 100Ω ±5%) [R120,R170,R202,R278]
79	VRS-CZ1JD102F запросить цену →	AA C Resistor(1/16W 1KΩ ±1%) [R154]
80	VRS-CZ1JD102J запросить цену →	AA C Resistor(1/16W 1.0KΩ ±5%) [R214,R216,R235,R236,R237]
81
