Sharp AR-405PG — каталог запчастей со схемами

Содержание

• 1. AARR--440055
• 2. AARR--440055
• 3. AARR--440055
• 4. AARR--440055
• 5. AARR--440055
• 6. AARR--440055
• 7. AARR--440055
• 8. AARR--440055
• 9. AARR--440055
• 10. AARR--440055
• 11. AARR--440055
• 12. AARR--440055
• 13. AARR--440055
• 14. AARR--440055
• 15. AARR--440055
• 16. AARR--440055
• 17. AARR--440055
• 18. AARR--440055

1. AARR--440055

№	Артикул	Альт. артикул	Описание

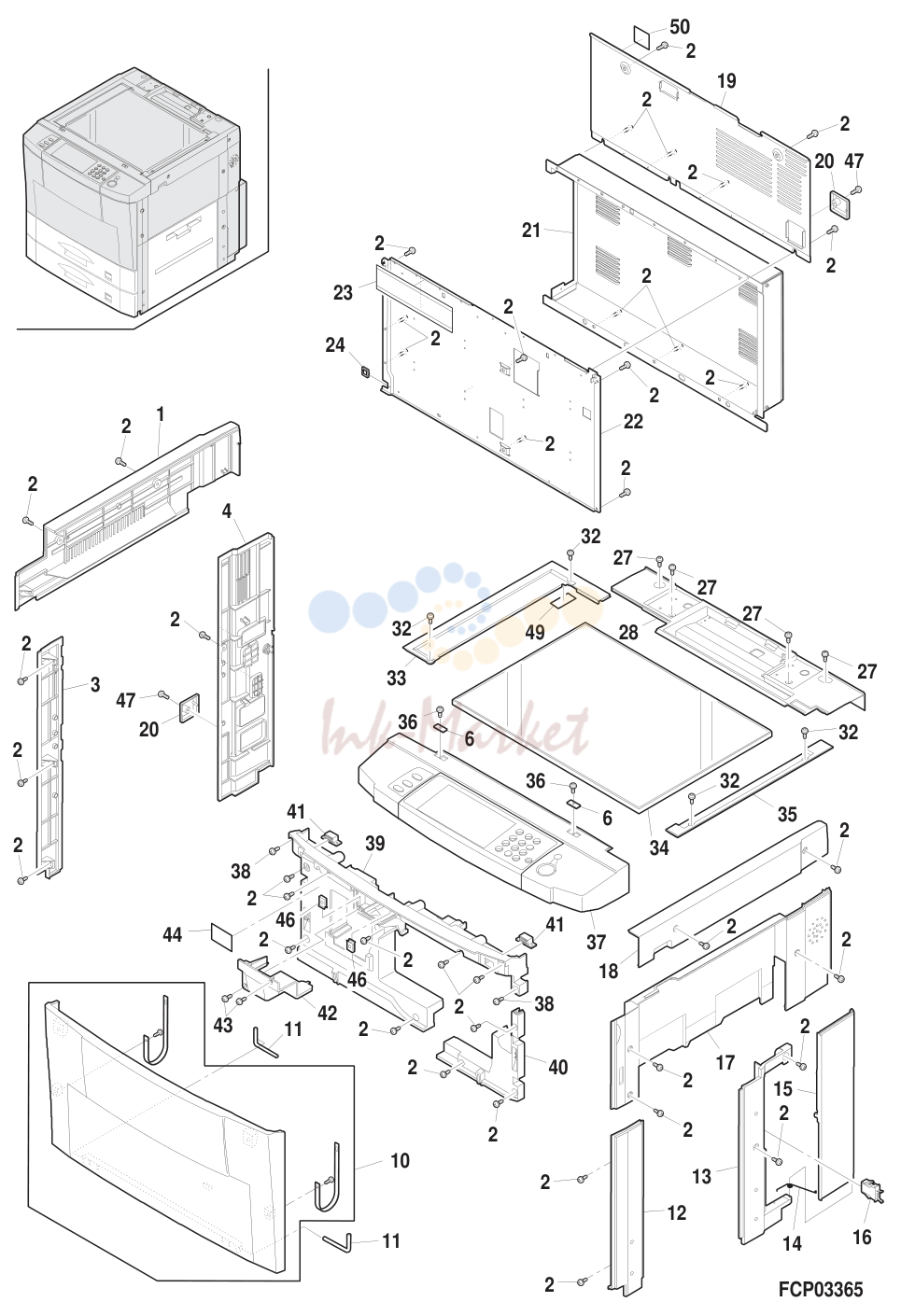

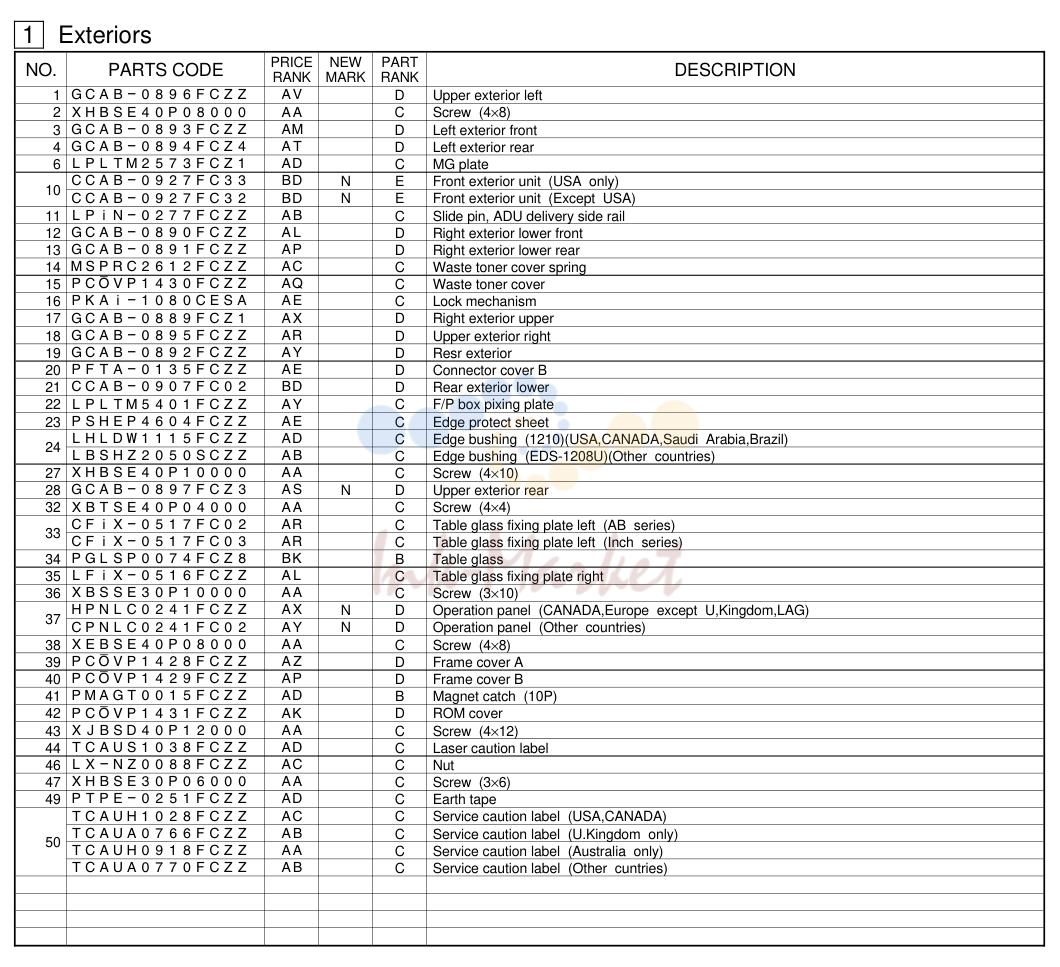

1			Exteriors
1	GCAB-0896FCZZ запросить цену →		AV D Upper exterior left
2	XHBSE40P08000 запросить цену →		AA C Screw (4· 8)
3	GCAB-0893FCZZ запросить цену →		AM D Left exterior front
4	GCAB-0894FCZ4 запросить цену →		AT D Left exterior rear
6	LPLTM2573FCZ1 запросить цену →		AD C MG plate
10	CCAB-0927FC32 запросить цену →		BD N E Front exterior unit (Except USA)
11	LPIN-0277FCZZ запросить цену →		AB C Slide pin, ADU delivery side rail
12	GCAB-0890FCZZ запросить цену →		AL D Right exterior lower front
13	GCAB-0891FCZZ запросить цену →		AP D Right exterior lower rear
14	MSPRC2612FCZZ запросить цену →		AC C Waste toner cover spring
15	PCOVP1430FCZZ запросить цену →		AQ C Waste toner cover
16	PKAI-1080CESA запросить цену →		AE C Lock mechanism
17	GCAB-0889FCZ1 запросить цену →		AX D Right exterior upper
18	GCAB-0895FCZZ запросить цену →		AR D Upper exterior right
19	GCAB-0892FCZZ запросить цену →		AY D Resr exterior
20	PFTA-0135FCZZ запросить цену →		AE D Connector cover B
21	CCAB-0907FC02 запросить цену →		BD D Rear exterior lower
22	LPLTM5401FCZZ запросить цену →		AY C F/P box pixing plate
23	PSHEP4604FCZZ запросить цену →		AE C Edge protect sheet
24	LBSHZ2050SCZZ запросить цену →		AB C Edge bushing (EDS-1208U)(Other countries)
27	XHBSE40P10000 запросить цену →		AA C Screw (4· 10)
28	GCAB-0897FCZ3 запросить цену →		AS N D Upper exterior rear
32	XBTSE40P04000 запросить цену →		AA C Screw (4· 4)
33	CFIX-0517FC03 запросить цену →		AR C Table glass fixing plate left (Inch series)
34	PGLSP0074FCZ8 запросить цену →		BK B Table glass
35	LFIX-0516FCZZ запросить цену →		AL C Table glass fixing plate right
36	XBSSE30P10000 запросить цену →		AA C Screw (3· 10)
37	CPNLC0241FC02 запросить цену →		AY N D Operation panel (Other countries)
38	XEBSE40P08000 запросить цену →		AA C Screw (4· 8)
39	PCOVP1428FCZZ запросить цену →		AZ D Frame cover A
40	PCOVP1429FCZZ запросить цену →		AP D Frame cover B
41	PMAGT0015FCZZ запросить цену →		AD B Magnet catch (10P)
42	PCOVP1431FCZZ запросить цену →		AK D ROM cover
43	XJBSD40P12000 запросить цену →		AA C Screw (4· 12)
44	TCAUS1038FCZZ запросить цену →		AD C Laser caution label
46	LX-NZ0088FCZZ запросить цену →		AC C Nut
47	XHBSE30P06000 запросить цену →		AA C Screw (3· 6)
49	PTPE-0251FCZZ запросить цену →		AD C Earth tape
50	TCAUH0918FCZZ запросить цену →		AA C Service caution label (Australia only)

2. AARR--440055

№	Артикул	Альт. артикул	Описание

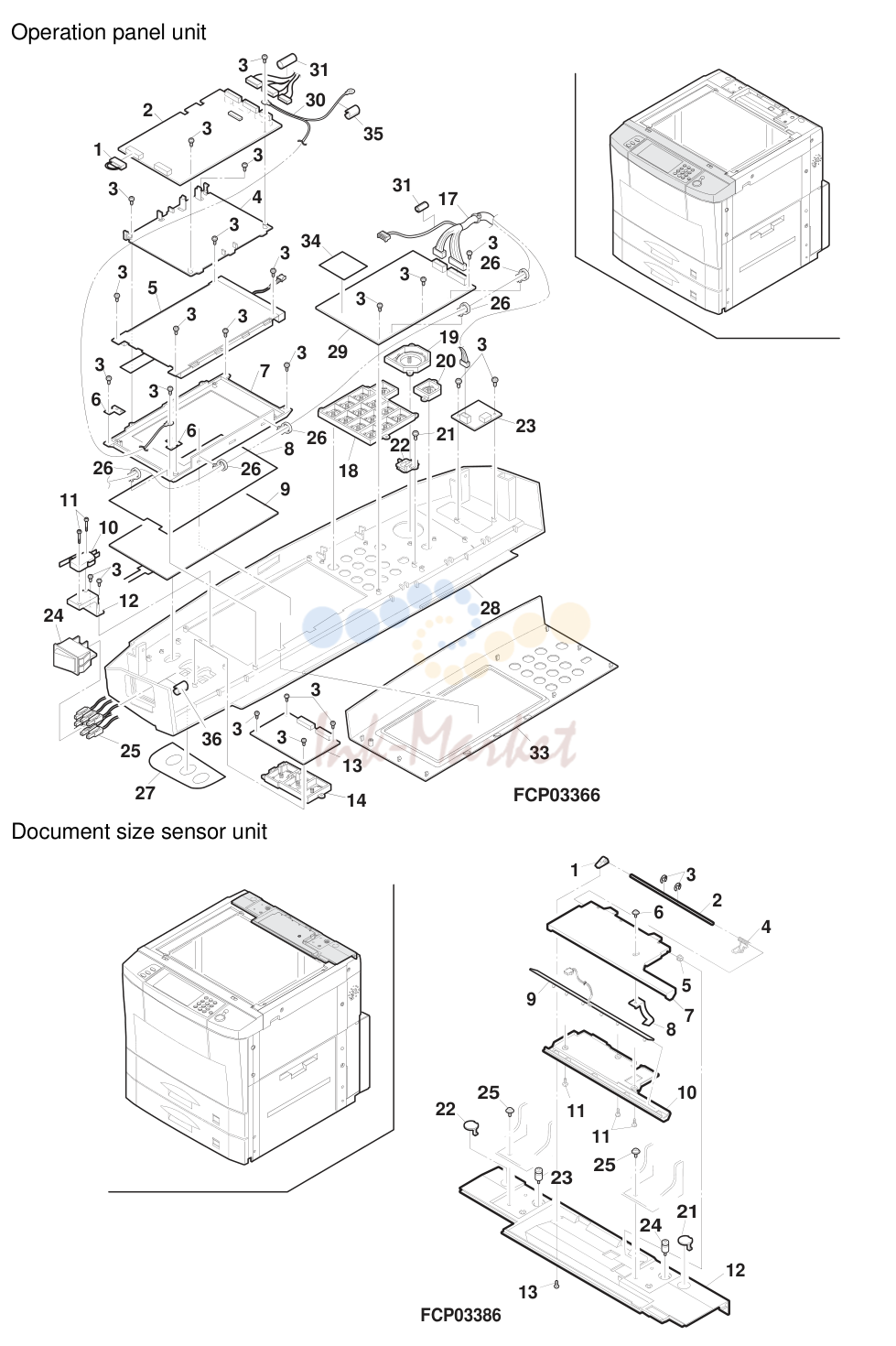

2			Operation panel unit
1	DHAI-3026FCZZ запросить цену →		AD C Counter harness
2	CPWBN1394FC51 запросить цену →		BW N E Operation control PWB (Other countries)
3	XEPSD30P08000 запросить цену →		AA C Screw (3· 8)
4	LHLDZ1360FCZZ запросить цену →		AH C LCD holder B
5	VVLLM400031-1 запросить цену →		BY B LCD (LM400031)
6	QEARP0097FCZZ запросить цену →		AD C LCD earth plate
7	LHLDZ1359FCZZ запросить цену →		AL C LCD holder A
8	PSHEP4718FCZZ запросить цену →		AQ N C LCD sheet (Other countries)
9	HPNLH0238FCZZ запросить цену →		BH D Touch panel
10	QSW-M0502FCZZ запросить цену →		AH B Door switch (AM51632C531)
11	XEPSD30P16000 запросить цену →		AA C Screw (3· 16)
12	LHLDZ1385FCZZ запросить цену →		AF C Door switch holder
13	CPWBF1259FC52 запросить цену →		AY E Operation PWB L
14	JBTN-0243FCGZ запросить цену →		AK N C Change key
17	DHAI-2821FCZZ запросить цену →		BA C Operation main harness
18	CBTN-0239FC03 запросить цену →		AN N C Ten key
19	JBTN-0240FCZZ запросить цену →		AK C Copy key
20	CBTN-0241FC01 запросить цену →		AH C CA key
21	XEPSD30P06000 запросить цену →		AA C Screw (3· 6)
22	CBTN-0242FC01 запросить цену →		AL C Interrupt key
23	CPWBF1107FC52 запросить цену →		AX E Inverter PWB
24	QSW-Z1390QCZZ запросить цену →		BA B Main switch
25	DHAI-2953FCZZ запросить цену →		AV C Main switch harness
26	LBNDJ0013FCZ1 запросить цену →		AA C Wire band
27	PSHEZ4710FCZZ запросить цену →		AE N C Panel sheet B (English)(CANADA,Germany,SEEG)
28	CPNLC0241FC02 запросить цену →		AY N D Operation panel (Other countries)
29	CPWBF1255FC52 запросить цену →		BF E Operation PWB R
30	DHAI-2949FCZZ запросить цену →		AF C Operation ESDFG harness
31	RCORF1036ACZZ запросить цену →		AP C Ferrite core (RFC-9DCCBL)(200V series)
33	CPNLC0242FC02 запросить цену →		AT N D Operation panel B (other countries)
34	PSHEP4681FCZZ запросить цену →		AC C Harness pressure sheet (Australia,New Zealand,Europe,Taiwan,South Africa,Russia)
35	RCORF6661RCZZ запросить цену →		AK C Ferrite core (SFC-4)(200V series)
36	RCORF0037FCZZ запросить цену →		AS C Ferrite core (RFC13)(200V series)
4			Document size sensor unit
1	LHLDZ1085FCZ1 запросить цену →		AD C Original detection fulcrum holder
2	NSFTZ1805FCZZ запросить цену →		AE C Original detection fulcrum shaft
3	XRESP30-06000 запросить цену →		AA C E type ring
4	MSPRT1563FCZZ запросить цену →		AC C Manuscript detect spring
5	LBSHZ1102CCZZ запросить цену →		AC C Bushing
6	XBPSD30P06KS0 запросить цену →		AA C Screw (3· 6KS)
7	MARMP0147FCZ1 запросить цену →		AL C Original detection fulcrum arm upper
8	PSLDH0178FCZZ запросить цену →		AD C Original detect shield plate
9	CPWBF0934FC32 запросить цену →		AX E ORS emission PWB
10	MARMP0148FCZ1 запросить цену →		AL C Original detection fulcrum arm lower
11	XEPSD30P05000 запросить цену →		AA C Screw (3· 5)
12	GCAB-0897FCZ3 запросить цену →		AS N D Front exterior rear
13	XEPSD30P08000 запросить цену →		AA C Screw (3· 8)
21	PCOVP0911FCZ1 запросить цену →		AC C Upper exterior rear cover R
22	PCOVP0941FCZ1 запросить цену →		AC C Upper exterior rear cover L
23	LX-BZ0776FCZZ запросить цену →		AG C Screw R
24	LX-BZ0776FCZZ запросить цену →		AG C ADF screw R
25	XBTSC50P16000 запросить цену →		AA C Screw (5· 16)

3. AARR--440055

№	Артикул	Альт. артикул	Описание

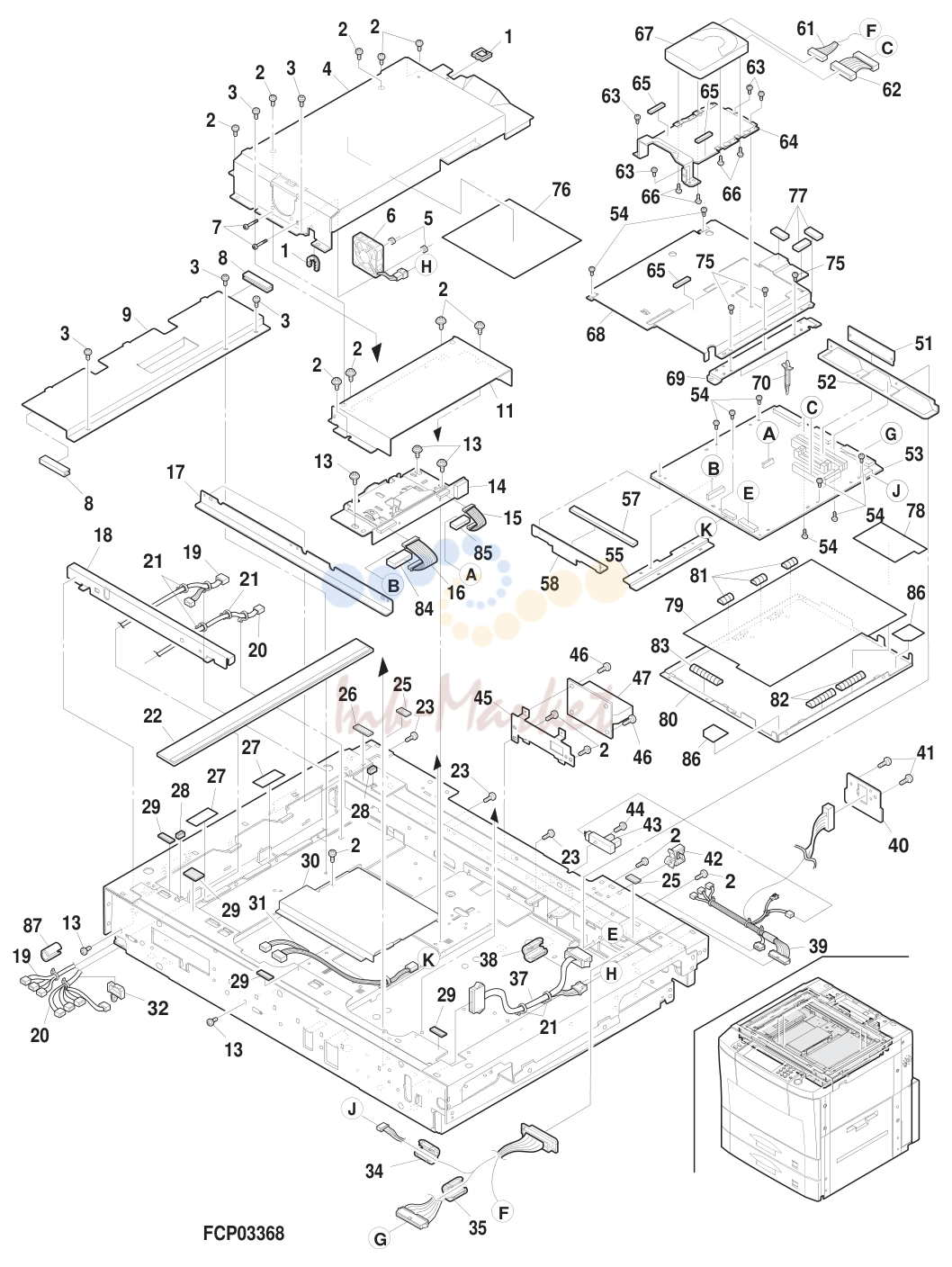

5			Optical unit
1	LHLDW1115FCZZ запросить цену →		AD C Edge bushing
2	XBBSD40P06000 запросить цену →		AA C Screw (4· 6)
3	XHBSE40P08000 запросить цену →		AA C Screw (4· 8)
4	PCOVP1454FCZZ запросить цену →		AP C Dark box cover B
5	XNESD40-32000 запросить цену →		AA C Nut (M4)
6	NFANP0051FCZZ запросить цену →		BA B Fan (D04X-12)
7	XBPSD40P14000 запросить цену →		AA C Screw (4· 14)
8	LBSHC0345FCZZ запросить цену →		AC C Edge bushing (CE012SL50)
9	PCOVP1456FCZZ запросить цену →		AL C AC harness cover
11	CCOVP1453FC01 запросить цену →		AQ C Dark box cover A
13	LX-BZ0335FCZZ запросить цену →		AA C Screw (4· 6)(Red)
14	CDAIU0578FC32 запросить цену →		BZ N E CCD unit
15	QCNW-0151FCZZ запросить цену →		AF C CCD PWB harness FFC1
16	QCNW-0152FCZZ запросить цену →		AG C CCD PWB harness FFC2
17	LRALM0157FCZZ запросить цену →		AG C MB-B rail R
18	LRALM0156FCZZ запросить цену →		AH C MB-B rail F
19	DHAI-2862FCZZ запросить цену →		AW C MSW interface harness
20	DHAI-2895FCZZ запросить цену →		AY C ORS interface harness
21	LBNDJ0013FCZ1 запросить цену →		AA C Wire band
22	PGLSP0092FCZZ запросить цену →		AV B Glass
23	XHBSD40P08000 запросить цену →		AA C Screw (4· 8)
25	PGUMS0228FCZZ запросить цену →		AA C Table glass rubber
26	PGUMS0273FCZZ запросить цену →		AB C Glass rubber
27	PSHEP4547FCZZ запросить цену →		AB C AC harness protect sheet
28	PGUMS0147FCZZ запросить цену →		AA C Table glass rubber (small)
29	PSHEZ4513FCZZ запросить цену →		AB C Glass sheet
30	PCOVP1513FCZZ запросить цену →		AG N C LSU harness cover
31	DHAI-3062FCZZ запросить цену →		AT N C LSU interface harness N
32	LHLDW1019FCZZ запросить цену →		AB C Wire holder (WS-2NSL)
34	RCORF0030FCZZ запросить цену →		AM C Ferrite core (ZCAT2032093)
35	RCORF0015FCZZ запросить цену →		AK C Ferrite core
37	DHAI-2970FCZZ запросить цену →		AP C Operation interface harness
38	RCORF0032FCZZ запросить цену →		AL C Ferrite core
39	DHAI-2824FCZZ запросить цену →		BB C ADF interface harness
40	LPLTM5488FCZZ запросить цену →		AE C Connector fixing plate A
41	XHBSD30P08000 запросить цену →		AA C Screw (3· 8)
42	LHLDW1057FCZZ запросить цену →		AB C Wire holder (LWS-3S)
43	VHPGP1A22LC-1 запросить цену →		AK B Photo sensor (GP1A22LC)
44	XBBSD40P10000 запросить цену →		AA C Screw (4· 10)
45	LPLTM5427FCZZ запросить цену →		AG C Motor drive fixing plate
46	XBPSD30P06000 запросить цену →		AA C Screw (3· 6)
47	CPWBF1279FC52 запросить цену →		BD N E Scanner drive PWB
51			VHI16MSIMM/-1 CB B IC (16MSIMM)
52	PGIDH1793FCZZ запросить цену →		AG C ICU sub PWB guide R (Except Australia,Europe,Russia,Taiwan,South Africa)
53	CPWBN1392FC52 запросить цену →		DC N E ICU PWB (Other countries)
54	LX-BZ0465FCZZ запросить цену →		AA C Screw (4· 6)(Except Australia,Europe,Russia,Taiwan,South Africa)
55	LPLTM5426FCZZ запросить цену →		AG C ICU sub PWB fixing plate (Except Australia,Europe,Russia,Taiwan,South Africa)
57	PGSK-2016HCZZ запросить цену →		AR C Gasket (UC-300285 L=110)(Except Australia,Europe,Russia,Taiwan,South Africa)
58	PGIDH1792FCZZ запросить цену →		AF C ICU sub PWB guide F (Except Australia,Europe,Russia,Taiwan,South Africa)
61	DHAI-2924FCZZ запросить цену →		AY C ICU.HD interface harness
62	DHAI-2867FCZZ запросить цену →		AW C HDD interface harness
63	XHBSE40P08000 запросить цену →		AA C Screw (4· 8)
64	CPLTM5431FC02 запросить цену →		AT C HD fixing plate
65	PCUSS1021LCZZ запросить цену →		AC C HDD cushion
66	LX-BZ1022LCZZ запросить цену →		AB C Screw
67	DUNT-6927FCZZ запросить цену →		CK E Hard disk (Other countries)
68	PCOVP1470FCZ1 запросить цену →		AS C ICU cover (Except Australia,Europe,Russia,Taiwan,South Africa)
69	LPLTM5596FCZZ запросить цену →		AH C ICU fixing plate (Except Australia,Europe,Russia,Taiwan,South Africa)
70	PSPAZ1415FCZZ запросить цену →		AC C Spacer (PSM-8-01)
75	XBBSD40P06000 запросить цену →		AA C Screw (4· 6)(Except Australia,Europe,Russia,Taiwan,South Africa)
76	PSHEZ4685FCZZ запросить цену →		AG C HDD protective sheet
77	PGSK-0030FCZZ запросить цену →		AH C Gasket (Australia,Europe,Russia,Taiwan,South Africa)
78	PSHEP4675FCZZ запросить цену →		AC C ICU protective sheet (Australia,Europe,Russia,Taiwan,South Africa)
79	PSHEZ4677FCZZ запросить цену →		BF C EMI sheet (Australia,Europe,Russia,Taiwan,South Africa)
80	CPLTM5628FC01 запросить цену →		AU C ICU bottom plate (Australia,Europe,Russia,Taiwan,South Africa)
81	LPLTP1015ACZZ запросить цену →		AH C Earth plate (Australia,Europe,Russia,Taiwan,South Africa)
82	MSPRZ7008XCZZ запросить цену →		AS C Finger (Australia,Europe,Russia,Taiwan,South Africa)
83	QEARZ7013XCZZ запросить цену →		AP C Earth plate (Australia,Europe,Russia,Taiwan,South Africa)
84	RCORF5010BCZZ запросить цену →		AD C Ferrite core (Australia,Europe,Russia,Taiwan,South Africa)
85	RCORF6693RCZZ запросить цену →		AK C Ferrite core (Australia,Europe,Russia,Taiwan,South Africa)
86	PSHEP4676FCZZ запросить цену →		AD C ICU protective sheet S (Australia,Europe,Russia,Taiwan,South Africa)
87	RCORF0035FCZZ запросить цену →		AM C Ferrite core (RFC6)(200V series)

4. AARR--440055

№	Артикул	Альт. артикул	Описание

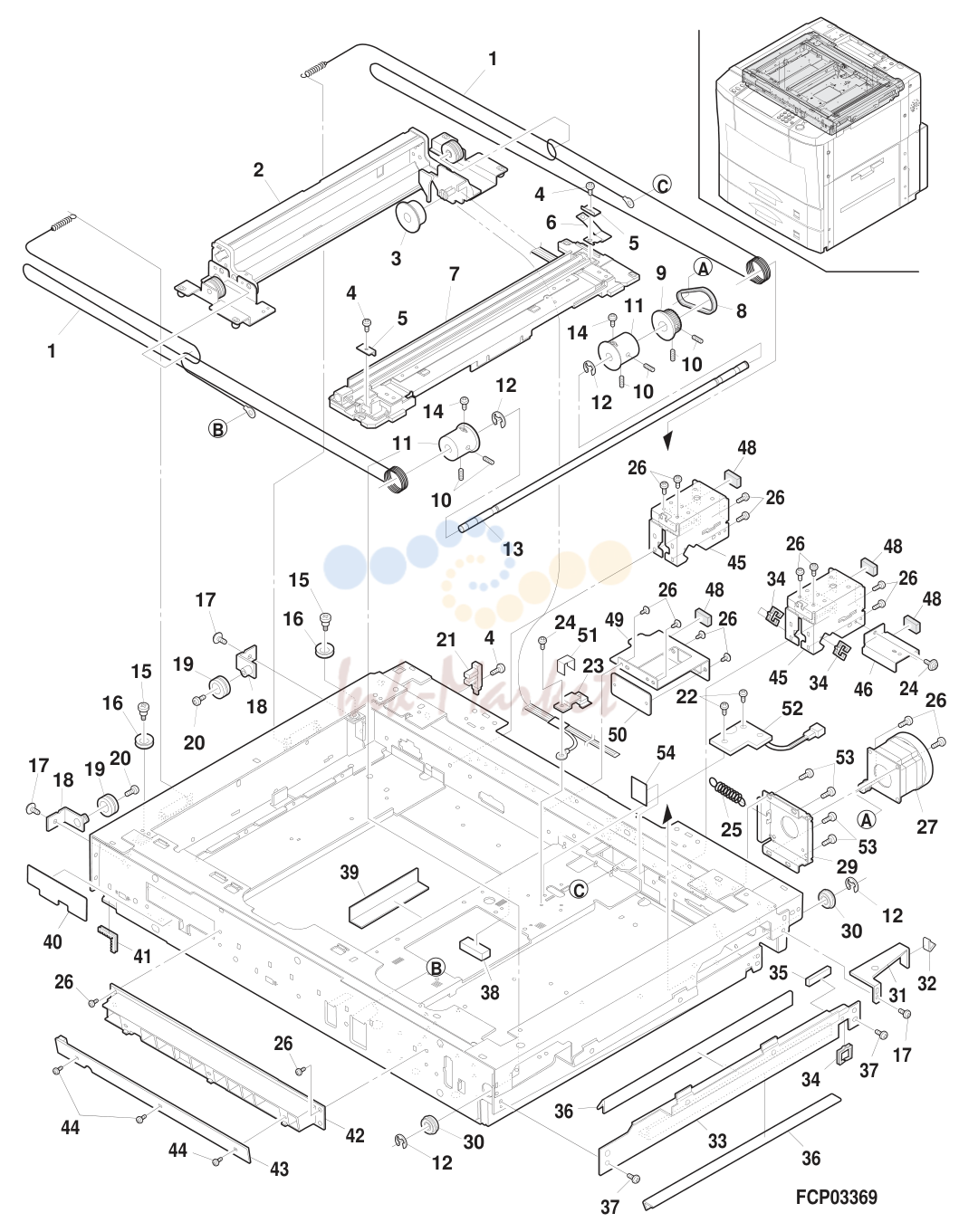

6			Optical unit
1	PWIR-0186FCZZ запросить цену →		AS C MB wire
2	CHLDZ1382FC31 запросить цену →		BF E 2nd,3rd mirror holder unit
3	NPLYZ0181FCZZ запросить цену →		AB C CL pulley
4	XBBSD40P10000 запросить цену →		AA C Screw (4· 10)
5	LPLTM5434FCZ1 запросить цену →		AC N C Wire fixing plate
6	CSPRP2673FC01 запросить цену →		AG C Lower slider spring
8	NBLTH0324FCZZ запросить цену →		AF N B MB drive belt
9	NPLYZ0361FCZZ запросить цену →		AN N C Pulley 36T
10	LX-BZ0039FCZZ запросить цену →		AB C Screw (4· 4)
11	NPLYZ0359FCZZ запросить цену →		AM C Winder pulley DN
12	XRESP70-08000 запросить цену →		AA C E type ring
13	NSFTZ2444FCZZ запросить цену →		AL C Winder drive shaft
14	LX-BZ0324FCZZ запросить цену →		AA C Screw (3· 4)
15	LX-BZ0266FCZZ запросить цену →		AB C Screw
16	NPLYZ0340FCZZ запросить цену →		AC C L pulley N
17	LX-BZ0465FCZZ запросить цену →		AA C Screw (4· 6)
18	CPLTM5436FC01 запросить цену →		AG C Pulley fixing plate
19	NPLYZ0167FCZZ запросить цену →		AF C Pulley
20	LX-BZ0618FCZZ запросить цену →		AA C Screw (4· 4)(Black)
21			VHPGP3A38//-1 AH B Photo transistor (GP3A38)
22	XBPSD40P06000 запросить цену →		AA C Screw (4· 6)
23	LDAIU0610FCZZ запросить цену →		AE N C Harness fixing base
24	XBPSD40P06K00 запросить цену →		AA C Screw (4· 6K)
25	MSPRC2603FCZZ запросить цену →		AD C Mirror motor adjusting spring
26	XHBSD40P08000 запросить цену →		AA C Screw (4· 8)
27	RMOTP0829FCZZ запросить цену →		BP B Mirror motor
29	LPLTM5425FCZZ запросить цену →		AG C Mirror motor fixing plate
30	NBRGY0466FCZZ запросить цену →		AK B Ball bearing (M8-M16)
31	LPLTM5495FCZZ запросить цену →		AF C Earth plate
32	PGSK-0028FCZZ запросить цену →		AF C Gasket (UC-300281T)
33	CPLTM5435FC01 запросить цену →		AR C Optical frame reinforce plate
34	LBSHZ2050SCZZ запросить цену →		AB C Edge bushing (EDS-1208U)
35	PGSK-0026FCZZ запросить цену →		AG C Gasket (UC-300287)
36	PGSK-0027FCZZ запросить цену →		AX C Gasket (UC-300281)
37	XHBSE40P08000 запросить цену →		AA C Screw (4· 8)
38	PGSK-0016FCZZ запросить цену →		AG C Gasket
39	PTPE-0248FCZZ запросить цену →		AF C Tape (L=200)
40	PSHEP4546FCZZ запросить цену →		AE C Harness protect sheet
41	LBSHC0342FCZZ запросить цену →		AC C Bushing
42	LHLDZ1381FCZZ запросить цену →		AL C ORS PWB holder
43	CPWBF1294FC32 запросить цену →		AX E ORS PD PWB
44	XEBSD40P06000 запросить цену →		AA C Screw (4· 6)
45	LPLTM5430FCZZ запросить цену →		AP C OC fixing plate
46	LPLTM4998FCZZ запросить цену →		AF C Rear exterior fixing plate
48	PGSK-1002LCZZ запросить цену →		AC C Gasket B
49	LPLTM5429FCZZ запросить цену →		AH C PWB fixing plate
50	LPLTM5470FCZZ запросить цену →		AC C Protect plate
51	LFIX-0537FCZZ запросить цену →		AD N C Harness fixing plate
52	CPWBF1396FC31 запросить цену →		AP N E Interface PWB
53	XHBSE40P06000 запросить цену →		AA C Screw (4· 6)
54	PTPEH1059YCZZ запросить цену →		AF C Aluminum tape (Australia,Europe,Russia,Taiwan,South Africa)

5. AARR--440055

№	Артикул	Альт. артикул	Описание
7			Copy lamp unit
2	XHBSD30P06000 запросить цену →		AA C Screw (3· 6)
3	LHLDZ1417FCZZ запросить цену →		AD N C Lamp holder
4	PSHEP4684FCZZ запросить цену →		AC N C Lamp sheet
5	PREFL0172FCZZ запросить цену →		AK N C Copy lamp reflector
6	TLABZ4335FCZZ запросить цену →		AB N C HV caution label
7	LPLTM5636FCZZ запросить цену →		AG N C Support plate R
8	MSLI-0138FCZZ запросить цену →		AC N C Slider
9	PCUSU0203FCZZ запросить цену →		AE C Cushion
10	LDAIU0604FCZZ запросить цену →		AM N C Base
11	LPLTM5635FCZZ запросить цену →		AG N C Support plate F
12	LFIX-0284FCZZ запросить цену →		AC C Mirror fixing plate
13	PMIR-0159FCZZ запросить цену →		AS N B 1st mirror
14	LHLDW1418FCZZ запросить цену →		AC N C CL lead harness holder
15	DHAI-3037FCZZ запросить цену →		AG N C CL lead harness
16	PSHEP4682FCZZ запросить цену →		AE N C Protective sheet
17	CPWBF1370FC31 запросить цену →		BK N E Inverter PWB
18	PCUSF0334FCZZ запросить цену →		AP C Mirror cushion
7			Copy lamp unit
8			2nd,3rd mirror holder unit
1	LX-BZ0618FCZZ запросить цену →		AA C Screw (4· 4)(Black)
2	NPLYZ0167FCZZ запросить цену →		AF C Pulley
3	LX-WZ1003HCZZ запросить цену →		AA C Washer (8.2· 11· 0.5)
4	LHLDZ1318FCZZ запросить цену →		AK C CL pulley holder
5	XHBSD30P08000 запросить цену →		AA C Screw (3· 8)
6	XEPSD40P06000 запросить цену →		AA C Screw (4· 6)
7	CSLI-0103FC31 запросить цену →		AF E Slider (4pcs/set)
8	PCUSS0201FCZZ запросить цену →		AA C MB-B cushion
9	LHLDZ1382FCZZ запросить цену →		AR C 2nd,3rd mirror holder
10	LFIX-0284FCZZ запросить цену →		AC C 4th 5th mirror fixing plate F
11	PSHEZ4530FCZZ запросить цену →		AD C Holder sheet
12	PMIR-0155FCZZ запросить цену →		AP B 2nd,3rd mirror
13	LX-BZ0335FCZZ запросить цену →		AA C Screw (4· 6)(Red)
901	CHLDZ1382FC31 запросить цену →		BF E 2nd,3rd mirror holder unit
8			2nd,3rd mirror holder unit

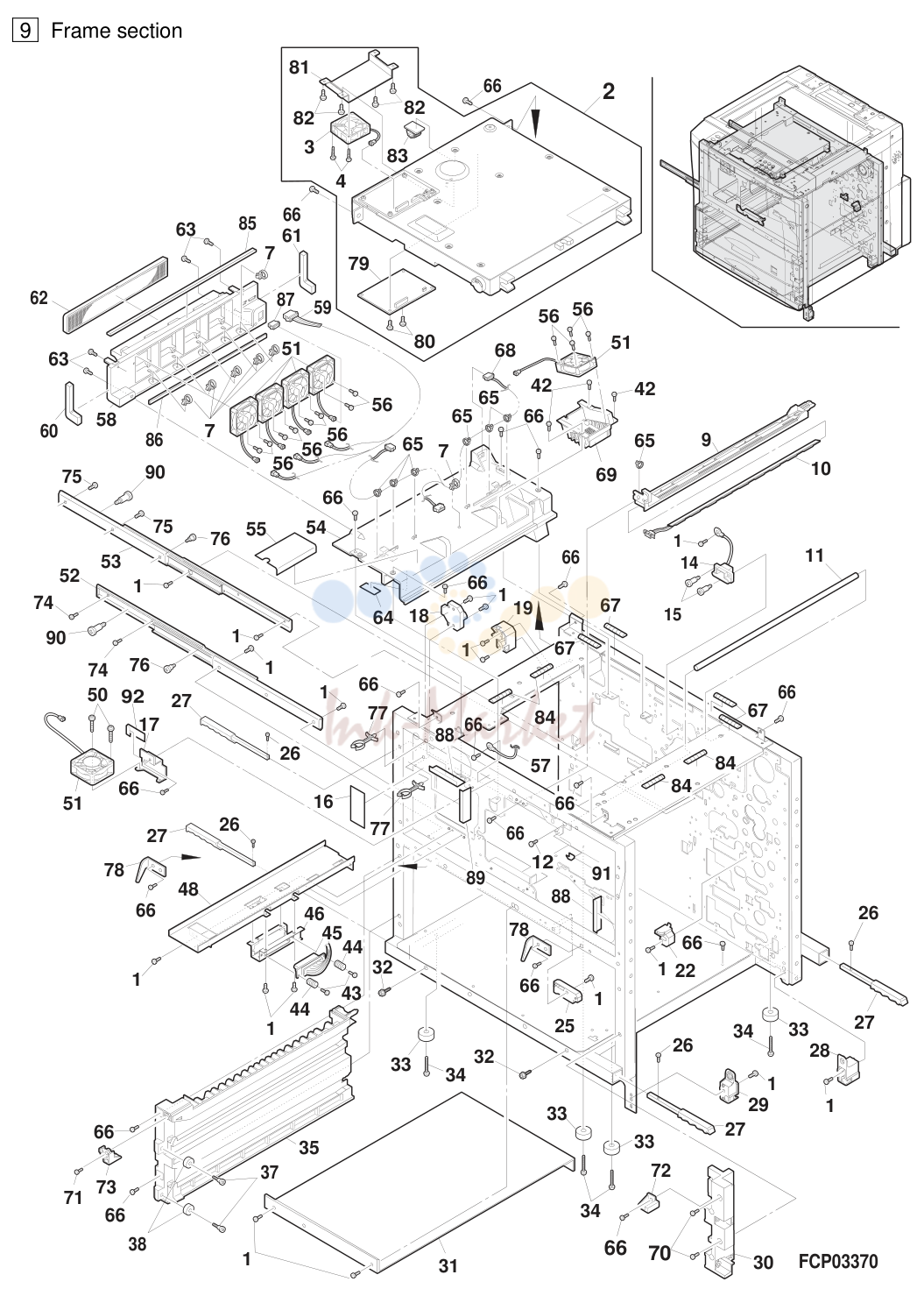

9			Frame section
1	XHBSE40P08000 запросить цену →		AA C Screw (4· 8)
2	DUNT-6984FC20 запросить цену →		CT N E LSU unit
3	NFANP0053FCZZ запросить цену →		BA B LSU fan motor
4	XBPSD30P16KS0 запросить цену →		AA C Screw (3· 16KS)
7	LBNDJ0043FCZ1 запросить цену →		AA C Snap band
9	LHLDZ1368FCZZ запросить цену →		AL C DL holder
10	CPWBF1098FC31 запросить цену →		AY E DL PWB
11	NSFTZ2501FCZZ запросить цену →		AR C LSU holder shaft
12	XBPSD40P08KS0 запросить цену →		AA C Screw (4· 8KS)
14	DHAI-2822FCZZ запросить цену →		AS C Process interface harness
15	LX-BZ0843FCZZ запросить цену →		AC C Screw
16	PSHEP4666FCZZ запросить цену →		AC C Harness protect sheet
17	LPLTM5601FCZZ запросить цену →		AG C Fan fixing plate F
18	LDAIU0582FCZZ запросить цену →		AE C Delivery control base F
19	LDAIU0583FCZZ запросить цену →		AE C Delivery control base R
22	LDAIU0580FCZZ запросить цену →		AE C ADU control base R
25	LDAIU0581FCZZ запросить цену →		AE C ADU control base F
26	LX-BZ0841FCZZ запросить цену →		AD C Handle fixing screw
27	JHNDG0151FCZZ запросить цену →		AK N C Base plate handle
28	LHLDZ1364FCZZ запросить цену →		AD C Right door fulcrum holder R
29	LHLDZ1363FCZZ запросить цену →		AD C Right door fulcrum holder F
30	CRALP0161FC01 запросить цену →		AT C Tray rail R
31	LPLTM5463FCZZ запросить цену →		AS C Invoice plate
32	XXHUW40L30000 запросить цену →		AD C Screw (4· 30)
33	PGUMS0182FCZZ запросить цену →		AC C Rubber foot
34	XBBSD50P16000 запросить цену →		AB C Screw (5· 16)
35	LRALP0160FCZZ запросить цену →		BA C Tray rail L
37	LX-BZ0837FCZZ запросить цену →		AC C Screw
38	PCLR-0441FCZZ запросить цену →		AK C collar
42	XEBSD30P10000 запросить цену →		AA C Screw (3· 10)
43	LX-BZ0510FCZZ запросить цену →		AB C Screw
44	MSPRC2662FCZZ запросить цену →		AB C Drawer spring
45	DHAI-2875FCZZ запросить цену →		BC C Delivery interface harness
46	LPLTM5609FCZZ запросить цену →		AF C Delivery connector fixing plate
48	LRALM0147FCZZ запросить цену →		AQ C Fusing rail
50	XBPSD40P30000 запросить цену →		AA C Screw (4· 30)
51	NFANP0060FCZZ запросить цену →		AX N B Fan (60X25m )
52	MSLI-0132FCZZ запросить цену →		AX C Delivery turnover slider F
53	MSLI-0133FCZZ запросить цену →		AX C Delivery turnover slider R
54	PDUC-0148FCZZ запросить цену →		AW D Main duct
55	PSHEZ4605FCZZ запросить цену →		AK C Duct sheet
56	XEPSD40P35000 запросить цену →		AA C Screw (4· 35)
57	DHAI-2949FCZZ запросить цену →		AF C Operation ESDFG harness
58	PDUC-0149FCZZ запросить цену →		AR D Main duct
59	DHAI-2896FC11 запросить цену →		AY C VFM interface harness
60	PSEL-0764FCZZ запросить цену →		AE C Duct seal F
61	PSEL-0765FCZZ запросить цену →		AE C Duct seal R
62	PFILZ0265FCZ1 запросить цену →		BA B Ozone filter
63	XEBSD40P16000 запросить цену →		AA C Screw (4· 16)
64	PSHEP4655FCZZ запросить цену →		AC C Duct lower sheet
65	LBNDJ0013FCZ1 запросить цену →		AA C Wire band
66	XHBSE40P08000 запросить цену →		AA C Screw (4· 8)
67	MSPRP2411FCZZ запросить цену →		AS C Mother board finger (975400217)
68	DHAI-3024FCZZ запросить цену →		AT C Main duct harness
69	PDUC-0151FCZZ запросить цену →		AG D Sub duct
70	XHBSE40P14000 запросить цену →		AA C Screw (4· 14)
71	XEBSE40P14000 запросить цену →		AA C Screw (4· 14)
72	LSTPP0344FCZZ запросить цену →		AC C Tray stopper right
73	LSTPP0345FCZZ запросить цену →		AC C Tray stopper left
74	XEBSE40P12000 запросить цену →		AA C Screw for 1 bin delivery turnover unit (4· 12)
75	XEBSE40P12000 запросить цену →		AA C Screw for 1 bin delivery turnover unit (4· 12)
76	LX-BZ0156FCZZ запросить цену →		AA C Screw
77	LHLDW1061FCZZ запросить цену →		AB C Harness holder (HL-18-0)
78	MHNG-0200FCZZ запросить цену →		AE C Front exterior hinge
79	CPWBN1318FC52 запросить цену →		BQ N E LSU control PWB
80	XEBSD30P08000 запросить цену →		AA C Screw (3· 8)
81	LPLTM5494FCZZ запросить цену →		AE C Fan fixing plate
82	XBPSD20P06KS0 запросить цену →		AA C Screw (2· 6KS)
83	LHLDW2341RCZZ запросить цену →		AB C Locking wire holder (CKN-05)
84	LPLTP1015ACZZ запросить цену →		AH C Earth band
85	PSHEZ4629FCZZ запросить цену →		AC C Duct protect sheet
86	PSHEZ4656FCZZ запросить цену →		AC C Duct protect sheet
87	QCNCM1000FCZZ запросить цену →		AC C Connector (BU3P-TR-P-H)
88	PSHEP4720FCZZ запросить цену →		AD N C Sheet (50)
89	PSHEP4721FCZZ запросить цену →		AD N C Sheet (100)
90	LX-BZ0684FCZZ запросить цену →		AB C ADU fixing screw
91	PSHEP4672FCZZ запросить цену →		AC C Process guide sheet
92	PSHEZ4668FCZZ запросить цену →		AC N C Protection sheet

6. AARR--440055

№	Артикул	Альт. артикул	Описание

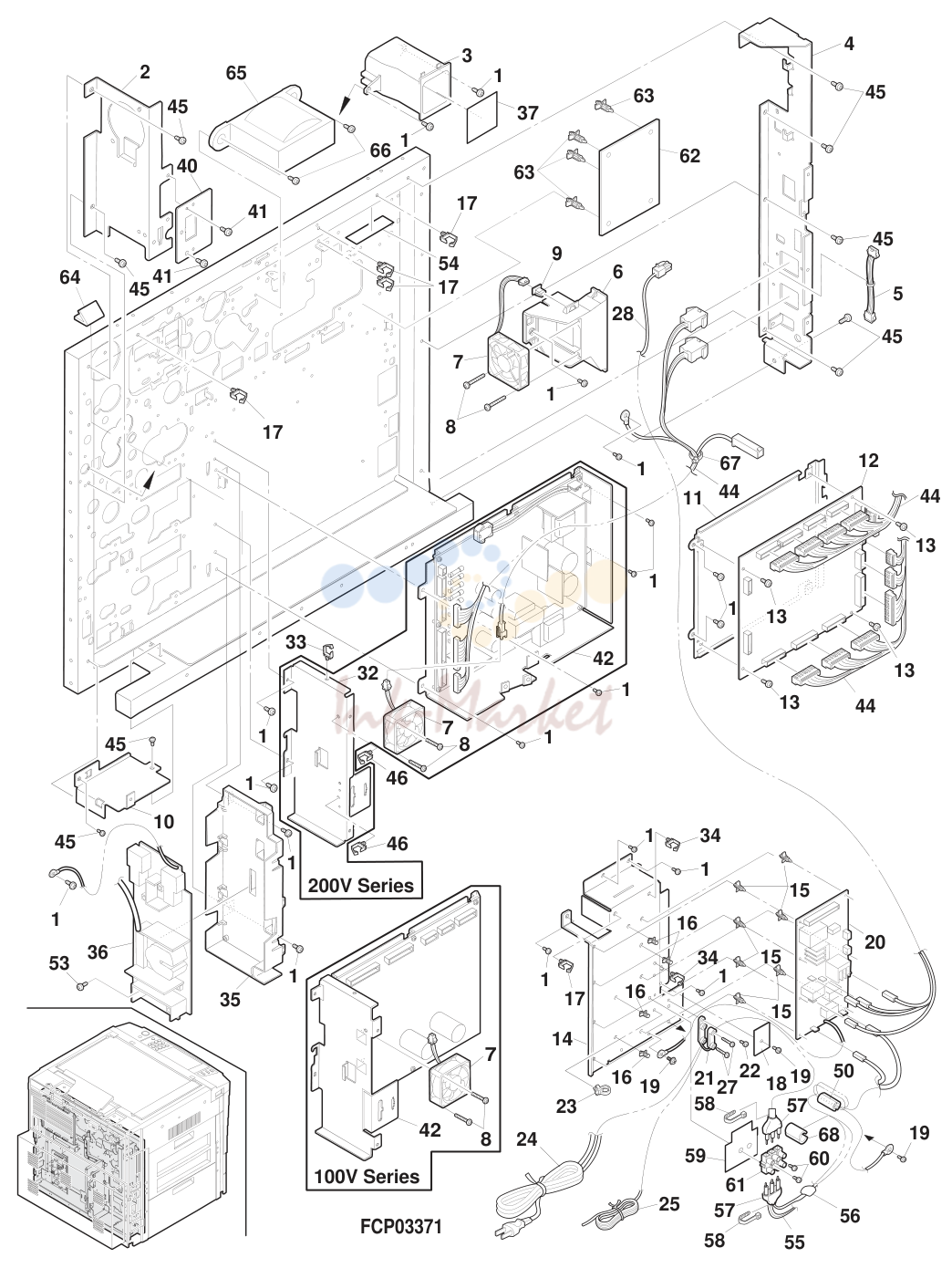

10			Rear frame
1	XHBSE40P08000 запросить цену →		AA C Screw (4· 8)
2	LFRM-0938FCZZ запросить цену →		AL C Frame R
3	PDUC-0147FCZZ запросить цену →		AH D Duct
4	LFRM-0937FCZ1 запросить цену →		AR C Frame L
5	DHAI-2898FCZZ запросить цену →		AF C DSWLL harness
6	PDUC-0150FCZZ запросить цену →		AL D Duct
7	NFANP0048FCZZ запросить цену →		AY B Fan (60X20P)
8	XEPSD40P30000 запросить цену →		AA C Screw (4· 30)
9	QCNCM0999FCZZ запросить цену →		AC C Connector (BU02P-TR-PH)
10	LPLTM5381FCZZ запросить цену →		AK C Board support plate right
11	LPLTM5399FCZZ запросить цену →		AN C PCU fixing plate
12	CPWBN1267FC53 запросить цену →		CB E PCU PWB (Other countries)
13	XBPSD40P06000 запросить цену →		AA C Screw (4· 6)
14	LPLTM5398FCZZ запросить цену →		AR C AC PWB fixing plate (200V series)
15	LSUPP0060FCZZ запросить цену →		AA C PWB supporter (SPLS-6)
16	LSUPP0076FCZZ запросить цену →		AA C PWB supporter (SPS-6)
17	LHLDW1264FCZZ запросить цену →		AD C Wire holder (LWS-8S-2.5W)
18	PSHEP4529FCZZ запросить цену →		AD C AC sheet (200V series)
19	XBPSD40P06K00 запросить цену →		AA C Screw (4· 6K)
20	CPWBF1291FC51 запросить цену →		BR E AC PWB (200V series)
21	LFIX-0016FCZZ запросить цену →		AD C AC cord holder (Except 120V/127V)
22	XBPSD40P08KS0 запросить цену →		AA C Screw (4· 8KS)
23	LBNDJ0043FCZ1 запросить цену →		AA C Snap band
25	DHAI-2904FCZZ запросить цену →		AN C Earth core (Taiwan)
27	XBPSD40P20XS0 запросить цену →		AA C Screw (4· 20XS)(Except 120V/127V)
28	DHAI-3069FCZZ запросить цену →		BA N C AC harness (200V series)
32	CPLTM5400FC01 запросить цену →		AP C Board support plate (200V series)
33	LHLDW1057FCZZ запросить цену →		AB C Wire holder (LWS-3S)
34	LHLDW2106SCZZ запросить цену →		AB C Wire holder (WS-2WS)(200V series)
35	LHLDZ1376FCZZ запросить цену →		AL C High voltage PWB holder
36	RTRNZ0533FCZ1 запросить цену →		BT N B High voltage PWB
37	PFILD0263FCZZ запросить цену →		AL B Filter
40	LPLTM5489FCZZ запросить цену →		AE C Connector fixing plate B
41	XHBSE30P06000 запросить цену →		AA C SCrew (3· 6)
44	DHAI-3090FCZZ запросить цену →		AP N C Main harness (200V series)
45	XHBSE40P08000 запросить цену →		AA C Screw (4· 8)
46	LHLDW7005SCZZ запросить цену →		AB C Wire holder (LS-10)
50	RCORF0031FCZZ запросить цену →		AT C Ferrite core (ZCAT3035133)(100V series)
53	XEBSD30P06000 запросить цену →		AA C Screw (3· 6)
54	PSHEP4720FCZZ запросить цену →		AD N C Edge protective sheet (50)
55	DHAI-2854FC11 запросить цену →		AL C 3P terminal base harness (200V series)
56	RCILF0045FCZZ запросить цену →		AN C Earth inductor coil (200V series)
57	PHOG-0346FCZZ запросить цену →		AB C 3P terminal base cover (200V series)
58	LBNDJ0013FCZ1 запросить цену →		AA C Wire band (200V series)
59	PSHEP1804FCZZ запросить цену →		AB C 3P terminal protect sheet (200V series)
60	XBPSD30P14000 запросить цену →		AA C Screw (3· 14)(200V series)
61	QTANN0015FCZZ запросить цену →		AG C 3P terminal base (200V series)
62	CPWBF1364FC51 запросить цену →		AX E Filter PWB (Australia,Europe,Russia,Taiwan,South Africa)
63	LSUPP0060FCZZ запросить цену →		AA C PWB supporter (Australia,Europe,Russia,Taiwan,South Africa)
64	PGSK-0028FCZZ запросить цену →		AF C Gasket (Australia,Europe,Russia,Taiwan,South Africa)
65	RCILF0099FCZZ запросить цену →		AY C Reactor coil (Australia,Europe,Russia,Taiwan,South Africa)
66	XHBSE40P08000 запросить цену →		AA C Screw (4· 8)(Australia,Europe,Russia,Taiwan,South Africa)
67	LBNDJ0014FCZ1 запросить цену →		AB C Wire band (Australia,Europe,Russia,Taiwan,South Africa)
68	RCORF1039LCZZ запросить цену →		AN C Ferrite core (SFC3PU)(200V series)

7. AARR--440055

№	Артикул	Альт. артикул	Описание
11			Rear frame
1	XHBSE40P08000 запросить цену →		AA C Screw (4· 8)
2	CFRM-0943FC52 запросить цену →		AZ N E DV drive unit
3	LX-BZ0581FCZZ запросить цену →		AB C Screw
4	MSPRC2617FCZZ запросить цену →		AC C DV tension spring
5	CDAIU0577FC31 запросить цену →		BE E Lift up unit
6	CFRM-0945FC33 запросить цену →		BU N E Paper feeding drive unit
7	CFRM-0939FC52 запросить цену →		BT N E Main drive unit
8	XWVSD40-05000 запросить цену →		AA C Washer
9	NBLTH0323FCZZ запросить цену →		AK N B Main belt
10	NFLY-0007FCZZ запросить цену →		AQ C Flay wheel
11	XBPSD40P14K00 запросить цену →		AA C Screw (4· 14K)
12	XXHUW40L30000 запросить цену →		AD C Screw (4· 30)
13	RMOTP0849FCZZ запросить цену →		BR N B Main motor
14	PGIDM1827FCZZ запросить цену →		AH C Guide
16	XHBSD40P08000 запросить цену →		AA C Screw (4· 8)
17	PGIDM1800FCZZ запросить цену →		AK C High voltage harness guide
18	DHAI-2827FCZZ запросить цену →		AL C HV harness
19	XWHSD40-08100 запросить цену →		AA C Washer
20	XHBSD40P10000 запросить цену →		AA C Screw (4· 10)
13			Photo conductor unit
1	PCOVP1433FCZZ запросить цену →		AP C Process frame cover
2	XBBS240P08000 запросить цену →		AB C Screw (4· 8)
3	XBPS240P06000 запросить цену →		AA C Screw (4· 6)
4	UCLEZ0149FCZZ запросить цену →		AU C Blade
5	XEBSD40P08000 запросить цену →		AA C Screw (4· 8)
6	LSTYM0227FCZ1 запросить цену →		AK C Blade stay
7	PMLT-1163FCZZ запросить цену →		AC C Waste toner pipe cushion
8	XEPSD30P06000 запросить цену →		AA C Screw (3· 6)
9	UCLEZ0151FCZ1 запросить цену →		AS C Toner cleaner
10	MSPRC2622FCZZ запросить цену →		AB C Earth spring
11	LHLDZ1367FCZ1 запросить цену →		AF C Sensor holder
12	CPWBF0976FC54 запросить цену →		AR E ID PWB
13	PCOVP1184FCZ1 запросить цену →		AC C DR sensor cover
14	XEPSD30P08000 запросить цену →		AA C Screw (3· 8)
15	MSPRC2620FCZZ запросить цену →		AD C Shutter spring
16	PSHT-0074FCZZ запросить цену →		AF C Waste toner shutter
17	PPIPP0197FCZZ запросить цену →		AF C Waste toner pipe
18	XEBSD30P08000 запросить цену →		AA C Screw (3· 8)
19	LX-WZ0066FCZZ запросить цену →		AA C Washer
20	LX-BZ0611FCZZ запросить цену →		AB C Screw
21	LFRM-0950FCZZ запросить цену →		AX C Process frame
22	PSEL-0750FCZ1 запросить цену →		AG C Side seal R
23	PSEL-0749FCZ1 запросить цену →		AG C Side seal F
24	LRALM0165FCZZ запросить цену →		AF C MC rail
25	NBRGP0322FCZZ запросить цену →		AC C Bearing MX
26	LPINS0297FCZZ запросить цену →		AB C Pin (f 2-6)
27	NGERH1074FCZZ запросить цену →		AD C Waste toner gear
28	XRESP40-06000 ✓ в наличии		AA C E type ring
29	NSRW-0028FCZZ запросить цену →		AK C Waste toner screw
30	NBRGP0321FCZZ запросить цену →		AD C Bearing
31	DHAI-2833FCZZ запросить цену →		AT C Process harness
32	XEBSD30P10000 запросить цену →		AA C Screw (3· 10)
33	MLEVP0745FCZ1 запросить цену →		AC C Pawl sub lever
34	MSPRC2623FCZZ запросить цену →		AB C Pawl lever spring
35	MLEVP0744FCZZ запросить цену →		AF C Pawl lever
36	PTME-0225FCZZ запросить цену →		AC C Separater pawl R
38	CDAIU0451FC52 запросить цену →		AR E Separator pawl fixing plate unit
39	LPFTF0097FCZ1 запросить цену →		AP C DSD flange R
40	CPWBF0975FC52 запросить цену →		AR E DMS PWB
41	XCPSD20P05000 запросить цену →		AA C Screw (2· 5)
42	LBNDJ0043FCZ1 запросить цену →		AA C Snap band
43	CPLTM5389FC01 запросить цену →		AP C Process F plate
44	LX-BZ0656FCZZ запросить цену →		AD C Screw
45	XRESP50-06000 запросить цену →		AA C E type ring
46	XEPSD40P08000 запросить цену →		AA C Screw (4· 8)
47	TCAUH1034FCZZ запросить цену →		AD C HV caution label
48	PMLT-1162FCZ1 запросить цену →		AD C Side cushion R
49	PMLT-1161FCZ1 запросить цену →		AD C Side cushion F
50	CPWBF1359FC51 запросить цену →		BC E Thermister PWB
51	LPFTF0101FCZZ запросить цену →		AP C DSD flange FC
52	CPLTM5654FC02 запросить цену →		AN N C Drum shaft fixing plate C
53	XBBS240P08000 запросить цену →		AB C Screw (4· 8)
54	UCLEZ0158FCZZ запросить цену →		AP C Toner holder sub blade
11			Rear frame
1			19 FCP03298
13			Photo conductor unit

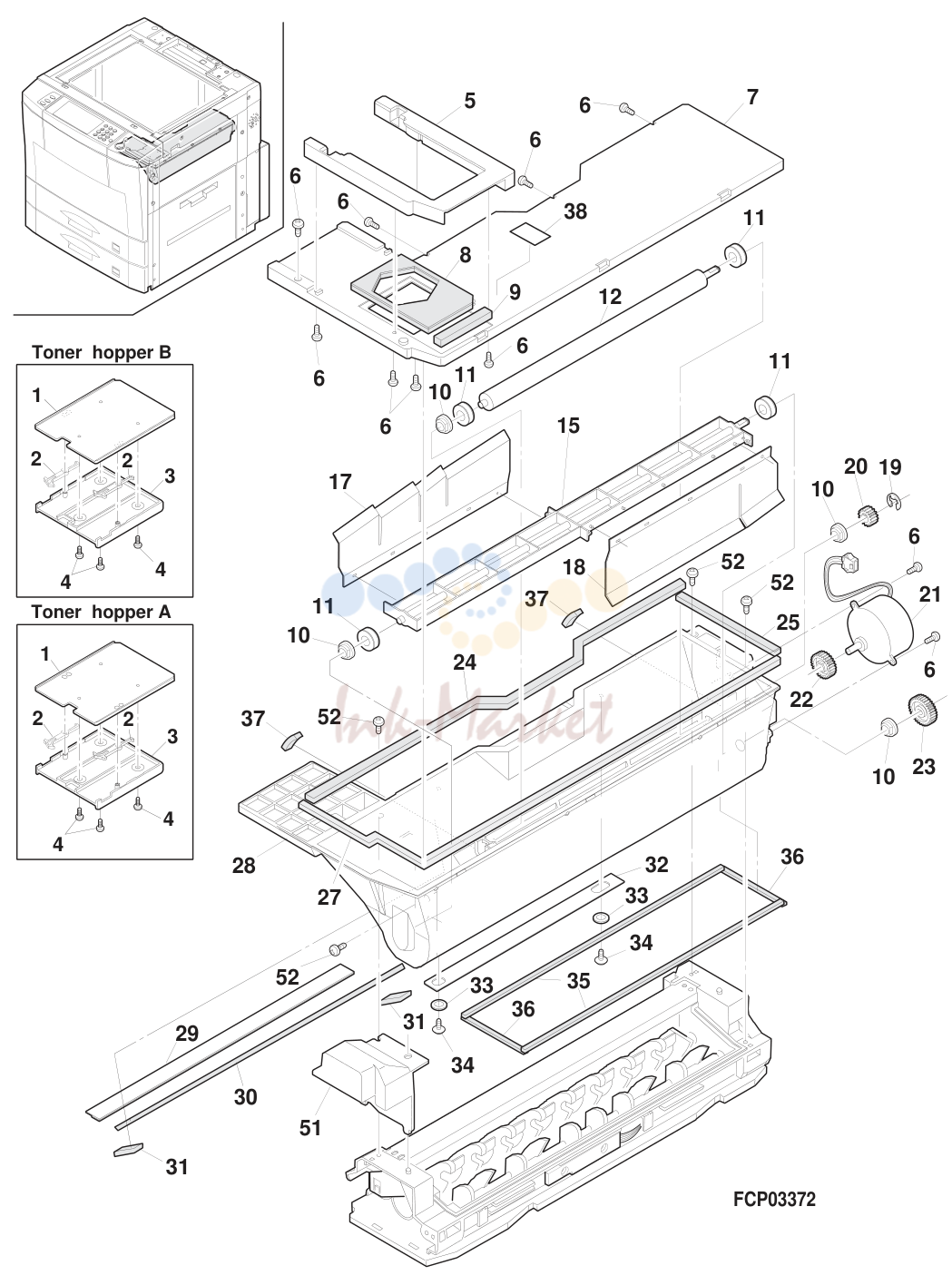

14			Toner hopper unit
1	PFTA-0117FCZZ запросить цену →		AE C Hopper cover upper A
2	MARMP0151FCZZ запросить цену →		AB C Lock arm
3	PFTA-0124FCZZ запросить цену →		AE C Hopper cover lower WAA
4	LX-BZ0529FCZZ запросить цену →		AA C Screw
5	LRALP0162FCZ1 запросить цену →		AF N C Cartridge rail WA
6	XEBSF30P08000 запросить цену →		AA C Screw (3· 8)
7	PCOVP1438FCZZ запросить цену →		AT D Hopper cover
8	PSEL-0763FCZZ запросить цену →		AG C Toner supply seal
9	PMLT-1136FCZZ запросить цену →		AC C Toner supply cushion
10	NBRGP0299FCZZ запросить цену →		AC C DV bearing (M5)
11	PSEL-0751FCZZ запросить цену →		AC C Toner seal
12	NROLP1211FCZZ запросить цену →		AT C Toner roller
15	NROLP1210FCZZ запросить цену →		AK C TMIX roller
17	PSHEZ4519FCZZ запросить цену →		AG C TX sheet (2)
18	PSHEZ4518FCZZ запросить цену →		AG C TX sheet
19	XRESP40-06000 ✓ в наличии		AA C E type ring
20	NGERH1255FCZZ запросить цену →		AD C Toner roller gear
21	RMOTD0826FCZZ запросить цену →		AX B Toner motor
22	NGERH1253FCZZ запросить цену →		AD C Toner motor gear
23	NGERH1254FCZZ запросить цену →		AD C TMIX roller gear
24	PMLT-1133FCZZ запросить цену →		AC C Cushion B
25	PMLT-1134FCZZ запросить цену →		AC C Cushion C
27	PMLT-1189FCZZ запросить цену →		AD C Seal AD
28	PBOX-0117FCZZ запросить цену →		AZ C Toner hopper
29	UCLEZ0152FCZZ запросить цену →		AN C DV blade
30	PMLT-1142FCZZ запросить цену →		AD C Cushion (DV)
31	PMLT-1145FCZZ запросить цену →		AA C Cushion (DV side)
32	JHNDP0145FCZZ запросить цену →		AE C Handle CG
33	LX-WZ0225FCZZ запросить цену →		AA C Washer
34	XUBSD30P05000 запросить цену →		AA C Screw (3· 5)
35	PMLT-1141FCZZ запросить цену →		AC C Cushion F
36	PMLT-1137FCZZ запросить цену →		AB C Cushion E
37	PMLT-1184FCZZ запросить цену →		AA C Hopper side cushion
38	TLABZ4360FCZZ запросить цену →		AB N C Label 3 (USA,CANADA,Other countries)
51	PCOVP1452FCZZ запросить цену →		AG D DV F cover
52	XBBSD40P10000 запросить цену →		AA C Screw (4· 10)
901	CBOX-0117FC54 запросить цену →		BN N E Toner hopper unit 40B (USA,CANADA,Other countries)

8. AARR--440055

№	Артикул	Альт. артикул	Описание
15			Developer unit
1	XBPBW30P06KS0 запросить цену →		AC C Screw (4· 6KS)
2	LPLTM5420FCZZ запросить цену →		AP C Doctor
3	PSHEZ4523FCZZ запросить цену →		AB C Doctor sheet
4	XEBSD30P08000 запросить цену →		AA C Screw (3· 8)
5	LPLTM5421FCZZ запросить цену →		AT C Doctor sub plate
6	XBPSD30P08KS0 запросить цену →		AA C Screw (3· 8KS)
7	NGERH1040FCZZ запросить цену →		AD C Gear DV1
8	XRESP50-06000 запросить цену →		AA C E type ring
9	CCLR-0445FC02 запросить цену →		AH N C DSD collar
10	NBRGC0580FCZZ ✓ в наличии		AG C Bearing (f 6)
11	PRNGP0015FCZZ запросить цену →		AF C V ring (M6)
12	NROLM1208FCZZ запросить цену →		BF C MG roller
13	LHLDZ1380FCZZ запросить цену →		AC C MG holder F
14	LPLTM2430FCZZ запросить цену →		AC C Magnet adjusting plate
15	XRESP40-06000 ✓ в наличии		AA C E type ring
16	NBRGP0589FCZZ запросить цену →		AK C G seal bearing
17	PRNG-0100FCZZ запросить цену →		AD C Seal ring
18	NROLP1213FCZZ запросить цену →		AS E MX roller B
19	PSHEP4722FCZZ запросить цену →		AC C Stir sheet
20	NGERH1266FCZZ запросить цену →		AD C MX gear (27T)
21	NGERH1267FCZZ запросить цену →		AD C MX gear (34T)
22	NROLP1212FCZZ запросить цену →		AS E MX roller A
23	CPLTM5423FC01 запросить цену →		AK C Idle sub plate
25	CGERH1265FC01 запросить цену →		AF C Idle gear (26T)
26	DHAI-3066FCZZ запросить цену →		AR N C DV harness
27	RDTCT0136FCZZ запросить цену →		AY C ATC sensor
28	LPLTM5422FCZZ запросить цену →		AC C M4 plare
29	PBOX-0116FCZZ запросить цену →		AU D DV box
30	PSEL-0755FCZ2 запросить цену →		AE C DV side seal R
31	PSEL-0754FCZ2 запросить цену →		AE C DV side seal F
32	PMLT-1154FCZZ запросить цену →		AA C DV side cushion
33	NBRGY7014SCZZ запросить цену →		AB B Bearing B (B-F6-168)
34	PSHEP4617FCZZ запросить цену →		AD C Box sheet
51	PCOVP1452FCZZ запросить цену →		AG D DV F cover
901	CBOX-0116FC52 запросить цену →		BV N E Developer unit

Каталог очень большой (2510 позиций). Показаны первые 8 узлов со схемами; полный список доступен по запросу.
