1. PARTS GUIDE

№	Артикул	Описание
1		Exteriors(Front cabinet etc.) b Tray unit
2		Exteriors(Rear,Left side cabinet etc.) c Packing material & Accessories
3		Operation panel unit d PCU PWB(except for AR-505)
4		Document size sensor unit e PCU PWB(for AR-505)
5		Optical unit 1 f ICU PWB(AR-280,285,335)
6		Optical unit 2 g ICU PWB(AR-250,281,286,336,405)
7		Copy lamp unit h ICU PWB(for AR-505)
8		2nd,3rd mirror holder unit i Operation control PWB(for AR-280,285,335)
9		Frame section j Operation control PWB
1		Exteriors(Front cabinet etc.)
2	XHBSE40P08000 запросить цену →	AA C Screw (4·8)
6	LPLTM2573FCZ1 запросить цену →	AD C MG plate
8	XEBSD40P08000 запросить цену →	AA C Screw (4·8)
9	LBNDJ0070FCZZ запросить цену →	AD C Delivery exterior band
10	CCAB-0888FC52 запросить цену →	BD E Front exterior unit (USA only)[AR-286]
11	LPIN-0277FCZZ запросить цену →	AB C Slide pin,ADU delivery side rail
12	GCAB-0890FCZZ запросить цену →	AL D Right exterior lower front
13	GCAB-0891FCZZ запросить цену →	AP D Right exterior lower rear
14	MSPRC2612FCZZ запросить цену →	AC C Waste toner cover spring
15	PCOVP1430FCZZ запросить цену →	AQ C Waste toner cover
16	PKAI-1080CESA запросить цену →	AE C Lock mechanism
17	GCAB-0889FCZ1 запросить цену →	AX D Right exterior upper
18	GCAB-0895FCZZ запросить цену →	AR D Upper exterior right
26	PGLSP0101FCZZ запросить цену →	AS N B RSPF glass [AR-505]
27	XHBSE40P10000 запросить цену →	AA C Screw (4·10)
28	GCAB-0897FCZ3 запросить цену →	AS D Upper exterior rear
29	PGIDM1873FCZ1 запросить цену →	AG N C Size guide [AR-505]
30	TLABZ4389FCZZ запросить цену →	AH N C Size label (AB series)[AR-505]
32	XBTSE40P04000 запросить цену →	AA C Screw (4·4)
33	CFIX-0517FC03 запросить цену →	AR C Table glass fixing plate left (Inch series)[except AR-280,505]
34	PGLSP0100FCZZ запросить цену →	AZ N B Table glass [AR-505]
1		Exteriors(Front cabinet etc.)
35	LFIX-0516FCZZ запросить цену →	AL C Table glass fixing plate right
36	XBSSE30P10000 запросить цену →	AA C Screw (3·10)
37	HPNLC0241FCZZ запросить цену →	AX D Operation panel (CANADA,Europe except U.Kingdom)[AR-405,505]
38	XEBSE40P08000 запросить цену →	AA C Screw (4·8)
39	PCOVP1428FCZZ запросить цену →	AZ D Frame cover A
40	PCOVP1429FCZZ запросить цену →	AP D Frame cover B
41	PMAGT0015FCZZ запросить цену →	AD B Magnet catch (10P)
42	PCOVP1431FCZZ запросить цену →	AK D ROM cover
43	XJBSD40P12000 запросить цену →	AA C Screw (4·12)
44	TCAUS1038FCZZ запросить цену →	AD C Laser caution label
46	LX-NZ0088FCZZ запросить цену →	AC C Nut
47	XHBSE30P06000 запросить цену →	AA C Screw (3·6)[except AR-405,505]
48	LHLDW1155FCZZ запросить цену →	AC C Wire holder (LWS3S2W)[AR-280]
49	PTPE-0251FCZZ запросить цену →	AD C Earth tape
50	TCAUH0918FCZZ запросить цену →	AA C Service caution label (Australia only)[except AR-405,505]
53	PSHEZ4770FCZZ запросить цену →	AF N C White datum sheet
1		Exteriors(Front cabinet etc.)
2		Exteriors(Rear,Left side cabinet etc.)
1	GCAB-0896FCZZ запросить цену →	AV D Upper exterior left
2	XHBSE40P08000 запросить цену →	AA C Screw (4·8)
3	GCAB-0893FCZZ запросить цену →	AM D Left exterior front
4	GCAB-0930FCZZ запросить цену →	AQ N D Left exterior rear [AR-505]
5	GCAB-0901FCZZ запросить цену →	AW D Delivery exterior left lower [AR280,285,335]
6	LPLTM2573FCZ1 запросить цену →	AD C MG plate
7	XESSE30P08000 запросить цену →	AA C Screw (3·8) [AR280,285,335]
15	PFILW0264FCZZ запросить цену →	AD C IR filter
19	GCAB-0929FCZZ запросить цену →	BB N D Rear exterior [AR-505]
20	PFTA-0135FCZZ запросить цену →	AE D Connector cover B
21	CCAB-0907FC02 запросить цену →	BD D Rear exterior lower
22	CPLTM5401FC02 запросить цену →	AY C F/P box pixing plate [AR-250,281,286,336]
23	PSHEP4604FCZZ запросить цену →	AE C Edge protect sheet
24	LBSHZ2050SCZZ запросить цену →	AB C Edge bushing (EDS-1208U) (Other countries)
25	PCOVP1266FCGZ запросить цену →	AH D Rear exterior cover [AR-505]
47	XHBSE30P06000 запросить цену →	AA C Screw (3·6)
50	TCAUH0918FCZZ запросить цену →	AA C Service caution label (Australia only)
51	TLABZ4289FCZZ запросить цену →	AD C Digital mark label [except AR-405,505]
52	PGSK-1002LCZZ запросить цену →	AC C Gasket B
2		Exteriors(Rear,Left side cabinet etc.)
6		except
7	AR-505 запросить цену →	FCP03876
3		Operation panel unit
1	DHAI-3026FCZZ запросить цену →	AD C Counter harness
2	CPWBN1394FC51 запросить цену →	BW E Operation control PWB [except AR-280,285,335,505]
3	XEPSD30P08000 запросить цену →	AA C Screw (3·8)
4	LHLDZ1360FCZZ запросить цену →	AH C LCD holder B
5	VVLLM400031-1 запросить цену →	BY B LCD (LM400031) [except AR-405]
6	QEARP0097FCZZ запросить цену →	AD C LCD earth plate [except AR-405]
7	LHLDZ1359FCZZ запросить цену →	AL C LCD holder A [except AR-405]
8	PSHEP4719FCZ1 запросить цену →	AQ N C LCD sheet (Canada,Europe except U.Kingdom)[except AR-280,285,336,405]
9	HPNLH0238FCZZ запросить цену →	BH D Touch panel [except AR-405]
10	QSW-M0502FCZZ запросить цену →	AH B Door switch (AM51632C531)
11	XEPSD30P16000 запросить цену →	AA C Screw (3·16)
12	LHLDZ1385FCZZ запросить цену →	AF C Door switch holder
13	CPWBF1259FC62 запросить цену →	AY N E Operation PWB L
14	JBTN-0243FCGZ запросить цену →	AK C Change key [except AR-280,285,335]
17	DHAI-2821FCZZ запросить цену →	BA C Operation main harness
18	CBTN-0239FC03 запросить цену →	AN C Ten key [except AR-280,285,335,505]
19	JBTN-0240FCZZ запросить цену →	AK C Copy key
20	CBTN-0241FC01 запросить цену →	AH C CA key
21	XEPSD30P06000 запросить цену →	AA C Screw (3·6)
22	CBTN-0242FC01 запросить цену →	AL C Interrupt key
23	CPWBF1107FC52 запросить цену →	AX E Inverter PWB
24	QSW-Z1390QCZZ запросить цену →	BA B Main switch
25	DHAI-2953FCZZ запросить цену →	AV C Main switch harness
26	LBNDJ0013FCZ1 запросить цену →	AA C Wire band
27	PSHEZ4731FCZZ запросить цену →	AH C Panel sheet (Dutch) (Dutch area)[AR-250,281,286,336]
28	HPNLC0241FCZZ запросить цену →	AX D Operation panel (Canada,Europe except U.Kingdom)[AR-405,505]
29	CPWBF1255FC52 запросить цену →	BF E Operation PWB R [AR-280,285,335]
30	DHAI-2949FCZZ запросить цену →	AF C Operation ESDFG harness
31	RCORF1036ACZZ запросить цену →	AP C Ferrite core (RFC-9DCCBL) (200V series)
33	CPNLC0242FC06 запросить цену →	AT N D Operation panel B (Canada,Europe Except U.Kingdom)[AR-505]
34	PSHEP4681FCZZ запросить цену →	AC C Harness pressure sheet
35	RCORF6661RCZZ запросить цену →	AK C Ferrite core (SFC-4) (200V series)
36	RCORF0037FCZZ запросить цену →	AS C Ferrite core (RFC13) (200V series)
37	PSHEZ4712FCZZ запросить цену →	AE C Panel sheet B (French) (Canada)[AR-405]
38	PSHEP4784FCZZ запросить цену →	AB N C LCD sheet
3		Operation panel unit
4		Document size sensor unit
1	LHLDZ1085FCZ1 запросить цену →	AD C Original detection fulcrum holder
2	NSFTZ1805FCZZ запросить цену →	AE C Original detection fulcrum shaft
3	XRESP30-06000 запросить цену →	AA C E type ring
4	MSPRT1563FCZZ запросить цену →	AC C Manuscript detect spring
5	LBSHZ1102CCZZ запросить цену →	AC C Bushing
6	XBPSD30P06KS0 запросить цену →	AA C Screw (3·6KS)
7	MARMP0147FCZ1 запросить цену →	AL C Original detection fulcrum arm upper
8	PSLDH0178FCZZ запросить цену →	AD C Original detect shield plate
9	CPWBF0934FC32 запросить цену →	AX E ORS emission PWB
10	MARMP0148FCZ1 запросить цену →	AL C Original detection fulcrum arm lower
11	XEPSD30P05000 запросить цену →	AA C Screw (3·5)
12	GCAB-0897FCZ3 запросить цену →	AS D Front exterior rear
13	XEPSD30P08000 запросить цену →	AA C Screw (3·8)
21	PCOVP0911FCZ1 запросить цену →	AC C Upper exterior rear cover R
22	PCOVP0941FCZ1 запросить цену →	AC C Upper exterior rear cover L
23	LX-BZ0776FCZZ запросить цену →	AG C Screw R [except AR-250]
25	XBTSC50P16000 запросить цену →	AA C Screw (5·16) [except AR-250]
26	LX-BZ0842FCZZ запросить цену →	AG C Screw [AR-505]
4		Document size sensor unit

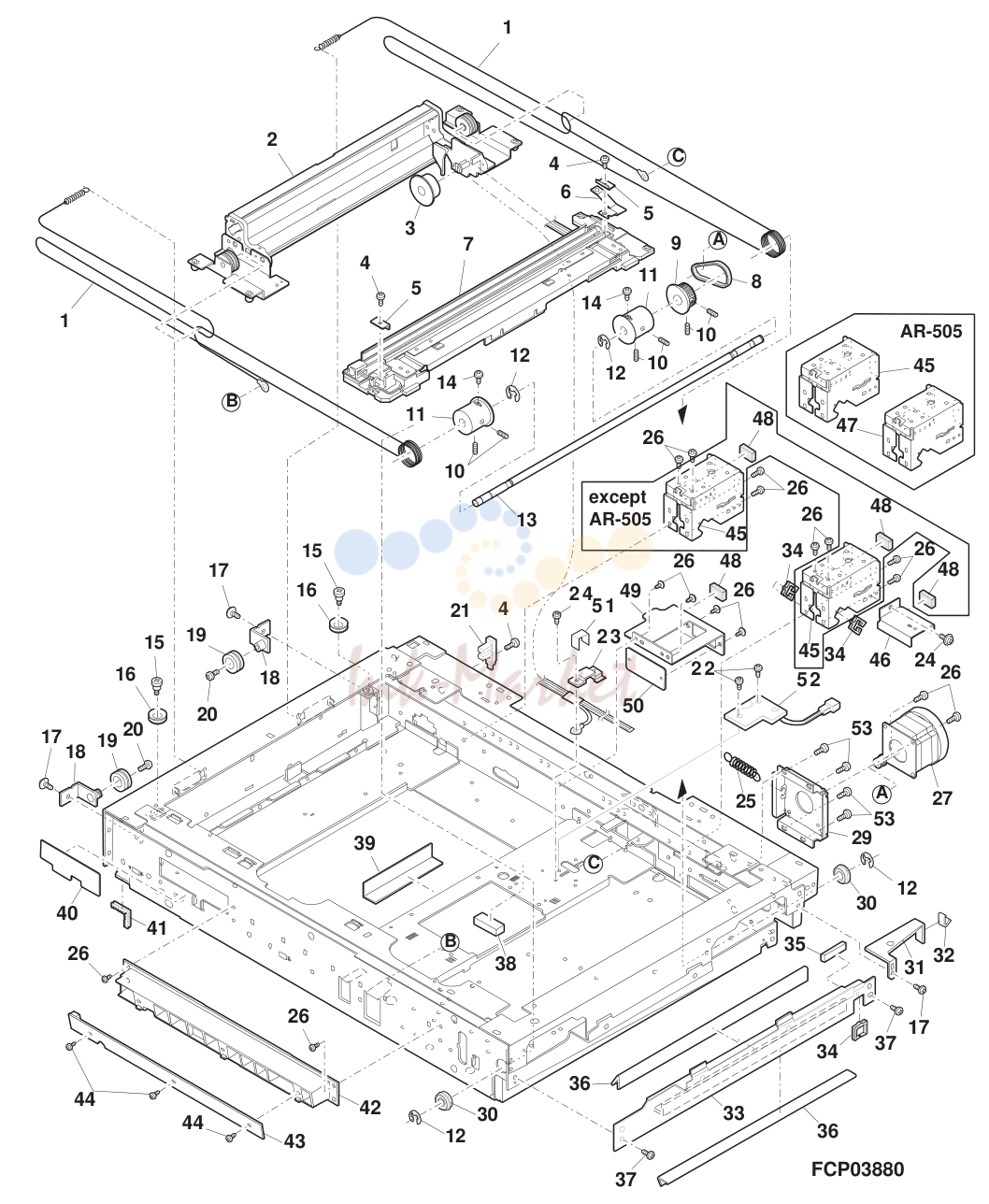

5		Optical unit
1	LHLDW1115FCZZ запросить цену →	AD C Edge bushing
2	XBBSD40P06000 запросить цену →	AA C Screw (4·6)
3	XHBSE40P08000 запросить цену →	AA C Screw (4·8)
4	PCOVP1454FCZ1 запросить цену →	AN N C Dark box cover B [AR-505]
5	XNESD40-32000 запросить цену →	AA C Nut (M4)
6	NFANP0051FCZZ запросить цену →	BA B Fan (D04X-12)
7	XBPSD40P14000 запросить цену →	AA C Screw (4·14)
8	LBSHC0345FCZZ запросить цену →	AC C Edge bushing (CE012SL50)
9	PCOVP1456FCZ1 запросить цену →	AH C AC harness cover
10	PCOVP1518FCZZ запросить цену →	AE N D ICU ROM cover [AR-505]
11	CCOVP1453FC01 запросить цену →	AQ C Dark box cover A
13	LX-BZ0335FCZZ запросить цену →	AA C Screw (4·6)(Red)
14	CDAIU0578FC33 запросить цену →	BX E CCD unit [AR-250,281,286,336]
15	QCNW-0160FCZZ запросить цену →	AE C CCD PWB harness FFC1
16	QCNW-0161FCZZ запросить цену →	AF C CCD PWB harness FFC2
17	LRALM0157FCZZ запросить цену →	AG C MB-B rail R
18	LRALM0156FCZZ запросить цену →	AH C MB-B rail F
19	DHAI-3111FCZZ запросить цену →	AT N C MSW interface harness [AR-505]
20	DHAI-3112FCZZ запросить цену →	AV N C ORS interface harness [AR-505]
21	LBNDJ0013FCZ1 запросить цену →	AA C Wire band
22	PGLSP0092FCZZ запросить цену →	AV B Glass
23	XHBSD40P08000 запросить цену →	AA C Screw (4·8)
25	PGUMS0228FCZZ запросить цену →	AA C Table glass rubber
26	PGUMS0281FCZZ запросить цену →	AB N C Glass rubber [AR-505]
27	PSHEP4547FCZZ запросить цену →	AB C AC harness protect sheet
28	PGUMS0147FCZZ запросить цену →	AA C Table glass rubber (small) [except AR-505]
29	PSHEZ4513FCZZ запросить цену →	AB C Glass sheet
30	PCOVP1513FCZZ запросить цену →	AG C LSU harness cover
31	DHAI-3062FCZZ запросить цену →	AT C LSU interface harness N [except AR-280,285,335,505]
32	LHLDW1019FCZZ запросить цену →	AB C Wire holder (WS-2NSL)
34	RCORF0030FCZZ запросить цену →	AM C Ferrite core (ZCAT2032093)
35	RCORF0015FCZZ запросить цену →	AK C Ferrite core
36	PSHEZ4771FCZZ запросить цену →	AB N C Glass sheet [AR-505]
37	DHAI-2970FCZZ запросить цену →	AP C Operation interface harness
38	RCORF0032FCZZ запросить цену →	AL C Ferrite core
39	DHAI-3109FCZZ запросить цену →	AQ N C ADF interface harness [AR-505]
40	LPLTM5488FCZ1 запросить цену →	AD N C Connector fixing plate A [AR-505]
41	XHBSD30P08000 запросить цену →	AA C Screw (3·8)
42	LHLDW1057FCZZ запросить цену →	AB C Wire holder (LWS-3S)
43	VHPGP1A22LC-1 запросить цену →	AK B Photo sensor (GP1A22LC)
44	XBBSD40P10000 запросить цену →	AA C Screw (4·10)
45	LPLTM5427FCZZ запросить цену →	AG C Motor drive fixing plate
46	XBPSD30P06000 запросить цену →	AA C Screw (3·6)
47	CPWBF1279FC52 запросить цену →	BD E Scanner drive PWB
51		VHI16MSIMM/-1 CB B IC (16MSIMM) [except AR-250,505]
52	PGIDH1793FCZZ запросить цену →	AG C ICU sub PWB guide R (Except Australia,Europe,Russia,Taiwan,South Africa)
53	CPWBN1392FC53 запросить цену →	DC E ICU PWB [AR-336]
54	LX-BZ0465FCZZ запросить цену →	AA C Screw (4·6) (Except Australia,Europe,Russia,Taiwan,South Africa)
55	LPLTM5426FCZZ запросить цену →	AG C ICU sub PWB fixing plate (Except Australia,Europe,Russia,Taiwan,South Africa)
56	LPLTM5485FCZZ запросить цену →	AE C ICU assistance plate
57	PGSK-2016HCZZ запросить цену →	AR C Gasket (UC-300285 L=110) (Except Australia,Europe,Russia,Taiwan,South Africa)
58	PGIDH1792FCZZ запросить цену →	AF C ICU sub PWB guide F (AR-405:Except Australia,Europe,Russia,Taiwan,South Africa,AR-505:All)
61	DHAI-2924FCZZ запросить цену →	AY C ICU.HD interface harness
62	DHAI-2867FCZZ запросить цену →	AW C HDD interface harness [except AR-250]
63	XHBSE40P08000 запросить цену →	AA C Screw (4·8) [except AR-250]
64	CPLTM5431FC03 запросить цену →	AS C HD fixing plate
65	PCUSS1021LCZZ запросить цену →	AC C HDD cushion [except AR-250]
66	LX-BZ1022LCZZ запросить цену →	AB C Screw [except AR-250]
67	DUNT-6927FCZZ запросить цену →	CK E Hard disk (Other countries)[except AR-250,405,505]
5		Optical unit
67	DUNT-7014FCZZ запросить цену →	CF E Hard disk [AR-405,505]
68	PCOVP1470FCZ2 запросить цену →	AR C ICU cover (Except Australia,Europe,Russia,Taiwan,South Africa)
69	LPLTM5596FCZZ запросить цену →	AH C ICU fixing plate (Except Australia,Europe,Russia,Taiwan,South Africa)
70	PSPAZ1415FCZZ запросить цену →	AC C Spacer (PSM-8-01)
75	XBBSD40P06000 запросить цену →	AA C Screw (4·6) (Except Australia,Europe,Russia,Taiwan,South Africa)
76	PSHEZ4685FCZZ запросить цену →	AG C HDD protective sheet
77	PGSK-0030FCZZ запросить цену →	AH C Gasket
78	PSHEP4675FCZZ запросить цену →	AC C ICU protective sheet (Australia,Europe,Russia,Taiwan,South Africa)[AR-405]
79	PSHEZ4677FCZZ запросить цену →	BF C EMI sheet (Australia,Europe,Russia,Taiwan,South Africa)[AR-405]
80	CPLTM5628FC01 запросить цену →	AU C ICU bottom plate (Australia,Europe,Russia,Taiwan,South Africa)[AR-405]
81	LPLTP1015ACZZ запросить цену →	AH C Earth plate (Australia,Europe,Russia,Taiwan,South Africa)[AR-405]
82	MSPRZ7008XCZZ запросить цену →	AS C Finger (Australia,Europe,Russia,Taiwan,South Africa)[AR-405]
83	QEARZ7013XCZZ запросить цену →	AP C Earth plate (Australia,Europe,Russia,Taiwan,South Africa)[AR-405]
84	RCORF5010BCZZ запросить цену →	AD C Ferrite core (AR-505:All,Other Models:Except Australia,Europe,Russia,Taiwan,South Africa)
85	RCORF6693RCZZ запросить цену →	AK C Ferrite core (AR-505:All,Other Models:Except Australia,Europe,Russia,Taiwan,South Africa)
86	PSHEP4676FCZZ запросить цену →	AD C ICU protective sheet S (Australia,Europe,Russia,Taiwan,South Africa)[except AR-505]
87	RCORF0035FCZZ запросить цену →	AM C Ferrite core (RFC6) (200V series)
88	XBBSD40P06000 запросить цену →	AA C Screw (4·6) [except AR-505]
5		Optical unit
20		except
30		23 42 except
6		Optical unit
1	PWIR-0186FCZZ запросить цену →	AS C MB wire
2	CHLDZ1382FC31 запросить цену →	BF E 2nd,3rd mirror holder unit
3	NPLYZ0181FCZZ запросить цену →	AB C CL pulley
4	XBBSD40P10000 запросить цену →	AA C Screw (4·10)
5	LPLTM5434FCZ1 запросить цену →	AC C Wire fixing plate
6	CSPRP2673FC01 запросить цену →	AG C Lower slider spring
8	NBLTH0324FCZZ запросить цену →	AF B MB drive belt [AR-405,505]
9	NPLYZ0338FCZZ запросить цену →	AN C Pulley 36T [except AR-405,505]
10	LX-BZ0039FCZZ запросить цену →	AB C Screw (4·4) [AR-405,505]
11	NPLYZ0359FCZZ запросить цену →	AM C Winder pulley DN
12	XRESP70-08000 запросить цену →	AA C E type ring
13	NSFTZ2444FCZZ запросить цену →	AL C Winder drive shaft
14	LX-BZ0324FCZZ запросить цену →	AA C Screw (3·4)
15	LX-BZ0266FCZZ запросить цену →	AB C Screw
16	NPLYZ0340FCZZ запросить цену →	AC C L pulley N
17	LX-BZ0465FCZZ запросить цену →	AA C Screw (4·6)
18	CPLTM5436FC01 запросить цену →	AG C Pulley fixing plate
19	NPLYZ0167FCZZ запросить цену →	AF C Pulley
20	LX-BZ0618FCZZ запросить цену →	AA C Screw (4·4)(Black)
21		VHPGP3A38//-1 AH B Photo transistor (GP3A38)
22	XBPSD40P06000 запросить цену →	AA C Screw (4·6)
23	LDAIU0610FCZZ запросить цену →	AE C Harness fixing base [AR-405,505]
24	XBPSD40P06K00 запросить цену →	AA C Screw (4·6K)
25	MSPRC2603FCZZ запросить цену →	AD C Mirror motor adjusting spring
26	XHBSD40P08000 запросить цену →	AA C Screw (4·8)
27	RMOTP0829FCZZ запросить цену →	BP B Mirror motor
29	LPLTM5425FCZZ запросить цену →	AG C Mirror motor fixing plate
30	NBRGY0466FCZZ запросить цену →	AK B Ball bearing (M8-M16)
31	LPLTM5495FCZZ запросить цену →	AF C Earth plate
32	PGSK-0028FCZZ запросить цену →	AF C Gasket (UC-300281T)
33	CPLTM5435FC01 запросить цену →	AR C Optical frame reinforce plate
34	LBSHZ2050SCZZ запросить цену →	AB C Edge bushing (EDS-1208U)
35	PGSK-0026FCZZ запросить цену →	AG C Gasket (UC-300287)
36	PGSK-0027FCZZ запросить цену →	AX C Gasket (UC-300281)
37	XHBSE40P08000 запросить цену →	AA C Screw (4·8)
38	PGSK-0016FCZZ запросить цену →	AG C Gasket
39	PTPE-0248FCZZ запросить цену →	AF C Tape (L=200)
40	PSHEP4546FCZZ запросить цену →	AE C Harness protect sheet
41	LBSHC0342FCZZ запросить цену →	AC C Bushing
42	LHLDZ1381FCZZ запросить цену →	AL C ORS PWB holder
43	CPWBF1294FC32 запросить цену →	AX E ORS PD PWB
44	XEBSD40P06000 запросить цену →	AA C Screw (4·6)
45	LPLTM5430FCZZ запросить цену →	AP C OC fixing plate
46	LPLTM4998FCZZ запросить цену →	AF C Rear exterior fixing plate
47	LPLTM5430FCZ1 запросить цену →	AN N C OC fixing plate [AR-505]
48	PGSK-1002LCZZ запросить цену →	AC C Gasket B
49	LPLTM5429FCZZ запросить цену →	AH C PWB fixing plate
50	LPLTM5470FCZZ запросить цену →	AC C Protect plate
51	LFIX-0537FCZZ запросить цену →	AD C Harness fixing plate
52	CPWBF1396FC31 запросить цену →	AP E Interface PWB
53	XHBSE40P06000 запросить цену →	AA C Screw (4·6)
54	PTPE-0257FCZZ запросить цену →	AC C Aluminum tape (Australia,Europe,Russia,Taiwan,South Africa)

2. 6 Optical unit 2

№	Артикул	Описание
7		Copy lamp unit
2	XHBSD30P06000 запросить цену →	AA C Screw (3·6)
3	LHLDZ1417FCZZ запросить цену →	AD C Lamp holder
4	PSHEP4684FCZZ запросить цену →	AC C Lamp sheet
5	PREFL0168FCZZ запросить цену →	AP C Copy lamp reflector [except AR-405,505]
6	TLABZ4335FCZZ запросить цену →	AB C HV caution label
7	LPLTP5473FCZZ запросить цену →	AL C Side plate R [except AR-405,505]
8	CSLI-0057FC32 запросить цену →	AF E Slider unit (4PCS/SET) [except AR-405,505]
9	PCUSU0203FCZZ запросить цену →	AE C Cushion
10	LDAIU0587FCZZ запросить цену →	AQ C Base [except AR-405,505]
11	LPLTP5472FCZZ запросить цену →	AK C Side plate F [except AR-405,505]
12	LFIX-0284FCZZ запросить цену →	AC C Mirror fixing plate
13	PMIR-0156FCZZ запросить цену →	AS B 1st mirror [except AR-405,505]
14	LHLDW1388FCZZ запросить цену →	AF C Mini clamp [except AR-405,505]
15	DHAI-2912FC11 запросить цену →	AW C Interface harness [except AR-405,505]
16	PSHEP4682FCZZ запросить цену →	AE C Protective sheet
17	CPWBF1307FC32 запросить цену →	BK E Inverter PWB [except AR-405,505]
18	PCUSF0334FCZZ запросить цену →	AP C Mirror cushion
19	LHLDZ1387FCZZ запросить цену →	AH C Insulator holder [except AR-405,505]
20	MSPRP2101FCZZ запросить цену →	AC C Mirror spring [except AR-405,505]
21	CPWBF1308FC31 запросить цену →	AR E Interface PWB [except AR-405,505]
22	DHAI-2912FCZZ запросить цену →	AW C CL harness [except AR-405,505]
23	XEBSF30P06000 запросить цену →	AA C Screw (3·6) [except AR-405,505]
24	XHBSD30P08000 запросить цену →	AA C Screw (3·6) [except AR-405,505]
25	XBPSD30P05000 запросить цену →	AA C Screw (3·6K) [except AR-405,505]
26	XEBSF30P05000 запросить цену →	AA C Screw (3·5) [except AR-405,505]
27	XBPSD30P06KS0 запросить цену →	AA C Screw (3·6) [except AR-405,505]
7		Copy lamp unit
8		except
8		23 FCP03881
8		2nd,3rd mirror holder unit
1	LX-BZ0618FCZZ запросить цену →	AA C Screw (4·4)(Black)
2	NPLYZ0167FCZZ запросить цену →	AF C Pulley
3	LX-WZ1003HCZZ запросить цену →	AA C Washer (8.2·11·0.5)
4	LHLDZ1318FCZZ запросить цену →	AK C CL pulley holder
5	XHBSD30P08000 запросить цену →	AA C Screw (3·8)
6	XEPSD40P06000 запросить цену →	AA C Screw (4·6)
7	CSLI-0103FC31 запросить цену →	AF E Slider (4pcs/set)
8	PCUSS0201FCZZ запросить цену →	AA C MB-B cushion
9	LHLDZ1382FCZZ запросить цену →	AR C 2nd,3rd mirror holder
10	LFIX-0284FCZZ запросить цену →	AC C 4th 5th mirror fixing plate F
11	PSHEZ4530FCZZ запросить цену →	AD C Holder sheet
12	PMIR-0155FCZZ запросить цену →	AP B 2nd,3rd mirror
13	LX-BZ0335FCZZ запросить цену →	AA C Screw (4·6)(Red)
901	CHLDZ1382FC31 запросить цену →	BF E 2nd,3rd mirror holder unit
8		2nd,3rd mirror holder unit
9		Frame section
1	XHBSE40P08000 запросить цену →	AA C Screw (4·8)
2	DUNT-6984FC20 запросить цену →	CT E LSU unit [AR-405]
3	NFANP0053FCZZ запросить цену →	BA B LSU fan motor
4	XBPSD30P18KS0 запросить цену →	AA C Screw (3·18KS)
7	LBNDJ0043FCZ1 запросить цену →	AA C Snap band
9	LHLDZ1368FCZZ запросить цену →	AL C DL holder
10	CPWBF1098FC31 запросить цену →	AY E DL PWB
11	NSFTZ2501FCZZ запросить цену →	AR C LSU holder shaft
12	XBPSD40P08KS0 запросить цену →	AA C Screw (4·8KS)
14	DHAI-2822FCZZ запросить цену →	AS C Process interface harness
15	LX-BZ0843FCZZ запросить цену →	AC C Screw
16	PSHEP4666FCZZ запросить цену →	AC C Harness protect sheet
17	LPLTM5601FCZZ запросить цену →	AG C Fan fixing plate F
18	LDAIU0582FCZZ запросить цену →	AE C Delivery control base F
19	LDAIU0583FCZZ запросить цену →	AE C Delivery control base R
22	LDAIU0580FCZZ запросить цену →	AE C ADU control base R
23	MHNG-0203FCZZ запросить цену →	AD C Delivery exterior hinge R [AR-280,285,335,505]
24	LRALM0149FCZZ запросить цену →	AG C Suction rail F
25	LDAIU0581FCZZ запросить цену →	AE C ADU control base F
26	LX-BZ0841FCZZ запросить цену →	AD C Handle fixing screw
27	JHNDG0151FCZZ запросить цену →	AK C Base plate handle
28	LHLDZ1364FCZZ запросить цену →	AD C Right door fulcrum holder R
29	LHLDZ1363FCZZ запросить цену →	AD C Right door fulcrum holder F
30	CRALP0161FC01 запросить цену →	AT C Tray rail R
31	LPLTM5463FCZZ запросить цену →	AS C Invoice plate
32	XXHUW40L30000 запросить цену →	AD C Screw (4·30)
33	PGUMS0182FCZZ запросить цену →	AC C Rubber foot
34	XBBSD50P16000 запросить цену →	AB C Screw (5·16)
35	LRALP0160FCZZ запросить цену →	BA C Tray rail L
36	DHAI-2844FCZZ запросить цену →	AF C DSWL interface harness [except AR-405]
37	LX-BZ0837FCZZ запросить цену →	AC C Screw
38	PCLR-0441FCZZ запросить цену →	AK C collar
39	QSW-M0319FCZZ запросить цену →	AG B Door switch [AR-280,285,335,505]
40	XEBSD30P16000 запросить цену →	AA C Screw (3·16) [AR-280,285,335,505]
41	PMAGT0072FCZZ запросить цену →	AF B Magnet catch [AR-280,285,335,505]
42	XEBSD30P10000 запросить цену →	AA C Screw (3·10) [AR-280,285,335,505]
43	LX-BZ0510FCZZ запросить цену →	AB C Screw
44	MSPRC2662FCZZ запросить цену →	AB C Drawer spring
45	DHAI-2875FCZZ запросить цену →	BC C Delivery interface harness
46	LPLTM5609FCZZ запросить цену →	AF C Delivery connector fixing plate
48	LRALM0147FCZZ запросить цену →	AQ C Fusing rail
49	MHNG-0202FCZZ запросить цену →	AD C Delivery exterior hinge F [AR-280,285,335,505]
50	XBPSD40P30000 запросить цену →	AA C Screw (4·30)
51	NFANP0060FCZZ запросить цену →	AX B Fan (60X25m) [except AR-280,285,335]
52	MSLI-0132FCZZ запросить цену →	AX C Delivery turnover slider F
53	MSLI-0133FCZZ запросить цену →	AX C Delivery turnover slider R
54	PDUC-0148FCZZ запросить цену →	AW D Main duct
55	PSHEZ4605FCZZ запросить цену →	AK C Duct sheet
56	XEPSD40P35000 запросить цену →	AA C Screw (4·35)
57	DHAI-2949FCZZ запросить цену →	AF C Operation ESDFG harness
58	PDUC-0149FCZZ запросить цену →	AR D Main duct
59	DHAI-2896FC11 запросить цену →	AY C VFM interface harness
60	PSEL-0764FCZZ запросить цену →	AE C Duct seal F
61	PSEL-0765FCZZ запросить цену →	AE C Duct seal R
62	PFILZ0265FCZ1 запросить цену →	BA B Ozone filter
63	XEBSD40P16000 запросить цену →	AA C Screw (4·16)
64	PSHEP4655FCZZ запросить цену →	AC C Duct lower sheet
65	LBNDJ0013FCZ1 запросить цену →	AA C Wire band
66	XHBSE40P08000 запросить цену →	AA C Screw (4·8)
67	MSPRP2411FCZZ запросить цену →	AS C Mother board finger (975400217)
68	DHAI-3024FCZZ запросить цену →	AT C Main duct harness
69	PDUC-0151FCZZ запросить цену →	AG D Sub duct
70	XHBSE40P14000 запросить цену →	AA C Screw (4·14)
71	XEBSE40P14000 запросить цену →	AA C Screw (4·14)
72	LSTPP0344FCZZ запросить цену →	AC C Tray stopper right
73	LSTPP0345FCZZ запросить цену →	AC C Tray stopper left
74	XBBSD40P06000 запросить цену →	AA C Screw for 2 bin delivery turnover unit (4·6)
75	XBBSD40P20000 запросить цену →	AA C Screw for 2 bin delivery turnover unit (4·20)
76	LX-BZ0156FCZZ запросить цену →	AA C Screw [AR-250,280,281]
77	LHLDW1061FCZZ запросить цену →	AB C Harness holder (HL-18-0)
78	MHNG-0200FCZZ запросить цену →	AE C Front exterior hinge
79	CPWBN1318FC52 запросить цену →	BQ E LSU control PWB [AR-405]
80	XEBSD30P08000 запросить цену →	AA C Screw (3·8)
83	LHLDW2341RCZZ запросить цену →	AB C Locking wire holder (CKN-05)
9		Frame section
84	LPLTP1015ACZZ запросить цену →	AH C Earth band
85	PSHEZ4629FCZZ запросить цену →	AC C Duct protect sheet
86	PSHEZ4656FCZZ запросить цену →	AC C Duct protect sheet
87	QCNCM1000FCZZ запросить цену →	AC C Connector (BU3P-TR-P-H)
88	PSHEP4720FCZZ запросить цену →	AD C Sheet (50)
89	PSHEP4721FCZZ запросить цену →	AD C Sheet (100)
90	LX-BZ0684FCZZ запросить цену →	AB C ADU fixing screw [except AR-280]
91	PSHEP4672FCZZ запросить цену →	AC C Process guide sheet
92	PSHEZ4668FCZZ запросить цену →	AC C Protection sheet
9		Frame section
1		31 30 FCP03883

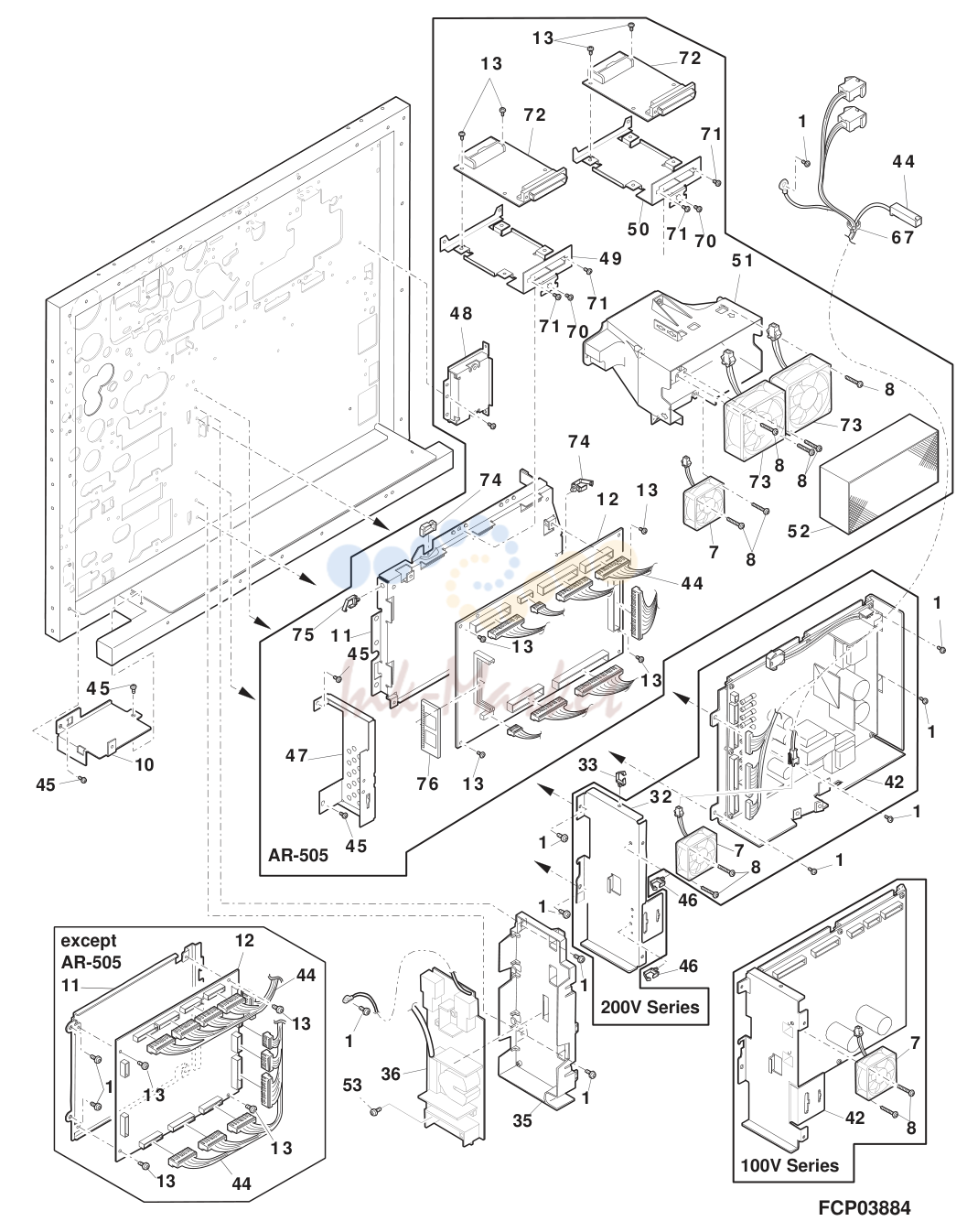

10		Rear frame 1(PCU PWB,DC power PWB etc.)
1	XHBSE40P08000 запросить цену →	AA C Screw (4·8)
4	LFRM-0937FCZ2 запросить цену →	AN C Frame L
7	NFANP0048FCZZ запросить цену →	AY B Fan (60X20P)
8	XEPSD40P30000 запросить цену →	AA C Screw (4·30)
10	LPLTM5381FCZZ запросить цену →	AK C Board support plate right
11	LPLTM5667FCZZ запросить цену →	AP N C PCU fixing plate [AR-505]
12	CPWBN1415FC51 запросить цену →	CB N E PCU PWB [AR-505]
13	XBPSD40P06000 запросить цену →	AA C Screw (4·6)
32	CPLTM5400FC01 запросить цену →	AP C Board support plate (200V series,AR-280,285,335:All)
33	LHLDW1057FCZZ запросить цену →	AB C Wire holder (LWS-3S)
35	LHLDZ1376FCZZ запросить цену →	AL C High voltage PWB holder
36	RTRNZ0547FCZ1 запросить цену →	BS N B High voltage PWB [AR-505]
44	DHAI-3090FCZZ запросить цену →	AP C Main harness (200V series)[except AR-280,285,335,505]
45	XHBSE40P08000 запросить цену →	AA C Screw (4·8)
46	LHLDW7005SCZZ запросить цену →	AB C Wire holder (LS-10)
47	LSTYM0254FCZZ запросить цену →	AG N C PCU fixing stay [AR-505]
48	LPLTM5665FCZZ запросить цену →	AH N C fixing plate [AR-505]
49	LPLTM5666FCZZ запросить цену →	AG N C SCSI I/F plate [AR-505]
50	LPLTM5666FCZ1 запросить цену →	AF N C SCSI I/F plate [AR-505]
51	PDUC-0160FCZZ запросить цену →	AP N C Duct [AR-505]
52	PFILZ0280FCZ1 запросить цену →	BC N C Ozone filter [AR-505]
53	XEBSD30P06000 запросить цену →	AA C Screw (3·6)
67	LBNDJ0014FCZ1 запросить цену →	AB C Wire band (Australia,Europe,Russia,Taiwan,South Africa)
69	LPLTM5667FCZZ запросить цену →	AP N C PCU fixing plate [AR-505]
70	XBBSD40P06000 запросить цену →	AA C Screw (46)
71	XBPSE25P08000 запросить цену →	AA C Screw (2.58) [AR-505]
72	CPWBN1422FC51 запросить цену →	BA N E SCSI I/F PWB (This include No.100~102) [AR-505]
73	NFANP0056FCZZ запросить цену →	AX B Fan (8525P) [AR-505]
74	LBSHZ2050SCZZ запросить цену →	AB C Edge bushing (EDS-1208U)
75	LHLDW1154FCZZ запросить цену →	AC C Wire holder (LWS5S2W)
76	VHI28F081-11F запросить цену →	BF N B PCU Flash PWB
100	QCNCM1043FCZZ запросить цену →	AK N C Connector (DHBPA50R13N) [Refer to No.72]
101	QCNCW7036XC5J запросить цену →	AP C Connector (PCSXE50LFDT) [Refer to No.72]
102		VHVICPN50//-1 AE C Connector (ICPN50) [Refer to No.72]

Каталог очень большой (3746 позиций). Показаны первые 2 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
