Sharp AR-162 163 201 206 207 F161 F162 F201 F206PG — каталог запчастей со схемами

Содержание

1. DEFINITION
2. 2 操作部(Operation panel section)
3. 3 ｻｲﾄﾞﾄﾞｱｰﾕﾆｯﾄ(Side door unit)

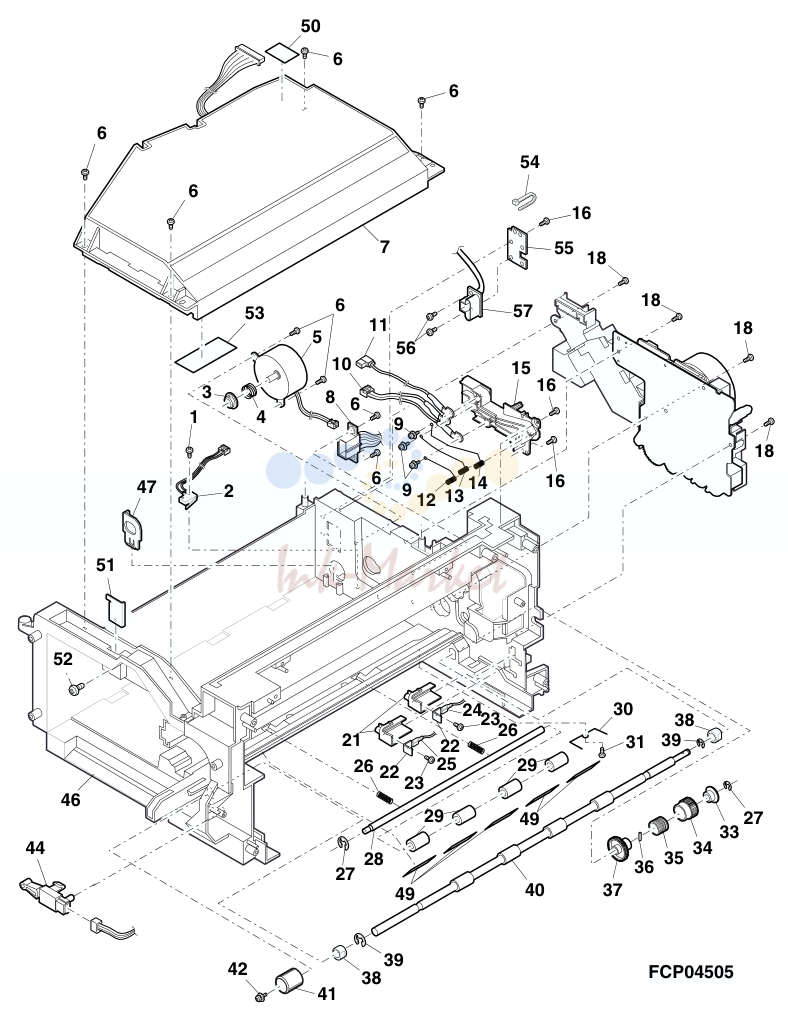

4. 6 中間ﾌﾚｰﾑﾕﾆｯﾄ(Middle frame unit)

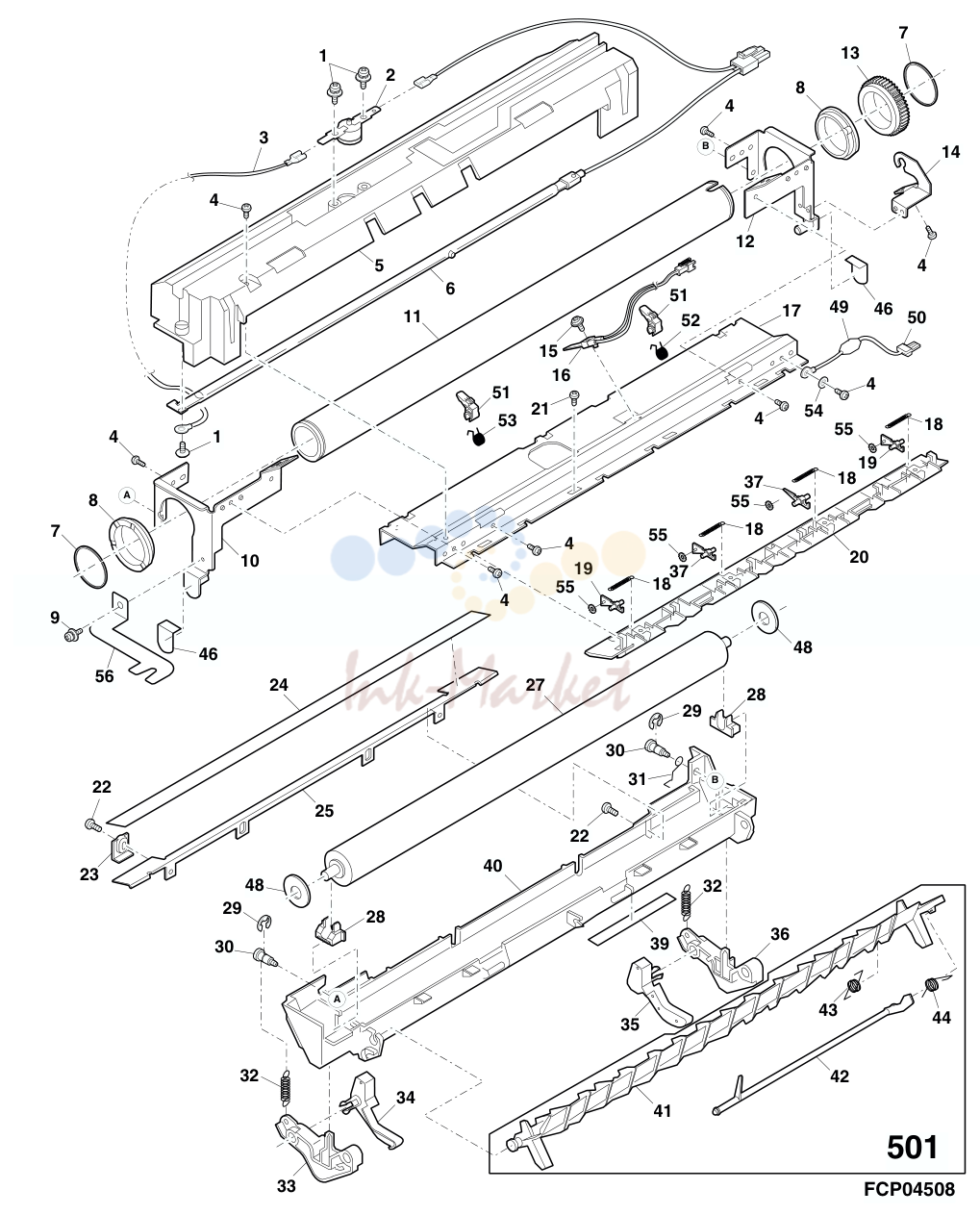

5. 9 定着ﾕﾆｯﾄ(Fusing unit)
6. 12 台板ﾕﾆｯﾄ2(Base plate unit 2)
7. 14 排紙ﾌﾚｰﾑﾕﾆｯﾄ(Delivery frame unit)

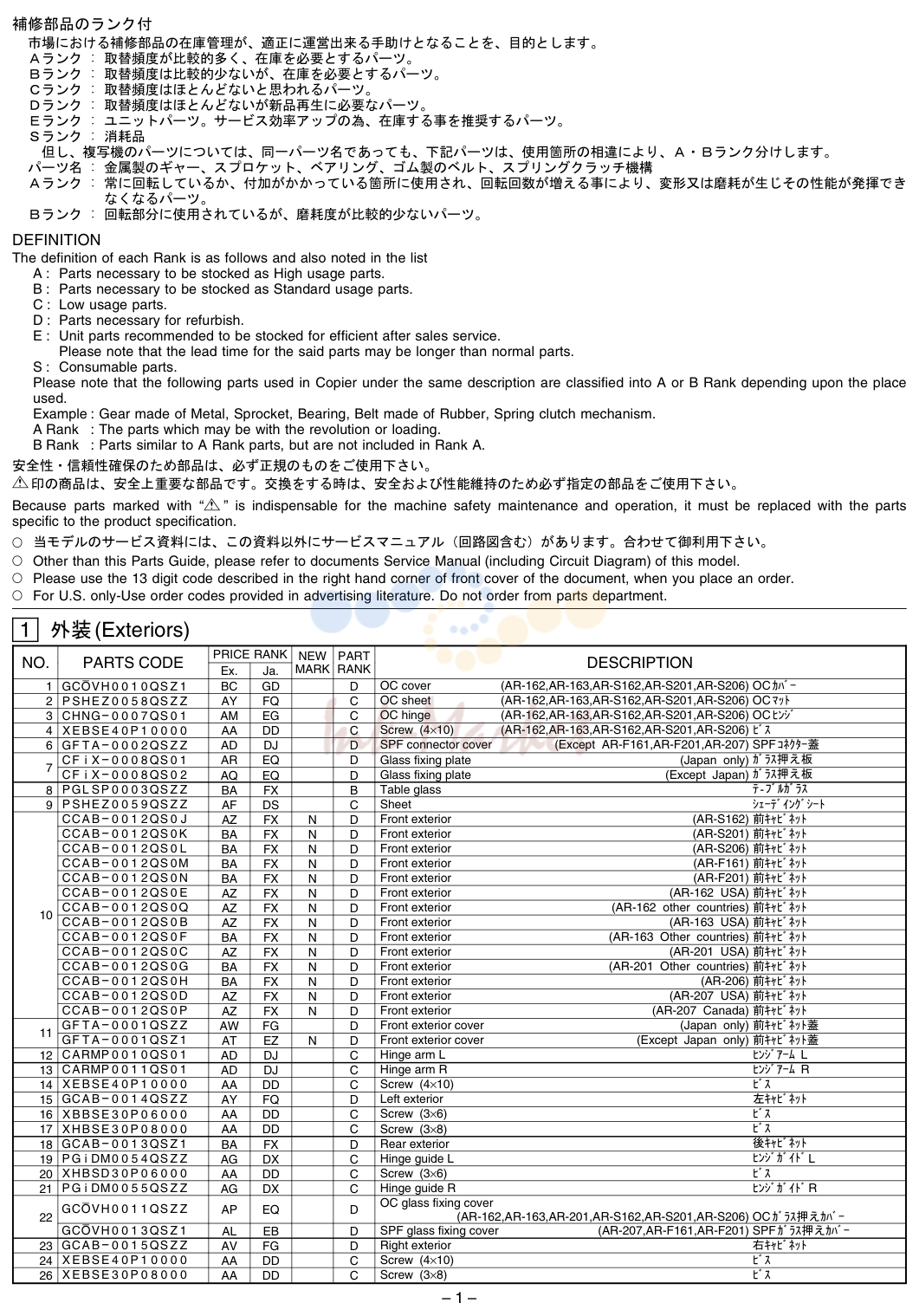

1. DEFINITION

№	Артикул	Описание
1		外装(Exteriors)
1	GCOVH0010QSZ1 запросить цену →	BC GD D OC cover (AR-162,AR-163,AR-S162,AR-S201,AR-S206)OCｶﾊﾞｰ
2	PSHEZ0058QSZZ запросить цену →	AY FQ C OC sheet (AR-162,AR-163,AR-S162,AR-S201,AR-S206)OCﾏｯﾄ
3	CHNG-0007QS01 запросить цену →	AM EG C OC hinge (AR-162,AR-163,AR-S162,AR-S201,AR-S206)OCﾋﾝｼﾞ
4	XEBSE40P10000 запросить цену →	AA DD C Screw (4×10) (AR-162,AR-163,AR-S162,AR-S201,AR-S206)ﾋﾞｽ
6	GFTA-0002QSZZ запросить цену →	AD DJ D SPF connector cover (Except AR-F161,AR-F201,AR-207)SPFｺﾈｸﾀｰ蓋
7	CFIX-0008QS02 запросить цену →	AQ EQ D Glass fixing plate (Except Japan)ｶﾞﾗｽ押え板
8	PGLSP0003QSZZ запросить цену →	BA FX B Table glass ﾃ-ﾌﾞﾙｶﾞﾗｽ
9	PSHEZ0059QSZZ запросить цену →	AF DS C Sheet ｼｪｰﾃﾞｲﾝｸﾞｼｰﾄ
10	CCAB-0012QS0B запросить цену →	AZ FX N D Front exterior (AR-163 USA)前ｷｬﾋﾞﾈｯﾄ
11	GFTA-0001QSZ1 запросить цену →	AT EZ N D Front exterior cover (Except Japan only)前ｷｬﾋﾞﾈｯﾄ蓋
12	CARMP0010QS01 запросить цену →	AD DJ C Hinge arm L ﾋﾝｼﾞｱｰﾑ L
13	CARMP0011QS01 запросить цену →	AD DJ C Hinge arm R ﾋﾝｼﾞｱｰﾑ R
14	XEBSE40P10000 запросить цену →	AA DD C Screw (4×10) ﾋﾞｽ
15	GCAB-0014QSZZ запросить цену →	AY FQ D Left exterior 左ｷｬﾋﾞﾈｯﾄ
16	XBBSE30P06000 запросить цену →	AA DD C Screw (3×6) ﾋﾞｽ
17	XHBSE30P08000 запросить цену →	AA DD C Screw (3×8) ﾋﾞｽ
18	GCAB-0013QSZ1 запросить цену →	BA FX D Rear exterior 後ｷｬﾋﾞﾈｯﾄ
19	PGIDM0054QSZZ запросить цену →	AG DX C Hinge guide L ﾋﾝｼﾞｶﾞｲﾄﾞL
20	XHBSD30P06000 запросить цену →	AA DD C Screw (3×6) ﾋﾞｽ
21	PGIDM0055QSZZ запросить цену →	AG DX C Hinge guide R ﾋﾝｼﾞｶﾞｲﾄﾞR
23	GCAB-0015QSZZ запросить цену →	AV FG D Right exterior 右ｷｬﾋﾞﾈｯﾄ
24	XEBSE40P10000 запросить цену →	AA DD C Screw (4×10) ﾋﾞｽ
26	XEBSE30P08000 запросить цену →	AA DD C Screw (3×8) ﾋﾞｽ
1		外装(Exteriors)
27	PSHEZ0088QSZZ запросить цену →	AF DS C Table glass sheet F ﾃｰﾌﾞﾙｶﾞﾗｽｼｰﾄF
28	PSHEZ0089QSZZ запросить цену →	AF DS C Table glass sheet R ﾃｰﾌﾞﾙｶﾞﾗｽｼｰﾄR
29	PCAPH0011QSZZ запросить цену →	AC DJ C SC cap SCｷｬｯﾌﾟ
30	TLABH0103QSZZ запросить цену →	AE DS D Warm heater label (Japan only)保温ﾋｰﾀｰﾗﾍﾞﾙ
31	TLABH0119QSZZ запросить цену →	AF DS N D Power supply label (Except Japan)電源ﾗﾍﾞﾙ
38	XHPSD30P08X00 запросить цену →	AA DD C Screw (3×8X) ﾋﾞｽ
41	PMLT-0032QSZZ запросить цену →	AC DJ C OC cushion (AR-162,AR-163,AR-S162,AR-S201,AR-S206)OCﾓﾙﾄ
44	TLABH0279QSZZ запросить цену →	AF DS N D Operation label (Except Japan)操作説明ﾗﾍﾞﾙ
45	PSHEZ0165QSZZ запросить цену →	AB DJ C OC hinge sheet (Japan only)OCﾋﾝｼﾞｼｰﾄ
46	TCAUA0770FCZZ запросить цену →	AB DD D Service caution label (Except Japan)ｻｰﾋﾞｽ注意ﾗﾍﾞﾙ
47	TLABH0264GCZZ запросить цену →	AC DJ D Service man label (Europe)ｻｰﾋﾞｽﾏﾝﾗﾍﾞﾙ
48	TLABH4087FCZZ запросить цену →	AC DJ D Label name SPAIN (Europe)ﾗﾍﾞﾙﾒｲｽﾍﾟｲﾝ
49	TLABZ0058QSZZ запросить цену →	AD DJ D Class 1 label (Europe, Near East area)ｸﾗｽ1ﾗﾍﾞﾙ
50	PCUSS0011QSZZ запросить цену →	AB DJ C SPF glass custhion (AR-207,AR-F161,AF-F201)SPFｶﾞﾗｽｸｼｮﾝ
51	PGLSP0004QSZZ запросить цену →	AX FG B SPF slit glass (AR-207,AR-F161,AR-F201)SPFｽﾘｯﾄｶﾞﾗｽ
52	PSHEZ0122QSZ1 запросить цену →	AB DJ N C White revision sheet (AR-207,AR-F161,AR-F201)白補正ｼｰﾄ
53	PTPE-0010QSZZ запросить цену →	AC DJ C Slit glass tape (AR-207,AR-F161,AR-F201)ｽﾘｯﾄｶﾞﾗｽﾃｰﾌﾟ
54	PTPE-0015QSZZ запросить цену →	AC DJ C SPF glass fixing tape (AR-207,AR-F161,AR-F201)SPFｶﾞﾗｽ固定ﾃｰﾌﾟ
55	PSPAZ0012QSZZ запросить цену →	AB DJ C SPF glass sheet spacer (AR-207,AR-F161,AR-F201)SPFｶﾞﾗｽｼｰﾄｽﾍﾟｰｻｰ
56	PSHEZ0124QSZ1 запросить цену →	AB DJ C SPF glass sheet R (AR-207,AR-F161,AR-F201)SPFｶﾞﾗｽｼｰﾄ R
57	PSHEZ0123QSZ1 запросить цену →	AA DJ C SPF glass sheet F (AR-207,AR-F161,AR-F201)SPFｶﾞﾗｽｼｰﾄ F
58	GCOVH0024QSZZ запросить цену →	AF DS C FAX connector cover (AR-F161,AR-F201)FAXｺﾈｸﾀｰｶﾊﾞｰ
59	DUNTK0080QSZZ запросить цену →	AU EZ E Speaker unit (AR-F161,AR-F201)ｽﾋﾟｰｶﾕﾆｯﾄ
60	DHAI-0131QSZ1 запросить цену →	AL EB C Hand set I/F cable (AR-F161,AR-F201)ﾊﾝﾄﾞｾｯﾄ接続ｹｰﾌﾞﾙ
61	XEPSD30P08X00 запросить цену →	AA DD C Screw (3×8K) (AR-F161,AR-F201)ﾋﾞｽ
62	TLABH0222QSZZ запросить цену →	AD DJ D Connector caution label (Except Japan)ｺﾈｸﾀｰ注意ﾗﾍﾞﾙ
501	CCOVH0010QS51 запросить цену →	BM HV E OC cover unit (AR-162,AR-163)OCｶﾊﾞｰﾕﾆｯﾄ
502	CFIX-0008QS52 запросить цену →	BF GN E Table unit (Except Japan)ﾃｰﾌﾞﾙﾕﾆｯﾄ
1		外装(Exteriors)

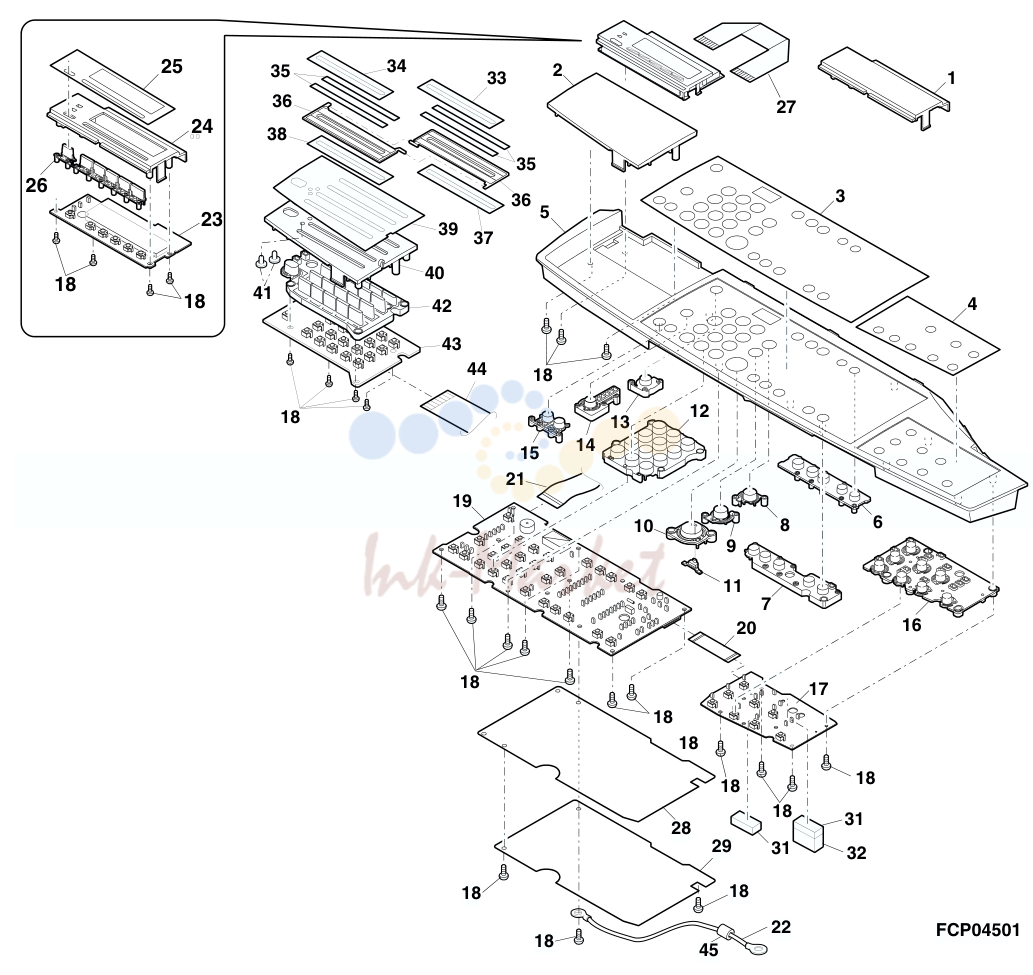

2		操作部(Operation panel section)
1	GCOVH0015QSZZ запросить цену →	AG DX D LCD dummy cover (Except AR-F161,AR-F201)LCDﾀﾞﾐｰｶﾊﾞｰ
2	GCOVH0016QSZZ запросить цену →	AH DX D FAX dummy cover (Except AR-F161,AR-F201)FAXﾀﾞﾐｰｶﾊﾞｰ
3	HPNLH0004QS36 запросить цену →	AT EZ N D Main Deco.panel (AR-163 Philippines)ﾒｲﾝﾃﾞｺﾊﾟﾈﾙ
4	HPNLH0006QSZZ запросить цену →	AM EG C SIMP Deco.panel J (Japan only)SIMP ﾃﾞｺﾊﾟﾈﾙ J
5	GCAB-0017QSZ1 запросить цену →	AV FG D Operation panel exterior 操作ﾊﾟﾈﾙｷｬﾋﾞﾈｯﾄ
6	JBTN-0018QSZ1 запросить цену →	AD DJ C Function key 部門ｷｰ
7	JBTN-0029QSZ1 запросить цену →	AD DJ C Select key 選択ｷｰ
8	CBTN-0022QS01 запросить цену →	AF DS C CA key CAｷｰ
9	CBTN-0021QS01 запросить цену →	AF DS C Clear key ｸﾘｱｷｰ
10	CBTN-0019QS02 запросить цену →	AF DS C Copy key ｺﾋﾟｰｷｰ
11	JBTN-0020QSZZ запросить цену →	AC DJ C Copy key (LIGHT IND) ｺﾋﾟｰｷｰ (LIGHT IND)
12	CBTN-0016QS01 запросить цену →	AN EG C Ten key ﾃﾝｷｰ
13	JBTN-0026QSZ1 запросить цену →	AD DJ C Interrupt key 割込みｷｰ
14	JBTN-0030QSZ1 запросить цену →	AD DJ C Mode select key 画質ｷｰ
15	JBTN-0027QSZ1 запросить цену →	AD DJ C Density select key 濃度ｷｰ
16	JBTN-0023QSZZ запросить цену →	AG DX C Special function key 特殊ｷｰ
17	CPWBF0025QS51 запросить цену →	AZ FQ E ERDH operation PWB (Except AR-206,AR-207,AR-S206)ERDH 操作基板
18	XEBSD30P08000 запросить цену →	AA DD C Screw (3×8) ﾋﾞｽ
19		COPY operation PWB (AR-201,AR-206 USA,Canada,Europe,
20	DHAI-0116QSZZ запросить цену →	AC DJ C Panel ERDH harness ﾊﾟﾈﾙERDHﾊｰﾈｽ
21	DHAI-0115QSZZ запросить цену →	AF DS C Operation panel harness 操作ﾊﾟﾈﾙﾊｰﾈｽ
22	DHAI-0149QSZZ запросить цену →	AE DJ C OP. earth harness OP.ｱｰｽﾊｰﾈｽ
23	CPWBF0026QS51 запросить цену →	BD GJ E LCD operation PWB (AR-F161,AR-F201)LCD 操作基板
24	GCAB-0019QSZZ запросить цену →	AG DX D LCD panel exterior (AR-F161,AR-F201)LCDﾊﾟﾈﾙｷｬﾋﾞﾈｯﾄ
25	HPNLH0011QSZZ запросить цену →	AK DX D LCD Deco.panel (AR-F161,AR-F201)LCDﾃﾞｺﾊﾟﾈﾙJ
26	JBTN-0024QSZZ запросить цену →	AE DS C LCD key (AR-F161,AR-F201)LCDｷｰ
27	DHAI-0119QSZZ запросить цену →	AE DJ C LCD harness (AR-F161,AR-F201)LCDﾊｰﾈｽ
28	PSHEZ0137QSZZ запросить цену →	AH DX C OP mylar sheet OPﾏｲﾗｰｼｰﾄ
29	PSHEZ0131QSZZ запросить цену →	AG DX C OP shield sheet OPｼｰﾙﾄﾞｼｰﾄ
31	PCUSG0018QSZZ запросить цену →	AD DJ C Rubber cushion (T8) ｺﾞﾑｸｯｼｮﾝ
32	PCUSG0019QSZZ запросить цену →	AC DJ C Rubber cushion (T4S) ｺﾞﾑｸｯｼｮﾝ
33	PSHEZ0117QSZ5 запросить цену →	AH DX C FAX sheet 11 (AR-F161,AR-F201)FAX ｼｰﾄ
34	PSHEZ0117QSZ6 запросить цену →	AH DX C FAX sheet 21 (AR-F161,AR-F201)FAX ｼｰﾄ
35	PWET-0001QSZZ запросить цену →	AD DJ C Weight (AR-F161,AR-F201)ｳｪｲﾄ
36	GCOVH0017QSZZ запросить цену →	AE DJ C Change cover (AR-F161,AR-F201)切換えｶﾊﾞｰ
37	PSHEZ0017QSZZ запросить цену →	AC DJ C FAX sheet (AR-F161,AR-F201)FAX ｼｰﾄ
38	PSHEZ0117QSZ4 запросить цену →	AH DX C FAX sheet 01 (AR-F161,AR-F201)FAX ｼｰﾄ
39	HPNLH0012QSZZ запросить цену →	AS EQ C FAX deco. panel J (AR-F161,AR-F201)FAX ﾃﾞｺﾊﾟﾈﾙ J
40	GCAB-0020QSZZ запросить цену →	AG DX D FAX panel cabinet (AR-F161,AR-F201)FAXﾊﾟﾈﾙｷｬﾋﾞﾈｯﾄ
41	MLEVP0042QSZZ запросить цену →	AC DJ C Actuator (AR-F161,AR-F201)ｱｸﾁｭｴｰﾀ
42	JBTN-0025QSZZ запросить цену →	AK DX C Reduction key (AR-F161,AR-F201)短縮ｷｰ
43	CPWBF0027QS51 запросить цену →	BM HV E FAX OP PWB unit (AR-F161,AR-F201)FAX OP 基板
44	DHAI-0118QSZZ запросить цену →	AD DJ C FAX harness (AR-F161,AR-F201)FAXﾊｰﾈｽ
45	RCORF0005QSZZ запросить цену →	AH DX C Ferrite core ﾌｪﾗｲﾄｺｱ

2. 2 操作部(Operation panel section)

№	Артикул	Описание

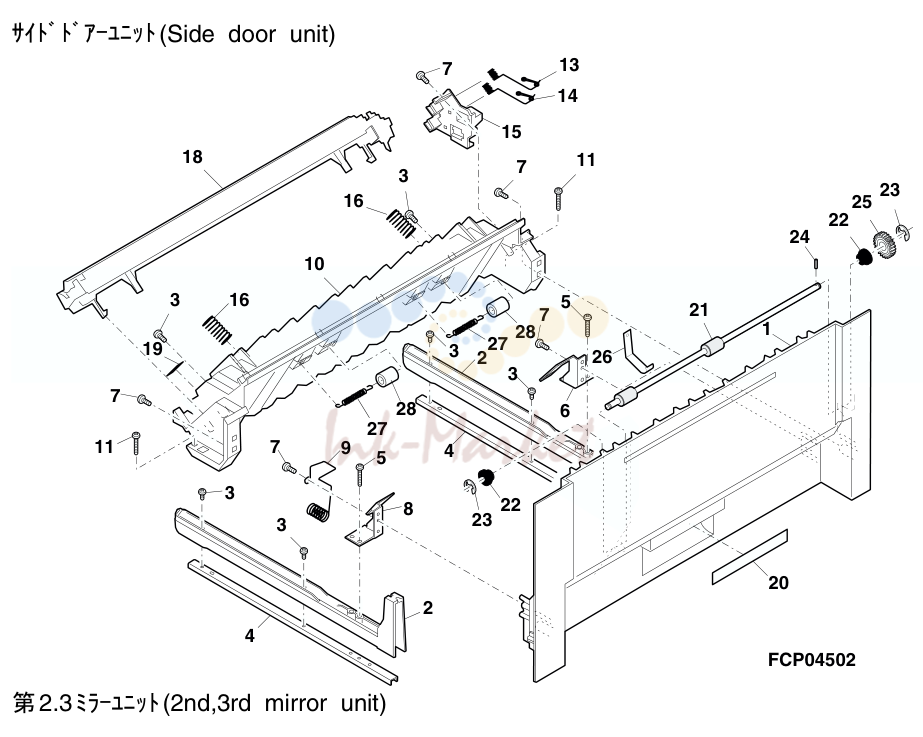

3		ｻｲﾄﾞﾄﾞｱｰﾕﾆｯﾄ(Side door unit)
1	GDOR-0001QSZZ запросить цену →	AW FG D Right door 右ﾄﾞｱｰ
2	LRALP0004QSZZ запросить цену →	AL EB C Right door rail 右ﾄﾞｱｰﾚｰﾙ
3	XHBSD30P10000 запросить цену →	AA DD C Screw (3×10) ﾋﾞｽ
4	LPLTM0092QSZZ запросить цену →	AF DS C Rail reinforce plate ﾚｰﾙ補強板
5	XHBSD30P14000 запросить цену →	AA DD C Screw (3×14) ﾋﾞｽ
6	LPLTM0091QSZZ запросить цену →	AE DS C Inner reinforce plate R ｲﾝﾅｰ補強板 R
7	XEBSD30P10000 запросить цену →	AA DD C Screw (3×10) ﾋﾞｽ
8	LPLTM0090QSZZ запросить цену →	AE DS C Inner reinforce plate F ｲﾝﾅｰ補強板 F
9	MSPRC0085QSZZ запросить цену →	AE DJ C TC case GND spring TCｹｰｽGNDﾊﾞﾈ
10	LFRM-0016QSZ1 запросить цену →	AT EZ C Right door inner N 右ﾄﾞｱｲﾝﾅｰN
11	XHBSD30P16000 запросить цену →	AA DD C Screw (3×16) ﾋﾞｽ
13	MSPRC0084QSZ1 запросить цену →	AD DJ C BC I/F spring BC中継電極ﾊﾞﾈ
14	MSPRC0083QSZ1 запросить цену →	AD DJ C TC I/F spring TC中継電極ﾊﾞﾈ
15	LHLDZ0033QSZ1 запросить цену →	AF DS C TC terminal I/F holder TC端子中継ﾎﾙﾀﾞｰ
16	MSPRC0082QSZZ запросить цену →	AC DJ C Pressure spring 転写圧接用ﾊﾞﾈ
18	CHLDZ0030QS51 запросить цену →	BA FX E TC unit TCﾕﾆｯﾄ
19	TCAUH0819FCZZ запросить цену →	AA DD D HT caution label (Japan only)高圧注意ﾗﾍﾞﾙ
20	TLABH0124QSZZ запросить цену →	AC DJ D Green label ｸﾞﾘｰﾝﾗﾍﾞﾙ
21	NROLP0036QSZZ запросить цену →	AP EQ C DUP transport roller DUP搬送ﾛｰﾗｰ
22	LBSHZ0303FCZZ запросить цену →	AC DJ C M bushing C MﾌﾞｯｼﾝｸﾞC
23	XRESP40-06000 ✓ в наличии	AA DD C E type ring Eﾘﾝｸﾞ
24	XPSSJ20-07000 ✓ в наличии	AA DD C Spring pin (φ2-7) ｽﾌﾟﾘﾝｸﾞﾋﾟﾝ
25	NGERH0074QSZZ запросить цену →	AD DJ C DUP roller driving gear DUPﾛｰﾗｰ駆動ｷﾞﾔ
26	LPLTM0102QSZZ запросить цену →	AD DJ C DUP roller eatrh plate DUPﾛｰﾗｰｱｰｽ板
27	MSPRT0141GCA1 запросить цену →	AB DJ C FU PSV spring FU-PSVｽﾌﾟﾘﾝｸﾞ
28	NROLP1122FCZZ ✓ в наличии	AF DS C PS upper roller PS上ﾛｰﾗｰ
4		第2.3ﾐﾗｰﾕﾆｯﾄ(2nd,3rd mirror unit)
1	LHLDZ0044QSZZ запросить цену →	AP EQ C 2nd,3rd mirror holder 第2.3ﾐﾗｰﾎﾙﾀﾞｰ
3	XBPSD40P06KS0 запросить цену →	AA DD C Screw (4×6KS) ﾋﾞｽ
4	NPLYZ0007QSZZ запросить цену →	AG DX C W pulley Wﾌﾟｰﾘｰ
5	LHLDZ0013QSZZ запросить цену →	AD DJ C CL guide holder CLｶﾞｲﾄﾞﾎﾙﾀﾞｰ
6	XEBSD40P06000 запросить цену →	AA DD C Screw (4×6) ﾋﾞｽ
7	MSLI-0138FCZZ запросить цену →	AC DJ E Slider ｽﾗｲﾀﾞｰ
8	LX-BZ0335FCZZ запросить цену →	AA DD C Screw (4×6)(Red) ﾋﾞｽ
9	CPLTM0156QS01 запросить цену →	AG DX C Pulley fixing plate R ﾌﾟｰﾘｰ取付板 R
10	PCUSS0009QSZZ запросить цену →	AA DJ C MB-B cushion R MB-BｸｯｼｮﾝR
11	LFIX-0284FCZZ запросить цену →	AC DD C 2nd,3rd mirror fixing plate F 第2.3ﾐﾗｰ押え板F
12	PMIR-0008QSZZ запросить цену →	AP EQ B 2nd,3rd mirror 第2.3ﾐﾗｰ
13	CPLTM0155QS01 запросить цену →	AH DX C Pulley fixing plate F ﾌﾟｰﾘｰ取付板 F
14	PCUSS0201FCZZ запросить цену →	AA DD C MB-B cushion MB-Bｸｯｼｮﾝ
15	PSPAZ0011QSZZ запросить цену →	AD DJ C Mirror spacer ﾐﾗｰｽﾍﾟｰｻｰ
901	CMIR-0008QS31 запросить цену →	BB GD E 2nd,3rd mirror unit 第2.3ﾐﾗｰﾕﾆｯﾄ

3. 3 ｻｲﾄﾞﾄﾞｱｰﾕﾆｯﾄ(Side door unit)

№	Артикул	Описание
5		光学ﾕﾆｯﾄ(Optical unit)
1	PWIR-0005QSZZ запросить цену →	AS EQ C MB wire MBﾜｲﾔｰ
2	CMIR-0008QS31 запросить цену →	BB GD E 2nd,3rd mirror unit 第2.3ﾐﾗｰﾕﾆｯﾄ
4	LHLDZ0056QSZZ запросить цену →	AC DJ C Wire holder ﾜｲﾔｰﾎﾙﾀﾞｰ
5	XBPSD40P06K00 запросить цену →	AA DD C Screw (4×6K) ﾋﾞｽ
6	XHBSD30P06000 запросить цену →	AA DD C Screw (3×6) ﾋﾞｽ
7	PCASZ0008QSZZ запросить цену →	AM EG C Dark box 暗箱
8	CLNS-0003QS51 запросить цену →	BV NU E Lens unit ﾚﾝｽﾞﾕﾆｯﾄ
9	DHAI-0120QSZZ запросить цену →	AG DS C CCD harness CCDﾊｰﾈｽ
11	XHBSD30P06000 запросить цену →	AA DD C Screw (3×6) ﾋﾞｽ
12	RHET-0003QSZ1 запросить цену →	AR EQ B Dry heater(mirror) (230V series)除湿ﾋｰﾀｰ(ﾐﾗｰ)
13	CR-WZ0003QS02 запросить цену →	BA FX C Dry heater(lens) (230V series)除湿ﾋｰﾀｰ(ﾚﾝｽﾞ)
14	LHLDW1009ACZZ запросить цену →	AA DD C Clamp ｸﾗﾝﾌﾟ
18	NPLYZ0005QSZZ запросить цену →	AG DX C Pulley ﾃｲﾌﾟｰﾘｰ
19	NPLYZ0006QSZZ запросить цену →	AD DJ C L pulley Lﾌﾟｰﾘｰ
20	XRESP40-05000 запросить цену →	AA DD C E type ring Eﾘﾝｸﾞ
21	PGUMS0004QSZZ запросить цену →	AA DJ C Table glass cushion ﾃｰﾌﾞﾙｶﾞﾗｽｺﾞﾑ
22	CPWBF1177FC63 запросить цену →	AP EQ E MHPS PWB MHPS 基板
23	XBBSD30P08000 запросить цену →	AA DD C Screw (3×8) ﾋﾞｽ
24	LBNDJ0043FCZ1 запросить цену →	AA DJ C Band (SG-130) ｽﾅｯﾌﾟﾊﾞﾝﾄﾞ
25	LHLDZ0043QSZZ запросить цену →	AE DJ C CL lead holder CLﾘ-ﾄﾞﾎﾙﾀﾞｰ
26	LX-BZ0004QSZZ запросить цену →	AB DD C Screw (3×63)(Red) 赤ﾋﾞｽ
27	LRALM0007QSZZ запросить цену →	AG DX C MB-B rail R MB-Bﾚｰﾙ R
28	MSPRC0040QSZZ запросить цену →	AB DJ C MB drive spring MB駆動ﾊﾞﾈ
29	XBPSD30P05K00 запросить цену →	AA DD C Screw (3×5K) ﾋﾞｽ
30	RMOTP0021QSZ1 запросить цену →	BC GD B Mirror motor ﾐﾗｰﾓｰﾀｰ
31	XBPSD40P16KS0 запросить цену →	AA DD C Screw (4×16KS) ﾋﾞｽ
32	CPLTM0084QS01 запросить цену →	AL EB C Mirror motor fixing plate ﾐﾗｰﾓｰﾀ取付板
33	PGUMS0002QSZZ запросить цену →	AL EB C Protection rubber 防振ｺﾞﾑ
34	NGERH0027QSZZ запросить цену →	AH DX C Mirror motor idle gear ﾐﾗｰﾓｰﾀｰｱｲﾄﾞﾙｷﾞﾔｰ
35	LX-WZ0119FCZZ запросить цену →	AA DD C Washer ﾜｯｼｬ
36	XRESP70-08000 запросить цену →	AA DD C E type ring Eﾘﾝｸﾞ
37	NBLTT0002QSZZ запросить цену →	AH DX B Winder drive belt 巻取り駆動ﾍﾞﾙﾄ
38	XRESP50-06000 запросить цену →	AA DD C E type ring Eﾘﾝｸﾞ
39	NBRGC0387FCZ1 запросить цену →	AC DJ C Bearing ﾍﾞｱﾘﾝｸﾞ
40	NPLYZ0004QSZZ запросить цену →	AG DX C Winder drive shaft pulley 巻取り駆動軸ﾌﾟｰﾘｰ
41	LX-BZ0324FCZZ запросить цену →	AA DD C Screw (3×4) ﾋﾞｽ
42	LX-BZ0049FCZZ запросить цену →	AB DD C Screw (4×6) ﾋﾞｽ
43	NPLYZ0013QSZZ запросить цену →	AL EB C Winder pulley 巻取りﾌﾟｰﾘｰ
44	NSFTZ0028QSZZ запросить цену →	AM EG C Winder drive shaft 巻取り駆動軸
45	XPSSJ30-12000 запросить цену →	AB DD C Spring pin (φ3-12) ｽﾌﾟﾘﾝｸﾞﾋﾟﾝ
46	NBRGC0133FCZ1 запросить цену →	AC DJ C PF bearing (M8) PF軸受
47	LRALM0006QSZZ запросить цену →	AG DS C MB-B rail F MB-Bﾚｰﾙ F
48	CDAIU0012QS07 запросить цену →	BE GN D Optical base plate (Except AR-162,AR-163,AR-S162)光学台板
49	PSHEP0090QSZZ запросить цену →	AD DJ C Optical edge protect sheet A 光学ｴｯｼﾞ保護ﾏｲﾗｰA
50	PSHEP0091QSZZ запросить цену →	AD DJ C Optical edge sub protect sheet B 光学ｴｯｼﾞ保護ﾏｲﾗｰB
51	PSHEP0085QSZZ запросить цену →	AC DJ C Optical edge protect sheet D 光学ｴｯｼﾞ保護ﾏｲﾗｰD
52	PSHEZ0108QSZZ запросить цену →	AC DJ C Optical base plate bottom myler A 光学台板底ﾏｲﾗｰA
53	PSHEZ0109QSZZ запросить цену →	AC DJ C Optical base plate bottom myler B 光学台板底ﾏｲﾗｰB
54	XHBSD30P04000 запросить цену →	AA DD C Screw (3×4) ﾋﾞｽ
55	LX-BZ0004QSZZ запросить цену →	AB DD C Screw (3×63)(Red) 赤ﾋﾞｽ
56	PMLT-0033QSZZ запросить цену →	AC DJ C Optical cushion D 光学ﾓﾙﾄ-D
57	PMLT-0034QSZZ запросить цену →	AC DJ C Optical cushion E 光学ﾓﾙﾄ-E
58	PSHEZ0152QSZZ запросить цену →	AD DJ C Optical bottom sheet 光学底ｼｰﾄ
59	RCORF0002QSZZ запросить цену →	AE DS C Ferrite core (HF57SH35*1) ﾌｪﾗｲﾄｺｱ
60	XNESD30-24000 запросить цену →	AA DD C Nut (M3) ﾅｯﾄ
61	DHAI-0102QSZ1 запросить цену →	AL EB C PASISE harness (Inch series)PASISEﾊｰﾈｽ
62		VHPGP2D03//-1 BA FX B Photo senser (GP2D03) (Inch series)ﾌｫﾄｾﾝｻｰ
63	PMLT-0035QSZZ запросить цену →	AB DJ C Core holding cushion ｺｱ固定ﾓﾙﾄ
64	CPWBF1177FC69 запросить цену →	AU FG E MHPS PWB(OC) (Except AR-162,AR-163,AR-S162)MHPS 基板(OC)
65	MLEVP0031QSZ1 запросить цену →	AC DJ C Actuator B (Except AR-162,AR-163,AR-S162)開閉ｱｸﾁｭｴｰﾀ B
66	MSPRD0119QSZ1 запросить цену →	AC DJ C Spring A (Except AR-162,AR-163,AR-S162)復帰ｽﾌﾟﾘﾝｸﾞ-A
67	LPLTP0077QSZ1 запросить цену →	AD DJ C Sensor fixing plate (Except AR-162,AR-163,AR-S162)開閉ｾﾝｻｰ取付け板
68	LHLDZ7021XCZZ запросить цену →	AD DJ C Holder (FRH-12) ﾎﾙﾀﾞｰ
69	XBBSD30P08000 запросить цену →	AA DD C Screw (3×8) ﾋﾞｽ
70	PSHEP0092QSZZ запросить цену →	AC DJ C Optical edge protect sheet C 光学ｴｯｼﾞ保護ﾏｲﾗｰC
71	PSHEZ0160QSZZ запросить цену →	AE DJ C Dark box lower sheet 暗箱底ｼｰﾄ
72	PSPAZ0018QSZZ запросить цену →	AE DJ C Cable fixing spacer ｹｰﾌﾞﾙ押えｽﾍﾟｰｻ
73	LPLTM0119QSZ1 запросить цену →	AH DX C Sensor fixing plate (Inch series)ｾﾝｻｰ取付け板
74		VHPGP2D032/-1 BA FX B Photo senser (GP2D032) (Inch series)ﾌｫﾄｾﾝｻｰ
75	PMLT-0031QSZ1 запросить цену →	AC DJ C Optical cushion C 光学ﾓﾙﾄ C
76	PSHEZ0148QSZZ запросить цену →	AC DJ C Sensor harness protect sheet (AB series)ｾﾝｻｰﾊｰﾈｽ保護ﾏｲﾗｰ
5		光学ﾕﾆｯﾄ(Optical unit)
77	PSHEZ0147QSZZ запросить цену →	AB DJ C Harness fixing sheet (Japan only)ﾊｰﾈｽ押えﾏｲﾗｰ
78	PSHEZ0147QSZZ запросить цену →	AB DJ C Harness fixing sheet (Inch series)ﾊｰﾈｽ押えﾏｲﾗｰ
79	RCORF0002QSZZ запросить цену →	AE DS C Ferrite core (HF57SH35*1) (Except Japan)ﾌｪﾗｲﾄｺｱ
81	DHAI-0088QSZZ запросить цену →	AS EQ C CL harness CLﾊｰﾈｽ
82	DUNTK0034QSZZ запросить цену →	BC GD E Inverter unit ｲﾝﾊﾞｰﾀﾕﾆｯﾄ
83	LFIX-0009QSZZ запросить цену →	AF DS C Harness fixer ﾊｰﾈｽ押え板
84	LHLDZ0047QSZ2 запросить цену →	AW FG C Base plate ｷﾀﾞｲ
85	MSLI-0138FCZZ запросить цену →	AC DJ E Slider ｽﾗｲﾀﾞｰ
86	MSPRP0145QSZZ запросить цену →	AF DS C Mirror spring ﾐﾗｰﾊﾞﾈ
87	PCUSF0334FCZZ запросить цену →	AP EQ C Mirror cushion ﾐﾗｰｸｯｼｮﾝ
88	PCUSU0203FCZZ запросить цену →	AE DS C Cushion 防振ｸｯｼｮﾝ
89	PMIR-0009QSZZ запросить цену →	AS EQ B 1st mirror 第1ﾐﾗ-
90	PREFL0004QSZZ запросить цену →	AP EQ C Reflector ﾘﾌﾚｸﾀｰ
91	RLMPU0012QSZZ запросить цену →	BG GT B Lamp ｶﾞﾗｽ蛍光ﾗﾝﾌﾟ
93	XEBSD30P06000 запросить цену →	AA DD C Screw (3×6) ﾋﾞｽ
94	XEBSD30P08000 запросить цену →	AA DD C Screw (3×8) ﾋﾞｽ
95	XEBSD40P06000 запросить цену →	AA DD C Screw (4×6) ﾋﾞｽ
5		光学ﾕﾆｯﾄ(Optical unit)
6		中間ﾌﾚｰﾑﾕﾆｯﾄ(Middle frame unit)
1	XEPSD23P12000 запросить цену →	AA DD C Screw (2.3×12) ﾋﾞｽ
2	CSW-M0007QS51 запросить цену →	AQ EQ E Inter lock switch unit ｲﾝﾀｰﾛｯｸｽｲｯﾁﾕﾆｯﾄ
3	NCPL-0007QSZZ запросить цену →	AC DJ N C Hopper coupling ﾎｯﾊﾟｰｶｯﾌﾟﾘﾝｸﾞ
4	MSPRC0024QSZZ запросить цену →	AA DJ C Hopper spring ﾎｯﾊﾟｰﾊﾞﾈ
5	RMOTD0035QSZZ запросить цену →	AN EG N B Toner motor ﾄﾅｰﾓｰﾀｰ
6	XEBSD30P10000 запросить цену →	AA DD C Screw (3×10) ﾋﾞｽ
7	DUNTK0041RS52 запросить цену →	CC TZ E LSU unit LSUﾕﾆｯﾄ
8	DHAI-0112QSZZ запросить цену →	AP EQ C DEV harness DEVﾊｰﾈｽ
9	XBPSC30P06ES0 запросить цену →	AA DD C Screw (3×6ES) ﾋﾞｽ
10	CHAI-0109QS51 запросить цену →	AN EG E GB-MCFB harness unit GB-MCFBﾊｰﾈｽﾕﾆｯﾄ
11	CHAI-0107QS51 запросить цену →	AK DX E MC harness unit MCﾊｰﾈｽﾕﾆｯﾄ
12	MSPRD0104QSZZ запросить цену →	AC DJ C HV terminal spring (case) 高圧端子ﾊﾞﾈ(ｹｰｽ)
13	MSPRD0103QSZZ запросить цену →	AC DJ C HV terminal spring (grid) 高圧端子ﾊﾞﾈ(ｸﾞﾘｯﾄﾞ)
14	MSPRD0102QSZZ запросить цену →	AC DJ C HV terminal spring 高圧端子ﾊﾞﾈ(ﾉｺﾊﾞ)
15	LHLDZ0038QSZ1 запросить цену →	AH DX C High voltage terminal holder 高圧端子ﾎﾙﾀﾞｰ
16	XEBSD30P08000 запросить цену →	AA DD C Screw (3×8) ﾋﾞｽ
18	XEBSD30P10000 запросить цену →	AA DD C Screw (3×10) ﾋﾞｽ
21	LHLDZ0039QSZZ запросить цену →	AE DJ C High voltage terminal holder TC 高圧端子ﾎﾙﾀﾞｰ TC
22	LPLTM0067QSZZ ✓ в наличии	AC DJ C TC terminal plate TC端子板
23	XEBSD30P06000 запросить цену →	AA DD C Screw (3×6) ﾋﾞｽ
24	DHAI-0106QSZZ запросить цену →	AL EB C BC harness BCﾊｰﾈｽ
25	DHAI-0108QSZZ запросить цену →	AK DX C TC harness TCﾊｰﾈｽ
26	MSPRC0105QSZ1 запросить цену →	AB DJ C PS pressure spring PS加圧ﾊﾞﾈ
27	XRESP40-06000 ✓ в наличии	AA DD C E type ring Eﾘﾝｸﾞ
28	NSFTZ0021QSZ1 запросить цену →	AL EB C PS roller shaft PS従動ﾛｰﾗｼｬﾌﾄ
29	NKOM-0001QSZZ запросить цену →	AD DJ C PS collar (φ12) PSｺﾛ
30	MSPRD0139QSZZ запросить цену →	AB DJ C PS earth spring PSｱｰｽﾊﾞﾈ
31	XEBSD30P06000 запросить цену →	AA DD C Screw (3×6) ﾋﾞｽ
33	LBOSZ1508FCZZ запросить цену →	AG DX C Cam boss A2 ｶﾑﾎﾞｽA2
34	PPIPP0174FCZZ ✓ в наличии	AC DJ C Pipe C ﾊﾟｲﾌﾟC
35	MSPRC0106QSZZ запросить цену →	AF DS C PS clutch spring PSｸﾗｯﾁﾊﾞﾈ
36	XPSSJ20-07000 ✓ в наличии	AA DD C Spring pin (φ2-7) ｽﾌﾟﾘﾝｸﾞﾋﾟﾝ
37	NGERH0062QSZZ ✓ в наличии	AK DX C Clutch gear (32T) ｸﾗｯﾁｷﾞﾔｰ
38	NBRGC0018QSZZ ✓ в наличии	AD DJ C Bearing E 軸受E
39	XRESP60-08000 запросить цену →	AA DD C E type ring Eﾘﾝｸﾞ
40	NROLP0032QSZ1 запросить цену →	AT EZ C PS trnsport roller PS搬送ﾛｰﾗｰ
41	JKNBZ0003QSZZ запросить цену →	AD DJ C PS knob PSﾉﾌﾞ
42	XBPSD30P10KS0 запросить цену →	AB DD C Screw (3×10KS) ﾋﾞｽ
46	LFRM-0024QSZ1 запросить цену →	BC GJ N C Middle frame 中間ﾌﾚｰﾑ
47	LPINS0300FCZZ запросить цену →	AD DJ C DV guide pin (Inch series)DVｶﾞｲﾄﾞﾋﾟﾝ
49	PSHEZ0056QSZZ запросить цену →	AC DJ C PS rear guide sheet PS後ｶﾞｲﾄﾞｼｰﾄ
50	PTPE-0017QSZZ запросить цену →	AA DJ C FFC tape FFC固定ﾃｰﾌﾟ
51	LANGT0003QSZZ запросить цену →	AD DJ C SRU fixing angle SRU取付けｱﾝｸﾞﾙ
52	XHBS230P06000 запросить цену →	AA DD C Screw (3×6) ﾋﾞｽ
53	TCAUH0007QSZZ запросить цену →	AD DJ D Laser caution label (Europe)ﾚｰｻﾞｰ注意ﾗﾍﾞﾙ
54	LBNDJ0013FCZ1 запросить цену →	AA DJ C Cable band ｹｰﾌﾞﾙﾊﾞﾝﾄﾞ
55	LPLTM0149QSZZ запросить цену →	AD DJ C Connector fixing plate ｺﾈｸﾀｰ取付け板
56	LX-BZ0020QSZZ запросить цену →	AB DD C Screw ﾄﾞﾛｱｰｺﾈｸﾀｰ段ﾋﾞｽ
57	DHAI-0254QSZZ запросить цену →	AP EQ N C SRU harness SRUﾊｰﾈｽ

4. 6 中間ﾌﾚｰﾑﾕﾆｯﾄ(Middle frame unit)

№	Артикул	Описание
7		ﾌﾟﾛｾｽﾕﾆｯﾄ(Process unit)
1	XEBSD30P10000 запросить цену →	AA DD C Screw (3×10) ﾋﾞｽ
2	CHLDZ0035QS51 запросить цену →	BH GX E MC holder unit MCﾎﾙﾀﾞｰﾕﾆｯﾄ
3	UCLEZ0009QSZZ запросить цену →	AV FG C Cleaning blade ｸﾘｰﾆﾝｸﾞﾌﾞﾚｰﾄﾞ
4	PMLT-0015QSZZ запросить цену →	AA DJ C Toner shield cushion ﾄﾅｰｼｰﾙﾄﾞﾓﾙﾄ
5	PSEL-0022QSZ1 запросить цену →	AF DS C Seal R ﾓｹｯﾄR
6	PSEL-0021QSZ1 запросить цену →	AF DS C Seal F ﾓｹｯﾄF
7	PMLT-0023QSZZ запросить цену →	AE DJ C CL blade cushion CLﾌﾞﾚｰﾄﾞﾓﾙﾄ
9	NCPL-0003QSZZ запросить цену →	AC DJ C Screw coupling ｽｸﾘｭｰｶｯﾌﾟﾘﾝｸﾞ
10	XBBSD30P04000 запросить цену →	AA DD C Screw (3×4) ﾋﾞｽ
12	LHLDZ0045QSZZ запросить цену →	AD DJ C Starling holder ｽﾀｰﾘﾝｸﾞﾎﾙﾀﾞｰ
13	LX-WZ0329FCZZ запросить цену →	AB DD C Washer CRU用ﾜｯｼｬ
14	LX-RZ0001QSZZ ✓ в наличии	AB DD C Starling (φ5) ｽﾀｰﾘﾝｸﾞ
15	PTPE-0006QSZZ запросить цену →	AC DJ C Sub blade tape ｻﾌﾞﾌﾞﾚｰﾄﾞﾃｰﾌﾟ
16	UCLEZ0010QSZZ запросить цену →	AR EQ C Sub blade ｻﾌﾞﾌﾞﾚｰﾄﾞ
17	PMLT-0017QSZZ запросить цену →	AC DJ C Flange cushion ﾌﾗﾝｼﾞﾓﾙﾄ
18	NBRGP0299FCZZ запросить цену →	AC DJ C CL bearing (M5) CL軸受
19	NSFTZ0020QSZZ запросить цену →	AL EB C Transport screw 搬送ｽｸﾘｭｰ
20	PMLT-0018QSZ1 запросить цену →	AC DJ C Transport screw cushion 搬送ｽｸﾘｭｰﾓﾙﾄ
21	PCAPH0009QSZZ запросить цену →	AC DJ C Toner pipe cap ﾄﾅｰﾊﾟｲﾌﾟｷｬｯﾌﾟ
22	NSFTZ0019QSZZ запросить цену →	AE DJ C Transport pipe screw 搬送ﾊﾟｲﾌﾟｽｸﾘｭｰ
23	PSPAZ0696FCZZ ✓ в наличии	AC DJ C P cap spacer Pｷｬｯﾌﾟｽﾍﾟｰｻｰ
24	PPIPP0005QSZZ запросить цену →	AM EG C Toner pipe ﾄﾅｰﾊﾟｲﾌﾟ
25	NGERH0039QSZZ ✓ в наличии	AE DS C Transport pipe gear (14T) 搬送ﾊﾟｲﾌﾟｷﾞﾔｰ
26	MSPRC0045QSZZ запросить цену →	AA DJ C Toner pipe spring ﾄﾅｰﾊﾟｲﾌﾟﾊﾞﾈ
27	PSHT-0004QSZ1 запросить цену →	AC DJ C Toner pipe shutter ﾄﾅｰﾊﾟｲﾌﾟｼｬｯﾀｰ
28	NGERH0036QSZZ ✓ в наличии	AC DJ C Transport screw gear (30T) 搬送ｽｸﾘｭｰｷﾞﾔｰ
29	NGERH0038QSZZ ✓ в наличии	AC DJ C Transport pipe gear (15T) 搬送ﾊﾟｲﾌﾟｷﾞﾔｰ
30	NGERH0037QSZZ ✓ в наличии	AC DJ C Idle gear (26T) ｱｲﾄﾞﾙｷﾞﾔｰ
31	LFIX-0007QSZ1 запросить цену →	AE DJ C Drum fixing plate B ﾄﾞﾗﾑ固定板B
32	PCOVP0018QSZZ запросить цену →	AG DS C Drum cover ﾄﾞﾗﾑｶﾊﾞｰ
35	PSHEP0135QSZZ запросить цену →	AE DS C MC guide sheet R MCｶﾞｲﾄﾞｼｰﾄ R
36	PSHEZ0184QSZZ запросить цену →	AC DJ C Separator sheet A 剥離案内ｼｰﾄ A
37	PSHEZ0185QSZZ запросить цену →	AC DJ C Separator sheet B 剥離案内ｼｰﾄ B
501	CFRM-0021QS51 запросить цену →	BK HG E Process frame unit ﾌﾟﾛｾｽﾌﾚｰﾑﾕﾆｯﾄ
7		ﾌﾟﾛｾｽﾕﾆｯﾄ(Process unit)
8		現像ｶｰﾄﾘｯｼﾞﾕﾆｯﾄ(DV cartridge unit)
1	PGIDM0088QSZZ запросить цену →	AP EQ N D Upper toner guide (AR-206)ﾄﾅｰｶﾞｲﾄﾞ上
2	XEBSF30P08000 запросить цену →	AA DD C Screw (3×8) ﾋﾞｽ
3	LX-BZ0027QSZZ запросить цену →	AD DJ C DV fixing screw DVﾋﾞｽ
4	PGIDM0089QSZZ запросить цену →	AQ EQ N D Lower toner guide ﾄﾅｰｶﾞｲﾄﾞ下
5	PSEL-0065QSZ1 запросить цену →	AA DJ N C TG seal LUAR TG ｼｰﾙ LUAR
6	PSEL-0066QSZ1 запросить цену →	AC DJ N C TG seal LRAR TG ｼｰﾙ LRAR
7	PSEL-0067QSZ1 запросить цену →	AG DX N C TG seal LDAR TG ｼｰﾙ LDAR
8	PMLT-0005YSZZ запросить цену →	AB DJ C DV side cushion F DVｻｲﾄﾞﾓﾙﾄ F
10	NROLM0001YSZZ запросить цену →	AP EQ C MX roller MXﾛｰﾗｰ
11	PCOVP0072QS11 запросить цену →	AK EB N D DV cover unit DV ｶﾊﾞｰﾕﾆｯﾄ
12	PMLT-0002YSZZ запросить цену →	AC DJ C DV TH cushion DV TH ﾓﾙﾄ
13	PMLT-0005YSZZ запросить цену →	AB DJ C DV side cushion lower DVｻｲﾄﾞﾓﾙﾄ L
14	PBOX-0001YS11 запросить цену →	AP EQ N C DV box DV ﾎﾞｯｸｽ
15	NROLP0072QSZZ запросить цену →	AY EQ N C MX roller MXﾛｰﾗｰ
16	PMLT-0006YSZZ запросить цену →	AB DJ C DV side cushion R DVｻｲﾄﾞﾓﾙﾄ R
17	NBRGC0020QSZZ ✓ в наличии	AH DX C Bearing DMX軸受
18	NGERH0135QSZZ запросить цену →	AD DJ C DV gear (28T) DVｷﾞﾔｰ
19	XEBSF30P08000 запросить цену →	AA DD C Screw (3×8) ﾋﾞｽ
20	NGERH0001YSZZ ✓ в наличии	AD DJ C DV idle gear (20T) DVｱｲﾄﾞﾙｷﾞﾔｰ
21	NBRGC0021QSZZ ✓ в наличии	AD DJ C DID bearing DIDﾍﾞｱﾘﾝｸﾞ
22	XRESP40-06000 ✓ в наличии	AA DD C E type ring Eﾘﾝｸﾞ
23	NGERH0145QSZZ запросить цену →	AD DJ C DV gear DVｷﾞﾔｰ
24	PSHEP0035YSZZ запросить цену →	AB DJ C DV side sheet N DV ｻｲﾄﾞｼｰﾄ N
25	PMLT-0686FCZZ запросить цену →	AA DD C MG cushion MGﾓﾙﾄ
26	NROLM0071QSZZ запросить цену →	AZ FX N C MG roller MGﾛｰﾗｰ
27	LPLTM0002YSZZ запросить цену →	AS EQ C Doctor reinforce plate ﾄﾞｸﾀｰ補強板
28	LPLTM0001YSZZ запросить цену →	AN EG C Doctor ﾄﾞｸﾀｰ
29	XBPBZ30P03000 запросить цену →	AA DD C Screw (3×3) ﾋﾞｽ
30	LHLDZ0001YSZZ запросить цену →	AD DJ C Bearing holder 軸受ﾎﾙﾀﾞｰ
31	RDTCM0012QSZZ запросить цену →	AZ FQ N B ATC sensor ATCｾﾝｻｰ
32	XUBUZ30P06000 запросить цену →	AA DD C Screw (3×6) ﾋﾞｽ
33	MSPRK0001YSZZ запросить цену →	AB DJ C Bias spring ﾊﾞｲｱｽﾊﾞﾈ
34	LHLDR0072QSZZ запросить цену →	AC DJ N C MG holder MG ﾎﾙﾀﾞｰ
35	XBPSD30P06KS0 запросить цену →	AA DD C Screw (3×6) ﾋﾞｽ
36	LPLTM5422FCZZ запросить цену →	AC DJ C M4 plate M4ﾌﾟﾚｰﾄ
37	PSEL-0063QSZZ запросить цену →	AA DJ C DVS seal LRU DVS ｼｰﾙ LRU
38	PCOVP0080QSZZ запросить цену →	AE DS N C DV cover F DV ｶﾊﾞｰF
39	XEBSF30P10000 запросить цену →	AA DD C Screw (3×10) ﾋﾞｽ
40	PSEN-0005QSZZ запросить цену →	AC DJ N C DV Cap F DV ｷｬﾌﾟF
41	XRESP30-06000 запросить цену →	AA DD C E type ring Eﾘﾝｸﾞ
42	PSEL-0001YSZ1 запросить цену →	AE DS C DV blade DVﾌﾞﾚｰﾄﾞ
43	PSEL-0074QSZZ запросить цену →	AC DJ N C TG seal BU TG ｼｰﾙ BU
44	TCAUH0015QSZZ запросить цену →	AC DJ N D TG Label TG ﾗﾍﾞﾙ
8		現像ｶｰﾄﾘｯｼﾞﾕﾆｯﾄ(DV cartridge unit)
9		定着ﾕﾆｯﾄ(Fusing unit)
1	XBPSD30P05KS0 запросить цену →	AA DD C Screw (3×5KS) ﾋﾞｽ
2	RTHM-0001QSZZ запросить цену →	AM EG B Thermostat ｻｰﾓｽﾀｯﾄ
3	DHAI-0184QSZZ запросить цену →	AF DS C Fusing harness 定着ﾊｰﾈｽ
4	XHBSD30P06000 запросить цену →	AA DD C Screw (3×6) ﾋﾞｽ
5	PCOVP0029QSZ1 запросить цену →	AU EZ C Fusing cover 定着ｶﾊﾞｰ
7	LSTPP0116FCZZ запросить цену →	AA DD C Roller stopper ﾛｰﾗｰｽﾄｯﾊﾟｰ A2
8	NBRGP0567FCZZ ✓ в наличии	AG DX C Fusing bearing 定着軸受
9	XBPSD30P08KS0 запросить цену →	AA DD C Screw (3×8KS) ﾋﾞｽ
10	CFRM-0017QS01 запросить цену →	AH DX C Fusing frame F 定着ﾌﾚｰﾑ F
11	NROLI0030QSZZ запросить цену →	BC GJ C Upper heat roller 上ﾋｰﾄﾛｰﾗｰ
12	CFRM-0018QS01 запросить цену →	AH DX C Fusing frame R 定着ﾌﾚｰﾑ R
13	NGERH0540FCZ3 ✓ в наличии	AD DJ C Fusing gear (45T) 定着ｷﾞﾔ
14	LHLDZ0034QSZZ запросить цену →	AF DS C Lamp holder ﾗﾝﾌﾟﾎﾙﾀﾞｰ
15	XBPSD30P10KS0 запросить цену →	AB DD C Screw (3×10KS) ﾋﾞｽ
16	RDTCT0005QSZZ запросить цену →	AN EQ B Thermistor ｻｰﾐｽﾀ
17	LPLTM0050QSZZ запросить цену →	AM EG C Fusing joint plate 定着連結板
18	MSPRT0086QSZZ ✓ в наличии	AB DJ C Upper pawl pressure spring 上爪加圧ﾊﾞﾈ
19	PTME-0020GCZ1 ✓ в наличии	AF DS C Separator pawl (Except Japan)剥離爪
20	PGIDM0034QSZ2 запросить цену →	AL EB C Fusing rear paper guide 定着後ﾍﾟｰﾊﾟｰｶﾞｲﾄﾞ
21	XEBSD30P06000 запросить цену →	AA DD C Screw (3×6) ﾋﾞｽ
22	XBBSD30P06000 запросить цену →	AA DD C Screw (3×6) ﾋﾞｽ
23	LPLTP0051QSZZ запросить цену →	AD DJ C PG fixing plate PG固定板
24	PSHEP0053QSZ4 запросить цену →	AH DX C PG sheet PGﾏｲﾗｰ
25	PGIDH0033QSZ1 ✓ в наличии	AK EB C Fusing front paper guide 定着前ﾍﾟｰﾊﾟｰｶﾞｲﾄﾞ
27	NROLR0031QSZ1 запросить цену →	BC GJ C Pressure roller 圧着ﾛｰﾗｰ
28	NBRGP0260FCZ1 ✓ в наличии	AD DS C Pressure bearing N 圧着軸受N
29	XRESP30-06000 запросить цену →	AA DD C E type ring Eﾘﾝｸﾞ
30	LX-BZ0013QSZ1 запросить цену →	AC DD C Screw (3×7) 段ﾋﾞｽ
31	MSPRP0087QSZZ запросить цену →	AC DJ C PG earth spring PGｱｰｽﾊﾞﾈ
32	MSPRT0089QSZ1 запросить цену →	AC DJ C Pressure spring B 加圧ﾊﾞﾈ B
33	MLEVP0018QSZZ запросить цену →	AF DS C Fusing pressure lever F FU圧力ﾚﾊﾞｰF
34	MLEVP0019QSZ2 запросить цену →	AE DJ C Release lever F 圧解ﾚﾊﾞｰF
35	MLEVP0020QSZ2 запросить цену →	AE DJ C Release lever R 圧解ﾚﾊﾞｰR
36	MLEVP0017QSZZ запросить цену →	AF DS C Fusing pressure lever R FU圧力ﾚﾊﾞｰR
37	PTME-0020GCZ1 ✓ в наличии	AF DS C Separator pawl 剥離爪
39	TLABH0062QSZZ запросить цену →	AE DJ D High temperature caution label (Except Japan)高温注意ﾗﾍﾞﾙ
40	LFRM-0036QSZZ запросить цену →	AT EZ D Fusing lower frame 定着下ﾌﾚｰﾑ
41	LPLTP0060QSZ2 запросить цену →	AL EB C Reverse gate 反転ｹﾞｰﾄ
42	MLEVP0026QSZ2 запросить цену →	AE DJ C DMC actuator DMCｱｸﾁｭｴｰﾀ
43	MSPRD0117QSZZ запросить цену →	AB DJ C Rotetion spring 回転ﾊﾞﾈ
44	MSPRD0118QSZ1 ✓ в наличии	AB DJ C Actuator return spring ｱｸﾁｭｴｰﾀ復帰ﾊﾞﾈ
46	PSHEZ0105QSZZ запросить цену →	AC DJ C Fusing sheet 定着ｽｳｪｰﾄﾞ
48	LX-WZ0313FCZZ запросить цену →	AA DD C Washer ﾜｯｼｬ
49	VRH-ST2HB157K запросить цену →	AD DJ C Resistor (1/2W 150MΩ±10%) ﾃｲｺｳ
50	PBRSR0004QSZZ запросить цену →	AE DS C Discharger brush 除電ﾌﾞﾗｼ
51	PTME-0014QSZZ ✓ в наличии	AK DX C Lower separator pawl 下剥離爪
52	MSPRD0122QSZZ ✓ в наличии	AB DJ C Separator pawl spring R 剥離爪ﾊﾞﾈ R
53	MSPRD0121QSZZ ✓ в наличии	AB DJ C Separator pawl spring F 剥離爪ﾊﾞﾈ F
54	XWHSD30-05070 запросить цену →	AA DD C Washer ﾜｯｼｬ
55	LX-WZ0001QSZZ ✓ в наличии	AC DD C Separator pawl washer (Except Japan)剥離爪ﾜｯｼｬ
56	PSHEZ0238QSZZ запросить цену →	AC DJ N C Fusing EM sheet 定着EM ｼｰﾄ
501	CPLTP0060QS52 запросить цену →	BU NU N E Reverse gate unit 反転ｹﾞｰﾄﾕﾆｯﾄ
901	DUNTW0037QS23 запросить цену →	BX TF N E Fusing unit (120V) 定着ﾕﾆｯﾄ

Каталог очень большой (1603 позиций). Показаны первые 4 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
