Sharp AR-150 155 F151PG — каталог запчастей со схемами

Содержание

1. PARTS GUIDE
2. 1 Exteriors
3. 6 Fax SPF Base tray unit(AR-F151)

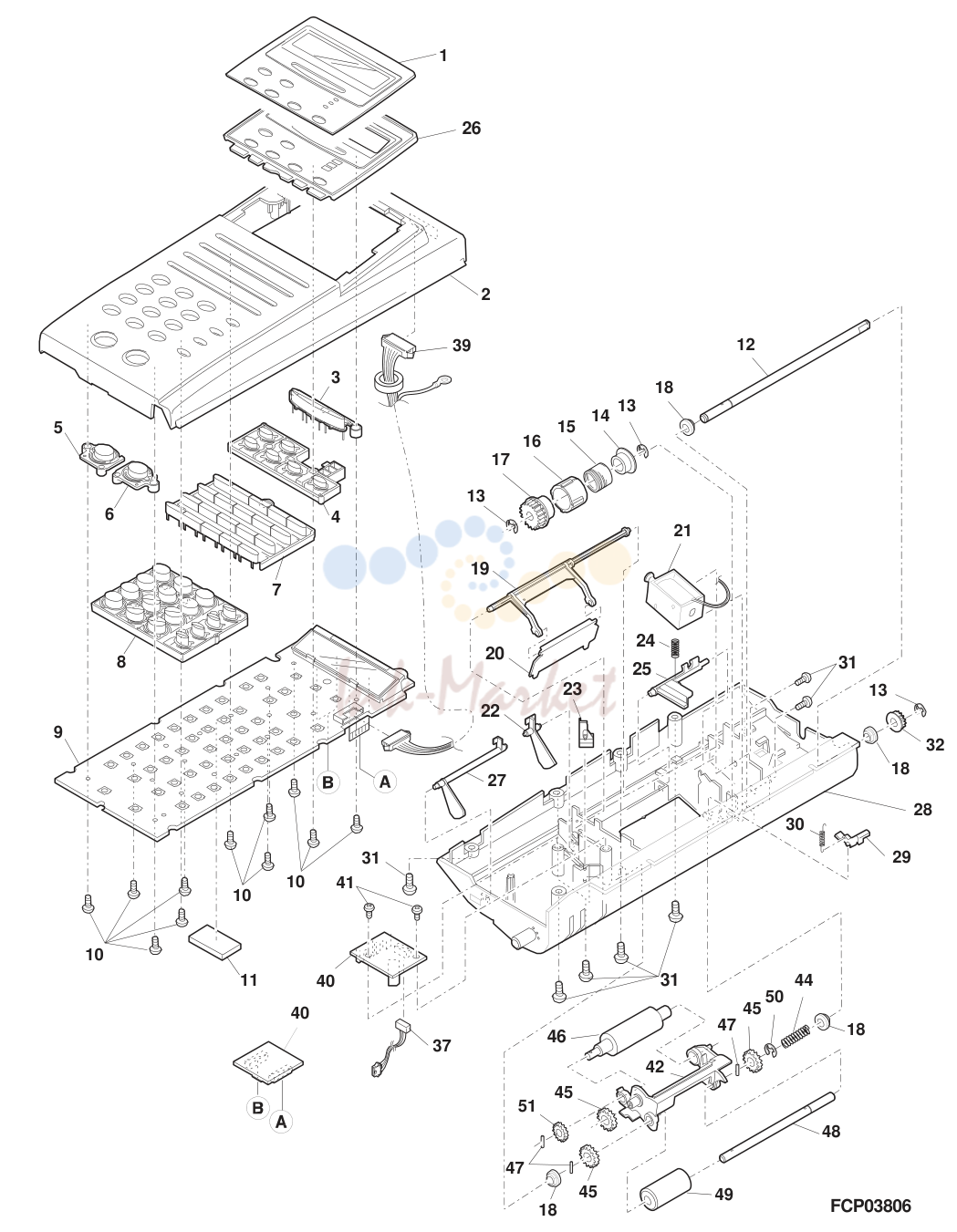

4. 7 Fax SPF panel & pick up unit(AR-F151)

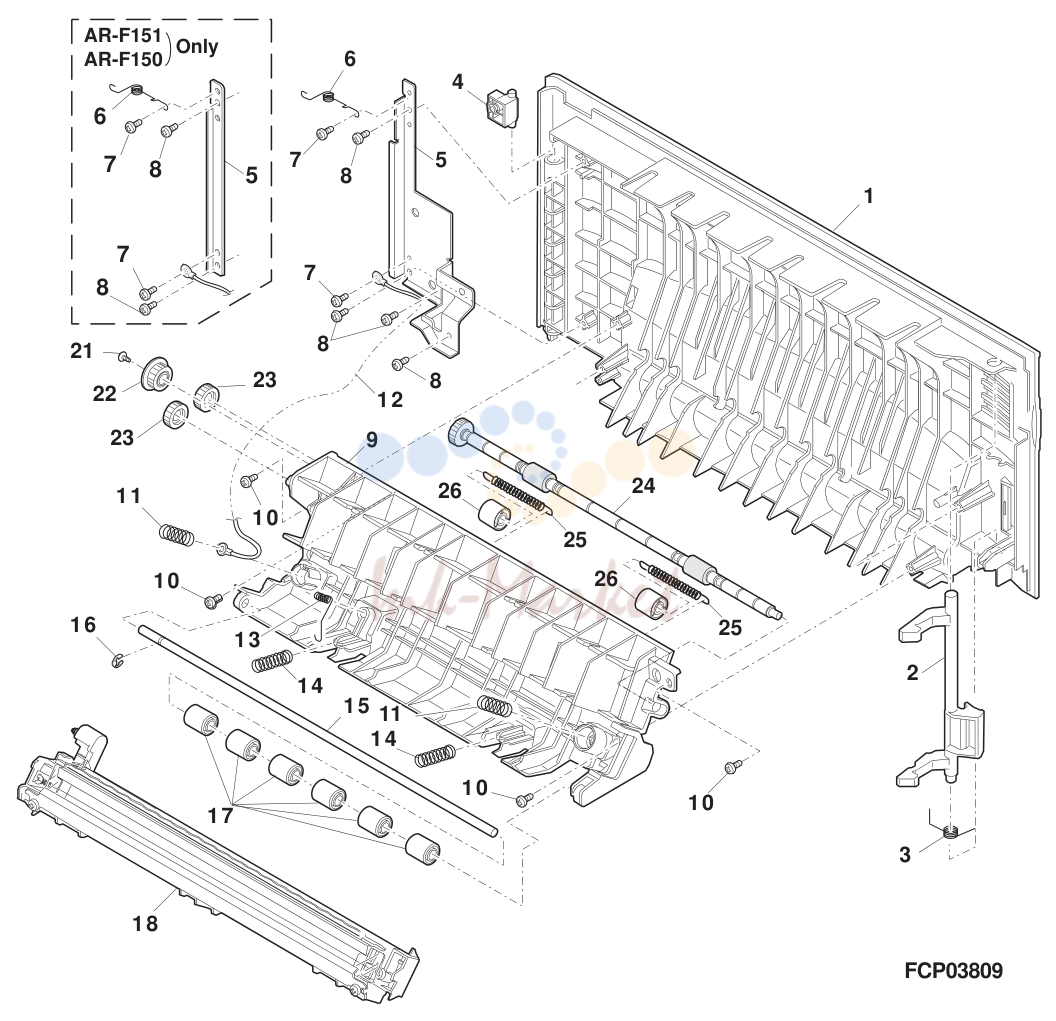

5. 10 Side door unit

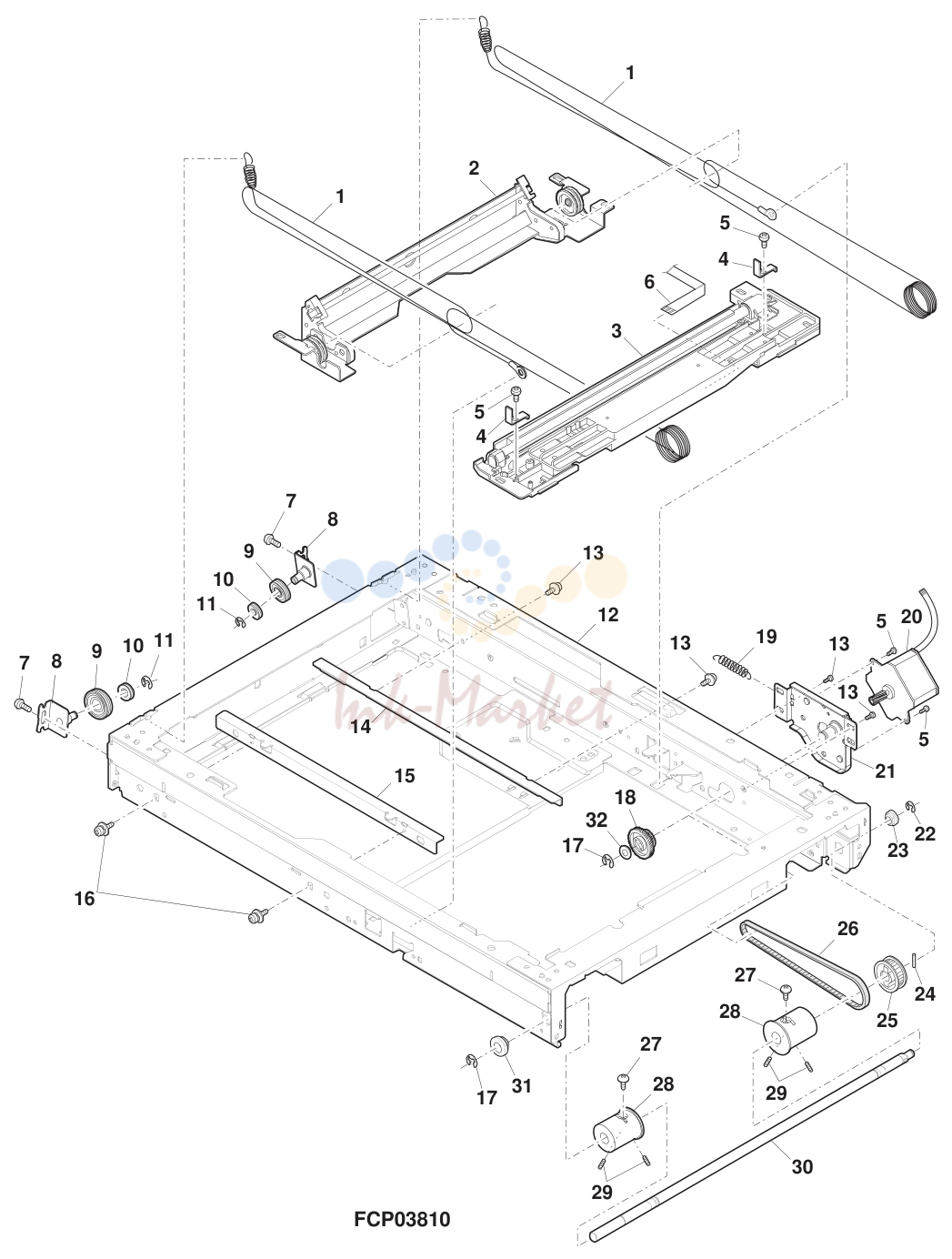

6. 11 Optical frame 1

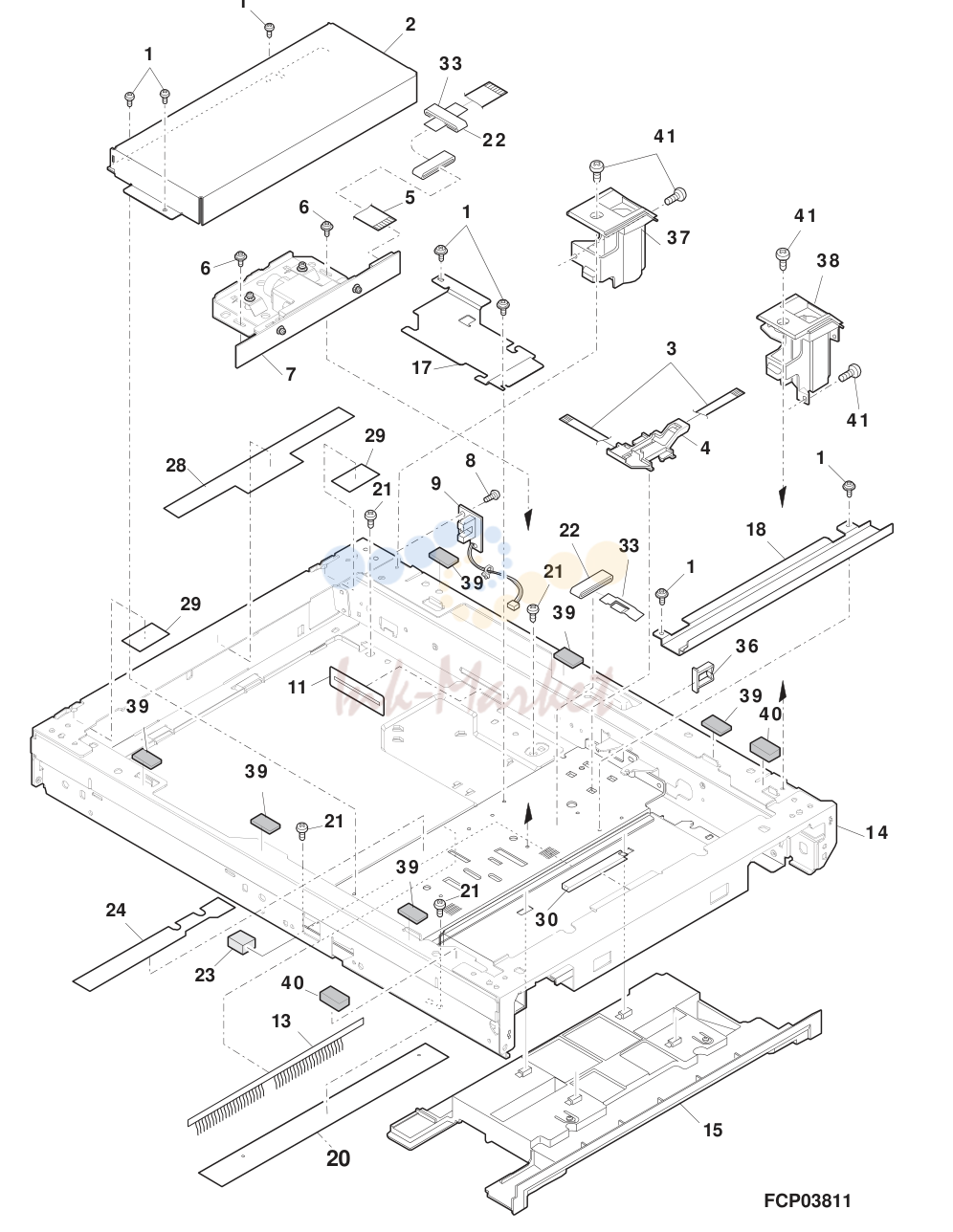

7. 12 Optical frame 2

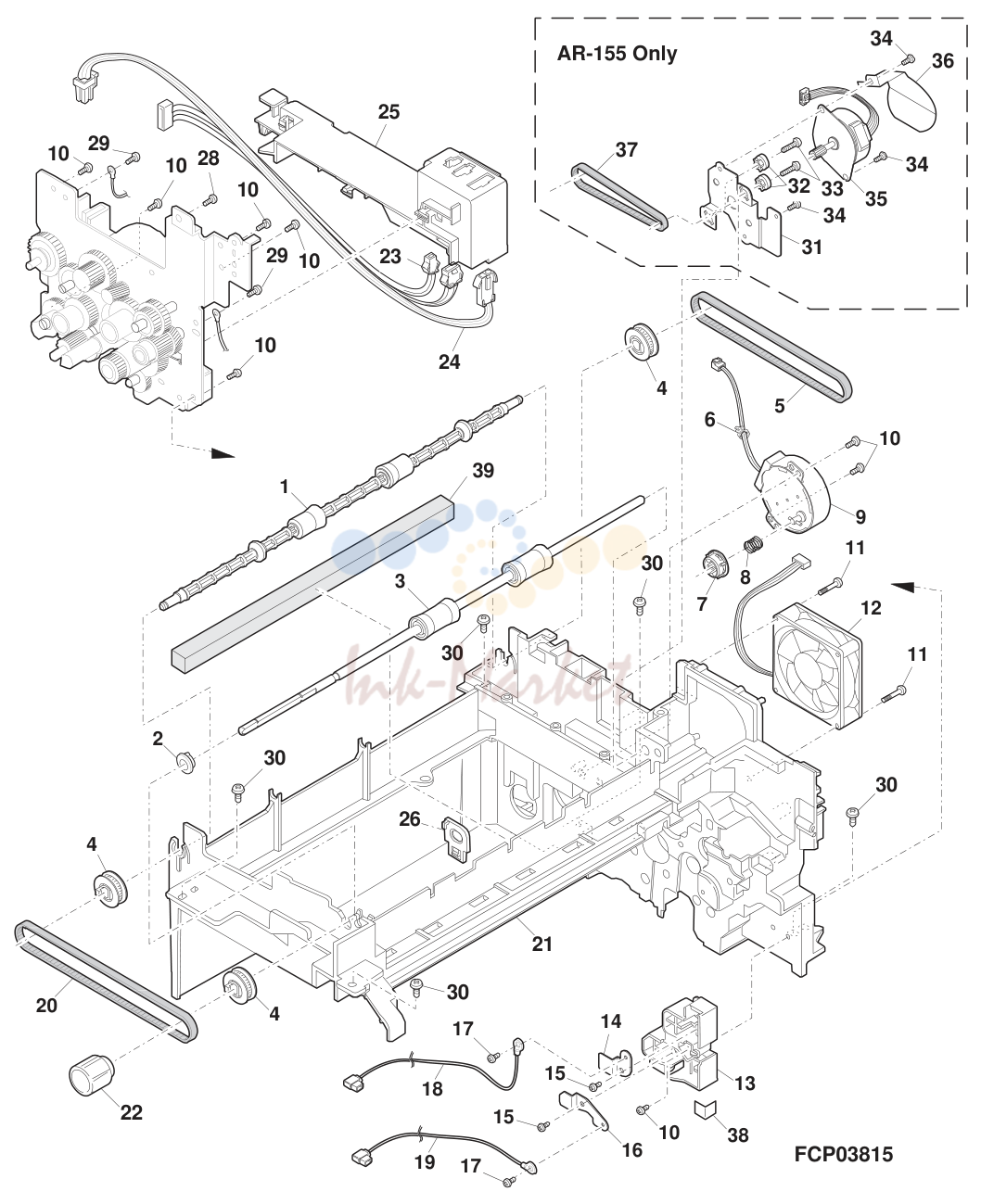

8. 16 Middle frame
9. 17 Base plate unit 1
10. 18 Base plate unit 2
11. 19 Fusing unit
12. 22 Multi Manual paper feeding unit

1. PARTS GUIDE

№	Артикул	Описание
1		Exteriors P Drive unit
2		Original cover unit(AR-F150) Q Multi Manual paper feeding cover unit
3		SPF exteriors(AR-155) R Multi Manual paper feeding unit
4		SPF pick up unit(AR-155) S Socket holder unit
5		SPF transport unit(AR-155) T TC case unit
6		Fax SPF Base tray unit(AR-F151) U 250 Sheets tray(AR-F151)
7		Fax SPF panel & pick up unit(AR-F151) V 2nd frame unit(AR-F151)
8		Fax SPF transport unit(AR-F151) W 2nd Paper feeding unit(AR-F151)
9		Operation panel X DV cartridge unit

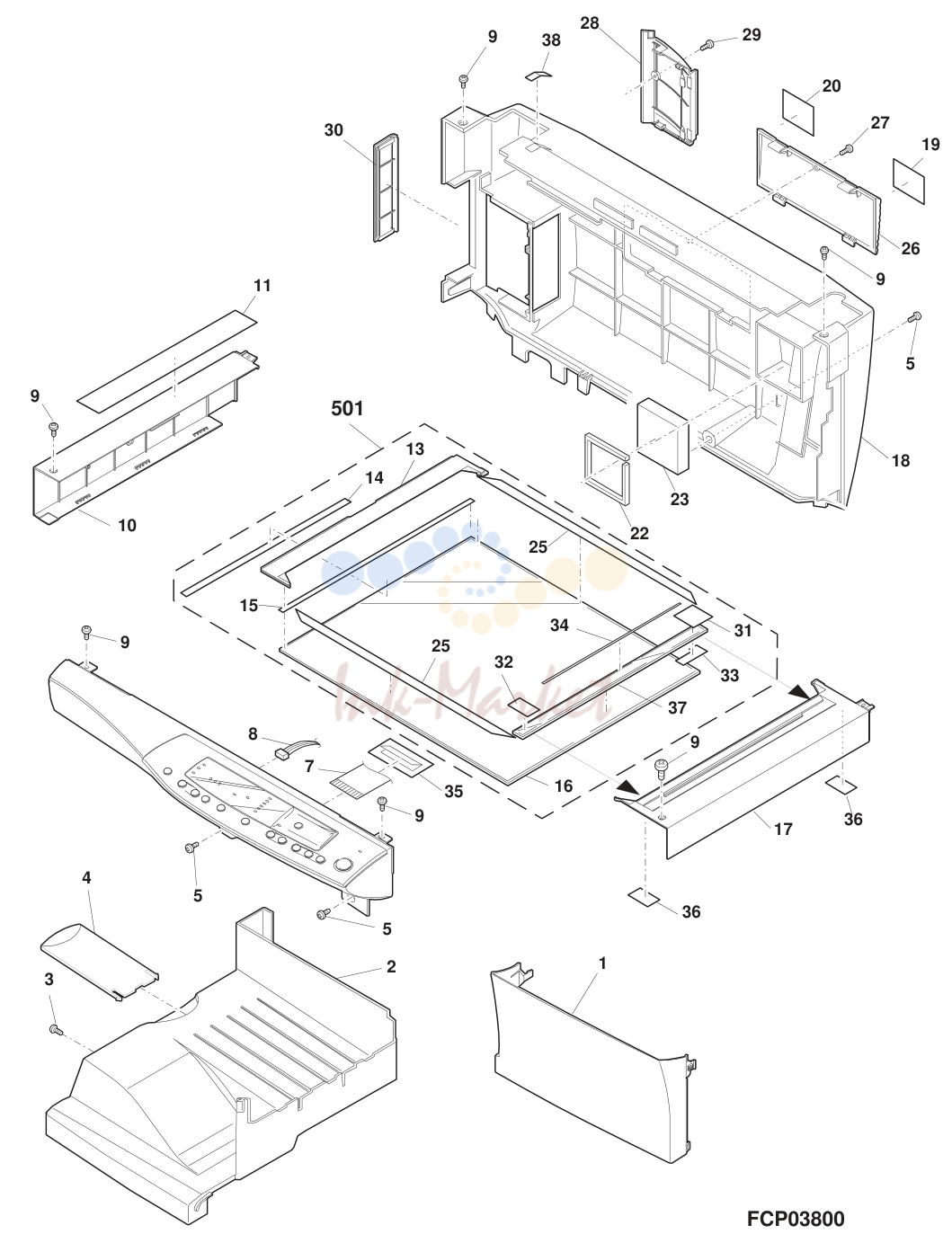

1		Exteriors
1	CCAB-0003QS14 запросить цену →	AQ D Front cover
2	LSOU-0001QSZZ запросить цену →	AW C Delivery tray
3	XEBSE30P08000 запросить цену →	AA C Screw (3·8)
4	LSOU-0008QSZZ запросить цену →	AH C Extension tray
5	XEBSE40P12000 запросить цену →	AA C Screw (4·12)
7	DHAI-0040QSZZ запросить цену →	AK C OP harness
8	DHAI-0049QSZZ запросить цену →	AG C D-RST harness
9	XBBSE30P08000 запросить цену →	AA C Screw (3·8)
10	GCAB-0005QSZZ запросить цену →	AN D Left exterior
11	TLABH0167QSZZ запросить цену →	AF N D Operation instruction label
13	CFIX-0003QS02 запросить цену →	AN D Glass fixing plate
14	PSHEZ0026QSZZ запросить цену →	AE C Sheet
15	PSHEZ0027QSZZ запросить цену →	AC C Table glass fixing sheet
16	PGLSP0001QSZZ запросить цену →	AX C Table glass
17	GCAB-0010QSZ1 запросить цену →	AL D Right exterior
18	GCAB-0028QSZZ запросить цену →	AY D Rear exterior
19	TCAUA0770FCZZ запросить цену →	AB D Service caution label
20	TLABZ3405FCZZ запросить цену →	AB D Version label
22	PMLT-0024QSZZ запросить цену →	AC C Fan cushion
23	PFILZ0002QSZZ запросить цену →	AL D Ozone filter
25	PSHEZ0079QSZZ запросить цену →	AD C Table glass sheet
26	PFTA-0006QSZZ запросить цену →	AG D Rear exterior cover PCL
27	XEBSD30P08000 запросить цену →	AA C Screw (3·8)
28	PCOVP0047QSZZ запросить цену →	AH D Rear exterior cover Fax A
29	XBBSE30P08000 запросить цену →	AA C Screw (3·8)
30	PCOVP0048QSZZ запросить цену →	AF D Rear exterior cover Fax B
31	PSHEZ0093QSZZ запросить цену →	AC C Slit glass sheet R
32	PSHEZ0094QSZZ запросить цену →	AC C Slit glass sheet F
33	PSHEZ0095QSZZ запросить цену →	AD C SPF sheet
34	PTPE-0010QSZZ запросить цену →	AC C Slit lass sheet
35	PSHEZ0141QSZZ запросить цену →	AC C Core holding mylar
36	PCUSS0011QSZZ запросить цену →	AB C SPF glass cushion
37	PGLSP0002QSZZ запросить цену →	AU C SPF slit glass
38	PSHEZ0181QSZZ запросить цену →	AC N C Mylar sheet (AR-150)
501	CFIX-0003QS59 запросить цену →	AZ E Table unit

2. 1 Exteriors

№	Артикул	Описание
2		Original cover unit(AR-F150)
1	GCOVH0003QSZZ запросить цену →	AM D OC cover S
2	GCOVH0004QSZZ запросить цену →	AX D OC cover M
3	PSHEZ0034QSZZ запросить цену →	AV C OC mat
901	CCOVH0004QS51 запросить цену →	BC E OC cover unit
2		Original cover unit(AR-F150)
3		SPF exteriors(AR-155)
1	LSOU-0004QSZZ запросить цену →	AX D Original tray
2	LPLTP0011QSZZ запросить цену →	AH C Control plate F
3	LPLTP0012QSZZ запросить цену →	AH C Control plate R
4	NGERR0377FCZZ запросить цену →	AD C Manual feeding rack gear
5	XEPSD30P08X00 запросить цену →	AA C Screw (3·8X)
6	NGERH0193FCZZ запросить цену →	AB C Manual feeding gear
7	MSPRP0059QSZZ запросить цену →	AD C Control plate spring
8	PCOVP0036QSYZ запросить цену →	AK D Rack cover
9	LSOU-0006QSZZ запросить цену →	AL D Middle tray
10	PCOVP0022QSZZ запросить цену →	AR N C Upper cover
11	CFRM-0011QS55 запросить цену →	BE N E SPF pick up unit
12	LBNDJ0013FCZ1 запросить цену →	AA C Wire band
13	XEBSE40P12000 запросить цену →	AA C Screw (4·12)
14	XEBSE40P14000 запросить цену →	AA C Screw (4·14)
15	XHBSE30P10000 запросить цену →	AA C Screw (3·10)
16	XBPSD30P06KS0 запросить цену →	AA C Screw (3·6KS)
17	RPLU-0005QSZZ запросить цену →	AQ B Gate solenoid
18	MLEVP0036QSZZ запросить цену →	AD C Delivery gate lever
19	MSPRD0126QSZZ запросить цену →	AC C Delivery gate spring
20	PSPO-0004QSZZ запросить цену →	AB C Delivery gate sponge
21	PSHEP0038QSZZ запросить цену →	AE C Base tray sheet
22	XEBSE30P14000 запросить цену →	AA C Screw (3·14)
23	PSHEZ0151QSZZ запросить цену →	AD C Motor sheet DSPF
24	XBPSD30P08KS0 запросить цену →	AA C Screw (3·8KS)
25	MLEVF0041QSZZ запросить цену →	AD C Lever
26	NBRGM5006BCZZ запросить цену →	AB C Metal D (B-F6-7)
27	PRNGP0090FCZZ запросить цену →	AA C Ring (E5)
28	LPLTP0014QSZZ запросить цену →	AK C Delivery gate
29	PSHEZ0068QSZZ запросить цену →	AC C PS sheet
30	MHNG-0005QSZZ запросить цену →	AY N C DSPF hinge L
3		SPF exteriors(AR-155)
31	PCUSS0016QSZZ запросить цену →	AB C Middle tray cushion
32	PSHEZ0119QSZZ запросить цену →	AE C OC mat sheet DF
33	LX-BZ0016QSZZ запросить цену →	AC C Screw (3·8)
34	PSPO-0003QSZZ запросить цену →	AC C Sponge
35	XRESP20-04000 запросить цену →	AA C E type ring
36	NROLP0011QSZZ запросить цену →	AD C Delivery roller
37	PSPO-0001QSZZ запросить цену →	AB C Sponge
38	NSFTZ0013QSZZ запросить цену →	AF C Delivery shaft
39	LPLTP0041QSZZ запросить цену →	AE C Pressure plate
40	XBPSD30P10KS0 запросить цену →	AB C Screw (3·10KS)
41	MSPRD0070QSZZ запросить цену →	AC C Delivery spring B
42	MSPRD0069QSZZ запросить цену →	AC C Delivery spring A
43	NSFTZ0014QSZZ запросить цену →	AP C shaft
44	PSHEZ0118QSZZ запросить цену →	AE C OC mat sheet DR
45	MHNG-0006QSZZ запросить цену →	AY N C DSPF hinge R
46	NROLP0010QSZZ запросить цену →	AD C Transport roller
47	MSPRP0052QSZZ запросить цену →	AD C Delivery spring
48	MSPRD0154QSZZ запросить цену →	AD C Delivery earth spring
49	NSFTZ0009QSZZ запросить цену →	AE C Transport shaft
50	MSPRP0060QSZZ запросить цену →	AD C Transport spring
51	MSPRC0149QSZZ запросить цену →	AC C PS earth spring SPF
52	LPLTM0122QSZZ запросить цену →	AD C Support plate earth
53	LPLTM0096QSZZ запросить цену →	AF C Base tray reinforce plate
54	LSOU-0007QSZZ запросить цену →	BC N D Base tray R
55	XEBSD30P08000 запросить цену →	AA C Screw (3·8)
56	PCUSS0010QSZ1 запросить цену →	AV C OC mat
3		SPF exteriors(AR-155)
4		SPF pick up unit(AR-155)
1	GCAB-0008QSZZ запросить цену →	AM D Open and shut exterior
2	PSPO-0002QSZZ запросить цену →	AC C Stopper sponge
4	MARMP0003QSZ1 запросить цену →	AD C Stopper arm
5	LSTPP0007QSZZ запросить цену →	AC C Paper stopper R
6	XEBSD30P08000 запросить цену →	AA C Screw (3·8)
7	CPWBF0009QS51 запросить цену →	AG E SPF sensor PWB
8	DHAI-0055QSZZ запросить цену →	AK C Sensor harness
9	MLEVP0009QSZZ запросить цену →	AD C Set detect lever ACT
10	MLEVP0010QSZZ запросить цену →	AE C Open and shut detect lever ACT
11	RPLU-0004QSZ1 запросить цену →	AQ B PU solenoid
12	XBPSD30P06KS0 запросить цену →	AA C Screw (3·6KS)
13	MARMP0002QSZZ запросить цену →	AD C Solenoid arm
14	MSPRT0067QSZ1 запросить цену →	AB C Solenoid arm spring
15	XRESP40-06000 ✓ в наличии	AA C E type ring
16	NGERH0073QSZZ ✓ в наличии	AE C Clutch gear (20T)
17	PPIPP0010QSZZ ✓ в наличии	AD C Clutch sleeve R
18	MSPRC1316FCZ1 ✓ в наличии	AE C MF clutch spring B
19	LBOSZ1508FCZZ запросить цену →	AG C Cam boss A2
20	LBSHZ0303FCZZ запросить цену →	AC C M bushing C
21	NSFTZ0012QSZZ запросить цену →	AG C Clutch shaft
23	NPLYZ0010QSZZ запросить цену →	AE C 20MXL pulley
24	XRESP30-06000 запросить цену →	AA C E type ring
25	MSPRT0066QSZ1 запросить цену →	AC C Clutch pawl spring
26	PTME-0019QSZZ запросить цену →	AD C Clutch pawl
27	NROLP0024QSZZ запросить цену →	AL C Pick up roller
28	NGERH0990FCZZ запросить цену →	AB C Gear (16T)
29	XPSSP20-07000 запросить цену →	AA C Spring pin (f2-7)
30	NGERH0992FCZZ ✓ в наличии	AB C Gear (20T)
31	NROLR0922FCZZ запросить цену →	AR C Manual feeding roller
32	NSFTZ0011QSZZ запросить цену →	AG C PF shaft
33	MSPRC0115QSZZ запросить цену →	AB C Paper feeding spring
34	MARMP0004QSZZ запросить цену →	AF C Pick up arm
35	LFRM-0011QSZ1 запросить цену →	AL N C Paper feedind frame
36	MSPRD0114QSZ1 запросить цену →	AD C PF frame spring
901	CFRM-0011QS56 запросить цену →	BK E SPF pick up unit
4		SPF pick up unit(AR-155)
5		SPF transport unit(AR-155)
1	PSHEZ2174FCZZ запросить цену →	AB C Paper feeding sheet
2	PSHEZ0039QSZZ ✓ в наличии	AG C Sheet
3	LPLTP0013QSZZ запросить цену →	AD C Plate
4	MSPRC0062QSZZ запросить цену →	AC C Pressure spring
5	PGIDM0022QSZZ запросить цену →	AN C Paper feeding paper guide upper
6	NROLM0027QSZZ запросить цену →	AP C Delivery roller R
7	PBRSR0003QSZZ запросить цену →	AL B Discharge brush
8	PGIDH0028QSZZ запросить цену →	AK C Paper feeding paper guide lower
9	XEBSD30P08000 запросить цену →	AA C Screw (3·8)
10	PGIDM0057QSZZ запросить цену →	AL C U-turn R paper guide
11	DHAI-0147QSZ2 запросить цену →	AW C SPF interface harness R
12	XHBSE30P06000 запросить цену →	AA C Screw (3·6)
13	RMOTP0013QSZZ запросить цену →	BB B SPF motor
14	PSPO-0004QSZZ запросить цену →	AB C Delivery gate sponge
15	RPLU-0015QSZZ запросить цену →	AS B Solenoid
16	LBNDJ0013FCZ1 запросить цену →	AA C Wire band
17	LFRM-0015QSZZ запросить цену →	AK C Drive frame R
18	XBBSD30P04000 запросить цену →	AA C Screw (3·4)
19	XBPSD30P05K00 запросить цену →	AA C Screw (3·5K)
20	XRESP50-06000 запросить цену →	AA C E type ring
21	PSHEP3029FCZZ запросить цену →	AA C Flange sheet DUP2
22	NBLTT0011QSZZ запросить цену →	AG B Belt (85MXL4.8)
23	NGERH0047QSZZ запросить цену →	AF C Gear (48T/15T)
24	XPSSP20-09000 запросить цену →	AA C Spring pin (f2-9)
25	NBRGM5006BCZZ запросить цену →	AB C Metal D (B-F6-7)
26	NGERH0079QSZZ запросить цену →	AD C Gear (30T)
27	NBRGC0098FCZZ запросить цену →	AC C Bearing
28	PCLC-0002QSZZ ✓ в наличии	AV B Transport clutch
29	XRESP40-06000 ✓ в наличии	AA C E type ring
30	LFRM-0014QSZZ запросить цену →	AE C Frame RD
31	MSPRP0065QSZZ запросить цену →	AD C Open and shut lock spring
32	XEBSD30P12000 запросить цену →	AA C Screw (3·12)
33	NPLYZ0146FCZZ запросить цену →	AB C 22MXL pulley (22MXL)
34	NBLTT0010QSZZ запросить цену →	AG B Belt (74MXL4.8)
35	JKNBZ0004QSZZ запросить цену →	AD C JAM release knob
36	MSPRC0063QSZZ запросить цену →	AB C Delivery paper guide spring
37	RDTCT0004QSZZ запросить цену →	AL B Inlet detect sensor
38	PGIDM0021QSZZ запросить цену →	AQ C Transport R paper guide
39	LPLTP0015QSZZ ✓ в наличии	AH C Turnover gate
40	NROLM0026QSZZ запросить цену →	AQ C Transport roller
41	PGIDH0027QSZZ запросить цену →	AK C Delivery R paper guide
42	PSHEZ0164QSZZ запросить цену →	AF C White sheet
43	NROLM0022QSZZ запросить цену →	AP C PS roller
44	PSHEZ0162QSZZ запросить цену →	AB C Harness protection sheet R
45	MSPRD0163QSZZ запросить цену →	AC C Earth spring
5		SPF transport unit(AR-155)

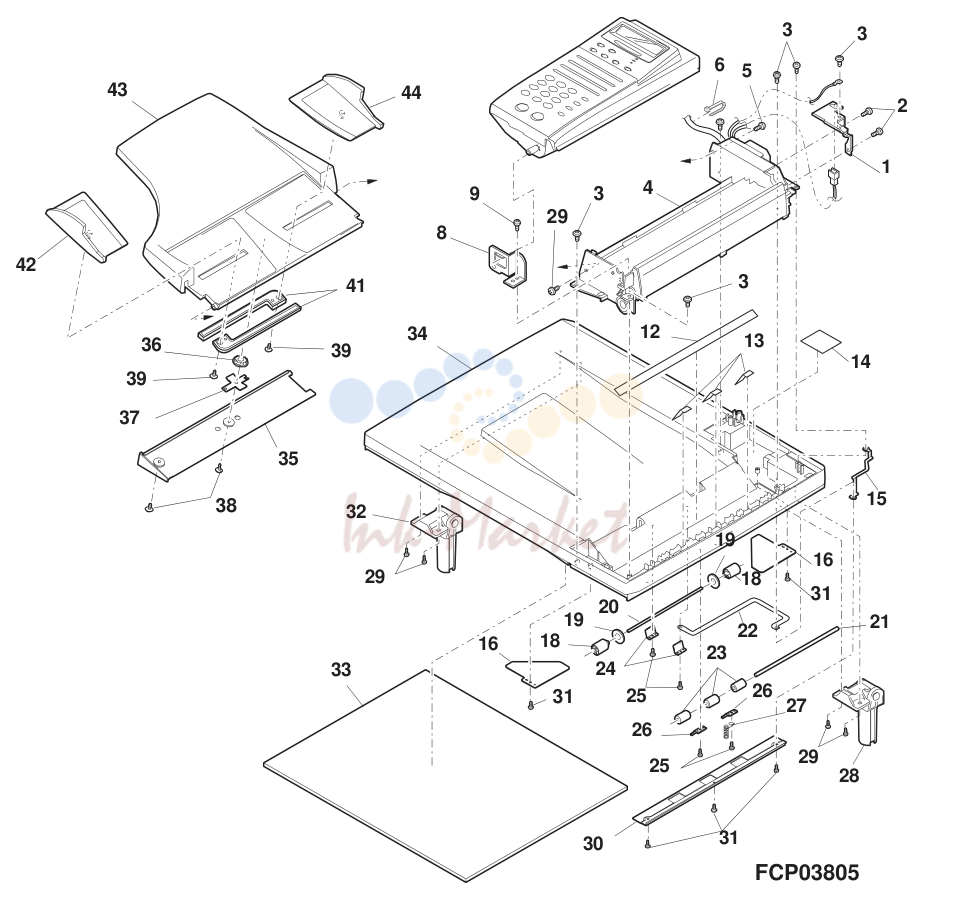

6		Fax SPF Base tray unit(AR-F151)
1	LANGT0005QSZZ запросить цену →	AD C Shaft holding angle R
2	XEBSD30P10000 запросить цену →	AA C Screw (3·10)
3	XEBSD40P10000 запросить цену →	AA C Screw (4·10)
4	PGIDM0024QSZZ запросить цену →	AQ C Transport PG
6	LBNDJ0013FCZ1 запросить цену →	AA C Wire band
8	LANGT0004QSZZ запросить цену →	AC C Shaft holding angle F
9	XEBSD30P12000 запросить цену →	AA C Screw (3·12)
12	PSHEP0038QSZZ запросить цену →	AE C Base tray sheet
13	PSHEP0063QSZZ запросить цену →	AC C Transport sheet
14	PSHEZ0102QSZZ запросить цену →	AD C Motor pressure sheet
15	MSPRP0113QSZ1 запросить цену →	AD C Earth spring
16	PSHEP0037QSZ1 запросить цену →	AE C OC sheet
18	NROLP0011QSZZ запросить цену →	AD C Delivery roller
19	PSPO-0001QSZZ запросить цену →	AB C Sponge
20	NSFTZ0010QSZZ запросить цену →	AE C Delivery shaft
21	NSFTZ0009QSZZ запросить цену →	AE C Transport shaft
22	PSHEZ0112QSZZ запросить цену →	AE C Delivery earth sheet SPF
23	NROLP0010QSZZ запросить цену →	AD C Transport roller
24	MSPRT0061QSZZ запросить цену →	AC C Delivery spring
25	XEBSD30P08000 запросить цену →	AA C Screw (3·8)
26	MSPRP0060QSZZ запросить цену →	AD C Transport spring
27	MSPRC0149QSZZ запросить цену →	AC C SPF earth spring
28	MHNG-0004QSZZ запросить цену →	AX C SPF hinge R
29	XEBSE40P14000 запросить цену →	AA C Screw (4·14)
30	LPLTM0096QSZZ запросить цену →	AF C Base tray reinforce plate
31	LX-BZ0016QSZZ запросить цену →	AC C Screw
32	MHNG-0003QSZZ запросить цену →	AX C SPF hinge L
33	PCUSS0010QSZ1 запросить цену →	AV C OC mat
34	LSOU-0005QSZ3 запросить цену →	BB C Base tray
35	PCOVP0036QSZZ запросить цену →	AK D Rack cover
36	NGERH0193FCZZ запросить цену →	AB C UC manual feed gear
37	MSPRP0059QSZZ запросить цену →	AD C Control plate spring
38	XEPSD30P08X00 запросить цену →	AA C Screw (3·8X)
41	NGERR0377FCZZ запросить цену →	AD C Manual feed gear
42	LPLTP0140QSZZ запросить цену →	AF C Control plate R
43	LSOU-0020QSZZ запросить цену →	AT C Original tray
44	LPLTP0139QSZZ запросить цену →	AF C Control plate F

3. 6 Fax SPF Base tray unit(AR-F151)

№	Артикул	Описание
7		Fax SPF panel & pick up unit(AR-F151)
2	CCAB-0027QS01 запросить цену →	AS N D Operation panel
3	JBTN-0039QSZZ запросить цену →	AE N C Enter key
4	JBTN-0038QSZZ запросить цену →	AF N C Function key
5	CBTN-0041QS01 запросить цену →	AH N E Stop key
6	CBTN-0040QS01 запросить цену →	AH N E Start key
7	JBTN-0036QSZZ запросить цену →	AF N C One tach key
8	CBTN-0037QS01 запросить цену →	AK N E Tenkey
9	CPWBF0046QS51 запросить цену →	BH N E Fax panel PWB
10	XEBSD26P06000 запросить цену →	AA C Screw (2.6·6)
11	PSPO-0006QSZ1 запросить цену →	AB C Stoper cushion Fax
12	NSFTZ0012QSZZ запросить цену →	AG C Clutch shaft
13	XRESP40-06000 ✓ в наличии	AA C E type ring
14	LBOSZ1508FCZZ запросить цену →	AG C Cam boss A2
15	MSPRC1316FCZ1 ✓ в наличии	AE C MF clutch spring B
16	PPIPP0008QSZZ запросить цену →	AD C SPF clutch sleeve
17	NGERH0073QSZZ ✓ в наличии	AE C Clutch gear (20T)
18	LBSHZ0303FCZZ запросить цену →	AC C M bushing C
19	MARMP0003QSZ1 запросить цену →	AD C Stopper arm
20	LSTPP0008QSZZ запросить цену →	AD N C Paper stopper F
21	RPLU-0017QSZZ запросить цену →	AQ B Fax solenoid
22	MLEVP0009QSZZ запросить цену →	AD C Set detect lever ACT
23	MLEVP0010QSZZ запросить цену →	AE C Open and shut detect lever ACT
24	MSPRT0067QSZ1 запросить цену →	AB C Solenoid arm spring
25	MARMP0002QSZZ запросить цену →	AD C Solenoid arm
26	LPLTP0150QSZZ запросить цену →	AG N C Fax filter base
27	MLEVP0011QSZ1 запросить цену →	AE C Setdetect lever B4
28	LFRM-0033QSZZ запросить цену →	AP N D Paper feeding frame
29	PTME-0019QSZZ запросить цену →	AD C Clutch pawl
30	MSPRT0066QSZ1 запросить цену →	AC C Clutch pawl spring
31	XBPSD30P06KS0 запросить цену →	AA C Screw (3·6K)
32	NPLYZ0010QSZZ запросить цену →	AE C 20MXL pulley
37	DHAI-0160QSZZ запросить цену →	AH N C Sensor harness
39	DHAI-0159QSZ1 запросить цену →	AN N C Fax OP harness
40	CPWBF0009QS52 запросить цену →	AU N E Fax sensor PWB
41	XEBSD30P08000 запросить цену →	AA C Screw (3·8)
42	MARMP0004QSZZ запросить цену →	AF C Pick up arm
44	MSPRC0115QSZZ запросить цену →	AB C Paper feeding spring
45	NGERH0992FCZZ ✓ в наличии	AB C Gear (20T)
46	NROLR0922FCZZ запросить цену →	AR C Manual paper feed roller
47	XPSSP20-07000 запросить цену →	AA C Spring pin (f2-7)
48	NSFTZ0011QSZZ запросить цену →	AG C Paper feeding shaft
49	NROLP0024QSZZ запросить цену →	AL C Pick up roller
50	XRESP30-06000 запросить цену →	AA C E type ring
51	NGERH0990FCZZ запросить цену →	AB C Gear (16T)

4. 7 Fax SPF panel & pick up unit(AR-F151)

№	Артикул	Описание
8		Fax SPF transport unit(AR-F151)
1	LPLTM0146QSZZ запросить цену →	AD C PG reinforce plate
2	XEBSD30P08000 запросить цену →	AA C Screw (3·8)
3	PGIDM0058QSZZ запросить цену →	AK N C U-turn paper guide
4	XEBSD30P12000 запросить цену →	AA C Screw (3·12)
5		VSP50PB518P// AL B Speaker unit
6	XEPSD30P08X00 запросить цену →	AA C Screw (3·8X)
7	PCOVP0043QSZZ запросить цену →	AL D Rear cover
8	PCOVP0042QSZZ запросить цену →	AH D Front cover
9	RMOTP0013QSZZ запросить цену →	BB B SPF motor
10	LFRM-0013QSZZ запросить цену →	AG D Drive frame
11	MARMP0001QSZZ запросить цену →	AF C Drive arm
12	NGERH0972FCZZ запросить цену →	AB C Gear (27T)
13	LX-BZ0012QSZZ запросить цену →	AC C Screw
14	LBNDJ0013FCZ1 запросить цену →	AA C Wire band
15	MSPRT0064QSZ1 запросить цену →	AC C Drive arm spring
16	XEBSD30P08000 запросить цену →	AA C Screw (3·8)
17	XBPSD30P05K00 запросить цену →	AA C Screw (3·5K)
18	NBLTT0006QSZZ запросить цену →	AG C Belt (83MXL4.8)
19	XRESP50-06000 запросить цену →	AA C E type ring
20	PSHEP3029FCZZ запросить цену →	AA C Flange sheet DUP2
21	NGERH0047QSZZ запросить цену →	AF C Gear (48T/15T)
22	XPSSP20-09000 запросить цену →	AA C Spring pin (f2-9)
23	NBRGC0098FCZZ запросить цену →	AC C Bearing R
24	XEBSD30P08000 запросить цену →	AA C Screw (3·8)
25	NBRGM5006BCZZ запросить цену →	AB C Metal D (B-F6-7)
26	LFRM-0012QSZZ запросить цену →	AD D Frame R
27	PGIDM0024QSZ2 запросить цену →	AQ C Transport PG
28	MSPRC0063QSZZ запросить цену →	AB C Delivery PG spring
29	NROLM0023QSZZ запросить цену →	AP C Delivery roller
30	NROLM0022QSZZ запросить цену →	AP C PS roller
31	PSHEZ0164QSZZ запросить цену →	AF C White sheet
32	PGIDH0029QSZZ запросить цену →	AL C Delivery paper guide
33	PBRSR0003QSZZ запросить цену →	AL B Discharge brush
34	DHAI-0161QSZ2 запросить цену →	BA N C SPF interface harness
35	JKNBZ0004QSZZ запросить цену →	AD C JAM release knob
37	NBLTT0003QSZZ запросить цену →	AG C Belt (91MXL4.8)
38	NPLYZ0146FCZZ запросить цену →	AB C Pulley (22MXL)
41	MSPRP0065QSZZ запросить цену →	AD C Open and shut lock spring
42	PSHEZ2174FCZZ запросить цену →	AB C Paper feeding sheet
43	LPLTP0013QSZZ запросить цену →	AD C Plate
44	PSHEZ0039QSZZ ✓ в наличии	AG C Plape
45	MSPRC0062QSZZ запросить цену →	AC C Pressure spring
46	RDTCT0004QSZZ запросить цену →	AL B Inlet detect sensor
47	DHAI-0162QSZZ запросить цену →	AE N C Speaker harness
50	PTUBP0119FCZZ запросить цену →	AB N C MC protect tube
8		Fax SPF transport unit(AR-F151)
9		Operation panel
1	PFILZ0007QSZ5 запросить цену →	AS N C Operation filter (AR-150)
2	CBTN-0009QS01 запросить цену →	AG E Copy key
3	JBTN-0010QSZZ запросить цену →	AC C Copy key smoke
4	JBTN-0005QSZZ запросить цену →	AC C % Key
5	CBTN-0004QS04 запросить цену →	AG E Operation key R
6	JBTN-0008QSZ1 запросить цену →	AG C Operation key L
7	MSPRP0015QSZZ запросить цену →	AC C Operation PWB earth spring
8	CPWBF0014QS62 запросить цену →	BA N E Operation PWB (AR-150)
9	XEBSE30P08000 запросить цену →	AA C Screw (3·8)
10	CPNLC0002QS43 запросить цену →	AV N E Operation panel (AR-150)
9		Operation panel
10		Side door unit
1	GCAB-0007QSZ1 запросить цену →	AU D Side door (AR-155)
2	PTME-0004QSZZ запросить цену →	AG C Lock pawl
3	MSPRT0029QSZZ запросить цену →	AC C Lock pawl spring
4	PGIDM0008QSZZ запросить цену →	AD C Hinge guide
5	LPLTM0132QSZZ запросить цену →	AH C Earth plate (AR-155)
6	MSPRD0076QSZ1 запросить цену →	AD C Earth spring
7	XHBSE30P06000 запросить цену →	AA C SCrew (3·6)
8	XEBSE30P06000 запросить цену →	AA C Screw (3·6)
9	LFRM-0003QSZ2 запросить цену →	AP D Side door inner frame (AR-155)
10	XEBSD30P10000 запросить цену →	AA C Screw (3·10)
11	MSPRC0032QSZZ запросить цену →	AB C Transcription pressure spring
12	DHAI-0047QSZZ запросить цену →	AH C TCFB harness
13	MSPRC0031QSZZ запросить цену →	AB C PS earth spring
14	MSPRC0030QSZZ запросить цену →	AC C PS pressure spring
15	NSFTZ0006QSZZ запросить цену →	AG C PS shaft
16	XRESP30-06000 запросить цену →	AA C E type ring
17	NROLP1122FCZZ ✓ в наличии	AF C PS upper roller
18	CHLDZ0010QS52 запросить цену →	AU E Transcription holder unit
21	XEPSD30P08X00 запросить цену →	AA C Screw (3·8)(AR-155)
22	NGERH0048QSZZ запросить цену →	AE C DUP drive gear (AR-155)
23	NGERH0051QSZZ запросить цену →	AE C DUP drive gear A (AR-155)
24	NROLP0025QSZZ ✓ в наличии	AM C DUP drive roller (AR-155)
25	MSPRC0050QSZZ запросить цену →	AB C DUP pressupe spring (AR-155)
26	NROLP1122FCZZ ✓ в наличии	AF C PS upper roller (AR-155)

5. 10 Side door unit

№	Артикул	Описание
11		Optical frame
1	PWIR-0003QSZZ запросить цену →	AR C MB wire
2	CHLDZ0019QS31 запросить цену →	BC E 2nd,3rd mirror holder unit
3	CREFL0003QS31 запросить цену →	BQ E Copy lamp unit
4	LPLTM5111FCZZ запросить цену →	AC C Wire fixing plate
5	XBPSD30P05K00 запросить цену →	AA C Screw (3·5K)
6	DHAI-0041QSZZ запросить цену →	AF C CL lead harness
7	LX-BZ0005QSZZ запросить цену →	AA C Screw
8	CPLTM0026QS01 запросить цену →	AH B Pulley fixing plate F
9	NPLYZ0005QSZZ запросить цену →	AG C Pulley
10	NPLYZ0006QSZZ запросить цену →	AD C L pulley
11	XRESP40-05000 запросить цену →	AA C E type ring
12	CDAIU0002QS01 запросить цену →	BG D Optical base plate
13	XHBSE30P08000 запросить цену →	AA C Screw (3·8)
14	LRALM0003QSZZ запросить цену →	AG C MB-B rail R
15	LRALM0002QSZZ запросить цену →	AF C MB-B rail F
16	LX-BZ0004QSZZ запросить цену →	AB C Screw (M3·6)
17	XRESP70-08000 запросить цену →	AA C E type ring
18	NGERH0027QSZZ запросить цену →	AH C Mirror motor idle gear
19	MSPRC0040QSZZ запросить цену →	AB C MB drive spring
20	RMOTP0011QSZZ запросить цену →	BA B Mirror Motor
21	CPLTM0025QS01 запросить цену →	AH B Mirror motor fixing plate
22	XRESP50-06000 запросить цену →	AA C E type ring
23	NBRGC0387FCZ1 запросить цену →	AC C Bearing
24	XPSSJ30-12000 запросить цену →	AB C Spring pin (f3-12)
25	NPLYZ0004QSZZ запросить цену →	AG C Winder drive shaft pulley
26	NBLTT0002QSZZ запросить цену →	AH C Winder drive belt
27	LX-BZ0324FCZZ запросить цену →	AA C Screw (3·4)
28	NPLYZ0003QSZZ запросить цену →	AM C Winder pulley
29	LX-BZ0049FCZZ запросить цену →	AB C Screw (4·6)
30	NSFTZ0008QSZZ запросить цену →	AQ C Winder drive shaft
31	NBRGC0133FCZ1 запросить цену →	AC C PF bearing (M8)
32	LX-WZ0119FCZZ запросить цену →	AA C Washer

6. 11 Optical frame 1

№	Артикул	Описание
12		Optical frame
1	XHBSE30P08000 запросить цену →	AA C Screw (3·8)
2	PCASZ0003QSZZ запросить цену →	AK D Dark box
3	DHAI-0041QSZZ запросить цену →	AF C CL lead harness
4	LHLDZ0011QSZZ запросить цену →	AD C CL lead holder
5	DHAI-0042QSZZ запросить цену →	AK C ICU-CCD harness
6	LX-BZ0004QSZZ запросить цену →	AB C Screw (M3·6)
7	CDAIU0008QS51 запросить цену →	BC D Lens unit
8	XBBSD30P08000 запросить цену →	AA C Screw (3·8)
9	CPWBF1177FC5A запросить цену →	AG E MHPS sensor PWB
11	PSHEP0042QSZZ запросить цену →	AC C Edge protect sheet
13	PBRSR0002QSZZ запросить цену →	AK C Discharge brush
14	CDAIU0002QS01 запросить цену →	BG D Optical base plate
15	PGIDM0007QSZZ запросить цену →	AP C U-turn rib guide upper
17	LPLTM0097QSZZ запросить цену →	AE C CCD harness cover
18	LPLTM0098QSZZ запросить цену →	AE C CCD PWB cover
20	PSHEZ0066QSZZ запросить цену →	AE C Lens base plate lower sheet
21	XEBSE40P12000 запросить цену →	AA C Screw (4·12)
22	RCORF0002QSZZ запросить цену →	AE C Ferrite core
23	PGSK-1004DCZZ запросить цену →	AF C Gasket
24	PSHEZ0074QSZZ запросить цену →	AE C Optical protection sheet
28	PSHEZ0081QSZ1 запросить цену →	AD C Cabinet hooksheet A
29	PSHEZ0082QSZZ запросить цену →	AB C Cabinet hooksheet B
30	PSHEZ0111QSZZ запросить цену →	AC C Protection sheet
33	PSHEZ0072QSZZ запросить цену →	AE C Core holding mylar
36	LHLDW2133SCZZ запросить цену →	AC C Locking wire holder (LWS-1M)
37	PGIDM0059QSZZ запросить цену →	AG C Hinge guide L (AR-150)
38	PGIDM0060QSZZ запросить цену →	AG C Hinge guide R (AR-150)
39	PGUMS0004QSZZ запросить цену →	AA C Table glass cushion
40	PCUSS0011QSZZ запросить цену →	AB C Glass cution
41	XBBSE30P08000 запросить цену →	AA C Screw (3·8)

7. 12 Optical frame 2

№	Артикул	Описание
13		LSU unit
1	XEBSD30P12000 запросить цену →	AA C Screw (3·12)
2	DHAI-0155QSZ1 запросить цену →	AT C LSU harness
3	LBNDJ0013FCZ1 запросить цену →	AA C Wire band
4	DUNTK0013QS11 запросить цену →	BT E LSU unit (A4600D)
5	MSPRT0019QSZZ запросить цену →	AB C Delivery paper guide spring
6	PSHEZ0141QSZZ запросить цену →	AC C Core holding mylar
13		LSU unit
14		Mirror holder unit
1	PSHEZ0048QSZZ запросить цену →	AE C Reflector protect sheet
2	LHLDZ0019QSZZ запросить цену →	AN C 2nd,3rd mirror holder
3	XBPSD40P06KS0 запросить цену →	AA C Screw (4·6KS)
4	NPLYZ0007QSZZ запросить цену →	AG C W pulley
5	LHLDZ0013QSZZ запросить цену →	AD C CL guide holder
6	XEBSD40P06000 запросить цену →	AA C Screw (4·6)
7	CSLI-0103FC31 запросить цену →	AF B Slider (4pcs/set)
8	LX-BZ0335FCZZ запросить цену →	AA C Screw (4·6)(Red)
9	CPLTM0029QS01 запросить цену →	AH B Pulley fixing plate R
10	PCUSS0009QSZZ запросить цену →	AA C MB-B cushion R
11	LFIX-0284FCZZ запросить цену →	AC C Mirror fixing plate
12	PMIR-0002QSZZ запросить цену →	AN B 2nd,3rd mirror
13	CPLTM0028QS01 запросить цену →	AH B Pulley fixing plate F
14	PCUSS0201FCZZ запросить цену →	AA C MB-B cushion
901	CHLDZ0019QS31 запросить цену →	BC E 2nd,3rd mirror holder unit
14		Mirror holder unit
15		Deliyvery paper guide unit(AR-F151/AR-150)
1	NROLP0008QSZZ запросить цену →	AD C Delivery roller upper
2	MSPRT0020QSZZ запросить цену →	AB C Delivery roller spring
4	CPWBF1177FC57 запросить цену →	AG E POD sensor PWB
5	MLEVP0005QSZZ запросить цену →	AD C Delivery actuator
6	PGIDM0006QSZ2 запросить цену →	AM C Delivery paper guide
7	MSPRC0021QSZZ запросить цену →	AB C Delivery transport roller spring
8	NROLP1122FCZZ ✓ в наличии	AF C PS upper roller
9	MSPRC0022QSZ1 запросить цену →	AC C Delivery earth spring
10	DHAI-0168QSZZ запросить цену →	AK C OP harness (AR-155)
11	PSHEZ0080QSZZ запросить цену →	AE C OPE harness core holding mylar
12	RCORF0002QSZZ запросить цену →	AE C Core
15		Deliyvery paper guide unit(AR-F151/AR-150)
16		Middle frame
1	NROLP0007QSZ1 запросить цену →	AQ C Delivery roller lower
2	NBRGC0579FCZZ запросить цену →	AE C Roller bearing
3	NROLP0012QSZ1 запросить цену →	AS C Delivery trasport roller lower (AR-F151/AR-150)
4	NPLYZ0001QSZZ запросить цену →	AE C Pulley (22T)(AR-F151/AR-150)
5	NBLT-0005QSZZ запросить цену →	AH C Delivery roller drive belt (AR-F151/AR-150)
6	LBNDJ0043FCZZ запросить цену →	AA C Snap band (SG-130)
7	NCPL-0006QSZZ запросить цену →	AC N C Hopper cupring S
8	MSPRC0024QSZZ запросить цену →	AA C Hopper spring
9	RMOTD0009QSZZ запросить цену →	AU B Toner motor
10	XEBSD30P10000 запросить цену →	AA C Screw (3·10)
11	XEBSD30P30000 запросить цену →	AA C Screw (3·30)
12	NFANP0001QSZ1 запросить цену →	AX B Fan
13	LHLDZ0018QSZZ запросить цену →	AE C TC high voltage holder
14	QSLP-0006QSZZ запросить цену →	AE C BC HV electrode plate
15	XEBSD30P06000 запросить цену →	AA C Screw (M3·6)
16	QSLP-0005QSZZ запросить цену →	AE C TC HV electrode plate
17	XBPSC30P06K00 запросить цену →	AA C Screw (3·6K)
18	DHAI-0046QSZZ запросить цену →	AH C BC harness
19	DHAI-0048QSZZ запросить цену →	AG C TC harness
20	NBLTT0001QSZZ запросить цену →	AH C Belt
21	LFRM-0035QSZZ запросить цену →	AZ N D Centher frame
22	JKNBZ0001QSZZ запросить цену →	AE C Roller rotation knob
23	DHAI-0037QSZ1 запросить цену →	AS C PPD2 interface harness
24	DHAI-0029QSZZ запросить цену →	AN C HL harness 1 (100V series)
25	PGIDM0009QSZZ запросить цену →	AG C Harness guide
26	LPINS0008QSZZ запросить цену →	AD N C DV guide pin
28	LX-BZ3006SC0S запросить цену →	AA C Screw (3·6)
29	XBBSD30P08000 запросить цену →	AA C Screw (3·8)
30	XEBSE40P12000 запросить цену →	AA C Screw (4·12)
31	LPLTM0133QSZ1 запросить цену →	AE C DUP motor sink (AR-155)
32	PSPAZ0017QSZZ запросить цену →	AK C DUP spacer (AR-155)
33	XEBSD30P10000 запросить цену →	AA C Screw (3·10)
34	XHBSE30P06000 запросить цену →	AA C Screw (3·6)(AR-155)
35	RMOTP0012QSZZ запросить цену →	AW B DUP transport motor (AR-155)
36	PSHEZ0156QSZZ запросить цену →	AE C Harness protection sheet (AR-155)
37	NBLTT0004QSZZ запросить цену →	AH C Belt (AR-155)
38	PSHEZ0155QSZZ запросить цену →	AD C Sheet (AR-155)
39	PMLT-0026QSZZ запросить цену →	AC C Cushion

Каталог очень большой (1203 позиций). Показаны первые 7 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
