1. PARTS GUIDE

№	Артикул	Альт. артикул	Описание
1			Exteriors N TC case unit
2			Original cover unit O 250 Sheets tray
3			Operation panel P DV cartridge unit
4			Side door unit Q Harness
5			Optical frame 1 R Process unit
6			Optical frame 2 S Packing material & accessories
7			LSU unit T Operation PWB
8			Mirror holder unit U GDI Memory PWB
9			Deliyvery paper guide unit V POD sensor PWB
1			Exteriors
1	CCAB-0003QS18 запросить цену →	41330500700	AR N D Front cover (AR-151)
2	LSOU-0001QSHZ запросить цену →	41330520700	AW N D Delivery tray
3	XEBSE30P08000 запросить цену →	41330607300	AA C Screw (3· 8)
4	LSOU-0008QSHZ запросить цену →	41330521200	AG N D Extension tray
5	XEBSE40P12000 запросить цену →	41330607600	AA C Screw (4· 12)
7	DHAI-0040QSZZ запросить цену →	41330507100	AK C OP harness
8	TLABZ0058QSZZ запросить цену →	41330575200	AD C Class 1 label
9	XBBSE30P08000 запросить цену →	41330605200	AA C Screw (3· 8)
10	GCAB-0005QSHZ запросить цену →	41330510800	AN N D Left exterior
11	TLABH0301QSZZ запросить цену →	41330575100	AG N C Operation instruction label
13	CFIX-0003QS12 запросить цену →	41330501900	AM N D Glass fixing plate
14	PSHEZ0026QSZZ запросить цену →	41330553000	AE C Shading sheet
15	PSHEZ0027QSZZ запросить цену →	41330553100	AC C Table glass fixing sheet
16	PGLSP0001QSZZ запросить цену →	41330548800	AX B Table glass
17	GCAB-0010QSH1 запросить цену →	41330511200	AM N D Right exterior (AR-151)
18	GCAB-0028QSHZ запросить цену →	41330511300	AY N D Rear exterior (AR-151)
19	TCAUA0770FCZZ запросить цену →	41330574000	AB D Service caution label
22	PMLT-0024QSZZ запросить цену →	41330550000	AC C Fan cushion
23	PFILZ0002QSZZ запросить цену →	41330546000	AL D Ozone filter
25	PSHEZ0079QSHZ запросить цену →	41330554100	AD N C Table glass sheet
26	PFTA-0006QSHZ запросить цену →	41330546400	AG N D Rear exterior cover PCL (AR-151)
27	XEBSD30P08000 запросить цену →	41330606500	AA C Screw (3· 8) (AR-151)
28	PCOVP0047QSHZ запросить цену →	41330544500	AH N D Rear exterior cover Fax A (AR-151)
29	XBBSE30P08000 запросить цену →	41330605200	AA C Screw (3· 8) (AR-151)
30	PCOVP0048QSHZ запросить цену →	41330544600	AE N D Rear exterior cover Fax B (AR-151)
31	PSHEZ0093QSHZ запросить цену →	41330554500	AC N C Slit glass sheet R (AR-151)
32	PSHEZ0094QSHZ запросить цену →	41330554600	AB N C Slit glass sheet F (AR-151)
33	PSHEZ0095QSZZ запросить цену →	41330554700	AD C SPF shading sheet (AR-151)
34	PTPE-0010QSZZ запросить цену →	41330558100	AC C Slit glass tape (AR-151)
35	PSHEZ0141QSZZ запросить цену →	41330555200	AC C Core holding mylar
37	PGLSP0002QSZZ запросить цену →	41330548900	AU B SPF slit glass (AR-151)
38	PSHEZ0181QSHZ запросить цену →	41330555500	AC N C Mylar sheet (AR-151)

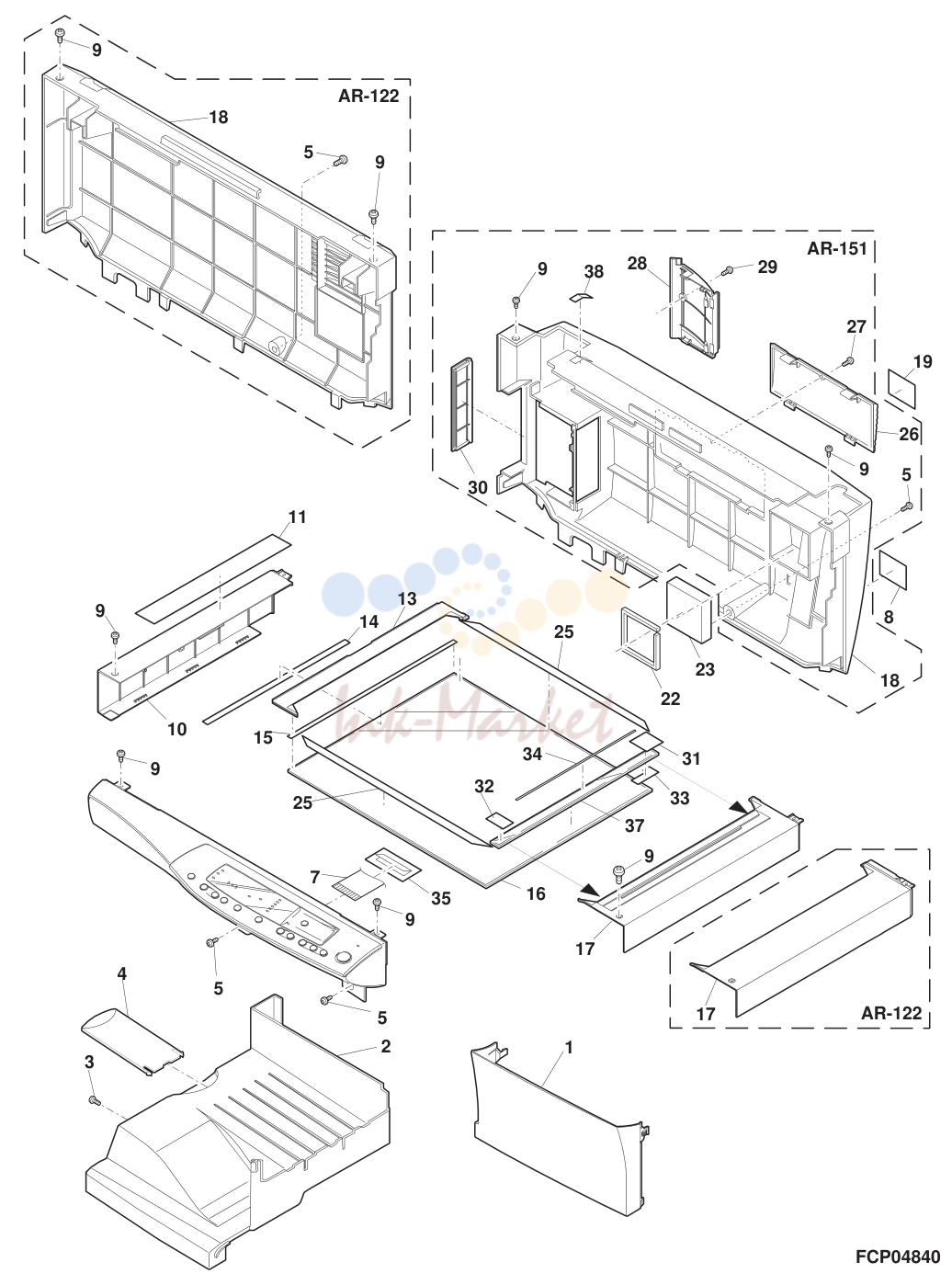

2. 1 Exteriors

№	Артикул	Альт. артикул	Описание
2			Original cover unit
1	GCOVH0003QSHZ запросить цену →	41330511900	AH N D OC cover S
2	GCOVH0004QSHZ запросить цену →	41330512000	AV N D OC cover M
3	PSHEZ0034QSZ1 запросить цену →	41330553300	AV D OC mat
901	CCOVH0004RS53 запросить цену →	41330501200	BN N E OC cover unit
2			Original cover unit
3			Operation panel
1	PFILZ0007QS22 запросить цену →	41330546100	AS N D Operation filter
2	CBTN-0009QS04 запросить цену →	41330500300	AF N E Copy key
3	JBTN-0010QSZZ запросить цену →	41330512500	AC C Copy key smoke
4	JBTN-0005QSZZ запросить цену →	41330512300	AC C % Key
5	CBTN-0004QS07 запросить цену →	41330500200	AG N E Operation key R
6	JBTN-0008QSHZ запросить цену →	41330512400	AF N C Operation key L
7	MSPRP0015QSZZ запросить цену →	41330530300	AC C Operation PWB earth spring
8	CPWBF0014QSF2 запросить цену →	41330504600	BC N E Operation PWB (AR-151)
9	XEBSE30P08000 запросить цену →	41330607300	AA C Screw (3· 8)
10	CPNLC0002QS0M запросить цену →	41330503900	AU N D Operation panel
11	XEBSE30P06000 запросить цену →	41330607200	AA C Screw (3· 6)
3			Operation panel
4			Side door unit
1	GCAB-0007QSHZ запросить цену →	41330511000	AU N D Side door
2	PTME-0004QSZZ запросить цену →	41330557300	AG N C Lock pawl
3	MSPRT0029QSZZ запросить цену →	41330531300	AC C Lock pawl spring
4	PGIDM0008QSZZ запросить цену →	41330547000	AD C Hinge guide
5	LPLTM0043QSZZ запросить цену →	41330518300	AD C Earth plate
6	MSPRD0076QSZ1 запросить цену →	41330529800	AD C Earth spring
7	XHBSE30P06000 запросить цену →	41330608500	AA C Screw (3· 6)
8	XEBSE30P06000 запросить цену →	41330607200	AA C Screw (3· 6)
9	LFRM-0003QSZ1 запросить цену →	41330514900	AP D Side door inner frame
10	XEBSD30P10000 запросить цену →	41330606600	AA C Screw (3· 10)
11	MSPRC0032QSZZ запросить цену →	41330527100	AB C Transcription pressure spring
12	DHAI-0047QSZZ запросить цену →	41330507600	AH C TCFB harness
13	MSPRC0031QSZZ запросить цену →	41330527000	AB C PS earth spring
14	MSPRC0030QSZZ запросить цену →	41330526900	AC C PS pressure spring
15	NSFTZ0006QSZ1 запросить цену →	41330541000	AG C PS shaft
16	XRESP30-06000 запросить цену →	41330609300	AA C E type ring
17	NROLP1122FCZZ ✓ в наличии	41330540400	AF C PS upper roller
18	CHLDZ0010RS52 запросить цену →	41330502700	AU E Transcription holder unit
4			Side door unit
5			Optical frame
1	PWIR-0003QSZZ запросить цену →	41330558400	AR C MB wire
2	CHLDZ0019QS31 запросить цену →	41330502800	BC E 2nd,3rd mirror holder unit
3	CREFL0003QS33 запросить цену →	41330505900	BQ E Copy lamp unit
4	LPLTM5111FCZZ запросить цену →	41330519200	AC C Wire fixing plate
5	XBPSD30P05K00 запросить цену →	41330605500	AA C Screw (3· 5K)
6	DHAI-0041QSZZ запросить цену →	41330507200	AF C CL lead harness
9	NPLYZ0005QSZZ запросить цену →	41330538500	AG C Pulley
10	NPLYZ0006QSZZ запросить цену →	41330538600	AD C L pulley
11	XRESP40-05000 запросить цену →	41330609400	AA C E type ring
12	CDAIU0002QS01 запросить цену →	41330501300	BG D Optical base plate
13	XHBSE30P06000 запросить цену →	41330608500	AA C Screw (3· 6)
14	LRALM0003QSZZ запросить цену →	41330520500	AG C MB-B rail R
15	LRALM0002QSZZ запросить цену →	41330520400	AF C MB-B rail F
16	LX-BZ0004QSZZ запросить цену →	41330522000	AB C Screw (M3· 6)
17	XRESP70-08000 запросить цену →	41330609700	AA C E type ring
18	NGERH0027QSZZ запросить цену →	41330536000	AH C Mirror motor idle gear
19	MSPRC0040QSZZ запросить цену →	41330527200	AB C MB drive spring
20	RMOTP0011QSZZ запросить цену →	41330566900	BA B Mirror Motor
21	CPLTM0025QS01 запросить цену →	41330503200	AH C Mirror motor fixing plate
22	XRESP50-06000 запросить цену →	41330609600	AA C E type ring
23	NBRGC0387FCZ1 запросить цену →	41330533200	AC C Bearing
24	XPSSJ30-12000 запросить цену →	41330608900	AB C Spring pin (f 3-12)
25	NPLYZ0004QSZZ запросить цену →	41330538400	AG C Winder drive shaft pulley
26	NBLTT0002QSZZ запросить цену →	41330532300	AH B Winder drive belt
27	LX-BZ0324FCZZ запросить цену →	41330522600	AA C Screw (3· 4)
28	NPLYZ0003QSZZ запросить цену →	41330538300	AM C Winder pulley
29	LX-BZ0049FCZZ запросить цену →	41330522500	AB C Screw (4· 6)
30	NSFTZ0008QSZZ запросить цену →	41330541100	AQ C Winder drive shaft
31	NBRGC0133FCZ1 запросить цену →	41330533100	AC C PF bearing (M8)
32	LX-WZ0119FCZZ запросить цену →	41330523300	AA C Washer
5			Optical frame
6			Optical frame
1	XHBSE30P08000 запросить цену →	41330608600	AA C Screw (3· 8)
2	PCASZ0003QSZZ запросить цену →	41330542500	AK C Dark box
3	DHAI-0041QSZZ запросить цену →	41330507200	AF C CL lead harness
4	LHLDZ0011QSZZ запросить цену →	41330516500	AD C CL lead holder
5	DHAI-0042QSZZ запросить цену →	41330507300	AK C ICU-CCD harness
6	LX-BZ0004QSZZ запросить цену →	41330522000	AB C Screw (M3· 6)
7	CDAIU0008RS51 запросить цену →	41330501400	BC E Lens unit
8	XBBSD30P08000 запросить цену →	41330605000	AA C Screw (3· 8)
9	CPWBF1177DS5A запросить цену →	41330505400	AT E MHPS sensor PWB
10	PGSK-0001QSZZ запросить цену →	41330549000	AG C Gasket
11	PSHEP0042QSZZ запросить цену →	41330552300	AC C Edge protect sheet
12	PGSK-0006QSZZ запросить цену →	41330549100	AE C Gasket
13	PBRSR0002QSZ1 запросить цену →	41330541800	AH B Discharge brush
14	CDAIU0002QS01 запросить цену →	41330501300	BG D Optical base plate
15	PGIDM0007QSZZ запросить цену →	41330546900	AP C U-turn rib guide upper
17	LPLTM0097QSZZ запросить цену →	41330518600	AE C CCD harness cover
18	LPLTM0098QSZZ запросить цену →	41330518700	AE C CCD PWB cover
20	PSHEZ0066QSZZ запросить цену →	41330553700	AE C Lens base plate lower sheet
21	XEBSE40P12000 запросить цену →	41330607600	AA C Screw (4· 12)
22	RCORF0002QSZZ запросить цену →	41330564700	AE C Ferrite core
23	PGSK-1004DCZZ запросить цену →	41330549200	AF C Gasket
24	PSHEZ0074QSZZ запросить цену →	41330553900	AE C Optical protection sheet
28	PSHEZ0081QSZ1 запросить цену →	41330554300	AD C Cabinet hooksheet A
29	PSHEZ0082QSZZ запросить цену →	41330554400	AB C Cabinet hooksheet B
30	PSHEZ0111QSZZ запросить цену →	41330554900	AC C Protection sheet (AR-151)
33	PSHEZ0072QSZZ запросить цену →	41330553800	AE C Core holding mylar
36	LHLDW2133SCZZ запросить цену →	41330516200	AC C Locking wire holder (LWS-1M)
37	PGIDM0059QSHZ запросить цену →	41330548500	AF N C Hinge guide L (AR-151)
38	PGIDM0060QSHZ запросить цену →	41330548600	AF N C Hinge guide R (AR-151)
39	PGUMS0004QSZZ запросить цену →	41330549300	AA C Table glass cushion
40	PCUSS0011QSZZ запросить цену →	41330545300	AB C Glass cution (AR-151)
41	XBBSE30P08000 запросить цену →	41330605200	AA C Screw (3· 8) (AR-151)
6			Optical frame
7			LSU unit
1	XEBSD30P12000 запросить цену →	41330606700	AA C Screw (3· 12)
2	DHAI-0155QSZ1 запросить цену →	41330508800	AT C LSU harness
3	LBNDJ0013FCZ1 запросить цену →	41330513400	AA C Wire band
4	DUNTK0013QS11 запросить цену →	41330510400	BT E LSU unit (A4600D)
5	MSPRT0019QSZZ запросить цену →	41330531100	AB C Delivery paper guide spring
8			Mirror holder unit
1	PSHEZ0048QSZZ запросить цену →	41330553600	AE C Reflector protect sheet
2	LHLDZ0019QSZZ запросить цену →	41330517000	AN C 2nd,3rd mirror holder
3	XBPSD40P06KS0 запросить цену →	41330606000	AA C Screw (4· 6KS)
4	NPLYZ0007QSZZ запросить цену →	41330538700	AG C W pulley
5	LHLDZ0013QSZZ запросить цену →	41330516600	AD C CL guide holder
6	XEBSD40P06000 запросить цену →	41330606900	AA C Screw (4· 6)
7	CSLI-0103FC31 запросить цену →	41330506100	AF D Slider (4pcs/set)
8	LX-BZ0335FCZZ запросить цену →	41330522700	AA C Screw (4· 6)(Red)
9	CPLTM0029QS01 запросить цену →	41330503400	AH C Pulley fixing plate R
10	PCUSS0009QSZZ запросить цену →	41330545100	AA C MB-B cushion R
11	LFIX-0284FCZZ запросить цену →	41330514800	AC C Mirror fixing plate
12	PMIR-0002QSZZ запросить цену →	41330549400	AN B 2nd,3rd mirror
13	CPLTM0028QS01 запросить цену →	41330503300	AH C Pulley fixing plate F
14	PCUSS0201FCZZ запросить цену →	41330545400	AA C MB-B cushion
901	CHLDZ0019QS31 запросить цену →	41330502800	BC E 2nd,3rd mirror holder unit
7			LSU unit 8 Mirror holder unit
9			Deliyvery paper guide unit
1	NROLP0046QSZZ запросить цену →	41330540000	AC C Delivery roller upper
2	MSPRT0020QSZZ запросить цену →	41330531200	AB C Delivery roller spring
4	CPWBF1177DS57 запросить цену →	41330505100	AV E POD sensor PWB
5	MLEVP0005QSZZ запросить цену →	41330524900	AD C Delivery actuator
6	PGIDM0006QSZ2 запросить цену →	41330546800	AM C Delivery paper guide
7	MSPRC0021QSZZ запросить цену →	41330526200	AB C Delivery transport roller spring
8	NROLP1122FCZZ ✓ в наличии	41330540400	AF C PS upper roller
9	MSPRC0022QSZ1 запросить цену →	41330526300	AC C Delivery earth spring
10	DHAI-0040QSZZ запросить цену →	41330507100	AK C OP harness
11	PSHEZ0080QSZZ запросить цену →	41330554200	AE C OP harness core holding mylar
12	RCORF0002QSZZ запросить цену →	41330564700	AE C Ferrite core
14	DHAI-0155QSZ1 запросить цену →	41330508800	AT C LSU harness
9			Deliyvery paper guide unit
10			Middle frame
1	NROLP0007QSZ1 запросить цену →	41330539400	AQ C Delivery roller lower
2	NBRGC0579FCZZ запросить цену →	41330533300	AE C Roller bearing
3	NROLP0012QSZ1 запросить цену →	41330539700	AS C Delivery trasport roller lower
4	NPLYZ0001QSZZ запросить цену →	41330538100	AE C Pulley (22T)
5	NBLT-0005QSZZ запросить цену →	41330532100	AH B Delivery roller drive belt
6	LBNDJ0043FCZZ запросить цену →	41330513600	AA C Snap band (SG-130)
7	NCPL-0006QSZZ запросить цену →	41330534000	AC C Hopper cupring S
8	MSPRC0024QSZZ запросить цену →	41330526500	AA C Hopper spring
9	RMOTD0009QSZZ запросить цену →	41330566700	AU B Toner motor
10	XEBSD30P10000 запросить цену →	41330606600	AA C Screw (3· 10)
11	XEBSD30P30000 запросить цену →	41330606800	AA C Screw (3· 30)
12	NFANP0005QSZZ запросить цену →	41330610600	AW B Fan [Asia,Oceania]
13	LHLDZ0018QSZZ запросить цену →	41330516900	AE C TC high voltage holder
14	QSLP-0006QSZZ запросить цену →	41330562400	AE C BC HV electrode plate
15	XEBSD30P06000 запросить цену →	41330606400	AA C Screw (M3· 6)
16	QSLP-0005QSZZ запросить цену →	41330562300	AE C TC HV electrode plate
17	XBPSC30P06K00 запросить цену →	41330605400	AA C Screw (3· 6K)
18	DHAI-0046QSZZ запросить цену →	41330507500	AH C BC harness
19	DHAI-0048QSZZ запросить цену →	41330507700	AG C TC harness
20	NBLTT0001QSZZ запросить цену →	41330532200	AH B Belt
21	LFRM-0035QSZZ запросить цену →	41330515800	AZ D Middle frame
22	JKNBZ0001QSZZ запросить цену →	41330512900	AE C Roller rotation knob
23	DHAI-0037QSZ1 запросить цену →	41330507000	AS C PPD2 interface harness
24	DHAI-0057QSZZ запросить цену →	41330508100	AN C HL harness
25	PGIDM0009QSZZ запросить цену →	41330547100	AG C Harness guide
26	LPINS0010QSZZ запросить цену →	41330517300	AD C DV guide pin
28	LX-BZ3006SC0S запросить цену →	41330523100	AA C Screw (3· 6)
29	XBBSD30P08000 запросить цену →	41330605000	AA C Screw (3· 8)
30	XEBSE40P12000 запросить цену →	41330607600	AA C Screw (4· 12)
35	LHLDW1334FCZZ запросить цену →	41330516100	AA C Holder (AR-151)
39	PMLT-0026QSZZ запросить цену →	41330550100	AC C Cushion
10			Middle frame
19			17 FCP04849

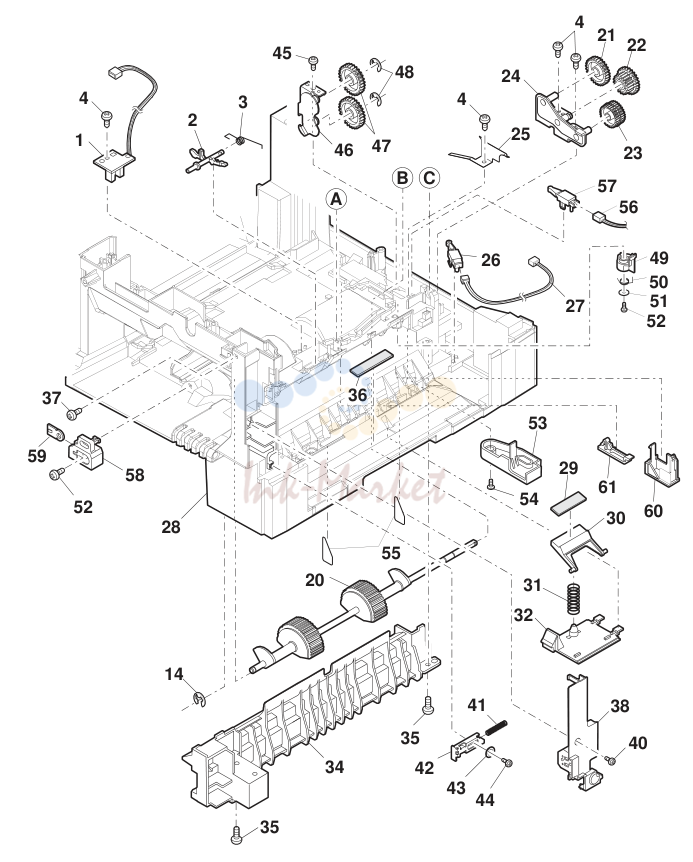

11			Base plate unit
1	CPWBF1177DS58 запросить цену →	41330505200	AQ E PPD1sensor PWB
2	MLEVP0006QSZZ запросить цену →	41330525000	AD C PS front actuator
3	MSPRC0026QSZZ запросить цену →	41330526600	AB C PS front actuator spring
4	XEBSE30P10000 запросить цену →	41330607400	AA C Screw (3· 10)
5	PGIDM0010QSZ1 запросить цену →	41330547200	AG C TC front guide upper
6	XRESP50-06000 запросить цену →	41330609600	AA C E type ring
7	NROLR0013QSZZ запросить цену →	41330540500	AQ C PS lower roller
8	NBRGC0100FCZ1 запросить цену →	41330533000	AC C Bearing
9	NGERH0020QSZZ запросить цену →	41330535500	AG C Cluth gear (26T)
10	PPIPP0109FCZ1 ✓ в наличии	41330550700	AC C Pipe A
11	MSPRC1316FCZ1 ✓ в наличии	41330529000	AE C MF clutch spring B
12	XPSSJ20-07000 ✓ в наличии	41330608800	AA C Spring pin (f 2-7)
13	LBOSZ1851FCZZ ✓ в наличии	41330514200	AC C Clutch boss
14	XRESP40-06000 ✓ в наличии	41330609500	AA C E type ring
15	LBOSZ1031FCZZ запросить цену →	41330513800	AC C Clutch boss
16	MSPRC0161QSZZ ✓ в наличии	41330528700	AF C Clutch spring
17	PPIPP0003QSZZ запросить цену →	41330550300	AD C Clutch sleeve
18	NGERH1132FCZZ запросить цену →	41330537700	AH C Clutch gear (29T)
19	NBRGP0562FCZZ запросить цену →	41330533700	AD C Bearing
20	CROLP0015QS01 запросить цену →	41330506000	AU C Paper feeding roller
21	NGERH0022QSZZ ✓ в наличии	41330535700	AC C Gear (33T)
22	NGERH0026QSZZ запросить цену →	41330535900	AD C Gear (21/29T)
23	NGERH0025QSZZ ✓ в наличии	41330535800	AD C W gear (30T)
24	CPLTM0024QS01 ✓ в наличии	41330503100	AG C PF plate
25	LPLTM0046QSZZ запросить цену →	41330518400	AE C PS earth plate
26	QSW-B0003QSZZ запросить цену →	41330563200	AF B Tray detect switch
27	DHAI-0050QSZZ запросить цену →	41330507800	AR C CED1 harness
28	GDAI-0001QSHZ запросить цену →	41330512100	BD N D Base plate
29	PSHEZ2026FCZ1 запросить цену →	41330556200	AB C Sheet M1
30	LHLDZ0017QSZZ запросить цену →	41330516800	AD C Pressure plate holder
31	MSPRC0047QSZZ запросить цену →	41330527400	AA C Pressure plate spring
32	PCOVP0013QSZZ запросить цену →	41330543200	AD D Malti cover
34	LRALP0001QSZZ запросить цену →	41330520600	AM C Base plate rail R
35	XEBSE40P12000 запросить цену →	41330607600	AA C Screw (4· 12)
36	PSHEZ2174FCZZ запросить цену →	41330556300	AB C Paper feeding sheet
37	XBPSD30P08KS0 запросить цену →	41330605800	AA C Screw (3· 8KS)
38	PCOVP0007QSHZ запросить цену →	41330542700	AE N D Sensor cover
40	XEBSE30P12000 запросить цену →	41330607500	AA C Screw (3· 12)
41	MSPRC0077QSZZ запросить цену →	41330528200	AB C Front exterior lever spring
42	LPLTM0016QSZZ запросить цену →	41330517500	AE C Front exterior lever plate
43	LX-WZ0023FCZZ запросить цену →	41330523200	AA C Washer
44	XEBSE30P10000 запросить цену →	41330607400	AA C Screw (3· 10)
45	XEBSE40P12000 запросить цену →	41330607600	AA C Screw (4· 12) (AR-151)
46	CPLTM0038QS02 запросить цену →	41330503500	AG C 2nd joint gear fixing plate (AR-151)
47	NGERH1169FCZZ запросить цену →	41330537800	AF C 2nd joint gear (AR-151)
48	XRESP70-08000 запросить цену →	41330609700	AA C E type ring (AR-151)
49	MLEVP0048QSZZ запросить цену →	41330525700	AD C Width actuator
50	MSPRD0158QSZZ запросить цену →	41330530000	AB C Width actuator spring
51	LX-WZ2028SCZZ запросить цену →	41330523600	AA C Washer (f 12)
52	XEBSD30P08000 запросить цену →	41330606500	AA C Screw (3· 8)
53	PCOVP0051QSZZ запросить цену →	41330544800	AF D OP gear cover
54	LX-BZ0700FCZZ запросить цену →	41330522900	AA C Screw
55	PSHEZ0115QSZ1 запросить цену →	41330555100	AC C Sheet
56	DHAI-0164QSZZ запросить цену →	41330509500	AE C PSW1 sensor harness
57	QSW-B0003QSZZ запросить цену →	41330563200	AF B Tray detect switch
58	LHLDZ0080QSZZ запросить цену →	41330517200	AC C DV fixing block
59	LPLTM5422FCZZ запросить цену →	41330519300	AC C M4 plate
60	PCOVP0008QSZZ запросить цену →	41330542800	AE C 2nd gear cover (AR-122)
61	PCOVP0009QSZZ запросить цену →	41330542900	AE C 2nd connector cover (AR-122)

Каталог очень большой (1098 позиций). Показаны первые 2 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
