Sharp AM-400 — каталог запчастей со схемами

Содержание

1. [1] Cabinet,etc.

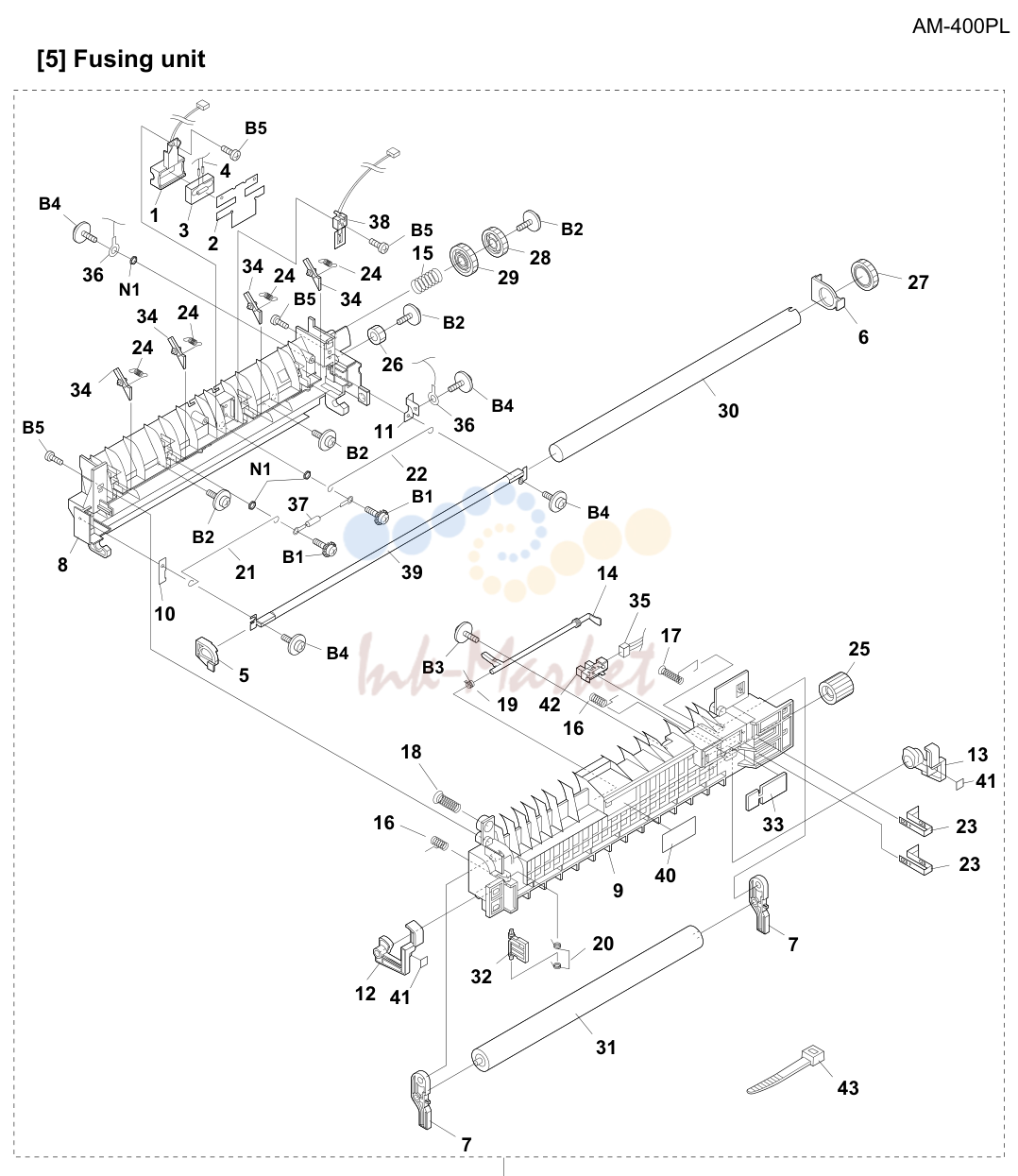

2. [5] Fusing unit

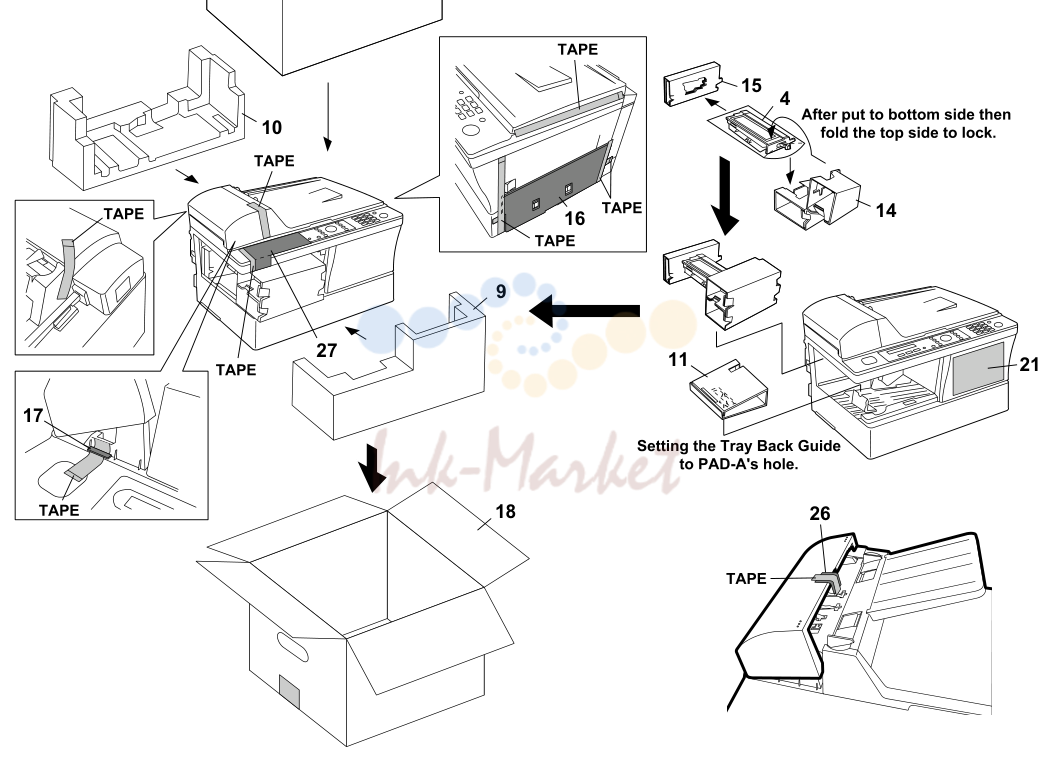

3. [8] Packing material & Accessories

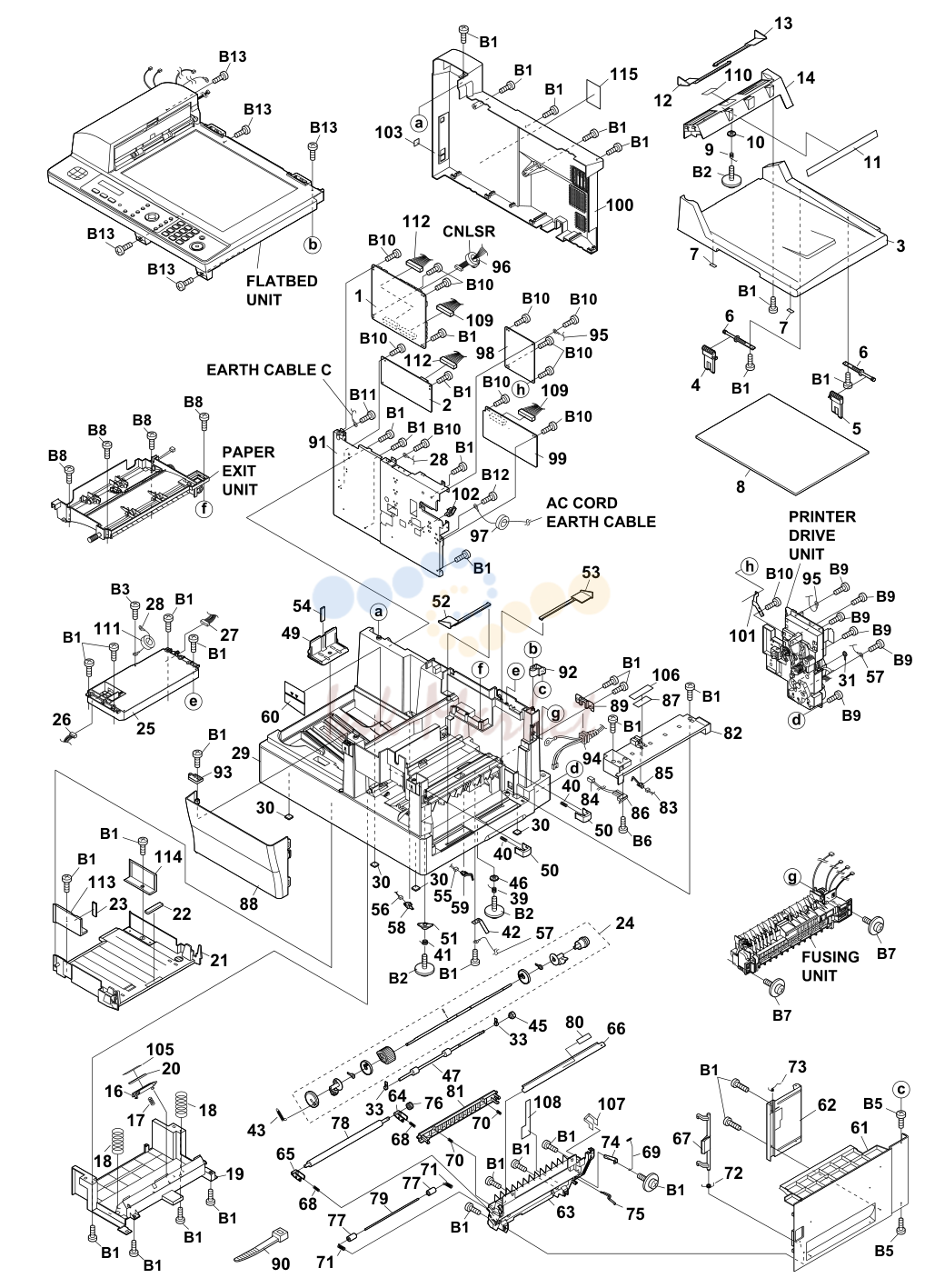

1. [1] Cabinet,etc.

№	Артикул	Описание
1	DCEKC586VXHZZ запросить цену →	N E Control PWB unit(Within ROM)(PL)
1	DCEKC587VXHZZ запросить цену →	N E Control PWB unit(Within ROM)(RA)
2	DCEKL475CXH12 запросить цену →	N E LIU PWB unit(PL)
2	DCEKL475CXH13 запросить цену →	N E LIU PWB unit(RA)
3	GCOVA2510XHSA запросить цену →	BA N C Flatbed cover
4	LPLTP3335XHSA запросить цену →	AF N C Hinge,left
5	LPLTP3336XHSA запросить цену →	AF N C Hinge,right
6	NSFTP2393XHZZ запросить цену →	AF N C Hinge shaft
7	PCUSS2226XHZZ запросить цену →	AE N C Flatbed cushion
8	PSHEZ3855XHZZ запросить цену →	AY N C Back sheet
9	MSPRC3301XHZZ запросить цену →	AB C Hopper spring
10	NGERP2318XHZZ запросить цену →	AD C Pinion gear
11	PBRS-2074XHZZ запросить цену →	AG N C Static brush
12	PGIDM2679XHSA запросить цену →	AF N C Hopper guide,left
13	PGIDM2680XHSA запросить цену →	AF N C Hopper guide,right
14	PHOP-2120XHSA запросить цену →	AQ N C Hopper
16	LPLTP3342XHZZ запросить цену →	AE N C Separate plate
17	MSPRC3505XHZZ запросить цену →	AD N C Separate spring
18	MSPRC3506XHZZ запросить цену →	AF N C Up spring
19	PGIDM2689XHZZ запросить цену →	AW N C Paper guide lower
20	LPLTG3386XHZZ запросить цену →	AL N C Separate rubber
21	LPLTP3349XHZZ запросить цену →	AU N C Rotation plate
22	LPLTG3388XHZZ запросить цену →	AG N C Rotation plate pad
23	PSPO-2001XHZZ запросить цену →	AD C Tray width sponge
24	CROLR2528XH51 запросить цену →	N C PU roller ass'y
25	DUNTK273DXHZZ запросить цену →	BV N E Optical unit(LSU)
26	QCNWN246CXHZZ запросить цену →	AL N C Optical cable
27	QCNWN247CXHZZ запросить цену →	AL N C Optical cable
28	QCNWN316CXHZZ запросить цену →	AG N C Earth cable
29	GCABB2450XHSA запросить цену →	BR N D Bottom cabinet
30	GLEGG2089XHZZ запросить цену →	AE N C Leg rubber
31	LBSHP2113XHZA запросить цену →	AE C Bearing
33	LBSHP2161XHZZ ✓ в наличии	AE N C Regist roller bearing
39	MSPRC3301XHZZ запросить цену →	AB C Guide spring
40	MSPRC3590XHZZ запросить цену →	AE N C DV press spring
41	MSPRD3545XHZZ запросить цену →	AE N C TC stopper spring
42	MSPRP3591XHZZ запросить цену →	AE N C Regist roller spring
43	MSPRT3507XHZZ запросить цену →	AE N C Cam spring
45	NGERH2661XHZZ запросить цену →	AE N C Regist gear,23Z
46	NGERP2318XHZZ запросить цену →	AD C Pinion gear
47	NROLR2527XHZZ запросить цену →	AQ N C Regist roller
49	PGIDM2677XHSA запросить цену →	AG N C Tray back guide
50	PGIDM2687XHZZ запросить цену →	AE N C DV press guide
51	PGIDM2688XHZZ запросить цену →	AE N C TC stopper
52	PGIDM2694XHSA запросить цену →	AE N C Bypass hopper guide,left
53	PGIDM2695XHSA запросить цену →	AE N C Bypass hopper guide,right
54	PSPO-2013XHZZ запросить цену →	AE C Tray back guide sponge
55	QCNWN259CXHZZ запросить цену →	AG N C Tray sensor cable
56	QCNWN278CXHZZ запросить цену →	AG N C P-IN sensor cable
57	QCNWN315CXHZZ запросить цену →	AG N C Earth cable
58	QSW-M2221XHZA запросить цену →	AL N C P-IN sensor
59	QSW-M2296XHZZ запросить цену →	AD C Tray cover sensor
60	TLABM224JXHZZ запросить цену →	AE N D Paper limit label
61	GCOVA2513XHSA запросить цену →	AY N C Right cover
62	LANGF2869XHZZ запросить цену →	AN N C Right cover bracket
63	LFRM-2264XHZZ запросить цену →	AT N C Right cover frame
64	LHLDZ2295XHZZ запросить цену →	AE N C TR roller holder,right
65	LHLDZ2296XHZZ запросить цену →	AE N C TR roller holder,left
66	LPLTM0163GCZZ запросить цену →	AE C Discharge plate
67	MLEVP2410XHSA запросить цену →	AK N C Release lever
68	MSPRC3522XHZZ запросить цену →	AD N C TR spring
69	MSPRC3525XHZZ запросить цену →	AE N C TR term spring B
70	MSPRC3527XHZZ запросить цену →	AD N C Paper guide plate spring
71	MSPRC3576XHZZ запросить цену →	AE N C Pinch roller spring
72	MSPRD3523XHZZ запросить цену →	AE N C Release lever spring
73	MSPRD3548XHZZ запросить цену →	AE N C Discharge spring B
74	MSPRP3524XHZZ запросить цену →	AE N C TC terminal spring
75	MSPRP3534XHZZ запросить цену →	AF N C Discharge spring A
76	NGERH2677XHZZ запросить цену →	AE N C TR gear
77	NROLP2334XHZA запросить цену →	AC C Pinch roller
78	NROLP2530XHZZ запросить цену →	BD N C TR roller
79	NSFTZ2402XHZZ запросить цену →	AK N C Pinch roller shaft
80	PBRS-2075XHZZ запросить цену →	AE N C Static brush
81	PGIDM2699XHZZ запросить цену →	AH N C Paper guide plate
82	PGIDM2692XHSA запросить цену →	AQ N C Bypass guide
83	QCNWN256CXHZZ запросить цену →	AG N C Bypass PE sensor cable
84	QCNWN267CXHZZ запросить цену →	AN N C Inter lock switch cable
85	QSW-M2221XHZA запросить цену →	AL N C Bypass PE sensor
86	QSW-M2343XHZZ запросить цену →	AN N C Inter lock switch
87	TCAUZ2044XHZA запросить цену →	AK N D Laser caution label
88	GCOVA2515XHSA запросить цену →	AU N C Front cover
89	LANGF2870XHZZ запросить цену →	AG N C AC cord bracket
90	LBNDJ2006XHZZ запросить цену →	AA C Band
91	LPLTP3346XHZZ запросить цену →	AZ N C PWB plate
92	PGIDM2678XHZZ запросить цену →	AE N C Right cover pivot
93	PGIDM2700XHZZ запросить цену →	AE N C Front cover pivot
95	QCNWN261CXHZZ запросить цену →	AG N C Earth cable
100	GCOVA2514XHSA запросить цену →	BA N C Rear cover
101	LANGJ2847XHZZ запросить цену →	AG N C Earth plate
102	LHLDW2310XHZZ запросить цену →	AE N C Wire holder
103	PSHEZ3410XHZZ запросить цену →	AB C Jack sheet
105	PSHEP3879XHZZ запросить цену →	AE N C Separate sheet
106	TCAUZ2046XHZZ запросить цену →	AK N D Drum caution label
107	PSHEP3883XHZZ запросить цену →	AG N C Cover sheet
108	PBRS-2076XHZZ запросить цену →	AF N C Static brush
109	QCNWN390CXHZZ запросить цену →	AN N C Power supply cable
110	TLABH208KXHZZ запросить цену →	N D Face up label(PL)
110	TLABH434JXHZZ запросить цену →	N D Face up label(RA)
112	QCNWN392CXHZZ запросить цену →	AL N C LIU cable
113	PGIDM2690XHSA запросить цену →	AY N C A4 width guide,front
114	PGIDM2691XHSA запросить цену →	AY N C A4 width guide,rear
115	TLABH3335XHZZ запросить цену →	AF N D Laser class 1 label
1	DCEKP304DXH01 запросить цену →	BD N E Operation panel PWB unit
2	RUITZ2001XHZZ запросить цену →	AZ N E LCD unit
3	QSW-K0005AWZZ запросить цену →	AC C Tact switch [SW]
4	GCABA2451XHSA запросить цену →	BB N C Flatbed,upper
5	GCOVA2512XHZZ запросить цену →	AH N C Sensor cover
6	JBTN-2483XHSA запросить цену →	AF N C Function key
7	JBTN-2484XHSA запросить цену →	AL N C 12 key
8	JBTN-2486XHSA запросить цену →	AK N C Mode key
9	JBTN-2487XHSA запросить цену →	AK N C Cursor key
10	JBTN-2489XHSA запросить цену →	AE N C Start key
11	MSPRC2568XHZZ запросить цену →	AE N C Pinch roller spring
12	NROLP2334XHZA запросить цену →	AC C Pinch roller
13	NSFTZ2407XHZZ запросить цену →	AH N C Pinch roller shaft
14	PGLSP2064XHZA запросить цену →	N C Sheet glass
15	PGLSP2065XHZZ запросить цену →	AQ N C ADF glass
16	PSHEZ3854XHZZ запросить цену →	AH N C Rear book sheet
17	PSHEZ3866XHZZ запросить цену →	AE N C Blind fold sheet
18	PTPEZ2116XHZZ запросить цену →	AE N C Book long double tape
19	PTPEZ2117XHZZ запросить цену →	AE N C Book short double tape
20	PTPEZ2118XHZZ запросить цену →	AE N C ADF doble tape
21	QCNWN245CXHZZ запросить цену →	AL N C Panel cable
22	QCNWN249CXHZZ запросить цену →	AG N C ORG sensor cable
23	QSW-Z2237XHZB запросить цену →	AL N C ORG sensor
24	PSEL-2043XHZZ запросить цену →	AE N C Shield tape
25	CCNWN346CXH01 запросить цену →	AP N C Speaker ass'y
26	GCABB2452XHSA запросить цену →	BF N C Flatbed,lower
27	LPLTP3338XHZZ запросить цену →	AW N C Reinforce plate
28	LPLTP3339XHZZ запросить цену →	AE N C Pulley plate
29	MLEVP2403XHSA запросить цену →	AG N C Scanner hold lever
30	MLEVP2404XHZZ запросить цену →	AG N C Hold lever
31	MSPRC3542XHZZ запросить цену →	AD N C Tension spring
32	MSPRD3543XHZZ запросить цену →	AE N C Earth spring
33	MSPRD3560XHZZ запросить цену →	AE N C Speaker spring
34	MSPRD3570XHZZ запросить цену →	AE N C Earth spring
35	NPLYD2088XHZZ запросить цену →	AC C Pulley
36	NSFTZ2396XHZZ запросить цену →	AG N C Pulley shaft
37	NSFTZ2397XHZZ запросить цену →	AS N C Guide shaft
38	PTPEZ2127XHZZ запросить цену →	AC N C Double tape
39	QCNWN254CXHZZ запросить цену →	AG N C Home position sensor cable
40	QSW-M2324XHZZ запросить цену →	AN C Home position sensor
41	LHLDZ2299XHZZ запросить цену →	AH N C CIS holder
42	LHLDZ2300XHZZ запросить цену →	AG N C Shaft holder
43	MSPRC3572XHZZ запросить цену →	AE N C CIS spring
44	PGIDM2704XHZZ запросить цену →	AE N C CIS guide,left
45	PGIDM2705XHZZ запросить цену →	AE N C CIS guide,right
46	QCNWN248CXHZZ запросить цену →	AN N C CIS cable
47	RUITZ2006XHZZ запросить цену →	BT N B CIS
49	MSPRD3569XHZZ запросить цену →	AE N C Exit roller earth spring
50	NROLR2526XHZZ запросить цену →	AS N C Exit roller
51	NGERH2543XHZZ запросить цену →	AC C Exit roller gear
52	LBSHP2113XHZZ запросить цену →	AH C Roller bearing
53	LBSHP2136XHZZ запросить цену →	AC C Roller bearing
54	HPNLH2450XHSM запросить цену →	N D Decoration panel(PL)
54	HPNLH2450XHSL запросить цену →	AP N D Decoration panel(RA)
55	LPLTM3387XHZZ запросить цену →	AF N C Shaft holder plate
56	PSHEZ3884XHZZ запросить цену →	AE N C Blind fold sheet
57	PSPAP2290XHZZ запросить цену →	AF N C ADF spacer
1	LPLTG3307XHZZ запросить цену →	AF C Separate rubber
2	LPLTP2790XHZZ запросить цену →	AD C Separate plate
3	MARMP2025XHZZ запросить цену →	AF C Feed plate arm
4	MSPRD3564XHZZ запросить цену →	AE N C Feed spring
5	MSPRT3563XHZZ запросить цену →	AD N C Separate spring
6	PGIDM2681XHSA запросить цену →	AN N C Guide middle upper
7	QCNWN255CXHZZ запросить цену →	AG N C Front sensor cable
8	QCNWN260CXHZZ запросить цену →	AG N C Earth cable C
9	QSW-Z2250XHZA запросить цену →	AL N C Front sensor
10	LBSHP2135XHZZ запросить цену →	AC C Roller bearing
11	LBSHP2136XHZZ запросить цену →	AC C Roller bearing
12	LPLTP3363XHZZ запросить цену →	AH N C Back guide bracket
13	MSPRC3589XHZZ запросить цену →	AD N C Back guide spring
14	MSPRD3566XHZZ запросить цену →	AE N C Exit pinch roller spring
15	NGERH2542XHZZ запросить цену →	AE N C ADF gear
16	NGERH2547XHZZ запросить цену →	AE C Transfer gear,42/17Z
17	NGERH2657XHZZ запросить цену →	AE N C Reduction gear
18	NROLP2334XHZA запросить цену →	AC C Exit pinch roller
19	NROLR2525XHZZ запросить цену →	AQ N C Transfer roller
20	NSFTZ2406XHZZ запросить цену →	AH N C Exit pinch roller shaft
21	PGIDM2682XHSA запросить цену →	AN N C Guide middle lower
22	PGIDM2703XHZA запросить цену →	AG N C Back guide
23	PSHEZ3843XHZZ запросить цену →	AF N C Rear sheet
24	MSPRC3567XHZZ запросить цену →	AE N C Earth spring
25	GCOVA2511XHSA запросить цену →	AS N C Top cover
26	LSTPP2063XHZZ запросить цену →	AE N C Stopper plate
27	MLEVP2402XHSA запросить цену →	AG N C Release lever
28	MSPRT3565XHZZ запросить цену →	AD N C Release lever spring
29	NROLR2333XHZZ запросить цену →	AP C Feed roller
30	NSFTP2394XHZZ запросить цену →	AF N C Feed roller shaft
31	PGIDM2683XHSA запросить цену →	AQ N C Guide upper
1	MSPRD3574XHZZ запросить цену →	AE N C Pinch roller spring
2	MSPRD3575XHZZ запросить цену →	AE N C Pinch roller spring
3	NGERH2466XHZZ запросить цену →	AE C Idler gear,32Z
4	NGERH2602XHZZ запросить цену →	AH C Idler gear,50Z
5	NGERH2603XHZZ запросить цену →	AE C Idler gear,17Z(17Z)
6	NGERH2662XHZZ запросить цену →	AE N C Feed roller gear,15Z
7	NROLP2332XHZA запросить цену →	AL N C PO pinch roller
8	NROLP2420XHZZ запросить цену →	AM C Paper exit roller
9	NSFTP2400XHZZ запросить цену →	AS N C Feed roller shaft
10	PGIDM2696XHZZ запросить цену →	AE N C Anti curl guide
11	PGIDM2697XHZZ запросить цену →	AU N C Paper exit guide upper
12	PGIDM2698XHZZ запросить цену →	AS N C Paper exit guide lower
13	QCNWN264CXHZZ запросить цену →	AG N C PO sensor cable
14	QSW-Z2237XHZB запросить цену →	AL N C PO2 sensor

2. [5] Fusing unit

№	Артикул	Описание
1	LHLDZ2297XHZZ запросить цену →	AE N C Fuse holder
2	PSHEP3853XHZZ запросить цену →	AG N C Fuse sheet
3	PSPO-2024XHZZ запросить цену →	AG N C Fuse sponge
4	QFS-T2020XHZZ запросить цену →	AT N A Fuse-2
5	LBSHP2162XHZZ запросить цену →	AE N C Heat roller bearing
6	LBSHP2167XHZZ запросить цену →	AK N C Heat roller bearing
7	LBSHP2168XHZZ запросить цену →	AE N C FU bearing
8	LFRM-2265XHZZ запросить цену →	AU N C FU frame,left
9	LFRM-2266XHZZ запросить цену →	AV N C FU frame,right
10	LPLTP3348XHZZ запросить цену →	AG N C FU terminal
11	LPLTP3376XHZZ запросить цену →	AK N C FU AC terminal
12	MLEVP2411XHZZ запросить цену →	AF N C FU release lever,front
13	MLEVP2412XHZZ запросить цену →	AF N C FU release lever,rear
14	MLEVP2413XHZZ запросить цену →	AF N C FU sensor lever
15	MSPRC3528XHZZ запросить цену →	AE N C Rachet gear spring
16	MSPRC3530XHZZ запросить цену →	AD N C FU pinch spring
17	MSPRC3531XHZZ запросить цену →	AE N C FU earth spring
18	MSPRC3595XHZZ запросить цену →	AE N C Right cover open spring
19	MSPRD3529XHZZ запросить цену →	AE N C FU sensor lever spring
20	MSPRD3550XHZZ запросить цену →	AE N C Rear cover spring
21	MSPRK3549XHZZ запросить цену →	AF N C Fuse bar
22	MSPRK3590XHZZ запросить цену →	AE N C Fuse bar
23	MSPRP3535XHZZ запросить цену →	AE N C Earth spring
24	MSPRT3594XHZZ запросить цену →	AE N C Separating pawl spring
25	NGERH2576XHZA запросить цену →	AF N C Idler gear,21Z
26	NGERH2582XHZA ✓ в наличии	AY C Idler gear,15Z
27	NGERH2678XHZZ запросить цену →	AF N C Heat roller gear
28	NGERH2679XHZZ запросить цену →	AE N C Idler gear,27Z
29	NGERH2680XHZZ запросить цену →	AE N C Idler gear,28Z
30	NROLP2536XHZZ запросить цену →	BD N C Heat roller
31	NROLR2539XHZZ запросить цену →	BD N C FU roller
32	PGIDM2702XHZZ запросить цену →	AE N C Rear cover
33	PSHEZ3864XHZZ запросить цену →	AG N C Photo sheet
34	PTME-2081XHZZ запросить цену →	AF N C Separating pawl
35	QCNWN262CXHZZ запросить цену →	AG N C Photo sensor cable
36	QCNWN266CXHZZ запросить цену →	AK N C FU AC cord
37	QFS-T2019XHZZ запросить цену →	AQ N A Fuse-1
38	RDTCT2001XHZZ запросить цену →	AV N B Thermistor
39	RLMPU2016XHZZ запросить цену →	BE N B Heater
40	TCAUH2041XHZZ запросить цену →	AG N D Heat caution
41	TLABH351JXHZZ запросить цену →	AD N D FU release label
42		VHPSG2482A+-1 AN N B PO1 sensor
43	LBNDJ2006XHZZ запросить цену →	AA C Band
901	CFRM-2265XH02 запросить цену →	BV N E Fusing unit
1	LFRM-2263XHZZ запросить цену →	AW N C Printer drive frame
2	LPLTP3343XHZZ запросить цену →	AV N C Printer drive bracket
3	MLEVP2409XHZZ запросить цену →	AE N C Planet lever A
4	MSPRC2735XHZZ запросить цену →	AC C Planet gear spring
5	MSPRC3519XHZZ запросить цену →	AE N C OPC earth spring
6	MSPRC3547XHZZ запросить цену →	AE N C Coupling spring
7	MSPRP3514XHZZ запросить цену →	AG N C DVE-TE spring
8	MSPRP3515XHZZ запросить цену →	AG N C SROL-T spring
9	MSPRP3516XHZZ запросить цену →	AG N C MC-TER spring
10	MSPRP3517XHZZ запросить цену →	AG N C Earth spring
11	MSPRP3518XHZZ запросить цену →	AH N C TR-TER spring
12	NFANP2005XHZZ запросить цену →	AY N B Fan
13	NGERH2458XHZZ запросить цену →	AB C Planet gear
14	NGERH2480XHZZ запросить цену →	AB C Reduction gear,17/28Z
15	NGERH2700XHZZ запросить цену →	AF N C Reduction gear,17/23Z
16	NGERH2576XHZB запросить цену →	AF N C Idler gear,21Z
17	NGERH2577XHZZ запросить цену →	AD C Idler gear,20Z
18	NGERH2581XHZZ запросить цену →	AC C Idler gear,25Z
19	NGERH2699XHZZ запросить цену →	AL N C Idler gear
20	NGERH2621XHZZ запросить цену →	AF C Reduction gear,15/30Z
21	NGERH2663XHZZ запросить цену →	AE N C Reduction gear,15/52Z
22	NGERH2664XHZZ запросить цену →	AE N C Reduction gear,15/70Z
23	NGERH2697XHZZ запросить цену →	AG N C Jgma gear,15/28Z
24	NGERH2698XHZZ запросить цену →	AG N C Jgma gear,15/28Z
25	NGERH2667XHZZ запросить цену →	AE N C Reduction gear,29/32Z
26	NGERH2670XHZZ запросить цену →	AE N C Sun gear
27	NGERH2671XHZZ запросить цену →	AE N C Coupling gear
28	NGERH2673XHZZ запросить цену →	AE N C Reduction gear,20/18Z
29	NSFTP2401XHZZ запросить цену →	AE N C Coupling shaft
30	QCNWN297CXHZZ запросить цену →	AH N C Toner sensor cable
31	QCNWN317CXHZZ запросить цену →	AE N C Roller switch cable
32	QSW-F2224SCZZ запросить цену →	AE C Roller switch
33	QSW-M2342XHZZ запросить цену →	AV N C Toner sensor
34	RMOTS2199XHZZ запросить цену →	BC N B Main motor
35	RMOTS2202XHZZ запросить цену →	AY N B Pickup motor
36	MLEVP2409XHZB запросить цену →	AL N C Planet lever B
1	LFRM-2262XHZZ запросить цену →	AN N C Drive frame
2	LPLTP3340XHZZ запросить цену →	AK N C Motor plate
3	MLEVP2405XHZA запросить цену →	AF N C Planet lever A
4	MLEVP2406XHZZ запросить цену →	AE N C Planet lever B
5	MSPRC2735XHZZ запросить цену →	AC C Planet spring
6	MSPRT3571XHZZ запросить цену →	AD N C Hold spring
7	NBLTK2067XHZZ запросить цену →	AS N C Drive belt
8	NGERH2278XHZZ запросить цену →	AC C Planet gear
9	NGERH2517XHZA запросить цену →	AF N C Reduction gear
10	NGERH2541XHZZ запросить цену →	AE N C Reduction gear,25Z
11	NGERH2573XHZZ запросить цену →	AD C Reduction gear,20/40Z
12	NGERH2655XHZZ запросить цену →	AE N C System gear A
13	NGERH2656XHZZ запросить цену →	AE N C System gear B
14	NGERH2657XHZZ запросить цену →	AE N C Reduction gear,42/25Z
15	NGERH2658XHZZ запросить цену →	AE N C Reduction gear,55/15Z
16	NGERH2693XHZZ запросить цену →	AE N C Reduction gear,27/44Z
17	NPLYD2099XHZZ запросить цену →	AE N C Pulley reduction gear,48Z
18	RMOTZ2201XHZZ запросить цену →	AW N B Scanner motor

Каталог очень большой (1282 позиций). Показаны первые 2 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
