Sharp AL-800 840PG — каталог запчастей со схемами

Содержание

• 1. :Change
• 2. :Change
• 3. :Change
• 4. :Change
• 5. :Change
• 6. :Change
• 7. :Change
• 8. :Change
• 9. :Change
• 10. :Change

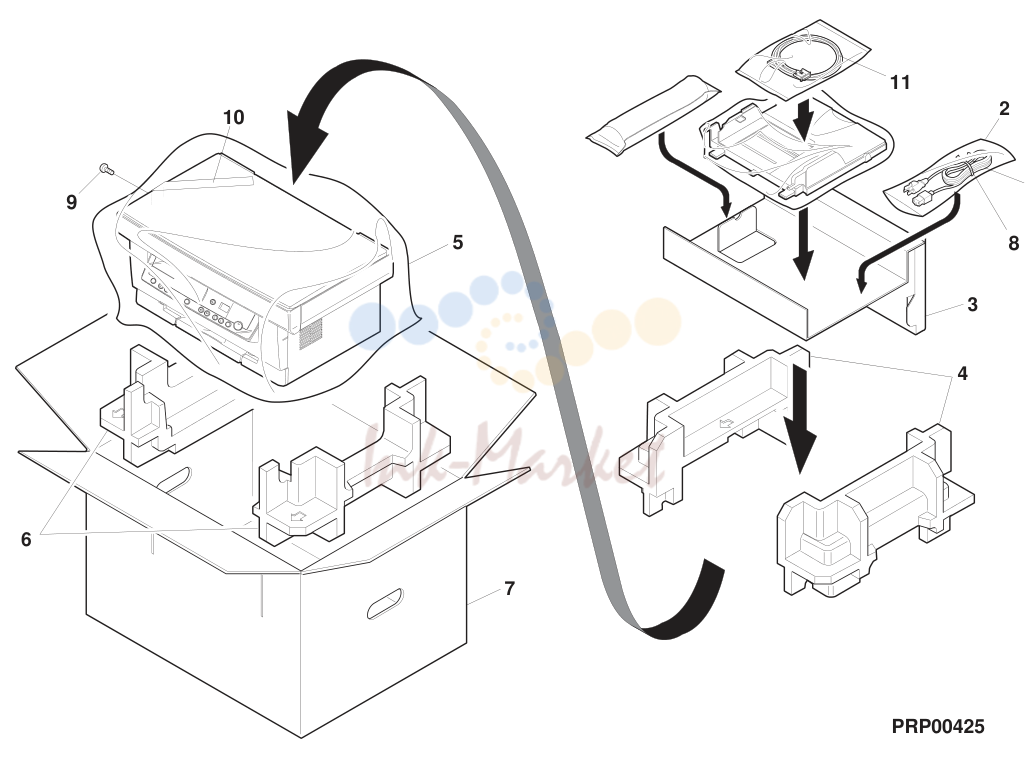

• 11. :Change

1. :Change

№	Артикул	Альт. артикул	Описание

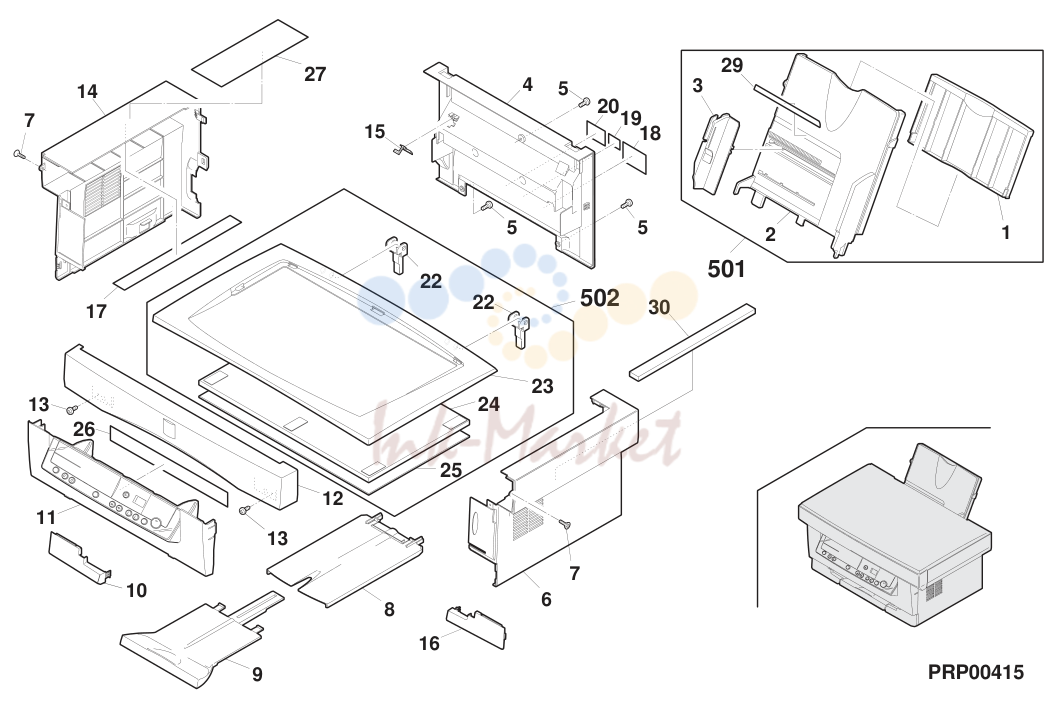

1			Exteriors
1	LPLTP0276GCZZ запросить цену →		AK C PU EX tray (Except Japan)
2	LSOU-0012GCZ1 запросить цену →		AQ C PU tray
3	PGIDM7051XCZZ запросить цену →		AG N C Paper guide
4	GCAB-7059XCZA запросить цену →		AX N C Rear cabinet (200V series)
5	XHBSE30P08000 запросить цену →		AA N C Screw (3· 8)
6	GCAB-7057XCZA запросить цену →		AZ N C Rigth Cabinet (200V series)
7	LX-BZ7063XCZZ запросить цену →		AA C Screw
8	LSOU-7004XCZZ запросить цену →		AM N C Delivery Tray
9	LSOU-7005XCZZ запросить цену →		AN N C Derivery extension Tray
10	GCAB-7063XCZA запросить цену →		AL N C Left Cabinet Lower (200V series)
11	CPNLC7027XC36 запросить цену →		BM N E Operation Panel unit (AL-840 Japan)
13	XEBSD30P14000 запросить цену →		AA C Screw (3· 14)
14	GCAB-7058XCZA запросить цену →		AZ N C Left cabinet (200V series)
15	MLEVP7034XCZZ запросить цену →		AD N C Paper size Actuator
16	GCAB-7062XCZA запросить цену →		AL N C Rigth Cabinet Lower (200V series)
17	PSHEP7218XCZ2 запросить цену →		AK N C Sheet
18	TCAUA0770FCZZ запросить цену →		AB C Service caution label (Except Japan)
19	TLABH0264GCZZ запросить цену →		AC C Service man label (200V series)
20	TLABZ0058QSZZ запросить цену →		AD C Class 1 Label (200V series)
22	MHNG-7010XCZZ запросить цену →		AE N C OC hinge
23	GCOV-7042XCZZ запросить цену →		AV N C Original Cover
24	PSHEZ7219XCZZ запросить цену →		AT N C OC Mat
25	PGLSP7010XCZZ запросить цену →		AX N B Original Table glass
26	TLABH7406XCZZ запросить цену →		AG N C Operation Label (Other countries)
27	TLABH7403XCZZ запросить цену →		AG N C Platen Label (Other countries)
29	TLABH7414XCZZ запросить цену →		AC N C Tray Label (Japan only)
30	PMLT-7002XCZZ запросить цену →		AF N C Shield cushion
501	CSOU-0012GC35 запросить цену →		AU N E Paper feed unit (Other countries Include No.1~ 3)
502	CCOV-7042XS51 запросить цену →		BA N E Original Cover unit (Include NO.22~ 25)

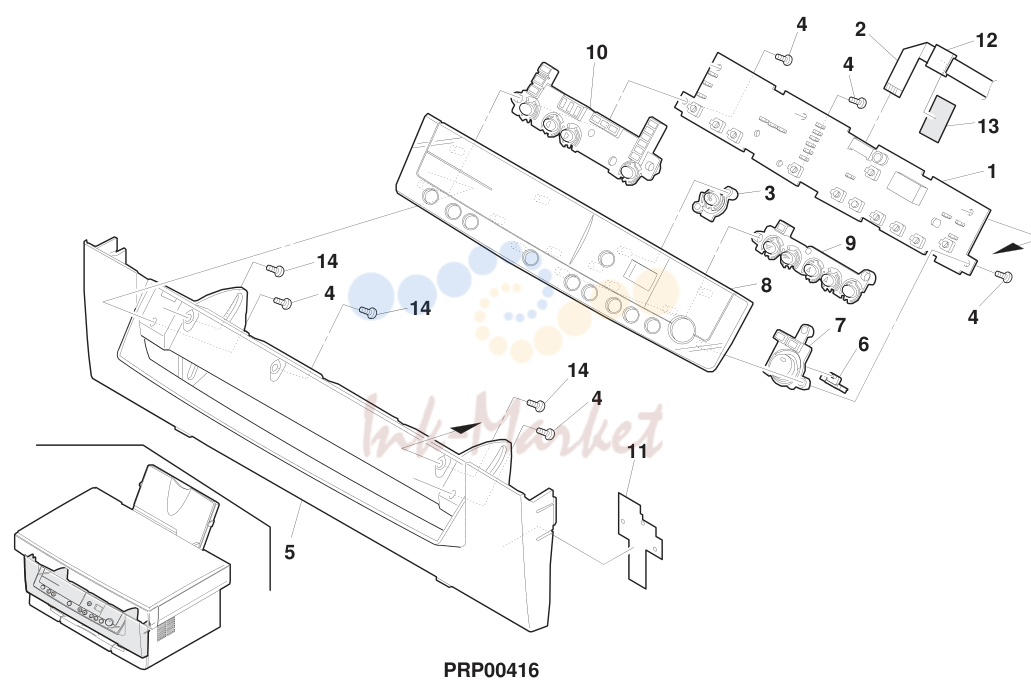

2. :Change

№	Артикул	Альт. артикул	Описание
2			Operation Panel
1	CPWBF7020WS52 запросить цену →		BA N E Operation panel PWB unit (AL-840)
2	DHAI-7005XCZZ запросить цену →		AK N C Operation FFC
3	JBTN-0005QSZZ запросить цену →		AC C % Key
4	XEBSD30P08000 запросить цену →		AA C Screw (3· 8)
5	CCAB-7056XC02 запросить цену →		AV N C Operation panel Cabinet (200V series)
6	JBTN-7022XCZZ запросить цену →		AD N C Copy Key smoke
7	JBTN-7021XCZZ запросить цену →		AF N C Copy Key
8	HPNLC7027XCZ2 запросить цену →		AV N C Operation Panel (AL-840 Japan)
9	JBTN-7023XCZZ запросить цену →		AK N C Operation Key R
10	JBTN-7024XCZZ запросить цену →		AL N C Operation Key L
11	PSHEZ7236XCZZ запросить цену →		AF N C Cable cover sheet
12	RCORF1043LCZZ запросить цену →		AM C Core
13	PTPEZ7053XCZZ запросить цену →		AA N C Tape
14	XEBSD30P14000 запросить цену →		AA C Screw (3· 14)
901	CPNLC7027XC36 запросить цену →		BM N E Operation Panel unit (AL-840 Japan)

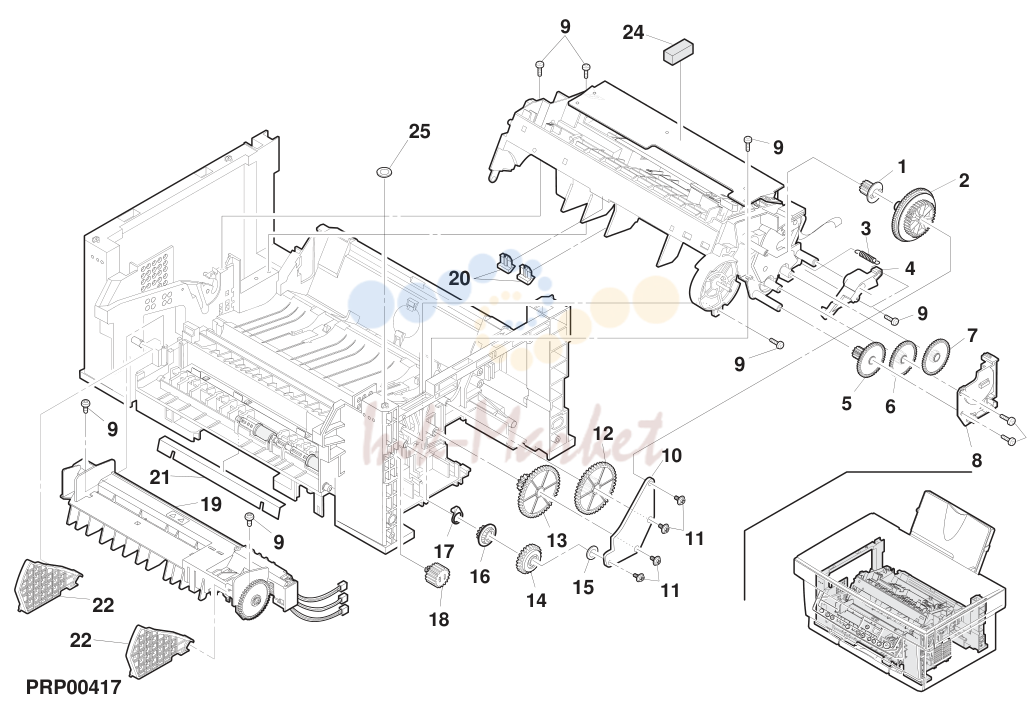

3. :Change

№	Артикул	Альт. артикул	Описание
3			General
1	NGERH0076GCZZ запросить цену →		AC C DV idle gear B
2	NGERH7061XCZZ запросить цену →		AG N C DV idle gear A
3	MSPRT0307GCZZ запросить цену →		AA C Lock lever spring
4	MLEVP7033XCZZ запросить цену →		AG N C Release Lever
5	NGERH0096GCZZ ✓ в наличии		AC C PU idle gear C
6	NGERH0173GCZZ запросить цену →		AD C PU idle gear B2
7	NGERH0094GCZZ запросить цену →		AC C PU idle gear A
8	PCOVP0086GCZZ запросить цену →		AD C PU gear cover
9	XEBSD30P08000 запросить цену →		AA C Screw (3· 8)
10	LPLTM0159GCZZ запросить цену →		AD C Gear plate
11	XEPSD30P08X00 запросить цену →		AA C Screw (3· 8X)
12	NGERH0071GCZZ запросить цену →		AC C Motor idle gear
13	NGERH0072GCZ1 запросить цену →		AD C DR idle gear A
14	NGERH0077GCZZ запросить цену →		AC C FU clutch gear A
15	LX-WZ2011SCZZ запросить цену →		AA C Washer (f 6.2-12 t=0.25)
16	NGERH0078GCZZ запросить цену →		AC C FU clutch gear B
17	MLEVP0037GCZZ запросить цену →		AB C FU clutch lever
18	NGERH0171GCZ1 запросить цену →		AE C FU idle gear
19	DUNTW0154PS23 запросить цену →		BK N E Fusing unit (100V series U.S.A,Canada)
20	LSTPP0022GCZZ запросить цену →		AD C DV protect
21	PSHEZ7230XCZZ запросить цену →		AD C Delivery tray sheet
22	MLEVP7028XCZZ запросить цену →		AG N C DV Press Lever
24	PMLT-7011XCZZ запросить цену →		AG N C Shield Cushion
25	PSPAZ7084XCZZ запросить цену →		AB N C Spacer

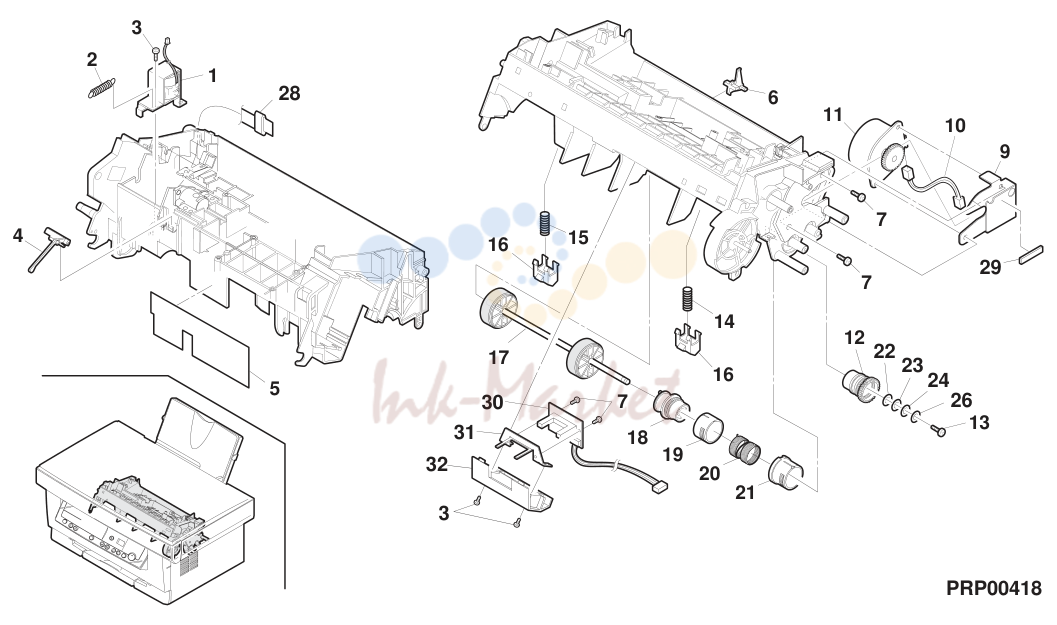

4. :Change

№	Артикул	Альт. артикул	Описание
4			Upper Frame Section
1	RPLU-0004GCZZ запросить цену →		AN B PU solenoid 24V
2	MSPRC0159GCAZ запросить цену →		AB C Release lever spring
3	XEBSD30P08000 запросить цену →		AA C Screw (3· 8)
4	MLEVP0088GCZZ запросить цену →		AC C PE lever
5	PSHEP0320GCZ1 запросить цену →		AF C Shading sheet
6	MLEVP0046GCZZ запросить цену →		AE C Sleeve release lever
7	XHBSD30P06000 запросить цену →		AA C Screw (3· 6)
9	LPLTM0273GCZZ запросить цену →		AF C MM heat sink
10	DHAI-0139GCZZ запросить цену →		AF C MM harness
11	RMOTN0039GCZZ запросить цену →		AZ B Main motor
12	NGERH0080GCZ1 запросить цену →		AE C PU roller gear
13	LX-BZ0187FCZ1 запросить цену →		AA C Screw (3· 8KS)
14	MSPRC0293GCZZ запросить цену →		AB C DV press spring
15	MSPRC0149GCAZ запросить цену →		AA C DV press spring
16	LFIX-0003GCZZ запросить цену →		AC C DV fixer plate
17	NROLP0112GCZZ запросить цену →		AR C PU roller N
18	LBOSZ0058GCZ1 запросить цену →		AE C PU roller boss
19	PPIPP0006GCZ2 запросить цену →		AC C R sleeve
20	MSPRT0137GCAZ запросить цену →		AC C PU clutch spring
21	PPIPP0003GCZ1 запросить цену →		AC C PU clutch sleeve
22	LX-WZ0017GCZZ запросить цену →		AC C Washer (T0.133)
23	LX-WZ0018GCZZ запросить цену →		AC C Washer (T0.25)
24	LX-WZ0019GCZZ запросить цену →		AC C Washer (T0.5)
26	PSPAZ0049GCZZ запросить цену →		AC C Spacer (T0.1)
28	RCORF7013XCZZ запросить цену →		AH C Core (NQF25/20)
29	PMLT-0124GCZZ запросить цену →		AB C FFC Protector
30	CPWBF0072VS52 запросить цену →		AQ N E Toner sensor PWB unit
31	LPLTM0181GCZZ запросить цену →		AC N C Toner sensor plate
32	PCOVP0083GCZZ запросить цену →		AK N C Toner sensor cover
901	CFRM-0044PS64 запросить цену →		BV N E Upper Frame unit (200V series)

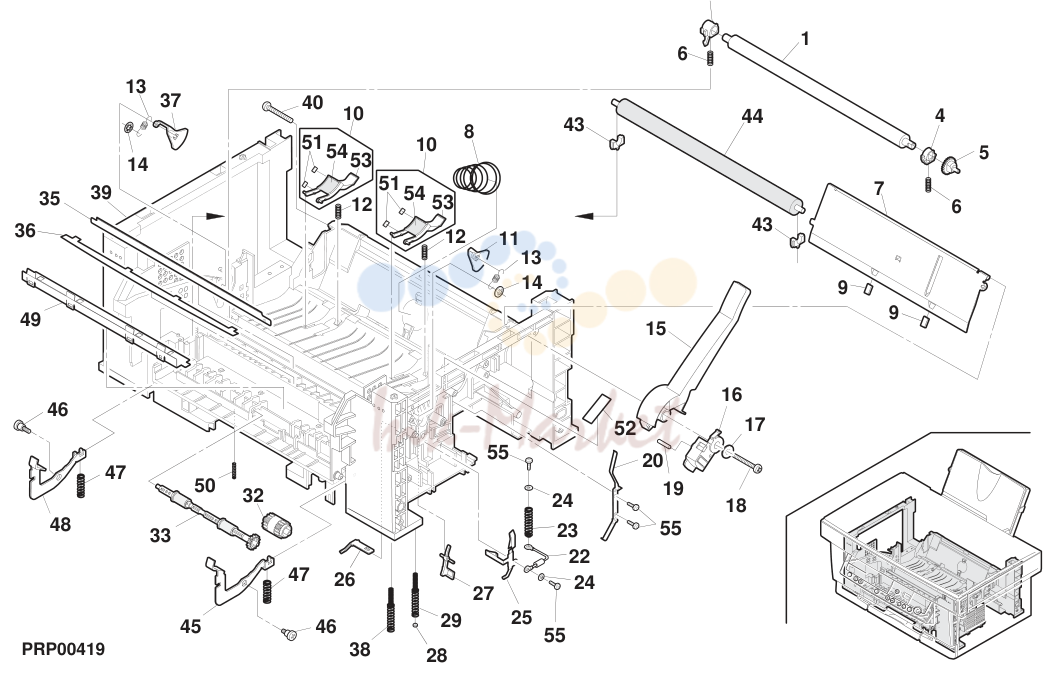

5. :Change

№	Артикул	Альт. артикул	Описание
5			Lower Frame Section No.1
1	NROLP7046XCZZ запросить цену →		AX N C TR Roller
2	NBRGP0105GCZZ запросить цену →		AC C TR bearing L
4	NBRGP0104GCZZ запросить цену →		AC C TR bearing R
5	NGERH0169GCZZ запросить цену →		AC C TR gear
6	MSPRC0155GCA2 запросить цену →		AB C TR spring (silver)
7	LPLTM0275GCZ2 запросить цену →		AK N C Lift Plate
8	MSPRC0305GCZ2 запросить цену →		AD C Tray spring
9	PSHEZ0190GCZZ запросить цену →		AC C Tray sheet J
10	CPLTP7071XS51 запросить цену →		AH N E Separator unit (Include No.51,53,54)
11	MLEVP0038GCZZ запросить цену →		AC C DR lock lever R
12	MSPRC7150XCZZ запросить цену →		AB N C Separator Spring
13	MSPRP0158GCAZ запросить цену →		AB C DR lock spring
14	LX-WZ0044FCZZ запросить цену →		AA C Washer (CS-3)
15	MLEVP7031XCZZ запросить цену →		AG N C Tray Lock Lever
16	MLEVP0091GCZZ запросить цену →		AC C SB release lever
17	XWHSD30-05080 запросить цену →		AA C Washer (3W)
18	XEBSD30P30000 запросить цену →		AA C Screw (3· 30)
19	XPSSJ20-14000 запросить цену →		AA C Spring pin (2· 14)
20	QSLP-0032GCZZ запросить цену →		AD C DV terminal
22	DUNTK0152PS11 запросить цену →		AD N E DV bias Resistor unit
23	MSPRC0313GCZ1 запросить цену →		AB C DV bias spring
24	XWSSD30-07000 запросить цену →		AA C Washer
25	QSLP-0028GCZZ запросить цену →		AE C Earth terminal
26	MSPRP0304GCZZ запросить цену →		AC C TR terminal spring
27	MLEVP7030XCZZ запросить цену →		AD N C Pin Actuator
28	PCOVP0038GCAZ запросить цену →		AA C Terminal cover
29	MSPRC0133GCA1 запросить цену →		AB C MC terminal spring
32	NGERH7060XCZZ запросить цену →		AE N C FU Gear 15T
33	NROLM7045XCZZ запросить цену →		AG N C Delivery Roller
35	LPLTM0163GCZZ запросить цену →		AE C Discharger plate
36	PGIDM0078GCZZ запросить цену →		AM C FU guide
37	MLEVP0039GCZZ запросить цену →		AC C DR lock lever L
38	MSPRC0312GCZZ запросить цену →		AB C FU GND spring
39	LFRM-7043XCZZ запросить цену →		BB N C Lower Frame
40	XEBSD30P18000 запросить цену →		AA C Screw (3· 18)
43	NBRGP0106GCZZ запросить цену →		AF C FU bearing
44	NROLP0109GCZZ запросить цену →		AY C FU roller
45	MLEVF7027XCZZ запросить цену →		AF N C Release Lever R
46	LX-BZ7057XCZZ запросить цену →		AC N C Screw
47	MSPRC7152XCZZ запросить цену →		AB N C Release Lever Spring
48	MLEVF7026XCZZ запросить цену →		AF N C Release Lever L
49	LPLTM7066XCZ1 запросить цену →		AG N C Scraper
50	MSPRC7151XCZZ запросить цену →		AB N C Spring
51	PMLT-0118GCZZ запросить цену →		AB C Noise buffer sheet
52	PSPAZ7085XCZZ запросить цену →		AB N C Spacer
53	LPLTP7071XCZZ запросить цену →		AE C Separator Plate
54	PSHEP0304GCZZ запросить цену →		AF C Separator sheet
55	XEBSD30P08000 запросить цену →		AA C Screw (3· 8 Other countries)

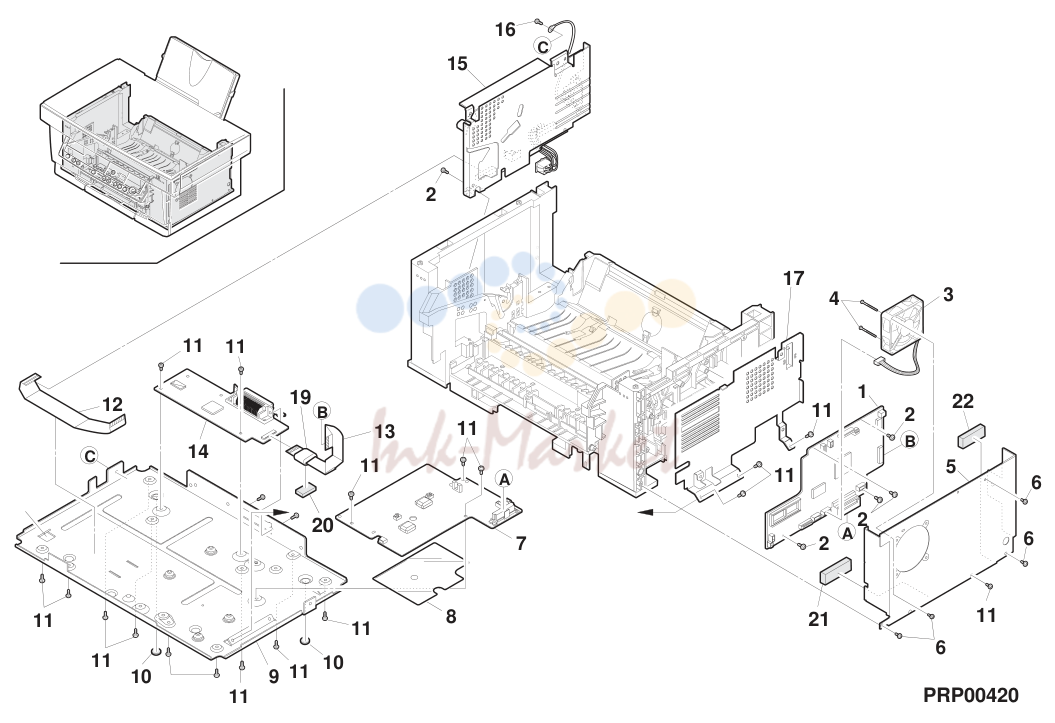

6. :Change

№	Артикул	Альт. артикул	Описание
6			Lower Frame Section No.2
1	CPWBX7016WS52 запросить цену →		BT N E MCU PWB unit
2	XEBSE30P08000 запросить цену →		AA C Screw (3· 8)
3	RMOTZ7026XCZZ запросить цену →		AY N B Fan Motor
4	XHBSD30P28000 запросить цену →		AA N C Screw (3· 28)
5	PSLDM7027XCZ2 запросить цену →		AG N C PWB Shield plate
6	XEBSD30P08000 запросить цену →		AA C Screw (3· 8)
7	CPWBF7019WS51 запросить цену →		BE N E High voltage PWB unit (Other countries)
8	PSHEP7220XCZZ запросить цену →		AD N C Shield Sheet
9	LPLTM7070XCZD запросить цену →		AQ N C Bottom Plate (AL-840)
10	GLEGG0003GCZZ запросить цену →		AB C Rubber foot
11	XHBSD30P06000 запросить цену →		AA C Screw (3· 6)
12	DHAI-7011XCZZ запросить цену →		AF N C Power Supply PWB FFC
13	DHAI-7010XCZZ запросить цену →		AG N C ICU-FFC (AL-840)
14	CPWBF7018WS51 запросить цену →		CF N E ICU PWB unit (AL-840)
15	CPWBF7022XC32 запросить цену →		BN N E Power Supply unit (100V series Japan)
16	XBPSN40P06K00 запросить цену →		AA C Screw (4· 6K)
17	LANGT7147XCZ1 запросить цену →		AL N C Main PWB Shield angle
19	RCORF1043LCZZ запросить цену →		AM C Core (AL-840)
20	PMLT-7006XCZZ запросить цену →		AB N C Core Cushion (AL-840)
21	PMLT-7007XCZZ запросить цену →		AF N C Shield cushion
22	PMLT-7008XCZZ запросить цену →		AD N C Shield cushion

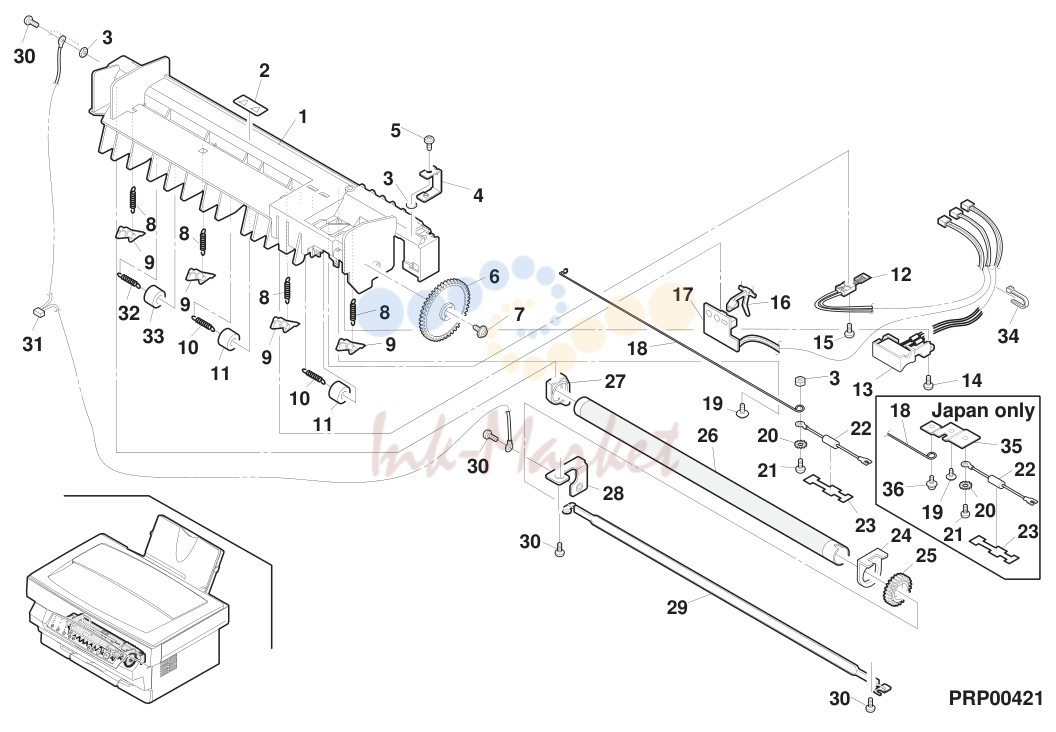

7. :Change

№	Артикул	Альт. артикул	Описание
7			Fusing unit
1	PCOVP7036XCZ1 запросить цену →		AV N C Fusing cover (Other countries)
2	TCAUH0992FCZZ запросить цену →		AE C High voltage caution Label (Other Countries)
3	XNGSN30-18000 запросить цену →		AC C Nut (M3)
4	QSLP-0029GCZZ запросить цену →		AD C FU terminal
5	XBPSN30P06KS0 запросить цену →		AA C Screw (3· 6KS)
6	NGERH0174GCZZ запросить цену →		AD C PO idle gear
7	XEPSD30P06X00 запросить цену →		AA C Screw (3· 8X)
8	MSPRT0308GCZZ запросить цену →		AA C FU separator spring
9	PTME-0022GCZZ запросить цену →		AF C Separator pawl
10	MSPRT7153XCZZ ✓ в наличии		AC C PU roller spring
11	NROLP0093GCZZ запросить цену →		AC C PU roller-B
12	RDTCT0014GCZZ запросить цену →		AP B Thermistor
14	XEBSD30P08000 запросить цену →		AA C Screw (3· 8)
15	XEBSD30P10000 запросить цену →		AA C Screw (3· 10)
16	MLEVP7029XCZZ запросить цену →		AE N C PO Actuator
17	CPWBF1177DS61 запросить цену →		AH N E POD PWB unit
18	PBARM0001GCA1 запросить цену →		AD N C FU bar (Other countries)
19	LX-BZ3004SC0B запросить цену →		AA C Screw (3· 4X)
20	XWVUW30-04000 запросить цену →		AA C Washer (3W)
21	LX-BZ0030GCZZ запросить цену →		AB C Screw (3· 5)
23	PSHEP0161GCZ2 запросить цену →		AC C Fuse sheet C
24	NBRGC0035GCZ1 запросить цену →		AE C FU bearing R
25	NGERH0083GCZZ запросить цену →		AC C Fusing gear (27T)
26	NROLM0108GCZZ запросить цену →		AW C FU roller
27	NBRGP0082GCZZ запросить цену →		AB C FU bearing
28	QSLP-0030GCZZ запросить цену →		AD C FU-AC terminal C
29	RLMPU0021GCZZ запросить цену →		AX B FU Lamp (100V series U.S.A,Canada)
30	XBPSN30P05K00 запросить цену →		AA C Screw (3· 5K)
31	DHAI-7009XCZZ запросить цену →		AG N C Lamp Harness (200V series)
32	MSPRT0318GCZZ ✓ в наличии		AA C PF guide Spring
33	NROLP0113GCZZ запросить цену →		AD C PU guide roller
34	LBNDJ0037FCZ1 запросить цену →		AA C Wire band (T18S)
35	QTANP7001XCZZ запросить цену →		AF N C Terminal plate (Japan only)
36	XBPSN30P05K00 запросить цену →		AA C Screw (3· 5K)(Japan only)
901	DUNTW0154PS23 запросить цену →		BK N E Fusing unit (100V series U.S.A,Canada)

8. :Change

№	Артикул	Альт. артикул	Описание

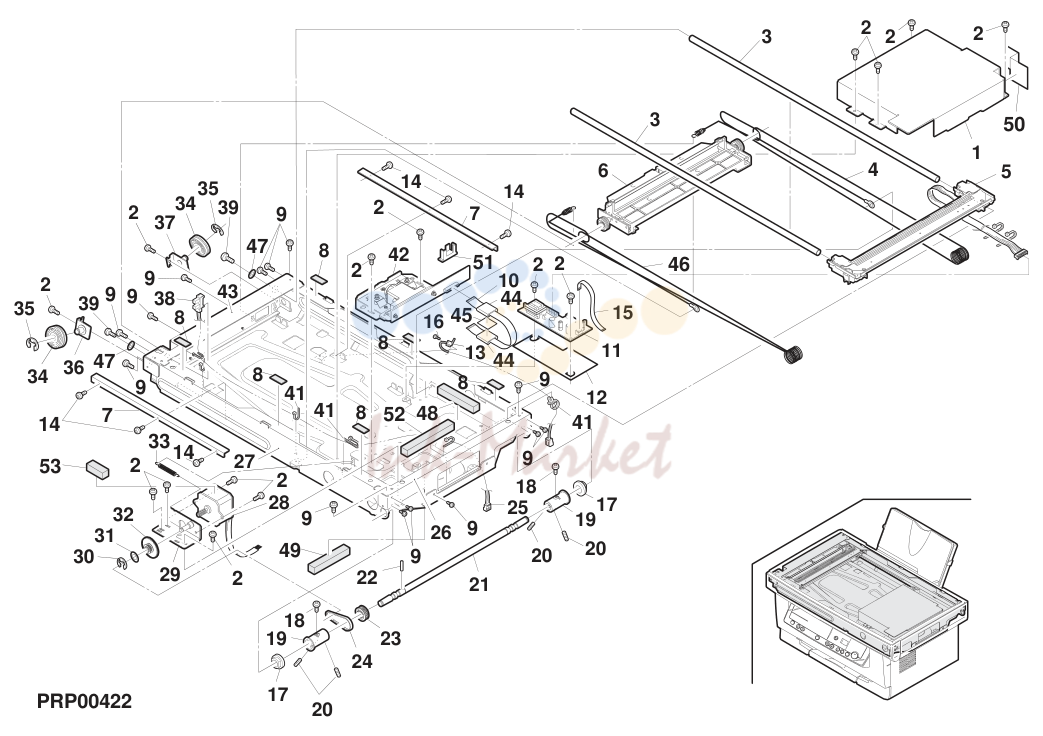

8			Scanner unit
1	PBOX-7004XCZ1 запросить цену →		AK N C Dark Box
2	XHBSD30P06000 запросить цену →		AA C Screw (3· 6)
3	NSFTZ7067XCZZ запросить цену →		AM N C Slide Shaft
4	PWIR-7006XCZZ запросить цену →		AR N C MB wire
5	CSLIF7014XC31 запросить цену →		BE N E Carriage 1 unit
6	CSLIP7015XC31 запросить цену →		BC N E Carriage 2 unit
7	LRALM7012XCZZ запросить цену →		AE N C Guide Rail
8	PGUMS7023XCZZ запросить цену →		AB N C Table glass Rubber
9	XHBSD30P04000 запросить цену →		AA C Screw (3· 4)
10	DHAI-7003XCZZ запросить цену →		AF N C CCD PWB FFC
11	DUNTK7470XCZZ запросить цену →		BB N E Inverter PWB unit
12	PSHEP7221XCZ1 запросить цену →		AD N C Inverter PWB sheet
13	CSW-M7039XS61 запросить цену →		AN N B Micro Switch unit
14	XHBSD26P06000 запросить цену →		AA C Screw (2.6· 6)
15	DHAI-7004XCZZ запросить цену →		AC N C Inverter PWB Harness
16	LX-BZ7062XCZZ запросить цену →		AA N C Screw
17	NBRGC0074GCZZ запросить цену →		AE C Bearing
18	LX-BZ7059XCZZ запросить цену →		AB N C Screw
19	NPLYZ7036XCZZ запросить цену →		AM N C Winding pulley
20	LX-BZ7058XCZZ запросить цену →		AC N C Screw
21	NSFTZ7066XCZ1 запросить цену →		AM N C Winding Drive Shaft
22	XPSSJ30-10000 запросить цену →		AA C Spring Pin (3· 10)
23	NPLYZ7035XCZZ запросить цену →		AG N C Winding Drive Pulley
24	NBLTT7028XCZZ ✓ в наличии		AG N C MB Drive Belt
25	DHAI-7001XCZZ запросить цену →		AL N C HP-SW Harness
26	LFRM-7044XCZZ запросить цену →		AK N C Frame R
27	LFRM-7039XCZZ запросить цену →		AX N C Main Frame
28	RMOTP0011QSZZ запросить цену →		BA B Mirror Motor
29	CPLTM7069XC01 запросить цену →		AH N C Motor Fixing Plate
30	XRESP40-06000 ✓ в наличии		AA C E type ring (4mm)
31	LX-WZ2011SCZZ запросить цену →		AA C Washer
32	NGERH7059XCZZ запросить цену →		AH N C Mirror Motor idle Gear
33	MSPRT7148XCZZ запросить цену →		AC N C Belt Tension Spring
34	NPLYZ7037XCZZ запросить цену →		AG N C Pulley
35	XRESP50-06000 запросить цену →		AA C E type ring (5mm)
36	CPLTM7067XC01 запросить цену →		AG N C Pulley Fixing Plate F
37	CPLTM7068XC01 запросить цену →		AG N C Pulley Fixing Plate R
38	VHPGP1A71A1-1 запросить цену →		AG B Photo sensor (GP1A71A1)
39	XBTSD40P06000 запросить цену →		AA C Screw (4· 6)
41	LBNDJ0037FCZ1 запросить цену →		AA C Wire band (T18S)
42	CDAIU0008RS52 запросить цену →		BR N E Lens base unit
43	LFRM-7045XCZ1 запросить цену →		AK N C Frame L
44	RCORF1043LCZZ запросить цену →		AM C Core (SSC-33.5-12)
45	PTPEZ7052XCZZ запросить цену →		AA C Tape (8-25)
46	PWIR-7007XCZZ запросить цену →		AQ N C MB wire B
47	XWHSD40-08100 запросить цену →		AA C Washer
48	PMLT-7009XCZZ запросить цену →		AD N C Shield cushion
49	PGSK-7007XCZZ запросить цену →		AG N C Shield cushion
50	PSHEZ7231XCZZ запросить цену →		AE N C Shield sheet
51	PSHEZ7232XCZZ запросить цену →		AG N C CCD cable sheet
52	PMLT-7003XCZZ запросить цену →		AF N C Shield cushion
53	PMLT-7004XCZZ запросить цену →		AD N C Shield cushion

9. :Change

№	Артикул	Альт. артикул	Описание

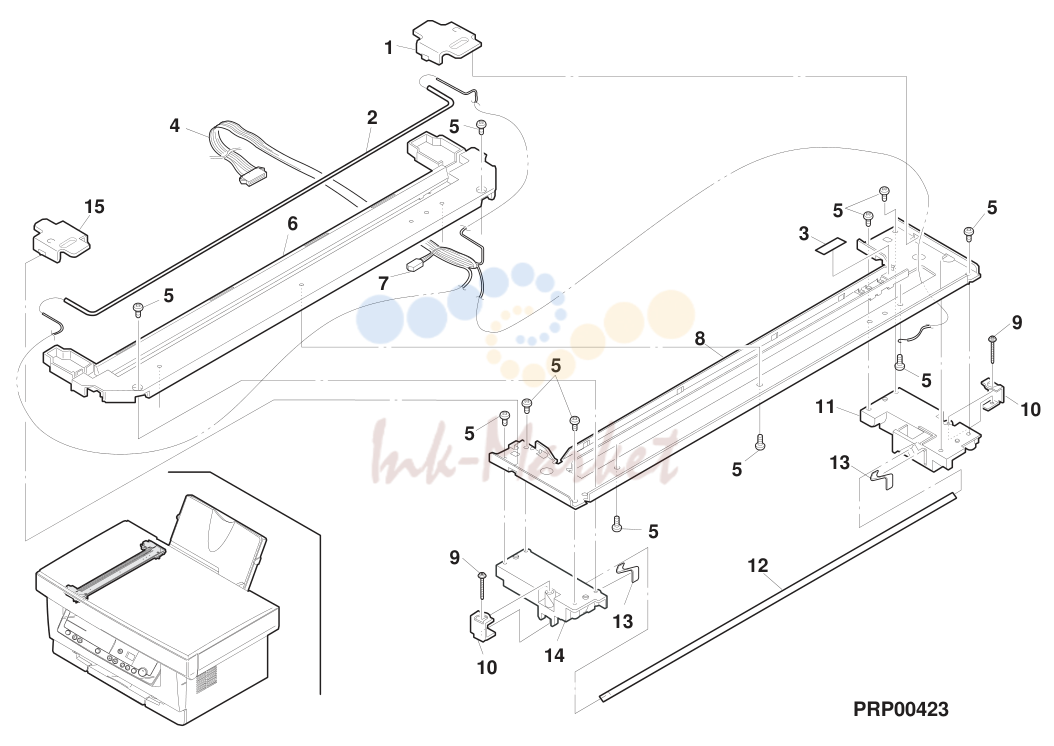

9			Carriage 1 unit
1	PHOG-7015XCZZ запросить цену →		AE N C Lamp Terminal Protect Sheet L
2	RLMPZ7015XCZZ запросить цену →		AU N B Lamp
3	PSHEP7223XCZZ запросить цену →		AA N C Protect Sheet
4	DHAI-7002XCZZ запросить цену →		BA N C Lamp Harness
5	XUBSD20P05000 запросить цену →		AA C Screw (2· 5)
6	LDAI-7018XCZZ запросить цену →		AL N C Lamp Base
7			VHPBS520///-1 AL B Photo transistor (BS520)
8	MSLIF7014XCZZ запросить цену →		AH N C Carriage
9	XBPSD20P16XS0 запросить цену →		AB N C Screw (2· 16KS)
10	LFIX-7037XCZZ запросить цену →		AD N C Wire Holder
11	LDAI-7016XCZZ запросить цену →		AE N C Carriage 1 base L
12	PMIR-7035XCZZ запросить цену →		AL N B Mirror
13	MSPRP7149XCZZ запросить цену →		AC N C Mirror 1 Holder Spring
14	LDAI-7017XCZZ запросить цену →		AE N C Carriage 1 Base R
15	PHOG-7016XCZZ запросить цену →		AE N C Lamp Terminal Protect Sheet R
901	CSLIF7014XC31 запросить цену →		BE N E Carriage 1 unit

10. :Change

№	Артикул	Альт. артикул	Описание

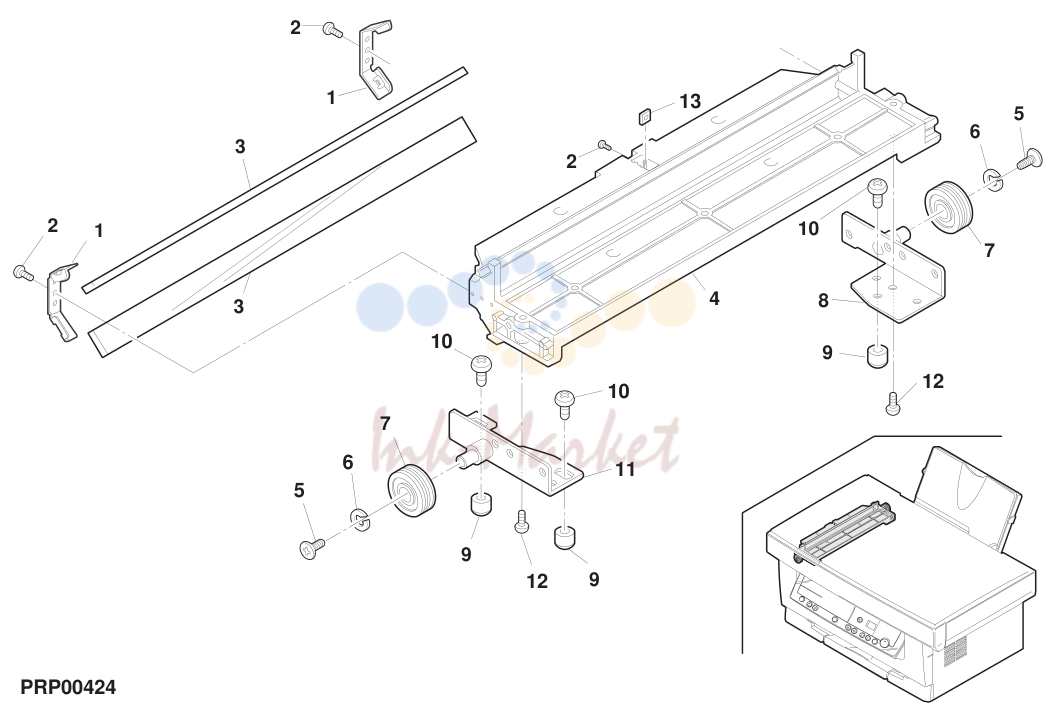

10			Carriage 2 unit
1	LFIX-7038XCZZ запросить цену →		AD N C Mirror Holder 2,3
2	XUBSD20P05000 запросить цену →		AA C Screw (2· 5)
3	PMIR-7036XCZZ запросить цену →		AN N B Mirror
4	MSLIP7015XCZZ запросить цену →		AP N C Carriage
5	LX-BZ0465FCZZ запросить цену →		AA C Screw (4· 6)
6	XWSSD40-08000 запросить цену →		AA C Washer
7	NPLYZ0007QSZZ запросить цену →		AG C W Pulley
8	CDAI-7019XC01 запросить цену →		AH N C Carriage 2 Base L
9	CSLI-0103FC31 запросить цену →		AF C Slider (4pcs/set)
10	XEBSD40P06000 запросить цену →		AA C Screw (4· 6)
11	CDAI-7020XC01 запросить цену →		AH N C Carriage 2 Base R
12	XUBSD30P08000 запросить цену →		AA C Screw (3· 8)
13	LX-NZ7007XCZZ запросить цену →		AA N C Nut
901	CSLIP7015XC31 запросить цену →		BC N E Carriage 2 unit

Каталог очень большой (654 позиций). Показаны первые 10 узлов со схемами; полный список доступен по запросу.
