Sharp AL-1217 1226PG — каталог запчастей со схемами

Содержание

1. DEFINITION
2. Base plate unit 1

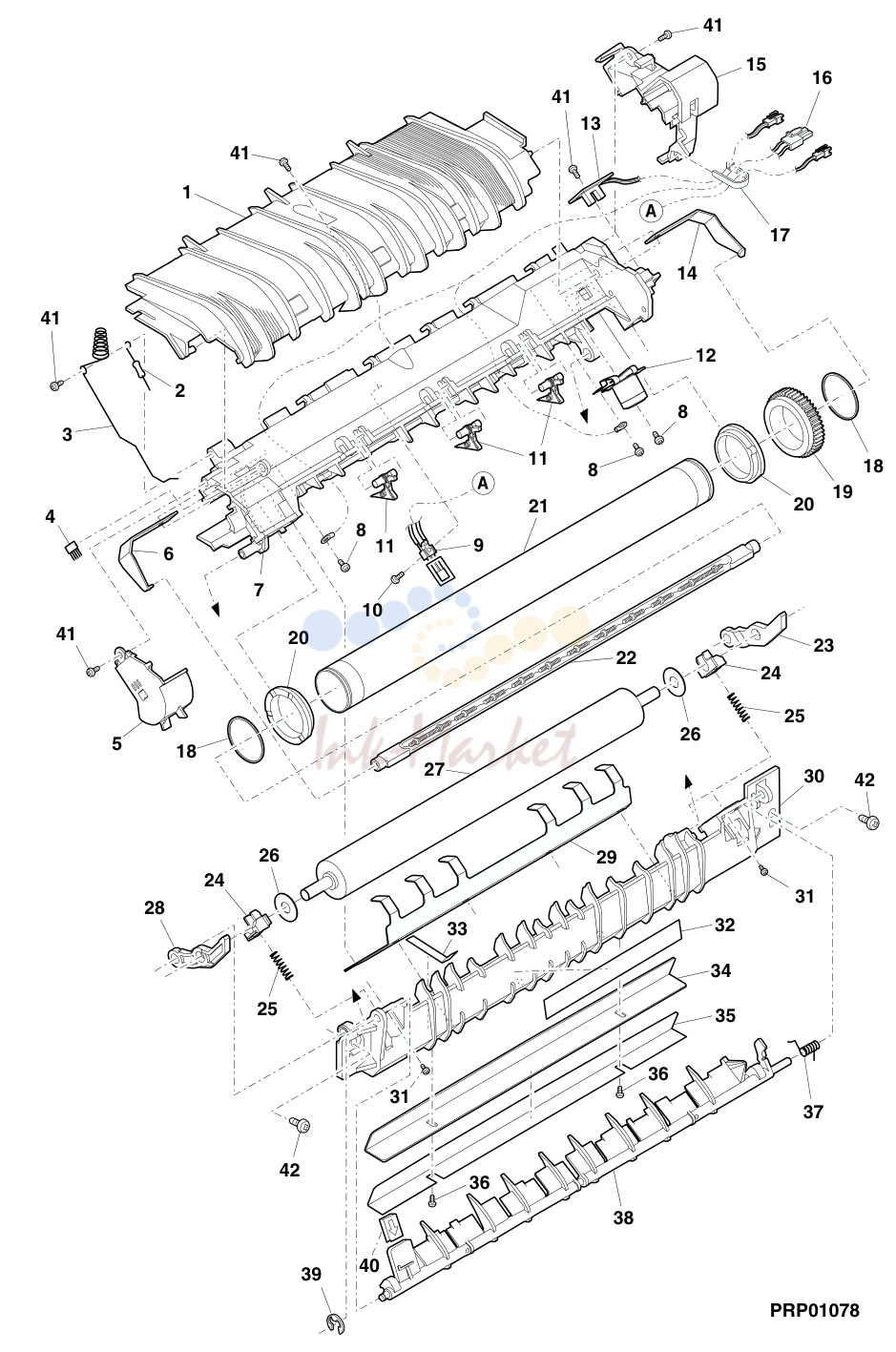

3. Fusing unit

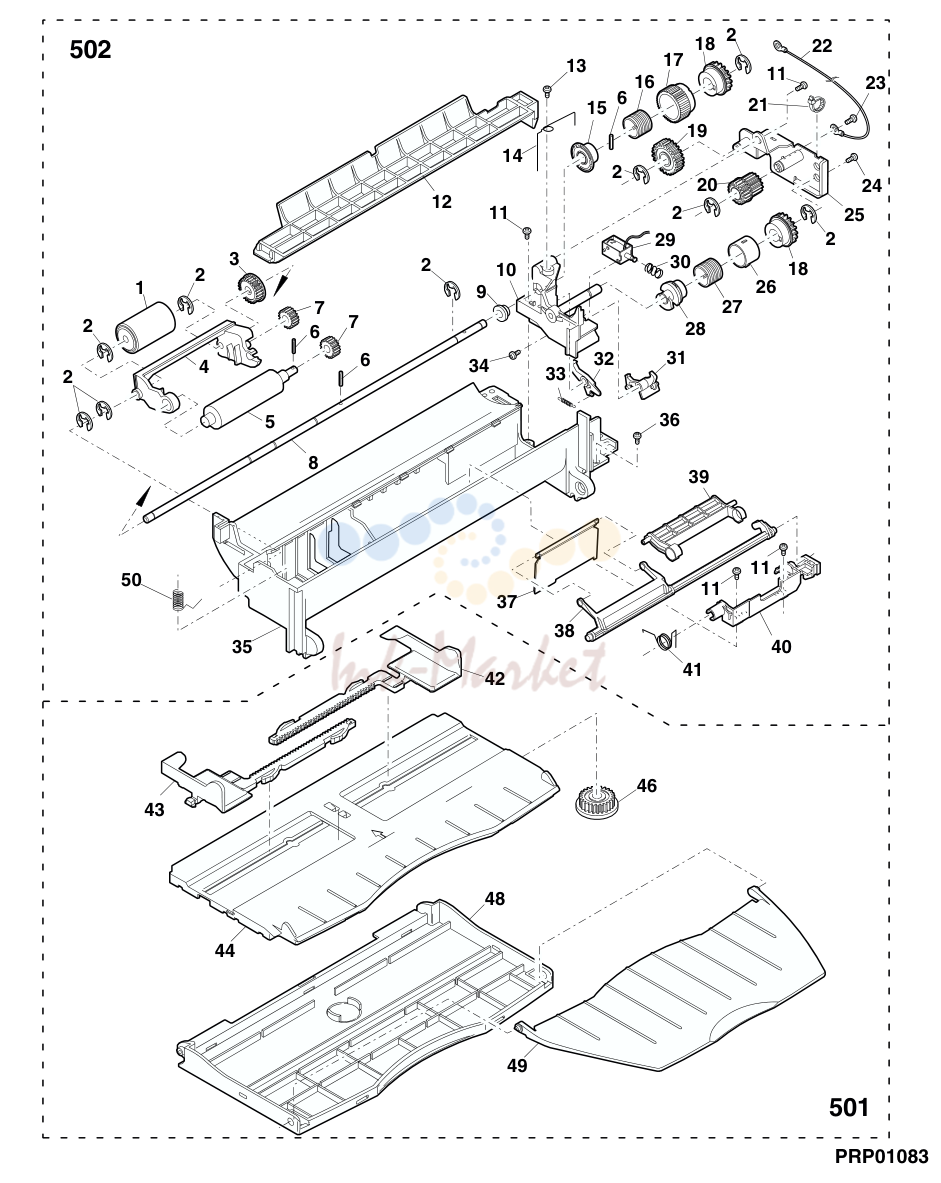

4. Multi manual paper feeding unit (AL-1226)

1. DEFINITION

№	Артикул	Описание
1	CCAB-0003QS22 запросить цену →	AS D Front cover
2	LSOU-0001QSJZ запросить цену →	AY D Delivery tray
3	XEBSE30P08000 запросить цену →	AA C Screw(3×8)
4	LSOU-0008QSJZ запросить цену →	AH D Extension tray
5	XEBSE40P12000 запросить цену →	AA C Screw(4×12)
6	PTPE-0041QSZZ запросить цену →	AB C Glass fixing tape B
7	DHAI-0285QSZZ запросить цену →	AK C OP-MCU harness
8	PSHEZ0369QSZZ запросить цену →	AE C Shading sheet
9	XBBSE30P08000 запросить цену →	AA C Screw(3×8)
10	GCAB-0061QSZZ запросить цену →	AK D Left exterior
11	TLABH0387QSZZ запросить цену →	AF C Operation instruction label
12	GCOV-0045QSZ1 запросить цену →	AG D Rear cover OC (AL-1217)
13	CFIX-0021QS01 запросить цену →	AG D Glass fixing plate
14	PGLSP0007QSZZ запросить цену →	AV B Table glass
15	PTPE-0040QSZZ запросить цену →	AC C Glass fixing tape A
16	PCOVP0040QSJZ запросить цену →	AL D Rear exterior cover SPF (AL-1226)
17	GCAB-0062QSZZ запросить цену →	AL D Right exterior (AL-1226)
18	GCAB-0026QSJ2 запросить цену →	AZ D Rear exterior SPF (AL-1226)
19	TCAUA0770FCZZ запросить цену →	AB D Service caution label
20	PMLT-0024QSZZ запросить цену →	AC C Fan cushion
21	PFILZ0002QSZZ запросить цену →	AL D Ozone filter
22	PTPE-0044QSZZ запросить цену →	AC C Slit glass tape (AL-1226)
23	PGLSP0008QSZZ запросить цену →	AH B SPF glass (AL-1226)
24	PSHEZ0181QSJZ запросить цену →	AC C Rear cabinet maylar (AL-1226)
25	PTPE-0010QSZZ запросить цену →	AC C Slit glass tape (AL-1226)
26	TLABZ0058QSZZ запросить цену →	AD D Class 1 label
27	PMLT-0069QSZZ запросить цену →	AA C Ground malt (AL-1226)
28	PSHEZ0404QSZZ запросить цену →	AF C Right cabinet ground sheet (AL-1226)
29	PTPE-0047QSZZ запросить цену →	AC C Ground tape F (AL-1226)
30	PTPE-0048QSZZ запросить цену →	AA C Ground tape R (AL-1226)
31	PTPE-0049QSZZ запросить цену →	AC N C Right cabinet ground tape (AL-1226)
501	CFIX-0021RS51 запросить цену →	BB E Table unit
1	GCOVH0003QSJZ запросить цену →	AL D OC cover S
2	GCOVH0004QSJ1 запросить цену →	AX N D OC cover M
3	PCUSS0024QSZZ запросить цену →	AV D OC mat
901	CCOVH0004RS54 запросить цену →	BF E OC cover unit
2		Original cover unit (AL-1217)
1	LSOU-0035QSZZ запросить цену →	AR D Original tray
2	LPLTP0011QSJZ запросить цену →	AH C Control plate F
3	LPLTP0012QSJZ запросить цену →	AH C Control plate R
4	NGERR0377FCZZ запросить цену →	AD C Manual feeding rack gear
5	XEPSD30P08X00 запросить цену →	AA C Screw(3×8X)
6	NGERH0193FCZZ запросить цену →	AB C Manual feeding gear
7	MSPRP0059QSZZ запросить цену →	AD C Control plate spring
11	CFRM-0011RS58 запросить цену →	BF E SPF pick up unit
13	XEBSD40P10000 запросить цену →	AA C Screw(4×10)
14	CFRM-0013RS59 запросить цену →	BP N E SPF transport unit
15	LBNDJ0013FCZ1 запросить цену →	AA C Wire band
16	PSHEZ0384QSZZ запросить цену →	AD C Base tray sheet
17	PSHEP0063QSZZ запросить цену →	AC C Transport sheet
18	MSPRP0113QSZ1 запросить цену →	AD C Earth spring
19	PSHEZ0379QSZZ запросить цену →	AD C OC sheet
20	XEBSD30P08000 запросить цену →	AA C Screw(3×8)
21	MHNG-0017QSZZ запросить цену →	AQ C SPF hinge
22	XEBSE40P14000 запросить цену →	AA C Screw(4×14)
23	NROLP0011QSZZ запросить цену →	AD C Delivery roller
24	PSPO-0001QSZZ запросить цену →	AB C Sponge
25	NSFTZ0010QSZZ запросить цену →	AE C Delivery shaft
26	MSPRT0061QSZZ запросить цену →	AC C Delivery spring
27	MSPRP0060QSZZ запросить цену →	AD C Transport spring
28	NROLP0010QSZZ запросить цену →	AD C Transport roller
29	NSFTZ0009QSZZ запросить цену →	AE C Transport shaft
30	LPLTM0096QSZZ запросить цену →	AF C Base tray reinforce plate
31	LX-BZ0016QSZZ запросить цену →	AC C Screw(3×8)
33	LSOU-0005QSJ4 запросить цену →	BA D Base tray
34	PCUSS0025QSZZ запросить цену →	AQ D OC mat
35	PSHEZ0102QSZZ запросить цену →	AD C Motor pressure sheet
36	PSHEZ0112QSZZ запросить цену →	AE C Delivery earth sheet SPF
37	MSPRC0149QSZZ запросить цену →	AC C PS earth spring SPF
38	PSHEZ0386QSZZ запросить цену →	AB D Rear side mylar A
39	PSHEZ0387QSZZ запросить цену →	AB D Rear side mylar B
40	PSHEZ0388QSZZ запросить цену →	AD C OC sheet mylar
45	PSHEZ0383QSZZ запросить цену →	AC C Book detect sheet
501	CSOU-0035RS51 запросить цену →	AZ E SPF original tray unit
901	DUNT-0032RS20 запросить цену →	BX N E SPF unit
1	PGIDM0042QSJZ запросить цену →	AL C U-turn paper guide
2	XEBSD30P12000 запросить цену →	AA C Screw(3×12)
3	LX-BZ0012QSZZ запросить цену →	AC C Screw
4	NGERH0972FCZZ запросить цену →	AB C Gear(27T)
5	MARMP0001QSZZ запросить цену →	AF C Drive arm
6	XBPSD30P05K00 запросить цену →	AA C Screw(3×5K)
7	RMOTP0013QSZZ запросить цену →	BB B SPF motor
9	DHAI-0290QSZ1 запросить цену →	AN C SPF interface harness
10	LBNDJ0013FCZ1 запросить цену →	AA C Wire band
11	MSPRT0064QSZ1 запросить цену →	AC C Drive arm spring
12	LFRM-0013QSZZ запросить цену →	AG C Drive frame
13	XRESP50-06000 запросить цену →	AA C E-ring
14	PSHEP3029FCZZ запросить цену →	AA C Flange sheet DUP2
15	NBLTT0006QSZZ запросить цену →	AG B Belt(83MXL4.8)
16	NGERH0047QSZZ запросить цену →	AF C Gear(48T/15T)
17	LPINS0019QSZZ запросить цену →	AB C Spring pin(φ2.5-9)
18	NBRGC0017QSZZ запросить цену →	AC C Bearing
19	NBRGM0501FCZZ запросить цену →	AB C Metal D
20	LFRM-0012QSZZ запросить цену →	AD C Frame R
21	PSHEZ0039QSZZ ✓ в наличии	AG C Sheet
22	LPLTP0013QSZZ запросить цену →	AD C Plate
23	MSPRC0062QSZZ запросить цену →	AC C Pressure spring
24	MSPRP0065QSZZ запросить цену →	AD C Open and shut lock spring
25	PSHEZ2174FCZZ запросить цену →	AB C Paper feeding sheet
26	NPLYZ0146FCZZ запросить цену →	AB C 22MXL pulley
27	NBLTT0003QSZZ запросить цену →	AG B Belt(91MXL4.8)
28	JKNBZ0004QSZZ запросить цену →	AD C JAM release knob
29	MSPRC0063QSZZ запросить цену →	AB C Delivery paper guide spring
30	PGIDM0024QSZ3 запросить цену →	AN C Transport paper guide
31	RDTCT0004QSZZ запросить цену →	AL B Inlet detect sensor
32	NROLM0023QSZ1 запросить цену →	AP C Delivery roller
33	PBRSR0003QSZ2 запросить цену →	AG B Discharge brush
34	PGIDH0029QSZZ запросить цену →	AL C Delivery paper guide
35	PSHEP0044QSZZ запросить цену →	AF C White sheet
36	NROLM0022QSZ1 запросить цену →	AL C PS roller
37	PCOVP0037QSJZ запросить цену →	AH D Front cover
38	PCOVP0038QSJ1 запросить цену →	AL D Rear cover
39	XEBSE30P10000 запросить цену →	AA C Screw(3×10)
40	CPLTM0298QS01 запросить цену →	AF C SPF tension plate
41	MSPRT0294QSZZ запросить цену →	AC C SPF tension spring
901	CFRM-0013RS59 запросить цену →	BP N E SPF transport unit
1	GCAB-0008QSJZ запросить цену →	AM D Open and shut exterior
2	PSPO-0002QSZZ запросить цену →	AC C Stopper sponge
4	MARMP0003QSZ1 запросить цену →	AD C Stopper arm
5	LSTPP0001QSZZ запросить цену →	AD C Paper stopper R
6	XEBSD30P08000 запросить цену →	AA C Screw(3×8)
7	CPWBF0009RS51 запросить цену →	AG E SPF sensor PWB
8	DHAI-0293QSZZ запросить цену →	AE C Sensor harness
9	MLEVP0009QSZZ запросить цену →	AD C Set detect lever ACT
10	MLEVP0010QSZZ запросить цену →	AE C Open and shut detect lever ACT
11	RPLU-0004QSZ1 запросить цену →	AQ B PU solenoid
12	XBPSD30P06KS0 запросить цену →	AA C Screw(3×6KS)
13	MARMP0002QSZZ запросить цену →	AD C Solenoid arm
14	MSPRT0067QSZ1 запросить цену →	AB C Solenoid arm spring
15	XRESP40-06000 ✓ в наличии	AA C E-ring
16	NGERH0073QSZZ ✓ в наличии	AE C Clutch gear(20T)
17	PPIPP0008QSZZ запросить цену →	AD C Clutch sleeve
18	MSPRC1316FCZ1 ✓ в наличии	AE C MF clutch spring B
19	LBOSZ1851FCZZ ✓ в наличии	AC C STK clutch boss
20	LBSHZ0303FCZZ запросить цену →	AC C M bushing C
21	NSFTZ0012QSZZ запросить цену →	AG C Clutch shaft
22	LBSHZ0006QSZZ запросить цену →	AC C M Bushing
23	NPLYZ0010QSZZ запросить цену →	AE C 20MXL pulley
24	XRESP30-06000 запросить цену →	AA C E-ring
25	MSPRT0066QSZ1 запросить цену →	AC C Clutch pawl spring
26	PTME-0019QSZZ запросить цену →	AD C Clutch pawl
27	NROLP0024QSZ1 запросить цену →	AH C Pick up roller
28	NGERH0990FCZZ запросить цену →	AB C Gear(16T)
29	XPSSP20-07000 запросить цену →	AA C Spring pin(φ2-7)
30	NGERH0992FCZZ ✓ в наличии	AB C Gear(20T)
31	NROLR0922FCZZ запросить цену →	AR C Manual feeding roller
32	NSFTZ0011QSZ2 запросить цену →	AF C PF shaft
33	MSPRC0115QSZZ запросить цену →	AB C Paper feeding spring
34	MARMP0004QSZZ запросить цену →	AF C Pick up arm
35	LFRM-0011QSJ2 запросить цену →	AL D Paper feedind frame
36	MSPRD0114QSZ1 запросить цену →	AD C PF frame spring
901	CFRM-0011RS58 запросить цену →	BF E SPF pick up unit
5		SPF pick up unit (AL-1226)
1	CPNLH0023QS32 запросить цену →	AR N D Panel (AL-1226)
2	CBTN-0019QS02 запросить цену →	AF E Copy key
3	JBTN-0020QSZZ запросить цену →	AC C Copy key light
4	JBTN-0005QSZZ запросить цену →	AC C % Key
5	CBTN-0050QS01 запросить цену →	AE E Operation key R
6	JBTN-0049QSZZ запросить цену →	AF C Operation key L
8	CPWBF0113QSE7 запросить цену →	BB E Operation PWB (AL-1226)
9	XEBSD30P08000 запросить цену →	AA C Screw(3×8)
10	GCAB-0063QSZZ запросить цену →	AT D Operation cabinet
11	XEBSE30P10000 запросить цену →	AA C Screw(3×10)
12	GCAB-0064QSZZ запросить цену →	AN D Operation panel
6		Operation panel
1	GCAB-0007QSJ2 запросить цену →	AU D Side door
2	PTME-0004QSZZ запросить цену →	AG C Lock pawl
3	MSPRT0029QSZZ запросить цену →	AC C Lock pawl spring
4	PGIDM0008QSZZ запросить цену →	AD C Hinge guide
5	LPLTM0043QSZZ запросить цену →	AD C Earth plate
6	MSPRD0076QSZ1 запросить цену →	AD C Earth spring
7	XHBSE30P06000 запросить цену →	AA C Screw(3×6)
8	XEBSE30P06000 запросить цену →	AA C Screw(3×6)
9	LFRM-0003QSJ2 запросить цену →	AN D Side door inner frame
10	XEBSD30P10000 запросить цену →	AA C Screw(3×10)
11	MSPRC0032QSZZ запросить цену →	AB C Transcription pressure spring
12	DHAI-0291QSZZ запросить цену →	AC C TCFB harness
13	MSPRC0031QSZZ запросить цену →	AB C PS earth spring
14	MSPRC0030QSZZ запросить цену →	AC C PS pressure spring
15	NSFTZ0006QSZ1 запросить цену →	AG C PS shaft
16	XRESP30-06000 запросить цену →	AA C E-ring
17	NROLP1122FCZZ ✓ в наличии	AF C PS upper roller
18	CHLDZ0010RS52 запросить цену →	AU E Transcription holder unit
1	CGERH0162QS01 запросить цену →	AN E Pulley gear
2	CPLTM0288QS01 запросить цену →	BC E Scanner plate
3	CPLTM0291QS01 запросить цену →	AG E Tension plate
4	CPLTM0294QS01 запросить цену →	AK E Motor fixing plate
5	CPLYZ0028QS01 запросить цену →	AM E Idle pulley
6	DUNT-0276QS11 запросить цену →	BT E Carriage unit
7	LHLDZ0093QSZZ запросить цену →	AC C Rod holder
8	LSTPF0013QSZZ запросить цену →	AC C Rod stopper
9	LX-BZ0033QSZZ запросить цену →	AB C Screw(3×6)
10	MLOKZ0004QSZZ запросить цену →	AD C Carriage lock
11	MSPRT0283QSZZ запросить цену →	AC C Tension spring
12	MSPRT0284QSZZ запросить цену →	AC C Motor spring
13	NBLTT0030QSZZ запросить цену →	AH B Belt
14	NBLTT0031QSZZ запросить цену →	AF B Belt
15	NGERH0161QSZZ запросить цену →	AL C Idle gear
16	NSFTZ0063QSZZ запросить цену →	AK C Slide shaft
17	PBRSR0002QSZ2 запросить цену →	AG B Discharger brush
18	PGIDM0099QSZZ запросить цену →	AH C Paper guide
19	PGUMS0004QSZZ запросить цену →	AA C Table glass cushion
21	PSHEZ0367QSZZ запросить цену →	AD C Cable fixing sheet
22	PDUC-0005QSZZ запросить цену →	AD C Fan duct JAG
24	PSHEZ0377QSZZ запросить цену →	AC C Edge protect sheet
25	RMOTS0038QSZZ запросить цену →	BL B Scanner motor
26	XHBSE30P06000 запросить цену →	AA C Screw(3×6)
27	XRESP50-06000 запросить цену →	AA C E-ring
28	XRESP70-08000 запросить цену →	AA C E-ring
29	PGIDM0019QSJZ запросить цену →	AH C SPF hinge guide L (AL-1226)
30	PGIDM0020QSJZ запросить цену →	AH C SPF hinge guide R (AL-1226)
31	XHBSE30P08000 запросить цену →	AA C Screw(3×8)
32	RCORF0018QSZZ запросить цену →	AR C FFC core
33	LPLTP0131QSZZ запросить цену →	AD C Book sensor attachment plate (AL-1226)
34	MLEVP0047QSE1 запросить цену →	AD C Book sensor ACT (AL-1226)
35	MSPRC0153QSZZ запросить цену →	AB C Book sensor spring (AL-1226)
36	VHPGP1A71A1-1 запросить цену →	AG B Photo transistor(GP1A71A1) (AL-1226)
37	DHAI-0303QSZZ запросить цену →	AD C Harness (AL-1226)
39	PSHEZ0389QSZ1 запросить цену →	AK C Scanner sheet
40	DHAI-0268QSZ1 запросить цену →	AH C CCD-MCU harness
41	RCORF0020QSZZ запросить цену →	AL C FFC core
42	PCUSU0026QSZZ запросить цену →	AC D Core cushion
43	PTPE-0045QSZZ запросить цену →	AA C CCD harness double-sided tape
44	PSHEZ0403QSZZ запросить цену →	AG C Noise sheet
45	PSHEZ0401QSZZ запросить цену →	AG C Scanner core sheet
46	PTPE-0046QSZZ запросить цену →	AB C Core double-sided tape
47	PMLT-0068QSZZ запросить цену →	AC C Core holder malt
48	PSHEZ0400QSZZ запросить цену →	AG C PWB core miler
1	XEBSD30P12000 запросить цену →	AA C Screw(3×12)
2	DHAI-0282QSZZ запросить цену →	AG C LSU harness
3	LBNDJ0013FCZ1 запросить цену →	AA C Wire band
4	DUNTK0013QS13 запросить цену →	BS E LSU unit(A4600D)
5	MSPRT0019QSZ1 запросить цену →	AB C Delivery paper guide spring
6	PSHEZ0350QSZZ запросить цену →	AB C LSU protect sheet A
7	PSHEZ0351QSZZ запросить цену →	AB C LSU protect sheet B
8	RCORF0021QSZZ запросить цену →	AK C Core
1	NROLP0046QSZZ запросить цену →	AC C Delivery roller upper
2	MSPRT0020QSZ1 запросить цену →	AB C Delivery roller spring
4	CPWBF0116RS53 запросить цену →	AP E POD sensor PWB
5	MLEVP0005QSZZ запросить цену →	AD C Delivery actuator
6	PGIDM0006QSZ2 запросить цену →	AM C Delivery paper guide
7	MSPRC0021QSZZ запросить цену →	AB C Delivery transport roller spring
8	NROLP1122FCZZ ✓ в наличии	AF C PS upper roller
9	MSPRD0281QSZZ запросить цену →	AD C Delivery earth spring
10	DHAI-0285QSZZ запросить цену →	AK C OP-MCU harness
14	DHAI-0282QSZZ запросить цену →	AG C LSU harness
15	RCORF0018QSZZ запросить цену →	AR C FFC core
16	PSHEZ0402QSZZ запросить цену →	AG C Panel core sheet
1	NROLP0007QSZ1 запросить цену →	AQ C Delivery roller lower
2	NBRGC0579FCZZ запросить цену →	AE C Roller bearing
3	NROLP0012QSZ2 запросить цену →	AL C Delivery trasport roller lower
4	NPLYZ0001QSZZ запросить цену →	AE C Pulley(22T)
5	NBLT-0005QSZZ запросить цену →	AH B Delivery roller drive belt
6	LBNDJ0043FCZZ запросить цену →	AA C Snap band(SG-130)
7	NCPL-0002QSZZ запросить цену →	AC C Hopper cupring S
8	MSPRC0024QSZ1 запросить цену →	AC C Hopper spring
9	RMOTD0009QSZZ запросить цену →	AU B Toner motor
10	XEBSD30P10000 запросить цену →	AA C Screw(3×10)
11	XEBSD30P30000 запросить цену →	AA C Screw(3×30)
12	NFANP0005QSZ1 запросить цену →	BR B Fan
13	LHLDZ0018QSZZ запросить цену →	AE C TC high voltage holder
14	QSLP-0006QSZZ запросить цену →	AE C BC HV electrode plate
15	XEBSD30P06000 запросить цену →	AA C Screw(M3×6)
16	QSLP-0005QSZZ запросить цену →	AE C TC HV electrode plate
17	XBPSC30P06K00 запросить цену →	AA C Screw(3×6K)
18	DHAI-0267QSZZ запросить цену →	AG C BC harness
19	DHAI-0292QSZZ запросить цену →	AF C TC harness
20	NBLTT0001QSZZ запросить цену →	AH B Belt
21	LFRM-0002QSZZ запросить цену →	AX D Middle frame
22	JKNBZ0001QSZZ запросить цену →	AE C Roller rotation knob
23	DHAI-0287QSZZ запросить цену →	AF C PPD2 interface harness
24	DHAI-0276QSZ2 запросить цену →	AL C HL harness 1 (200V Series)
25	PGIDM0009QSZZ запросить цену →	AG C Harness guide
26	LPINS0301FCZZ запросить цену →	AD C DV guide pin
27	DHAI-0271QSZZ запросить цену →	AP C DSV harness
28	LX-BZ3006SC0S запросить цену →	AA C Screw(3×6)
29	XBBSD30P08000 запросить цену →	AA C Screw(3×8)
30	XEBSE40P12000 запросить цену →	AA C Screw(4×12)
39	PMLT-0067QSZZ запросить цену →	AC C Cushion
19		17 16 PRP01075
1	CPWBF0116RS51 запросить цену →	AP E PPD1sensor PWB
2	MLEVP0006QSZZ запросить цену →	AD C PS front actuator
3	MSPRC0026QSZ1 запросить цену →	AB C PS front actuator spring
4	XEBSE30P10000 запросить цену →	AA C Screw(3×10)
5	PGIDM0010QSZ1 запросить цену →	AG C TC front guide upper
6	XRESP50-06000 запросить цену →	AA C E-ring
7	NROLR0013QSZZ запросить цену →	AQ C PS lower roller
8	NBRGC0100FCZ1 запросить цену →	AC C Bearing
9	NGERH0020QSZZ запросить цену →	AG C Cluth gear(26T)
10	PPIPP0109FCZ1 ✓ в наличии	AC C Pipe A
11	MSPRC1316FCZ1 ✓ в наличии	AE C MF clutch spring B
12	XPSSJ20-07000 ✓ в наличии	AA C Spring pin(φ2-7)
13	LBOSZ1851FCZZ ✓ в наличии	AC C STK clutch boss
14	XRESP40-06000 ✓ в наличии	AA C E-ring
15	LBOSZ1031FCZZ запросить цену →	AC C Clutch boss
16	MSPRC0161QSZZ ✓ в наличии	AF C Clutch spring
17	PPIPP0003QSZZ запросить цену →	AD C Clutch sleeve
18	NGERH1132FCZZ запросить цену →	AH C Clutch gear(29T)
19	NBRGP0562FCZZ запросить цену →	AD C Bearing
20	CROLP0015QS01 запросить цену →	AU C Paper feeding roller
21	NGERH0022QSZZ ✓ в наличии	AC C Gear(33T)
22	NGERH0026QSZZ запросить цену →	AD C Gear(21/29T)
23	NGERH0025QSZZ ✓ в наличии	AD C W gear(30T)
24	CPLTM0024QS01 ✓ в наличии	AG C PF plate
25	LPLTM0046QSZZ запросить цену →	AE C PS earth plate
26	QSW-B0003QSZZ запросить цену →	AF B Tray detect switch
27	DHAI-0269QSZZ запросить цену →	AD C CED1 harness
28	GDAI-0001QSJ1 запросить цену →	BF D Base plate
29	PSHEZ2026FCZ1 запросить цену →	AB C Sheet M1 (AL-1226)
30	LHLDZ0017QSZZ запросить цену →	AD C Pressure plate holder (AL-1226)
31	MSPRC0047QSZZ запросить цену →	AA C Pressure plate spring (AL-1226)
32	PCOVP0013QSZZ запросить цену →	AD D Malti cover (AL-1226)
34	LRALP0001QSJ2 запросить цену →	AM N C Base plate rail R
35	XEBSE40P12000 запросить цену →	AA C Screw(4×12)
36	PSHEZ2174FCZZ запросить цену →	AB C Paper feeding sheet (AL-1226)
37	XBPSD30P08KS0 запросить цену →	AA C Screw(3×8KS)
38	PCOVP0007QSJZ запросить цену →	AE D Sensor cover
39	DHAI-0270QSZZ запросить цену →	AD C D-RST harness
40	XEBSE30P12000 запросить цену →	AA C Screw(3×12)
41	MSPRC0077QSZ1 запросить цену →	AB C Front exterior lever spring
42	LPLTM0016QSZZ запросить цену →	AE C Front exterior lever plate
43	LX-WZ0023FCZZ запросить цену →	AA C Washer
44	XEBSE30P10000 запросить цену →	AA C Screw(3×10)
60	PCOVP0008QSZZ запросить цену →	AE C 2nd gear cover
61	PCOVP0009QSZZ запросить цену →	AE C 2nd connector cover
62	MSPRC0037QSZZ запросить цену →	AB C Transport lower roller spring (AL-1217)

2. Base plate unit 1

№	Артикул	Описание
1	LHLDZ0092QSZZ запросить цену →	AP C PWB holder JAG
3	XHBSE30P06000 запросить цену →	AA C Screw(3×6)
4	CPWBX0112QS3E запросить цену →	BY E MCU PWB (AL-1226)
5	CPWBF0114QSE1 запросить цену →	BA E IF PWB
7	DHAI-0283QSZ1 запросить цену →	AG C MCU-I/F harness
11	XEBSE30P10000 запросить цену →	AA C Screw(3×10)
14	XBBSE30P06000 запросить цену →	AA C Screw(3×6)
15	XEBSE40P12000 запросить цену →	AA C Screw(4×12)
17	GDAI-0001QSJ1 запросить цену →	BF D Base plate
18	GLEGG0064FCZZ запросить цену →	AC C Rubber foot
21	LPLTM0020QSZZ запросить цену →	AL C Base plate reinforce plate F
22	PSHEZ0390QSZZ запросить цену →	AL C PWB holder sheet
23	RCORF0018QSZZ запросить цену →	AR C FFC core
25	XBPSN40P06K00 запросить цену →	AA C Screw(4×6K)
27	RCORF0021QSZZ запросить цену →	AK C Core
30	LFRM-0062QSZZ запросить цену →	AG C Connector frame
31	RCORF1028LCZZ запросить цену →	AP C Ferrite core
40	DHAI-0294QSZZ запросить цену →	AK C Center frame harness
41	DHAI-0305QSZ1 запросить цену →	AP C Inlet interface harness
44	CPWBF0122QS31 запросить цену →	AZ E Noise filter PWB
45	LHLDC0097QSZZ запросить цену →	AG C Noise filter holder
46	XEBSD30P10000 запросить цену →	AA C Screw(3×10)
47	DHAI-0276QSZ2 запросить цену →	AL C HL harness 1 (200V Series)
48	PSHEZ0405QSZZ запросить цену →	AE C Connector ground sheet
15		21 PRP01077
1	PGIDM0023QSZZ запросить цену →	AP C U-turn guide lower
2	VRH-ST2HB157K запросить цену →	AD C Resistor(1/2W 150MΩ)
3	MSPRD0282QSZZ запросить цену →	AH C FU earth wire
4	PBRSR0004QSZ1 запросить цену →	AD B Discharge brush FU
5	PCOVP0010QSZZ запросить цену →	AG D Fusing cover F
6	MSPRP0033QSZZ запросить цену →	AD C Copy lamp spring F
7	LFRM-0004QSZZ запросить цену →	AV D Fusing upper frame
8	LX-BZ0010QSZZ запросить цену →	AB C Screw(3×6)
9	RDTCT0128FCZZ запросить цену →	AR B Thermistor
10	XBPSD30P10KS0 запросить цену →	AB C Screw(3×10KS)
11	CTME-0229FC04 ✓ в наличии	AG C Separator pawl
12	CTHM-0019DS52 запросить цену →	AT E FU thermostat unit
13	CPWBF0116RS52 запросить цену →	AP E PPD2 sensor PWB
14	MSPRP0034QSZZ запросить цену →	AE C Copy lamp spring R
15	PCOVP0011QSZZ запросить цену →	AK D Fusing cover R
16	DHAI-0280QSZ1 запросить цену →	AH C HL harness 2 (200V Series)
17	LBNDJ0037FCZ1 запросить цену →	AA C Wire band
18	LSTPP0116FCZZ запросить цену →	AA C Roller stopper
19	NGERH0540FCZ3 ✓ в наличии	AD C Fushing gear(45T)
20	NBRGP0567FCZZ ✓ в наличии	AG C Fusing bearing
21	NROLI0014QSZ3 запросить цену →	BA C Heart roller
23	MLEVP0015QSZZ запросить цену →	AF C Pressure lever R
24	NBRGP0260FCZ1 ✓ в наличии	AD C Pressure bearing N
25	MSPRC0055QSZZ ✓ в наличии	AC C Pressure spring
26	LX-WZ0313FCZZ запросить цену →	AA C Washer
27	NROLR0028QSZZ ✓ в наличии	AZ C Pressure roller
28	MLEVP0014QSZZ запросить цену →	AF C Pressure lever F
29	LPLTM0022QSZ4 ✓ в наличии	AG C Scraper
30	LFRM-0005QSZ1 запросить цену →	AQ N D Fusing lower frame
31	XEBSE30P12000 запросить цену →	AA C Screw(3×12)
32	TCAUH0017QSZZ запросить цену →	AC D High temperature caushion label
33	PSHEZ0045QSZ2 запросить цену →	AC C PG earth sheet N2
34	PGIDH0026QSZZ запросить цену →	AE C Fusing front paper guide
35	PSHEP0023QSZZ запросить цену →	AF C Fusing front PG sheet
36	LX-BZ0735FCZZ запросить цену →	AA C Screw
37	MSPRT0054QSZ1 запросить цену →	AB C Gate spring
38	LPLTP0009QSZZ запросить цену →	AS C Turn over gate
39	XRESP30-04000 запросить цену →	AA C E-ring
40	PSHEP0047QSZZ запросить цену →	AC C Handle label
41	XEBSE30P08000 запросить цену →	AA C Screw(3×8)
42	LX-BZ0011QSZZ запросить цену →	AB C Screw
901	DUNTW0285RS11 запросить цену →	BS E Fusing unit (200V Series)

3. Fusing unit

№	Артикул	Описание
1	XBBSD40P06000 запросить цену →	AA C Screw(4×6)
2	RMOTP0036QSZZ запросить цену →	BD B Main motor
3	MSPRC0053QSZ1 запросить цену →	AC C Pulley spring
4	NGERH0050QSZZ запросить цену →	AD C Ratchet gear(33T)
5	NPLYZ0002QSZZ запросить цену →	AC C Pulley(17T)
6	NGERH0010QSZZ запросить цену →	AD C Gear(28T)
7	NGERH0009QSZZ ✓ в наличии	AD C Gear(46/16T)
8	NGERH0014QSZZ ✓ в наличии	AD C Gear(30/15T)
9	CGERH0011RS51 ✓ в наличии	AE E MG gear unit
10	NGERH0015QSZZ запросить цену →	AD C Gear(37/15T)
11	NGERH0007QSZZ запросить цену →	AH C Gear(68/26T)
12	NGERH0016QSZZ запросить цену →	AD C Cupring gear(34T)
13	NGERH0019QSZZ запросить цену →	AD C Ratchet gear(21T)
14	NGERH0018QSZZ запросить цену →	AC C Ratchet gear(28T)
15	MSPRC0023QSZ1 запросить цену →	AC C Ratchet spring
16	NGERH0008QSZ3 запросить цену →	AL C Gear(55/19T)
17	NGERH0017QSZZ запросить цену →	AD C Gear(33/20/15T)
18	NGERH0012QSZZ запросить цену →	AE C Gear(20T)
19	NGERH0013QSZZ ✓ в наличии	AG C Gear(31/17T)
20	CPLTM0042QS02 запросить цену →	AY C Main drive plate
21	XBBSD30P04000 запросить цену →	AA C Screw(3×4)
22	RPLU-0035QSZZ запросить цену →	AL B Solenoid
23	MSPRC1318FCZ1 запросить цену →	AA C Spring B
24	PTME-0002QSZZ запросить цену →	AD C PS roller pawl
25	RPLU-0002QSZZ запросить цену →	AN B Solenoide
26	PTME-0003QSZ1 ✓ в наличии	AD C Roller pawl
27	DHAI-0296QSZZ запросить цену →	AK C Main motor harness
901	CPLTM0042RS55 запросить цену →	BM E Drive unit[Except No.27]
1	CCLEZ0005RS51 запросить цену →	AQ E Charger cleaner unit
2	XEBSE30P08000 запросить цену →	AA C Screw(3×8)
3	PCOVP0012QSJ1 запросить цену →	AH C Single upper cover
4	CSW-M0016RS51 запросить цену →	AG E Side door detect switch unit
5	XEPSD20P10000 запросить цену →	AA C Screw(2×10)
6	MSPRP0110QSZ1 запросить цену →	AD C Door switch spring
1	CCLEZ0005RS51 запросить цену →	AQ E Charger cleaner unit
2	XEBSE30P08000 запросить цену →	AA C Screw(3×8)
3	PCOVP0023QSJ1 запросить цену →	AH D Multi upper cover
4	CSW-M0016RS51 запросить цену →	AG E Side door detect switch unit
5	XEPSD20P10000 запросить цену →	AA C Screw(2×10)
6	MSPRP0110QSZ1 запросить цену →	AD C Door switch spring
7	PSHEZ0075QSZZ запросить цену →	AC C MB upper guide sheet
1	CPWBF0116RS54 запросить цену →	AP E MFD sensor PWB
2	DHAI-0295QSZZ запросить цену →	AC C Manual feeding earth harness
3	LBNDJ0013FCZ1 запросить цену →	AA C Wire band
4	XHBSE30P06000 запросить цену →	AA C Screw(3×6)
5	CPLTM0023QS02 запросить цену →	AF C SB plate
6	NGERH0972FCZZ запросить цену →	AB C Gear(27T)
7	XRESP40-06000 ✓ в наличии	AA C E-ring
8	XEBSE30P08000 запросить цену →	AA C Screw(3×8)
9	NGERH0990FCZZ запросить цену →	AB C Gear(16T)
10	XPSSJ20-07000 ✓ в наличии	AA C Spring pin(φ2-7)
11	NBRGP0562FCZZ запросить цену →	AD C Bearing
12	NROLR0016QSZZ запросить цену →	AT C MF transport roller
13	LFRM-0006QSJZ запросить цену →	AN D Single manual feed frame
14	MSPRC0039QSZ1 запросить цену →	AC C Earth spring
15	XEBSD30P06KS0 запросить цену →	AA C Screw(3×6KS)
16	MSPRC0038QSZ1 запросить цену →	AC C Actuator spring
17	MLEVP0007QSZZ запросить цену →	AD C Actuator
18	MSPRC0080QSZZ запросить цену →	AB C SB transport earth spring
20	PGIDM0014QSJZ запросить цену →	AF C DUP upper guide
21	PGIDM0013QSJZ запросить цену →	AF C SB side guide R
22	PGIDM0012QSJZ запросить цену →	AF C SB side guide F
23	NSFTZ0007QSZ1 запросить цену →	AG C Roller shaft
24	NROLP1122FCZZ ✓ в наличии	AF C PS upper roller
25	LFRM-0007QSJ2 запросить цену →	AL D Single manual feed lower frame
26	MSPRC0036QSZ1 запросить цену →	AB C MF spring
27	NGERH0021QSZZ запросить цену →	AD C Manual feeding gear
28	XEPSD30P06X00 запросить цену →	AA C Screw(3×6X)
29	MSPRP0079QSZZ запросить цену →	AD C SB earth plate spring
30	XEBSE30P06000 запросить цену →	AA C Screw(3×6)
31	MSPRD0108QSZZ запросить цену →	AC C SB lower earth spring
32	XEBSE40P12000 запросить цену →	AA C Screw(4×12)
33	MSPRC0109QSZZ запросить цену →	AC C Spring
501	CFRM-0007RS54 запросить цену →	AX E SB manual feeding lower frame unit
502	CFRM-0006RS53 запросить цену →	BB E Single manual paper feeding unit
1	NROLR0922FCZZ запросить цену →	AR C Manual feeding roller
2	XRESP40-06000 ✓ в наличии	AA C E-ring
3	NGERH0992FCZZ ✓ в наличии	AB C Gear(20T)
4	MARMP0173FCZZ запросить цену →	AC C Arm C
5	NROLP1008FCZZ запросить цену →	AK C Roller R
6	XPSSJ20-07000 ✓ в наличии	AA C Spring pin(φ2-7)
7	NGERH0990FCZZ запросить цену →	AB C Gear(16T)
8	NSFTZ2311FCZZ запросить цену →	AU C Cam boss A shaft
9	LBSHZ0303FCZZ запросить цену →	AC C M bushing C
10	LBRC-0055FCZZ ✓ в наличии	AK C Multi F bracket
11	XEBSE30P08000 запросить цену →	AA C Screw(3×8)
12	PGIDM0014QSJZ запросить цену →	AF C DUP upper guide
13	XEBSD30P06000 запросить цену →	AA C Screw(M3×6)
14	MSPRC0049QSZZ запросить цену →	AC C Manual feeding earth spring
15	LBOSZ1851FCZZ ✓ в наличии	AC C STK clutch boss
16	MSPRC1315FCZ1 запросить цену →	AD C Clutch spring A
17	PPIPP0109FCZ1 ✓ в наличии	AC C Pipe A
18	LBOSZ0118QSZZ запросить цену →	AE C Cam boss A1R
19	NGERH0972FCZZ запросить цену →	AB C Gear(27T)
20	NGERH0991FCZZ запросить цену →	AC C Gear(20.20MXL)
21	LBNDJ0013FCZ1 запросить цену →	AA C Wire band
22	DHAI-0295QSZZ запросить цену →	AC C Manual feeding earth harness
23	XHBSE30P06000 запросить цену →	AA C Screw(3×6)
24	XBPSD30P06KS0 запросить цену →	AA C Screw(3×6K)
25	CPLTM0023QS03 запросить цену →	AG C Paper plate
26	PPIPP0175FCZZ запросить цену →	AC C Pipe B
27	MSPRC1316FCZ1 ✓ в наличии	AE C MF clutch spring B
28	LBOSZ1509FCZ1 ✓ в наличии	AD C Cam boss B
29	RPLU-0003QSZZ запросить цену →	AN B Multi feeding solenoid
30	MSPRC1318FCZ1 запросить цену →	AA C Spring B
31	PTME-0179FCZZ запросить цену →	AC C Manual paper feeding pawl B
32	PTME-0178FCZ1 запросить цену →	AC C Manual paper feeding pawl A
33	MSPRC2175FCZZ запросить цену →	AA C Pawl A spring
34	XBBSD30P08000 запросить цену →	AA C Screw(3×8)
35	LFRM-0010QSJZ запросить цену →	AN D Multi frame
36	XEBSE40P12000 запросить цену →	AA C Screw(4×12)
37	LSTPP0300FCZZ запросить цену →	AB C Stopper plate
38	MARMP0205FCZZ запросить цену →	AF C Arm B
39	MARMP0204FCZ1 запросить цену →	AF C Arm A
40	MHNG-0002QSZZ запросить цену →	AC C Arm hinge
41	MSPRC0048QSZZ запросить цену →	AB C Arm C spring
42	PGIDM0018QSJZ запросить цену →	AF C MB side guide R
43	PGIDM0017QSJZ запросить цену →	AF C MB side guide L
44	PCOVP0019QSJZ запросить цену →	AL D Multi tray front cover
46	NGERH0021QSZZ запросить цену →	AD C Manual feeding gear
48	LSOU-0002QSJZ запросить цену →	AL D Multi tray
49	LSOU-0003QSJZ запросить цену →	AH D Multi tray
50	MSPRC0109QSZZ запросить цену →	AC C Spring
501	CSOU-0002RS56 запросить цену →	AX E Multi manual paper feeding tray unit
502	CFRM-0010RS54 запросить цену →	BG E Multi manual paper feeding unit

Каталог очень большой (856 позиций). Показаны первые 3 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
