Sharp AL 1035 — каталог запчастей со схемами

Содержание

1. PARTS GUIDE
2. Update :
3. 2 Scanner section
4. Update :
5. Update :
6. Update :

1. PARTS GUIDE

№	Артикул	Описание
1		Exteriors
2		Scanner section
3		Paper feed section
4		Fuser section
5		Main frame section
6		Accessories
1		Interchangeable.
2		Current type can be used in place of new type.
3		Current type cannot be used in place of new type.
4		Not interchangeable.
5		Interchangeable if replaced with same types of releted parts in use.
6		Others.

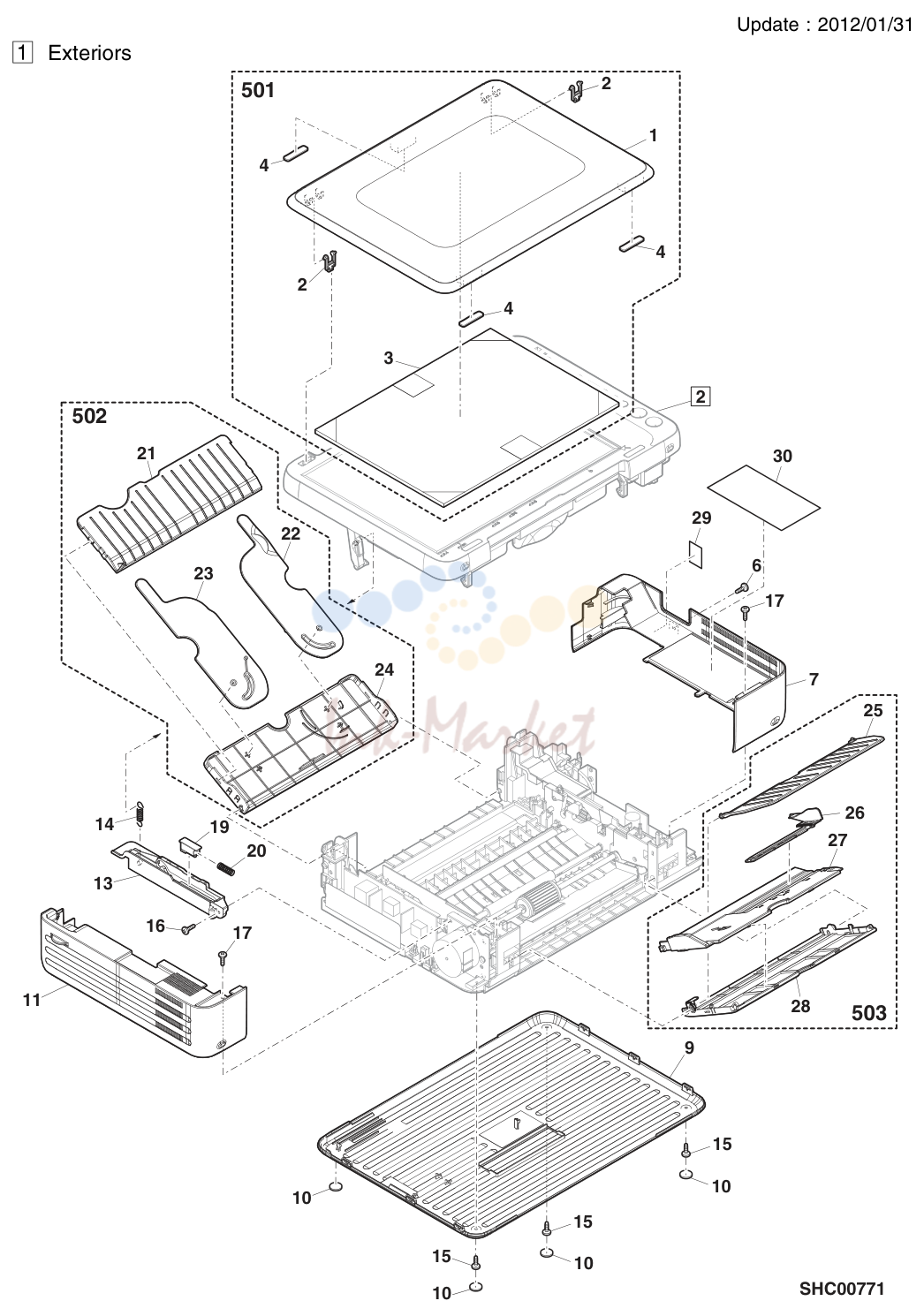

1		Exteriors
1	GCOVH0092QSZ2 запросить цену →	AU N D OR cover
2	MHNG-0031QSZZ запросить цену →	AC N C OR hinge
3	PSHEZ0675QSZ1 запросить цену →	AP N D OR mat
4	PMAGG0004QSZZ запросить цену →	AD N C OR magnet(8×30)
6	XHBS730P06000 запросить цену →	AC C Screw(3×6)
7	GCAB-0160QSZ1 запросить цену →	AN N D Right cabinet
9	LPLTP0551QSZ2 запросить цену →	AT N C Bottom plate
10	PGUMS0020QSZZ запросить цену →	AC N C Rubber foot
11	GCAB-0159QSZ1 запросить цену →	AM N D Left cabinet
13	PGIDM0197QSZ1 запросить цену →	AF N D Scanner support guide
14	MSPRC0450QSZZ запросить цену →	AD N C Scanner support arm spring
15	XEBS730P08000 запросить цену →	AC C Screw(3×8)
16	XEBS730P12000 запросить цену →	AC C Screw(3×12)
17	XEBS740P08000 запросить цену →	AA C Screw(4×8)
19	PBRK-0001QSZZ запросить цену →	AC N C Scanner brake
20	MSPRC0475QSZZ запросить цену →	AD N C Scanner brake spring
21	PCOVP0163QSZ1 запросить цену →	AH N D Delivery tray S2
22	LSOU-0061QSZ1 запросить цену →	AH N D Delivery tray S
23	LSOU-0058QSZ1 запросить цену →	AH N D Delivery tray M
24	LSOU-0057QSZ2 запросить цену →	AK N D Delivery tray L
25	LSOU-0060QSZ1 запросить цену →	AH N D Paper feed tray M
26	LPLTP0544QSZ1 запросить цену →	AD N C Paper feed regulation plate
27	PCOVP0162QSZ1 запросить цену →	AK N D Paper feed slide pawl cover
28	LSOU-0059QSZ1 запросить цену →	AK N D Paper feed tray L
29	TCAUA0032QSZZ запросить цену →	AD N D Service caution label
30	TLABZ0916QSZZ запросить цену →	AG N D JAM release label
501	CCOVH0092RS51 запросить цену →	AZ N E OC cover unit
502	CSOU-0057RS51 запросить цену →	AT N E Delivery tray unit
503	CSOU-0059RS52 запросить цену →	AT N E Paper feed tray unit

2. Update :

№	Артикул	Описание

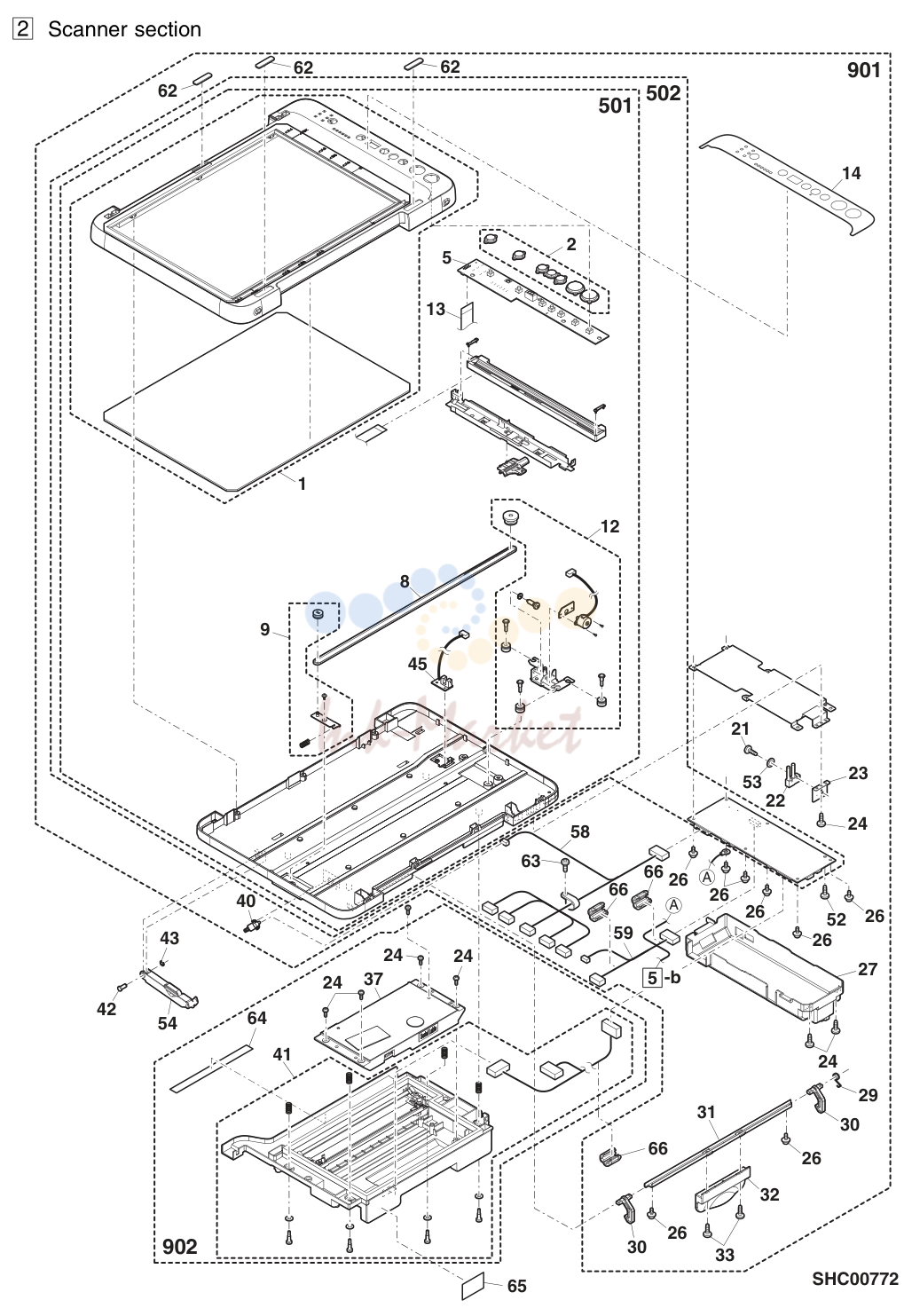

2		Scanner section
5	CPWBN0250QS31 запросить цену →	BH N E Operation panel PWB
8	NBLTH0058QSZZ запросить цену →	BA N B CIS drive belt
9	DUNT-1006QSZZ запросить цену →	AY N E Tension adjust unit
12	DUNT-0999QSZZ запросить цену →	BL N E CIS drive unit
14	CPNLH0075QS01 запросить цену →	AL N D Key sheet
21	XBPS720P09000 запросить цену →	AB C Screw(2×9)
22	DUNT-0921RSZZ запросить цену →	AM N E Inter lock switch unit
23	LPLTM0569QSZZ запросить цену →	AC N C Inter lock switch fixing plate
24	XEBS730P08000 запросить цену →	AC C Screw(3×8)
26	XEPS730P06X00 запросить цену →	AA C Screw(3×6X)
27	GCAB-0161QSZ1 запросить цену →	AK N D Right cabinet upper
29	MSPRD0459QSZZ запросить цену →	AC N C Lock lever spring
30	PTME-0043QSZZ запросить цену →	AC N C Lock pawl
31	NSFTZ0131QSZZ запросить цену →	AE N C Lock lever shaft
32	MLEVP0143QSZ1 запросить цену →	AE N C Lock lever
33	XHBS730P06000 запросить цену →	AC C Screw(3×6)
37	DUNT-0807QSZZ запросить цену →	BN N E LSU
40	QSW-B0017QSZZ запросить цену →	AF B Switch(D2X-G)
41	DUNT-1003RSZZ запросить цену →	AY N E LSU cover unit
42	NSFTZ0128QSZZ запросить цену →	AD N C Scanner arm shaft
43	XRESP30-06000 запросить цену →	AA C E ring(E3)
45	RSNSZ0002QSPZ запросить цену →	BA N B CIS home position sensor
52	XBBS730P08000 запросить цену →	AA C Screw(3×8)
53	XWHS720-04043 запросить цену →	AA C Washer
54	DUNT-1001RSZZ запросить цену →	AG N E Scanner support arm unit
62	LPLTM0565QSZZ запросить цену →	AD N C OR magnet plate(8×30)
63	XEBS730P10000 запросить цену →	AC C Screw(3×10)
64	TCAUS0022QSZZ запросить цену →	AD D Laser caution label
65	TLABH0914QSZZ запросить цену →	AD N D Open/close caution label
66	RCORF0021QSZZ запросить цену →	AK C Core
502	DUNT-0914QS11 запросить цену →	CE N E Scanner/MCU PWB unit
901	DUNT-0915RS11 запросить цену →	CB N E Scanner unit

3. 2 Scanner section

№	Артикул	Описание

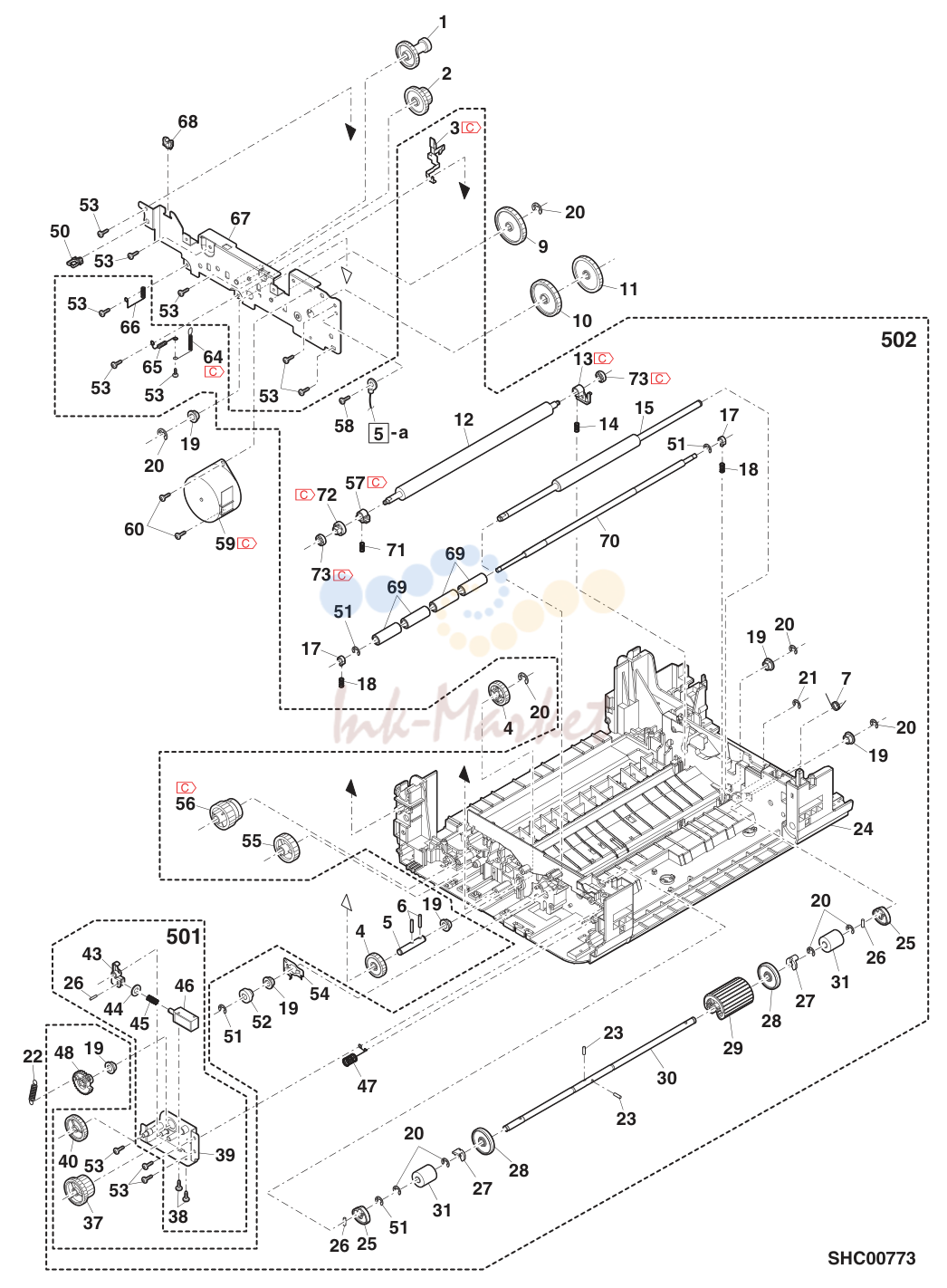

3		Paper feed section
1	NGERH0283QSZZ запросить цену →	AC N C DR drive gear(33/15T)
2	NGERH0287QSZZ запросить цену →	AC N C DR joint gear(32/20T)
3	QSLP-0010QSZ1 запросить цену →	- AF N B Electrode plate [Missing parts code] 1st lot
4	NGERH0288QSZZ запросить цену →	AC N C DV drive gear(28T)
5	NSFTZ0127QSZZ запросить цену →	AE N C DV drive shaft
6	LPINS0342FCZZ запросить цену →	AB C Spring pin(2-12)
7	MSPRD0469QSZZ запросить цену →	AC N C Paper feed shaft earth spring
9	NGERH0286QSZZ запросить цену →	AC N C Gear(43T)
10	NGERH0285QSZZ запросить цену →	AC N C Gear(42T)
11	NGERH0284QSZZ запросить цену →	AD N C Gear(42/14T)
12	NROLR0194QSZZ запросить цену →	AW N A Transfer roller
13	NBRGP0049QSZZ запросить цену →	- AG N C Transfer bearing R [Missing parts code] 1st lot
14	MSPRC0481QSZZ запросить цену →	AC N C Transfer roller spring
15	NROLM0173QSZ1 запросить цену →	AN N A PS roller
17	PCLR-0016QSZZ запросить цену →	AC N C PS collar
18	MSPRC0453QSZZ запросить цену →	AB N C PS spring
19	NBRGM0501FCZZ запросить цену →	AB C Bearing
20	XRESP50-06000 запросить цену →	AA C E ring(E5)
21	XRESP30-06000 запросить цену →	AA C E ring(E3)
22	MSPRT0464QSZZ запросить цену →	AC N C Gear spring
23	LPINS0347FCZZ запросить цену →	AB C Spring pin(2-9)
24	LDAIU0039QSZ1 запросить цену →	BB N D Base plate
25	MCAMP0004QSZZ запросить цену →	AC N C Paper feed rotation cam
26	LPINS0320FCZZ запросить цену →	AB C Spring pin(2-8)
27	LSTPP0016QSZZ запросить цену →	AC C Resin ring(E5)
28	PCLR-0017QSZZ запросить цену →	AC N C Paper feed roller collar
29	NROLR0172QSZZ запросить цену →	AK N A Paper feed roller
30	NSFTZ0125QSZZ запросить цену →	AL N C Paper feed shaft
31	NROLP0896FCZZ запросить цену →	AC C Transport follower roller
37	NGERH0289QSZZ запросить цену →	AD N C Paper feed joint gear(26/33T)
38	XBPS720P02500 запросить цену →	AA C Screw(2×2.5)
39	CPLTM0563QS01 запросить цену →	AH N C Solenoid fixing plate
40	NGERH0290QSZZ запросить цену →	AC N C PS joint gear(31T)
43	PTME-0042QSZZ запросить цену →	AC N C Solenoid pawl
44	LX-WZ0016QSZZ запросить цену →	AC N C Washer
45	MSPRC1318FCZ1 запросить цену →	AA C Manual paper feed spring B
46	RPLU-0042QSZZ запросить цену →	AL N B Solenoid(TDS-04C)
47	MSPRC0467QSZZ запросить цену →	AC N C Solenoid plate earth spring
48	NGERH0291QSZZ запросить цену →	AC N C Paper feed drive gear(28T)
50	LHLDW1894FCPZ запросить цену →	AC C Wire saddle(RLWC2SV0)
51	XRESP40-06000 ✓ в наличии	AA C E ring(E4)
52	NGERH0292QSZZ запросить цену →	AC N C Gear(15T)
53	XEBS730P08000 запросить цену →	AC C Screw(3×8)
54	QEARP0015QSZZ запросить цену →	AC N C PS roller earth plate
55	NGERH0279QSZZ запросить цену →	AC N C Fusing idle gear(33T)
56	NGERH0294QSZZ запросить цену →	- AD N C Fusing drive gear(30/25T) [Missing parts code] 1st lot
57	NBRGP0048QSZZ запросить цену →	- AG N C Transfer bearing L [Missing parts code] 1st lot
58	XBPSN30P05K00 запросить цену →	AA C Screw(3×5K)
59	RMOTS0072QSPZ запросить цену →	- AY N B Motor [Missing parts code] 1st lot
60	XBBS730P06000 запросить цену →	AC C Screw(3×6)
64	MSPRC0447QSZ1 запросить цену →	- AC N C DV-BIAS spring [Missing parts code] 1st lot
65	VRH-PT2HF106J запросить цену →	AC C Resistor
66	MSPRT0463QSZZ запросить цену →	AC N C Fusing pressure roller earth spring
67	CPLTM0549QS01 запросить цену →	AN N C Motor fixing plate
68	LHLDW1263FCZZ запросить цену →	AC C Harness edge protector
69	NROLP0193QSZZ запросить цену →	AC N C PS follower roller
70	NSFTZ0133QSZZ запросить цену →	AH N C PS follower shaft
71	MSPRC0482QSZZ запросить цену →	AC N C Transfer roller spring L
72	NGERH0293QSZZ запросить цену →	- AC N C Transfer gear M140 [Missing parts code] 1st lot
73	PCLR-0019QSZZ запросить цену →	- AC N C Transfer collar M140 [Missing parts code] 1st lot
501	CPLTM0563RS51 запросить цену →	AQ N E Solenoid unit
502	DUNT-0916RS11 запросить цену →	BL N E Base plate unit

4. Update :

№	Артикул	Описание

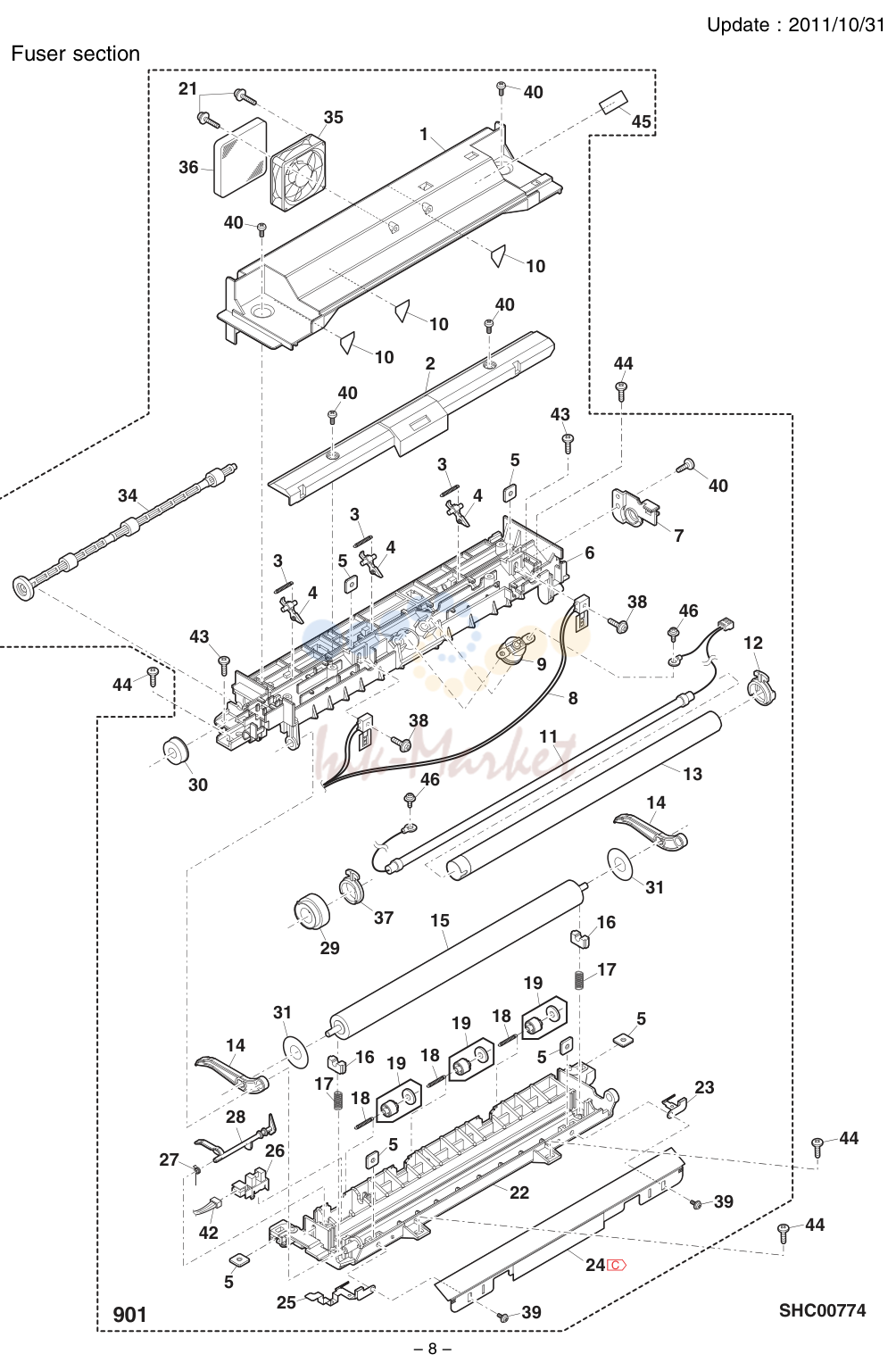

4		Fuser section
1	PCOVP0160QSZZ запросить цену →	AL N C Fusing fan cover
2	PCOVP0159QSZZ запросить цену →	AF N C Fusing harness cover
3	MSPRT0086QSZZ ✓ в наличии	AB C Upper separate pawl spring
4	PTME-0039QSZZ ✓ в наличии	AE A Upper separate pawl
5	LPLTM7458FCZZ запросить цену →	AB C M3 plate
6	LFRM-0108QSZZ запросить цену →	AR N D Fusing frame
7	PGIDM0198QSZZ запросить цену →	AD N C Lamp fixing guide
8	RDTCT0024QSZZ запросить цену →	AS N B Thermistor
9	RTHM-0007QSZZ запросить цену →	AL B Thermostat
10	PSHEZ0715QSZZ запросить цену →	AC N C Delivery mylar
12	NBRGP0046QSZZ запросить цену →	AF N A Fusing bearing R
13	NROLM0108GCZ3 запросить цену →	AY N A Fusing roller
14	MLEVF0139QSZZ запросить цену →	AC N C Fusing pressure release lever
15	NROLR0183QSZZ запросить цену →	AZ A Fusing pressure roller
16	NBRGP0106GCZZ запросить цену →	AF A Fusing pressure roller bearing
17	MSPRC0445QSZZ запросить цену →	AC N C Fusing spring
18	MSPRT7153XCZZ ✓ в наличии	AC C Support roller spring
19	DUNT-1002RSZZ запросить цену →	AH N E Delivery roll unit
21	XEBS730P20000 запросить цену →	AC C Screw(3×20)
22	LFRM-0110QSZZ запросить цену →	AP N D Fusing lower frame
23	QEARP0012QSZZ запросить цену →	AC N C FU guide earth plate R
24	DUNT-1028RSZZ запросить цену →	- AK N A FU guide [Missing parts code] 1st lot
25	QEARP0013QSZZ запросить цену →	AD N C FU guide earth plate L
26		VHPSG2481++-1 AE B Photo sensor(SG2481)
27	MSPRD0456QSZZ запросить цену →	AC N C P-OUT actuator spring
28	MLEVP0138QSZZ запросить цену →	AC N C P-OUT actuator
29	NGERH0282QSZZ запросить цену →	AG N C Fusing drive gear(27T)
30	NGERH0281QSZZ запросить цену →	AC N C Fusing gear(18T)
31	LX-WZ0313FCPZ ✓ в наличии	AA C Washer
34	NROLM7045XCZ1 запросить цену →	AL N C Delivery roller
36	PFILZ0028QSZZ запросить цену →	AL N A Ozone filter
37	NBRGP0045QSZZ запросить цену →	AF N A Fusing bearing L
38	XBPS730P14KS0 запросить цену →	AC C Screw(3×14KS)
39	XBPS730P08KS0 запросить цену →	AB C Screw(3×8KS)
40	XEBS730P08000 запросить цену →	AC C Screw(3×8)
43	XBBS730P10000 запросить цену →	AA C Screw(3×10)
44	XEBS740P10000 запросить цену →	AA C Screw(4×10)
45	TCAUH0023QSZZ запросить цену →	AC D High temperature caution label
46	LX-BZ1181FCZZ запросить цену →	AB C Screw
901	DUNTW0919RS15 запросить цену →	BN N E Fuser unit [Philippines]

5. Update :

№	Артикул	Описание

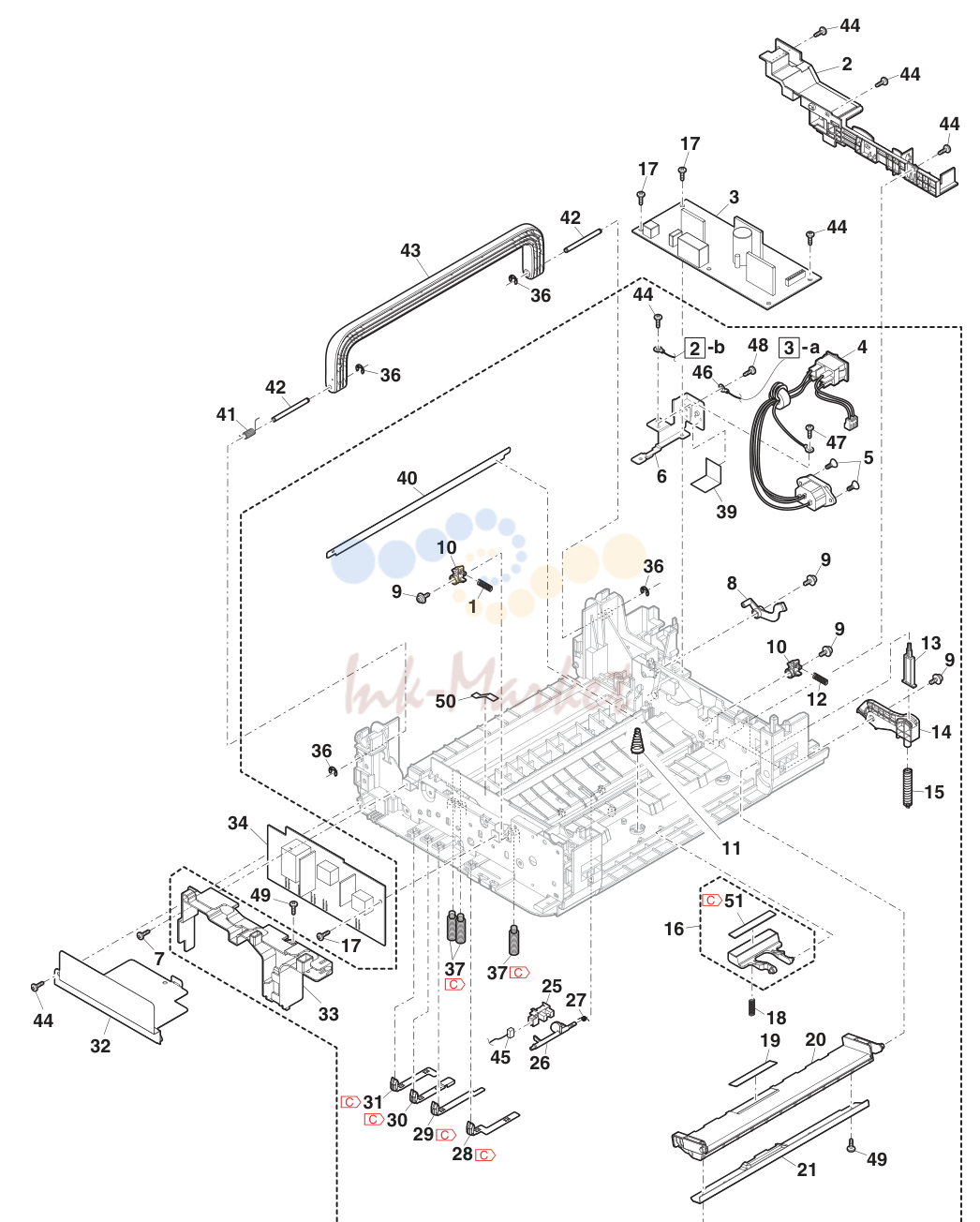

5		Main frame section
1	MSPRC0476QSZZ запросить цену →	AC N C DV lock slide spring N
2	GCAB-0162QSZ1 запросить цену →	AH N D Right rear cabinet
4	DUNT-0917RSZZ запросить цену →	AT N E Inlet unit
5	XESS730P10000 запросить цену →	AB C Screw(3×10)
6	QEARP0017QSZZ запросить цену →	AF N C USB earth plate
7	XBBS730P10000 запросить цену →	AA C Screw(3×10)
8	LSTPP0021QSZZ запросить цену →	AC N C DV stopper
9	XEPS730P06X00 запросить цену →	AA C Screw(3×6X)
10	LPLTP0568QSZZ запросить цену →	AC N C DV lock slide
11	MSPRC0439QSZZ запросить цену →	AD N C Paper feed rotation plate spring
12	MSPRC0451QSZZ запросить цену →	AC N C DV lock slide spring
13	MLEVP0144QSZZ запросить цену →	AC N C PS pressure release lever
14	MLEVP0145QSZZ запросить цену →	AD N C PS pressure release rotation lever
15	MSPRC0468QSZ1 запросить цену →	AC N C PS pressure release spring
16	CHLDZ0156RS51 запросить цену →	AK N E Paper feed pressure plate holder unit
17	XBBS730P06000 запросить цену →	AC C Screw(3×6)
18	MSPRC0438QSZZ запросить цену →	AC N C Paper feed pressure plate holder spring
19	PSHEZ0677QSZZ запросить цену →	AC N C Rotation plate sheet
20	LPLTP0545QSZ1 запросить цену →	AG N C Paper feed rotation plate
21	LPLTM0570QSZZ запросить цену →	AE N C Paper feed rotation reinforce plate
25		VHPSG2481++-1 AE B Photo sensor(SG2481)
26	MLEVP0137QSZZ запросить цену →	AC N C PIN actuator
27	MSPRD0455QSZZ запросить цену →	AC N C P-IN actuator spring
28	QSLP-0013QSZ2 запросить цену →	- AE N C Bias input electrode [Missing parts code] 1st lot
29	QSLP-0021QSZ2 запросить цену →	- AE N C High voltage interface terminal TC [Missing parts code] 1st lot
30	QSLP-0022QSZ2 запросить цену →	- AE N C High voltage interface terminal GB [Missing parts code] 1st lot
31	QSLP-0020QSZ2 запросить цену →	- AE N C High voltage interface terminal MC [Missing parts code] 1st lot
32	PSHEP0706QSZZ запросить цену →	AK N C MC terminal protect mylar
33	LHLDZ0164QSZZ запросить цену →	AG N C Harness holder
36	XRESP30-06000 запросить цену →	AA C E ring(E3)
37	MSPRC0448QSZ1 запросить цену →	- AC N C High voltage terminal spring [Missing parts code] 1st lot
39	PSHEP0716QSZZ запросить цену →	AC N C USB plate protect mylar
40	LPLTM0562QSZZ запросить цену →	AG N C Discharger plate
41	MSPRD0461QSZZ запросить цену →	AC N C Handle return spring
42	NSFTZ0129QSZZ запросить цену →	AD N C Handle fixing shaft
43	JHNDP0016QSZ1 запросить цену →	AH N D Handle
44	XEBS730P08000 запросить цену →	AC C Screw(3×8)
47	XBPSN40P06K00 запросить цену →	AA C Screw(4×6K)
48	XBPSN30P05K00 запросить цену →	AA C Screw(3×5K)
49	XEBS730P06000 запросить цену →	AA C Screw(3×6)
50	TLABZ0888QSZZ запросить цену →	AB N D Handle label
51	PSHEZ0676QSZZ запросить цену →	- AC N C Separate sheet [Missing parts code] 1st lot
501	DUNT-0916RS11 запросить цену →	BL N E Base plate unit

6. Update :

№	Артикул	Описание
6		Accessories
2	TINSX2179QSZZ запросить цену →	AL N D Jordan,Tunisia,Morocco,Thailand,Singapore,Malaysia,Vietnam,
3	CDSKA0305QS31 запросить цену →	AH N D Driver CD
6	TGANE0030ESZ1 запросить цену →	AC D SCA-warranty [Australia,New Zealand]
7	TCADZ0601QSZZ запросить цену →	- AG N D GOST card [Missing parts code][Russia] 1st lot
8	TCAUS0009QSZZ запросить цену →	AF D LAG plug caution label [Argentina]
9	TLABS4947FCZZ запросить цену →	AD D GOST-R label [Russia]
10	TLABZ0105RSZZ запросить цену →	AD D LAG4 place origin label [Argentina]
11	RCORF0046FCZZ запросить цену →	- AH C Core(UF-90) [Except India] 1st lot

Источник: Инк-Маркет.ру.

← Все статьи
