Sharp AL 1000 — каталог запчастей со схемами

Содержание

• 1. PARTS GUIDE
• 2. 4 Side Door unit
• 3. 5 Optical Frame 1
• 4. 10 Middle Frame

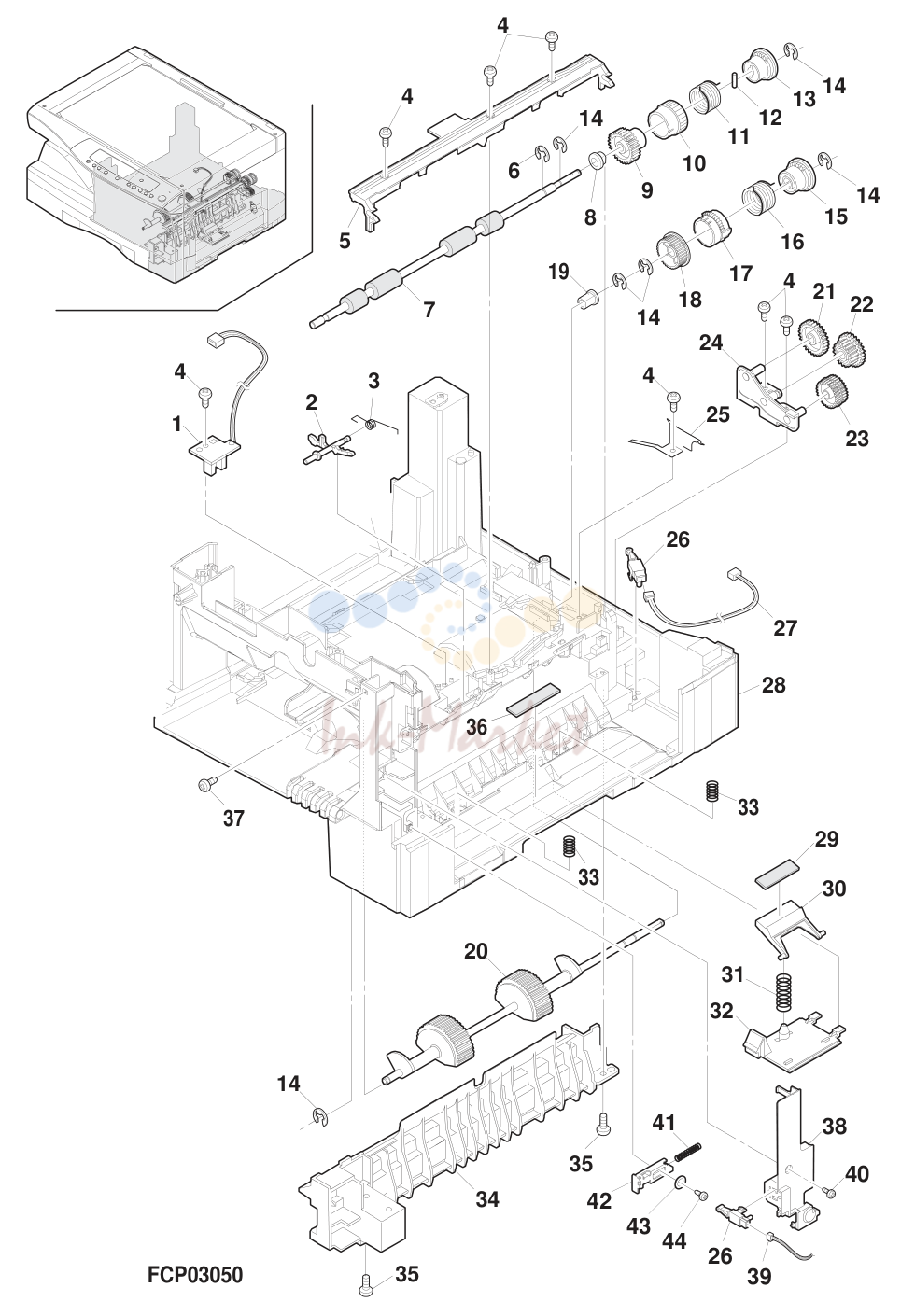

• 5. 11 Base plate unit 1

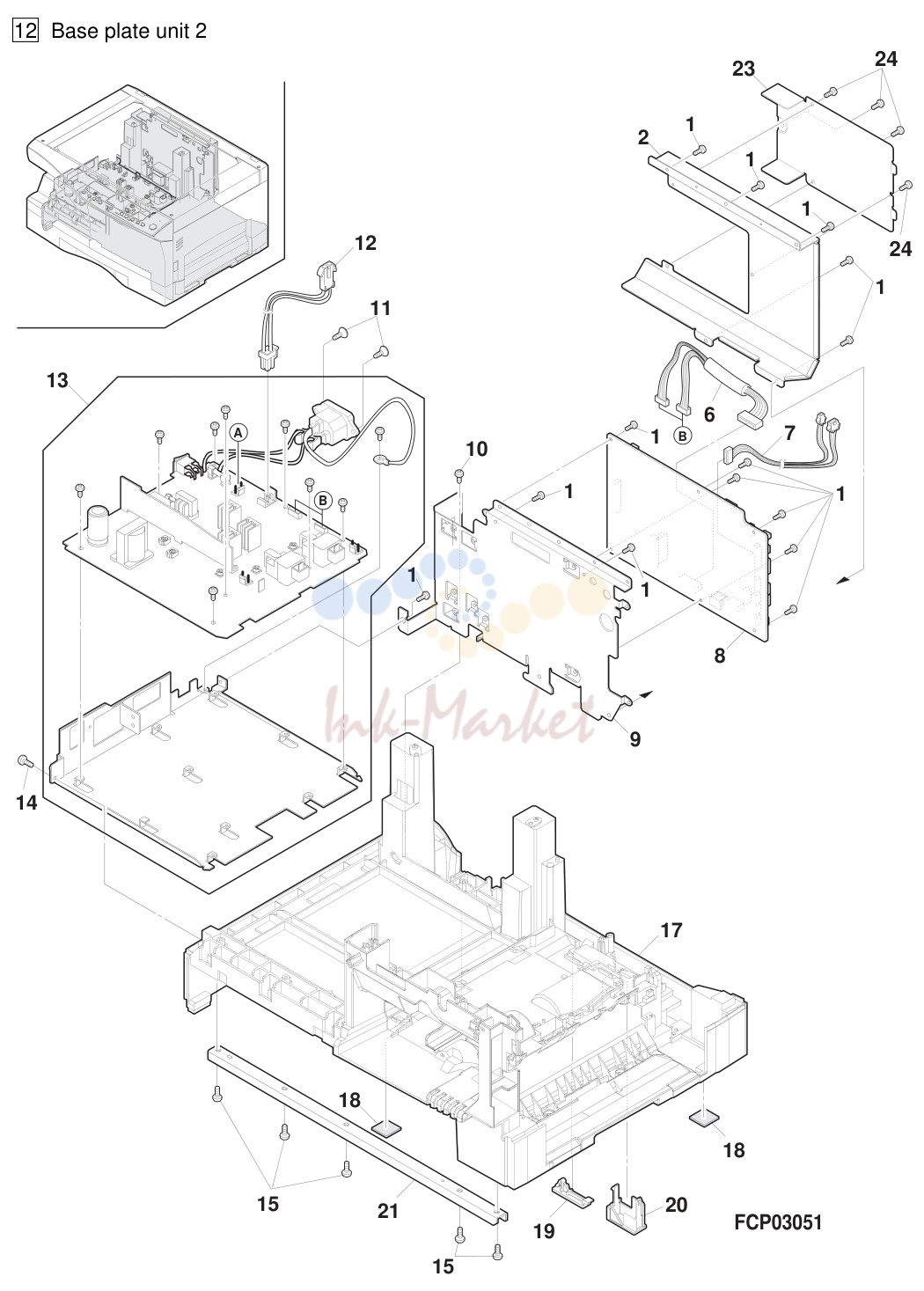

• 6. 12 Base plate unit 2

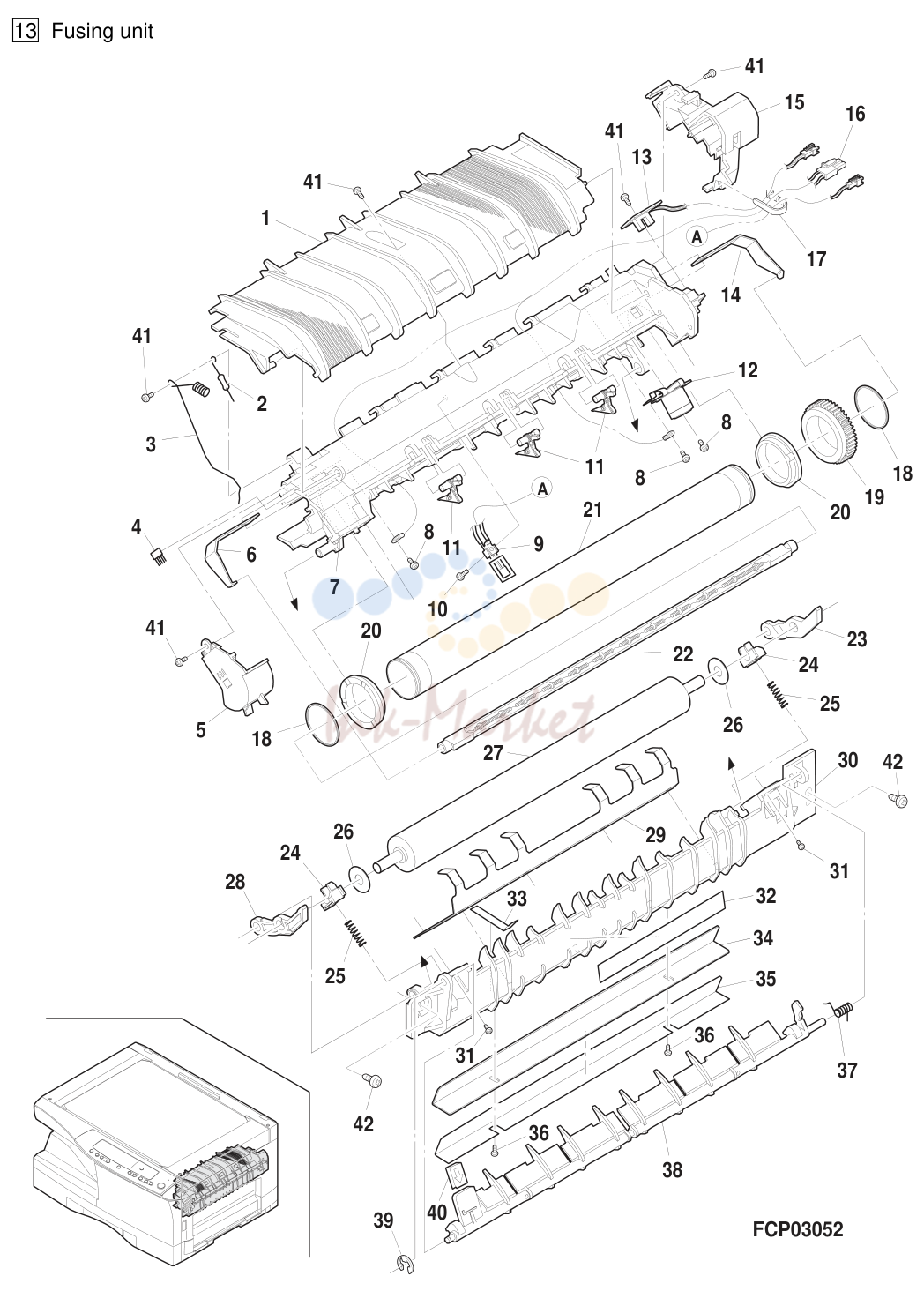

• 7. 13 Fusing unit

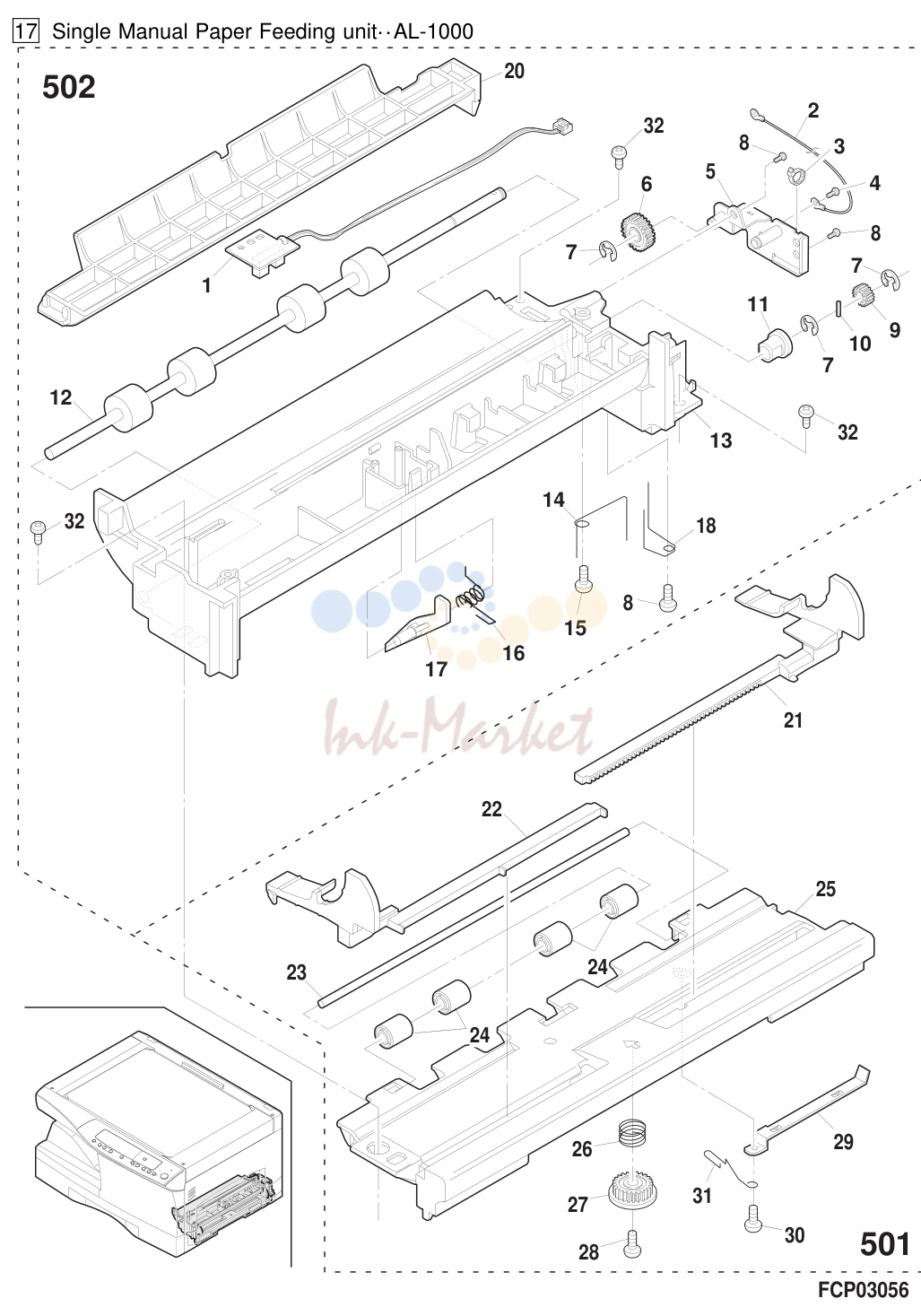

• 8. 17 Single Manual Paper Feeding unit..AL-1000

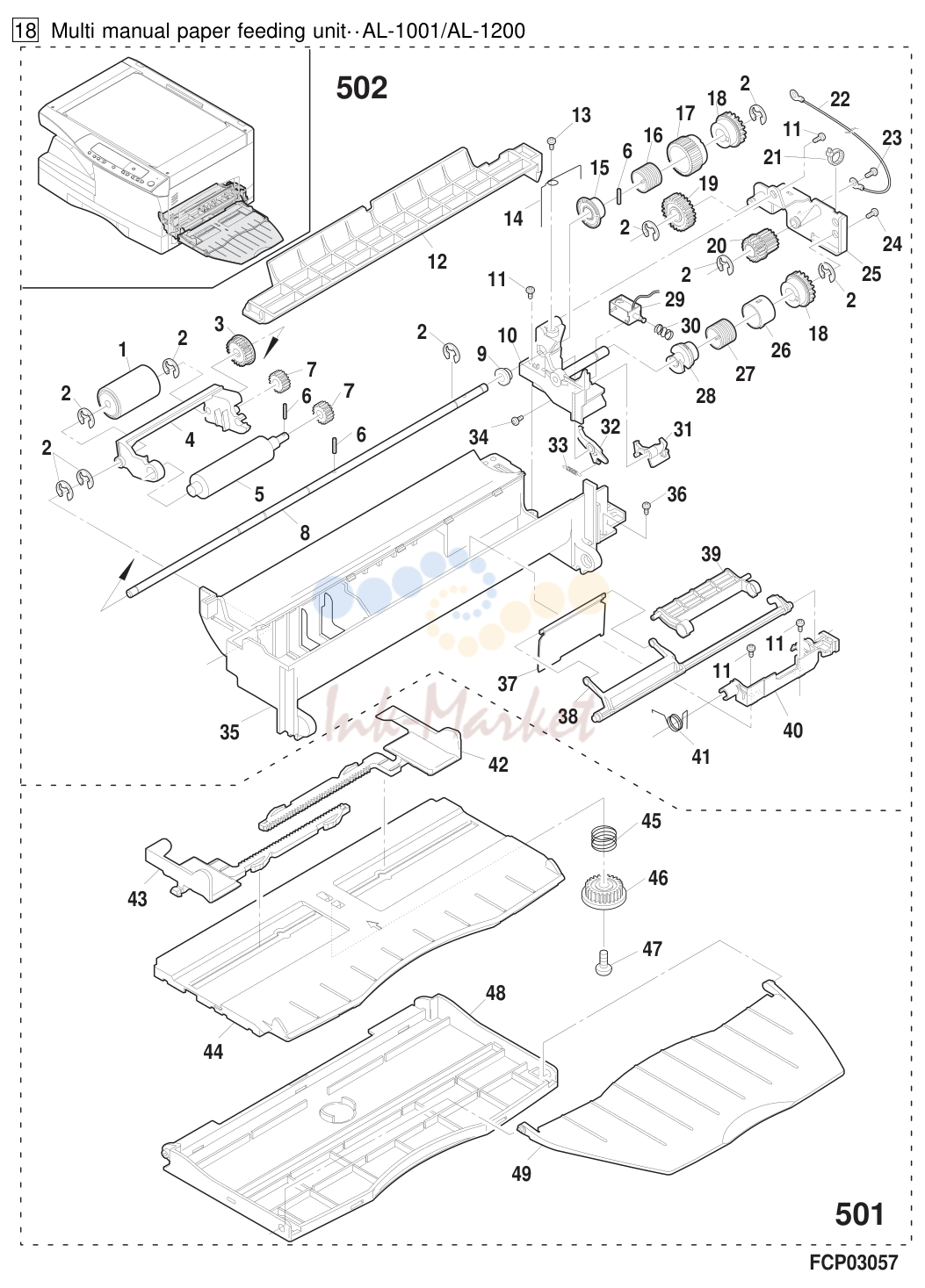

• 9. 18 Multi manual paper feeding unit..AL-1001/AL-1200

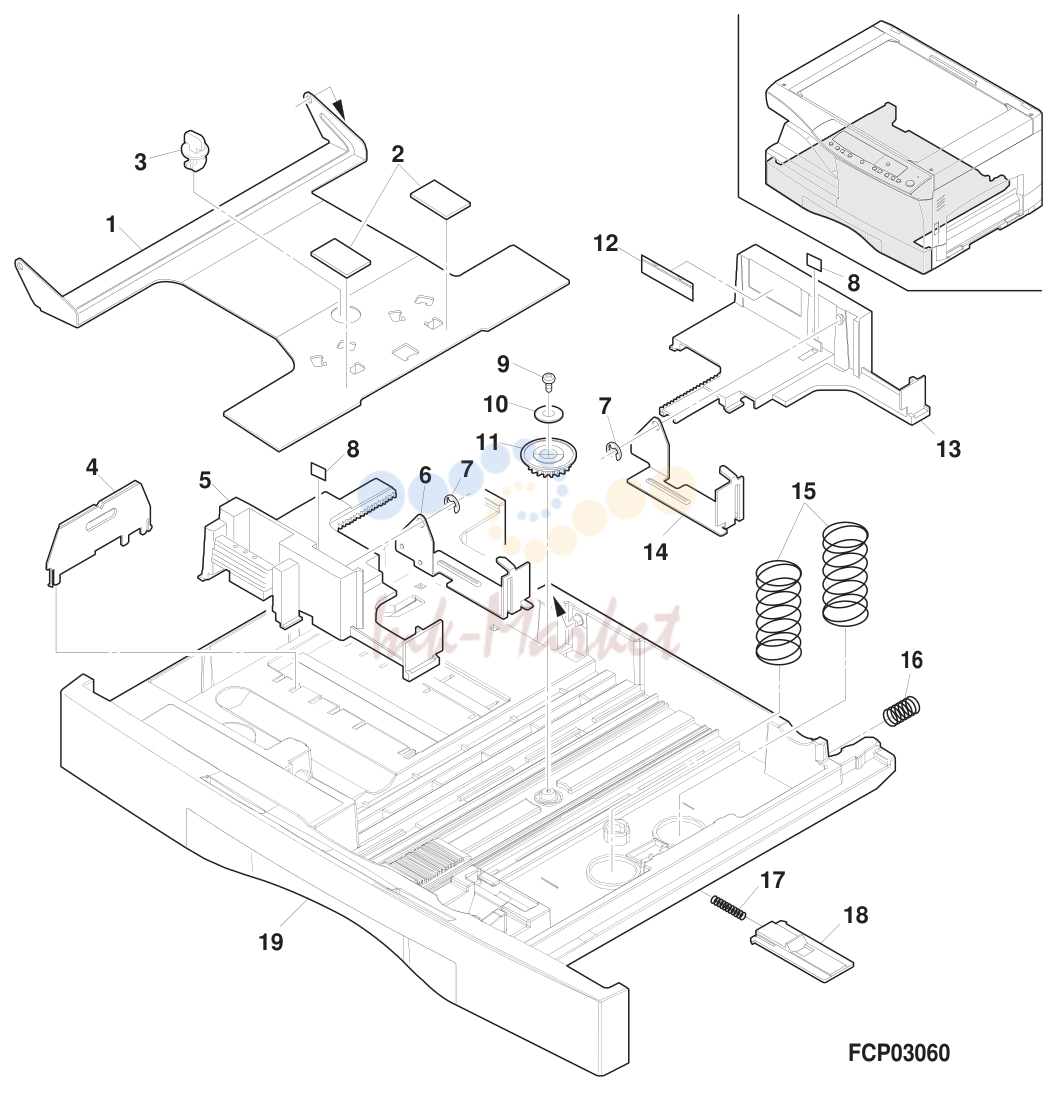

• 10. 21 250 sheets tray

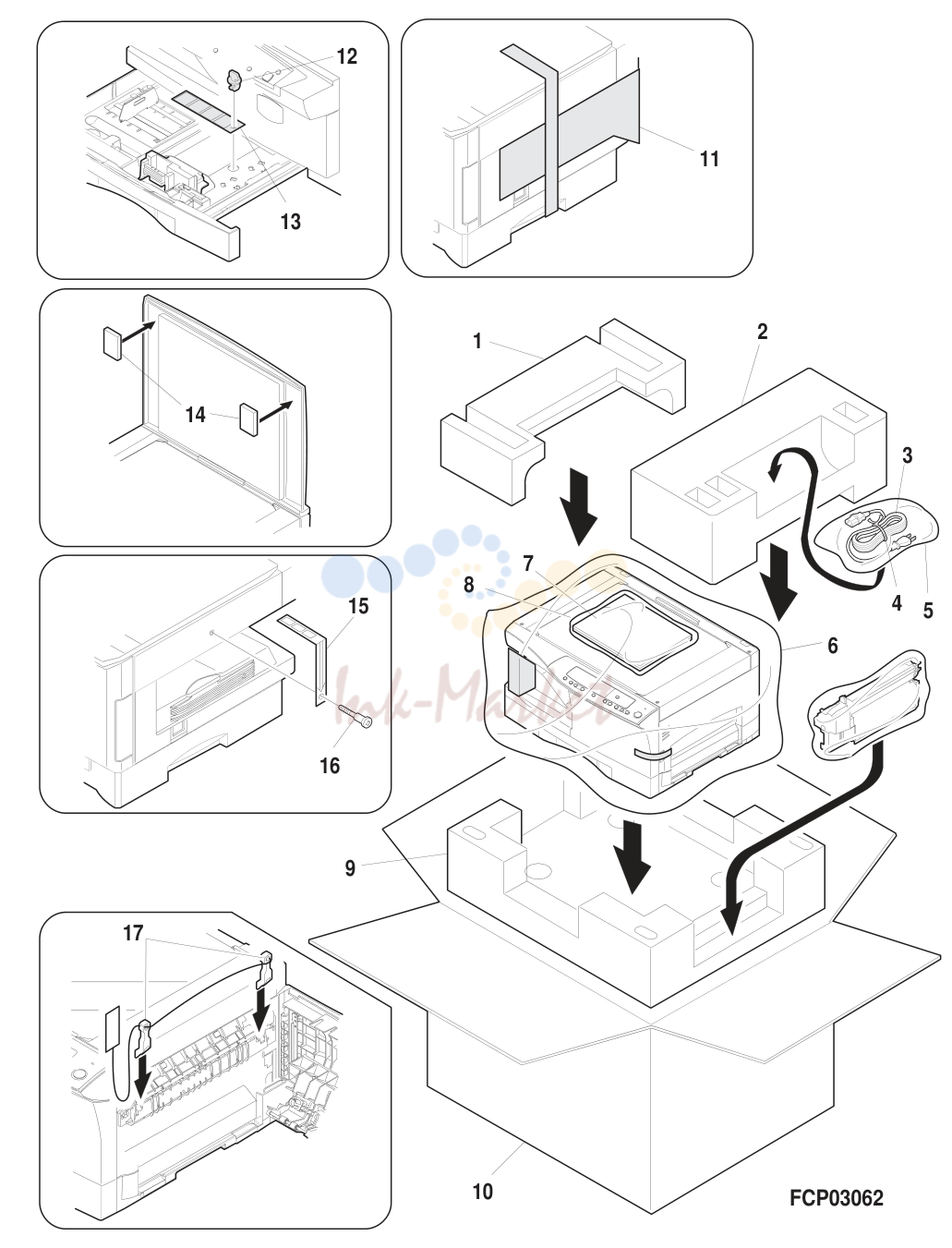

• 11. 23 Packing material & Accessories

1. PARTS GUIDE

№	Артикул	Альт. артикул	Описание
1			Exteriors M Single Manual Paper Feeding unit
4			Side Door unit O Socket Holder unit
6			Optical Frame 2 Q 250 sheets tray
7			Harness
8			Packing material & Accessories
1			Exteriors
1	GCAB-0003QSZA запросить цену →		AS EZ N D Front cover (For Europe)
2	LSOU-0001QSZA запросить цену →		AX FG N D Delivery tray (For Europe)
3	XEBSE30P08000 запросить цену →		AA DD C Screw (3· 8)
4	LSOU-0008QSZA запросить цену →		AH DX N D Extension tray (For Europe)
5	XEBSE40P12000 запросить цену →		AA DD C Screw (4· 12)
6	CPNLC0002QS01 запросить цену →		AV FG N D Operation panel (Japan only) (AL-1001)
7	DHAI-0040QSZZ запросить цену →		AK DX N C OP harness
8	DHAI-0049QSZZ запросить цену →		AG DS N C D-RST harness
9	XBBSE30P08000 запросить цену →		AA DD C Screw (3· 8)
10	GCAB-0005QSZA запросить цену →		AN EQ N D Left exterior (For Europe)
11	TLABH0056QSZZ запросить цену →		AG DX N C Operation instruction label
13	CFIX-0003QS04 запросить цену →		AN EG N C Glass fixing plate (For Europe)
14	PSHEZ0026QSZZ запросить цену →		AE DJ N C Sheet
15	PSHEZ0027QSZZ запросить цену →		AC DJ N C Table glass fixing sheet
16	PGLSP0001QSZZ запросить цену →		AX FG N B Table glass
17	GCAB-0006QSZA запросить цену →		AN EQ N D Right exterior (For Europe)
18	GCAB-0021QSZA запросить цену →		AY FQ N D Rear exterior (For Europe)
19	TCAUA0770FCZZ запросить цену →		AB DD C Service caution label (Except Japan)
1			Exteriors
20	TLABZ0058QSZZ запросить цену →		AD DJ N C Class 1 label (For Europe,Australia)
21	TLABH0264GCZZ запросить цену →		AC DJ C Service man label (For Europe)
22	PMLT-0024QSZZ запросить цену →		AC DJ N C Fan cushion
23	PFILZ0002QSZZ запросить цену →		AL EB N B Ozone filter
24	TLABH0055QSZZ запросить цену →		AE DS N C Power supply label (Japan only)
25	PSHEZ0079QSZZ запросить цену →		AD DJ N C Table glass sheet
26	PCOVP0035QSZA запросить цену →		AL EB N D Rear exterior cover (For Europe)
27	TLABM0067QSZZ запросить цену →		AD DJ N C Digital mark label (USA only)
501	CFIX-0003QS54 запросить цену →		BA FX N E Table unit (For Europe)
1			Exteriors
2			Original cover unit
1	GCOVH0003QSZZ запросить цену →		AM EG N D OC cover S
2	GCOVH0004QSZZ запросить цену →		AX FG N D OC cover M
3	PSHEZ0034QSZZ запросить цену →		AV FG N C OC sheet
901	CCOVH0004QS51 запросить цену →		BC GD N E OC cover unit
2			Original cover unit
3			Operation panel
1	PFILZ0001QSZ6 запросить цену →		AS EQ N B Filter (Japan only) (AL-1001/AL-1200)
2	CBTN-0009QS01 запросить цену →		AG DS N C Copy key
3	JBTN-0010QSZZ запросить цену →		AC DJ N C Copy key smoke
4	JBTN-0005QSZZ запросить цену →		AC DJ N C Percent key
5	CBTN-0004QS01 запросить цену →		AE DS N C Operation key R
6	JBTN-0008QSZZ запросить цену →		AD DJ N C Operation key L
7	MSPRP0015QSZZ запросить цену →		AC DJ N C Operation PWB earth spring
8	CPWBF0014QS52 запросить цену →		BR LX N E Operation PWB (AL-1001/AL-1200)
9	XEBSE30P08000 запросить цену →		AA DD C Screw (3· 8)
10	CPNLC0002QS01 запросить цену →		AV FG N D Operation panel (Japan only) (AL-1001)
3			Operation panel

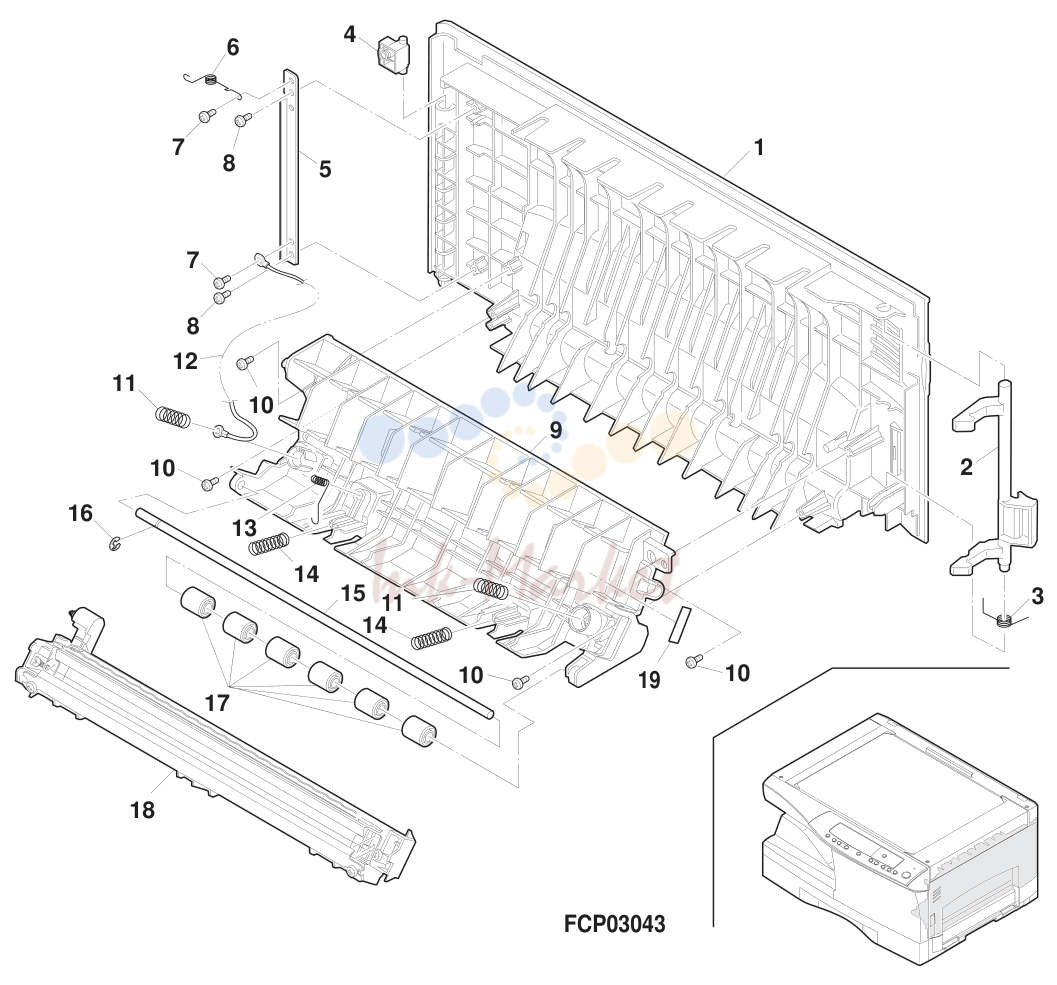

4			Side Door unit
1	GCAB-0007QSZA запросить цену →		AV FG N D Side door (For Europe)
2	PTME-0004QSZZ запросить цену →		AG DX N C Lock pawl
3	MSPRT0029QSZZ запросить цену →		AC DJ N C Lock pawl spring
4	PGIDM0008QSZZ запросить цену →		AD DJ N C Hinge guide
5	LPLTM0043QSZZ запросить цену →		AD DJ N C Earth plate
6	MSPRD0076QSZZ запросить цену →		AC DJ N C Earth spring
7	XHBSE30P06000 запросить цену →		AA DD C Screw (3· 6)
8	XEBSE30P06000 запросить цену →		AA DD C Screw (3· 6)
9	LFRM-0003QSZZ запросить цену →		AP EQ N C Side door inner frame
10	XEBSD30P10000 запросить цену →		AA DD C Screw (3· 10)
11	MSPRC0032QSZZ запросить цену →		AB DJ N C Transcription pressure spring
12	DHAI-0047QSZZ запросить цену →		AH DX N C TCFB harness
13	MSPRC0031QSZZ запросить цену →		AB DJ N C PS earth spring
14	MSPRC0030QSZZ запросить цену →		AC DJ N C PS pressure spring
15	NSFTZ0006QSZZ запросить цену →		AG DX N C PS shaft
16	XRESP30-06000 запросить цену →		AA DD C E type ring
17	NROLP1122FCZZ ✓ в наличии		AF DS C PS upper roller
18	CHLDZ0010QS51 запросить цену →		AX FG N E Transcription holder unit
19	TCAUH0819FCZZ запросить цену →		AA DD C HT caution label (Japan only)

2. 4 Side Door unit

№	Артикул	Альт. артикул	Описание
5			Optical Frame
1	PWIR-0003QSZZ запросить цену →		AR EQ N C MB wire
2	CHLDZ0019QS31 запросить цену →		BC GJ N E 2nd,3rd mirror holder unit
3	CREFL0003QS31 запросить цену →		BQ LP N E Copy lamp unit
4	LPLTM5111FCZZ запросить цену →		AC DJ C Wire fixing plate
5	XBPSD30P05K00 запросить цену →		AA DD C Screw (3· 5K)
6	DHAI-0041QSZZ запросить цену →		AF DS N C CL lead harness
7	LX-BZ0005QSZZ запросить цену →		AA DD N C Screw
8	CPLTM0026QS01 запросить цену →		AH DX N C Pulley fixing plate F
9	NPLYZ0005QSZZ запросить цену →		AG DX N C Pulley
10	NPLYZ0006QSZZ запросить цену →		AD DJ N C L pulley
11	XRESP40-05000 запросить цену →		AA DD C E type ring
12	CDAIU0002QS01 запросить цену →		BG GT N C Optical base plate
13	XHBSE30P08000 запросить цену →		AA DD C Screw (3· 8)
14	LRALM0003QSZZ запросить цену →		AG DS N C MB-B rail R
15	LRALM0002QSZZ запросить цену →		AF DS N C MB-B rail F
16	LX-BZ0004QSZZ запросить цену →		AB DD N C Screw
17	XRESP70-08000 запросить цену →		AA DD C E type ring
18	NGERH0027QSZZ запросить цену →		AH DX N C Mirror motor idle gear
19	MSPRC0040QSZZ запросить цену →		AB DJ N C MB drive spring
20	RMOTP0011QSZZ запросить цену →		BA FX N B Mirror motor
21	CPLTM0025QS01 запросить цену →		AH DX N C Mirror motor fixing plate
22	XRESP50-06000 запросить цену →		AA DD C E type ring
23	NBRGC0387FCZ1 запросить цену →		AC DJ C Bearing
24	XPSSJ30-12000 запросить цену →		AB DD C Spring pin (f 3 12)
25	NPLYZ0004QSZZ запросить цену →		AG DX N C Winder drive shaft pulley
26	NBLTT0002QSZZ запросить цену →		AH DX N B Winder drive belt
27	LX-BZ0324FCZZ запросить цену →		AA DD C Screw (3· 4)
28	NPLYZ0003QSZZ запросить цену →		AM EG N C Winder pulley
29	LX-BZ0049FCZZ запросить цену →		AB DD C Screw (4· 6)
30	NSFTZ0008QSZZ запросить цену →		AQ EQ N C Winder drive shaft
31	NBRGC0133FCZ1 запросить цену →		AC DJ C PF bearing
32	LX-WZ0119FCZZ запросить цену →		AA DD N C Washer

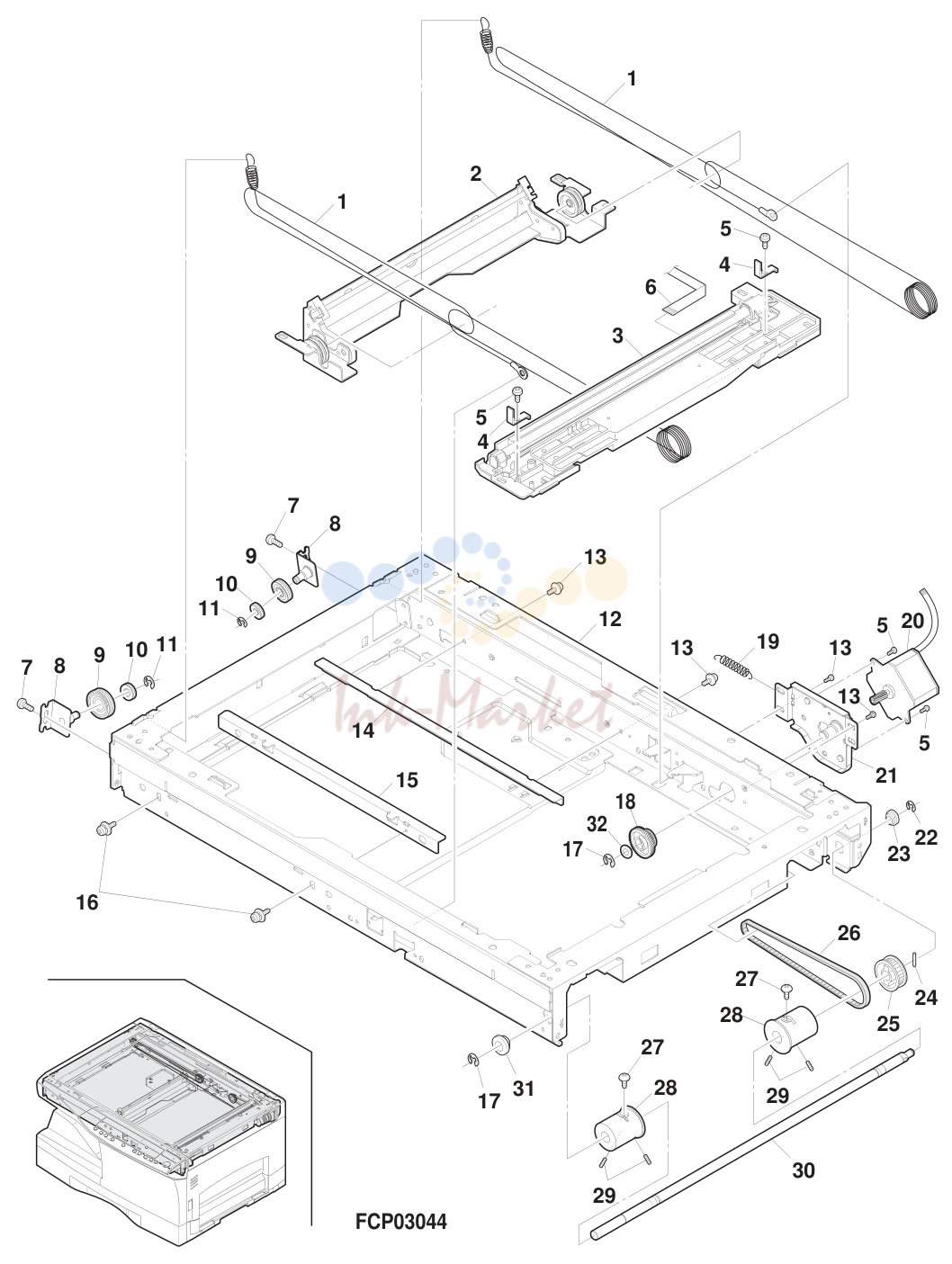

3. 5 Optical Frame 1

№	Артикул	Альт. артикул	Описание
6			Optical Frame
1	XHBSE30P08000 запросить цену →		AA DD C Screw (3· 8)
2	PCASZ0003QSZZ запросить цену →		AK EB N C Dark box
3	DHAI-0041QSZZ запросить цену →		AF DS N C CL lead harness
4	LHLDZ0011QSZZ запросить цену →		AD DJ N C CL lead holder
5	DHAI-0042QSZZ запросить цену →		AK EB N C ICU-CCD harness
6	LX-BZ0004QSZZ запросить цену →		AB DD N C Screw
7	CDAIU0008QS51 запросить цену →		BC GJ N E Lens unit
8	XBBSD30P08000 запросить цену →		AA DD C Screw (3· 8)
9	CPWBF1177FC5A запросить цену →		AG DX N E MHPS sensor PWB
10	PCUSG0190FCZ1 запросить цену →		AB DJ C Table glass cushion
11	PSHEP0042QSZZ запросить цену →		AC DJ N C Edge protect sheet
13	PBRSR0002QSZZ запросить цену →		AK DX N B Discharge brush
14	CDAIU0002QS01 запросить цену →		BG GT N C Optical base plate
15	PGIDM0007QSZZ запросить цену →		AP EQ N C U-turn rib guide upper
16	TCAUH0933FCZZ запросить цену →		AB DD C HT caution label
17	LPLTM0097QSZZ запросить цену →		AE DS N C CCD harness cover
18	LPLTM0098QSZZ запросить цену →		AE DJ N C CCD PWB cover
19	LHLDZ7021XCZZ запросить цену →		AD DJ C Ferrite core holder (FRH-12)
20	PSHEZ0066QSZZ запросить цену →		AE DS N C Lens base plate lower sheet
21	XEBSE40P12000 запросить цену →		AA DD C Screw (4· 12)
22	RCORF0002QSZZ запросить цену →		AE DS N C Ferrite core
23	PGSK-1004DCZZ запросить цену →		AF DJ C Gasket
24	PSHEZ0074QSZZ запросить цену →		AE DS N C Optical protection sheet
7			LSU unit
1	XEBSD30P06000 запросить цену →		AA DD C Screw (3· 6)
2	PCOVP0028QSZZ запросить цену →		AE DJ N C LSU harness cover
3	DHAI-0059QSZZ запросить цену →		AQ EQ N C LSU harness
4	LBNDJ0013FCZ1 запросить цену →		AA DJ C Wire band
5	DUNTK0013QSZZ запросить цену →		BU NU N E LSU unit (A4-600D)
6	PSHEZ0073QSZZ запросить цену →		AC DJ N C LSU harness sheet
7	MSPRT0019QSZZ запросить цену →		AB DJ N C Delivery paper guide spring
8	XEBSD30P12000 запросить цену →		AA DD C Screw (3· 12)
7			LSU unit
8			Mirror Holder unit
1	PSHEZ0048QSZZ запросить цену →		AE DJ N C Reflector protect sheet
2	LHLDZ0019QSZZ запросить цену →		AN EG N C 2nd,3rd mirror holder
3	XBPSD40P06KS0 запросить цену →		AA DD C Screw (4· 6KS)
4	NPLYZ0007QSZZ запросить цену →		AG DX N C W pulley
5	LHLDZ0013QSZZ запросить цену →		AD DJ N C CL guide holder
6	XEBSD40P06000 запросить цену →		AA DD C Screw (4· 6)
7	CSLI-0103FC31 запросить цену →		AF DS E Slider (4pcs/set)
8	LX-BZ0335FCZZ запросить цену →		AA DD C Screw (4· 6)(Red)
9	CPLTM0029QS01 запросить цену →		AH DX N C Pulley fixing plate R
10	PCUSS0009QSZZ запросить цену →		AA DJ N C MB-B cushion R
11	LFIX-0284FCZZ запросить цену →		AC DD C 4th 5th mirror fixing plate F
12	PMIR-0002QSZZ запросить цену →		AN EQ N B 2nd,3rd mirror
13	CPLTM0028QS01 запросить цену →		AH DX N C Pulley fixing plate F
14	PCUSS0201FCZZ запросить цену →		AA DD C MB-B cushion
901	CHLDZ0019QS31 запросить цену →		BC GJ N E 2nd,3rd mirror holder unit
8			Mirror Holder unit
9			Delivery paper guide unit
1	NROLP0008QSZZ запросить цену →		AD DJ N C Delivery roller upper
2	MSPRT0020QSZZ запросить цену →		AB DJ N C Delivery roller spring
3	PSHEZ0017QSZZ запросить цену →		AC DJ N C PWB insulation sheet
4	CPWBF1177FC57 запросить цену →		AG DX N E POD sensor PWB
5	MLEVP0005QSZZ запросить цену →		AD DJ N C Delivery actuator
6	PGIDM0006QSZZ запросить цену →		AN EG N C Delivery paper guide
7	MSPRC0021QSZZ запросить цену →		AB DJ N C Delivery transport roller spring
8	NROLP1122FCZZ ✓ в наличии		AF DS C PS upper roller
9	MSPRC0022QSZ1 запросить цену →		AC DJ N C Delivery earth spring
10	DHAI-0040QSZZ запросить цену →		AK DX N C OP harness
11	PSHEZ0080QSZZ запросить цену →		AE DJ N C OPE harness core hold sheet
12	RCORF0002QSZZ запросить цену →		AE DS N C Ferrite core
9			Delivery paper guide unit

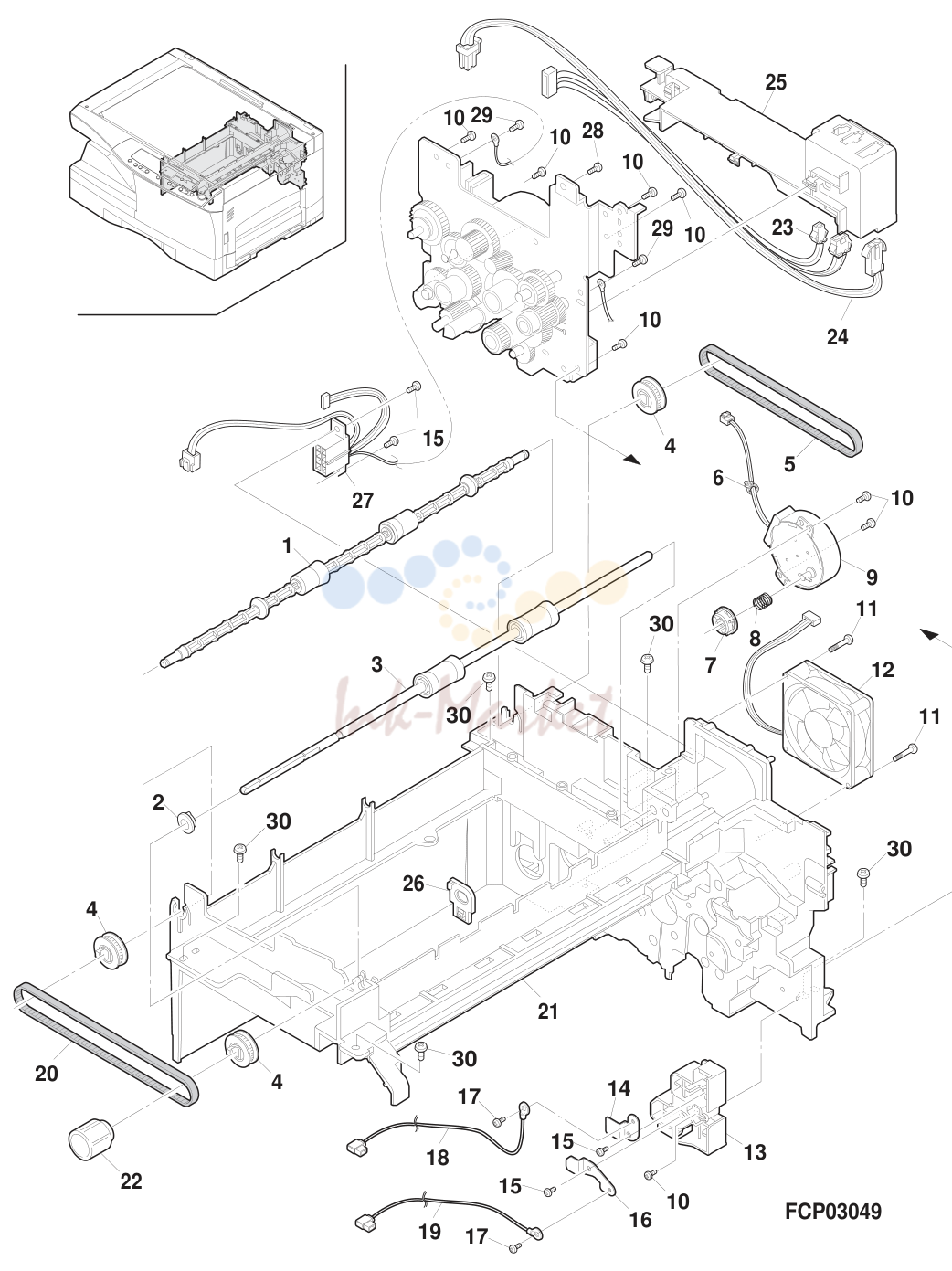

10			Middle Frame
1	NROLP0007QSZ1 запросить цену →		AQ EQ N C Delivery roller lower
2	NBRGC0579FCZZ запросить цену →		AE DJ C Roller bearing
3	NROLP0012QSZ1 запросить цену →		AS EQ N C Delivery trasport roller lower
4	NPLYZ0001QSZZ запросить цену →		AE DJ N C Pulley (22T)
5	NBLT-0005QSZZ запросить цену →		AH DX N B Delivery roller drive belt
6	LBNDJ0043FCZZ запросить цену →		AA DD C Snap band (SG-130)
7	NCPL-0002QSZZ запросить цену →		AC DJ N C Hopper cupring
8	MSPRC0024QSZZ запросить цену →		AA DJ N C Hopper spring
9	RMOTD0009QSZZ запросить цену →		AU EZ N B Toner motor
10	XEBSD30P10000 запросить цену →		AA DD C Screw (3· 10)
11	XEBSD30P30000 запросить цену →		AA DD C Screw (3· 30)
12	NFANP0001QSZZ запросить цену →		AY FQ N B Fan
13	LHLDZ0018QSZZ запросить цену →		AE DS N C TC high voltage holder
14	QSLP-0006QSZZ запросить цену →		AE DJ N C BC HV electrode plate
15	XEBSD30P06000 запросить цену →		AA DD C Screw (3· 6)
16	QSLP-0005QSZZ запросить цену →		AE DJ N C TC HV electrode plate
17	XBPSC30P06K00 запросить цену →		AA DD C Screw (3· 6K)
18	DHAI-0046QSZZ запросить цену →		AH DX N C BC harness
19	DHAI-0048QSZZ запросить цену →		AG DX N C TC harness
20	NBLTT0001QSZZ запросить цену →		AH DX N B Belt
21	LFRM-0002QSZZ запросить цену →		AX FG N C Center frame
22	JKNBZ0001QSZZ запросить цену →		AE DS N C Roller rotation knob
23	DHAI-0037QSZ1 запросить цену →		AS EQ N C PPD2 interface harness
24	DHAI-0057QSZZ запросить цену →		AN EG N C HL harness 1 (200V series)
25	PGIDM0009QSZZ запросить цену →		AG DS N C Harness guide
26	LPINS0301FCZZ запросить цену →		AD DJ C DV guide pin
27	DHAI-0038QSZZ запросить цену →		AS EQ N C DVS harness
28	LX-BZ3006SC0S запросить цену →		AA DD C Screw (3· 6)
29	XBBSD30P08000 запросить цену →		AA DD C Screw (3· 8)
30	XEBSD40P12000 запросить цену →		AA DD C Screw (4· 12)

4. 10 Middle Frame

№	Артикул	Альт. артикул	Описание
11			Base plate unit
1	CPWBF1177FC58 запросить цену →		AG DX N E PPD1sensor PWB
2	MLEVP0006QSZZ запросить цену →		AD DJ N C PS frnt actuator
3	MSPRC0026QSZZ запросить цену →		AB DJ N C PS front actuator spring
4	XEBSE30P10000 запросить цену →		AA DD C Screw (3· 10)
5	PGIDM0010QSZ1 запросить цену →		AG DX N C TC front guide upper
6	XRESP50-06000 запросить цену →		AA DD C E type ring
7	NROLR0013QSZZ запросить цену →		AQ EQ N C PS lower roller
8	NBRGC0100FCZ1 запросить цену →		AC DJ C Bearing
9	NGERH0020QSZZ запросить цену →		AG DX N C Cluth gear (26T)
10	PPIPP0109FCZZ запросить цену →		AB DD C Pipe A
11	MSPRC1316FCZ1 ✓ в наличии		AE DS C MF clutch spring B
12	XPSSJ20-07000 ✓ в наличии		AA DD C Spring pin (f 2-7)
13	LBOSZ1851FCZZ ✓ в наличии		AC DJ C Clutch boss
14	XRESP40-06000 ✓ в наличии		AA DD C E type ring
15	LBOSZ1031FCZZ запросить цену →		AC DJ C Clutch boss
16	MSPRC1152FCZZ запросить цену →		AE DJ C Clutch spring
17	PPIPP0003QSZZ запросить цену →		AD DJ N C Clutch sleeve
18	NGERH1132FCZZ запросить цену →		AH DX C Clutch gear (29T)
19	NBRGP0562FCZZ запросить цену →		AD DJ C Bearing
20	CROLP0015QS01 запросить цену →		AU EZ N C paper feeding roller
21	NGERH0022QSZZ ✓ в наличии		AC DJ N C Gear (33T)
22	NGERH0026QSZZ запросить цену →		AD DJ N C Gear (21/29T)
23	NGERH0025QSZZ ✓ в наличии		AD DJ N C W gear (30T)
24	CPLTM0024QS01 ✓ в наличии		AG DX N C PF plate
25	LPLTM0046QSZZ запросить цену →		AE DJ N C PS earth plate
26	QSW-B0003QSZZ запросить цену →		AF DS N B Tray detect switch
27	DHAI-0050QSZZ запросить цену →		AR EQ N C CED1 harness
28	GDAI-0001QSZZ запросить цену →		BF GN N D Base plate
29	PSHEZ2026FCZ1 запросить цену →		AB DD C Sheet M1 (AL-1001/AL-1200)
30	LHLDZ0017QSZZ запросить цену →		AD DJ N C Pressure plate holder (AL-1001/AL-1200)
31	MSPRC0047QSZZ запросить цену →		AA DJ N C Pressure plate spring (AL-1001/AL-1200)
32	PCOVP0013QSZZ запросить цену →		AD DJ N C Malti cover
33	MSPRC0037QSZZ запросить цену →		AB DJ N C Transport lower roller spring (AL-1000)
34	LRALP0001QSZZ запросить цену →		AM EG N C Base plate rail R
35	XEBSE40P12000 запросить цену →		AA DD C Screw (4· 12)
36	PSHEZ2174FCZZ запросить цену →		AB DD C Paper feeding sheet (AL-1001/AL-1200)
37	XBPSD30P08KS0 запросить цену →		AA DD C Screw (3· 8KS)
38	PCOVP0007QSZZ запросить цену →		AF DS N C Sensor cover
39	DHAI-0049QSZZ запросить цену →		AG DS N C D-RST harness
40	XEBSE30P12000 запросить цену →		AA DD C Screw (3· 12)
41	MSPRC0077QSZZ запросить цену →		AB DJ N C Front exterior lever spring
42	LPLTM0016QSZZ запросить цену →		AE DS N C Front exterior lever plate
43	LX-WZ0023FCZZ запросить цену →		AA DD C Washer
44	XEBSE30P10000 запросить цену →		AA DD C Screw (3· 10)

5. 11 Base plate unit 1

№	Артикул	Альт. артикул	Описание
12			Base plate unit
1	XHBSE30P06000 запросить цену →		AA DD C Screw (3· 6)
2	LPLTM0088QSZZ запросить цену →		AN EQ N C PWB cover
6	DHAI-0064QSZ1 запросить цену →		AU EZ N C Center frame harness (200V series)
7	DHAI-0037QSZ1 запросить цену →		AS EQ N C PPD2 interface harness
8	CPWBX0010QS53 запросить цену →		CH UM N E MCU PWB (12CPM) (AL-1200)
9	LPLTM0017QSZ1 запросить цену →		AR EQ N C PWB holder
10	XEBSD30P10000 запросить цену →		AA DD C Screw (3· 10)
11	XESSD30P10000 запросить цену →		AA DD N C Screw (3· 10)
12	DHAI-0057QSZZ запросить цену →		AN EG N C HL harness 1 (200V series)
14	XEBSE30P10000 запросить цену →		AA DD C Screw (3· 10)
15	XEBSE40P12000 запросить цену →		AA DD C Screw (4· 12)
17	GDAI-0001QSZZ запросить цену →		BF GN N D Base plate
18	GLEGG0064FCZZ запросить цену →		AC DJ C Rubber foot
19	PCOVP0009QSZA запросить цену →		AF DS N C 2nd connector cover (For Europe)
20	PCOVP0008QSZA запросить цену →		AE DS N C 2nd gear cover (For Europe)
21	LPLTM0020QSZZ запросить цену →		AL EB N C Base plate reinforce plate F
23	LPLTM0089QSZZ запросить цену →		AH DX N C PWB cover
24	XBBSE30P08000 запросить цену →		AA DD C Screw (3· 8)

6. 12 Base plate unit 2

№	Артикул	Альт. артикул	Описание
13			Fusing unit
1	PGIDM0023QSZZ запросить цену →		AP EQ N C U-turn guide lower
2	VRH-ST2HB157K запросить цену →		AD DJ C Resistor (1/2W 150MW )
3	PWIR-0001QSZZ запросить цену →		AF DS N C HR earth wire
4	PBRSR0004QSZZ запросить цену →		AE DS N B Discharge brush FU
5	PCOVP0010QSZZ запросить цену →		AG DS N C Fusing cover F
6	MSPRP0033QSZZ запросить цену →		AD DJ N C Copy lamp spring F
7	LFRM-0004QSZZ запросить цену →		AV FG N C Fusing upper frame
8	LX-BZ0010QSZZ запросить цену →		AB DD N C Screw (3· 6)
9	RDTCT0128FCZZ запросить цену →		AR EQ B Thermistor
10	XBPSD30P10KS0 запросить цену →		AB DD C Screw (3· 10KS)
11	CTME-0229FC03 запросить цену →		AG DX N B Separator pawl
12	CTHM-0019FC52 запросить цену →		AU FG N E FU thermostat unit
13	CPWBF1177FC59 запросить цену →		AG DX N E PPD2 sensor PWB
14	MSPRP0034QSZZ запросить цену →		AE DJ N C Copy lamp spring R
15	PCOVP0011QSZZ запросить цену →		AK DX N C Fusing cover R
16	DHAI-0058QSZZ запросить цену →		AL EB N C HL harness 2 (200V series)
17	LBNDJ0067FCZZ запросить цену →		AC DJ C Wire band
18	LSTPP0116FCZZ запросить цену →		AA DD C Roller stopper
19	NGERH0540FCZ1 запросить цену →		AE DJ C Fushing gear (45T)
20	NBRGP0567FCZZ ✓ в наличии		AG DX C Fusing bearing
21	NROLI0014QSZZ запросить цену →		AZ FQ N C Heart roller
23	MLEVP0015QSZZ запросить цену →		AF DS N C Pressure lever R
24	NBRGP0260FCZ1 ✓ в наличии		AD DS C Pressure bearing N
25	MSPRC0055QSZZ ✓ в наличии		AC DJ N C Pressure spring
26	LX-WZ0313FCZZ запросить цену →		AA DD C Washer
27	NROLR0028QSZZ ✓ в наличии		AZ FQ N C Pressure roller
28	MLEVP0014QSZZ запросить цену →		AF DS N C Pressure lever F
29	LPLTM0022QSZZ запросить цену →		AG DS N C Scraper
30	LFRM-0005QSZZ запросить цену →		AQ EQ N C Fusing lower frame
31	XEBSE30P12000 запросить цену →		AA DD C Screw (3· 12)
32	TCAUH0991FCZZ запросить цену →		AE DS C High temperature causion label (Australia,U,Kingdom)
33	PSHEZ0045QSZZ запросить цену →		AB DJ N C PG earth sheet
34	PGIDH0026QSZZ запросить цену →		AE DS N C Fusing front paper guide
35	PSHEP0023QSZZ запросить цену →		AF DS N C Fusing front PG sheet
36	LX-BZ0735FCZZ запросить цену →		AA DD C Screw
37	MSPRT0054QSZZ запросить цену →		AC DJ N C Gate spring
38	LPLTP0009QSZZ запросить цену →		AS EZ N C Turn over gate
39	XRESP30-04000 запросить цену →		AA DD C E type ring
40	PSHEP0047QSZZ запросить цену →		AC DJ N C Handle label
41	XEBSE30P08000 запросить цену →		AA DD C Screw (3· 8)
42	LX-BZ0011QSZZ запросить цену →		AB DD N C Screw

7. 13 Fusing unit

№	Артикул	Альт. артикул	Описание
14			Drive unit
1	XBBSD40P06000 запросить цену →		AA DD C Screw (4· 6)
2	RMOTP0010QSZZ запросить цену →		BN HZ N B Main motor
3	MSPRC0053QSZZ запросить цену →		AB DJ N C Pulley spring
4	NGERH0050QSZZ запросить цену →		AD DJ N C Ratchet gear (33T)
5	NPLYZ0002QSZZ запросить цену →		AC DJ N C Pulley (17T)
6	NGERH0010QSZZ запросить цену →		AD DJ N C Gear (28T)
7	NGERH0009QSZZ ✓ в наличии		AD DJ N C Gear (46/16T)
8	NGERH0014QSZZ ✓ в наличии		AD DJ N C Gear (30/15T)
9	CGERH0011QS51 запросить цену →		AE DS N E MG gear unit
10	NGERH0015QSZZ запросить цену →		AD DJ N C Gear (37/15T)
11	NGERH0007QSZZ запросить цену →		AH DX N C Gear (68/26T)
12	NGERH0016QSZZ запросить цену →		AD DJ N C Cupring gear (34T)
13	NGERH0019QSZZ запросить цену →		AD DJ N C Ratchet gear (21T)
14	NGERH0018QSZZ запросить цену →		AC DJ N C Ratchet gear (28T)
15	MSPRC0023QSZZ запросить цену →		AB DJ N C Ratchet spring
16	NGERH0008QSZ1 запросить цену →		AL EB N C Gear (55/19T)
17	NGERH0017QSZZ запросить цену →		AD DJ N C Gear (33/20/15T)
18	NGERH0012QSZZ запросить цену →		AE DS N C Gear (20T)
19	NGERH0013QSZZ ✓ в наличии		AG DX N C Gear (31/17T)
20	CPLTM0042QS01 запросить цену →		AZ FQ N C Main drive plate
21	XBBSD30P04000 запросить цену →		AA DD C Screw (3· 4)
22	RPLU-0001QSZZ запросить цену →		AN EG N B PS solenoide
23	MSPRC1318FCZ1 запросить цену →		AA DJ C Spring B
24	PTME-0002QSZZ запросить цену →		AD DJ N B PS roller pawl
25	RPLU-0002QSZZ запросить цену →		AN EG N B Solenoide
26	PTME-0003QSZZ запросить цену →		AD DJ N B Roller pawl
27	DHAI-0045QSZZ запросить цену →		AD DJ N C Main motor harness
901	CPLTM0042QS51 запросить цену →		BP LP N E Drive unit
14			Drive unit
15			Single Manual Paper Feeding cover unit..AL-1000
1	CCLEZ0005QS51 запросить цену →		AQ EQ N E Charger cleaner unit
2	XEBSE30P08000 запросить цену →		AA DD C Screw (3· 8)
3	PCOVP0012QSZZ запросить цену →		AK DX N C Single upper cover
4	CSW-M0004QS51 запросить цену →		AS EQ N E Side door detect switch unit
5	XEPSD20P18000 запросить цену →		AB DD N C Screw (2· 18)
6	MSPRP0110QSZZ запросить цену →		AE DJ N C Door switch spring
7	TCAUH0007QSZZ запросить цену →		AD DJ N C Laser caution label (For Europe,Australia)
15			Single Manual Paper Feeding cover unit..AL-1000
16			Multi Manual Paper feeding cover unit..AL-1001/AL-1200
1	CCLEZ0005QS51 запросить цену →		AQ EQ N E Charger cleaner unit
2	XEBSE30P08000 запросить цену →		AA DD C Screw (3· 8)
3	PCOVP0023QSZZ запросить цену →		AK DX N C Multi upper cover
4	CSW-M0004QS51 запросить цену →		AS EQ N E Side door detect switch unit
5	XBPSD20P18000 запросить цену →		AA DD N C Screw (2· 18)
6	MSPRP0110QSZZ запросить цену →		AE DJ N C Door switch spring
7	TCAUH0007QSZZ запросить цену →		AD DJ N C Laser caution label (For Europe,Australia)
16			Multi Manual Paper feeding cover unit..AL-1001/AL-1200
17			Single Manual Paper Feeding unit..AL-1000
1	CPWBF1177FC5B запросить цену →		AG DX N E MFD sensor PWB
2	DHAI-0066QSZZ запросить цену →		AD DJ N C Manual feed earth harness
3	LBNDJ0013FCZZ запросить цену →		AA DD C Wire band
4	XHBSE30P06000 запросить цену →		AA DD C Screw (3· 6)
5	CPLTM0023QS01 запросить цену →		AG DX N C PF plate
6	NGERH0972FCZZ запросить цену →		AB DJ C Gear (27T)
7	XRESP40-06000 ✓ в наличии		AA DD C E type ring
8	XEBSE30P08000 запросить цену →		AA DD C Screw (3· 8)
9	NGERH0990FCZZ запросить цену →		AB DJ C Gear (16T)
10	XPSSJ20-07000 ✓ в наличии		AA DD C Spring pin (f 2-7)
11	LBSHZ0303FCZZ запросить цену →		AC DJ C M bushing C
12	NROLR0016QSZZ запросить цену →		AT EZ N C MF transport roller
13	LFRM-0006QSZZ запросить цену →		AN EG N C Single manual feed frame
14	MSPRC0039QSZZ запросить цену →		AB DJ N C Earth spring
15	XEBSD30P06KS0 запросить цену →		AA DD N C Screw (3· 6KS)
16	MSPRC0038QSZZ запросить цену →		AC DJ N C Actuator spring
17	MLEVP0007QSZZ запросить цену →		AD DJ N C Actuator
18	MSPRC0080QSZZ запросить цену →		AB DJ N C SB transport earth spring
20	PGIDM0014QSZZ запросить цену →		AF DS N C DUP upper guide
21	PGIDM0013QSZZ запросить цену →		AF DS N C SB side guide R
22	PGIDM0012QSZZ запросить цену →		AF DS N C SB side guide F
23	NSFTZ0007QSZZ запросить цену →		AG DX N C Roller shaft
24	NROLP1122FCZZ ✓ в наличии		AF DS C PS upper roller
25	LFRM-0007QSZZ запросить цену →		AK EB N C Single manual feed lower frame
26	MSPRC0036QSZZ запросить цену →		AB DJ N C MF spring
27	NGERH0021QSZZ запросить цену →		AD DJ N C Manual paper feeding gear
28	XEPSD30P06X00 запросить цену →		AA DD C Screw (3· 6X)
29	MSPRP0079QSZZ запросить цену →		AD DJ N C SB earth plate spring
30	XEBSE30P06000 запросить цену →		AA DD C Screw (3· 6)
31	MSPRD0108QSZZ запросить цену →		AC DJ N C SB lower earth spring
32	XEBSE40P12000 запросить цену →		AA DD C Screw (4· 12)
501	CFRM-0007QS51 запросить цену →		BF GN N E SB manual feeding lower frame unit
502	CFRM-0006QS51 запросить цену →		BE GN N E Single manual paper feeding unit

8. 17 Single Manual Paper Feeding unit..AL-1000

№	Артикул	Альт. артикул	Описание
18			Multi manual paper feeding unit..AL-1001/AL-1200
1	NROLR0922FCZZ запросить цену →		AR EZ C Manual feeding roller
2	XRESP40-06000 ✓ в наличии		AA DD C E type ring
3	NGERH0992FCZZ ✓ в наличии		AB DJ C Gear (20T)
4	MARMP0173FCZZ запросить цену →		AC DJ C Arm C
5	NROLP1008FCZZ запросить цену →		AK EB C Roller R
6	XPSSJ20-07000 ✓ в наличии		AA DD C Spring pin (f 2-7)
7	NGERH0990FCZZ запросить цену →		AB DJ C Gear (16T)
8	NSFTZ2311FCZZ запросить цену →		AU EZ C Cam boss A shaft
9	LBSHZ0303FCZZ запросить цену →		AC DJ C M bushing C
10	LBRC-0055FCZZ ✓ в наличии		AK EB C Multi F bracket
11	XEBSE30P08000 запросить цену →		AA DD C Screw (3· 8)
12	PGIDM0014QSZZ запросить цену →		AF DS N C DUP upper guide
13	XEBSD30P06000 запросить цену →		AA DD C Screw (3· 6)
14	MSPRC0049QSZZ запросить цену →		AC DJ N C Manual feeding earth spring
15	LBOSZ1508FCZZ запросить цену →		AG DX C Cam boss A2
16	MSPRC1315FCZ1 запросить цену →		AD DJ C Manual feeding clutch spring A
17	PPIPP0109FCZZ запросить цену →		AB DD C Manual feeding clutch sieeve A
18	LBOSZ1510FCZZ запросить цену →		AF DX C Cam boss A1
19	NGERH0972FCZZ запросить цену →		AB DJ C Gear (27T)
20	NGERH0991FCZZ запросить цену →		AC DJ C Gear (20.20MXL)
21	LBNDJ0013FCZZ запросить цену →		AA DD C Wire band
22	DHAI-0066QSZZ запросить цену →		AD DJ N C Manual feeding earth harness
23	XHBSE30P06000 запросить цену →		AA DD C Screw (3· 6)
24	XBPSD30P06KS0 запросить цену →		AA DD C Screw (3· 6KS)
25	CPLTM0023QS01 запросить цену →		AG DX N C Paper feed plate
26	PPIPP0175FCZZ запросить цену →		AC DJ C Pipe B
27	MSPRC1316FCZ1 ✓ в наличии		AE DS C Manual feeding clutch spring B
28	LBOSZ1509FCZ1 ✓ в наличии		AD DJ C Cam boss B
29	RPLU-0003QSZZ запросить цену →		AN EG N B Multi feeding solenoid
30	MSPRC1318FCZ1 запросить цену →		AA DJ C Manual feeding spring B
31	PTME-0179FCZZ запросить цену →		AC DD C Manual feeding ratch B
32	PTME-0178FCZZ запросить цену →		AC DD C Manual feeding ratch A
33	MSPRC2175FCZZ запросить цену →		AA DJ C Pawl A spring
34	XBBSD30P08000 запросить цену →		AA DD C Screw (3· 8)
35	LFRM-0010QSZZ запросить цену →		AN EG N C Multi frame
36	XEBSE40P12000 запросить цену →		AA DD C Screw (4· 12)
37	LSTPP0300FCZZ запросить цену →		AB DJ C Stopper plate
38	MARMP0205FCZZ запросить цену →		AF DS C Arm B
39	MARMP0204FCZ1 запросить цену →		AF DS C Arm A
40	MHNG-0002QSZZ запросить цену →		AC DJ N C Arm hinge
41	MSPRC0048QSZZ запросить цену →		AB DJ N C Arm C spring
42	PGIDM0018QSZZ запросить цену →		AE DJ N C MB side guide R
43	PGIDM0017QSZZ запросить цену →		AE DJ N C MB side guide L
44	PCOVP0019QSZZ запросить цену →		AK DX N C Multi tray front cover (Except Japan)
45	MSPRC0036QSZZ запросить цену →		AB DJ N C MF spring
46	NGERH0021QSZZ запросить цену →		AD DJ N C Manual feeding gear
47	XEPSD30P06X00 запросить цену →		AA DD C Screw (3· 6X)
48	LSOU-0002QSZZ запросить цену →		AL EB N D Multi tray
49	LSOU-0003QSZZ запросить цену →		AK DX N D Multi tray
501	CSOU-0002QS52 запросить цену →		AY FQ N E Multi manual paper feeding tray unit (Except Japan)
502	CFRM-0010QS51 запросить цену →		BG GN N E Multi manual paper feeding unit

9. 18 Multi manual paper feeding unit..AL-1001/AL-1200

№	Артикул	Альт. артикул	Описание
19			Socket Holder unit
1	LHLDZ0009QSAZ запросить цену →		AF DS N C HV interface holder
2	CHAI-0032QS51 запросить цену →		AL EB N E MC harness unit
3	CHAI-0028QS51 запросить цену →		AL EB N E GB-MCFB harness unit
4	XBPSC30P06ES0 запросить цену →		AA DD N C Screw (3· 6ES)
5	MSPRC0017QSZZ запросить цену →		AC DJ N C HV terminal spring
6	MSPRC0018QSZZ запросить цену →		AC DJ N C HV terminal spring
7	MSPRC0016QSZZ запросить цену →		AC DJ N C HV terminal spring
8	XEBSD30P08000 запросить цену →		AA DD C Screw (3· 8)
19			Socket Holder unit
20			TC case unit
1	PSHEZ0018QSZZ запросить цену →		AF DS N C Discharge plate sheet
2	PGIDM0011QSZZ запросить цену →		AE DS N C Separator guige
3	PSHEP0019QSZZ запросить цену →		AC DJ N C TC sheet
4	PGIDH0025QSZ1 запросить цену →		AG DX N C TC front guide
5	XEBSD30P06000 запросить цену →		AA DD C Screw (3· 6)
6	PSHEP0021QSZZ запросить цену →		AA DJ N C TC cover sheet R
7	MSPRT0513FCZ1 запросить цену →		AA DJ C MC tension spring
8	DWIR-0466CSZZ запросить цену →		BG HC B Charger wire
9	QSLP-0007QSZZ запросить цену →		AC DJ N C TC electrode plate
10	MSPRC0027QSZZ запросить цену →		AC DJ N C TC electrode spring
11	MSPRC0028QSZZ запросить цену →		AC DJ N C BC electrode spring
12	MSPRC0051QSZZ запросить цену →		AA DJ N C Front guide earth spring
13	PSHEP0020QSZZ запросить цену →		AB DJ N C TC cover sheet F
14	LHLDZ0010QSZZ запросить цену →		AL EB N C TC holder
15	LFIX-0004QSZZ запросить цену →		AC DJ N C Holer fixing plate
16	PCASZ0002QSZZ запросить цену →		AL EB N C TC case
901	CHLDZ0010QS51 запросить цену →		AX FG N E Transcription holder unit
20			TC case unit

10. 21 250 sheets tray

№	Артикул	Альт. артикул	Описание
21			250 sheets tray
1	LPLTM5106FCZZ запросить цену →		AR EQ C Turning plate
2	PSHEZ4142FCZZ запросить цену →		AC DJ C Rotation plate sheet
3	LHLDW1226FCZZ запросить цену →		AB DJ C Turn fasner
4	LPLTM2642FCGZ запросить цену →		AD DS C Tray rear plate
5	LPLTP5107FCZZ запросить цену →		AH DX C 250 tray side plate F
6	PTME-0255FCZZ запросить цену →		AG DS C 250 tray pawl F
7	XRESP40-06000 ✓ в наличии		AA DD C E type ring
8	PSHEP0061QSZZ запросить цену →		AA DJ N C Tray guide sheet
9	XEBSE30P08000 запросить цену →		AA DD C Screw (3· 8)
10	LX-WZ2028SCZZ запросить цену →		AA DD C Washer (3· 10)
11	NGERH0193FCZZ запросить цену →		AB DD C UC manual feed gear
12	TLABZ3568FCZZ запросить цену →		AB DJ C Indication label
13	LPLTP5108FCZZ запросить цену →		AH DX C 250 tray side plate R
14	PTME-0256FCZZ запросить цену →		AG DS C 250 tray pawl R
15	MSPRC0108QSZZ запросить цену →		AC DJ N C 250 Tray spring
16	MSPRC1873FCZ1 запросить цену →		AB DJ C Tray spring
17	MSPRC1145FCZZ запросить цену →		AA DD C Stopper spring
18	LSTPP0161FCZZ запросить цену →		AB DD C Rotation plate stopper
19	GCASP0001QSZZ запросить цену →		AY FQ N D 250 Tray case
901	CCASP0001QS51 запросить цену →		BC GJ N E 250 Tray unit
22			Harness
1	DHAI-0041QSZZ запросить цену →		AF DS N C CL lead harness
2	DHAI-0042QSZZ запросить цену →		AK EB N C ICU-CCD harness
3	DHAI-0064QSZ1 запросить цену →		AU EZ N C Center frame harness (200V series)
4	DHAI-0040QSZZ запросить цену →		AK DX N C OP harness
5	DHAI-0045QSZZ запросить цену →		AD DJ N C Main motor harness
6	DHAI-0038QSZZ запросить цену →		AS EQ N C DVS harness
7	DHAI-0037QSZ1 запросить цену →		AS EQ N C PPD2 interface harness
8	DHAI-0057QSZZ запросить цену →		AN EG N C HL harness 1 (200V series)
22			Harness
23			Packing material & Accessories
1	SPAKA0049QSZZ запросить цену →		AP EQ N D Top packing cushion Left
2	SPAKA0048QSZZ запросить цену →		AP EQ N D Top packing cushion Right
4	UBNDA0001FCZZ запросить цену →		AA DD C AC cord band
5	SSAKA5003CCZZ запросить цену →		AA DD D Vinyl bag (140· 260mm)
6	UBAGF0039FCZZ запросить цену →		AG DS D Vinyl bag for body
7	TINSE0078QSZZ запросить цену →		AQ EQ N D Operation manual (U.Kingdom)
8	SSAKA2347QCZZ запросить цену →		AB DD D Vinyl bag (240· 300mm)
9	SPAKA0047QSZZ запросить цену →		AX FG N D Bottom packing cushion
10	SPAKC0052QS11 запросить цену →		AY FQ N D Packing case (Japan) (AL-1200)
11	SPAKA0050QSZZ запросить цену →		AE DJ N D Fixer packing cushion
12	LHLDW1226FCZZ запросить цену →		AB DJ C Turn fasner
13	TTAG-0002QSZZ запросить цену →		AB DJ N C Tray rotation tag
14	SPAKA0051QSZZ запросить цену →		AC DJ N D OC packing cushion
15	TTAG-0003QSZZ запросить цену →		AC DJ N C Mirror fixing tag
16	LX-BZ0001QSZZ запросить цену →		AD DJ C 2nd,3rd mirror unit fixing screw
17	CLEVP0016QS01 запросить цену →		AL EB N C Pressure block lever
101	TCADZ0014QSZZ запросить цену →		AE DJ N D MSDS card (USA,CANADA,U,Kingdom)
102	TGANE0009QSZZ запросить цену →		AL EB N D Warranty card (USA)
103	TLABH3591FCZZ запросить цену →		AB DJ C Service label (USA)
104	SPAKA0068QSZZ запросить цену →		AD DJ N D Front exterior sub packing cushion (USA,CANADA) (AL-1200)

Каталог очень большой (804 позиций). Показаны первые 10 узлов со схемами; полный список доступен по запросу.
