Samsung SL-M3875FD FW 70FD 70FW — каталог запчастей со схемами

Содержание

• 1. Exploded Views and Parts List
• 2. Exploded Views and Parts List
• 3. Exploded Views and Parts List
• 4. Exploded Views and Parts List
• 5. Exploded Views and Parts List
• 6. Exploded Views and Parts List
• 7. Exploded Views and Parts List
• 8. Exploded Views and Parts List
• 9. Exploded Views and Parts List

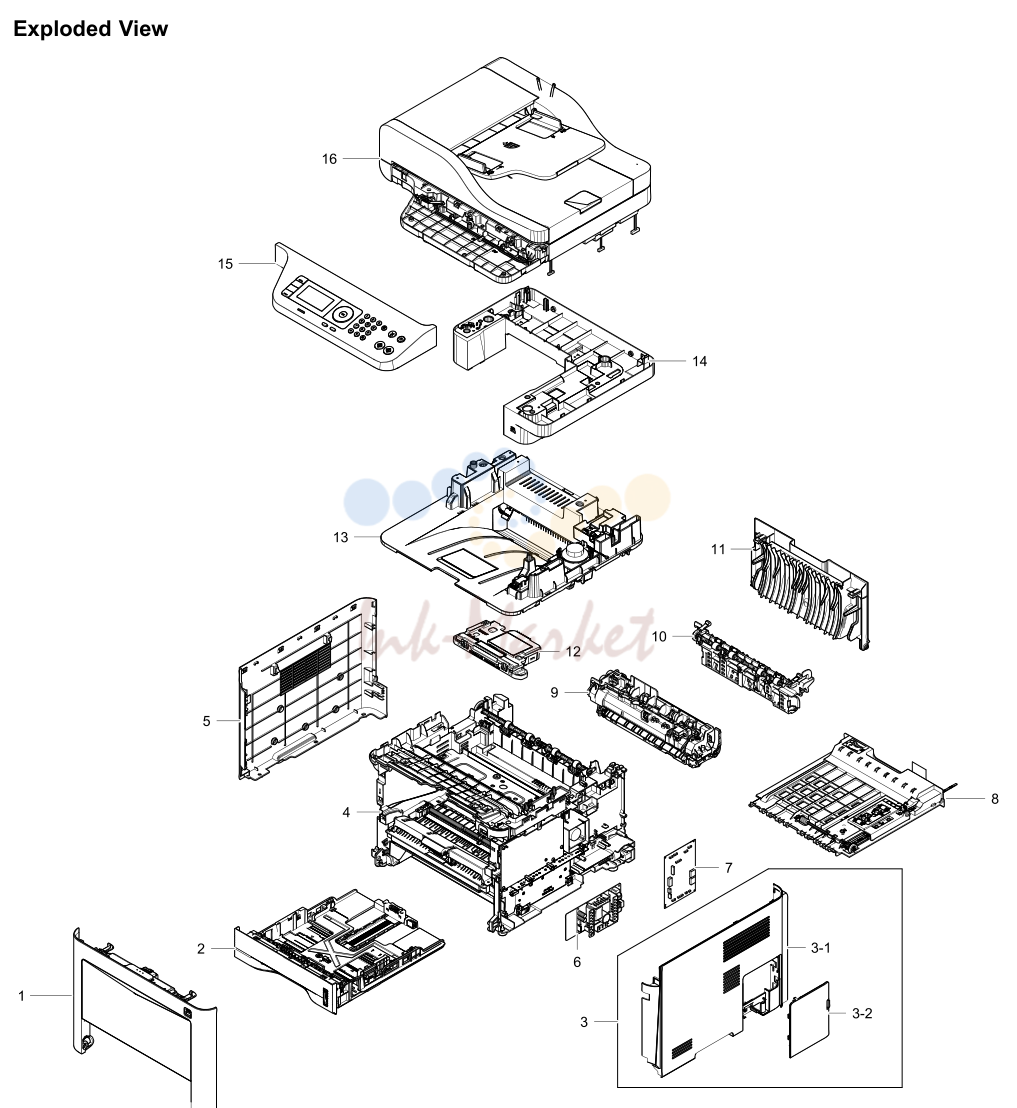

1. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC95-01840D запросить цену →		COVER-FRONT;SL-M3825ND,SEC,CREAM
2	JC90-01143C запросить цену →		CASSETTE;ML-4210ND,SEC
3	JC95-01838B запросить цену →		COVER-RIGHT;SL-M4075FR,SEC
3-1	JC63-04140B запросить цену →		COVER-RIGHT
3-2	JC63-04141B запросить цену →		COVER-DIMM;SL-M4025ND,ABS+PC,CREAM
4	JC93-00835F запросить цену →		FRAME;SL-M4075FR,SEC,SEE
5	JC63-04137B запросить цену →		COVER-LEFT;ML-4210ND,HIPS,2.5,353.4,256,
6	JC44-00090E ✓ в наличии		SMPS-V2;SCX-5737FW,PSPN-Type3-V2,Flyback
7	JC92-02603P запросить цену →		PBA-MAIN;SL-M3875FD,PBA-MAIN,190*118.2
8	JC90-01031D запросить цену →		DUPLEX;ML-4210ND,SEC
9	JC91-01024A ✓ в наличии		FUSER;ML-3700,SEC,WORLD,220V
10	JC93-00334A ✓ в наличии		FRAME-REAR;ML-3710,SEC,WORLD
11	JC95-01303D запросить цену →		COVER-REAR;SL-M4075FR,SEC
12	JC97-04065A ✓ в наличии		LSU;ML-3750,SEC,Single,A4(Ltr),600,S1,78
13	JC95-01847A запросить цену →		COVER-MIDDLELOWER;SL-M4070FR,SEC
14	JC95-01839A запросить цену →		COVER-MIDDLE UPPER ADF
15	JC97-04320T запросить цену →		OPE; SL-M3875FD,SEC,ADF,
16	JC97-04315A запросить цену →		SCANNER;SCX-5742FR
2			Copyright© 1995-2013 SAMSUNG. All rights reserved.

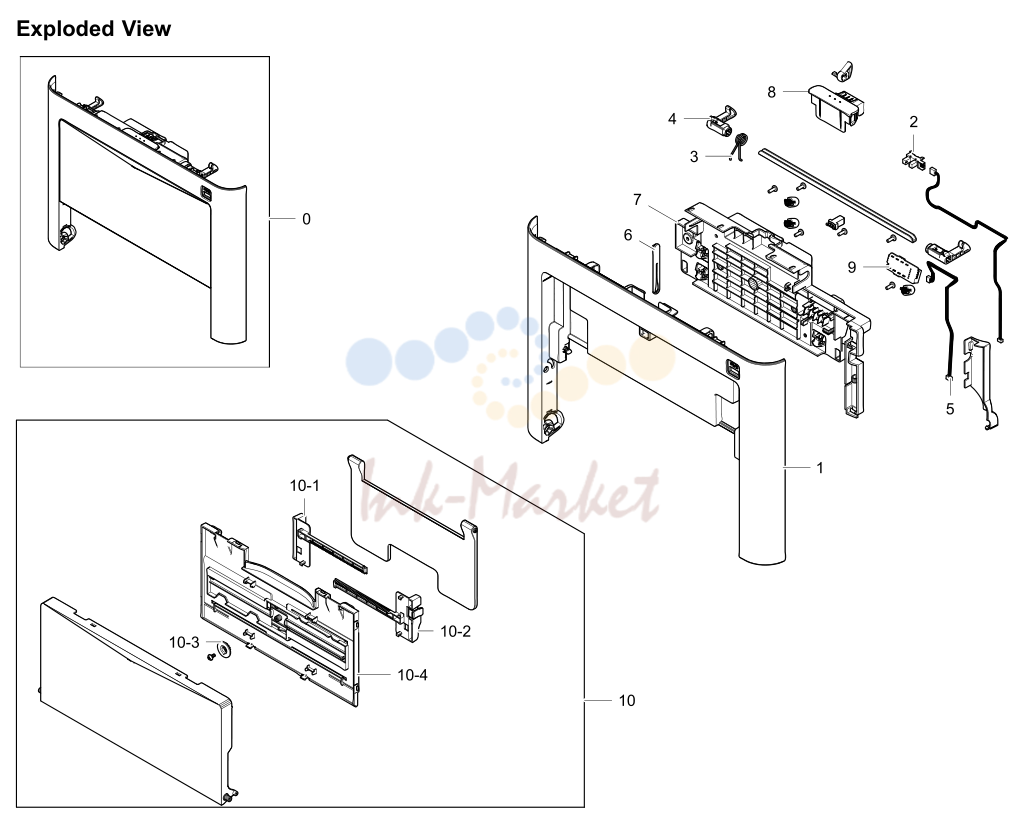

2. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC95-01840D запросить цену →		COVER-FRONT;SL-M3825ND,SEC,CREAM
1	JC63-04134B запросить цену →		COVER-FRONT
2	0604-001415 ✓ в наличии		PHOTO-INTERRUPTER;TR,DIP-4,BK
3	6107-003474 запросить цену →		SPRING-TS;SWPB,1.0,12.1,12.1,3.05,3.05
4	JC64-00368A запросить цену →		LOCKER-FRONT_R
5	JC39-02008A запросить цену →		HARNESS-ZCRUM JOINT
6	JC66-02086G запросить цену →		LINK-COVER MP
7	JC63-04190A запросить цену →		COVER-FRONT_INNER
8	JC64-00888A запросить цену →		BUTTON-FRONT;ML-4210ND,ABS,62.1,SPLIT
9	JC92-02611A запросить цену →		PBA-CRUM JOINT
10	JC90-01037C запросить цену →		MP-GUIDETRAY;ML-4210ND,SEC
10-1	JC70-00561B запросить цену →		ADJUST-MP_LEFT;ML-3710,ABS,119.2,57.4,IC
10-2	JC70-00562B запросить цену →		ADJUST-MP_RIGHT;ML-3710,ABS,120.2,57.4,I
10-3	JC66-00387A запросить цену →		GEAR-RACK_PINION;ML-1710,POM,0.7,WHT
10-4	JC63-02902F запросить цену →		TRAY-MP LOWER
4			Copyright© 1995-2013 SAMSUNG. All rights reserved.

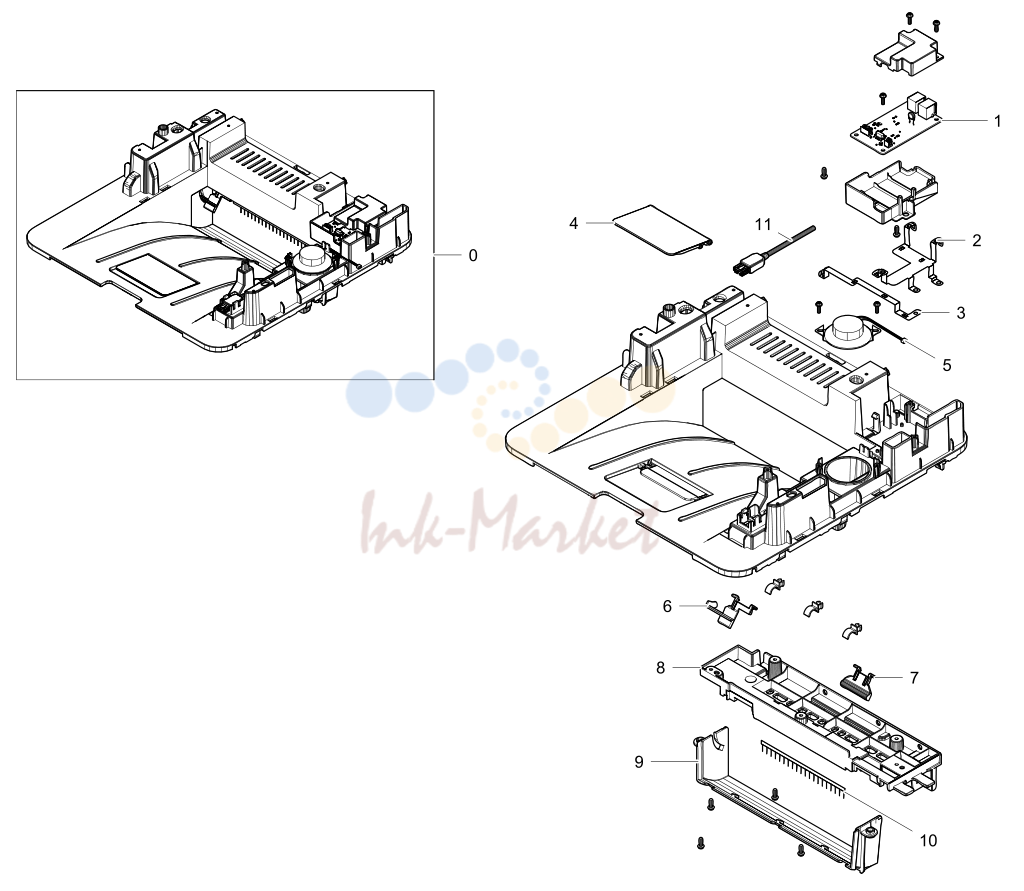

3. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC95-01847A запросить цену →		COVER-MIDDLELOWER;SL-M4070FR,SEC
1	JC92-02569A запросить цену →		PBA-LIU;cuhead,CX95110-22Z,SPI,3.3V,90MM
2	JC63-04068A запросить цену →		GROUND-FAX
3	JC63-03090A запросить цену →		GROUND-EXIT;SCX-4833FD,SUS,0.2,99.3,28.2
4	JC61-05515A запросить цену →		STACKER-MAIN
5	3001-002262 запросить цену →		SPEAKER;0.3W,8ohm,81dB,400Hz,50x16.4mm SC
6	JC61-04098A запросить цену →		STACKER-BIN_FULL;Magpie,PC,2,48.54,35.2,
7	JC72-01343A запросить цену →		PMO-SUB_M_STACKER
8	JC63-04185A запросить цену →		COVER-PATH;SL-M4075FR,HIPS,HIPS-5197
9	JC63-04136A запросить цену →		COVER-EXIT
10	JC67-00055B запросить цену →		BRUSH-ANTISTATIC
11	JC39-02016A запросить цену →		HARNESS-USB HOST
6			Copyright© 1995-2013 SAMSUNG. All rights reserved.

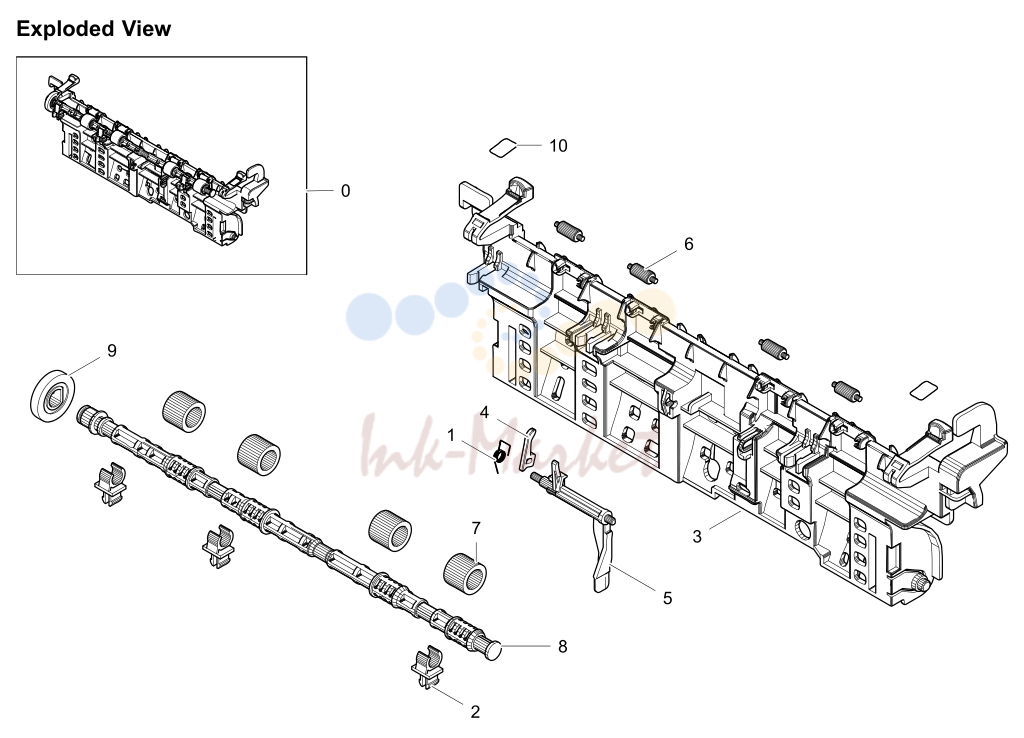

4. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC93-00334A ✓ в наличии		FRAME-REAR;ML-3710,SEC,WORLD
1	6107-002670 запросить цену →		SPRING-ETC;SUS304,PI0.2,ID4.5,OD4.9,8.1,
2	JC61-02158A запросить цену →		BUSH-TX
3	JC61-04084A запросить цену →		GUIDE-REAR;ML-3700ND,PC,2.0t,PATH
4	JC61-04133A запросить цену →		HOLDER-ACTUATOR
5	JC66-02774A запросить цену →		ACTUATOR-EXIT
6	JC66-01661A запросить цену →		ROLLER-IDLE_EXIT;ML-2851ND,PFA
7	JC66-02955A запросить цену →		ROLLER-SILICON_EXIT;ML-3700,SILICON
8	JC66-02773A запросить цену →		SHAFT-EXIT_F/UP
9	JC66-02777A запросить цену →		GEAR-EXIT_Z19
10	JC68-02610A запросить цену →		LABEL-ONE TOUCH; ML-3700,WHITE
8			Copyright© 1995-2013 SAMSUNG. All rights reserved.

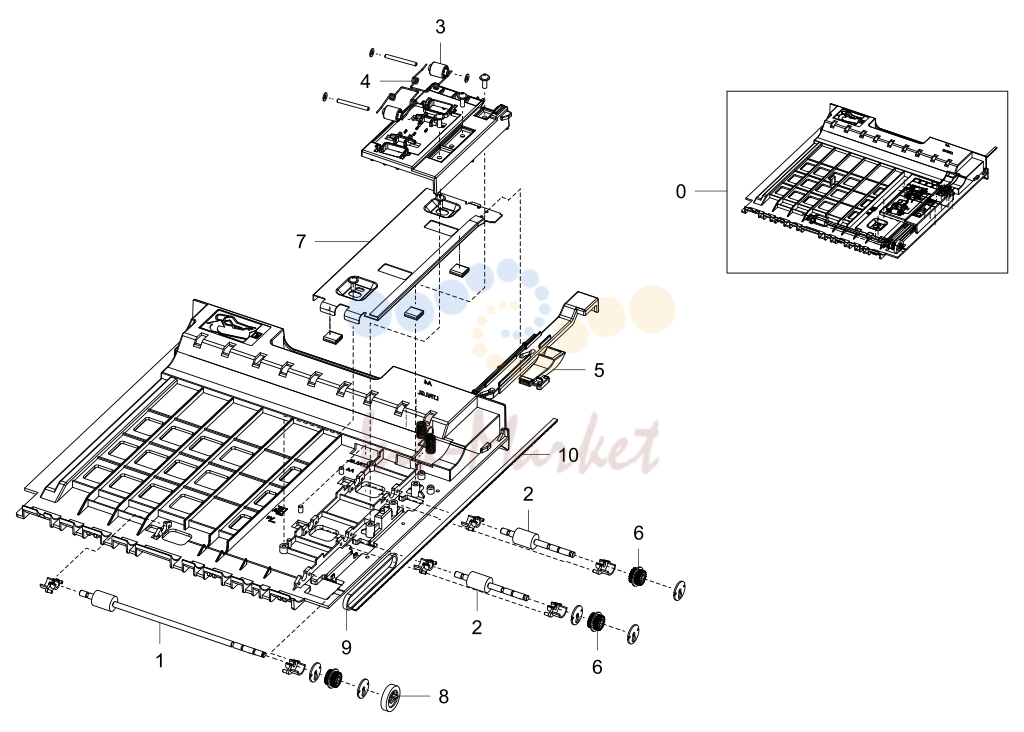

5. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC90-01031D запросить цену →		DUPLEX;ML-4210ND,SEC
1	JC66-01657A ✓ в наличии		ROLLER-FEED_DUP2
2	JC66-00901A запросить цену →		ROLLER-FEED_DUP;ML-3560,NBR,SUM22,4
3	JC66-02980A запросить цену →		ROLLER-DUPLEX_IDLE
4	6107-003256 запросить цену →		SPRING-TS;SUS304,NO,0.55,4.05,3.5,2-5.8,
5	JC61-04055A запросить цену →		GUIDE-PAPER_DUPLEX
6	JC66-00899A запросить цену →		PULLEY-18_DUP;ML-3560,POM,HB,WHITE,
7	JC61-04053A запросить цену →		BRACKET-DUPLEX_ALIGN
8	JC66-00038A запросить цену →		GEAR-EXIT F/DOWN
9	6602-001588 запросить цену →		BELT-TIMING GEAR
10	JC66-20901A запросить цену →		BELT-FLATRUBBER;L280,W3.2,S2M,140
10			Copyright© 1995-2013 SAMSUNG. All rights reserved.

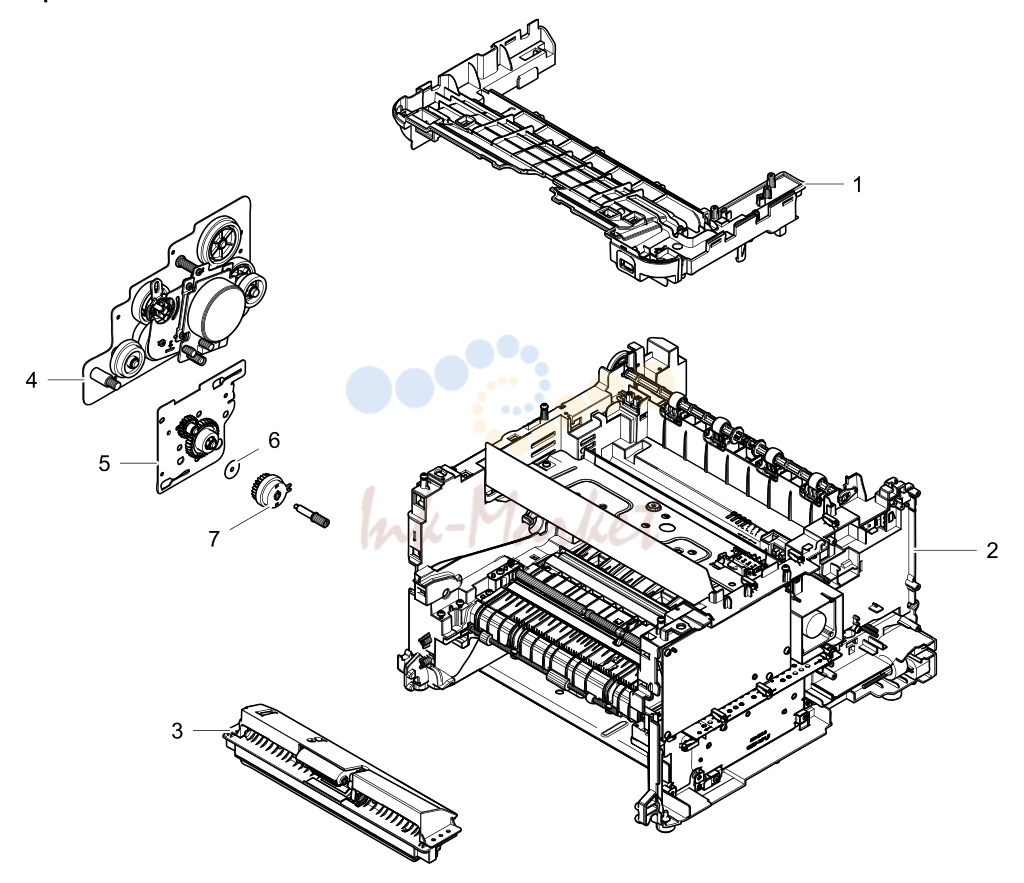

6. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC63-04144A запросить цену →		COVER-TOP_INNER;SL-M4025ND,ABS,SPLIT
2	JC93-00836D запросить цену →		FRAME-ETC;SL-M3375FD,SEC
3	JC90-01043C ✓ в наличии		MP;ML-4210ND,SEC
4	JC93-00544B ✓ в наличии		DRIVE;ML-4210ND,SEC
5	JC93-00545A ✓ в наличии		DRIVE-FEED;ML-3710
6	JC60-00037A запросить цену →		SPACER-CLUTCH
7	JC47-00033A ✓ в наличии		CLUTCH-ELECTRIC;2.5,24,1,120mA,200Ohm
0	JC90-01043C ✓ в наличии		MP;ML-4210ND,SEC
1	JC90-01038C запросить цену →		MP-HOLDERIDLE;ML-4210ND,SEC
2	JC90-01039C запросить цену →		MP-LOWER;ML-4210ND,SEC
2-1	JC61-04061D запросить цену →		GUIDE-LOWER MP
2-2	JC66-02766A запросить цену →		ACTUATOR-EMPTY_MP
2-3	6107-002776 запросить цену →		SPRING-CS;SUS304,0.4,16,5.0,5.8
2-4	JC61-04101A запросить цену →		HOLDER-RETARD_SHAFT
2-5	JC90-01032A ✓ в наличии		CASSETTE-ROLLERRETARD;ML-3710,SEE
2-6	JC73-00141A ✓ в наличии		RPR-PADCASSETTE;ML-1510,UrethanSponge,
12			Copyright© 1995-2013 SAMSUNG. All rights reserved.
3	JC90-01040C запросить цену →		MP-UPPER;ML-4210ND,SEC
3-1	JC61-04058D запросить цену →		GUIDE-UPPER MP
3-2	JC66-02767A запросить цену →		ACTUATOR-ARM_MP
3-3	JB72-00819A запросить цену →		BUSH;SCX-1110F,POM,NTR
3-4	6107-002780 запросить цену →		SPRING-ES;SUS304,PI0.24,L11.1,ID3.5,OD4
3-5	JC90-01041C ✓ в наличии		MP-PICKUP;ML-4210ND,SEC
0	JC93-00544B ✓ в наличии		DRIVE;ML-4210ND,SEC
1	JC31-00075B запросить цену →		MOTORBLDC;ML-4210ND,3/10,37,24,1200/190
2	JC61-04918A запросить цену →		BRACKET-MOTOR;ML-3710,SECC,1.2,95,85
3	JC66-02779A запросить цену →		GEAR-EXIT95-81;ML-3310,POM,0.5/0.5,95/8
4	JC66-02790A запросить цену →		GEAR-FEED65-28;ML-3710,POM,0.5/1.0,65/2
5	JC66-02781A запросить цену →		GEAR-FUSERDRIN79;ML-3710,POM,0.5,79,N
6	JC66-02785A запросить цену →		GEAR-IDLE 59
7	JC66-02787A запросить цену →		GEAR-COUPLER 73
8	JC66-02788A запросить цену →		GEAR-OPC DR OUT 53
9	JC66-02786A запросить цену →		GEAR-IDLE 73
14			Copyright© 1995-2013 SAMSUNG. All rights reserved.
10	JC70-00589A запросить цену →		HUB-CLUTCH
11	6107-002785 запросить цену →		SPRING-CS;SUS304WPB,D13,18.6,T1,ID11
12	JC67-00504A запросить цену →		COUPLER
13	JC66-02789A запросить цену →		GEAR-OPCDRIN69;ML-3710,POM,0.5,69,BLA
14	JC67-00503A запросить цену →		COUPLER-CAM;ML-3710ND,PC,NH-1035,BLK
15	JC66-02782A запросить цену →		GEAR-FUSERDR29;ML-3710ND,PA66,1.0,29,B
16	JC61-04916A запросить цену →		BRACKET-GEAR;ML-3710,SECC,1.2,133,214
17	JC66-00340A ✓ в наличии		GEAR-HUB CLUTCH
1	JC61-04064A запросить цену →		GUIDE-FRAME DUPLEX
2	JC63-02956A запросить цену →		SHEET-DUPLEXPATH;ML-3710,PET+TAPE
3	JC61-00585A запросить цену →		BUSH-M-FEEDIDLE;ML-1710,POM,2.1,4.2
4	JC61-00914A запросить цену →		PLATE-P-PUSH BUSHING
5	JC66-00527A ✓ в наличии		SHAFT-FEEDIDLE;ML-1510,SUM24L,223,8,ST
6	JC66-02770A запросить цену →		LEVER-COUPLING;ML-3710,PC,3.0,184.4,126.
7	JC60-00037A запросить цену →		SPACER-CLUTCH
16			Copyright© 1995-2013 SAMSUNG. All rights reserved.
8	JC66-02797A ✓ в наличии		ROLLER-FEED;ML-3700,EPDM,SUM22,5
9	JC47-00033A ✓ в наличии		CLUTCH-ELECTRIC;2.5,24,1,120mA,200Ohm
10	JC47-00036B ✓ в наличии		CLUTCH-ELECTRIC;2.5,45,0.6,120mA,200Ohm
11	JC66-02778A запросить цену →		GEAR-EXITIDLE96;ML-3310,POM,0.5,96,NTR
12	JC66-02780A запросить цену →		GEAR-EXIT65;ML-3310,POM,0.5,65,NTR,F20
13	JC63-02875A запросить цену →		GROUND-BRKT GEAR
14	JC72-00983A ✓ в наличии		LOCK SLIDER; ML-1710,POM(DELIN
15	JC61-00604A запросить цену →		PLATE-P-SAW;ML-1400,SUS304,0.15,15.1,216
16	JC66-02834A запросить цену →		ROLLER-FEEDREGI;ML-3200,EPDM,SUM22,6
17	JC66-02762A ✓ в наличии		ACTUATOR-EMPTY
18	JC66-02763A запросить цену →		ACTUATOR-REGI;ML-3710,PC+GF,3.0,30.6,21.
19	JC66-02764A запросить цену →		ACTUATOR-FEED;ML-3710,PC+GF,3.0,17.5,20.
20	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
21	JC61-02752A запросить цену →		FRAME-DUPLEX PATH_EX
22	JC61-04069A запросить цену →		PLATE-FRAME BOTTOM
23	JC66-01022A ✓ в наличии		ROLLER-M_IDLESCF;SCX-6345N,POM,500CL
24	JC67-00291A запросить цену →		CAP-HARNESS; ML-2851ND,ABS
25	JC61-02265A запросить цену →		BRACKET-SWING DUPLEX
26	JC66-01651A запросить цену →		GEAR-RDCN 23/23
27	JC31-00146A запросить цену →		FAN;Type4,24,100mA,2.794mmH20,0.374m^3/m
28	JC70-40912A запросить цену →		SHAFT;ML-5000A,STAINLESS-STS303,6,NI,T4.
29	JC93-00324A ✓ в наличии		FRAME-ROLLERDECURL;ML-3700
30	JC63-02874A запросить цену →		GROUND-BRKT PAPER
31	JC63-02876A запросить цену →		GROUND-HVPS
32	JC63-02877A запросить цену →		GROUND-BRACKET LSU
33	JC44-00197A ✓ в наличии		HVPS; 24V,21.6V~27.6V,MAX
34	JC93-00323A запросить цену →		FRAME-ROLLEREXIT;ML-3700
35	JC67-00055A запросить цену →		BRUSH-ANTISTATIC 531P
36	JC61-04067A запросить цену →		HOLDER-EXIT SENSOR
37	JC66-01635A запросить цену →		GEAR-SWING DR 19
38	JC61-04915A запросить цену →		BRACKET-LSU
39	JC61-04091A запросить цену →		GUIDE-TRRIB;ABS,2.3,239.2,79.8,BLACK,PA
40	JC66-02842A ✓ в наличии		ROLLER-TRANSFER; Magpie,15.0
41	JC61-02236A запросить цену →		PLATE-EARTH-TRANSFER
42	JC72-00985A ✓ в наличии		COREROTOR;ML-1710,POM(M90-44),BLK
43	JC65-00047A запросить цену →		TERMINAL-TR;ML-3700,SUS304,0.5PI
44	6502-001130 запросить цену →		CABLECLAMP;DACS-3N,16.67*4,Nylon66,BL
45	JC72-41191B ✓ в наличии		SHAFT;ML-2150,POM,BLK,DE8903
46	JC73-00340A ✓ в наличии		RUBBER-PICKUP;ML-3700,EPDM80%+IR20%
48	JC63-04078A запросить цену →		SHIELD-CONTROLLER
49	JC39-01469A запросить цену →		HARNESS-REARCOVER&BINFULLSENSOR
50	JC39-01482A запросить цену →		HARNESS-AC INLET-1
51	JC61-04912A запросить цену →		HOLDER-BRKT_LSU_RIGHT
52	JC61-04911A запросить цену →		HOLDER-BRKT_LSU_LEFT
53	JC63-03449A запросить цену →		GROUND-BRKT EXTENSION
54	JC66-03311A запросить цену →		GEAR-FEED IDLE 29
18			Copyright© 1995-2013 SAMSUNG. All rights reserved.

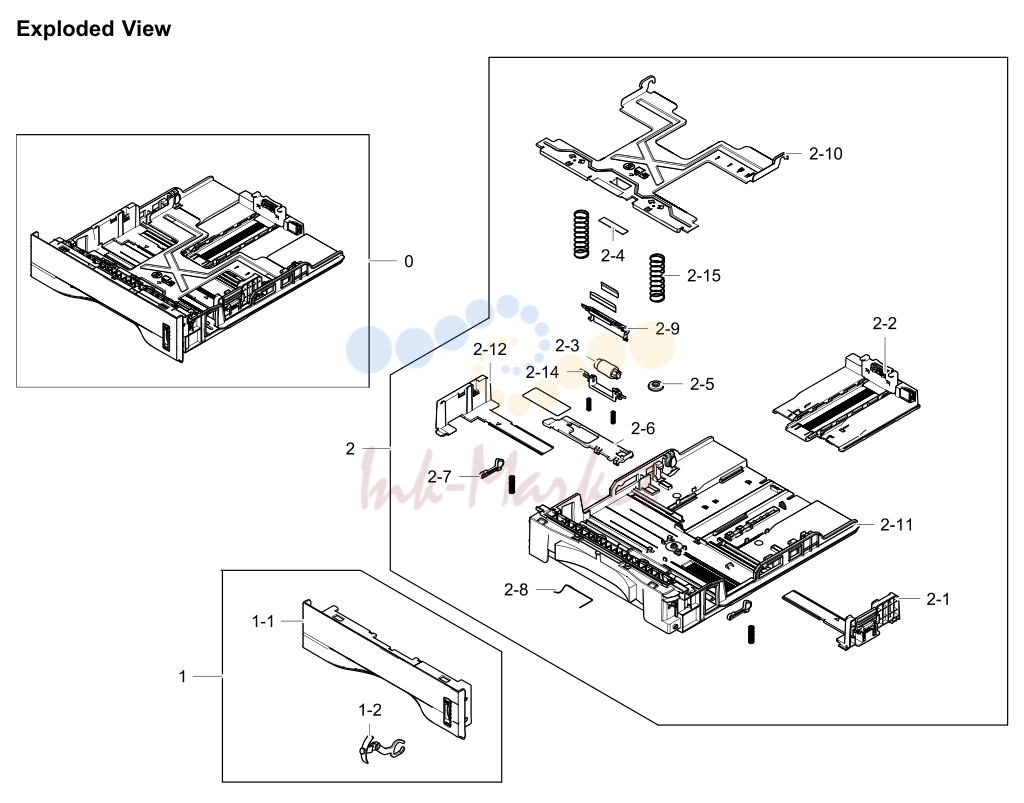

7. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC90-01143C запросить цену →		CASSETTE;ML-4210ND,SEC
1	JC90-01174E запросить цену →		CASSETTE-COVERHANDLE;ML-4210ND,SEC
1-1	JC64-00890B запросить цену →		HANDLE-CASSETTE
1-2	JC64-00609E запросить цену →		INDICATOR-PAPER
2	JC90-01173C запросить цену →		CASSETTE-FRAME;ML-4210ND,SEC
2-1	JC90-01106A запросить цену →		CASSETTE-GUIDERIGHT;ML-2955ND,SEE
2-2	JC90-01105C запросить цену →		CASSETTE-GUIDEREAR;ML-4210ND,SEC
2-3	JC90-01063B ✓ в наличии		CASSETTESUB-RETARD;ML-4210ND,EPDM
2-4	JC73-00141A ✓ в наличии		RPR-PADCASSETTE;ML-1510,UrethanSponge,
2-5	JC66-03004A запросить цену →		GEAR-PINION
2-6	JC64-00611A запросить цену →		LOCKER-PLATE;ML-3710,POM,NTR,138.5,
2-7	JC64-00610A запросить цену →		LOCKER-CASSETTE;ML-3710,POM,NTR,41.5,
2-8	JC63-02932A запросить цену →		GROUND-CASSETTE;SUS,0.2,UNC
2-9	JC63-02917D ✓ в наличии		COVER-CASSETTE
2-10	JC61-04922A запросить цену →		PLATE-KNOCK UP
2-11	JC61-04920D запросить цену →		FRAME-CASSETTE;ML-4210ND,ABS,Split
2-12	JC61-04397A запросить цену →		GUIDE-ADJUST_L
2-14	JC61-04327A ✓ в наличии		HOLDER-ROLLER
2-15	6107-002779 ✓ в наличии		SPRING-CS;SWP,ZINC,0.9,17.9,56.3,17,18.8
20			Copyright© 1995-2013 SAMSUNG. All rights reserved.

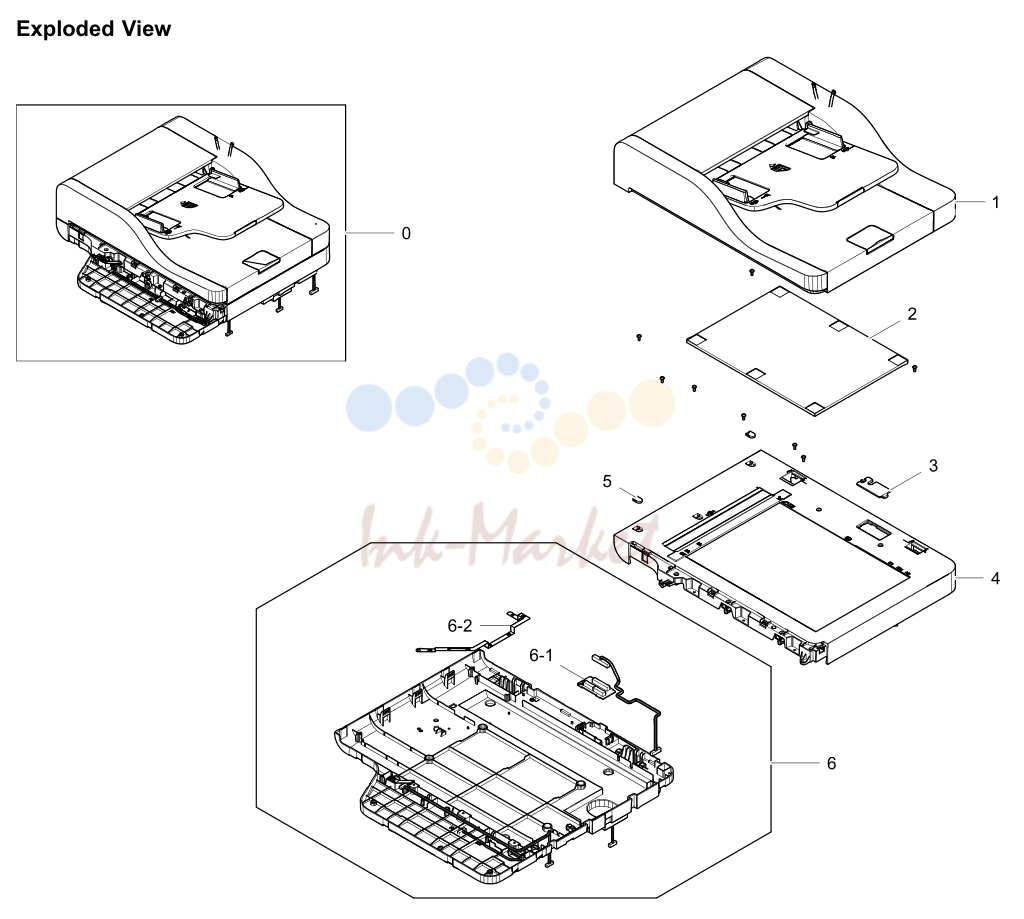

8. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC97-04315A запросить цену →		SCANNER;SCX-5742FR
1	JC97-04164A ✓ в наличии		ADF;CLX-6260ND
2	JC01-00060A ✓ в наличии		SHEET-WHITE
3	JC63-03836A запросить цену →		COVER-CONNECTOR
4	JC97-04313A запросить цену →		PLATEN;SCX-5742FR
5	JC63-03834A запросить цену →		COVER-SCAN;CLX-6260ND,HIPS,3.2,14.3,10.4
6	JC97-04345A запросить цену →		PLATEN-LOWERADF;SCX-5742FD
6-1	JC92-02426A запросить цену →		PBA-ADF
6-2	JC63-03716A запросить цену →		GROUND-SCAN LOWER
22			Copyright© 1995-2013 SAMSUNG. All rights reserved.
1	JC97-04167A запросить цену →		PLATEN-UPPER;CLX-6260ND
1-1	JC63-03837A запросить цену →		COVER-PLATEN UPPER
1-2	JC01-00058A запросить цену →		GLASS-ADF;252*28.5,2.8T
1-3	JC61-05642A запросить цену →		BRACKET-GUIDE PATH
1-4	JC63-03839A запросить цену →		GROUND-PLATEN UPPER
1-5	JC01-00059A запросить цену →		GLASS-PLATEN;345.8*249,2.8
2	JC97-04346A запросить цену →		PLATEN-LOWER;SCX-5742
2-1	JC97-04307A запросить цену →		PLATEN-FH;SCX-5742FR

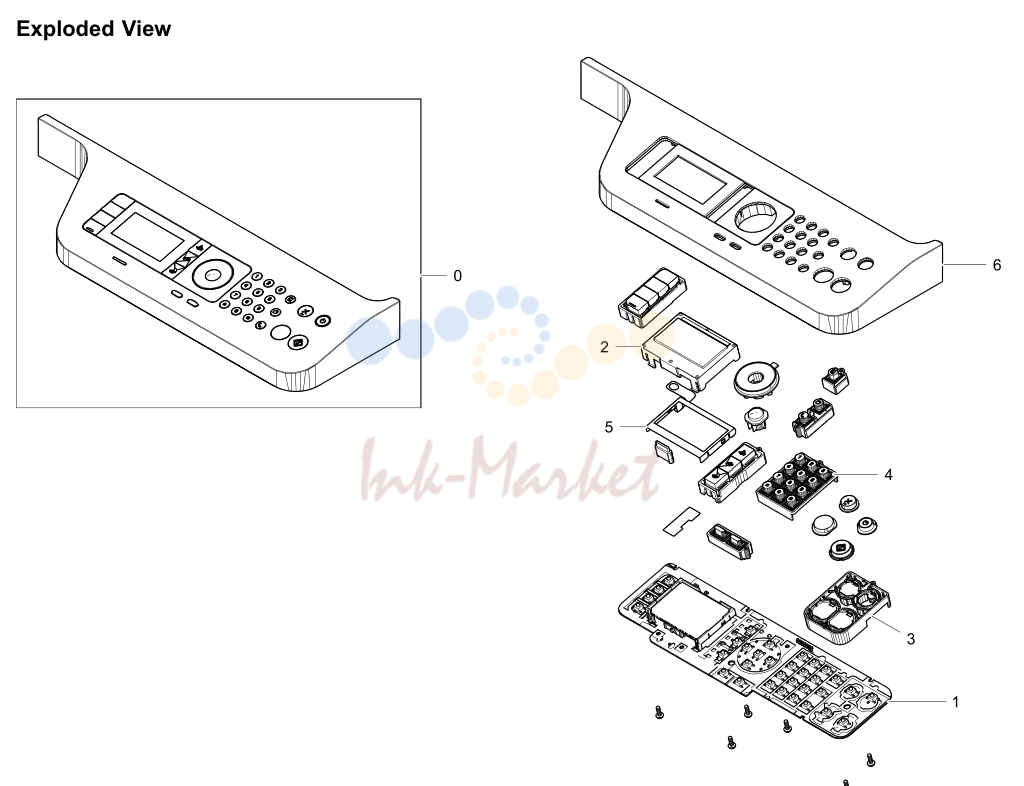

9. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC97-04320T запросить цену →		OPE; SL-M3875FD,SEC,ADF,
1	JC92-02522A запросить цену →		PBA-OPE
2	JC63-03728A запросить цену →		COVER-LCD;CLX-4195FN,PC,73.4,52.65
3	JC61-05625A запросить цену →		HOLDER-KEY
4	JC64-00817A запросить цену →		KEY-NUMERICAL
5	JC63-03718A запросить цену →		GROUND-LCD
6	JC63-04273E запросить цену →		COVER-OPE
