Samsung SL-M2875ND FD FW 85FW — каталог запчастей со схемами

Содержание

1. Exploded Views and Parts List
2. Exploded Views and Parts List
3. Exploded Views and Parts List
4. Exploded Views and Parts List
5. ExplodedViewsandPartsList
6. ExplodedViewsandPartsList
7. ExplodedViewsandPartsList

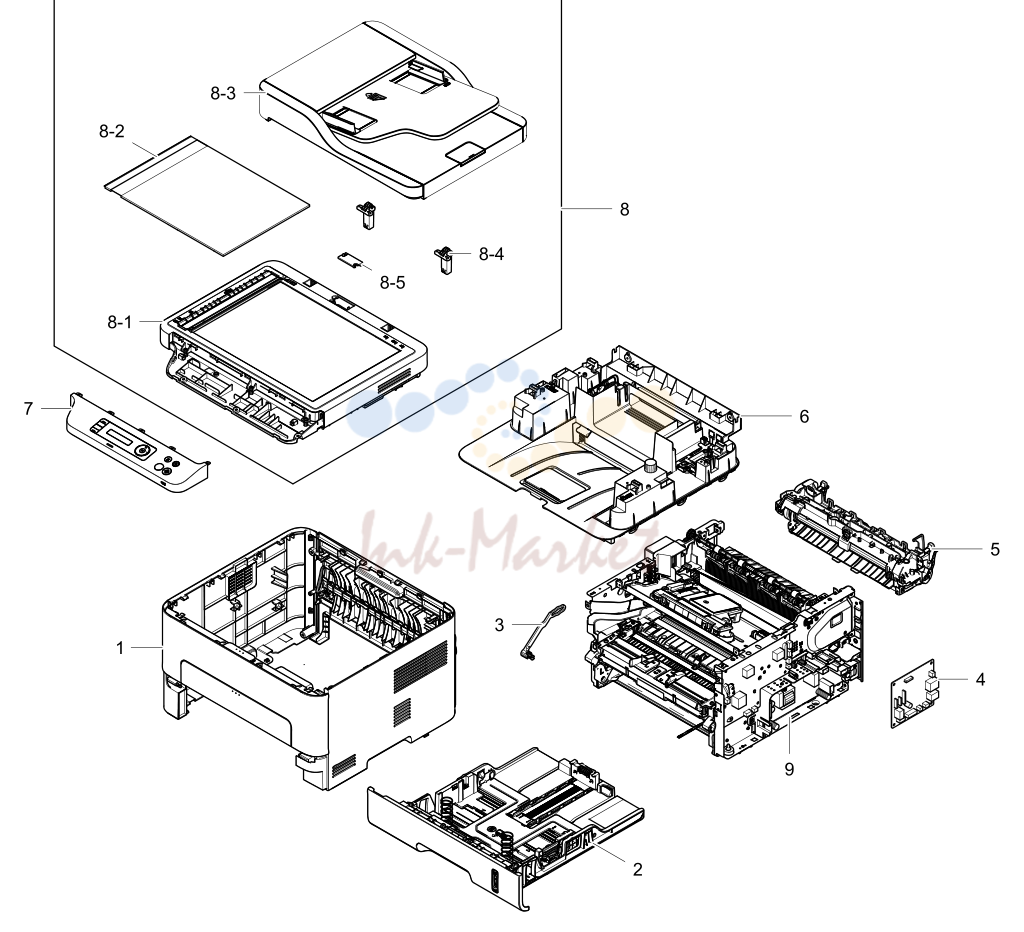

1. Exploded Views and Parts List

№	Артикул	Описание
1	JC95-01849B запросить цену →	COVER;SL-M2825DW,SEC
2	JC90-01224B запросить цену →	CASSETTE;ML-2975DW,SEE
3	JC66-03035A запросить цену →	LEVER-COUPLING B
4	JC92-02614C запросить цену →	PBA-MAIN; SCX-4805ND,SEC,4L,MAIN
5	JC91-01034B ✓ в наличии	FUSER;ML-2950ND,SEC,WORLD,220V
6	JC95-01855B запросить цену →	COVER-MIDDLE;SL-M2627FH,SEC
7	JC97-04328A запросить цену →	OPE;SL-M2875ND,SEE
8	JC97-04347A запросить цену →	SCANNER;SL-M2870FW,SEE
8-1	JC97-04322A запросить цену →	PLATEN;SL-M2870FW
8-2	JC63-02569A запросить цену →	SHEET-WHITE;FIT,PP,3.6,216,250.2,White,9
8-3	JC97-04067A ✓ в наличии	ADF
8-4	JC97-03191A ✓ в наличии	MEAUNIT-HINGEL;CLX-3170,SEC
8-5	JC63-03545A запросить цену →	COVER-CONNECTOR
9	JC93-00838C запросить цену →	FRAME;SL-2825DW,SEC,SEE
2		Copyright© 1995-2013 SAMSUNG. All rights reserved.

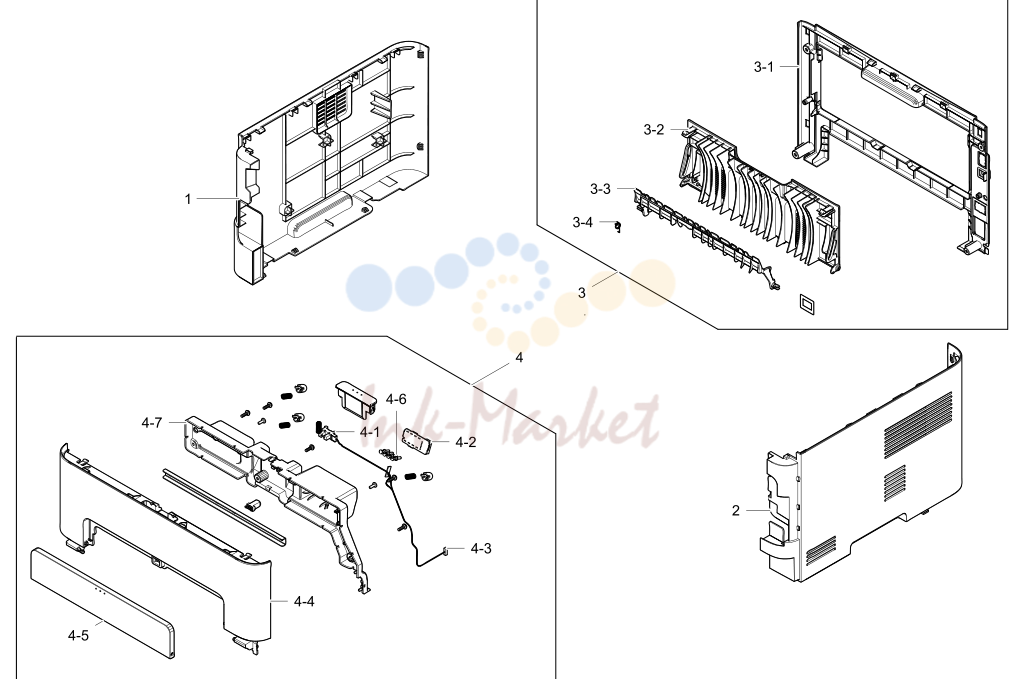

2. Exploded Views and Parts List

№	Артикул	Описание
1	JC63-04210B запросить цену →	COVER-LEFT;SL-M2825DW,HIPS,2.0,CREAM
2	JC63-04211B запросить цену →	COVER-RIGHT
3	JC95-01852B запросить цену →	COVER-REAR;SL-M2825DW,SEC
3-1	JC63-04212B запросить цену →	COVER-REAR
3-2	JC63-03109A запросить цену →	COVER-FACEUP;ML-2955ND,HIPS,2.5,276.6,1
3-3	JC61-04377A запросить цену →	GUIDE-CHANGE_DUP
3-4	6107-002996 запросить цену →	SPRING-ETC;SUS304,0.5,7.1,7.6,RIGHT
4	JC95-01853B запросить цену →	COVER-FRONT;SL-M2825DW,SEC
4-1	0604-001415 ✓ в наличии	PHOTO-INTERRUPTER;TR,DIP-4,BK
4-2	JC92-02611A запросить цену →	PBA-CRUM JOINT
4-3	JC39-01986A запросить цену →	HARNESS-CRUM_IF_FRONT
4-4	JC63-04206B запросить цену →	COVER-FRONT
4-5	JC63-03127A запросить цену →	COVER-MANUAL
4-6	JC97-03039A запросить цену →	MEA-CRUM TERMINAL
4-7	JC63-04207A запросить цену →	COVER-HARNESS FRONT
4		Copyright© 1995-2013 SAMSUNG. All rights reserved.

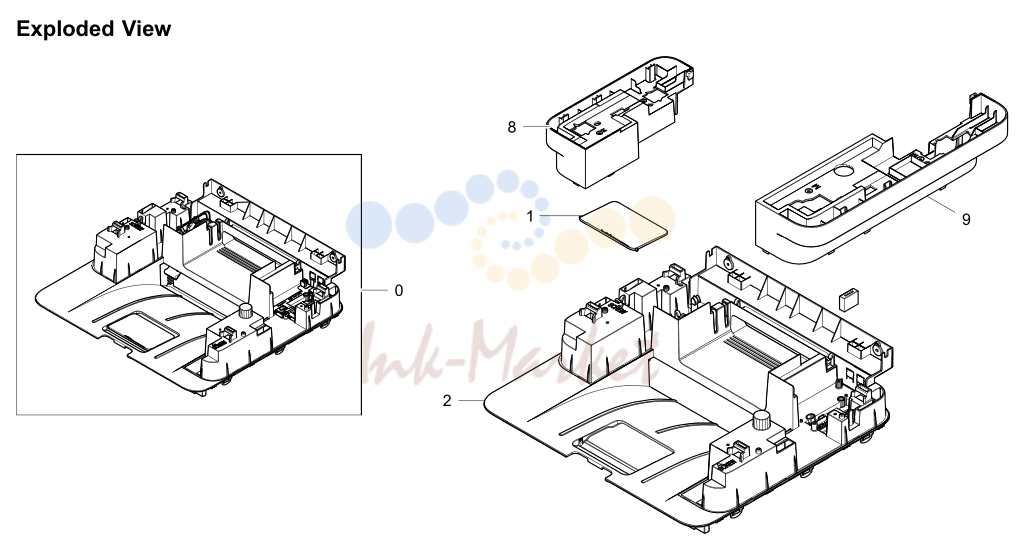

3. Exploded Views and Parts List

№	Артикул	Описание
0	JC95-01855B запросить цену →	COVER-MIDDLE;SL-M2627FH,SEC
1	JC61-06027A запросить цену →	STACKER-SMALL
2	JC63-04220B запросить цену →	COVER-MIDDLE
3	6107-002926 запросить цену →	SPRING-ETC;SUS304,0.5,57.4,6.6,5,6
4	JC67-00552A запросить цену →	BRUSH-ANTISTATIC
5	JC61-03321E запросить цену →	STACKER-RX PAPER
6	JC61-04415E запросить цену →	STACKER-BIN FULL
7	JC63-04209A запросить цену →	COVER-EXIT;SL-M2820DW,ABS,2.0,SPLIT
8	JC63-04221A запросить цену →	COVER-MIDDLE L
9	JC63-04222A запросить цену →	COVER-MIDDLE R
6		Copyright© 1995-2013 SAMSUNG. All rights reserved.

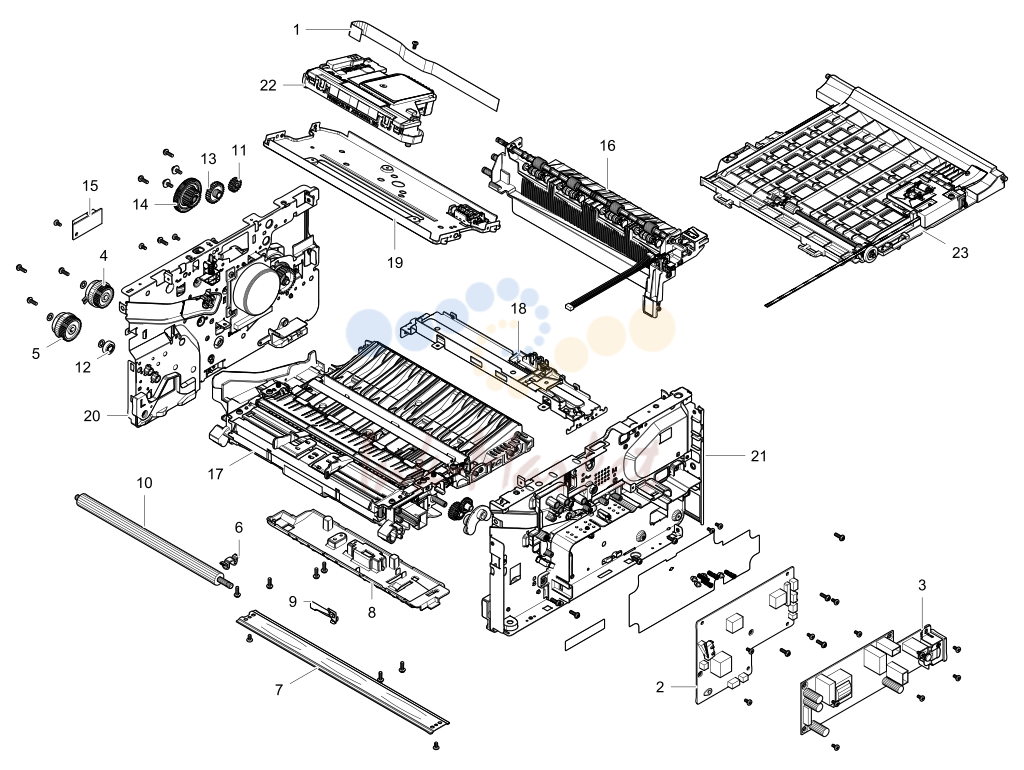

4. Exploded Views and Parts List

№	Артикул	Описание
1	JC39-01419A запросить цену →	FLAT CABLE
2	JC44-00205A ✓ в наличии	HVPS; 24V,21.6V~27.6V,MAX
3	JC98-03175A ✓ в наличии	ETC-SMPS-V2; ML-2950ND,KINGBIRDV2
4	JC47-00035A ✓ в наличии	CLUTCH-ELECTRICZ41;2.5,41,0.6,120mA,200
5	JC47-00036A ✓ в наличии	CLUTCH-ELECTRICZ45;2.5,45,0.6,120mA,200
6	JC61-04068A запросить цену →	HOLDER-TR; ML-3700,ABS,2,24.4,9,ICE
7	JC61-04358A запросить цену →	PLATE-FRAME_BOTTOM
8	JC93-00416A запросить цену →	FRAME-DUPLEXPATHASSY;ML-2955ND,SEE
9	JC63-03121A запросить цену →	GROUND-SAW
10	JC66-01218A ✓ в наличии	ROLLER-TRANSFER; Kingbird,15.0
11	JC66-03013A запросить цену →	GEAR-EXIT
12	JC66-03014A запросить цену →	GEAR-FEED
13	JC66-03017A запросить цену →	GEAR-IDLE EXIT
14	JC66-03023A запросить цену →	GEAR-RDCN EXIT
15	JC92-02406A запросить цену →	PBA-JOINT
16	JC93-00410F запросить цену →	FRAMEMAIN-EXIT;SL-2820DW,SEC
17	JC93-00414E запросить цену →	FRAME-PAPERPATH;SL-M2825DW,SEC
18	JC93-00429A запросить цену →	FRAME-PLATE_FUSER;ML-2950ND,SEC
19	JC93-00430A запросить цену →	FRAME-BRACKET_LSU;ML-2950ND,SEC
20	JC93-00839B запросить цену →	FRAMEMAIN-LEFT;SL-2825DW,SEC
21	JC93-00840B запросить цену →	FRAMEMAIN-RIGHT;SL-2825DW,SEC
22	JC97-03958A ✓ в наличии	LSU;ML-2950,SEC,Single,A4(Ltr),600,S1,78
23	JC90-01109A ✓ в наличии	DUPLEX;ML-2955ND,SEE
8		Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC90-01109A ✓ в наличии	DUPLEX;ML-2955ND,SEE
1	JC66-00896A запросить цену →	ROLLER-M-IDLE_DUP;ML-3560,POM,NW-02
2	JK72-00058A запросить цену →	PCT-SILP WASHER
3	JC66-00444A запросить цену →	SHAFT-IDLE ROLL, DUP
4	6107-001156 запросить цену →	SPRING-TS;SWP-B,PI0.6,W20,ID3.5
5	JC61-04395A запросить цену →	GUIDE-DUPLEX_UPPER
6	JC61-04393A запросить цену →	GUIDE-PAPER_DUPLEX
7	JC61-04403A запросить цену →	BRACKET-DUPLEX_ALIGN
8	JC65-00052A запросить цену →	TERMINAL-GND_DUPLEX
9	JC61-04407A запросить цену →	BUSH-ROLLER_DUP
10	JC66-03046A запросить цену →	ROLLER-RUBBER_FEED_DUP
11	JC66-03008A запросить цену →	SHAFT-FEED_DUP_1
12	JC66-03010A запросить цену →	PULLEY-DUP
13	JC66-00038A запросить цену →	GEAR-EXIT F/DOWN
14	JC66-20901A запросить цену →	BELT-FLATRUBBER;L280,W3.2,S2M,140
15	JC66-03097A запросить цену →	ROLLER-FEED_DUP2
16	JC61-04391A запросить цену →	FRAME-DUPLEX_BASE
17	JC64-00658A запросить цену →	LOCKER-DUP
10		Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC93-00410F запросить цену →	FRAMEMAIN-EXIT;SL-2820DW,SEC
1	0604-001393 ✓ в наличии	PHOTO-INTERRUPTER;TR,75mW,BGA,TR
2	JC39-01950A запросить цену →	HARNESS
3	JC61-03782B ✓ в наличии	BUSH-SHAFTEXIT;Others,KIWHA,NW-02
4	JC61-04385D запросить цену →	FRAME-EXIT
5	JC93-00412A запросить цену →	FRAME-EXITROLLER;ML-2950ND,SEC
5-1	JC66-03001A запросить цену →	SHAFT-EXITFDN;ML-2950ND,PET-GF,280.9,8
5-2	JC73-40915B ✓ в наличии	RMO-RUBBEREXIT_DUP;ML-2150 SC
6	JC93-00413A запросить цену →	FRAME-ROLLERDECURL;ML-2950ND,SEC
6-1	JC66-02551A запросить цену →	ROLLER-EXIT_FR;ML-2580N,POM
6-2	JC66-02742A запросить цену →	ROLLER-EXIT_MAIN
6-3	JC61-03781A запросить цену →	HOLDER-EXIT F DOWN
6-4	6107-001163 ✓ в наличии	SPRING-CS;SUS,PI0.4,D3.9,L13,OD4.3
12		Copyright© 1995-2013 SAMSUNG. All rights reserved.
1	JC61-02236A запросить цену →	PLATE-EARTH-TRANSFER
2	JC61-02468A ✓ в наличии	BUSH-TR_L;ML-2851ND,STEELSINTERED
3	6107-002922 запросить цену →	SPRING-ETC;SUS304,0.5,40.2,4.0,6,8
4	JC61-04361A запросить цену →	PLATE-PUSH BUSH R
5	JC61-04413A запросить цену →	BUSH-TR_L;ML-2950ND,POM,6.1,8,12.5,Natur
6	JC61-04362A запросить цену →	PLATE-PUSH BUSH L
7	6107-001370 запросить цену →	SPRING-CS;STS304WPB,PI0.45,D4.45,L14.8,I
8	JC61-70958A запросить цену →	SPRING ETC-TR; ML-5000A,SUS304
9	JC61-00585A запросить цену →	BUSH-M-FEEDIDLE;ML-1710,POM,2.1,4.2
10	6003-000196 запросить цену →	SCREW-TAPTYPE; PWH,+,B,M3,L10,NI
11	JC61-04406A запросить цену →	BUSH-SHAFT_EXIT
12	6044-000125 запросить цену →	RING-E;ID4,OD9,T0.6,STSC
13	JC66-03044A запросить цену →	ROLLER-REGI;ML-2950ND,EPDM,SUM22,6
14	JC93-00404A запросить цену →	FRAMEBASE-PICKUP;ML-2955ND,SEE
15	JC61-04384A запросить цену →	FRAME-MIDDLE
16	JC61-04376A запросить цену →	HOLDER-REGI;ML-2950ND,POM,WHT,F20-02
17	JC61-00604A запросить цену →	PLATE-P-SAW;ML-1400,SUS304,0.15,15.1,216
18	JC66-02996A запросить цену →	ACTUATOR-FEED
19	JC66-02995A запросить цену →	ACTUATOR-REGI
20	JC92-02288A запросить цену →	PBA-FEEDSENSOR;ML-1660,SEC,FEED
21	6107-001164 ✓ в наличии	SPRING-TS;SUS,PI0.15,D3.95,ID3.8,OD4.1
22	JC93-00403A запросить цену →	FRAMEBASE-REGI;ML-2955ND,SEE
22-1	JC63-03126A запросить цену →	COVER-PAPER_GUIDE
22-2	JC66-03045A запросить цену →	SHAFT-REGI_IDLE; ML-2955ND,SUM
22-3	JC66-03003A запросить цену →	ROLLER-REGI_IDLE;ML-2950ND,POM,NW-02
23	JC90-01108E запросить цену →	MP;SL-M2825DW,SEC
23-1	JC90-01111D запросить цену →	MPGUIDE-LOWER;SL-M2825DW,SEC
23-2	JC90-01110E запросить цену →	MPSUB-HOLDERIDLE;SL-M2825DW,SEC
14		Copyright© 1995-2013 SAMSUNG. All rights reserved.
1	JC63-02956A запросить цену →	SHEET-DUPLEXPATH;ML-3710,PET+TAPE
2	JC61-04394A запросить цену →	GUIDE-FRAME_DUPLEX
3	0604-001393 ✓ в наличии	PHOTO-INTERRUPTER;TR,75mW,BGA,TR
4	6107-002934 запросить цену →	SPRING-CS;SUS304,0.45,5.05,19.5,4.6,5.5,
5	JC66-02997A запросить цену →	ACTUATOR-EMPTY
6	JC66-03033A запросить цену →	LEVER-GUIDE_DUPLEX
7	JC66-03006A запросить цену →	SHAFT-PICKUP
8	JC61-04400A запросить цену →	GUIDE-PICKUP;ML-2950ND,HIPS,2.0,228.64,H
9	JC66-03096A ✓ в наличии	ROLLER-FEED;ML-3200,EPDM,SUM22,6
10	JC61-02372A запросить цену →	BUSH-D6/L4
11	JC93-00405A ✓ в наличии	FRAME-PICKUPONEWAY;ML-2955ND,SEE
11-1	JC61-04404A запросить цену →	HOLDER-PICKUP
11-2	JC66-01918A запросить цену →	GEAR-IDLEPICKUP;CLX-3170FN,POM,0.5,20,
11-3	JC66-03047A запросить цену →	CLUTCH-P-ONEWAY;ML-2955ND,POM
11-4	JC66-02939B ✓ в наличии	ROLLER-MAT_RETARD;ML-2950ND,EPDM
16		Copyright© 1995-2013 SAMSUNG. All rights reserved.
1	JC61-04368A запросить цену →	GUIDE-CST_REAR_L
2	JC31-00156A запросить цену →	MOTOR BLDC-TYPE1; 300~2500rpm,DC
3	JC66-03016A запросить цену →	GEAR-FUSER DR OUT
4	JC61-04370A запросить цену →	GUIDE-KNOCK_UP_L
5	JC61-04381A запросить цену →	PLATE-GUIDE_DEVE_L
6	JC61-04360A запросить цену →	FRAME-LEFT;ML-2950ND,EGI-SECC,0.8
7	JC61-04405A запросить цену →	BUSH-SHAFT_MP
8	JC66-03018A запросить цену →	GEAR-IDLE FEED2
9	JC66-03019A запросить цену →	GEAR-IDLE FEED3
10	JC61-04387A запросить цену →	BAND
11	JC66-03020A запросить цену →	GEAR-IDLE FEED
12	JC61-04412A запросить цену →	BUSH-FUSER SWING
13	JC66-00340A ✓ в наличии	GEAR-HUB CLUTCH
14	JC66-03024A ✓ в наличии	GEAR-RDCN FEED1
15	JC66-03025A ✓ в наличии	GEAR-RDCN FEED2
16	JC67-00538A запросить цену →	COUPLER-CAM
17	JC66-03034A запросить цену →	LEVER-COUPLING A
18	JC93-00417A запросить цену →	DRIVE-MAIN;ML-2950ND
19	JC63-03123A запросить цену →	COVER-HARNESS
18		Copyright© 1995-2013 SAMSUNG. All rights reserved.
1	JC61-04382A запросить цену →	PLATE-GUIDE_DEVE_R
2	JC61-04369A запросить цену →	GUIDE-CST_REAR_R
3	JC61-04371A запросить цену →	GUIDE-KNOCK_UP_R
4	JC61-40001A запросить цену →	FOOT-ML80;ML-80,NBR,GRAY
5	JC61-04359A запросить цену →	FRAME-RIGHT;ML-2950ND,EGI-SECC,0.8
6	6502-001130 запросить цену →	CABLECLAMP;DACS-3N,16.67*4,Nylon66,BL
7	JC63-03120A запросить цену →	COVER-SMPS
8	JC61-04386A запросить цену →	GUIDE-DEVE R
9	6107-002923 запросить цену →	SPRING-ETC;SUS304,0.5,22.4,4.0,9.6,11.6
10	JC63-03110A запросить цену →	GROUND-OPC

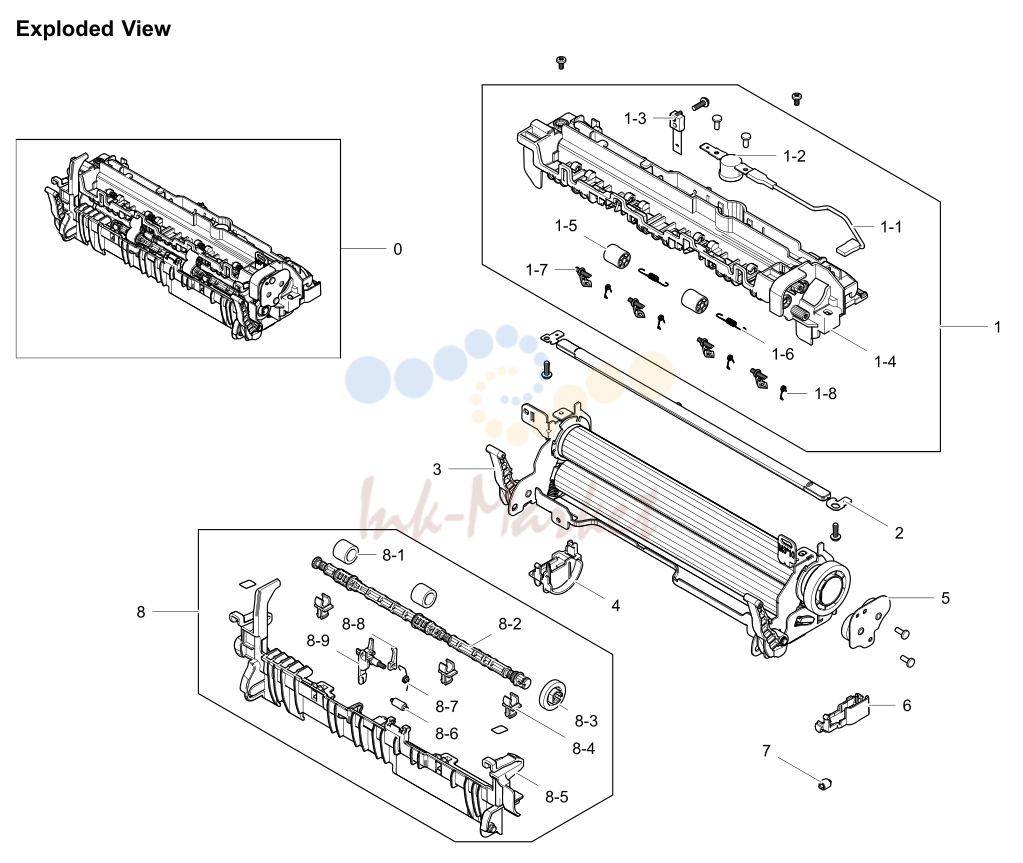

5. ExplodedViewsandPartsList

№	Артикул	Описание
0	JC91-01034B ✓ в наличии	FUSER;ML-2950ND,SEC,WORLD,220V
1	JC91-01035A запросить цену →	FUSER-UPPER;ML-2950ND,SEC,WORLD
1-1	JC39-01487A запросить цену →	HARNESS-FUSERJOINT;ML-3710,UL3122,1
1-2	4712-001091 ✓ в наличии	THERMOSTAT;AC125/250V,195+-5100
1-3	1404-001447 запросить цену →	THERMISTOR-NTC ASSY
1-4	JC63-03132A запросить цену →	COVER-FUSER
1-5	JC72-40361A запросить цену →	PMO-ROLLER_EXIT;HQ_LOAD_PD10,POM
1-6	JC61-70976A ✓ в наличии	SPRING ETC-FUSER EXIT
20		Copyright© 1995-2013 SAMSUNG. All rights reserved.
1-7	JC61-02154A запросить цену →	GUIDE-CLAW
1-8	6107-002817 запросить цену →	SPRING-ETC;SUS304,0.35,0.29,3.2,3.78
2	4713-001565 ✓ в наличии	LAMP-HALOGEN;230V,850W
3	JC91-01036A запросить цену →	FUSER-LOWER;ML-2950ND,SEC,WORLD
4	JC67-00533A запросить цену →	CAP-LAMP_R;ML-2950ND,PET+GF,2T,BLACK
5	JC91-01038A запросить цену →	FUSER-DRIVEEXIT;ML-2950ND,SEC,WORLD
6	JC67-00532A запросить цену →	CAP-LAMP_L;ML-2950ND,PET+GF,2T,BLACK
7	JC61-03968A запросить цену →	STOPPER-GEAR_FUSER;ML-1660,Rhodia
8	JC91-01037B запросить цену →	FUSER-REAR;ML-2950ND,SEC,WORLD,220V
8-1	JC66-02955A запросить цену →	ROLLER-SILICON_EXIT;ML-3700,SILICON
8-2	JC66-02990A запросить цену →	SHAFT-EXIT_F/UP
8-3	JC66-02777A запросить цену →	GEAR-EXIT_Z19
8-4	JC61-02158A запросить цену →	BUSH-TX
8-5	JC61-04363A запросить цену →	GUIDE-REAR
8-6	JC66-01661A запросить цену →	ROLLER-IDLE_EXIT;ML-2851ND,PFA
8-7	6107-002670 запросить цену →	SPRING-ETC;SUS304,PI0.2,ID4.5,OD4.9,8.1,
8-8	JC61-04133A запросить цену →	HOLDER-ACTUATOR
8-9	JC66-02991A запросить цену →	ACTUATOR-EXIT
0	JC91-01036A запросить цену →	FUSER-LOWER;ML-2950ND,SEC,WORLD
1	JC61-04367A запросить цену →	FRAME-FUSER
2	JC66-02993A ✓ в наличии	ROLLER-HEAT;ML-2950ND,24.75,AL3304-H34
3	JC61-00888A ✓ в наличии	BUSH-M-HRL_R2;SCX-4920N,PPS,25.3,29
4	JC61-00887A ✓ в наличии	BUSH-M-HRR_R2;SCX-4920N,PPS,25.3,29
5	JC66-02992A ✓ в наличии	GEAR-FUSER
6	JC66-00600B ✓ в наличии	ROLLER;ML-1710D3,12,SUM22orSUM23,6,24,
7	JC61-00056A запросить цену →	SPRING ETC-PR(7300); ML-7300,PIANO
8	JC61-04366A запросить цену →	BUSH-PR;ML-2950ND,PPS,6.0,BROWN
22		Copyright© 1995-2013 SAMSUNG. All rights reserved.
9	JC66-02982A запросить цену →	LEVER-LINK-JAM_L
10	JC67-00541A запросить цену →	BRUSH-ANTISTATIC; ML-2950ND,SUS
11	JC61-04364A запросить цену →	HOLDER-JAM;ML-2950ND,PC,BLACK
12	JC66-02983A запросить цену →	LEVER-LINK-JAM_R

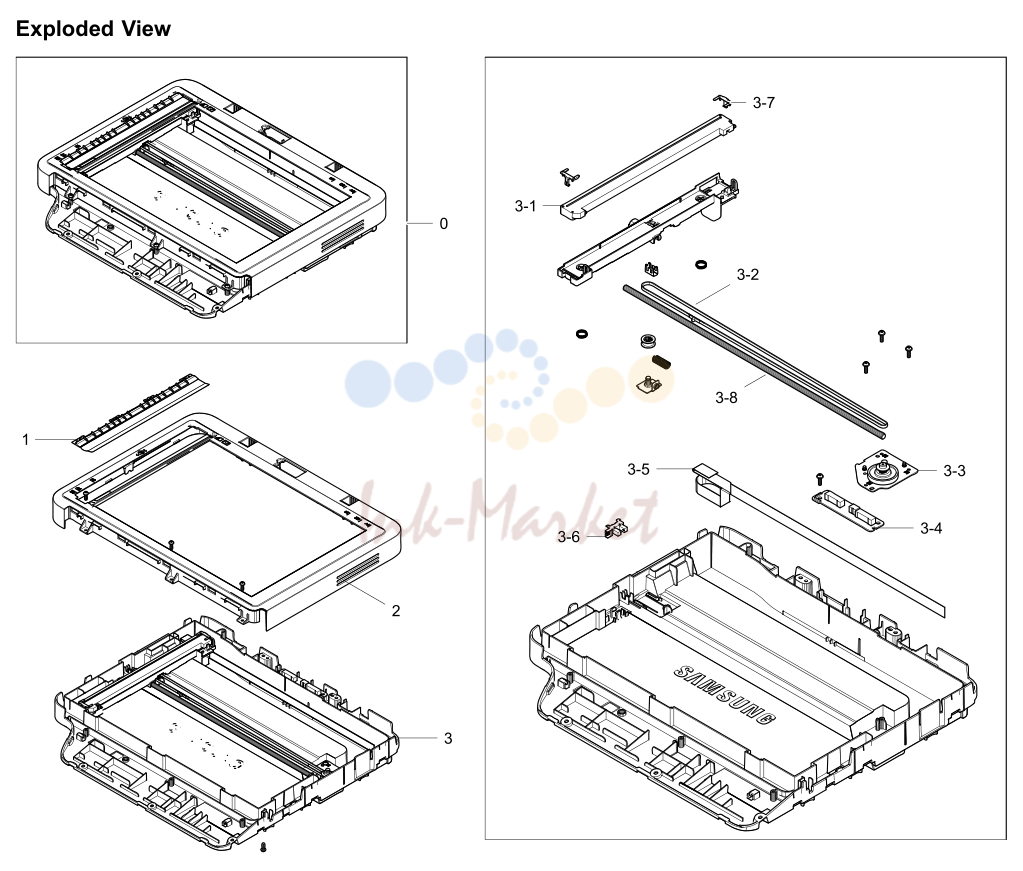

6. ExplodedViewsandPartsList

№	Артикул	Описание
0	JC97-04322A запросить цену →	PLATEN;SL-M2870FW
1	JC97-04066A ✓ в наличии	PLATEN-SHEET;SCX-4729FD,SEE
2	JC97-04071A запросить цену →	PLATEN-UPPER;CLX-3305FW,SEE
3	JC97-04323A запросить цену →	PLATEN-LOWER;SL-M2870FW
3-1	0609-001409 ✓ в наличии	CONTACT IMAGE SENSOR
3-2	6602-001637 запросить цену →	BELT-TIMING GEAR; POLY
3-3	JC93-00712A ✓ в наличии	DRIVE-PLATEN;CLX-3305FW
24		Copyright© 1995-2013 SAMSUNG. All rights reserved.
3-4	JC92-02623A запросить цену →	PBA-ADFJOINT;SCX-4805FW,SEC,ADFJOINT
3-5	JC39-01991A ✓ в наличии	FLATCABLE-CIS;SCX-4805FW,12P,0.05,690,A
3-6	0604-001415 ✓ в наличии	PHOTO-INTERRUPTER;TR,DIP-4,BK
3-7	JC66-01580A запросить цену →	SLIDER-CIS;CLX-2160,RTP899X93924,0.7,11
3-8	JC66-01448A запросить цену →	SHAFT-CIS;SCX-4500,SUM22,382,6,STEEL

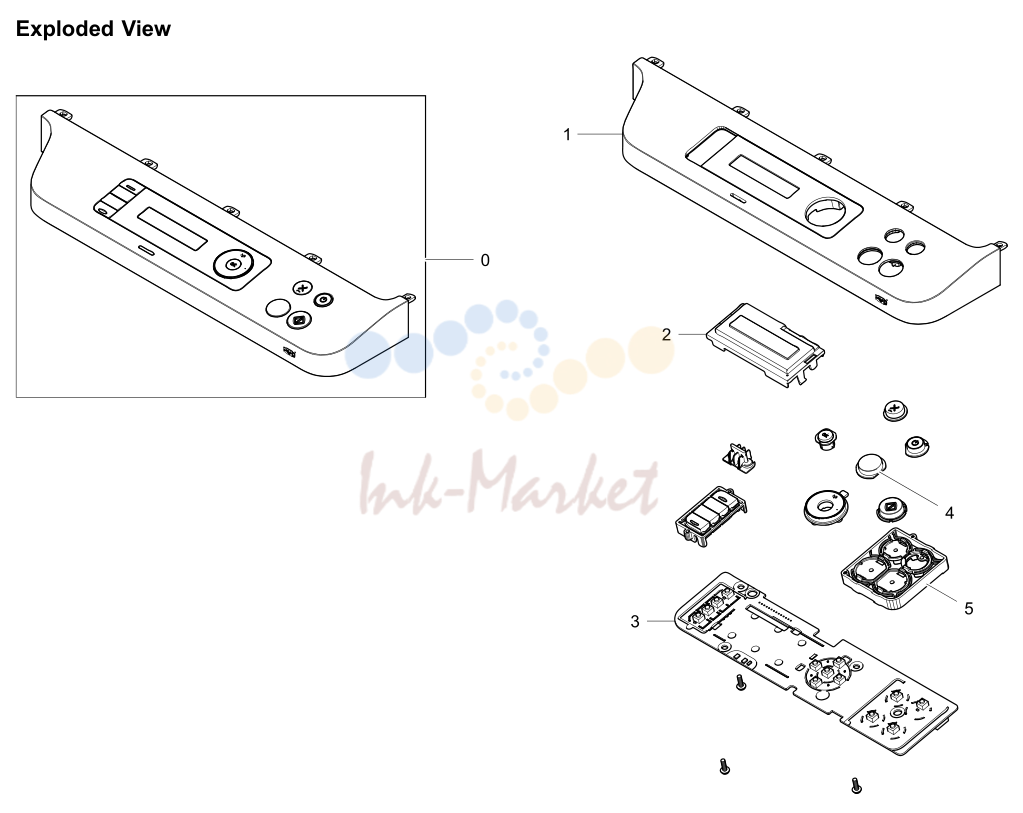

7. ExplodedViewsandPartsList

№	Артикул	Описание
0	JC97-04328A запросить цену →	OPE;SL-M2875ND,SEE
1	JC63-04255A запросить цену →	COVER-OPE;SL-M2875ND,HIPS,2.5,363.65,86,
2	JC63-03571A запросить цену →	COVER-LCD;CLX-3305FW,PC,2.4T,86.35,40.32
3	JC92-02496A запросить цену →	PBA-OPE
4	JC64-00906A запросить цену →	KEY-POWER SAVER
5	JC63-03846A запросить цену →	COVER-KEY HOLDER
26		Copyright© 1995-2013 SAMSUNG. All rights reserved.

Источник: Инк-Маркет.ру.

← Все статьи
