Samsung SL-M2870FD — каталог запчастей со схемами

Содержание

• 1. Exploded Views and Parts List
• 2. Exploded Views and Parts List
• 3. Exploded Views and Parts List
• 4. Exploded Views and Parts List
• 5. ExplodedViewsandPartsList

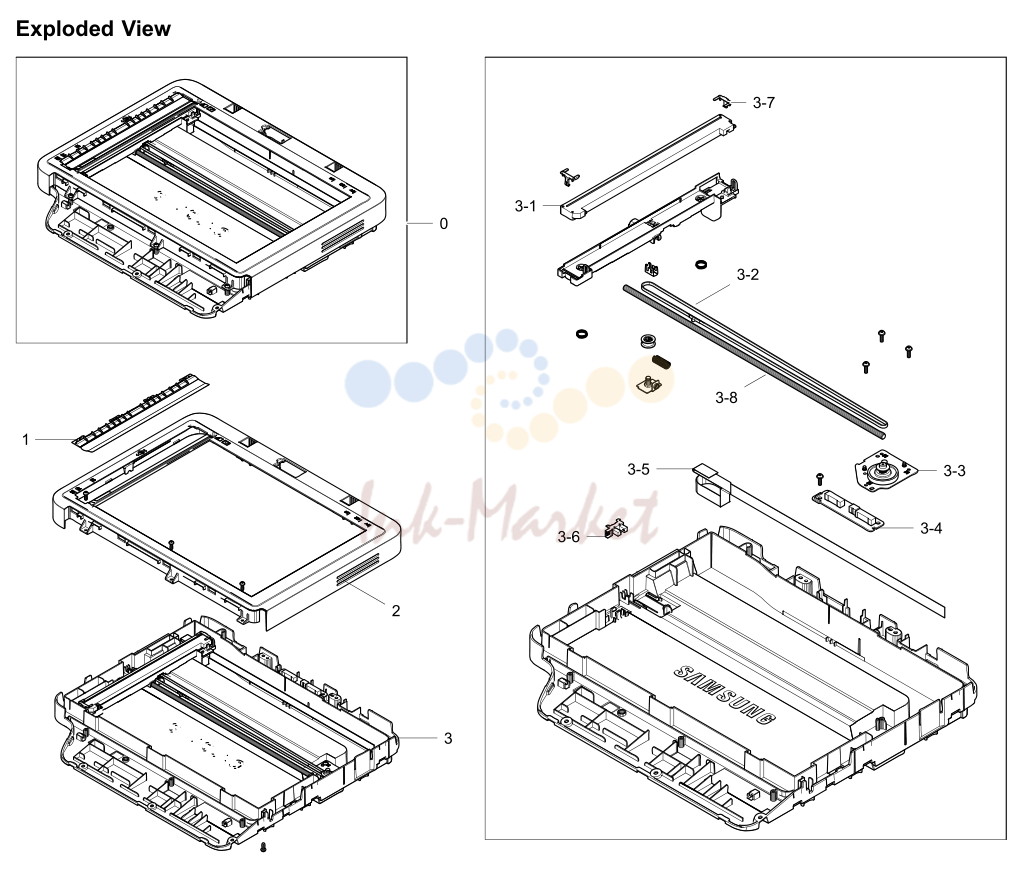

• 6. ExplodedViewsandPartsList

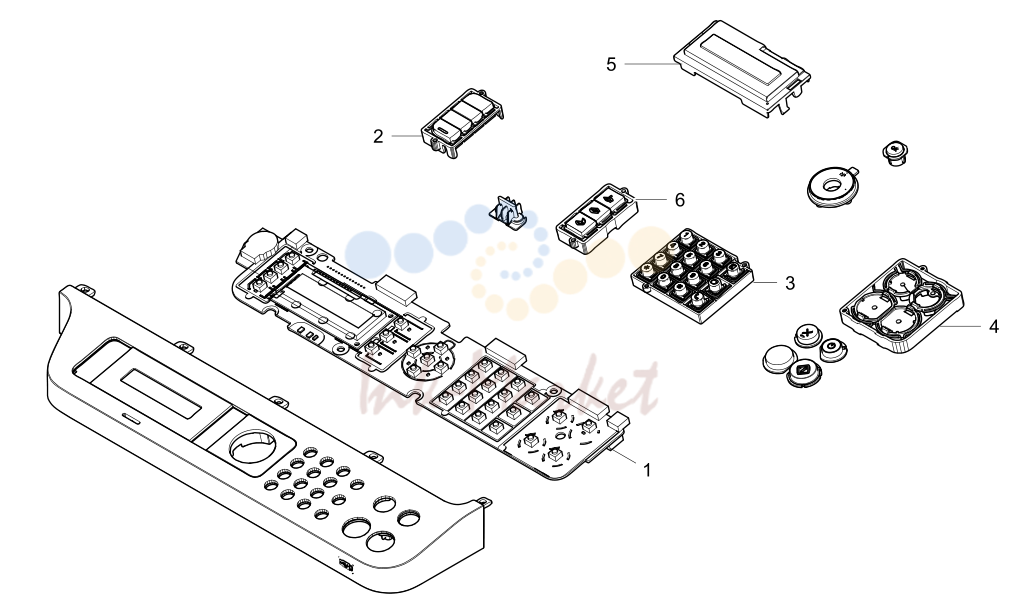

• 7. ExplodedViewsandPartsList

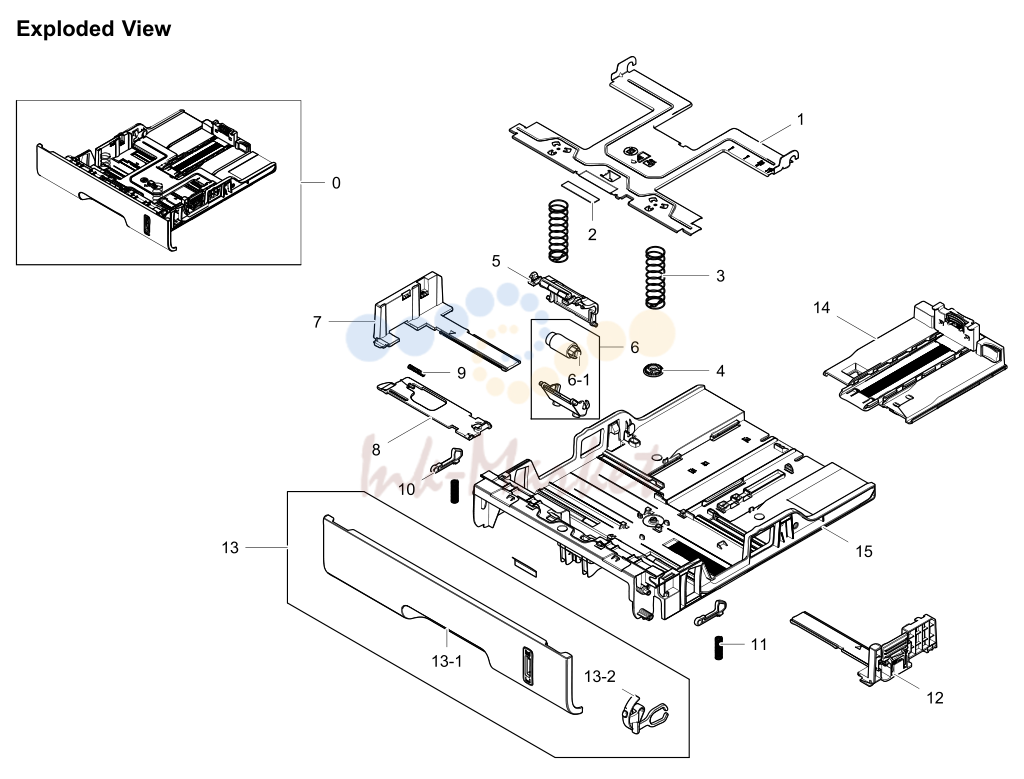

• 8. Exploded Views and Parts List

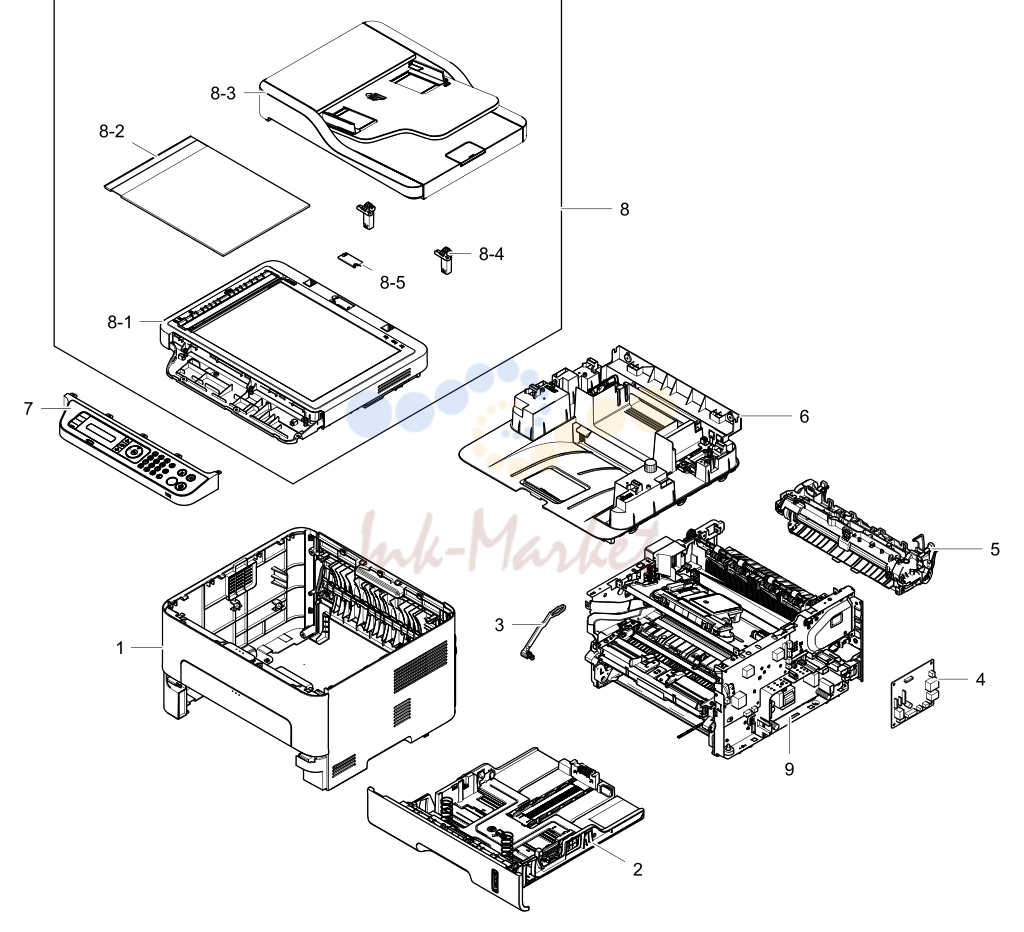

1. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC95-01849A запросить цену →		COVER;SL-M2820DW,SEC
2	JC90-01224A ✓ в наличии		CASSETTE;ML-2975DW,SEE
3	JC66-03035A запросить цену →		LEVER-COUPLING B
4	JC92-02613A запросить цену →		PBA-MAIN; SCX-4800FD,SEC,4L,MAIN
5	JC91-01034B ✓ в наличии		FUSER;ML-2950ND,SEC,WORLD,220V
6	JC95-01855A запросить цену →		COVER-MIDDLE;SL-M2875FW,SEC
7	JC97-04326D запросить цену →		OPE;SL-M2870FD,XEV
8	JC97-04347A запросить цену →		SCANNER;SL-M2870FW,SEE
8-1	JC97-04322A запросить цену →		PLATEN;SL-M2870FW
8-2	JC63-02569A запросить цену →		SHEET-WHITE;FIT,PP,3.6,216,250.2,White,9
8-3	JC97-04067A ✓ в наличии		ADF
8-4	JC97-03191A ✓ в наличии		MEAUNIT-HINGEL;CLX-3170,SEC
8-5	JC63-03545A запросить цену →		COVER-CONNECTOR
9	JC93-00838A запросить цену →		FRAMEMAIN;SL-2820ND,SEC
2			Copyright© 1995-2013 SAMSUNG. All rights reserved.

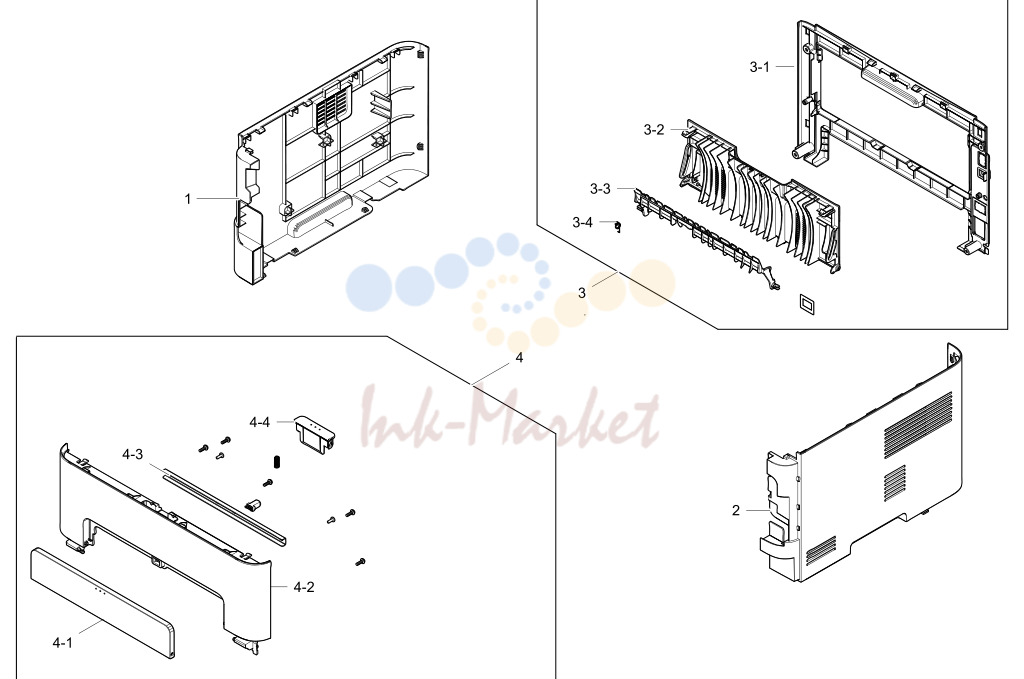

2. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC95-01850A запросить цену →		COVER-LEFT;SL-M2820DW,SEC
2	JC95-01851A запросить цену →		COVER-RIGHT;SL-M2820DW,SEC
3	JC95-01852A запросить цену →		COVER-REAR;SL-M2820DW,SEC
3-1	JC63-04212A запросить цену →		COVER-REAR;SL-M2820DW,HIPS,2.0,SPLIT
3-2	JC63-03109F запросить цену →		COVER-FACE UP
3-3	JC61-04377A запросить цену →		GUIDE-CHANGE_DUP
3-4	6107-002996 запросить цену →		SPRING-ETC;SUS304,0.5,7.1,7.6,RIGHT
4	JC95-01853A ✓ в наличии		COVER-FRONT;SL-M2820DW,SEC
4-1	JC63-03127F запросить цену →		COVER-MANUAL
4-2	JC63-04206A запросить цену →		COVER-FRONT;SL-M2820DW,HIPS,2.5T,SPLIT
4-3	JC61-04109A запросить цену →		BRACKET-SUPPORT REAR
4-4	JC64-00904A запросить цену →		BUTTON-FRONT;SL-M2820DW,HIPS,BR0011
4			Copyright© 1995-2013 SAMSUNG. All rights reserved.

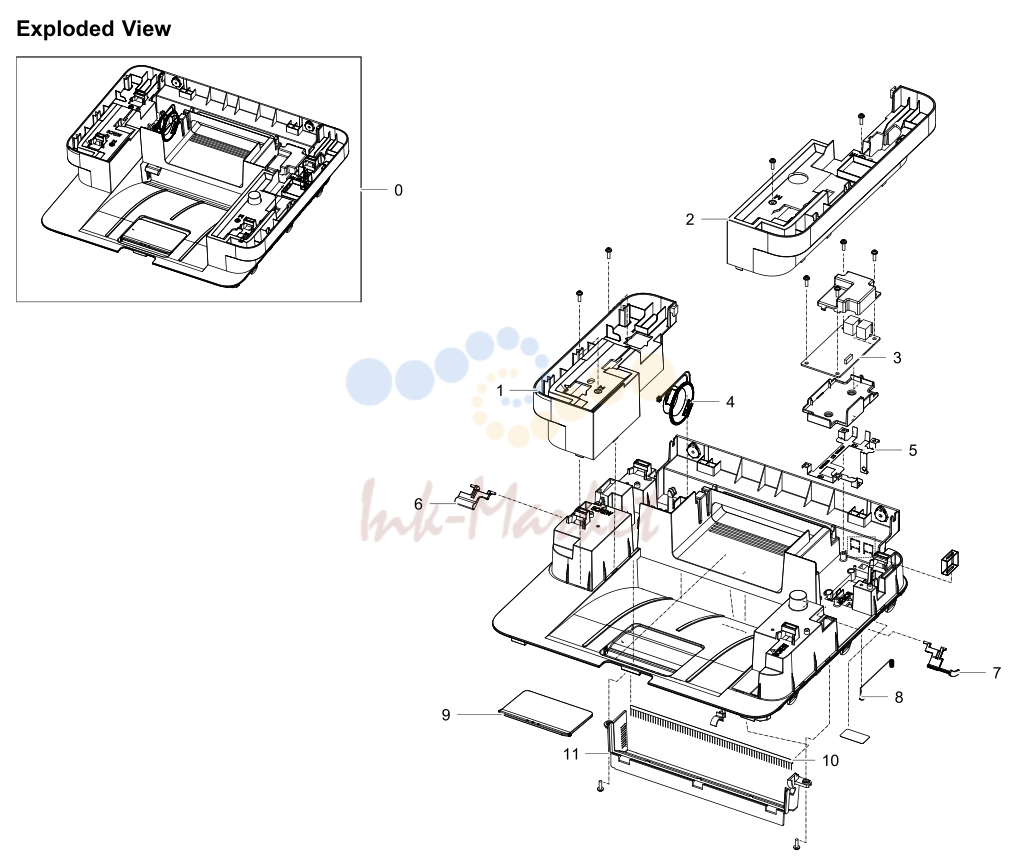

3. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC95-01855A запросить цену →		COVER-MIDDLE;SL-M2875FW,SEC
1	JC63-04221A запросить цену →		COVER-MIDDLE L
2	JC63-04222A запросить цену →		COVER-MIDDLE R
3	JC92-02569A запросить цену →		PBA-LIU;cuhead,CX95110-22Z,SPI,3.3V,90MM
4	3001-002207 запросить цену →		SPEAKER;0.3W,8ohm,81dB,400Hz,50X16.4mm
5	JC63-04219A запросить цену →		GROUND-FAX
6	JC61-03321A запросить цену →		STACKER-RX_PAPER
7	JC61-04415D запросить цену →		STACKER-BIN_FULL
8	6107-002926 запросить цену →		SPRING-ETC;SUS304,0.5,57.4,6.6,5,6
9	JC61-06027A запросить цену →		STACKER-SMALL
10	JC67-00552A запросить цену →		BRUSH-ANTISTATIC
11	JC63-04209A запросить цену →		COVER-EXIT;SL-M2820DW,ABS,2.0,SPLIT
6			Copyright© 1995-2013 SAMSUNG. All rights reserved.

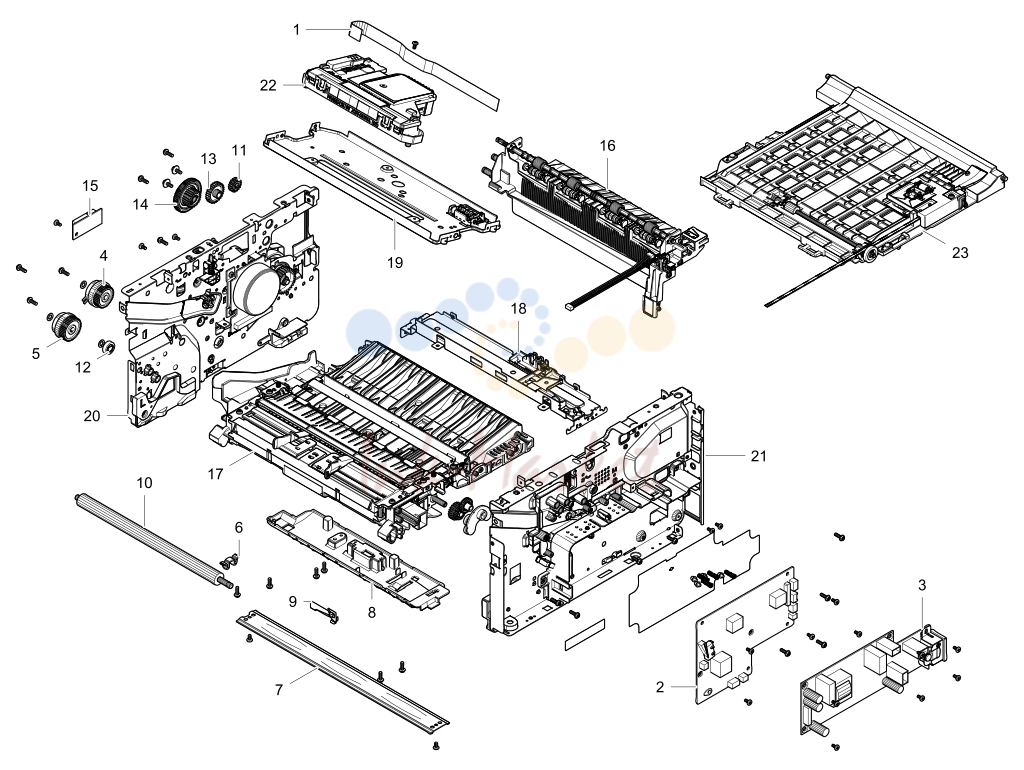

4. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC39-01419A запросить цену →		FLAT CABLE
2	JC44-00205A ✓ в наличии		HVPS; 24V,21.6V~27.6V,MAX
3	JC44-00206A запросить цену →		SMPS-V2
4	JC47-00035A ✓ в наличии		CLUTCH-ELECTRICZ41;2.5,41,0.6,120mA,200
5	JC47-00036A ✓ в наличии		CLUTCH-ELECTRICZ45;2.5,45,0.6,120mA,200
6	JC61-04068A запросить цену →		HOLDER-TR; ML-3700,ABS,2,24.4,9,ICE
7	JC61-04358A запросить цену →		PLATE-FRAME_BOTTOM
8	JC93-00416A запросить цену →		FRAME-DUPLEXPATHASSY;ML-2955ND,SEE
9	JC63-03121A запросить цену →		GROUND-SAW
10	JC66-01218A ✓ в наличии		ROLLER-TRANSFER; Kingbird,15.0
11	JC66-03013A запросить цену →		GEAR-EXIT
12	JC66-03014A запросить цену →		GEAR-FEED
13	JC66-03017A запросить цену →		GEAR-IDLE EXIT
14	JC66-03023A запросить цену →		GEAR-RDCN EXIT
15	JC92-02406A запросить цену →		PBA-JOINT
16	JC93-00410F запросить цену →		FRAMEMAIN-EXIT;SL-2820DW,SEC
17	JC93-00414E запросить цену →		FRAME-PAPERPATH;SL-M2825DW,SEC
18	JC93-00429A запросить цену →		FRAME-PLATE_FUSER;ML-2950ND,SEC
19	JC93-00430A запросить цену →		FRAME-BRACKET_LSU;ML-2950ND,SEC
20	JC93-00839A запросить цену →		FRAMEMAIN-LEFT;SL-2820ND,SEC
21	JC93-00840A запросить цену →		FRAMEMAIN-RIGHT;SL-2820ND,SEC
22	JC97-03958A ✓ в наличии		LSU;ML-2950,SEC,Single,A4(Ltr),600,S1,78
23	JC90-01109A ✓ в наличии		DUPLEX;ML-2955ND,SEE
8			Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC90-01109A ✓ в наличии		DUPLEX;ML-2955ND,SEE
1	JC66-00896A запросить цену →		ROLLER-M-IDLE_DUP;ML-3560,POM,NW-02
2	JK72-00058A запросить цену →		PCT-SILP WASHER
3	JC66-00444A запросить цену →		SHAFT-IDLE ROLL, DUP
4	6107-001156 запросить цену →		SPRING-TS;SWP-B,PI0.6,W20,ID3.5
5	JC61-04395A запросить цену →		GUIDE-DUPLEX_UPPER
6	JC61-04393A запросить цену →		GUIDE-PAPER_DUPLEX
7	JC61-04403A запросить цену →		BRACKET-DUPLEX_ALIGN
8	JC65-00052A запросить цену →		TERMINAL-GND_DUPLEX
9	JC61-04407A запросить цену →		BUSH-ROLLER_DUP
10	JC66-03046A запросить цену →		ROLLER-RUBBER_FEED_DUP
11	JC66-03008A запросить цену →		SHAFT-FEED_DUP_1
12	JC66-03010A запросить цену →		PULLEY-DUP
13	JC66-00038A запросить цену →		GEAR-EXIT F/DOWN
14	JC66-20901A запросить цену →		BELT-FLATRUBBER;L280,W3.2,S2M,140
15	JC66-03097A запросить цену →		ROLLER-FEED_DUP2
16	JC61-04391A запросить цену →		FRAME-DUPLEX_BASE
17	JC64-00658A запросить цену →		LOCKER-DUP
10			Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC93-00410F запросить цену →		FRAMEMAIN-EXIT;SL-2820DW,SEC
1	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
2	JC39-01950A запросить цену →		HARNESS
3	JC61-03782B ✓ в наличии		BUSH-SHAFTEXIT;Others,KIWHA,NW-02
4	JC61-04385D запросить цену →		FRAME-EXIT
5	JC93-00412A запросить цену →		FRAME-EXITROLLER;ML-2950ND,SEC
5-1	JC66-03001A запросить цену →		SHAFT-EXITFDN;ML-2950ND,PET-GF,280.9,8
5-2	JC73-40915B ✓ в наличии		RMO-RUBBEREXIT_DUP;ML-2150 SC
6	JC93-00413A запросить цену →		FRAME-ROLLERDECURL;ML-2950ND,SEC
6-1	JC66-02551A запросить цену →		ROLLER-EXIT_FR;ML-2580N,POM
6-2	JC66-02742A запросить цену →		ROLLER-EXIT_MAIN
6-3	JC61-03781A запросить цену →		HOLDER-EXIT F DOWN
6-4	6107-001163 ✓ в наличии		SPRING-CS;SUS,PI0.4,D3.9,L13,OD4.3
12			Copyright© 1995-2013 SAMSUNG. All rights reserved.
1	JC61-02236A запросить цену →		PLATE-EARTH-TRANSFER
2	JC61-02468A ✓ в наличии		BUSH-TR_L;ML-2851ND,STEELSINTERED
3	6107-002922 запросить цену →		SPRING-ETC;SUS304,0.5,40.2,4.0,6,8
4	JC61-04361A запросить цену →		PLATE-PUSH BUSH R
5	JC61-04413A запросить цену →		BUSH-TR_L;ML-2950ND,POM,6.1,8,12.5,Natur
6	JC61-04362A запросить цену →		PLATE-PUSH BUSH L
7	6107-001370 запросить цену →		SPRING-CS;STS304WPB,PI0.45,D4.45,L14.8,I
8	JC61-70958A запросить цену →		SPRING ETC-TR; ML-5000A,SUS304
9	JC61-00585A запросить цену →		BUSH-M-FEEDIDLE;ML-1710,POM,2.1,4.2
11	JC61-04406A запросить цену →		BUSH-SHAFT_EXIT
12	6044-000125 запросить цену →		RING-E;ID4,OD9,T0.6,STSC
13	JC66-03044A запросить цену →		ROLLER-REGI;ML-2950ND,EPDM,SUM22,6
14	JC93-00404A запросить цену →		FRAMEBASE-PICKUP;ML-2955ND,SEE
15	JC61-04384A запросить цену →		FRAME-MIDDLE
16	JC61-04376A запросить цену →		HOLDER-REGI;ML-2950ND,POM,WHT,F20-02
17	JC61-00604A запросить цену →		PLATE-P-SAW;ML-1400,SUS304,0.15,15.1,216
18	JC66-02996A запросить цену →		ACTUATOR-FEED
19	JC66-02995A запросить цену →		ACTUATOR-REGI
20	JC92-02288A запросить цену →		PBA-FEEDSENSOR;ML-1660,SEC,FEED
21	6107-001164 ✓ в наличии		SPRING-TS;SUS,PI0.15,D3.95,ID3.8,OD4.1
22	JC93-00403A запросить цену →		FRAMEBASE-REGI;ML-2955ND,SEE
22-1	JC63-03126A запросить цену →		COVER-PAPER_GUIDE
22-2	JC66-03045A запросить цену →		SHAFT-REGI_IDLE; ML-2955ND,SUM
22-3	JC66-03003A запросить цену →		ROLLER-REGI_IDLE;ML-2950ND,POM,NW-02
23	JC90-01108E запросить цену →		MP;SL-M2825DW,SEC
23-1	JC90-01111D запросить цену →		MPGUIDE-LOWER;SL-M2825DW,SEC
23-2	JC90-01110E запросить цену →		MPSUB-HOLDERIDLE;SL-M2825DW,SEC
14			Copyright© 1995-2013 SAMSUNG. All rights reserved.
1	JC63-02956A запросить цену →		SHEET-DUPLEXPATH;ML-3710,PET+TAPE
2	JC61-04394A запросить цену →		GUIDE-FRAME_DUPLEX
3	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
4	6107-002934 запросить цену →		SPRING-CS;SUS304,0.45,5.05,19.5,4.6,5.5,
5	JC66-02997A запросить цену →		ACTUATOR-EMPTY
6	JC66-03033A запросить цену →		LEVER-GUIDE_DUPLEX
7	JC66-03006A запросить цену →		SHAFT-PICKUP
8	JC61-04400A запросить цену →		GUIDE-PICKUP;ML-2950ND,HIPS,2.0,228.64,H
9	JC66-03096A ✓ в наличии		ROLLER-FEED;ML-3200,EPDM,SUM22,6
10	JC61-02372A запросить цену →		BUSH-D6/L4
11	JC93-00405A ✓ в наличии		FRAME-PICKUPONEWAY;ML-2955ND,SEE
11-1	JC61-04404A запросить цену →		HOLDER-PICKUP
11-2	JC66-01918A запросить цену →		GEAR-IDLEPICKUP;CLX-3170FN,POM,0.5,20,
11-3	JC66-03047A запросить цену →		CLUTCH-P-ONEWAY;ML-2955ND,POM
11-4	JC66-02939B ✓ в наличии		ROLLER-MAT_RETARD;ML-2950ND,EPDM
16			Copyright© 1995-2013 SAMSUNG. All rights reserved.
1	JC61-04368A запросить цену →		GUIDE-CST_REAR_L
2	JC31-00156A запросить цену →		MOTOR BLDC-TYPE1; 300~2500rpm,DC
3	JC66-03016A запросить цену →		GEAR-FUSER DR OUT
4	JC61-04370A запросить цену →		GUIDE-KNOCK_UP_L
5	JC61-04381A запросить цену →		PLATE-GUIDE_DEVE_L
6	JC61-04360A запросить цену →		FRAME-LEFT;ML-2950ND,EGI-SECC,0.8
7	JC61-04405A запросить цену →		BUSH-SHAFT_MP
8	JC66-03018A запросить цену →		GEAR-IDLE FEED2
9	JC66-03019A запросить цену →		GEAR-IDLE FEED3
10	JC61-04387A запросить цену →		BAND
11	JC66-03020A запросить цену →		GEAR-IDLE FEED
12	JC61-04412A запросить цену →		BUSH-FUSER SWING
13	JC66-00340A ✓ в наличии		GEAR-HUB CLUTCH
14	JC66-03024A ✓ в наличии		GEAR-RDCN FEED1
15	JC66-03025A ✓ в наличии		GEAR-RDCN FEED2
16	JC67-00538A запросить цену →		COUPLER-CAM
17	JC66-03034A запросить цену →		LEVER-COUPLING A
18	JC93-00417A запросить цену →		DRIVE-MAIN;ML-2950ND
19	JC63-03123A запросить цену →		COVER-HARNESS
18			Copyright© 1995-2013 SAMSUNG. All rights reserved.
1	JC61-04382A запросить цену →		PLATE-GUIDE_DEVE_R
2	JC61-04369A запросить цену →		GUIDE-CST_REAR_R
3	JC61-04371A запросить цену →		GUIDE-KNOCK_UP_R
4	JC61-40001A запросить цену →		FOOT-ML80;ML-80,NBR,GRAY
5	JC61-04359A запросить цену →		FRAME-RIGHT;ML-2950ND,EGI-SECC,0.8
6	6502-001130 запросить цену →		CABLECLAMP;DACS-3N,16.67*4,Nylon66,BL
7	JC63-03120A запросить цену →		COVER-SMPS
8	JC61-04386A запросить цену →		GUIDE-DEVE R
9	6107-002923 запросить цену →		SPRING-ETC;SUS304,0.5,22.4,4.0,9.6,11.6
10	JC63-03110A запросить цену →		GROUND-OPC

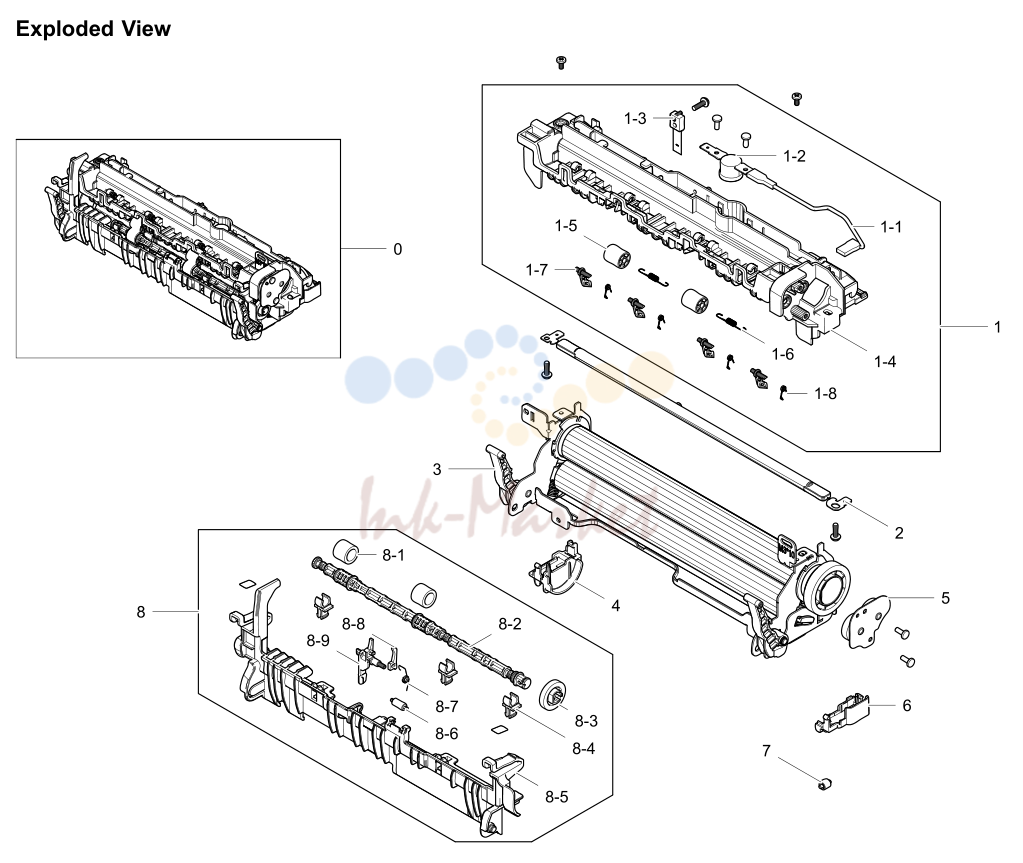

5. ExplodedViewsandPartsList

№	Артикул	Альт. артикул	Описание
0	JC91-01034B ✓ в наличии		FUSER;ML-2950ND,SEC,WORLD,220V
1	JC91-01035A запросить цену →		FUSER-UPPER;ML-2950ND,SEC,WORLD
1-1	JC39-01487A запросить цену →		HARNESS-FUSERJOINT;ML-3710,UL3122,1
1-2	4712-001091 ✓ в наличии		THERMOSTAT;AC125/250V,195+-5100
1-3	1404-001447 запросить цену →		THERMISTOR-NTC ASSY
1-4	JC63-03132A запросить цену →		COVER-FUSER
1-5	JC72-40361A запросить цену →		PMO-ROLLER_EXIT;HQ_LOAD_PD10,POM
1-6	JC61-70976A ✓ в наличии		SPRING ETC-FUSER EXIT
20			Copyright© 1995-2013 SAMSUNG. All rights reserved.
1-7	JC61-02154A запросить цену →		GUIDE-CLAW
1-8	6107-002817 запросить цену →		SPRING-ETC;SUS304,0.35,0.29,3.2,3.78
2	4713-001565 ✓ в наличии		LAMP-HALOGEN;230V,850W
3	JC91-01036A запросить цену →		FUSER-LOWER;ML-2950ND,SEC,WORLD
4	JC67-00533A запросить цену →		CAP-LAMP_R;ML-2950ND,PET+GF,2T,BLACK
5	JC91-01038A запросить цену →		FUSER-DRIVEEXIT;ML-2950ND,SEC,WORLD
6	JC67-00532A запросить цену →		CAP-LAMP_L;ML-2950ND,PET+GF,2T,BLACK
7	JC61-03968A запросить цену →		STOPPER-GEAR_FUSER;ML-1660,Rhodia
8	JC91-01037B запросить цену →		FUSER-REAR;ML-2950ND,SEC,WORLD,220V
8-1	JC66-02955A запросить цену →		ROLLER-SILICON_EXIT;ML-3700,SILICON
8-2	JC66-02990A запросить цену →		SHAFT-EXIT_F/UP
8-3	JC66-02777A запросить цену →		GEAR-EXIT_Z19
8-4	JC61-02158A запросить цену →		BUSH-TX
8-5	JC61-04363A запросить цену →		GUIDE-REAR
8-6	JC66-01661A запросить цену →		ROLLER-IDLE_EXIT;ML-2851ND,PFA
8-7	6107-002670 запросить цену →		SPRING-ETC;SUS304,PI0.2,ID4.5,OD4.9,8.1,
8-8	JC61-04133A запросить цену →		HOLDER-ACTUATOR
8-9	JC66-02991A запросить цену →		ACTUATOR-EXIT
0	JC91-01036A запросить цену →		FUSER-LOWER;ML-2950ND,SEC,WORLD
1	JC61-04367A запросить цену →		FRAME-FUSER
2	JC66-02993A ✓ в наличии		ROLLER-HEAT;ML-2950ND,24.75,AL3304-H34
3	JC61-00888A ✓ в наличии		BUSH-M-HRL_R2;SCX-4920N,PPS,25.3,29
4	JC61-00887A ✓ в наличии		BUSH-M-HRR_R2;SCX-4920N,PPS,25.3,29
5	JC66-02992A ✓ в наличии		GEAR-FUSER
6	JC66-00600B ✓ в наличии		ROLLER;ML-1710D3,12,SUM22orSUM23,6,24,
7	JC61-00056A запросить цену →		SPRING ETC-PR(7300); ML-7300,PIANO
8	JC61-04366A запросить цену →		BUSH-PR;ML-2950ND,PPS,6.0,BROWN
22			Copyright© 1995-2013 SAMSUNG. All rights reserved.
9	JC66-02982A запросить цену →		LEVER-LINK-JAM_L
10	JC67-00541A запросить цену →		BRUSH-ANTISTATIC; ML-2950ND,SUS
11	JC61-04364A запросить цену →		HOLDER-JAM;ML-2950ND,PC,BLACK
12	JC66-02983A запросить цену →		LEVER-LINK-JAM_R

6. ExplodedViewsandPartsList

№	Артикул	Альт. артикул	Описание
0	JC97-04322A запросить цену →		PLATEN;SL-M2870FW
1	JC97-04066A ✓ в наличии		PLATEN-SHEET;SCX-4729FD,SEE
2	JC97-04071A запросить цену →		PLATEN-UPPER;CLX-3305FW,SEE
3	JC97-04323A запросить цену →		PLATEN-LOWER;SL-M2870FW
3-1	0609-001409 ✓ в наличии		CONTACT IMAGE SENSOR
3-2	6602-001637 запросить цену →		BELT-TIMING GEAR; POLY
3-3	JC93-00712A ✓ в наличии		DRIVE-PLATEN;CLX-3305FW
24			Copyright© 1995-2013 SAMSUNG. All rights reserved.
3-4	JC92-02623A запросить цену →		PBA-ADFJOINT;SCX-4805FW,SEC,ADFJOINT
3-5	JC39-01991A ✓ в наличии		FLATCABLE-CIS;SCX-4805FW,12P,0.05,690,A
3-6	0604-001415 ✓ в наличии		PHOTO-INTERRUPTER;TR,DIP-4,BK
3-7	JC66-01580A запросить цену →		SLIDER-CIS;CLX-2160,RTP899X93924,0.7,11
3-8	JC66-01448A запросить цену →		SHAFT-CIS;SCX-4500,SUM22,382,6,STEEL

7. ExplodedViewsandPartsList

№	Артикул	Альт. артикул	Описание
0	JC97-04326D запросить цену →		OPE;SL-M2870FD,XEV
1	JC64-00772E запросить цену →		KEY-FUNCTION
2	JC92-02497A запросить цену →		PBA-OPE
3	JC64-00774A запросить цену →		KEY-TEL;CLX-3305FW,ABS,62.9*53.11,1.0T,S
4	JC63-03846A запросить цену →		COVER-KEY HOLDER
5	JC63-03571A запросить цену →		COVER-LCD;CLX-3305FW,PC,2.4T,86.35,40.32
6	JC64-00765A запросить цену →		KEY-FAX;CLX-3305FW,ABS,50.34*26.46,2.0T,
26			Copyright© 1995-2013 SAMSUNG. All rights reserved.

8. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC90-01224A ✓ в наличии		CASSETTE;ML-2975DW,SEE
1	JC61-04379A запросить цену →		PLATE-KNOCK_UP
2	JC73-00141A ✓ в наличии		RPR-PADCASSETTE;ML-1510,UrethanSponge,
3	6107-002935 запросить цену →		SPRING-CS;SUS304,0.8,18.2,64.0,17.4,19.0
4	JC66-03004A запросить цену →		GEAR-PINION
5	JC63-03124C ✓ в наличии		COVER-CASSETTE
6	JC90-01107B ✓ в наличии		CASSETTESUB-RETARD;ML-2975DW
6-1	JC66-02939C ✓ в наличии		ROLLER-MAT_RETARD
7	JC61-04397A запросить цену →		GUIDE-ADJUST_L
8	JC64-00657A запросить цену →		LOCKER-PLATE
9	JG61-70531A запросить цену →		SPRING ETC-LOCKER,PLATE
10	JC64-00610A запросить цену →		LOCKER-CASSETTE;ML-3710,POM,NTR,41.5,
11	6107-002936 запросить цену →		SPRING-CS;SUS304,0.5,4.3,17.0,3.8,4.8,19
12	JC90-01106A запросить цену →		CASSETTE-GUIDERIGHT;ML-2955ND,SEE
13	JC90-01225A запросить цену →		CASSETTESUB-HANDLE;ML-2975DW,SEE
13-1	JC64-00903A запросить цену →		HANDLE-CASSETTE
13-2	JC64-00656D запросить цену →		INDICATOR-PAPER;ML-2975DW,HIPS,SPLIT
14	JC90-01105C запросить цену →		CASSETTE-GUIDEREAR;ML-4210ND,SEC
15	JC61-04380C запросить цену →		FRAME-CASSETTE;ML-2975DW,HIPS,SPLIT
28			Copyright© 1995-2013 SAMSUNG. All rights reserved.
