Samsung SL-M2625 — каталог запчастей со схемами

Содержание

1. Exploded Views and Parts List
2. ExplodedViewsandPartsList
3. ExplodedViewsandPartsList
4. ExplodedViewsandPartsList
5. Exploded Views and Parts List
6. Exploded Views and Parts List

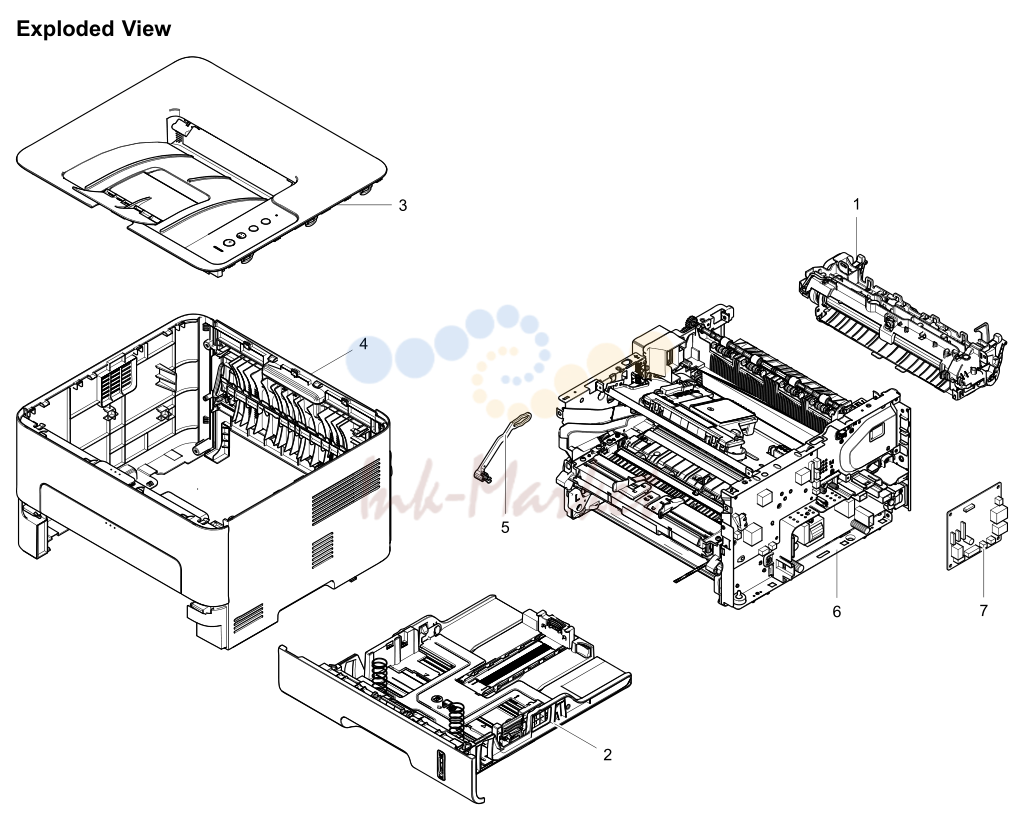

1. Exploded Views and Parts List

№	Артикул	Описание
1	JC91-01034B ✓ в наличии	FUSER;ML-2950ND,SEC,WORLD,220V
2	JC90-01224B запросить цену →	CASSETTE;ML-2975DW,SEE
3	JC95-01854K запросить цену →	COVER-TOP;SL-M2625,SEC
4	JC95-01849C запросить цену →	COVER;SL-M2625D,SEC
5	JC66-03035A запросить цену →	LEVER-COUPLING B
6	JC93-00838G запросить цену →	FRAME;SL-2625,SEC,SEE
7	JC92-02649A запросить цену →	PBA-MAIN; SL-M2625,SEC,4L,MAIN

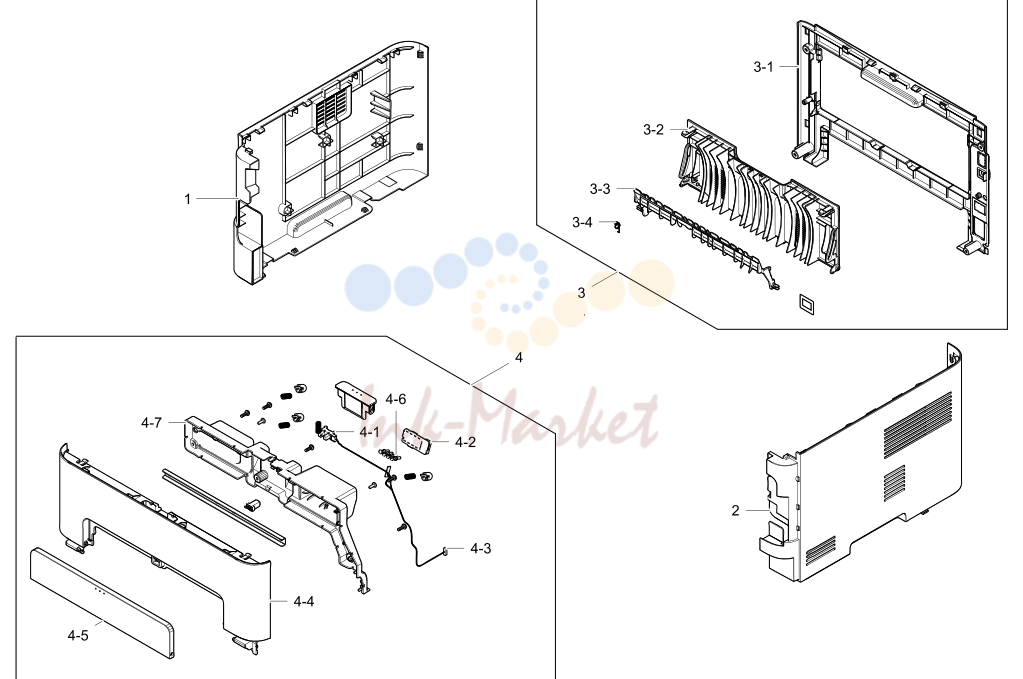

2. ExplodedViewsandPartsList

№	Артикул	Описание
1	JC63-04210B запросить цену →	COVER-LEFT;SL-M2825DW,HIPS,2.0,CREAM
2	JC63-04211B запросить цену →	COVER-RIGHT
3	JC95-01852C запросить цену →	COVER-REAR;SL-M2625D,SEC
3-1	JC63-04212C запросить цену →	COVER-REAR;SL-M2625D,HIPS,2.0T,CREAM
3-2	JC63-03109A запросить цену →	COVER-FACEUP;ML-2955ND,HIPS,2.5,276.6,1
3-3	JC61-04377A запросить цену →	GUIDE-CHANGE_DUP
3-4	6107-002996 запросить цену →	SPRING-ETC;SUS304,0.5,7.1,7.6,RIGHT
4	JC95-01853B запросить цену →	COVER-FRONT;SL-M2825DW,SEC
4-1	0604-001415 ✓ в наличии	PHOTO-INTERRUPTER;TR,DIP-4,BK
4-2	JC92-02611A запросить цену →	PBA-CRUM JOINT
2		Copyright© 1995-2012 SAMSUNG. All rights reserved.
4-3	JC39-01986A запросить цену →	HARNESS-CRUM_IF_FRONT
4-4	JC63-04206B запросить цену →	COVER-FRONT
4-5	JC63-03127A запросить цену →	COVER-MANUAL
4-6	JC97-03039A запросить цену →	MEA-CRUM TERMINAL
4-7	JC63-04207A запросить цену →	COVER-HARNESS FRONT

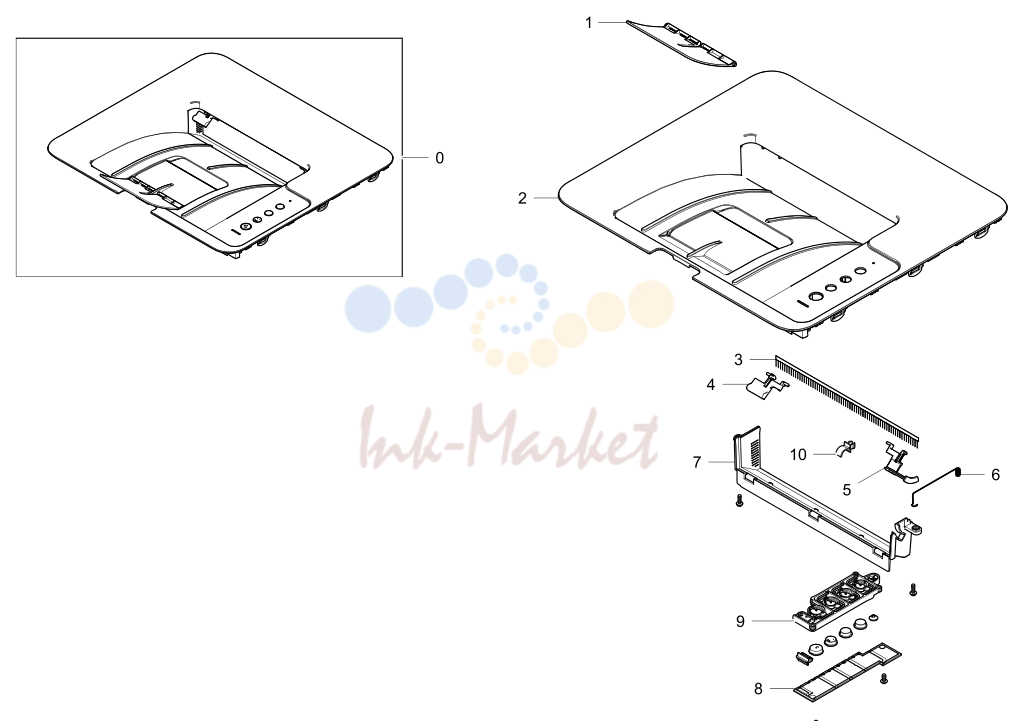

3. ExplodedViewsandPartsList

№	Артикул	Описание
0	JC95-01854K запросить цену →	COVER-TOP;SL-M2625,SEC
1	JC61-05513A запросить цену →	STACKER-MAIN
2	JC63-04208K запросить цену →	COVER-TOP;SL-M2625,HIPS,2.5T,CREAM
3	JC67-00552A запросить цену →	BRUSH-ANTISTATIC
4	JC61-03321E запросить цену →	STACKER-RX PAPER
5	JC61-04415E запросить цену →	STACKER-BIN FULL
6	6107-002926 запросить цену →	SPRING-ETC;SUS304,0.5,57.4,6.6,5,6
7	JC63-04209A запросить цену →	COVER-EXIT;SL-M2820DW,ABS,2.0,SPLIT
8	JC92-02609A запросить цену →	PBA-OPE;ML-4210D,SEC,5V,LED,1L,FR-4
4		Copyright© 1995-2012 SAMSUNG. All rights reserved.

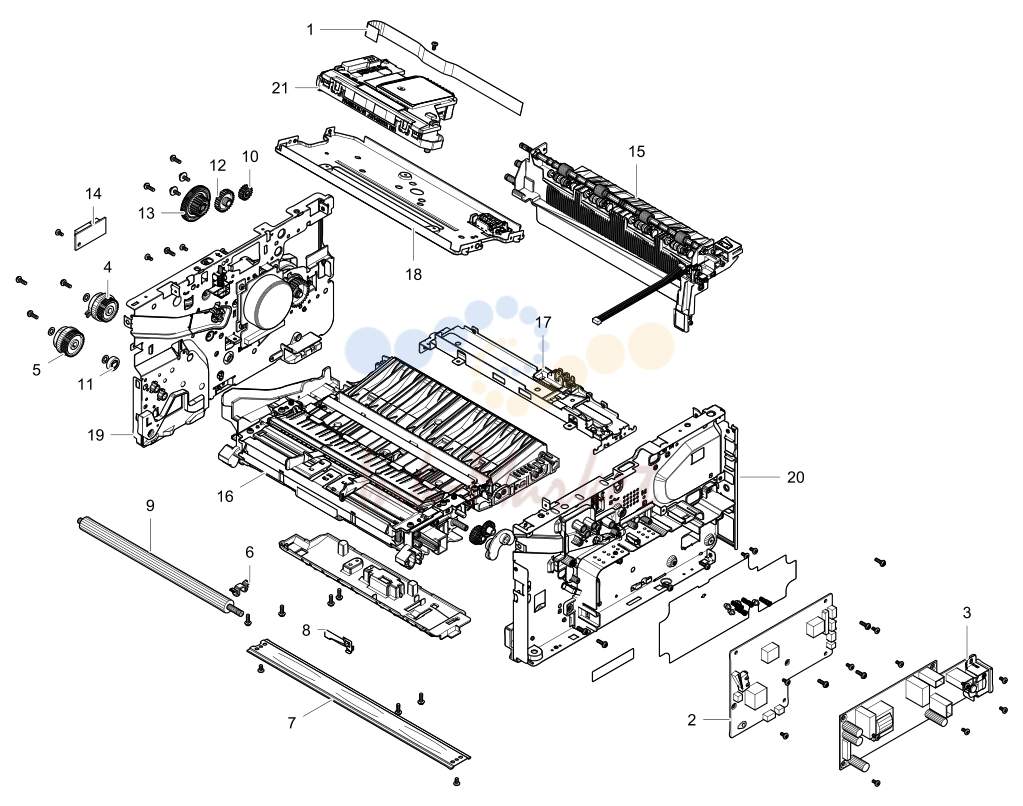

4. ExplodedViewsandPartsList

№	Артикул	Описание
1	JC39-01419A запросить цену →	FLAT CABLE
2	JC44-00205A ✓ в наличии	HVPS; 24V,21.6V~27.6V,MAX
3	JC44-00206A запросить цену →	SMPS-V2
4	JC47-00035A ✓ в наличии	CLUTCH-ELECTRICZ41;2.5,41,0.6,120mA,200
5	JC47-00036A ✓ в наличии	CLUTCH-ELECTRICZ45;2.5,45,0.6,120mA,200
6	JC61-04068A запросить цену →	HOLDER-TR; ML-3700,ABS,2,24.4,9,ICE
7	JC61-04358A запросить цену →	PLATE-FRAME_BOTTOM
6		Copyright© 1995-2012 SAMSUNG. All rights reserved.
8	JC63-03121A запросить цену →	GROUND-SAW
9	JC66-01218A ✓ в наличии	ROLLER-TRANSFER; Kingbird,15.0
10	JC66-03013A запросить цену →	GEAR-EXIT
11	JC66-03014A запросить цену →	GEAR-FEED
12	JC66-03017A запросить цену →	GEAR-IDLE EXIT
13	JC66-03023A запросить цену →	GEAR-RDCN EXIT
14	JC92-02406A запросить цену →	PBA-JOINT
15	JC93-00410F запросить цену →	FRAMEMAIN-EXIT;SL-2820DW,SEC
16	JC93-00414E запросить цену →	FRAME-PAPERPATH;SL-M2825DW,SEC
17	JC93-00429A запросить цену →	FRAME-PLATE_FUSER;ML-2950ND,SEC
18	JC93-00430A запросить цену →	FRAME-BRACKET_LSU;ML-2950ND,SEC
19	JC93-00839B запросить цену →	FRAMEMAIN-LEFT;SL-2825DW,SEC
20	JC93-00840B запросить цену →	FRAMEMAIN-RIGHT;SL-2825DW,SEC
21	JC97-03958A ✓ в наличии	LSU;ML-2950,SEC,Single,A4(Ltr),600,S1,78
0	JC93-00410F запросить цену →	FRAMEMAIN-EXIT;SL-2820DW,SEC
1	0604-001393 ✓ в наличии	PHOTO-INTERRUPTER;TR,75mW,BGA,TR
2	JC39-01950A запросить цену →	HARNESS
3	JC61-03782B ✓ в наличии	BUSH-SHAFTEXIT;Others,KIWHA,NW-02
4	JC61-04385D запросить цену →	FRAME-EXIT
5	JC93-00412A запросить цену →	FRAME-EXITROLLER;ML-2950ND,SEC
5-1	JC66-03001A запросить цену →	SHAFT-EXITFDN;ML-2950ND,PET-GF,280.9,8
5-2	JC73-40915B ✓ в наличии	RMO-RUBBEREXIT_DUP;ML-2150 SC
6	JC93-00413A запросить цену →	FRAME-ROLLERDECURL;ML-2950ND,SEC
6-1	JC66-02551A запросить цену →	ROLLER-EXIT_FR;ML-2580N,POM
8		Copyright© 1995-2012 SAMSUNG. All rights reserved.
6-2	JC66-02742A запросить цену →	ROLLER-EXIT_MAIN
6-3	JC61-03781A запросить цену →	HOLDER-EXIT F DOWN
6-4	6107-001163 ✓ в наличии	SPRING-CS;SUS,PI0.4,D3.9,L13,OD4.3
1	JC61-02236A запросить цену →	PLATE-EARTH-TRANSFER
2	JC61-02468A ✓ в наличии	BUSH-TR_L;ML-2851ND,STEELSINTERED
3	6107-002922 запросить цену →	SPRING-ETC;SUS304,0.5,40.2,4.0,6,8
4	JC61-04361A запросить цену →	PLATE-PUSH BUSH R
5	JC61-04413A запросить цену →	BUSH-TR_L;ML-2950ND,POM,6.1,8,12.5,Natur
6	JC61-04362A запросить цену →	PLATE-PUSH BUSH L
7	6107-001370 запросить цену →	SPRING-CS;STS304WPB,PI0.45,D4.45,L14.8,I
8	JC61-70958A запросить цену →	SPRING ETC-TR; ML-5000A,SUS304
9	JC61-00585A запросить цену →	BUSH-M-FEEDIDLE;ML-1710,POM,2.1,4.2
10		Copyright© 1995-2012 SAMSUNG. All rights reserved.
10	6003-000196 запросить цену →	SCREW-TAPTYPE; PWH,+,B,M3,L10,NI
11	JC61-04406A запросить цену →	BUSH-SHAFT_EXIT
12	6044-000125 запросить цену →	RING-E;ID4,OD9,T0.6,STSC
13	JC66-03044A запросить цену →	ROLLER-REGI;ML-2950ND,EPDM,SUM22,6
14	JC93-00404A запросить цену →	FRAMEBASE-PICKUP;ML-2955ND,SEE
15	JC61-04384A запросить цену →	FRAME-MIDDLE
16	JC61-04376A запросить цену →	HOLDER-REGI;ML-2950ND,POM,WHT,F20-02
17	JC61-00604A запросить цену →	PLATE-P-SAW;ML-1400,SUS304,0.15,15.1,216
18	JC66-02996A запросить цену →	ACTUATOR-FEED
19	JC66-02995A запросить цену →	ACTUATOR-REGI
20	JC92-02288A запросить цену →	PBA-FEEDSENSOR;ML-1660,SEC,FEED
21	6107-001164 ✓ в наличии	SPRING-TS;SUS,PI0.15,D3.95,ID3.8,OD4.1
22	JC93-00403A запросить цену →	FRAMEBASE-REGI;ML-2955ND,SEE
22-1	JC63-03126A запросить цену →	COVER-PAPER_GUIDE
22-2	JC66-03045A запросить цену →	SHAFT-REGI_IDLE; ML-2955ND,SUM
22-3	JC66-03003A запросить цену →	ROLLER-REGI_IDLE;ML-2950ND,POM,NW-02
23	JC90-01108E запросить цену →	MP;SL-M2825DW,SEC
23-1	JC90-01111D запросить цену →	MPGUIDE-LOWER;SL-M2825DW,SEC
23-2	JC90-01110E запросить цену →	MPSUB-HOLDERIDLE;SL-M2825DW,SEC
1	JC63-02956A запросить цену →	SHEET-DUPLEXPATH;ML-3710,PET+TAPE
2	JC61-04394A запросить цену →	GUIDE-FRAME_DUPLEX
3	0604-001393 ✓ в наличии	PHOTO-INTERRUPTER;TR,75mW,BGA,TR
4	6107-002934 запросить цену →	SPRING-CS;SUS304,0.45,5.05,19.5,4.6,5.5,
5	JC66-02997A запросить цену →	ACTUATOR-EMPTY
6	JC66-03033A запросить цену →	LEVER-GUIDE_DUPLEX
7	JC66-03006A запросить цену →	SHAFT-PICKUP
12		Copyright© 1995-2012 SAMSUNG. All rights reserved.
8	JC61-04400A запросить цену →	GUIDE-PICKUP;ML-2950ND,HIPS,2.0,228.64,H
9	JC66-03096A ✓ в наличии	ROLLER-FEED;ML-3200,EPDM,SUM22,6
10	JC61-02372A запросить цену →	BUSH-D6/L4
11	JC93-00405A ✓ в наличии	FRAME-PICKUPONEWAY;ML-2955ND,SEE
11-1	JC61-04404A запросить цену →	HOLDER-PICKUP
11-2	JC66-01918A запросить цену →	GEAR-IDLEPICKUP;CLX-3170FN,POM,0.5,20,
11-3	JC66-03047A запросить цену →	CLUTCH-P-ONEWAY;ML-2955ND,POM
11-4	JC66-02939B ✓ в наличии	ROLLER-MAT_RETARD;ML-2950ND,EPDM
1	JC61-04368A запросить цену →	GUIDE-CST_REAR_L
2	JC31-00156A запросить цену →	MOTOR BLDC-TYPE1; 300~2500rpm,DC
3	JC66-03016A запросить цену →	GEAR-FUSER DR OUT
4	JC61-04370A запросить цену →	GUIDE-KNOCK_UP_L
5	JC61-04381A запросить цену →	PLATE-GUIDE_DEVE_L
6	JC61-04360A запросить цену →	FRAME-LEFT;ML-2950ND,EGI-SECC,0.8
7	JC61-04405A запросить цену →	BUSH-SHAFT_MP
8	JC66-03018A запросить цену →	GEAR-IDLE FEED2
9	JC66-03019A запросить цену →	GEAR-IDLE FEED3
14		Copyright© 1995-2012 SAMSUNG. All rights reserved.
10	JC61-04387A запросить цену →	BAND
11	JC66-03020A запросить цену →	GEAR-IDLE FEED
12	JC61-04412A запросить цену →	BUSH-FUSER SWING
13	JC66-00340A ✓ в наличии	GEAR-HUB CLUTCH
14	JC66-03024A ✓ в наличии	GEAR-RDCN FEED1
15	JC66-03025A ✓ в наличии	GEAR-RDCN FEED2
16	JC67-00538A запросить цену →	COUPLER-CAM
17	JC66-03034A запросить цену →	LEVER-COUPLING A
18	JC93-00417A запросить цену →	DRIVE-MAIN;ML-2950ND
19	JC63-03123A запросить цену →	COVER-HARNESS
1	JC61-04382A запросить цену →	PLATE-GUIDE_DEVE_R
2	JC61-04369A запросить цену →	GUIDE-CST_REAR_R
3	JC61-04371A запросить цену →	GUIDE-KNOCK_UP_R
4	JC61-40001A запросить цену →	FOOT-ML80;ML-80,NBR,GRAY
5	JC61-04359A запросить цену →	FRAME-RIGHT;ML-2950ND,EGI-SECC,0.8
6	6502-001130 запросить цену →	CABLECLAMP;DACS-3N,16.67*4,Nylon66,BL
7	JC63-03120A запросить цену →	COVER-SMPS
8	JC61-04386A запросить цену →	GUIDE-DEVE R
9	6107-002923 запросить цену →	SPRING-ETC;SUS304,0.5,22.4,4.0,9.6,11.6
10	JC63-03110A запросить цену →	GROUND-OPC
16		Copyright© 1995-2012 SAMSUNG. All rights reserved.

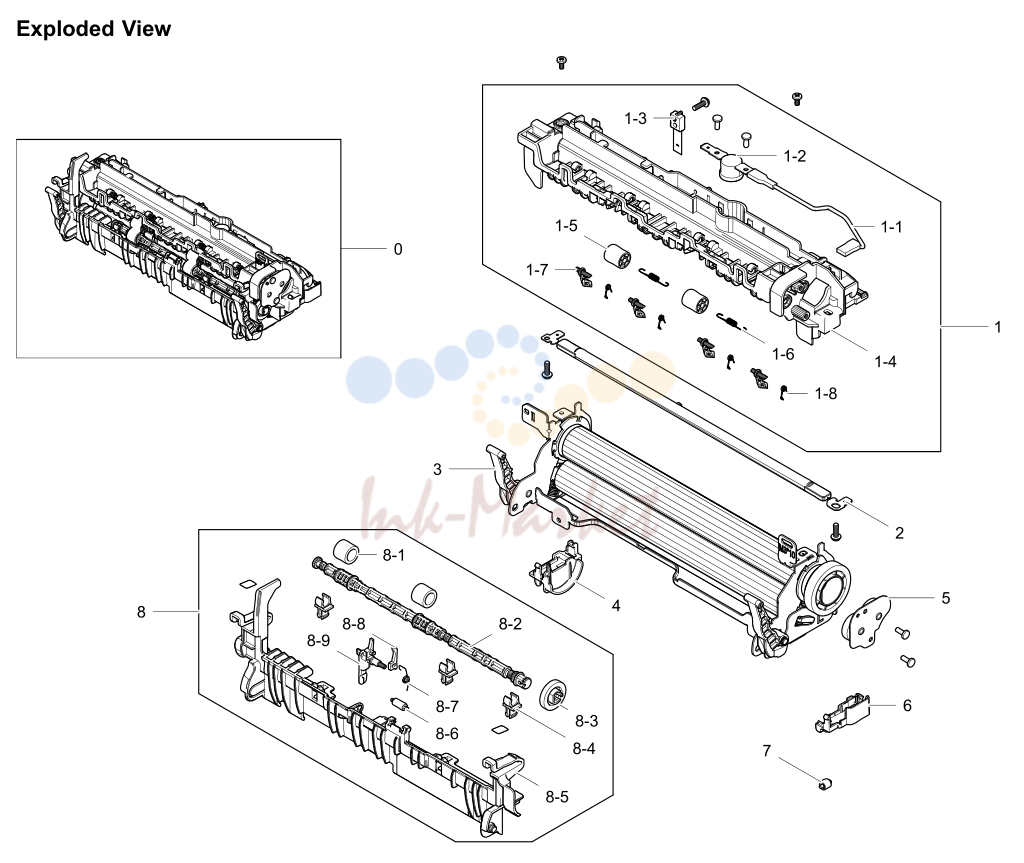

5. Exploded Views and Parts List

№	Артикул	Описание
0	JC91-01034B ✓ в наличии	FUSER;ML-2950ND,SEC,WORLD,220V
1	JC91-01035A запросить цену →	FUSER-UPPER;ML-2950ND,SEC,WORLD
1-1	JC39-01487A запросить цену →	HARNESS-FUSERJOINT;ML-3710,UL3122,1
1-2	4712-001091 ✓ в наличии	THERMOSTAT;AC125/250V,195+-5100
1-3	1404-001447 запросить цену →	THERMISTOR-NTC ASSY
1-4	JC63-03132A запросить цену →	COVER-FUSER
1-5	JC72-40361A запросить цену →	PMO-ROLLER_EXIT;HQ_LOAD_PD10,POM
1-6	JC61-70976A ✓ в наличии	SPRING ETC-FUSER EXIT
1-7	JC61-02154A запросить цену →	GUIDE-CLAW
1-8	6107-002817 запросить цену →	SPRING-ETC;SUS304,0.35,0.29,3.2,3.78
2	4713-001565 ✓ в наличии	LAMP-HALOGEN;230V,850W
3	JC91-01036A запросить цену →	FUSER-LOWER;ML-2950ND,SEC,WORLD
4	JC67-00533A запросить цену →	CAP-LAMP_R;ML-2950ND,PET+GF,2T,BLACK
5	JC91-01038A запросить цену →	FUSER-DRIVEEXIT;ML-2950ND,SEC,WORLD
6	JC67-00532A запросить цену →	CAP-LAMP_L;ML-2950ND,PET+GF,2T,BLACK
7	JC61-03968A запросить цену →	STOPPER-GEAR_FUSER;ML-1660,Rhodia
8	JC91-01037B запросить цену →	FUSER-REAR;ML-2950ND,SEC,WORLD,220V
8-1	JC66-02955A запросить цену →	ROLLER-SILICON_EXIT;ML-3700,SILICON
8-2	JC66-02990A запросить цену →	SHAFT-EXIT_F/UP
8-3	JC66-02777A запросить цену →	GEAR-EXIT_Z19
8-4	JC61-02158A запросить цену →	BUSH-TX
8-5	JC61-04363A запросить цену →	GUIDE-REAR
8-6	JC66-01661A запросить цену →	ROLLER-IDLE_EXIT;ML-2851ND,PFA
8-7	6107-002670 запросить цену →	SPRING-ETC;SUS304,PI0.2,ID4.5,OD4.9,8.1,
8-8	JC61-04133A запросить цену →	HOLDER-ACTUATOR
8-9	JC66-02991A запросить цену →	ACTUATOR-EXIT
18		Copyright© 1995-2012 SAMSUNG. All rights reserved.
0	JC91-01036A запросить цену →	FUSER-LOWER;ML-2950ND,SEC,WORLD
1	JC61-04367A запросить цену →	FRAME-FUSER
2	JC66-02993A ✓ в наличии	ROLLER-HEAT;ML-2950ND,24.75,AL3304-H34
3	JC61-00888A ✓ в наличии	BUSH-M-HRL_R2;SCX-4920N,PPS,25.3,29
4	JC61-00887A ✓ в наличии	BUSH-M-HRR_R2;SCX-4920N,PPS,25.3,29
5	JC66-02992A ✓ в наличии	GEAR-FUSER
6	JC66-00600B ✓ в наличии	ROLLER;ML-1710D3,12,SUM22orSUM23,6,24,
7	JC61-00056A запросить цену →	SPRING ETC-PR(7300); ML-7300,PIANO
8	JC61-04366A запросить цену →	BUSH-PR;ML-2950ND,PPS,6.0,BROWN
9	JC66-02982A запросить цену →	LEVER-LINK-JAM_L
10	JC67-00541A запросить цену →	BRUSH-ANTISTATIC; ML-2950ND,SUS
11	JC61-04364A запросить цену →	HOLDER-JAM;ML-2950ND,PC,BLACK
12	JC66-02983A запросить цену →	LEVER-LINK-JAM_R
20		Copyright© 1995-2012 SAMSUNG. All rights reserved.

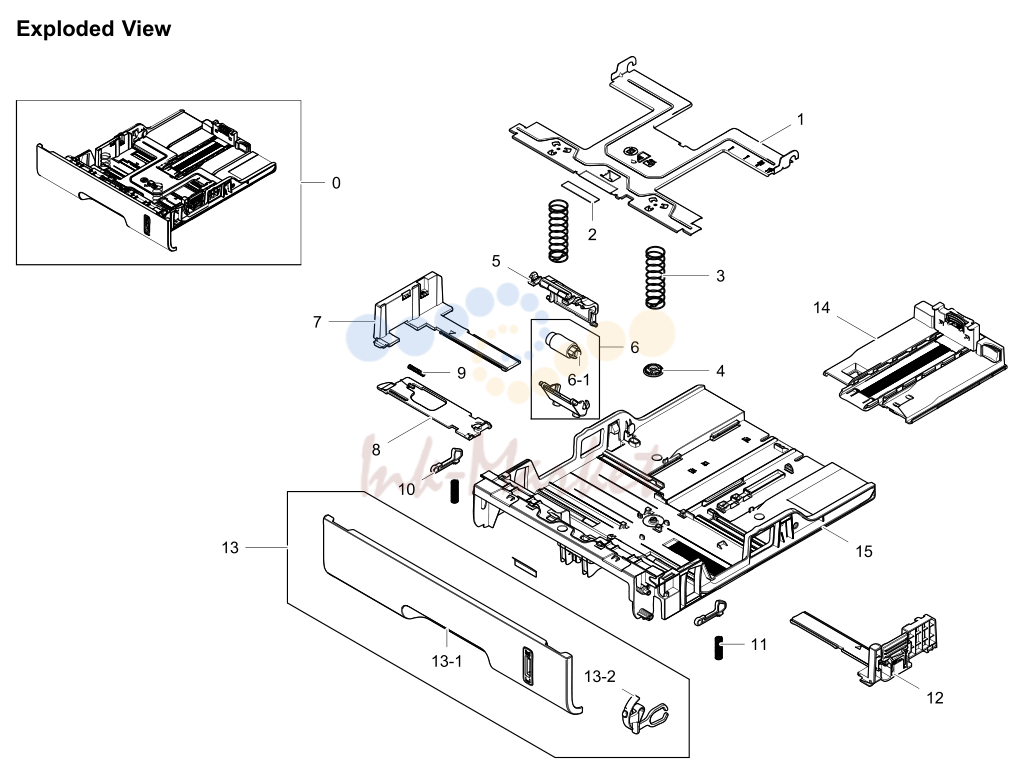

6. Exploded Views and Parts List

№	Артикул	Описание
0	JC90-01224B запросить цену →	CASSETTE;ML-2975DW,SEE
1	JC61-04379A запросить цену →	PLATE-KNOCK_UP
2	JC73-00141A ✓ в наличии	RPR-PADCASSETTE;ML-1510,UrethanSponge,
3	6107-002935 запросить цену →	SPRING-CS;SUS304,0.8,18.2,64.0,17.4,19.0
4	JC66-03004A запросить цену →	GEAR-PINION
5	JC63-03124C ✓ в наличии	COVER-CASSETTE
6	JC90-01107B ✓ в наличии	CASSETTESUB-RETARD;ML-2975DW
6-1	JC66-02939C ✓ в наличии	ROLLER-MAT_RETARD
7	JC61-04397A запросить цену →	GUIDE-ADJUST_L
8	JC64-00657A запросить цену →	LOCKER-PLATE
9	JG61-70531A запросить цену →	SPRING ETC-LOCKER,PLATE
10	JC64-00610A запросить цену →	LOCKER-CASSETTE;ML-3710,POM,NTR,41.5,
11	6107-002936 запросить цену →	SPRING-CS;SUS304,0.5,4.3,17.0,3.8,4.8,19
12	JC90-01106A запросить цену →	CASSETTE-GUIDERIGHT;ML-2955ND,SEE
13	JC90-01225B запросить цену →	CASSETTESUB-HANDLE;ML-2975DW,SEE
13-1	JC64-00903B запросить цену →	HANDLE-CASSETTE
13-2	JC64-00656E запросить цену →	INDICATOR-PAPER
14	JC90-01105C запросить цену →	CASSETTE-GUIDEREAR;ML-4210ND,SEC
15	JC61-04380C запросить цену →	FRAME-CASSETTE;ML-2975DW,HIPS,SPLIT
22		Copyright© 1995-2012 SAMSUNG. All rights reserved.

Источник: Инк-Маркет.ру.

← Все статьи
