Samsung SL-M2070F ETS — каталог запчастей со схемами

Содержание

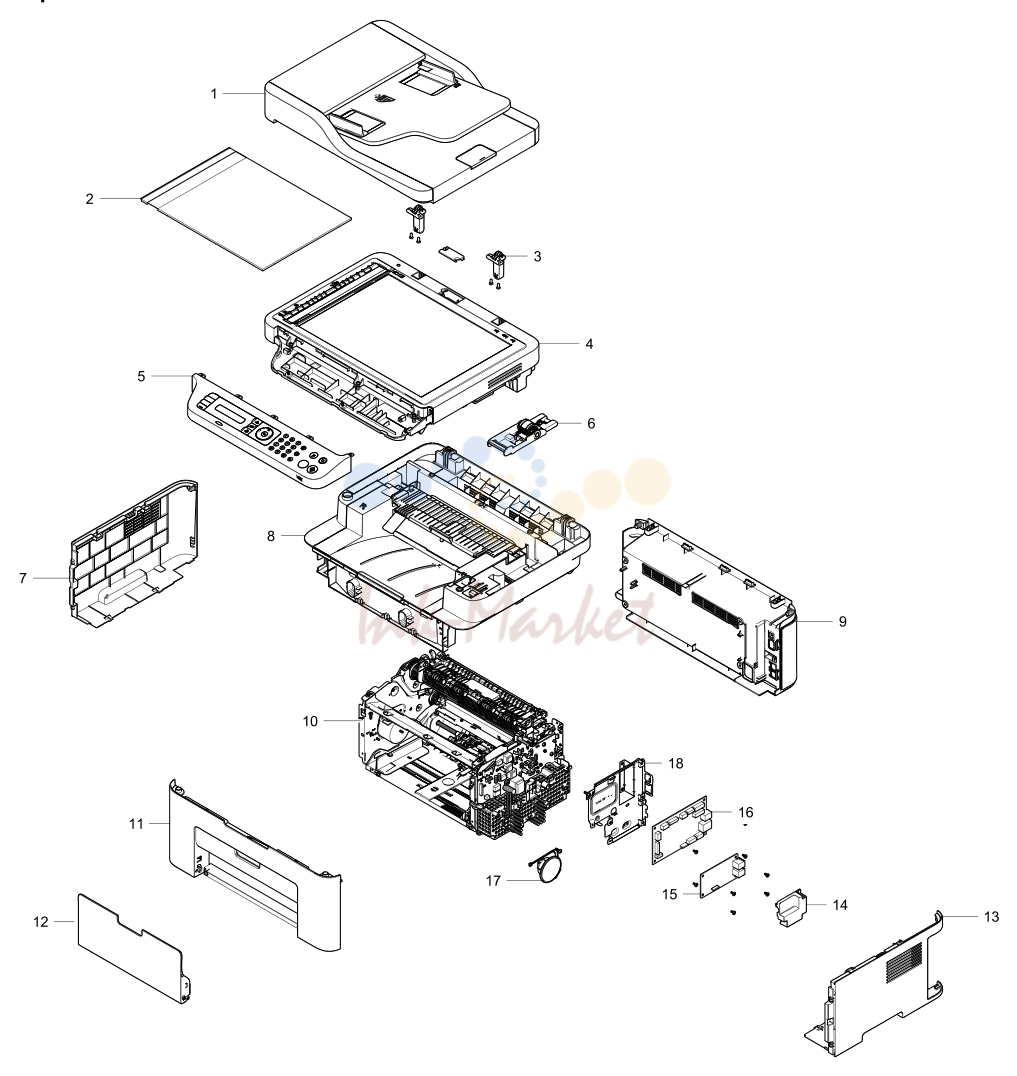

1. Exploded Views and Parts List
2. Exploded Views and Parts List
3. ExplodedViewsandPartsList
4. Exploded Views and Parts List

1. Exploded Views and Parts List

№	Артикул	Описание
1	JC97-04067A ✓ в наличии	ADF
2	JC63-02569A запросить цену →	SHEET-WHITE;FIT,PP,3.6,216,250.2,White,9
3	JC97-03191A ✓ в наличии	MEAUNIT-HINGEL;CLX-3170,SEC
4	JC97-04387A запросить цену →	PLATEN;SL-M2070F,SEC
5	JC97-04374J запросить цену →	OPE;SL-M2070F,SEC,ETS
6	JC93-00529C ✓ в наличии	FRAME-SCANNERHINGE;SL-M2070F,SEC
7	JC95-01871A запросить цену →	COVER-LEFT;SL-M2070,SEC
8	JC95-01869A запросить цену →	COVER-MIDDLE;SL-M2070,SEC
9	JC95-01868B запросить цену →	COVER-REAR;SL-M2070F,SEE
10	JC93-00863A запросить цену →	FRAME;SL-M2070,SEC
11	JC63-04337A запросить цену →	COVER-FRONT; SL-M2070,HIPS,SPLIT
12	JC63-04338A запросить цену →	COVER-CASSETTE;SL-M2070,HIPS,SPLIT
13	JC95-01872A запросить цену →	COVER-RIGHT;SL-M2070,SEC
14	JC63-04039A запросить цену →	COVER-FAX BOARD
15	JC92-02569A запросить цену →	PBA-LIU;cuhead,CX95110-22Z,SPI,3.3V,90MM
16	JC92-02689B запросить цену →	PBA-MAIN; M2070F,SEC,4L,MAIN
17	3001-002262 запросить цену →	SPEAKER;0.3W,8ohm,81dB,400Hz,50x16.4mm SC
18	JC63-04332A запросить цену →	SHIELD-CONTROLLER
2		Copyright© 1995-2013 SAMSUNG. All rights reserved.

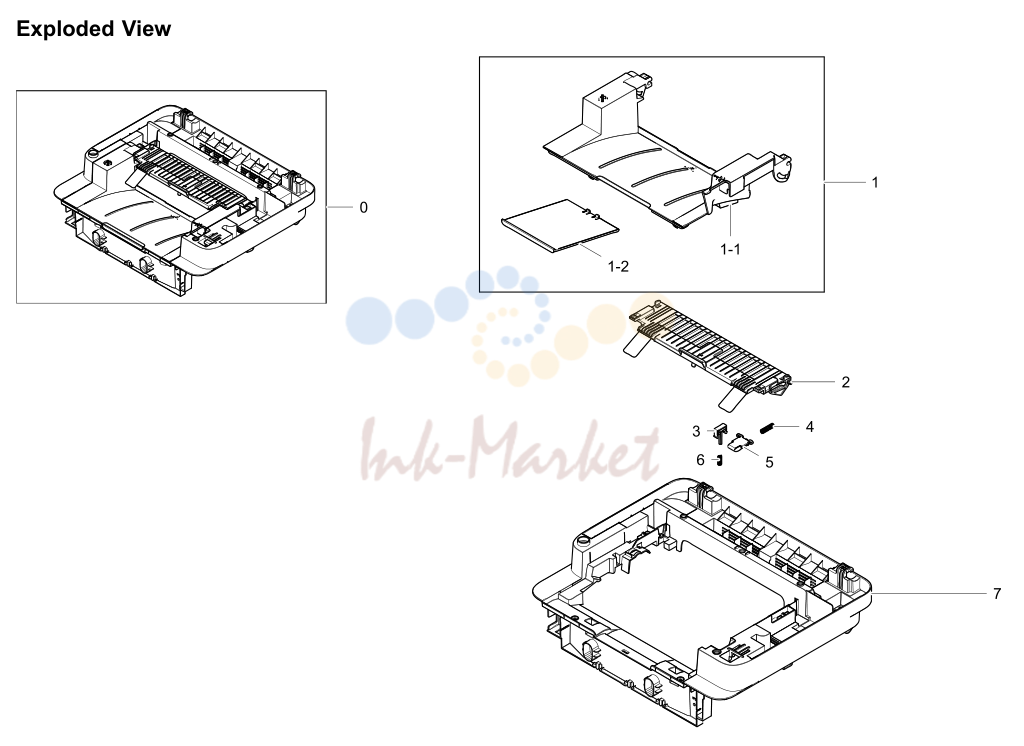

2. Exploded Views and Parts List

№	Артикул	Описание
0	JC95-01869A запросить цену →	COVER-MIDDLE;SL-M2070,SEC
1	JC95-01870A запросить цену →	COVER-OPEN;SL-M2070,SEC
1-1	JC63-04334A запросить цену →	COVER-OPEN;SL-M2070,ABS,SPLITBROWN
1-2	JC61-06057A запросить цену →	STACKER-LARGE; HIPS,SHG85,SPLIT
2	JC95-01525B запросить цену →	COVER-JAM;SCX-3405FW,DELL
3	JC67-00546A запросить цену →	CAP-SWITCH;SCX-3405,HIPS,2,19,6.9,30,HIP
4	6107-001177 запросить цену →	SPRING-CS;PW,ANNEALING,PI0.75,D6.0,L24,I
5	JC64-00670B запросить цену →	LOCKER-SCAN
6	6107-001365 запросить цену →	SPRING-CS;SUS304,PI0.45,D5.45,L16.6,ID5.
7	JC63-04333A запросить цену →	COVER-MIDDLE; SL-M2070,ABS,SPLIT

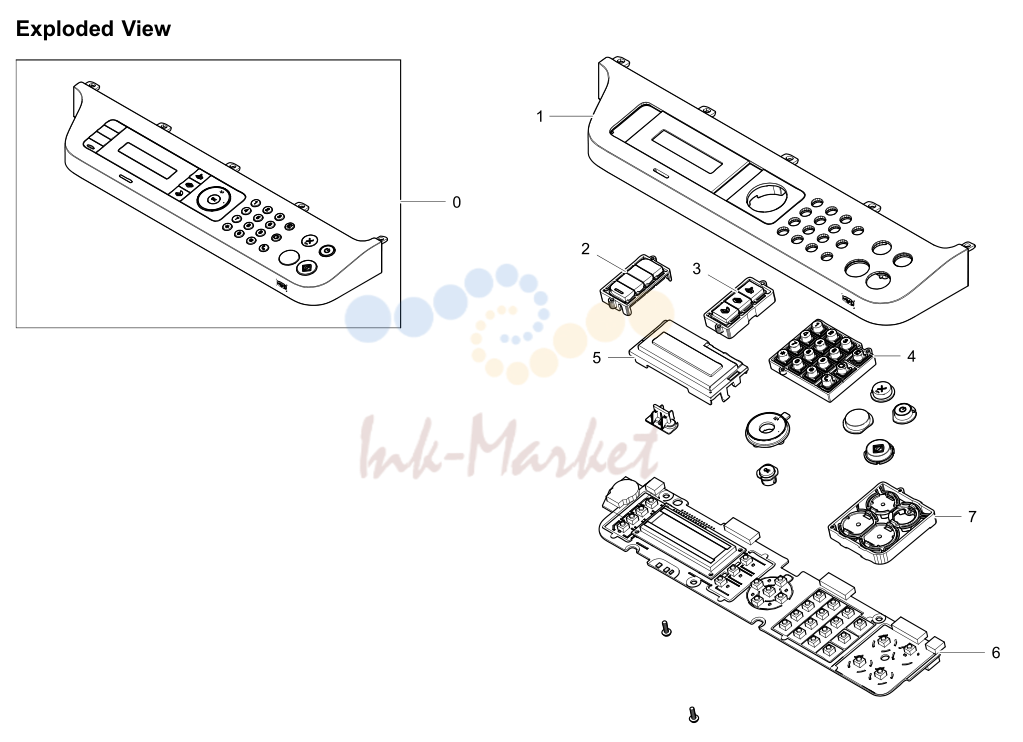

3. ExplodedViewsandPartsList

№	Артикул	Описание
0	JC97-04374J запросить цену →	OPE;SL-M2070F,SEC,ETS
1	JC63-04331J запросить цену →	COVER-OPE;SL-M2070F,ABS,ETS,SPLIT
2	JC64-00772E запросить цену →	KEY-FUNCTION
3	JC64-00765A запросить цену →	KEY-FAX;CLX-3305FW,ABS,50.34*26.46,2.0T,
4	JC64-00774A запросить цену →	KEY-TEL;CLX-3305FW,ABS,62.9*53.11,1.0T,S
5	JC63-03571A запросить цену →	COVER-LCD;CLX-3305FW,PC,2.4T,86.35,40.32
6	JC92-02497A запросить цену →	PBA-OPE
7	JC63-03846A запросить цену →	COVER-KEY HOLDER
4		Copyright© 1995-2013 SAMSUNG. All rights reserved.

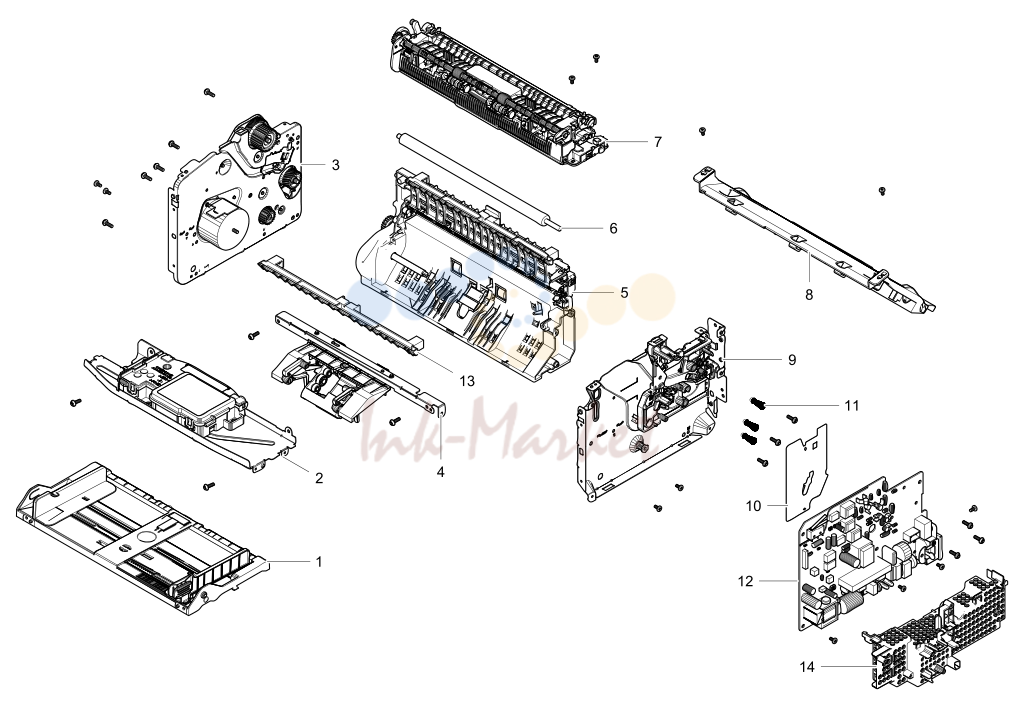

4. Exploded Views and Parts List

№	Артикул	Описание
1	JC93-00520A запросить цену →	FRAMEMAIN-BOTTOM;ML-2160,SEC
2	JC93-00519B запросить цену →	FRAMEMAIN-MIDDLE;SCX-3421F,SEC
3	JC93-00517B запросить цену →	FRAME-MAINLEFT;SL-M2022,SEC
4	JC93-00524A ✓ в наличии	FRAME-FEEDIDLE;ML-2160,SEC
5	JC93-00514B запросить цену →	FRAME-PATH;SCX-3421F,SEC
6	JC66-02709A ✓ в наличии	ROLLER-TRANSFER; Bluejay,12.5
7	JC91-01077A ✓ в наличии	FUSER;ML-2160,SEC,220V
8	JC63-03178A запросить цену →	COVER-LSU;ML-2160,HIPS,1.5,285.7,146.1,F
9	JC93-00518A запросить цену →	FRAMEMAIN-RIGHT;ML-2160,SEC
10	JC63-03182A запросить цену →	SHEET-INSULATOR HVPS
11	JC93-00402A запросить цену →	FRAME-TERMINAL;ML-2950ND,SEE
12	JC98-02555A ✓ в наличии	ETC-SMPS/HVPS-V2; ML-2160,BluejayV2
13	JC61-03775A запросить цену →	GUIDE-INPUT
14	JC63-04342A запросить цену →	COVER-SMPS
6		Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC91-01077A ✓ в наличии	FUSER;ML-2160,SEC,220V
1	JC63-02616A запросить цену →	COVER-EXIT;ML-1660,PC
2	6006-001078 запросить цену →	SCREW-TAPTYPE
3	JC66-02583A запросить цену →	GEAR-EXITDRV;ML-1660,POM,0.8/0.8,z24,z1
4	JC66-03058A запросить цену →	GEAR-EXIT
5	JC61-03782A запросить цену →	BUSH-SHAFT_EXIT
6	6107-002664 запросить цену →	SPRING-ES;SWPB,PI0.85,L24.4,OD7.0,14.25
7	JC91-01073A запросить цену →	FUSER-UPPER;ML-2160,SEC,220V
7-1	JC61-03968A запросить цену →	STOPPER-GEAR_FUSER;ML-1660,Rhodia
7-2	JC66-03083A запросить цену →	LEVER-JAM_L
7-3	JC63-03238A запросить цену →	COVER-LAMPL;ML-2160,PET+GF30,1.6
7-4	JC66-03080A запросить цену →	GEAR-FUSER
7-5	JC66-03089B запросить цену →	ROLLER-HEAT;ML-2160,20.25,AL5052,0.5,857
7-6	JC61-03970A запросить цену →	GUIDE-CLAW;ML-1660,PTFE,WHITE,CLAW
7-7	6107-002674 запросить цену →	SPRING-TS;SUS304,PI0.35,L6.475,ID3.2,OD3
7-8	4712-001091 ✓ в наличии	THERMOSTAT;AC125/250V,195+-5100
7-9	1404-001541 запросить цену →	THERMISTOR-NTC ASSY
7-10	JC63-03235A запросить цену →	COVER-FUSER
7-11	JC61-03755A ✓ в наличии	BUSH-HR_R
7-12	4713-001641 ✓ в наличии	LAMP-HALOGEN;230V,750W,287
7-13	JC66-03084A запросить цену →	LEVER-JAM R
7-14	JC63-03239A запросить цену →	COVER-LAMPR;ML-2160,PET+GF30,1.6
8	JC91-01070A ✓ в наличии	FUSER-EXITROLLER;ML-2160,SEC
8-1	JC66-03082A запросить цену →	SHAFT-EXIT F DOWN
8-2	JC73-40915B ✓ в наличии	RMO-RUBBEREXIT_DUP;ML-2150 SC
8-3	JC66-00934A ✓ в наличии	ROLLER-ROLLER-M_EXITFR;ML-1610,PTFE
8-4	JC61-03781A запросить цену →	HOLDER-EXIT F DOWN
8-5	JC66-02742A запросить цену →	ROLLER-EXIT_MAIN
8-6	6107-001163 ✓ в наличии	SPRING-CS;SUS,PI0.4,D3.9,L13,OD4.3
9	JC91-01071A запросить цену →	FUSER-LOWER;ML-2160,SEC,PR20pi
9-1	JC61-03783A запросить цену →	BRACKET-PR_L;ML-1660,SECC,1.2T,47.7
9-2	JC61-03756A ✓ в наличии	BUSH-PR
9-3	JC66-02716B ✓ в наличии	ROLLER-PRESSURE;ML-1660,8,SUM22or
9-4	JC61-03779A запросить цену →	FRAME;ML-1660,SECC,0.6,PRESS
9-5	JC61-03784A запросить цену →	BRACKET-PR_R;ML-1660,SECC,1.2T,46.7
10	JC63-03257A запросить цену →	COVER-FUSER DUMMY
8		Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC91-01077A ✓ в наличии	FUSER;ML-2160,SEC,220V
1	JC63-02616A запросить цену →	COVER-EXIT;ML-1660,PC
2	6006-001078 запросить цену →	SCREW-TAPTYPE
3	JC66-02583A запросить цену →	GEAR-EXITDRV;ML-1660,POM,0.8/0.8,z24,z1
4	JC66-03058A запросить цену →	GEAR-EXIT
5	JC61-03782A запросить цену →	BUSH-SHAFT_EXIT
6	6107-002664 запросить цену →	SPRING-ES;SWPB,PI0.85,L24.4,OD7.0,14.25
7	JC91-01073A запросить цену →	FUSER-UPPER;ML-2160,SEC,220V
7-1	JC61-03968A запросить цену →	STOPPER-GEAR_FUSER;ML-1660,Rhodia
7-2	JC66-03083A запросить цену →	LEVER-JAM_L
7-3	JC63-03238A запросить цену →	COVER-LAMPL;ML-2160,PET+GF30,1.6
7-4	JC66-03080A запросить цену →	GEAR-FUSER
7-5	JC66-03089B запросить цену →	ROLLER-HEAT;ML-2160,20.25,AL5052,0.5,857
7-6	JC61-03970A запросить цену →	GUIDE-CLAW;ML-1660,PTFE,WHITE,CLAW
7-7	6107-002674 запросить цену →	SPRING-TS;SUS304,PI0.35,L6.475,ID3.2,OD3
7-8	4712-001091 ✓ в наличии	THERMOSTAT;AC125/250V,195+-5100
7-9	1404-001541 запросить цену →	THERMISTOR-NTC ASSY
7-10	JC63-03235A запросить цену →	COVER-FUSER
7-11	JC61-03755A ✓ в наличии	BUSH-HR_R
7-12	4713-001641 ✓ в наличии	LAMP-HALOGEN;230V,750W,287
7-13	JC66-03084A запросить цену →	LEVER-JAM R
7-14	JC63-03239A запросить цену →	COVER-LAMPR;ML-2160,PET+GF30,1.6
8	JC91-01070A ✓ в наличии	FUSER-EXITROLLER;ML-2160,SEC
8-1	JC66-03082A запросить цену →	SHAFT-EXIT F DOWN
8-2	JC73-40915B ✓ в наличии	RMO-RUBBEREXIT_DUP;ML-2150 SC
8-3	JC66-00934A ✓ в наличии	ROLLER-ROLLER-M_EXITFR;ML-1610,PTFE
8-4	JC61-03781A запросить цену →	HOLDER-EXIT F DOWN
8-5	JC66-02742A запросить цену →	ROLLER-EXIT_MAIN
8-6	6107-001163 ✓ в наличии	SPRING-CS;SUS,PI0.4,D3.9,L13,OD4.3
9	JC91-01071A запросить цену →	FUSER-LOWER;ML-2160,SEC,PR20pi
9-1	JC61-03783A запросить цену →	BRACKET-PR_L;ML-1660,SECC,1.2T,47.7
9-2	JC61-03756A ✓ в наличии	BUSH-PR
9-3	JC66-02716B ✓ в наличии	ROLLER-PRESSURE;ML-1660,8,SUM22or
9-4	JC61-03779A запросить цену →	FRAME;ML-1660,SECC,0.6,PRESS
9-5	JC61-03784A запросить цену →	BRACKET-PR_R;ML-1660,SECC,1.2T,46.7
10	JC63-03257A запросить цену →	COVER-FUSER DUMMY
10		Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC93-00517B запросить цену →	FRAME-MAINLEFT;SL-M2022,SEC
1	JC61-04437A запросить цену →	FRAME-LEFT;ML-2160,EGI-SECC,0.8,191,156.
2	JC66-03060A запросить цену →	GEAR-FEED DRV
3	JC66-03054A запросить цену →	GEAR-RDCN OPC
4	JC66-04022A запросить цену →	GEAR-OPC DRV OUT
5	JC66-03059A запросить цену →	GEAR-RDCN FEED
6	JC66-04021A запросить цену →	GEAR-OPC DRV IN
7	JC66-04051A запросить цену →	GEAR-FUSER DRV OUT
8	JC66-03056A запросить цену →	GEAR-RDCN FUSER
9	JC66-03053A запросить цену →	GEAR-RDCN A
10	JC93-00530A ✓ в наличии	DRIVE-MOTORSTEP;ML-2160,SEC,XAA
12		Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC93-00518A запросить цену →	FRAMEMAIN-RIGHT;ML-2160,SEC
1	JC61-04436A запросить цену →	FRAME-RIGHT
2	JC65-00053A ✓ в наличии	TERMINAL-CRUM;ML-2160,SUS304WPB,0.55
3	6107-002625 запросить цену →	SPRING-TS;SWPB,PI1.1,D7.5,ID6.4,OD8.6,2
4	JC63-03180A запросить цену →	GROUND-OPC; ML-2160,SUS301-CSP
5	6044-000001 запросить цену →	RING-CS;ID2.8,OD8,T0.25,BLACK,SK-5
6	6002-000308 запросить цену →	SCREW-TAPTYPE
7	JC63-03176A запросить цену →	COVER-CRUM;ML-2160,ABS,1.8,28.4,45.6,Bla
8	JC61-04431A запросить цену →	GUIDE-DEVERAILR;ML-2160,ABS,2,110.8,10
1	JC93-00520A запросить цену →	FRAMEMAIN-BOTTOM;ML-2160,SEC
1-1	JC61-04455A запросить цену →	ADJUST-R;ML-2160,HIPS,1.7,118.5,110,SGH8
1-2	JC61-04454A запросить цену →	ADJUST-L;ML-2160,HIPS,1.7,118.5,110,SGH8
1-3	JC67-00550A запросить цену →	PAD RUBBER-FRICTION
1-4	JC61-04445A запросить цену →	PLATE-BOTTOM
1-5	JG66-40003A запросить цену →	GEAR-PINION;SF4000,POM,1,Z16,WHT
1-6	JC66-03438A запросить цену →	DAMPER-SPONGE
2	JC93-00519B запросить цену →	FRAMEMAIN-MIDDLE;SCX-3421F,SEC
2-1	JC97-03775B ✓ в наличии	LSU;ML-1860,SEC,Single,A4(Ltr),600,S1,78 SC
2-2	JC63-03179A запросить цену →	COVER-MOTOR;ML-2160,ABS,2,48.6,64.7,Blac
2-3	JC61-04434A запросить цену →	BRACKET-LSU;ML-2160,SECC,T0.8,266.1,74.6
14		Copyright© 1995-2013 SAMSUNG. All rights reserved.
1	JC61-04438A запросить цену →	PLATE-IDLE-HOLDER
2	JC66-00529A запросить цену →	ROLLER-M-IDLEFEED;ML-1510,POM,DE8903
3	6107-003107 запросить цену →	SPRING-CS;SWPB,0.5,12.3,4.1,5.1,5,RIGHT
4	JC61-04446A запросить цену →	PLATE-GUIDE;ML-2160,HIPS,2.3,132.2,HIPS
5	JC66-03063A запросить цену →	LATCH-L;ML-2160,POM,11.6,48.9,20.4
6	JC61-04452A запросить цену →	STOPPER-PAPER;ML-2160,POM,6.3,34.5,F25-0
7	JC93-00525A ✓ в наличии	FRAME-PICKUP;ML-2160,SEC
7-1	JC61-04440A запросить цену →	HOUSING-PICKUP;ML-2160,ABS,2,HF0660i
7-2	JC66-03067A запросить цену →	SHAFT-PICKUP;ML-2160,PC,92.5,9,MOLD
7-3	JC61-02260A запросить цену →	HOLDER-SHAFT;CLX-6200FX,POM
7-4	JC61-02807A запросить цену →	SLEEVE-CLUTCH MP
7-5	6107-002958 запросить цену →	SPRING-TS;SWRS82A,10,8.13,9.7,RIGHT
7-6	JC61-04443A запросить цену →	COLLAR-MP
7-7	JC66-03066A запросить цену →	GEAR-JOINT
7-8	JB72-00845A запросить цену →	PMO-PICK UP CLUTCH SUB
7-9	JC61-02808A запросить цену →	SLEEVE-MP;ML-2855ND,6,41.4,10
7-10	JC66-03439A ✓ в наличии	ROLLER-PICKUP;ML-2160,EPDM
7-11	6031-001255 запросить цену →	WASHER-PLAIN
7-12	JB72-00819A запросить цену →	BUSH;SCX-1110F,POM,NTR
7-13	JC61-02503A запросить цену →	SLEEVE-ADF;CLX-3170FN,5,39.4,10,BLK
7-14	6107-003105 запросить цену →	SPRING-ES;SUS,0.3,15,3.9,4.48,20.25,RIGH
7-15	JC66-01918A запросить цену →	GEAR-IDLEPICKUP;CLX-3170FN,POM,0.5,20,
7-16	JC66-01755A запросить цену →	GEAR-FEED IDLE D
7-17	JC66-01910A запросить цену →	ROLLER-SHAFT ADFDRIVE
8	JC66-03062A запросить цену →	LATCH-R;ML-2160,POM,13.3,48.9,20.4
9	JC66-03581A запросить цену →	DAMPER-SPONGE ADF
16		Copyright© 1995-2013 SAMSUNG. All rights reserved.
