Samsung SL-M2020 ETS — каталог запчастей со схемами

Содержание

1. Exploded Views and Parts List
2. ExplodedViewsandPartsList
3. ExplodedViewsandPartsList

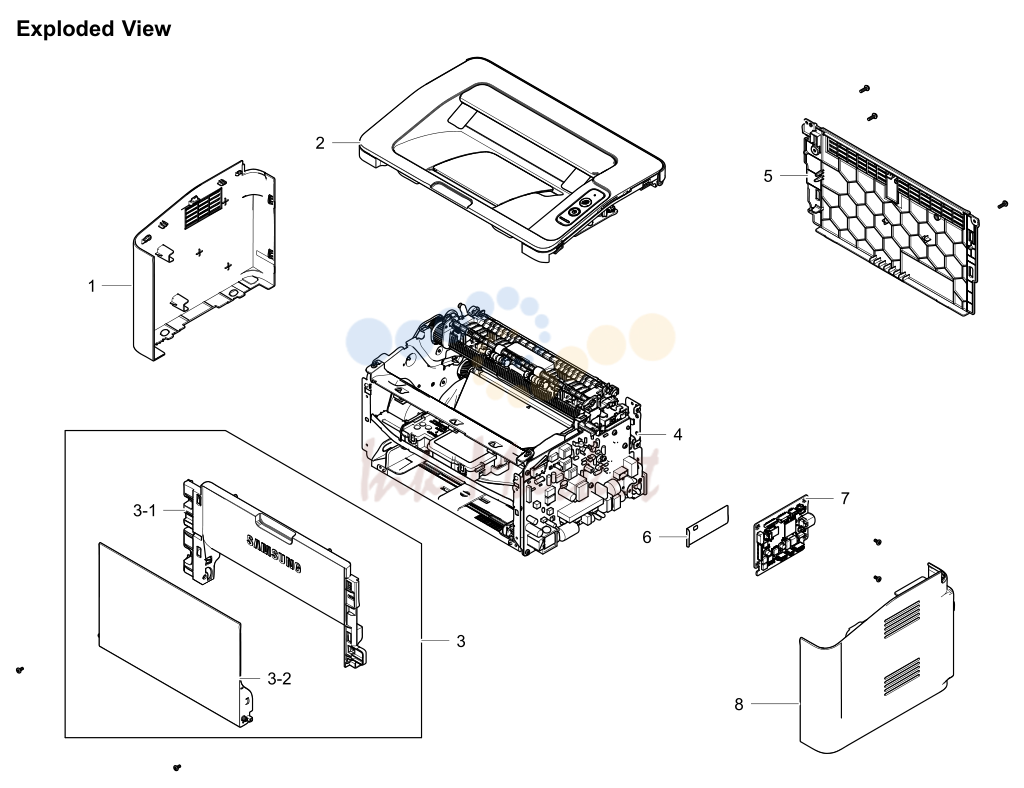

1. Exploded Views and Parts List

№	Артикул	Описание
1	JC95-01875A запросить цену →	COVER-LEFT;SL-M2022W,SEE
2	JC95-01877J запросить цену →	COVER-TOP;SL-M2020,SEC,XpressM2020
3	JC95-01874A запросить цену →	COVER-FRONT;SL-M2022W,SEE
3-1	JC63-04328A запросить цену →	COVER-INNER;SL-M2020,HIPS,SPLITGRAY
3-2	JC63-04327A запросить цену →	COVER-CASSETTE;M2020,ABS+PC,SPLIT
4	JC93-00866A запросить цену →	FRAME;SL-M2022W,SEE
5	JC63-04343A запросить цену →	COVER-REAR; SL-M2020,HIPS,SPLIT
6	JC63-03183A запросить цену →	SHEET-INSULATOR-MAIN
7	JC92-02712G запросить цену →	PBA-MAIN
8	JC95-01876A запросить цену →	COVER-RIGHT;SL-M2022W,SEE

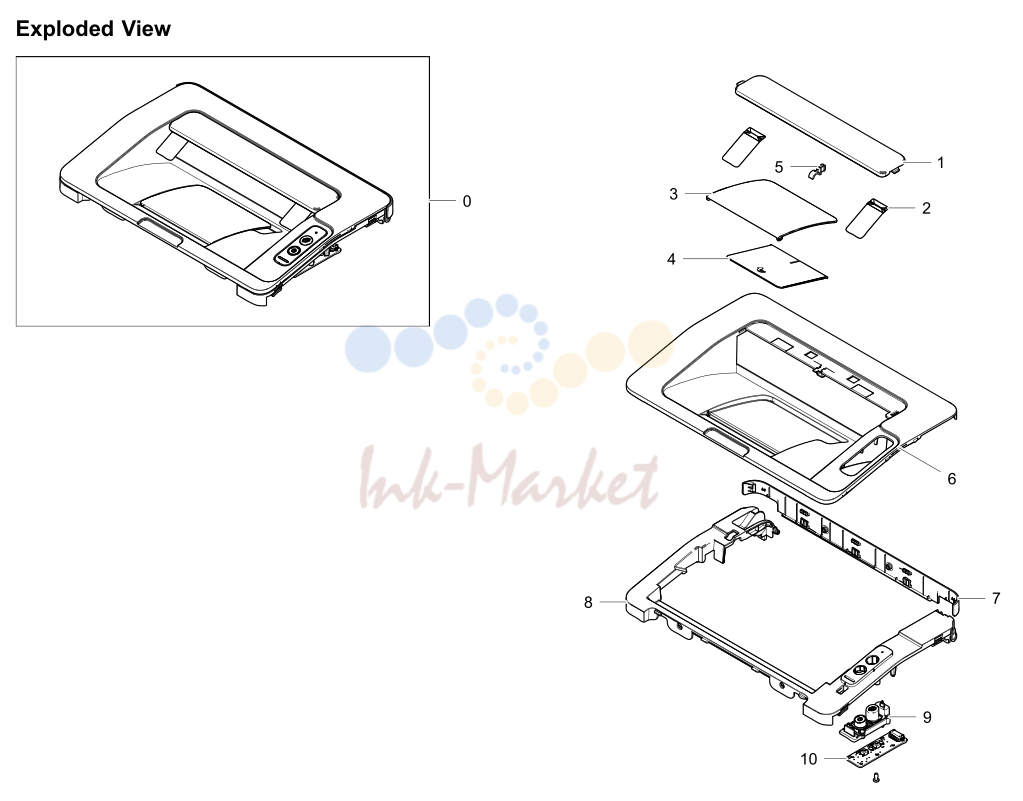

2. ExplodedViewsandPartsList

№	Артикул	Описание
0	JC95-01877J запросить цену →	COVER-TOP;SL-M2020,SEC,XpressM2020
1	JC63-04329A запросить цену →	COVER-DUST;ABS,SPLITBROWNBLACK
2	JC63-02629A запросить цену →	SHEET-STACKING;ML-1660,PET,0.188,BLACK
3	JC61-06056A запросить цену →	STACKER-MAIN
4	JC61-06059A запросить цену →	STACKER-SUB
5	JC61-04453A запросить цену →	HOLDER-SHAFT
6	JC63-04325J запросить цену →	COVER-OPEN;SL-M2020,ABS,SPLITBROWN
7	JC63-04326A запросить цену →	COVER-OPENDUMMY;M2020,HIPS,SPLIT
2		Copyright© 1995-2013 SAMSUNG. All rights reserved.
8	JC63-04324B запросить цену →	COVER-TOP;SL-M2022,ABS,SPLITBROWN
9	JC64-00914A запросить цену →	KEY-PRINTSCREEN;SL-M2020,ABS,SPLIT
10	JC92-02690A запросить цену →	PBA-OPE; M2022W,SEC,FR1,

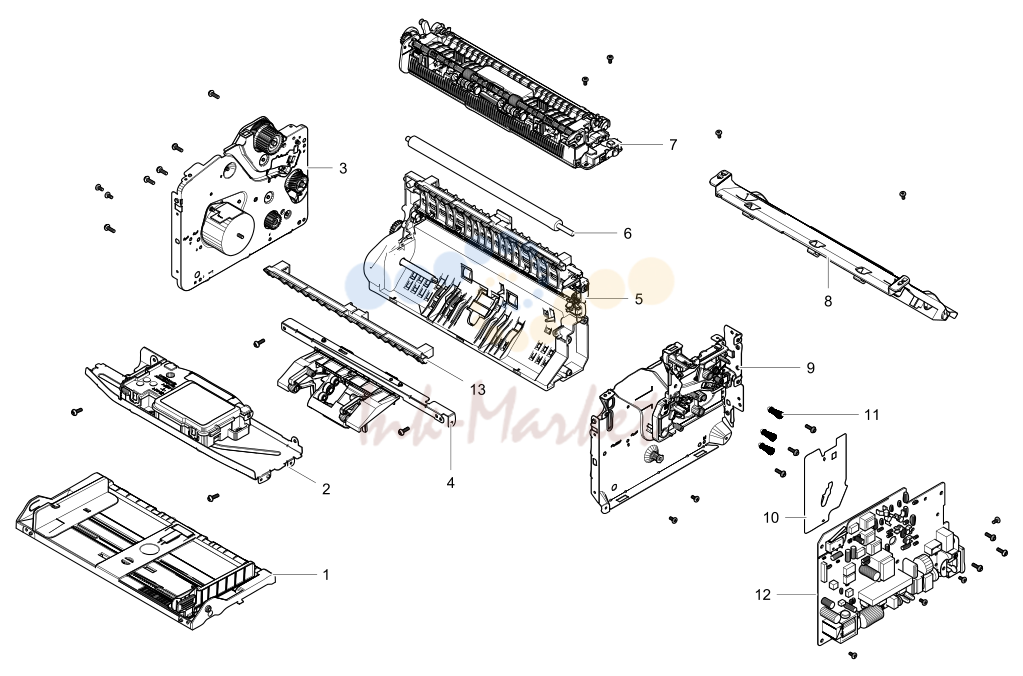

3. ExplodedViewsandPartsList

№	Артикул	Описание
1	JC93-00520A запросить цену →	FRAMEMAIN-BOTTOM;ML-2160,SEC
2	JC93-00519A запросить цену →	FRAMEMAIN-MIDDLE;ML-2160,SEC
3	JC93-00517B запросить цену →	FRAME-MAINLEFT;SL-M2022,SEC
4	JC93-00524A ✓ в наличии	FRAME-FEEDIDLE;ML-2160,SEC
5	JC93-00514A запросить цену →	FRAME-PATH;ML-2160,SEC
6	JC66-02709A ✓ в наличии	ROLLER-TRANSFER; Bluejay,12.5
7	JC91-01077A ✓ в наличии	FUSER;ML-2160,SEC,220V
8	JC63-03178A запросить цену →	COVER-LSU;ML-2160,HIPS,1.5,285.7,146.1,F
9	JC93-00518A запросить цену →	FRAMEMAIN-RIGHT;ML-2160,SEC
10	JC63-03182A запросить цену →	SHEET-INSULATOR HVPS
11	JC93-00402A запросить цену →	FRAME-TERMINAL;ML-2950ND,SEE
4		Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC91-01077A ✓ в наличии	FUSER;ML-2160,SEC,220V
1	JC63-02616A запросить цену →	COVER-EXIT;ML-1660,PC
2	6006-001078 запросить цену →	SCREW-TAPTYPE
3	JC66-02583A запросить цену →	GEAR-EXITDRV;ML-1660,POM,0.8/0.8,z24,z1
4	JC66-03058A запросить цену →	GEAR-EXIT
5	JC61-03782A запросить цену →	BUSH-SHAFT_EXIT
6	6107-002664 запросить цену →	SPRING-ES;SWPB,PI0.85,L24.4,OD7.0,14.25
7	JC91-01073A запросить цену →	FUSER-UPPER;ML-2160,SEC,220V
7-1	JC61-03968A запросить цену →	STOPPER-GEAR_FUSER;ML-1660,Rhodia
7-2	JC66-03083A запросить цену →	LEVER-JAM_L
6		Copyright© 1995-2013 SAMSUNG. All rights reserved.
7-3	JC63-03238A запросить цену →	COVER-LAMPL;ML-2160,PET+GF30,1.6
7-4	JC66-03080A запросить цену →	GEAR-FUSER
7-5	JC66-03089B запросить цену →	ROLLER-HEAT;ML-2160,20.25,AL5052,0.5,857
7-6	JC61-03970A запросить цену →	GUIDE-CLAW;ML-1660,PTFE,WHITE,CLAW
7-7	6107-002674 запросить цену →	SPRING-TS;SUS304,PI0.35,L6.475,ID3.2,OD3
7-8	4712-001091 ✓ в наличии	THERMOSTAT;AC125/250V,195+-5100
7-9	1404-001541 запросить цену →	THERMISTOR-NTC ASSY
7-10	JC63-03235A запросить цену →	COVER-FUSER
7-11	JC61-03755A ✓ в наличии	BUSH-HR_R
7-12	4713-001641 ✓ в наличии	LAMP-HALOGEN;230V,750W,287
7-13	JC66-03084A запросить цену →	LEVER-JAM R
7-14	JC63-03239A запросить цену →	COVER-LAMPR;ML-2160,PET+GF30,1.6
8	JC91-01070A ✓ в наличии	FUSER-EXITROLLER;ML-2160,SEC
8-1	JC66-03082A запросить цену →	SHAFT-EXIT F DOWN
8-2	JC73-40915B ✓ в наличии	RMO-RUBBEREXIT_DUP;ML-2150 SC
8-3	JC66-00934A ✓ в наличии	ROLLER-ROLLER-M_EXITFR;ML-1610,PTFE
8-4	JC61-03781A запросить цену →	HOLDER-EXIT F DOWN
8-5	JC66-02742A запросить цену →	ROLLER-EXIT_MAIN
8-6	6107-001163 ✓ в наличии	SPRING-CS;SUS,PI0.4,D3.9,L13,OD4.3
9	JC91-01071A запросить цену →	FUSER-LOWER;ML-2160,SEC,PR20pi
9-1	JC61-03783A запросить цену →	BRACKET-PR_L;ML-1660,SECC,1.2T,47.7
9-2	JC61-03756A ✓ в наличии	BUSH-PR
9-3	JC66-02716B ✓ в наличии	ROLLER-PRESSURE;ML-1660,8,SUM22or
9-4	JC61-03779A запросить цену →	FRAME;ML-1660,SECC,0.6,PRESS
9-5	JC61-03784A запросить цену →	BRACKET-PR_R;ML-1660,SECC,1.2T,46.7
10	JC63-03257A запросить цену →	COVER-FUSER DUMMY
0	JC93-00514A запросить цену →	FRAME-PATH;ML-2160,SEC
1	JC92-02288A запросить цену →	PBA-FEEDSENSOR;ML-1660,SEC,FEED
2	JC66-03049A ✓ в наличии	ACTUATOR-FEED;ML-2160,PC,2,39.2,28.9,NH
3	6107-002633 запросить цену →	SPRING-TS;SUS304,PI0.18,ID2.9,OD3.08,LEF
4	JC66-03050A ✓ в наличии	ACTUATOR-WIDTH
5	6107-001164 ✓ в наличии	SPRING-TS;SUS,PI0.15,D3.95,ID3.8,OD4.1
6	JC66-02598B ✓ в наличии	ROLLER-FEED;ML-2160,EPDM,CFRP,5
7	JC61-00604A запросить цену →	PLATE-P-SAW;ML-1400,SUS304,0.15,15.1,216
8	JC63-02625A запросить цену →	GROUND-SAW;ML-1660,SUS304,0.2,36.4,18.5,
9	JC63-03181A запросить цену →	GROUND-THV;ML-2160,SUS304,0.2,29.95,44.9
10	JC61-04430A запросить цену →	GUIDE-PAPER-PATH;ML-2160,HIPS,2,266.1,12
11	JC66-03068A запросить цену →	SHAFT-HOUSING PICK UP
8		Copyright© 1995-2013 SAMSUNG. All rights reserved.
12	JC47-00033B ✓ в наличии	CLUTCH-ELECTRIC;2.5,23,0.8,120mA,200Ohm
13	JC66-03061A запросить цену →	GEAR-FEED;ML-2160,POM,m0.8,z23,BLACK
14	JC61-03777A запросить цену →	BUSH-TRL;ML-1660,POM
15	JC61-70940A запросить цену →	SPRINGETC-TR(12);ML-5500,0.5,5,13,SUS30
16	JC61-03776A запросить цену →	BUSH-TRR;ML-1660,POM,Black
17	JC93-00522A ✓ в наличии	FRAME-HOLDERPAD;ML-2160,SEC
0	JC93-00517B запросить цену →	FRAME-MAINLEFT;SL-M2022,SEC
1	JC61-04437A запросить цену →	FRAME-LEFT;ML-2160,EGI-SECC,0.8,191,156.
2	JC66-03060A запросить цену →	GEAR-FEED DRV
3	JC66-03054A запросить цену →	GEAR-RDCN OPC
4	JC66-04022A запросить цену →	GEAR-OPC DRV OUT
5	JC66-03059A запросить цену →	GEAR-RDCN FEED
6	JC66-04021A запросить цену →	GEAR-OPC DRV IN
7	JC66-04051A запросить цену →	GEAR-FUSER DRV OUT
8	JC66-03056A запросить цену →	GEAR-RDCN FUSER
10		Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC93-00518A запросить цену →	FRAMEMAIN-RIGHT;ML-2160,SEC
1	JC61-04436A запросить цену →	FRAME-RIGHT
2	JC65-00053A ✓ в наличии	TERMINAL-CRUM;ML-2160,SUS304WPB,0.55
3	6107-002625 запросить цену →	SPRING-TS;SWPB,PI1.1,D7.5,ID6.4,OD8.6,2
4	JC63-03180A запросить цену →	GROUND-OPC; ML-2160,SUS301-CSP
5	6044-000001 запросить цену →	RING-CS;ID2.8,OD8,T0.25,BLACK,SK-5
6	6002-000308 запросить цену →	SCREW-TAPTYPE
7	JC63-03176A запросить цену →	COVER-CRUM;ML-2160,ABS,1.8,28.4,45.6,Bla
8	JC61-04431A запросить цену →	GUIDE-DEVERAILR;ML-2160,ABS,2,110.8,10
12		Copyright© 1995-2013 SAMSUNG. All rights reserved.
1	JC93-00520A запросить цену →	FRAMEMAIN-BOTTOM;ML-2160,SEC
1-1	JC61-04455A запросить цену →	ADJUST-R;ML-2160,HIPS,1.7,118.5,110,SGH8
1-2	JC61-04454A запросить цену →	ADJUST-L;ML-2160,HIPS,1.7,118.5,110,SGH8
1-3	JC67-00550A запросить цену →	PAD RUBBER-FRICTION
1-4	JC61-04445A запросить цену →	PLATE-BOTTOM
1-5	JG66-40003A запросить цену →	GEAR-PINION;SF4000,POM,1,Z16,WHT
1-6	JC66-03438A запросить цену →	DAMPER-SPONGE
2	JC93-00519A запросить цену →	FRAMEMAIN-MIDDLE;ML-2160,SEC
2-1	JC61-04434A запросить цену →	BRACKET-LSU;ML-2160,SECC,T0.8,266.1,74.6
2-2	JC63-03179A запросить цену →	COVER-MOTOR;ML-2160,ABS,2,48.6,64.7,Blac
2-3	JC61-04434A запросить цену →	BRACKET-LSU;ML-2160,SECC,T0.8,266.1,74.6
1	JC61-04438A запросить цену →	PLATE-IDLE-HOLDER
2	JC66-00529A запросить цену →	ROLLER-M-IDLEFEED;ML-1510,POM,DE8903
3	6107-003107 запросить цену →	SPRING-CS;SWPB,0.5,12.3,4.1,5.1,5,RIGHT
4	JC61-04446A запросить цену →	PLATE-GUIDE;ML-2160,HIPS,2.3,132.2,HIPS
5	JC66-03063A запросить цену →	LATCH-L;ML-2160,POM,11.6,48.9,20.4
6	JC61-04452A запросить цену →	STOPPER-PAPER;ML-2160,POM,6.3,34.5,F25-0
7	JC93-00525A ✓ в наличии	FRAME-PICKUP;ML-2160,SEC
7-1	JC61-04440A запросить цену →	HOUSING-PICKUP;ML-2160,ABS,2,HF0660i
7-2	JC66-03067A запросить цену →	SHAFT-PICKUP;ML-2160,PC,92.5,9,MOLD
7-3	JC61-02260A запросить цену →	HOLDER-SHAFT;CLX-6200FX,POM
7-4	JC61-02807A запросить цену →	SLEEVE-CLUTCH MP
7-5	6107-002958 запросить цену →	SPRING-TS;SWRS82A,10,8.13,9.7,RIGHT
14		Copyright© 1995-2013 SAMSUNG. All rights reserved.
7-6	JC61-04443A запросить цену →	COLLAR-MP
7-7	JC66-03066A запросить цену →	GEAR-JOINT
7-8	JB72-00845A запросить цену →	PMO-PICK UP CLUTCH SUB
7-9	JC61-02808A запросить цену →	SLEEVE-MP;ML-2855ND,6,41.4,10
7-10	JC66-03439A ✓ в наличии	ROLLER-PICKUP;ML-2160,EPDM
7-11	6031-001255 запросить цену →	WASHER-PLAIN
7-12	JB72-00819A запросить цену →	BUSH;SCX-1110F,POM,NTR
7-13	JC61-02503A запросить цену →	SLEEVE-ADF;CLX-3170FN,5,39.4,10,BLK
7-14	6107-003105 запросить цену →	SPRING-ES;SUS,0.3,15,3.9,4.48,20.25,RIGH
7-15	JC66-01918A запросить цену →	GEAR-IDLEPICKUP;CLX-3170FN,POM,0.5,20,
7-16	JC66-01755A запросить цену →	GEAR-FEED IDLE D
7-17	JC66-01910A запросить цену →	ROLLER-SHAFT ADFDRIVE
8	JC66-03062A запросить цену →	LATCH-R;ML-2160,POM,13.3,48.9,20.4
9	JC66-03581A запросить цену →	DAMPER-SPONGE ADF
