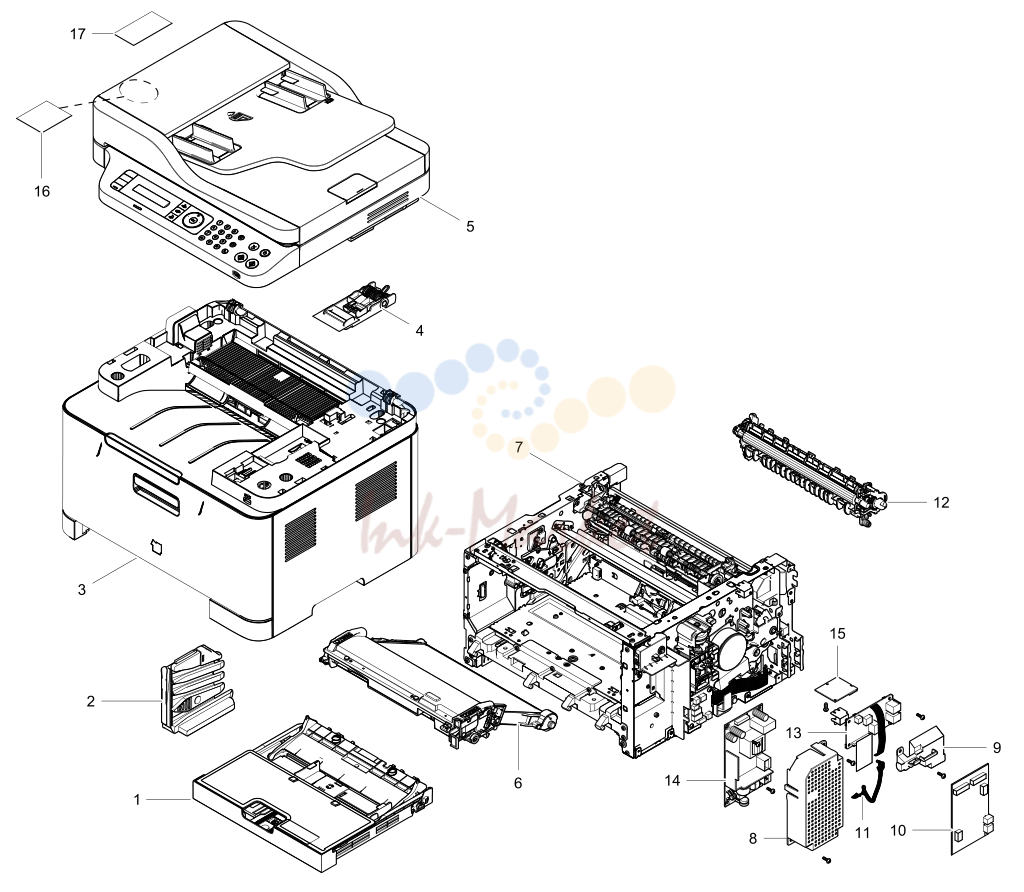

1. Exploded Views and Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | JC90-01142E ✓ в наличии | CASSETTE;C430,SEC,NON-MD | |
| 2 | JC96-06298A ✓ в наличии | CARTRIDGE-WTB;CLP-365W,SEC | |
| 3 | JC95-01592H запросить цену → | COVER;SL-C480FW | |
| 4 | JC93-00528B запросить цену → | FRAME-SCANNERHINGE;CLX-3305FW,SEE | |
| 5 | JC97-04712G запросить цену → | MFA;SL-C480FW,ETS | |
| 6 | JC96-06292B запросить цену → | TRANSFER-CARTRIDGE;CLP-365W,SEC | |
| 7 | JC93-00728R запросить цену → | FRAME-MAIN;C480,220v | |
| 8 | JC63-03861A запросить цену → | COVER-SMPS | |
| 9 | JC63-03862A запросить цену → | COVER-FAX;CLX-3305FW,ABS,1.6T,90,53.2 | |
| 10 | JC92-02821A запросить цену → | PBA-MAIN;C480,4L,96.75*130,4in1W | |
| 11 | JC39-01868A запросить цену → | HARNESS-BLDC | |
| 12 | JC93-00708A ✓ в наличии | FRAME-TRANSFER;CLP-365 | |
| 13 | JC92-02569A запросить цену → | PBA-LIU;cuhead,CX95110-22Z,SPI,3.3V,90MM | |
| 14 | JC44-00214A запросить цену → | SMPS-V2;CLP-365W,Carlsen,Flyback,60W,220 | |
| 15 | JC92-02766A запросить цену → | PBA-WNPC;PRT/MFPSeg.1,WISOL,Broadcom | |
| 16 | JC68-03012A запросить цену → | LABEL ETC-NFC TECTILE STICKER | |
| 17 | JC68-03048B запросить цену → | LABEL VER-INFORMATION | |
| 2 | Copyright© 1995-2013 SAMSUNG. All rights reserved. |

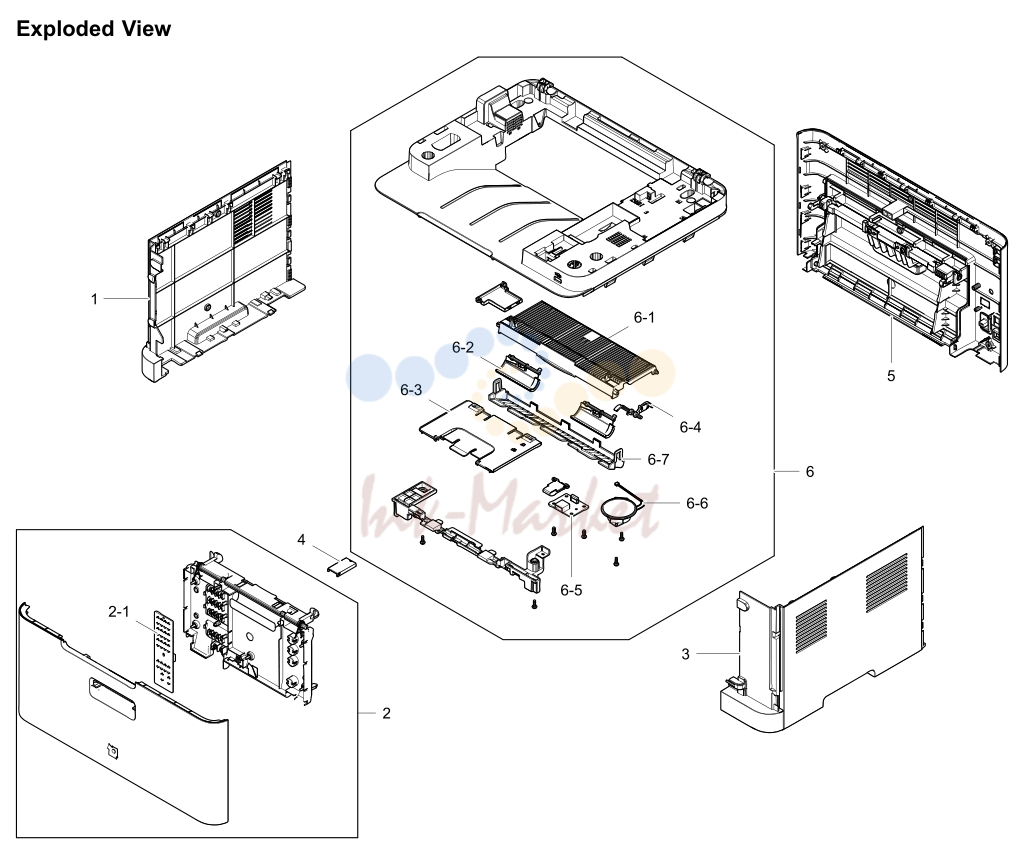

2. Exploded Views and Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | JC63-03548B запросить цену → | COVER-LEFT | |
| 2 | JC95-02021A запросить цену → | COVER-FRONT;SL-C480 | |
| 2-1 | JC92-02824A запросить цену → | PBA-CRUMJOINT;C480,1L,123.5x46.5 | |
| 3 | JC63-03552B запросить цену → | COVER-RIGHT; SL-C480,ABS,CREWM | |
| 4 | JC63-01574A запросить цену → | COVER-CABLE;CLP-310,POM,T1.5,19.7,37.3,H | |
| 5 | JC95-01596E запросить цену → | COVER-REAR;SL-C480FW,CREAMWHITE | |
| 6 | JC95-01590F запросить цену → | COVER-MIDDLE;SL-C480FW | |
| 6-1 | JC63-03541A запросить цену → | COVER-JAM | |
| 6-2 | JC66-02748A запросить цену → | ACTUATOR-SUB STACKER | |
| 6-3 | JC61-05008B запросить цену → | GUIDE-EXTENSION LARGE | |
| 6-4 | JC66-03362A запросить цену → | ACTUATOR-OUTFULL | |
| 6-5 | JC92-02048A запросить цену → | PBA-USB HOST | |
| 6-6 | 3001-002207 запросить цену → | SPEAKER;0.3W,8Ohm,81dB,400Hz | |
| 6-7 | JC63-03570A запросить цену → | COVER-EXIT | |
| 4 | Copyright© 1995-2013 SAMSUNG. All rights reserved. |

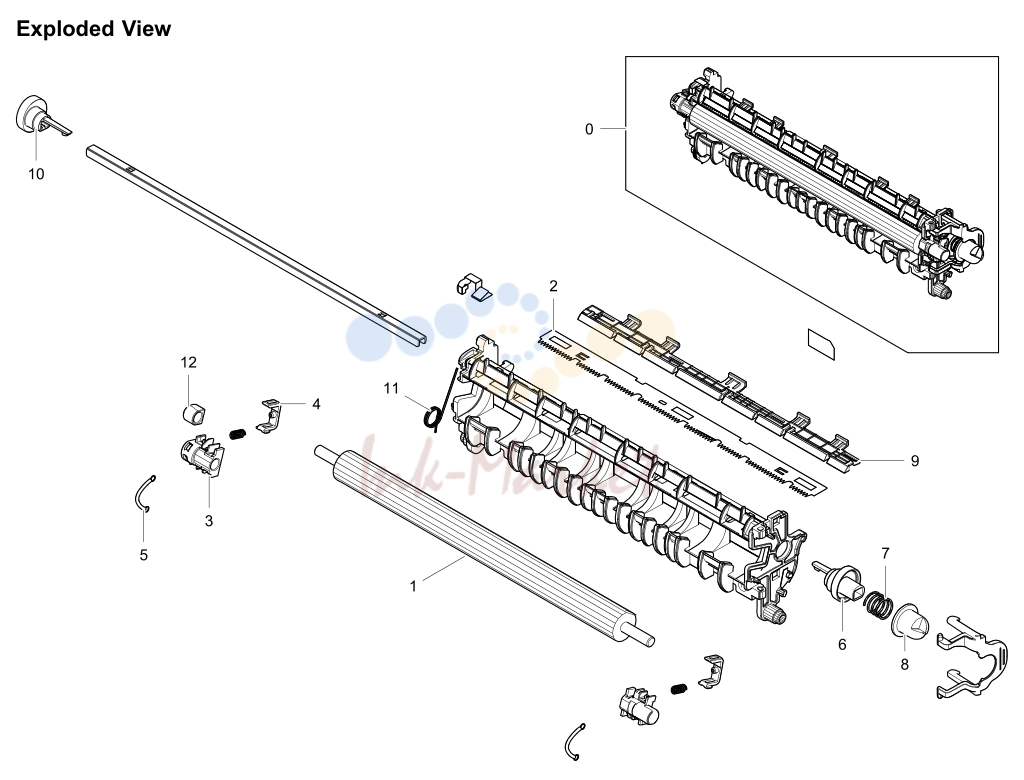

3. Exploded Views and Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 0 | JC93-00708A ✓ в наличии | FRAME-TRANSFER;CLP-365 | |
| 1 | JC66-03353A ✓ в наличии | ROLLER TR-TRANSFER; Calsen,-,SCF | |
| 2 | JC70-10232A запросить цену → | IPR-PLATESAW;ML-80,STS304,T0.1 | |
| 3 | JC61-05658A запросить цену → | HOLDER-SHAFT L | |
| 4 | JC61-05655A запросить цену → | HOLDER-TR CAM | |
| 5 | 6107-001542 запросить цену → | SPRING-ES;SWP,PI0.45,L34.1,ID3,OD3.9 | |
| 6 | JC66-03789A запросить цену → | CAM-TRR;CLP-365,POM,2.0,30,WHITE,HB | |
| 7 | 6107-003276 запросить цену → | SPRING-CS;SWPB,0.9,12,12.1,FREE | |
| 8 | JC67-00671A запросить цену → | COUPLER-TR;CLP-365,POM,13,WHITE | |
| 9 | JC61-04156A запросить цену → | HOLDER-SAWPLATE;CLP-325,HIPS,1.2,9.6,21 | |
| 10 | JC66-03788A запросить цену → | CAM-TRL;CLP-365,POM,2,20,WHITE,HB | |
| 11 | 6107-003280 запросить цену → | SPRING-TS;SWP,ZINCWHITE,0.8,25/16,8,RIG | |
| 12 | JC61-04944A запросить цену → | HOLDER-CHARGE | |
| 6 | Copyright© 1995-2013 SAMSUNG. All rights reserved. |

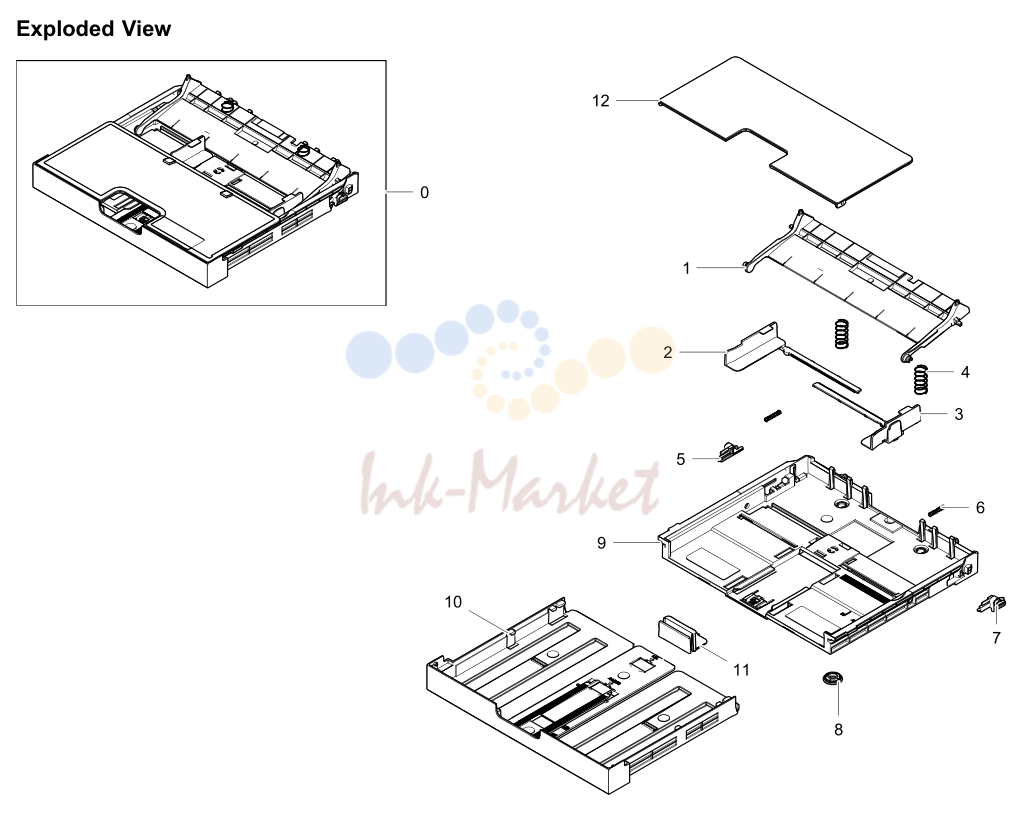

4. Exploded Views and Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 0 | JC90-01142E ✓ в наличии | CASSETTE;C430,SEC,NON-MD | |
| 1 | JC61-04940B запросить цену → | PLATE-KNOCK UP; C430,ABS,CREAM | |
| 2 | JC61-04937B запросить цену → | GUIDE-ADJUST CASSETTE L | |
| 3 | JC61-04936B запросить цену → | GUIDE-ADJUST CASSETTE R | |
| 4 | 6107-001240 запросить цену → | SPRING-CS; SUS304-WPB,GROUND | |
| 5 | JC61-02127A запросить цену → | GUIDE-KNOCKUP L | |
| 6 | JG61-70531A запросить цену → | SPRING ETC-LOCKER,PLATE | |
| 7 | JC61-02128A запросить цену → | GUIDE-KNOCKUP R | |
| 8 | JC66-03004A запросить цену → | GEAR-PINION | |
| 9 | JC61-04951B запросить цену → | FRAME-SEMICASSETTE;C430,ABS,CREAM | |
| 10 | JC61-04935C запросить цену → | SUPPORT-CASSETTE EXTENSION | |
| 11 | JC61-04934B запросить цену → | STOPPER-PAPER REAR | |
| 12 | JC63-03487A запросить цену → | COVER;CLP-360,PC,GRAY | |
| 8 | Copyright© 1995-2013 SAMSUNG. All rights reserved. |

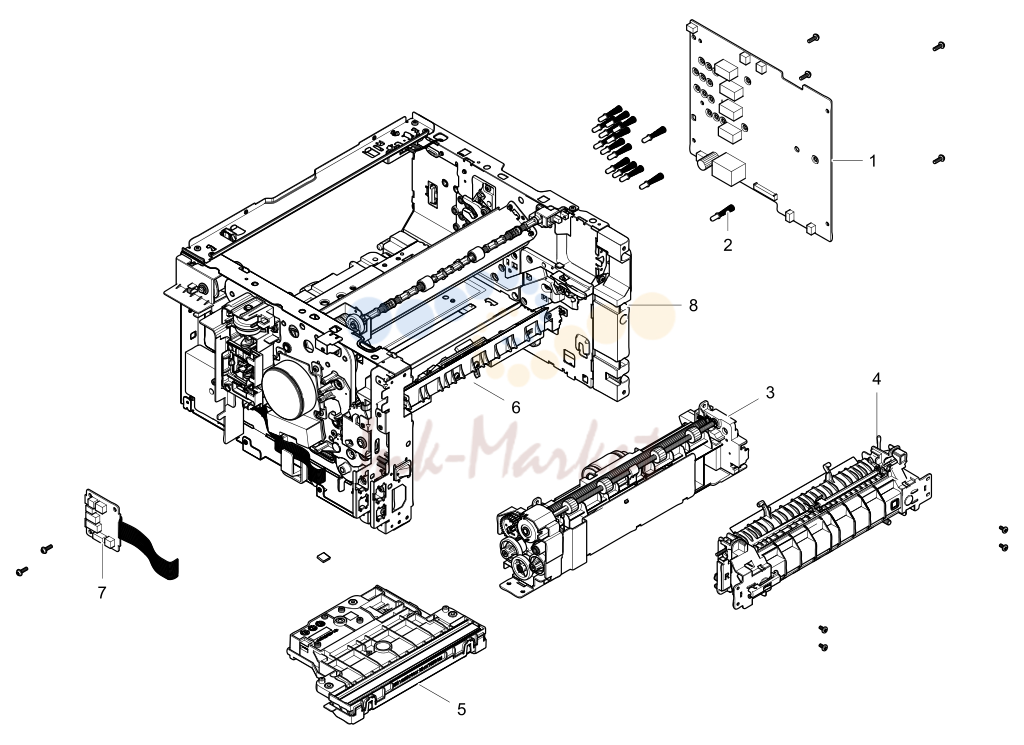

5. Exploded Views and Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | JC44-00215B запросить цену → | HVPS-CARLSENS;24V,21.6V~27.6V,MAX | |
| 2 | JC93-00734A запросить цену → | FRAME-TERMINAL;CLP-365W,SEC | |
| 3 | JC93-01225A запросить цену → | FRAME-BASEPAPERPATH;C430,SEC | |
| 4 | JC91-01080A ✓ в наличии | FUSER;CLP-365W,SEC,WORLD,220V | |
| 5 | JC97-04058A ✓ в наличии | LSU;CLP-365W,SEC,Single,A4(Ltr),600,S2,7 | |
| 6 | JC93-00729B запросить цену → | FRAME;CLX-3305W,SEC | |
| 7 | JC92-02489A запросить цену → | PBA-CONNECTOR | |
| 8 | JC61-04961A запросить цену → | FRAME-DUMMY MFP | |
| 0 | JC91-01080A ✓ в наличии | FUSER;CLP-365W,SEC,WORLD,220V | |
| 1 | JC66-02716B ✓ в наличии | ROLLER FUSER-PRESSURE | |
| 2 | JC61-04989A запросить цену → | GUIDE-INPUT | |
| 3 | 1404-001740 запросить цену → | THERMISTOR-NTC ASSY | |
| 4 | JC66-03355A запросить цену → | GEAR-FUSER | |
| 5 | JC61-04984A запросить цену → | BUSH-PR R | |
| 6 | JC66-03326A запросить цену → | ROLLER FUSER-HEAT | |
| 10 | Copyright© 1995-2013 SAMSUNG. All rights reserved. | ||
| 7 | 4713-001662 запросить цену → | LAMP-HALOGEN;230V,850W | |
| 8 | 4712-001091 ✓ в наличии | THERMOSTAT;AC125/250V,195+-5100 | |
| 9 | JC61-02423A запросить цену → | SPRINGETC-EXIT;CLP-310,SUS304WPB,PI0.3 | |
| 10 | JC66-03359A запросить цену → | ACTUATOR-EXIT | |
| 11 | 6107-001507 запросить цену → | SPRING-TS | |
| 12 | JC61-04990A запросить цену → | GUIDE-OUTPUT | |
| 13 | JC66-03871A запросить цену → | ROLLER FUSER-PRESSURE SHAFT | |
| 14 | JC63-03522A запросить цену → | COVER-UPPER;CLP-365W,PC,SEC,NH-1035 | |
| 15 | JC61-04987A запросить цену → | FRAME-LOWER | |
| 16 | JC67-00674A запросить цену → | CAP-RESISTOR;CLP-365W,PC,46,14.7 | |
| 17 | JC39-00521A запросить цену → | CBF HARNESS-FUSER REC | |
| 18 | JC39-01701A запросить цену → | HARNESS-FUSER AC | |
| 0 | JC93-01225A запросить цену → | FRAME-BASEPAPERPATH;C430,SEC | |
| 1 | JC98-01960A запросить цену → | BOARD-EMPTY SENSOR | |
| 2 | JC66-03321A запросить цену → | ACTUATOR-FEED | |
| 3 | JC93-00549A ✓ в наличии | DRIVE-PICK UP | |
| 4 | JC33-00025B ✓ в наличии | SOLENOID-MANUAL; SCX-5135ND,DC | |
| 5 | JC47-00033C запросить цену → | CLUTCH-ELECTRIC;2.5,36,0.6,120mA,200Ohm | |
| 6 | JC66-03824A запросить цену → | GEAR-RDCNPH3; CLP-365W,POM,M0.8/ | |
| 7 | JC66-03825A запросить цену → | GEAR-RDCNPICK-UP;CLP-365W,POM,M0.6 | |
| 12 | Copyright© 1995-2013 SAMSUNG. All rights reserved. | ||
| 8 | JC66-03826A запросить цену → | GEAR-RDCNREGI;CLP-365W,POM,M0.6/ | |
| 9 | JC66-03813A запросить цену → | GEAR-IDLE REGI | |
| 10 | JC61-01548A ✓ в наличии | HOLDER-M-CAM | |
| 11 | JC61-05049A запросить цену → | HOLDER-SHAFT IDLE | |
| 12 | 6107-001309 запросить цену → | SPRING-CS;SWP-B,PI0.5,L10,ID4.0,OD5.0 | |
| 13 | JC39-01704A запросить цену → | HARNESS-COVER S/W | |
| 14 | JC93-00555A запросить цену → | FRAME BASE-HOLDER PAD | |
| 15 | JC66-03322A запросить цену → | ACTUATOR-EMPTY | |
| 16 | JC66-03317A запросить цену → | ROLLERIDLE-REGI;CLP-360,EPDM,SUM22,6 | |
| 17 | JC66-04912A запросить цену → | SHAFT-FEEDIDLE;SUM22,237,8,STEEL | |
| 18 | JC61-05648A запросить цену → | GUIDE-PATH LOWER | |
| 19 | JC93-00553A ✓ в наличии | FRAMEBASE-PICKUP;CLP-365W,SEC,USA | |
| 19-1 | JC61-01714A запросить цену → | STOPPER-PICK_UP L | |
| 19-2 | JC61-05815A запросить цену → | HOUSING-PICKUP A | |
| 19-3 | JC61-02389A запросить цену → | HOUSING-PICKUPB;CLP-310,POMF20-02,1.0, | |
| 19-4 | JC66-03786A запросить цену → | CAM-CTD | |
| 19-5 | JC73-00309A ✓ в наличии | ROLLER IDLE-RUBBER-PICK_UP | |
| 1 | JC93-00714A запросить цену → | DRIVE;SEC,SCANLOWER,CLP-365W | |
| 1-1 | JC92-01986A запросить цену → | PBA-SUB-DEVEHOME | |
| 1-2 | JC47-00033C запросить цену → | CLUTCH-ELECTRIC;2.5,36,0.6,120mA,200Ohm | |
| 1-3 | JC31-00091B запросить цену → | MOTOR BLDC | |
| 2 | JC47-00007F запросить цену → | CLUTCH-ITBCAM;8,33,0.8,133mA,180Ohm | |
| 3 | JC66-03829A запросить цену → | GEAR-RDCNPH2; CLP-365W,POM,M0.5/ | |
| 4 | JC66-03828A запросить цену → | GEAR-RDCNT2CAM;CLP-365W,POM,M0.5 | |
| 5 | JC32-00014A запросить цену → | SENSOR-CTD; SENSOR-CTD,0 ~ | |
| 6 | 0604-001415 ✓ в наличии | PHOTO-INTERRUPTER;TR,DIP-4,BK | |
| 7 | JC39-01704A запросить цену → | HARNESS-COVER S/W | |
| 14 | Copyright© 1995-2013 SAMSUNG. All rights reserved. | ||
| 8 | JC91-01078A ✓ в наличии | FUSER-ROLLEREXIT;CLP-360,SEC,WORLD | |
| 9 | JC61-05650A запросить цену → | GUIDE-CASSETTEL;CLP-365W,HIPS,1.5,33.86 | |
| 10 | JC61-05649A запросить цену → | GUIDE-CASSETTER;CLP-365W,HIPS,1.5,35.85 | |
| 11 | JC61-05677A запросить цену → | GUIDE-BASE FRONT HINGE | |
| 12 | JC61-05753A запросить цену → | HOLDER-CLUTCH_ITB | |
| 13 | JC61-05758A запросить цену → | HOLDER-T2 CLUTCH | |
| 14 | JC61-04960A запросить цену → | HOUSING-HARNESS | |
| 15 | JC61-05647A запросить цену → | GUIDE-PATHUPPER;CLP-365W,HIPS,1.5,30.35 | |
| 16 | JC66-03790A запросить цену → | SHAFT-COUPLER | |
| 17 | JC66-03349A запросить цену → | SHAFT-ITB CLEAN CAM C | |
| 18 | JC64-00856A запросить цену → | LOCKER-ITB_LEFT | |
| 19 | JC64-00855A запросить цену → | LOCKER-ITB_RIGHT | |
| 20 | JC92-02568A запросить цену → | PBA-ERASER;CLX-360,SEC,ERASER,FR1,1L, | |
| 21 | JC92-01993A запросить цену → | PBA-SUB-WASTE |

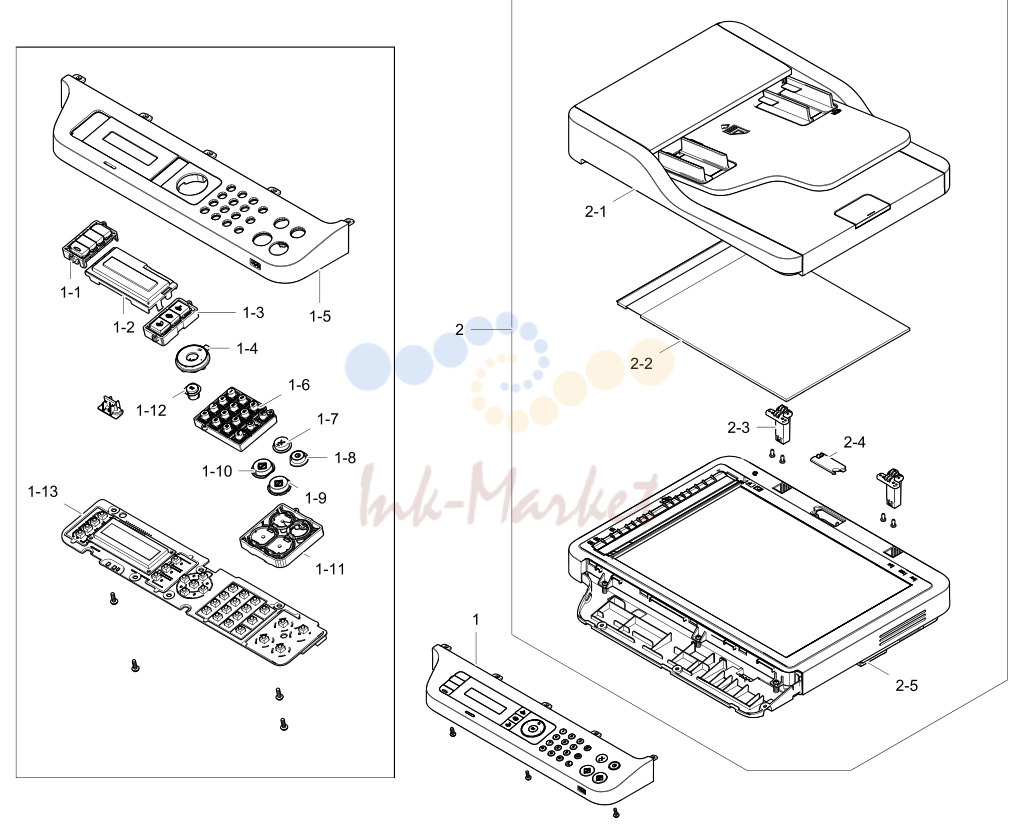

6. ExplodedViewsandPartsList
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | JC97-04709G запросить цену → | OPE;SL-C480FW,ETS | |
| 1-1 | JC64-00772E запросить цену → | KEY-FUNCTION | |
| 1-2 | JC63-03571A запросить цену → | COVER-LCD;CLX-3305FW,PC,2.4T,86.35,40.32 | |
| 1-3 | JC64-00765A запросить цену → | KEY-FAX;CLX-3305FW,ABS,50.34*26.46,2.0T, | |
| 1-4 | JC64-00766A запросить цену → | KEY-MENU | |
| 1-5 | JC63-05274G запросить цену → | COVER-OPE;SL-C480FW,ABS,ETS,SPLIT | |
| 1-6 | JC64-00774A запросить цену → | KEY-TEL;CLX-3305FW,ABS,62.9*53.11,1.0T,S | |
| 16 | Copyright© 1995-2013 SAMSUNG. All rights reserved. | ||
| 1-7 | JC64-00813A запросить цену → | KEY-STOP;CLP-680ND,ABS,14.15,SPLIT | |
| 1-8 | JC64-00812A запросить цену → | KEY-POWER | |
| 1-9 | JC64-00820A запросить цену → | KEY-START-COLOR | |
| 1-10 | JC64-00819A запросить цену → | KEY-START-BLACK | |
| 1-11 | JC63-03846A запросить цену → | COVER-KEY HOLDER | |
| 1-12 | JC64-00757A запросить цену → | KEY-OK;CLX-3305FW,ABS,11.04,2.0T,SPLITB | |
| 1-13 | JC92-02823A запросить цену → | PBAOPE;C480,Text,4in1,308x64 | |
| 2 | JC97-04714A запросить цену → | SCANNER;C480,SEC | |
| 2-1 | JC97-04615A запросить цену → | ADF;SL-C480,SEC | |
| 2-2 | JC63-02569A запросить цену → | SHEET-WHITE;FIT,PP,3.6,216,250.2,White,9 | |
| 2-3 | JC97-03191A ✓ в наличии | ETC-MEA UNIT-HINGE L; SC | |
| 2-4 | JC63-03545A запросить цену → | COVER-CONNECTOR | |
| 2-5 | JC97-04070A запросить цену → | PLATEN;CLX-3305FW,SEE | |
| 1 | JC97-04072A запросить цену → | PLATEN-LOWER;CLX-3305FW,SEE | |
| 1-1 | JC63-03974A запросить цену → | COVER-JAM HOLDER | |
| 1-2 | JC63-03554A запросить цену → | COVER-SCAN LOWER | |
| 1-3 | JC39-01714A ✓ в наличии | FLAT CABLE-CIS | |
| 1-4 | JC39-02445A запросить цену → | HARNESS-ADF JOINT | |
| 1-5 | 0604-001415 ✓ в наличии | PHOTO-INTERRUPTER;TR,DIP-4,BK | |
| 18 | Copyright© 1995-2013 SAMSUNG. All rights reserved. | ||
| 1-6 | 6107-002981 запросить цену → | SPRING-ETC;SUS304,0.5,9,6.5,2.4,LEFT | |
| 1-7 | JC97-03968B запросить цену → | SCANNER-PLATENFLA;CLX-3305FW,SEE | |
| 2 | JC97-04071D запросить цену → | PLATEN-UPPER;CLX-3305FW,SEC | |
| 3 | JC97-04066A ✓ в наличии | PLATEN-SHEET;SCX-4729FD,SEE |
