Samsung SL-C430W — каталог запчастей со схемами

Содержание

1. Exploded Views and Parts List
2. Exploded Views and Parts List
3. Exploded Views and Parts List
4. Exploded Views and Parts List
5. Exploded Views and Parts List

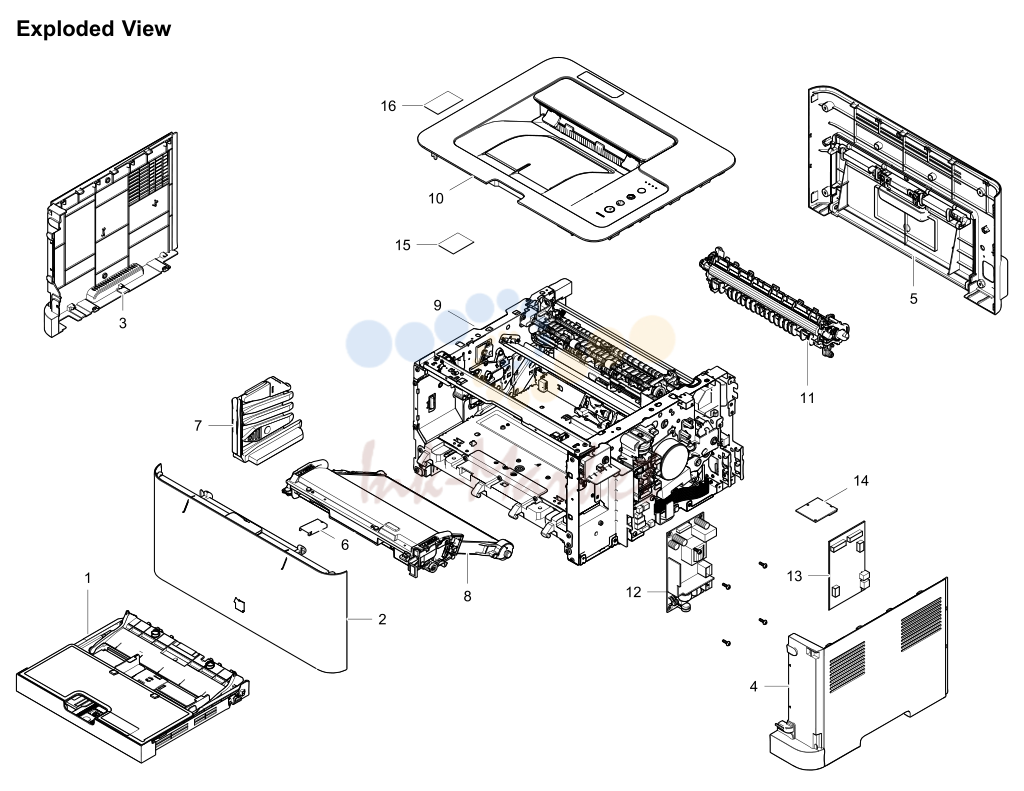

1. Exploded Views and Parts List

№	Артикул	Описание
1	JC90-01142E ✓ в наличии	CASSETTE;C430,SEC,NON-MD
2	JC95-02019A запросить цену →	COVER-FRONT;SL-C430
3	JC63-03531B запросить цену →	COVER-LEFT;CLP-360,ABS,LENOVO,CREAM
4	JC63-03567B запросить цену →	COVER-RIGHT;CLP-360,ABS,2.0T,CREAM
5	JC95-01588E запросить цену →	COVER-REAR;SL-C430W
6	JC63-01574A запросить цену →	COVER-CABLE;CLP-310,POM,T1.5,19.7,37.3,H
7	JC96-06298A ✓ в наличии	CARTRIDGE-WTB;CLP-365W,SEC
8	JC96-06292B запросить цену →	TRANSFER-CARTRIDGE;CLP-365W,SEC
9	JC93-00728P запросить цену →	FRAME-MAIN;C430,220v
10	JC95-02018B запросить цену →	COVER-TOP;SL-C430W
11	JC93-00708A ✓ в наличии	FRAME-TRANSFER;CLP-365
12	JC44-00214A запросить цену →	SMPS-V2;CLP-365W,Carlsen,Flyback,60W,220
13	JC92-02813C запросить цену →	PBA MAIN
14	JC92-02766A запросить цену →	PBA-WNPC;PRT/MFPSeg.1,WISOL,Broadcom
15	JC68-03012A запросить цену →	LABEL ETC-NFC TECTILE STICKER
16	JC68-03048B запросить цену →	LABEL VER-INFORMATION
2		Copyright© 1995-2013 SAMSUNG. All rights reserved.

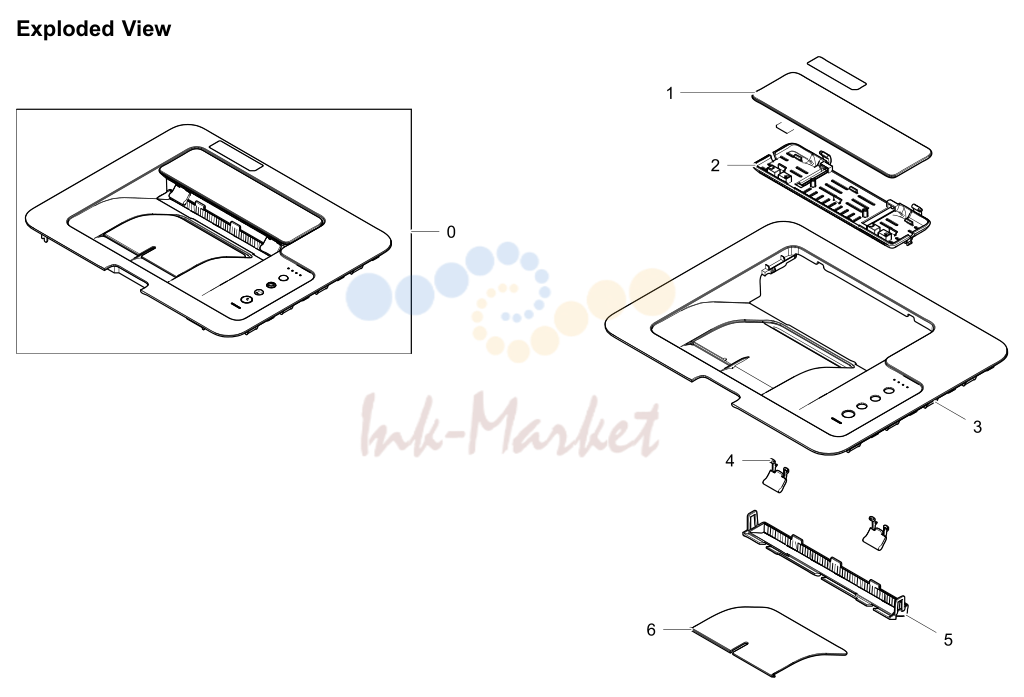

2. Exploded Views and Parts List

№	Артикул	Описание
0	JC95-02018B запросить цену →	COVER-TOP;SL-C430W
1	JC63-03533A запросить цену →	COVER-DUST;CLP-365W,ABS,2.0T,229.9,70.8,
2	JC63-03534A запросить цену →	COVER-JAM;CLP-365W,ABS,2.0T,228.6,67.8,S
3	JC63-05272B запросить цену →	COVER-TOP; SL-C430W,ABS,SEE,SPLIT
4	JC67-00603A запросить цену →	MACHINERYETC-PMOSUBSTACKER
5	JC63-03569A запросить цену →	COVER-EXIT;CLP-365W,ABS+PC,2.0T,240,32.5
6	JC61-05006A запросить цену →	STACKER-MAIN
7	JC63-03568A запросить цену →	COVER-TOP DUMMY
8	JC92-02826A запросить цену →	PBAOPE;C430,SEC,45.75*130
9	JC63-03535A запросить цену →	COVER-KEY-HOLDER
4		Copyright© 1995-2013 SAMSUNG. All rights reserved.

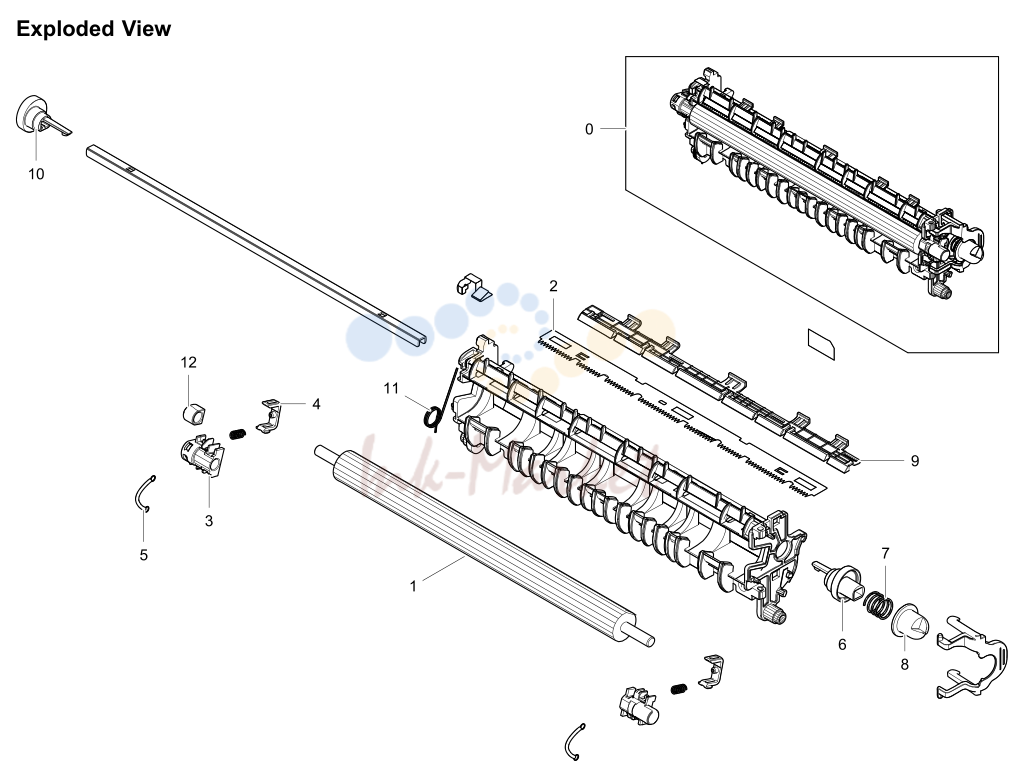

3. Exploded Views and Parts List

№	Артикул	Описание
0	JC93-00708A ✓ в наличии	FRAME-TRANSFER;CLP-365
1	JC66-03353A ✓ в наличии	ROLLERTR-TRANSFER;Calsen,2606,21818
2	JC70-10232A запросить цену →	IPR-PLATESAW;ML-80,STS304,T0.1
3	JC61-05658A запросить цену →	HOLDER-SHAFT L
4	JC61-05655A запросить цену →	HOLDER-TR CAM
5	6107-001542 запросить цену →	SPRING-ES;SWP,PI0.45,L34.1,ID3,OD3.9
6	JC66-03789A запросить цену →	CAM-TRR;CLP-365,POM,34.6,WHITE,HB
7	6107-003276 запросить цену →	SPRING-CS;SWPB,0.8,15,13.5,FREE
8	JC67-00671A запросить цену →	COUPLER-TR;CLP-365,POM,16.6,WHITE
9	JC61-04156A запросить цену →	HOLDER-SAWPLATE;CLP-325,HIPS,1.2,9.6,21
10	JC66-03788A запросить цену →	CAM-TRL;CLP-365,POM,34.4,WHITE,HB
11	6107-003280 запросить цену →	SPRING-TS;SWPB,ZINCWHITE,0.8,29/10,9.6,
12	JC61-04944A запросить цену →	HOLDER-CHARGE
6		Copyright© 1995-2013 SAMSUNG. All rights reserved.

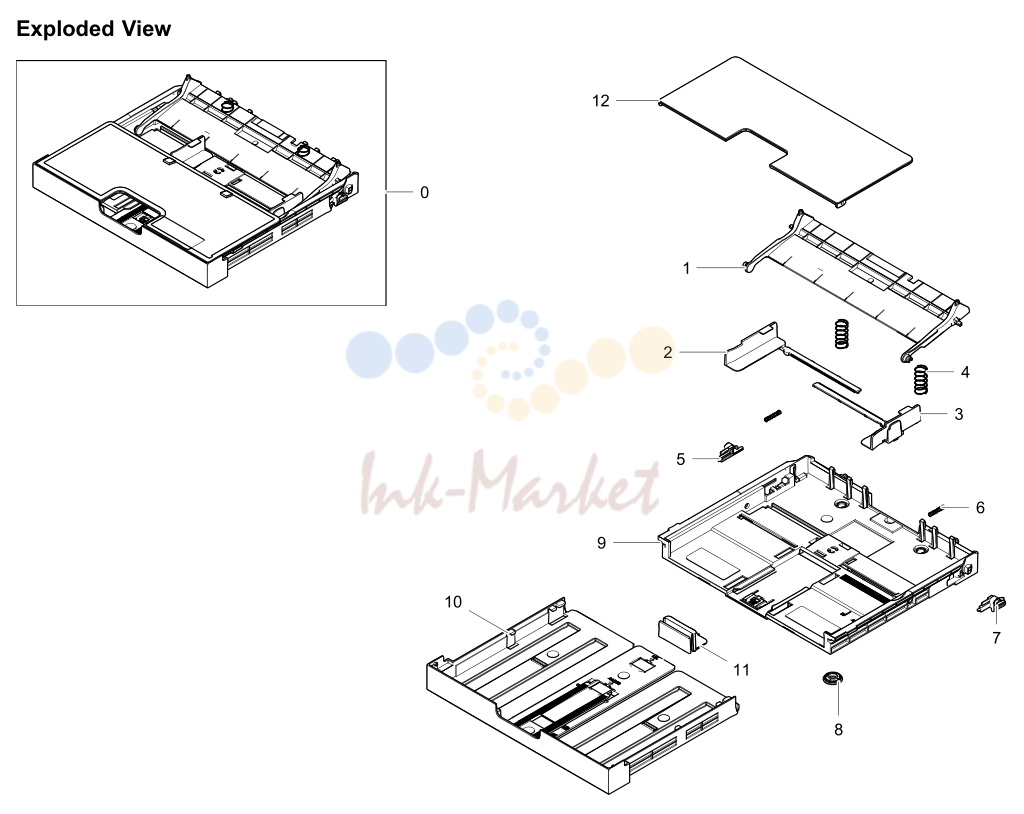

4. Exploded Views and Parts List

№	Артикул	Описание
0	JC90-01142E ✓ в наличии	CASSETTE;C430,SEC,NON-MD
1	JC61-04940B запросить цену →	PLATE-KNOCK UP; C430,ABS,CREAM
2	JC61-04937B запросить цену →	GUIDE-ADJUST CASSETTE L
3	JC61-04936B запросить цену →	GUIDE-ADJUST CASSETTE R
4	6107-001240 запросить цену →	SPRING-CS; SUS304-WPB,GROUND
5	JC61-02127A запросить цену →	GUIDE-KNOCKUP L
6	JG61-70531A запросить цену →	SPRING ETC-LOCKER,PLATE
7	JC61-02128A запросить цену →	GUIDE-KNOCKUP R
8	JC66-03004A запросить цену →	GEAR-PINION
9	JC61-04951B запросить цену →	FRAME-SEMICASSETTE;C430,ABS,CREAM
10	JC61-04935C запросить цену →	SUPPORT-CASSETTE EXTENSION
11	JC61-04934B запросить цену →	STOPPER-PAPER REAR
12	JC63-03487A запросить цену →	COVER;CLP-360,PC,TRANSPARENT
8		Copyright© 1995-2013 SAMSUNG. All rights reserved.

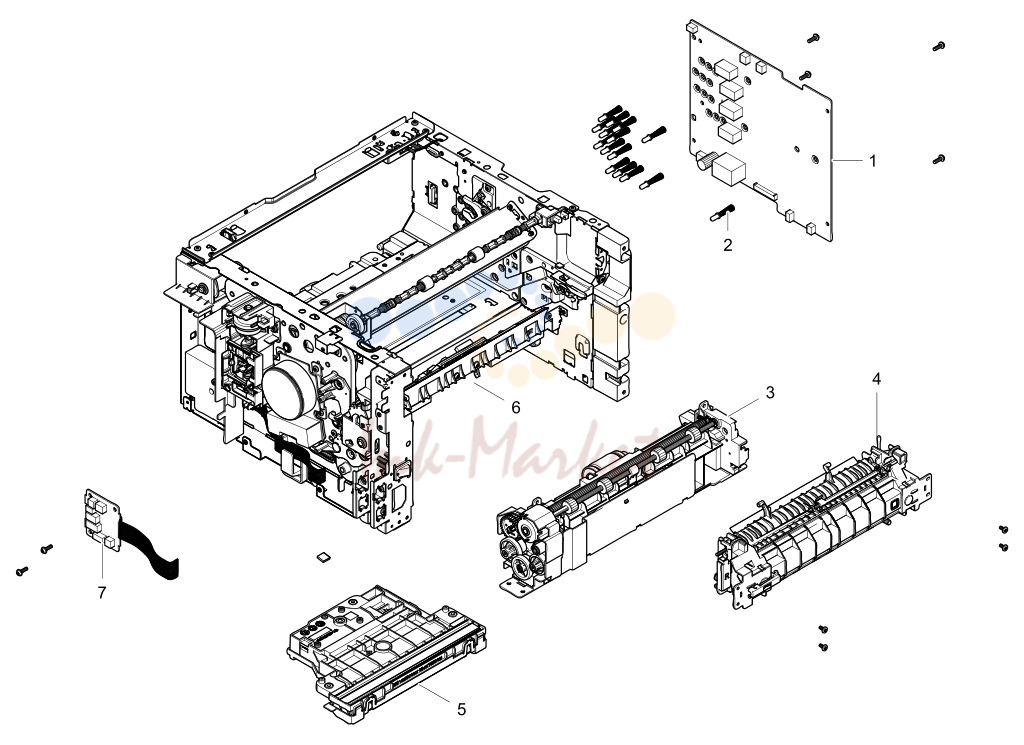

5. Exploded Views and Parts List

№	Артикул	Описание
1	JC44-00215B запросить цену →	HVPS-CARLSENS;24V,21.6V~27.6V,MAX
2	JC93-00734A запросить цену →	FRAME-TERMINAL;CLP-365W,SEC
3	JC93-01225A запросить цену →	FRAME-BASEPAPERPATH;C430,SEC
4	JC91-01080A ✓ в наличии	FUSER;CLP-365W,SEC,WORLD,220V
5	JC97-04058A ✓ в наличии	LSU;CLP-365W,SEC,Single,A4(Ltr),600,S2,7
6	JC93-00729A запросить цену →	FRAME;CLP-365W,SEC
7	JC92-02489A запросить цену →	PBA-CONNECTOR
0	JC91-01080A ✓ в наличии	FUSER;CLP-365W,SEC,WORLD,220V
1	JC66-02716B ✓ в наличии	ROLLER FUSER-PRESSURE
2	JC61-04989A запросить цену →	GUIDE-INPUT
3	1404-001740 запросить цену →	THERMISTOR-NTC ASSY
4	JC66-03355A запросить цену →	GEAR-FUSER
5	JC61-04984A запросить цену →	BUSH-PR R
6	JC66-03326A запросить цену →	ROLLER FUSER-HEAT
10		Copyright© 1995-2013 SAMSUNG. All rights reserved.
7	4713-001662 запросить цену →	LAMP-HALOGEN;230V,850W
8	4712-001091 ✓ в наличии	THERMOSTAT;AC125/250V,195+-5100
9	JC61-02423A запросить цену →	SPRINGETC-EXIT;CLP-310,SUS304WPB,PI0.3
10	JC66-03359A запросить цену →	ACTUATOR-EXIT
11	6107-001507 запросить цену →	SPRING-TS
12	JC61-04990A запросить цену →	GUIDE-OUTPUT
13	JC66-03871A запросить цену →	ROLLER FUSER-PRESSURE SHAFT
14	JC63-03522A запросить цену →	COVER-UPPER;CLP-365W,PC,SEC,NH-1035
15	JC61-04987A запросить цену →	FRAME-LOWER
16	JC67-00674A запросить цену →	CAP-RESISTOR;CLP-365W,PC,46,14.7
17	JC39-00521A запросить цену →	CBF HARNESS-FUSER REC
18	JC39-01701A запросить цену →	HARNESS-FUSER AC
0	JC93-01225A запросить цену →	FRAME-BASEPAPERPATH;C430,SEC
1	JC98-01960A запросить цену →	BOARD-EMPTY SENSOR
2	JC66-03321A запросить цену →	ACTUATOR-FEED
3	JC93-00549A ✓ в наличии	DRIVE-PICK UP
4	JC33-00025B ✓ в наличии	SOLENOID-MANUAL; SCX-5135ND,DC
5	JC47-00033C запросить цену →	CLUTCH-ELECTRIC;2.5,36,0.6,120mA,200Ohm
6	JC66-03824A запросить цену →	GEAR-RDCNPH3; CLP-365W,POM,M0.8/
7	JC66-03825A запросить цену →	GEAR-RDCNPICK-UP;CLP-365W,POM,M0.6
12		Copyright© 1995-2013 SAMSUNG. All rights reserved.
8	JC66-03826A запросить цену →	GEAR-RDCNREGI;CLP-365W,POM,M0.6/
9	JC66-03813A запросить цену →	GEAR-IDLE REGI
10	JC61-01548A ✓ в наличии	HOLDER-M-CAM
11	JC61-05049A запросить цену →	HOLDER-SHAFT IDLE
12	6107-001309 запросить цену →	SPRING-CS;SWP-B,PI0.5,L10,ID4.0,OD5.0
13	JC39-01704A запросить цену →	HARNESS-COVER S/W
14	JC93-00555A запросить цену →	FRAME BASE-HOLDER PAD
15	JC66-03322A запросить цену →	ACTUATOR-EMPTY
16	JC66-03317A запросить цену →	ROLLERIDLE-REGI;CLP-360,EPDM,SUM22,6
17	JC66-04912A запросить цену →	SHAFT-FEEDIDLE;SUM22,237,8,STEEL
18	JC61-05648A запросить цену →	GUIDE-PATH LOWER
19	JC93-00553A ✓ в наличии	FRAMEBASE-PICKUP;CLP-365W,SEC,USA
19-1	JC61-01714A запросить цену →	STOPPER-PICK_UP L
19-2	JC61-05815A запросить цену →	HOUSING-PICKUP A
19-3	JC61-02389A запросить цену →	HOUSING-PICKUPB;CLP-310,POMF20-02,1.0,
19-4	JC66-03786A запросить цену →	CAM-CTD
19-5	JC73-00309A ✓ в наличии	ROLLER IDLE-RUBBER-PICK_UP
1	JC93-00714A запросить цену →	DRIVE;SEC,SCANLOWER,CLP-365W
1-1	JC92-01986A запросить цену →	PBA-SUB-DEVEHOME
1-2	JC47-00033C запросить цену →	CLUTCH-ELECTRIC;2.5,36,0.6,120mA,200Ohm
1-3	JC31-00091B запросить цену →	MOTOR BLDC
2	JC47-00007F запросить цену →	CLUTCH-ITBCAM;8,33,0.8,133mA,180Ohm
3	JC66-03829A запросить цену →	GEAR-RDCNPH2; CLP-365W,POM,M0.5/
4	JC66-03828A запросить цену →	GEAR-RDCNT2CAM;CLP-365W,POM,M0.5
5	JC32-00014A запросить цену →	SENSOR-CTD; SENSOR-CTD,0 ~
6	0604-001415 ✓ в наличии	PHOTO-INTERRUPTER;TR,DIP-4,BK
7	JC39-01704A запросить цену →	HARNESS-COVER S/W
14		Copyright© 1995-2013 SAMSUNG. All rights reserved.
8	JC91-01078A ✓ в наличии	FUSER-ROLLEREXIT;CLP-360,SEC,WORLD
9	JC61-05650A запросить цену →	GUIDE-CASSETTEL;CLP-365W,HIPS,1.5,33.86
10	JC61-05649A запросить цену →	GUIDE-CASSETTER;CLP-365W,HIPS,1.5,35.85
11	JC61-05677A запросить цену →	GUIDE-BASE FRONT HINGE
12	JC61-05753A запросить цену →	HOLDER-CLUTCH_ITB
13	JC61-05758A запросить цену →	HOLDER-T2 CLUTCH
14	JC61-04960A запросить цену →	HOUSING-HARNESS
15	JC61-05647A запросить цену →	GUIDE-PATHUPPER;CLP-365W,HIPS,1.5,30.35
16	JC66-03790A запросить цену →	SHAFT-COUPLER
17	JC66-03349A запросить цену →	SHAFT-ITB CLEAN CAM C
18	JC64-00856A запросить цену →	LOCKER-ITB_LEFT
19	JC64-00855A запросить цену →	LOCKER-ITB_RIGHT
20	JC92-02568A запросить цену →	PBA-ERASER;CLX-360,SEC,ERASER,FR1,1L,
21	JC92-01993A запросить цену →	PBA-SUB-WASTE
