Samsung SF-5100PI — каталог запчастей со схемами

Содержание

• 1. Exploded Views and Parts Lists
• 2. Exploded Views and Parts Lists
• 3. Exploded Views and Parts Lists
• 4. Exploded Views and Parts Lists
• 5. Exploded Views and Parts Lists
• 6. Exploded Views and Parts Lists
• 7. Exploded Views and Parts Lists
• 8. Exploded Views and Parts Lists

1. Exploded Views and Parts Lists

№	Артикул	Альт. артикул	Описание
6-1			Main Assembly
6-2			Shield Engine Unit Assembly
6-3			Engine/Frame Lower Assembly
6-4			Fuser Assembly
6-5			RX Drive Unit Assembly
6-6			Holder Feed Unit Assembly
6-7			Plate-Upper Unit Assembly
6-8			OPE-Front Unit Assembly
6-9			Cradle Unit Assembly
6-10			Handset Assembly
6-11			Packing Assembly

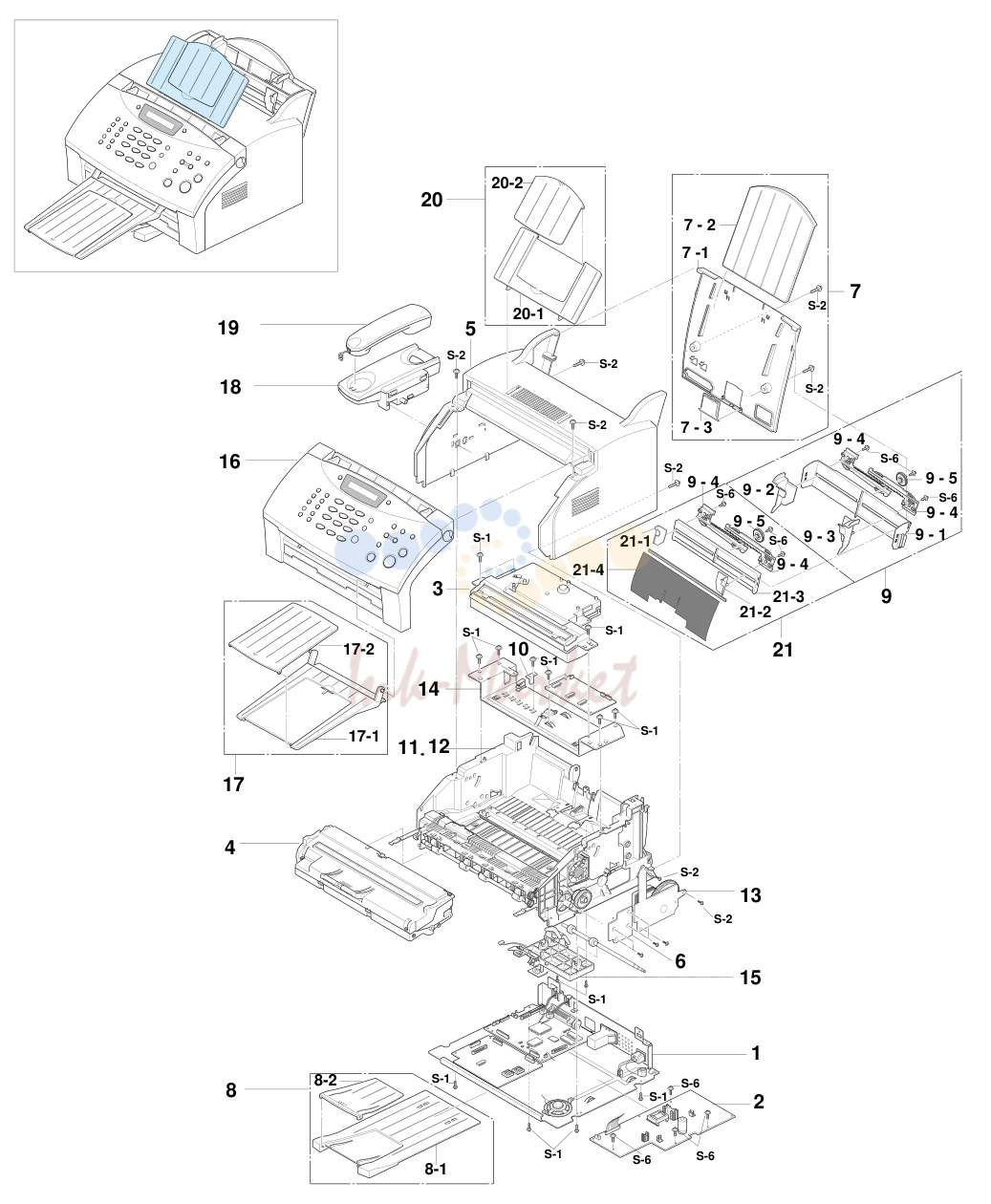

2. Exploded Views and Parts Lists

№	Артикул	Альт. артикул	Описание
1			ELAHOU-SHIELD ENGINE *
2	JC44-00006A запросить цену →		PBA-SMPS
3	JC59-00002A запросить цену →		UNIT-LSU
4			ELAUNIT-DEVE PUBLIC *
5	JC72-00128A запросить цену →		PMO-COVER TOP
6	JC70-00108A запросить цену →		IRP-BRACKETFUSER DRV
7	JC75-00059A запросить цену →		MEC-COVER_REAR
7-1			PMO-COVER_REAR *
7-2			PMO-TRAY_LARGE *
7-3			PMO-COVER_BATT *
8	JC75-00060A запросить цену →		MEC-STACKER
8-1			PMO-STACKER_MAIN *
8-2			PMO-STACKER_SUB *
9			MEC-TRAY refer the information 1 O
9-1			PMO-TRAY_AUTO *
9-2			PMO-ADJUST_AUTO,L *
9-3			PMO-ADJUST_AUTO,R *
9-4			PMO-GEAR-ADJUSTRACK *
9-5			PMO-GEAR-PINION *
9-8			TRAYMANUAL, PA *
9			MEAUNIT-TRAY(P) refer the information 1 O
9-1			PMO-TRAY_AUTO *
9-2			PMO-ADJUST_AUTO,L *
9-3			PMO-ADJUST_AUTO,R *
9-4			PMO-GEAR-ADJUSTRACK *
9-5			PMO-GEAR-PINION *
9-6			PMO-ADJUSTMANUAL, L *
9-7			PMO-ADJUSTMANUAL, R *
9-8			TRAYMANUAL, PA *
9-9			GUIDE-FILM PAPER *
10	JC70-00058A запросить цену →		IPR-PLATE_CHANNEL
11			ELAHOU-ENGINE ASS’Y *
12	JC96-01686A запросить цену →		ELAHOU-FRAME LOWER
13	JC75-00085A запросить цену →		MEC-RX DRIVE
14	JC75-00057A запросить цену →		MEC-PLATE-UPPER
15	JC75-00055A запросить цену →		MEC-HOLDER FEED
16			ELAHOU OPE-FRONT refer the information 1 O
17			MEC-STACKER RX JC75 00084A 1 O
18	JC75-00083A запросить цену →		MEC-CRADLE
19	JC96-01629A запросить цену →		ELAHOU-HANDSET
20	JC97-01187E запросить цену →		MEAUNIT-CHUTE ASS’Y

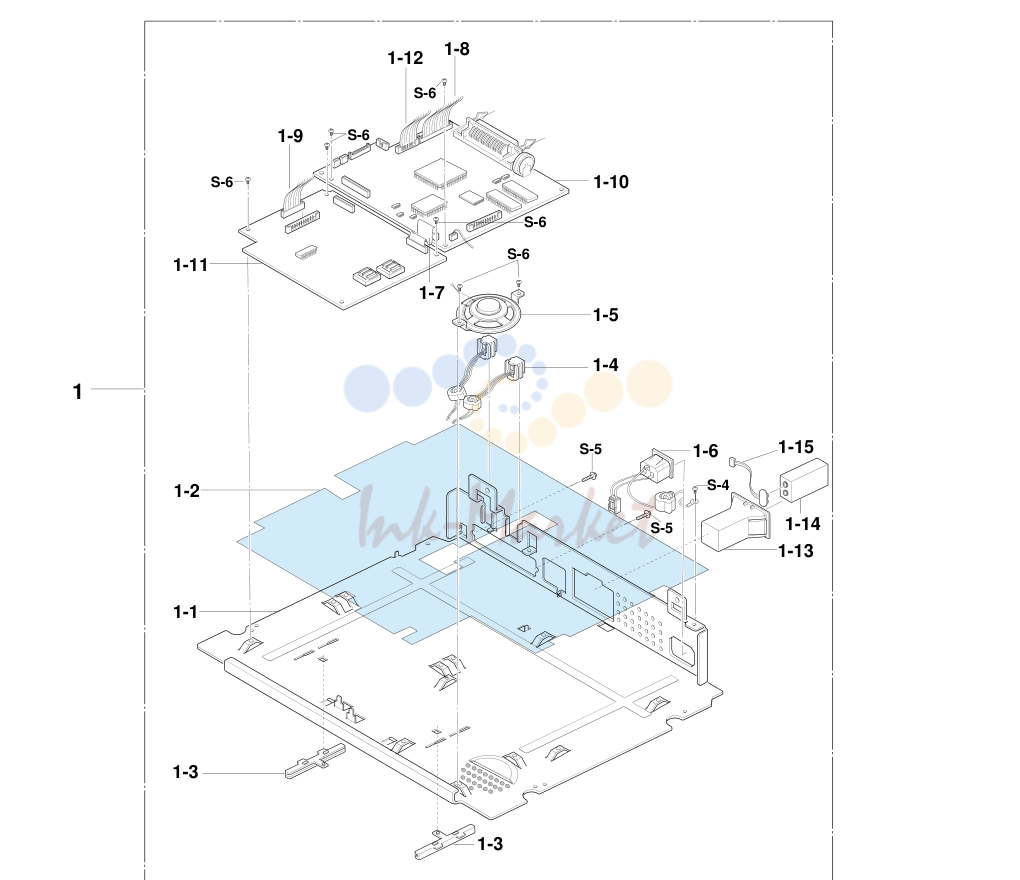

3. Exploded Views and Parts Lists

№	Артикул	Альт. артикул	Описание
1			ELAUNITENGINE ASSY *
1-1	JC70-00037A запросить цену →		IPR-SHIELD-ENGINE
1-2	JC72-00218A запросить цену →		PCT-INSULATOR SMPS
1-3	JC72-00171A запросить цену →		PMO-GUIDE STACKER
1-4	JC39-00058A запросить цену →		CBF HARNESS-MODULA
1-5	JC96-01607A запросить цену →		ELAM/MEDIO AUD-SPEAKER
1-6	JC39-40022A запросить цену →		POWER-INLET
1-7	3809-001161 запросить цену →		CABLE-FLAT
1-8	JC39-00043A запросить цену →		CBF HARNESS-LSU
1-9	JC39-00048A запросить цену →		CBF HARNESS-LIU/HOOK
1-10	JC92-01152A запросить цену →		PBAMAIN-MAIN
1-11			PBAMAIN-LIU refer the information 1 O
1-12	JC39-00047A запросить цену →		CBF HARNESS-MAIN/HVPS
1-13	JC72-00181A запросить цену →		PMO-CASE BATTERY
1-14			BATTERY 1 For SF-5100T
1-15			CBF HARNESS-BATTERY 1 For SF-5100T

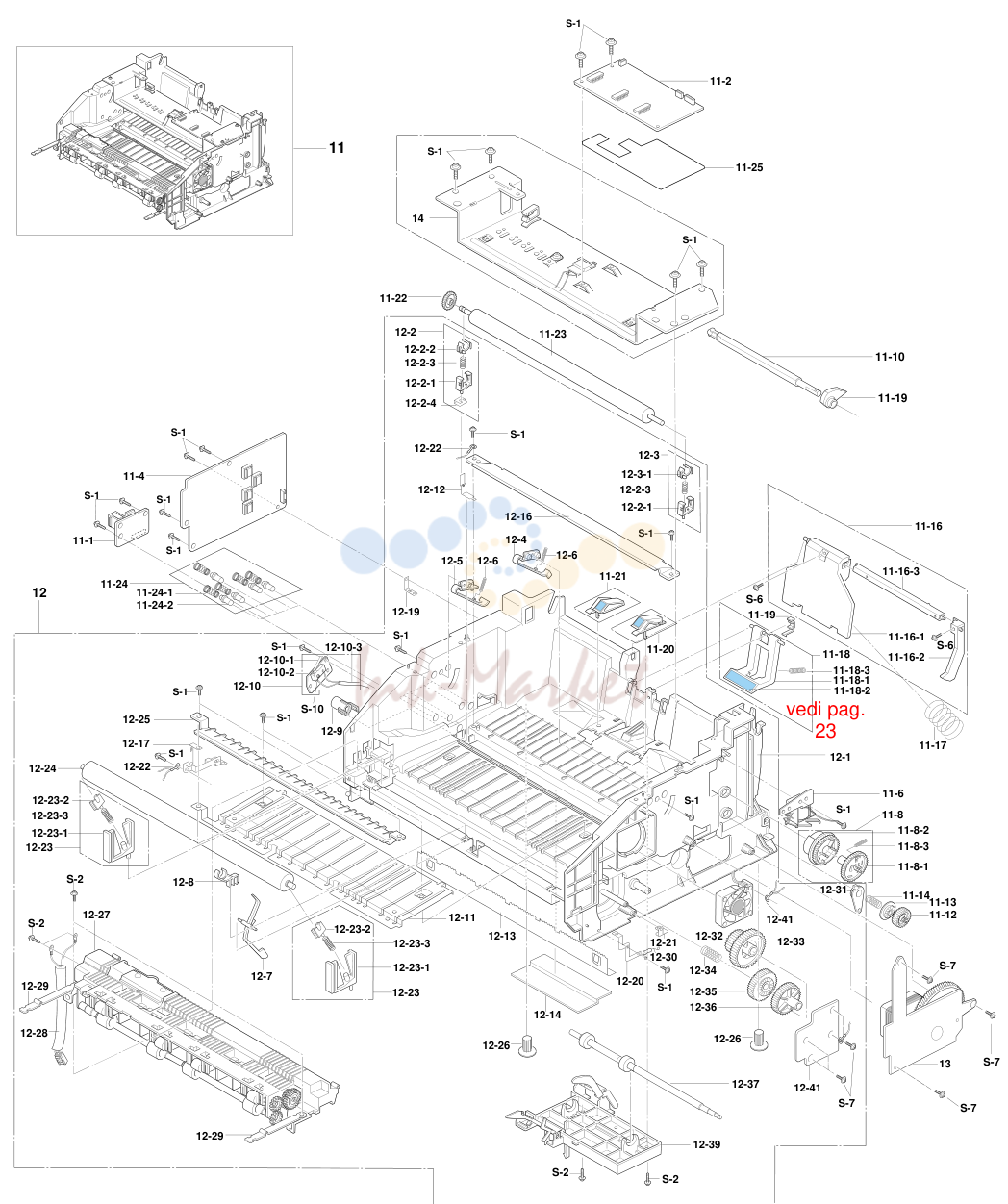

4. Exploded Views and Parts Lists

№	Артикул	Альт. артикул	Описание
11			ELAHOU-ENGINE ASS’Y *
11-1	JC92-01196A запросить цену →		PBA-HOOK
11-2	JC92-01154A запросить цену →		PBA-ENGINE
11-4	JC92-01184A запросить цену →		PBA-HVPS
11-5	JC39-00045A запросить цену →		CBF-NARNESS THERMISTOR
11-6			UNIT-SOLENOID JC33-0002A 1 O
11-7	JC39-00040A запросить цену →		CBF HARNESS-MAIN/SCAN
11-8	JC75-00056A запросить цену →		MEC-GEAR PICKUP
11-9			PMO-CAM_PICKUP *
11-10			PMO-SHAFT_PICKUP *
11-12	JC72-00115A запросить цену →		PMO-GEAR_FEED
11-13	JC72-00116A запросить цену →		PMO-CLUTCH_FEED
11-14	JC61-00012A запросить цену →		SPRING-CLUTCH
11-16	JC75-00053A запросить цену →		MEC-KNOCKUPASSY
11-17	JC61-00023A запросить цену →		SPRING-KNOCKUP
11-18	JC75-00052A запросить цену →		MEC-HOLDER PAD
11-19	JC72-00124A запросить цену →		PMO-CAP_PAD
11-20	JC75-00051A запросить цену →		MEC-SIDE PAD(R)
11-21	JC75-00050A запросить цену →		MEC-SIDE PAD(L)
11-22	JC72-00179A запросить цену →		PMO-GEAR_TRANSFER
11-23	JC75-00035A запросить цену →		ROLLER-TR(APOLLO)
11-24	JC75-00049A запросить цену →		MEC-TERMINAL
11-25			PCT-INSULATORENGBD *
12	JC96-01687A запросить цену →		ELAHOU-FRAME LOWER
12-1			PMO-MAIN FRAME *
12-2			MEAETC-HOLDER TR L *
12-3			MEAETC-HOLDER TR R *
12-4	JC72-41135A запросить цену →		PMO-CAPPLTE GU/DEV R
12-5	JC72-41173A запросить цену →		PMO-CAPPLTE GU/DEV L
12-6	JC61-00038A запросить цену →		SPRING-GUIDE DEVE
12-7			PMO-ACTUATOR_EXIT *
12-8			PMO-HOLDER_EXIT *
12-9			PMO-BUSHING_TERMINAL *
12-10	JC96-01584A запросить цену →		ELAHOU-OPEN SENSOR
12-11			IPR-GUIDE-TR *
12-12			IPR-PLATE-TERMINAL *
12-13			IPR-SAW_PLATE *
12-14			PCT-FILM SAW *
12-16			IPR-EARTH_TRANS *
12-17			IPR-GROUND_GUIDE *
12-19			IPR-GROUND_HVPS *
12-20			IPR-GROUND_FUSER *
12-21			IPR-GROUND_DRV *
12-22			CBF HARNESS-OPE GND *
6-8			Samsung Electronics
12-23			MEAETC-HOLDER PR *
12-24	JC75-00027A запросить цену →		MEC-ROLLER_PRESSURE
12-25			PMO-GUIDE_INPUT *
12-26			RMO-RUBBER_FOOT *
12-27	JC96-01621A запросить цену →		ELAHOU-FUSER ASS’Y
12-28			CBF-HARNESS FUSER *
12-29	JC72-41396B запросить цену →		PHO-STOPPER EXIT
12-30			ELAHOU-MOTOR GND *
12-31	JG72-40849A запросить цену →		PMO-BUSHING SHAFT
12-32	3103-001071 запросить цену →		FAN-DC
12-33	JC72-00154A запросить цену →		PMO-GEAR_83/35
12-34	JC61-00016A запросить цену →		SPRING-FU DR
12-35	JC72-00155A запросить цену →		PMO-GEAR_FU_IN
12-36	JC72-00157A запросить цену →		PMO-GEAR_FU_OUT
12-37	JC75-00054A запросить цену →		MEC-ROLLER FEED
12-38	JC92-01197A запросить цену →		PBA-SENSOR
12-39	JC75-00055A запросить цену →		EMC-HOLDER FEED
12-40	JC39-00064A запросить цену →		CBF-HARNESS
12-41	JC70-00108A запросить цену →		IRP-BRACKET FVSER DRV
13			ELAUNIT-RX DRIVE JC75-00085AA 1 O

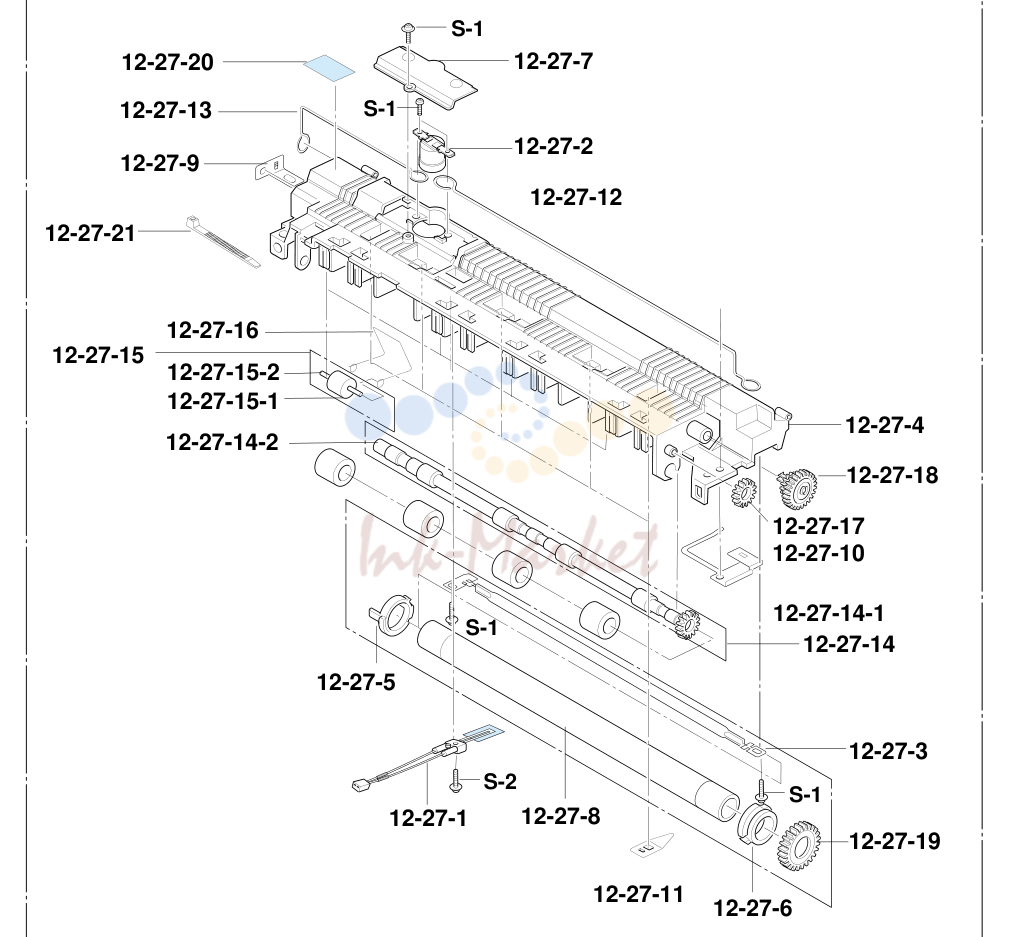

5. Exploded Views and Parts Lists

№	Артикул	Альт. артикул	Описание
6-5			RX Drive Unit Assembly
13	JC75-00085A запросить цену →		ELAUNIT-RX DRIVE
13-1	3101-001201 запросить цену →		MOTOR-STEP
13-2			PMO-GEAR_71/28 *
13-3			PMO-GEAR_73/22 *
13-4			PMO-GEAR_132/19 *
13-5			IPR-BRACKET_MOTOR *
13-6			IPR-BRACKET_GEAR *
13-7			CORE-FERRITE *
6-12			Samsung Electronics
6-6			Holder Feed Unit Assembly
15	JC75-00055A запросить цену →		MEC-HOLDER FEED
15-1			PMO-HOLDER_FEED *
15-2			PMO-ACTUATOR_EMPTY *
15-3			PMO-ACTUATOR_FEED *
15-4			SPRING-ACT,FEED *
15-5			PMO-BUSHING_FEED *

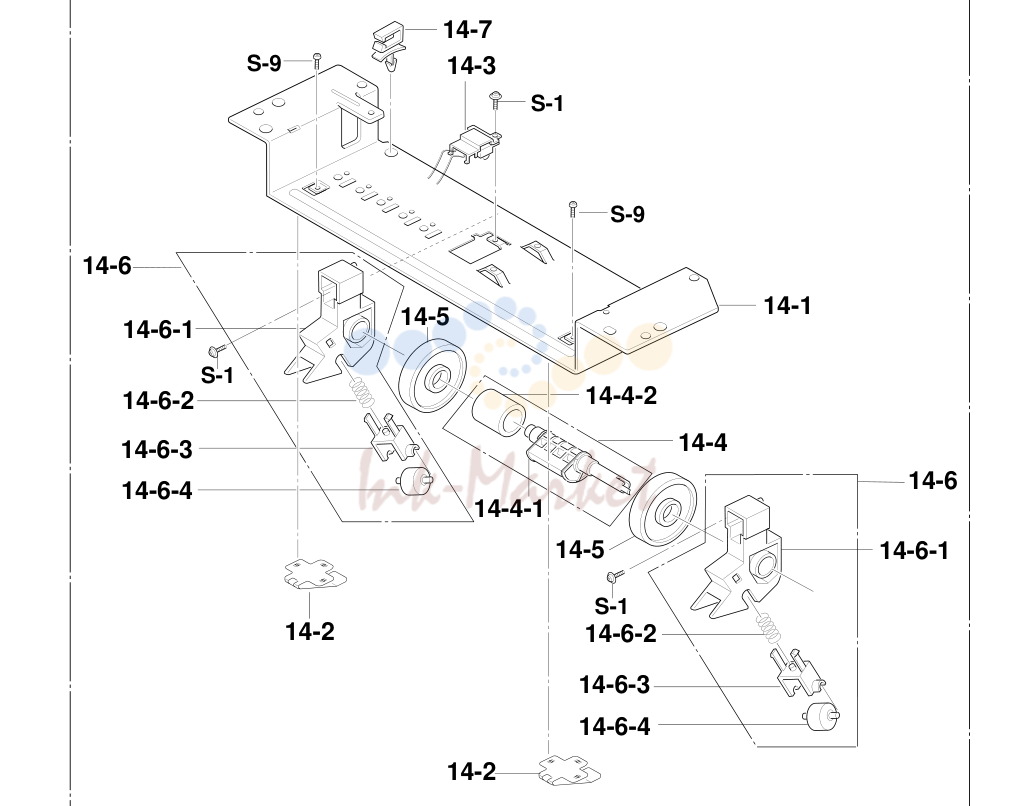

6. Exploded Views and Parts Lists

№	Артикул	Альт. артикул	Описание
14	JC75-00057A запросить цену →		MEC-PLATE-UPPER
14-1			IPR-UPPER-PLATE *
14-2	JC70-10223A запросить цену →		IPR-PLATE SPRING
14-3	JC96-01117A запросить цену →		ELAUNIT-FUSE DEVE
14-4			MEA ETC-ROLLER PICKUP *
14-5			PMO-IDLE_PICKUP *
14-6			MEAETC-IDLE FEED *
14-7			CABLE CLAMP *

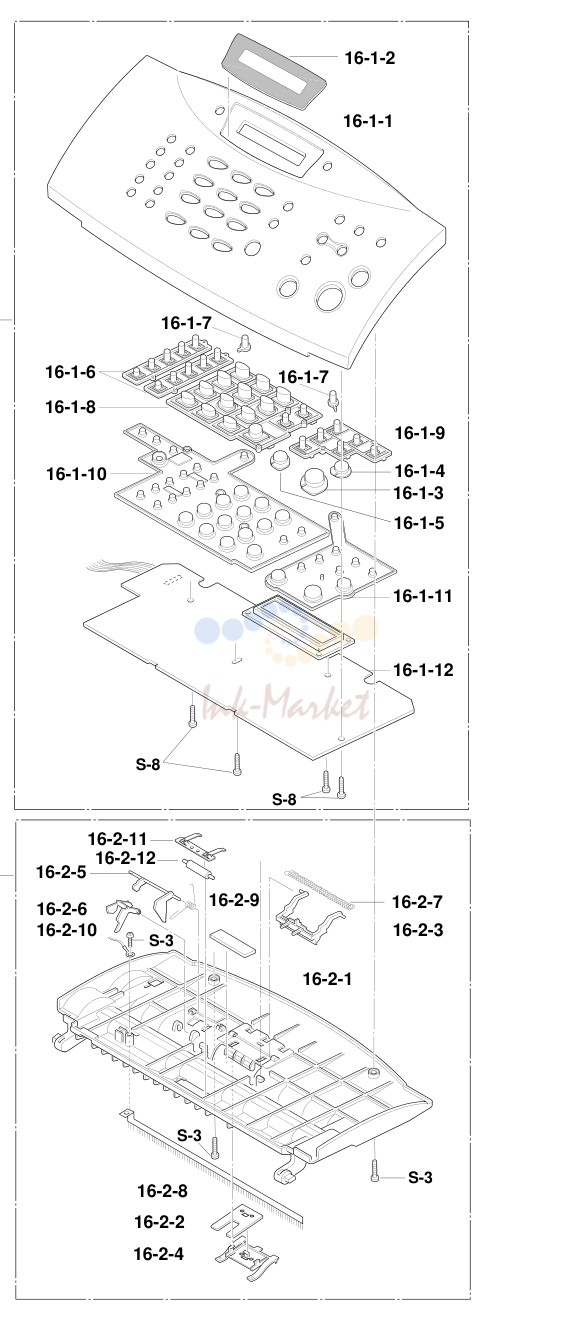

7. Exploded Views and Parts Lists

№	Артикул	Альт. артикул	Описание
16			ELAHOU OPE-FRONT refer the information 1 O
16-1			ELAHOU OPE ASSY *
16-2			ELAHOU SCAN UPPER *

8. Exploded Views and Parts Lists

№	Артикул	Альт. артикул	Описание
6-9			Cradle Unit Assembly
18	JC75-00083A запросить цену →		MEC-CRADLE
18-1			PMO-CRADLE UPPER *
18-2			PMO-CRADLE LOWER *
18-3			PMO-BUTTON HOOK *
18-4			SPRING-HOOK *
18-5			PMO-SLIDE HOOK *
18-6	JC72-00439A запросить цену →		SHEET-ONETOUCH
6-20			Samsung Electronics
6-10			Handset Assembly
19	JC96-01629A запросить цену →		HANDSET
19-1			AUDIO-RECEIVER *
19-2			RING-OP *
19-3			CBF HARNESS-HADSETMODULAR *
19-4			IPR-WEIGHTBALANCE *
19-5			PMO-HANDSETUPPER *
19-6			PMO-HANDSETLOWER *
19-7			RMO-RUBBER MIC *
19-8			PBASUB ETC-MIC *
