Samsung SF-330 350T — каталог запчастей со схемами

Содержание

1. Exploded Views and Parts List
2. Exploded Views and Parts List
3. Exploded Views and Parts List
4. Exploded Views and Parts List
5. Exploded Views and Parts List

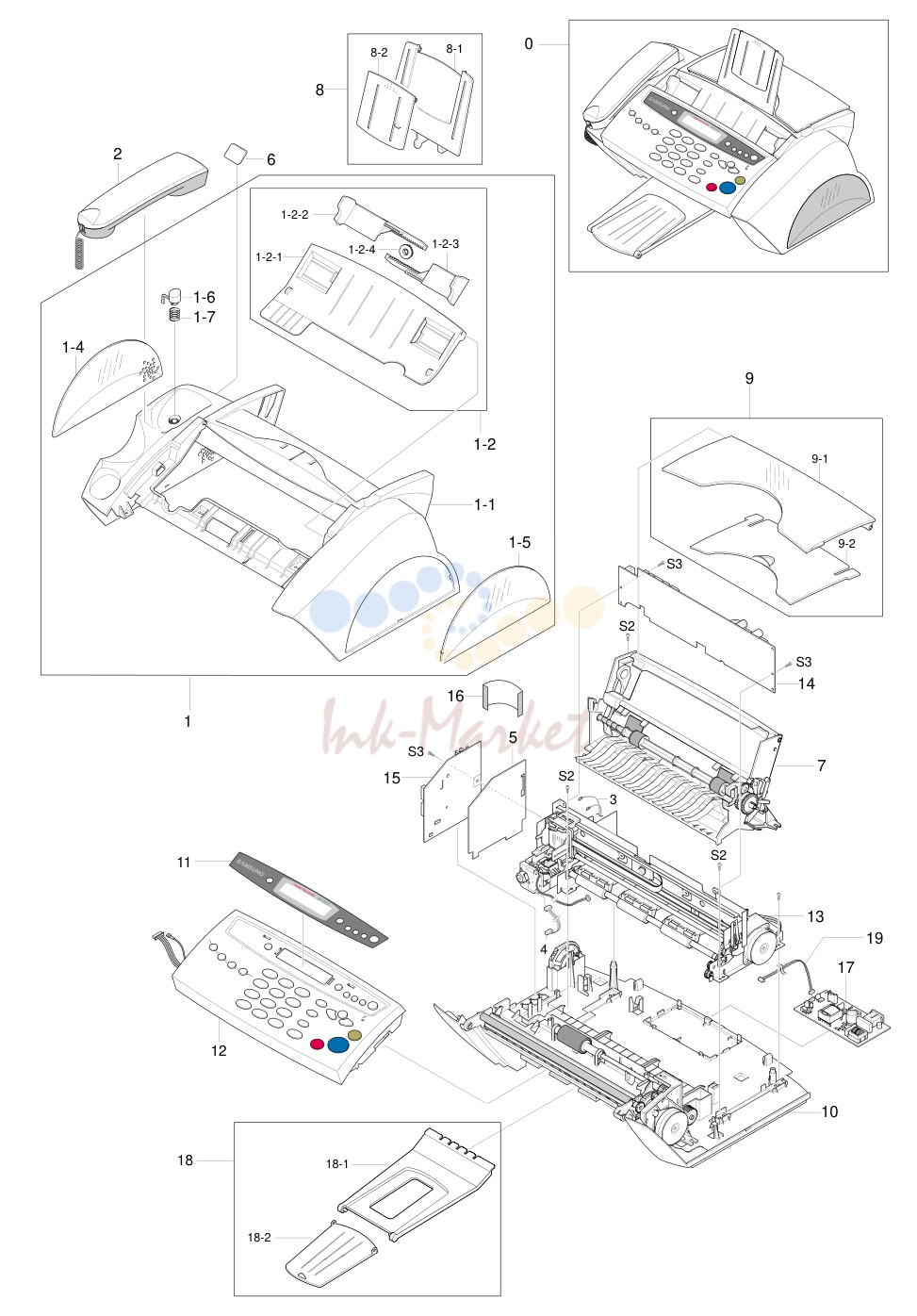

1. Exploded Views and Parts List

№	Артикул	Описание
0		SET
1	JB97-01626A запросить цену →	MEAHOU-COVER TOP
1-1	JB63-00048A запросить цену →	COVER-M_TOP
1-2	JB97-01627A запросить цену →	MEAHOU-DOOR
1-4	JB63-00042A запросить цену →	COVER-M_SIDE L
1-5	JB63-00041A запросить цену →	COVER-M_SIDE R
1-6	JB64-00030A запросить цену →	BUTTON-M_HOOK SWITCH
1-7	6107-001148 запросить цену →	SPRING-CS
2	JB96-01406A запросить цену →	ELAUNIT-HANDSET
3	JB39-00179A запросить цену →	CBF HARNESS-CR MOTOR-MAIN
4	JB39-00178A запросить цену →	CBF HARNESS-SS MOTOR MAIN
5	JB63-00059A запросить цену →	SHEET-INSULATION LIU
6	JB63-00049A запросить цену →	SHEET-USB
7	JB97-01621A запросить цену →	MEAUNITASF
8	JB97-01623A запросить цену →	MEAHOU-CHUTE
8-2	JB72-00258B запросить цену →	PMO-CHUTE DOC
9	JB97-01673A запросить цену →	MEAHOU-GUIDE EXTENSION
9-1	JB61-00147A запросить цену →	GUIDE-M_EXTENSION
9-2	JB61-00148A запросить цену →	GUIDE-M_EXTENSION
10	JB96-01409A запросить цену →	ELAUNIT-BASE
11	JB63-00051A запросить цену →	SHEET-WINDOW LCD/BASIC
12	JB96-01421A запросить цену →	ELAUNIT-OPE (BASIC)
13	JB96-01415A запросить цену →	ELAUNIT-ENGINE
14	JB92-01218A запросить цену →	PBAMAIN-MAIN PBA
15	JB92-01219A запросить цену →	PBASUB-LIU PBA
16	JB39-00181A запросить цену →	CBF HARNESS-MAIN LIU FFC
17	JB44-00028A запросить цену →	SMPS-RHINE SMPS/V2
18	JB97-01624A запросить цену →	MEAHOU-STACKER TX
18-1	JB63-00046A запросить цену →	TRAY_M_STACKER TX1
18-2	JB63-00047A запросить цену →	TRAY_M_STACKER TX2
19	JB39-00177A запросить цену →	CBF HARNESS-SMPS-MAIN

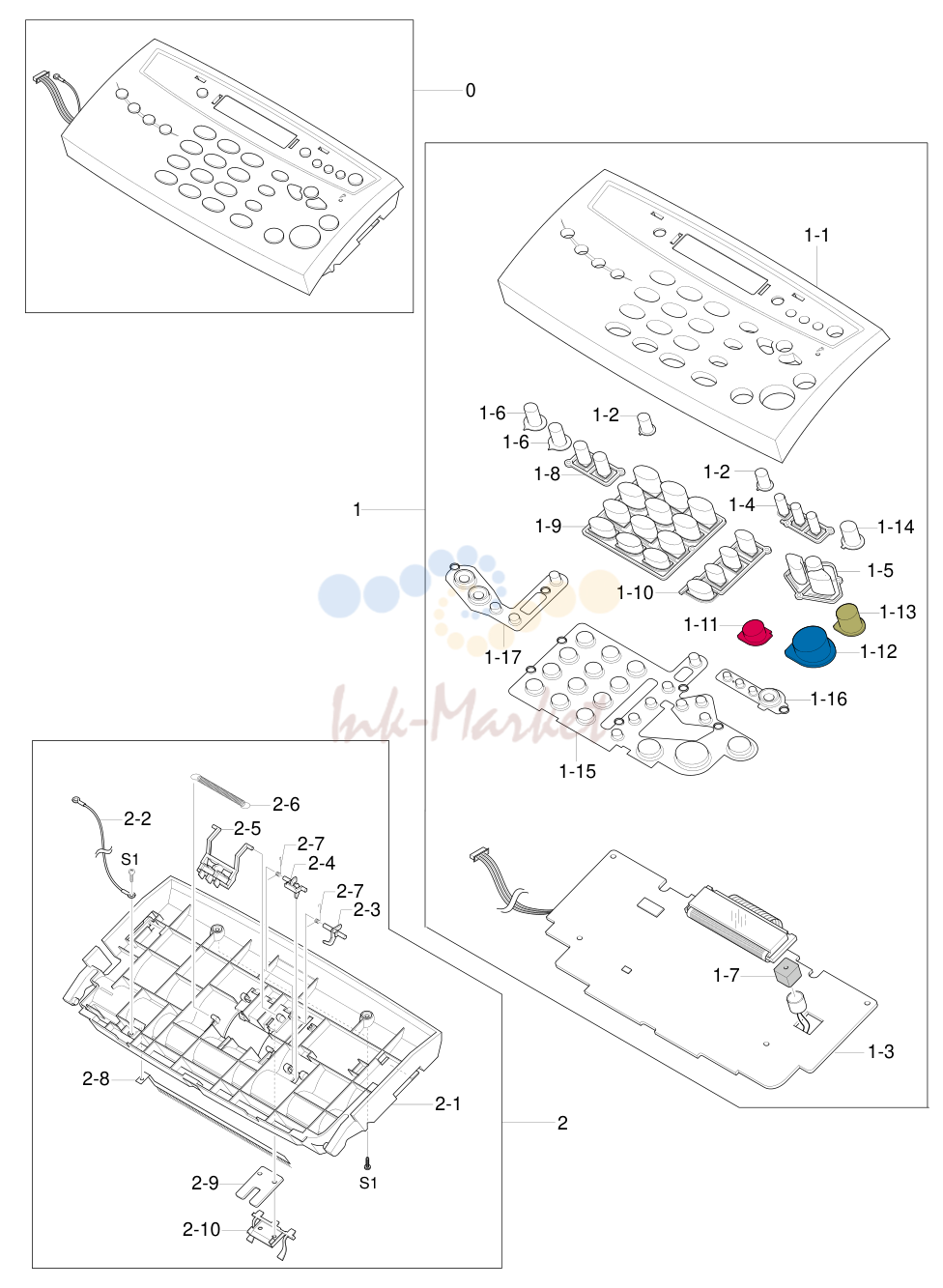

2. Exploded Views and Parts List

№	Артикул	Описание
0		ELAUNIT-OPE Refer to Info. 1 O
1		ELAHOU-COVER OPE * 1 X
1-1		COVER-M_OPE Refer to Info. 1 O
1-2	JB72-00112B запросить цену →	PMO-KEY-RESOLUTION
1-3	JB81-00297A запросить цену →	PBASUB-OPE PBA
1-4	JB64-00025A запросить цену →	KEY-M_FUNCTION
1-5	JB64-00028A запросить цену →	KEY-M_ANSWER
1-6	JB64-00027A запросить цену →	KEY-M_SAVE
1-7	GB72-40770A запросить цену →	PMO-MIC ADAPTOR
1-8	JB64-00023A запросить цену →	KEY-M_CARTRIDGE
1-9	JB64-00020A запросить цену →	KEY-M_TEL
1-10	JB64-00024A запросить цену →	KEY-M_MENU
1-11	JB64-00026A запросить цену →	KEY-M_STOP
1-12	JB64-00022A запросить цену →	KEY-M_START
1-13	JB64-00021A запросить цену →	KEY-M_COPY
1-14	JB64-00029A запросить цену →	KEY-M_TAD
1-15	JB73-00098A запросить цену →	RUBBER-CONTACTMAIN
1-16	JB73-00097A запросить цену →	RUBBER-CONTACTTAD
1-17	JB73-00099A запросить цену →	RUBBER-CONTACTSAVE
2	JB97-01690A запросить цену →	MEAHOU-SCAN UPPER
2-1	JB61-00141A запросить цену →	FRAME-M_UPPER
2-2	JB39-00180A запросить цену →	CBF HARNESS-OPE ENGINE
2-3	JB66-00168A запросить цену →	LEVER-M_SENSOR DOC
2-4	JB66-00169A запросить цену →	LEVER-M_SENSOR SCAN
2-5	JB61-00142A запросить цену →	SUPPORT-M_ADF
2-6	JG70-40514A запросить цену →	ICT-SPRING COIL
2-7	JB61-00107A запросить цену →	SPRING ETC-LEVER SENSOR
2-8	JB75-00051A запросить цену →	MEC-ANTISTATIC BRUSH
2-9	JB73-00100A запросить цену →	RUBBER-ADF
2-10	JB61-00143A запросить цену →	HOLDER-M_RUBBER

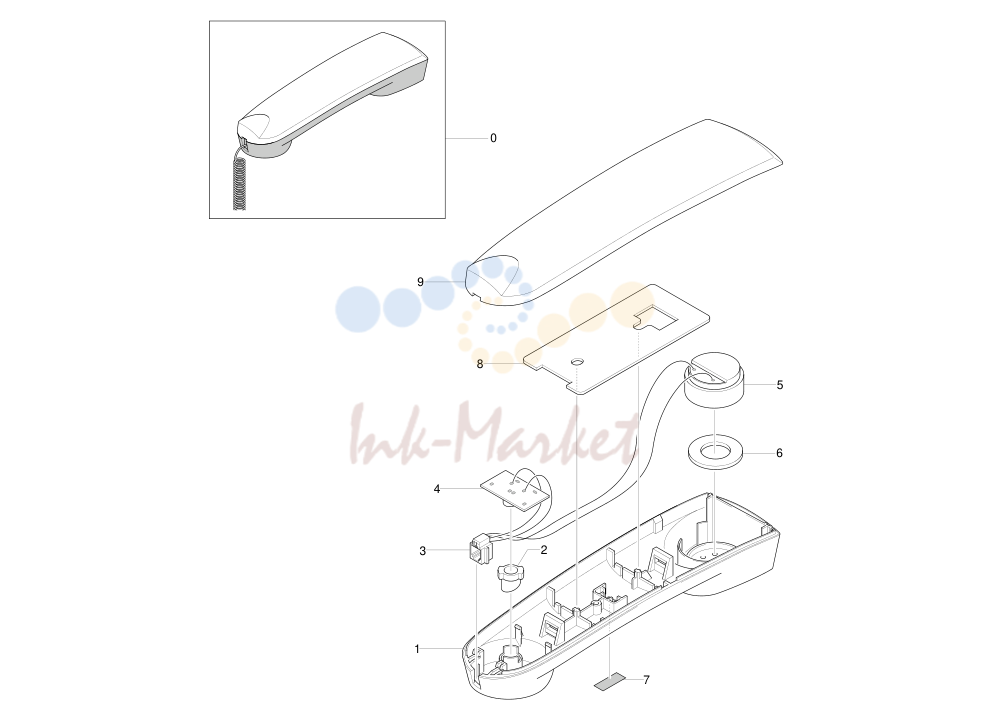

3. Exploded Views and Parts List

№	Артикул	Описание
0	JB96-01406A запросить цену →	ELAUNIT-HANDSET
1		PMO-HANDSETLOWER * 1 X
2		RMO-RUBBER MIC * 1 X
3	JB39-00026A запросить цену →	CBF HARNESS-HANDSETMODULAR
4	JF92-00625A запросить цену →	PBASUB-ETC MIC
5	3009-001028 запросить цену →	AUDIO-RECEIVER
6	6044-000138 запросить цену →	RING-OP
7		PPR-DUMMYHANDSET * 1 X
8		IPR-WEIGHTBALANCE * 1 X
9		PMO-HANDSETUPPER * 1 X
5-6		Samsung Electronics
0	JB97-01621A запросить цену →	MEAUNIT-ASF
1	JB61-00145A запросить цену →	FRAME-M_ASF
2	JB66-00176A запросить цену →	SHAFT-M_PICK UP
3	JB73-00009A запросить цену →	RMO-PICK UPRUBBER
4		LEVER-M_FINGER ASF * 1 X
5		GEAR-M_DUSTIDLE 21 * 1 X
6		LEVER-M_FINGER ASSI ASF * 1 X
7	6107-000011 запросить цену →	SPRING-ES
8		GEAR-M_PICK UPROLLER 35 * 1 X
9		LATCH-M DUST * 1 X
10		GEAR-M_PICK UPROLLER 30 * 1 X
11		SHEET-FILM ASF * 2 X
12		SPRING ETC-CS (KNOCKUP) * 2 X
13	JB63-00040A запросить цену →	COVER-M_DUST
14	JB61-00146A запросить цену →	PLATE-M_PRESSURE ASF
15	JB61-00144A запросить цену →	GUIDE-M_PAPER SIDE
16	JF74-10234A запросить цену →	MPR-PAD
17	6107-001147 запросить цену →	SPRING-ES
18		LEVER-M_FINGER LH * 1 X

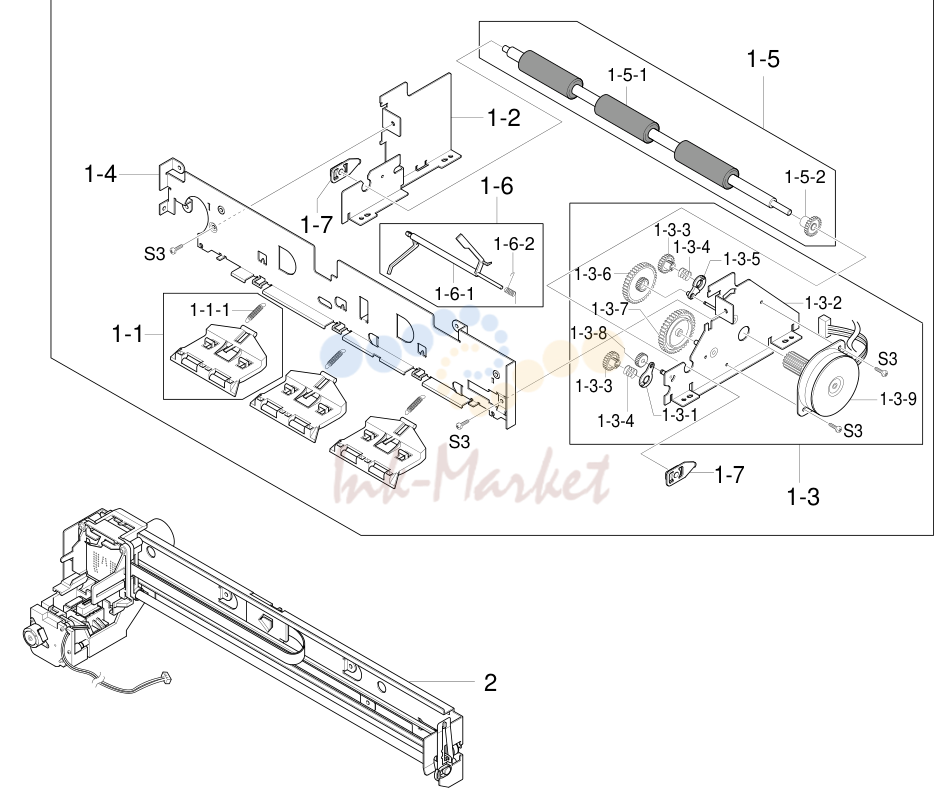

4. Exploded Views and Parts List

№	Артикул	Описание
0	JB96-01415A запросить цену →	ELAUNIT-ENGINE
1	JB97-01671A запросить цену →	MEAUNIT-FRAME MAIN
1-1	JB97-01630A запросить цену →	MEAUNIT-FRICTION ROLLER
1-2	JB61-00154A запросить цену →	BRACKET-P_LEFT
1-3	JB97-01678A запросить цену →	MEAUNIT-BRACKETLF
1-4	JB61-00150A запросить цену →	BRACKET-P_FRAME MAIN
1-5	JB97-01631A запросить цену →	MEAUNIT-FEED ROLLER
1-6		MEAETC-LEVER ACTUATOR * 1 X
1-7	JB61-00151A запросить цену →	BUSH-M_FEED ROLLER
2	JB96-01407A запросить цену →	ELAUNIT-ENGINE HP

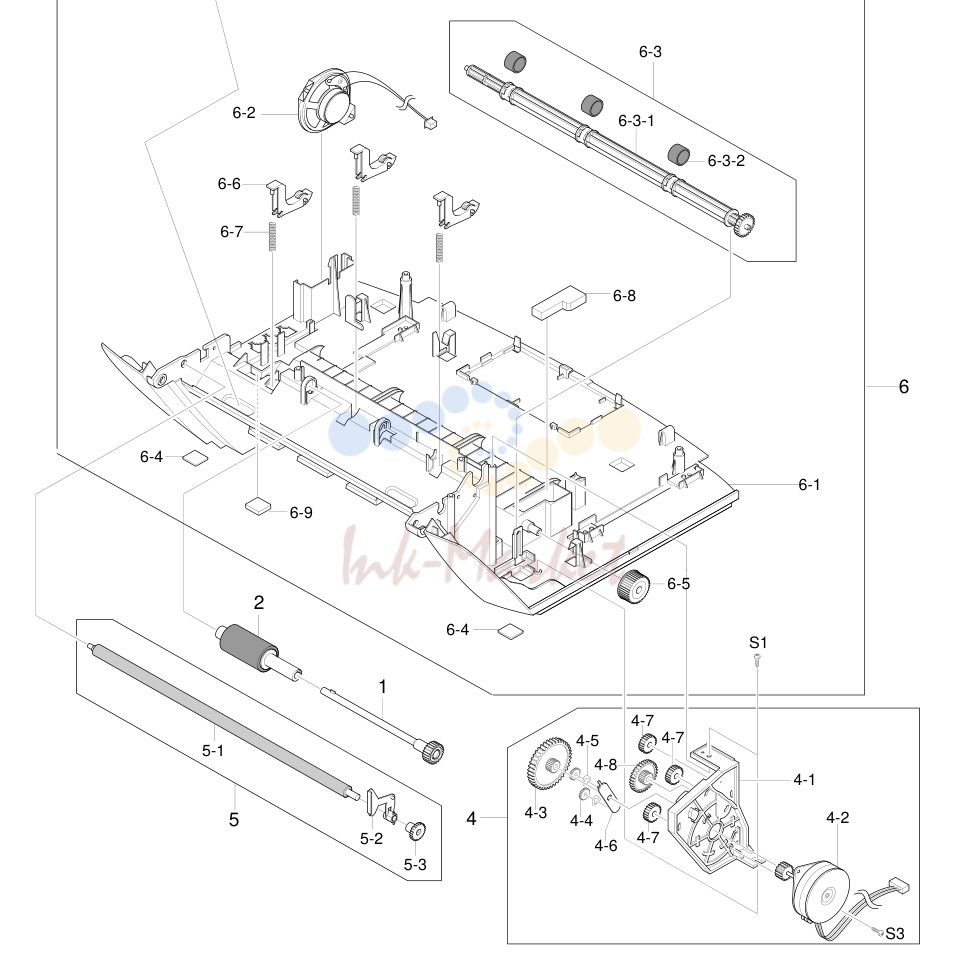

5. Exploded Views and Parts List

№	Артикул	Описание
0		ELAUNIT-BASE Refer to Info. 1 O
1	JB66-00166A запросить цену →	SHAFT-M_DRIVER ADF
2	JB97-01620A запросить цену →	MEAUNIT-ROLLER ADF
3	JB96-01410A запросить цену →	ELAUNIT-CIS
3-1	0609-001174 запросить цену →	CONTACTIMAGE SENSOR
3-2	JB61-00138A запросить цену →	GUIDE-M_CIS L
3-3	JB61-70938A запросить цену →	SPRING ETC-CIS(ATLAS)
3-4	JB61-00137A запросить цену →	GUIDE-M_CIS R
3-5	JB39-00176A запросить цену →	CBF HARNESS-CIS LIU
4	JB96-01405A запросить цену →	ELAUNIT-SCAN MOTOR
4-1		BRACKET-M_TX * 1 X
4-2	JB31-00025A запросить цену →	MOTOR STEP-TX
4-3		PMO-GEAR DEACC(1) * 1 X
4-4		PMO-GEAR CLUTCH * 2 X
4-5		SPRING ETC-CLUTCH * 2 X
4-6		GUIDE-M_SWING * 1 X
4-7		GEAR-IDLE * 3 X
4-8		GEAR-TRANS * 1 X
5	JB97-01207A запросить цену →	MEAETC-ROLLER WHITE
5-1		MEC-ROLLER WHITE * 1 X
5-2		PMO-BUSHING WHITE * 1 X
5-3		GEAR-DRIVE * 1 X
6		MEAHOU-COVER BASE Refer to Info. 1 O
6-1		COVER-M_BASE * 1 X
6-2	3001-001293 запросить цену →	SPEAKER
6-3		MEAUNIT-ROLLER EXIT * 1 X
6-4	JG61-40001A запросить цену →	FOOT
6-5	JB66-00179A запросить цену →	GEAR-M_EXITIDLE
6-6	JB97-01628A запросить цену →	MEAUNIT-LEVER EXIT
6-7	JB61-70907A запросить цену →	SPRING ETC-CS(EXIT)
6-8	JB63-00053A запросить цену →	FELT-INK
6-9		PPR-JAK DUMMY Refer to Info. 1 O
