Samsung SCX-6555N — каталог запчастей со схемами

Содержание

1. ExplodedView and Parts
2. ExplodedView and Parts
3. ExplodedView and Parts
4. ExplodedView and Parts
5. ExplodedView and Parts
6. ExplodedView and Parts
7. ExplodedView and Parts
8. ExplodedView and Parts
9. ExplodedView and Parts
10. ExplodedView and Parts
11. ExplodedView and Parts
12. ExplodedView and Parts
13. ExplodedView and Parts
14. ExplodedView and Parts
15. ExplodedView and Parts
16. ExplodedView and Parts
17. ExplodedView and Parts
18. ExplodedView and Parts
19. ExplodedView and Parts
20. ExplodedView and Parts
21. ExplodedView and Parts
22. ExplodedView and Parts
23. ExplodedView and Parts
24. ExplodedView and Parts
25. ExplodedView and Parts
26. ExplodedView and Parts
27. ExplodedView and Parts
28. ExplodedView and Parts
29. ExplodedView and Parts
30. ExplodedView and Parts
31. ExplodedView and Parts
32. ExplodedView and Parts
33. ExplodedView and Parts
34. ExplodedView and Parts
35. ExplodedView and Parts
36. ExplodedView and Parts
37. ExplodedView and Parts
38. ExplodedView and Parts
39. ExplodedView and Parts
40. ExplodedView and Parts
41. ExplodedView and Parts
42. ExplodedView and Parts
43. ExplodedView and Parts

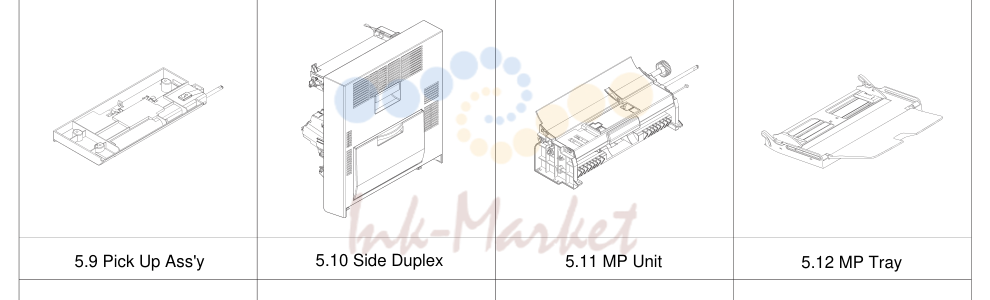

1. ExplodedView and Parts

№	Артикул	Альт. артикул	Описание
0	SCX-6555N запросить цену →		SET - - -
1	JC96-04898A запросить цену →		ELA HOU-FRAME MAIN 1 SNA A
2	JC96-04849A запросить цену →		ELA UNIT-LSU 1 SA A
3	JB39-00065A запросить цену →		CBF HARNESS-DRIVER GND 1 SNA D
4	JC96-04892A запросить цену →		ELA HOU-EXIT 1 SA A
5	JC96-04893A запросить цену →		ELA HOU-DRIVE FUSER 1 SA A
6	JC96-04891A запросить цену →		ELA HOU-DRIVE MAIN 1 SA A
7	JC66-00994A запросить цену →	CLUTCH-5K	Z32 (SPUR) 2 SA B
7	JC66-00994B запросить цену →	CLUTCH-5K	Z32 (HELICAL) 1 SA B
8	JC61-01367A запросить цену →		FIXER-M_E RING 4PI 2 SA B
9	JC96-04991A запросить цену →		ELA HOU-FUSER(110V) 1 SA A Sales
9	JC96-04991B запросить цену →		ELA HOU-FUSER(220V) 1 SA A Sales
10	JC96-04711A запросить цену →		CARTRIDGE TO NER 1 SNA A Sales
11	JC96-04710A запросить цену →		CARTRIDGE DRUM 1 SNA A Sales
12	JC96-04855A запросить цену →		ELA HOU-DADF 1 SA A
13	JC96-04979A запросить цену →		ELA HOU-PLATEN 1 SA A
14	JC96-04903A запросить цену →		ELA HOU-BASE FRAME 1 SA A
15	JC97-02273B запросить цену →		MEA UNIT-CASSETTE 1 SA A
16	JC63-00831A запросить цену →		SHIELD-P_BD INVERTER 1 SA B
17	JC44-00159A запросить цену →		FDB-MULTI TRIAC V1 1 SA B
17	JC44-00160A запросить цену →		FDB-MULTI TRIAC V2C 1 SA B
18	JC61-01309A запросить цену →		PLATE-P_FINISHER F 1 SA D
19	JC63-00832A запросить цену →		SHIELD-P_SMPS LOWER 1 SA D
21	JC44-00158A запросить цену →		HVPS 1 SA A
22	JC63-00827A запросить цену →		SHIELD-P_MAIN LOWER 1 SNA D
23	JC61-01310A запросить цену →		PLATE-P_SUPPORT SCAN 1 SNA D
24	JC63-00791A запросить цену →		GROUND-P_SPRING SCAN 1 SNA D
25	JC61-01311A запросить цену →		PLATE-P_FINISHER REAR 1 SNA D
26	JC61-01314A запросить цену →		GUIDE-P_SHIELD SMPS 1 SNA D
27	JC92-01941A запросить цену →		PBA-MAIN 1 SA A
28	JC96-04081B запросить цену →		ELA HOU-FAX; Option Unit 1 - -
29	JC67-00113A запросить цену →		CAP-M INLET 1 SNA D
30	JC61-00667A запросить цену →		STOPPER-M FAN80 1 SNA D
31	4301-001042 запросить цену →		BATTERY-LI 1 SNA B
32	JC39-00834A запросить цену →		HARNESS-POWER_SW 1 SNA D
33	JC59-00028A запросить цену →		HDD;80G 1 SA A
34	JC73-00215A запросить цену →		RUBBER-DAMPER HDD 4 SNA D
35	JC61-01389A запросить цену →		HOLDER-M_HDD 1 SNA D
36	JC92-01946A запросить цену →		PBA-MSOK 1 SA D
37	JC96-03659A запросить цену →		ELA HOU-NPC3_HIGH 1 SA -
38	JC61-01295A запросить цену →		PLATE-M_FEED UPPER 1 SNA D
39	JC96-04905A запросить цену →		ELA HOU-MP 1 SA A
40	JC97-02260A запросить цену →		MEA UNIT-HOLDER PAD 1 SA D
40-1	JC61-01415A запросить цену →		GUIDE-M_PAD LOWER 1 SNA D
40-2	JC61-00387A запросить цену →		SPRING ETC-PAD 1 SNA D
40-3	JC61-00744A запросить цену →		HOLDER-M-ADF RUBBER UPPER 1 SNA D
40-4	JC63-01085A запросить цену →		SHEET-GUIDE MP 1 SNA D
40-5	JB73-00052A ✓ в наличии		RMO-ADF RUBBER 1 SNA D
40-6	JC73-00079A запросить цену →		RPR-SEAL SIDE 1 SNA D
41	JC97-03118A запросить цену →		MEA-COVER 1 SNA A
42	JC96-04890A запросить цену →		ELA HOU-SIDE DUPLEX 1 SA A

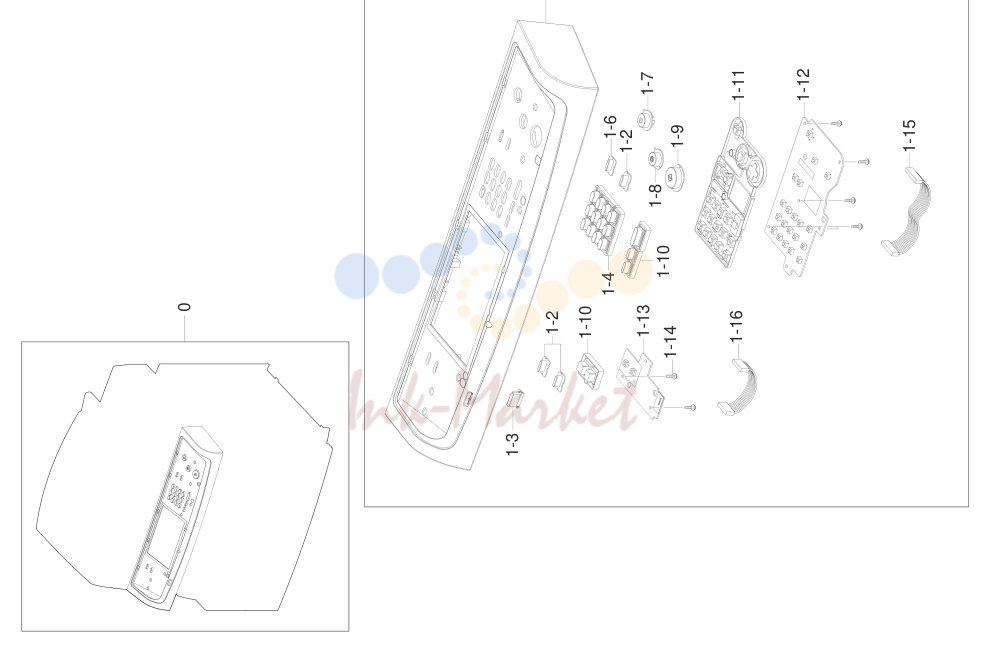

43	JC96-04666A запросить цену →		ELA HOU-OPE 1 SA A
44	JC61-01421A запросить цену →		HOLDER-M_ACT FEED 2 SA D
45	6107-001261 запросить цену →		SPRING TS 2 SA D
46	JC61-01426A запросить цену →		LEG-M_ACT FEED BASE 1 SA D
47	JC61-01408A запросить цену →		LEG-M_ACTUATOR REGI 1 SA D
48	JC39-00835A запросить цену →		HARNESS DADF IF 1 SNA D
49	JC39-00832A запросить цену →		HARNESS-FUSER_FR 1 SNA D
51	JC39-00779A запросить цену →		HARNESS FUSER_AC 1 SNA D
52	JC39-00460A запросить цену →		HARNESS-SMPS 1 SA A
53	JC39-00779A запросить цену →		HARNESS FUSER-FR 1 SNA D
54	JC39-00544A запросить цену →		CBF HARNESS_HVPS(8P) 1 SNA D
55	JC39-00545A запросить цену →		CBF HARNESS_HVPS(3P) 1 SNA D
56	6502-001101 запросить цену →		CABLE CLAMP LARGE 4 SA D
57	6502-000132 запросить цену →		CABLE CLAMP 2 SA D
58	6103-000101 запросить цену →		STOPPER CLAMP 4 SA D
59	JC61-01012A запросить цену →		GUIDE-M_BUSH HARNESS 1 SA D
60	JC96-03530A запросить цену →		ELA HOU-SCF 1 SNA D Sales
61	JC96-04852A запросить цену →		ELA HOU-HCF 1 SNA D Sales
62	JC61-01406A запросить цену →		HOLDER-M_LIU 1 SA D
63	JC63-01050A запросить цену →		COVER-M_BARRIER 1 SA D
65	JC92-01568A запросить цену →		PBA SUB-AIR_TMP 1 SA D

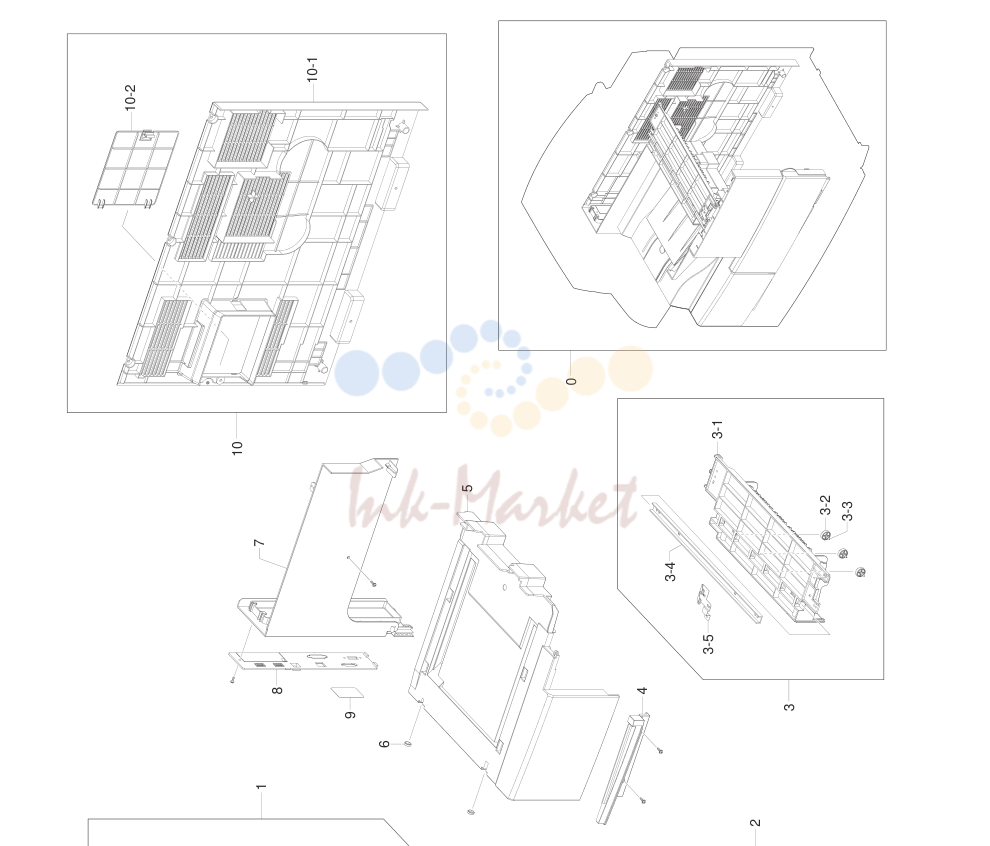

2. ExplodedView and Parts

№	Артикул	Описание
0	JC97-03118A запросить цену →	MEA-COVER 1 SNA A
1	JC97-02258B запросить цену →	MEA UNIT-COVER TOP 1 SA A
1-1	JC63-00736B запросить цену →	COVER-EXIT TOP 1 SNA A
1-2	JC63-00739B запросить цену →	COVER-GUIDE STACKER 1 SNA D
1-3	6107-000117 запросить цену →	SPRING-CS 2 SA A
1-4	JC63-00737B запросить цену →	COVER-EXIT ST LOWER 1 SNA D
1-5	6107-001264 запросить цену →	SPRING-TS 1 SNA A
1-6	JC63-00738B запросить цену →	COVER-EXIT STACKER 1 SNA D
2	JC97-02706C запросить цену →	MEA UNIT-COVER FRONT 1 SA D
2-1	JC63-00733C запросить цену →	COVER-FRONT INNER 1 SNA D
2-2	JC61-00961A запросить цену →	MAGNET-CATCH DELL 1 SNA A
2-3	JC63-00735B запросить цену →	COVER-FRONT 1 SNA D
2-4	JC61-00962A запросить цену →	PLATE-MAGNET CATCH 1 SNA A
2-5	6044-000159 запросить цену →	RING-C 1 SA B
2-6	JC68-01624B запросить цену →	LABEL-INSTALLATION 1 SNA D
2-7	JC68-01623B запросить цену →	LABEL-INSTALLATION 1 SNA D
2-8	JC68-01694B запросить цену →	LABEL-INSTALLATION 1 SNA D
2-9	6003-000196 запросить цену →	SCREW-TATITE 1 SA B
2-10	6003-001001 запросить цену →	SCREW-TATITE 1 SNA B
2-11	JC61-02561A запросить цену →	PLATE-FRONT INNER 1 SNA D
3	JC97-02274B запросить цену →	MEA UNIT-COVER UPPER 1 SA A
3-1	JC63-00734B запросить цену →	COVER-EXIT UPPER 1 SNA D
3-2	JC66-01019A запросить цену →	ROLLER-M EXIT DP IDLE 3 SA D
3-3	JC70-00064A запросить цену →	IPR-PIN ROLLER EXIT 3 SNA A
3-4	JC61-01353A запросить цену →	BRACKET-P-CHANNEL 1 SNA D
3-5	JC63-00740A запросить цену →	GROUND-P-OPE 1 SNA D
4	JC63-00728B запросить цену →	COVER-EXIT BRACKET 1 SA A
5	JC63-00727B запросить цену →	COVER-EXIT BOTTOM 1 SA A
6	JC67-00164B запросить цену →	CAP-HOLE SCREW 2 SNA A
7	JC63-00731B запросить цену →	COVER-M_EXIT REAR 1 SA A
8	JC63-01588A запросить цену →	COVER-PANEL MFP 1 SA D
9	JC63-01242A запросить цену →	SHEET-PANEL 1 SA D
10	JC97-03123A запросить цену →	MEA-COVER REAR 1 SA A
10-1	JC63-01639A запросить цену →	COVER-MAIN REAR 1 SNA D
10-2	JC63-00730B запросить цену →	COVER-REAR DUMMY 1 SNA D

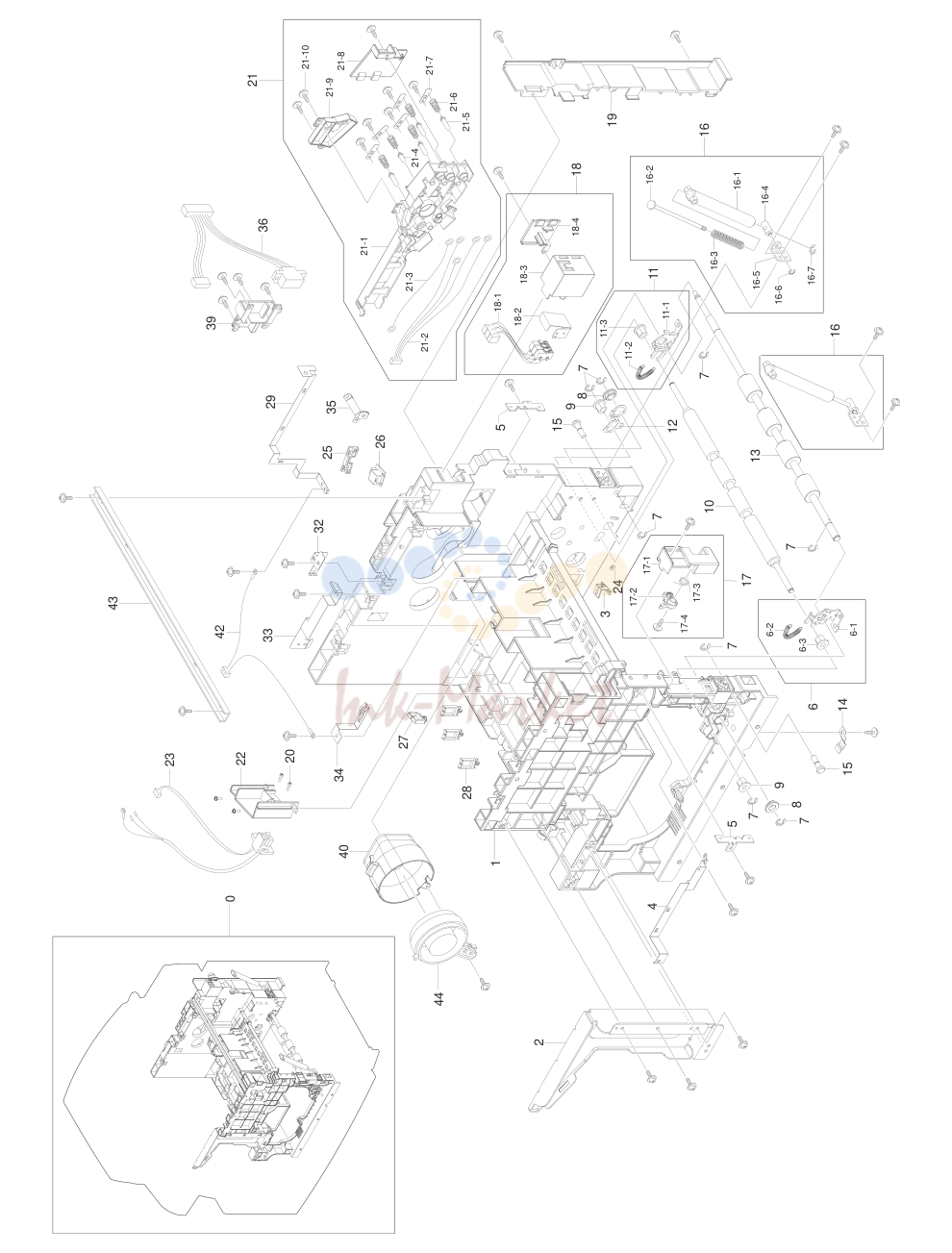

3. ExplodedView and Parts

№	Артикул	Альт. артикул	Описание
0	JC96-04898A запросить цену →		ELA HOU-FRAME MAIN 1 SNA A
1	JC61-01315A запросить цену →		FRAME-M_MAIN 1 SNA D
2	JC61-01360A запросить цену →		BRACKET-P-SUP SCAN F 1 SNA D
3	JC61-02710A запросить цену →		HOLDER-STAR WHEEL 1 SA B
4	JC63-00802A запросить цену →		GROUND-P-OPC CONTACT 1 SNA D
5	JC61-01285A запросить цену →		HOLDER-P-FUSER 2 SNA D
6	JC97-02262A запросить цену →		MEA UNIT-REGI F 1 SA A
6-1	JC61-01355A запросить цену →		BRACKET-P-REGI F 1 SNA D
6-2	6107-001155 запросить цену →		SPRING-ES 1 SA A
6-3	JC61-00884A запросить цену →		BUSH-6_D(L) 1 SNA D
7	6044-000231 запросить цену →		RING-E 1 SA A
8	JC61-00426A запросить цену →		BUSH-8/5 2 SA D
10	JC66-01028A запросить цену →		ROLLER-IDLE REGI 1 SA D
11	JC97-02261A запросить цену →		MEA UNIT-REGI R 1 SA A
11-1	JC61-01356A запросить цену →		BRACKET-P-REGI R 1 SNA D
11-2	6107-001155 запросить цену →		SPRING-ES 1 SA A
11-3	JC61-00884A запросить цену →		BUSH-6_D(L) 1 SNA D
12	JC63-00804A запросить цену →		GROUND-P-FEED 1 SNA D
13	JC66-01029A запросить цену →		ROLLER-DR REGI 1 SA A
14	JC63-00803A запросить цену →		GROUND-P-REGI 1 SNA D
15	JC66-00960A запросить цену →		SHAFT-DUP GUIDE 2 SNA A
16	JC97-02301A запросить цену →		MEA UNIT-DAMPER,L 2 SA A
16-1	JC61-00194A запросить цену →		CASE-DAMPER DUP 1 SNA D
16-2	JC61-00196A запросить цену →		SHAFT-DAMPER DUP 1 SNA D
16-3	6107-001254 запросить цену →		SPRING-CS 1 SNA D
16-4	JC61-00197A запросить цену →		HINGE-SHAFT DUP 1 SNA D
16-5	JC61-00310A запросить цену →		BRACKET-L DAMPER DUP 1 SNA D
16-6	6044-000159 запросить цену →		RING-C 1 SA B
16-7	6044-000121 запросить цену →		RING-E 1 SA D
17	JC97-02263A запросить цену →		MEA UNIT-F DR 1 SA A
17-1	JC63-00741A запросить цену →		COVER-M_FRONT DUMMY 1 SNA D
17-2	JC61-01358A запросить цену →		BRACKET-M_SIDE OPEN 1 SNA D
17-3	JC61-00486A запросить цену →		SPRING ETC-TORSION 1 SA D
17-4	6003-000196 запросить цену →		SCREW-TAPTITE 1 SA B
18	JC96-03534A запросить цену →		ELA HOU-CVR OPN 1 SA A
18-1	JC39-00541A запросить цену →		HARNESS-COVER_SW 1 SA D
18-2	JC63-00753A запросить цену →		GUARD-P_SW 1 SNA A
18-3	JC61-01354A запросить цену →		HOUSING-M_SIDE DR SNR 1 SNA A
18-4	JC63-00760A запросить цену →		COVER-M_SIDE DOOR SNR 1 SNA D
19	JC61-01316A запросить цену →		FRAME-M_COVER REAR 1 SNA D
20	6009-001396 запросить цену →		SCREW-SPECIAL 2 SNA D
21	JC96-03535A запросить цену →		ELA HOU-TERMINAL 1 SA A
21-1	JC61-01357A запросить цену →		HOUSING-M_TERMINAL 1 SNA D
21-2	JC39-00544A запросить цену →		CBF HARNESS-HVPS(8P) 1 SA D
21-3	JC96-04056A запросить цену →		ELA HOU-VARISTOR 1 SA A
21-4	JC70-40912A запросить цену →		ICT-SHAFT HV LARGE 1 SA B
21-5	JC66-00979A запросить цену →	SHAFT-TERMINAL_16L	4 SNA A
21-6	JC61-70930A запросить цену →		SPRING ETC-HV SMALL 5 SA A
21-7	JC61-01330A запросить цену →		PLATE-P-TERMIANL_HV 5 SNA A
21-8	JC63-00757A запросить цену →		COVER-M_TERMINAL DUP 1 SNA D
21-9	JC63-00742A запросить цену →		COVER-M_TERMINAL 1 SNA D
21-10	6003-000196 запросить цену →		SCREW-TAPTITE 1 SA B
22	JC61-02257A запросить цену →		HOLDER-FUSER LAMP 1 SNA D
23	JC39-00832A запросить цену →		HARNESS-FUSER_FR 1 SNA D
24	JB61-00439A запросить цену →		PLATE-STARWHEEL 1 SNA A
25	JC61-02422A запросить цену →		HOLDER-TONER CRUM 1 SNA D
26	JC92-01963A запросить цену →		PBA-TCRUM_IF SA A
27	6502-001101 запросить цену →		CABLE CLAMP 1 SNA A
28	6502-001093 запросить цену →		CABLE CLAMP 1 SA A
29	JC63-00797A запросить цену →		GROUND-P-P FUSER 1 SNA D
32	JC63-00798A запросить цену →		GROUND-P-EXIT 1 SNA D
33	JC63-00800A запросить цену →		GROUND-P-OPE REAR 1 SNA D
34	JC63-00796A запросить цену →		GROUND-P-H FUSER 1 SNA D
35	JC63-00799A запросить цену →		GROUND-P-MAIN DRIVE L 1 SNA D
36	JC39-00784A запросить цену →		HARNESS-DEVE_RF 1 SNA D
39	JC61-01287A запросить цену →		HOLDER-M_DEVE CONN 1 SNA D
40	JC67-00127A запросить цену →		DUCT-M_FAN LSU 1 SA B
42	JC39-00545A запросить цену →		CBF HARNESS-HVPS(3P) 1 SA D
43	JC61-01353A запросить цену →		BRACKET-P-CHANNEL 1 SNA D
44	JC31-00099A запросить цену →		FAN 1 SA D

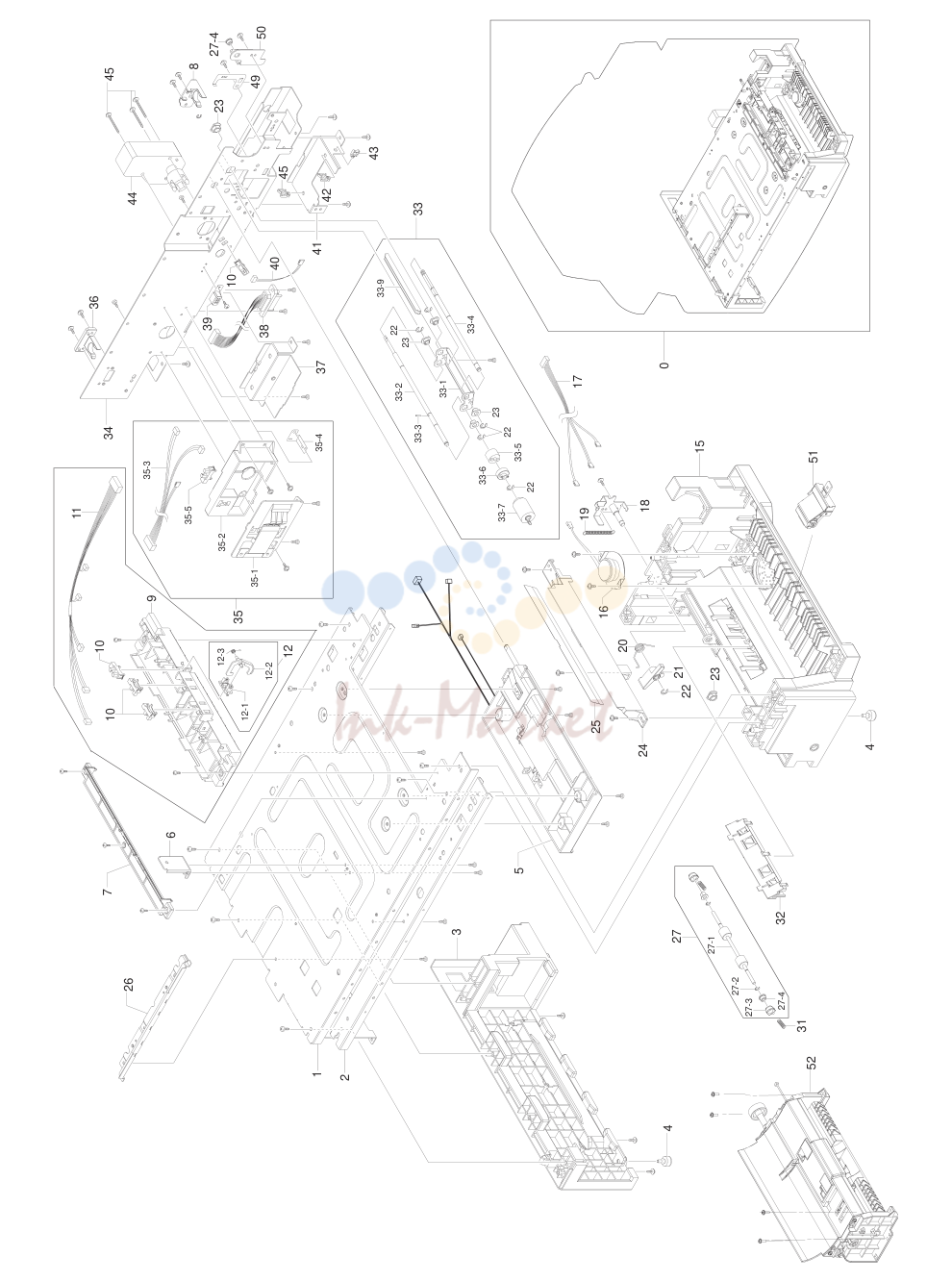

4. ExplodedView and Parts

№	Артикул	Описание
0	JC96-04903A запросить цену →	ELA HOU-BASE FRAME 1 SA A
1	JC61-01337A запросить цену →	BASE-P-PLATE 1 SNA A
2	JC61-01312A запросить цену →	PLATE-P-BEAM BASE 2 SNA D
3	JC61-01342B запросить цену →	HOUSING-BASE LEFT 1 SNA A
5	JC96-05046A запросить цену →	ELA HOU-PICK UP 1 SA A
6	JC61-01347A запросить цену →	BRACKET-P-JOINT BASE 1 SNA D
7	JC61-01296A запросить цену →	GUIDE-M_FEED UPPER 1 SNA D
8	JC61-01344A запросить цену →	HOLDER-M_CST R 1 SNA D
9	JC61-01294A запросить цену →	GUIDE-M_FEED DP 1 SNA D
10	0604-001095 запросить цену →	PHOTO-INTERRUPTER 3 SA A
11	JC39-00790A запросить цену →	CBF HARNESS-REGI 1 SNA D
12	JC97-02704A запросить цену →	MEA UNIT-ACT READY 1 SNA A
12-1	JC61-01422A запросить цену →	HOLD-M ACT READY 1 SA A
12-2	JC61-01435A запросить цену →	LEG-M_ACT READY DP 1 SA A
12-3	JB61-00076A запросить цену →	SPRING ETC-TORSION DOC (CC2-F) 1 SA B
15	JC61-01341B запросить цену →	HOUSING-BASE RIGHT 1 SA A
16	3001-002207 запросить цену →	SPEAKER 1 SA D
17	JC39-00792A запросить цену →	HARNESS-MP_SPK 1 SNA D
18	JC61-01423A запросить цену →	BRACKET-P-ARM FRIC 1 SNA D
19	6107-001258 запросить цену →	SPRING-ES 1 SA A
20	6107-001263 запросить цену →	SPRING-TS 1 SNA D
21	JC66-00959A запросить цену →	LEVER-M_ARM FRICTION 1 SA D
22	6044-000125 запросить цену →	RING-E 6 SA A
24	JC61-01313A запросить цену →	GUIDE-M_PICKUP BASE 1 SNA D
25	JC63-00795A запросить цену →	SHEET-GUIDE FILM BASE 1 SA A
26	JC61-01314A запросить цену →	GUIDE-P-SHIELD SMPS 1 SNA D
27	JC97-02705A запросить цену →	MEA UNIT-FEED IDLE MP 1 SA A
27-1	JC66-01027A запросить цену →	ROLLER-RUBBER IDLE 1 SNA D
27-2	JC61-00046A запросить цену →	SPRING ETC-TR R HAWK 2 SNA D
27-3	JC61-01434A запросить цену →	HOLDER-M_BUSHING IDLE 2 SNA D
31	6107-001258 запросить цену →	SPRING-ES 1 SA A
32	JC61-01297A запросить цену →	GUIDE-M_FEED IDLE MP 1 SA A
33	JC97-02290A запросить цену →	MEA UNIT-RETARD 1 SA A
33-1	JC61-01348A запросить цену →	BRACKET-P-RETARD 1 SNA D
33-2	JC66-00937A запросить цену →	SHAFT-RETARD S 1 SA A
33-3	JC66-00939A запросить цену →	SHAFT-LOCK 1 SA A
33-4	JC66-00938A запросить цену →	SHAFT-RETARD M 1 SNA D
33-5	JC67-00126A запросить цену →	COUPLER-TORQUELIMITER 1 SA B
33-6	JC66-00976A запросить цену →	JOINT-M_RETARD 1 SA D
33-7	JC97-02259A ✓ в наличии	MEA UNIT-ROLLER PU 1 SA A
33-8	JC61-01349A запросить цену →	BRACKET-P-BAR RETARD 1 SNA D
34	JC61-01338A запросить цену →	BASE-P-PLATE REAR 1 SNA A
35	JC96-04906A запросить цену →	ELA HOU-SIZE SENSOR 1 SA A
35-1	JC96-02127B запросить цену →	ELA HOU-CST SENSOR HAWK16 1 SA A
35-2	JC61-01343A запросить цену →	HOUSING-M_SIZE SENSOR 1 SA D
35-3	JC39-00795A запросить цену →	HARNESS-TRAY_SIZE 1 SNA D
35-4	JC63-00794A запросить цену →	GROUND-P-PAPER SIZE 1 SA D
36	JC61-01345A запросить цену →	HOLDER-M_CST L 1 SNA D
37	JC61-01340A запросить цену →	BRACKET-P_HANDLE L 1 SNA D
38	JC39-00780A запросить цену →	HARNESS-SCF_MAIN 1 SNA D
39	JC70-11028A запросить цену →	IPR-GROUND TOP 1 SA D
40	JC39-00793A запросить цену →	CBF HARNESS-NEAR SEN 1 SNA A
41	JC61-01436A запросить цену →	BRACKET-P_HANDLE R 1 SNA D
42	6502-000132 запросить цену →	CABLE CLAMP 1 SA D
43	6502-001101 запросить цену →	CABLE CLAMP 1 SNA A
44	JC31-00045A запросить цену →	MOTOR GEARED-P LIFT 1 SA A
49	JC63-00833A запросить цену →	GROUND-P-SHAFT RETARD 1 SA D
50	JC61-02262A запросить цену →	HOLDER-P-MP FEED 1 SNA D
51	JC97-02260A запросить цену →	MEA UNIT-HOLDER PAD 1 SA A
52	JC96-04905A запросить цену →	ELA HOU-MP 1 SA A

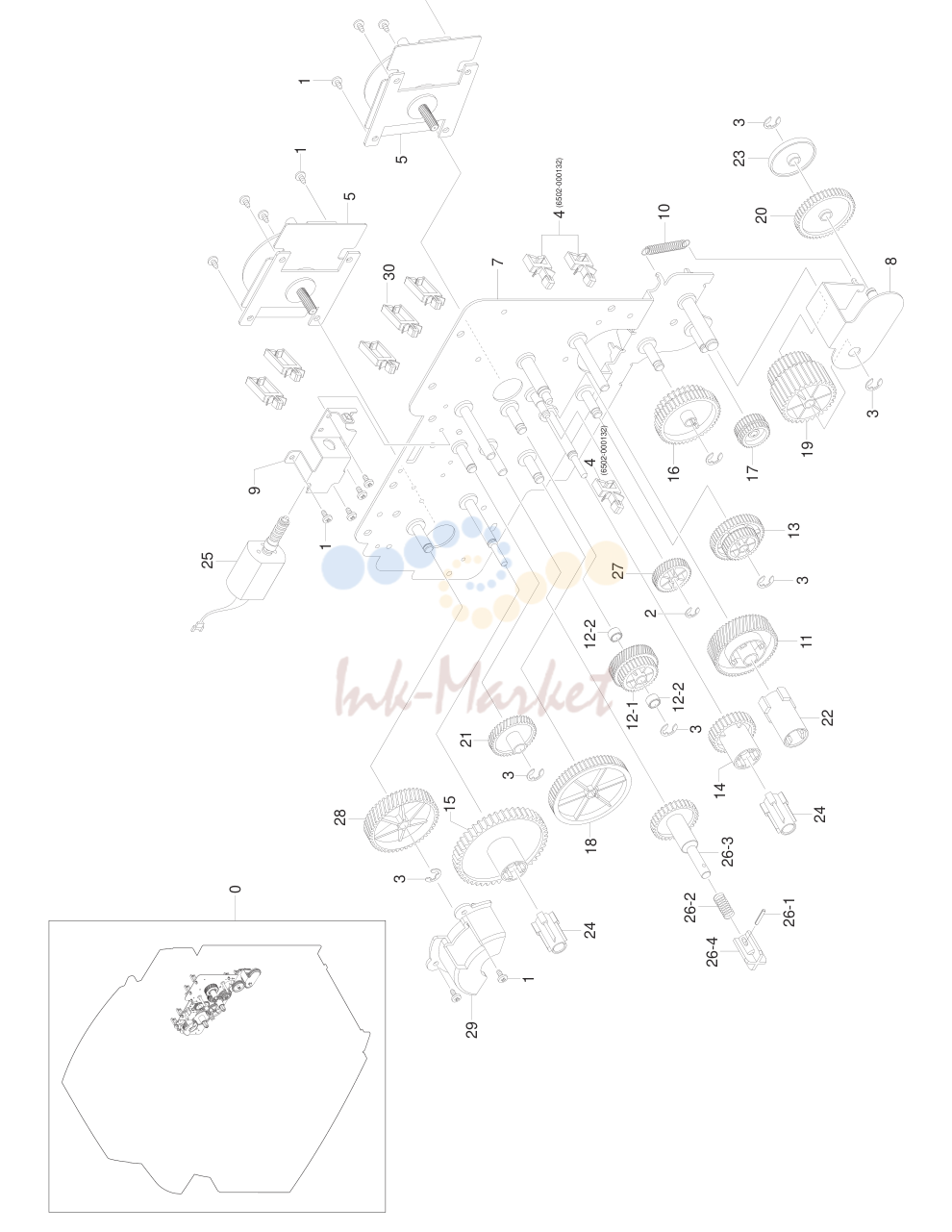

5. ExplodedView and Parts

№	Артикул	Описание
0	JC96-04891A запросить цену →	ELA HOU-DRIVE MAIN 1 SA A
1	6003-000269 запросить цену →	SCREW-TAPTITE 14 SA B
2	6044-000159 запросить цену →	RING-C 1 SA B
3	6044-000231 запросить цену →	RING-E 7 SA A
4	6502-000132 запросить цену →	CABLE CLAMP 3 SA D
5	JC31-00090A ✓ в наличии	MOTOR BLDC 2 SA A
6	JC39-00777A запросить цену →	HARNESS-MAIN_MTR 1 SNA D
7	JC61-02245A запросить цену →	BRACKET-MAIN 1 SNA D
8	JC61-01369A запросить цену →	BRACKET-P-DPX SWING 1 SNA A
9	JC61-01370A запросить цену →	BRACKET-P-TONER MOTOR 1 SNA A
10	JC61-70950A запросить цену →	SPRING ETC-EXTENSION 1 SA A
11	JC66-00982A запросить цену →	GEAR-M_OPC BASE 1 SA D
12	JC97-03120A запросить цену →	MEA-GEAR REGI IDLE A 1 SNA D
12-1	JC66-01681A запросить цену →	GEAR-REGI HELICAL 1 SA D
12-2	JC61-01428A запросить цену →	BUSH-DRY 2 SA A
13	JC66-01677A запросить цену →	GEAR-REGI IDLE C 1 SA D
14	JC66-00985A запросить цену →	GEAR-M_MIXER 1 SA D
15	JC66-00986A запросить цену →	GEAR-M_AGITATOR 1 SA D
16	JC66-01682A запросить цену →	GEAR-PICKUP HELICAL 1 SA D
17	JC66-01680A запросить цену →	GEAR-MP HELICAL 1 SA D
18	JC66-00989A запросить цену →	GEAR-M_AGI IDLE 1 SA D
19	JC66-00990A запросить цену →	GEAR-M_MP IDLE B 1 SA D
20	JC66-00991A запросить цену →	GEAR-M_DUPLEX IDLE 1 SA D
21	JC66-00993A запросить цену →	GEAR-M_SUPPLY IDLE 1 SA D
22	JC67-00115A запросить цену →	OTHER MECHA-M CPL OPC 1 SA D
23	JC67-00116A запросить цену →	OTHER MECHA-M COLLAR DP 1 SNA D
24	JC72-00743A запросить цену →	PMO-DEV/COUPLING 2 SA D
25	JC31-00078A запросить цену →	MOTOR DC 1 SA A
26	JC97-02681A запросить цену →	MEA UNIT-GEAR SUPPLY 1 SA A
26-1	6043-001028 запросить цену →	PIN-SPRING 1 SA D
26-2	JC61-00396A запросить цену →	SPRING ETC-COIL CONTAINER 1 SA D
26-3	JC66-00992A запросить цену →	GEAR-M_SUPPLY 1 SNA D
26-4	JC72-00621A запросить цену →	JOINT-COUPLING_CONTAINER 1 SA D
27	JC66-01678A запросить цену →	GEAR-MIDDLE 1 SA D
28	JC66-01679A запросить цену →	GEAR-AGI IDLE B 1 SA D
29	JC67-00276A запросить цену →	CAP-GEAR 1 SNA D
30	6502-001093 запросить цену →	CABLE CLAMP 5 SA A

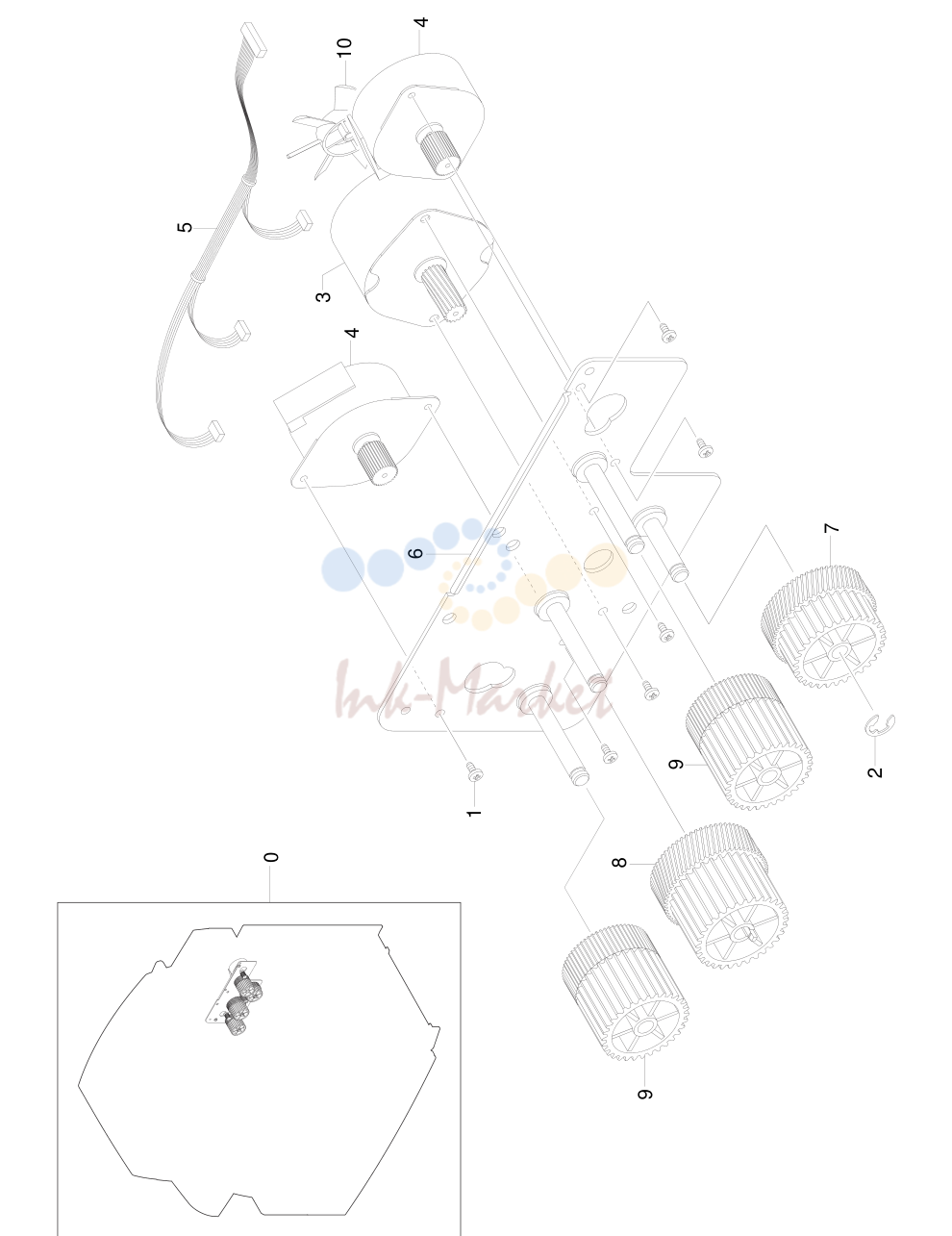

6. ExplodedView and Parts

№	Артикул	Описание
0	JC96-04893A запросить цену →	ELA HOU-DRIVE FUSER 1 SA A
1	6003-000269 запросить цену →	SCREW-TAPTITE;BH,+,-,S,M3,L6,ZPC(YEL 6 SA B
2	6044-000231 запросить цену →	RING-E;ID5.0,OD11.0,T0.6,PASS,STS304 1 SA A
3	JC31-00100A запросить цену →	MOTOR STEP 1 SNA D
4	JC31-00077A запросить цену →	MOTOR STEP 2 SNA A
5	JC39-00789A запросить цену →	HARNESS-STP_MTR 1 SA D
6	JC61-01371A запросить цену →	BRACKET-P-FUSER EXIT;SCX-6345N/XRX,S 1 SNA D
7	JC66-01986A запросить цену →	GEAR-FUSER IDLE A 1 SNA D
8	JC66-01988A запросить цену →	GEAR-EXIT IDLE A 1 SNA D
9	JC66-01987A запросить цену →	GEAR-EXIT IDLE C 2 SNA D
10	JC72-00825A запросить цену →	PMO-IMPELLER_DRV;ML-6200,NYLON66,BLK 1 SA A

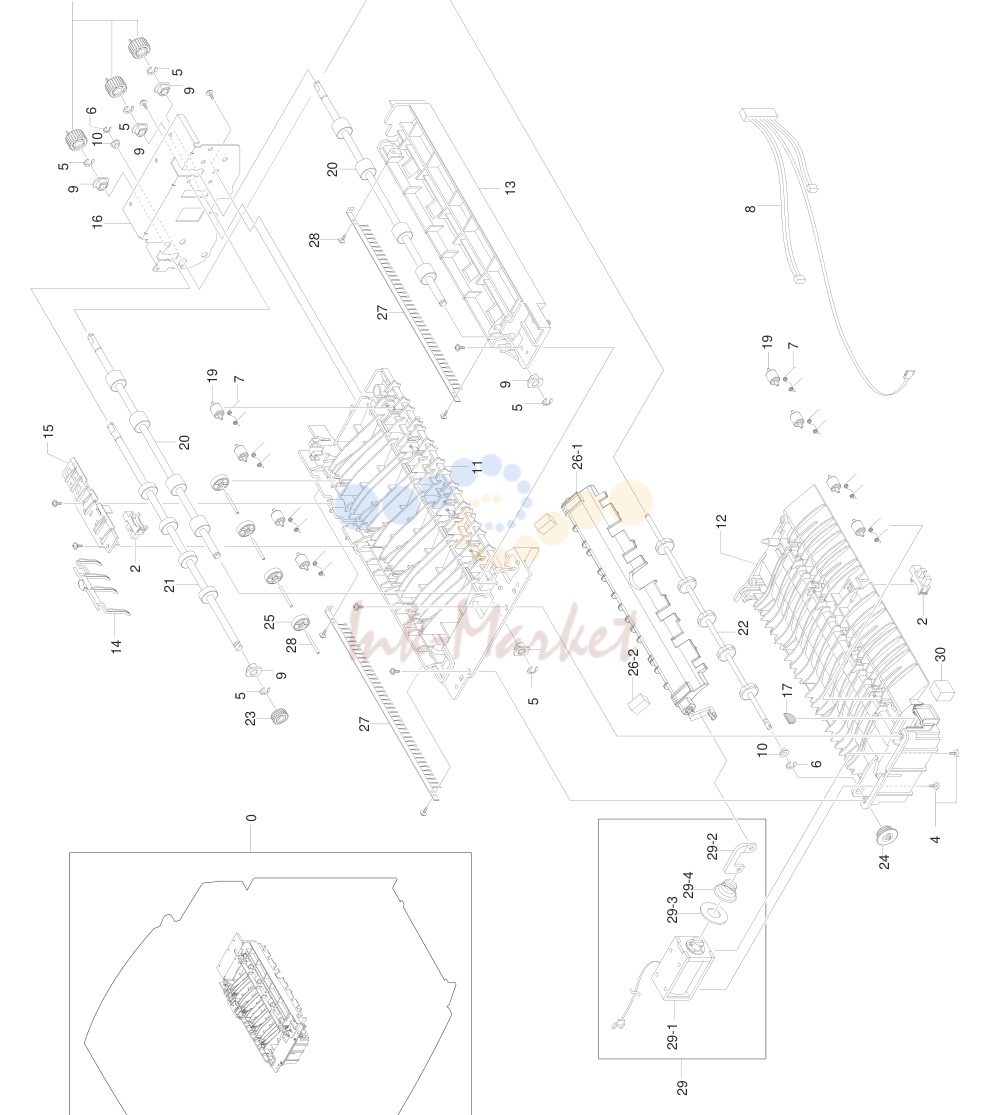

7. ExplodedView and Parts

№	Артикул	Описание
0	JC96-04892A запросить цену →	ELA HOU-EXIT 1 SA A
2	0604-001095 запросить цену →	PHOTO-INTERRUPTER 2 SA A
3	6003-000196 запросить цену →	SCREW-TAPTITE 1 SA B
4	6003-000269 запросить цену →	SCREW-TAPTITE 1 SA B
5	6044-000125 запросить цену →	RING-E 6 SA A
6	6044-000159 запросить цену →	RING-C 1 SA B
7	6107-001540 запросить цену →	SPRING-TS 8 SNA A
8	JC39-00788A запросить цену →	HARNESS-EXIT 1 SNA D
11	JC61-01301A запросить цену →	GUIDE-M_EXIT UPPER 1 SNA D
12	JC61-01302A запросить цену →	GUIDE-M_EXIT LOWER 1 SNA D
13	JC61-01303A запросить цену →	GUIDE-M_EXIT DUPLEX 1 SNA D
14	JC61-01391A запросить цену →	LEG-M LIMIT STACKING 1 SA A
15	JC61-01392A запросить цену →	HOLDER-M_ACT OUTBIN 1 SNA D
16	JC61-01393A запросить цену →	BRACKET-P-EXIT 1 SNA A
17	JC63-00821A запросить цену →	ABSORBER-DAMPER S 1 SNA D
18	JC66-01012A запросить цену →	GEAR-M_EXIT 3 SA D
19	JC66-01013A запросить цену →	ROLLER-M IDLE JF 8 SA A
20	JC66-01014A запросить цену →	ROLLER-EXIT DRV 1 SNA A
21	JC66-01015A запросить цену →	ROLLER-EXIT UPPER 1 SNA D
22	JC66-01016A запросить цену →	ROLLER-EXIT_LOWER 1 SNA A
23	JC66-01017A запросить цену →	GEAR-M_EXIT UPPER 1 SA D
24	JC66-01018A запросить цену →	GEAR-M_EXIT LOWER 1 SA D
25	JC66-01019A запросить цену →	ROLLER-M EXIT DP IDLE 4 SA D
26	JC67-00125A запросить цену →	BRUSH-EXIT 1 SA D
26-1	JC70-00064A запросить цену →	IPR-PIN ROLLER EXIT 1 SNA A
26-2	JC72-01416A запросить цену →	SPONGE-DAMPER SOL 2 SA D
27	JC96-04899A запросить цену →	ELA HOU-SOLENOID DP 1 SA A
28	JC33-00029A запросить цену →	SOLENOID-DUPLEX 1 SNA A
29	JC61-01332A запросить цену →	GUIDE RAIL-M LINK GATE 1 SNA D
29-1	JC61-70915A запросить цену →	SPRING ETC-SOLENOID DP 1 SA A
29-2	JC63-00820A запросить цену →	ABSORBER-DAMPER L 1 SNA D
29-3	JC97-03208A запросить цену →	MEA-GATE SPONGE 1 SNA A
29-4	JC67-00122A запросить цену →	OTHER MECHA-M GATE DP 1 SA D
30	JC72-01415A запросить цену →	SPONGE-DAMPER GATE 1 SA D

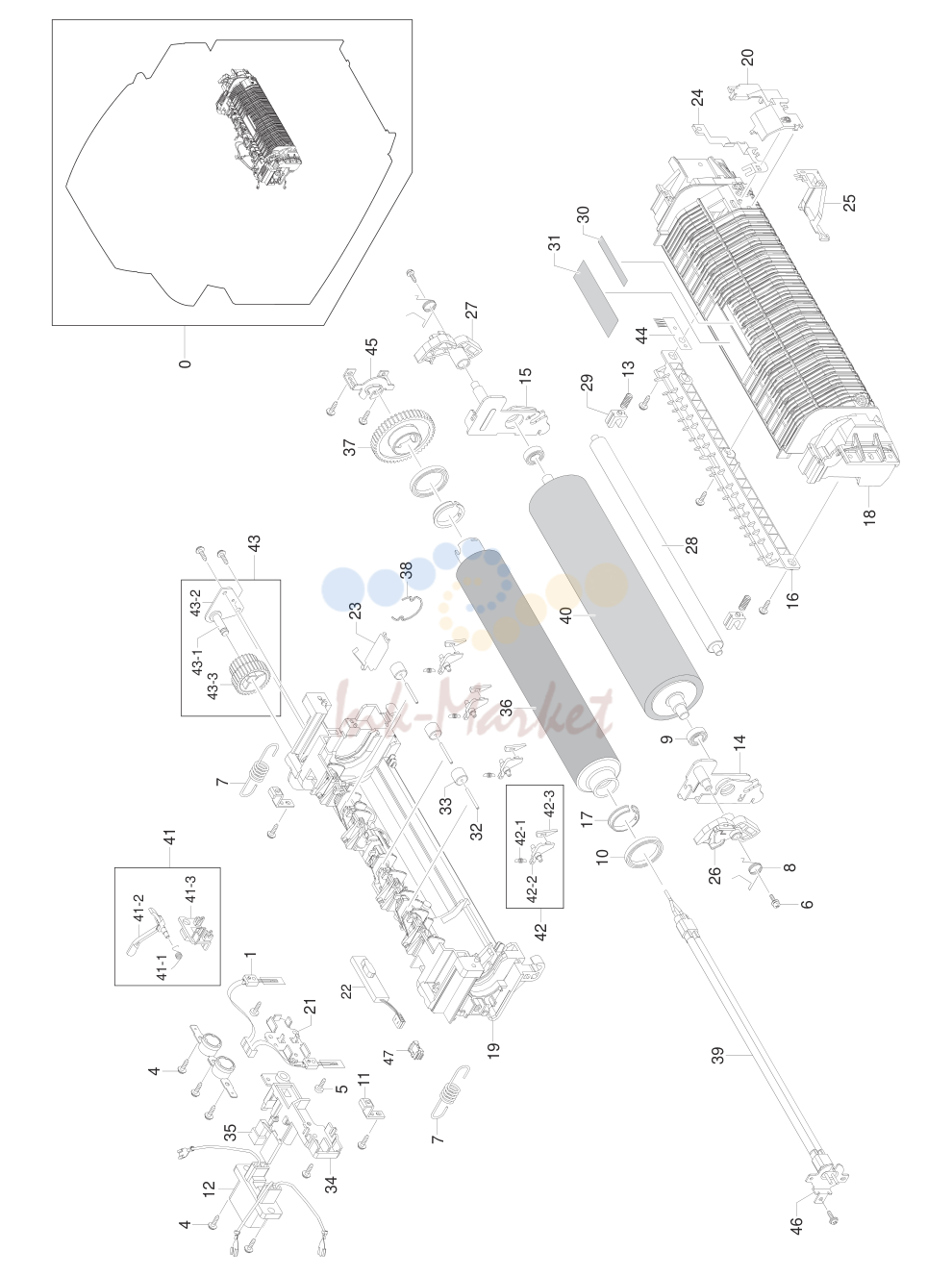

8. ExplodedView and Parts

№	Артикул	Альт. артикул	Описание
0	JC96-04991A запросить цену →		ELA HOU-FUSER 1 SA A 110V
0	JC96-04991B запросить цену →		ELA HOU-FUSER 1 SNA A 220V
1	1404-001355 запросить цену →		THERMISTOR-NTC ASSY 1 SA A
2	4712-001028 запросить цену →		THERMOSTAT 1 SA A
3	6002-000440 запросить цену →		SCREW-TAPPING 3 SA B
4	6003-000196 запросить цену →		SCREW-TAPTITE 20 SA B
5	6003-001086 запросить цену →		SCREW-TAPTITE 2 SA D
6	6006-001193 запросить цену →		SCREW-MACHINE 2 SA D
7	6107-001385 запросить цену →		SPRING-ES 2 SNA D
8	6107-001260 запросить цену →		SPRING-TS 2 SNA D
9	6601-001341 запросить цену →		BEARING-BALL 2 SA A
10	6601-001479 запросить цену →		BEARING-BALL 2 SA A
11	JC61-02264A запросить цену →		BRACKET-SPR SUPPORT 2 SNA D
12	JC39-00831A запросить цену →		HARNESS-FUSER_FU 1 SNA D
13	JC61-00013A запросить цену →		SPRING ETC-PAD 2 SNA D
14	JC61-02277A запросить цену →		BRACKET-PR R 1 SNA D
15	JC61-02266A запросить цену →		BRACKET-PR L 1 SNA D
16	JC61-01419A запросить цену →		GUIDE-M_INPUT JF 1 SNA D
17	JC61-01958A ✓ в наличии		BUSH-HR 2 SA A
18	JC63-01598A запросить цену →		COVER-LOWER FUSER 1 SNA D
19	JC63-01604A запросить цену →		COVER-UPPER FUSER 1 SNA D
20	JC63-00761A запросить цену →		COVER-M_GROUND 1 SNA D
21	JC63-01587A запросить цену →		COVER-NC THERMISTOR 1 SNA D
22	1404-001453 запросить цену →		THERMISTOR-NTC ASSY 1 SA D
23	JC63-01642A запросить цену →		GROUND-HR 1 SNA D
24	JC63-00819A запросить цену →		GROUND-P-PR 1 SNA D
25	JC63-01640A запросить цену →	GROUND-PR2	1 SNA D
26	JC66-01687A запросить цену →		LEVER-JAM R 1 SA D
27	JC66-01859A запросить цену →		LEVER-JAM L 1 SA D
28	JC66-01870A запросить цену →		SHAFT-CLEANING_PR 1 SNA D
29	JC66-10205A запросить цену →		BEARING-PRESSURE R 2 SA D
30	JC68-01134A запросить цену →		LABEL(P)-BLANK(FUSER) 1 SNA A
31	JC68-01581B запросить цену →		LABEL-CAUTION 1 SNA A
32	JC70-00064A запросить цену →		IPR-PIN ROLLER EXIT 3 SNA A
33	JC72-20902A запросить цену →		PEX-ROLLER F/UP(2) 3 SA A
34	JC63-01591A запросить цену →		COVER-TERMINAL LAMP 1 SNA D
35	JC92-02008A запросить цену →		PBA-FUSER_CRUM 1 SNA D
36	JC66-01871A запросить цену →		ROLLER-HEAT 1 SA D
37	JC66-01666A запросить цену →		GEAR-FUSER 1 SA D
38	JC61-02551A запросить цену →		SPRING ETC-LOCK 1 SNA A
39			4713-001235/6 LAMP-HALOGEN (220V/110V) 1 SA D
40	JC66-01825A запросить цену →		ROLLER-PRESSURE 1 SA D
41	JC97-02288A запросить цену →		MEA UNIT-ACTUATOR 1 SA A
41-1	JC61-00019A запросить цену →		SPRING ETC-ACT, FEED 1 SA D
41-2	JC61-01384A запросить цену →		LEG-M ACTUATOR EXIT 1 SNA D
41-3	JC61-01385A запросить цену →		HOLDER-ACTUATOR 1 SNA D
42	JC97-02294A запросить цену →		MEA UNIT-CLAW 4 SA A
42-1	6107-001291 запросить цену →		SPRING-ES 1 SA A
42-2	JC61-01383A запросить цену →		HOLDER-M_CLAW 1 SNA D
42-3	JC67-00121A запросить цену →		OTHER MECHA-FINGER 1 SNA D
43	JC97-02680A запросить цену →		MEA-BRACKET FUSER 1 SA A
43-1	0205-001003 запросить цену →		GREASE-BEARING 0.001KG SNA A
43-2	JC61-01388A запросить цену →		BRACKET-P-FUSER GEAR 1 SNA D
43-3	JC66-01011A запросить цену →		GEAR-M DRV Z2228 1 SA D
44	JC67-00317A запросить цену →		BRUSH-ANTISTATIC_FUSER 1 SNA A
45	JC61-02281A запросить цену →		BRACKET-LAMP L 1 SNA D
46	JC61-02271A запросить цену →		BRACKET-LAMP R 1 SNA D
47	JC61-02657A запросить цену →		HOLDER THERMISTOR 1 SA B

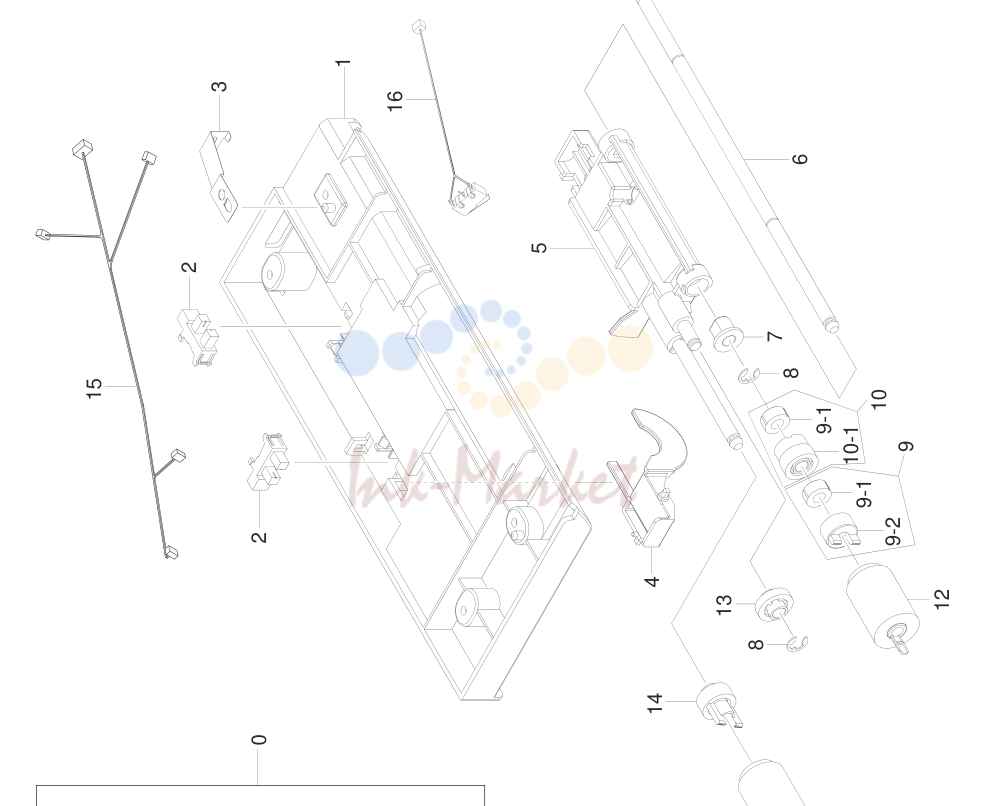

9. ExplodedView and Parts

№	Артикул	Описание
0	JC96-05046A запросить цену →	ELA HOU-PICK UP 1 SA A
1	JC61-01298A запросить цену →	FRAME-M_BASE PICK UP 1 SNA D
2	0604-001095 запросить цену →	PHOTO-INTERRUPTER 2 SA A
3	JC63-00743A запросить цену →	GROUND-P-SHAFT PU 1 SNA D
4	JC61-01350A запросить цену →	LEG-M_ACT NO PAPER 1 SNA A
5	JC61-01299A запросить цену →	GUIDE-M_UPPER PICK UP 1 SNA A
6	JC66-00942A запросить цену →	SHAFT-PICK UP 1 SNA D
7	JC61-00884A запросить цену →	BUSH-6_D(L) 2 SNA D
8	6044-000125 запросить цену →	RING-E 3 SA A
9	JC97-02291A запросить цену →	MEA UNIT-GEAR ONE WAY 1 SNA D
9-1	JC66-00977A запросить цену →	CLUTCH-P_ONE WAY 2 SA B
9-2	JC66-00941A запросить цену →	GEAR-M_ONE WAY 1 SA D
10	JC97-02292A запросить цену →	MEA UNIT-IDLE FORWARD 1 SNA D
10-1	JC61-01288A запросить цену →	HOLDER-M_IDLE ONE WAY 1 SA A
12	JC97-02259A ✓ в наличии	MEA UNIT-ROLLER PU 2 SA A
13	JC66-00940A запросить цену →	GEAR-M_IDLE PU 1 SA D
14	JC66-00943A ✓ в наличии	GEAR-M_PU JOINT 1 SA D
15	JC39-00794A запросить цену →	HARNESS-SCF_EMPTY 1 SNA D
16	JC39-00833A запросить цену →	HARNESS-MOTOR_SW 1 SNA D

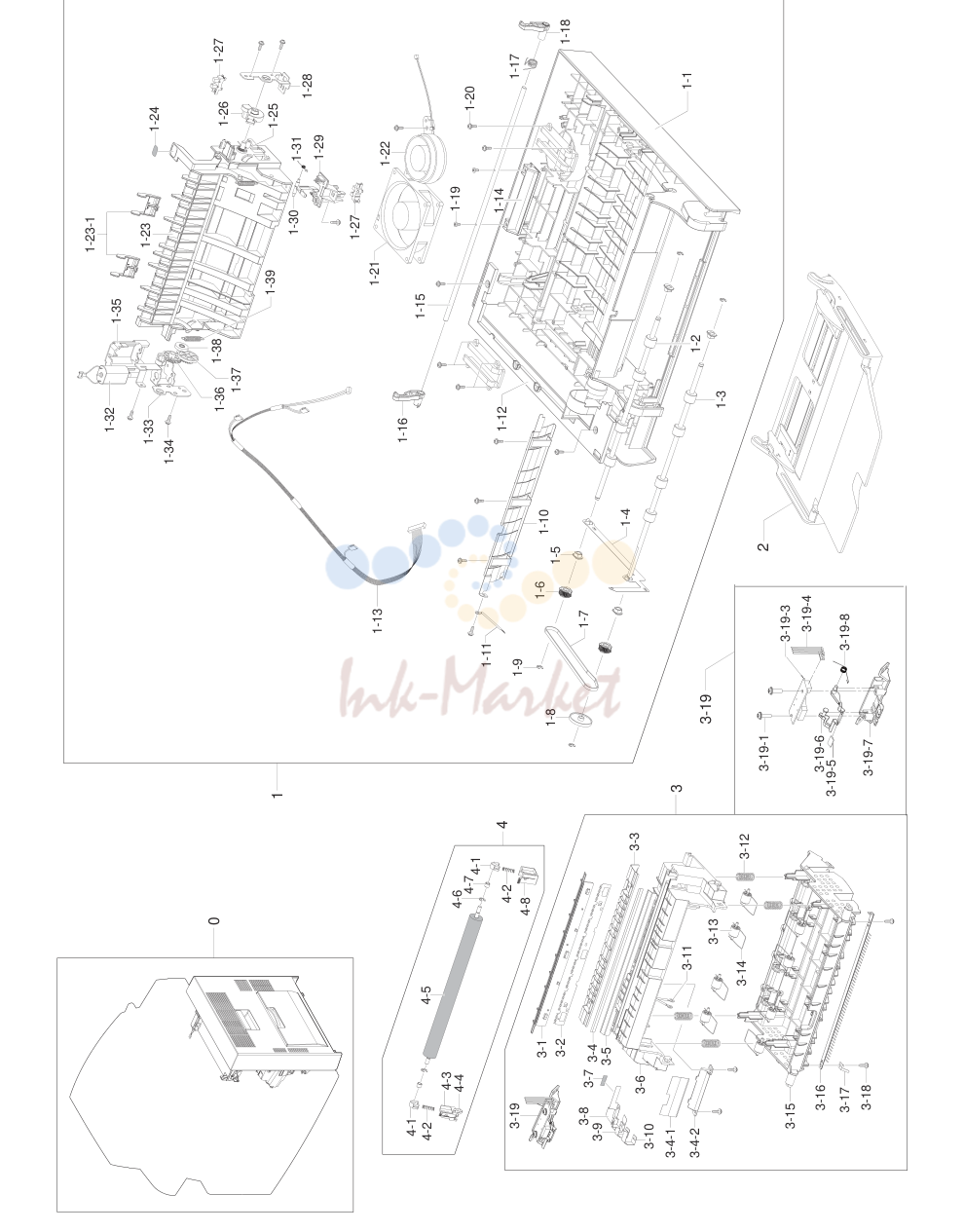

10. ExplodedView and Parts

№	Артикул	Описание
0	JC96-04890A запросить цену →	ELA HOU-SIDE DUPLEX 1 SA A
1	JC96-04896X запросить цену →	ELA HOU-SIDE 1 SA A
1-1	JC63-00775A запросить цену →	COVER-M_SIDE 1 SA B
1-2	JC66-00969A запросить цену →	ROLLER-DUPLEX 1 SA D
1-3	JC66-00970A запросить цену →	ROLLER-DUPLEX READY 1 SA A
1-4	JC63-00784A запросить цену →	GROUND-P-DUPLEX 1 SNA D
1-6	JC66-00971A запросить цену →	PULLEY-M_DUPLEX 2 SA D
1-7	6602-001092 запросить цену →	BELT-TIMING GEAR 1 SA B
1-8	JC67-00116A запросить цену →	OTHER MECHA-M COLLAR DP 1 SNA D
1-9	6044-000125 запросить цену →	RING-E 4 SA A
1-10	JC61-01334A запросить цену →	BRACKET-P-DUPLEX 1 SNA D
1-11	JB39-00103A запросить цену →	CBF HARNESS-LIU GND 1 SA B
1-12	JC67-00112A запросить цену →	CAP-M_SIDE 1 SNA D
1-13	JC39-00783A запросить цену →	HARNESS-DUPLEX 1 SA D
1-14	JC64-00205A запросить цену →	HANDLE-M_SIDE 1 SA D
1-15	JC66-00935A запросить цену →	SHAFT-HANDLE 1 SNA D
1-16	JC64-00199A запросить цену →	LOCKER-M_REAR 1 SA A
1-17	JC61-00479A запросить цену →	SPRING ETC-LOCKER TORSION 1 SA D
1-18	JC64-00198A запросить цену →	LOCKER-M_FRONT 1 SA A
1-19	6001-000130 запросить цену →	SCREW-MACHINE 2 SA A
1-20	6003-000196 запросить цену →	SCREW-TAPTITE 10 SA B
1-21	JC31-00088A запросить цену →	FAN-DC 1 SA B
1-22	JC31-00087A запросить цену →	FAN-DC 1 SA A
1-23	JC61-01308A запросить цену →	GUIDE-M_EXIT 1 SNA D
1-24	JC68-01246B запросить цену →	LABEL(R)-GUIDE_DUPLEX 1 SNA D
1-25	JC61-02557A запросить цену →	SPRING-TS 1 SA D
1-26	JC66-01686A запросить цену →	LEVER-GEAR FRONT 1 SA D
1-27	0604-001095 запросить цену →	PHOTO-INTERRUPTER 2 SA A
1-28	JC61-02246A запросить цену →	BRACKET-CAM FRONT 1 SNA D
1-29	JC61-01335A запросить цену →	HOLDER-M_ACTUATOR DP 1 SA A
1-30	JC61-01336A запросить цену →	LEG-M_ACTUATOR DUPLEX 1 SA A
1-31	JC61-00019A запросить цену →	SPRING ETC-ACT, FEED 1 SA D
1-32	JC31-00094A запросить цену →	MOTOR DC 1 SA A
1-33	JC61-02269A запросить цену →	BRACKET-MOTOR 1 SNA D
1-34	6003-000196 запросить цену →	SCREW-TAPTITE 7 SA B
1-35	JC63-01585A запросить цену →	COVER-MOTOR ENV 1 SNA D
1-36	JC66-01665A ✓ в наличии	GEAR-IDLE ENV 1 SA D
1-37	JC66-01684A ✓ в наличии	GEAR-CAM REAR 1 SA D
1-38	JC66-01685A запросить цену →	GEAR-DRIVE REAR 1 SA D
1-39	JC61-70910A запросить цену →	SPRING ETC-RAIL 2 SA D
2	JC97-02264X запросить цену →	MEA UNIT-TRAY 1 SA A
3	JC96-04982A запросить цену →	ELA HOU-DUPLEX 1 SA A
3-1	JC61-01407A запросить цену →	HOLDER-M_SAW 1 SNA D
3-2	JC70-10232D запросить цену →	IPR-E-PLATE SAW(MCK2) 1 SA D
3-3	JC61-01290A запросить цену →	GUIDE-P-TR 1 SNA D
3-4	JC63-01868A запросить цену →	SHEET-CLEARING TR 1 SNA D
3-5	JC61-02760A запросить цену →	GUIDE-P-EARTH TR 1 SA A
3-6	JC61-01292A запросить цену →	GUIDE-M_FEED 1 SNA D
3-7	0203-001778 запросить цену →	TAPE-DOUBLE FACE 1 SNA D
3-8	JC63-00786A запросить цену →	GROUND-P-GND 1 SNA D
3-9	JC63-00788A запросить цену →	GROUND-P-SAW 1 SNA D
3-10	JC63-00787A запросить цену →	GROUND-P-TR 1 SNA D
3-11	JC39-00187A запросить цену →	CBF HARNESS-ADF ROLLER GND 1 SA D
3-12	JC61-70959A запросить цену →	SPRING ETC-SPRING ETC FEED 4 SA D
3-13	JC66-01013A запросить цену →	ROLLER-M IDLE JF 8 SA A
3-14	JC65-00012A запросить цену →	TERMINAL-S_IDLE 8 SA A
3-15	JC61-01293A запросить цену →	GUIDE-M_DUPLEX 1 SNA D
3-16	JC67-00125A запросить цену →	BRUSH-EXIT 1 SA D
3-17	JC63-00785A запросить цену →	GROUND-P-BRUSH 1 SNA D
3-18	6003-000196 запросить цену →	SCREW-TAPTITE 12 SA B
3-19	JC96-05348A запросить цену →	ELA HOU-ID SENSOR 1 SA A
4	JC97-02287A ✓ в наличии	MEA UNIT-TR 1 SA A
4-2	JC61-70906A запросить цену →	SPRING ETC-TR_R 2 SA D
4-3	JC72-00884A запросить цену →	PMO-HOLDER GEAR TR 1 SA D
4-4	JC61-70203A запросить цену →	SPRING ETC-PLATE TR 1 SA D
4-5	JC97-02375A запросить цену →	MEA UNIT-TR SUB 1 SA A
4-6	6044-000125 запросить цену →	RING-E 2 SA A
4-7	JC72-40228A запросить цену →	PMO-BUSH 2 SA D
4-8	JC72-00883A запросить цену →	PMO-HOLDER GND TR 1 SA D

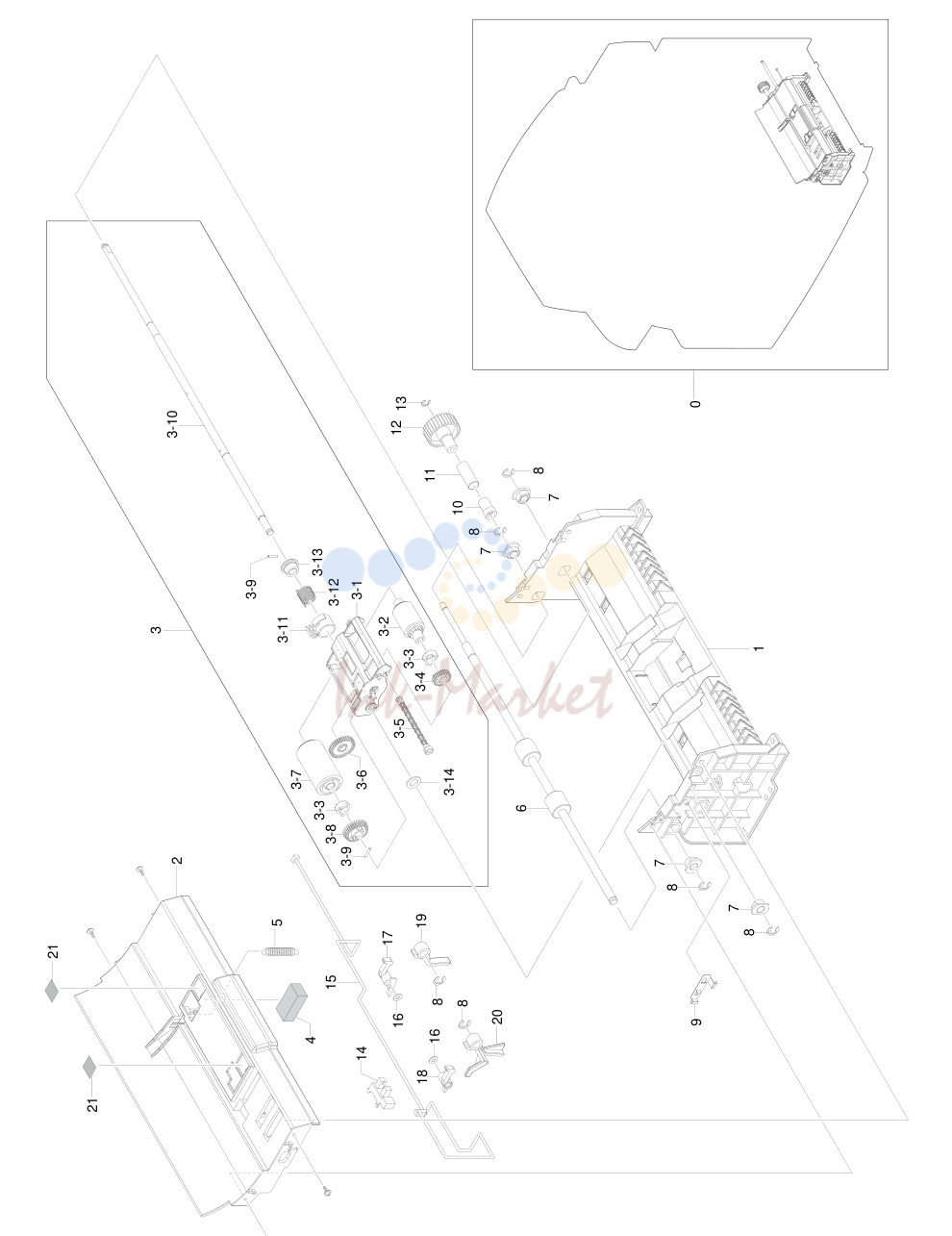

11. ExplodedView and Parts

№	Артикул	Описание
0	JC96-04905A запросить цену →	ELA HOU-MP 1 SA A
1	JC61-01351B запросить цену →	FRAME-M_MP LOWER 1 SA A
2	JC61-01352B запросить цену →	FRAME-M_MP TOP 1 SA A
3	JC96-03533A запросить цену →	ELA HOU-MP PICK UP 1 SA A
3-1	JC61-01410A ✓ в наличии	GUIDE-M_PICKUP DOC 1 SNA A
3-2	JB75-00300A ✓ в наличии	MEC-PICK UP ROLLER ASSY 1 SA A
3-3	JB72-00845A запросить цену →	PMO-PICK UP CLUTCH SUB 1 SA A
3-4	JB66-00105A запросить цену →	GEAR-PICK UP 26 1 SA A
3-5	JC72-00744A запросить цену →	PMO-SHAFT PICK UP 1 SA B
3-6	JB66-00102A запросить цену →	GEAR-PICK UP IDEL 38 1 SA A
3-7	JB75-00299A ✓ в наличии	MEC-ADF ROLLER ASSY 1 SA A
3-8	JB66-00104A запросить цену →	GEAR-ADF IDLE 34 1 SA A
3-9	JB70-00168A запросить цену →	ICT-PIN ADF 1 SA A
3-10	JC66-00978A запросить цену →	SHAFT-PICK UP MP 1 SNA D
3-11	JB72-00821A запросить цену →	PMO-ADF COLAR 1 SA A
3-12	JB61-70904A запросить цену →	SPRING ETC-CLUTCH 1 SA A
3-13	JC61-00750A запросить цену →	BUSH-M-ADF CLUTCH 1 SA D
3-14	6031-000023 запросить цену →	WASHER-PLAIN 1 SA B
4	JC72-01375A запросить цену →	SPONGE-DAMPER MP 1 SNA D
5	6107-001256 запросить цену →	SPRING-ES 1 SA A
6	JC66-01026A запросить цену →	ROLLER-MP DRV 1 SNA D
8	6044-000125 запросить цену →	RING-E 1 SA A
9	JC63-00744A запросить цену →	GROUND-P-MP 1 SNA D
10	JG72-40732A запросить цену →	PMO-BUSHING HOLDER 1 SNA D
11	JG70-40534A запросить цену →	ICT-SPRING CLUTCH 1 SA D
12	JC66-00936A запросить цену →	GEAR-M_MP FEED 1 SA D
13	6044-000159 запросить цену →	RING-C 1 SA B
14	0604-001095 запросить цену →	PHOTO-INTERRUPTER 1 SA A
15	JC39-00791A запросить цену →	HARNESS LIMIT_EMPTY 1 SA D
16	6031-001247 запросить цену →	WASHER-PLAIN 1 SNA D
17	JC66-00958B запросить цену →	LATCH-M_ARM REAR 1 SNA D
18	JC66-00958A запросить цену →	LATCH-M_ARM FRT 1 SNA A
19	JC61-01307B запросить цену →	STOPPER-M_PAPER REAR 1 SNA A
20	JC61-01307A запросить цену →	STOPPER-M_PAPER FRT 1 SNA D
21	JB63-00058A запросить цену →	SHEET-FILM ASF 1 SNA A

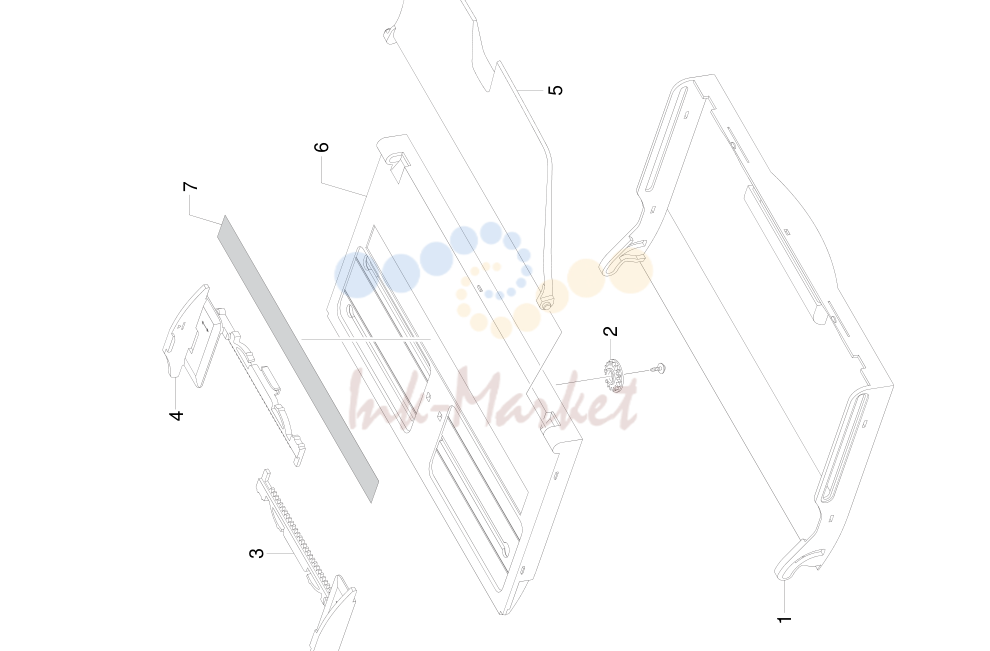

12. ExplodedView and Parts

№	Артикул	Описание
0	JC97-02264B запросить цену →	MEA UNIT-TRAY 1 SA A
1	JC63-00746B запросить цену →	TRAY-COVER LOWER 1 SNA D
2	JG66-40003A запросить цену →	GEAR-PINION 1 SA A
3	JC72-01005D запросить цену →	PMO-SIDE GUIDE MP(L) 1 SNA A
4	JC72-01006C запросить цену →	PMO-SIDE GUIDE MP(R) 1 SNA A
5	JC63-00447E запросить цену →	TRAY-M_ASF_FOLDER 1 SA A
6	JC63-00745B запросить цену →	TRAY-COVER TOP 1 SNA A
7	JC68-01622B запросить цену →	LABEL-INSTALLATION 1 SNA D

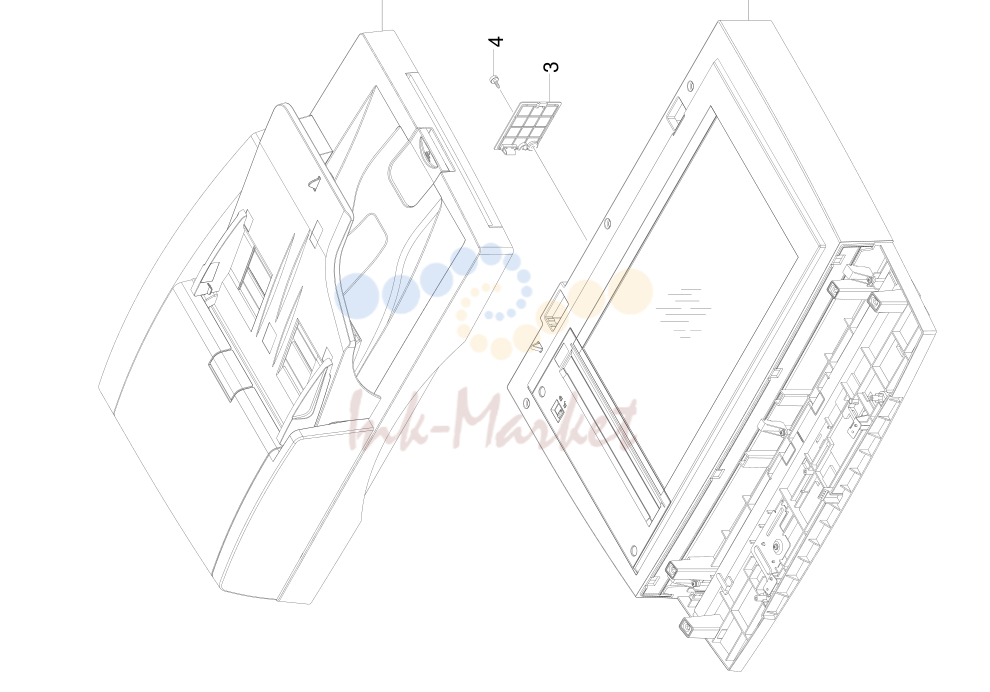

13. ExplodedView and Parts

№	Артикул	Описание
0	JC96-04863A запросить цену →	ELA HOU-SCAN 1 SA A
1	JC96-04979A запросить цену →	ELA HOU-PLATEN 1 SA A
2	JC96-04855A запросить цену →	ELA HOU-DADF 1 SA A
3	JC63-00765A запросить цену →	COVER M_CONNECTOR 1 SA D
4	JC61-02098A запросить цену →	SCREW-SPECIAL 1 SA D

Каталог очень большой (1340 позиций). Показаны первые 13 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
