Samsung SCX-6220 6320F — каталог запчастей со схемами

Содержание

• 1. Exploded View & Parts List
• 2. Exploded View & Parts List
• 3. Exploded View & Parts List
• 4. Exploded View & Parts List
• 5. Exploded View & Parts List
• 6. Exploded View & Parts List
• 7. Exploded View & Parts List
• 8. Exploded View & Parts List
• 9. Exploded View & Parts List
• 10. Exploded View & Parts List
• 11. Exploded View & Parts List
• 12. Exploded View & Parts List
• 13. Exploded View & Parts List
• 14. Exploded View & Parts List
• 15. Exploded View & Parts List
• 16. Exploded View & Parts List

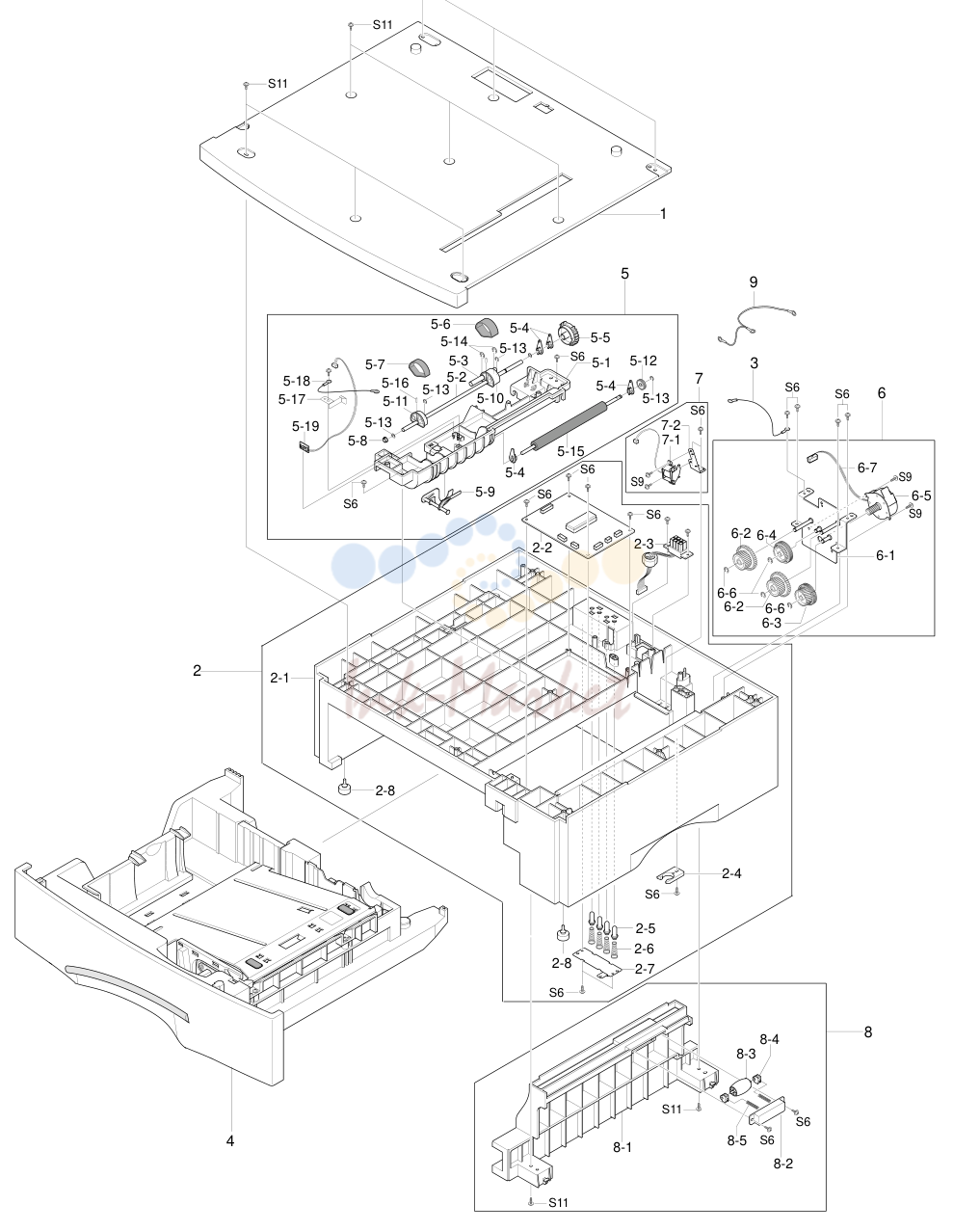

• 17. Exploded View & Parts List

1. Exploded View & Parts List

№	Артикул	Альт. артикул	Описание
0			SET SCX-6320F
1	JC96-03165B запросить цену →		ELAHOU-SCANNER ASS’Y
1-1	JC96-02943A запросить цену →		ELAHOU-DADF
1-2	JC96-03164B запросить цену →		ELAHOU-PLATEN
1-3	JC96-03207B запросить цену →		ELAHOU-PLATEN
2	JC97-01556B запросить цену →		MEAUNIT-COVER PAEXITASS’Y
2-1	JC72-00354B запросить цену →		PMO-TRAYEXTENTION MPNE
2-2	JC72-00786B запросить цену →		PMO-COVER PAPER EXIT
3	JC97-01736A запросить цену →		MEAUNIT-CASSETTE
4	JC97-01572B запросить цену →		MEAUNIT-COVER FRONTASS’Y
5	JC59-00014C запросить цену →		UNIT-LSU
6	JC44-00065A запросить цену →		PBAPOWER SMPS_110V
9	JC96-02715B ✓ в наличии		ELAHOU-PICK UP
10	JC96-02183C запросить цену →		ELAHOU-SIDE COVER ASS’Y
11	JC96-02182A запросить цену →		ELAHOU-MPASS’Y
12	JC96-02958A запросить цену →		ELAHOU-BASE FRAME ASS’Y
13	JC97-01850A ✓ в наличии		MEAUNIT-FEED ROLLER
14	JC96-03021A запросить цену →		ELAHOU-FUSER(110V)E-COIL
15	JC96-02959A запросить цену →		ELAHOU-FRAME MAIN ASS’Y
16	JC97-01643B запросить цену →		MEC-UNIT-EXITASS’Y
17	JC96-02957A запросить цену →		ELAHOU-ENGINE DRIVE(MCK2)
18	JC97-01851A запросить цену →		MEAUNIT-REAR COVER
18-1	JC63-00191A запросить цену →		COVER MAIN REAR
18-2	JC68-01354A запросить цену →		LABEL-GUIDE DIMM
19	JC92-01482B запросить цену →		PBAMAIN-MFP
20	JC63-00539A запросить цену →		COVER-M PANNELMFP
21	JC96-02311A запросить цену →		ELAHOU-DUCTFAN
21-1	JC31-00012A запросить цену →		FAN-DC
21-2	JC72-00807A запросить цену →		PMO-DUCTFAN
24	JC33-00007A ✓ в наличии		SOLENOID-PICK UP
25	JC72-00790A запросить цену →		PMO-COVER EXITREAR
26	JC97-01624A запросить цену →		MEAUNITGUIDE CSTPAASS’Y
26-1	JC72-00836A запросить цену →		PMO-SHEETGUIDE PAPER
26-2	JC72-00791A запросить цену →		PMO-GUIDE CASSETTE RAIL
26-3	JC63-00078A запросить цену →		SHEETFEED
26-4	JC70-00244A запросить цену →		IPR-GUIDE CSTPAPER
28	JC72-00789A запросить цену →		PMO-DUMMYBASE FRAME
29	JC96-02962A запросить цену →		ELAHOU-SHIELD MAIN LOWER
29-1	JC63-00316A запросить цену →		SHIELD-P_MAIN LOWER
29-2	JC39-00186A запросить цену →		CBF HARNESS-INLET
29-3	JC39-00103A запросить цену →		CBF HARNESS-LIU GND
30	JC72-00801A запросить цену →		PMO-COVER FEED AY
32	JC72-00835A запросить цену →		PMO-GUIDE PAPER OUT
33	JC63-00072A запросить цену →		COVER SHEETCONNECTOR
34	JC39-00336A запросить цену →		CBF HARNESS-LSU
35	JC39-00339A запросить цену →		CBF HARNESS SMPS
36	JC39-00347A запросить цену →		CBF HARNESS-LIU
37	JB39-00103A запросить цену →		CBF HARNESS-LIU GND
38	JC66-00335A запросить цену →		GEAR-PICK_UP
39	JC70-00248A запросить цену →		IPR-SHIELD SMPS UPPER
40	JC97-01573A запросить цену →		MEAUNIT-HOLD GEAR ASSY
40-1	JC61-70906A запросить цену →		SPRING ETC-TRR
40-2	JC72-40228A запросить цену →		PMO-BUSH
40-3	JC72-00884A запросить цену →		PMO-HOLDER GEAR TR
40-4	JC72-00883A запросить цену →		PMO-HOLDER GND TR
41	JC97-01574A запросить цену →		MEAUNIT-HOLD GND ASSY
41-1	JC61-70203A запросить цену →		SPRING ETC-PLATE TR
41-2	JC61-70961A запросить цену →		SPRING ETC-TR_L
41-3	JC72-40228A запросить цену →		PMO-BUSH
42	6103-001048 запросить цену →		SUPPORTER
43	JC72-41191A запросить цену →		PMO-BEARING SHAFT
41	JC97-01573A запросить цену →		MEAUNIT-HOLD GEAR ASSY
41-1	JC61-70906A запросить цену →		SPRING ETC-TRR
41-2	JC72-40228A запросить цену →		PMO-BUSH
41-3	JC72-00884A запросить цену →		PMO-HOLDER GEAR TR
42	6103-001048 запросить цену →		SUPPORTER
43	JC72-41191A запросить цену →		PMO-BEARING SHAFT
44	JC72-00799A запросить цену →		PMO-CAM JAM REMOVE
45	JC72-00805A запросить цену →		PMO-LOCKER DEVE
46	JC72-00804A запросить цену →		PMO-LEVER JAM REMOVE
47	JC39-00055B запросить цену →		CBF POWER STITCH GRAY
48	JC66-40947A запросить цену →		GEARTRANSFER
49	JC72-41191A запросить цену →		PMO-BEARING SHAFT
50	JC75-00148A ✓ в наличии		MEC-TRANSFER-ROLLER
51	JC72-00834A запросить цену →		COVER BRACKETMOTOR
53	JC39-00347A запросить цену →		CBF HARNESS-LIU
54	JC92-01405F запросить цену →		PBASUB-SDRAM DIMM (16MB)
55	JC92-01587A запросить цену →		PBASUB-LIU
56	JC92-01580A запросить цену →		PBAETC-PS-DIMM
58	JC63-00192A запросить цену →		COVER REAR DUMMY

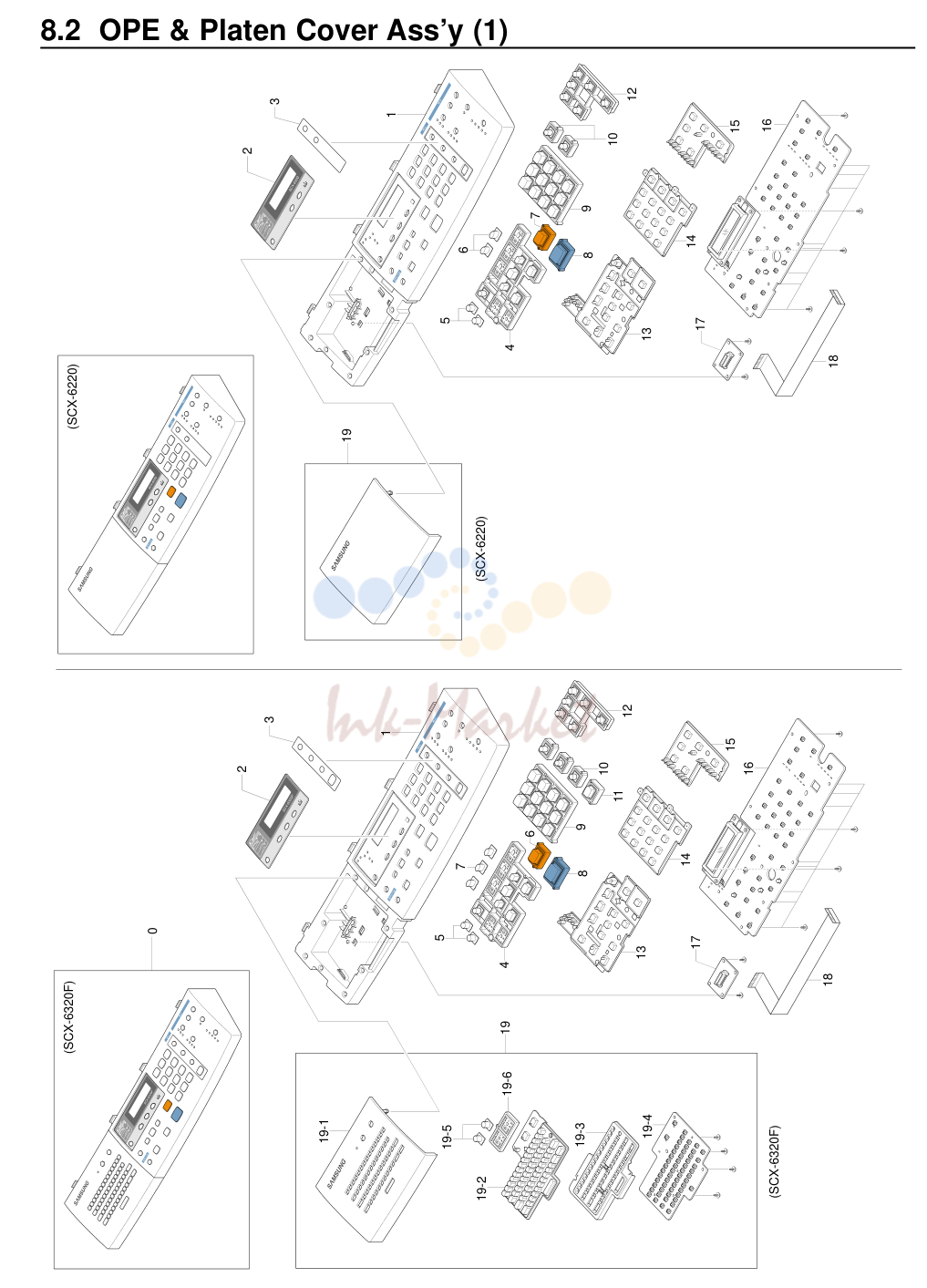

2. Exploded View & Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-03166B запросить цену →		ELAHOU-OPE COVER_MC2
1	JC63-00536B запросить цену →		COVER-M_OPE DOM
2	JC64-00159B запросить цену →		WINDOW-LCD A
3	JC63-00534B запросить цену →		SHEET-PHONEBOOK
4	JC64-00164A запросить цену →		KEY-M-ENTER DOM
5	JC64-00168A запросить цену →		INDICATOR-M-TONER SAVE
6	JC64-00162A запросить цену →		KEY-M-STOPDOM
7	JC64-00167A запросить цену →		INDICATOR-M-COPYDOM
8	JC64-00161A запросить цену →		KEY-M-STARTDOM
9	JC64-00165A запросить цену →		KEY-M-TELDOM
10	JC64-00169A запросить цену →		KEY-M-PAUSE DOM
11	JC64-00170A запросить цену →		KEY-M-HO DIALDOM
12	JC64-00163A запросить цену →		KEY-M-DUPLEX DOM
13	JC73-00196A запросить цену →		RUBBER-ENTER DOM
14	JC73-00197A запросить цену →		RUBBER-TELDOM
15	JC73-00198A запросить цену →		RUBBER-DUPLEX DOM
16	JC92-01552B запросить цену →		PBASUB-OPE_SEC
17	JC92-01553B запросить цену →		PBASUB-OPE_JOINT
18	JC39-00392A запросить цену →		CBF SIGNAL-OPE_SEC
19	JC96-03163A запросить цену →		ELAHOU-EMAIL(MC2)
19-1	JC63-00538A запросить цену →		COVER-M_EMAILDOM
19-2	JC73-00195A запросить цену →		RUBBER-KEYBOARD DOM
19-3	JC61-00971A запросить цену →		PLATE-M-KEYBOARD DOM
19-4	JC92-01557B запросить цену →		PBASUB-EMAIL_SEC
19-5	JC64-00168A запросить цену →		INDICATOR-M-TONER SAVE
19-6	JC64-00166A запросить цену →		KEY-M-NETWORK DOM
1	JC63-00556B запросить цену →		COVER-M_OPE DOM
2	JC64-00160B запросить цену →		WINDOW-LCD B
3	JC63-00535B запросить цену →		SHEET-SUPPRESS
4	JC64-00164A запросить цену →		KEY-M-ENTER DOM
5	JC64-00168A запросить цену →		INDICATOR-M-TONER SAVE
6	JC64-00167A запросить цену →		INDICATOR-M-COPYDOM
7	JC64-00162A запросить цену →		KEY-M-STOPDOM
8	JC64-00161A запросить цену →		KEY-M-STARTDOM
9	JC64-00165A запросить цену →		KEY-M-TELDOM
10	JC64-00169A запросить цену →		KEY-M-PAUSE DOM
12	JC64-00163A запросить цену →		KEY-M-DUPLEX DOM
13	JC73-00196A запросить цену →		RUBBER-ENTER DOM
14	JC73-00197A запросить цену →		RUBBER-TELDOM
15	JC73-00198A запросить цену →		RUBBER-DUPLEX DOM
16	JC92-01552B запросить цену →		PBASUB-OPE_SEC
17	JC92-01553B запросить цену →		PBASUB-OPE_JOINT
18	JC39-00392A запросить цену →		CBF SIGNAL-OPE_SEC
19	JC63-00537A запросить цену →		COVER-M-DUMMYDOM

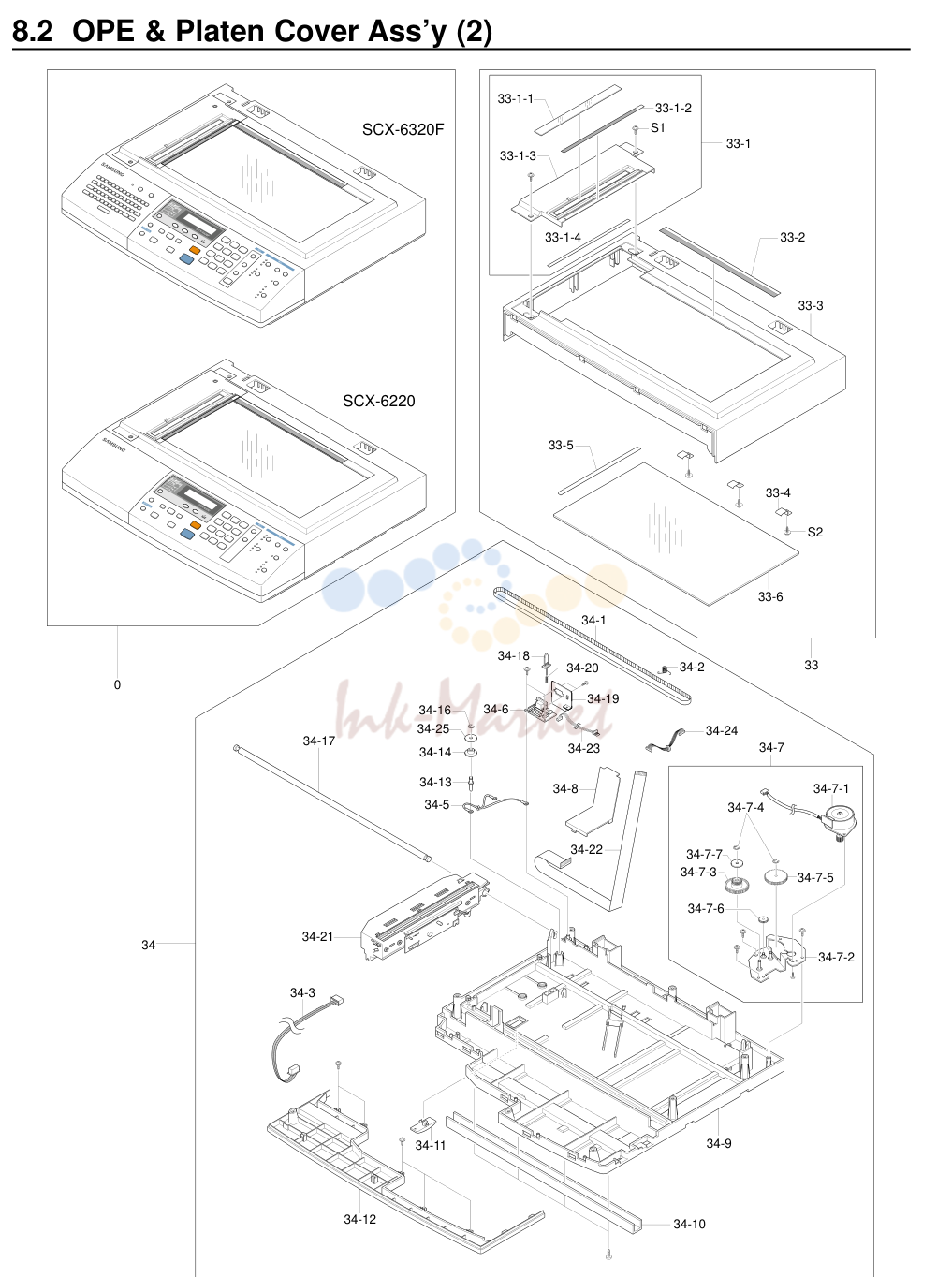

3. Exploded View & Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-03164B запросить цену →		ELAHOU-PLATEN ASS’Y
33	JC96-02712B запросить цену →		ELAHOU-SCAN UPPER
33-1	JC81-00426B запросить цену →		A/S MATERAL-DUMMYUPPER ASS’Y
33-2	JC72-00809B запросить цену →		PPR-REGISTRATION EDGE(F)
33-3	JC72-00758A запросить цену →		PMO-COVER SCAN UPPER
33-4	JB70-00148A запросить цену →		IPR-HOLDER GLASS
33-5	JB68-00749A запросить цену →		LABEL(P)-SHEETSHADING
33-6	JC74-00018A запросить цену →		MCT-GLASS SCANNER(LEGAL)
34	JC96-02936A запросить цену →		ELAHOU-SCAN LOWER
34-1	6602-001090 запросить цену →		BELT-TIMING GEAR
34-2	JB61-00059A запросить цену →		SPRING ETC-BELT
34-3	JC39-00340A запросить цену →		CBF HARNESS-OPE
34-5	JB39-00065A запросить цену →		CBF HARNESS-DRIVER GND
34-6	JC92-01555A запросить цену →		PBASUB-D_SUB
34-7	JC96-02751A запросить цену →		ELAHOU-SCAN MOTOR
34-8	JC63-00158A запросить цену →		COVER-M-CCD CABLE
34-9	JC63-00157A запросить цену →		COVER-SCAN LOWER(UMAX)
34-10	JC70-00239A запросить цену →		IPR-CHANNELBASE FRAME
34-11	JC61-00703A запросить цену →		HOLDER-M-CCD(UMAX)
34-12	JC72-00753A запросить цену →		PMO-COVER DUMMYLOWER
34-13	JB70-00154A запросить цену →		ICT-INSERTSHAFT
34-14	JB72-00763A запросить цену →		PMO-PULLEY
34-15	6003-001256 запросить цену →		WASHER PRAIN
34-16	6044-000125 запросить цену →		RING-E
34-17	JC66-00532A запросить цену →		SHAFT-CCD(UMAX)
34-18	JC72-00755A запросить цену →		PMO-LEVER SENSOR
34-19	JC70-00228A запросить цену →		IPR-BRK SCAN BD
34-20	JB61-70939A запросить цену →		SPRING ETC-EXIT
34-21	JC96-02759B запросить цену →		ELAHOU-CCD MODULE
34-22	JC39-00236A запросить цену →		CBF SIGNAL-CCD FFC
34-23	JC39-00077A запросить цену →		CBF HARNESS-SCAN MOTOR
34-24	JC39-00338A запросить цену →		CBF HARNESS-SCAN DSUB
34-25	JB72-00764A запросить цену →		PMO-HOLDER BELT

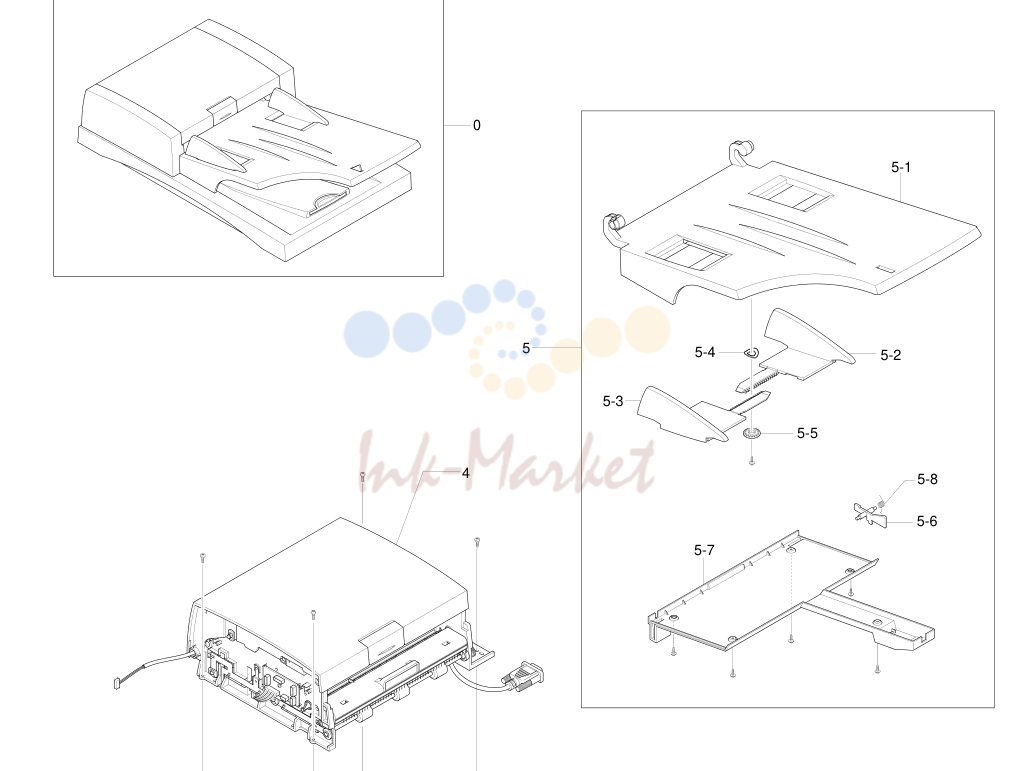

4. Exploded View & Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02943A запросить цену →		ELAHOU-DADF
1	JC96-02942A запросить цену →		ELAHOU-COVER PLATEN
2	JC63-00200A запросить цену →		COVER-M FRONT
3	JC63-00201A запросить цену →		COVER-M REAR
4	JC96-02973A запросить цену →		ELAHOU-DADF_SUB
5	JC97-01840A запросить цену →		MEAUNIT-TX STACKER
5-1	JC72-01253A запросить цену →		PMO-TX STACKER
5-2	JC61-00739A запросить цену →		GUIDE-M_DOC_LEFT
5-3	JC61-00740A запросить цену →		GUIDE-M_DOC_RIGHT
5-4	JF70-10616A запросить цену →		IPR-WASHER SPRING CU
5-5	JF72-41354A запросить цену →		PMO-GEAR PINION
5-6	JC72-01250A запросить цену →		PMO-ACTUATOR LENGTH
5-7	JC72-01254A запросить цену →		PMO-TX STACKER LOWER
5-8	JB61-00076A запросить цену →		SPRING ETC-TORSION DOC

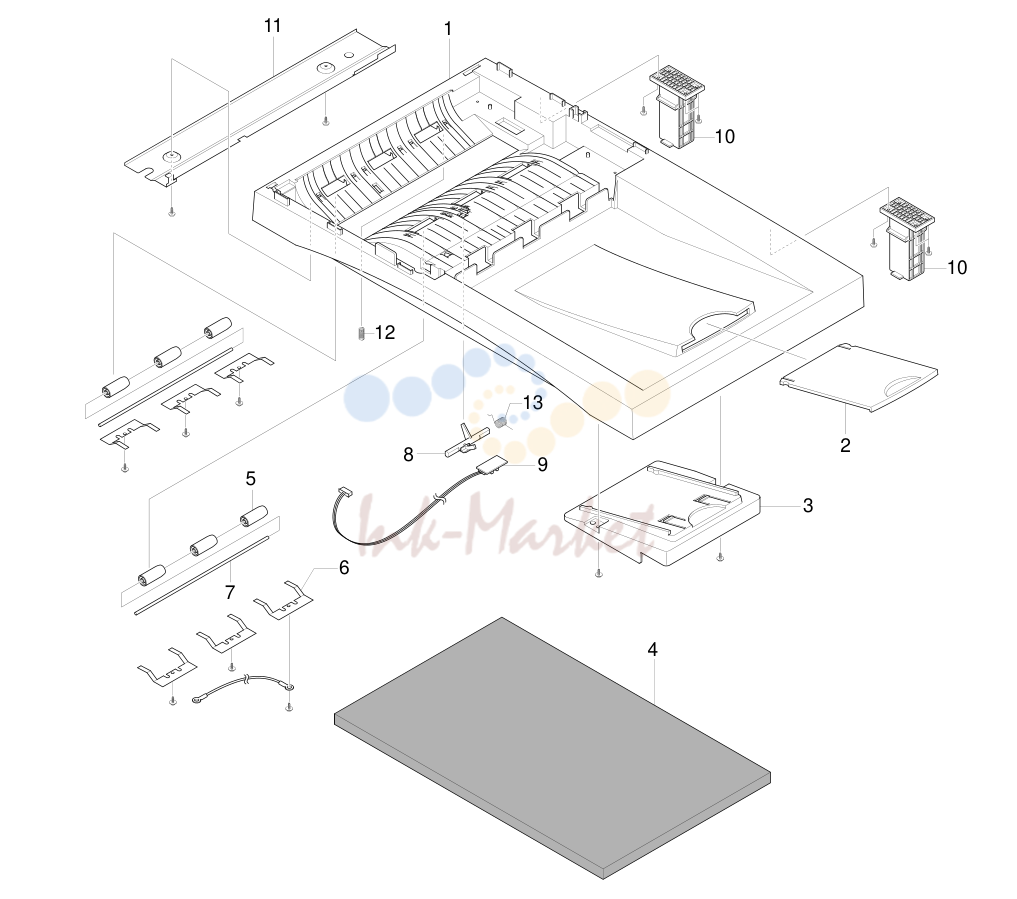

5. Exploded View & Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02942A запросить цену →		ELAHOU-COVER PLATEN
1	JC63-00198A запросить цену →		COVER-M PLATEN
2	JC72-01251A запросить цену →		PMO-EXTENTION PLATEN
3	JC61-00746A запросить цену →		GUIDE-M EXTENTION
4	JC72-00751A запросить цену →		PPR-SPONGE SHEET
5	JG72-40663A запросить цену →		PMO-ROLLPINCH
6	JC70-00468A запросить цену →		IPR-P_PINCH(SCAN)
7	JC66-00659A запросить цену →		SHAFT-PINCH
8	JC72-00746A запросить цену →		PMO-ACTUATOR SENSOR SCAN
9	JC92-01562A запросить цену →		PBA-SUB-GATE
10	JC97-01839A запросить цену →		MEAUNIT-HINGE(MCK2)
11	JC61-00819A запросить цену →		PLATE-P-DUMMYPLATEN
12	JC61-70925A запросить цену →		SPRING ETC-CHARGE
13	JB61-00076A запросить цену →		SPRING ETC-TORSION DOC

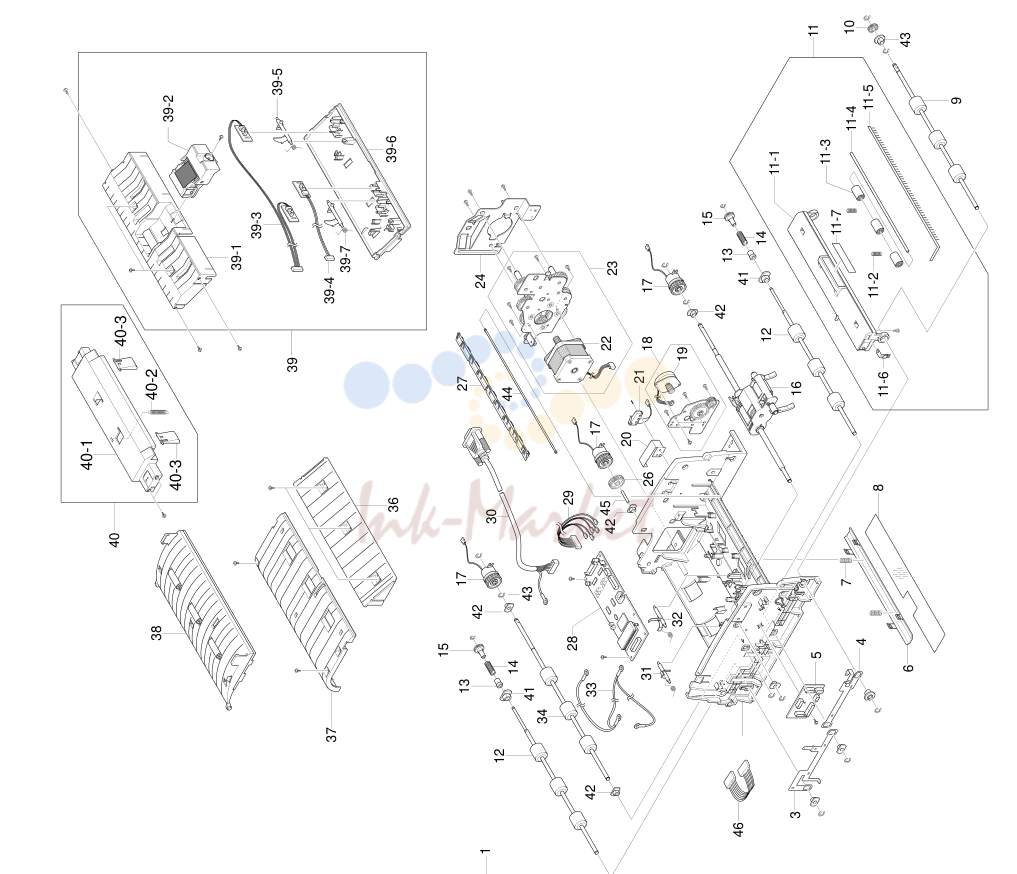

6. Exploded View & Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02973A запросить цену →		ELAHOU-DADF SUB
1	JC97-01844A запросить цену →		MEAUNIT-COVER OPEN
1-1	JC63-00195A запросить цену →		COVER-M_OPEN
1-2	JC72-41396B запросить цену →		PMO-STOPPER EXIT
1-3	JC66-00565A запросить цену →		GEAR-DADF24(A)
1-4	JC66-00587A запросить цену →		ROLLER-REGI
1-5	JC72-01256A запросить цену →		PMO-LEVER OPEN
1-6	JC61-00483A запросить цену →		"SPRING ETC-KNOCKUP,MP"
1-7	JC92-01561A запросить цену →		PBASUB-REGI
1-8	JC72-01261A запросить цену →		PMO-ACTUATOR REGI
1-9	JC63-00197A запросить цену →		COVER-M_SENSOR
1-10	JB61-00076A запросить цену →		SPRING ETC-TORSION DOC
1-12	6044-000125 запросить цену →		RING-E
1-13	JC63-00315A запросить цену →		GROUND-PDUPLEX
1-14	JC63-00408A запросить цену →		COVER-M-HARNESS
1-15	JB39-00103A запросить цену →		CBF HARNESS-LIU GND
2	JC61-00738A запросить цену →		GUIDE-SCAN
3	JC63-00249A запросить цену →		GROUND-P_SCAN ROLLER
4	JC63-00250A запросить цену →		GROUND-P_EXITROLLER
5	JC92-01556A запросить цену →		PBASUB-SENSOR_IF
6	JC70-00225A запросить цену →		IPR-BRKTWHITE BAR
7	JC61-00548A запросить цену →		SPRING ETC-WHITE BAR
8	JC63-00185A запросить цену →		SHEET-GUIDE PAPER
9	JC66-00588A запросить цену →		ROLLER-EXIT
11	JC97-01841A запросить цену →		MEAUNIT-COVER EXIT
11-1	JC63-00196A запросить цену →		COVER-M_EXIT
11-2	JC61-00548A запросить цену →		SPRING ETC-WHITE BAR
11-3	JC72-00906A запросить цену →		PMO-ROLLER IDLE SCAN
11-4	JC66-00661A запросить цену →		SHAFT-EXITIDLE
11-5	JC75-00095A запросить цену →		MEC-BRUSH ANTISTATIC
11-6	JC63-00203A запросить цену →		GROUND-P-EXITCOVER
11-7	JC68-01244A запросить цену →		LABEL-COVER-EXIT
12	JC66-00585A запросить цену →		ROLLER-SCAN
13	JG72-40732A запросить цену →		PMO-BUSHING HOLDER
14	JC61-00062A запросить цену →		SPRING ETC-CLUTCH
15	JC66-00570A запросить цену →		GEAR DADF-SCAN31
16	JC97-01848A запросить цену →		MEAUNIT-PICK_UP
17	JC47-00003C запросить цену →		MEP-CLUTCH SMALL
18	JC96-02940A запросить цену →		ELAHOU-DUPLEX MOTOR
19	JC31-00034A запросить цену →		MOTOR STEP-DUPLEX
20	JC70-00218A запросить цену →		IPR-GUARD C/O S/W
21	JC39-00332A запросить цену →		CBF HARNESS-COVER_OPEN
22	JC31-00033A запросить цену →		MOTOR STEP-DADF
23	JC96-02941A запросить цену →		ELAHOU-DADF MOTOR
24	JC63-00307A запросить цену →		COVER-PGEAR
26	JC66-00565A запросить цену →		GEAR-DADF24(A)
27	JC72-01255A запросить цену →		PMO-GATE DUPLEX
28	JC92-01554A запросить цену →		PBASUB-DADF
29	JC39-00327A запросить цену →		CBF HARNESS-CLUTCH IF
30	JC39-00359A запросить цену →		CBF DSUB-CABLE_DADF
31	JC72-01249A запросить цену →		PMO-ACTUATOR SCAN
32	JC72-01263A запросить цену →		PMO-ACTUATOR DUPLEX
33	JC39-00334A запросить цену →		CBF HARNESS-DADF GND
34	JC66-00589A запросить цену →		ROLLER-DUPLEX
36	JC61-00737A запросить цену →		GUIDE-M_DUPLEX_INNER
37	JC61-00735A запросить цену →		GUIDE-M_DUPLEX_LOWER
38	JC97-01843A запросить цену →		MEAUNIT-GUIDE DUPLEX
39	JC97-01847A запросить цену →		MEAUNIT-GUIDE_PICK_UP
39-1	JC61-00733A запросить цену →		GUIDE-M_PICK_UP_UPPER
39-2	JC97-01846A запросить цену →		MEAUNIT-HOLDER ADF RUBBER
39-3	JC92-01560A запросить цену →		PBASUB-DOC_WIDTH
39-4	JC92-01564A запросить цену →		PBASUB-EXIT_OPEN
39-5	JC72-01248A запросить цену →		PMO-ACTUATOR DOC
39-6	JC61-00732A запросить цену →		GUIDE-M-PICK_UP_LOWER
39-7	JB61-00076A запросить цену →		SPRING ETC-TORSION DOC
40	JC97-01845A запросить цену →		MEAUNIT-SUPPORTPICK_UP
40-1	JC61-00742A запросить цену →		SUPPORT-PICK-UP
40-2	JC61-00482A запросить цену →		SPRING ETC-PICK-UP
40-3	JC61-00788A запросить цену →		GUIDE-M-DOC SENSOR
43	JC61-00884A запросить цену →		BUSH-6D(L)
44	JC66-00683A запросить цену →		SHAFT-GATE DUPLEX
45	JC66-00662A запросить цену →		SHAFT-REGI
46	JC39-00344A запросить цену →		CBF HARNESS-SENSOR_IF

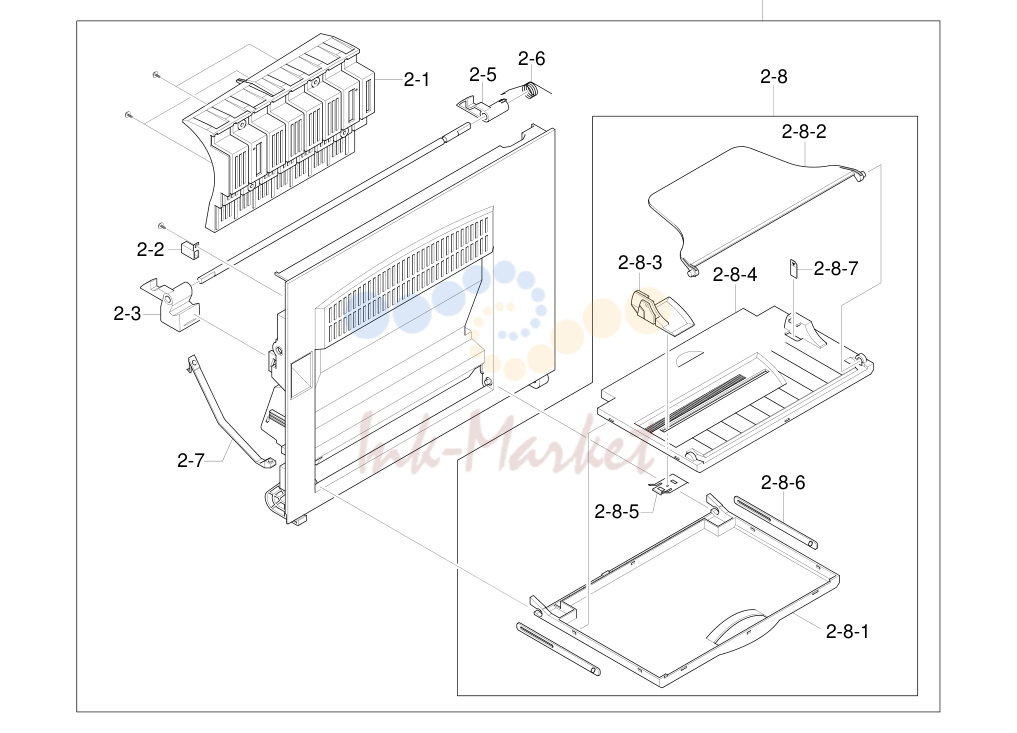

7. Exploded View & Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02183C запросить цену →		ELAHOU-SIDE COVER ASS'Y
1	JC97-01578B запросить цену →		MEAUNIT-DUPLEX
1-1	JC70-10232D запросить цену →		IPR-PLATE SAW
1-2	JC70-00234A запросить цену →		IPR-BRACKETGUIDE B
1-3	JC72-41213B запросить цену →		PMO-HOLDER SAW
1-4	JC70-00229A запросить цену →		IPR-BRACKETGUIDE A
1-5	JC72-00731A запросить цену →		PMO-FEED FRAME
1-6	JC61-00478A запросить цену →		SPRING-FEED
1-7	JC72-00730A запросить цену →		PMO-BUSHING FEED
1-8	JC66-00341A запросить цену →		GEAR-DUPIDLER
1-9	JC66-00346A запросить цену →		GEAR-MP/DUPDRV
1-10	6044-000001 запросить цену →		RING-CS
1-11	JC70-00231A запросить цену →		IPR-BRKTGROUND TR
1-12	JG72-40744A запросить цену →		PMO-BUSHING TX(B4)
1-12	JC70-00232A запросить цену →		IPR-BRKTGROUND A
1-13	JC72-00764A запросить цену →		PMO-SHAFTDUPDRIVER
1-14	JC73-10203A запросить цену →		RPR-RUBBER EXIT
1-15	JC70-00233A запросить цену →		IPR-BRKTG DUP
1-16	JC72-00732A запросить цену →		PMO-GPLOWER DP
1-17	JC72-40361A запросить цену →		PMO-ROLLER_EXIT
1-18	JC61-70976A ✓ в наличии		SPRING-FUSER EXIT
1-19	JC39-00036A запросить цену →		CBF HARNESS-OPE GND
1-20	JC70-00230A запросить цену →		IPR-BRKTGROUND B
2	JC97-01909A запросить цену →		MEAUNIT-SIDE SUB
2-1	JC72-00806A запросить цену →		PMO-GUIDE DPSIDE
2-2	JC61-00919A запросить цену →		GUIDE SIDE PUSH
2-3	JC72-00762B запросить цену →		PMO-LOCKER OPEN
2-5	JC72-00763A запросить цену →		PMO-LOCKER SIDE R
2-6	JC61-00479A запросить цену →		SPRING-LOCKER TORSION
2-7	JC72-00766A запросить цену →		PMO-TIE STOPPER
2-8	JC97-01577B запросить цену →		MEC UNIT-TRAYASS’Y

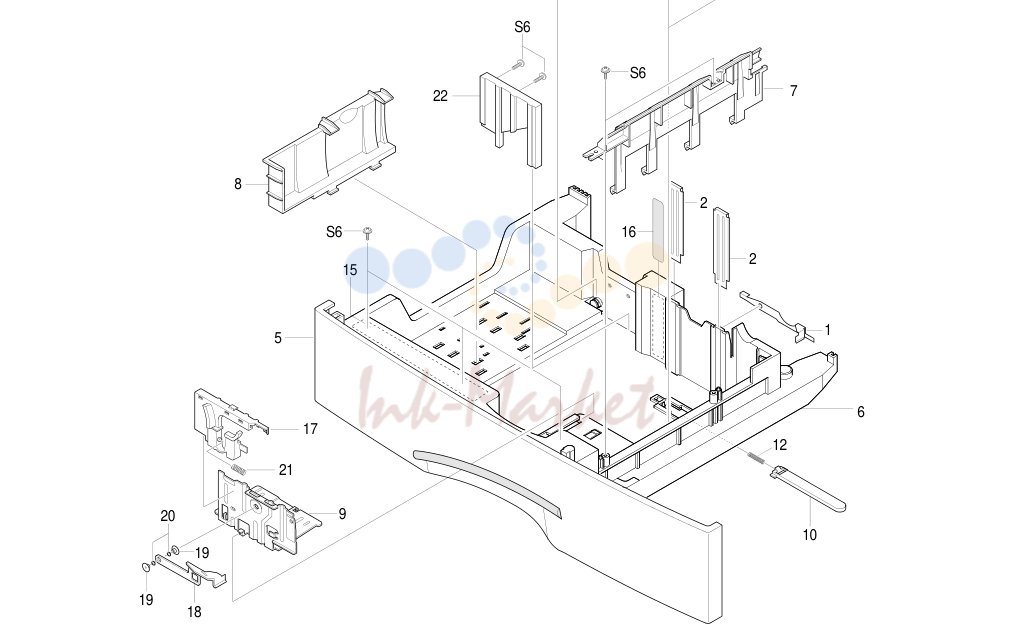

8. Exploded View & Parts List

№	Артикул	Альт. артикул	Описание
0	JC97-01736A запросить цену →		MEAUNIT-CASSETTE
2	JC61-00831A запросить цену →		PLATE GUIDE PAPER
3	JC70-00221A запросить цену →		IPR-PLATE K/UP
5	JC72-00795A запросить цену →		PMO-COVER CASSETTE
6	JC72-00716A запросить цену →		PMO-FRAME CASSETTE
7	JC61-00825A запросить цену →		GUIDE FRONTCSTPLUS
8	JC72-00717A запросить цену →		PMO-GUIDE REAR
9	JC61-00826A запросить цену →		GUIDE SIDE CST
10	JC72-41210A запросить цену →		PMO-LOCKER PLATE
11	JC69-00474A запросить цену →		PAD-CSTPLUS
12	JG61-70531A запросить цену →		SPRING-LOCKER PLATE
13	6107-001190 запросить цену →		SPRING CS RE
14	6107-001191 запросить цену →		SPRING CS FR
15	JC68-00692B запросить цену →		LABEL(R)-INSTRUCTION CSTPLUS
16	JC68-00709A запросить цену →		LABEL(R)-HEIGHTCST
17	JC61-00824A запросить цену →		GUIDE SIDE HANDLE
18	JC70-00325A запросить цену →		IPR FINGER LEFT
19	JC61-00653A запросить цену →		PMO-BUSHING FINGER, F
20	6031-000023 запросить цену →		WASHER PLAIN
21	JC61-00548A запросить цену →		SPRING WHITE BAR
22	JC61-00840A запросить цену →		GUIDE SUB WALL

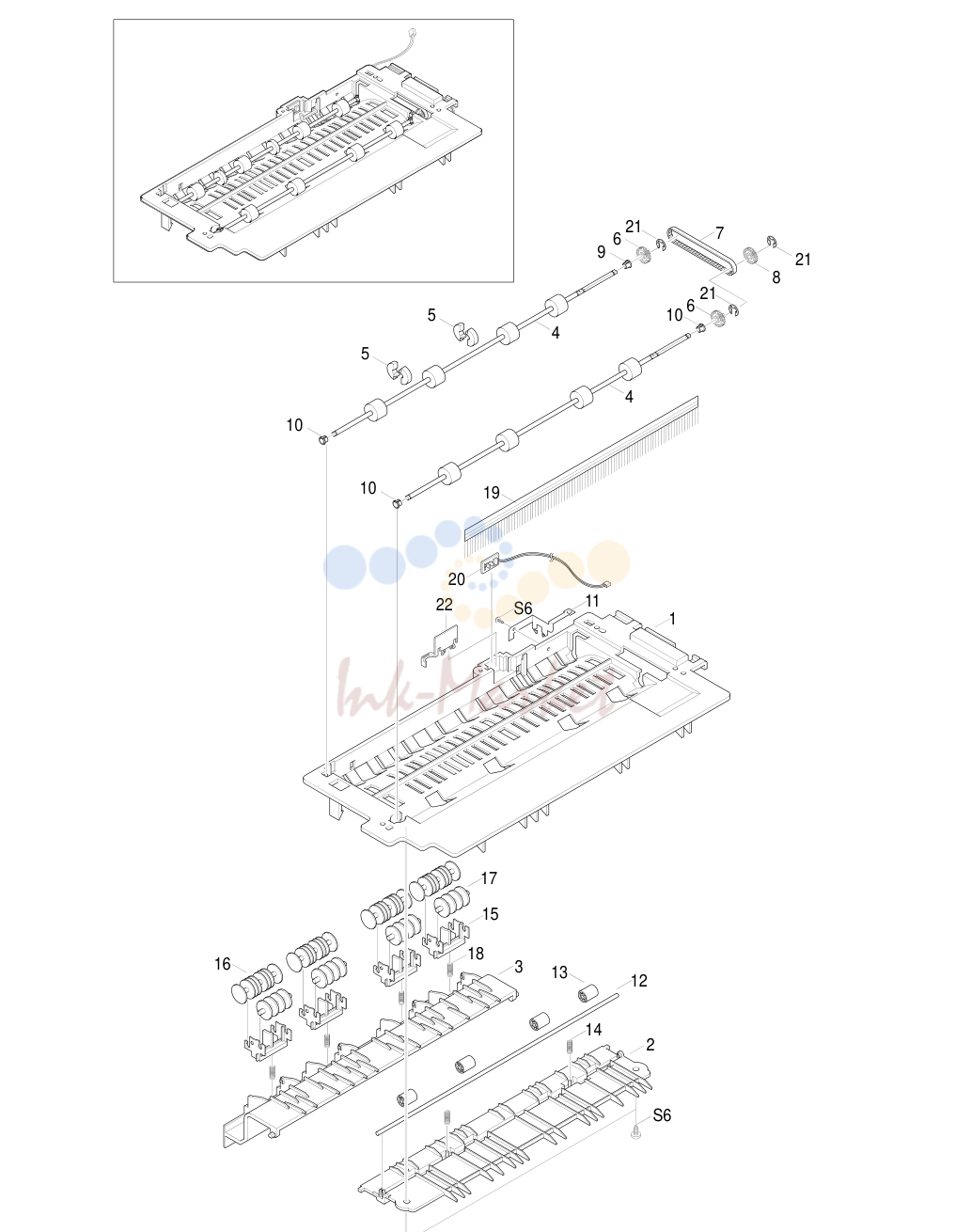

9. Exploded View & Parts List

№	Артикул	Альт. артикул	Описание
0	JC97-01643B запросить цену →		MEAUNIT-EXITASS’Y
1	JC72-00708A запросить цену →		PMO-GUIDE-EXITUPPER
2	JC72-00710A запросить цену →		PMO-GUIDE-EXITLOWER
3	JC72-00712A запросить цену →		PMO-GUIDE-JAM REMOVE
4	JC75-00166A запросить цену →		MEC-ROLLER EXITDRVE
5	JC72-00833A запросить цену →		PMO-ROLLER DECURL
6	JC72-40980A запросить цену →		PMO-PULLEYDUPLEX
7	6602-001084 запросить цену →		BELT-TIMING GEAR
8	JC66-40912A запросить цену →		GEAR-DUPLEX
9	JC72-00885A запросить цену →		PMO-BEARING LARGE DP
10	JC72-40978A запросить цену →		PMO-BEARING LARGE DP
11	JC70-00252A запросить цену →		IPR-GROUND-EXIT
12	JC66-00715A запросить цену →		SHAFTIDLE LOWER
13	JC72-40361A запросить цену →		PMO-ROLLER_EXIT
14	JC61-70911A запросить цену →		SPRING ETC-EXITROLLFD
15	JC61-00547A запросить цену →		HOLDER-EXIT(MC)
16	JC72-41007A ✓ в наличии		PMO-ROLLER FD F
17	JC72-41008A запросить цену →		PMO-ROLLER FD R
18	JC61-00484A ✓ в наличии		SPRING ETC-EXITLOWER IDLE
19	JC75-00095A запросить цену →		MEC-BRUSH ANTISTATIC
20	JC92-01400A запросить цену →		PBASUB-BIN_FULL_SEN.
21	6044-000159 запросить цену →		RING-C
22	JC72-00709A запросить цену →		PMO-LEVER-STACKING

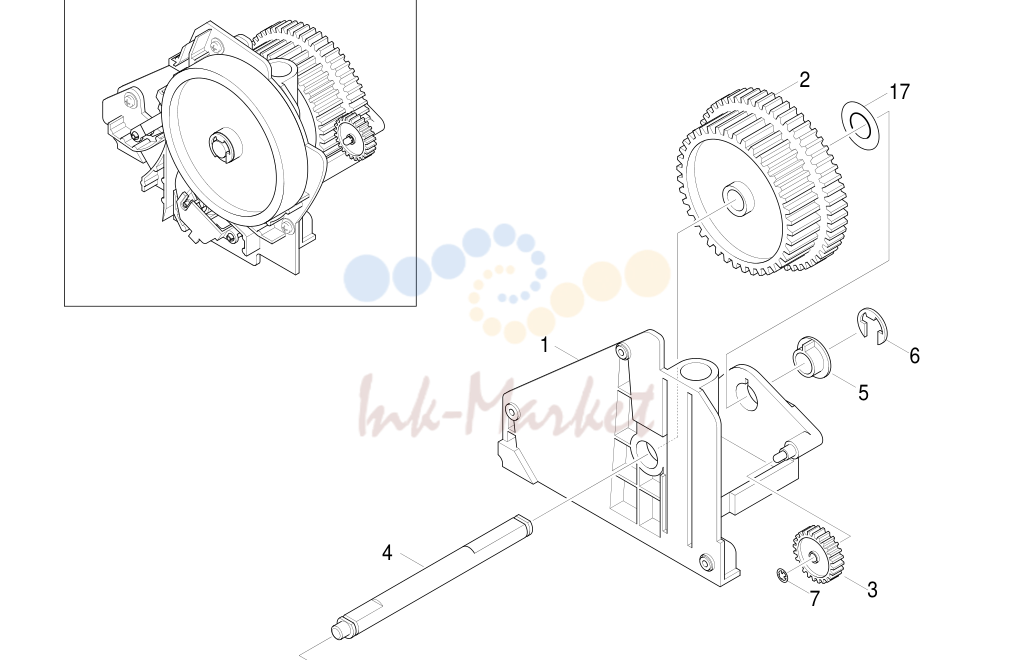

10. Exploded View & Parts List

№	Артикул	Альт. артикул	Описание
0	JC97-01850A ✓ в наличии		MEAUNIT-FEED ROUER
1	JC72-00821A запросить цену →		PMO-FRAME FEED
2	JC66-00332A запросить цену →		GEAR-FEED
3	JC66-00346A запросить цену →		GEAR-MP/DUPDRV
4	JC70-00267A запросить цену →		ICT-SHAFTFEED
5	JC72-41364A запросить цену →		PMO-BUSHING_P/U,MP
6	6044-000125 запросить цену →		RING-E
7	6044-000001 запросить цену →		RING-CS
8	JC61-00849A запросить цену →		PMO-BRKTFEED
9	JC72-00727A запросить цену →		PMO-ROLLER FEED
10	JC61-00830A запросить цену →		PMO-HOLDER PINCH C
11	JC72-00725A запросить цену →		PMO-HOLDER PINCH SUB
12	JC72-40261A запросить цену →		PMO-ROLLER FEED L
13	JC61-00871A запросить цену →		HOLDER PUSH FEED CST
14	JC72-00724A запросить цену →		PMO-HOLDER PINCH M
15	JC72-40266A запросить цену →		PMO-SUB HOLDER FEED
16	JC61-00481A запросить цену →		SPRING-FEED MP
17	6031-000021 запросить цену →		WASHER-PLAIN
18	JC72-40262A запросить цену →		PMO-ROLLER FEED S
19	JC70-10230A запросить цену →		IPR-SHAFTFEED IDLER
20	JC63-00259A запросить цену →		SHEETFEEDER
21	JC72-01315A запросить цену →		PMO ROLLER PINCH FEED
22	6044-000159 запросить цену →		E-RING

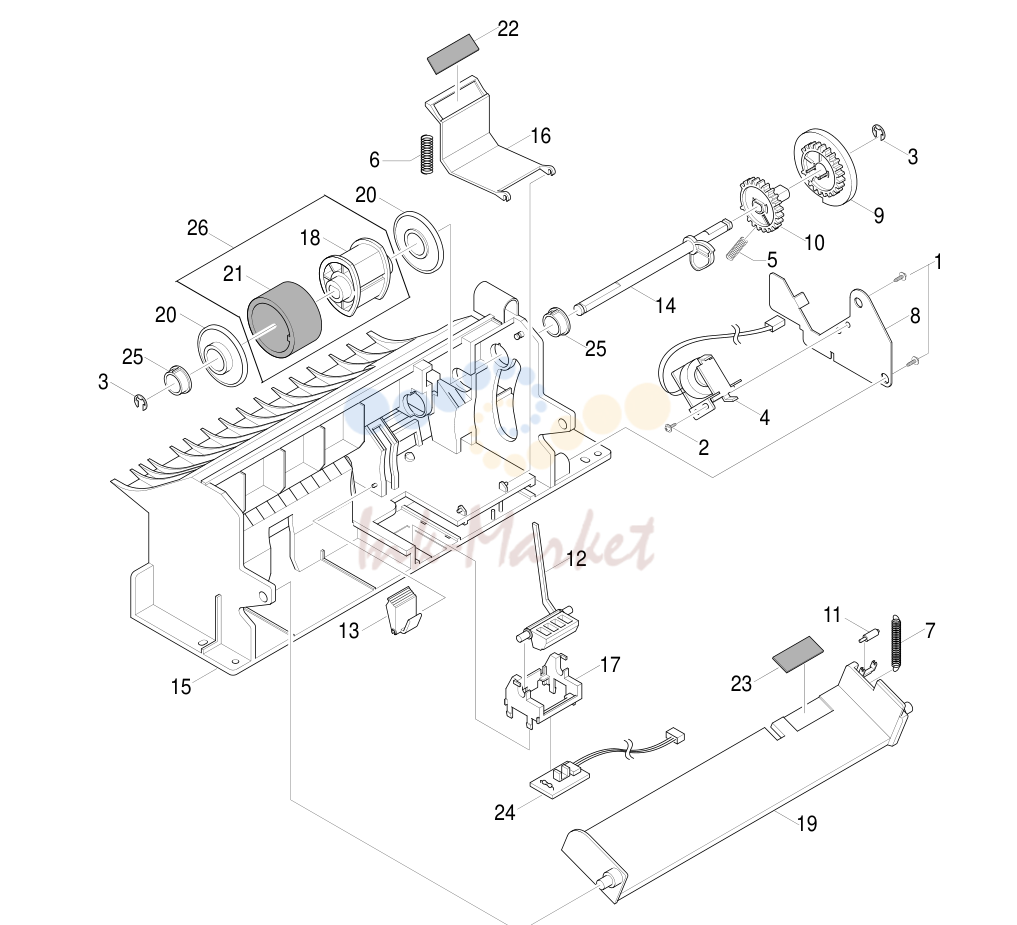

11. Exploded View & Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02182A запросить цену →		ELAHOU-MPASS'Y
1	6003-000119 запросить цену →		SCREW-TAPTITE
2	6003-000266 запросить цену →		SCREW-TAPTITE
3	6044-000125 запросить цену →		RING-E
4	JC33-00006A запросить цену →		SOLENOID-MP
5	JC61-00003A запросить цену →		SPRING--CAM MP
6	JC61-00549A запросить цену →		SPRING-PICK UPMP
7	JC61-00483A запросить цену →		SPRING-KNOCKUP,MP
8	JC70-00237A запросить цену →		IPR-BRACKETSOLENOIDE
9	JC72-00055A запросить цену →		PMO-HOLDER CAM MPF
10	JC72-00056A запросить цену →		PMO-GEAR P/U MPF
11	JC72-00761A запросить цену →		PMO-ROLLER CAM.MP
12	JC72-00767A запросить цену →		PMO-ACTUATOR,MP
13	JC72-00768A запросить цену →		PMO-ADJUSTER,MP
14	JC72-00769A запросить цену →		PMO-CAM PICK UP,MP
15	JC72-00770A запросить цену →		PMO-FRAME,MP
16	JC72-00771A запросить цену →		PMO-HOLDER PAD,MP
17	JC72-00772A запросить цену →		PMO-HOLDER SENSOR,MP
18	JC72-00773A запросить цену →		PMO-HOUSING PICK UP,MP
19	JC72-00775A запросить цену →		PMO-PLATE KNOCK UP,MP
20	JC72-41027A запросить цену →		PMO-IDLE PICK UP,MP
21	JC73-00089A запросить цену →		RPR-RUBBER PICK UP,MP
22	JC73-00090A запросить цену →		RPR-RCT-PAD-PICKUP,MP
23	JC69-00494A запросить цену →		RPR-PAD MPPLUS
24	JC92-01362A запросить цену →		PBASUB-MPSEN
25	JC72-41364A запросить цену →		PMO-BUSHING PICKUP,MP
26	JC81-00427A ✓ в наличии		A/S MATERAL-PICKUP,MP

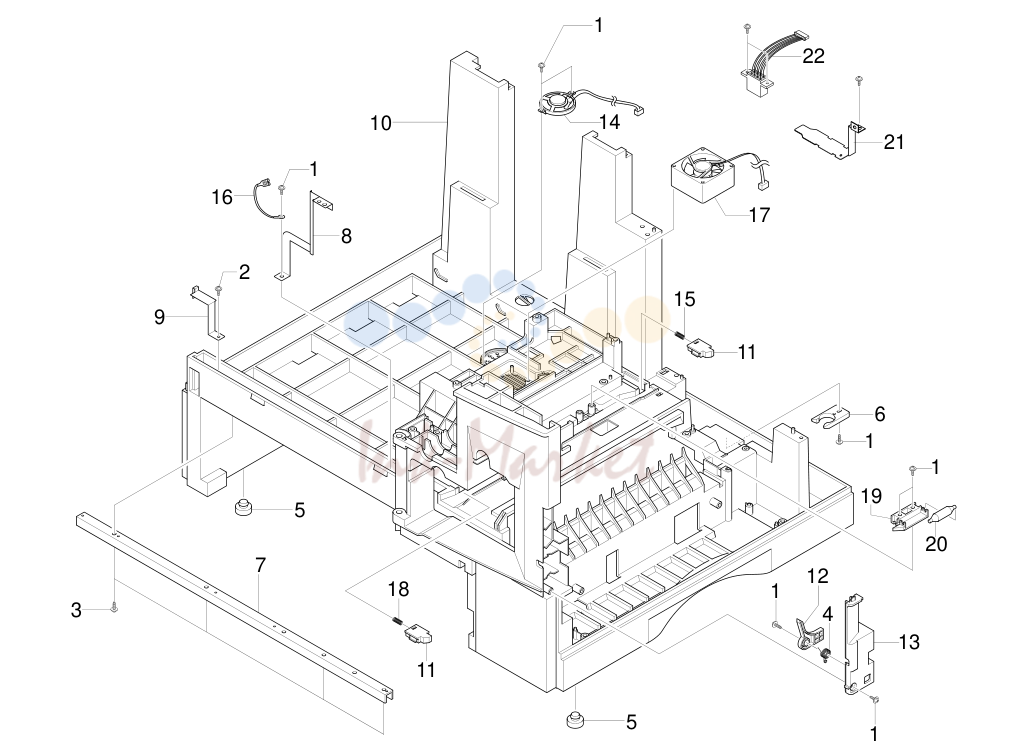

12. Exploded View & Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02958A запросить цену →		ELAHOU-BASE FRAME
1	6003-000196 запросить цену →		SCREW-TAPTITE
2	6003-000269 запросить цену →		SCREW-TAPTITE
3	6003-001256 запросить цену →		SCREW-TAPTITE
4	JC61-00486A запросить цену →		SPRING ETC-TORSION
6	JC61-00857A запросить цену →		HOLDER CATCH CSTMC2
7	JC70-00239A запросить цену →		IPR-CHANNELBASE FRAME
8	JC70-00240A запросить цену →		IPR-GROUND PLATE A(OPC)
9	JC70-00241A запросить цену →		IPR-GROUND PLATE B(BASE)
10	JC72-00779A запросить цену →		PMO-BASE FRAME
11	JC61-00789A запросить цену →		PMO-BRACKETPUSH DEVE
12	JC72-00781A запросить цену →		PMO-BRACKETSIDE OPEN
13	JC72-00785A запросить цену →		PMO-COVER FRONTDUMMY
14	JC96-01607A запросить цену →		ELAM/M-AUD SPEAKER
15	JC61-00550A запросить цену →		SPRING ETC-DEVE REAR
16	JC39-00179A запросить цену →		CBF HARNESS-OPC GND
17	JC31-00027B запросить цену →		FAN-DC(CARDINAL)
18	JC61-00551A запросить цену →		SPRING ETC-DEVE FRONT
19	JC61-00855A запросить цену →		HOLDER-M ROLLER BOTTOM
20	JC66-00684A запросить цену →		SHAFTDEVE BOTTOM
21	JC70-00243A запросить цену →		IPR-GROUND PLATE SCF
22	JC39-00082A запросить цену →		CBF-HARNESS-SCF
23	JC92-01568A запросить цену →		PCB AIR TEMPERATURE

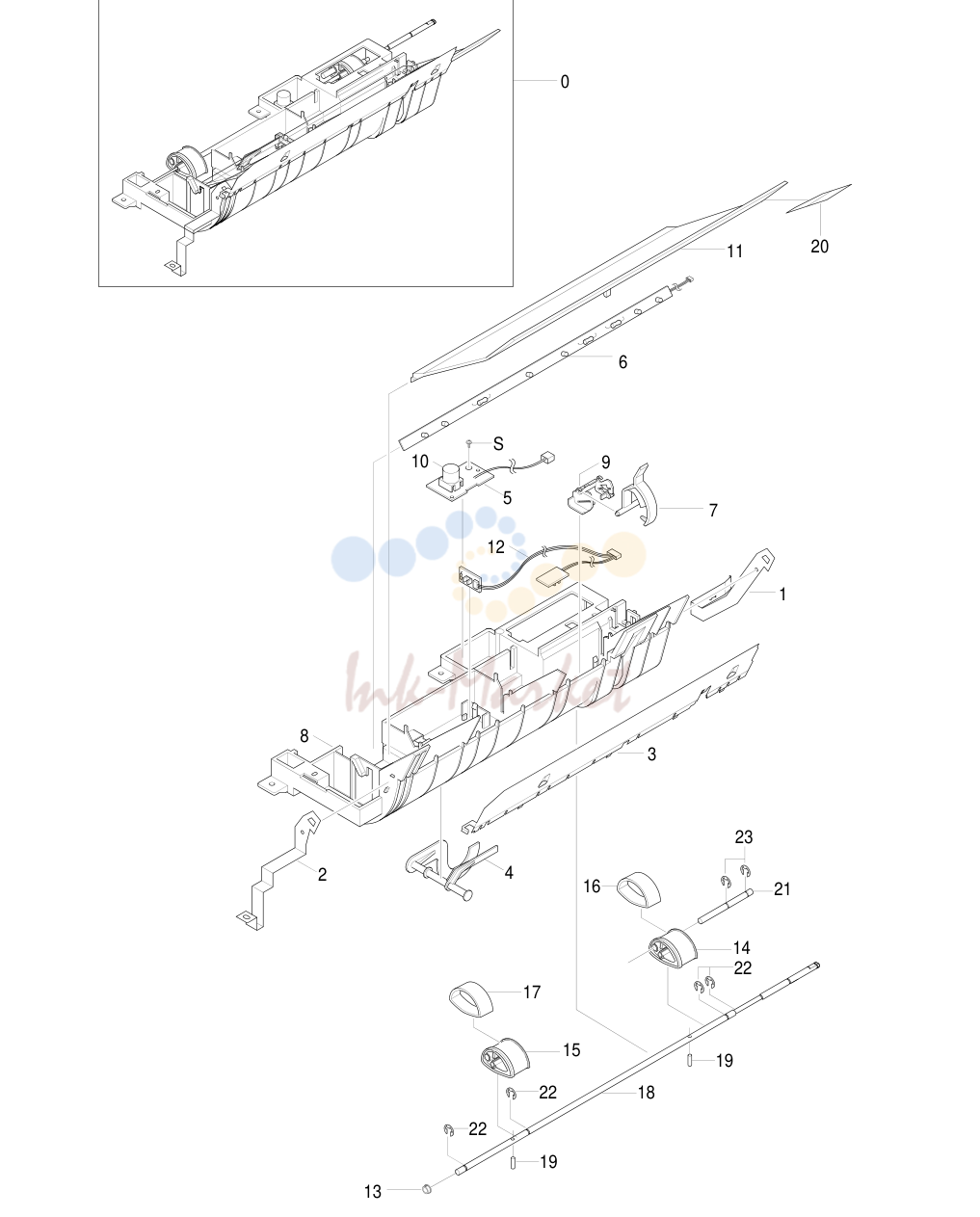

13. Exploded View & Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02715B ✓ в наличии		ELAHOU-PICKUPPLUS ASS’Y
1	JC70-00238A запросить цену →		IPR-GND FEED
2	JC70-00235A запросить цену →		IPR-GND INPUT
3	JC70-00222A запросить цену →		IPR-GUIDE INPUT
4	JC72-01313A запросить цену →		PMO-ACTUATOR NO PAPER
5	JC92-01359A запросить цену →		PBASUB-TONER_TX
6	JC92-01361A запросить цену →		PBASUB-PTL
7	JC72-00721A запросить цену →		PMO-FEED SENSOR
8	JC72-00722A запросить цену →		PMO-GUIDE PAPER
9	JC72-00726A запросить цену →		PMO-HOLDER SENSOR FEED
10	JC72-00803A запросить цену →		PMO-LENS TONER SENSOR
11	JC72-00822A запросить цену →		PMO-PTLPATH
12	JC92-01363A запросить цену →		PBASUB-FEED+P.EMPSEN.
13	JC72-41364A запросить цену →		PMO-BUSHING_P/U,MP
14	JC61-00822A запросить цену →		HOUSING-PICKUPLARGE
15	JC61-00823A запросить цену →		HOUSING-PICKUPSMALL
16	JC73-00145A ✓ в наличии		RPR RUBBER PICKUP
17	JC73-00163A ✓ в наличии		RUBBER PICKUPSMALL
18	JC66-00672A запросить цену →		SHAFT-PICKUPCST
19	JB70-00168A запросить цену →		SHAFTPIN ADF
20	JC63-00083A запросить цену →		SHEET-PTLPATH
21	JC66-00596A запросить цену →		SHAFT-SUB-PICKUP
22	6044-000125 запросить цену →		RING-E ID4
23	6044-000231 запросить цену →		RING-E ID5

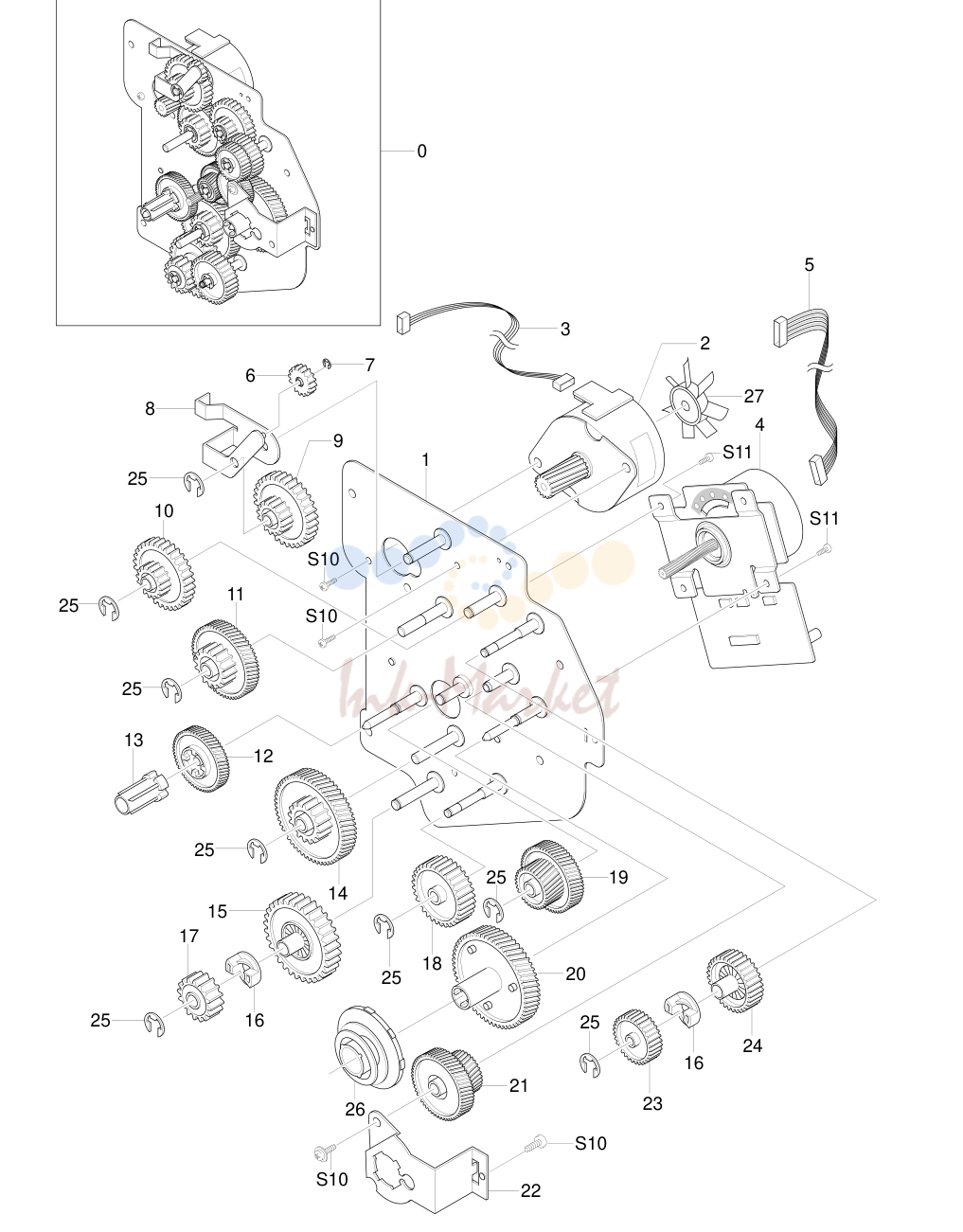

14. Exploded View & Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02957A запросить цену →		ELAHOU-DRIVE ASS'Y
1	JC61-00726A запросить цену →		IPR-BRKTMOTOR
2	JC31-00020C запросить цену →		MOTOR STEP-MCK2(MAIN)
3	JC39-00337A запросить цену →		CBF HARNESS-FUSER MOTOR
4	JC31-00030A запросить цену →		MOTOR DC-MCK2(BLDC)
5	JC39-00326A запросить цену →		CBF HARNESS-FEED MOTOR
6	JC66-40211B запросить цену →		GEAR-EXIT/U
7	6044-000159 запросить цену →		RING-C
8	JC66-00576A запросить цену →		IPR-LINK DUPLEX
9	JC66-00349A запросить цену →		GEAR-SWING DRV(34/17)
10	JC66-00350A запросить цену →		GEAR-31/19
11	JC66-00345A запросить цену →		GEAR-71/23
12	JC66-00338A запросить цену →		GEAR-DEVE DRV
13	JC72-00743A запросить цену →		PMO-DEV/COUPLING
14	JC66-00337A запросить цену →		GEAR-86/23
15	JC66-00342A запросить цену →		GEAR-RDCN FEED INNER
16	JC66-00340A ✓ в наличии		GEAR-HUB CLUTCH
17	JC66-00343A запросить цену →		GEAR-RDCN FEED OUTER
18	JC66-00348A запросить цену →		GEAR-FEED DRV
19	JC66-00580A запросить цену →		GEAR_OPC_53/37
20	JC66-00347A запросить цену →		GEAR-OPC DRV
21	JC66-00581A запросить цену →		GEAR_OPC_55/31
22	JC61-00853A запросить цену →		IPR-BRKT-BRAKE
23	JC66-00334A ✓ в наличии		GEAR-FUSER DRV OUTER
24	JC66-00333A запросить цену →		GEAR-FUSER DRV INNER
25	6044-000231 запросить цену →		RING-E
26	JC75-00163A запросить цену →		MEC-BRAKE GEAR
27	JC72-00825A запросить цену →		IMPELLA

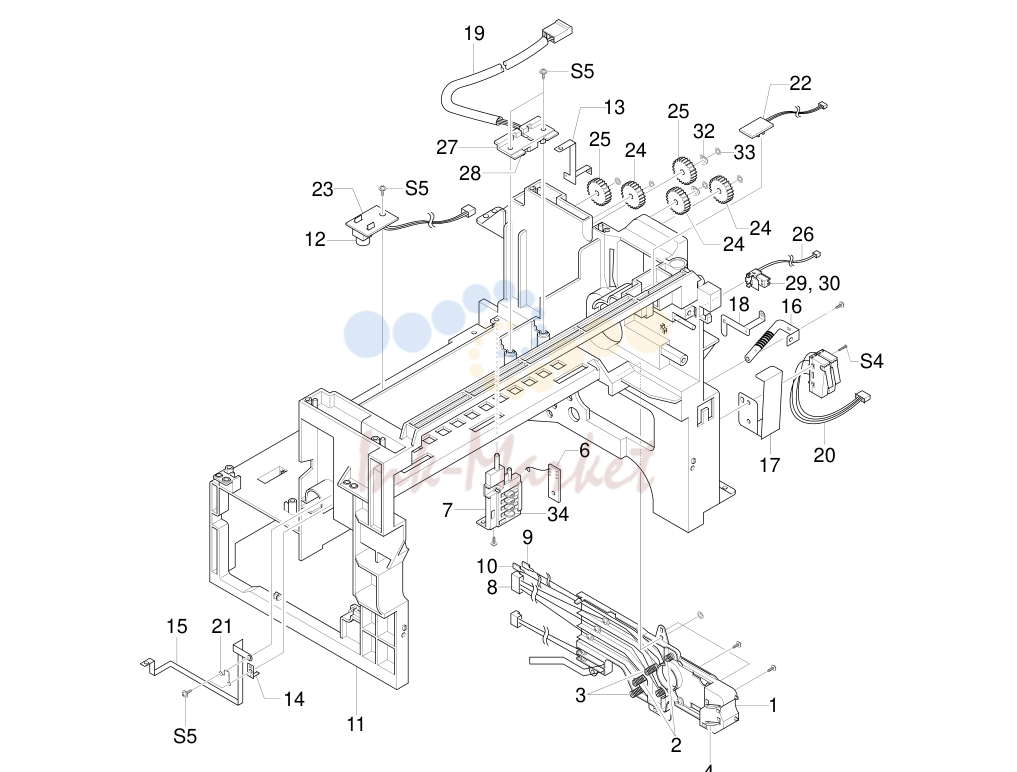

15. Exploded View & Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02959A запросить цену →		ELAHOU-FRAME MAIN ASS’Y
1	JC61-00723A запросить цену →		PMO-HOUSING TERMINALMC2
2	JC70-00269A запросить цену →		IPR-TERMINALBLADE
3	JC70-00270A запросить цену →		IPR-TERMINALSUPPLY
4	JC70-00271A запросить цену →		IPR-TERMINALTR
6	JC92-01567A запросить цену →		PBASUB TERMINAL
7	JC61-00724A запросить цену →		HOLDER TERMINAL
8	JC39-00170A запросить цену →		CBF-HARNESS-BLADE+SUPPLY+DEV
9	JC39-00168A запросить цену →		CBF-HARNESS-MAIN-THV WIRE
10	JC39-00169A запросить цену →		CBF-HARNESS-MAIN-MHV WIRE
11	JC72-00800A запросить цену →		PMO-FRAME MAIN
12	JC72-00803A запросить цену →		PMO-LENS TONER SENSOR
13	JC70-00214A запросить цену →		IPR-GND EXIT
14	JC70-00216A запросить цену →		IPR-GND OPC
15	JC70-00217A запросить цену →		IPR-GND OPC BASE
16	JC63-00409A запросить цену →		IPR-GROUND FUSER MC2
17	JC70-00218A запросить цену →		IPR-GUARD C/O S/W
18	JC70-00219A запросить цену →		IPR-GND TERMINAL
19	JC39-00335A запросить цену →		CBF HARNESS-AC WIRE
20	JC39-00360A запросить цену →		CBF-HARNESS-COVER SW
21	JB39-00017A запросить цену →		CBF-HARNESS MOTOR
22	JC92-01364A запросить цену →		PBASUB-EXITSENSOR
23	JC92-01360A запросить цену →		PBASUB-TONER_RX
24	JC66-40211B запросить цену →		GEAR-EXIT/U,ID
25	JC66-40964A запросить цену →		GEAR-EXIT,IDLE(Z17)
26	JC39-00377A запросить цену →		CBF-HARNESS THERMISTOR_JOINT
27	JC72-41010A запросить цену →		PMO-HOUSING TERMINAL
28	JC70-10961A запросить цену →		IPR-TERMINALFU
29	JC72-00463A запросить цену →		PMO-CAPCONNECTOR L
31	JC96-01579A запросить цену →		ELAHOU-MOTOR GND
32	JB61-70922A запросить цену →		SPRING-CLUTCH
33	6044-000001 запросить цену →		RING-CS
34	JC63-00333A запросить цену →		GRPUND-TERMINAL_CRUM

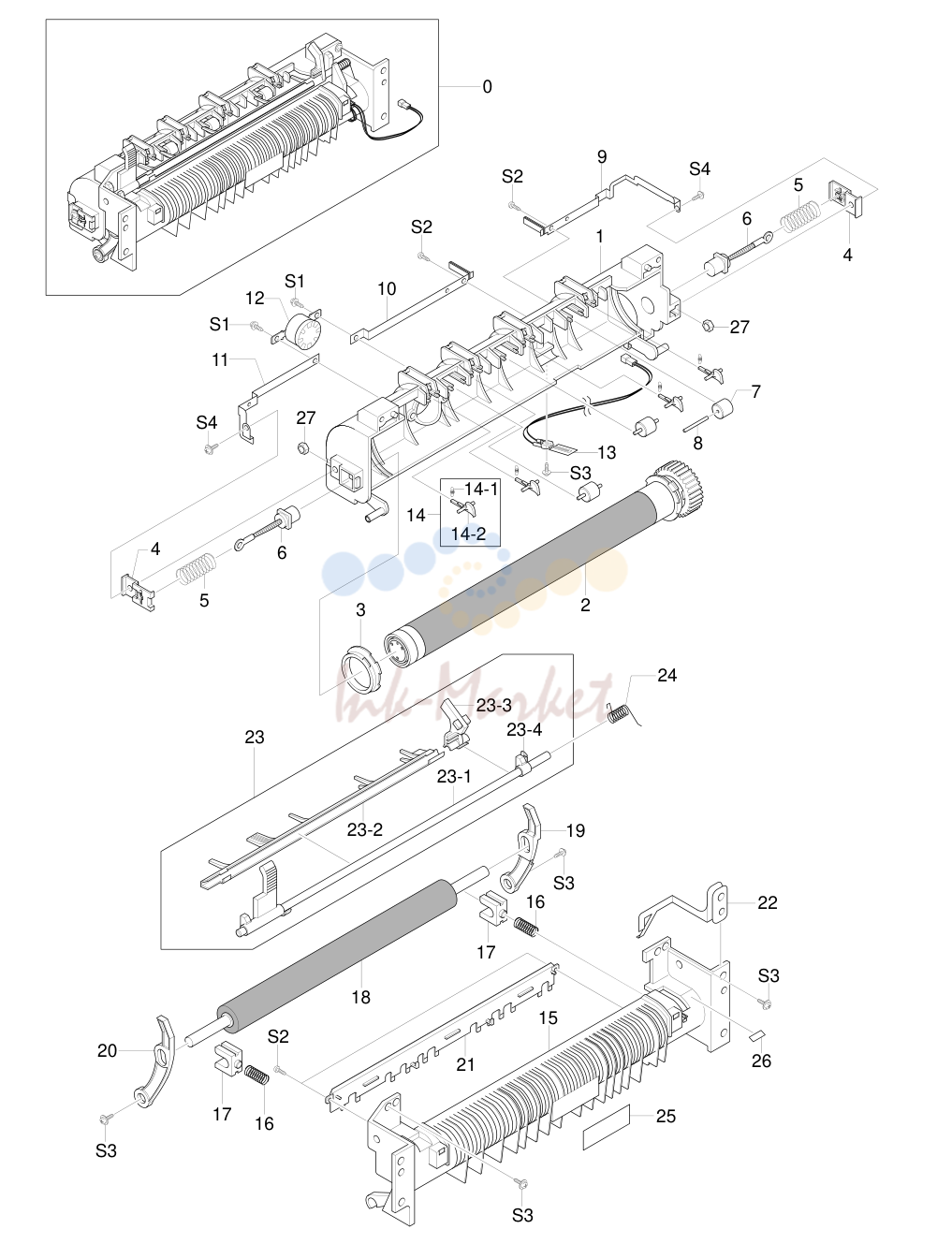

16. Exploded View & Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-03021A запросить цену →		ELAHOU-FUSER(110V)ASS’Y
1	JC72-01318A запросить цену →		PMO-UPPER FUSER
2	JC96-03020A запросить цену →		ELAHOU-HEATROLLER(110V)
3	JC66-10902A ✓ в наличии		BEARING-H/R L
4	JC63-00353A запросить цену →		COVER-BRUSH
5	6107-001172 запросить цену →		SPRING-CS
6	JC67-00067A запросить цену →		BRUSH-CARBON
7	JC72-20901A запросить цену →		PEX-ROLLER EXITF_UP
8	JC70-00064A запросить цену →		IPR-PIN ROLLER EXIT
9	JC70-00470A запросить цену →		ELECTRODE GEAR
10	JC71-00030A запросить цену →		NPR-ELECTRODE M
11	JC70-00469A запросить цену →		ELECTRODE-FRONT
12	4712-000001 запросить цену →		THERMOSTAT
13	JC14-00001A запросить цену →		THERMISTOR-FUSER
14	JC97-01587A запросить цену →		MEAUNIT-CLAW ASS'Y
14-1	JC61-70909A запросить цену →		SPRING ETC-SEPARATION
14-2	JC72-00376A запросить цену →		PMO-GUIDE CLAW
15	JC72-01316A запросить цену →		PMO-LOWER FUSER
16	JC61-00056A запросить цену →		SPRING ETC-P/R
17	JC66-10901A ✓ в наличии		BEARING-PRESSURE/R
18	JC66-00691A ✓ в наличии		ROLLER PRESSURE
19	JC66-00679A запросить цену →		PMO-LEVER JAM R
20	JC66-00678A запросить цену →		PMO-LEVER JAM F
21	JC72-00817A запросить цену →		PMO-GUIDE INPUT
22	JC70-00259A запросить цену →		IPR-GROUND FU
23	JC97-01611B запросить цену →		MEAUNIT-ACTUATOR ASS’Y
23-1	JC72-00810A запросить цену →		PMO-ACTUATOR EXIT
23-2	JC61-00967A запросить цену →		PMO-GUIDE DUPLEX
23-3	JC72-00811A запросить цену →		PMO-ARM ACTUATOR
23-4	JC61-00546A запросить цену →		GUIDE REMOVE
24	JC61-00485A запросить цену →		SPRING ETC-ACTUATOR CG
25	JC68-30928B запросить цену →		LABEL(R)-CAU-HOT-FU
26	JC68-00407A запросить цену →		LABEL(R)-HV FUSER
27	6021-000222 запросить цену →		NUT-HEXAGON

Каталог очень большой (571 позиций). Показаны первые 16 узлов со схемами; полный список доступен по запросу.
