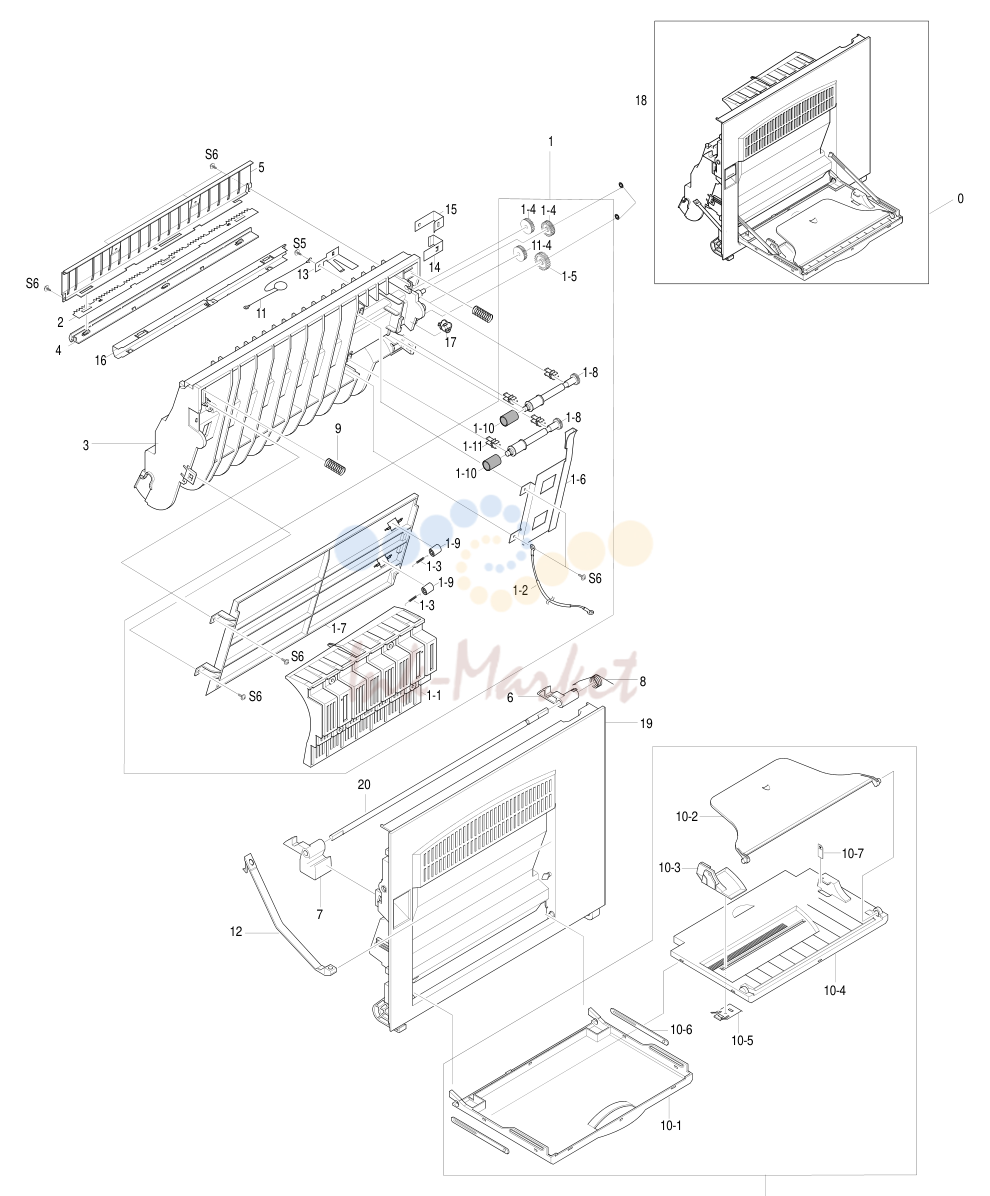

• 4. Exploded Views and Parts List

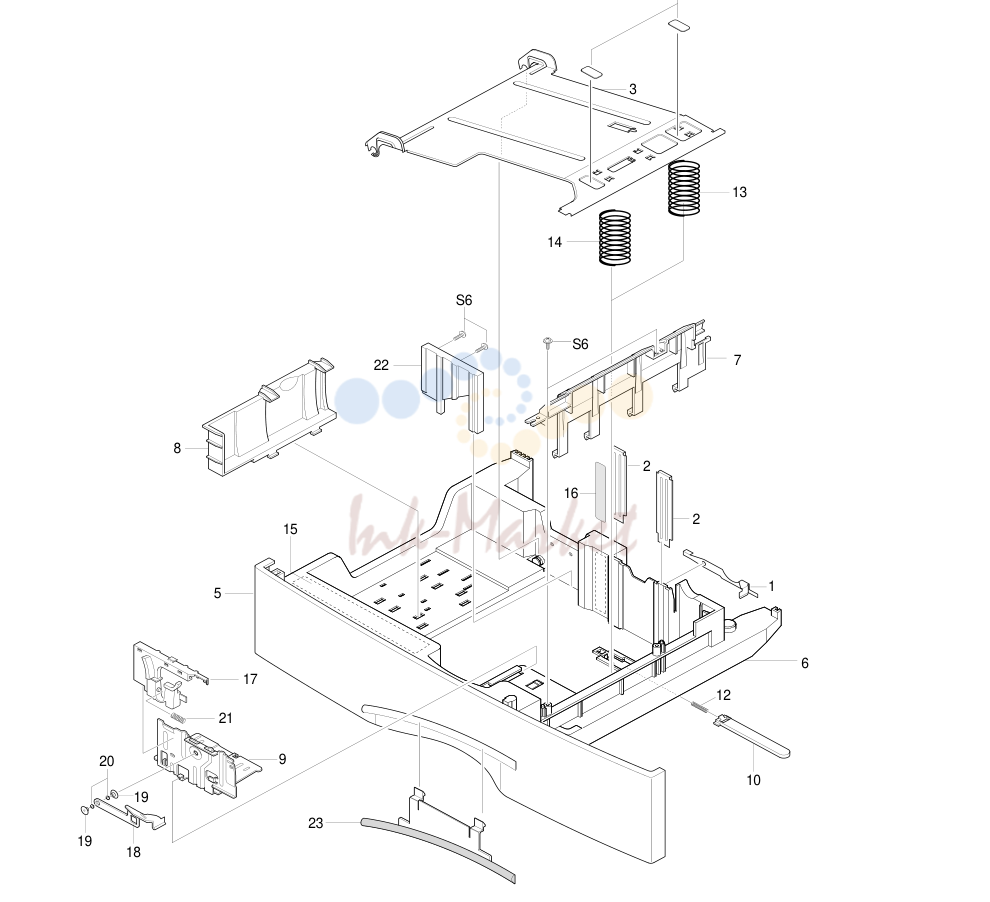

• 5. Exploded Views and Parts List

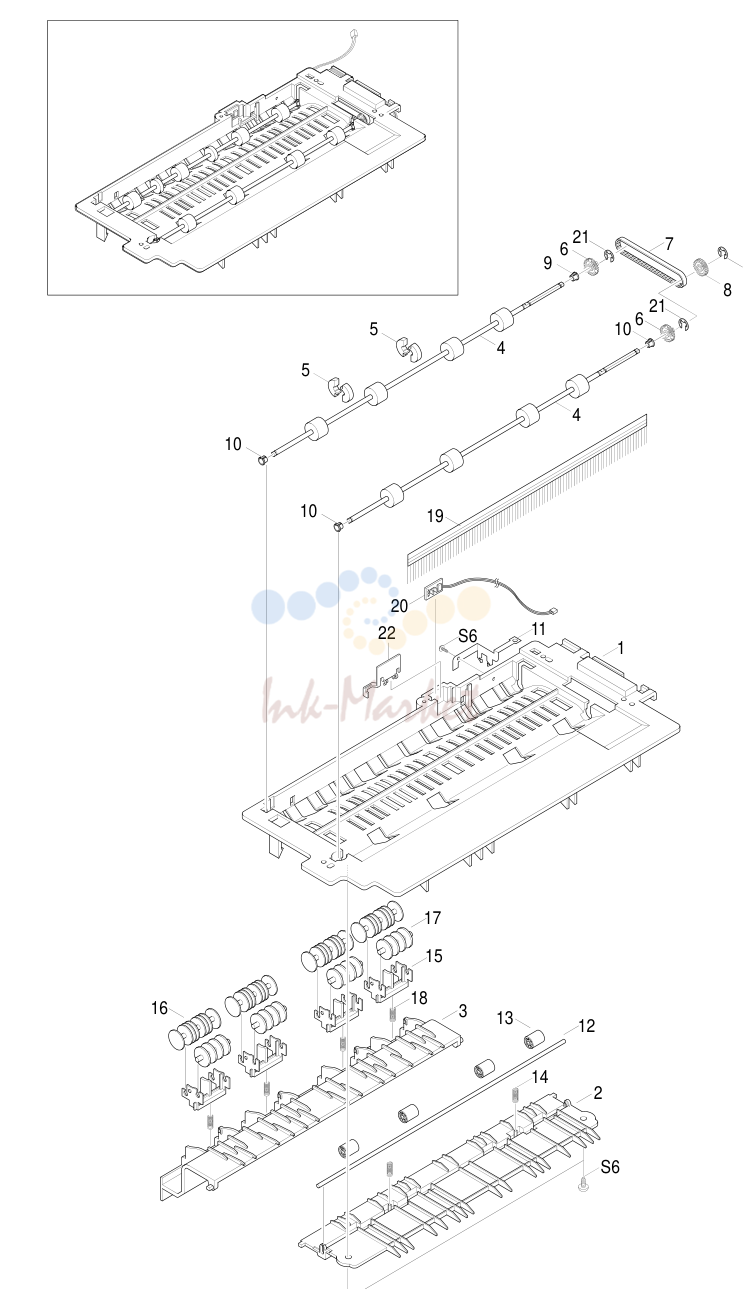

• 6. Exploded Views and Parts List

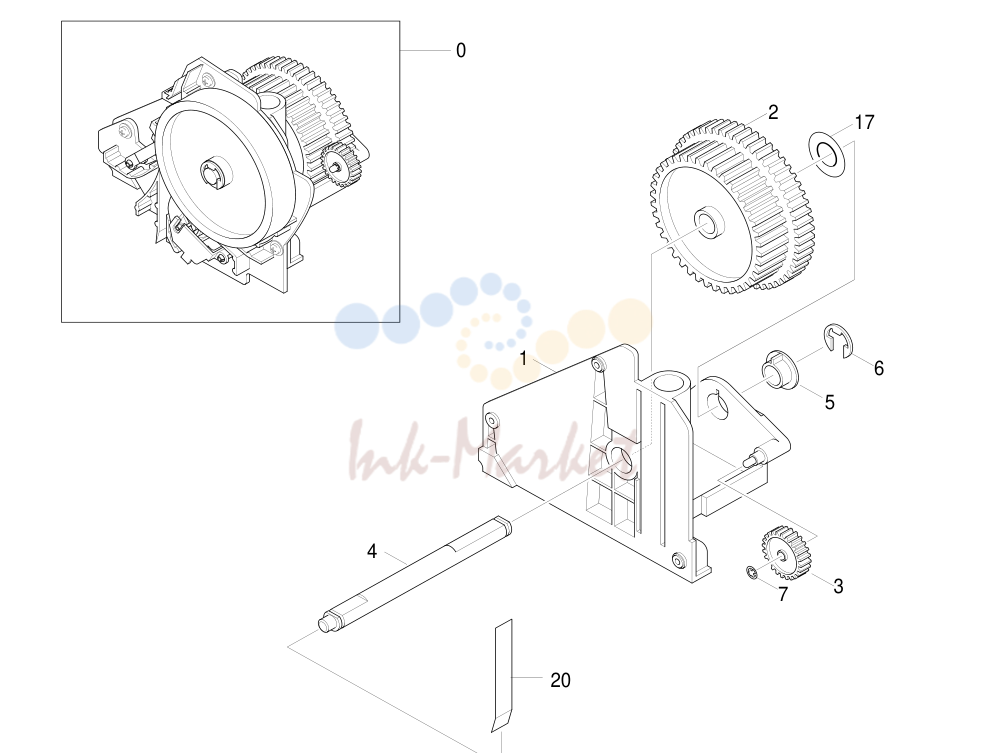

• 7. Exploded Views and Parts List

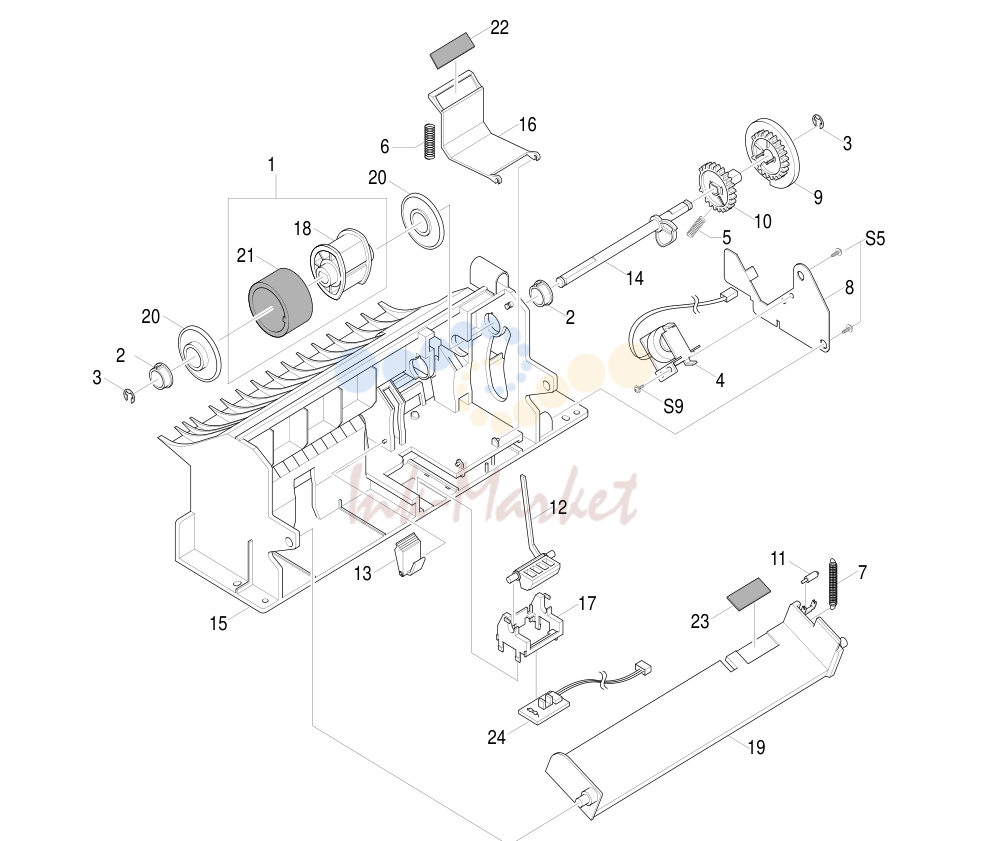

• 8. Exploded Views and Parts List

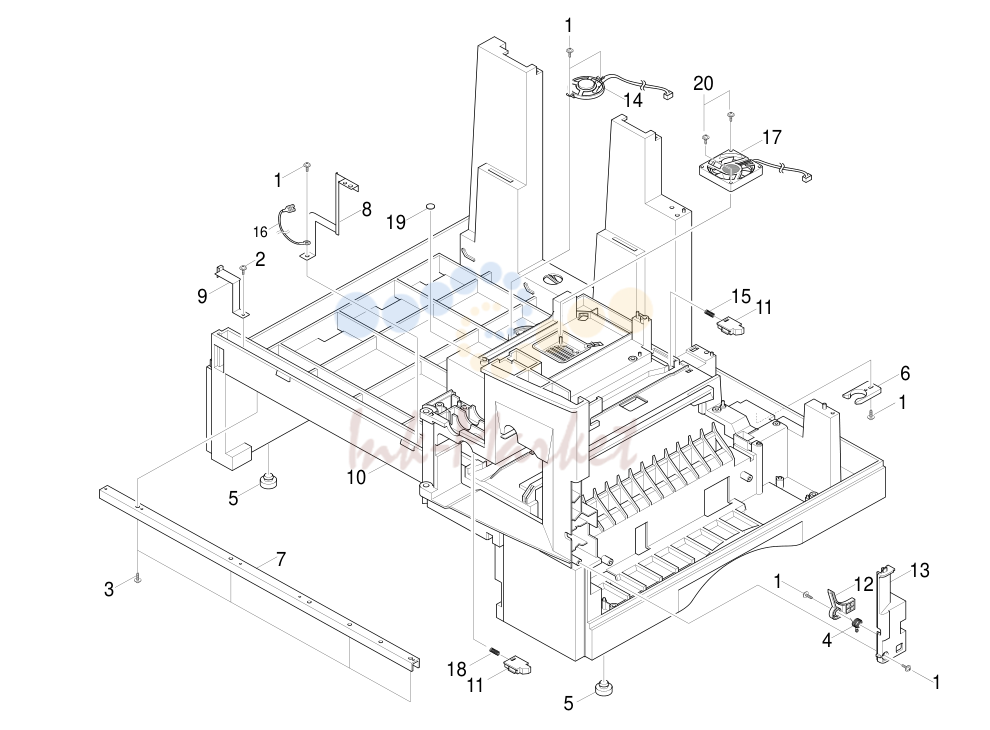

• 9. Exploded Views and Parts List

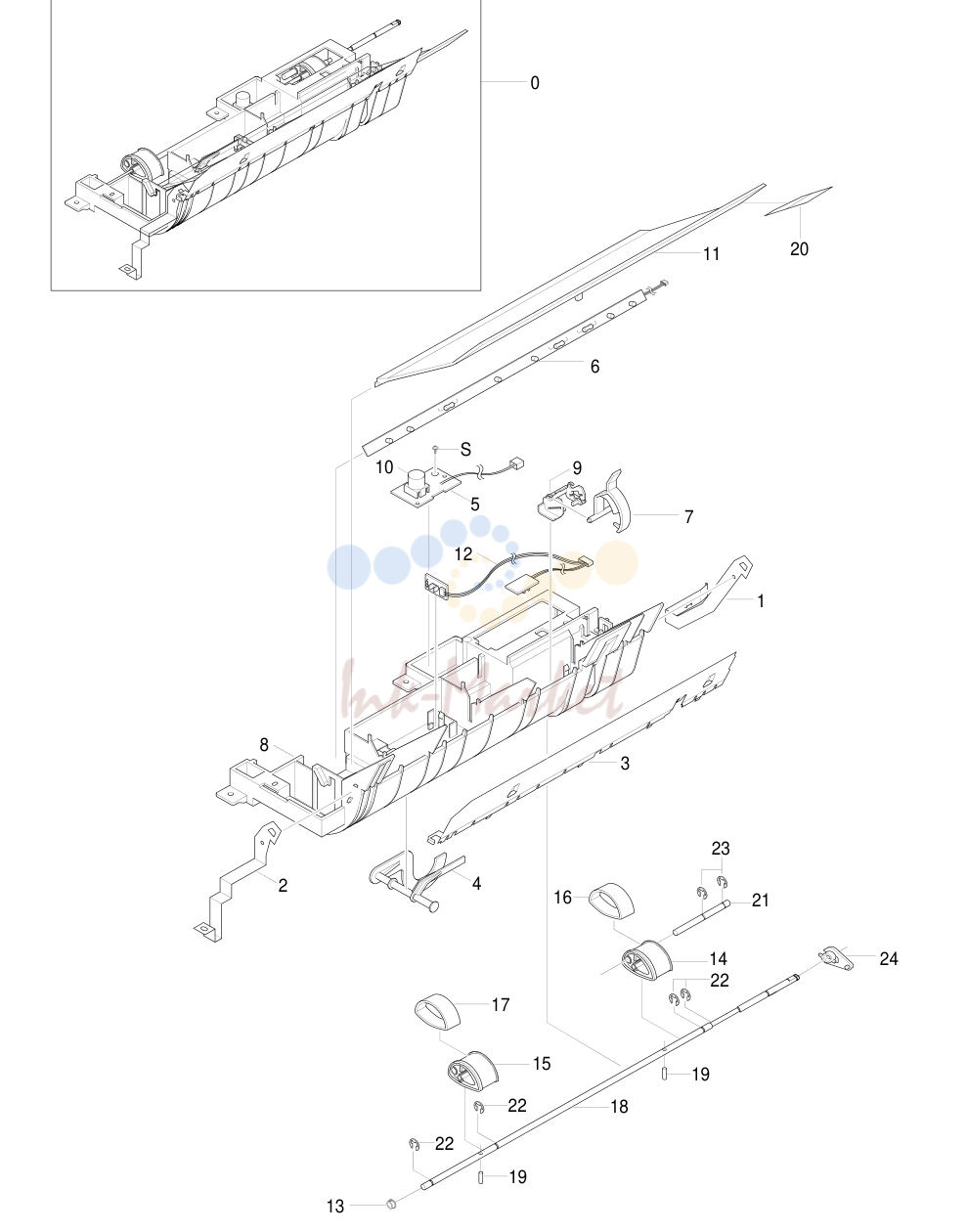

• 10. Exploded Views and Parts List

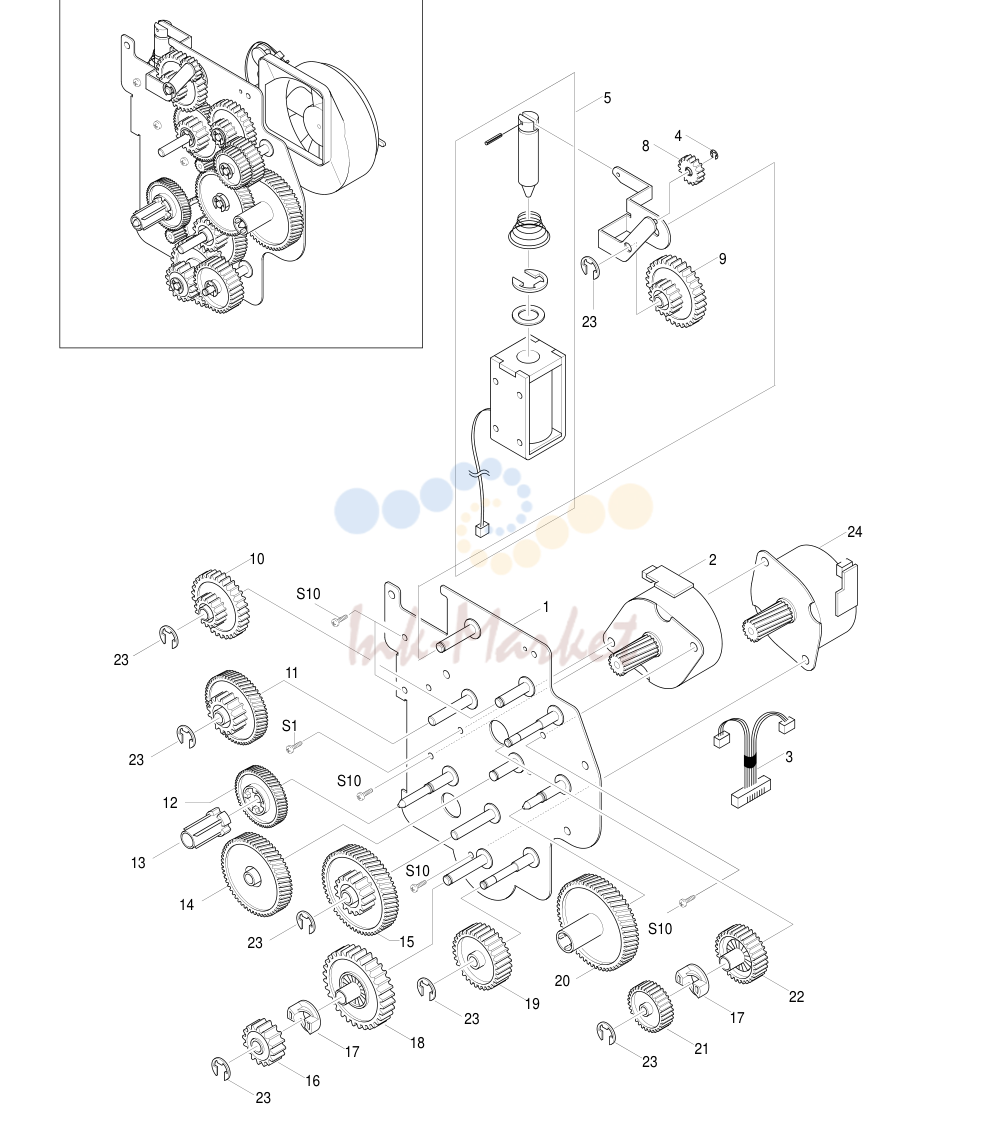

• 11. Exploded Views and Parts List
• 12. Exploded Views and Parts List
• 13. Exploded Views and Parts List

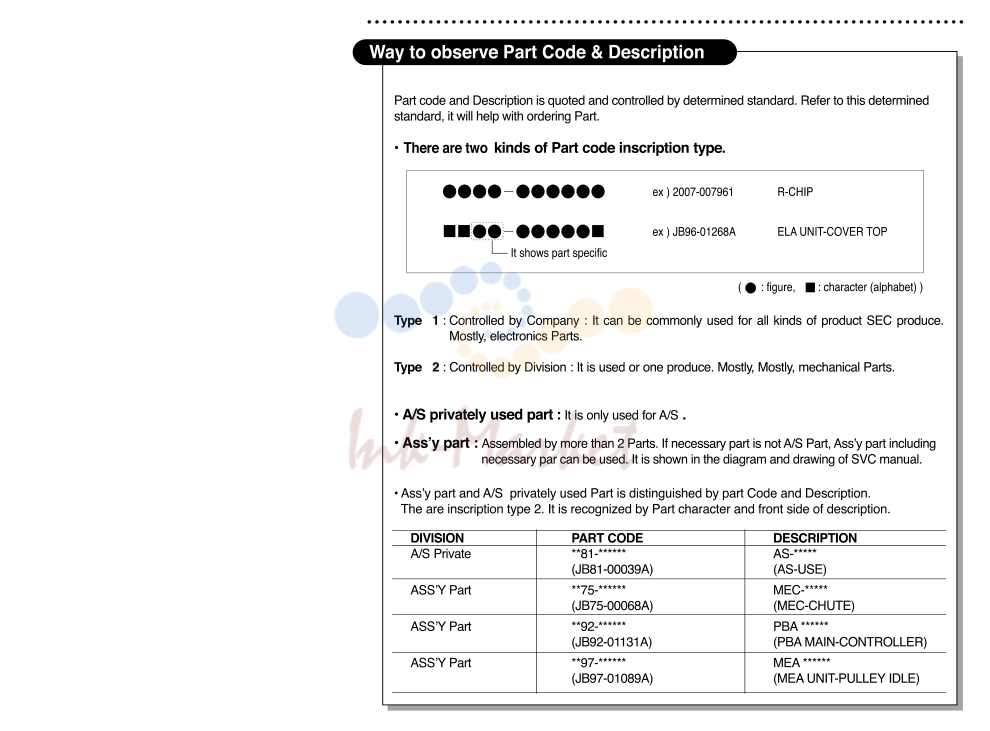

1. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC96-02718A запросить цену →		ELA HOU-SCANNER
1-1	JC96-02750A запросить цену →		ELA HOU-ADF
1-2	JC96-02752A запросить цену →		ELA HOU-PLATEN
2	JC97-01556B запросить цену →		MEA UNIT-COVER PA EXIT ASS’Y
2-1	JC72-00354B запросить цену →		PMO-TRAY EXTENTION MP NE
2-2	JC72-00786B запросить цену →		PMO-COVER PAPER EXIT
3	JC97-01736A запросить цену →		MEA UNIT-CASSETTE(KOR)
4	JC97-01572B запросить цену →		MEA UNIT-COVER FRONT ASS’Y
5	JC59-00014B запросить цену →		UNIT-LSU,600DPI,15
6	JC96-02422A запросить цену →		ELA ETC-SHIELD SMPS LOWER
7	JC96-02460A запросить цену →		ELA-OPC UNIT 15K D
8	JC96-02461A запросить цену →		ELA-TONER UNIT 6K D
9	JC96-02715B ✓ в наличии		ELA HOU-PICK UP
10	JC96-02183B запросить цену →		ELA HOU-SIDE COVER
11	JC96-02182A запросить цену →		ELA HOU-MP ASS’Y
12	JC96-02818A запросить цену →		ELA HOU-BASE FRAME
13	JC75-00143B запросить цену →		MEC-FEED ASS’Y
14	JC96-02814A запросить цену →		ELA HOU-FUSER
15	JC96-02184A запросить цену →		ELA HOU-FRAME MAIN ASS’Y
16	JC97-01643A запросить цену →		MEA UNIT-EXIT ASS’Y
17	JC96-02741A запросить цену →		ELA HOU-DRIVE(15PPM)
18	JC72-00788A запросить цену →		PMO-COVER REAR
19	JC92-01480A запросить цену →		PBA MAIN-MAIN
19	JC92-01479A запросить цену →		PBA MAIN-MAIN
20	JC63-00215B запросить цену →		COVER-M-PANNEL MFP
20	JC63-00215A запросить цену →		COVER-M-PANNEL MFP
21	JC96-02311A запросить цену →		ELA HOU-DUCT FAN
21-1	JC31-00012A запросить цену →		FAN-DC
21-2	JC72-00807A запросить цену →		PMO-DUCT FAN
23	JC39-00055B запросить цену →		CBF HARNESS-SWITCH GRAY
24	JC33-00007A ✓ в наличии		SOLENOID-PICK UP
25	JC72-00790A запросить цену →		PMO-COVER EXIT REAR
26	JC97-01575A запросить цену →		MEA UNIT-GUIDE CST PA ASS’Y
26-1	JC72-00836A запросить цену →		PPR-SHEET/GUIDE PAPER
26-2	JC72-00791A запросить цену →		PMO-GUIDE CASSETTE RAIL
26-3	JC63-00078A запросить цену →		SHEET-FEED
27	JC92-01355A запросить цену →		PBA SUB-LIU
28	JC72-00789A запросить цену →		PMO-DUMMY BASE FRAME
29	JC96-02835A запросить цену →		ELA HOU-SHIELD MAIN LOWER
29-1	JC63-00188A запросить цену →		SHIELD-P-MAIN LOWER
29-2	JC39-00186A запросить цену →		CBF HARNESS-INLET(KOREA)
29-3	JB39-00103A запросить цену →		CBF HARNESS-LIU GND
30	JC72-00801A запросить цену →		PMO-COVER FEED AY
31	JC72-00834A запросить цену →		PMO-COVER BRKT MOTER
32	JC72-00835A запросить цену →		PMO-GUIDE PAPER OUT
33	JC63-00072A запросить цену →		SHEET-CONNECTOR
34	JC39-00163A запросить цену →		CBF HARNESS-LSU
35	JC39-00162A запросить цену →		CBF HARNESS-POWER+HVPS
36	JB39-00104A запросить цену →		CBF HARNESS-LIU
37	JC72-41191A запросить цену →		PMO-BEARING SHAFT
38	JC66-00335A запросить цену →		GEAR-PICK_UP
39	JC70-00248A запросить цену →		IPR-SHIELD SMPS UPPER
40	JC97-01573A запросить цену →		MEA UNIT-HOLD GEAR ASS’Y
40-1	JC61-70906A запросить цену →		SPRING ETC-TR_R
40-2	JC72-40228A запросить цену →		PMO-BUSH
40-3	JC72-00884A запросить цену →		PMO-HOLDER GEAR TR
41	JC97-01574A запросить цену →		MEA UNIT-HOLD GND ASS’Y
41-1	JC61-70203A запросить цену →		SPRING ETC-PLATE TR
41-2	JC61-70961A запросить цену →		SPRING ETC-TR_L
41-3	JC72-40228A запросить цену →		PMO-BUSH
41-4	JC72-00883A запросить цену →		PMO-HOLDER GND TR
42	6103-001048 запросить цену →		SUPPORTER
43	JC72-00792A запросить цену →		PMO-WINDOW SENSOR DEVE
44	JC72-00799A запросить цену →		PMO-CAM JAM REMOVE
45	JC72-00805A запросить цену →		PMO-LOCKER DEVE
46	JC72-00804A запросить цену →		PMO-LEVER JAM REMOVE
47	JC70-00247A запросить цену →		IPR-SHIELD SMPS LOWER
48	JC66-40947A запросить цену →		GEAR-TRANSFER
49	JC75-00148A ✓ в наличии		MEC-TRANSFER ROLLER
5-4			Samsung Electronics

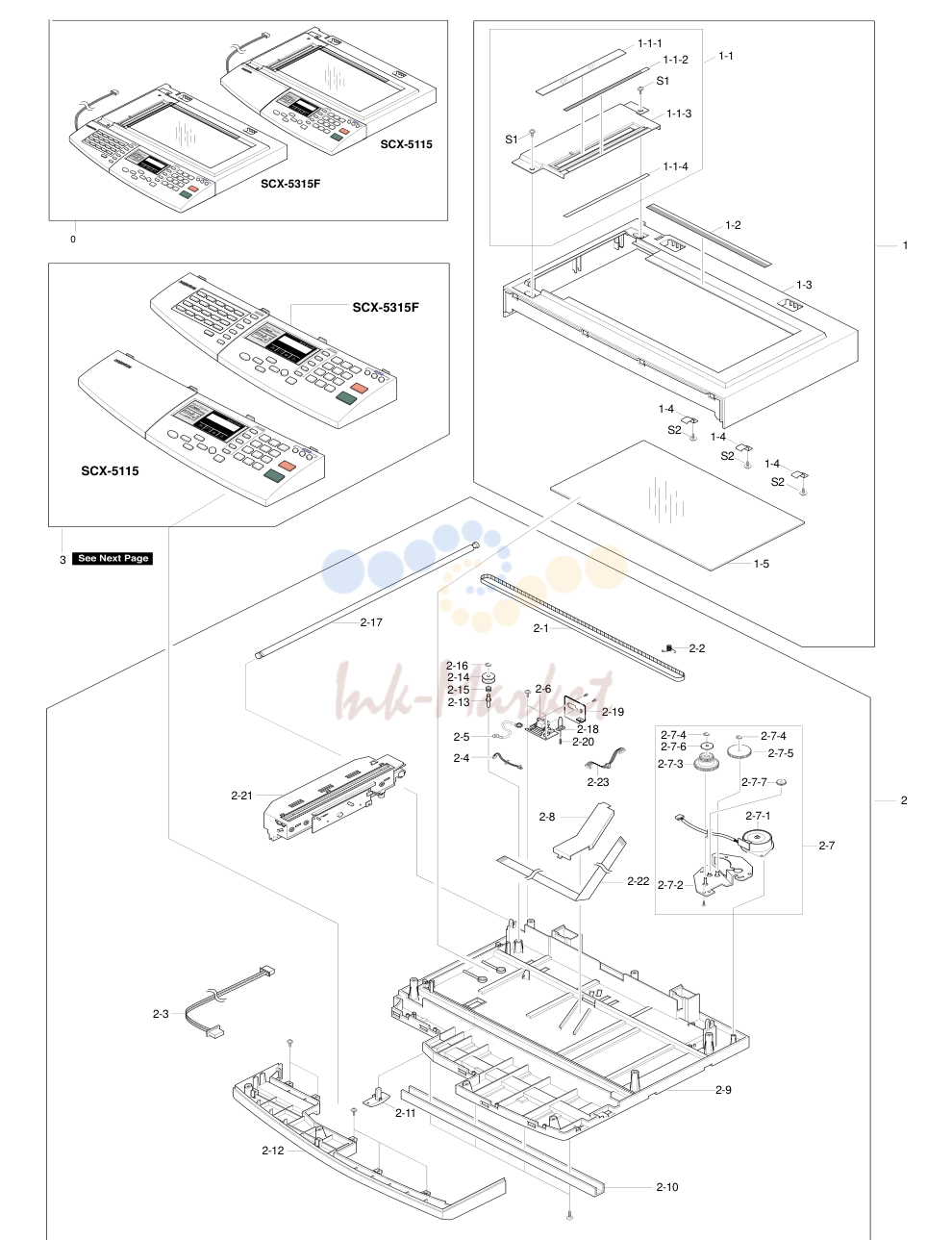

2. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02748A запросить цену →		ELA HOU-PLATEN
1	JC81-01688A запросить цену →		ELA HOU-SCAN UPPER
1-1	JC81-00426A запросить цену →		AS-DUMMY UPPER AS (FRV)
1-2	JC72-00809A запросить цену →		PPR-REGISTRATION EDGE(F)
1-3	JC72-00758A запросить цену →		PMO-COVER SCAN UPPER
1-4	JB70-00148A запросить цену →		IPR-HOLDER GLASS
1-5	JC74-00018A запросить цену →		MCT-GLASS SCANNER(LEGAL)
2	JC96-02706B запросить цену →		ELA HOU-SCAN LOWER
2-1	6602-001090 запросить цену →		BELT-TIMING GEAR
2-2	JB61-00059A запросить цену →		SPRING ETC-BELT
2-3	JC39-00167A запросить цену →		CBF HARNESS-OPE
2-4	JC39-00030A запросить цену →		CBF HARNESS-MAIN-ENGINE
2-5	JB39-00065A запросить цену →		CBF HARNESS-DRIVER GND
2-6	JC92-01381A запросить цену →		PBA SUB-D_SUB
2-7	JC96-02751A запросить цену →		ELA HOU-SCAN MOTOR
2-8	JC63-00158A запросить цену →		COVER-M-CCD CABLE
2-9	JC63-00157A запросить цену →		COVER-SCAN LOWER(UMAX)
2-10	JC70-00239A запросить цену →		IPR-CHANNEL BASE FRAME
2-11	JC61-00703A запросить цену →		HOLDER-M-CCD(UMAX)
2-12	JC72-00794A запросить цену →		PMO-COVER DUMMY LOWER(C)
2-13	JB70-00154A запросить цену →		ICT-INSERT SHAFT
2-14	JB72-00763A запросить цену →		PMO-PULLEY
2-15	JB72-00764A запросить цену →		PMO-HOLDER BELT
2-16	6044-000125 запросить цену →		RING-E
2-17	JC66-00532A запросить цену →		SHAFT-CCD(UMAX)
2-18	JC72-00755A запросить цену →		PMO-LEVER SENSOR
2-19	JC70-00228A запросить цену →		IPR-BRK SCAN BD
2-20	JB61-70939A запросить цену →		SPRING ETC-EXIT
2-21	JC96-02759A запросить цену →		ELA HOU-CCD MODULE
2-22	JC39-00236A запросить цену →		CBF SIGNAL-CCD FFC
2-23	JB39-00077A запросить цену →		CBF HARNESS-SCAN MOTOR
3			ELA HOU-OPE See Next Page
3	JC96-02749A запросить цену →		ELA HOU-OPE
3-1	JC72-00796A запросить цену →		PMO-OPE COVER
3-2	JC64-00071A запросить цену →		WINDOW-LCD (4IN1)
3-3	JC72-00858A запросить цену →		PMO-COVER DUMMY OPE(M)
3-4	JC72-00872A запросить цену →		PCT-ONETOUCH PAPER
3-5	JC72-00871A запросить цену →		PCT-ONETOUCH CARD
3-6	JC72-00860A запросить цену →		PMO-KEY ONETOUCH
3-7	JC72-00861A запросить цену →		PMO-KEY SHIFT
3-8	JC72-00862A запросить цену →		PMO-KEY FAX
3-9	JC73-00104A запросить цену →		RMO-RUBBER ONETOUCH
3-10	JC72-00866A запросить цену →		PMO-KEY SCROLL
3-11	JC73-00106A запросить цену →		RMO-RUBBER SCROLL
3-12	JC72-00863A запросить цену →		PMO-KEY COPY
3-13	JC72-00865A запросить цену →		PMO-KEY TEL
3-14	JC72-00864A запросить цену →		PMO-KEY OHD
3-15	JC72-00923A запросить цену →		PMO-KEY SAVE(T)
3-16	JC72-00867A запросить цену →		PMO-KEY SAVE
3-17	JC72-00868A запросить цену →		PMO-KEY START
3-18	JC72-00869A запросить цену →		PMO-KEY STOP
3-19	JC73-00105A запросить цену →		RMO-RUBBER TEL
3-20	JC81-00779A запросить цену →		PBA SUB-OPE(KOR)
3-21	JC71-00010A запросить цену →		NPR-BADGE(45)
3	JC96-02753A запросить цену →		ELA HOU-OPE(SEC)
3-1	JC72-00944A запросить цену →		PMO-OPE COVER
3-2	JC64-00071B запросить цену →		WINDOW-LCD(3IN1)
3-3	JC72-00859A запросить цену →		PMO-COVER DUMMY OPE(C)
3-4	JC72-00866A запросить цену →		PMO-KEY SCROLL
3-5	JC72-00863A запросить цену →		PMO-KEY COPY
3-6	JC72-00865A запросить цену →		PMO-KEY TEL
3-7	JC72-00923A запросить цену →		PMO-KEY SAVE(T)
3-8	JC72-00867A запросить цену →		PMO-KEY SAVE
3-9	JC72-00869A запросить цену →		PMO-KEY STOP
3-10	JC72-00868A запросить цену →		PMO-KEY START
3-11	JC72-00864B запросить цену →		PMO-KEY OHD
3-12	JC73-00106A запросить цену →		RMO-RUBBER SCROLL
3-13	JC73-00105A запросить цену →		RMO-RUBBER TEL
3-14	JC81-00779A запросить цену →		PBA SUB-OPE(KOR)
3-15	JC71-00010A запросить цену →		NPR-BADGE(45)
5-8			Samsung Electronics

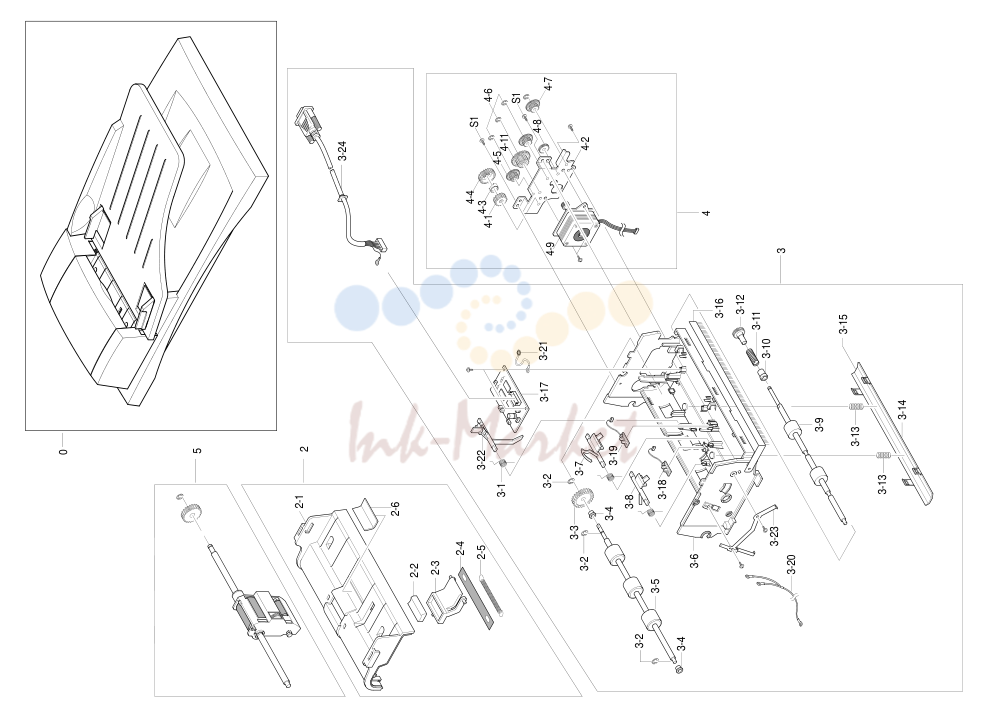

3. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02750A запросить цену →		ELA HOU-ADF
1	JC97-01722A запросить цену →		MEA UNIT-PLATEN COVER
1-1	JC72-00745A запросить цену →		PMO-TX STACKER
1-2	JF70-10616A запросить цену →		IPR-WASHER SPRING CU
1-3	JC72-00839B запросить цену →		PMO-DOC GUIDE L
1-4	JC72-00838B запросить цену →		PMO-DOC GUIDE R
1-5	JF72-41354A запросить цену →		PMO-GEAR PINION
1-6	JC97-01731A запросить цену →		MEA UNIT-HINGE
1-7	JC73-00091A запросить цену →		RPR-ROLLER EXIT IDLE
1-8	JC70-00242A запросить цену →		IPR-SHAFT EXIT
1-9	JB71-00038A запросить цену →		NPR-SPRING PINCH DRIVE
1-10	JC72-00738A запросить цену →		PMO-COVER PLATEN
1-11	JC72-00751A запросить цену →		PPR-SPONG SHEET
1-12	JC72-00750B запросить цену →		SHEET ABS-SHEET PLATEN(PET)
1-13	JC70-00260A запросить цену →		IPR-SPRING PINCH
1-14	JC70-00265A запросить цену →		ICT-SHAFT PINCH
1-15	JG72-40663A запросить цену →		PMO-ROLL PINCH
2	JC97-01581A запросить цену →		MEA UNIT-ADF UPPER ASS’Y
2-1	JC72-00736A запросить цену →		PMO-COVER ADF UPPER
2-2	JB73-00052A ✓ в наличии		RMO-ADF RUBBER
2-3	JB72-00825A запросить цену →		PMO-HOLDER ADF
2-4	JB73-10913A запросить цену →		RPR-SPONGE ADF
2-5	JC61-00040A запросить цену →		SPRING ETC-COIL ADF
2-6	JC63-00079A запросить цену →		SHEET-ADF
3	JC81-00434A запросить цену →		ELA HOU-ADF LOWER ASS’Y
3-1	JB61-00076A запросить цену →		SPRING ETC-TORSION DOC (CC2-F)
3-2	6044-000159 запросить цену →		RING-C
3-3	JB66-00103A запросить цену →		GEAR-ADF
3-4	JB72-00819A запросить цену →		PMO-BUSH
3-5	JC75-00149A запросить цену →		MEC-ROLLER DRIVER
3-6	JC72-00735A запросить цену →		PMO-COVER ADF LOWER
3-7	JB72-00837A запросить цену →		PMO-ACTUATOR SENSOR DOC
3-8	JC72-00747A запросить цену →		PMO-ACTUATOR SENSOR REGI
3-9	JC75-00150A ✓ в наличии		MEC-ROLLER EXIT
3-10	JG72-40732A запросить цену →		PMO-BUSHING HOLDER
3-11	JC61-00062A запросить цену →		SPRING ETC-CLUTCH
3-12	JC66-00323A запросить цену →		GEAR-EXIT
3-13	JC61-00548A запросить цену →		SPRING ETC-WHITE BAR
3-14	JC70-00225A запросить цену →		IPR-BRKT WHITE BAR
3-15	JC72-00752A запросить цену →		PPR-WHITE BAR SHEET
5-10			Samsung Electronics
3-16	JC02-00014A запросить цену →		TAPE ETC-ANTI BRUSH
3-17	JC81-00437A запросить цену →		PBA SUB-ADF
3-18	JC92-01365A запросить цену →		PBA SUB-ADF POS SEN
3-19	JC92-01366A запросить цену →		PBA SUB-ADF DET SEN
3-20	JC39-00187A запросить цену →		CBF HARNESS-ADF ROLLER GND
3-21	JB39-00065A запросить цену →		CBF HARNESS-DRIVER GND
3-22	JC72-00746A запросить цену →		PMO-ACTUATOR SENSOR SCAN
3-23	JC71-00031A запросить цену →		NPR-SPRING GND
3-24	JC39-00190A запросить цену →		CBF D SUB CABLE-ADF_MAIN CABLE
4	JC81-00435A запросить цену →		ELA HOU-ADF MOTOR ASS’Y
4-1	JB66-00101A запросить цену →		GEAR-CLUTCH
4-2	JC70-00224A запросить цену →		IPR-BRKT ADF MOTOR
4-3	JB72-00844A запросить цену →		PMO-WHITE CLUTCH SUB
4-4	JC66-00322A запросить цену →		GEAR-CLUTCH
4-5	JG66-40038A запросить цену →		GEAR-IDLE20/33
4-6	6044-000159 запросить цену →		RING-C
4-7	JG66-40039A запросить цену →		GEAR-IDLE17/35
4-9	JC31-00017A запросить цену →		MOTOR STEP-ADF
4-10	JC66-00329A запросить цену →		GEAR-JAM REMOVE
4-11	JC66-00324A запросить цену →		GEAR-REDUCTION 45/19
5	JC97-01582A запросить цену →		MEA UNIT-PICKUP ASS’Y
6	JB72-00843A запросить цену →		PMO-GUIDE PAPER
7	JC72-00737A запросить цену →		PMO-COVER OPEN
8	JC72-00739A запросить цену →		PMO-COVER SIDE L
9	JC72-00740A запросить цену →		PMO-COVER SIDE R

4. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02183B запросить цену →		ELA HOU-SIDE COVER
1	JC97-01578A запросить цену →		MEA UNIT-DUPLEX ASS’Y
1-1	JC72-00806A запросить цену →		PMO-GUIDE DP SIDE
1-2	JC39-00046A запросить цену →		CBF HARNESS-SCAN GND
1-3	JC61-70976A ✓ в наличии		SPRING ETC-FUSER EXIT
1-4	JC66-00341A запросить цену →		GEAR-DUP IDLER
1-5	JC66-00346A запросить цену →		GEAR-MP/DUP DRV
1-6	JC70-00233A запросить цену →		IPR-BRKT G DUP
1-7	JC72-00732A запросить цену →		PMO-GP LOWER DP
1-8	JC72-00764A запросить цену →		PMO-SHAFT DUP DRIVER
1-9	JC72-40361A запросить цену →		PMO-ROLLER_EXIT
1-10	JC73-10203A запросить цену →		RPR-RUBBER EXIT
1-11	JG72-40744A запросить цену →		PMO-BUSHING TX(B4)
2	JC70-10232A запросить цену →		IPR-PLATE SAW
3	JC72-00731A запросить цену →		PMO-FEED FRAME
4	JC72-41213A запросить цену →		PMO-HOLDER SAW
5	JC70-00229A запросить цену →		IPR-BRACKET GUIDE A
6	JC72-00763A запросить цену →		PMO-LOCKER SIDE R
7	JC72-00762B запросить цену →		PMO-LOCKER OPEN
8	JC61-00479A запросить цену →		SPRING ETC-LOCKER TORSION
9	JC61-00478A запросить цену →		SPRING ETC-FEED
10	JC97-01577B запросить цену →		MEA UNIT-TRAY
10-1	JC72-00776A запросить цену →		PMO-TRAY CASE,MP
10-2	JC72-00778A запросить цену →		PMO-TRAY EXT,MP
10-3	JC72-00547G запросить цену →		PMO-SIDE GUIDE MP
10-4	JC72-00777A запросить цену →		PMO-TRAY COVER,MP
10-5	JB70-10906A запросить цену →		IPR-GUIDE LATCH
10-6	JC72-00857A запросить цену →		PMO-TRAY LINK,MP
10-7	JC68-00697A запросить цену →		LABEL(R)-HEIGHT,MP
11	JC39-00036A запросить цену →		CBF HARNESS-OPE GND
12	JC72-00766A запросить цену →		PMO-TIE STOPPER
13	JC70-00230A запросить цену →		IPR-BRKT GROUND B
14	JC70-00231A запросить цену →		IPR-BRKT GROUND TR
15	JC70-00232A запросить цену →		IPR-BRKT GROUND A
16	JC70-00234A запросить цену →		IPR-BRACKET GUIDE B
17	JC72-00730A запросить цену →		PMO-BUSHING FEED
18	6044-000001 запросить цену →		RING-CS
19	JC72-00765A запросить цену →		PMO-SIDE COVER
20	JC70-00266A запросить цену →		ICT-SHAFT LOCKER

5. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC97-01736A запросить цену →		MEC-CASSETTE PLUS ASS’Y
1	JC70-00220A запросить цену →		IPR-FINGER
2	JC61-00831A запросить цену →		PLATE GUIDE PAPER
3	JC70-00221A запросить цену →		IPR-PLATE K/UP
5	JC72-00795A запросить цену →		PMO-COVER CASSETTE
6	JC72-00716A запросить цену →		PMO-FRAME CASSETTE
7	JC61-00825A запросить цену →		GUIDE FRONT CST PLUS
8	JC72-00717A запросить цену →		PMO-GUIDE REAR
9	JC61-00826A запросить цену →		GUIDE SIDE CST
10	JC72-41210A запросить цену →		PMO-LOCKER PLATE
11	JC69-00474A запросить цену →		PAD-CST PLUS
12	JG61-70531A запросить цену →		SPRING-LOCKER PLATE
13	6107-001190 запросить цену →		SPRING CS RE
14	6107-001191 запросить цену →		SPRING CS FR
15	JC68-00692B запросить цену →		LABEL(R)-INSTRUCTION CST PLUS
16	JC68-00709A запросить цену →		LABEL(R)-HEIGHT CST
17	JC61-00824A запросить цену →		GUIDE SIDE HANDLE
18	JC70-00325A запросить цену →		IPR FINGER LEFT
19	JC61-00653A запросить цену →		PMO-BUSHING FINGER, F
20	6031-001255 запросить цену →		WASHER PLAIN
21	JC61-00548A запросить цену →		SPRING WHITE BAR
22	JC61-00840A запросить цену →		GUIDE SUB WALL
23	JC72-00877A запросить цену →		PMO-IMPACT CASSETTE

6. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC97-01643A запросить цену →		MEA UNIT-EXIT ASS’Y
1	JC72-00708A запросить цену →		PMO-GUIDE-EXIT UPPER
2	JC72-00710A запросить цену →		PMO-GUIDE-EXIT LOWER
3	JC72-00712A запросить цену →		PMO-GUIDE-JAM REMOVE
4	JC75-00127A запросить цену →		MEC-ROLLER EXIT DRV
5	JC72-00833A запросить цену →		PMO-ROLLER DECURL
6	JC72-40980A запросить цену →		PMO-PULLEY DUPLEX
7	6602-001084 запросить цену →		BELT-TIMING GEAR
8	JC66-40912A запросить цену →		GEAR-DUPLEX
9	JC72-00885A запросить цену →		PMO-BEARING LARGE DP
10	JC72-40978A запросить цену →		PMO-BEARING LARGE DP
11	JC70-00252A запросить цену →		IPR-GROUND-EXIT
12	JC70-00274A запросить цену →		ICT-SHAFT-EXIT LOWER ID
13	JC72-40361A запросить цену →		PMO-ROLLER_EXIT
14	JC61-70911A запросить цену →		SPRING ETC-EXIT ROLL FD
15	JC61-00547A запросить цену →		HOLDER-EXIT(MC)
16	JC72-41007A ✓ в наличии		PMO-ROLLER FD F
17	JC72-41008A запросить цену →		PMO-ROLLER FD R
18	JC61-00484A ✓ в наличии		SPRING ETC-EXIT LOWER IDLE
19	JC75-00095A запросить цену →		MEC-BRUSH ANTISTATIC
20	JC92-01400A запросить цену →		PBA SUB-BIN_FULL_SEN.
21	6044-000159 запросить цену →		RING-C
22	JC72-00709A запросить цену →		PMO-LEVER-STACKING

7. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC75-00143B запросить цену →		MEA-FEED ASS’Y
1	JC72-00821A запросить цену →		PMO-FRAME FEED
2	JC66-00332A запросить цену →		GEAR-FEED
3	JC66-00346A запросить цену →		GEAR-MP/DUP DRV
4	JC70-00267A запросить цену →		ICT-SHAFT FEED
5	JC66-10202A запросить цену →		BEARING-PICKUP
6	6044-000125 запросить цену →		RING-E
7	6044-000001 запросить цену →		RING-CS
8	JC72-00720A запросить цену →		PMO-BRKT FEED
9	JC72-00727A запросить цену →		PMO-ROLLER FEED
10	JC72-00723A запросить цену →		PMO-HOLDER PINCH C
11	JC72-00725A запросить цену →		PMO-HOLDER PINCH SUB
12	JC72-40261A запросить цену →		PMO-ROLLER FEED L
13	JC61-00480A запросить цену →		SPRING-FEED CAST
14	JC72-00724A запросить цену →		PMO-HOLDER PINCH M
15	JC72-40266A запросить цену →		PMO-SUB HOLDER FEED
16	JC61-00481A запросить цену →		SPRING-FEED MP
17	6031-000021 запросить цену →		WASHER-PLAIN
18	JC72-40262A запросить цену →		PMO-ROLLER FEED S
19	JC70-10230A запросить цену →		IPR-SHAFT FEED IDLER
20	JC63-00259A запросить цену →		SHEET FEEDER
21	6044-000159 запросить цену →		E-RING

8. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02182A запросить цену →		ELA HOU-MP ASS’Y
1	JC81-00427A ✓ в наличии		A/S-PICK UP, MP AS(FRU)
2	JC72-41364A запросить цену →		PMO-BUSHING PICKUP,MP
3	6044-000125 запросить цену →		RING-E
4	JC33-00006A запросить цену →		SOLENOIDE,MP
5	JC61-00003A запросить цену →		SPRING-CAM MP
6	JC61-00549A запросить цену →		SPRING-PICK UP,MP
7	JC61-00483A запросить цену →		SPRING-KNOCKUP,MP
8	JC70-00237A запросить цену →		IPR-BRACKET SOLENOIDE
9	JC72-00055A запросить цену →		PMO-HOLDER CAM MPF
10	JC72-00056A запросить цену →		PMO-GEAR P/U MPF
11	JC72-00761A запросить цену →		PMO-ROLLER CAM.MP
12	JC72-00767A запросить цену →		PMO-ACTUATOR,MP
13	JC72-00768A запросить цену →		PMO-ADJUSTER,MP
14	JC72-00769A запросить цену →		PMO-CAM PICK UP,MP
15	JC72-00770A запросить цену →		PMO-FRAME,MP
16	JC72-00771A запросить цену →		PMO-HOLDER PAD,MP
17	JC72-00772A запросить цену →		PMO-HOLDER SENSOR,MP
18	JC72-00773A запросить цену →		PMO-HOUSING PICK UP,MP
19	JC72-00775A запросить цену →		PMO-PLATE KNOCK UP,MP
20	JC72-41027A запросить цену →		PMO-IDLE PICK UP,MP
21	JC73-00089A запросить цену →		RPR-RUBBER PICK UP,MP
22	JC73-00090A запросить цену →		RPR-RCT-PAD-PICKUP,MP
23	JC73-10906A запросить цену →		RPR-PAD KNOCK UP,MP
24	JC92-01362A запросить цену →		PBA SUB-MP SEN

9. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02818A запросить цену →		ELA HOU-BASE FRAME
1	6003-000196 запросить цену →		SCREW-TAPTITE
2	6003-000269 запросить цену →		SCREW-TAPTITE
3	6003-001256 запросить цену →		SCREW-TAPTITE
4	JC61-00486A запросить цену →		SPRING ETC-TORSION
6	JC66-00050A запросить цену →		CAM-CATCH
7	JC70-00239A запросить цену →		IPR-CHANNEL BASE FRAME
8	JC70-00240A запросить цену →		IPR-GROUND PLATE A(OPC)
9	JC70-00241A запросить цену →		IPR-GROUND PLATE B(BASE)
10	JC72-00779A запросить цену →		PMO-BASE FRAME
11	JC72-00780A запросить цену →		PMO-BRACKET PUSH DEVE
12	JC72-00781A запросить цену →		PMO-BRACKET SIDE OPEN
13	JC72-00785A запросить цену →		PMO-COVER FRONT DUMMY
14	JC96-01607A запросить цену →		ELA M/M-AUD SPEAKER
15	JC61-00550A запросить цену →		SPRING ETC-DEVE REAR
16	JC39-00179A запросить цену →		CBF HARNESS-OPC GND
17	JC31-00026A запросить цену →		FAN-DC(LSU)
18	JC61-00551A запросить цену →		SPRING ETC-DEVE FRONT
19	JC63-00242A запросить цену →		SHEET-BASE FRAME
20	6002-000209 запросить цену →		SCREW-TAPPING

10. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02715B ✓ в наличии		ELA HOU-PICKUP PLUS ASS’Y
1	JC70-00238A запросить цену →		IPR-GND FEED
2	JC70-00235A запросить цену →		IPR-GND INPUT
3	JC70-00222A запросить цену →		IPR-GUIDE INPUT
4	JC72-01313A запросить цену →		PMO-ACTUATOR NO PAPER
5	JC92-01359A запросить цену →		PBA SUB-TONER_TX
6	JC92-01361A запросить цену →		PBA SUB-PTL
7	JC72-00721A запросить цену →		PMO-FEED SENSOR
8	JC72-00722A запросить цену →		PMO-GUIDE PAPER
9	JC72-00726A запросить цену →		PMO-HOLDER SENSOR FEED
10	JC72-00803A запросить цену →		PMO-LENS TONER SENSOR
11	JC72-00822A запросить цену →		PMO-PTL PATH
12	JC92-01363A запросить цену →		PBA SUB-FEED+P.EMP SEN.
13	JC72-41364A запросить цену →		PMO-BUSHING_P/U,MP
14	JC61-00822A запросить цену →		HOUSING-PICKUP LARGE
15	JC61-00823A запросить цену →		HOUSING-PICKUP SMALL
16	JC73-00145A ✓ в наличии		RPR RUBBER PICKUP
17	JC73-00163A ✓ в наличии		RUBBER PICKUP SMALL
18	JC66-00672A запросить цену →		SHAFT-PICKUP CST
19	JB70-00168A запросить цену →		SHAFT PIN ADF
20	JC63-00083A запросить цену →		SHEET-PTL PATH
21	JC66-00596A запросить цену →		SHAFT-SUB-PICKUP
22	6044-000125 запросить цену →		RING-E ID4
23	6044-000231 запросить цену →		RING-E ID5
24	JC72-41191A запросить цену →		PMO-BEARING SHAFT

11. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02741A запросить цену →		ELA HOU-DRIVE(15PPM)
1	JC70-00257A запросить цену →		IPR-BRKT MOTOR
2	JC31-00020B запросить цену →		MOTOR STEP-MAIN
3	JC39-00165A запросить цену →		CBF HARNESS-MOTOR
4	6044-000159 запросить цену →		RING-C
5	JC33-00008A запросить цену →		SOLENOID-DUPLEX
6	JC61-70915A запросить цену →		SPRING ETC-SOLENOID DP
7	JC70-00258A запросить цену →		IPR-LINK SOLENOID
8	JC66-40211B запросить цену →		GEAR-EXIT/U,ID
9	JC66-00349A запросить цену →		GEAR-SWING DRV
10	JC66-00350A запросить цену →		GEAR-35/19
11	JC66-00345A запросить цену →		GEAR-71/23
12	JC66-00338A запросить цену →		GEAR-DEVE DRV
13	JC72-00743A запросить цену →		PMO-DEV/COUPLING
14	JC66-00351A запросить цену →		GEAR-RDCN,OPC
15	JC66-00337A запросить цену →		GEAR-86/23
16	JC66-00343A запросить цену →		GEAR-RDCN FEED OUTER
17	JC66-00340A ✓ в наличии		GEAR-HUB CLUTCH
18	JC66-00342A запросить цену →		GEAR-RDCN FEED INNER
19	JC66-00348A запросить цену →		GEAR-FEED DRV
20	JC66-00347A запросить цену →		GEAR-OPC DRV
21	JC66-00334A ✓ в наличии		GEAR-GEAR FUSER DRV OUTER
22	JC66-00333A запросить цену →		GEAR-FUSER DRV INNER
23	6044-000231 запросить цену →		RING-E
24	JC31-00028B запросить цену →		MOTOR STEP-MAIN

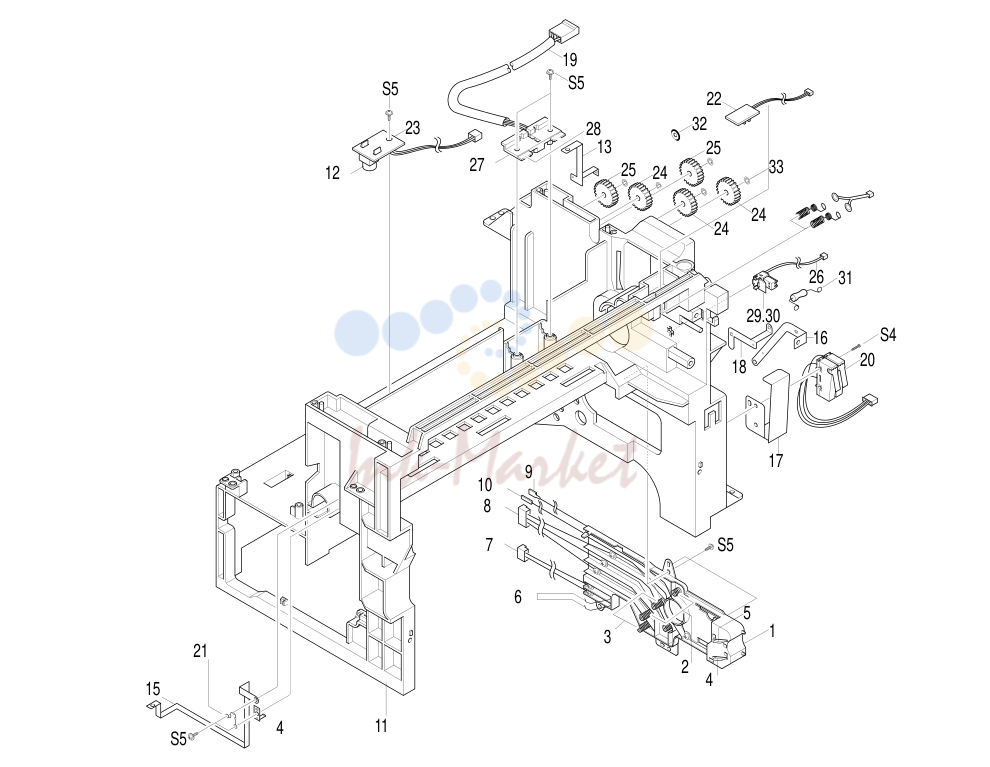

12. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02184A запросить цену →		ELA HOU-FRAME MAIN ASS’Y
1	JC72-00802A запросить цену →		PMO-HOUSING TERMINAL
2	JC70-00269A запросить цену →		IPR-TERMINAL BLADE
3	JC70-00270A запросить цену →		IPR-TERMINAL SUPPLY
4	JC70-00271A запросить цену →		IPR-TERMINAL TR
5	JC70-00272A запросить цену →		IPR-TERMINAL GND
6	JC70-00273A запросить цену →		IPR-TERMINAL DEVE KEY
7	JC39-00166A запросить цену →		CBF-HARNESS-DEV-ID
8	JC39-00170A запросить цену →		CBF-HARNESS-BLADE+SUPPLY+DEV
9	JC39-00168A запросить цену →		CBF-HARNESS-THV WIRE
10	JC39-00169A запросить цену →		CBF-HARNESS-MHV WIRE
11	JC72-00800A запросить цену →		PMO-FRAME MAIN
12	JC72-00803A запросить цену →		PMO-LENS TONER SENSOR
13	JC70-00214A запросить цену →		IPR-GND EXIT
14	JC70-00216A запросить цену →		IPR-GND OPC
15	JC70-00217A запросить цену →		IPR-GND OPC BASE
16	JC70-00215A запросить цену →		IPR-GND FUSER
17	JC70-00218A запросить цену →		IPR-GUARD C/O S/W
18	JC70-00219A запросить цену →		IPR-GND TERMINAL
19	JC39-00171A запросить цену →		CBF HARNESS-AC WIRE
20	JC81-00438A запросить цену →		AS-SWITCH MICRO(FRU)
21	JB39-00017A запросить цену →		CBF-HARNESS-EARTH(TX MOTOR)
22	JC92-01364A запросить цену →		PBA SUB-EXIT SENSOR
23	JC92-01360A запросить цену →		PBA SUB-TONER_RX
24	JC66-40211B запросить цену →		GEAR-EXIT/U,ID
25	JC66-40964A запросить цену →		GEAR-EXIT,IDLE(Z17)
26	JC39-00164A запросить цену →		CBF-HARNESS THERMISTOR_JOINT
27	JC72-41010A запросить цену →		PMO-HOUSING TERMINAL
28	JC70-10961A запросить цену →		IPR-TERMINAL FU
29	JC72-00463A запросить цену →		PMO-CAP CONNECTOR L
30	JC72-00465A запросить цену →		PMO-CAP CONNECTOR U
31	JC96-01579A запросить цену →		ELA HOU-MOTOR GND
32	JB61-70922A запросить цену →		SPRING-CLUTCH
33	6044-000001 запросить цену →		RING-CS

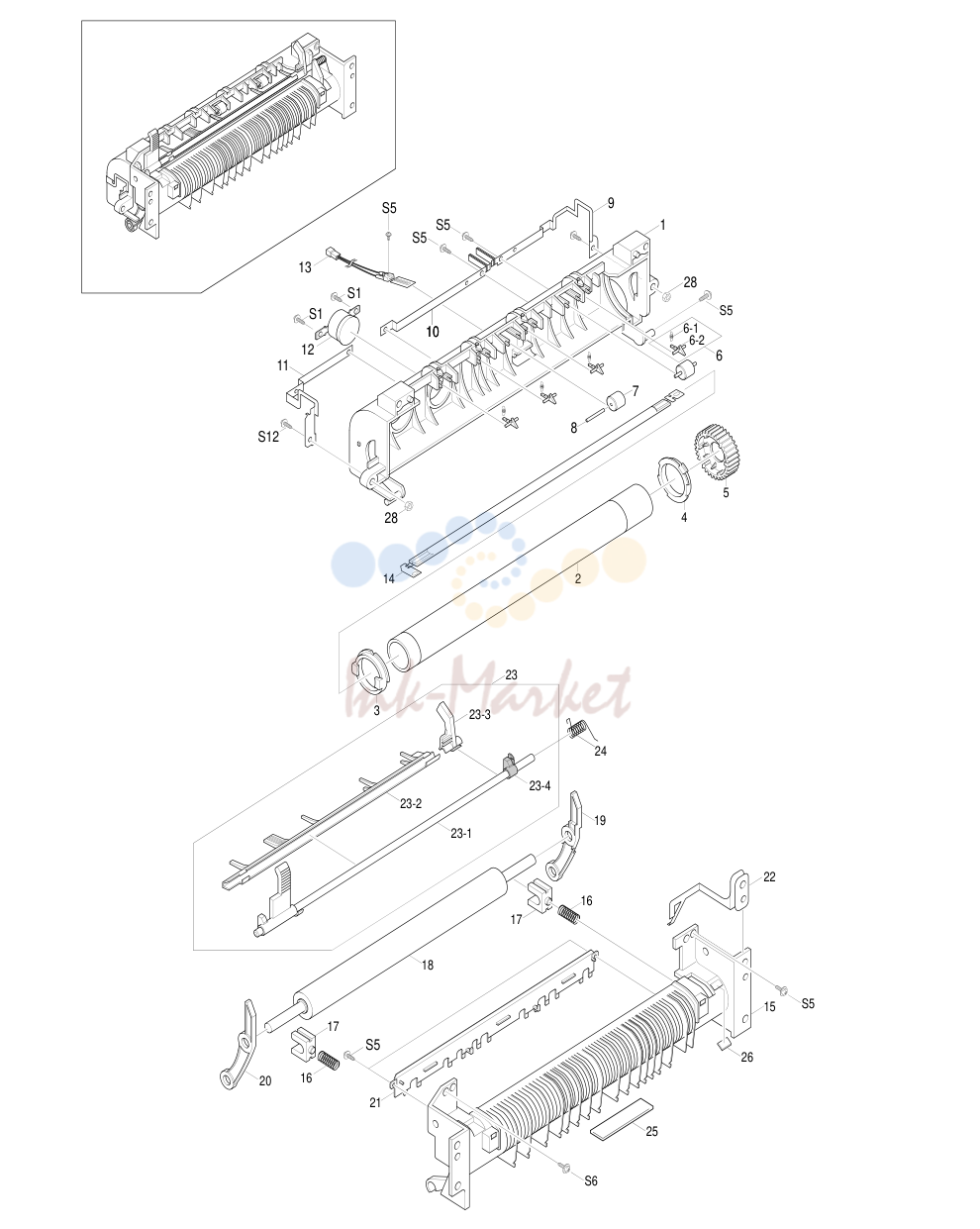

13. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02814A запросить цену →		ELA HOU-FUSER
1	JC72-00812A запросить цену →		PMO-UPPER FUSER
2	JC66-00624A ✓ в наличии		ROLLER-HEAT
3	JC72-00814A ✓ в наличии		PMO-BEARING H/R-F
4	JC66-10902A ✓ в наличии		BEARING-H/R L
5	JC66-40913B ✓ в наличии		GEAR-FUSER
6	JC97-01587A запросить цену →		MEA UNIT-CLAW ASS’Y
6-1	JC61-70909A запросить цену →		SPRING ETC-SAPERATION
6-2	JC72-00376A запросить цену →		PMO-GUIDE CLAW
7	JC72-20901A запросить цену →		PEX-ROLLER EXIT F_UP
8	JC70-00064A запросить цену →		IPR-PIN ROLLER EXIT
9	JC71-00029A запросить цену →		NPR-ELECTRODE GEAR
10	JC71-00030A запросить цену →		NPR-ELECTRODE M
11	JC71-00028A запросить цену →		NPR-ELECTRODE F
12	4712-000001 запросить цену →		THERMOSTAT
13	JC14-00001A запросить цену →		THERMISTOR
14	4713-001170 запросить цену →		LAMP-HALOGEN
14	4713-001171 запросить цену →		LAMP-HALOGEN
15	JC72-00820A запросить цену →		PMO-LOWER FUSER
16	JC61-00056A запросить цену →		SPRING ETC-PR(7300)
17	JC66-10901A ✓ в наличии		BEARING-PRESSURE/R
18	JC66-00623A запросить цену →		ROLLER-PRESSURE
19	JC72-01262A запросить цену →		PMO-LEVER JAM R
20	JC72-01259A запросить цену →		PMO-LEVER JAM F
21	JC72-00817A запросить цену →		PMO-GUIDE INPUT
22	JC70-00259A запросить цену →		IPR-GROUND FU
23	JC97-01611A запросить цену →		MEA UNIT-ACTUATOR ASS’Y
23-1	JC72-00810A запросить цену →		PMO-ACTUATOR EXIT
23-2	JC72-00816A запросить цену →		PMO-GUIDE DUPLEX
23-3	JC72-00811A запросить цену →		PMO-ARM ACTUATOR
23-4	JC61-00546A запросить цену →		GUIDE-REMOVE
24	JC61-00485A запросить цену →		SPRING ETC-ACTUATOR6G
25	JC68-30928B запросить цену →		LABEL(R)-CAU_HOT_FU
26	JC68-00407A запросить цену →		LABEL(R)-HV FUSER
27	JC68-01102A запросить цену →		LABEL FUSER M+
28	6021-000222 запросить цену →		NUT-HEXAON
