Samsung SCX-5312F 5112 Xerox WC312 — каталог запчастей со схемами

Содержание

• 1. Exploded Views and Parts List
• 2. Exploded Views and Parts List
• 3. Exploded Views and Parts List
• 4. Exploded Views and Parts List

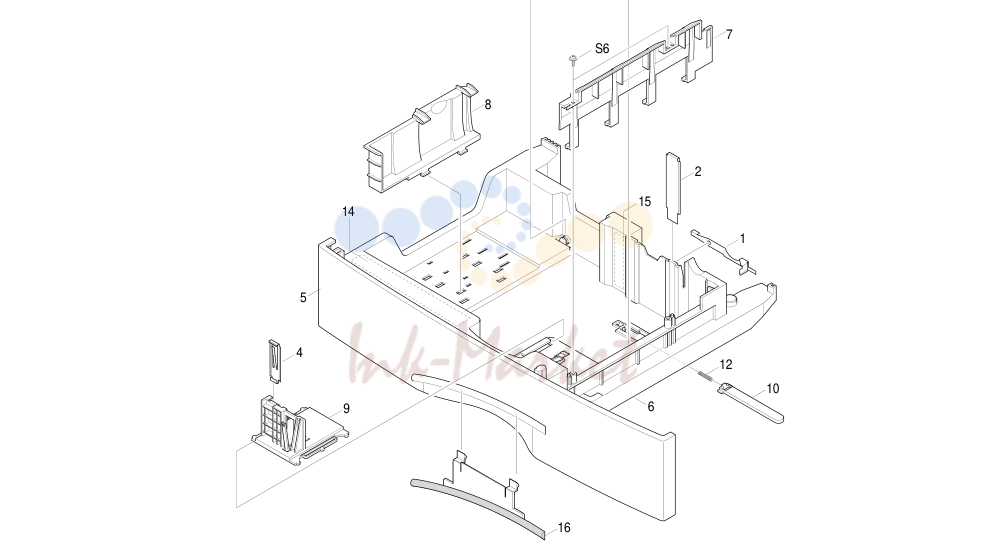

• 5. Exploded Views and Parts List

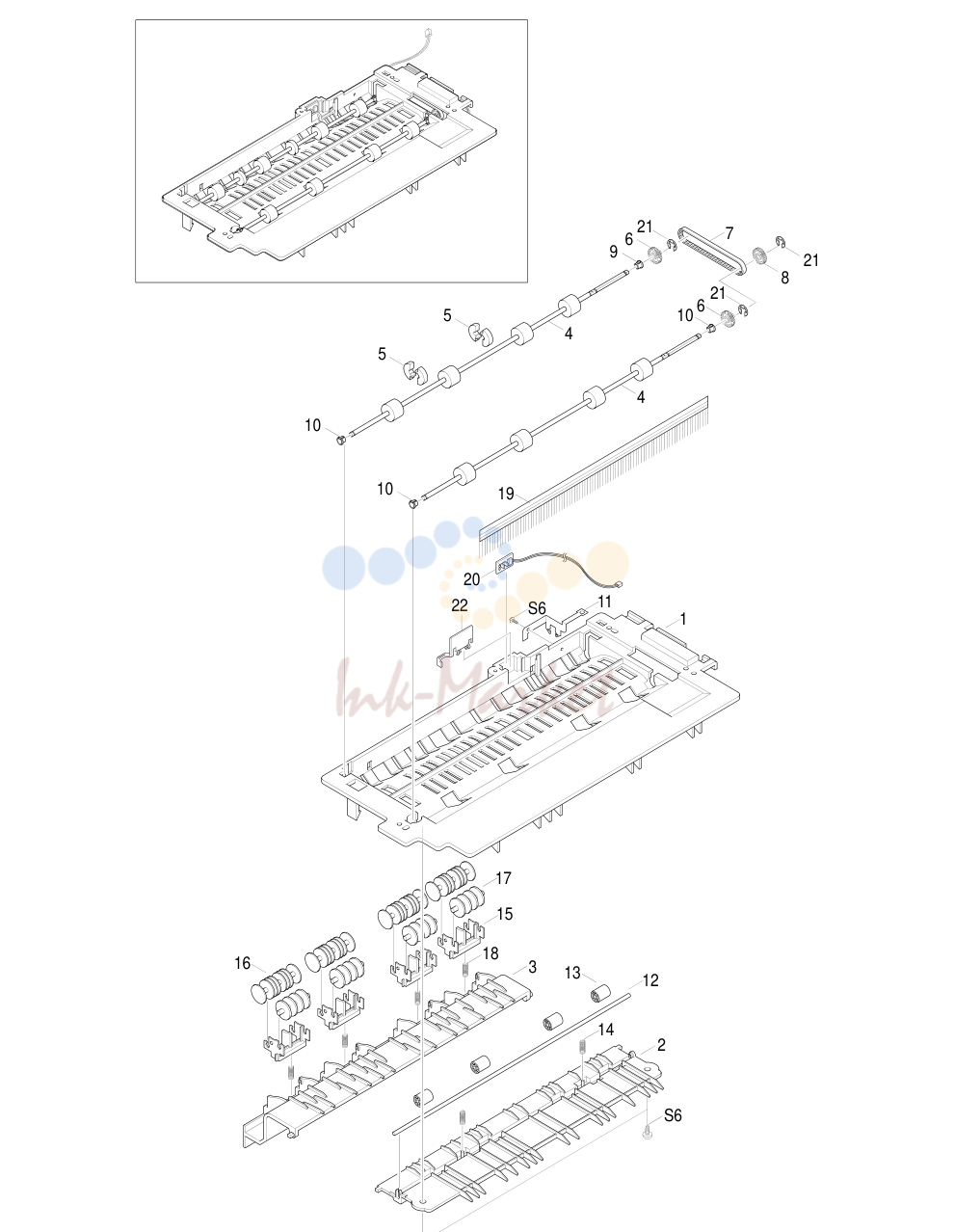

• 6. Exploded Views and Parts List

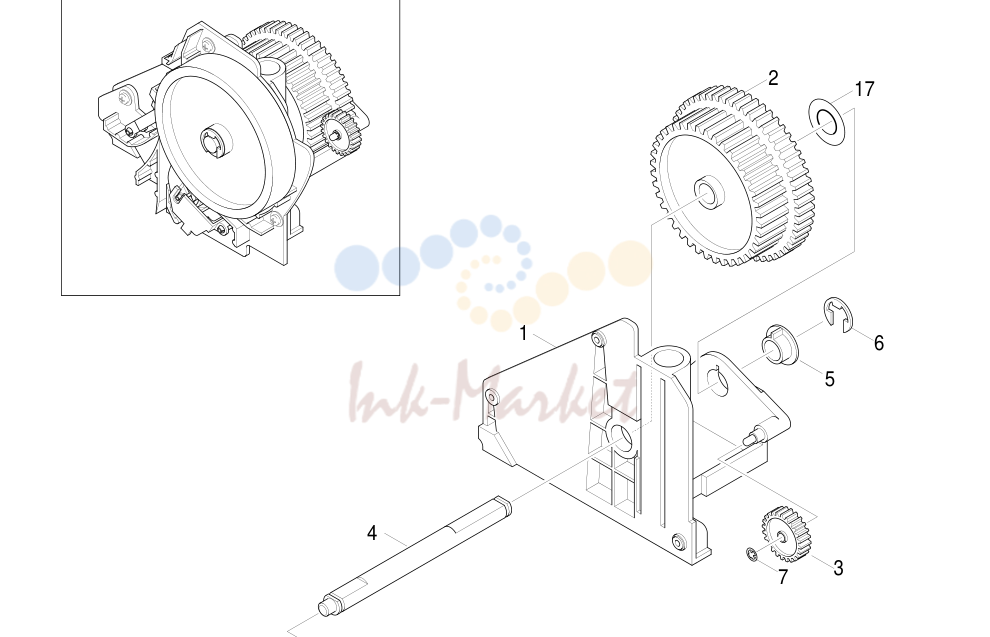

• 7. Exploded Views and Parts List

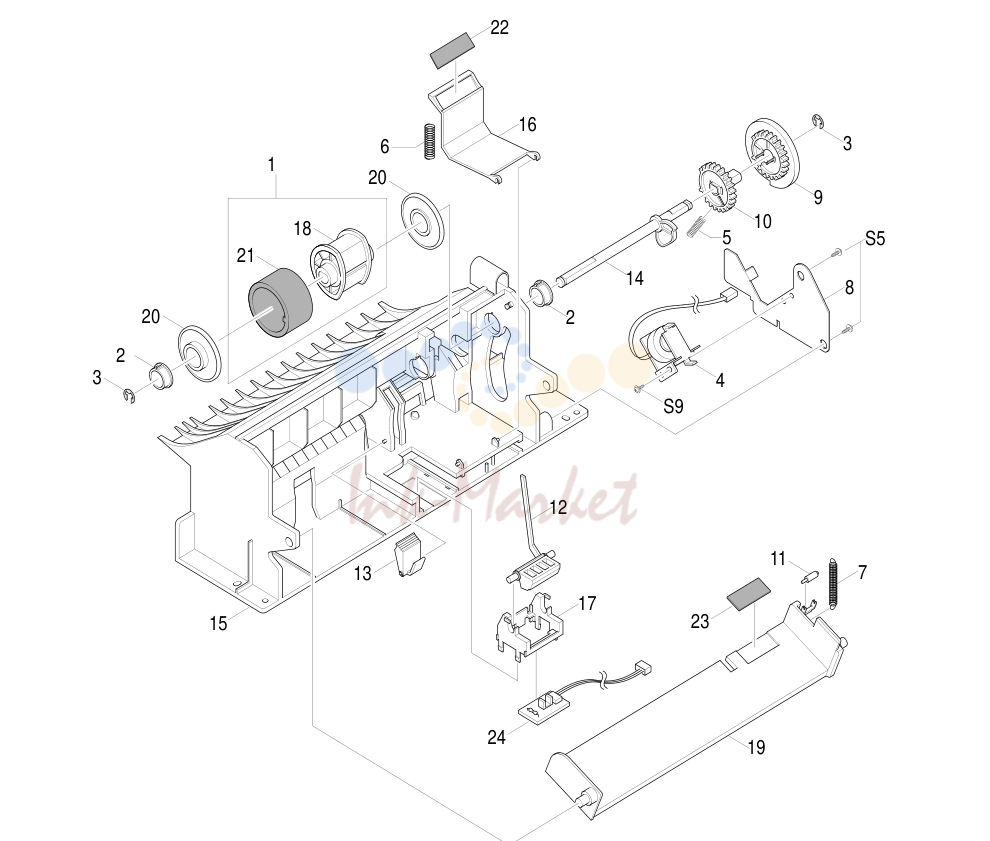

• 8. Exploded Views and Parts List

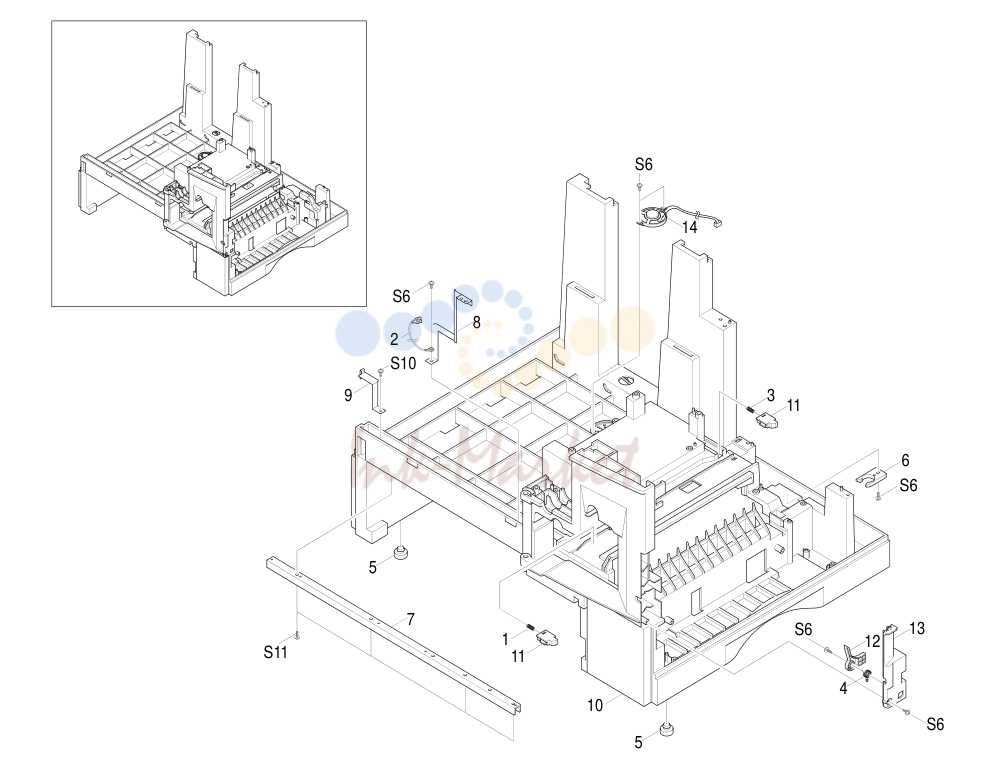

• 9. Exploded Views and Parts List

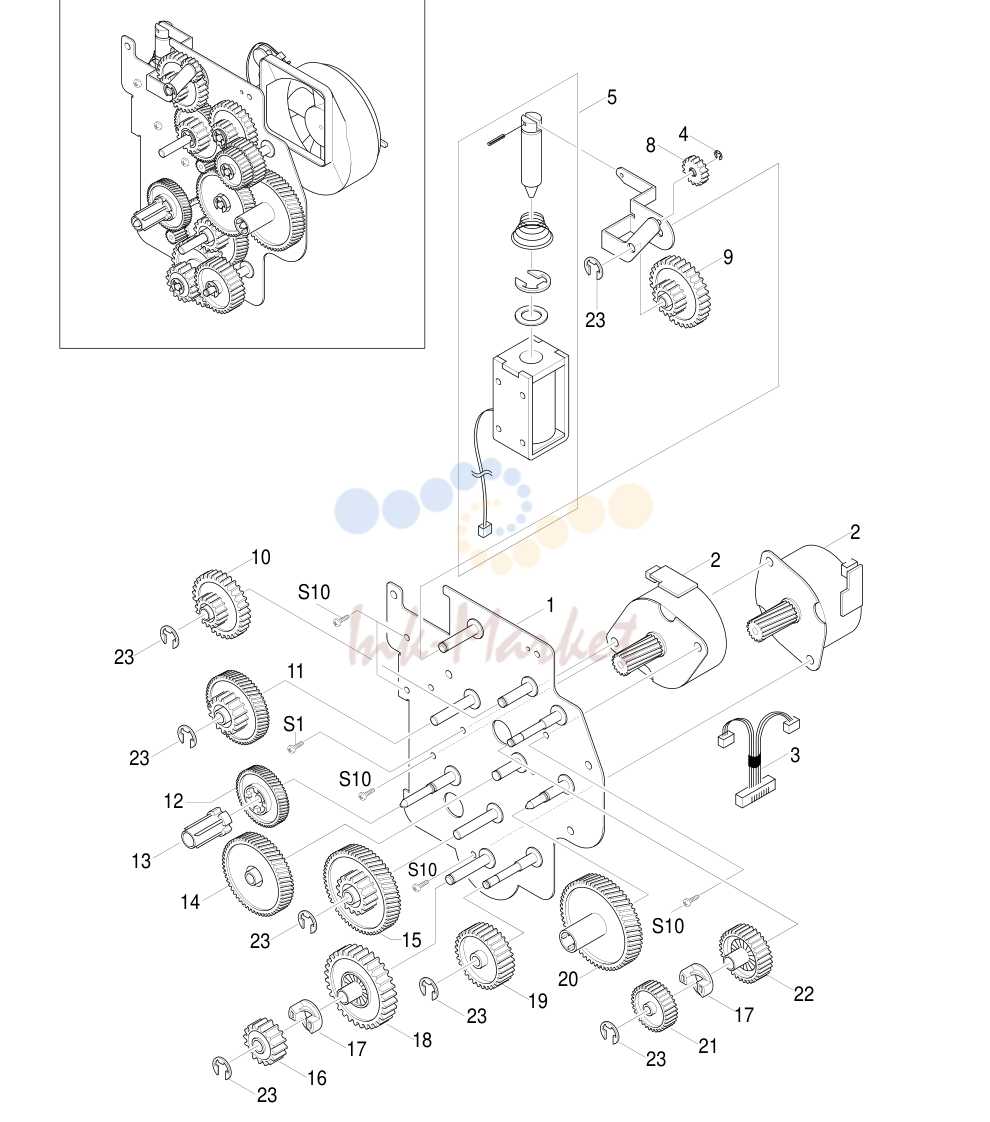

• 10. Exploded Views and Parts List

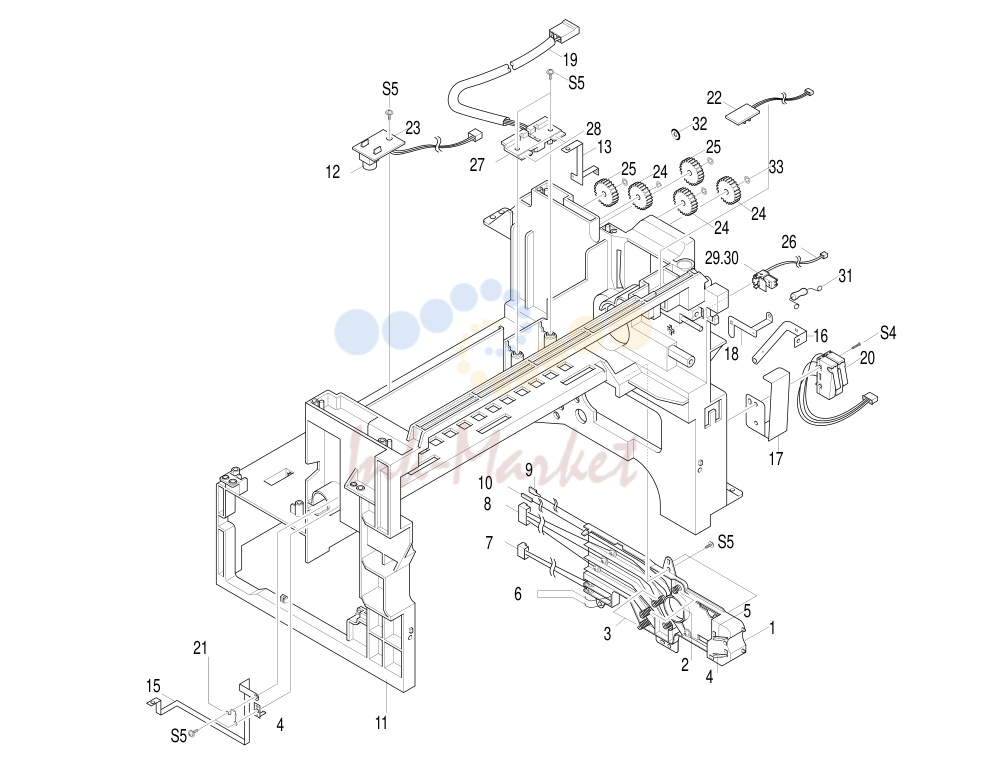

• 11. Exploded Views and Parts List
• 12. Exploded Views and Parts List

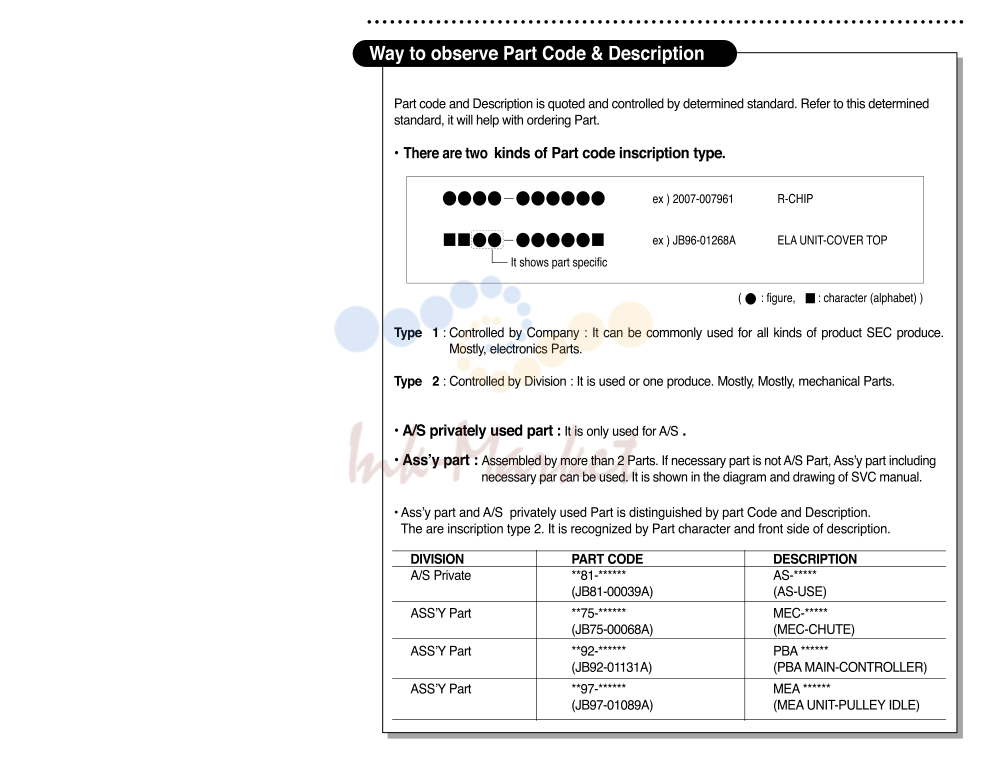

1. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1			SCANNER ASS’Y(FRO) refer to the table 1 O
1-1	JC81-00429A запросить цену →		ELA HOU-ADF ASS’Y
1-2			ELA HOU-PLATEN ASS’Y refer to the table 1 O
1-3	JC72-00737A запросить цену →		PMO-COVER OPEN
1-4	JC72-00739A запросить цену →		PMO-COVER SIDE L
1-5	JC72-00740A запросить цену →		PMO-COVER SIDE R
1-6	JB72-00843A запросить цену →		PMO-GUIDE PAPER
2	JC97-01556A запросить цену →		MEA UNIT-COVER PA EXIT ASS’Y
2-1	JC72-00354B запросить цену →		PMO-TRAY EXTENTION MP NE
2-2	JC72-00786A запросить цену →		PMO-COVER PAPER EXIT
3	JC97-01642A запросить цену →		MEC-CASSETTE ASS’Y(LETTER)
4	JC97-01572A запросить цену →		MEA UNIT-COVER FRONT ASS’Y
5	JC59-00014A запросить цену →		UNIT-LSU
6	JC44-00039A запросить цену →		SMPS-SMPS(V1)+HVPS
7			ELA-OPC UNIT SET * 1 X
8			ELA-TONER UNIT SET * 1 X
9	JC96-02180A запросить цену →		ELA HOU-PICKUP ASS’Y
10	JC96-02183A запросить цену →		ELA HOU-SIDE COVER ASS’Y
11	JC96-02182A запросить цену →		ELA HOU-MP ASS’Y
12			ELA HOU-BASE FRAME ASS’Y * 1 X
13	JC75-00143A запросить цену →		MEC-FEED ASS’Y
14	JC96-02194A запросить цену →		ELA HOU-FUSER(110V)ASS’Y
15	JC96-02184A запросить цену →		ELA HOU-FRAME MAIN ASS’Y
16	JC97-01643A запросить цену →		MEC-EXIT ASS’Y
17	JC96-02181A запросить цену →		ELA HOU-DRIVE ASS’Y
18	JC97-01557A запросить цену →		MEA UNIT-COVER REAR ASS’Y
18-1	JC72-41224B запросить цену →		PMO-COVER SIMM,XRX
18-2	JC72-00788A запросить цену →		PMO-COVER REAR
19	JC92-01354A запросить цену →		PBA MAIN-MAIN
19	JC92-01399A запросить цену →		PBA MAIN-MAIN
20	JC72-00782A запросить цену →		PMO-CONNECT PAPER MFP
21	JC96-02311A запросить цену →		ELA HOU-DUCT FAN
21-1	JC31-00012A запросить цену →		FAN-DC
21-2	JC72-00807A запросить цену →		PMO-DUCT FAN
23	JC39-00055B запросить цену →		CBF POWER STITCH GRAY
24	JC33-00007A		SOLENOID-PICK UP
25	JC72-00790A запросить цену →		PMO-COVER EXIT REAR
26	JC97-01575A запросить цену →		MEA UNIT GUIDE CST PA ASS’Y
26-1	JC72-00836A запросить цену →		PMO-SHEET GUIDE PAPER
26-2	JC72-00791A запросить цену →		PMO-GUIDE CASSETTE RAIL
26-3	JC72-00078A запросить цену →		SHEET FEED
27	JC92-01355A запросить цену →		PBA SUB-LIU
28	JC72-00789A запросить цену →		PMO-DUMMY BASE FRAME
29	JC70-00245A запросить цену →		IPR-SHIELD MAIN LOWER
30	JC72-00801A запросить цену →		PMO-COVER FEED AY
31	JC72-00834A запросить цену →		PMO-COVER BRKT MOTER
32	JC72-00835A запросить цену →		PMO-GUIDE PAPER OUT
33			SHEET-CONNECTOR * 1 X
34			CBF HARNESS-LSU * 1 X
35			CBF HARNESS-POWER+HVPS * 1 X
36			CBF HARNESS-LIU * 1 X ONLY SCX-5312F
37			CBF HARNESS-LIU GND * 2 X
38			CBF HARNESS-INLET(KOR) * 1 X
39			IPR-SHIELD SMPS UPPER * 1 X
40			IPR-SHIELD MAIN UPPER * 1 X
41			IPR-SHIELD SIMM * 1 X
42			SUPPORTER * 2 X ONLY SCX-5312F
43			PMO-WINDOW SENSOR DEVE * 1 X
44	JC72-00799A запросить цену →		PMO-CAM JAM REMOVE
45	JC72-00805A запросить цену →		PMO-LOCKER DEVE
46	JC72-00804A запросить цену →		PMO-LEVER JAM REMOVE
47	JC70-00247A запросить цену →		IPR-SHIELD SMPS LOWER
48	JC66-00335A запросить цену →		GEAR-PICK-UP
49	JC72-41191A запросить цену →		PMO-BEARING SHAFT
50	JC66-40947A запросить цену →		GEAR-TRANSFER
51	JC75-00148A ✓ в наличии		MEC-ROLLER TRANSFER
52	JC97-01573A запросить цену →		MEA UNIT-HOLDER GEAR ASS’Y
52-1			SPRING ETC-PLATE TR * 1 X
52-2			SPRING ETC-TR_L * 1 X
52-3			PMO-BUSH * 1 X
52-4			PMO-HOLDER GND TR * 1 X
53	JC97-01574A запросить цену →		MEA UNIT-HOLDER GND ASS’Y
53-1			SPRING ETC-TR_R * 1 X
53-2			PMO-BUSH * 1 X
53-3			PMO-HOLDER GEAR TR * 1 X
5-4			Samsung Electronics

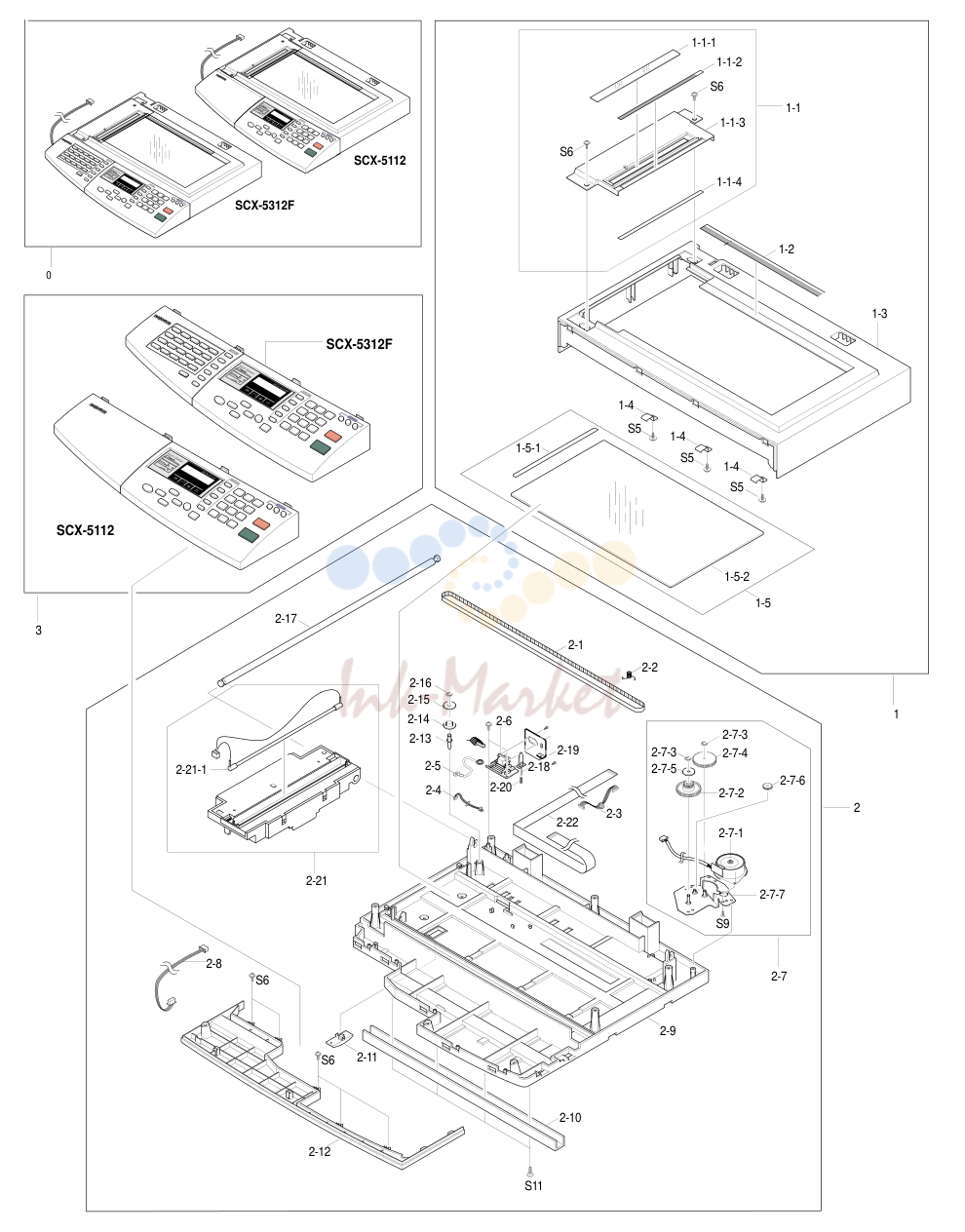

2. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0			ELA HOU-PLATEN ASS’Y refer to the table 1 O
1	JC97-01579A запросить цену →		MEA UNIT-SCAN UPPER ASS'Y
1-1	JC81-00426A запросить цену →		AS-DUMMY UPPER AS(FRV)
1-2	JC72-00809A запросить цену →		PPR-REGISTRATION EDGE (F)
1-3	JC72-00758A запросить цену →		PMO-COVER SCAN UPPER
1-4	JB70-00148A запросить цену →		IPR-HOLDER GLASS
1-5	JC97-01580A запросить цену →		MEA UNIT-GLASS PLATEN ASS'Y
2			ELA HOU-SCAN LOWER ASS'Y(SEC) * 1 X
2-1	6602-001090 запросить цену →		BELT-TIMING GEAR
2-2	JB61-00059A запросить цену →		SPRING ETC-BELT
2-3	JB39-00077A запросить цену →		CBF HARNESS-SCAN MOTOR
2-4	JC39-00030A запросить цену →		CBF HARNESS-MAIN-ENGINE
2-5	JB39-00065A запросить цену →		CBF HARNESS-DRIVER GND
2-6	JC81-00781A запросить цену →		PBA SUB-D-SUB
2-7	JC81-00431A запросить цену →		ELA HOU-SCAN MOTOR ASS'Y
2-8			CBF HARNESS-OPE * 1 X
2-9	JC72-00757A запросить цену →		PMO-COVER SCAN LOWER
2-10	JC70-00239A запросить цену →		IPR-CHANNEL BASE FRAME
2-11	JB72-00759A запросить цену →		PMO-HOLDER CCD
2-12	JC72-00794A запросить цену →		PMO-COVER DUMMY LOWER (C)
2-13	JB70-00154A запросить цену →		ICT-INSERT SHAFT
2-14	JB72-00763A запросить цену →		PMO-PULLEY
2-15	JB72-00764A запросить цену →		PMO-HOLDER BELT
2-16	6044-000125 запросить цену →		RING-E
2-17	JC70-00253A запросить цену →		ICT-SHAFT CCD
2-18	JC72-00755A запросить цену →		PMO-LEVER SENSOR
2-19	JC70-00228A запросить цену →		IPR-BRK SCAN B'D
2-20	JB61-70939A запросить цену →		SPRING ETC-EXIT
2-21	JC96-02105A запросить цену →		ELEC/MECH-SCANNER MODULE
2-22	JC39-00188A запросить цену →		CBF SIGNAL-CCD FFC
3			ELA HOU-OPE COVER ASS’Y refer to the table 1 O
3-1			PMO-COVER OPE(C) refer to the table 1 O
3-2			PCT-LCD WINDOW refer to the table 1 O
3-3			PMO-COVER DUMMY OPE(M) refer to the table 1 O
3-4			PCT-ONETOUCH PAPER refer to the table 1 O
3-5	JC72-00871A запросить цену →		PCT-ONETOUCH CARD
3-6	JC72-00860A запросить цену →		PMO-KEY ONETOUCH
3-7	JC72-00861A запросить цену →		PMO-KEY SHIFT
3-8	JC72-00862A запросить цену →		PMO-KEY FAX
3-9	JC73-00104A запросить цену →		RMO-RUBBER ONETOUCH
3-10	JC72-00866A запросить цену →		PMO-KEY SCROLL
3-11	JC73-00106A запросить цену →		RMO-RUBBER SCROLL
3-12	JC72-00863A запросить цену →		PMO-KEY COPY
3-13	JC72-00865A запросить цену →		PMO-KEY TEL
3-14	JC72-00864A запросить цену →		PMO-KEY OHD
3-15	JC72-00923A запросить цену →		PMO-KEY SAVE(T)
3-16	JC72-00867A запросить цену →		PMO-KEY SAVE
3-17	JC72-00868A запросить цену →		PMO-KEY START
3-18	JC72-00869A запросить цену →		PMO-KEY STOP
3-19	JC73-00105A запросить цену →		RMO-RUBBER TEL
3-20	JC92-01380B запросить цену →		PBA SUB-OPE(KOR)
3-21	JC71-00008A запросить цену →		NPR-BADGE
3			ELA HOU-OPE COVER ASS'Y(C) refer to the table 1 O
3-1			PMO-OPE COVER refer to the table 1 O
3-2			PCT-LCD WINDOW refer to the table 1 O
3-3			PMO-COVER DUMMY OPE(C) refer to the table 1 O
3-4	JC72-00866A запросить цену →		PMO-KEY SCROLL
3-5	JC72-00863A запросить цену →		PMO-KEY COPY
3-6	JC72-00865A запросить цену →		PMO-KEY TEL
3-7	JC72-00923A запросить цену →		PMO-KEY SAVE(T)
3-8	JC72-00867A запросить цену →		PMO-KEY SAVE
3-9	JC72-00869A запросить цену →		PMO-KEY STOP
3-10	JC72-00868A запросить цену →		PMO-KEY START
3-11	JC72-00864B запросить цену →		PMO-KEY OHD
3-12	JC73-00106A запросить цену →		RMO-RUBBER SCROLL
3-13	JC73-00105A запросить цену →		RMO-RUBBER TEL
3-14	JC92-01380B запросить цену →		PBA SUB-OPE(KOR)
3-15	JC71-00008A запросить цену →		NPR-BADGE
5-8			Samsung Electronics

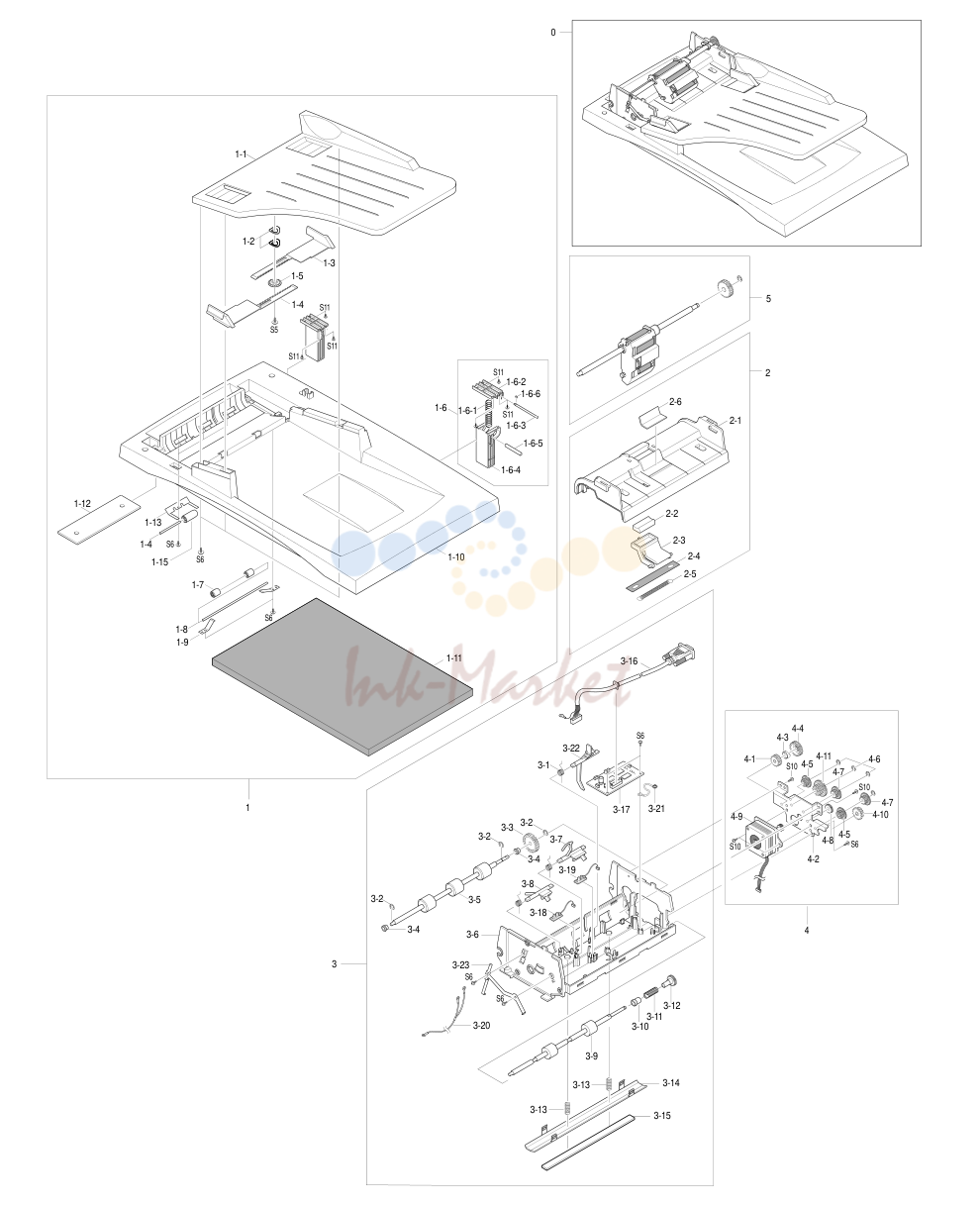

3. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC81-00429A запросить цену →		AS-ADF ASS’Y(FRU)
1	JC97-01585A запросить цену →		MEC UNIT-PLATEN COVER ASS’Y
1-1	JC72-00745A запросить цену →		PMO-TX STACKER
1-2	JF70-10616A запросить цену →		IPR-WASHER SPRING CU
1-3	JC72-00839A запросить цену →		PMO-DOC GUIDE L
1-4	JC72-00838A запросить цену →		PMO-DOC GUIDE R
1-5	JF72-41354A запросить цену →		PMO-GEAR PINION
1-6	JC97-01586A запросить цену →		MEA UNIT-HINGE ASS’Y
1-7	JC73-00091A запросить цену →		RPR-ROLLER EXIT IDLE
1-8	JC70-00242A запросить цену →		IPR-SHAFT EXIT
1-9	JB71-00038A запросить цену →		NPR-SPRING PINCH DRIVE
1-10	JC72-00738A запросить цену →		PMO-COVER PLATEN
1-11	JC72-00751A запросить цену →		PPR-SPONG SHEET
1-12	JC72-00750A запросить цену →		PPR-SHEET PLATEN
1-13	JC70-00260A запросить цену →		IPR-SPRING PINCH
1-14	JC70-00265A запросить цену →		ICT-SHAFT PINCH
1-15	JG72-40663A запросить цену →		PMO-ROLL PINCH
2	JC97-01581A запросить цену →		MEA UNIT-ADF UPPER ASS’Y
2-1			PMO-COVER ADF UPPER * 1 X
2-2			PMO-ADF RUBBER * 1 X
2-3			PMO-HOLDER ADF * 1 X
2-4			RPR-SPONGE ADF * 1 X
2-5			SPRING ETC-COIL ADF * 1 X
2-6			SHEET ADF * 1 X
3	JC81-00434A запросить цену →		AS-ADF LOWER ASS’Y(FRU)
3-1	JB61-00076A запросить цену →		SPRING ETC-TORSION DOC(CC2-F)
3-2	6044-000159 запросить цену →		RING-C
3-3	JB66-00103A запросить цену →		GEAR-ADF
3-4	JB72-00819A запросить цену →		PMO-BUSH
3-5	JC75-00149A запросить цену →		MEC-ROLLER DRIVER
3-6	JC72-00735A запросить цену →		PMO-COVER ADF LOWER
3-7	JB72-00837A запросить цену →		PMO-ACTUATOR SENSOR DOC.
3-8	JC72-00747A запросить цену →		PMO-ACTUATOR SENSOR REGI
3-9	JC75-00150A ✓ в наличии		MEC-ROLLER EXIT
3-10	JG72-40732A запросить цену →		PMO-BUSHING HOLDER
5-10			Samsung Electronics
3-11	JC61-00062A запросить цену →		SPRING ETC-CLUTCH
3-12	JC66-00323A запросить цену →		GEAR-EXIT
3-13	JC61-00548A запросить цену →		SPRING ETC-WHITE BAR
3-14	JC70-00225A запросить цену →		IPR-BRKT WHITE BAR
3-15	JC72-00752A запросить цену →		PPR-WHITE BAR SHEET
3-16	JC39-00190A запросить цену →		CBF D SUB CBL-ADF_MAIN
3-17	JC81-00437A запросить цену →		AS-PBA SUB-ADF(FRU)
3-18	JC92-01365A запросить цену →		PBA SUB-ADF POSSEN
3-19	JC92-01366A запросить цену →		PBA SUB-ADF DET SEN
3-20	JC39-00187A запросить цену →		CBF HARNESS-ADF ROLLER GND
3-21	JB39-00065A запросить цену →		CBF HARNESS-DRIVER GND
3-22	JC72-00746A запросить цену →		PMO-ACTUATOR SENSOR SCAN
3-23			NPR-SPRING GND * 1 X
4	JC81-00435A запросить цену →		AS-ADF MOTOR AS (FRU)
4-1			GEAR CLUTCH 29 * 1 X
4-2			IPR-BRKT ADF MOTOR * 1 X
4-3			PMO-WHITE CLUTCH SUB 29 * 1 X
4-4			GEAR-CLUTCH 39 * 1 X
4-5			GEAR-IDLE 20/33 * 2 X
4-6			RING-C * 7 X
4-7			GEAR-IDLE 17/35 * 2 X
4-8			GEAR IDLE 25 * 1 X
4-9			MOTOR ADF * 1 X
4-10			GEAR-JAM REMOVE * 1 X
4-11			GEAR REDUCTION45/19 * 1 X
5	JC97-01582A запросить цену →		MEC UNIT-PICK UP ASS’Y

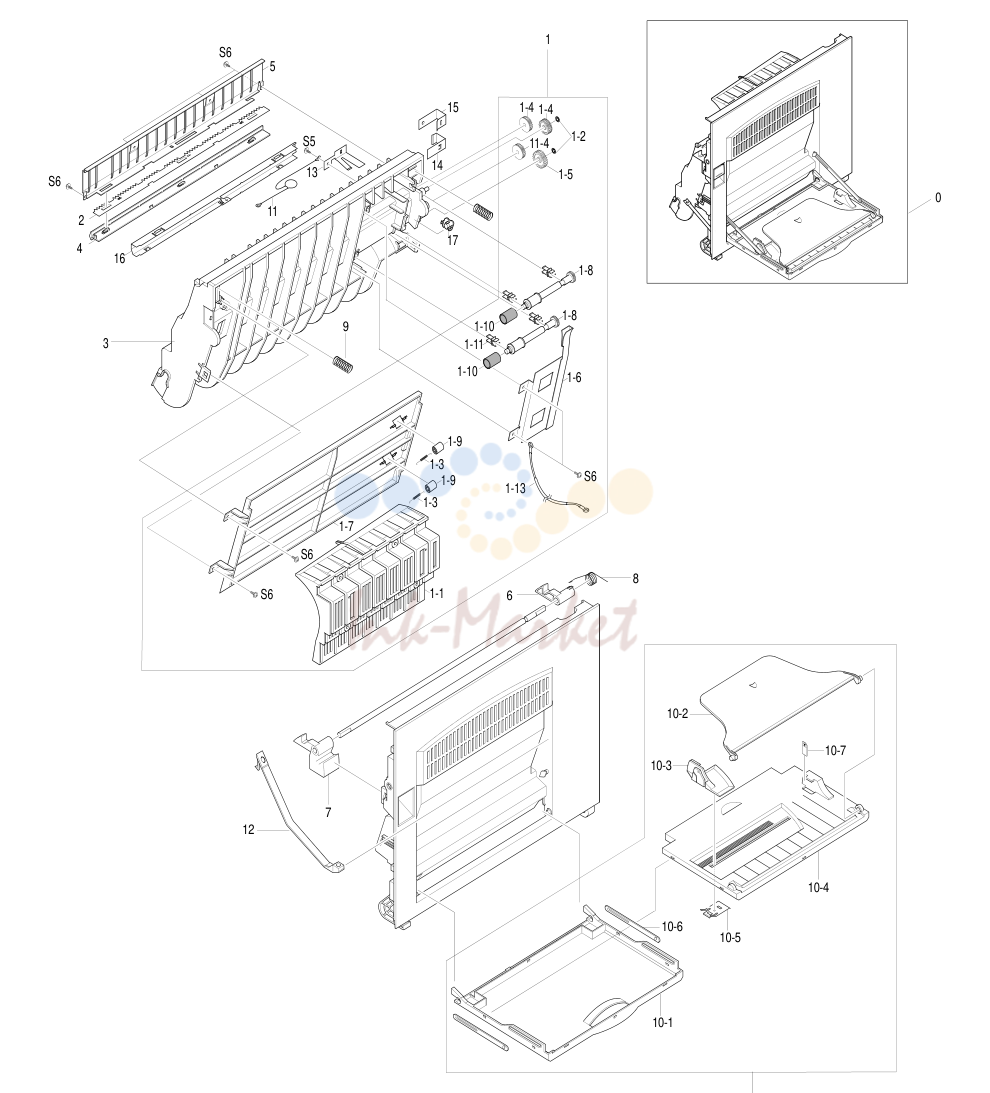

4. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02183A запросить цену →		ELA HOU-SIDE COVER ASS’Y
1			MEA UNIT-DUPLEX ASS’Y * 1 X
1-1	JC72-00806A запросить цену →		PMO-GUIDE DP SIDE
1-2	6044-000001 запросить цену →		RING-CS
1-3	JC61-70976A ✓ в наличии		SPRING-FUSER EXIT
1-4	JC66-00341A запросить цену →		GEAR-DUP IDLER
1-5	JC66-00346A запросить цену →		GEAR-MP/DUP DRV
1-6	JC70-00233A запросить цену →		IPR-BRKT G DUP
1-7	JC72-00732A запросить цену →		PMO-GP LOWER DP
1-8	JC72-00764A запросить цену →		PMO-SHAFT DUP DRIVER
1-9	JC72-40361A запросить цену →		PMO-ROLLER_EXIT
1-10	JC73-10203A запросить цену →		RPR-RUBBER EXIT
1-11	JG72-40744A запросить цену →		PMO-BUSHING TX(B4)
1-12	JC72-00766A запросить цену →		PMO-TIE STOPPER
1-13	JC39-00046A запросить цену →		CBF HARNESS-SCAN GND
2	JC70-10232A запросить цену →		IPR-PLATE SAW
3	JC72-00731A запросить цену →		PMO-FEED FRAME
4	JC72-41213A запросить цену →		PMO-HOLDER SAW
5	JC70-00229A запросить цену →		IPR-BRACKET GUIDE A
6	JC72-00763A запросить цену →		PMO-LOCKER SIDE R
7	JC72-00762A запросить цену →		PMO-LOCKER OPEN
8	JC61-00479A запросить цену →		SPRING-LOCKER TORSION
9	JC61-00478A запросить цену →		SPRING-FEED
10	JC97-01577A запросить цену →		MEC UNIT-TRAY ASS’Y
10-1			PMO-TRAY CASE, MP * 1 X
10-2			PMO-TRAY-EXT, MP * 1 X
10-3			PMO-SIDE GUIDE, MP * 1 X
10-4			PMO-TRAY COVER, MP * 1 X
10-5			IPR-GUIDE LATCH, MP * 1 X
10-6			PMO-TRAY LINK,MP * 1 X
10-7			LABEL(R)-HEIGHT,MP * 1 X
11	JC39-00036A запросить цену →		CBF HARNESS-OPE GND
12	JC72-00766A запросить цену →		PMO-TIE STOPPER
13	JC70-00230A запросить цену →		IPR-BRKT GROUND B
14	JC70-00231A запросить цену →		IPR-BRKT GROUND TR
15	JC70-00232A запросить цену →		IPR-BRKT GROUND A
16	JC70-00234A запросить цену →		IPR-BRACKET GUIDE B
17	JC72-00730A запросить цену →		PMO-BUSHING FEED

5. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC97-01642A запросить цену →		MEA UNIT-CASSETTE(A4) ASS’Y
1			IPR-FINGE * 1 X
2			IPR-GUIDE PLT PAPER * 1 X
3	JC70-00221A запросить цену →		IPR-PLATE K/UP
4	JC70-10929A запросить цену →		IPR-SPR PLT G/SIDE
5			PMO-COVER CASSETTE(C) * 1 X
6			PMO-FRAME CASSETTE * 1 X
7			PMO-GUIDE FRONT CST * 1 X
8	JC72-00717A запросить цену →		PMO-GUIDE REAR
9	JC72-40967D запросить цену →		PMO-GUIDE/SIDE CST
10	JC72-41210A запросить цену →		PMO-LOCKER PLATE
11	JC73-10910A запросить цену →		PRP-PAD CST
12	JG61-70531A запросить цену →		SPRING-LOCKER PLATE
13	JC61-00455A запросить цену →		SPRING-PLATE K/UP
14			LABEL(R)-INSTRUCTION CST * 1 X
15			LABEL(R)-HEIGHT CST * 1 X
16			PMO-IMPACT CASSETTE * 1 X

6. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC97-01643A запросить цену →		MEC-EXIT ASS’Y
1			PMO-GUIDE-EXIT UPPER * 1 X
2			PMO-GUIDE-EXIT LOWER * 1 X
3			PMO-GUIDE-JAM REMOVE * 1 X
4	JC75-00127A запросить цену →		MEC-ROLLER EXIT DRV
5	JC72-00833A запросить цену →		PMO-ROLLER DECURL
6			PMO-PULLEY DUPLEX * 2 X
7			BELT-TIMING GEAR * 1 X
8			GEAR-DUPLEX * 1 X
9			PMO-BEARING LARGE DP * 1 X BLACK
10	JC72-40978A запросить цену →		PMO-BEARING LARGE DP
11			IPR-GROUND-EXIT * 1 X
12			ICT-SHAFT-EXIT LOWER ID * 1 X
13			PMO-ROLLER_EXIT * 4 X
14			SPRING-EXIT ROLL FD * 2 X
15			PMO-HOLDER EXIT ROLL * 4 X
16			PMO-ROLLER FD F * 4 X
17			PMO-ROLLER FD R * 4 X
18			SPRING-EXIT LOWER IDLE * 4 X
19	JC75-00095A запросить цену →		MEC- BRUSH ANTISTATIC
20			PBA SUB-BIN-FULL SENSOR * 1 X
21			E-RING * 3 X
22	JC72-00709A запросить цену →		PMO-LEVER STACKING

7. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC75-00143A запросить цену →		MEC-FEED ASS'Y
1			PMO-FRAME FEED * 1 X
2			GEAR-FEED * 1 X
3			GEAR-MP/DUP DRV * 1 X
4			ICT-SHAFT FEED * 1 X
5			BEARING-PICKUP * 2 X
6			RING-E * 2 X
7			RING-CS * 1 X
8			PMO-BRKT FEED * 1 X
9	JC72-00727A запросить цену →		PMO-ROLLER FEED
10			PMO-HOLDER PINCH C * 1 X
11			PMO-HOLDER PINCH SUB * 1 X
12			PMO-ROLLER FEED L * 3 X
13			SPRING-FEED CAST * 1 X
14			PMO-HOLDER PINCH M * 1 X
15			PMO-SUB HOLDER FEED * 1 X
16			SPRING-FEED MP * 1 X
17			WASHER-PLAIN * 3 X
18			PMO-ROLLER FEED S * 1 X
19			IPR-SHAFT FEED IDLER * 4 X

8. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02182A запросить цену →		ELA HOU-MP ASS'Y
1	JC81-00427A		A/S-PICK UP, MP AS(FRU)
2	JC72-41364A запросить цену →		PMO-BUSHING PICKUP,MP
3	6044-000125 запросить цену →		RING-E
4	JC33-00006A запросить цену →		SOLENOIDE,MP
5	JC61-00003A запросить цену →		SPRING-CAM MP
6			SPRING-PICK UP,MP * 1 X
7	JC61-00483A запросить цену →		SPRING-KNOCKUP,MP
8			IPR-BRACKET SOLENOIDE * 1 X
9			PMO-HOLDER CAM MPF * 1 X
10			PMO-GEAR P/U MPF * 1 X
11			PMO-ROLLER CAM.MP * 1 X
12	JC72-00767A запросить цену →		PMO-ACTUATOR,MP
13	JC72-00768A запросить цену →		PMO-ADJUSTER,MP
14	JC72-00769A запросить цену →		PMO-CAM PICK UP,MP
15			PMO-FRAME,MP * 1 X
16	JC72-00771A запросить цену →		PMO-HOLDER PAD,MP
17	JC72-00772A запросить цену →		PMO-HOLDER SENSOR,MP
18			PMO-HOUSING PICK UP,MP * 1 X
19			PMO-PLATE KNOCK UP,MP * 1 X
20	JC72-41027A запросить цену →		PMO-IDLE PICK UP,MP
21			RPR-RUBBER PICK UP,MP * 1 X
22	JC73-00090A запросить цену →		RPR-RCT-PAD-PICKUP,MP
23	JC73-10906A запросить цену →		RPR-PAD KNOCK UP,MP
24	JC92-01362A запросить цену →		PBA SUB-MP SEN

9. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02179A запросить цену →		ELA HOU-BASE FRAME ASS'Y
1			SPRING-DEVE FRONT * 1 X
2			CBF HARNESS-OPC GND * 1 X
3			SPRING-DEVE REAR * 1 X
4			SPRING-TORSION * 1 X
5	JC61-40001A запросить цену →		FOOT-RUBBER
6			CAM-CATCH * 1 X
7			IPR-CHANNEL BASE FRAME * 1 X
8	JC70-00240A запросить цену →		IPR-GROUND PLATE A(OPC)
9	JC70-00241A запросить цену →		IPR-GROUND PLATE B(BASE)
10			PMO-BASE FRAME * 1 X
11			PMO-BRACKET PUSH DEVE * 2 X
12	JC72-00781A запросить цену →		PMO-BRACKET SIDE OPEN
13			PMO-COVER FRONT DUMMY * 1 X
14	JC96-01607A запросить цену →		ELA M/MEDIO AUD-SPEAKER
5-22			Samsung Electronics
0	JC96-02180A запросить цену →		ELA HOU-PICKUP ASS'Y
1			IPR-GND FEED * 1 X
2	JC70-00235A запросить цену →		IPR-GND INPUT
3	JC70-00222A запросить цену →		IPR-GUIDE INPUT
4	JC72-00719A запросить цену →		PMO-ACTUATOR EMPTY
5	JC72-41191A запросить цену →		PMO-BEARING SHAFT
6			PMO-BUSHING_P/U, MP * 1 X
7			PMO-FEED SENSOR * 1 X
8			PMO-GUIDE PAPER * 1 X
9			PMO-HOLDER SENSOR FEED * 1 X
10			PMO-LENS TONER SENSOR * 1 X
11			PMO-PTL PATH * 1 X
12			PMO-SHAFT PICK UP * 1 X
13	JC73-00086A запросить цену →		RPR-RUBBER PICK UP
14	JC61-00482A запросить цену →		SPRING-PICKUP
16	JC92-01363A запросить цену →		PBA SUB-FEED+P.EMP SEN.
17	JC92-01361A запросить цену →		PBA SUB-PTL
18	JC92-01359A запросить цену →		PBA SUB-TONER_TX
19	JC81-00428A запросить цену →		A/S MATERAL-PICKUP,CST

10. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02181A запросить цену →		ELA HOU-DRIVE ASS'Y
1			IPR-BRKT MOTOR * 1 X
2	JC31-00002B запросить цену →		MOTOR-STEP
3			CBF-HARNESS-MOTOR * 1 X
4			RING-E * 1 X
5	JC33-00008A запросить цену →		SOLENOID-DUPLEX
6			SPRING SOLENOID DP * 1 X
7			IPR-LINK SOLENOID * 1 X
8			GEAR-EXIT/U,ID * 1 X
9			GEAR-SWING DRV * 1 X
10			GEAR-35/19 * 1 X
11			GEAR-71/23 * 1 X
12			GEAR-DEVE DRV * 1 X
13			PMO-DEV/COUPLING * 1 X
14			GEAR-RDCN,OPC * 1 X
15			GEAR-86/23 * 1 X
16			GEAR-RDCN FEED OUTER * 1 X
17			GEAR-HUB CLUTCH * 2 X
18			GEAR-RDCN FEED INNER * 1 X
19			GEAR-FEED DRV * 1 X
20			GEAR-OPC DRV * 1 X
21			GEAR-GEAR FUSER DRV OUTER * 1 X
22			GEAR-FUSER DRV INNER * 1 X
23			RING-E * 8 X

11. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02184A запросить цену →		ELA HOU-FRAME MAIN ASS’Y
1	JC72-00802A запросить цену →		PMO-HOUSING TERMINAL
2			IPR-TERMINAL BLADE * 2 X
3			IPR-TERMINAL SUPPLY * 2 X
4			IPR-TERMINAL TR * 1 X
5			IPR-TERMINAL GND * 1 X
6			IPR-TERMINAL DEVE KEY * 2 X
7			CBF-HARNESS-DEV-ID * 1 X
8			CBF-HARNESS-BLADE+SUPPLY+DEV * 5 X
9			CBF-HARNESS-THV WIRE * 1 X
10			CBF-HARNESS-MHV WIRE * 1 X
11			PMO-FRAME MAIN * 1 X
12			PMO-LENS TONER SENSOR * 2 X
13			IPR-GND EXIT * 1 X
14			IPR-GND OPC * 1 X
15			IPR-GND OPC BASE * 1 X
16			IPR-GND FUSER * 1 X
17			IPR-GUARD C/O S/W * 1 X
18			IPR-GND TERMINAL * 1 X
19			CBF HARNESS-AC WIRE * 1 X
20	JC81-00438A запросить цену →		AS-SWITCH MICRO(FRU)
21			CBF-HARNESS-EARTH(TX MOTOR) * 1 X
22	JC92-01364A запросить цену →		PBA SUB-EXIT SENSOR
23	JC92-01360A запросить цену →		PBA SUB-TONER_RX
24			GEAR-EXIT/U,ID * 3 X
25			GEAR-EXIT,IDLE(Z17) * 2 X
26	JC39-00164A запросить цену →		CBF-HARNESS THERMISTOR_JOINT
27			PMO-HOUSING TERMINAL * 1 X
28			IPR-TERMINAL FU * 2 X
29	JC72-00463A запросить цену →		PMO-CAP CONNECTOR L
30	JC72-00465A запросить цену →		PMO-CAP CONNECTOR U
31			ELA HOU-MOTOR GND * 1 X
32			SPRING-CLUTCH * 2 X
33			RING-CS * 5 X

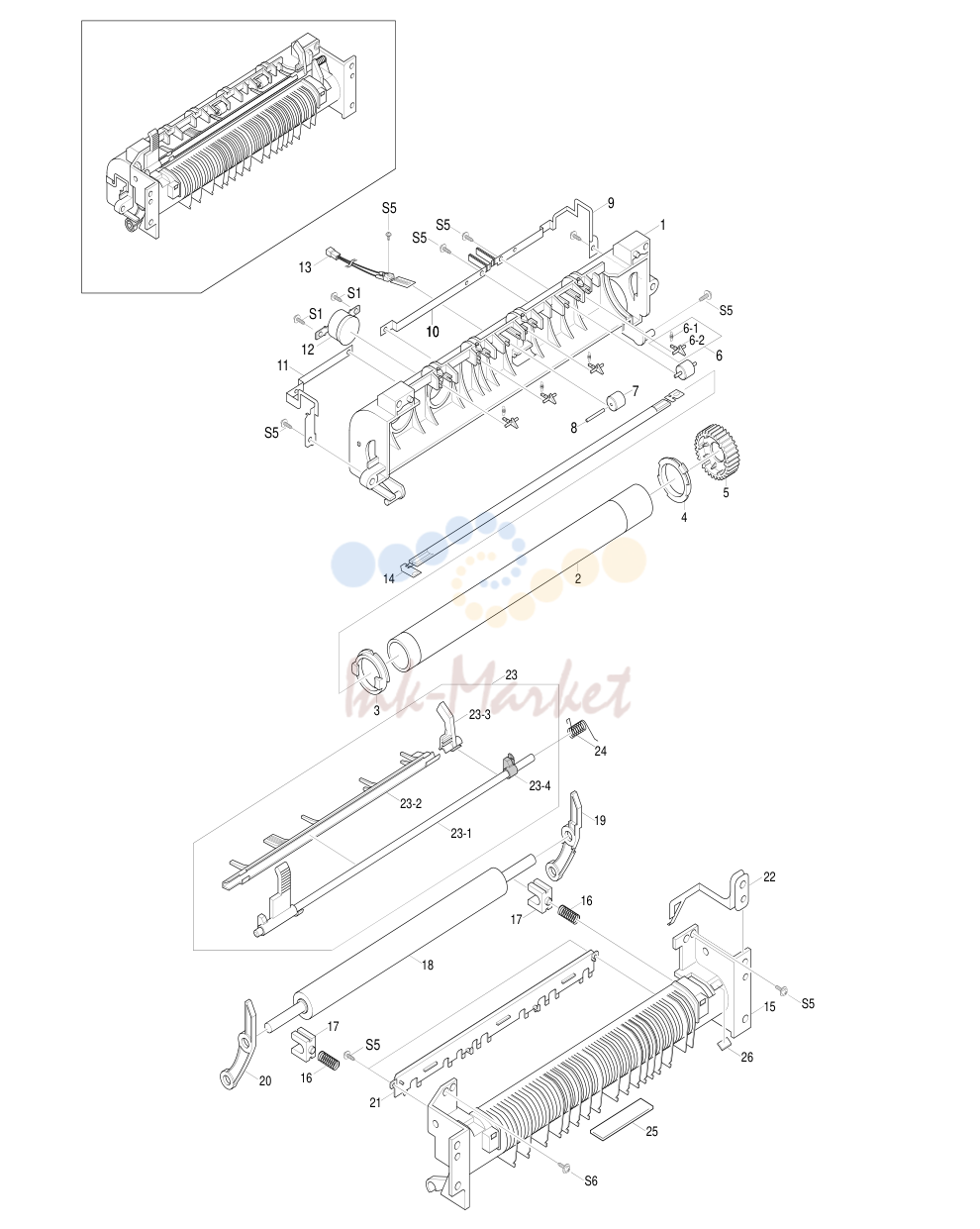

12. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC96-02194A запросить цену →		ELA HOU-FUSER(110V)ASS’Y
1			PMO-UPPER FUSER * 1 X
2			RMO-ROLLER HEAT * 1 X
3			PMO-BEARING H/R-F * 1 X
4			BEARING-H/R L * 1 X
5	JC66-40913A запросить цену →		GEAR-FUSER
6			MEA UNIT-CLAW ASS'Y * 1 X
6-1			SPRING-SAPERATION * 4 X
6-2			PMO-GUIDE CLAW * 4 X
7			PEX-ROLLER EXIT F-UP * 2 X
8			IPR-PIN ROLLER EXIT * 2 X
9			NPR-ELECTRODE GEAR * 1 X
10			NPR-ELECTRODE M * 1 X
11			NPR-ELECTRODE F * 1 X
12	4712-000001 запросить цену →		THERMOSTAT
13	JC14-00001A запросить цену →		THERMISTOR-FUSER
14	4713-001158 запросить цену →		LAMP-HALOGEN (110V)
15			PMO-LOWER FUSER * 1 X
16			SPRING-PR * 1 X
17			BEARING-PRESSURE/R * 2 X
18			RMO-ROLLER PRESSURE * 1 X
19			PMO-LEVER JAM R * 1 X
20			PMO-LEVER JAM F * 1 X
21			PMO-GUIDE INPUT * 1 X
22			IPR-GROUND FU * 1 X
23	JC97-01611A запросить цену →		MEA UNIT-ACTUATOR ASS’Y
23-1			PMO-ACTUATOR EXIT * 1 X
23-2			PMO-GUIDE DUPLEX * 1 X
23-3			PMO-ARM ACTUATOR * 1 X
23-4			GUIDE REMOVE * 1 X
24			SPRING-ACTUATOR * 2 X
25			LABEL(R)CAV_HOT.FU * 1 X
26			LABEL(R)-LV FUSER * 1 X 110V
